Как вывести вентиляцию в стене и на крыше: рекомендации, диаметры отверстий

Создание здорового макроклимата в доме сегодня актуальная задача. Герметизация жилья с помощью теплозащитных и гидроизоляционных слоев, установкой пластиковых окон вместе с несомненными преимуществами привносит в быт и некоторые неудобства. Состав воздуха не отвечает необходимым требованиям. Климатическая техника не решает проблемы, она обеспечивает лишь охлаждение или обогрев.

Проветривать помещения, открывая окна, не всегда удобно и комфортно. Необходимо гарантировать в жилье приток свежего и удаление отработанного воздуха. Как вывести вентиляцию, когда возникает насущная необходимость в этой процедуре? Какой из возможных вариантов выбрать в конкретной ситуации? Ответить на эти и другие вопросы поможет информация о способах и технологиях установки систем вывода воздуховодов и организации качественного притока свежего воздуха.

Как вывести вентиляцию через стену

В некоторых случаях удобно делать воздуховод независимым, особенно если встраивание в основную систему связано с техническими сложностями или таковая вообще отсутствует.

Например, когда необходимо смонтировать вентиляцию или вытяжку:

  • На кухне;
  • В бане;
  • В спортзале;
  • В мастерской.

Гораздо удобнее вывести воздуховод через ближайшую стену. При этом следует учитывать, что горизонтальное расположение трубы существенно снижает естественную тягу. Поэтому чаще всего выбирается устройство с принудительной подачей воздуха. Система будет работать эффективнее, если имеется приточное отверстие, которое гарантирует поступление свежего воздуха. В противном случае производительность будет снижена.

Оптимальное расположение отверстий

Проектирование системы проводят с учетом знаний некоторых аэродинамических законов, главный из которых заключается в том, что горячий воздух поднимается вверх, а холодный стремится вниз. Если вытяжные отверстия под вентиляцию будут расположены по возможности высоко, а приточные максимально низко, то возникающая разница в температуре создаст конвекционные потоки, достаточные для естественной тяги.

Активное движение воздушных масс позволит эффективно решить следующие проблемы:

  • Удалить дым, запахи, взвесь;
  • Снизить влажность в помещении;
  • Нормализовать качественный состав воздуха по содержанию кислорода;
  • Снизить температуру при превышении комфортных значений.

Если вентиляция устроена по принципу естественной тяги, то воздуховод не должен иметь горизонтальных участков и большого количества поворотов. В таких случаях лучше встроить в систему вентилятор, обеспечив принудительную подачу воздуха.

Алмазное бурение

Жители панельных и монолитных домов сталкиваются с серьезной проблемой при необходимости сделать отверстие в стене или плите перекрытия. Небольшая отдушина для вентиляции на кухне, которая крайне желательна, может при самостоятельном ее выполнении превратиться в сложную и трудоемкую операцию. Одним из самых производительных способов сделать отверстие в стене является алмазное бурение. Для городских квартир оптимальное решение, поскольку технология имеет следующие преимущества:

  • Скорость работы. Считается самым быстрым способом выполнить отверстие в бетонной стене;
  • Отсутствие вибрации и ударной нагрузки и как следствие стена и отделка помещения не пострадают;
  • Тишина. Принцип работы отличается от функций перфоратора и при выполнении работы шума для обитателей жилья и их соседей не будет;
  • Чистота. Мусора и пыли при использовании оборудования алмазного бурения почти нет.

Выполнение работы проводят с помощью специального инструмента. Профессиональное оборудование стоит достаточно дорого и для разовой работы приобретать его неразумно. Небольшие отверстия можно выполнить самостоятельно, имея мощную дрель или перфоратор с режимом сверления. Но и в этом случае покупка алмазных коронок обойдется недешево. В большинстве случаев выгоднее пригласить специалистов.

Отверстие под вентиляцию с помощью перфоратора

Если у домашнего мастера есть перфоратор, то сделать проем для установки вентиляционного воздуховода можно самостоятельно. Выполнить приточное отверстие можно несколькими способами:

  • При помощи коронок нужного диаметра;
  • Стандартным буром небольшого диаметра, высверливая отверстия по контуру с последующим удалением середины при помощи молотка, кувалды и дополнительных приспособлений их комплекта перфоратора;
  • С помощью штатных пик и долот.

Последний способ самый трудоемкий, грязный и шумный. Сделанное таким образом отверстие в стене своими руками получится неаккуратным, с многочисленными сколами и дефектами. Лучше приобрести коронку. Края получатся намного ровнее, диаметр точнее, что облегчит дальнейшие операции.

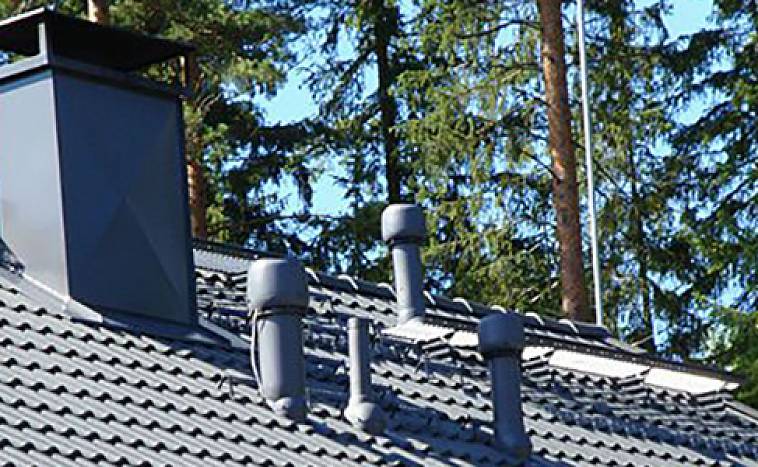

Как вывести вентиляцию через крышу

Оптимальная конфигурация воздуховода вертикальная. Обеспечивается максимальная производительность. В этом случае вывести трубу воздухообмена предстоит через крышу. В зависимости от конструкции дома выбирается технология и инструмент. Проще всего сделать вентиляционный маршрут в деревянном строении. Однако следует изолировать воздуховод от несущих конструкций. Разница температур и влажности не лучшим образом сказываются на дереве. Теплоизоляционный слой защитит от возможных неприятностей.

С бетонными перекрытиями работа несколько сложнее, но при наличии соответствующего инструмента выполнить ее можно даже быстрее чем при деревянном потолке. Трудности могут возникнуть при установке участка выше потолка. Необходимо бережно отнестись к кровельному покрытию и при монтаже особое внимание уделить гидроизоляции. Не менее важно гарантировать прочность конструкции. Вибрации от ветра и осадков не должны влиять на геометрию устройства. Для герметизации применяются материалы на битумной, полимерной и силиконовой основе. На выходное отверстие вентиляции обязательно устанавливается защитный зонтик.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий имеются особенности и нюансы, знать о которых для достижения желаемого результата необходимо. Например, как правильно определить размер отверстий. Выбор зависит от материала, в котором они выполняются. Если отверстие делается в дереве, то оставляется зазор, который определяется толщиной теплозащитного и гидроизолирующего слоя. Не рекомендуется делать слишком большие, более 10 см припуски, их потом сложно заделывать. В дереве домашнему мастеру иногда сложно выполнить круглое отверстие. Допускается делать квадратный проем, который гораздо проще изготовить на практике.

Отверстия в бетонных стенах и потолках, напротив, лучше делать точными по диаметру. Материал устойчив к температурным и влажностным перепадам. Одними их характерных ошибок в работе могут стать следующие особенности конструкции дома:

  • Проводка. Не зная точно схемы подключения электросети нежелательно начинать работу. Восстановление займет много времени и средств;
  • Арматура. Не имея специального оборудования сложно найти место, где гарантированно ее нет. Если вдруг бур уперся в преграду, следует остановить операцию, попытаться сделать отверстие в другом месте или разрезать металл;
  • Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опаски. Однако, кирпичная или блочная кладка менее прочна. Работая перфоратором, кувалдой можно легко нарушить целостность участка над отверстием, который может растрескаться, а в некоторых случаях разрушиться.

Все работы проводятся в соответствии  с действующим законодательством. Отверстия, диаметром менее 200 мм не подлежат регламентации и могут выполняться владельцами недвижимости по своему усмотрению. Когда по плану приходится делать проем с большими значениями, то необходимо эту операции согласовать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до немаленького штрафа и восстановления сделанного отверстия.

Узел прохода вентиляции через кровлю — фото, видео-инструкция

Вентиляция – важнейшая из систем жизнеобеспечения сооружений, используемых в качестве жилых, производственных, коммерческих или административных.

Ее задача заключается в выведении отработанного воздуха, насыщенного углекислым газом, загрязненного или загазованного, на улицу. Для этого труба воздуховода через перекрытия выводится на крышу дома. Неправильно смонтированный узел прохода через кровлю вентиляции зачастую является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить кровельную проходку, чтобы избежать этих неприятностей.

Содержание статьи

Конструкция вентиляционной системы

Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора.

Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

  1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
  2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
  3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
  4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

Вентиляционная система жилого дома

Вентиляция в «теплой» и «холодной» кровле

Разные виды вентиляционных систем

Обратите внимание! Еще один повод задуматься о необходимости оборудования вентиляции в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе. В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и трудно дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и оборудуют узел прохода воздуховода через кровлю.

Виды проходок

Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

  • С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.

    Устройство кровельных проходок с клапаном и без

  • Утепленные и неутепленные. Производители выпускают проходки, оснащенные термоизоляционным слоем из базальтового волокна или стекловаты. Они используются, если вентиляционная труба выводится далеко от конька и большей частью находится на улице. Термоизоляционный слой снижает разницу между температурой внутри и снаружи помещения, благодаря чему снижается образование конденсата. Неутепленные проходки используют, если труба выводится рядом с коньком и в регионах с мягким климатом.
  • Автоматические и механические. Кровельные проходки для воздуховодов бывают с ручным или автоматическим управлением. Механические модели оснащаются тросиком, с помощью которого можно регулировать циркуляцию воздуха внутри помещения. Они устанавливаются для вентиляционных систем, работающих постоянно, где нет необходимости часто выключать или менять режимы работы. Автоматические проходки имеют контроллер, который с помощью электроники управляет функционированием системы.

Различные виды вентиляционных проходок

Важно! Часто домовладельцы не видят разницы или путают процесс оборудования воздуховода и дымохода. Температура газов в дымоходе во много раз выше обычной температуры воздуха, в твердотопливных печах она достигает 700-800 градусов, поэтому трубы нагревается. Чтобы предотвратит возгорание, место вывода дымохода оборудуют огнестойким коробом. Узел прохода через кровлю вентиляции не нуждается в огнезащите, так как температура в нем всего на 0,5-1 градусов выше, чем комнатная.

Монтаж проходки

В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

  1. Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

    Узел прохождения воздуховода через крышу

  2. Размечается место отверстия. Отверстие для выведения должно быть на 2-3 см больше диаметра трубы. Чтобы не ошибиться в размерах, можно с помощью маркера очертить трубу на поверхности крыши или сделать выкройку из картона.
  3. Выполняется резка отверстия. В обозначенном месте крыши проделывают отверстие, из которого необходимо удалить утеплитель, пароизоляцию, остатки обрешетки, а также гидроизоляцию. Чтобы вырезать отверстие в кровле из металла, нужно с помощью дрели просверлить несколько дырок по размеченной окружности, а затем завершить работу ножовкой или ножницами по металлу.
  4. На воздуховод надевается кровельная проходка, она должна оказаться над поверхностью крыши. Слои гидроизоляции и пароизоляции с помощью клейкой ленты или герметика приклеивают к поверхности трубы. На проходку надевают резиновый уплотнитель, прикрепляя его к кровельному материалу. Если крыша из металлочерепицы или профнастила крепление выполняют с помощью саморезов, а если она имеет мягкое покрытие, то уплотнитель просто приклеивается с помощью герметика.

    Резиновый уплотнитель для вывода воздуховода через кровлю

  5. На оголовок воздуховода надевают защитный зонтик для предотвращения попадания в вентиляцию атмосферных осадков, мусора или заселения птиц.

Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

Видео-инструкция

Устраняем конденсат в вентиляции. Пошаговая инструкция.

Автор Евгений Апрелев На чтение 5 мин. Просмотров 55.2k.

Конденсат не просто источник повышенной влажности и благодатная почва для роста грибков, распространения болезнетворных бактерий и плесени – это довольно агрессивная жидкость, которая постепенно разрушает строительные материалы, даже такие, как металл и бетон. И решить эту проблему нужно, но сначала следует выяснить, откуда берется этот самый конденсат.

[contents]

Причины появления конденсата в вентиляционной системе

Причин, на самом деле множество, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно выяснить лишь по мере устранения каждой.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, приходилось устранять недоработкиНет, изначально смонтированна грамотная система

Основными источниками являются:

  • Не утепленные воздушные каналы.
  • Неправильная работа вентиляционной системы в целом.
  • Нарушение герметичности воздуховодов.
  • Разрушение устья воздуховодов в чердачном помещении или крыше.
  • Повышенная влажность в помещении.

Неизбежной причиной появления конденсата является встреча теплого влажного воздуха из помещения с холодными воздушными массами улицы. И чем больше будет разница между температурой воздушных потоков в вентиляционной системе и температурой воздуха на улице, тем больше будет конденсироваться влага на стенках вентиляционных каналов. Не зря все проблемы начинаются в межсезонье и заканчиваются и теплое время года.

Метод первый: утепление вуздуховодов

Чтобы узнать, как устранить конденсат в вентиляции и решить эту проблему в максимально быстрые сроки, следует действовать по определенной схеме: устранение дефектов конструкции воздушных каналов и перемещение точки росы за пределы вентиляции.

Сделать это в частном доме проще, в многоквартирном – сложнее.

В частном доме следует обернуть трубу утеплителем, на толщину 50-100мм. После чего на оголовок , который будет предотвращать намокание утеплителя.

Какой материал по вашему мению наиболее эффективный в качестве утеплителя?Poll Options are limited because JavaScript is disabled in your browser.
  • Минеральная и каменная вата 51%, 284 голоса

    284 голоса 51%

    284 голоса — 51% из всех голосов

  • Вспененный полиэтилен и каучук 25%, 137 голосов

    137 голосов 25%

    137 голосов — 25% из всех голосов

  • Пенопласт, пенополиуретан 24%, 134 голоса

    134 голоса 24%

    134 голоса — 24% из всех голосов

Всего голосов: 555

19.03.2018

×

Вы или с вашего IP уже голосовали. Голосовать

Для многоквартирного дома, утепление следует начать с тщательного изучения выходов воздуховодов. На чердаке или крыше находится некая постройка, в которую выходят вентиляционные каналы всего стояка. Если воздуховоды изготовлены из оцинковки или азбестоцемента, то пространство между ними не заделано. Именно в эти промежутки между трубами и заходит холодный воздух, тем самым охлаждая воздуховод, который встречаясь с теплыми воздушными массами, и превращают влагу в конденсат.

Добавление по теме

Обратите внимание!

Наши читатели уже задавали вопросы по поводу конденсата в система вентиляции.

Вопросы от читателей:

  • Следует сделать между воздушными каналами некие распорки, на которых изготовить подвесную опалубку. После чего залить промежутки раствором до самого устья. Этот способ хоть и не утеплит воздуховод, но предотвратит попадание холодного воздуха в вентиляционные каналы.
  • После чего, следует заделать все трещины и дефекты кирпичной трубы, внутри которой находятся воздуховоды, при помощи цементного раствора.
  • Следующим этапом будет утепление этого строения. Любым рулонным или плитным утеплителем следует тщательно обернуть трубу и зафиксировать ее планками на поверхности. После чего самым правильным решением будет одеть на нее короб подходящих размеров, изготовленный из металла. Можно зафиксировать на ее поверхности малярную сетку и заштукатурить поверхность утеплителя. Все зависит от ваших возможностей и финансов.

Мнение эксперта

Задать вопрос эксперту

Наиболее эффективное утепление вентиляционных каналов дают минераловатные утеплители, которые не подвержены гниению и максимально пожароустойчивы.

Метод второй: отведение конденсата

Если утеплить воздушный канал, в силу каких-либо причин, не представляется возможным, а конденсат капает из вытяжной трубы, то можно попробовать метод его отведения.

В частном доме следует разъединить трубу, находящуюся на чердаке, после чего, сделать поворот на 90°, вставив «против шерсти» тройник с конусной заглушкой, которая и будет являться стоком конденсата. После выполнить поворот в вертикальное положение и подсоединиться к выводящей на улицу трубе. В многоквартирном доме следует найти ваш воздуховод, после чего, дорастить его поворотом на 90°, чтобы получить горизонтально идущий участок воздуховода. После чего произвести те же действия, описанные выше. Все участки трубы утеплить и из заглушки вывести небольшую трубочку. Вот и отвод конденсата из вентиляции выполнен.

Добавление по теме

Обратите внимание!

Следует понимать, что отвод конденсата – это мера временная, так как при продолжительных низких температурах, отвод может замерзнуть.

Метод третий: организация приточной вентиляции

Этот метод борьбы с конденсатом можно использовать в том случае, если предыдущие не дали никакого результата: это изготовление новой принудительной системы вентиляции с заглушкой старой вентиляционной системы.

В кухне наибольший источник испарений и поэтому там можно установить вытяжной вентилятор. Он может быть смонтирован в труде и проходить через толщу несущей стены. Также его можно установить в форточку. Это вентилятор будет вытягивать из кухни и всех помещений воздух, но чтобы не нарушить воздухооборот, следует позаботиться о притоке воздушных масс. Это можно делать, приоткрыв форточки в комнатах, но лучше всего использовать стеновые приточные клапаны. Они устанавливаются за отопительными приборами, совершенно невидны, практичны, и не требуют источника напряжения.

Калькуляторы и примеры расчета

Все оборудование сравнительно дешевое, и приобрести его можно практически в любом строительном магазине. А в последние годы, можно даже заказать не выходя из дома через интернет. Выполнить расчет сечения отверстий и их количества можно самостоятельно, воспользовавшись нашей статьей: Как сделать правильный расчет площади воздуховодов.

Множество проблем может создать конденсат в вентиляции. Как избавиться от этой проблемы, должны решать все жильцы дома сообща. Именно тогда работы, проведенные по избавлению от этой напасти, будут максимально эффективными, ведь вентиляция – это единый организм, нарушение которого на любом участке может повлечь проблемы и на всех остальных.

Вентиляция в квартире — проектирование и монтаж

Естественная вытяжная вентиляция в квартире предусмотрена изначально в любом многоэтажном доме. Отработанный воздух выходит из помещений на крышу через бетонные каналы, проложенные вдоль стен кухни и санузла. Предполагается, что приток свежего воздуха будет происходить через двери и окна. На деле такая система вентиляции в квартире мало эффективна даже летом, когда окна открыты настежь. Зимой же проветривание становится еще большей проблемой, поскольку  при открывании окон квартира быстро выстужается. Если на улице ветер, то воздух задувается с крыши через выходной канал обратно. Подобная вентиляция для квартиры многих людей не устраивает, поэтому они стараются найти более приемлемый вариант и установить качественную искусственную вентиляцию. Вентиляционная система в квартире должна отвечать ряду требований.


Она должна быть:

  • Эффективной.
  • Экономичной.
  • Компактной.
  • Бесшумной.
  • Полностью соответствующей требованиям безопасности и нормам санитарии.

Климатические условия, создаваемые с помощью искусственной вентиляции, должны быть комфортными. Правильно устроенная система вентиляции не нарушает общей гармонии в интерьере квартиры.


Приточная вентиляция в квартире

Приточная вентиляция для квартиры– это наиболее приемлемый вариант. Она достаточно эффективна для осуществления воздухообмена  в небольших помещениях. При установке не требуется выбирать место для расположения громоздкого оборудования и производить ремонт помещений.

Система приточной вентиляции для квартиры не требует чрезмерно больших затрат.С ее помощью обеспечивается доступ в помещение необходимого объема свежего воздуха. Отработанная воздушная смесь, содержащая испарения, пыль, следы гари, выходит через вентиляционные каналы.

Приточная вентиляция квартиры оборудуется с использованием установок различного типа, таких как:

  • Центральная ПУ. Она проходит по потолку, вдоль стены, в вентиляционном канале, монтируется в прихожей или на лоджии, обеспечивает приток воздуха во все помещения. Приточную установку приходится, как правило, маскировать.
  • Бризеры. Это приточные устройства, в составе которых имеется, фильтр, наружный клапан, нагреватель и контрольно-управляющее устройство с датчиками влажности, температуры, содержания углекислого газа. Направление входящего воздушного потока можно регулировать с помощью жалюзи, используя пульт управления.
  • Механическиепроветривателинагнетают в квартиру свежий воздух с управляемой и регулируемой скоростью.


С помощью таких устройств обеспечивается приточная вентиляция в квартире с фильтрацией и подогревом воздуха, подаваемого снаружи. При обустройстве приточной вентиляции учитываются площадь квартиры, высота потолков, количество жильцов, число санузлов, экологичность района проживания, средняя зимняя температура, наличие или отсутствие аллергии на растительную пыльцу у кого-либо из членов семьи.

В городской квартире площадью 290-480 кв. м с высотой потолков 2.7 м понадобится установка системы вентиляции, обеспечивающей приток воздуха 290-480 куб. м/час.

Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция для квартиры может устраиваться как с естественным притоком и вытяжкой воздуха, так и с принудительной подачей и оттоком воздуха. В первом случае требуется установка специальных оконных или настенных клапанов для обеспечения подачи воздуха. Во втором случае его приток и отток обеспечивается с помощью вентиляторов.

Для больших квартир, снабженных герметичными пластиковыми окнами и плотно прилегающими дверями, приточно-вытяжная вентиляция жизненно необходима.

Помимо общеобменной вентиляции, устраивается также дополнительная местная вытяжка над кухонной плитой.

В соответствии с санитарными нормами и правилами для обеспечения здоровых и комфортных условий проживания людей необходимо, чтобы  воздухообмен в квартире составлял от 3 до 30 куб. м/час на 1 кв. м площади (в зависимости от габаритов жилья).

При этом производительность вытяжки в различных зонах квартиры должна составлять:

  • В кухне с газовой или электрической плитой – соответственно, 90 и 60 куб. м/час.
  • В раздельных ванных и туалетных помещениях, а также в гардеробных – до 25 куб. м/час.
  • В совмещенном санузле – до 50 куб. м/час.

Приточная и вытяжная установки монтируются обычно по-отдельности, в разных частях квартиры.

Приток может быть центральным (распределяется по всей квартире), либо местным  (за счет подачи воздуха в одну комнату). Поступающий воздух проходит фильтрацию и подогрев в зимнее время. Скорость вращения вентиляторов (интенсивность притока и оттока воздуха) регулируются автоматически.

Существует еще более эффективный и экономичный вариант устройства вентиляции в жилых помещениях. Это вентиляция квартиры с рекуперацией. В устройстве с рекуператором тепло отработанной воздушной смеси используется для подогрева воздуха, поступающего с улицы. При этом затраты на обогрев квартиры снижаются на 80%. В квартире монтируются оцинкованные воздуховоды, распределенные по различным помещениям. Устройство с рекуператором устанавливается на пол или монтируется под потолком.

Приточно-вытяжная самая эффективная система вентиляции квартиры, предполагающая создать баланс входящих и выходящих воздушных потоком, с определенно заданной температурой и уровнем влажности. Данная система, позволит создать максимально комфортные условия, обеспечить каждую комнату квартиры чистым воздухом, эффективно выводить отработанный воздух наружу, а также экономить деньги на отоплении.

Проектирование вентиляции в квартире


Проект вентиляции в квартире включает в себя:

  • Результаты расчета аэродинамических параметров (объемов входящего и выходящего воздуха, скорости воздухообмена). За основу берутся нормы СНиП.
  • Схему расположения вентиляционного оборудования.
  • Обоснование выбора приточных и вытяжных установок с учетом их производительности и экономичности.

Доверить проектирование сложной вентиляционной системы можно только профессионалам, поскольку ошибка в проекте может обернуться лишними затратами и необходимостью переделки вентиляции.

Монтаж вентиляции в квартире

Установка вентиляции в квартире– ответственный процесс, требующий опыта и навыков. Монтаж оборудования производится в соответствии с проектной схемой.

Устанавливаются различные элементы вентиляционной системы:

  • Вентиляторы.
  • Воздушные фильтры, решетки и клапаны.
  • Воздуховоды.
  • Кухонные вытяжки.
  • Рекуператоры.
  • Калориферы.

Монтаж вентиляции в квартире завершается запуском системы в работу и проверкой эффективности воздухообмена

Вентиляция в квартире цена

Стоимость системы вентиляции складывается из цены проектных, монтажных и пуско-наладочных работ, а также затрат на покупку оборудования.

Оставить заявку на просчет: +38 (097) 239-25-11 E-mail: [email protected]
net
Контакты

Вентиляция холодного чердака вальмовой крыши

Зимой вентиляция чердачного пространства позволяет не накапливаться влаге, а также препятствует промерзанию стропил. Летом крыша под воздействие прямых солнечных лучей сильно нагревается (температура зависит от кровельного материала), но с помощью правильно организованного воздухообмена на чердаке эта температура не почувствуется. Дождливой осенью лишняя влага может привести к образованию плесени на основных несущих элементах дома – при правильной вентиляции этого не произойдет.

Поэтому используемые строительные материалы должны быть сухими. Влагопоглощающие и сохраняемые строительные материалы, такие как материалы из древесины или минерального волокна, требуют особого внимания при хранении, а также во время и после обработки, если они могут подвергаться воздействию погоды.

Тепловые мосты создаются в районах, где необходимо использовать конструкцию, а также в точках, которые имеют меньшую площадь, чем окружающая область, например, в балконах, деревянных балках или окнах. Это приводит к снижению внутренней температуры поверхности. Поэтому тепловые мосты приводят к увеличению потерь тепла. Использование теплоизоляционных материалов можно избежать с помощью тепловых мостов. Прокладывая изоляционные маты поперечно.

Выбор вариантов вентиляции чердака

Внимание! Система воздухообмена чердака – это продухи, которые могут быть двух видов (коньковые, карнизные). Использовать можно вентилятор, его размещают на кровле. Часто можно встретить отверстия в кровле, которые служат вентиляцией для чердака, слуховое окно или вентканал.

В случае металлических крыш тепловые мосты образуются, когда изоляционный слой полностью проникает в термопроводимые крепежные детали, такие как клеи или винты, и таким образом устанавливается тепловое соединение между внутренним и внешним. Тепловые мосты могут быть исключены, например, в случае металлических крыш, если изоляционный слой не продет крепится. Это также относится к креплению систем скидок металлическими элементами, которые прикрепляются непосредственно к поверхности и, таким образом, проникают в теплоизоляцию.

Оценка преимуществ и недостатков вентилируемых и вентилируемых конструкций не может обоснованно заканчиваться жесткой и единовременной или либо решением. Обе формы дизайна имеют свое законное существование и области применения. Вентилируемые конструкции требуют вентиляционных отверстий более 10 процентов, которые визуально распознаются. Их творческая эффективность обычно переоценивается. С другой стороны, существуют архитектурные подходы, которые требуют видимости функционально необходимых структурных элементов.

Кровельные аэраторы – это вытяжные выходы (продухи) подкровельного пространства, которые способствуют выходу влажного воздуха наружу. Аэратор представляет собой трубу с грибной шляпкой. Монтаж их производят на скатных крышах, особенность такой кровли является то, что циркуляция ветровых масс под кровлей осуществляется за счет разницы температур и разницы давлений. Воздух сквозь карнизные аэраторы поднимается снизу-вверх и выводится через аэраторы, размещенные у конька.

Ошибочность — это предположение, что элемент не нужен, потому что он не по оптическим причинам! В случае неаэрированных крыш отсутствие воздушного слоя может спасти высоту конструкции. Однако это не обязательно выражается как «гибкость» кровельных кромок, поскольку: во избежание геометрических и / или массовых тепловых мостов требуется дополнительное усилие изоляции ниже несущей конструкции.

Продухи в крыше и кровле

В целом действительное сравнительное утверждение чрезвычайно сложно. По этой причине невозможно обойтись объектно-ориентированным сопоставлением соответствующих предложений. Проблемы ввода влаги в принципе разрешимы в обеих конструкциях. В недавнем прошлом многое обсуждалось в отношении того, действительно ли требуемое внимание может быть дано в течение дня строительства. Это также относится к поверхностям, а также к соединениям и проходам и в равной степени относится к вентилируемым и неаэрированным конструкциям.

Виды аэраторов

  • Точечные аэраторы (продухи) – устанавливаются на коньках (коньковые), а также скатные, которые устанавливаются на скатах крыши, на определенном участке. По форме они бывают разные, но чаще встречается в форме шляпочного гриба, внутри которого встроен вентилятор.
  • Непрерывные аэраторы (продухи) – они продолговатые и непрерывно тянутся вдоль конька. Благодаря отверстиям воздух будет циркулировать вдоль всей крыши. Такой вид вентиляции визуально скрыт, потому, что сверху накрывается кровлей. Кстати при покупке кровли можно сразу же подобрать и подходящий аэратор.

Приточно-выводная вентиляция чердака в частном доме происходит через аэраторы (карнизные и коньковые) в скатной крыше. Причем, карнизные устанавливаются не с одной, а с двух сторон карнизных свесов. Они представляют собой щель диаметром 2,5 см между стеной возводимой постройки и крышей.

Важнейшими проблемами строительства неаэрированной конструкции являются удержание влаги, а также плотность пара. Однако воздушный слой не может быть панацеей для строительства: в случае недостатков валового дизайна, таких как зияющие суставы, он также не сможет обеспечить спасение.

Холодная крыша представляет собой сложную конструкцию, состоящую из нескольких слоев изоляции. В случае холодной крыши также говорят о крыше с двумя раковинами. Современные плоские крыши часто строятся как теплые крыши, но также возможна и холодная крыша.

При монтаже точечных аэраторов, диаметр отверстия должен быть не более 10 мм. Хотя все зависит от уклона кровли, если он 15 градусов, то отверстие может быть 25 мм. Если аэраторы устанавливаются на уклоне кровли, на них закрепляются решетки и сетки. Коньковые аэраторы можно делать сплошными, а можно устанавливать через каждые 6 м (флюгарки).

Для плоских крыш также предусмотрена конструкция с кровлей. Чтобы изолировать холодную крышу, на крыше построено несколько слоев, а на теплой крыше — только один основной слой изоляции. Основное различие между холодной крышей и теплой крышей — это, тем не менее, вентиляция. Хотя в самой крыше нет вентиляции, холодная крыша между отдельными слоями вентилируется полостью. Влага из жилых комнат проходит через паровой тормоз в полость, которая имеет отверстия на краях крыши. Это создает постоянную циркуляцию воздуха, с которой переносится влажность.

Общий обзор обустройства вентиляции кровли разными способами

В принципе, схема обустройства вентиляции кровли понятна и проста. Теперь давайте подробней рассмотрим изготовление коньковой вентиляции и узнаем другие доступные способы воздухообмена под кровлей.

Установка вентилируемого конька

Конек является самой высокой точкой крыши, поэтому лучше всего подходит для выхода теплого воздуха. Аэраторы тоже неплохо справляются со своей задачей, но под них необходимо нарушать целостность кровельного материала, а конек является готовым решением простейшего воздуховода.

Отличается вентилируемый конек от обычной конструкции наличием перфорации. Для этого по всей длине конька прорезают зазор. Сверху его закрывают коньковой планкой с вентиляционными отверстиями. Задача планки – защитить прорезанный зазор от осадков, проникновения насекомых и мелких птиц, и в то же время обеспечить выход теплого воздуха из-под кровельного пространства.

Смонтировать вентилируемый конек мягкой крыши можно двумя способами:

  • Проще всего это сделать с помощью конькового аэратора. На внешний вид – это обычная коньковая планка из пластика с цельным верхом и отверстиями по бокам. Внутри планки находится фильтр, препятствующий проникновению насекомых, птиц и даже пыли, а вот воздух он пропускает отлично. Фильтр закрывает вентиляционные отверстия коньковой планки. Обычно такие аэраторы выпускают длиной от 0,5 до 1,22 м. Планку крепят непрерывно по всей длине конька, а чтобы скрыть ее с глаз, сверху накрывают гонтами битумной черепицы.

  • Второй способ предусматривает закрепление в верхней точке скатов крыши деревянных брусков. Получается своеобразная обрешетка для коньковой планки. Сверху к брускам прибивают полосы фанеры, формируя треугольник. Вентиляционные зазоры формируют между брусков, а всю конструкцию, как и в предыдущем случае, накрывают гонтами.

Сделать вентилируемый конек металлической крыши помогают специальные уплотнители. Их ячеистая структура напоминает поролон. Для профнастила и металлочерепицы производятся металлические коньковые планки. Под них и подкладывают этот уплотнитель, а сами планки фиксируют саморезами к коньку крыши.

Другие способы обустройства вентиляции

Коньковая вентиляция является самой надежной из-за 100% невозможности проникновения сквозь нее дождевой воды. При установке аэраторов или турбин для принудительной вентиляции нарушается целостность кровельного покрытия. Герметизация стыков – это хорошо. Однако надо обратить внимание, чтобы вокруг аэратора не образовалась впадина. В этих карманах будет задерживаться снег и вода, которые со временем обязательно найдут место просочиться под кровлю.

Важно обратить внимание на среднегодовое выпадение осадков. В регионах с сильно снежными зимами надо увеличить высоту воздуховодов, иначе снежные заносы закроют низкие аэраторы сугробами.

Как вариант обустройства простейшей вентиляции можно воспользоваться слуховыми окнами. Но на любой крыше необходимо установить минимум 2 окна для создания на чердаке сквозняка. Дело в том, что проветрить можно одним окном, но вокруг него образуется невентилируемая зона. В зависимости от сложности крыши, в каждом отсеке чердачного помещения должно быть 2 слуховых окон, установленных друг против друга.

Вентиляция чердака через слуховые окна

Многие кровельщики считают, что такой вид вентиляции не очень эффективный так, как не может обеспечивать вентиляцию всего чердака и образуются застои воздуха. В проекте дома необходимо разместить слуховые окна по разные стороны крыши. Оптимальные размеры окон должны составлять 800 х 600 мм. Для начала деревянный корпус закрепляют к стропилам с помощью стоек. Затем обшивают кровлей. Последним этапом является монтаж стекового пакета в оконную коробку.

У холодной крыши есть преимущества и недостатки

Поскольку холодная крыша состоит из нескольких слоев, структура холодной крыши сложнее, чем у теплой крыши. С другой стороны, крыша с несколькими корпусами имеет преимущества, которые могут оправдать более высокую цену. Во многих домах с теплой крышей летом становится очень жарко. Поскольку, поскольку дождь может легко перетекать через карниз, солнечный свет приводит к жаре сена под крышей. В отличие от холодной крыши, воздушный обмен в полости между стропилами не только обеспечивает удаление влаги изнутри здания, но и температурную компенсацию.
Следует внимательно обследовать стык между крышей и каркасом слухового окна, нужно убедиться, что щелей нет, поэтому в этом месте крепят полоску кровельного металла. Окно не размещают возле конька, а также карниза кровли. Рекомендовано устанавливать окна на расстоянии друг от друга 1 м, они могут быть оснащены вентиляционной решеткой из полимерных материалов.

Таким образом, вы можете изолировать летнюю жару холодной крышей. Если вентиляция работает оптимально, температура летом сохраняется на уровне температуры воздуха в тени. С другой стороны, горячие крыши обладают лучшими изоляционными свойствами и поэтому предпочтительны для экономии энергии.

Холодная крыша должна быть хорошо спланирована

Это привлекательно, как холодная крыша из-за ее вентиляции и вентиляции, это также потенциальная слабость конструкции. Поэтому капитан кровли стремится обеспечить воздухообмен даже в случае навесного оборудования и надстроек на крыше в любое время. Для этой цели необходимо предусмотреть достаточно пронумерованные отверстия для входа и выхода воздуха. Например, при установке люка крыши циркуляцию воздуха нельзя прерывать или останавливать, потому что иначе может накапливаться влажность, а древесина стропила может атаковать.

Аэраторы

Более качественная подкровельная вентиляция достигается за счет установки аэратора. Он имеет низкое давление и постоянно создает тягу для прокачки воздуха. Выпускаются с разным диаметром и высотой. Выбор проводится, исходя из размеров кровельного покрытия и климатических условий, в каких будет работать вентиляция для крыши.

  • Коньковый аэратор служит для вентилирования конька, поддержания температуры на одном определенном уровне. Они могут быть установлены на любой кровле крыш с наклоном от 10 до 40 градусов. Для них изготавливаются коньковые продухи. Коньковый аэратор герметично крепится к кровле. Монтируется не ближе 0,3 метра от трубы дымохода.


коньковый аэратор не должен превышать длину конька

  • Кровельный аэратор предназначен для выведения пара из под кровельного покрытия. Работает по принципу конвекции.


кровельный аэратор

Дефлекторы устанавливаются не менее одного на площадь в 100 квадратных метров. Если крутизна склона не позволяет установку дефлектора на поверхности, то его монтаж можно провести в коньковом пролете.

При монтаже аэраторов необходимо придерживаться нескольких правил:

  1. Аэраторы должны располагаться друг от друга не ближе 12 метров.
  2. Установку рекомендуется проводить как можно ближе к коньку. Это обеспечит максимальную вытяжку воздуха.
  3. Монтаж предпочтительнее проводить в месте соединения теплоизоляционных материалов.
  4. Если крыша вздулась и предстоит ремонт, то монтаж аэратора нужно проводить на месте вздутия.
  5. Отверстие под флюгарок должно на 2-3 сантиметра превышать диаметр аэратора.
  6. Крепеж проводится с использованием мощных шурупов.
  7. Стыковые соединения обрабатываются герметическим средством.

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша – это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

  • полувальмовая;
  • шатровая;
  • ломаная.

Для каждого вида крыши существуют свои особенности вентиляции чердака. Например, применять правила вентиляции двускатной крыши к вальмовой нельзя. Для данного типа крыши делается 2 отверстия (входное в подшивке и выходное возле конькового бруса). Если крыша имеет уклон больше, чем 45 градусов, циркуляция воздушных масс производится за счет разницы температур. При малом наклоне вентиляция производится за счет механических приборов (вентиляторов), турбин.

Вентиляция под черепицей не должна ограничиваться надстройками. Это расположено ниже кирпичного слоя, попеременно состоящего из так называемой монахини, вогнутого арочного камня и так называемого монаха, выпуклого арочного кирпича, покрывающего монахиню. Прерывание этого вентиляционного слоя также может привести к повреждению панелей крыши из-за накопления влаги.

Холодная крыша предлагает как преимущества, так и недостатки, которые необходимо взвешивать в каждом отдельном случае. Компетентный специалист по кровельным покрытиям может помочь вам, кто больше всего знаком с характеристиками такой крыши с несколькими раковинами. Вы всегда должны проконсультироваться со специализированной компанией, если хотите выполнить строительные проекты на уже существующей холодной крышей, поскольку любое вмешательство может привести в худшем случае к прерыванию аэрации крыши и, следовательно, к сырости и последующему повреждению строительной ткани!

Также большое значение имеет вид кровельного материала. Так, если крыша накрыта шифером, то устанавливать дополнительную вентиляцию на чердаке не нужно. Ветровые массы беспрепятственно будут проникать на чердак. Установка вентиляции производится, если крыша оборудуется металлочерепицей, потому, что под ней укладывается пароизоляция из пленки.

Пожалуйста, воспользуйтесь нашей возможностью бесплатно связаться с кровельными компаниями из вашей среды! Когда жара накапливается на чердаке, она может достигать температур до 150 градусов по Фаренгейту. Даже если у вас есть изоляция, теплый чердак будет постепенно нагревать весь дом и увеличивать количество кондиционера и энергии, необходимые для охлаждения.

Система вентиляции для теплого чердачного помещения

В сухом климате теплый чердак может высушить раму крыши и уменьшить долговечность плиток. В холодном климате плохая вентиляция чердака может привести к избыточной влаге, что создает условия, способствующие образованию плесени, и увеличивает вероятность гниения древесины. В крайних случаях на чердаке может образовываться лед.

Важно! Обрешетка и стропила изнутри не обшиваются утеплителями, потому что вентиляция холодного чердака в частном доме оберегает их от воздействия факторов окружающей среды. Обрезную доску можно использовать для обшивки деревянных брусьев. Однако необходимо в обшивке сделать небольшие зазоры, которые будут пропускать воздух.

Особенности вентиляционной системы теплого чердачного помещения

Просверлите пробковое отверстие в потолке изнутри чердака в приблизительном месте, где должен быть установлен вентилятор. Затем разрежьте круглое отверстие, имеющее такой же диаметр вентилятора для чердака. Вентилятор на чердаке поступает на свежий воздух снаружи через вентиляционные отверстия потолка или фронтона и удаляет из комнаты самый горячий воздух. Правильно установленный чердачный вентилятор тихий, мало потребляет электричество и может сэкономить до 30% расходов на кондиционирование. Увеличение продолжительности потолка и предотвращение роста плесени — вот некоторые дополнительные преимущества, которые делают настолько важным для установки вентилятора на чердаке.

Особенности монтажа


Установка обратного клапана позволяет регулировать объем входящего воздуха

Устройство вентиляционной системы зависит от типа крыши и материала, используемого в качестве кровли. Эти же параметры определяют количество расходных материалов и общую стоимость конструкции. Вентиляционные проходы обеспечивают вывод внутреннего воздуха на улицу. Выбираются они в зависимости от используемого кровельного материала. Распространенными являются такие виды узлов:

  • С клапаном. Такое изделие содержит заслонку, перекрывающую трубу в случае необходимости. Оно редко устанавливается в частном доме. В этом случае популярнее устройство без клапана. Так как в нем нет перегородки, регулировать величину проходимого потока воздуха не получится.
  • С теплоизоляцией. Внутренняя часть выхода отделана стекловолокном, каменной ватой. Благодаря утеплению разница температур между подкровельным пространством и улицей снижается. Внутри вентиляционной системы не будет накапливаться конденсат. Использовать устройство без утеплителя тоже можно, если дом построен в регионе, в котором не бывает суровых зим, климат мягкий и теплый.
  • С ручной или автоматической регулировкой. Первый тип оснащен специальным тонким тросом, при помощи которого контролируется передвижение проходимого воздуха. Для функционирования автоматического устройства требуется контроллер и электроника. Однако в этом случае все параметры можно заранее запрограммировать.

По форме отверстия бывают овальными, квадратными, круглыми или прямоугольными.

Из металлочерепицы и профнастила


Виды вентиляции для различных видов покрытия кровли

Металлическая черепица – распространенный материал, так как имеет приемлемую стоимость, его укладка не является сложной. Для монтажа листов требуется сооружение обрешетки. Она позволяет воздушным массам попадать на чердак. Обратно они выходят через вентиляционные элементы. Для обеспечения естественной вентиляции применяются металлические трубы, помещенные в пластиковый кожух. Для изоляции изделия используется полиуретан. Так как труба выходит на улицу, она защищается от осадков при помощи дефлектора. Причем этот элемент усиливает воздухообмен.

Кровельная вентиляция для металлочерепицы предусматривает обустройство одного выхода на 60 кв.м. От отдушины до конька выдерживается расстояние в 60 см. Перед обустройством системы нужно сделать ее чертеж.

Чтобы продухи располагались правильно, на кровле делается разметка. После того как будет вырезано окно, к нему при помощи саморезов крепится резиновое кольцо. На него наносится герметик, который фиксирует проходной элемент. Для большей прочности конструкцию лучше закрепить шурупами.

Если длина скатов крыши превышает 6 м, а уклон кровли пологий, вместо труб устанавливаются вентиляционные примыкания.

Если вентиляцию крыши из металлочерепицы сделать нетрудно, то при работе с профнастилом учитываются некоторые нюансы. Этот материал практичен, стоит недорого, представлен в широкой цветовой гамме. Используется для строительства простых и сложных крыш.

Длина ската не должна быть больше 12 м. В зависимости от угла ската определяется нахлест: 20 см при 12-15 градусов. Чтобы организовать вентиляцию для металлочерепицы или профнастила, нужно правильно сформировать подкровельное пространство. Требуется кладка паровой и тепловой изоляции.

Вентиляционные отверстия располагаются в самых высоких точках конструкции. Тут тоже действует правило одной отдушины на каждые 60 кв.м. Если конструкция сложная, отверстий может быть больше. На окно монтируется решетка, которая при необходимости обрабатывается герметиком.

Из мягкого покрытия


Вентиляционные выходы для битумной черепицы

Мягкая кровля представлена гибкой (битумной) черепицей. Этот материал нередко выбирают профессионалы, так как он позволяет воплотить в жизнь самые сложные и интересные дизайнерские проекты.

Монтаж вентиляции в этом случае зависит от типа крыши. Для плоской конструкции требуются трубы-аэраторы, укладываемые под кровлей. Для скатной разновидности применяются коньковые выходы. Они монтируются в области соединения частей кровли в самой высокой точке.

Для начала в кровельном материале вырезаются отверстия. Предварительно на него наносит разметка. К окну крепится пластина с вентиляционной трубой. Для фиксации не используются саморезы. Лучше применять силиконовый герметик.

Мансардная кровля


Жилое мансардное помещение нуждается в вентиляции, чтобы не скапливался конденсат на стенах

Для создания комфортной атмосферы в мансардном помещении необходима вентиляция, обеспечивающая качественный воздухообмен. Она может осуществляться естественным образом посредством движения воздушных масс от карнизов к коньку. Иногда требуются дополнительные устройства.

Обустройство вентиляции подкровельного пространства металлочерепицы лучше доверить профессионалу, но при соблюдении инструкции ее можно организовать самостоятельно. Если в доме сделана мансардная крыша, идеальным вариантом конструкции является клапан, устраиваемый в окна. Он позволяет проветривать помещение даже при закрытой створке.

Клапан для вентиляции мансардной крыши можно приобрести для окон наклонной или вертикальной конструкции. У конька воздух выходит через специальный аэратор.

Можно ли выводить вентиляцию на холодный чердак

Чтобы ответить на такой запрос еще раз вспомним о роли правильного воздухообмена. Вентиляция на чердаке предназначена для решения таких задач:

  • препятствует скоплению испарений образующихся в доме;
  • защищает утеплитель от образования грибка, а также основные элементы крыши от разрушения под воздействием влаги;
  • помогает поддерживать постоянную температуру на чердаке.

Если на холодный чердак вывести вентиляционный канал из дома, то в его пространстве будет скапливаться влага. Как следствие, деревянные конструкции постепенно начнут гнить и потребуют замены. Одним словом, на холодном чердаке выведение домашней вентиляции недопустимо.

Вентилирование холодного чердака

Вентилятор скользит под плитами, расположенными вокруг верхней части отверстия, и опирается на плитки внизу. Любители солнечной энергии на чердаке становятся все более популярными; Однако, как инженеры, так и производители рекомендуют использовать их на небольших чердаках из-за ограниченного объема воздуха, который они могут перемещать. Его установка аналогична установке обычных мансардных вентиляторов, за исключением кабелей.

Как установить вентилятор на чердаке

Шаг 1: Выберите подходящий размер вентилятора для чердака

Измерить чердак, а затем использовать таблицу ниже, чтобы выбрать подходящий размер вентилятора. Если каркас крыши более наклонный, у вас будет больше кубических футов воздуха, чтобы двигаться, поэтому вы должны купить более крупный вентилятор чердака, возможно тот, который следует за вами по порядку на столе. Обязательно проверьте руководство производителя размеров вентилятора, которое вы собираетесь приобрести.

Зачем нужна вентиляция кровли?

Кровельная вентиляция ― это сложная система, которая выполняет важные задачи:

  • обеспечивает правильную циркуляцию воздуха;
  • поддерживает благоприятный микроклимат в доме;
  • устраняет сторонние запахи;
  • защищает утеплитель и деревянные элементы подконструкции кровли от конденсата (он образуется, если избытки влаги не выводятся) и плесени;
  • поддерживает оптимальный уровень давления в канализации (устраняет отработанный воздух через соответствующий выход).

Внешние составляющие кровельной вентиляции выполняют декоративно-эстетические функции: придают кровле завершённый вид. Широкая цветовая гамма позволяет выбрать выходы и проходные элементы в цвет кровельного материала. В нашем интернет-магазине представлена продукция собственной торговой марки и производителя Vilpe.

Что особенного в расчете вентиляционных отверстий

Вентиляция на чердаке частного дома своими руками рассчитывается с учетом ряда параметров:

  • площадь чердака;
  • виды изоляции, которые использовались при строительстве;
  • объем теплого воздуха, поступающий из жилых комнат.

Щелевые продухи играют ключевую роль при выводе вентиляции на чердак. Соотношение их площади к площади чердака 1:500. При этом площадь продуха не может быть меньше 0,05 м.

Размеры стола мансардных вентиляторов

Шаг 2: Положение вентилятора

В отверстии решетки на чердаке закрепите вентилятор, вставив крепежные скобы в стойки. Аттические вентиляторы обычно устанавливаются в потолке или за фронтовым вентилятором. Поскольку цель вентилятора на чердаке состоит в том, чтобы пропустить как можно больше воздуха через чердак, вы должны поместить его, насколько это возможно, из потолка или изгиб. Если новый вентилятор установлен рядом с вентилятором, вентилятор будет вытягивать воздух из этого источника и немедленно выталкивать его.

Внимание! Важная роль отводится высоте скатов крыши. Например, есть стропила длиной 20 м. Тогда площадь вентиляционных щелей на карнизном свесе 400 кв. см/м. Другой пример: стропила длиной 7 м то получим площадь 200 кв. см/м. Вывод: Общая площадь отверстий, через которые поступает приточные ветровые массы меньше за общую площадь выводных отверстий вентиляции.

Элементы системы чердачной вентиляции

Это иногда называют «коротким циклом» или «короткое замыкание». Это отрицает назначение вентилятора и не сильно изменяет температуру воздуха на чердаке. Однако, если есть достаточное расстояние между новым вентилятором и вентилятором, свежий воздух пройдет через чердак, а горячий воздух будет двигаться наружу.

Ошибочные мнения про чердачную вентиляцию

Как правило, мансардные вентиляторы изготавливаются с возможностью крепления и закрепления между балками, установленными в потолке или между стеновыми шпильками, если они установлены за вентиляционным отверстием. В любом случае большинство вентиляторов будут установлены между лучом или стойками, которые расположены на расстоянии 16 дюймов друг от друга. Дополнительный кадр будет необходим только в том случае, если лучи или шпильки расположены не на расстоянии 16 дюймов, или если вентилятор слишком велик для обычного пространства.

При строительстве крыши, могут быть погрешности, поэтому расчеты должны быть с запасом 5 см. Эти советы применяют, к стандартной двухскатной крыше.

Какие особенности у утепленной кровли

Нужна ли вентиляция на холодном чердаке, если запланировано утепление чердачного помещения для обустройства мансарды? Когда будет выполняться утепление, необходимо придерживаться таких основных правил:

  • Расстояние между утеплителем и гидроизоляции не должно быть меньше 30 см. Это правило необходимо учитывать при укладке кровельного «пирога».
  • Для минераловатного утеплителя необходимо оставлять небольшое пространство, так как со временем объем утеплителя вырастет на треть. С помощью реек можно нарастить длину стропил.
  • Диффузионные мембраны необходимы в тех случаях, если конструкция крыши сложная. Установку можно производить прямо на утеплитель.
  • На обрешетке высота брусьев должна быть не меньше 40 мм, чтобы воздушные массы, поступающие через сифоны, выходили через конек.

Вентиляция холодного чердака в частном доме существенно отличается от обустройства вентиляции при утеплении чердачного помещения. Чтобы вентиляция работала, как положено, необходимо рассчитать прочность элементов крыши. Софиты лучше монтировать из алюминия или пластика, так как такие панели не боятся коррозии. Продухи между стропилами необходимы для того, чтобы не было промерзания и образования инея на чердаке. Во избежание забивания продух воздухом, необходимо их защитить сеткой или решеткой. Рекуператор позволит регулировать температуру внутри чердачного помещения.

В частных домах чердакам отводится особая роль. Как правило, их используют для складирования редко используемого хозяйственного инвентаря, сезонной одежды, семейного «антиквариата», от которого сложно избавиться по тем или иным причинам, для хранения консервации или просушки овощей. Нередко помещение под крышей переоборудуют под комнату отдыха, тренажерный минизал или мастерскую. На самом деле, способов применения дополнительных квадратных метров довольно много и каждый хозяин заполняет пространство по своему усмотрению. Но чтобы вещи не портились и не напитывались запахом плесени, а конструктивные элементы строения не ощущали на себе пагубного воздействия влаги, потребуется грамотно организованная вентиляция по чердаку. Она поможет создать оптимальный микроклимат и обеспечит правильную терморегуляцию.

Кровля из металлочерепицы

Вентиляция кровли из металлочерепицы имеет свои особенности. Она достигается за счет создания продуваемого пространства между теплоизолятором и металлочерепицей. Высота вентилируемого пространства для кровли должна быть в пределах 5 см. Эта высота достигается за счет установки соответствующего бруса-контробрешетки, на который монтируется обрешетка.


контробрешетка обеспечивает вентилируемые проходы кровли необходимым пространством, а также фиксирует на стропильной системе утеплитель и защитные мембраны

Общие размеры входных каналов на вентилируемые проходы кровли должно быть не менее общих размеров продухов на конках. Размеры продухов в сумме не должны быть больше 1 процента от площади кровли.

Если вентиляция крыши из металлочерепицы не была выполнена на этапе строительства в частном доме, то можно оборудовать точечную вентиляцию. Ее рекомендуется устанавливать на вальмовые и скатные кровли, которые имеют небольшую площадь. Для такой вентиляции кровли применяют вентиляционные трубы и оборудуют специальные воздушные проходы.

Вентиляция на металлочерепичной крыше частного дома работает за счет естественного притока воздуха. Чтобы крышная вентиляция работала с максимальной эффективностью, необходимо провести точные расчеты мест монтажа вентиляционных проходов.

Правда и заблуждения о вентиляции чердака

Хорошее проветривание помещения под крышей избавит от появления конденсата, что увеличит срок эксплуатации стропильных конструкций, обрешетки и перекрытия верхнего этажа. В летний период кровля перегревается, но благодаря вентиляции жар улетучивается, не успевая проникнуть в жилые помещения. Сам кровельный пирог под воздействием сквозняка остывает, что благоприятно влияет на битумосодержащие материалы.
Зимой таяние снега на вентилируемой крыше происходит более равномерно, так как поступающее из дома тепло успевает распределяться, не создавая сконцентрированных очагов конденсата над отапливаемыми помещениями. Циркуляция воздуха устраняет наледи на карнизных свесах, не допуская превращения избыточной влаги в ледяные наросты. Кроме того, при грамотной организации вентилирующей системы снег не будет прилипать к поверхности кровли.

Не владеющие вопросом хозяева допускают ряд ошибок при устройстве вентиляции, связанные с распространенными заблуждениями. Многие считают, что проветривание чердака в зимний период способствует образованию значительных теплопотерь. Но на самом деле виной служит не вентиляция, а некачественная теплоизоляция.

Вентилируемый чердак, расположенный между кровлей и жилыми помещениями, является воздушной прослойкой, сглаживающей разницу температур.

К еще одному заблуждению следует отнести утверждение о том, что размеры вентиляционных проемов можно делать любыми. И это не соответствует действительности. При недостаточной площади отверстий эффект проветривания будет сведен к нулю, а их большое количество приведет к чрезмерной утечке тепла. Специалисты рекомендуют выполнять расчеты, исходя из соотношения 1кв.м вентиляционных дырок на 500кв.м крыши, что составляет 0,2%.

Вентиляция мягкой крыши

Вентиляция мягкой кровли требует некоторых выполнения некоторых правил монтажа самого кровельного покрытия. Естественное движение воздуха возможно только при установленном зазоре между строительными материалами – черепицей. Кровельная вентиляция также требует:

  1. Установку вентиляционной воздушной прослойки между крышей и утеплителем не менее 50 мм. В нее вставляется деревянный брус.
  2. Оставить зазоры внизу скатов на кровле. Их следует прикрыть сетками или декоративными решетками.
  3. Монтажа специальных аэраторов или коньковых продухов для выведения влажного воздуха и неприятных запахов.

Для мягкой кровли могут использоваться схемы вентиляции с одним или с двумя контурами.

Необходимость применения того или иного способа определяют специалисты. Самым эффективным для крыши из мягкой кровли строители считают двухконтурную модель вентиляционного типа.

Нельзя забывать и о том, что вентиляция мягкого материала может быть как естественной, так и принудительной. Поэтому для мягких крыш часто устанавливают специальные устройства – аэраторы. В его полости обеспечивается понижение атмосферного давления. Это приводит к тому, что какая бы ни была теплая погода на улице, тяга будет всегда сильной.

Элементы системы чердачной вентиляции

Из курса школьной физики известно, что теплый воздух поднимается вверх, а холодный, тем временем, занимает освободившееся пространство. Вентиляция по чердаку выполняется, основываясь на данном факте. А это означает, что в нижней части крыши следует предусматривать устройство приточных отверстий, а ближе к коньку – выходящих, служащих для оттока воздуха. Проветривание чердака в этом случае происходит за счет разницы температур.

В зависимости от конструктивных особенностей кровли, для организации системы вентиляции используют:

  • перфорированные софиты;
  • кровельные аэраторы;
  • вентилируемые коньки.

Для увеличения скорости воздушных потоков, на крышах нередко устанавливают электровентиляторы, а также инерционные турбины. Укладка разряженной обрешетки или контробрешетки способствует появлению дополнительной циркуляции воздуха над чердаком. Тот же эффект получается при использовании в качестве кровельного материала волнистых или профильных листов.

Кровля из профнастила

Вентиляция кровли из профнастила оборудуется так же, как и кровли из металлочерепицы, но с некоторыми особенностями. В вентилируемые проходы кровли поверх гидроизоляции монтируются вентиляционные рейки. В самом низу карниза устанавливается рейка, у которой толщина наполовину больше, чем у других реек. У основания карниза воздух заходит под настил.


за счет естественной тяги выводится под конек и выходит через вентиляционную трубу или конек

Гидроизоляционный слой не устанавливают до конька, чем обеспечивают полный выход пара. Дополнительной гидроизоляцией вентилируемые проходы кровли обеспечиваются за счет уплотнения конька.

Холодный чердак

Способ устройства вентиляции холодного чердака зависит от формы крыши. Для двускатных конструкций на противоположных фронтонах достаточно будет сделать слуховые окна или отдушины с вентиляционными решетками. Проветривание, в этом случае, осуществляется за счет горизонтальных потоков воздуха. Дополнительный воздухообмен происходит посредством карнизных продухов, образованных разряженной обрешеткой. Они помогают избавиться от застойных очагов, расположенных под слуховыми окнами.

Вентиляцию вальмовой крыши обеспечивают зазоры на карнизных свесах и отверстия, расположенные под коньком, или специальные кровельные элементы, установленные в верхней части крыши. При уклоне кровли более 45 градусов проветривание чердачного пространства происходит за счет разницы температур. Если угол наклона небольшой, то систему вентиляции усиливают инерционными турбинами или же электровентиляторами.

Расчёт кровельной вентиляции

Задача расчёта вентиляции — определение необходимых параметров, при которых объём поступающего воздуха будет достаточным для эффективного удаления пара.

  1. Для поступления наружного воздуха в подкровельное пространство в софите, подшивающем карнизный свес, должны быть устроены либо щель во всю длину шириной 20–25 мм, либо серия отверстий. Диаметр отверстий зависит от уклона кровли:
  2. свыше 15o — 10 мм.
  3. Суммарная площадь входных отверстий определяется из расчёта 200 мм2 на метр длины.
  4. Вентиляционный зазор под кровельным покрытием должен иметь высоту не менее 50 мм.
  5. Площадь выходных отверстий (под коньком или в аэраторах) должна быть на 10—15% больше площади входных отверстий.
  6. Суммарная площадь отверстий для вентиляции чердака должна составлять примерно 0,02–0,03% площади чердачного перекрытия.
  7. Скатные аэраторы следует устанавливать не далее 60 см от конька. Оптимальное расстояние — 15 см.

    Скатные аэраторы нужно располагать не далее 60 см от конька

Высота вентканалов над кровлей определяется с учётом их близости к коньку или парапету:

Подключать кухонные вытяжки к вентканалу в квартире уже нельзя? Разбираемся в спорном вопросе

«В квартирах нашего нового дома застройщик запрещает подключать кухонные вытяжки к вентканалу. Разве это кому-то может помешать?» Такой вопрос нам поступает не впервые, и мы адресовали его специалисту. Тимофей Кремез, заместитель директора по производственным вопросам и эксплуатации жилищного фонда «Минского городского жилищного хозяйства», объяснил, чем обусловлен запрет на подключение мощных вытяжек к естественной системе вентиляции. Мы также узнали, какие здесь есть исключения.

Фото: contur-sb.com

Кто сказал, что так нельзя?

На самом деле прямого запрета на подключение кухонной вытяжки к системе вентиляции нет. Зато есть постановление Совета министров № 384 «О некоторых вопросах переустройства и перепланировки». В нем конкретно не указано, является ли установка электровытяжек перепланировкой или нет. Вместе с тем в одном из пунктов говорится о запрещении переустройства и (или) перепланировки, которые влекут за собой нарушение режима работы систем дымо- и газоудаления, а также нарушение и ухудшение параметров работы инженерно-технического оборудования дома или отдельных помещений.

По словам Тимофея Кремеза, установка электровытяжек большой мощности как раз и относится к этому пункту, так как при включении они создают достаточно большой поток воздуха, который способствуют ухудшению параметров работы системы вентиляции.

Дело в том, что в большинстве жилых домов есть естественная вентиляция, которая предусматривает извлечение определенного объема воздуха из жилых помещений и его вынос на улицу. Такая система спроектирована под определенные нормы и не предусматривает установки оборудования принудительной вентиляции, требующего его непосредственного присоединения к вентиляционным блокам. Проще говоря, для нормального воздухообмена в квартирах в дополнительных устройствах, обеспечивающих принудительное движение воздуха, нет необходимости.

— Электровытяжки при одновременном включении создают большой поток воздуха в вентшахте, тем самым нарушая работу естественной вентиляции, — говорит Тимофей Кремез. — Это выражается в опрокидывании тяги, и часть воздуха проникает в соседние квартиры, поэтому мы слышим запахи из квартир соседей.

Фото: contur-sb.com

Это не проходит бесследно, появляются недовольные соседи, которые жалуются в ЖЭС или товарищество. В таких случаях представители эксплуатирующих организаций пройдут по квартирам и установят, кто подключил вытяжку. Владельцам вынесут предписание о ее демонтаже. Если это не будет сделано добровольно, то демонтируют через судебное решение. Можно, конечно, заказать независимую экспертизу и доказать, что конкретно ваша вытяжка не нарушает работу вентиляции всего дома. Но если это не так, то придется и вытяжку демонтировать, и экспертизу оплатить.

Следует учитывать не только интересы соседей, но и свои собственные. Подключая вытяжку к вытяжному каналу и тем самым закрывая вентканал коробом, вы лишаете кухню постоянной естественной вентиляции. Это приводит к сырости и, как следствие, к образованию плесени на ограждающих конструкциях.

Есть исключения?

Специалист говорит, что при подключении вытяжки малой мощности претензий обычно не бывает. Но как определить «незапрещенную» мощность?

— Если говорить про опыт эксплуатирующих организаций, установка устройств мощностью до 100 м3/ч удаляемого воздуха не способствует ухудшению условий проживания соседей. При использовании оборудования мощностью от 200 м3/ч проблемы уже будут. Точно же определить мощность оборудования, при которой работа системы вентиляции не будет нарушена, сможет только специалист-проектировщик, который сделает точный расчет.

Как же быть с кухонными запахами?

Эффективно справляются с запахами рециркуляционные вытяжки. Они никак не влияют на воздухообмен в помещении и не подключаются к вентканалу. Дым, пар от готовки еды прокачивается через встроенные фильтры, которые удаляют запах, и очищенная воздушная масса возвращается назад в помещение. Правда, такие вытяжки требуют периодической замены угольных фильтров.

— В России и других странах, где априори запрещено подключение электровытяжек к вентиляции, кухонные запахи выбрасывают непосредственно на улицу через вентканал в стене, — говорит Тимофей Кремез. — У нас такой способ тоже возможен, и многие граждане так уже сделали.

Правда, взять и пробурить в стене дыру на собственное усмотрение нельзя. Для этого нужно обратиться в отдел архитектуры администрации за разрешением, согласовать проектное решение.

Вытяжка «выбрасывает» воздух сразу на улицу — через вентканал в стене. Фото: kitchenguide.suФото: kitchenguide.suДефлектор. Фото: habr.com

После получения разрешения в стене сверлят отверстие нужного диаметра и устанавливают в него трубу. На фасаде на нее устанавливается защитный дефлектор.

Таким образом, в квартире сохраняется естественная вентиляция, и вытяжку можно использовать на полную мощность, ведь при прямом подключении в стену сопротивление потоку воздуха минимально, путь короткий.

Общие рекомендации

Защитить квартиру от запахов из соседних квартир (а это не всегда кухонные) можно, установив на вентиляционное отверстие обратный клапан: он открывается только при наличии тяги в основном вентканале и закрывается, когда в нем создается избыточное давление (возникает при использовании соседями вытяжек большой мощности).

При установке в квартире внутренних дверей следует помнить, что чистый воздух поступает в жилые комнаты, а «отработанный» удаляется из санузла и кухни. Чтобы чистый воздух имел возможность вытеснять «отработанный», необходимо обеспечить наличие зазора (щели) высотой не менее 2 см под дверными полотнами в межкомнатных дверях в туалет и ванную комнату (либо совмещенный санузел) либо сквозных отверстий общей площадью не менее 120 см² для свободного движения воздуха. Плотные двери, установленные на пути движения воздуха, в закрытом состоянии снизят или прекратят вообще движение объемов подаваемого и удаляемого воздуха.

При исправной вентиляции все запахи готовки уходят при открытом на микропроветривание окне. Для этого придуманы и специальные оконные клапаны, которые обеспечивают минимальный приток воздуха (без этого естественная вентиляция не работает).

Оконный клапан. Фото: tochkakrovli.in.ua

Для нормальной работы системы вентиляции в квартире необходимо обеспечить постоянный приток воздуха в помещение, то есть открыть окна на соответствующий режим проветривания (с учетом возможности регулировки прижима створки к раме с помощью регулируемого эксцентрического ролика — в «зимний» (метка на ролике поворачивается в сторону комнаты), «летний» (метка на ролике поворачивается в сторону улицы) или «переходный период» (метка на ролике поворачивается вниз либо вверх) режимы эксплуатации).

Герметично закрытые окна приводят к повышению относительной влажности воздуха в квартире, где источниками влаги служат такие факторы, как готовка, стирка, влажная уборка, использование душа, наличие аквариумов и комнатных растений.

Повышенная относительная влажность воздуха (при нормируемой 55%) в холодное время года приводит к выпадению конденсата (водяного пара из воздуха) на поверхности окон (как следствие — к образованию наледи на стекле и створках), стен, потолков, их увлажнению и созданию благоприятной среды для образования грибков и плесени.

При отсутствии притока наружного воздуха вытяжка из квартиры не работает. Поэтому при данной конструкции окон обеспечение воздухообмена в квартире возможно лишь путем поступления наружного воздуха через открытые оконные створки или через установленные в окнах (стенах) вентиляционные клапаны.

Как правильно сделать вентиляцию на кухне

Правильный воздухообмен на кухне и как правильно установить вытяжку




В каждой квартире есть кухня, оборудованная кухонной плитой электрической или газовой. Каждый день при приготовлении пищи на кухне скапливаются запахи и повышается влажность. Как не допустить распространения запахов и влаги по квартире и эффективно их удалить из помещения.



Устройство вентиляции на кухне



Скорей всего Вы обращали внимание на то что в каждой кухне имеется вентиляционная решетка под потолком. Это решетка – начало канала естественной вентиляции, которой оборудован каждый многоквартирный дом. Через этот вентиляционный канал удаляется «отработанный» воздух, имеющий повышенную влажность, высокое содержание CO2, а также запахи и пр.



По действующим нормам СниП СНиП 2.08.01-89 кратность воздухообмена на кухне должна быть не менее 60 м3(для электрических плит) и не менее 90 м3 (для газовых плит). При этом поступление воздуха предположительно должно происходить за счет открытых форточек и неплотностей оконных рам. Что бы проверить работу вентиляции на кухне откройте окно и поднесите листок бумаги к вентиляционной решетке, если он держится, то вентиляция работает хорошо.



Для обустройства правильного воздухообмена необходимо обеспечить постоянный приток воздуха в помещение. С этой задачей справятся элементы приточной вентиляции клапаны или проветриватели. Благодаря этим устройствам будет происходить постоянный приток воздуха в помещение, а запахи и излишняя влажность будут успешно удаляться из квартиры через общедомовую вентиляцию.



Но если Вы все-таки решили установить кухонный вытяжной зонт, то к его выбору и монтажу нужно подойти с большой ответственностью, иначе это может вызвать нарушение вентиляции во всей квартире.



Как правильно выбрать вытяжку



При выборе, для начала обратите внимание на производительность. У людей часто возникает заблуждение, что чем больше кухня, тем больше и мощнее должна быть вытяжка… Это совершенно не верно! Основные критерии для выбора исходят из размеров плиты, а так же способа работы вытяжки. Их бывает два, отвод и циркуляция.



Лучшим выбором для кухонь в многоквартирных домах являются вытяжки с функцией циркуляции воздуха, оснащенными качественными фильтрами. Они справляются со своей задачей на 100%! Улавливают капли жира и избавляют от запахов.



Но многие считают, что этого недостаточно, и их выбор останавливается на вытяжке с отводом воздуха. Воздуховод можно вывести двумя способами, первый через стену на улицу, второй – в канал общедомовой вентиляции.



Первый случай более эффективный, но и более затратный, так как необходимо вызывать специалистов для бурения отверстия в стене. Здесь еще возникает множество нюансов, дополнительное утепление воздуховода, возможность проникновения холодного воздуха в помещение, так же возможные жалобы соседей на запах и еще множество моментов, о которых мы напишем в другой статье. Поэтому большинство выбирает второй способ – смонтировать воздуховод в общедомовую вентиляцию. Казалось бы, идеальный выход, но многие не задумываются о том, как правильно смонтировать этот воздуховод.



Во первых, нужно знать, что пропускная способность канала естественной вентиляции ограничена и составляет всего 150-200 м3час, и подключение вытяжки производительностью 1000 м3час, не даст Вам желаемого эффекта.



Во вторых, нельзя полностью перекрывать вентиляционную шахту, ведь естественная вентиляция в доме работает круглосуточно, а вытяжка включается 1-2 раза в день. Перекрыв вентиляционный канал, Вы нарушите работу естественной вентиляции.



Что бы не нарушать воздухообмен необходимо использовать сдвоенную решетку с переходником, что бы воздух имел возможность беспрепятственно уходить в вентиляционный канал, даже когда вытяжка выключена. Иначе, когда она не работает, воздухообмен в помещении прекратится совсем и это пагубно скажется на Вашем же здоровье.

Вентиляция: как дышат здания | Американская ассоциация легких

Правильная вентиляция сохраняет воздух в помещении свежим и здоровым.

Как и легкие, дома должны иметь возможность дышать, чтобы свежий воздух поступал, а грязный выходил. Воздух в помещении может накапливать высокий уровень влажности, запахов, газов, пыли и других загрязнителей воздуха. Чтобы воздух в помещении оставался безопасным, необходим свежий наружный воздух, чтобы разбавить эти внутренние загрязнители.

Для обеспечения хорошего качества воздуха необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех помещений дома.Почти во всех домах окна и элементы конструкции способствуют притоку свежего воздуха. Во многих домах есть дополнительные механические системы, чтобы увеличить поток. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалить производимое ими загрязнение. Вентиляция над плитами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

Вентиляция помогает снизить загрязнение воздуха в помещении, но лучше всего работает в сочетании с удалением известных источников загрязнения воздуха из здания.Например, единственный способ уменьшить эффект пассивного курения в помещении — это запретить курить в помещении или возле входов. Вентиляция не решит эту проблему.

Наружный воздух также может приносить загрязнение в помещении, поэтому важно также принять меры по снижению загрязнения наружного воздуха.

Как свежий воздух попадает в ваш дом

Воздух входит в здания и выходит тремя разными способами:

  • Двери и окна, когда они открываются.
  • Стыки, трещины и отверстия в местах соединения частей здания, включая полы и стены, а также вокруг окон и труб.
  • Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной.
  • От механических систем для всего дома до систем в больших зданиях, которые нагнетают воздух в здание и из него.

Какие проблемы возникают из-за плохой вентиляции?

  • Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение. Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия из-за того, что недостаточно воздуха перемещается, что приводит к загрязнению.
  • Окись углерода может накапливаться в помещении до смертельного уровня без надлежащей вентиляции, но это не единственный риск.
  • Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
  • Высокая влажность на улице может сделать воздух в помещении более влажным, увеличивая риск повреждения помещения влажностью, например, роста плесени или гниения древесины.

Как использовать вентиляцию для защиты здоровья

  • Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
  • Установите на кухне вытяжной вентилятор, который выводит воздух наружу.При приготовлении пищи используйте вентилятор или откройте окно, чтобы удалить пары и частицы в воздухе.
  • Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу. Не используйте печи без вентиляции. Установите детектор угарного газа в нескольких местах вашего дома.
  • Выпускайте сушилки для одежды и на улицу. Регулярно очищайте вентиляционное отверстие, чтобы пыль не блокировала поток воздуха.
  • Если вы красите или используете в доме принадлежности для хобби или химикаты, добавьте дополнительную вентиляцию.Откройте окна и с помощью переносного оконного вентилятора вытяните воздух из комнаты.
  • Проверьте свой дом на наличие радона, и, если у вас повышенный уровень радона, наймите профессионала, который установит вентиляцию и уберет его. Радон — вторая по значимости причина рака легких.
  • Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать. Если это все еще не решает проблему, может помочь осушитель. Если вы используете осушитель, регулярно очищайте его.Обратитесь к специалисту по воздушным системам, чтобы узнать, нуждается ли ваша система в улучшении.
  • Никогда не оставляйте машину на холостом ходу в пристроенном гараже. Выхлоп может попасть в ваш дом.

Для дополнительной информации:

Введение в качество воздуха в помещении: количество вентиляции, Агентство по охране окружающей среды США.

6 основных правил вентиляции дома

Современные дома спроектированы с эффективной изоляцией и герметизацией, создающей плотную оболочку, которая предназначена для повышения энергоэффективности и предотвращения утечки тепла и холода.Хотя это может свести к минимуму ваши расходы на коммунальные услуги, здесь есть свои проблемы. Вы должны найти баланс между герметизацией дома и вентиляцией, тщательно соблюдая правила, которые можно и чего нельзя делать для пригодного для дыхания воздуха, и сбалансировать с энергоэффективностью.

Правильные стратегии будут поддерживать высокий уровень энергоэффективности в вашем доме в Аннаполисе, штат Мэриленд, не вызывая таких проблем, как плесень, грибок и загрязнение воздуха в помещении. Дышите легко и одновременно защищайте свой кошелек, обращаясь к домашней вентиляции, настороженно относясь к наиболее распространенным ошибкам в этой области.

Хорошо запечатайте свой дом

Хорошо герметичный дом — залог хорошей энергоэффективности. Если воздух может просачиваться через окна, двери и трещины в стенах, вы обнаружите, что платите за больше отопления и охлаждения, чем на самом деле используете. Установите уплотнитель под окнами и дверями. Закройте трещины вокруг неподвижных частей герметиком. Убедитесь, что у вас есть соответствующая изоляция в ваших стенах, чтобы отопление и охлаждение ограничивалось домом и не допустили утечки наружу.

Не упустите возможность вентиляции всего дома

Прискорбный побочный эффект хорошо герметичного дома — застойное, загрязненное пространство. Если воздуху никогда не позволять выходить из дома, вы будете дышать одним и тем же воздухом снова и снова. Загрязняющие вещества в помещении будут накапливаться, что отрицательно скажется на качестве воздуха в помещении. Вы можете быстро решить эту проблему с помощью системы вентиляции всего дома. Это управляет вентиляцией дома, обеспечивая приток свежего воздуха извне и удаление застоявшегося воздуха в помещении.

Включайте вентиляционные отверстия чердака над изоляцией

Для максимальной энергоэффективности чердак должен иметь как изоляцию, так и вентиляционные отверстия.Изоляция будет удерживать нагретый или охлажденный воздух внизу в вашем жилом помещении, где вы этого хотите. Между тем, соответствующая вентиляция предотвратит перегрев чердака. Зимой более прохладный чердак более эффективен для предотвращения образования ледяных плотин, потому что он сохраняет крышу прохладной. Летом, позволяя свежему бризу проходить через чердак, крыша не перегревается.

Если на чердаке не будет вентиляции, в помещении будет влажно и душно. Это способствует росту плесени и грибка и, в конечном итоге, наносит больший ущерб вашей крыше.

Не допускайте чрезмерной вентиляции

На чердаке требуется всего один квадратный фут вентиляции чердака на каждые 300 квадратных футов потолочного пространства. Вы можете подумать, что добавление дополнительных вентиляционных отверстий только улучшит поток воздуха в этой области, но переборщить с этим будет ошибкой. Если вентиляции слишком много, на чердаке может быть не только легкий ветерок. Сильный ветер может нарушить и повредить изоляцию чердака. Избыточная вентиляция также ведет к повреждению крыши, поскольку снижает ее устойчивость.

Использовать вытяжные вентиляторы

Вытяжные вентиляторы незаменимы в любом помещении с высокой влажностью.Обычно вам нужно по одному в каждой ванной и хотя бы по одному на кухне. Вы должны включать эти вытяжные вентиляторы каждый раз, когда делаете что-то, вызывающее образование влаги, например принимаете душ или готовите на плите. Это удалит влагу из дома, предотвратив проблемы с конденсацией, плесенью и грибком, которые часто встречаются в хорошо герметичных домах.

Не выпускайте вентиляторов обратно в дом

Убедитесь, что у каждого выхлопного патрубка в вашем доме есть выходное отверстие. Если эти вентиляторы выходят куда-либо, кроме внешней части дома, на самом деле они не удаляют влагу — они просто перемещают ее.Если вытяжные вентиляторы удерживают влажный воздух в доме, они могут вызвать плесень и плесень в других частях дома, где их труднее увидеть или исправить. Обновите вытяжные вентиляторы для наружной вентиляции, чтобы правильно выталкивать горячий влажный воздух из дома.

Если вам нужна помощь в улучшении вентиляции дома, ознакомьтесь с нашими решениями по обеспечению качества воздуха в помещении. У нас есть умные продукты, которые сохранят здоровье вашего дома, чтобы вы могли управлять влажностью, выпускать загрязненный воздух и повышать энергоэффективность.Позвоните компании Coastal Heating — Air Conditioning Co. сегодня по телефону 410-919-0110 , чтобы узнать больше о наших услугах и решениях в области вентиляции.

Справочник пожарного по вертикальной вентиляции

Вертикальная вентиляция — важная и эффективная тактика ведения огня.

Уже более 100 лет вертикальная вентиляция используется пожарной службой, зарекомендовав себя как жизнеспособный метод вентиляции во время тысяч инцидентов по всей Америке и за ее пределами. На самом деле он издавна считается оптимальным методом вентиляции.

В некоторых отделах это все еще лучший вариант из-за бюджетных ограничений, которые запрещают покупку вентиляторов с положительным давлением (PPV). И в зависимости от условий пожара, это может быть буквально единственный вариант.

Вертикальная вентиляция — это удаление перегретого воздуха, газов, дыма и давления внутри закрытой или вентилируемой конструкции путем вырезания отверстия в крыше.Когда вертикальная вентиляция согласована с атакующей командой и отверстие имеет соответствующий размер, перегретый воздух, газы, дым и давление перемещаются по пути наименьшего сопротивления и следуют своим естественным путем вверх, позволяя атакующей команде сделать более безопасная и часто более быстрая атака на очаг пожара. (Фото / Брэндон Джейкоб)

Реальная история: грузовик с лестницей добивается цели

Лестничная рота ехала по узкой жилой улице, когда они скатились по жилому дому с деревянным каркасом, и из каждой щели в здании выкачивали густой дым.В то утро была высокая влажность. Сначала дым поднимался вверх, а затем падал на землю, что затрудняло обзор даже вне здания.

Соседи и другие прохожие кричали и указывали на дом, указывая на то, что внутри были дети.

Офицер лестничной роты связался по рации, сообщил им о пожаре и попросил включить сигнализацию, стараясь при этом как можно быстрее включиться.

Как только экипаж был подготовлен, они предприняли первичный поиск. Экипаж вошел в дверь со стороны браво. Когда офицер вошел в условия нулевой видимости, он быстро начал сталкиваться с предметами, которые обычно не встречаются в доме — сначала матрас на полу прямо в подъезде, затем тележка для покупок, затем газонокосилка, затем катушка ограждение от циклонов.

По мере того, как офицер роты продолжал идти, казалось, что он тоже идет вверх, не как по лестнице, а как гора мусора.Вскоре шлем офицера ударился о потолок.

Офицер остановился и спросил себя: «Продолжить ли поиски или прекратить?» В этот момент офицер роты находится не более чем на 10-12 футов от дверного проема, и они все еще были единственной ротой на месте происшествия.

Перед тем, как подняться на крышу, определите размер крыши и определите подходящий набор инструментов. Многие задания по вертикальной вентиляции были выполнены некачественно или даже напрасно потрачены впустую из-за плохого выбора инструмента. (Фото / Брэндон Джейкоб)

Офицер решил отказаться от поисков, выбрав вертикальную вентиляцию.

Когда рота вернулась к альфа-стороне, чтобы забрать необходимое оборудование для выполнения вертикальной вентиляции, офицер увидел, что шофер роты по лестнице уже настроил все, чтобы обеспечить доступ к крыше — и вентиляционная пила уже работала.

Экипаж схватил пилу у шофера и поднялся по трапу. Бригада проделала в скатной крыше дыру большого размера, и из нее пошел густой дым. Когда экипаж покинул крышу, из пробоины начался шквальный огонь.

Лестничная рота снова вошла в резиденцию. Пока компания шла по дому — да, шла — они могли видеть ясно как день, то есть до тех пор, пока не добрались до кухни. Вся плита, раковина, шкаф и кладовая горели свободно, и все продукты горения выходили прямо через вентиляционное отверстие, которое только что прорезала команда.

Офицер роты и команда закончили первичный поиск и вышли из дома, чтобы забрать несколько канистр с насосами для тушения, в то время как в то же время на место происшествия прибыла первая рота двигателей. Офицер роты по лестнице направил офицера моторной роты на кухню, и пожар был быстро потушен.

Что такое вертикальная вентиляция?

Вертикальная вентиляция — это удаление перегретых токсичных газов и дыма, позволяя им двигаться естественным путем — ВВЕРХ!

Пожарные компании делают это возможным, поднимаясь на крышу с помощью лестницы, пил и других инструментов, проделывая отверстие в крыше снаружи, а затем пробивая потолок другим инструментом. Конечным результатом этой тактики является то, что перегретый дым и токсичные газы самостоятельно выходят из здания. Вентиляционные бригады просто обеспечивают путь наименьшего сопротивления, вырезая отверстие в настиле крыши, достаточно большое, чтобы выпускать любые продукты сгорания под давлением, находясь внутри конструкции.

Перед тем, как приступить к кровле, обязательно нужно правильно выбрать инструмент.Слишком часто операция вентиляции не удается из-за плохого выбора оборудования. Выберите подходящий инструмент и лезвие для работы. Прежде чем подниматься по лестнице, определите размер крыши. Знайте и понимайте также способности клинка. (Фото / Крис ДельБелло)

Рекомендации руководителю компании

Большинство участников пройдут минимальную подготовку, в том числе практическую, перед тем, как впервые отправиться на крышу. Давай научим их быть в безопасности. Давайте обучим их этому опыту прямо здесь.

Обучение на этом уровне входит в обязанности должностного лица компании. Офицер компании должен начать с объяснения каждого аспекта того, когда, как и почему экипаж будет выполнять вертикальную вентиляцию.

Офицер роты руководит этой тактикой, и он отвечает за обучение своей команды до уровня, необходимого для безопасного выполнения задачи.Каждое действие нужно объяснять и практиковать снова и снова, пока не достигнете полного понимания. Все начинается с обучения, но, оказавшись на месте, сотрудник компании должен занять должность официального лица, ответственного за безопасность на крыше.

Офицер решает, как попасть на крышу и куда пойдет лестница, путь, по которому команда будет идти по крыше, и где будет вырезано отверстие. Затем офицер компании наблюдает за бригадой, выполняющей фактическую резку, следя за тем, чтобы они не ходили по своим срезам, не сходили с крыши и не ходили по тем местам, которые не были проверены на слабость.

Штурмовики вошли в это сооружение незадолго до вертикальной вентиляции. Произошла небольшая обратная тяга, которая вылетела в переднее окно, что привело к сильному нагреву и быстрому распространению огня в салоне. Атакующий экипаж пропустил начальную пожарную комнату, поскольку она была заблокирована входной дверью, когда она открылась.Атакующая команда, совершившая эту атаку, может из первых рук рассказать вам о преимуществах вертикальной вентиляции, поскольку они испытали ее изнутри. Перед тушением была проведена вертикальная вентиляция, что сделало условия внутри более благоприятными для выполнения экипажем своей цели. (Фото / Крис ДельБелло)

Зондирование крыши

Зондирование кровли не должно выполняться с помощью башмака 10-го размера.Если загрузка прошла, у вас уже проблемы. Зондирование крыши также не достигается простым постукиванием топором в дюймах перед каждым сделанным шагом.

Зондирование должно производиться с помощью крюка длиной 6, 8 или 10 футов или другого инструмента с некоторой длиной. Идея состоит в том, чтобы провести головкой инструмента через крышу, когда вы идете к месту, где должна быть вентиляция. Опять же, вы хотите ударить по поверхности крыши, а не постучать по ней.

Когда инструмент, находящийся на расстоянии 6, 8 или 10 футов перед вами, проходит через настил крыши, ОСТАНОВИТЕСЬ. Может быть, даже сделаем шаг назад, и тогда бригада начнет резку.

Прогулка по крыше

При ходьбе по скатной крыше мы хотим как можно больше проходить по самым сильным участкам.Самые сильные стороны крыши — гребни и впадины. Здесь брус укрепляют балками. Однако имейте в виду, что многие современные остроконечные крыши вообще не имеют коньковой доски. Важно, чтобы каждый член экипажа следил за офицером, измеряющим крышу, и не сбился с пути.

Проветривание крутых скатных крыш или сомнительных крыш с башни или кончика лестницы требует общения, координации и совместной работы оператора башни или оператора поворотной платформы.Это также требует дополнительного обучения и умения владеть обоими руками. Не все отверстия можно вырезать из предпочитаемой позиции или сильной стороны. (Фото / Сандра ДельБелло)

Когда офицер решает, где резать, он также определяет безопасную рабочую зону на настиле, за которую пожарная команда не должна выходить. Затем офицер будет наблюдать и обеспечивать безопасность экипажа, работающего над открытием крыши.

Лестницы кровельные

Кровельные лестницы делают работу на крыше намного безопаснее.Даже на неброских или сомнительных крышах вертикальная вентиляция все же может быть реализована, потому что лестница на крыше будет поддерживать весь вес пожарного и равномерно распределять его между коньком и несущей внешней стеной.

Если позволяет укомплектование персоналом, лучше использовать лестницу на вторую крышу. Это позволяет двум участникам прорезать одно, но более крупное вентиляционное отверстие, даже не ступая ногой на крышу.

Кровельные лестницы не всегда подходят, иногда из-за конструкции крыши.Правильная техника звучания становится обязательной в таких ситуациях.

Работа от антенны

Работа с антенной — тоже хороший вариант, если таковой имеется. Однако этот метод требует еще большего обучения, чтобы быть эффективным и действенным. Это требует координации между пожарным, выполняющим фактическую резку, и оператором у поворотного стола.Я видел хорошие результаты у экипажей, которые регулярно тренируются; к сожалению, я также видел прекрасные примеры пустой траты времени и ресурсов.

Изображение слева: Работа с воздушной лестницы требует дополнительной координации и связи между офицером и оператором, находящимся у поворотной платформы. (Фото / Брэндон Джейкоб) Изображение справа: Работа с подъемной лестницы требует практики, чтобы быть эффективным и действенным. Пожарные должны тренироваться и тренироваться, чтобы владеть пилой обеими руками. Подъемная лестница не всегда сможет обеспечить вам оптимальное рабочее место.

Вырезание отверстия

Есть много способов проделать отверстие в настиле крыши. Мой совет — не усложнять. Избегайте новых техник, которые вы можете найти на случайных каналах YouTube, которые рекомендуют вам менять положение ног или много ходить, или даже техник, которые требуют, чтобы вы вытаскивали пилу из настила больше раз, чем вы бы на самом деле резали.

Всегда стремитесь к большему отверстию. Отверстие 4 x 4 фута дает вам отверстие площадью 16 квадратных футов, а отверстие 6 x 6 дает вам отверстие площадью 36 квадратных футов.

Среди пожарных есть поговорка про вентиляционные отверстия. В голове и в учебниках отверстие должно начинаться с минимального размера 4 x 4. Что ж, чем выше крыша и чем круче ее наклон в сочетании с фактическими условиями пожара, тем меньше становится вентиляционное отверстие.Это связано с отсутствием надлежащей подготовки и опыта, а также с реальным присутствием страха или дискомфорта.

При резке вы хотите следить за глубиной вашего прутка или лезвия по двум причинам: 1) мы не хотим прорезать какие-либо опорные элементы под настилом, и 2) мы не хотим поднимать или тянуть какую-либо проводку или воздуховоды, которые могут быть прикреплены к нижней стороне настила на низкой крыше. Поднятие проводки внутри воздуховода положит конец тому, что в противном случае должно было быть быстрой операцией.Теперь вы будете вынуждены использовать этот топор с откидной головкой, мы все надеемся, что кто-то вспомнил, чтобы приносить такие ящики.

Небольшая хитрость, позволяющая сэкономить время или увеличить вентиляционное отверстие: если вы видите коньковое вентиляционное отверстие, установленное на остроконечной крыше, не тратьте время на прорезание верхнего слоя. Достаточно будет ваших вертикальных разрезов. Верх террасной доски уже не крепится к коньковой доске, только к стропилам. Вместо этого добавьте верхний надрез к вашим вертикальным надрезам для большего отверстия с тем же количеством надрезов.

Пробивка

Вентиляция не завершится, пока вы не пробьете потолок. Необходимо открыть потолок, чтобы дым и тепло проникли в чердак, а затем вышли через вентиляционное отверстие.

Здесь важен правильный выбор инструмента. Вам понадобится инструмент, достаточно тяжелый, чтобы облегчить работу, и с достаточно большой площадью поверхности, чтобы удалять большие участки за раз.Я бы не выбрал простую удочку для этой функции. Кровельный крюк или крюк для мусора будут хорошим выбором.

Кроме того, определение размеров крыши зависит от выбора инструмента для этой функции.

Чем круче уклон крыши, тем дольше потребуется выбор инструмента. Вы же не хотите оказаться на крыше со своим любимым шестифутовым крюком, когда вам нужен трехметровый крюк.

Некоторые скаты крыши требуют открытия потолка изнутри для обеспечения вентиляции.

Скоординированная атака

Сегодняшнее определение скоординированной атаки немного отличается от определения прошлых лет.

В прошлом идея вертикальной вентиляции заключалась в том, чтобы дать возможность сжатому дыму и нагретому воздуху выйти перед отправкой атакующей команды, что сделало условия более безопасными, обеспечивая видимость и даже предотвращая обратную тягу.Это также позволило более быстро продвинуться к очагу пожара.

Исследования, координируемые как NIST, так и UL, предоставили пожарным доказательства для принятия решений по управлению потоком. Вертикальная вентиляция является неотъемлемой частью этого обсуждения. Время принятия решения о предоставлении вертикальной вентиляции необходимо тщательно согласовывать с производителем двигателей. В местах, где расположены близлежащие компании или где вместе прибывают надежные бригады двигателей и грузовиков, ранняя вертикальная вентиляция является отличной стратегией для улучшения условий для быстро продвигающейся бригады двигателей, которые немедленно начнут поливать воду.

В регионах, где укомплектованы персоналом, ранняя вертикальная вентиляция при отсутствии готового шланга может означать разницу между утилизацией части здания и созданием парковки.

Опыт и подготовка, а также размер и целостность экипажа будут иметь решающее значение для принятия решения о вентиляции / невентиляции и / или решения о том, идти ли на крышу.

Тактически осведомлен — значит безопасен

Вертикальная вентиляция была одной из основных тактик с самого начала современного пожаротушения.

Он так же прост в использовании, как и гладкоствольное сопло. Если вы откроете гладкоствольное сопло, вода будет выходить в зависимости от размера наконечника и давления в насосе. Это так просто.

Если вы проветриваете крышу, дым и тепло выходят в количестве, эквивалентном размеру отверстия и давлению внутри дома.

Единственная причина опасаться вертикальной вентиляции — отсутствие обучения и понимания. Наши члены должны быть обучены полному пониманию — пониманию, когда необходима вертикальная вентиляция, определению того, безопасна ли крыша для эксплуатации, пониманию метода доступа, знанию методов, которые будут использоваться, чтобы фактически вырезать вентиляционное отверстие, и поиску способы сделать вертикальную вентиляцию более безопасной.

Давайте научим наших сотрудников быть безопасными, удобными и тактически осведомленными при вертикальной вентиляции.

[Читать дальше: Время обучения: руководство для должностных лиц компании по предотвращению рисков ]

[Далее: пройдите тест: что вы знаете о вертикальной вентиляции?]
