Как соединить три розетки от одного провода: Подключение нескольких розеток в квартире | Полезные статьи

как сделать работы своими руками, установить тройное устройство и подсоединить по схеме

Обычно в помещении обустраивается несколько розеток, однако их не всегда хватает для подключения необходимых бытовых приборов. Поэтому часто монтируются двойные и даже тройные изделия, чтобы использовать электричество без удлинителя или сетевого фильтра. Это актуально для кухни и рабочей комнаты с оргтехникой и компьютером. Но подключить тройную розетку немного сложнее, чем обычную одинарную.

Содержание

• 1 Что собой представляет устройство из 3 разъемов?
• 2 Плюсы и минусы
• 3 Зачем нужна установка?
• 4 Основные разновидности
• 5 Комплектующие для сборки
• 6 Как установить своими руками?
  • 6.1 Разметка стен
  • 6.2 Высверливание отверстия
  • 6.3 Фиксация подрозетника в бетонной стене
  • 6.4 Схема подключения
• 7 Как подсоединить выключатель?
• 8 Техника безопасности

Что собой представляет устройство из 3 разъемов?

Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

• керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления;
• декоративную пластиковую коробку;
• металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом. Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили. Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия. Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания.

Совет

Среди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника.

Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Плюсы и минусы

Для установки в кухне или комнате бытовых приборов используется несколько розеток. Однако с каждым годом выпускаются новинки, которые подключаются к бытовой сети и существенно упрощают жизнь. Яркий пример:

• кондиционеры;
• вентиляторы;
• локальные обогреватели;
• приборы для ухода за волосами, ногтями, внешностью;
• увлажнители и ионизаторы воздуха, множество других изделий.

В кухне вовсе может быть огромное количество крупной и мелкой бытовой техники, которая работает только от сети (о расположении розеток на кухне читайте тут). Чтобы не приходилось устанавливать несколько сетевых фильтров, создавая повышенную нагрузку на электросеть, или постоянно переподключать разные приборы в свободных гнёздах, устанавливают тройные розетки. Тогда получается обеспечить постоянное подключение для трёх приборов вместо одного. Это существенно облегчает жизнь, позволяет более удобно организовать пространство без лишних проводов. Преимущества:

• невысокая цена;
• удобство эксплуатации;
• лёгкий монтаж;
• в случае появления неисправности легко отремонтировать;
• могут устанавливаться в подрозетники одинарных предшественников, поэтому сменить одинарную розетку на тройную труда не составит;
• не требует подведения дополнительной проводки;
• обладают безопасным креплением;
• надёжны.

Многим нравится установка вместо тройной несколько одинарных, но близко установленных. Часто это связано с недостатками прибора:

• Многосекционные блочные отличаются крупными габаритами, что часто приводит к их механическим поломкам, поскольку повышается нагрузка от нескольких вилок приборов.
• Необходимо рассчитывать максимально допустимую нагрузку. Если подключить сразу 3 мощных электроприбора, то перегореть могут розетка, контакты и вся проводка до распределительного короба, что требует трудоёмкого ремонта.
• Поскольку вес от трёх вилок разных приборов постоянно будет воздействовать на всю конструкцию, то со временем будет разрушаться декоративное покрытие и корпус из пластика. Это может стать причиной короткого замыкания.

Важно

Чтобы предотвратить эти недостатки, необходимо перед установкой правильно рассчитать мощность подключаемых в неё приборов и взять небольшой запас. Все крепления элементов выполнять качественно.

Зачем нужна установка?

Возможность подключения тройной розетки нужна для организации питания сразу для трёх электроприборов. Чаще всего такие розетки требуются для кухни и комнат с установленным компьютером, оргтехникой, телевизором и дополнительными акустическими системами. Тогда при небольшой суммарной мощности можно пользоваться одновременно всеми подключёнными изделиями. Необходимо понимать, что для прокладки новой розетки потребуется подсоединить к распределительной коробке проводник, на поверхности стены сделать жёлоб для укладки проводки, высверлить отверстие для подрозетника. Если в квартире сделан ремонт или подобные мероприятия потребуют сложного заделывания покрытий, то лучше заменить одинарное изделие тройным. Это повысит функциональность электросети, труда и ресурсов. О том, как установить розетки и выключатели своими руками, узнайте здесь.

Основные разновидности

В общем плане тройные розетки представляют собой пластиковый короб с декоративной накладкой, в которой содержится 3 расположенных внутри треугольника или в линию гнезда. Внутри розетка может состоять из одного или трёх керамических сердечников, которые содержат клеммы с пружинами, где фиксируются фазные и нулевые провода. Может выпускаться продукт с наличием заземления или без него, тогда добавляется ещё одна клемма для подключения провода заземления. Тройные розетки бывают таких типов:

• С5 – стандартная, для вилок советского образца и без провода заземления. В продаже встречаются реже, однако часто можно встретить в квартирах, где ремонт последний раз делался не менее двух десятилетий назад.
• С6 – более современные, содержат разного типа заземление, оснащены более широкими отверстиями под штыри вилки. Представлены в очень широком ассортименте с возможностью выбора походящего дизайна.

В зависимости от модификации розетки выделяют такие категории:

1. с автоматическим выключателем, который срабатывает в ответ на перегрузки;
2. без заземления или с ним;
3. накладные или встраиваемые;
4. внешние (наружные) с защитной крышкой;
5. внутренние, разработанные специально для подключения при организации скрытой проводки.

Ещё можно встретить не цельные тройные розетки, а блочные, которые собираются из трёх отдельных приборов, но фиксируются одной рамкой. При выборе необходимо внимание обращать на размеры, соответствие блоков габаритам рамки.

Совет

Тройные розетки с общим подрозетником — более компактные, простые в установке, но менее безопасные и удобные в использовании.

Комплектующие для сборки

Можно приобрести тройные розетки, но чаще их собирают вручную из отдельных деталей в один прибор. Возможные проблемы подбора комплектующих:

1. Цена изделия существенно выше, чем отдельных трёх розеток.
2. Требования к нему не соответствуют цели установки.

В данном случае выход — самостоятельная сборка из трёх одиночных розеток тройной. Для этого нужны такие детали:

• стандартные одинарные розетки равного размера с номинальным показателем силы тока 16 А;
• накладная рамка, которая объединяет три сердечника одинарных розеток;
• крепёжные элементы, например, шурупы для фиксации декоративной наладки.

Декоративные крышки одинарных розеток не понадобятся, однако их лучше не выбрасывать, а оставить, как комплектующие для одинарных розеток, которые ещё есть в доме, для замены повреждённых или изношенных.

Как установить своими руками?

Для монтажа потребуется чёткое соблюдение нескольких этапов:

1. разметки;
2. высверливания углубления под подрозетник;
3. установка прибора;
4. сборка.

Нужно убедиться, что напряжения в сети нет, для чего отключается подача электричества в электрощите, предупреждаются соседи многоквартирного дома.

Разметка стен

Этап самый важный, поскольку от качества выполнения и ровности нанесения зависит монтаж, удобство фиксации приборов.

Внимание

Необходимо пользоваться строительным уровнем (можно до 1 м длиной), чтобы выставлять прибор строго по вертикали и горизонтали. Это гарантирует простое подключение.

Для успешного монтажа тройной розетки необходимо соблюдать среднее расстояние между центрами элементов. Оптимальная величина равна 7,2 см. Такого размера обычно выпускаются тройные декоративные панели, поэтому несоблюдение размеров приведёт к невозможности установки рамки. К штроблению стен, сверлению углубления под подрозетники необходимо приступать только после выполнения разметки. Исправить углубления или перенести их на несколько сантиметров невозможно без потери прочности фиксации изделия в стене.

Высверливание отверстия

Для высверливания ниши под подрозетник нужна электродрель с корончатым сверлом с победитовым напылением. Это позволит просверлить кирпич, бетон. Чтобы сделать углубления под проводку, используется шлифмашина угловая и зубило с молотком. Углубление делается так:

1. Нужно удерживать дрель перпендикулярно к стене, просверлить на глубину подрозетника с запасом примерно 0,5 см.
2. Зубилом и молотком устраняется средняя часть кирпичной кладки или бетона.
3. При установке в листе гипсокартона используется соответствующая насадка.
4. Сверление выполняют аналогично бетонным или кирпичным поверхностям, но лишнее остаётся внутри коронки. Если такого инструмента нет, то в ГКЛ отверстие вырезается канцелярским или сапожным ножом.

При прокладывании проводки делается штроба шириной от 1 до 3 см в зависимости от типа кабеля, наличия гофры. Для тройной розетки нужен трёхжильный кабель с сечением провода не менее 2,5 мм ².

Фиксация подрозетника в бетонной стене

Для крепления подрозетника используются разные методики в зависимости от материала стены. Вот как можно это сделать:

1. В кирпичную кладку или бетон вставляется короб с фиксацией на алебастр или раствор.
2. При креплении в гипсокартонном листе необходимо вставить в отверстие подрозетник, а затем подкрутить шурупы, которые держат раздвижные лапки. Необходимо подкручивать с таким усилением, чтобы полотно не раскрошилось, при этом прибор не шатался.

Важно

Перед установкой короба в нишу необходимо вырезать в нём отверстие для проводки, которая будет подсоединяться к клеммам сердцевины розетки.

Проводка подключается, когда смесь в нише высыхает.

• Если это алебастр, то потребуется примерно 2–3 часа для застывания раствора.
• Если другой тип смеси, то высыхание будет более длительным.

Нужно дождаться полного застывания, чтобы не сбить расположение короба, не нарушить геометрию.

Схема подключения

Сначала определяют точное место и ориентацию блока тройной розетки, от чего будет зависеть функциональность прибора, его долговечность.

1. Для фиксации тройных розеток на кухне необходимо выбирать место, где будут располагаться несколько бытовых приборов — обычно над столешницей, чтобы не использовать тройники или удлинители.
2. Если установка выполняется в комнате, выполняют монтаж ближе к телевизору или компьютеру — так, чтобы экран маскировал конструкцию.
3. При монтаже в кухне или санузле, где будет повышенная влажность и колебания микроклимата, нужно крепить не ближе 0,6 м от источника воды и не ниже 0,5 м от пола. Это обеспечит безопасность приборов.

Лучше всего проводить розетку до финишной отделки, чтобы не разрушать целостность покрытия стен.

Как подсоединить выключатель?

Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:

1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

Внимание

При коммутации многорожковой лампы необходим трёх- и четырехжильный кабель.

При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя.

Техника безопасности

При выполнении электромонтажных работ с установкой тройной розетки и выключателей необходимо придерживаться техники безопасности:

1. использовать качественный инструмент с хорошей изоляцией;
2. надевать защитную одежду, обувь с прорезиненной подошвой;
3. выполнять действия только днём при хорошем освещении;
4. отключать питание в электрощите, чтобы избежать поражения током;
5. позаботиться о том, чтобы никто не включил электричество: повесить на щиток табличку с предупреждающей надписью, лично предупредить соседей;
6. удостовериться в полном отсутствии проводки в местах, где планируется сверление и штробление стен под электропроводку и подрозетники;
7. хорошо затягивать все винты в клеммах, чтобы не было искрения или нагревания в таких соединениях;
8. работы выполнять в сухом помещении.

Выполнение всех этих рекомендаций убережёт от несчастного случая, обезопасит работы по установке или ремонту электроприборов. Для установки тройной розетки потребуется выполнение таких работ:

1. подготовка;
2. разметка стен;
3. сверление отверстия под короб;
4. сам монтаж.

Необходимо придерживаться правил безопасности при ремонте и установке электроприборов, чтобы не подвергать себя риску поражения током. Поэтому нужно проверять инструменты на предмет отсутствия повреждений в изоляции проводов, силовых элементов, придерживаться инструкции.

Как соединить 2 розетки от одного провода. Монтаж с использованием соединителей

Содержание

1. Как соединить 2 розетки от одного провода. Монтаж с использованием соединителей
2. Подключение розеток шлейфом без распределительных коробок. Схема подключения розеток шлейфом
3. Как сделать разводку от одного провода. Что такое распределительная коробка

Как соединить 2 розетки от одного провода. Монтаж с использованием соединителей

Этот тип соединения выбирают при необходимости подключить розетки, которые располагаются практически вплотную друг к другу.

При шлейфовом подключении магистральный провод, подведенный от силового щитка, поступает к посадочному месту многоместного подрозетника. От него он запитывает первую розетку, от которой через собственные контакты питание идет ко второй розетке, от второй – к третьей.

Все жилы проводника: синяя для нулевого «нулевого», красно-коричневая для «фазного» и желто-зеленая для «заземления» – подключаются параллельно

При монтаже шлейфом приходящий и уходящий кабели соединяют непосредственно на контактной части устройства. По этой причине мастера рекомендуют использовать модели, оснащенные плоским пружинным контактом.

На крайний случай подойдут образцы, контакты которых выполнены в виде прижимаемой болтом пластины. Вовсе не подходят для этой цели устройства, в которых роль контакта исполняет обыкновенный болт.

Одним из обязательных эксплуатационных требований при подключении розеток шлейфом является необходимость снижения переходного сопротивления в цепи между контактными клеммами розетки и контактами электрической вилки.

Для достижения желаемого эффекта клеммам придают формы, которые позволяют увеличить площадь самих контактов, а также силу их сжатия. Сегодня для монтажа защитного нуля часто используют соединители типа «Scotchlok». Клипсовый соединитель этого типа оснащен врезными контактами.

Для создания ответвления клипсовый соединитель монтируют внутри установочной коробки, размещая между днищем устройства и розеточным механизмом

Чтобы использовать клипсовый соединитель, следует выбирать изделия, в которых предусмотрено дополнительное пространство для его размещения.

Через контакт первой розетки подводят фазный провод питающего кабеля и РЕ проводник шлейфа, поступающего дальше на вторую розетку. На втором контакте – нулевые провода питающего кабеля и шлейф ко второй розетке. По такому же принципу выполняют подключение к третьей и последующей розетке, если ее наличие предусматривала схема силовой разводки.

Согласно ПУЭ п.1.7.144 для подключения открытой проводящей части устройства к нулевому или заземляющему проводнику, необходимо производить ответвление в полости предназначенных для этой цели корпусов электроустановочных изделий. К числу таковых относятся и розетки.

Главная задача при подключении розеток, оборудованных заземлением – обеспечить надежное соединение элементов на протяжении всей линии. Ведь если контакт заземления по какой-либо причине перегорит в головной питающей розетке, все остальные участники цепи утратят защитный ноль. А потому при необходимости ответвления заземляющей жилы применяют самый надежный тип соединений – опрессовку.

Чтобы выполнить опрессовку очищенные концы проводов заводят в полость специальной металлической гильзы и обжимают с помощью ручных пресс-клещей

Способ предполагает помимо применения обычной скрутки проводов дополнительное изолирование и опрессовывание их концов с помощью гильзы. Это обеспечивает бесперебойный контакт элементов цепи и ее высокую механическую прочность.

Подключение розеток шлейфом без распределительных коробок. Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» – коричневого цвета, «нуля» – синего цвета и «земли» – желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание ! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением.

Источник: https://remont.ru-best.com/remont-doma/podklyuchenie-neskolkih-rozetok-v-kvartire-shema-podklyucheniya-rozetok-shleyfom

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Как подключить 3 розетки от одного провода: инструкция по установке и схема

Ни одна существующая система электроснабжения не обходится без розеток, при отсутствии которых невозможно нормальное функционирование бытовых приборов. Из-за постоянного увеличения количества подключаемых к ним устройств заметно возрастает токовая нагрузка на питающие линии. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее количество розеток в которых необходимо увеличить. Пользователям часто требуется подключить 3 розетки от одного провода, не нарушая распределения токов в питающей линии.

Содержание

1. Типы электропроводки
2. Способы подключения
3. Порядок установки
4. Установка изделия с выключателем

Типы электропроводки

Параллельное подключение трех розеток к одному проводу

Прежде чем вы разберетесь, как три розетки подключаются от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их устройства, прописанными в ПУЭ, современная электропроводка имеет две конструкции: закрытую и открытую. В первом случае скрыто прокладывается жгут с проводами, по которым подается напряжение. Для него в стенах и потолке делаются специальные углубления (пазы), в которые укладывается кабель. Преимущества скрытой прокладки:

• Надежная защита от механических повреждений.
• Безопасность эксплуатации электропроводки.
• Отсутствие наружных проводов, ухудшающих эстетику комнат и других помещений.

Недостатком является сложность доступа к кабелю при необходимости его восстановления или полной замены; ремонт потребует больших трудозатрат.

При открытом способе укладка осуществляется по поверхности стен и потолка. В этом случае жгуты размещаются в специальных коробах (кабельных коробах) или в гофре. С их помощью можно скрыть токопроводящие жилы, которые, однако, остаются доступными для осмотра и ремонта.

Преимущества данного метода установки:

• Простота обслуживания и восстановления.
• Возможность при необходимости подключить промежуточную розетку.
• Возможность обустройства электропроводки в стиле «ретро».

Недостатком данной методики является необходимость выделения специальных участков стен для прокладки кабель-каналов или гофры, не заставляя эти зоны мебелью. Чтобы устранить это неудобство, жгуты укладываются в специальные ниши в пластиковых плинтусах.

При выборе подходящего способа прокладки жгута или кабеля исходят из конкретных условий и требований к соединению отдельных элементов электрической сети.

Способы подключения

Способы подключения розеток

Перед подключением множества розеток подряд важно разобраться в существующих способах их подключения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

• Параллельное соединение, при котором розетки должны быть соединены звездой.
• Последовательное соединение, иначе называемое «loopback».
• Комбинированное включение с помощью петли и «звезды».
• Кольцевое соединение.

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на монтажных изделиях. Параллельное соединение «звезда» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный метод (или шлейф) используется, когда на заданной линии включается несколько розеток, установленных друг за другом. Отдельные контакты (фаза и ноль) соединены друг с другом параллельно, последовательный метод вызывается только из-за порядка узлов розетки .

При комбинированном включении отдельными секциями изделия устанавливаются в ряд, после чего с одного из них выставляется «звезда».

Кольцевое соединение представляет собой последовательное расположение розеток, конец которых замыкается на ее начало. Такой способ включения позволяет подключать розетки на крупных объектах: на выставках, в мастерских и торговых залах.

Порядок установки

Гипсокартон — хрупкий материал, работать с ним нужно осторожно

Перед тем, как приступить к самостоятельной установке розеток, необходимо будет ознакомиться с инструкцией по их установке. Проще всего рассмотреть пример, когда они монтируются в гипсокартонную стену. Порядок работ в этом случае выглядит следующим образом:

1. Берется электродрель с насадкой типа «корона», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен соответствовать размеру пластикового корпуса (стакана), используемого в качестве монтажного основания и закрепляемого непосредственно на месте установки.
2. Навесная розетка размещается в стекле и фиксируется в нем с помощью длинных распорных винтов.
3. Необходимо соединить фазный и нулевой проводники, выведенные на контакты, после чего закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в желто-зеленой изоляции ее оголенный конец подключается к клемме заземления на розетке.

На завершающем этапе работ следует подать питание на линию и проверить розетку на работоспособность — подключить к ней любые бытовые приборы.

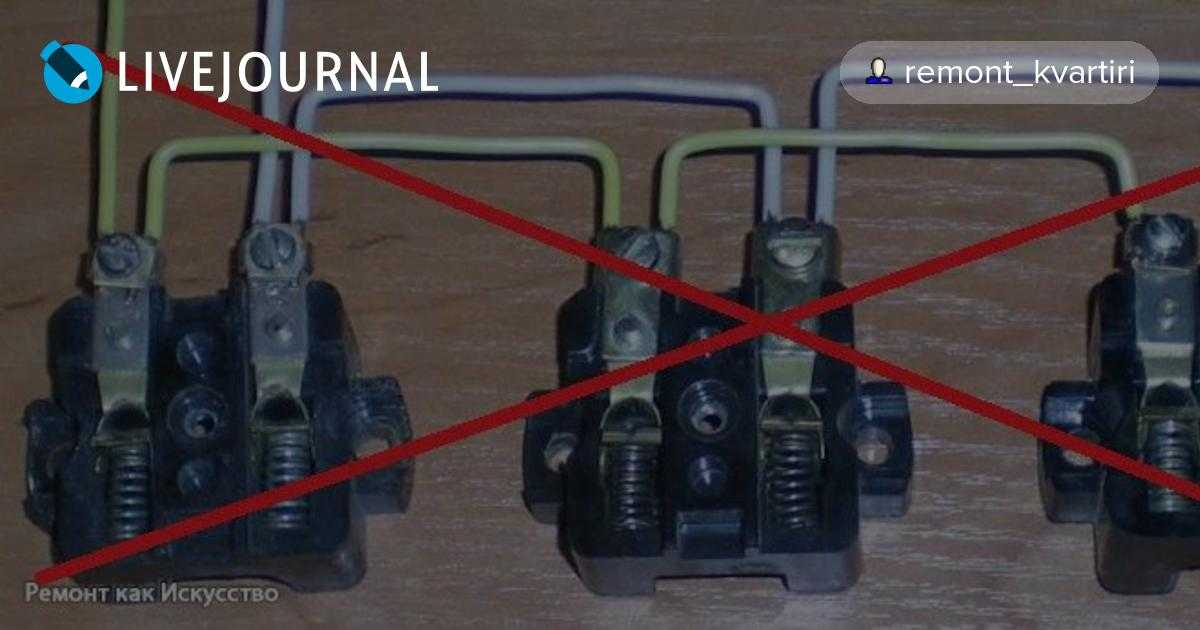

Для правильного подключения нескольких розеток подряд (шлейфом) специалисты советуют обратить внимание на следующие моменты:

• Провод от фазного зажима одного узла розетки протягивается к такому же контакту следующего изделия , и так далее. К такому шлейфу можно добавить весь набор розеток, установленных в данном помещении.
• То же самое проделывают с нулевым проводом, проложенным от соответствующего контакта до второго и последующих изделий, закрепленных на стене.
• При наличии заземляющего проводника с ним выполняются те же операции.

К преимуществам данного способа подключения можно отнести простоту реализации и экономию расходных материалов (проводов). К недостаткам можно отнести ненадежность системы, при которой обрыв одного из проводников приведет к обесточиванию всех последующих розеток, подключенных к этому шлейфу. В этом смысле звездное соединение выглядит гораздо предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подключения розеток является вариант с выключателем, расположенным в том же корпусе. В этом случае операция подключения несколько усложняется, что объясняется особой схемой включения розетки. При подключении к шлейфу фазный провод делается сквозным, его нельзя подключать к обратному контакту выключателя. Если эту розетку отключить, вся линейка следующих продуктов не будет обесточена.

К преимуществам комбинированных конструкций относятся:

• Допустимость исключения из общего контура электроустановки без ущерба для всех остальных ее элементов.
• Удобство обслуживания и ремонта, не связанное с другими розеточными изделиями.
• Эстетика и простота установки.

Единственным недостатком таких устройств с точки зрения потребителя является высокая стоимость. Специалисты отмечают неудобство совмещения розеток с выключателями, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.

Розетки — Ответвление от существующей розетки

Питание ответвления может подаваться от другой розетки на кольце при условии, что от него еще нет ответвления и оно само по себе не является ответвлением. Ознакомьтесь с правилами I.E.E, чтобы обеспечить их соответствие.

1. План новой розетки.

2. Отключите питание на потребителе соответствующей цепи. Если у вас есть съемные предохранители на щитке, отключите питание на щитке и вытащите предохранитель этой цепи.

3. Осмотрите проводку в розетке. Вы должны убедиться, что эта цепь действительно является кольцевой. Если вы не совсем уверены, обратитесь к профессиональному электрику.

• Если он имеет один кабель, то он, скорее всего, является ответвлением и поэтому не может использоваться.
• Если у него два кабеля, это может быть подходящей розеткой на кольце, при условии, что кто-то не неправильно подключил ответвление от другого ответвления.
• Если у него три кабеля, это означает, что он уже питает ответвление и не может использоваться.

Добавление нового кабеля

4. Определив подходящую розетку, к которой можно добавить ответвление, установите коробку для новой розетки в требуемом месте. Метод для этого будет зависеть от того, является ли это коробкой для поверхностного монтажа, скрытой металлической коробкой или коробкой из гипсокартона.

5. Проложите кабель от разъема, который будет питать ответвление, к новому положению разъема.

Подсоедините новую розетку

6. Вставив кабель в розеточную коробку в новом положении, зачистите концы кабеля, готовые к подключению. Подробную информацию об этом см. в нашем Руководстве по зачистке кабеля.

7. Аккуратно разрежьте внешнюю оболочку кабеля бокорезами. Следите за тем, чтобы не порезать изоляцию проводников.

8. Отогните оболочку, чтобы открыть проводники, и зажмите конец оголенного заземляющего проводника плоскогубцами. Протяните провод обратно через оболочку, как сырную проволоку.

9. Отрежьте лишнюю оболочку бокорезами.

10. Разделите проводники и обрежьте изоляцию каждой задней части примерно на 1/2″ с помощью инструментов для зачистки проводов.

11. Изолируйте заземляющий провод с помощью продаваемой отдельно зеленой и желтой изоляции. Его следует обрезать по длине и надеть на провод так, чтобы около 1/2 дюйма оставалось открытым на конце, чтобы соответствовать другим проводникам.

Подключение кабеля к новой розетке

12. Ослабьте винт соответствующей соединительной клеммы. Вставьте коричневый (старый цвет кабеля = красный) проводник под напряжением в отверстие клеммы с маркировкой «L».

13. Убедитесь, что проводник полностью закрыт и что не видно оголенного провода. Затяните винт и убедитесь, что провод надежно закреплен.

14. Повторите процесс для синего (старый цвет кабеля = черный) нейтрального проводника, закрепив его в клемме с маркировкой «N».

15. Повторите процесс для зелено-желтой жилы заземления, закрепив ее в клемме, отмеченной символом заземления.

Только металлические коробки

16. Между штепсельной розеткой и металлической задней коробкой должен быть установлен заземляющий наконечник, где оба выступа крепления розетки являются регулируемыми. Если это то, что у вас есть, отрежьте подходящую длину заземляющего провода от кабеля того же размера, что и используемый для цепи. Оберните его зеленой и желтой оплеткой, чтобы проводник ½ дюйма оставался открытым с обоих концов.

17. Подсоедините один конец этого хвоста заземления к клемме заземления, расположенной сзади металлической монтажной коробки.

18. Подсоедините другой конец этого кабеля заземления к проводу заземления, прикрепленному к клемме, отмеченной символом заземления на розетке.

Крепление розетки

19. Дважды проверьте, чтобы все соединения были подключены к нужным клеммам и были надежно закреплены.

20. Аккуратно задвиньте лицевую панель назад, осторожно сгибая кабели по мере продвижения, чтобы они аккуратно укладывались в коробку.

21. Закрепите лицевую панель стопорными винтами. Затяните винты поочередно, чтобы равномерно отодвинуть пластину назад.

22. Затягивая их, следите за тем, чтобы лицевая сторона была ровной. Одно или оба винтовых крепления будут иметь допуск на небольшую регулировку по вертикали, что помогает в этом.

Подготовка существующей розетки

23. Ослабьте крепежные винты и снимите лицевую панель розетки, к которой вы собираетесь подключаться.

24. Если рядом с другими кабелями достаточно места, протяните новый кабель, идущий к ответвлению, через точку ввода кабеля в коробке. Оставьте достаточно кабеля для подключения.

25. Если нет, снимите одну из других заглушек в коробке, чтобы обеспечить вход для нового кабеля. Если это металлическая коробка, установите резиновую втулку на новое входное отверстие и пропустите кабель.

26. Зачистите и подготовьте конец нового кабеля к подключению. Защитите открытый заземляющий провод зелено-желтой изоляцией.

Подсоединение ответвительного кабеля к исходной розетке

27. Ослабьте винты на соединительных клеммах и вставьте жилы нового ответвления в соответствующие клеммы рядом с существующими кольцевыми главными проводниками.

28. Теперь в клемме с пометкой «под напряжением» («L») будет три коричневых (старый цвет кабеля = красный) проводника. Затяните клеммный винт.

29. Три синих (старый цвет кабеля = черный) проводника будут подключены к клемме с маркировкой «нейтраль» («N»). Затяните клеммный винт.

30. Повторите этот процесс с тремя зелеными и желтыми проводниками в оболочке, подсоединив их к клемме с маркировкой «земля» (символ «земля»). Если у вас металлическая монтажная коробка и между розеткой и клеммой заземления на задней части металлической монтажной коробки имеется заземляющий провод, его также следует подключить.

31. Убедитесь, что проводники надежно закреплены и что изолированная часть каждого из них плотно прилегает к клемме.

Замена розетки

32. Дважды проверьте соединения и вставьте лицевую панель обратно в коробку, осторожно складывая кабели.

33. Закрепите стопорные винты, поочередно затягивая их, чтобы пластина отходила назад равномерно.

34. Затягивая их, следите за тем, чтобы лицевая сторона была ровной. Одно или оба винтовых крепления будут иметь допуск на небольшую регулировку по вертикали, что помогает в этом.
