Как собрать сенсорный выключатель своими руками

Довольно часто приходится менять обычные выключатели электрических приборов на новые из-за их быстрого износа. На смену им появились более надежные сенсорные выключатели (СВ). Принцип их работы максимально простой. Устройства можно изготовить своими руками. На фото ниже изображен выключатель с сенсором, расположенным сверху и индикаторным светодиодом снизу.

Внешний вид сенсорного выключателя

Для включения света достаточно легкого прикосновения к чувствительному элементу. Сенсорные выключатели обычно используют для управления светом, электрическими карнизами и другими устройствами небольшой мощности.

Преимущества СВ

  1. Удобство по сравнению с клавишным выключателем, который еще не всегда сразу переключается. Устройства совершенно бесшумные и нет необходимости прилагать усилия для включения.
  2. Можно выбрать стильные модели, которые украсят помещения.
  3. Гальваническая развязка схемы делает устройство совершенно безопасным. К сенсору можно прикасаться мокрыми руками, выключатель герметичен.
  4. Отсутствие механизмов, которые могут сломаться. Вся схема состоит из электронных элементов.
  5. Возможность совмещения с дистанционным управлением светом, а также создания нескольких каналов включения в одном устройстве.
  6. Возможность изготовления своими руками.

Принцип действия

Любой сенсорный выключатель функционально разделен на три части:

  • чувствительный элемент (сенсор), реагирующий на прикосновение или приближение пальцев;
  • схема на полупроводниках, усиливающая слабый электрический сигнал от сенсора;
  • коммутатор (реле или тиристор), обеспечивающий включение и отключение нагрузки.

На рисунке изображена схема сенсорного выключателя с напряжением питания до 16 В. Она представляет собой простой полупроводниковый каскадный усилитель. Применяется для включения небольших нагрузок. Статического электричества в человеческом теле достаточно, чтобы открыть первый транзистор каскада, если прикоснуться пальцем к оголенному проводнику, подключенному к базе.

Схема простого сенсорного выключателя из трехкаскадного усилителя

В качестве нагрузки на выходе третьего каскада подключен светодиод, служащий для демонстрации работы схемы. В выключателе вместо него устанавливается реле, для которого можно подобрать более мощный транзистор. Сенсором может служить медная фольга.

При прикосновении к сенсору открывается первый каскад, затем сигнал усиливается на следующих двух и на выходе становится равным 6 В. Его достаточно для срабатывания реле, которое своим контактом производит включение лампы (на схеме не показано).

Схемы

На рисунке изображена схема двухкаскадного сенсорного выключателя, который можно сделать своими руками.

Схема выключателя на двух транзисторах

При касании к сенсору Е1 напряжение от тела человека поступает на усилитель через конденсатор С1. В качестве нагрузки подключено реле К1, которое срабатывает при очередном прикосновении, включая или отключая свои силовые контакты питания лампы. Диод VD1 предназначен для защиты транзистора VT2 от перепадов напряжения, а конденсатор С2 сглаживает пульсации.

Реле подбирается на ток срабатывания 15-20 мА (тип РЭС55А или РЭС55Б). Возможно, величину сопротивления резистора R1 придется изменить, чтобы реле надежно работало. Сначала вместо него подключается переменный резистор на 50 Ом и подстраивается, пока не заработает реле от сенсора. Затем замеряется величина сопротивления и находится постоянный резистор с соответствующим номиналом.

В качестве сенсора применяется фольгированный текстолит, медная пластина или металл с антикоррозионным покрытием. Его несложно изготовить своими руками. Если сенсор устанавливают на расстоянии от платы, подводящий провод следует экранировать.

Источник напряжения – это батарейка на 9 В или блок питания от сети, изготовленный своими руками. Вполне может подойти зарядное устройство.

Схему выключателя лучше собрать на плате, но можно и спаять проводами, поскольку деталей немного. Для их соединения между собой применяются проводки длиной 2-3 см. Для подключения к контакту сенсора и реле длина проводников составит не более 10 см.

При пайке важно не перегреть транзисторы и конденсатор на 0,22 мкф.

Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2.

В подобных схемах, когда они под напряжением, прикосновение допускается только к сенсору Е1.

Схема сенсорного электронного выключателя на симисторе

Триггер построен на интегральной микросхеме К561ТМ2 (DD1). С его выхода 1 сигнал поступает на базу транзисторного усилителя тока VT2, эмиттер которого соединен с управляющим выводом симистора VS1. Как только на нем появляется напряжение 3 В, симистор открывается и включает источник света. При следующем прикосновении к сенсору триггер меняет состояние и на выходе 1 появляется противоположный сигнал, выключающий лампу EL1.

Мощность нагрузки для данной схемы составляет не более 60 В. Если ее потребуется увеличить, симистор устанавливается на радиатор.

Существуют схемы с функцией светорегулирования. При кратковременных прикосновениях к сенсору лампа будет загораться и гаснуть. Если держать руку на чувствительном элементе, яркость будет расти, а затем уменьшаться. Подобное устройство удобно применять для настольной лампы за рабочим столом. Можно настроить определенную освещенность, убрав руку с выключателя. На рисунке изображена схема сенсорного регулятора.

Схема сенсорного светорегулятора

Сигнал подается от чувствительного элемента на микросхему К145АП2, а она управляет симистором VS1 через транзистор VT1. Питание подается от сети 220 В. Светодиод HL1 является индикатором напряжения и подсвечивает сенсор в темноте.

Стабилитрон следует подобрать так, чтобы на конденсаторе С5 напряжение, подаваемое на входы 4,5 микросхемы, было в пределах 14-15 В. При его меньших значениях лампа мерцает.

Схема выключателя. Видео

Как собрать сенсорный выключатель по представленной схеме, можно узнать из видео ниже.

Обычные выключатели постепенно вытесняются сенсорными, благодаря своим преимуществам.  После их установки в квартире уже не хочется возвращаться к старой конструкции. Устройства можно изготавливать своими руками, что позволяет экономить денежные средства.

Оцените статью:

Сенсорный выключатель своими руками: конструкция и правила подключения

На чтение 4 мин Просмотров 224 Опубликовано Обновлено

«Умный дом» давно стал реальностью и набирает популярность. Полезные гаджеты и программируемые электроприборы облегчают быт человека. Сенсорный выключатель может быть частью комплекса или использоваться отдельно. Механическое нажатие больше не является единственным замыкающим сигналом. Работа устройства основана на электропроводимости человеческого тела или отражении инфракрасных лучей. Датчик реагирует на легкое прикосновение или движение.

Конструкция «умного» выключателя

Понятие «сенсорный» трактуется по-разному в зависимости от источника. В широком смысле это аналог клавиши или кнопки питания, который реагируют на голос, движение, степень освещенности помещения и т. д. Он не требуют механического действия. В узком смысле — прибор работающий за счет энергоемкости человека. Конечность человека, приближаясь к чувствительной пластине, становится частью электроцепи, замыкает её. За счет действия специального элемента схемы (триггера) не происходит размыкания после отдаления раздражителя, стабильное состояние системы сохраняется. Отсутствие движущихся деталей исключает их поломку и облегчает влажную уборку поверхности.

Составные элементы:

Наружная часть — лицевая стеклянная или пластиковая панель и огнеупорный корпус. Квадратные, прямоугольные модели встречаются чаще круглых. Размер соответствует обычному клавишному выключателю, что позволяет использовать для монтажа стандартное гнездо. Функция крышки защитная и декоративная.

Чувствительный элемент — пластина с ёмкостными сенсорами или пара инфракрасный излучатель+приёмник, могут присутствовать дополнительные датчики. Задача сенсора уловить сигнал извне.

Силовая составляющая — печатная плата с SMD компонентами: блок питания, усилители, микроконтроллер, плата радиоканала, ключ, энергозависимая память.

Иногда в комплект входит дополнительный конденсатор, чтобы предотвратить фоновое свечение газоразрядных ламп в выключенном состоянии.

Классификация переключателей

Чтобы правильно выбрать коммуникатор, следует исходить из назначения помещения, количества и характеристик светильников. По параметру напряжению устройства бывают:

  • 220 В — стандартный показатель для большинства приборов;
  • 12 В — подойдёт к LED лентам и некоторым другим типам осветителей.

По количеству подключённых источников света применяют одинарные, двойные, тройные выключатели. Большее количество удобнее контролировать дистанционным пультом.

По виду ключа можно выделить:

  • с электромагнитным реле — замыкание происходит механически, поэтому контакты со временем обгорают;
  • оснащённые симистором — полупроводниковый прибором.

Типы чувствительного элемента в бытовых переключателях:

  • ёмкостный — требует легкого касания;
  • оптический — реагирует на движение или уровень освещённости;
  • высокочастотный — настроен на присутствие, заполненность помещения (объёма), движение.

Дополнительные функции:

  • датчики движения, объёма, звука;
  • беспроводное управление;
  • плавное снижение яркости при выключении;
  • таймер.

Сенсорные переключатели расширяют возможности освещения, упрощают управление, позволяют экономить время и затраты электроэнергии. Они могут быть автономными или монтироваться в корпуса светильников: торшеров, настольных ламп, LED профилей.

Самостоятельная сборка сенсорных коммуникаторов

Главный минус «умных» выключателей — цена. Наличие базовых знаний электротехники поможет собрать самоделку. Домашние умельцы используют 3 основных варианта сборки.

Схема сенсорной кнопки на транзисторах самая простая. Для её осуществления потребуется макетная плата, на которой монтируются последовательно соединенные транзисторы КТ315 и электромеханическое реле, параллельно с которым обязательно нужно установить защитный диод. Сенсором послужит провод от базы транзистора, подключаемого к сети. Цепь можно усложнить, добавив перед реле оптрон и триггер (таймер NE555 или микросхема К561ТМ2). Такая модификация позволит сети фиксировать команду.

Инфракрасный сенсорный выключатель своими руками можно собрать, добавив в схему генератор прямоугольных импульсов. Для увеличения тока от генератора поможет инфракрасный мигающий светодиод. На микросхеме устанавливается временной интервал. Он определяет, через какое время после прекращения поступления сигнала выключится свет. При попадании отражения луча на фотоприёмник, счётчик К561ИЕ20 или CD4040 выдаст единицу, цепь замкнётся. При отсутствии сигнала на всех выводах логический ноль, не поступает напряжение, управляющий транзистор не пропускает ток.

Схема инфракрасного выключателя

Сенсорные выключатели промышленного производства можно доработать и расширить площадь чувствительности. Под крышкой нужно найти ёмкостный элемент и припаять к нему тонкий проводок. После чего проводник уложить увеличивающимся кольцами до заполнения всего периметра. Вернуть на место защитную панель.

Переключатели приспосабливаются не только под светильники, но и в качестве дверного звонка, раздвигателя штор и прочее. Все детали можно приобрести на радиорынках или китайских интернет-платформах по бюджетной цене.

Безопасность при монтаже

Перед установкой обязательно обесточить сеть, опустив рубильник защитного автомата в распределительном щитке. Сенсорные коммуникаторы монтируются без лицевой панели. Соблюдается правило полюсовки. Если в линии есть заземляющий провод, он подключается на промаркированный контакт. Концы многожильного кабеля опрессовывают или заслуживают, чтобы плотно зафиксировать и избежать перегрева.

Нельзя использовать приспособления с явными повреждениями или не рассчитанные на заданную нагрузку сети. Самодельные сенсорные выключатели света 220 В не всегда выдерживают — большинство домашних схем рассчитаны на низковольтных потребителей.

Нельзя начинать монтаж до ознакомления с инструкцией производителя.

виды, устройство, принцип работы и подключение

Развитие технологий затронуло все сферы жизни человека, в том числе обустройство дома. Один из примеров — сенсорный выключатель света. Это устройство значительно повышает комфорт нахождения в помещении и позволяет управлять освещением с помощью прикосновения. И это не единственное преимущество.

Особенности конструкции и принцип работы

Сенсорный выключатель срабатывает даже при слабом прикосновении к кнопке. Состоит из трех основных элементов:

  1. Блок управления. Система обрабатывает внешний сигнал и передает его нужным деталям.
  2. Устройство коммутации. Дает нагрузку электрической сети, смыкающей и размыкающей цепь и меняющей силу тока на светильник.
  3. Сенсорная (управляющая) панель. Предназначена для восприятия касаний или сигналов с пульта дистанционного управления. В современных устройствах к сенсору можно не прикасаться, достаточно провести рядом рукой.

Стандартные модели выключателей наделены следующими возможностями:

  1. Включают/выключают свет, регулируют яркость.
  2. Контролируют работу отопительной техники и сообщают об изменениях температуры.
  3. Открывают/закрывают жалюзи.
  4. Включают/выключают бытовую технику, подсоединенную к выключателю.

Из дополнительных функций очень полезен датчик движения.

к содержанию ↑

Система классификации

Сенсорные выключатели бывают разных видов, которые подбираются в зависимости от потребностей жилого дома или офиса.

С пультом управления

Используется в таких случаях:

  • выключатель находится в неудобном месте, и его нельзя оттуда перенести;
  • в квартире/доме проживает человек с ограниченной подвижностью;
  • выключатели расположены на высоте, куда не достанут дети;
  • есть необходимость изменить яркость света, не вставая с кровати.

Для работы с конструкцией такого вида не обязательно использовать специальный пульт. Подойдет универсальный, подключаемый одновременно к двум, трем и более приборам.

к содержанию ↑

С таймером

Устройство имеет массу преимуществ:

  1. Бесшумная работа.
  2. Простота установки.
  3. Безопасность. Если цепь разорвалась или произошло замыкание, выключатель автоматически переходит в выключенное положение.
  4. Привлекательный внешний вид. Корпус устройства может быть окрашен в любой цвет.
  5. Два цвета для индикации работы. Красный сообщает о включении подсветки, синий — о выключении.
  6. Прочность и надежность. Для изготовления изделий используется специальное стекло. Края тщательно шлифуются. Благодаря этому выключатель становится безопасным и простым в уходе.
  7. Универсальность. Работает с любым типом ламп, будь то светодиодные, галогеновые или лампы накаливания.

Сенсорные выключатели с таймером отличаются большим набором функций и экономичностью.

к содержанию ↑

Оптико-акустические выключатели

Реагируют на звук или движение — хлопок, произнесенное слово или какой-либо жест. Главное, чтобы все это происходило в зоне действия датчика.

Что такое диммеры

Сенсорные выключатели с диммером позволяют менять уровень освещения в помещении. Обычные устройства работают в двух режимах — включено/выключено. Диммер дает возможность регулировать яркость света на свой вкус.

Устройства с таким приспособлением имеют важные преимущества:

  1. Благодаря возможности менять яркость, помогают снизить количество потребляемой электроэнергии. Показатель уменьшается на 50%.
  2. Дают возможность подстраивать освещение под ситуацию. Например, вечером после напряженного трудового дня можно снизить яркость до полумрака.
  3. Если в помещении несколько выключателей, с помощью диммера можно акцентировать внимание на одной из частей интерьера.

Конструкции с диммерами не работают с энергосберегающими и люминесцентными лампами.

к содержанию ↑

Устройства для монтажа светодиодной подсветки

Выключатели, которые можно подключать к светодиодным лентам, также носят название диммеров. Они включают, выключают и регулируют яркость источника света.

Чаще всего такие устройства являются частью схемы освещения подъездов или системы «умный дом», а также акцентируют внимание на какой-либо детали помещения.

Преимущества

Сенсорные выключатели, по сравнению с классическими устройствами, имеют массу достоинств:

  • могут работать с любыми источниками света и электроприборами;
  • позволяют экономить электроэнергию;
  • отличаются надежностью и длительным сроком эксплуатации;
  • выполняют множество функций;
  • устройства легко монтировать;
  • работают практически бесшумно;
  • безопасны для человека;
  • сенсор срабатывает даже в том случае, когда к нему прикасаются мокрыми руками.

В одном устройстве можно оборудовать несколько коммутационных систем.

к содержанию ↑

Как не ошибиться с выбором

При выборе сенсорного выключателя в первую очередь необходимо смотреть на максимальные и минимальные ток и напряжение. Обычно значения указаны на упаковке или самом устройстве. Если они сильно отличаются от характеристик сети, придется установить стабилизатор.

Также стоит помнить и о других параметрах:

  • количество подключаемых к одному выключателю устройств;
  • потребность в диммере;
  • нужен ли таймер, который в автоматическом режиме включает/выключает свет или приборы;
  • принцип работы: с помощью прикосновения или пульта дистанционного управления.

Когда набор функций и свойств определен, можно переходить к внешним характеристикам. К примеру, заранее решить, стеклянная или пластиковая будет у выключателя панель управления.

к содержанию ↑

Фирмы-производители сенсорных выключателей

Компания-производитель выключателя является немаловажным фактором, определяющим его выбор. Специалисты рекомендуют отдавать предпочтение тем, которые имеют хорошую репутацию в данной сфере:

  1. Basalte. Производит изделия премиум-класса. Они отличаются необычным дизайном и высоким качеством. На передней панели, которая часто изготавливается из стекла, есть указатели, играющие роль подсветки.
    Также компания выпускает выключатели, которые можно встраивать в систему «умный дом». Цена изделий зависит от сложности их исполнения.
  2. Legrand. Французская компания, производящая большой спектр электротехнических товаров. Изготавливаемые ею выключатели наделены большим количеством функций. Относятся к дорогому ценовому сегменту.
  3. Livolo. Российская компания, которая появилась на рынке электротехники совсем недавно. Отличительной особенностью изготавливаемых ею сенсорных выключателей является их доступная цена.

к содержанию ↑

Тонкости подключения

Монтаж сенсорного выключателя ничем не отличается от установки обычного устройства. Он проходит в несколько этапов:

  • отключить электричество;
  • снять старый выключатель;
  • снять с нового изделия верхнюю панель;
  • соединить провода с предназначенными для них клеммами;
  • поставить рабочий механизм выключателя в монтажную коробку;
  • закрепить устройство, используя распорки и специальные винты;
  • зафиксировать панель.

Подключение двухклавишной модели осуществляется по такой же схеме. Чтобы не запутаться, рекомендуется использовать те кабели, которые имеют разноцветные жилы.

Аналогично подключаются и проходные выключатели. Они позволяют управлять источником света или техникой из разных мест. Это удобно при наличии в квартире/доме длинного коридора.

Есть вариант необычного монтажа — не на стене, а в зеркале. В таком случае выключатель должен состоять из блока управления и инфракрасного датчика. Он срабатывает не от прикосновения, а от движения.

к содержанию ↑

Как сделать сенсорный датчик своими руками

Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:

  • реле с напряжением 6–12 В;
  • часть фольгированного текстолита, которая будет играть роль сенсора;
  • импульсный диод с напряжением от 100 В.

Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.

Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.

Подключение происходит по схеме:

Эта схема имеет важные особенности:

  • на выходе находится единица;
  • транзистор открыт;
  • контакты от реле должны соединяться с клавишей;
  • работа инфракрасного датчика осуществляется благодаря генератору импульсов;
  • чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.

Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.

Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.

Сенсорный выключатель света: виды, устройство, принцип работы и подключение

КАК СДЕЛАТЬ СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ

Наше тело обладает определенным электрическим сопротивлением, поэтому нельзя просто взять два куска провода руками и замкнуть цепь низкого напряжения постоянного тока, чтобы например загорелся светодиод. Но это не значит что ток вообще не течет, просто кожа обладает таким большим сопротивлением (около 100 000 Ом в зависимости от сухости), что сила тока, протекающего через неё чрезвычайно мала. А если это небольшое количество электрического тока можно  увеличить с помощью электронного усилителя, то можно использовать палец в качестве переключателя, который замыкает цепь, чтобы  к примеру зажечь светодиод или подать звуковой сигнал.

Схема сенсорного выключателя

Чтобы собрать сенсорный выключатель, подберите указанные детали для схемы. Если используете макетную плату для тестовой сборки, то просто сделайте как на фотографии.

Процесс сборки схемы

  1. Изучите светодиод и определите где положительный вывод, который обычно длиннее.
  2. Удерживая транзистор плоской стороной к себе и опустив ножки, найдите коллектор (левая ножка), базу (центральная ножка) и эмиттер (правая ножка).
  3. Соедините транзисторы так, чтобы эмиттер транзистора первого каскада был соединен с базой транзистора второго. Подключите эмиттер транзистора второго каскада к минусовой шине питания на макетке. Добавьте короткую перемычку от базы первого транзистора к неиспользуемому ряду на макетной плате.
  4. Поместите резистор 100 кОм между первым транзисторным коллектором и положительной шиной питания. Подсоедините положительный провод светодиода к плюсовой шине. Вставьте резистор 220 Ом между отрицательным проводом светодиода и коллектором второго транзистора.
  5. Теперь можно использовать 2 перемычки, расположенные вертикально на макетке, для создания сенсорной кнопки. Подключите активный зуммер параллельно светодиоду, если надо. И в конце подключите аккумуляторную батарею 6 В к положительным и минусовым силовым шинам.

В этой схеме транзисторные усилители соединены последовательно, чтобы обеспечить усиление в несколько сотен раз превышающее исходный ток. Когда касаемся неизолированного провода, подключенного между шиной 6 В и другого к базе транзистора, подключенной к резистору 100 кОм, только небольшое количество тока течет от батареи через палец к базе.

Но этот небольшой ток усиливается сначала одним транзистором, а затем вторым, увеличивая его настолько, чтобы зажечь светодиод и подать звуковой сигнал. Практических применений этого модуля может быть масса — например сенсорный LED фонарик, который начинает светить как только вы берете его в руки (пару проводов на корпусе) и тут же гаснет, стоит его положить на место.

   Форум

   Форум по обсуждению материала КАК СДЕЛАТЬ СЕНСОРНЫЙ ВЫКЛЮЧАТЕЛЬ


ПРИМЕНЕНИЕ МОТОРА ОТ HDD

Куда применить отжившие свой век моторы от винчестеров ПК — подключение такого двигателя и варианты идей.


РОБОТ ЕЗДЯЩИЙ ПО ЛИНИИ

Простая транзисторная схема робота следующего по нарисованной линии. Без микроконтроллеров и дорогих деталей.



Сенсорный выключатель света, как сделать своими руками

Прогресс обеспечил, почти для каждого жителя планеты, гигантское количество свободного времени, избавив людей от множества трудных, нудных и однообразных действий. Сейчас их выполняют различные механизмы и устройства. Они работают на производствах, обеспечивают удобство быта и комфорт окружения, освещают жизненное пространство. Функционирование большинства из них построено на физических принципах движения тока по проводникам и преобразование его в механическую, тепловую или световую энергию. Соответственно, вся работа устройств и аппаратуры строится на прерывании течения электронов в каналах питания и его продолжении. Для этого используются, как автоматические контактные системы на основе реле, так и ручное управление: кнопками, тумблерами или переключателями.

В своей основе, обычный прерыватель не всегда удобен. У него есть несколько довольно существенных минусов. Работа такого устройства строится на одном принципе — он соединяет разрыв цепи питания при помощи механической контактной системы. Что значит, в случае достаточно мощной нагрузки, в момент соприкосновения, происходит мини-искра в точках касания. Соответственно они нагреваются, оплавляются или покрываются не допускающим течение тока нагаром. К тому же происходит постоянный механический износ движущихся элементов конструкции. Что приводит впоследствии к выходу из строя выключателей в общем. Мало того, для ручной смены состояния необходимо некоторое физическое усилие. Оно кажется ничтожным в отношении одного применения, но если их требуется множество, иногда даже — сотни тысяч, то соответственно вырастает и нагрузка на мышцы.

С развитием техники были придуманы несколько видов переключателей, в которых не происходит механической работы, а соответственно нет движущихся частей, соприкосновения контактов, искры. Одни, но не единственные из таких, — сенсорные. В общем случае — это проводящая пластина, прикосновение к которой человеком, запускает подачу тока на потребляющее устройство.

В последнее время, в быту, получил широкое распространение сенсорный выключатель света. Удобство, надежность и безопасность такого прибора постепенно приводит к отказу от классических прерывателей движения тока в его пользу.

Принцип работы

Основой функциональности наиболее распространенных сенсорных выключателей выступает тот факт, что любой живой организм генерирует некоторую, конечно микроскопическую долю, электричества. Прибор улавливает его, усиливает и отправляет на коммутирующее устройство, которое уже и включает мощную нагрузку.

На представленной схеме, E1 это контактный сенсор, сигнал от которого усиливается в связке транзисторов VT1 и VT2 отправляясь на стабилизированный с помощью конденсатора C2 и диода VD1 контур реле K1 включения нагрузки, в качестве реле может подойти BS-115C-12A-DC12V. Конечно, когда прекратиться поступление электрического тока от тела человека, произойдет и разрыв связей в реле. Это так называемая схема «сенсорной кнопки». Для сохранения текущего состояния выключатель должен быть оснащен еще и триггером, поддерживающим последний выбранный режим. Опять же, в проектировании схемы следует учесть и некоторую задержку во времени, чтобы не происходило срабатывания при случайном касании сенсора.

Кроме упомянутого метода определения нажатия, существуют сенсорные выключатели детектирующие тепло тела, а также сопротивление и емкость кожного покрова. Особыми, отдельными видами идут созданные на принципе прерывания потока излучения в самом приборе или определения прекращения внешнего поступления света — фоторезистивные.

Плюсы по сравнению с классическими

Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.

Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.

Минусы применения

Как и у любой техники, сенсорные выключатели обладают определенными минусами. Если речь заходит об изменяющих свое состояние от соприкосновения с кожей человека, то тут на первый план перемещается обеспечение лучшего электрического контакта. С разными не проводящими ток посредниками (перчатками, салфетками, тканью), вызвать срабатывание не получится. Причем это практически не зависит от типа детектора — будь он хоть индукционный, резистивный, или построенный на принципах определения тепла. Работающие на основании пересечения луча света или его изменения лишены этого недостатка. Но, обладают другим — они сильно зависят от чистоты самой оптической системы устройства и текущей нормы потока в помещении. То есть, если выключатель построен по принципу перекрытия пальцем фоторезистора, улавливающего внешний источник света, то там, где постоянно темно его функциональность будет ограничена.

Вообще, чистота контактных площадок или мест касания это достаточно широкая проблемная область сенсорных выключателей. Их необходимо периодически мыть и убирать с их поверхности пыль, грязь и жировые наслоения, мешающие работе детектора.

Некоторые возможности брендовых выключателей

Кроме обычных функций включения и разрыва движения тока касанием, многие фирмы, производящие комплексы контроля сенсорного типа, оснащают их дополнительными агрегатами. Это вполне могут быть системы взаимосвязи между двумя одинаковыми устройствами или дистанционное управление. Первый случай достаточно интересен тем, что для контроля подачи энергии можно использовать не одно устройство, а несколько. Изменяя состояние любого из них, происходит и переключение прочих на выбранный режим работы. Кроме того, использование такой техники оправдано в комплексах «умного дома» или систем сигнализации, где дополнительно к ручному контролю используется автоматический. Примером может послужить охранный комплекс. При обнаружении проникновения, включается свет, производя психологическое воздействие на нарушителя, заодно подсвечивая его для более качественной видео и фото съемки.

Разновидности

Сенсорные выключатели, как обычные, так и проходные, используются во многих устройствах управления техникой. Их часто монтируют в различные пульты и во все те агрегаты и оборудование, которым необходим ручной контроль. В быту, для обеспечения надежности можно встретить сенсорные системы в стиральных машинах, микроволновых и обычных печах, телевизорах, радио, телефонах. Они встречаются практически во всех бытовых устройствах, облегчающих жизнь человека.

Кроме обычного использования в качестве выключателя, получили распространение и диммерные регуляторы. С виду это нарисованная утолщающаяся полоса или круг на корпусе прибора. Проводя пальцем, по которому, и в зависимости от текущей позиции на шкале можно регулировать силу громкости или яркости, устанавливать время или задавать какие-либо средние параметры.

Как и классические, сенсорные выключатели существуют в одноканальном исполнении, или же с возможностью подключения нескольких потребителей тока. Каждым, из которых, раздельно управляют с одного соединителя.

Ошибочно относят к такому типу устройств включения — детекторы движения. Они конечно определяют перемещение объекта в зоне действия сенсора, и могут быть настроены для использования в качестве обычного прерывателя тока. Вот только подобное применение достаточно сложного устройства, не оправдывает себя экономически. К тому же их выход из строя и частота ложных срабатываний выше, чем у классических вариантов сенсорных выключателей.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Сенсорный выключатель своими руками

Рассматривая сенсорный выключатель в плане самостоятельного изготовления, хотелось бы немного отойти от многочисленных схем, представленных в интернете и сделать его более унифицированным. Простая система включения относительно неинтересна и слабо применима в быту. Причин тут множество, но одна из них – чувствительность простых конструкций к характеристикам сети питания и постоянное возникновение ложных срабатываний из-за других электроприборов. Кроме того, очень хотелось, чтобы схему можно было использовать взамен классического выключателя, но с добавлением возможности регулирования яркости света. То есть, со своеобразными диммерными функциями. При этом крайне нежелательно слишком усложнять структуру схемы.

В результате была выбрана такая конструкция:

Устройство подключается на разрыв линии питания нагрузки через контакты F и 0. Встроенный светодиодный индикатор D1 оповещает о текущем режиме работы. Применяются три контактные сенсорные площадки, в качестве которых способен выступать любой проводник от 3 см². Одна дает сигнал на включение устройства, две остальных регулируют яркость света. Управляющей частью служит микроконтроллер AT90S2313, который может быть легко заменен на ATtiny2313.

Общий список элементов схемы:

МаркировкаНоминалПримечаниеАналоги
Конденсаторы
c80.33 мкФ, 400 В
с70.1 мкФ, 630 В
с6100 мкФ, 6.3 ВЭлектролитический
с40.1 мкФ
С1, 5, 9, 10100 пФ
Диоды, стабилитроны
D1
D2диод
D36.2 Встабилитрон
Резисторы
R1330 Ом
R2, 71.2 МОм
R31 МОм
R43 МОм
R5430 Ом, 1 Вт
R61.5 МОм
U1AT90S2313ATtiny2313
Q1BT138-800семисторBTB12-800, Q8015R5
X14 МГцКварцевый резонатор
F13.5 Aпредохранитель

Ошибки при подключении

Основной проблемой при монтаже всегда остается не учет мощности потребителей. У большинства сенсорных выключателей света максимальная проходная нагрузка ограничена до 1 кВт. Превышать ее ни в коем случае не следует. В своем большинстве устройства такого типа не содержат предохранительные элементы, блокирующие излишнюю нагрузку. Отсюда и их относительная пожароопасность при превышении максимума.

Еще одной, относительно частой ошибкой при монтаже сенсорных выключателей света или энергии на 220В служит неверное подключение контактных групп. К примеру, не раз было замечено, что ноль сети электропитания пытаются разделять управляющим устройством, вместо фазы. Конечно, это создает существенные проблемы в его функционировании, оно становится попросту невозможным.

Практикуемое соединение фазы и COM порта для конечных устройств смысла особого не имеет. Все же предназначение у него иное — осуществлять связь с другими коммутаторами или проходными выключателями.

Рекомендации по выбору устройств

Кроме внешнего вида и максимально допустимой мощности потребителя, нужно обратить внимание на класс защиты устройства. В документации к нему, или непосредственно нанесенной маркировкой IPxx на корпусе указывается его степень противодействия внешним факторам. Первое число после латинских букв обозначает сопротивляемость проникновению посторонних предметов, второе — влаги. Интересно, что в раздел предметов отнесена и пыль. К примеру, в помещениях с высоким ее содержанием желательно использовать устройства с маркировкой не ниже IP5x. Что касается воды и влажности, — в санузлах или ванных желательно применять сенсорные выключатели с защитой не меньше IPx3.

Что касается производителей, — конкретную рекомендацию дать сложно. Большая часть из них выпускает качественные и достаточно интересные варианты сенсорных выключателей на любой вкус. Конечно, брать дешевые модели не стоит. Более дорогие и оснащенные изначально коммуникативными возможностями позволяют их впоследствии интегрировать в системы «умного дома», без покупки нового устройства.

Что касается последнего совета, — здесь уже важным становится протокол связи. В идеале это WIFI, но, к сожалению, цена таких выключателей на порядок выше.

Видео по теме

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

схемы подключения, устройство и принцип работы. Статьи компании «Ливоло Украина»

Технологии не стоят на месте, постоянно совершенствуются все предметы окружающего нас быта. Не обошел прогресс и такой привычный всем предмет, как выключатель света. Сегодня в продаже можно встретить сенсорные разновидности. Они отличаются эффектным дизайном, а также простотой управления. Существуют разные модели сенсорных выключателей. Схемы подключения, принцип их работы и устройство будут представлены далее.

Особенности работы

Прежде чем рассмотреть схему подключения сенсорных выключателей, нужно вникнуть в принцип работы этого устройства. Любой прибор представленного типа является датчиком. Он реагирует даже на слабое прикосновение. Человеческий организм обладает слабым электрическим зарядом. Поэтому его может уловить чуткий сенсор.

Представленный прибор состоит из нескольких обязательных компонентов, таких как:

  • Высокочувствительный элемент, реагирующий на приближение человека или прикосновения его к поверхности сенсора.
  • Усилитель сигнала, который собирается на микросхемах или полупроводниках.
  • Устройство коммутации, включающее нагрузку, например, мини-реле или тиристор.

Специалисты утверждают, что приспособления, в схему которых входит тиристор, более надежные. Это объясняется отсутствием контактной части. Со временем последняя может окисляться или подгорать.

Преимущества

Зная схему подключения сенсорного выключателя света, можно выполнить установку прибора своими руками.

Использование его имеет массу преимуществ:

  • абсолютно бесшумная работа;
  • большой выбор моделей;
  • стильный внешний вид;
  • есть гальваническая развязка, что делает эксплуатацию прибора безопасной для человека;
  • сенсор реагирует на прикосновение даже мокрыми и влажными руками;
  • механические поломки невозможны в принципе;
  • длительный срок эксплуатации;
  • в одном устройстве может создаваться несколько коммутационных систем.

Именно эти преимущества делают представленное приспособление популярным. Оно является стильным дополнением современного интерьера.

Разновидности

Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:

  • С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
  • С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
  • Емкостный. Прибор реагирует даже на легкое прикосновение.
  • Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.

Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.

Модели с диммером и для светодиодной ленты

В продаже представлен большой выбор моделей сенсорных выключателей, в конструкции которых предусмотрен диммер. Это позволяет плавно менять интенсивность освещения в комнате. Регулировку можно выполнять также при помощи пульта управления. Это позволит настроить яркость основного освещения или светодиодной ленты.

Схема сенсорного выключателя на 12 В позволяет легко подключить и управлять освещением, которое создает светодиодная лента. Такие приборы называют «диммер». Они также подходят для любых осветительных приборов, которые работают от 12 В. Это компактный и функциональный прибор. Он может применяться с целью создания освещения дополнительного или основного в таких случаях:

  • Создание освещения в подъезде, на лестничных пролетах.
  • Оборудование системы «Умный дом».
  • Создание эффектного дизайна интерьера, зонирования в помещении.

Подобные приборы в большинстве случаев не рассчитаны на работу от сети 220 В. Поэтому такие сенсорные выключатели не подходят для обычной люстры или бра. Нужно учитывать это в ходе покупки.

Маркировка

Обязательно требуется рассмотреть перед покупкой особенности применения, установки, схемы подключения сенсорных выключателей. Livolo – один из самых известных производителей представленного оборудования. Эта компания выпускает сенсорные датчики самых разных типов. Чтобы понять, какими качествами обладает выключатель, нужно рассмотреть его маркировку.

В ходе изучения схемы сенсорного выключателя Livolo и других производителей следует рассмотреть на примере модели VL C702R представленной фирмы расшифровку обозначения.

Первые две буквы маркировки, VL, – это название китайского бренда Livolo. Дальше следует буква С7, но может быть и С6, С8. Это модификация устройства. Дальше можно увидеть цифры 01, 02 или 03. Это количество групп освещения, которые можно подключить к этому прибору. Если сравнивать с механическим выключателем, это могли быть приборы с одной, двумя или тремя клавишами.

В маркировке последние буквы обозначают дополнительные функции прибора. Так, буква R горит о том, что датчик управляется при помощи радиосигнала. Буква D в маркировке говорит о наличии функции диммера, есть регулировка яркости, а буква S – это проходной выключатель. Наличие в маркировке буквы Т говорит о том, что производитель предусмотрел в модели наличие таймера.

Принцип работы

Схема сенсорного выключателя на 12 В и 220 В при подключении особенных отличий не имеет. Чаще всего при отключенном свете на дисплее горит синяя подсветка. Если освещение включено, оно будет светиться красным оттенком.

Сигнал с сенсора подается на усилитель. Далее он поступает на реле исполнителя. Его контакты выключают и включают освещение. Управление может производиться при помощи пульта. Его радиус действия составляет до 30 м.

Сенсорные выключатели имеют защиту, которая срабатывает при отключении сети. В таком режиме происходит переход в исходное выключенное положение. Исполнительное реле выдерживает нагрузку до 1 кВт. При этом ток нагрузки составляет 5 А. Такие приборы рассчитаны на работу от сети до 250 В. Если в системе наблюдаются скачки напряжения, рекомендуется установить стабилизатор.

Процесс подключения

Желая подключить сенсорный выключатель своими руками, схему нужно рассмотреть в инструкции производителя. Она не отличается от подсоединения к сети обычного выключателя. С обратной стороны датчика есть клеммы. Они имеют обозначения, что позволяет соблюдать полярность.

Провод фазы подводится к клемме с обозначением «L», а ноль – к клемме «N». Далее нужно установить выключатель в подготовленное место на стене. Производитель может давать рекомендации о выборе места установки. Например, если в комплекте поставляется пульт, то прибор должен быть виден со всех точек комнаты.

Если модель выключателя реагирует на изменение температуры, ее нельзя устанавливать возле батареи. Обязательно учитывают требования производителя относительно выбора места установки оборудования.

Другие варианты монтажа

Нужно рассмотреть еще несколько особенностей подключения сенсорных выключателей. Схема проходного выключателя применяется при установке осветительных приборов, например, в длинном коридоре.

Нельзя в этом случае одним выключателем разомкнуть электрическую схему светильника в начале и конце пути следования. Это вызвало бы затруднения при подключении. Чтобы этого не произошло, применяются проходные выключатели. Они подключаются по специальной схеме.

Нужно приобрести два проходных выключателя. Выбор их зависит от суммарной мощности электроприборов.

Фаза подается от сети, подводится сначала к первому, а затем второму сенсорному выключателю. Нулевой провод заходит с противоположной стороны. Он проходит через осветительные приборы. От каждой лампы провод подводится к соответствующей клемме второго выключателя (1.1 и 1.2). Затем из этого же прибора от клеммы «COM» отходит еще один нулевой провод. Он проводится до такой же клеммы на первом выключателе. Это позволяет соединить два сенсорных датчика в единую систему.

Установка за зеркалом

В санузле или в коридоре можно установить за зеркалом сенсорный выключатель света своими руками. Схемы подключения таких приборов не отличаются от таковых для обычных механических разновидностей. Такой выключатель монтируют за зеркальным полотном.

Такое приспособление срабатывает без прикосновения к стеклу или панели датчика. У него есть электронный блок и инфракрасный датчик. Проведя рукой в поле контроля чувствительного элемента, можно включить свет. При повторном движении нагрузка будет отключена. Это позволяет создать интерьер без выключателя. Для санузла, особенно в общественном заведении, это крайне важно. Да и для домашнего пользования такое приспособление станет удачным приобретением.

Тонкости подключения

Рассматривая схемы сенсорных выключателей, следует сказать, что обозначение клемм для подключения может быть разным. Перед монтажом нужно ознакомиться с инструкцией производителя. Так, если с обратной стороны сенсорного датчика есть клемма «L1-in», она предназначена для входящей фазы. Провод нагрузки от ламп освещения подводится на клемму «L-load».

В выключателях, которые предназначены для подключения нескольких осветительных приборов или их групп, есть клеммы «L1-load», «L2-load», «L3-load». Соответствующие провода от первой, второй и третьей лампы нужно подводить к соответствующему гнезду для подключения.

Не составит трудностей подключение светодиодной ленты. В этом случае потребуется ознакомиться с инструкцией производителя. Нужно приобретать специальный выключатель, который рассчитан на исходящее напряжение 12В или 24В (в зависимости от типа ленты). Некоторые осветительные приборы этого типа могут быть рассчитаны на работу при напряжении 220В. В этом случае подойдет обычный выключатель.

Чтобы подключить светодиодную ленту, к ней прикрепляют блок управления. Если это многоцветный прибор, перед блоком питания нужно установить контроллер в соответствии со схемой производителя. Провод от блока питания подключается к сенсорному выключателю. Это простая работа, с которой справится даже непрофессиональный мастер.

Настройка

Чтобы прибор правильно работал, нужно знать не только особенности схемы сенсорного выключателя, но и тонкости настройки. Прибор подключается к сети. На него подается нагрузка. При первом включении нужно удерживать пальцем сенсор в течение 5 с. Прибор издаст короткий сигнал.

Дальше нажимают соответствующую кнопку на пульте. Ее удерживают до короткого звукового сигнала. Это означает, что он связался с сенсором. Если кнопок несколько, их привязывают к общей системе аналогичным способом. Чтобы отключить настройку, кнопку пульта удерживают в течение 10 с. Когда прозвучит два коротких сигнала, программа отключится.

К одному выключателю можно подвязать несколько пультов. Можно сделать и наоборот. В этом случае один пульт может управлять несколькими сенсорами.

Самодельный сенсорный включатель

Некоторые пользователи считают, что схема сенсорного выключателя относительно простая. Поэтому сделать такое приспособление своими руками не составит труда. Для этого нужно уметь обращаться с паяльником. Потребуется приобрести соответствующие детали:

  • Транзисторы КТ 315 (2 шт.).
  • Конденсатор электролитического типа 16 В (100 мкф).
  • Сопротивление 30 Ом.
  • Обычный конденсатор 0,22 мкф.
  • Блок питания или мощный аккумулятор с напряжением на выходе 9В.
  • Полупроводник Д 226.

Нужно подобрать подходящий корпус (подойдет от старого выключателя). На лицевой части делают отверстие для подведения проводов. Схему из перечисленных деталей нужно спаять в следующей последовательности.

Собранную конструкцию подсоединяют к блоку питания. Провод нужно припаять к пластине из металла, закрепленной на передней плоскости устройства.

Стоит ли собирать датчик самостоятельно?

Специалисты утверждают, что собрать такой датчик самостоятельно можно, но выглядеть он будет значительно хуже покупной модели. При этом легко можно допустить ошибки при сборке. Решить подобную задачу сможет только радиолюбитель с достаточным опытом. Но даже он не сможет сделать красивый интерфейс, стильный дизайн выключателя. Поэтому проще приобрести такой выключатель в специализированном магазине. Он будет гораздо эстетичнее, а также безопаснее самодельного приспособления.

Сенсорный выключатель, обзор и применение.

Обзавелся я диваном с подобием бара, и сразу решил его модернизировать, ибо по замыслу мебельщиков подсветка бара должна была осуществляться здоровенной лампой, бьющей в лицо как прожектор. Незамедлительно все было переделано под светодиодную ленту, и в завершении было сделано сенсорное управление с помощью героя обзора. За подробностями прошу под кат

Общий вид бара

в центре тот самый прожектор

Посмотрим же на героя обзора.


На корпусе нарисована схема подключения, кстати довольно простая, и другие технические данные. Концы проводов уже зачищены, приятная мелочь.

А теперь залезем внутрь. Корпус легко разбирается


Наиболее интересные детальки это та маленькая платка с черной кляксой — микроконтроллер, и черная трехногая штучка — тиристор MAC 97A6.
Микроконтроллер «чувствует» прикосновение к желтому проводку, и заставляет тиристор включать и выключать нагрузку.

Приступим же к монтажу!

Соединять проводки я решил через колодку — так удобнее и эстетичней.

Тонкие проводки не хотели держаться в колодке, пришлось их утолстить сгибанием вдвое, и залудить, чтоб не растрепались

Колодка прикручена, идем дальше…

Эта штука в синей изоленте — блок питания для светодиодов, который я спаял на коленке как временный вариант, он хорошо показал себя, и я оставил его как постоянный.

подключаем все согласно схеме

Заткнув уши включаем в сеть. Не долбануло, уже хорошо, трогаем железочку на желтом проводе… Горит! трогаем еще раз — не горит. и так по кругу. Все работает превосходно

Прячем все это хозяйство на место, желтый провод подключаем к декоративному патрону лампочки, которую поставили на фабрике. Раньше она служила заглушкой для дыры, а теперь будет в роли кнопки включения света.

Видео работы

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Pinterest

схемы подключения, устройство и принцип работы. Статьи компании «Ливоло Украина»

Технологии не стоят на месте, постоянно совершенствуются все предметы окружающего нас быта. Не обошел прогресс и такой привычный всем предмет, как выключатель света. Сегодня в продаже можно встретить сенсорные разновидности. Они отличаются эффектным дизайном, а также простотой управления. Существуют разные модели сенсорных выключателей. Схемы подключения, принцип их работы и устройство будут представлены далее.

Особенности работы

Прежде чем рассмотреть схему подключения сенсорных выключателей, нужно вникнуть в принцип работы этого устройства. Любой прибор представленного типа является датчиком. Он реагирует даже на слабое прикосновение. Человеческий организм обладает слабым электрическим зарядом. Поэтому его может уловить чуткий сенсор.

Представленный прибор состоит из нескольких обязательных компонентов, таких как:

  • Высокочувствительный элемент, реагирующий на приближение человека или прикосновения его к поверхности сенсора.
  • Усилитель сигнала, который собирается на микросхемах или полупроводниках.
  • Устройство коммутации, включающее нагрузку, например, мини-реле или тиристор.

Специалисты утверждают, что приспособления, в схему которых входит тиристор, более надежные. Это объясняется отсутствием контактной части. Со временем последняя может окисляться или подгорать.

Преимущества

Зная схему подключения сенсорного выключателя света, можно выполнить установку прибора своими руками.

Использование его имеет массу преимуществ:

  • абсолютно бесшумная работа;
  • большой выбор моделей;
  • стильный внешний вид;
  • есть гальваническая развязка, что делает эксплуатацию прибора безопасной для человека;
  • сенсор реагирует на прикосновение даже мокрыми и влажными руками;
  • механические поломки невозможны в принципе;
  • длительный срок эксплуатации;
  • в одном устройстве может создаваться несколько коммутационных систем.

Именно эти преимущества делают представленное приспособление популярным. Оно является стильным дополнением современного интерьера.

Разновидности

Схема сенсорного выключателя света 220 В довольно простая. С установкой датчика справится даже начинающий мастер. В продаже присутствует четыре распространенных модификации подобных приборов. Они отличаются набором дополнительных функций, конструкцией. Самыми востребованными разновидностями являются:

  • С пультом. Этот датчик легко применять для управления светодиодной лентой, бра, точечными осветительными приборами и т. д.
  • С таймером. Это экономичная разновидность, которая расходует минимальное количество электроэнергии. Если в квартире никого нет, датчик отключит свет.
  • Емкостный. Прибор реагирует даже на легкое прикосновение.
  • Бесконтактный. Может реагировать на некоторые особенности обстановки. Это, например, может быть звук, перепад температуры, изменение уровня естественной освещенности или движение.

Сенсорные выключатели могут оборудоваться диммером. Это позволяет управлять яркостью освещения.

Модели с диммером и для светодиодной ленты

В продаже представлен большой выбор моделей сенсорных выключателей, в конструкции которых предусмотрен диммер. Это позволяет плавно менять интенсивность освещения в комнате. Регулировку можно выполнять также при помощи пульта управления. Это позволит настроить яркость основного освещения или светодиодной ленты.

Схема сенсорного выключателя на 12 В позволяет легко подключить и управлять освещением, которое создает светодиодная лента. Такие приборы называют «диммер». Они также подходят для любых осветительных приборов, которые работают от 12 В. Это компактный и функциональный прибор. Он может применяться с целью создания освещения дополнительного или основного в таких случаях:

  • Создание освещения в подъезде, на лестничных пролетах.
  • Оборудование системы «Умный дом».
  • Создание эффектного дизайна интерьера, зонирования в помещении.

Подобные приборы в большинстве случаев не рассчитаны на работу от сети 220 В. Поэтому такие сенсорные выключатели не подходят для обычной люстры или бра. Нужно учитывать это в ходе покупки.

Маркировка

Обязательно требуется рассмотреть перед покупкой особенности применения, установки, схемы подключения сенсорных выключателей. Livolo – один из самых известных производителей представленного оборудования. Эта компания выпускает сенсорные датчики самых разных типов. Чтобы понять, какими качествами обладает выключатель, нужно рассмотреть его маркировку.

В ходе изучения схемы сенсорного выключателя Livolo и других производителей следует рассмотреть на примере модели VL C702R представленной фирмы расшифровку обозначения.

Первые две буквы маркировки, VL, – это название китайского бренда Livolo. Дальше следует буква С7, но может быть и С6, С8. Это модификация устройства. Дальше можно увидеть цифры 01, 02 или 03. Это количество групп освещения, которые можно подключить к этому прибору. Если сравнивать с механическим выключателем, это могли быть приборы с одной, двумя или тремя клавишами.

В маркировке последние буквы обозначают дополнительные функции прибора. Так, буква R горит о том, что датчик управляется при помощи радиосигнала. Буква D в маркировке говорит о наличии функции диммера, есть регулировка яркости, а буква S – это проходной выключатель. Наличие в маркировке буквы Т говорит о том, что производитель предусмотрел в модели наличие таймера.

Принцип работы

Схема сенсорного выключателя на 12 В и 220 В при подключении особенных отличий не имеет. Чаще всего при отключенном свете на дисплее горит синяя подсветка. Если освещение включено, оно будет светиться красным оттенком.

Сигнал с сенсора подается на усилитель. Далее он поступает на реле исполнителя. Его контакты выключают и включают освещение. Управление может производиться при помощи пульта. Его радиус действия составляет до 30 м.

Сенсорные выключатели имеют защиту, которая срабатывает при отключении сети. В таком режиме происходит переход в исходное выключенное положение. Исполнительное реле выдерживает нагрузку до 1 кВт. При этом ток нагрузки составляет 5 А. Такие приборы рассчитаны на работу от сети до 250 В. Если в системе наблюдаются скачки напряжения, рекомендуется установить стабилизатор.

Процесс подключения

Желая подключить сенсорный выключатель своими руками, схему нужно рассмотреть в инструкции производителя. Она не отличается от подсоединения к сети обычного выключателя. С обратной стороны датчика есть клеммы. Они имеют обозначения, что позволяет соблюдать полярность.

Провод фазы подводится к клемме с обозначением «L», а ноль – к клемме «N». Далее нужно установить выключатель в подготовленное место на стене. Производитель может давать рекомендации о выборе места установки. Например, если в комплекте поставляется пульт, то прибор должен быть виден со всех точек комнаты.

Если модель выключателя реагирует на изменение температуры, ее нельзя устанавливать возле батареи. Обязательно учитывают требования производителя относительно выбора места установки оборудования.

Другие варианты монтажа

Нужно рассмотреть еще несколько особенностей подключения сенсорных выключателей. Схема проходного выключателя применяется при установке осветительных приборов, например, в длинном коридоре.

Нельзя в этом случае одним выключателем разомкнуть электрическую схему светильника в начале и конце пути следования. Это вызвало бы затруднения при подключении. Чтобы этого не произошло, применяются проходные выключатели. Они подключаются по специальной схеме.

Нужно приобрести два проходных выключателя. Выбор их зависит от суммарной мощности электроприборов.

Фаза подается от сети, подводится сначала к первому, а затем второму сенсорному выключателю. Нулевой провод заходит с противоположной стороны. Он проходит через осветительные приборы. От каждой лампы провод подводится к соответствующей клемме второго выключателя (1.1 и 1.2). Затем из этого же прибора от клеммы «COM» отходит еще один нулевой провод. Он проводится до такой же клеммы на первом выключателе. Это позволяет соединить два сенсорных датчика в единую систему.

Установка за зеркалом

В санузле или в коридоре можно установить за зеркалом сенсорный выключатель света своими руками. Схемы подключения таких приборов не отличаются от таковых для обычных механических разновидностей. Такой выключатель монтируют за зеркальным полотном.

Такое приспособление срабатывает без прикосновения к стеклу или панели датчика. У него есть электронный блок и инфракрасный датчик. Проведя рукой в поле контроля чувствительного элемента, можно включить свет. При повторном движении нагрузка будет отключена. Это позволяет создать интерьер без выключателя. Для санузла, особенно в общественном заведении, это крайне важно. Да и для домашнего пользования такое приспособление станет удачным приобретением.

Тонкости подключения

Рассматривая схемы сенсорных выключателей, следует сказать, что обозначение клемм для подключения может быть разным. Перед монтажом нужно ознакомиться с инструкцией производителя. Так, если с обратной стороны сенсорного датчика есть клемма «L1-in», она предназначена для входящей фазы. Провод нагрузки от ламп освещения подводится на клемму «L-load».

В выключателях, которые предназначены для подключения нескольких осветительных приборов или их групп, есть клеммы «L1-load», «L2-load», «L3-load». Соответствующие провода от первой, второй и третьей лампы нужно подводить к соответствующему гнезду для подключения.

Не составит трудностей подключение светодиодной ленты. В этом случае потребуется ознакомиться с инструкцией производителя. Нужно приобретать специальный выключатель, который рассчитан на исходящее напряжение 12В или 24В (в зависимости от типа ленты). Некоторые осветительные приборы этого типа могут быть рассчитаны на работу при напряжении 220В. В этом случае подойдет обычный выключатель.

Чтобы подключить светодиодную ленту, к ней прикрепляют блок управления. Если это многоцветный прибор, перед блоком питания нужно установить контроллер в соответствии со схемой производителя. Провод от блока питания подключается к сенсорному выключателю. Это простая работа, с которой справится даже непрофессиональный мастер.

Настройка

Чтобы прибор правильно работал, нужно знать не только особенности схемы сенсорного выключателя, но и тонкости настройки. Прибор подключается к сети. На него подается нагрузка. При первом включении нужно удерживать пальцем сенсор в течение 5 с. Прибор издаст короткий сигнал.

Дальше нажимают соответствующую кнопку на пульте. Ее удерживают до короткого звукового сигнала. Это означает, что он связался с сенсором. Если кнопок несколько, их привязывают к общей системе аналогичным способом. Чтобы отключить настройку, кнопку пульта удерживают в течение 10 с. Когда прозвучит два коротких сигнала, программа отключится.

К одному выключателю можно подвязать несколько пультов. Можно сделать и наоборот. В этом случае один пульт может управлять несколькими сенсорами.

Самодельный сенсорный включатель

Некоторые пользователи считают, что схема сенсорного выключателя относительно простая. Поэтому сделать такое приспособление своими руками не составит труда. Для этого нужно уметь обращаться с паяльником. Потребуется приобрести соответствующие детали:

  • Транзисторы КТ 315 (2 шт.).
  • Конденсатор электролитического типа 16 В (100 мкф).
  • Сопротивление 30 Ом.
  • Обычный конденсатор 0,22 мкф.
  • Блок питания или мощный аккумулятор с напряжением на выходе 9В.
  • Полупроводник Д 226.

Нужно подобрать подходящий корпус (подойдет от старого выключателя). На лицевой части делают отверстие для подведения проводов. Схему из перечисленных деталей нужно спаять в следующей последовательности.

Собранную конструкцию подсоединяют к блоку питания. Провод нужно припаять к пластине из металла, закрепленной на передней плоскости устройства.

Стоит ли собирать датчик самостоятельно?

Специалисты утверждают, что собрать такой датчик самостоятельно можно, но выглядеть он будет значительно хуже покупной модели. При этом легко можно допустить ошибки при сборке. Решить подобную задачу сможет только радиолюбитель с достаточным опытом. Но даже он не сможет сделать красивый интерфейс, стильный дизайн выключателя. Поэтому проще приобрести такой выключатель в специализированном магазине. Он будет гораздо эстетичнее, а также безопаснее самодельного приспособления.

Сенсорный выключатель, обзор и применение.

Обзавелся я диваном с подобием бара, и сразу решил его модернизировать, ибо по замыслу мебельщиков подсветка бара должна была осуществляться здоровенной лампой, бьющей в лицо как прожектор. Незамедлительно все было переделано под светодиодную ленту, и в завершении было сделано сенсорное управление с помощью героя обзора. За подробностями прошу под кат

Общий вид бара

в центре тот самый прожектор

Посмотрим же на героя обзора.


На корпусе нарисована схема подключения, кстати довольно простая, и другие технические данные. Концы проводов уже зачищены, приятная мелочь.

А теперь залезем внутрь. Корпус легко разбирается


Наиболее интересные детальки это та маленькая платка с черной кляксой — микроконтроллер, и черная трехногая штучка — тиристор MAC 97A6.
Микроконтроллер «чувствует» прикосновение к желтому проводку, и заставляет тиристор включать и выключать нагрузку.

Приступим же к монтажу!

Соединять проводки я решил через колодку — так удобнее и эстетичней.

Тонкие проводки не хотели держаться в колодке, пришлось их утолстить сгибанием вдвое, и залудить, чтоб не растрепались

Колодка прикручена, идем дальше…

Эта штука в синей изоленте — блок питания для светодиодов, который я спаял на коленке как временный вариант, он хорошо показал себя, и я оставил его как постоянный.

подключаем все согласно схеме

Заткнув уши включаем в сеть. Не долбануло, уже хорошо, трогаем железочку на желтом проводе… Горит! трогаем еще раз — не горит. и так по кругу. Все работает превосходно

Прячем все это хозяйство на место, желтый провод подключаем к декоративному патрону лампочки, которую поставили на фабрике. Раньше она служила заглушкой для дыры, а теперь будет в роли кнопки включения света.

Видео работы

Покупкой доволен, минусов не обнаружил, буду думать, куда пристроить остальные два таких выключателя.

8 проектов схем простого сенсорного переключателя

Есть много способов сделать схему простого сенсорного переключателя. Мы можем легко их построить. Из-за использования основных компонентов, транзистора, UJT и популярных микросхем, таких как таймер 555, 4011 CMOS, триггерная микросхема.

Мы просто слегка касаемся сенсора. Наши тела имеют сопротивление.

Изменяет ток, протекающий по цепи. Схема распознает, а затем отключит электрические приборы.

Имеется список из 8 принципиальных схем.Вы можете выбрать тот, который хотите.

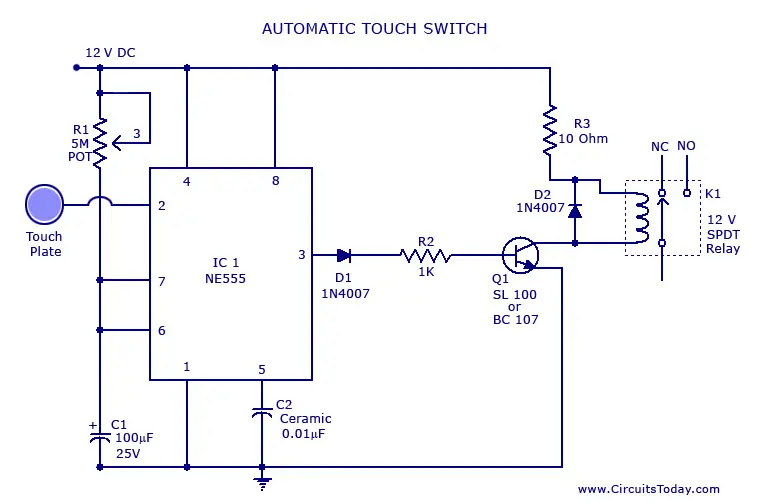

Схема сенсорного переключателя с использованием таймера 555

Это простая схема сенсорного включения и выключения. Он имеет часть, сопоставимую с группой напряжения 2. Внутри схемы используется таймер на интегральной схеме, LM555 или NE555.

Щелкните, чтобы просмотреть схему сенсорного переключателя с использованием таймера 555

Как это работает

Есть 2 сенсорные панели для включения и выключения для определения изменения напряжения.

Когда мы касаемся первой сенсорной панели между контактом 2 и землей.У нашего пальца есть сопротивление.

Итак, он пропускает ток (Hi) на землю. Тогда на выводе 2 будет низкий логический уровень. Это вызывает запуск IC-555. Затем с вывода 3 (вывода) выходит высокое напряжение.

После этого касаемся тачпада, находится между контактом 6 и напряжением питания. Ток протекает через наш палец к контакту 6. Логика меняется на низкое напряжение.

Также выход переключается на низкий.

Мы можем применить выход для управления другими цепями, такими как светодиод, реле и входная цепь.

Читайте ниже! Вы можете получить больше идей о сенсорном переключателе

Схема сенсорного тумблера с использованием логического элемента И-НЕ

В этой схеме используется цифровой логический вентиль 4011 в качестве основы сенсорного переключателя.

Это стандартно и очень просто, потому что я использовал вентиль IC 4011. Внутри цепи на выводе 2 1/4 IC находится Hi-логика «HI».

При прикосновении к пластине подключается к 2 номеру. Таким образом, логический выход — Hi, но не трогай — логика Low.
Резистор 22M на контакте 1 делает схему очень чувствительной к прикосновению.

Схема сенсорного переключателя

Сегодня мы позволим разыграть простую цифровую схему. Это одноразовый сенсорный переключатель. Я использую цифровую CMOS IC-4011 как основу схемы. Он имеет форму шлепанцев.

Логика «HI» на выходе при прикосновении пальца к тачпаду и является временной задержкой на 3 секунды.

Что мы можем определить эту временную задержку импульса (однократную), используя С1-электролитический конденсатор емкостью 47 мкФ (микрофарад).

После этого прикоснувшись к пластине подключили, так что импульсный выход.Подробнее читайте в этой схеме изображения и смотрите видео ниже.

В этой схеме нет светодиодного дисплея, поэтому я добавляю их в макет, чтобы показать работу этой схемы. Мы используем резистор 1 кОм, последовательно подключенный к нему для контроля правильного протекания тока.

Сенсорный переключатель Цепь переключателя

Это сенсорный переключатель, чтобы снова упростить схему. Он использует интегральную цифровую схему, которая является важным оборудованием, и использует источник питания с низким напряжением всего 9 В.Используя цельный металл.

Работает при включении и выключении персонажа. Когда прикосновение в первый раз включается, но достаточно для второго выключения.

Схема состоит из микросхемы CD4001, которая принимает электрический сигнал от пальца и становится цифровым сигналом для изменения. Микросхема CD4020 может считать две цепи или делить схему на две.

Затем подайте и укажите нагрузку на транзистор привода.

A Простая схема включения и выключения прикосновения

Если вы хотите сделать простую схему.Это может быть ваш выбор.

Простой сенсорный переключатель на транзисторе

Этот простой сенсорный переключатель на транзисторе представляет собой обновленный сенсорный переключатель по сравнению с исходной версией.

Которые используют ИС для управления работой, вызывают затруднения для новичка в электронике. Таким образом, эта схема считается подходящей, потому что использует чисто TR.

При поломке тоже простой ремонт. и более экономичное оборудование. Но приложение простое, особенно когда мы хотим ретранслировать подключенные контракты A и B.

Но когда мы хотим ретранслировать отпускание, мы также касаемся B и C.

Принцип работы

Когда мы касаемся точки A, и B будет иметь некоторый ток от точки B через наш палец к точке A.

Какая база Q2 этот ток заставит Q2 проводить ток между контактами C и E. Этот ток пройдет через R-820 Ом на контакт B TR3, заставляя TR3 также проводить ток.


Рисунок 1 схема дешевого сенсорного переключателя на транзисторе

И этот ток будет проходить от контакта BE Q4.Когда Q4 имеет ток, протекающий через контакт E-B, он также проходит между контактом E-C. Таким образом, реле выводит ток, и светится светодиод, чтобы мы знали, что реле сейчас работает.

В то время как на выводе C Q4 будет более высокое напряжение, почти равное напряжению этой точки, через R 4.7M на вывод B Q2 ток будет течь непрерывно, даже если мы отпустим точку касания. Реле останется активным. Когда мы хотим, чтобы реле перестало работать. Мы также касаемся точек B и C.Некоторый ток будет протекать через наши пальцы из точки B в точку C.

И перейти к контакту B Q1, вызвать Q1, таким образом, ток, проходящий через R-4.7M, вместо этого будет на контакте B Q2, возвращается на землю. через контакт CE Q1, делая Q2, Q3, Q4 не проводящим ток, остановите реле, чтобы разъединить контакты. До точки касания новый AB.

Как построить

В этой схеме используется источник питания 9 В, и все резисторы используют размер 0,25 Вт. Размер реле 9 В Скорость потока сопротивления реле зависит от потребностей приложений.

Но обычно используйте 1-3 A. D1 предназначен для реле защиты от обратного напряжения в цепи. C-10uF 16V обеспечивает плавное напряжение питания. и C-0,01 мкФ, C-0,22 мкФ предотвращает шум от воздуха, который проходит сквозь пальцы при прикосновении.

Вы можете увидеть компоновку печатной платы на Рисунке 2 и компоновку компонентов, показанную на Рисунке 3, которые, если вы любитель электроники, легко соберете.

Рисунок 2 Схема печатной платы дешевого сенсорного переключателя на транзисторе

Рисунок 3 Схема компонентов и схема подключения дешевого сенсорного переключателя.

Список компонентов

Q1-Q3: C1815 или C828, 45 В 100 мА Транзистор NPN
Q4: CS9012, 45 В 800 мА Транзистор PNP
LED1: Светодиод, который вам нужен
C-10 мкФ 16 В, электролитический конденсатор
C-0,22 мкФ 50 В, электролитический конденсатор
C-0,01 мкФ 50 В, керамические конденсаторы

0,25 Вт Резисторы, допуск: 5%
R1-470K
R2-4.7M
R3-1K
R4-4.7K
RY-Relay 9V
Другие компоненты

Схема сенсорного переключателя с использованием UJT

Это очень простая схема сенсорного переключателя.Он использовал UJT 2N3819 — это основные номера деталей, которые должны устанавливать эту внешнюю схему здания.

При нахождении вдали от ЛЭП или ЛЭП очень сильно. Достаточное касание спереди, касание 1 металла и 2 заставляет реле работать при получении.

При срочном прикосновении к 2 металлам реле перестает работать. Поскольку внутри здания необходимо улучшить ремонтируемую деталь или прикоснуться к 3 металлам спереди со следующей схемой.

В реле используются размеры от 6 В до 9 В, а для подачи напряжения используются уровни от 6 до 9 В.Попросите друзей повеселиться Сенсорный переключатель с использованием UJT 2N3819

Схема контроллера сенсорного двигателя с использованием SCR и триггера Шмитта

Это схема контроллера сенсорного двигателя с использованием SCR и триггера Шмитта. Он предназначен для управления двигателем постоянного тока 12 В. При прикосновении к пластине мотор в результате переходит на один раз.

При прикосновении пальца к металлической пластине схема триггера Шмитта (использующая CMOS с затвором NAND IC-4011) принимает сигнал от схемы генератора и выводит сигнал на ток смещения, база Q1-2N5088 работает, а затем запускается SCR1 для управления двигателем постоянного тока 12 В, затем поверните, чтобы следовать за ним.

Для типа источника питания двигателя постоянного тока это должен быть только переменный ток 12 Вольт. Из-за того, что тиристор не смещается при отрицательном токе.

А эта схема работает не тяжелый двигатель постоянного тока, включите? не включайте? Тогда не нужно наклеивать радиатор, используйте SCR1-2N4441 для двигателя постоянного тока, вы будете использовать двигатель при использовании в автомобиле.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Создание простого сенсорного переключателя с транзисторным усилителем

Иллюстрировано Питером Стрейном. Прочтите статьи из журнала прямо здесь, по адресу Make: .Еще нет подписки? Получите сегодня.

Поскольку он был сыном священника из Алабамы, все ожидали, что молодой Ли де Форест пойдет по стопам своего отца, живя духовной жизнью и проповедуя своим прихожанам. Но оказалось, что де Форест увлекался наукой, а не теологией. Он обладал важными талантами, которые нужны изобретателю — он не только хорошо владел инструментами, но и имел страсть к созданию новых вещей. В 1899 году получил докторскую степень. из Йельского университета и начал работать с Western Electric Company в Чикаго.Он преуспел, но вскоре ушел, чтобы работать самостоятельно над проектами по своему выбору.

Наибольшее достижение Де Фореста произошло в 1906 году, когда он разработал первую усиливающую вакуумную лампу. Эта лампа могла делать что-то новое и чрезвычайно важное: она могла увеличивать мощность радиосигналов. У раннего радио была большая проблема: сигналы, принимаемые радиоприемниками, были настолько слабыми, что их можно было услышать только через наушники. Если радио когда-либо стало действительно популярным, звук должен был быть достаточно громким, чтобы его могли слышать сразу несколько человек, а это означало, что ему нужен громкоговоритель (см. Мою предыдущую колонку о создании громкоговорителя с подвижной катушкой), управляемый мощными электрическими сигналами.

Включите его

Изобретение Де Фореста, которое он назвал Audion, представляло собой электронное устройство, которое могло преобразовывать слабый электрический сигнал, поступающий с одной стороны устройства, в гораздо больший, когда он выходит с другой стороны.

Трубка Audion была триодом с тремя соединениями: анодом, катодом и управляющей сеткой. Ток, проходящий через нить накала (катод), нагревает ее, в результате чего она испускает поток электронов. Электроны, будучи отрицательно заряженными, притягиваются к положительной пластине (аноду) в верхней части Audion.Идея Де Фореста, изменившая мир, заключалась в том, чтобы поместить сетку проводов между нитью накала и положительной пластиной. Сетка становится более или менее отрицательно заряженной, когда к ней прикладывается большее или меньшее напряжение. По мере того, как сигнал на сетку меняется, он контролирует количество электронов, проходящих между нитью накала и анодом. Вот так ламповый усилитель увеличивает размер сигнала — он использует слабый сигнал для управления гораздо большим напряжением.

Лампы к транзисторам

Как только инженеры выяснили, насколько полезными могут быть усилители, они были включены в радиоприемники, телефонные системы, научные инструменты и многое другое.Бизнес по производству электронных ламп стремительно вырос. В течение следующих 50 лет были изготовлены миллионы трубок. Но у ламп было много недостатков — самое главное, они были большие, дорогие и горячие.

Итак, в 1945 году Bell Labs собрала команду ученых, чтобы найти лучшую альтернативу вакуумной лампе. Команда придумала еще один вид усилителя, названный транзистором. Как и электронная лампа, этот кремниевый или твердотельный усилитель также состоит из трех частей. Ток, приложенный к средней части, контролирует гораздо больший ток или напряжение между верхней и нижней частями.Современные усилители сделаны на интегральных схемах, которые содержат большое количество транзисторов в одном электронном компоненте.

Создание сенсорного переключателя на базе усилителя

В этом выпуске Remaking History мы будем использовать электронное усиление, концепцию, впервые предложенную Ли де Форестом, для создания сенсорного переключателя. Мы воспользуемся парой простых твердотельных транзисторов (хотя в принципе можно заставить работать и ламповые Audions де Фореста), чтобы усилить крошечный кусочек электрического тока, проходящего через ваш палец.

Ваше тело обладает достаточным электрическим сопротивлением, поэтому вы не можете просто взять два куска провода руками и замкнуть низковольтную цепь (6 В постоянного тока), чтобы загорелся светодиод. Нельзя сказать, что ток вообще не течет, просто ваша кожа имеет такое большое сопротивление (около 100000 Ом в зависимости от того, насколько она чистая и сухая), что сила тока, проходящего через вас, чрезвычайно мала. Но если это небольшое количество электрического потока может быть обнаружено, а затем увеличено, скажем, с помощью электронного усилителя, то вы можете использовать один палец в качестве переключателя, замыкающего цепь для включения светодиодов или включения зуммера.

Чтобы собрать сенсорный переключатель, см. Принципиальную схему выше. Если вы используете макетную плату без пайки, то это очень простая установка, просто следуйте фотографиям здесь. В противном случае вы можете соединить компоненты напрямую, а затем спаять их.

1. Осмотрите светодиод и найдите положительный провод, который обычно является более длинным.

2. Удерживая транзистор плоской стороной к себе и ножками вниз, найдите коллектор (левая ножка), основание (центральная ножка) и эмиттер (правая ножка).

3. Соедините транзисторы вместе так, чтобы эмиттер транзистора первой ступени был подключен к базе транзистора второй ступени. Подключите эмиттер транзистора второго каскада к отрицательной силовой шине на макетной плате. Добавьте короткую перемычку от базы первого транзистора к неиспользуемому ряду на макете (см. Фото ниже).

Фото Энтони Лам

4. Поместите резистор 100 кОм между коллектором первого транзистора и положительной шиной питания.Подключите положительный вывод светодиода к положительной шине. Вставьте резистор 220 Ом между отрицательным выводом светодиода и коллектором второго транзистора (см. Фото ниже).

Фото Энтони Лам.

5. Теперь вы воспользуетесь двумя перемычками, расположенными вертикально на макетной плате, чтобы создать сенсорный переключатель. Поместите один из вертикальных проводов на положительную шину. Другой вертикальный провод подсоедините к маленькой перемычке от базы первого транзистора. Если хотите, подключите зуммер параллельно светодиоду.Наконец, подключите аккумуляторную батарею 6 В к положительной и отрицательной шинам питания (см. Фото ниже).

Фото Энтони Лэма

Теперь иди в усиление

В этой схеме усилители соединены последовательно, чтобы обеспечить усиление или усиление, в несколько сотен раз превышающее исходный ток. Когда вы нажимаете на оголенный провод, подключенный к шине 6 В, одновременно с базой транзистора, подключенного к резистору 100 кОм, от батареи через ваш палец к базе транзистора течет лишь небольшое количество тока.

Фото Hep Svadja

Но этот небольшой ток усиливается сначала одним транзистором, затем вторым, увеличивая его настолько, чтобы загорелся светодиод и включился зуммер. Поздравляем, вы создали собственный усиливающий сенсорный переключатель!

Сенсорный переключатель своими руками по лучшей цене — Отличные предложения на сенсорный переключатель своими руками от мировых продавцов сенсорных переключателей своими руками

Отличные новости !!! Вы попали в нужное место для самостоятельного сенсорного переключателя.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший сенсорный переключатель своими руками станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сенсорный переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать сенсорный переключатель своими руками, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy touch switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Емкость

/ цепи сенсорного переключателя бесплатные ссылки на электронные схемы

Сенсорный переключатель на 120 В переменного тока Это емкостной сенсорный переключатель включения / выключения, который может управлять мощностью 200 Вт нагрузки 120 В переменного тока. . . Схема Дэвида Джонсона P.E. — июль 2006 г.

Цепь возбудителя сенсорного переключателя 12 В Эта схема предназначена для генерации псевдосинусоидального сигнала частотой 20 кГц, который может питать около 50 цепей переключателей, активируемых дистанционным касанием.Он может выдерживать кабель длиной около 2500 футов. Также показана типичная схема удаленного переключателя, а также схема приемника для этих переключателей. . Схема Дэвида А. Джонсона P.E. — февраль 2002 г.

Сенсорный переключатель 240 В переменного тока Это еще один сенсорный переключатель на основе емкости, который может управлять мощностью 200 Вт нагрузки 240 В переменного тока. . . Схема Дэвида Джонсона P.E. — июль 2006 г.

NiMH 24 В Зарядное устройство
с солнечной панелью 12 В Некоторое время назад я получил письмо от парня из Великобритании.Он хотел использовать небольшую солнечную панель, предназначенную для зарядки свинцово-кислотных аккумуляторов 12 В, но использовать ее для зарядки аккумуляторной батареи 24 В. В его аккумуляторной батарее на 24 В использовалось 20 элементов NiMH
размера AA. Далее он объяснил, что его 20-элементный аккумулятор NiMH
использовался очень редко. . . Hobby Circuit, разработанный Дэвидом Джонсоном P.E. — октябрь 2011 г.

Бесконтактный переключатель емкости 3 В Эта схема была разработана для обеспечения функции переключателя, активируемого касанием, без внешнего источника питания. Он потребляет так мало энергии, что одна батарея 3 В будет работать в цепи в течение многих лет.. . Схема Дэйва Джонсона P.E. — февраль 2002 г.

5-вольтный сенсорный выключатель мгновенного действия В этой простой схеме используется одна микросхема, которая образует красивую схему сенсорного переключателя. Один транзистор образует удаленный датчик активного переключателя. Несколько переключателей могут быть подключены параллельно. Цепь переключателя может быть расположена примерно в 500 футах от цепи управления. . . Схема Дэвида А. Джонсона P.E. — март 2002 г.

Емкостный переключатель с мгновенным переключением, активируемый касанием, 5 В Эта схема более подробно обсуждается в разделе, посвященном технологии бесконтактного переключателя емкости.Схема питается от стандартного источника + 5В. Он имеет выходы истока и стока, которые меняют состояние всякий раз, когда к цепи подключается металлическая кнопка. . . Схема Дэвида Джонсона P.E. — июль 2000 г.

Сенсорный выключатель

5В В этой простой схеме используется одна микросхема, которая образует красивую схему сенсорного переключателя. Один транзистор образует удаленный датчик активного переключателя. Несколько переключателей могут быть подключены параллельно. Цепь переключателя может быть расположена примерно в 500 футах от цепи управления.. . . Hobby Circuit, разработанный Дэвидом А. Джонсоном P.E. — март 2002 г.

Источник питания переменного тока в постоянный (от 240 В до 5 В) Это простой способ запитать логику 5 В от источника 240 В переменного тока. Если используется адаптер питания на 120 В переменного тока, схема также будет работать с линиями электропередач на 120 В переменного тока. . . Hobby Circuit, разработанный Дэвидом А. Джонсоном P.E. — февраль 2002 г.

Подвальный удаленный дверной звонок Эта схема активирует звуковой сигнал всякий раз, когда напряжение в сети переменного тока меньше 100 В переменного тока. . . Схема для хобби, разработанная Дэйвом Джонсоном П.E.-июль 2006 г.

Сенсорный переключатель на основе емкости

Это еще один сенсорный переключатель на основе емкости, который может управлять мощностью 200 Вт нагрузки 240 В переменного тока. . . Hobby Circuit, разработанный Дэвидом Джонсоном P.E. — июль 2006 г.

Емкостной бесконтактный переключатель-3 вольта Эта схема была разработана для обеспечения функции переключателя, активируемого касанием, без внешнего источника питания. Он потребляет так мало энергии, что одна батарея 3 В будет работать в цепи в течение многих лет. . . Схема для хобби, разработанная Дэвидом Джонсоном П.E.-Февраль 2002 г.

Емкостной сенсорный активируемый мгновенный переключатель-5В Эта схема более подробно обсуждается в разделе, посвященном технологии бесконтактного переключателя емкости. Схема питается от стандартного источника + 5В. У него есть выходы истока и стока, которые меняют состояние всякий раз, когда к цепи подключается металлическая кнопка. . . Hobby Circuit, разработанный Дэйвом Джонсоном P.E. — июль 2000 г.

Емкостной сенсорный переключатель Один кнопочный элемент из оксида серебра 1,5 В обеспечивает питание этой полной цепи сенсорного переключателя в течение 5 лет.Он имеет как нормально разомкнутый, так и нормально замкнутый набор термических элементов твердотельного переключателя. Он также имеет регулируемую чувствительность, которую можно настроить. . . Hobby Circuit, разработанный Дэвидом А. Джонсоном P.E. — январь 2002 г.

емкостный датчик Специальный дизайн для анимации витрин; Полезно для многих типов сенсорного управления __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

Емкостный сенсорный переключатель

использует CPLD 29.05.08 Идеи дизайна EDN Используя CPLD Altera MAX IIZ, вы можете реализовать декодер с сенсорным переключателем без внешних компонентов __ Дизайн схем разработан Рафаэлем Камаротой, Альтера, Сан-Хосе, Калифорния

дешевый сенсорный переключатель с использованием транзистора Эта дешевая схема сенсорного переключателя представляет собой обновленный сенсорный переключатель по сравнению с оригинальной версией.Которые используют IC для управления работой, вызывают трудности для новичка в электронике. Таким образом, эта схема считается подходящей, потому что использует чисто TR. При поломке тоже простой ремонт. и более экономичное оборудование. Но заявка __

Схема

: возбудитель с сенсорным переключателем 12 В Эта схема предназначена для генерации псевдосинусоидального сигнала частотой 20 кГц, который может питать около 50 цепей переключателей, активируемых дистанционным касанием. Он может выдерживать кабель длиной около 2500 футов.Также показана типичная схема удаленного переключателя, а также схема приемника для этих переключателей. Принципиальная схема Источник: DiscoverCircuits __

Детектор шагов человека Эта схема использует избыточный геофон для обнаружения шагов человека на расстоянии 100 футов. Он был разработан для мониторинга границы Мексики и США. Эта часть системы предусилителя потребляет около 50 мкА от источника питания 12 В. . . Hobby Circuit, разработанный Дэвидом А. Джонсоном P.E. — июль 2006 г.

Сигнализация дверной ручки Многие компании предлагают простые устройства сигнализации для личного пользования в спальнях или гостиничных номерах.Металлическая цепь, прикрепленная к коробке с электроникой, размещается вокруг внутренней дверной ручки деревянной двери. Обнаружен любой, кто схватился за ручку снаружи. . . Схема Дэйва Джонсона P.E. — май 2000 г.

Дверной звуковой сигнал В некоторых многоквартирных домах и домах, не оборудованных дверным звонком, может быть трудно услышать стук в входную дверь. Схема, представленная ниже, позволяет активировать громкий звуковой сигнал внутри, когда кто-то стучит в дверь. . . Схема Дэвида А.Johnson P.E.-июнь 2009 г.

Электронный сенсорный переключатель

Механические контакты имеют тот недостаток, что они изнашиваются. Вот почему в некоторых ситуациях целесообразно использовать электронный сенсорный выключатель. С таким сенсорным переключателем для переключения используется сопротивление кожи человека. На схеме показано устройство цепи, которая определяет сопротивление __

.

Exciter Circuit-12v Сенсорный выключатель Эта схема генерирует псевдосинусоидальный сигнал частотой 20 кГц, который может питать примерно 50 цепей переключателей, активируемых дистанционным касанием.Эта схема для хобби может поддерживать кабель длиной около 2500 футов. Типичная схема удаленного переключателя также показана как. . . Hobby Circuit, разработанный Дэвидом Джонсоном P.E. — февраль 2002 г.

Самый быстрый палец — вперед В этом проекте описывается система «Fastest Finger First», недорогая в сборке, обладающая высокой помехоустойчивостью, надежная и расширяемая. Обратите внимание, что хотя схема ниже может показаться сложной, на самом деле это очень простая и дешевая блокировка, основанная на одном двойном триггере d-типа 4013 и выходном драйвере, который дублируется для каждой позиции в этом примере 8 раз.Зуммер также является необязательным, и его можно не устанавливать вместе со всеми связанными с ним компонентами. Несколько дополнительных резисторов и конденсаторов, используемых для повышения помехоустойчивости, очень дешевы, но значительно повышают надежность конструкции. т.е. это правильный дизайн, а не хитрость! __ Дизайн Ник де Смит

Индикатор самого быстрого пальца В наши дни все большую популярность на телевидении приобретают игровые шоу-викторины. В таких играх используются индикаторы самого быстрого первого пальца (FFFI) для проверки времени реакции игроков.Игроки обозначили номер …___ Electronics Projects for You

Индикатор самого быстрого пальца На изображении выше показана принципиальная схема индикатора Fastest Finger First, который используется для создания проекта и был взят из EFY. Этот проект представляет собой электронную викторину, доступную по цене колледжам и даже частным лицам. Этот проект полезен для викторины с участием 4 команд, хотя его можно модифицировать для большего количества команд. Используйте этот отчет только для справки и изучения и благодарим всех авторов.__ Дизайн Krity Vats, Divya Uniyal, Garima Sharma

Самая быстрая система Finger First с использованием Raspberry Pi Системы быстрого распознавания пальцев используются в школах, колледжах и телевизионных соревнованиях. Команда, которая первой нажимает свой кнопочный переключатель, имеет право ответить на запрос. Когда две или более команды …___ Electronics Projects for You

Переключатель, активируемый касанием пальца Нет ничего проще, если вам нужен твердотельный переключатель, который активируется прикосновением пальца. Два небольших металлических контакта направляют напряжение через кожу пальца к переключателю MOSFET.Схема отлично подходит для ситуаций, когда используется механический переключатель мембранного типа. . . Схема Дэйва Джонсона P.E. — июнь 2000 г.

Цепь возбудителя сенсорного переключателя высокой мощности Если у вас есть сотни сенсорных переключателей, которым нужен сигнал возбуждения, то эта схема — то, что вам нужно. Его выходной сигнал от пика до пика 20 кГц 20 В может обеспечивать до 3 Вт мощности возбуждения сенсорного переключателя. . . Схема Дэвида А. Джонсона P.E. — февраль 2002 г.

Чувствительный к фону сенсорный будильник Сигналы излучения от сетевой проводки могут распространяться на несколько метров.Они также могут быть вызваны электромагнитным полем в теле человека. Эта сенсорная сигнализация основана на поколении …___ Electronics Projects for You

Переключатель инфракрасного отраженного света Эта схема, потребляющая всего 30 мкА от источника питания 3 В, обнаруживает человеческий палец на расстоянии около 1 дюйма. В датчике используется недорогой инфракрасный светодиод и соответствующий фотодиод. . . Схема Дэвида А. Джонсона P.E. — июль 2006 г.

Jeopardy (Самый быстрый палец — первым) В этом проекте описывается система «Fastest Finger First», недорогая в сборке, обладающая высокой помехоустойчивостью, надежная и расширяемая.Обратите внимание, что хотя схема ниже может показаться сложной, на самом деле это очень простая и дешевая блокировка, основанная на одном двойном триггере d-типа 4013 и выходном драйвере, который дублируется для каждой позиции в этом примере 8 раз. Зуммер также является необязательным, и его можно не устанавливать вместе со всеми связанными с ним компонентами. Несколько дополнительных резисторов и конденсаторов, используемых для повышения помехоустойчивости, очень дешевы, но значительно повышают надежность конструкции. т.е. это правильный дизайн, а не хитрость! __ Дизайн Ник де Смит

Стук дверной звонок В некоторых многоквартирных домах и домах, не оборудованных дверным звонком, может быть трудно услышать стук в входную дверь.Схема, представленная ниже, позволяет активировать громкий звуковой сигнал внутри, когда кто-то стучит в дверь. . . Hobby Circuit, разработанный Дэйвом Джонсоном P.E. — июнь 2009 г.

Сенсорный переключатель мгновенного действия В этой простой схеме используется одна микросхема, которая образует красивую схему сенсорного переключателя. Один транзистор образует удаленный датчик активного переключателя. Несколько переключателей могут быть подключены параллельно. Цепь переключателя может быть расположена примерно в 500 футах от цепи управления. . . Схема Дэйва Джонсона П.Э.-Март 2002 г.

Переключатель с мгновенным нажатием кнопки Один кнопочный элемент из оксида серебра 1,5 В обеспечивает питание этой полной цепи сенсорного переключателя в течение 5 лет. Он имеет как нормально разомкнутый, так и нормально замкнутый набор термических элементов твердотельного переключателя. Он также имеет регулируемую чувствительность, которую можно настроить для изменения емкости сенсорного экрана всего на 1 пикофарад. . . . Hobby Circuit, разработанный Дэвидом Джонсоном P.E. — январь 2002 г.

ON OFF Сенсорный переключатель с 555 Эта схема сенсорного переключателя ON OFF основана на хорошо известном таймере IC 555 (IC1), который управляет реле, которое действует как переключатель.Металлические поверхности могут иметь любую форму, но она должна быть чистой и очень близкой к контуру. __ Разработано Popescu Marian

Цифровая логика

— Как создать сенсорный переключатель для использования с Raspberry Pi

Если у вас есть низкоуровневый доступ к потрескавшимся GPIO, есть простой способ сделать это, все, что вам нужно, — это резистор. Да, вы правильно прочитали.

Просто подключите контакт к цоколю лампы и привяжите резистор между цоколем и \ $ V_ {cc} \ $, это шина 3,3 В, помните, что контакты не допускают 5 вольт.

Вот что вам нужно сделать со стороны программного обеспечения в псевдокоде:

  в то время как (1) {
    timer.reset ()
    gpiox.direction = GPIO.OUT
    gpiox.write (GPIO.LOW)
    в то время как (gpiox.read! = GPIO.LOW)
    gpiox.direction = GPIO.IN
    timer.start ()
    пока (gpiox.read == GPIO.LOW)
    timer.stop ()
    out = timer.read ()
    если (выход> ПОРОГ)
        нажата = правда
    еще
        нажата = ложь
}


Что происходит? Прежде всего вы сбрасываете таймер. Он должен быть быстрым, что-то вроде таймера процессора, который увеличивается с каждым тактовым циклом или около того.

Вы устанавливаете свой вывод как выходной, записываете в него ноль и затем ждете, пока он действительно станет нулем. Это может быть сделано внутри записи в зависимости от используемого вами драйвера / HAL, но для того, чтобы эта вещь работала, вам не нужно ничего использовать. После того, как вывод действительно обнулен, вы устанавливаете его как вход и запускаете таймер. Паразитная емкость цоколя лампы и штыревого входа и, если есть, ваш палец начинает заряжаться через сопротивление. Когда напряжение на емкости воспринимается как высокий логический уровень, вы останавливаете таймер: фокус в том, что если присутствует ваш палец, емкость больше, поэтому для загрузки на логическую единицу требуется больше времени, поэтому вы можете определить присутствие пальца по таймеру.

С какими проблемами вы можете столкнуться?
Что ж, может у вас просто нет такого низкоуровневого доступа к скрипучим контактам GPIO … Но это то, что вам нужно выяснить. Может быть, у вас нет такого таймера низкого уровня. Самая большая проблема в том, что емкость цоколя лампы очень большая, поэтому прикосновение к ней не имеет большого значения.

Этот метод в любом случае стоит попробовать, потому что он стоит несколько центов. Что касается резистора, вам нужно что-то, что заряжает емкость достаточно медленно, чтобы ваш таймер действительно измерял время, которое требуется, но достаточно быстро, чтобы на самом деле иметь возможность измерять «кнопку», может быть, 20 раз в секунду.{-9} F} = 20M \ Omega $$ Ну это уж слишком. Вам понадобится быстрый таймер и купите что-нибудь около \ $ 1M \ Omega \ $

.

а как работает?
Все вокруг нас имеет емкость по сравнению с чем-то еще. Обычно землю называют «чем-то еще», поэтому все имеет емкость по отношению к земле. Тем не менее, давайте рассмотрим следующую схему:

смоделировать эту схему — Схема создана с помощью CircuitLab

\ $ C_ {in} \ $ — это входная емкость цифрового порта плюс емкость основания лампы по отношению к земле, обычно около 100 пФ, а \ $ C_H \ $ (как в «человеческом») — это емкость, которая у нас есть по отношению к земле.{- \ frac {t} {\ tau}}) $$ Малина обнаружит высокий входной сигнал, когда напряжение достигнет примерно \ $ \ frac {2} {3} V_ {cc} \ $, поэтому потребуется:

$$ t_ {HIGH} = \ tau \ ln \ Big (\ frac {V_ {cc}} {V_ {cc} — \ frac {2} {3} V_ {cc}} \ Big) = \ tau \ ln (3) $

В этот момент он остановит таймер и проверит, сколько времени это заняло: если это что-то около \ $ 1.1 \ tau \ $, никакого прикосновения не происходит. Малина закрывала бы \ $ SW_ {in} \ $ и ждала разрядки конденсатора, то есть ожидала, пока вывод не считывает ноль, чтобы, наконец, разомкнуть переключатель и начать все сначала.
А что, если мы закроем \ $ SW_h \ $? Что ж, \ $ \ tau \ $ changes: \ $ \ tau ‘= R_p \ cdot (C_ {in} + C_H) \ $ сейчас, и если \ $ C_ {in} \ $ достаточно мал, и, надеюсь, это так, \ $ tau ‘\ $ может быть даже в десять раз больше, чем \ $ \ tau \ $. Малина запустит свой таймер, но теперь считывание высокого входного сигнала займет значительно больше времени:

$$ t ‘_ {ВЫСОКИЙ} = … = \ tau’ \ ln (3) \ приблизительно 10 \ cdot \ tau \ ln (3) = 10 \ tau $$

Предпоследнее отношение — это своего рода отношение «мы надеемся, что это правда». Когда малина, наконец, прочитает высокий входной сигнал, она остановит таймер и скажет, что это займет довольно много времени, давайте переключим свет для моего программиста! И это почти все.

А почему ваше решение работает?
Это потому, что ваше тело действует как антенна. Вы в основном подаете сетевую частоту на входной контакт малины, и это может сделать вход считанным как один, но это был бы ненадежный способ переключить вашу лампу. Насколько я могу судить, ваша система работает совершенно случайным образом … Попробуй как следует.

Принципиальная схема и работа сенсорного переключателя

Схема сенсорного переключателя ВКЛ и ВЫКЛ построена на таймере 555 с использованием свойств по умолчанию выводов микросхемы таймера 555.С помощью этой схемы вы можете включать и выключать устройство, просто касаясь сенсорной панели.

Если сенсорные панели расположены в удобном месте, нам не нужно перемещаться с места для включения и выключения устройства.

И важной особенностью этой схемы является то, что вы не получите электрического шока, который мы иногда получаем при использовании обычных переключателей, даже если мы используем сенсорные панели.

Как упоминалось ранее, мы разработали эту схему с использованием микросхемы таймера 555.Другими важными компонентами являются релейный модуль и несколько сенсорных панелей (мы покажем вам, как сделать сенсорные панели, используемые в этом проекте).

Принципиальная схема

Принципиальная схема сенсорного переключателя ВКЛ и ВЫКЛ показана на изображении ниже.

Необходимые компоненты

  • 1 таймер IC 555
  • 1 резистор 3,3 МОм (1/4 Вт)
  • 1 резистор 1 МОм (1/4 Вт)
  • 1 лампа с держателем (обычная или CFL)
  • Релейный модуль 1 x 5 В (если модуль реле недоступен, вам понадобятся следующие компоненты)
  • Реле 1 x 5 В
  • 1 x 2N2222 NPN-транзистор
  • 1 x 1N4007 Соединительный диод PN
  • 1 x 1 Резистор кОм (1/4 Вт)

Как сделать сенсорный датчик (сенсорную панель)?

Поскольку проект основан на прикосновении для включения и выключения устройств, сенсорные панели или сенсорные датчики являются важной частью этого проекта.Нам не нужны дорогостоящие или модные сенсорные датчики, поскольку мы покажем вам, как сделать простую сенсорную панель для этого проекта.

Для того, чтобы сделать проект, нам понадобятся два небольших куска плакированных медью досок. Здесь мы взяли две облицованные медью доски размером 2 x 2 см.

Теперь нам нужно сделать узкий и глубокий надрез по центру доски, чтобы две половинки оказались на доске, не сломав ее полностью. Этот разрез должен полностью отделить медь с обоих концов.

На следующем изображении показаны голая плата с медным покрытием и две платы с канавкой посередине.

Также можно использовать сенсорную пластину от старых игрушек и дверной звонок. Обычно сенсорные панели изготавливаются из небольшого карбонового блока, закрепленного на силиконовой резине.

Когда кнопка нажата, этот блок входит в контакт с площадкой. Таким образом уменьшается сопротивление между двумя чередующимися дорожками.

Подушечки, имеющиеся на рынке, защищены от коррозии и имеют очень хорошую чувствительность для определения реакции ваших пальцев.

Когда палец помещается между точками, из-за давления и влаги сопротивление пальца между этими линиями падает от 150 кОм до 850 кОм.

Схема схемы

Схема сенсорного выключателя ВКЛ и ВЫКЛ очень проста. Во-первых, контакты GND, VCC и RST 555, то есть контакты 1, 8 и 4, подключены к GND и 5V соответственно. Контакт 2 подтягивается ВЫСОКОЕ с помощью резистора 3,3 МОм, а контакт 6 подтягивается к НИЗКОМУ с помощью резистора 1 МОм.

Две сенсорные панели подключены к контактам 2 и 6, как показано на принципиальной схеме. В случае прикосновения к плате ON, один конец подключается к контакту 2, а другой конец подключается к GND. Точно так же один конец пластины касания к ВЫКЛЮЧЕНИЮ подключается к + 5В, а другой конец подключается к контакту 6.

Принцип, лежащий в основе проекта

Основным принципом проекта является базовая функциональность контактов 555 Timer. Мы знаем, что таймер 555 имеет 8 контактов, а именно: GND (1), Trigger (2), Output (3), Reset (4), Control Voltage (5), Threshold (6), Discharge (7) и VCC (8).

В этом проекте используются контакты 2 и 6. Теперь мы видим, как работают эти контакты. Когда вывод 6, то есть вывод порога, удерживается в НИЗКОМ состоянии, и если вывод 2, то есть вывод триггера, установлен на НИЗКИЙ, выход таймера 555 IC будет ВЫСОКИМ и останется там.Это условие можно использовать для включения прибора.

Теперь представьте, что на выводе 2 установлен ВЫСОКИЙ уровень, и если на выводе 6 установлен ВЫСОКИЙ уровень, на выходе микросхемы таймера 555 будет низкий уровень, и он останется там. Это условие можно использовать в нашем проекте для выключения нагрузки или устройства.

Работа проекта

  • Подключить схему согласно схеме и подать питание.
  • Чтобы включить устройство, прикоснитесь к пластине «ВКЛ» пальцем, а чтобы выключить устройство, коснитесь пластины ВЫКЛЮЧЕНИЯ.
  • При подаче питания на цепь устройство, подключенное через реле (мы подключили лампочку), остается выключенным. Теперь, если мы наблюдаем за принципиальной схемой, контакт 2 подтянут ВЫСОКИЙ уровень, а контакт 6 — НИЗКИЙ.
  • Когда мы касаемся пластины ON, напряжение на контакте 2 (триггерный контакт) микросхемы 555 становится НИЗКИМ. Поскольку на выводе 6 уже установлен низкий уровень, выход на выводе 3 становится высоким.
  • Поскольку он подключен к релейному модулю через транзистор, транзистор будет включен, а он, в свою очередь, активирует реле.В результате устройство включается.
  • В этот момент напряжение на выводе 6 равно нулю, так как по умолчанию он понижен, а напряжение на выводе 2 — ВЫСОКОЕ.
  • Теперь, когда вы коснетесь пластины ВЫКЛЮЧЕНИЯ, на контакт 6 на короткое время будет подано + 5 В, и в результате выход микросхемы таймера 555 станет НИЗКИМ.
  • Это выключит транзистор, а также реле. Следовательно, устройство будет выключено.
  • Эта схема работает, переводя реле в состояние «ВКЛ.» При нажатии кнопки, и при повторном нажатии кнопки устройство переключается в состояние «ВЫКЛ.».Он работает аналогично триггеру.

Приложения

  • В этом проекте разработана простая схема переключения прикосновения к включению и прикосновения к выключению, с помощью которой мы можем включать или выключать любое устройство, просто прикоснувшись к контактным площадкам.
  • Изолируя сенсорные панели от реальной цепи, мы можем создать красивое сенсорное управление для наших приборов.

Управление четырьмя устройствами с помощью сенсорной панели переключения

Этот проект основан на емкостном сенсорном датчике для управления четырьмя электроприборами.Тумблеры использовались для рабочего освещения или вентиляторов, а переключатели мгновенного действия — для управления электрическими дверными звонками. Большинство этих переключателей являются механическими и подвержены повреждению из-за грязи, влаги или неправильного обращения.

В некоторых современных домах механические переключатели заменяются сенсорными. Сенсорные переключатели не имеют проблем с механическим износом и обычно помещаются в подходящие коробки, что делает их устойчивыми в самых тяжелых условиях. Некоторые сенсорные переключатели имеют красивый дизайн, что делает их эстетичными и гармонично вписывается в интерьер комнаты.Но коммерчески доступные сенсорные переключатели стоят дорого. Представленная здесь схема недорогая и простая в сборке.

Как работает сенсорный переключатель

Емкостной датчик работает, обнаруживая изменение емкости из-за воздействия внешнего объекта. Сенсорная панель покрыта изоляционным материалом, и пользователь не контактирует с электрической цепью.

Емкостной сенсорный переключатель имеет разные слои — верхнюю изолирующую лицевую пластину, за которой следует сенсорная пластина, еще один изолирующий слой и затем пластина заземления, как показано на рис.1.

Рис. 1: Принцип работы сенсорного переключателя

На практике емкостной датчик может быть изготовлен на двусторонней печатной плате, рассматривая одну сторону как сенсорный датчик, а противоположную сторону как заземляющую пластину конденсатора. Когда к этим пластинам подается питание, эти две пластины заряжаются. В состоянии равновесия пластины имеют то же напряжение, что и источник питания.

Емкость — это величина заряда на вольт (Cs = Q / V). Когда палец приближается к пластине сенсора, электрическое поле вокруг пластины конденсатора поляризует человеческое тело, и ему передается энергия.Это заставляет больше заряда течь к сенсорной пластине, пока не будет достигнуто другое состояние равновесия. Это увеличивает концентрацию заряда на сенсорной пластине, вызывая изменение (увеличение) емкости.

Нет необходимости физически прикасаться к пластине датчика, поскольку возмущения электрического поля рядом с датчиком достаточно, чтобы вызвать изменение емкости. Таким образом, сенсорную пластину можно разместить за защитной накладкой. Индуцированная емкость определяется следующим соотношением:

Cf = kε 0 (A / d)

, где k — диэлектрическая проницаемость защитного покрытия, ε 0 — проницаемость вакуума, A — площадь сенсорной пластины, а d — расстояние между проводящей пластиной и пальцем.

Диэлектрическая проницаемость стекла составляет от 3,8 до 14,5, оргстекла (акрила) — от 2,6 до 3,5, бумаги — 3,6, а диэлектрическая проницаемость дерева — от 1,4 до 2,9. Таким образом, стекло является лучшим материалом для защитной накладки, за ним следует оргстекло.

Схема датчика касания имеет генератор, частота которого зависит от емкости сенсорной панели. Когда палец приближается к сенсорной панели, дополнительная емкость вызывает изменение частоты этого внутреннего генератора.Схема детектора отслеживает частоту генератора через определенные интервалы времени, и когда сдвиг пересекает пороговое значение, схема запускает событие нажатия клавиши.

Датчик сенсорного выключателя

TTP223 — это ИС детектора клавиатуры с одним касанием, тогда как TTP224 и TTP225 могут управлять четырьмя и восемью панелями соответственно. Блок-схема ИС TTP223 представлена ​​на рис. 2.

Рис. 2: Блок-схема TTP223 IC

TTP223 IC доступна в различных корпусах, имеющих шестнадцати-, восьми- или шестиконтактную конфигурацию для различных приложений.В этом проекте используется шестиконтактная версия, расположение выводов которой показано на рис. 3 (а).

Рис. 3: (а) Принципиальная схема модуля TTP223; (b) PCB модуля TTP223

Поведение этого пакета может быть изменено путем внесения некоторых изменений в его контакты 4 и 6.

Контакт 4 (AHLB)

На выходе активен высокий уровень, когда этот вывод открыт, и активный низкий уровень, когда он подключен к VDD (положительной шине).

Штырь 6 (TOG)

Этот вывод определяет режим работы. Если он открыт, выход остается в активном состоянии, пока касаются сенсорной панели.Если на этом выводе высокий уровень (VDD), он работает в режиме переключения.

В этом проекте было использовано

готовых модулей, построенных на основе единственного датчика сенсорной панели IC TTP223. Эти модули недороги и легко доступны на онлайн-порталах. Принципиальная схема и модуль печатной платы показаны на рисунках 3 (a) и 3 (b) соответственно.

Схема и рабочая

Для этой панели сенсорных переключателей используются четыре сенсорных переключателя. Три переключателя работают как обычные переключатели включения / выключения, а четвертый работает как переключатель мгновенного действия (переключатель звонка).Количество переключателей на панели может быть изменено в зависимости от требований.

В этом проекте для замыкания цепи используется бакелитовая распределительная коробка подходящего размера. Возьмите акриловый лист и вырежьте его по размеру коробки, чтобы получилась передняя сенсорная панель. На акриловой передней панели нанесены различные метки входов. Авторский прототип панели сенсорного переключателя представлен на рис. 4.

Рис. 4: Авторский прототип панели сенсорных переключателей

Перед использованием готовых модулей сенсорных переключателей нам необходимо изменить их, чтобы изменить их поведение по умолчанию.Для выключателей света необходимо замкнуть две паяные площадки, помеченные на модуле A и B. Для выключателя звонка закорачивать только контакт A, а контакт B оставлять открытым. Контактная площадка A должна быть закорочена, чтобы соответствовать реле с активными низкими входами.

Кроме того, на модуле есть светодиодный индикатор, который светится при высоком уровне выходного сигнала, как показано на рис. 3 (а). Поскольку для этого релейного модуля требуется активный низкий сигнал, светодиодный индикатор на модуле всегда светится в выключенном состоянии. Снимите индикаторный светодиод с каждого модуля и вместо этого подключите внешний 3-миллиметровый светодиод, как показано на рис.5. Свечение светодиода укажет на состояние прибора на передней панели.

Рис. 5: Принципиальная схема четырехканального сенсорного переключателя

В панели используются четыре модуля сенсорных переключателей, модуль с четырьмя реле и модуль SMPS на 5 В для питания цепи. Хотя может использоваться любой тип релейной платы, здесь используется модуль твердотельного реле (SSR) и источник питания SMPS 700 мА, 5 В, чтобы гарантировать, что все компоненты легко помещаются в распределительную коробку. ИС TTP223 может работать с напряжением от 2,0 В до 5,5 В, а напряжение питания не должно превышать 5.5В.

Принципиальная схема четырехканальной сенсорной панели переключателей показана на рис. 5. Она построена на четырех встроенных модулях TTP223 (TTP1 — TTP4), модуле SMPS 5 В (Module1), четырехканальном модуле реле SSR 5 В (Module2). , четыре светодиода (LED1 — LED4), три лампы 230 В переменного тока, 60 Вт (от B1 до B3), звонок 230 В переменного тока (BELL1) и несколько других компонентов.

Строительство и испытания

Релейная плата и модуль питания 5 В удобно размещаются внутри распределительной коробки, как показано на рис.6. К выходным клеммам платы реле подключаются внешние фонари и звонок. Сенсорные панели, обозначенные на модулях как I / O, подключаются к входным контактам модулей реле.

Рис. 6: Внутренняя часть прототипа, показанного на рис. 4

Четыре модифицированных сенсорных модуля вместе с четырьмя светодиодами размещаются на акриловом листе с помощью горячего клея, как показано на правой стороне рис. 6. Сделайте четыре небольших отверстия для светодиоды (от LED1 до LED4) на передней панели из акрилового листа. LED1 — LED4 закрепляются в отверстиях с помощью пистолета для горячего клея рядом с сенсорными модулями, так что при прикосновении к сенсорному модулю загорается соответствующий светодиод (рис.7). Светодиоды следует правильно размещать в отверстиях, чтобы они были хорошо видны на передней панели.

Рис.7: Модули сенсорной панели, закрепленные на акриловом листе

После выполнения подключений закройте распределительную коробку и включите электропитание. Обозначьте три источника света как 1, 2 и 3 на передней панели, как показано на прототипе (рис. 4). Обозначьте BELL как дверной звонок для четвертого прибора. Теперь прикоснитесь к любой метке, скажем, 1, на передней панели. LED1 загорится, и соответствующее реле будет активировано, что включит первый свет.

Релейный модуль

SSR, используемый в этом проекте, может выдерживать максимальный ток 2А и подходит для освещения помещений. Для переключения устройств с более высоким током замените плату SSR на электромеханические реле, которые могут выдерживать токи до 10А.


Ашок Байджал — постоянный участник EFY, в настоящее время на пенсии и работает над проектами домашней автоматизации

Чтобы прочитать другие интересные проекты в области электроники:
нажмите здесь .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
