Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания. Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током. Так что будьте осторожны при сборке и установке данного светильника.

Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

Упрощённая схема светильника

1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов. При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочка

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном . Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе.

Фото: патрон лампы

Вставляем в него резистор на 100 Oм и два конденсатора по 220 нФ напряжением 400 В.

Фото: резисторы и транзистор

Теперь нужно впаять крошечный выпрямитель, мы используем для этих целей обычный паяльник и уже заранее приготовлены диодный мост и обрабатываем поверхность, работаем очень аккуратно, чтобы не повредить ранее установленные детали.

Фото: пайка выпрямителя

В качестве изоляционного слоя модно использовать клей простого монтажного термопистолета. Подойдет так же ПВХ трубка, но желательно воспользоваться специально предназначенным для этого материалом, заполняющим все пространство между деталями и одновременно фиксируя их. У нас получилась готовая основа для будущего светильника.

Фото: клей и патрон

После этих манипуляций приступаем к самому интересному: установки светодиодов. Используем как основу специальную монтажную плату, её можно купить в любом магазине электронных компонентов или даже извлечь из какой-нибудь старой и ненужной техники, предварительно очистив плату от ненужных деталей.

Фото: светодиоды на доске

Очень важно проверить каждую из наших плат на работоспособность, ведь иначе весь труд зря. Особенное внимание уделяем контактам светодиодов, при необходимости их дополнительно очищаем и зауживаем.

Теперь собираем конструктор, нужно припаять все платы, у нас их четыре, к конденсатору. После этой операции снова все изолируем клеем, проверяем соединения диодов между собой. Располагаем платы на одинаковом расстоянии друг от друга, чтобы свет распространялся равномерно.

Соединение светодиодов

Также без дополнительных проводов подпаиваем конденсатор 10 мкФ, это хороший опыт пайки для будущих электриков.

Готовая мини лампа

Далее дело за малым: припаиваем резистор на 100 Ом, он может подсоединяться к любой из плат, и изолируем клеем контакты.

Резистор и лампа

Все готово. Мы советуем накрыть нашу лампу абажуром, т.к. светодиоды излучают чрезвычайно яркий свет, который очень бьет по глазам. Если поместить наш самодельный светильник в «огранку» из бумаги, к примеру, или ткани, то получится очень мягкий свет, романтичный ночник или бра в детскую. Поменяв мягкий абажур на стандартный стеклянный, мы получим достаточно яркое свечение, не раздражающее глаз. Это хороший и очень красивый вариант для дома или дачи.

Если вы хотите сделать питание лампы на батарейках или от USB, нужно исключить из схемы конденсатор на 400 нФ и выпрямитель, подключив схему непосредственно к источнику постоянного тока напряжением 5-12 В.

Это неплохой прибор для подсветки аквариума, но нужно подобрать специальную влагозащищенную лампу, ее можно найти посетив любой магазин электромеханических приборов, такие существуют в любом городе, будь-то Челябинск или Москва.

Фото: лампа в действии

Светильник в офис

Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.

Для начала нужно определить количество светодиодов и номинальную мощность.

После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.



Схема: подключение ламп

Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.

Короткие провода светодиодов

Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

Как сделать светодиодный светильник своими руками

Иногда так хочется собрать что-нибудь своими руками… так давайте же соберем что-то действительно полезное и необходимое, например, хороший светодиодный светильник. Для этого нам понадобится минимальный набор материалов: светодиоды, а также подходящий блок питания.

И так, приступаем к процессу сборки. В самом начале пути (радиотехника-самурая) можете попробовать подключить светодиоды к блоку, чтобы убедиться, что они работают. Но обо всем по порядку.

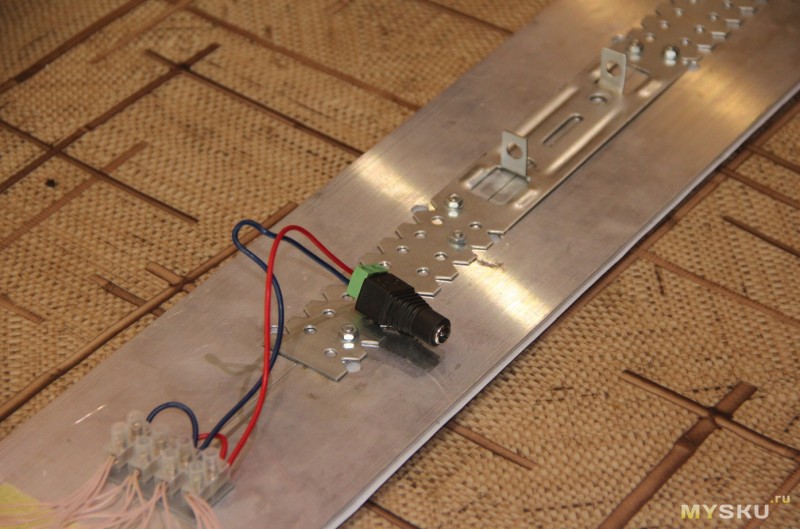

Основа для светильника.

Сперва необходимо придумать, какой осветительный прибор вы будете собирать. Давайте рассмотрим пример с обычной офисной настольной лампой. Раскручиваем, вытаскиваем люминесцентную лампу и ее цоколь.

Обычно у таких ламп имеется переключатель и его мы тоже оставляем. Также убираем стандартную вилку (большая тяжелая вилка с дросселем внутри), если она нестандартного образца (маленькая, легкая и без дросселя).

Сюда будет актуально установить светодиодную полосу или ленту. Лучше брать полосу на алюминиевой подкладке, так как она уже имеет необходимый теплоотвод. Отрежьте две полоски ленты необходимой длины (можно отрезать три, а можно установить всего одну) и закрепите их там, где ранее располагалась люминесцентная лампа.

Выбираем блок питания.

Важно запомнить основные характеристики светодиодной полосы. Наша полоса потребляет 12 вольт напряжения и ток силой 1,5 ампера. Длина полосы 1 метр и для работы ей необходимо 20 ватт мощности. Если мы отрезаем часть полосы, например, половину, то 50 см полосы будет потреблять уже 10 ватт мощности и соответственно ей потребуется 0,75 ампера тока. Исходя из этого, рассчитываем, какой блок питания нам понадобится. Мы выбрали простой БП 12 вольт и 1 ампер. Не удивляйтесь, что берем его с запасом тока, так надо, чтобы он не сгорел от перегрузки.

Теперь осталось смонтировать все это в заранее подготовленный офисный светильник, из которого убрали всю начинку, кроме кнопки включателя и провода. Первым делом устанавливаем на место светодиодные полоски. Если полосок получилось несколько, их необходимо соединить последовательно. Соблюдайте полярность!

Теперь переходим к блоку питания — его можно сделать вилкой светильника, или же встроить внутрь корпуса лампы. Если вы выберите первый вариант (для слабаков), то достаточно будет просто заменить вилку блоком питания, перепаяв провода. Также необходимо соединить провода светодиодных полосок с соответствующими выводами переключатели и все готово!

А теперь рассмотрим вариант для настоящих самураев — для этого необходимо разобрать блок питания и удалить лишние провода.

Контакты, которые выводились на вилку необходимо подключить к контактам переключателя, а ко вторым контактам, где на выходе должно быть 12 вольт подключаем выводы светодиодной полосы. Все контакты можно и нужно пропаять для пущей надежности.

Вот и все! Собирайте корпус, и светодиодный офисный светильник почти что собственноручного производства готов!

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Сборка светодиодных фонарей своими руками

Все мы любим возиться и модифицировать оборудование, которое покупаем, своими руками, но это далеко не создание чего-то с нуля. Вы бы попытались сделать свои собственные светодиодные фонари? Лично я бы не стал, но это, вероятно, потому, что я не любитель делать что-то своими руками, а некоторые люди.

Когда мой хороший друг Джефф Кук пригласил меня проверить его самодельные светодиодные фонари, я, конечно, отнесся к этому скептически. С таким количеством доступных светодиодных светильников на рынке, зачем вам создавать свои собственные? Я задал этот вопрос Джеффу, и он просто ответил: «Цена и полезность».

Самостоятельное изготовление светодиодных фонарей не для всех. Это не только требует времени, но вы также должны знать, что вы делаете. Это не похоже на то, что вы работаете по набору инструкций, все методом проб и ошибок. Джефф использовал самодельные светодиодные фонари в течение последних нескольких лет, поэтому я подумал, что было бы неплохо провести некоторые фотометрические измерения и посмотреть, что он на самом деле сделал.

Прежде чем мы перейдем к результатам, я задал Джеффу ряд вопросов о его самодельных светодиодных светильниках.

Почему вы решили создать свои собственные светодиодные фонари?
В основном две причины: Цена и полезность. Для фонарей заводского изготовления цена обычно составляет около 1000 долларов за единицу 1 × 1. Удобство — заводские фонари тяжелые и громоздкие (за исключением волны гибких панельных светильников, появившихся в последнее время). Созданные мной фонари можно легко поднять на руке на подставке. При необходимости их можно даже приклеить к стене или потолку. Плюс третья причина: мне нравится что-то мастерить и экспериментировать.

Как вы пришли к идее, что строить и какой тип освещения вам нужен?
Я нашел магазин в Акихабаре (Токио), в котором продавались различные светодиодные ленты, которых я больше нигде не видел. Это остается верным и по сей день. Светодиоды плотно упакованы и очень яркие. Издалека они выглядят как сплошная линия, а не как набор точек. Я купила несколько и поэкспериментировала с ними. Я сделал несколько панельных светильников, наклеив ленту на алюминиевые листы, и сделал несколько палочек, используя метровые алюминиевые профили. Для ключевого света мне нужен был большой источник, поэтому я соединил две панели вместе и прикрепил большой рассеивающий лист спереди. Большой гибкий кусок рассеивателя дает такое же качество света (за исключением того, что он больше и мягче), как тяжелый софтбокс за 400 долларов, прикрепленный к заводской панели.

Сколько времени они строили?

На изготовление панели уходит около часа. Измерить ленту и приклеить ее к панелям или профилям — это простая часть. Далее идет военная служба. Давненько я ничего не паял, но ваша техника становится лучше, чем больше вы это делаете.

Было ли их сложно делать? Может ли кто-нибудь это сделать?
Они не требуют особых навыков. Огни сами по себе могут выглядеть довольно ужасно, но это не повлияет на качество излучаемого ими света.

Сколько, по вашему мнению, стоило строительство?
Одна из панелей стоит около 140 долларов США, а палка около 50 долларов США.

Изменились ли ваши светильники DIY за эти годы?
Я всегда стараюсь их улучшить. Все модульное. У меня есть сумки блоков питания с силовыми кабелями. Я сделал силовые кабели длинными, чтобы свет мог быть высоким на подставке без блока питания, висящего в воздухе на полпути к подставке. При необходимости я могу соединить несколько кабелей питания вместе. Я также сделал кабели-разветвители, чтобы я мог питать более одного осветительного прибора от одного блока питания. Еще одним преимуществом длинных кабелей питания является то, что они устраняют необходимость в большом количестве удлинителей.

Довольны ли вы результатами, которые вы получаете от света?

Я очень счастлив. Я сделал тип света, который мне нужен для моей цели. Большая площадь поверхности для ключевого света и длинная палочка для контрового света, покрывающего волосы и плечи, чтобы отделить объект от фона. У меня также есть фонарь, установленный вертикально на подставке, который поддерживает мою подсветку, чтобы немного ударить по щеке. Это также дает красивый ободок на плече, а если объект съемки — женщина, красивый блик сбоку на ее волосах.

Вещи, которые я хотел бы улучшить: я еще не нашел диммер, который не вызывает неприятного мерцания, так что пока я должен использовать правило обратных квадратов. Свет не двухцветный, но я считаю, что дневной свет — это то, что я использую чаще всего. Обычно я снимаю в офисе или комнате с окнами, поэтому дневной свет хорошо работает. У меня тоже есть вольфрамовые панели, и они не занимают много места в моей сумке, поэтому я использую их, когда мне нужно. Если бы я захотел, я мог бы упаковать в свою сумку дюжину фонарей размером с кинофлоу.

Каковы ограничения на использование вашего освещения?
Они могут работать только от сети, и у меня нет возможности диммировать светильники. Я попытался построить несколько диммеров, но обнаружил, что они просто заставляют свет мерцать. Конечно, нет готовых софтбоксов или аксессуаров, поэтому все, что мне нужно, я должен собрать или создать сам.

Что думают или говорят клиенты, когда вы приглашаете их на работу?
Часто это корпоративные клиенты, которые отмечают, насколько профессионально выглядит установка освещения. Обычно они удивляются и впечатляются, когда я говорю им, что они «домашние». (что меня всегда шокирует)

Фотометрия

Итак, теперь давайте перейдем к результатам фотометрии. Я всегда тестирую лампы таким образом, чтобы получить представление о том, как они соотносятся с другими светильниками. Результаты рассказывают только часть истории и никогда не должны использоваться в одиночку для оценки света. В ходе многолетних испытаний я обнаружил, что некоторые источники света с хорошими фотометрическими показателями не всегда выглядят хорошо, а источники света с худшими фотометрическими показателями иногда могут выглядеть лучше, чем показывают их результаты.

ТОЧНОСТЬ ВЫХОДНОЙ МОЩНОСТИ И ЦВЕТОВОЙ ТЕМПЕРАТУРЫ ПО КЕЛЬВИНУ

Я протестировал самодельную светодиодную лампу дневного света 2×1 Джеффа с помощью спектрометра Sekonic C-700, чтобы выяснить, какую мощность дает свет и насколько точным является воспроизведение цветовой температуры по шкале Кельвина. Показания были сняты на расстоянии 1 м (3,28 фута) в контролируемой среде.

Как видно из приведенных выше показаний, свет зафиксировал выходную мощность 1690 люкс (157fc). 1690 люкс от гибкого светильника размером 2×1 — это немного низко. Свет зафиксировал цветовую температуру по Кельвину 7343K, что более чем на 1700K отличается от истинного источника 5600K. Это, безусловно, показывает вам, что покупка готовых светодиодных лент дневного света не обязательно гарантирует, что вы действительно получите светодиоды 5600K.

Просто чтобы оценить производительность DIY 2×1, давайте сравним его с Aladdin Bi-Flex 2×1, когда он установлен на 5600K:

цветовая температура по Кельвину 5899К.

Цветопередача

Итак, теперь, когда мы увидели, сколько продукции производит Джефф «Сделай сам 2×1», как он работает, когда дело доходит до воспроизведения точных цветов. Выше вы можете видеть, что при освещении средний индекс цветопередачи (R1-R8) составляет 70,8, а расширенный индекс цветопередачи (R1-R15) составляет 60,4. Для воспроизведения точных оттенков кожи было зафиксировано -27,5 для R9.(красный), 69,4 для R13 (наиболее близкий к европеоидному оттенку кожи) и 64,7 для R15 (наиболее близкий к азиатскому оттенку кожи). Эти результаты были откровенно ужасными, и цифры были худшими из всех светодиодных ламп, которые я когда-либо тестировал.

Такой низкий балл указывает на то, что самодельный свет не может точно воспроизвести большинство цветов, и ваши изображения должны быть серьезно откорректированы по цвету на этапе постобработки, чтобы получить нормально выглядящее изображение.

Еще раз давайте посмотрим, как это соотносится с Aladdin Bi-Flex 2×1 (просто нам есть с чем сравнивать):

Как видите, между этими двумя источниками света существует огромная разница, когда речь идет о точном воспроизведении цветов.

Спектральное распределение

Выше вы можете увидеть спектральное распределение Джеффа DIY 2×1. Судя по полученным мной показателям цветопередачи, неудивительно, что спектральное распределение довольно ужасное. Несмотря на ровный спектр от 600 до 540 нм, свету не хватает информации на большинстве длин волн. Спектр не только не полный, но и имеет огромные промежутки, где он вообще не может воспроизвести определенные цвета.

Снова давайте сравним DIY 2×1 Джеффа с Aladdin Bi-Flex 2×1. Выше вы можете увидеть, как должна выглядеть хорошая светодиодная лампа с температурой 5600K.

Я задал Джеффу вопрос после того, как показал ему результаты фотометрии его источников света:

Мы сделали несколько фотометрических измерений ваших источников света, вас удивили результаты?
Я всегда был доволен качеством света, но немного подозревал цвет. Фотометрические показания подтвердили мои подозрения, поэтому я был удивлен и немного смущен результатами.

Реальные характеристики

Несмотря на то, что важно проверять свет на фотометрические характеристики, графики и цифры могут рассказать вам только часть истории. Просто потому, что свет хорошо работает, когда дело доходит до фотометрии, нет гарантии, что эти результаты перейдут в хорошее качество света.

Несмотря на то, что работа Джеффа «Сделай сам» 2×1 показала ужасные фотометрические показатели, на удивление она выглядела не так плохо, как я думал. Это не значит, что он был хорош в любом случае, но он работал лучше, чем указывали его фотометрические результаты. Я мог ясно видеть, как неспособность света воспроизвести полный спектр влияла на изображения, которые мы получили. Отсутствие красного цвета в DIY 2×1 явно делало оттенки кожи очень зелеными, а другие цвета выглядели не совсем правильно.

В ситуациях, когда освещение полностью контролируется, и вы балансируете белый цвет своей камеры, эти источники света, вероятно, будут работать лучше. Самая большая проблема с использованием источников света возникает в условиях, когда есть другие источники окружающего освещения. Как только вы настроите баланс белого для источников света, сделанных своими руками, вы заметите, что другие объекты на заднем плане начинают приобретать странный цветовой оттенок.

Что касается качества света, то он был более чем способен создать хороший мягкий, ровный источник при использовании с рассеиванием. Со светом определенно не было ничего плохого, кроме того, как он воспроизводил цвета.

У Джеффа валялась полоса красных светодиодов, поэтому я предложил добавить несколько перед его светом, чтобы посмотреть, что произойдет. Удивительно, но свет внезапно стал намного лучше, а результаты CRI значительно подскочили. Ниже вы можете увидеть, как это изменение повлияло на оттенки кожи.

Свет до того, как мы добавили несколько красных светодиодов. Свет после того, как мы добавили несколько красных светодиодов. Материал снят на камеру Sony a7R II.

Как вы можете видеть из этого видения, результаты далеки от выдающихся, и попытка исправить изображения была очень сложной. Поскольку в цветовом спектре отсутствует так много информации, трудно получить изображение, которое выглядело бы естественно и соответствовало тону кожи. Я не колорист, и я уверен, что кто-то с более ловким набором навыков, возможно, получит лучший результат. Как только мы добавили красные полоски к свету, результаты действительно улучшились до такой степени, что он, вероятно, стал немного ближе к тому, чтобы выглядеть как дешевый готовый 1×1.

Я почти уверен, что если бы Джефф смог найти несколько светодиодных лент более высокого качества, результаты от этого света могли бы быть довольно хорошими. Нам удалось улучшить точность цветопередачи, просто добавив полоску красных светодиодов, вряд ли научно, но это сработало.

Я спросил Джеффа,

Узнали ли вы что-нибудь из результатов, что заставило вас переосмыслить, как улучшить ваши светодиодные фонари?
Да, у меня был запас красных светодиодов, купленных в том же магазине, поэтому я добавил несколько красных полосок между белыми, и это действительно помогло скруглить цветовой спектр огней.

«Сковорода»

Еще один источник света, над которым работал Джефф, я назвал «Сковорода», потому что это буквально светодиодные полосы, прикрепленные к внутренней части сковороды. Это новый подход, и использование металлической основы с высокой отражающей способностью, такой как кастрюля, безусловно, помогает увеличить интенсивность света. Поскольку светодиоды утоплены в поддоне, это также помогает источнику света не разливаться повсюду. Я могу только сейчас увидеть Kickstarter «Свет днем, готовь ночью».

Удачно

Самостоятельное изготовление осветительных приборов своими руками по-прежнему остается ерундой. Хотя вы можете добиться приличных результатов, все зависит от качества используемых вами светодиодов. Поиск и поиск правильных требует много проб и ошибок. Поскольку некоторые светодиодные светильники продаются всего за несколько сотен долларов, создание собственного может показаться неразумным решением. Если вы считаете себя немного разнорабочим/инженером, вы определенно можете попробовать, но лично я бы предпочел просто раскошелиться и купить тот, который уже сделал кто-то другой.

Использовали ли вы раньше фонари своими руками? Каков ваш опыт? Дайте нам знать в комментариях ниже.

Мэтью Аллард ACS

Мэтью Аллард — обладатель множества наград, аккредитованный ACS внештатный оператор-постановщик с 30-летним опытом работы в более чем 50 странах мира.

Он является редактором Newsshooter.com и пишет на сайте с 2010 года.

Мэтью получил 43 награды ACS Awards, в том числе четыре престижных Золотых штатива. В 2016 году он получил награду за лучшую операторскую работу на 21-й церемонии вручения наград Asian Television Awards.

Мэтью доступен для работы в качестве DP в Японии или в любой другой стране мира.

Самодельное освещение проще, чем когда-либо

Работа со светодиодным освещением не должна быть сложной. Вы, вероятно, подумали о классной идее освещения, которую вы не пытались реализовать в прошлом. Почему бы и нет? Я полагаю, что большинство людей, таких как вы, считают, что они недостаточно образованы или квалифицированы, чтобы самостоятельно реализовать идею светодиодного освещения.

Что ж, у меня для вас новости… Стоп, оставьте эту мысль «но я не могу». В этом посте я покажу вам, насколько легко можно настроить светодиодное освещение с помощью правильных продуктов!

Что нужно для создания светодиодной лампы

Вы когда-нибудь хотели построить светодиодную лампу? Теперь вы можете всего с 2 частями!

В связи с растущей популярностью светодиодного освещения многие искали и связывались со мной, спрашивая, как создавать небольшие светодиодные светильники, светодиодные лампы, светодиодные панельные светильники, потолочные светильники… что угодно. Это положит начало обсуждению различных компонентов, необходимых для завершения установки светодиодов:

• Светодиоды для поверхностного монтажа (SMD) или светодиодные модули
• Драйверы постоянного тока
• Блоки питания переменного/постоянного тока
• Радиаторы

Этот список может по понятным причинам сбить с толку новичка, и этот классный проект освещения покажется головной болью. Прежде чем бросить проект в кучу «Сохранить на потом/для кого-то еще», вы должны знать, что есть способ использовать все эти компоненты для одного простого источника света. Двигателям светодиодного освещения нужен только источник питания и немного воображения, чтобы создавать светодиодные фонари как для небольших, так и для крупных приложений.

Удобные светодиоды – «светодиодные двигатели»

Что такое светодиодный световой двигатель? Это светодиодный эквивалент обычной лампы. Световой двигатель обычно состоит из светодиода (LED), установленного на печатной плате с электрическими и механическими креплениями, что означает, что он готов к установке в светильнике.

Наши светодиодные источники света разработаны таким образом, чтобы брать перечисленные выше компоненты и объединять их в одном корпусе. Это устраняет входные барьеры для людей, которые, как и вы, хотят спроектировать систему светодиодного освещения, не залезая себе в голову. Звучит слишком хорошо, чтобы быть правдой? Посмотрите, как мы разработали эти светодиодные фонари.

Проектирование универсальных светодиодных светильников

После многочисленных звонков и запросов в компанию LEDSupply я понял, что нам нужно больше светодиодных осветительных двигателей, которые могли бы принимать постоянное входное напряжение 12–24 В постоянного тока и загораться. Гибкие светодиодные ленты отлично подходят для такого использования, но иногда требуется более компактный, прямой и качественный свет.

Я начал сотрудничать с LuxDrive, чтобы создать светодиодный светильник, который бы работал таким образом. В нашем сотрудничестве было 4 основные функции, которые я хотел, чтобы наши новые продукты имели.

Встроенные драйверы

При работе со светодиодами SMD необходим драйвер постоянного тока или токоограничивающий резистор. Электрические свойства светодиодных ламп меняются по мере их нагрева, водитель следит за тем, чтобы светодиод оставался на безопасном токе, вместо того, чтобы потреблять слишком много энергии и в конечном итоге перегорать.

Вместо использования внешнего драйвера была поставлена ​​цель встроить небольшие встроенные драйверы в плату светодиодов. Эти небольшие драйверы действуют как переменные резисторы на плате, так что вы можете вводить постоянное напряжение постоянного тока (например, 12 вольт), а устройства будут ограничивать ток, протекающий через плату.



Это поможет вам тремя основными способами:

1. Встроенные драйверы означают отсутствие необходимости во внешнем драйвере, который может стоить около 10–15 долларов.
2. Встроенные драйверы намного меньше, что делает установку более компактной и дискретной.
3. Устраняет необходимость согласования драйвера со светодиодной схемой.

Радиатор не требуется

Светодиоды с радиатором — еще одна область, которая сбивает с толку, когда вы начинаете работать со светодиодным освещением. Светодиоды обычно имеют большое количество энергии, протекающей через очень маленький источник, что позволяет накапливать тепло. Радиатор необходим для рассеивания тепла, отводя его от светодиода, чтобы избежать необратимого повреждения.

Радиатор — всегда хорошая идея, но целью было создание небольших светодиодных фонарей, которым не требовалось ничего, кроме источника питания. Радиаторы, как правило, громоздки и значительно увеличивают размер вашей установки. Когда компания LuxDrive разработала светодиодную плату, мы проверили температуру и убедились, что эти световые двигатели могут работать без какого-либо радиатора.

Простое подключение светодиодов

«Как соединить несколько светодиодов?» Это частый вопрос, который я получаю каждый день. Для SMD-светодиодов существуют методы последовательного или параллельного подключения. Эти две разные схемы подключения будут сильно отличаться друг от друга в электронном виде.

Нашей целью было создать светодиод, который можно было бы просто последовательно соединить. Это упрощает соединительную часть, так как все, о чем вам нужно беспокоиться, это мощность и убедиться, что ваш источник питания обеспечивает достаточную мощность для системы.

Качественный световой поток по доступной цене

Наконец, очень важно было иметь эффективный, яркий светодиод, который сделал бы световой двигатель доступным по цене. Этот последний шаг занял больше всего времени, так как нам нужно было найти диод, который был бы достаточно эффективным, чтобы излучать яркий свет, не перегружая систему.

Большая часть ассортимента LEDSupply — это мощные светодиоды, такие как семейство Cree XP и светодиоды Luxeon Rebel. Эти светодиоды излучают тонну света, но также не подходят для нашего желаемого продукта, потому что:

1. Слишком большая мощность (тепло) — Мощные светодиоды работают при более высоких токах возбуждения от 350 мА и выше. Большой ток требует больших драйверов, что приводит к слишком сильному нагреву светодиодного модуля и требует радиатора светодиода.
2. Высокая стоимость. Светодиоды высокой мощности стоят дороже и требуют более дорогих деталей для сборки полноценного светодиодного источника света. Это сделает цену слишком высокой, особенно для тех, кто хочет использовать несколько источников света.

Вывод: использование светодиодов средней мощности

О мощных светодиодах не может быть и речи из-за более высокого тока, что приводит к слишком большому нагреву и общей стоимости. Это заставило нас искать светодиод с низким током, который был бы более доступным. Наши поиски привели нас к светодиодам средней мощности.

Светодиоды средней мощности работают при более низких токах возбуждения: максимум 180 мА по сравнению с максимальным значением 1000+ мА для мощных диодов. Светодиоды также примерно 1/10 от цены! Светодиоды средней мощности не такие яркие, но их низкая мощность и стоимость позволили добавить несколько диодов на плату, чтобы сделать их сравнимыми с выходной мощностью светодиодов высокой мощности.

Nichia 757 — светодиод, который сделает все возможное

Nichia 757 — это светодиод средней мощности, который был наиболее привлекательным. Световой поток был выдающимся, учитывая цену и низкие ограничения мощности. Компания LuxDrive приступила к тестированию диодов средней мощности, построенных на печатных платах со встроенными драйверами.

Тестирование дало положительные результаты, которые успешно достигли всех наших целей. Это привело к появлению двух революционных новых продуктов для LEDSupply. Приведенные ниже светодиодные источники света обладают всеми четырьмя необходимыми функциями. Это помогает создать удобный светодиод: встроенные драйверы, отсутствие необходимости в радиаторе, простота подключения и качественный световой поток.

DynaSquare

DynaSquare — дискретный 12-вольтовый светодиодный светильник, чрезвычайно простой в использовании. Квадратная печатная плата размером 1 дюйм содержит 3 светодиода средней мощности Nichia 757. Использование нескольких диодов средней мощности увеличивает светоотдачу до 150 люмен , что сравнимо со светоотдачей высокомощного светодиода 1-Up. DynaSquare идеально подходит для ламп и светильников, а также для светодиодных панелей и освещения дисплеев.

DynaSquare предлагается в белом цвете с цветовой температурой от 2700K до 6500K. Цвета доступны в красном, желтом, синем и зеленом цветах. Возможно, самые интересные варианты — DynaSquares Horticulture 3000K и 5000K. В DynaSquares для садоводства используется матрица с очень широким спектром действия, идеально подходящая для выращивания растений. Обязательно проверьте этот свет для небольших приложений для выращивания.

Соединение нескольких светодиодов вместе — создайте свою собственную схему!

DynaSquare позволяет легко соединять платы. Квадратная плата имеет площадки для пайки на каждой из четырех сторон. Это позволяет подавать питание на одну сторону DynaSquare, а затем последовательно подключать несколько светодиодов с любой из трех сторон, как показано ниже. Это обеспечивает гибкость перемещения плат в любом месте, где это необходимо для вашего приложения. Пожалуйста, свяжитесь с нами по адресу LEDSupply, прежде чем объединять более 20 DynaSquare вместе.

DynaSquare также можно подключить параллельно к источнику питания, как показано ниже. При параллельном подключении к одному источнику питания ограничений нет.

Питание

DynaSquare обычно питается от напряжения 12 В, но может работать от 11–15 В постоянного тока. Это позволяет вам питаться от простого источника питания переменного/постоянного тока или даже от батареи! Один DynaSquare работает на 1,5 Вт. С выходной мощностью 150 люмен это высокоэффективный светодиод около 100 люмен на ватт!

Чтобы найти источник питания, просто убедитесь, что ваша мощность обеспечена. Для одного DynaSquare это будет легко. Если вы подключаете несколько светодиодов последовательно или параллельно, убедитесь, что мощность вашего источника питания соответствует требованиям. (1,5 Вт на каждый используемый DynaSquare)

Диммирование

DynaSquare поддерживает ШИМ-регулировку яркости. Это работает с нашим беспроводным диммером PWM или может работать с другими выходными сигналами PWM, просто см. Техническое описание здесь.

The Duo — светодиодная лента высокой яркости

DUO — это светодиодная лента на 24 В, которая является самой яркой светодиодной лентой на нашем сайте и может похвастаться более чем 100 люменами на ватт! Duo использует новейшую технологию светодиодов средней мощности, размещая 48 диодов Nichia 757 на 12-дюймовой жесткой полосе. Двухрядная светодиодная лента выдает 870 люмен на фут с высокой плотностью светодиодов, поэтому свет получается ровным, высококачественным линейным выходом.

Светодиодная лента DUO представлена ​​в белом цвете с цветовой температурой от 2700K до 6500K. Цвета доступны в красном, желтом, синем и зеленом цветах. Возможно, наиболее интересными вариантами являются полоски Horticulture 3000K и 5000K. В вариантах для садоводства используются диоды Nichia 757 с очень широким выходным спектром. Этот широкий спектр идеально подходит для выращивания растений, и это идеальное освещение для начала рассады и выращивания растений в помещении.

Модульная конструкция

Duo поставляется в виде детали длиной 12 дюймов и шириной 0,95 дюйма. Модульная конструкция ленты позволяет разрезать ее на более мелкие части. Каждые 3 дюйма есть черная пунктирная линия, по которой вы можете разрезать ее, чтобы сделать несколько светодиодных двигателей из одного куска.

При самостоятельном разрезании полоски соблюдайте осторожность, разрезая ее по пунктирной линии. Обычно лучше всего подходят прочные ножницы, резак для бумаги или большие кусачки для проволоки. Если вы хотите оставить нам нарезку, мы предлагаем полосу в 3, 6 и 9дюймовые детали в дополнение к стандартной 12-дюймовой полосе.

Соединение светодиодных лент

Duo сконструирован таким образом, что несколько лент можно последовательно соединить вместе. Количество последовательно соединенных светодиодных лент не должно превышать 8 полных 12-дюймовых плат. Другими словами, не соединяйте вместе более 8 футов полос.

Питание

Duo получает входное напряжение 24 В, которое может поступать от источника переменного/постоянного тока или от аккумулятора.
