Как самому сделать электрический теплый пол: расчет мощности и особенности монтажных работ

Содержание

Как сделать электрический теплый пол своими руками: особенности монтажа

В этой статье мы рассмотрим:
Как устроена система электрического подогрева пола
Подготовка пола для укладки греющих кабелей
Электрический теплый пол своими руками: технология монтажа

Уютная и комфортная жилплощадь уже стала нормой для современного городского жителя – трудно себе представить существование без таких элементарных благ цивилизации как освещение, водоснабжение, приятная обстановка, радующая глаз, комфортная окружающая температура в любое время года. Последнее благо, пожалуй, наиболее важное среди всех остальных – если с отсутствием света и воды еще хоть как-то можно справиться, то вот с холодом дела обстоят совсем иначе. Современная квартира может быть оборудована целым комплексом климатического оборудования – это система отопления, кондиционирования и, конечно же, теплый пол, о котором и пойдет речь в дальнейшем. Вместе с сайтом stroisovety.org мы научимся монтировать электрический теплый пол своими руками, разберем все тонкости этого процесса и подробно изучим его устройство и принцип работы.

Как сделать теплый пол электрический своими руками

Как устроена система электрического подогрева пола

Практически все современные системы теплых полов, работающих от сети электропитания, разработаны с учетом быстрой и простой сборки. Чтобы монтаж электрического теплого пола могли осуществлять все желающие, его производят в виде конструктора, состоящего из трех элементов: нагревательного мата, температурного датчика и блока управления, называемого терморегулятором.

Нагревательный мат служит для нагрева основания пола. Он представляет собой гибкую сетку, на которой размещены кабели нагрева – как правило, она имеет полуметровую ширину и длину до 25м. Приобретая подобную систему подогрева, следует уделить внимание именно длине мата – расчет электрического теплого пола придется выполнить самостоятельно. Если быть точнее, то определить необходимо не длину, а общую площадь подогреваемых полов. Здесь следует взять в учет тот факт, что в местах установки мебели и прочих предметов быта нагревательный мат не укладывается. Мало того, его край должен находиться от этих предметов на расстоянии 20-30см. В принципе, правильно определить площадь подогрева будет достаточно – в магазине, исходя из рассчитанных параметров, вам подберут мат необходимой длины и мощности.

Нагревательный мат для электрического теплого пола фото

Температурный датчик снимает показания температуры с пола и передает их на блок управления системой теплого пола. Без него работа электрического пола будет не только неэкономичной, но и небезопасной – излишний нагрев кабеля может привести к непредсказуемым последствиям.

Температурный датчик для электрического теплого пола

О терморегуляторе стоит поговорить подробнее – именно на него возложены все функции управления. Устройство электрического теплого пола предполагает его работу в разных режимах – терморегулятор может осуществлять как почасовой контроль, так и посуточный и даже понедельный. Его можно запрограммировать так, чтобы он включался в любое удобное для вас время, а при необходимости и выключался точно так же. Все эти режимы работы успешно программируются на центральном пульте управления.

Монтаж электрического теплого – терморегулятор

Скажем так, терморегулятор позволяет задать недельный график работы теплого пола. Рассмотрим пример, вы поднимаетесь на работу в 7-00, приходите вечером домой в 19-00, субботу вы проводите дома, а воскресенье на даче. В такой ситуации экономичная работа теплого пола настраивается так: в рабочие дни пол будет включаться в 6-30 и в 18-30 (полчаса вполне достаточно, чтобы полы нагрелись), а выключаться в 8-00 и в 21-00. В субботу он будет работать без перебоя, а в воскресенье, как и вы, отдыхать. Настройка такой экономичной работы возможна благодаря терморегулятору с функцией программирования – экономия составляет практически 60%.

Существуют и более простые терморегуляторы – как правило, они не программируются и следят только за необходимой температурой пола. В этом случае система работает на всю катушку, и ни о какой экономии электроэнергии не может быть и речи.

Подготовка пола для укладки греющих кабелей

Укладка электрического теплого пола (опять же для повышения эффективности его работы) выполняется на подготовленное основание. Здесь не имеется в виду заделка трещин и грунтовка – это само собой разумеется. Речь идет о таких подготовительных работах, в результате которых все тепло, излучаемое электрическими кабелями, будет направляться внутрь помещения, а не для обогрева плит перекрытия.

На этом этапе работ вам придется сделать новую стяжку пола. Можно, конечно, и обойтись без нее, но только в этом случае, кроме своего пола, вы будете подогревать потолок соседям снизу. Тепло будет рассеиваться и теряться в огромном количестве бетона.

Стяжка для теплого пола представляет собой слоеный пирог из различных материалов. На плиты перекрытия сначала укладывается гидроизоляция из полиэтиленовой пленки, дальше идет пенопласт толщиной не менее 30мм, следом за ним ложится теплоотражающий экран, потом слой металлической сетки или арматуры и лишь только после этого заливается новая стяжка толщиной не менее 50мм. Более тонкий слой может растрескаться в процессе эксплуатации.

Вот такую подготовку основания требует технология укладки электрического теплого пола.

Укладка электрического теплого пола своими руками – подготовка пола

Электрический теплый пол своими руками: технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

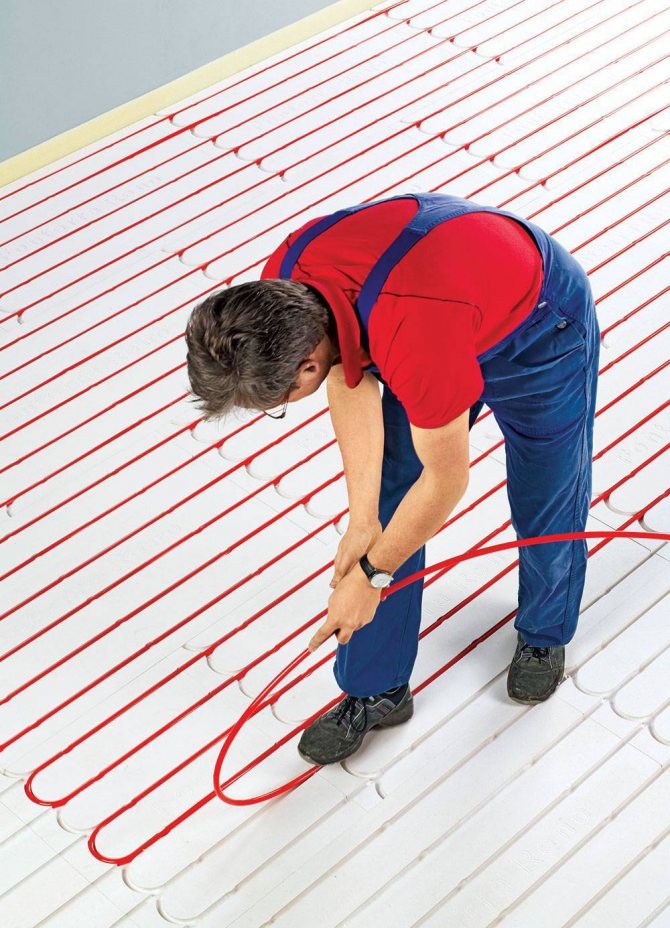

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения. На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной стяжкой и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Автор статьи Михаил Корнеев

Электрический теплый пол своими руками, монтаж теплого пола под плитку, ламинат, линолеум

Электрический теплый пол представляет из себя набор, состоящий из:

Силовых проводов,
Нагревательного кабеля,
Муфты.

В подавляющем большинстве случаев нагревательный кабель идет уже в комплекте с муфтой и определенной длины, но, тем не менее, всегда можно найти время и желание приготовить все необходимое своими руками, тем более все, что для этого потребуется это лишь набор муфт, силовые провода и нагревательный кабель.

Что собой представляет муфта?

Муфта – это некая металлическая трубка, очень тонкая. При монтаже электрического теплого пола концы силовых проводов и нагревательного элемента вставляют с разных сторон в такую трубочку, которая называется муфтой, и зажимаются при помощи пассатижей.

Разберем создание самодельной муфты на примере соединения нагревательной жилы. Начинаем работу со снятия изоляции — небольшой кусочек с силового провода и кабеля. В соединительный комплект входит термоусадочная трубка, которую необходимо одеть на силовой провод. Должно соблюдаться правило: термоусадочная трубка, одетая на провод, должна быть больше металлической трубки на 2-3 см. Затем оголенный провод вставляем в трубку и зажимаем с помощью пассатижей. Другой конец провода подвергается такой же обработке. Соединение готово, теперь на него стягивают термоусадочную трубку, которая в свою очередь обладает весьма привлекательным свойством – при нагревании уменьшаться в размерах. Достаточно иметь под рукой спички или зажигалку, для того, чтобы нагреть конструкцию, которая в свою очередь даст более качественную изоляцию.

Правда, лучше все же нагревать термоусадочную трубку при помощи специального фена. Нужно усвоить для себя, что в этом случае необходим источник тепла, а не беспорядочное нагревание трубки!

Токопроводящую жилу и оплетку кабеля необходимо также изолировать. Теперь, когда все 3 провода имеют изоляцию, подбирается термоусадочная трубка еще большего размера и одевается поверх с запасом на силовые провода и нагревательный кабель. Снова всю конструкцию нагреть! Муфта готова, можно подключать. Самодельная концевая муфта, исполненная в разных конструктивных вариантах, имеет общий принцип подключения примерно схожий с соединительной муфтой.

При создании муфты своими руками есть несколько преимуществ:

экономятся некоторые денежные средства,
использование нагревательного кабеля любой длины,
подсоединение силовых проводов необходимой длины.

НО!!! Если соединение произведено некачественно, срок службы электрического теплого пола сводится к 1-2 годам.

Кроме того, всегда остается риск короткого замыкания или поражения электрическим током при некачественной изоляции. Поэтому, если вы неуверенны в своих способностях в сфере электричества и электромонтажных работ, то лучше укладку электрического теплого пола доверить профессионалам.

Что можно и что нельзя делать при электрическом отоплении помещений

понедельник, 29 августа 2022 г.

Электрическое отопление — это энергоэффективное и экологически чистое решение для обогрева пола. Вы можете использовать его как для недавно построенных, так и для отремонтированных домов . Несмотря на то, что системы электрического отопления не требуют специального обслуживания, мы составили список рекомендаций, которые следует учитывать при использовании нашей продукции.

В этом документе фразы:
«нагревательный элемент» относится к нагревательным кабелям и нагревательным матам;

«EFH» относится к электрическому подогреву пола.

При работе с электрическими теплыми полами установщики должны соблюдать следующие рекомендации:

Перед установкой храните нагревательный элемент в сухом месте.
См. местные правила и требования к электрическому нагреву.
Проверьте сопротивление нагревательного элемента (+/- 5%) и сопротивление изоляции до, во время и после установки.
Выберите мощность в соответствии с рассчитанной рекомендацией (линейной и конкретной) на основании расчета пола, чернового пола и тепловых потерь. Вы можете найти эти рекомендации в нашем Руководстве по применению или Руководстве по установке.
Используйте датчики пола для всех целей обогрева и термостат для управления электрическим подогревом пола. При использовании вместе с датчиком пола термостат регулирует температуру пола, поддерживая безопасную и комфортную температуру поверхности. Обратите внимание, что датчик пола обязателен, чтобы конструкция пола не перегревалась.
Не перекрещивайте нагревательные элементы и избегайте прямого контакта между нагревательными элементами и датчиками.
Избегайте прямого контакта между теплоизоляцией и нагревательными элементами.
Обеспечьте правильное расстояние C-C и соответствующее расстояние между трубами горячей воды, холодными точками, сливами и т. д. и нагревательным элементом. Расстояние C-C равно площади [м²] / длине кабеля [м].
Рассмотрите возможность установки датчиков температуры там, где температура репрезентативна. Напольные/проводные датчики должны быть установлены в трубопроводе.
Убедитесь, что области под мебелью, которые находятся в непосредственном контакте с поверхностью пола (т. е. не приподняты над полом), не нагреваются (холодная точка).

При выполнении всех соединений следуйте схемам соединений, предоставленным сертифицированным установщиком.
Сообщите своим клиентам (или будущим пользователям) основные правила и рекомендации по технике безопасности при работе с системой электрообогрева.

Посмотрите это видео, чтобы узнать, как:

установить систему электрического обогрева под плитку с помощью нагревательного мата;
рассчитать площадь отапливаемого пола;
найти правильное расположение датчика;
установить датчик температуры внутрь трубопровода; и
проверить нагревательный мат.

При установке электрического теплого пола установщики не должны:

Не обращайте внимания на рекомендации, изложенные в нашей технической литературе.
Разрежьте нагревательный элемент (т. е. нагревательный кабель внутри нагревательного мата).
Наступите на нагревательный элемент во время установки.
Просверлите пол в местах, обогреваемых нагревательным элементом.

Ознакомьтесь с некоторыми дополнительными советами по комфортному отоплению пола в этой анимации: Комфортный обогрев пола с помощью нагревательных кабелей DEVIflex.

Пользователи электрических теплых полов всегда должны:

Для установки электрообогрева обращайтесь только к профессиональным установщикам.
Соблюдайте рекомендации по технике безопасности.
Следуйте рекомендациям по температуре и эксплуатации в соответствии с руководством по установке термостата и руководством по применению.

Убедитесь, что вся мебель, размещенная на обогреваемом участке, стоит на ножках (мин. 5 см).
Хранить документацию и, возможно, фотодокументацию всей построенной системы электрического теплого пола.

Узнайте, как установить электрические нагревательные маты под керамические или деревянные полы в этом мультфильме. DEVI — Монтаж матов электрического теплого пола.

Пользователи с электрическим подогревом полов никогда не должны:

Выполнение электротехнических работ.
Просверлите пол в местах, обогреваемых нагревательным элементом.
Накройте нагретые поверхности коврами, одеялами или другими толстыми и теплыми покрытиями на длительное время. Это может блокировать тепловой нагрев, что может привести к неисправности системы или даже к опасным ситуациям.

Все наши рекомендации можно найти в Руководствах по установке

Руководства по установке

Сопутствующие товары

Learning

Посетите наш учебный центр

Компания Danfoss предлагает обучающие онлайн-материалы для техников и проектировщиков, работающих с электрическим обогревом. 6 электронных уроков доступны бесплатно и по запросу на портале обучения Danfoss. Для получения дополнительной информации зарегистрируйтесь в нашем разделе поддержки, перейдя по ссылке, или найдите обзор доступных соответствующих тренингов в таблице ниже.

Зарегистрируйтесь здесь

Что такое электрические теплые полы?

Гиды

Как на самом деле работает электрический теплый пол? Когда это подходит и насколько это безопасно? Здесь мы перечисляем некоторые вещи, которые важно иметь в виду при выборе системы теплого пола для вашего конкретного дома.

Как это работает

Теплый пол Ebeco основан на электричестве прямого действия по нагревательному кабелю, который обычно покрывает всю свободную площадь пола. На кабели теплого пола наносится тонкий слой стяжки, чтобы получить ровную поверхность, и на нее укладывается пол. В некоторых случаях нагревательный кабель заливают бетоном. Теплоизоляционная плита всегда укладывается под греющий кабель для энергоэффективной системы. Температура регулируется по комнате с помощью термостата на стене.

Электрическая система обогрева пола представляет собой комплексную систему отопления. В помещениях, где он установлен, не требуются дополнительные источники тепла. Электрические теплые полы особенно подходят для реконструкции и расширения. Это относительно быстрая и дешевая установка по сравнению со многими другими системами отопления, которые требуют серьезного вмешательства.

Электрический или водяной подогрев пола?

Таким образом, система напольного отопления Ebeco основана на прямом электрическом отоплении, но существует также водяное напольное отопление. Распространенный вопрос: какую систему выбрать: с электрическими кабелями или с водопроводными? Это, конечно, зависит от условий в вашем доме и требований к установке напольного отопления. Имейте это в виду, когда решаете, какой из них подойдет вам лучше всего.

Низкая строительная высота

Если требуется небольшая строительная высота, хорошей альтернативой является электрический теплый пол. По сравнению с водяным теплым полом высота конструкции очень мала, что часто является большим преимуществом при ремонте. Наш кабель для теплого пола имеет монтажную высоту всего 4 мм и фольгу толщиной от 3,5 до 6,5 мм с изоляцией.

Наши теплые полы

Комфортные полы круглый год

Электрический теплый пол — идеальный выбор, если вам нужна гибкая система отопления. Другие системы отопления летом часто отключаются. Это означает, например, что полы в ванных комнатах и других помещениях часто могут быть холодными в летние месяцы.

С электрическим подогревом пола вы можете выбрать, какие полы будут теплыми и сухими круглый год. Кроме того, в таких помещениях, как ванные комнаты и холлы, можно добавить электрический теплый пол поверх водной системы напольного отопления. Тогда вы можете просто перейти на электрическое отопление в летние месяцы.

Надежность

После более чем 40-летнего опыта работы на рынке кабели Ebeco имеют прочную конструкцию, которая делает их очень долговечными. В маловероятном случае отказа нагревательного кабеля имеется очень хорошее оборудование для отслеживания неисправности. Его можно найти над поверхностью пола, поэтому для ремонта необходимо поднимать, например, только отдельные плитки.

И единственное, что может случиться с системой, которая выходит из строя, это то, что она перестает нагреваться. Нет риска протечки воды или другого повреждения имущества. И для нас важно, чтобы вы чувствовали себя в безопасности, выбирая полы с подогревом от Ebeco. Поэтому мы предоставляем 12-летнюю гарантию с возможностью продления до 25 лет.

Сколько стоит электрический теплый пол?

Инвестиционные затраты на электрические теплые полы относительно низки по сравнению с водяными системами. Существует множество различных видов водоразбавляемых систем, и эксплуатационные расходы между ними сильно различаются. Некоторые системы имеют низкие эксплуатационные расходы, но для их окупаемости требуется много времени. Особенно это касается небольших помещений, таких как ванные комнаты и холлы.

Точная стоимость установки электрического теплого пола, очевидно, зависит от размера помещения, желаемой мощности и других требований к установке теплого пола. Вы получите лучший ответ на вопрос, обратившись к ближайшему дилеру Ebeco. Работа монтажника также должна быть включена в цену.

Эксплуатационные расходы

Электрический теплый пол является эффективным источником отопления. Эффективность высокая, а выбросы углекислого газа низкие. Электрический теплый пол устанавливается близко к поверхности, что делает систему быстродействующей, так как воздух в помещении быстро нагревается. Благодаря быстрой системе и хорошему контролю вы можете более эффективно использовать внешние источники тепла, такие как солнечное излучение и другое электрическое оборудование в доме.

Быстрая система с оптимальным управлением является энергоэффективной системой. С нашими продуктами Energy Saver у вас есть оптимально быстрая система, которая используется только тогда, когда это действительно необходимо. В сочетании с экологическим соглашением об электричестве у вас есть чистый источник тепла с минимальным воздействием на окружающую среду.

Преимущества теплых полов

С электрическим теплым полом вы получаете источник тепла, который эффективно распределяет тепло. Теплее всего на уровне пола и на несколько градусов прохладнее на уровне головы, как мы, люди, любим. №

По сравнению с радиаторами полы с подогревом незаметны, и вы можете совершенно свободно меблировать их, не беспокоясь о том, что они загораживают источник тепла. Кроме того, улучшается микроклимат в помещении благодаря меньшему количеству циркулирующих частиц пыли, что особенно важно для людей, страдающих аллергией.
