Как регулировать коллектор теплого пола: какой выбрать, устройство, правильная сборка

Содержание

какой выбрать, устройство, правильная сборка

На сегодняшний день система отопления зданий и сооружений при помощи теплого пола — набирающий популярность метод. Однако в таком случае требуется большое внимание к выбору составляющих компонентов, учету специфики проектирования и устройства узлов. Для создания необходимо большое количество различных составляющих и приборов, в отличие от аналогичной радиаторной системы.

Наблюдается влияние огромного количества факторов, от качественного распределения теплоносителя по всем веткам до контроля за его нагревом. Все в точности должно соответствовать инструкции. Один из наиболее важных блоков является коллектор для теплого пола или так называемая гребенка.

Содержание статьи:

Что это такое?

Коллектор представляет собой прибор, применяющийся для эффективного распределения потоков по контуру теплоносителя, а также для регулирования их. Представленное устройство применяется для системы теплого пола. Регулирует температуру, количество носителей тепла и является одним из важнейших узлов сборки системы отопления.

Внешний вид и схема устройства представляет собой кусок трубы, имеющий некоторое количество отверстий с одной стороны, которые применяются для выхода. Такая простая сборка распределительного узла полностью отвечает за управление системой.

Важно! Собрать самодельный коллектор можно достаточно просто. Схема сбора и чертеж самодельного распределителя представлены в Интернете.

Важно правильно соблюсти все размеры и выбрать правильный материал для составляющих компонентов, а также качественно подключить к системе.

Роль прибора

Коллектор должен отвечать за выполнение некоторых важнейших функций, без которых работа подогрева невозможна. Применяется в системах нагрева для:

  • контроля температурного режима;
  • эффективного распределения потоков теплоносителя.

Основная функциональная обязанность состоит в том, чтобы подать носитель тепла необходимой температуры поровну для каждой группы напольных веток пола. Для выполнения такой задачи в комплекте с устройством идет специальный смесительный узел, который состоит из насоса, клапана регулировки и некоторых других приспособлений.

Потребность в регулярном проведении контроля температуры обусловлена тем, что на выходе из нагревательных котлов получается вода с температурой, значительно превышающей необходимую для системы теплого пола. Чтобы довести ее до нужной кондиции, получаемая вода смешивается до необходимого значения.

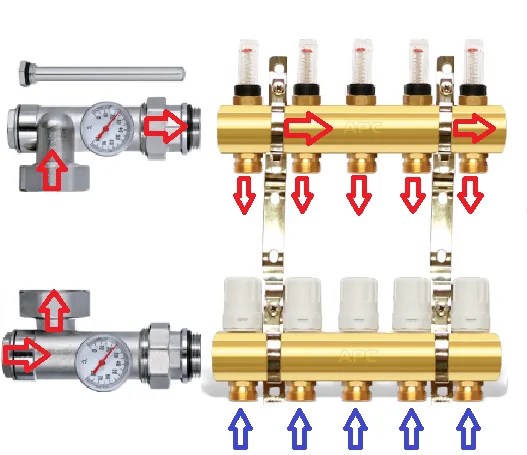

Принцип работы

Вода, которая проходит по трубам передает тепло в помещение. Пол с отоплением может применяться как вспомогательная система или основная, в зависимости от назначения помещения. Сам коллектор выступает в виде эргономичного устройства, работа которого может проходить без специальной подготовки или знаний. Функционирование обогрева выполняется так:

  • вода, нагретая до диапазона от 60 до 80 градусов по Цельсию, проходит от источника по термостатическому клапану в смесительный коллектор;
  • от устройства поступает идентичный поток воды, как и от термостатического клапана с разницей в температуре обратки, которая меньше, чем температура поступающего теплоносителя;
  • клапан имеет специальную головку, которая призвана выполнять регулировку уровня температуры в пределах от двадцати до семидесяти градусов по Цельсию;
  • в нижний коллектор, который применяется для подачи, поступает уже охлажденная вода;
  • определенная малая часть этой воды идет в распределитель, после которого реверсируется в первичный контур;
  • два потока, которые смешались между собой, направляются в смесительный насос и расходятся по секторам системы циркуляции.

Важно! В связи с тем, что сделать контуры равной длины с идентичной нагрузкой отопления практически невозможно, то требуется балансировка термостатического клапана.

Когда трубы оставлены различными по продолжительности, то жидкость из более длинной по температуре будет отличаться от короткой. Равное соотношение получается с настройкой требуемой температуры подачи и регулировке головки.

Виды

На сегодняшний день распространено несколько видов коллекторов. Между собой они отличаются применяемыми материалами и возможностями по регулированию потоков.

Без возможности регулировки

Такой прибор является наиболее доступным вариантом из предложенных на рынке. Он не имеет регулирующих приспособлений, поэтому потоки воды расходятся согласно гидравлическим параметрам самой системы.

Регулировка руками

Достаточно бюджетный вариант. Все настройки потоков производятся вручную. Температура может регулироваться и распределяться по потокам качественно. Один раз настроив систему, она продолжает работать в таком режиме до момента следующих изменений в регулировках.

Прибор с расходомером

Балансировочный расходомер, используемый в таком варианте, позволяет отрегулировать потоки воды для каждой из веток, которая выходит из коллектора. Пользователь системы получает возможность менять поток воды и выполнять контроль за ходом процесса.

Такой коллектор имеет в составе фланец и шток, при помощи которых контролируется проход в трубопроводе. Содержит также окно с делениями, для выявления точного расхода воды по ветке. Такой прибор нашел широкое распространение в связи с высокой функциональностью и достаточно качественной работой.

Автоматический

Достаточно распространенный прибор, который имеет встроенные сервоприводы для каждой из петель. Такие компоненты вместе с термодатчиками дают возможность выполнять регулировку потока воды для каждой ветки в зависимости от показаний датчика температуры. Может быть вариация с применением сервопривода.

Необходимо только выставить нужный проход сечения. Представленные модели имеют намного большую стоимость в отличие от предыдущих аналогов. Однако установка их в квартиру, студию, дом, позволяет не заботиться о различных регулировках.

Расположение

Для начала следует определить полную схему соединений. В ней должны быть размеры труб, схема их прокладки и порядок соединения с отоплением. Необходимо высчитать проходную возможность каждой гребенки, установить их диаметры и материал, из которого они производятся. Наибольшее распространение получили устройства, выполненные из нержавеющих сплавов или меди.

Расположение прибора устанавливается таким образом:

  • требуется соблюсти идентичную продолжительность магистралей;
  • место, в котором предполагается монтировать шкаф, обязано быть легкодоступным;
  • точка подключения устройства обязана находиться выше других компонентов соединения;
  • детали помещения и интерьера не должны мешать проведению проверок, обслуживаний, ремонтов оборудования.

Что учитывать при выборе

Выбирая коллектор в магазине, следует обратить внимание на некоторые характеристики устройства и системы в целом.

Материал

Имеет решающее значение при выборе. В отечественных условиях можно приобрести изделия, произведенные из различных металлов. Наиболее популярны такие:

  • бронза;
  • латунь;
  • нержавеющая сталь.

Важно! Все представленные материалы считаются надежными для коллекторов.

Следует обращать внимание, чтобы изделия были изготовлены согласно европейских стандартов качества или идентичных российских. Не рекомендуется покупать дешевые аналоги, производства Китая, которые не имеют подтверждающих документов о прохождении сертификации. Материалы в них могут не соответствовать требованиям. В результате эксплуатации быстро образовываются трещины, другие повреждения. Изделия подвергаются влиянию коррозии.

Напор

Следует учитывать, чтобы приобретаемый коллектор соответствовал максимальному напору системы. Может случиться такое, что купленное устройство не сможет иметь такую пропускную способность, как система в целом, что негативно будет влиять на функционал теплого пола.

Энергопотребление

Сам теплый пол с водяным принципом теплового элемента не требует потребления электрической энергии. Однако автоматический коллектор может потреблять достаточно большое ее количество. На этот фактор следует обратить внимание, поскольку увеличение расхода повлечет повышенные затраты.

Сборка приобретенного

Коллектор, который был приобретен в магазине, не требует сборки. В таком приборе все компоненты подобраны согласно техническим характеристикам. Некоторые сложности могут возникнуть с настройкой.

В комплекте со схемой идет таблица балансировки, согласно которой можно выбрать настройку коллектора по:

  • продолжительности контура;
  • нагрузке отопления.

Таблица имеет связанные число оборотов и номер контура. Выставление настроек происходит таким образом:

  1. с вентиля следует снять колпак, который является его защитой;
  2. вентиль необходимо закрыть до предела при помощи ключа;
  3. определить количество оборотов для нужного контура;
  4. открутить вентиль на требуемое значение;
  5. таким же образом провести выставление параметров других контуров.

Корректная настройка и подключение устройства нужны для длительной его работы и качественного функционирования всей системы.

Создание самодельного

Все устройства, которые доступны в продаже, состоят из различных качественных материалов. В его состав входят полипропилен, составляющие сплавы и стали, которые имеют функцию защиты от коррозии и множество других. Весь набор материалов придает устройству прочность и стойкость.

Самостоятельная сборка предполагает наличие идентичных материалов. Покупка таких и сборка потребует расхода денежных средств сравнительного с приобретением готового устройства. А сборка из более дешевых материалов предполагает обрезки труб, тройники и прочие не заводские компоненты. Эффективность и продолжительность работы такой системы нецелесообразна по качеству и надежности.

Собственноручная сборка

Есть два варианта сборки коллектора. Один из них более простой и дешевый, второй — немного дороже.

Полипропилен

Максимально доступный способ создания. Все элементы создаются из пластика. Основной минус такой конструкции — большие размеры.

Металлические фитинги

Второй метод, где вместо пластмасс применяются стальные фитинги. Они имеют меньший размер. Однако

тонкостенные тройники, которые применяются в схеме имеют плохое качество. При вращении их ключом, они могут дать трещину или сломаться. Если приобрести качественные компоненты, то цена будет равна хорошему готовому коллектору от производителя.

Советы

При выборе устройства, главным ориентиром является количество контуров, которое следует соединить. Специалисты советуют покупать коллектор с запасом на один выход, если понадобится разделить длинный контур на несколько веток.

В качестве дополнительного фактора при выборе эксперты советуют обращать внимание на материал. Важно, чтобы к устройству шли в комплекте сертификаты качества.

Гребенка для теплого пола представляет собой важнейший элемент системы. Применяется для регулирования температуры и разделения потоков. Можно изготовить самостоятельно, однако не всегда это целесообразно. При выборе следует учитывать советы и рекомендации.

Основные принципы работы и настройки коллектора теплого пола

  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Поиск

Теплые полы-это легко
  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Как настроить байпас смесительного узла TIM JH-1036

Насосно-смесительная группа TIM JH-1036 имеет регулируемый байпас. Есть шкала с градацией от 0 до 5, но что означают эти цифры уже невозможно узнать после установки байпаса. Сложно понять и зачем он нужен, ведь в других смесительных узлах для теплого пола нет подобного приспособления.

Мне же пришлось очень подробно изучить работу байпаса смесительного узла в результате неправильного подключения его ввода и вывода к системе отопления.

После предыдущей установки смесительного узла TIM JH-1036 настроить байпас не было возможности, поскольку нет инструкции по его настройке, а конструкцию перед установкой не изучил - не снимать же его. Теперь перед установкой изучил и сфоткал внутреннее устройство смесительного узла.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки - температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото - самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил - может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания - и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Экспериментальное выяснение значения, установленное байпасом.

Перед установкой байпаса не мешало бы убедится какому значению соответствует полное открытие и закрытие байпаса.

Только осторожно - края щели острые, как лезвия.

Если смесительный узел уже установлен, а наклейка со шкалой 0-5 наклеена иначе - можно произвести эксперимент.

Вращая регулировочный винт ключом на 10 выяснить в каком положении шкалы максимальный и минимальный расход воды на расходомерах коллектора теплого пола.

Если нет коллектора или расходомеров, что очень зря, можно найти максимальную и минимальные температуры при ограниченной температуре теплоносителя в основной системе (на входе в смесительный узел) и максимально возможной установке термостатической головки смесителя.

Температуру теплоносителя на котле ограничивается так, чтобы смеситель не справлялся с установленной температурой.

Как работает байпас смесительного узла TIM JH-1036.

Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса - и все.

Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.

Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.

Это не удивительно - прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.

При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.

Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.

Но в других случаях может оказаться что потребуется увеличение мощности отбора.

Как влияет на систему отопления установка байпаса смесительного узла TIM JH-1036.

Внимательно изучить работу смесительного узла пришлось в результате неправильного подключения смесительного узла к системе отопления.

Разное положение регулировки байпаса приводило к тому, что теплым был разный из патрубков присоединения смесительного узла к контуру отопления.

То-есть подача и обратка смесительного узла менялась местами при изменении положения регулировки байпаса. Мистика.

Так я выяснил что подключение осуществил не правильно, перепутав подачу и обратку в смесительный узел.

Теоретически, циркуляционный насос смесительного узла теплого пола никак не должен был влиять на контур котла отопления - насос смесительного узла отдает воду в той же точке, откуда и берет. Цркуляционный насос смесительного узла качает воду по контурам теплого пола, а циркуляционный насос котла прокачивает воду через камеру смешивания смесительного узла.

Но невольные эксперименты позволили выяснить, что даже минимальной мощности насоса смесительного узла при закрытом байпасе достаточно, чтобы осуществлять дополнительную циркуляцию еще и в основном контуре отопления.

Это возможно, если предположить что эквивалентная схема (по аналогии с задачами по электротехнике) системы отопления со смесительным узлом TIM JH-1036 получается такая:

Где "R1" и "R2" - сопротивления в камере смешивания, регулируемые байпасом.

"Контур котла" - старая система отопления с батареями и котлом.

Не зря на смесительном узле четко указано - какой патрубок должен быть подающим. На фото уже правильно подключенный смесительный узел.

Тут я решил, что все-таки не мешало бы ознакомиться с теоретическими основами работы водяных теплых полов в результате чего завел страницу со ссылками на теорию.

В качестве шутки.

Материала еще много, поэтому предлагаю отдохнуть и развлечься - узел, подобный TIM JH-1036, на AliExpress по цене намного дороже, чем в местных магазинах.

Два насосно-смесительных узла теплого пола в одной системе отопления.

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу - у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов.

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот - смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Еще записи по теме

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.
Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.
В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.
Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Коллектор для теплого пола: виды схемы подключения + фото



При устройстве водяного подогрева пола укладывается большое количество труб — несколько отрезков, которые называют контурами. Все они заводятся к устройству, раздающему и собирающему теплоноситель — коллектор для теплого пола.

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и низкой температурой циркулирующего в них теплоносителя. В основном требуется подогрев теплоносителя до 35-40°С. Единственные котлы, которые могут работать в этом режиме — конденсационные газовые котлы. Но их устанавливают редко. Все остальные типы котлов производят более горячую воду на выходе. Однако запустить его с такой температурой в контуре нельзя - пол слишком горячий и это не комфортно. Для снижения температуры и нужных узлы смешивания. В них в определенных пропорциях смешивается горячая вода из подачи и менее горячая из обратки. Затем через коллектор на теплый пол подается в контур.


Коллектор для теплого пола со смесительным узлом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.


Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.



Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.


Принцип работы трехходового клапан

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.


Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).


Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).


Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.


Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м³/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

  • клапана с расходом до 2 м³/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
  • если производительность (обозначается иногда как KVS) от 2 м³/час до 4 м³/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей более 200 м2 требуется производительность более 4 м³/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.


Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

Как собрать коллектор для теплого пола своими руками

Когда устройство контуров водяного напольного обогрева благополучно окончено, перед заливкой стяжки необходимо осуществить подключение труб теплого пола к коллектору. Это делается с целью проверки герметичности контуров и выявления заводского брака или возможных дефектов труб, могущих возникнуть в процессе монтажа.

Операцию по испытаниям трубопроводов надо провести обязательно, иначе в случае аварии после пуска отопления придется разрушать покрытие пола. После выполнения стяжки и застывания раствора осуществляется присоединение к магистральным трубопроводам и пуск системы в работу. О том, как правильно собрать коллектор для теплого пола и совместить его со смесительным узлом, будет рассказано в данном материале.

Роль коллектора в системах напольного обогрева

Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.

Смесительные узлы и коллекторы для теплых полов выполняют задачу по приготовлению теплоносителя необходимой температуры и подаче его во все контуры.

Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:

  • латунь;
  • нержавеющая сталь;
  • пластмасса.

На рисунке ниже представлена детальная схема коллектора теплого пола, обычно в таком комплекте он и поставляется производителями:

На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.

Примечание. В самых дешевых версиях коллекторов датчики протока могут отсутствовать.

С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.

Принцип действия

Работа узла происходит так: теплоноситель циркулирует по всем контурам напольного обогрева, побуждаемый насосом. Расход в каждом контуре регулируется клапаном вручную либо автоматически, от капиллярного или сервопривода. Когда температура в подающем или обратном трубопроводе (в зависимости от схемы) снижается меньше установленного значения, двух — или трехходовой клапан начинает подмешивать горячую воду из системы, а теплоноситель из обратки поступает в общую сеть. На рисунке показана схема работы коллектора с накладным датчиком температуры воды и двухходовым клапаном:

Схем работы смесительного узла существует несколько, в них применяются различные детали, но его задача остается неизменной: поддерживать необходимую температуру в системе напольного обогрева и управлять расходом теплоносителя в подающих ветках.

Рекомендации по сборке коллектора

Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно. Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.

Примечание. В комплект поставки каждого изделия входит инструкция, с ее помощью и следует осуществлять сборку и монтаж коллектора теплого пола.

Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан. Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.

Поскольку стоимость коллектора заводского изготовления достаточно высока, такой узел можно изготовить и самостоятельно. Правда, насос и клапан для смесительной части, а также запорную арматуру приобрести все равно придется. Самый популярный способ собрать самодельный коллектор заключается в том, чтобы спаять его из полипропиленовых труб и фитингов. Для этого потребуются отрезки ППР трубы диаметром 25 или 32 мм, тройники и отводы такого же размера и вентили. Количество фитингов и вентилей зависит от числа греющих контуров. Из инструментов понадобится паяльник для полипропиленовых труб с насадками, ножницы и рулетка.

Прежде чем сделать коллектор из полипропилена, надо отмерить и отрезать участки трубы таким образом, чтобы после соединения тройники находились как можно ближе друг к другу, иначе узел будет выглядеть не эстетично. Потом к тройникам привариваются краны и переходы, а к получившемуся коллектору – остальные фитинги для соединения с насосом.

Следует отметить, что самодельный коллектор для теплого пола, сделанный своими руками, будет обладать некоторыми недостатками. Например, на ответвлениях в подающей магистрали нет термостатических клапанов, а на обратной – датчиков протока. При их отсутствии систему придется регулировать вручную, а это не всегда дает хорошие результаты. Конечно, все эти элементы можно установить и подключить отдельно, но тогда затраты труда будут таковы, что проще приобрести готовое изделие из пластика, чья стоимость достаточно демократична.

Заключение

Несмотря на кажущуюся сложность смесительно-распределительного узла, собрать его не так уж сложно. В комплекте с изделием обычно идет подробная инструкция, ею и следует руководствоваться. Труднее изготовить распределитель своими руками, но это всегда целесообразно, так как комплектующие покупать все равно нужно, да еще и предстоят трудности с настройкой коллектора.

Руководство по коллектору для теплого пола

Как работает коллектор Warmup S3?

Коллектор соединяет источник тепла - бойлер, тепловой насос или другой - с водяными контурами теплого пола, регулирует температуру поступающей воды через смесительный узел и распределяет эту теплую воду по контурам пола для экономии энергии. система отопления. После успешной установки и выполнения соединений трубопроводов контуры теплого пола сначала заполняются водой и продуваются.

Подключение контуров к источнику тепла

Подключение к источнику тепла осуществляется через первичный контур отопления. Источник тепла подает воду в коллектор через смесительный блок коллектора, чтобы гарантировать расчетную температуру воды (она может быть установлена ​​в пределах 20-60 градусов Цельсия). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды для системы без перегрева, то смесительный узел может не потребоваться.

Смесительный блок регулирует температуру воды с помощью смесительного клапана, управляемого приводом, и смешивает нагретую воду из первичного контура отопления с более холодной водой из контуров пола для достижения идеальной расчетной температуры.Эта температура настраивается в процессе установки в соответствии с проектными требованиями к теплу; который определяется тепловыми потерями, конструкцией пола, теплопроизводительностью и другими переменными.

Установка скорости потока

Через циркулятор смесительного устройства давление потока нагретой воды устанавливается и поддерживается во всех контурах под полом. Коллектор может поддерживать до 120 метров труб теплого пола на контур, поэтому перед подачей воды в эти трубы расход для отдельных контуров устанавливается с помощью расходомеров в соответствии с потребностями конкретного контура.При правильной настройке это гарантирует, что зоны нагрева будут равномерно обогревать пространство, даже если использовалась разная отделка пола.

Распределение нагретой воды

Оптимально нагретая вода с правильным давлением потока и скоростью потока подается из коллектора в пол через плечо потока коллектора, и после прохождения циркуляции контуров пола вода снова поступает в коллектор через обратная рука. Обратный рычаг оснащен клапанами контура, которые обычно устанавливаются с приводами, которые открываются и закрываются по команде термостата (через центр коммутации), что позволяет воде течь в контуры пола и нагревает или охлаждает систему подогрева пола.

Управление коллектором

Коллектор и его электрические компоненты эффективно управляются центром коммутации. Это обеспечивает связь между приводами коллектора, циркуляторами и любыми зонными клапанами с термостатом и источником тепла. Когда термостат требует тепла в определенной зоне нагрева, центр коммутации будет подавать напряжение на соответствующий привод (или несколько, если используется более одного контура на зону обогрева), который открывает клапаны ввода в эксплуатацию и позволяет теплой воде течь через контуры. .Центр коммутации также одновременно вызывает котел на подачу тепла, открывает все клапаны зоны коллектора и управляет циркуляцией смесительного узла.

Использование интеллектуального термостата от Warmup для управления нагревателем пола обеспечивает энергоэффективное отопление и долгосрочную экономию ваших счетов за отопление.

Домашняя автоматизация: управляйте своей многозонной системой теплого пола

  • Pro зона
  • Соединенное Королевство
    • Belgique FR
    • België NL
    • Deutschland
    • España
    • Франция
    • Италия
    • Польша
    • Объединенное Королевство
    • Другие страны
  • ВДОХНОВЕНИЕ
    • Наши идеи для подключенного дома
    • Пример использования
  • ТОВАРЫ
    • Товары
      • Концентраторы и стартовые пакеты
      • Управление отоплением
      • Камеры и будильники
      • Управление освещением
      • Открытие элементов управления
    • Приложение для умного дома
      • Tydom, наше приложение для умного дома
      • Голосовое управление
  • Новости
  • Бесплатная консультация по умному дому
  • ПОМОЩЬ
    • Найдите установщика
    • Руководства
    • Ролики
    • Брошюры
    • Связаться с нами
  • Pro зона
  • Соединенное Королевство
    • Belgique FR
    • België NL
    • Deutschland
    • España
    • Франция
    • Италия
    • Польша
    • Объединенное Королевство
    • Другие страны
  • Вдохновение
    • Наши идеи для подключенного дома
    • Пример использования
  • Товары
    • Товары

    Все, что вы когда-либо хотели знать о полах с подогревом

    istock

    Рекомендуется, чтобы система теплого пола работала непрерывно в холодные месяцы, поскольку для нагрева требуется гораздо больше времени, чем для других форм обогрев.

    Представьте себе дом, в каждой комнате которого было жарко, и не нужно было безумного рывка по морозному коридору после душа.

    Дом, в котором тепло откачивали из фундамента, не оставляя следов холода.

    Идея центрального отопления распространена во многих странах мира, но только недавно она начала набирать обороты в Новой Зеландии.

    «Полы с подогревом» - это отсутствие необходимости в тепловых насосах или радиаторах, занимающих пространство на стене, отсутствие холодных комнат или коридоров, только красивый теплый пол и равномерное распределение тепла по каждой комнате.

    ПОДРОБНЕЕ:
    * Поиск лучшего типа отопления для вашего дома
    * Арендодатели должны изолировать арендуемую недвижимость
    * Изоляция улучшает состояние здоровья неблагополучных семей
    * Сотни домов в Крайстчерче теряют изоляцию

    На улице может идти снег, и вы можете комфортно ходить по дому босиком.

    То, что вы будете платить больше в счет за электроэнергию, чтобы весь дом оставался таким жарким, а не обогревал только те комнаты, в которых вы находитесь, кажется смехотворно роскошным.

    Итак, сколько стоит установка и запуск? И стоит ли денег?

    123RF

    Одна вещь, с которой полы с подогревом не справляются так хорошо, - это охлаждение дома летом, поэтому некоторые люди предпочитают устанавливать тепловой насос.

    Как это работает?

    Полы с подогревом обычно устанавливаются во время строительства, хотя существуют дорогостоящие и разрушительные варианты ретроспективной установки.

    Существует два разных типа: электрические теплые полы и гидравлические системы, в которых для нагрева воды, проложенной через пол, используются тепловые насосы.

    Рекомендуется, чтобы система подогрева пола работала непрерывно в более прохладные месяцы, так как для нагрева требуется гораздо больше времени, чем для других форм отопления.

    Для повышения эффективности рекомендуется хорошая изоляция. Это включает изоляцию бетонного фундамента.

    Стоимость установки

    Технический консультант Warmth. nz Джон Киппинг сказал, что важно учитывать обогреваемое пространство, а не размер пола в доме, поскольку большинство людей не отапливают гараж.

    Он сказал, что стоимость установки варьируется в зависимости от обстоятельств, но они подсчитали, что она составляет около 115 долларов за квадратный метр.

    Дом меньше 100 кв.м будет иметь более высокую стоимость установки на квадратный метр, а дом больше 250 кв.м будет иметь более низкую стоимость монтажа.

    123rf

    Под полом с подогревом ноги согреют даже в разгар зимы.

    Эксплуатационные расходы

    Киппинг сказал, что текущие расходы труднее измерить количественно, поскольку они зависели от того, сколько солнечного света проникало в дом, был ли утеплен бетонный пол, насколько большим был дом и насколько тепло было необходимо быть.

    Он сказал, что его компания оценивает текущие расходы в среднем в 1,20 доллара за квадратный метр в месяц.

    Строитель из Крайстчерча Глен Дэвидсон установил полы с подогревом в своем семейном доме площадью 300 кв. м и теперь рекомендует его для всех новых домов.

    Дэвидсон сказал, что он держал полы с подогревом включенными в течение пяти месяцев подряд, и это добавляло семье около 10 долларов в неделю к счетам за электроэнергию.

    «Мы отапливаем хорошей теплой температурой весь дом, а не только две комнаты.Это действительно сделало дом теплее - полы с подогревом - это самое лучшее », - сказал он.

    Одна ошибка, которую допустил Дэвидсон, заключалась в том, что Дэвидсон не изолировал свой бетонный фундамент, чтобы удерживать больше тепла, и это было то, что он сказал, что поступит иначе.

    Вам нужно другое отопление?

    Киппинг сказал, что теплого пола должно хватить для обогрева дома без других форм отопления, но некоторые люди использовали тепловой насос, чтобы немного поднять температуру.

    Одна вещь, с которой полы с подогревом не могли справиться так хорошо, это охлаждение дома летом, поэтому некоторые люди предпочитают устанавливать для этой цели и тепловой насос.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
