Инструкция по монтажу реечного потолка

У нас вы можете заказать алюминиевый реечный потолок и установить его своими руками. Чтобы самому сделать работу правильно и точно, необходимо изучить техническое руководство по сборке конструкции вместе со светильниками. Ниже мы предлагаем полную инструкцию по монтажу. Рассчитать нужное количество материала для установки и оформить заказ Вы можете по ссылке. Доставка комплектующих выполняется по Москве и МО.

Подвесной реечный потолок предназначен для жилых помещений, комнат с повышенной влажностью. В квартирах такая конструкция применяется в основном для ванных, кухни, балконов и на данной странице мы расскажем Вам, как правильно делать монтаж реечного потолка своими руками.

Преимущество реечной системы – легкость монтажа, простота работ, связанных со сборкой и разборкой комплектующих, что позволяет без особых усилий самому научиться собирать потолок.



Сборка реечного потолка

Теперь перейдем непосредственно к пошаговой инструкции по монтажу. Сборка реечного потолка своими руками начинается с разметки. По периметру помещения на требуемом уровне отмечаем место крепления П-образного торцевого профиля.





Для удобства крепления элемента советуем предварительно сделать в нем отверстия диаметром 6 мм с шагом около 40 см. И еще – правильно сверлить снаружи, а не изнутри. Если высверливать отверстия изнутри, то с обратной стороны останутся заусенцы металла, которые в дальнейшем не позволят детали плотно прилегать к стене.







Далее крепим торцевую планку по периметру на дюбель-гвозди или саморезы, в зависимости от стенового материала.





Технология установки реечного потолка своими руками, в зависимости от расстояния от чернового потолка до подвесного, позволяет выбрать один из двух вариантов крепления стрингера (траверса, универсальной несущей шины).





В нашем случае используется второй вариант фиксации.



Универсальные несущие шины, согласно инструкции производителя, устанавливаются параллельно друг другу с шагом не более 1,2 метра (первая точка от стены – 40 см). Делаем соответствующую разметку на поверхности и выполняем монтаж подвесов.







Верхнюю полку торцевого необходимо обрезать ножницами по металлу и отогнуть вверх.





Затем навешиваем на подвесы стрингер и устанавливаем его в подготовленные пазы.





Потолочная рейка крепится путем защелкивания ее в паз стрингера.





Установка своими руками начинается с одного края. По инструкции элемент заводится по диагонали в два торцевых профиля, выравнивается и защелкивается на посадочное место универсальной несущей шины.

Рассмотрим, как правильно сделать реечный потолок самому при большой ширине реек (от 15 см). В таком случае вышеописанный прием не совсем правильный, так как из-за увеличенной диагонали панели плохо заходят наискосок в пристенный угол. Рекомендуем делать установку приемом, который используется при сборке последних элементов для всех видов реечных систем (см. рисунок)







В процессе установки двух последних планок своими руками, перед тем как их монтировать, надо замерить расстояние от стены до крайней установленной панели. Если расстояние не кратно ширине панели, то одну часть следует подрезать.





Произвести разметку линии гиба и резки по всей длине детали. Расстояние между ними составляет 14 мм. После того, как все сделали, по линии гиба проводим ножом, но не отрезаем. Затем сильно проводим ножом по линии резки.





По инструкции монтаж реечного потолка своими руками должен предотвратить возможное коробление рейки. Для этого необходимо ту ее часть, которая будет отрезана, разрезать ножницами на куски 30 см, и поочередно отгибая куски вверх-вниз, отламывать их.





Затем подрезанный край подгибаем внутрь по заранее отмеченной линии гибки. Это нужно для того, чтобы зафиксировать подрезанную планку в п-образном профиле.





В процессе сборки потолочная панель устанавливается подрезанной стороной к стене. В последнюю очередь нужно сделать установку завершающей рейки. Согласно инструкции, она делается короче остальных на 15 мм. Далее один край заводится до упора в торцевой уголок и обратным движением вставляется в противоположный п-образный уголок, после чего потолочная деталь защелкивается.





Монтаж светильников своими руками

На потолочной планке очерчивается окружность под светильник. Затем канцелярским ножом режем по контуру, но не отрезаем. После этого острым углом ножа прорезаем 3-5 см, подцепляем пассатижами отрезанную часть и тянем вниз. Оставшаяся часть, таким образом, легко отрывается по надрезу. Это правильный, самый простой и быстрый способ вырезания отверстий, согласно инструкции, под дальнейшую установку светильников в реечный потолок своими руками.







На странице Фотогалерея показано, какие можно сделать комбинации реечных потолков: есть фото потолков под дерево, металл, зеркальных, матовых поверхностей и др. Здесь также видны способы установки светильников. Дополнительно можно просмотреть видео о том, как правильно собирают системы профессиональные мастера.

Можете сами рассчитать необходимое для вашего помещения количество потолка, используя онлайн калькулятор, и заказать продукцию в Москве в нашей компании. Преимущество в том, что при заказе на нашем сайте потолок будет изготовлен по вашим размерам и количество отходов будет минимальным, что сэкономит Ваши расходы на ремонт. Наглядное руководство по сборке поможет сократить затраты на монтаж подвесного оборудования и светильников.



← Предыдущая Следующая →

Статья была для Вас полезной?

Оставьте свой отзыв в комментарии



Инструкция по монтажу реечного (кассетного) потолка — Инструкции по монтажу — Каталог продукции — Пластик Дизайн

Рекомендации по монтажу реечного (кассетного) потолка. Скачать.



Инструкция



  • Монтаж начинается с фиксации на намеченном уровне пристенного уголка (L-уголок), с шагом не более 600мм. С уголка снять защитную пленку и установить уголок по периметру потолка, закрепив его при помощи монтажного клея («жидкие гвозди»),саморезов или специальной заклепочной машинки.

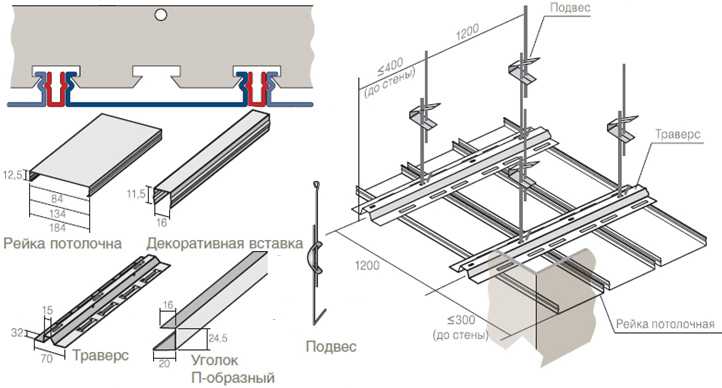

  • Прикрепить стрингеры к потолку параллельно друг другу при помощи подвесов на расстоянии не более 1200мм. Перед этим проверить горизонтальность потолка и при необходимости выставить стрингер по уровню.Проверить соосность гребёнок по шнурке, натянутой по окончанию зуба 1-ой и соответствующего зуба крайней гребенки.Расстояние
    между несущими профилями (стрингерами) выбирается в зависимости от планировки помещения и нагрузок на различные участки, но не более 1200мм.

С рейки (кассеты) снять защитную пленку. При необходимости вырезать в рейке (кассете) отверстия под светильники. Навесить (защелкнуть) рейку (кассету) на стрингер. При загрязнении рейку можно протереть влажной губкой.

А=1200мм — максимальное расстояние между стрингерами

В=400мм — максимальное расстояние между стрингером и стеной

С=1200мм — максимальное расстояние между подвесами

D=400мм — максимальное расстояние между подвесами и стеной

Длина реек – должна быть меньше расстояния от стены и до стены на ширину пристенного уголка, в нашем случае 25мм (для удобства монтажа допускается (30-35мм).
       После закрепления элементов потолка рейка заводится сверху и прижимается к одной стене, затем слегка надвигается на противоположный L- уголок.



Особенности  монтажа реечного потолка типа – А. (закрытая система)



Перед монтажом потолка этого типа необходимо четко рассчитать кратность панелей. Если количество некратное ( например: 27,8 шт.), то монтаж начинать с неполной панели (резанной 0,8 по ширине) отрезанная часть кладется на пристенный уголок, другая вставляется в стрингер (см. рис.) в конце монтажа одна часть вставляется в стрингер другая кладется на уголок.



Рекомендации по монтажу потолка без подвеса.



Допускается крепление стрингеров непосредственно к плите перекрытия на расстоянии не более 1200мм с помощью дюбель-гвоздей или саморезов с шагом 400 – 600мм. При этом неровности плиты не должны быть более 3мм/м2. Выравнивание плоскости стрингеров выполняется с помощью прокладок. Потолок может быть любого типа. Монтаж лучше начинать с крепления стрингеров для того, чтобы знать, на каком уровне крепить пристенный уголок. Дальнейший монтаж строго по инструкции.

Особенности  монтажа кассетного потолка без подвеса.

                                                (закрытая система)



Для того, чтобы закрепить стрингер непосредственно к плите перекрытия необходимо в нем сделать прорезь под дюбель-гвоздь, саморез (см. рис.).

Интеграция M&E в реечные акустические потолки

Как интегрировать услуги M&E в реечные и акустические потолки

Потолочные системы Vtec часто требуется интегрировать с механическими и электрическими услугами (M&E), и нас часто спрашивают, как мы это делаем.

Наши системы Slats, Beams и Acoustic – SupaSlat , MaxiBeam и Supacoustic – могут соответствовать различным требованиям доступа, сервисной интеграции, индивидуальным геометрическим формам и угловым концам.

Наши обширные знания и опыт в этой области позволяют нам обеспечить успешную интеграцию элементов МиО с использованием различных методов для удовлетворения всего спектра потребностей.

Во-первых, мы обсудим любые важные вопросы с вами или вашим клиентом, а затем посоветуем лучший способ их интеграции в нашу систему.

Основные темы для обсуждения:

  1. Освещение
  2. ОВКВ
  3. Детектор пожара и спринклеры
  4. Доступ для обслуживания

Эти области более подробно рассматриваются в каждом разделе ниже.



1. ОСВЕЩЕНИЕ

Ключевые аспекты освещения:

  • Тип светильника – подвесной, линейный, точечный, светодиодные ленты, потолочные сетчатые светильники
  • Метод монтажа – поверхностный/утопленный, подвесной и т. д.
  • Размеры светильника – (Ш x Г x В)
  • Приблизительные позиции в пределах потолка
  • Края фитинга видны или их нужно скрыть?
  • На каком уровне должен быть установлен свет по отношению к нашей системе?
  • Нужно ли снимать зоны вокруг светильника для обслуживания?
  • Нужно ли крепить светильник к панели, крепить рядом с ней или в проеме?

Типичные способы интеграции освещения в потолочную систему:

  • Точные заводские вырезы – для накладных светильников
  • Специальные проемы в панелях – для подвесных светильников, которые можно повесить с потолка в проем
  • Световые короба, встроенные в наши панели для точечного освещения и т. д.
  • Накладка на панель / балку / планки для подвесных подвесок или линейных светильников (эти накладки часто прячутся за нашими акустическими материалами)
  • Патрас с вырезами для размещения над балками, если вы хотите вставить светильники
  • В наших панелях/балках/планках предусмотрены канавки для вставки светодиодной ленты
  • Оставлены отверстия в потолочной решетке, чтобы можно было использовать весь потолочный решетчатый светильник

2. HVAC

Ключевые особенности систем отопления, вентиляции и кондиционирования воздуха:

  • Тип и размер решетки/диффузора
  • Позиции/расположение на потолке
  • Видны ли края фитинга или их нужно скрыть?
  • На каком уровне должна быть установлена ​​решетка и т. д. по отношению к нашей системе?
  • Нужно ли снимать зоны вокруг гриля для обслуживания?

Примеры интеграции ОВКВ в акустический потолок:

  • Точные заводские вырезы для установки диффузоров
  • Простая установка между планками – идеально подходит для некоторых линейных решеток и диффузоров
  • Индивидуальные отверстия в панелях – для подвешивания диффузоров и FCU к потолку в отверстие
  • Остались полные модули потолочной решетки, чтобы можно было использовать весь потолочный решетчатый диффузор



3. СИСТЕМА ОБНАРУЖЕНИЯ ПОЖАРА И СПРИНКЛЕРЫ

Ключевые аспекты обнаружения пожара и спринклеров:

  • Будут ли спринклеры/детекторы устанавливаться перед потолочной системой?
  • На каком уровне они будут приостановлены?
  • Какой размер и способ крепления?
  • Нужно ли снимать зоны вокруг них для обслуживания?
  • позиций/раскладка в пределах потолка
  • Вы хотите, чтобы они были прикреплены к панели или просто закреплены рядом с ней или в проеме?

Типичные способы интеграции пожарной сигнализации и спринклеров в потолочную систему:

  • Точные заводские вырезы для светильников
  • На панелях оставлены незаполненные участки для четкой точки крепления
  • Панели увеличенного размера, позволяющие резать на месте, если это необходимо из-за противопожарных систем
  • Специальные отверстия в панелях для подвешивания светильников в
  • Подкладка, расположенная над панелью/балкой/планками для крепления светильника (эти подложки часто прячутся за нашими акустическими материалами)



4. ДОСТУП ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Основные аспекты доступа для технического обслуживания:

  • Как часто требуется доступ в пустоту?
  • К каким областям должен быть доступ – весь потолок или какие-то области не нужны?
  • Нужны ли люки для доступа или это просто съемные панели или балки?
  • Какие размеры отверстий необходимы для доступа, чтобы мы могли координировать работу по поддержке?
  • Какой метод установки вы выбрали? (Подъем и смещение/фиксация винтами/фиксация щелчком и т. д.)

Типичные способы интеграции требований к доступу:

  • Наши системы могут быть изготовлены для различных методов установки, включая:
    • Винтовое крепление (просто отвинтите балки или панели)
    • Click-Fix (панели и балки, которые просто отщелкиваются)
    • Фиксирующая скоба (для снятия отвинтите от фиксирующих блоков)
    • Lift & Shift (панели вписываются в потолочную сетку 600 мм x 600 мм 24 мм и могут быть демонтированы)
  • Заводские смотровые люки для установки на петлях или подвешивания на месте
  • Отдельные балки или панели Изготавливаются съемными для доступа в определенные зоны
  • Панели, включающие службы, иногда могут быть созданы съемными при необходимости



ОБЗОР

В конечном счете, наши потолочные системы были специально разработаны, чтобы легко адаптироваться к вашему уникальному проекту, а также обеспечивать сильное визуальное и акустическое воздействие.

Как указано выше, мы можем учитывать требования МиО, такие как освещение, ОВКВ, обнаружение пожара и спринклеры, а также требования к доступу. Иногда мы создавали индивидуальные адаптации для достижения наилучшего результата для клиента, если это необходимо, поэтому, если у вас есть какие-либо конкретные технические проблемы, пожалуйста, свяжитесь с нами. Мы всегда рады помочь.

Мы регулярно сотрудничаем в сложных проектах и ​​будем тесно сотрудничать с вами, чтобы помочь решить проблемы дизайна, которые могут возникнуть, что приведет к высококачественной отделке, плавной установке и отличным конечным результатам. Наше проверенное качество дизайна, гибкость и отраслевой опыт делают нас идеальным партнером для предоставления ваших акустических решений для стен и потолков.
