Как крепить провод в штробе: Как закрепить провода в штробе под штукатурку

Как закрепить провода в штробе под штукатурку

Довольно часто в ходе ремонта для монтажа электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для проведения маскировки проводов.

Крепление кабеля в штробе – довольно трудное занятие. В данной статье мы более подробно остановимся на особенностях данной процедуры, рассмотрим порядок выполнения работ и способы фиксации кабеля.

Разметка

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, стелиться линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок, по которому будет проведены кабели.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу. Никаких диагональных переходов или горизонтальных размещений быть не должно.

Учитывайте, что потребуется заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим, эффекта от болгарки можно добиться гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Монтаж кабеля

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно переходить к монтажу проводки. Довольно часто требованиями о сменяемости скрытой электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на следующей схеме.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

На сегодняшний день распространены 3 основных способа монтажа черновой электропроводки:

до штукатурки

после штукатурки

комбинированный метод

Априори электромонтажники наиболее правильным считают вариант после. Так ли это на самом деле и нет ли здесь исключений. Рассмотрим подробно все из аргументов за и против.

Среди профессионалов считается, что электромонтаж до штукатурных работ придумали ленивые и жадные электрики. Ленивые, потому что им гораздо проще до штукатурки как попало пробросить трассы кабелей по поверхности стен и при этом не тратить время на штробление.

Некоторые даже самоуверенно убеждают, что на этом вы существенно сэкономите, штробить данную стену ни в коем случае нельзя и приведут массу других аргументов. Однако современный монтаж предполагает расход очень большого количества кабеля и если не штробить, то в итоге все это выльется в толстый слой раствора.

Что в конечном счете обернется более существенными финансовыми затратами, нежели проход одной, двух штроб до блока подрозетника.

При этом учитывайте затраты не только на дополнительный материал (цемент, раствор), но и берите во внимание увеличение трудозатрат, а соответственно и оплату труда штукатурам. Поэтому гораздо дешевле заплатить за штробы и их последующую заделку, чем увеличивать толщину стен на несколько сантиметров.

На данный момент только жадный электрик не может позволить себе купить штроборез и промышленный пылесос и работать как профессиональный электромонтажник.

Если вы только начинающий строитель и у вас действительно нет денег на дорогие и качественные модели от Хилти, Бош или DeWalt, либо вам борозды нужно сделать только в собственной квартире и более нигде, то вполне можно обойтись одной универсальной насадкой на болгарку Mechanic Air Duster.

Хотите вообще избавиться от пыли на 100% – используйте по уму бытовой пылесос и будет вам счастье.

Насадка же практически полностью заменяет профессиональный инструмент и выполняет функции отведения пыли даже без пылесоса. Ознакомиться с текущей ценой и заказать ее с доставкой на дом можно отсюда.

После электриков на объект чаще всего заходят гипсокартонщики. И если между этими двумя бригадами производится оштукатуривание стен, то гипсокартонщикам элементарно не видно где проходят трассы, и они их просто перебивают.

Так называемая читаемость трасс в этом случае отсутствует.

Кроме того, шлейфы проводов получаются очень широкими и мастерам как по гипроку, так и по подвесным потолкам трудно выискать место под крепление профилей, дабы опять не повредить проводку запрятанную под раствором.

При этом автомат у вас может начать срабатывать только после окончания всего ремонта, в том числе чистовой отделки. Так как изначально повреждена была всего лишь изоляция, а не сама токонесущая жила.

Проблему конечно же всегда можно решить использованием исполнительных схем или дополнительной фотофиксацией готовых трасс на тот же смартфон. Если этого не было сделано в свое время, то придется искать скрытую проводку самостоятельно, применяя различные варианты.

Качественный ремонт всегда делается по проекту. При этом после штукатурки, размеры стен хоть и не намного, но все же меняются.

Из-за этого вполне возможен вариант, когда придется сдвигать на несколько миллиметров вправо или влево блок розеток, так как мебель сделанная под заказ будет перекрывать к ним свободный доступ.

При штукатурке используется огромное количество воды. И если электрику делать до, то влага вполне может добраться до мест соединения жил медных кабелей в подрозетниках. Впоследствии это приведет к окислению и разрушению контактов, и может закончится их выгоранием.

Способов заглушить распредкоробку, чтобы туда не попала влага и мокрый раствор, существует множество, но не все они помогают.

Самый дешевый и доступный – это заклеивание обыкновенным малярным скотчем.

Еще один простой метод – изготовление заглушки из картонных коробок. Берете коронку под диаметр подрозетника и нарезаете себе столько закрывашек, сколько необходимо.

В сам подрозетник при этом лучше вставлять сразу по 2 штуки. Можно таких заглушек наделать и из сэндвич панелей.

Корректно установить подрозетники до штукатурки, если вы сами лично помимо электрики не будете в дальнейшем заниматься еще и отделочными работами, практически невозможно. У вас просто не будет ровной плоскости на которую выводится подрозетник и замазывается с ней заподлицо.

Когда делаешь на глаз с примерным расчетом слоя штукатурки, обязательно возникают ошибки и погрешности из-за ”заваленной” стены или неправильно выбранной глубины установки.

Если в итоге получаются утопленные подрозетники даже на 3-5мм, вроде бы ничего критичного здесь нет. Все решается при помощи более длинных саморезов 25-30мм и проставочными кольцами или удлинителями для распредкоробок.

Но совсем другое дело, когда кромка выпирает на те же 5мм наружу.

Любая качественная работа начинается с разметки. А как можно разметить на кривой неоштукатуренной стене?

Это все равно что рисовать картину на скале. В итоге получится не картина, а наскальный рисунок.

Самим штукатурам очень неудобно работать по стенам, которые буквально усыпаны проводами. Если отрезки проводов под выключатели и розетки еще как-то можно спрятать, скрутив их спиралью, то вот выводы под бра или полметра цельного телевизионного или интернет кабеля, которые оставляют специально для прямого подключения, никуда не уложишь.

Более того, некоторые из них могут оказаться под напряжением! Штукатурка мокрым раствором при этом может закончится весьма плачевно. Хорошо, если у вас стоит дифф.автомат или УЗО на эту линию и оно сработает.

От удара током вас это спасет, но зато появится необходимость искать данное повреждение и причину срабатывания защиты, либо ждать когда все высохнет, чтобы продолжать работу.

А есть ли доводы за то, чтобы делать всю проводку до штукатурных работ? Конечно есть, но их не так много. Отдельные мастера приводят не совсем корректное сравнение с прокладкой электропроводов по полу и последующей заливкой стяжки.

Обосновывая это тем, что при монтаже кабеля в полу, вы же не штробите стяжку, чтобы уложить туда провода в гофре. Соответственно к стенам должен быть аналогичный подход.

Мы рассмотрим несколько иные доводы.

армирование стен сеткой

В некоторых ситуациях при штукатурных работах для предотвращения образования трещин, применяют армирование специальной сеткой.

Так вот, при штроблении вы всю эту сетку просто-напросто порежете на куски. И вся работа проделанная до этого, грубо говоря пойдет “коту под хвост”.

нормативы СНиП

Ни в одном издании ПУЭ на сегодняшний день, нет четких указаний как должно быть правильно, и можно ли делать проводку после штукатурки или лучше до этого. Однако не так давно вышел обновленный свод правил, непосредственно затрагивающий штукатурные работы.

В нем говорится, что на момент начала отделочных работ, электрика и сантехника должны быть уже выполнены, опробованы, проверены и должны нормально работать. Получается, что с точки зрения строительных нормативов, наиболее правильно делать электрику до штукатурки.

Вот этот свод правил СП 71.13330.2017 (скачать) и п.7.1.5 из него:

Однако, во-первых не стоит забывать, что все подобные СП носят больше рекомендательный характер и даже здесь нет четкого запрета делать именно так, а не иначе.

Во-вторых, можно придраться в формулировке п.7.1.5 к такому понятию как ”отделочные работы”. Не совсем понятно входит ли сюда непосредственно штукатурка или здесь подразумевается вся работа после – шпаклевка, малярка.

Поэтому, если вы в итоге не нарушаете конечного качества, то и здесь можно отступить от этих рекомендаций.

выравнивание стен

Еще один довод в пользу работ ДО – неровность стен. Штукатурка имеет определенную фракцию, т.е. минимальную толщину и при закладывании уже готовой штробы, вы практически никогда не получите идеальную поверхность. Отсюда и возникает ”читаемость трасс”.

Если же вам нужен результат близкий к первоначальной стене (до штробления), это приведет к дополнительной шпаклевке, грунтовке, шлифовке. И эта работа по доведению поверхности до идеального состояния, может быть весьма трудоемкой и затратной в финансовом плане.

А еще при нарезании штроб под кабель, эти самые борозды приходится вычищать перфоратором, либо зубилом. В результате не нужной вибрации в близлежащих местах, начинает отслаиваться или трескаться чистовой слой.

И это накладывает еще больше ответственности для электриков на данный вид работ.

Посмотрев на все это дело и сравнив результаты, некоторые начали применять комбинированный способ.

Это когда трассы прокладываются до штукатурных работ, а подрозетники и распредкоробки монтируются после. Есть еще метод, когда подрозетники ставят вместе с маяками по их уровню.

Сначала выставили маяки, по ним смонтировали все коробки и потом все загрунтовали в одной плоскости. Однако и здесь на промежуточных этапах можно столкнуться с проблемами.

Из-за того, что подрозетник не будет полностью утоплен в стене, его может начать выворачивать проходящими через него жесткими кабелями ВВГнГ. При этом выходят из ситуации кто во что горазд. Прикручивают на саморезы или дюбеля.

Отдельные мастера даже срезают заднюю стенку у распредкоробки и ставят ее с лицевой стороны, пропуская пучок проводов через входное отверстие.

Делать так не стоит. Тем самым вы нарушаете жесткость всей конструкции, не говоря уже о степенях защиты IP.

Комбинированный способ это некий усредненный вариант. Что называется ни нашим, ни вашим.

Узкопрофильные специалисты электрики его категорически отвергают, равно как и варианты ДО.

Зато строители, занимающиеся комплексным ремонтом, часто им пользуются. Большее количество выездов на объект, дополнительные согласования времени работы их не пугают. Все равно все делать им.

Исходя из всего вышеизложенного, какие можно сделать выводы? Меньше всего проблем, как в период монтажных, так и последующих отделочных работах вы испытаете, если будете прокладывать электрику после штукатурки.

Вариант ДО применяется, если в силу каких-либо обстоятельств (армировка стен, сжатые сроки), вы загнаны в угол и не можете сделать иначе. Либо у вас всю эту работу комплексно делает одна бригада или вы занимаетесь всем процессом на стройке самостоятельно.

Крепление” с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Стяжки с площадкой

Представляет собой дюбель с резьбой и площадкой (квадратной или прямоугольной), к которой прикреплена стяжка. Эти крепежные элементы (КСП) удобны для быстрой установки. Изготавливают из негорючего пластика.

КСП — стяжка с монтажной площадкой под дюбель

Первоначально устанавливают дюбель, на который и накручивают площадку со стяжкой. После этого крепят и провода. Монтаж годится для деревянных, кирпичных и бетонных стен и потолка. С помощью таких площадок можно крепить сразу несколько кабелей.

Дюбель-хомут

Применяют для оперативного крепления одного кабеля. Хомутик очень прост в установке. Перфоратором (если стена бетонная) высверливается отверстие необходимой длины и диаметра. После этого хомут аккуратно раскрывают, укладывают в него кабель и острым концом засовывают в отверстие. Хомут не выпадет из него благодаря двусторонним насечкам на его боковинах.

Форма хомутика должна соответствовать форме поперечного сечения кабеля. В основном она или круглая или прямоугольная. Эти установочные элементы имеют небольшую стоимость и надежны в креплении.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.

Самодельные крепежи

Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому. Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу.

Самодельный крепеж для проводов

Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.

• Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
• Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
• Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.

Плюсы у такого самодельного крепежа следующие:

• простота в изготовлении и монтаже;
• нет необходимости поиска крепежа и его покупки в магазинах;
• возможность использовать (установка и замена) самоделок многократно;
• можно крепить, как один, так и несколько проводов одновременно.

>

Провода под штукатурку: марка, чем закрепить в штробе, как найти проводку приборами и без, что сначала

В большинстве случаев при устройстве электропроводки ее скрывают под слоем штукатурки. Этот способом является более безопасным и надежным: ведь провода, замурованные в стену, надежно защищены от механических воздействий, влаги и коррозии. Есть у такого способа прокладки и минусы – ее будет невозможно перенести в другое место, да и определить местонахождения кабеля при отсутствии схемы будет затруднительно.

Что сначала, штукатурка или провода?

Когда сделать разводку электрики —  до или после оштукатуривания? — это спор между электромонтером и штукатуром. Для каждого удобней сначала выполнить его часть работы без всяких помех. Но если ремонтом вы занимаетесь самостоятельно, или это делает один мастер, то порядок действий будет следующим:

1. Ваше мнение, что сначала?

   ЭлектрикаШтукатурить

1. Стены очищают от старой отделки. На них рисуют линии, по которым будут проходить провода, места установки подрозетников и распаячных коробок.
2. Под толстые провода и гофру прокладывают штроба (канавки) по всей длине до точек выхода: выключателей, розеток. Использование гофрированных каналов обязательно, когда стены из горючих материалов. Также их применяют, чтобы была возможность вытащить и заменить провода. Прокладка кабелей в штукатурке допускается без гофры.
3. Тонкие провода можно проложить прямо по поверхности без штробления, если слой штукатурного раствора их скроет.
4. Далее прокладывается электропроводка и закрепляется на стене.
5. Стены оштукатуривают по маякам или без них. Концы проводов, торчащие из каналов, можно смотать и закрыть пленкой.
6. После высыхания стен перфоратором с коронкой высверливают места под розетки, распредкоробки и выключатели. Это делается после оштукатуривания, потому что в противном случае не ясно, на какую глубину они будут монтироваться.
7. Затем делается окончательная отделка — обои или декоративная штукатурка. После этого вставляются розетки и выключатели.

Но есть один момент в пользу того, что всю электрику надо проводить после того, как стены оштукатурят. Если будут прокладываться штробы в стенах, то это гораздо легче делать по слою штукатурки, например, на второй-третий день, когда он еще полностью не просох. Штробить бетон или кирпич займет больше времени, и пыли будет больше.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Важно! Учтите, что, согласно правилам, несущие стены штробить и делать в них сквозные отверстия не допускается. Поэтому вся проводка должна проходить только под слоем штукатурки.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно достаточно глубины 20-25 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Как закрепить кабель в штробе

Перед оштукатуриванием все кабели должны быть прочно закреплены. Сделать это можно дюбель-скобами для которых в штробах заранее перфоратором сверлятся отверстия. Дюбели должны входить свободно, но вытащить их обратно сложнее, так как их хомуты расклиниваются.

По СНиП 3.05.06-85 расстояние между точками крепления пучков проводов делается не менее 0,5 м, одиночных кабелей – 0,9 м. При покрытии сухой штукатуркой — до 1,2 м. При поворотах трассы и в конечных точках они дополнительно закрепляются с обеих сторон изгибов.

Закрепить провод в штробе можно и обычной шпаклевкой. Чтобы он не провисал и не выпал пока смесь не застынет, его временно фиксируют кусочками гофры, вставляя их поперек канала как распорку. Подробнее об этом способе смотрите на видео:

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

• Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
• Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
• Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
• По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
• Шпателем проводят вдоль разводки, снимая излишки смеси.

Фрезерование газобетона вместо штроб

Отличный способ проложить провода в стене — это устройство узких каналов с помощью цилиндрической насадки для фрезерования.

Плюсы:

• Канал делается под толщину провода, например, ВВГнг. Не нужно дополнительно фиксировать провод в стене, достаточно просто вложить.
• Нет огромного количества пыли.
• Не нужно подключать шланг от пылесоса.
• Легкий инструмент обеспечивает мобильность: понадобится только шуруповерт с насадкой — фрезой.

Мнение эксперта

Сергей Шабловский

Штукатур

Отметим, что способ подойдет только под прокладывание одиночных проводов в газобетоне и других ячеистых блоках. Под гофру придется штробить.

Делается канал под провод очень просто.

1. На стене намечаем линию под электрику.
2. Фрезеруем на нужную глубину. Для провода под розетки 3*2,5 нужна фреза 8 мм, для провода под освещение 3*1,5 берем фрезу диаметром 6 мм.
3. Закладываем провод.
4. Штукатурим стены.

Как это делается показано на видео ниже.

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.

Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

• мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
• уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
• на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
• использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
• найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

---

Надеемся, что эта статья была вам полезна. Свои замечания и вопросы оставляйте в комментариях ниже.

Предыдущая

Черновая отделкаФинишная шпаклевка: все, что нужно знать для качественной отделки

Следующая

Черновая отделкаКак правильно оштукатурить кирпичные стены: выбор материала, технология и нюансы

Как крепить кабель-канал к стене?

Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.

Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.

Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

• возможность оценки состояние проводов путем осмотра;
• простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

• к деревянному основанию клипсы крепят с помощью саморезов;
• в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

• универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
• возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
• при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.

Кабель-каналы

Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:

• для крепления к деревянному основанию подходят саморезы;
• в кирпичной или бетонной стене сверлят отверстия;
• на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
• если поверхность нельзя сверлить, используют клей.

Положительной стороной данного способа является:

• стойкость к воздействию механических факторов;
• надежная защита кабельной трассы;
• большой выбор моделей – плинтус, магистральный, парапетный;
• возможность быстрого ремонта.

В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.

Пластиковые и металлические скобы

Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.

Скрытая прокладка

В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:

• отсутствие в интерьере лишних элементов;
• не мешает обновлять декоративную отделку;
• повреждение извне практически невозможно.

Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.

Зажимы

Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.

Скоростынущий раствор

При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см. Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.

Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.

Дюбель-хомут

Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:

• Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.
• С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.

Площадка с монтажными отверстиями

Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:

• монтируется дюбель;
• накручивается платформа;
• фиксируются проводники.

Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

• «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
• Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
• Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.



Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

• к деревянной поверхности клипсы крепим при помощи саморезов;
• в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Проводка под штукатурку — как крепить к стене без штробления электропроводку: правила монтажа скрытой проводки и основные ошибки в работе

Ключевые правила монтажа электропроводки. Практические советы для тех, кто живет в квартире или на даче. Можно ли сделать скрытую проводку. Полное описание процесса прокладки кабеля под штукатурку. Об этом узнаете из статьи.

Проводка под штукатурку своими руками. Практические советы

Монтаж проводки часто вызывает затруднения у неопытных любителей сделать что-то собственными руками.

Особенно, если прокладывается под штукатурку. Эта задача содержит комплексный подход. Здесь потребуются навыки и электрика, и монтажника.

Если работать по порядку, соблюдая тонкости монтажа и прокладки кабеля, то работа пойдет быстрее и не вызовет никаких затруднений.

За и против

У прокладки кабеля под штукатурку есть положительные и негативные моменты. В зависимости от условий монтажа некоторыми из них можно пренебречь, а некоторые стоит учитывать. Вот главные «за» и «против» такого метода монтажа:

За:

• Скрытость от посторонних глаз под слоем штукатурки.
• Высокая электро- и пожарная безопасность.
• Длительный срок службы составных элементов.

Против:

• До кабеля не получится добраться, не повредив слой штукатурки.
• Сложный процесс монтажа.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае – вызвать пожароопасную обстановку.

На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки электропроводки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно делать это подальше от действующей проводки или вовсе поместить новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать. Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.

Разметку лучше располагать не только на стене, но и бумаге. Это нужно для того, чтобы в процессе монтажа не перепутать положение составных элементов.

Оптимальный вариант разметки – это на голую стену. В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы – это специальные канавки, которые предназначаются для прокладки кабеля. Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки.

Существует несколько способов проложить такие канавки. Доступный из всех – это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при отсутствии специального оборудования вполне пригоден для реализации.

Оптимальный вариант – воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство – точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.

Ширина штроб должна совпадать с шириной канала кабеля.

Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз. В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении. Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала.

Различают 4 вида скрытых крепежей, размещаемые под штукатурку:

• Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство заключается в надежности и простоте монтажа.
• Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в штробе. Технология имеет ряд негативных сторон – после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
• Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
• Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Можно ли провести без штробления стен скрытого типа

Скрытую проводку проводят и без штробления. Здесь технология будет другая, но суть остается той же. Однако работа должна быть окончена перед отделкой стены.

На голую стену фиксируется проводка, подготавливаются места установки розеток.

После того, как система электроснабжения готова, можно приступать к штукатурке стен. Таким образом, электропроводка скрыта от глаз, и не придется делать канавки в стене.

В таком случае толщина штукатурки на стене больше, чем при штрабовке.

Сделать проводку собственными руками под штукатурку сможет каждый, кто имел дело с электроинструментом. Главное, подходить с точным расчетом и надежным инструментом. Советы из статьи помогут произвести монтаж с минимальными потерями ресурсов и финансов.

Полезное видео

Способы крепления электропроводки и кабель-каналов

Исходя из того, каким образом будет принято решение осуществлять разводку проводов в квартире при ремонте, будет подбираться и оптимальный метод крепления кабелей. И у открытого, и у закрытого способов есть свои преимущества и недостатки, а особенности крепежа каналов как раз и будут обусловлены необходимостью минимизировать негативные эффекты. Сегодня мы рассмотрим сразу несколько известных способов закрепления кабеленесущих систем и постараемся объективно охарактеризовать каждый из них.

На первый взгляд кажется, что при выборе скрытого способа монтажа электропроводки вопрос закрепления силовых линий сведётся к банальному замазыванию кабеля или провода в штробе при помощи гипса или алебастра. На самом деле, здесь не всё так прозаично, хотя открытая электропроводка действительно гораздо разнообразнее с этой точки зрения. Множество методик, принципов и существующих на сегодня вспомогательных средств позволяет сделать проводку не просто качественной, но и интересной, даже декоративной, буквально вплетённой в сам интерьер, причём совершенно без ущерба для внешнего вида помещений.







Открытый электромонтаж

При такой разводке предполагается, что кабельная продукция будет закрепляться на стенах после их финальной отделки – по сути, в готовом ремонте. Уместно подобный подход выглядит в деревянных коттеджах или домах, оформленных в стилях лофт и кантри, внутри хозяйственных и садовых построек, в гаражах или мастерских. В качестве фиксирующих средств применяются различные виды клипс и скоб с гвоздями, а также керамические изоляторы. В сочетании с кабель-каналом озвученный набор расширяется до применения саморезов, дюбель-гвоздей, шурупов с пресс-шайбами и различных клеевых составов. Начнём их изучать поближе.

1. Саморезы

Саморезы можно назвать самым простым из способов крепления кабель-канала к перегородкам. Применяют их в сочетании с деревянными и гипсокартонными стенами. Разметив трассу, крепёжные элементы закручивают в основание сквозь заднюю стенку профиля, соблюдая определённый интервал. Шаг крепежей будет зависеть от габаритов канала и предполагаемого сечения кабелей. Чаще всего мастера рекомендуют отступать по 40-50 см от соседнего самореза. В том случае, если закрепление производится по криволинейной поверхности или по не очень ровной стене, интервалы следует уменьшить. Это не только скроет дефекты, но и снизит риск отрыва канала от стены на проблемных участках. Выбор длины саморезов нужно осуществлять в соответствии с тем, какова толщина перегородки. Не стоит искать самые длинные изделия – даже для придания максимальной крепости хватит 40 мм, а в иных случаях следует применять ещё более короткие саморезы.

2. Дюбель-гвозди/дюбель-саморезы

Дюбель-гвозди принято использовать, когда приходится иметь дело с кирпичом и бетоном. Это прочное крепление, которое можно считать почти универсальным для подавляющего большинства ситуаций в быту. Тем не менее, заметным отличием подобного способа будут подготовительные работы. Дабы кабель и системы прокладки кабеля держались на своих местах надёжно, перед закреплением удерживающей их конструкции придётся сверлить стену. Делать это можно перфоратором или дрелью с соответствующим сверлом. Необходимость того или иного инструмента определяется плотностью стены. Перед началом работы кабель-канал выставляется по уровню, затем на него, соблюдая интервал, наносят метки, а потом такие же обозначения переносятся на стену. Крайне рекомендуется после сверления стены аккуратно сделать дрелью отверстия и в дне кабель-канала. По окончании данного этапа конструкция собирается: отверстия совмещают, сначала забивают туда все дюбели, а затем – вкручивают шурупы или вбивают гвозди. Специалисты особо предостерегают домашних мастеров выполнять одновременное сквозное сверление профиля и стены: в таком случае максимально велик риск, что пластик треснет и работу придётся частично переделывать.

3. Саморезы с пресс-шайбой

Данный способ является довольно редким, поскольку в наибольшей степени подходит для ситуаций, когда закрепление проводки осуществляется на металлическое основание. Встречается подобное только в гаражах и на производствах, где обшивка цехов выполнена из металлических листов. Разумеется, к стальной балке никто не захочет даже пытаться крепить кабель-канал, а вот к тонкому (до 2 мм) оцинкованному листу можно попробовать. Принципы предварительной разметки с интервалами остаются прежними, меняется лишь финальный этап. Вам не придётся засверливаться в материал – саморезы закручиваются «по живому», с некоторым усилием для преодоления сопротивления пластика и металла. Пресс-шайба в данном случае выполняет сразу две функции: во-первых, она увеличивает площадь прижима кабель-канала к основанию, а во-вторых, препятствует самопроизвольному выкручиванию саморезов со временем под воздействием вибрации.

4. Клеевые составы

Хотя сейчас использование клеев в промышленном электромонтаже является не очень рекомендованным, порой оно всё же имеет место. Так называемые «жидкие гвозди» применяют тогда, когда основание является слишком хрупким или тонким для более сложных физических воздействий. Не по всем перегородкам можно стучать молотком, не все поверхности удаётся легко просверлить, а порой их недопустимо даже царапать. Клеят кабель-каналы на полировку, на керамическую плитку, на очень тонкие гипсокартонные стены и другие деликатные поверхности. Следует обратить внимание, что при таком способе монтажа лучше всего применять тонкие и лёгкие каналы, которые не отвалятся со временем под собственным весом. Для лучшего схватывания состав наносят на обе склеиваемые поверхности, прислоняют их к друг другу для равномерного распределения клеевого состава, а затем убирают профиль на пару минут, чтобы произошла лёгкая полимеризация поверхностного слоя клеев. Затем канал прижимается к стене и аккуратно удерживается в течение ещё нескольких минут.

Для всех рассмотренных выше способов актуальным будет применение различных соединительных элементов, необходимых для выполнения поворотов. Чаще всего наряду с профилями можно также приобрести различные сгонки, уголки и заглушки. Важно обеспечить технологичность всех стыков и торцов, поскольку это не только придаст эстетичности и защищённости Вашей электросети, но и со временем позволит аккуратно вскрыть канал, если возникнет потребность починить что-либо, установить новый светильник или розетку, заменить кабель.







Далее мы предлагаем проанализировать способы крепления наружной проводки в отрыве от возможности использования кабель-каналов.

1. Первыми на ум приходят клипсы. Именно их в современной электропроводке применяют чаще всего, сочетания с не менее популярными гофротрубками. Это крайне простой способ, одновременно обеспечивающий минимальный вес конструкции, надёжность и возможность разобрать элемент со временем. Крепить таким образом можно как к стенам, так и к потолку. При подведении электропитания к люстре или розетке, а также просто при прокладке магистральной линии за фальш-потолками это решение можно считать одним из наиболее практичных.

Одним из важнейших преимуществ такого способа является почти полная индифферентность к материалу опорной поверхности: сама клипса прикрепляется к основанию при помощи самореза, гвоздя, дюбель-шурупа или любого другого удобного способа. Для более мягких материалов (дерево, глина, гипсокартон, пеноблок, газоблок) сверление основания не потребуется, а для прочных (кирпич, бетон, шлакоблок, железобетонная несущая панель) достаточно небольшого отверстия под дюбель. Кроме того, клипсы можно использовать не только внутри помещений, но даже на улицах. Если на Вашем дачном участке требуется подключение садового инвентаря, питающую линию к розетке можно провести в гофре подходящего типа, удерживающейся в клипсах.

2. Более декоративный способ, использующийся исключительно внутри помещений – керамические изоляторы. Данные изделия представляют собой небольшие фигурные «колышки», в изгибы которых удобно помещать провода. Такую проводку можно увидеть в деревянных частных домах, на дачах или в банях. Фарфоровые изделия фиксируются при помощи простого закручивания осевых саморезов в опору, и с тех пор больше не требуют от мастера никаких манипуляций. Данный способ проводки не только монтируется быстрее других при условии уже размеченной трассы, но и остаётся самым легкоразборным спустя десятки лет эксплуатации. Практически всегда керамические изоляторы используются вместе со специальным образом стилизованной под старину проводкой. Она имеет несколько слоёв электрической изоляции и дополнительную тканевую оплётку снаружи. При этом две (или три) жилы изначально красиво скручены между собой. Самостоятельно переплетать провода другого типа не запрещается, однако безопасность системы в таком случае будет уменьшена, а стилистическая изюминка скорее всего потеряется.
3. Ещё один крайне простой и знакомый всем крепёж – пластиковые скобы на гвоздях. Они подходят как для силовой проводки, так и для антенных кабелей, для телефонных линий и витой пары. Разнообразие размеров позволяет подобрать скобу под требуемый диаметр провода максимально точно, дабы он не болтался на своём месте. Кроме того, имеется круглая и плоская модификация скобы, что позволяет закреплять разные кабели, не деформируя их. Наиболее типичная область применения – открытый, но малозаметный монтаж кабельной продукции вдоль плинтусов и откосов в жилых помещениях и офисах.







Скрытый электромонтаж

В последнем блоке рассмотрим способы крепления проводов при скрытом электромонтаже. Здесь мы будет подразумевать и прокладку кабелей в штробах под раствором штукатурки, и за гипсокартонными листами, закреплёнными поверх основной перегородки. Хотя способов крепежа существует несколько, их удобство и применимость в конкретной ситуации значительно разнятся.

1. Дюбель-хомуты и дюбель-стяжки

Общий принцип обоих типов изделий в значительной мере аналогичен. Важно, что результатом их применения становится возможность прочно закрепить кабель на своём месте или проложить вплотную друг к другу несколько проводов. Для монтажа потребуются только дрель и молоток. В заготовленное отверстие вставляется хомут или стяжка, давлением на крепёж или затяжкой ленты достигается максимальная фиксация, а затем все выступающие части подрезаются.

2. Гибкие стяжки и скобы

Данный вид изделий обычно является самодельным и его можно увидеть только в гаражах, поскольку фабрично изготавливаемых гибких скоб на рынке обычно не сыскать. Изделия представляют собой тонкую полоску из листового металла или отрезок старого двужильного кабеля, в центре которого проделывается отверстие под саморез. Принцип крепежа аналогичен большинству других – в подготовленное отверстие забивается дюбель, а затем закручивается саморез, продетый сквозь стяжку или скобу. После этого провод укладывается требуемым образом, листовые скобы заворачивают вокруг него, а стяжки из проводков скручивают. Для питания настенного светильника в гараже или мастерской это вполне сносный вариант, однако у него много недостатков. В частности, на подготовку самих скоб мастеру придётся потратить довольно много времени, а вероятность повреждения изоляции на проводах, контактирующих с тонким листовым металлом, довольно высока. Кроме того, со временем этот металл неминуемо поржавеет, что будет выглядеть неэстетично и нести потенциальную угрозу безопасности проводки.

3. Раствор гипса или алебастра

Монтажный раствор является «классикой» и вряд ли требует особых пояснений. После штробления стен провода закладываются в образовавшиеся каналы (как в гофре, так и без неё), а затем прихватываются лепёшками из раствора каждые 35-60 см. Несомненное преимущество данного способа в простоте, скорости выполнения (при имеющихся штробах) и отсутствии необходимости в каких-либо подготовительных манипуляциях помимо замешивания раствора.

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки начинается на этапе ремонта или строительства, когда ничего, кроме черновых стен и потолка, еще нет. Это лучший вариант — не надо делать штробы, а потом замазывать их штукатуркой. Толщина слоя штукатурки, которая покроет кабель, при таком варианте должна быть не менее 6–7 мм. В этом случае штукатурка покроет провод без всяких затруднений. Однако такая толщина зависит от стены.





Если поверхность ровная и слой штукатурки не превышает 3–4 мм, то такой вариант не подойдет. Лишний расход никому не нужен: увеличив толщину слоя штукатурки на 3–4 мм, вы сделаете расход материала на квартиру весьма существенным. Проще сначала отштукатурить стену, а затем по ней штробить перегородку на нужную глубину.

Внимание! Перед тем как монтировать кабели и провода, необходимо обязательно проверить их на целостность при помощи индикатора или лампы-пробника. Та же процедура повторяется после монтажа.

В любом случае первоначально чертятся линии, по которым будет проходить кабель. От потолка или пола отмеряется расстояние, на которое будут отстоять провода. При этом необходимо учитывать, что эта величина может быть уменьшена в зависимости от последующих работ, например укладки пола или монтажа навесного потолка.

Линии хорошо чертить при помощи длинного строительного уровня — получится не только ровно, но и прямо. Расстояние в 15 см должно отмеряться с учетом последующих изменений, иначе потом может получиться так, что искомый провод окажется за потолком или полом. Затем по линиям ставятся точки, в которых кабель будет прикрепляться к стене. В зависимости от вида провода (с гибкой жилой или монолитной) крепеж может быть на расстоянии 40 см (для гибкой) или 20–30 см (для монолитной).

Шаг первый: перед тем как начать работу по монтажу скрытой электропроводки, необходимо вычертить прямо на стене месторасположение коробок и штроб	Шаг второй: при помощи перфоратора режутся отверстия под коробки и штроборезом или болгаркой делаются штробы между ними
Шаг третий: в установочных коробках выламываются лючки, затем провода вставляются в отверстия и прихватываются гипсом или штукатуркой	Шаг четвертый: после того как коробки прихвачены, нужно отмерить отрезки кабеля и труб (если они будут прокладываться) и вложить проводники в штробы
Шаг пятый: уложенный электрический кабель и установочные коробки замазываются штукатуркой	Шаг шестой: после того как штукатурка высохнет, можно устанавливать розетки и выключатели





Необходимо сказать несколько слов о крепеже. Идеальным для бетонных и кирпичных стен является дюбель-хомут, или, в просторечии, увэшка (UW). Для установки кабеля сечением 3 х 1,5 или 3 х 2,5 используются крепления с маркировкой 5/10. Для такого размера увэшки требуется бур диаметром 6 мм и длиной от 60 мм. После этого нужно просверлить отверстия в точках крепления при помощи перфоратора. Необходимо обхватить кабель дюбелем и просто вставить в проделанное вами отверстие нужной глубины. Пластиковые усики крепежа заклинятся, и провод окажется надежно прихваченным к стене одним движением. Это намного проще, чем пользоваться другим видом крепежа.

Делая поворот на 90°, помните, что он должен быть плавным и не меньше, чем указано в спецификации кабеля. В основном в домашних видах проводки делают изгиб, равный 6 диаметрам кабеля. Перед тем как прижимать проводник увэшкой, необходимо смотать с бухты 10 м. Затем выпрямляйте его рукой, чтобы кабель был без перекрутов и изгибов, — это существенно упростит монтаж. Подведя кабель к электрической точке, оставьте хвостик длиной 15–20 см. После того как кабель закреплен увешками, можно приступать к оштукатуриванию стен и дальнейшему ремонту.



Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.



Скрытая прокладка электропроводки в трубах

Для особо надежной проводки кабелей используются пластиковые трубы, гофрированные или ПВХ. Такой способ прокладки используется достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур. Например, в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель.

Два вида укладки кабеля в стену: в гофрированной пластиковой трубе и без нее

Если один из кабелей заключен в пластиковую трубу, то допускается перехлест проводников. Единственная разница — ширина и глубина штробы будут намного больше. Пластиковые трубы крепятся увэшками или металлическими скобами, если их диаметр превышает 40 мм.

Несколько мазков гипса прихватят кабель уже через пару минут

Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса. Такой способ прокладки более трудоемок, но существенно повышает надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его из трубы, которая зафиксирована в стене, и произвести все необходимые работы.

Скрытая прокладка кабеля в гофрированных трубах



Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, позднее будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции. Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают, закручивая шурупы (если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой при помощи шпателя
После нанесения штукатурки подождите 10 мин, чтобы она подсохла	Удалите шпателем излишки смеси, выравнивая поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки.

Монтаж электропроводки в бетонной стяжке

Шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)	Шаг второй: измеряется длина отрезков труб и в них протягивается кабель
Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами	Шаг четвертый: заливается цементный раствор и стяжка выравнивается
Шаг пятый: труба в штробах и коробки замазываются штукатуркой	Шаг шестой: устанавливаются розетки

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.

Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб

Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов.

Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля. При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия.

Укладка кабеля в гипсокартонной перегородке

Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место









Что бы еще почитать?

Как закрепить кабель в штробе: фиксация под штукатурку

Довольно часто в ходе ремонта электропроводки необходимо делать штробление.

Несмотря на то, что эта процедура и принесет много шума и грязи, ее выполнение в обязательном порядке необходимо для выполнения маскировки проводов.

Крепление кабеля в штробе — довольно трудное занятие. В данной статье мы более подробно остановимся на порядке особенностей данной процедуры, рассмотрим выполнение работ и способы фиксации кабеля.

Разметка

Перед штробированием сделайте разметку

О штроблении и фиксации проводки необходимо задумываться до отделки помещения, до того как будут клеиться обои, установить линолеум и устанавливаться мебель.

Проводить разметку нужно на голой стене.

На выбранном месте размечается участок.

Разметку можно осуществить при помощи карандаша и линейки.

Кабельные линии должны размещаться либо под потолком, либо вертикально по отвесу.Никаких диагональных переходов или горизонтальных размещений быть не должно.

Установите, что необходимо заранее определиться с местом размещения розеток и выключателей. Отверстия для их установки понадобится сделать в тоже время, что и штробу для закрепления проводки. Ширина штробы определяется исходя из количества и сечения провода, который будет в ней размещен.

Что нужно для штробления

Насадка штробер

После завершения разметки понадобится решить вопрос, чем проводить штробление.Вариантов существует достаточно много.

Применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название — штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно, если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Хоть количество процедур и выглядит довольно внушающим эффект от болгарки можно гораздо больше, чем от перфоратора. Скорость работы болгарки довольно большая, так что много времени строительные работы у вас не отнимут.

Штроборез

Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете установить необходимое ширину штробы.

От таких процедур возникает довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Монтаж кабеля

После того, как процедура штробления будет окончена, а все загрязнения убраны, можно перейти к монтажу проводки. Довольно часто электропроводки пренебрегают.

Основные правила размещения кабелей можно увидеть на схеме.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

1. С использованием перфорированной полосы. Именно такой способ часто использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удерживает проводку вне зависимости от количества кабелей.
2. Иногда крепеж производят алюминиевой проволокой.Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольшом количестве из-за ее быстрого высыхания.
4. Самым эффективным методом является крепление проводки с использованием дюбель-хомута с размером 6 мм. Она помогает в удержании проводки. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методы крепежа существует достаточно много.Вы имеете возможность выбрать наиболее удобный для вас способ использования инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

правил выполнения работ, минусы, плюсы.

Прокладка проводов и кабелей в штробе — процедура, сопровождаемая внушительным шумом и пылью, однако без этого процесса невозможно сделать разводку электропроводки в помещении.
Все провода необходимо спрятать, но как это делать без штробирования в случае, если дело касается ровной бетонной или кирпичной стены? Что, если перед нами большой ждут кабелей, именно в точке присоединения к распределительным щитам.

Процедура разметки

Проведение окончательных отделочных работ в доме необходимо заблаговременно. Работа создается тогда, когда еще отсутствуют вещи, мебель, обои, напольное покрытие. Лучшим начало штробирования является помещение с голыми стенами.

Первым делом стоит определить и разметить пути прохождения проводников. Разметка создания с использованием строительных карандашей и уровней. Стоит отметить, проводка должна располагаться не как попало. Ее нужно прокладывать горизонтальной полосой на высоте 2,5м или вертикальной по отвесу.

Запрещается использование диагональных переходов, горизонтальных отрезков по низу помещения.

Кроме того надо определиться с глубиной штробы. Если диаметр провода или кабеля большой, то и штроба должна быть глубже на 1,5 см диаметра проводника. То же касается случая, если вы надумаете в штробу уложить трубу, которую в последствии будет затянут провод.
Нам сразу стоит определиться, где будут находиться розетки, выключатели, распределительные коробки, данные работы выполняются в одно время с штробами для прокладки проводов в трубах или спрятанного типа. В зависимости от количества проводов в жгуте, который необходимо спрятать, выбирается и ширина штробы.

Процесс произведения штроб для проводов

По завершению разметки, нам необходимо перейти к такой задаче, как выбор инструмента для штробления. Для прокладки штроб своими руками существует множество инструментов.

Изготовление штробы с помощью перфоратора

Наиболее востребованным в данном процессе является перфоратор и специальные насадки для него. Главная насадка, которая нам пригодится, названа штроблером. Инструмент выполнен в виде изогнутой лопатки, на которой находится продольный желобок. Лопатка заострена на конце, предназначается для заглубления в пробиваемую штробу. Этим инструментом особенно удобно делать штробу для прокладки провода или кабеля в стальной трубе, или трубе из полиэтилена.Для выполнения работы стоит активировать ударный режим на перфораторе, выключить режим вращения. Благодаря ему создается аккуратная, глубокий штроба необходимого профиля. Минусом может быть то, что штроблером нужно будет повторять штробления для необходимой длины штробы.

Следующий вид насадки, применяемая в создании штроба кабеля с использованием перфоратора — простая лопатка плоского типа. Работа производит почти идентично, как и в прошлом варианте, однако с производительностью. Кроме того профиля штробы получается прямоугольный. В такую ​​штробу хорошо закладывать плоский провод или пучек проводов.

Для штробления также может быть использован бур или пика, однако, это редкость, в случае отсутствия других подходящих инструментов. Этот способ чаще бывает при малых объемах работы.

Изготовление штробы с помощью болгарки

В любом случае, произведение штроб посредством перфоратора не обеспечивает нормальную работу, именно в случаях пробивания штроб в бетонной стене.Потому, для создания внушительного кабеля для кабелей специалисты прибегают к использованию дискового режущего инструмента.

Отлично подходят для операций углошлифовальные машины, снащённые алмазными дисками. Используя этот аппарат, производят надрезы краев штроб прокладываемых для проводки, прорезая нужную глубину. Оставшийся бетон по центру штробы легко убирается перфоратором. Процедура штробления этим агрегатом имеет большую производительность, несмотря на то, что требует выполнения нескольких процессов, как в случае пробивания штроб перфоратором. Это достигается за счет того, что углошлифовальная машина производит резьбу на высокой скорости, используя для этого одни заход.

Изготовление штробы с помощью штробореза

Самая производительная машина для выполнения штроб называется штроборезом, схожий с болгаркой. Аппарат снабжен двумя дисками для резки. В агрегате есть возможность регулирования между дисками, что дает возможность выбора ширины штроб. Также можно изменить положения диска, увеличивая глубину прорезания штробы.

даже эта специальная машина для прокладывания кабеля имеет недостатки. При штроблении аппаратов производится огромное количество строительной пыли, грязи, даже больше, чем при использовании перфоратора. При выполнении этих работ не стоит пренебрегать защитными масками, очками в момент штробления данным агрегатом, потому что пыль может принести вред легким и глазам работника.

Не стоит подвергать опасности себя и других членов бригады. Используйте респираторы, очки. Можно прибегнуть к применению беруш в момент штробления. Данные средства также важны при создании штроб посредством перфоратора. Здоровье человека намного важнее, чем любая работа.

Существуют профессиональные модели штроборезов, на которые устанавливаются защитные кожухи, штатные партубки, используемые для того, чтобы подключить строительный пылесос, поглощающий основную массу строительной пыли.

Укладка проводки

Наконец-то, после завершения штроб, рассеяния пыли и уборки грязи необходимо начинать прокладку провода любой марки.Чаще всего строители пренебрегают монтажом сменяемостью кабелей в штробах, за большие, широкие штробы не всегда могут вместиться.

Потому, в основном используют жгут для укладки проводки в штробе, не требующей дополнительных защитных приспособлений. Современная изоляция, которой снабжаются провода очень надежная, подходит для монтажа кабеля таким методом.

Но бывают случаи, когда в штробу закладывается труба, закрепляется там, заштукатуривается и после этого в трубу затягивается провод или кабель. В этом случае в трубу сначала пропускается проволока или одиночный провод. К одному концу этой проволоки подцепляется провод или кабель, который надо затянуть в трубу и аккуратно потянуть другой конец проволоки, затягиваем проводник в трубу. При этом надо смотреть, как бы не повредить изоляцию проводника об кромку трубы.

Интересное видео с хорошими рекомендациями по прокладке штробы можно посмотреть ниже:

Способы закрепления проводки в штробах

Существует огромное множество вариантов закрепления кабеля в штробе.Мы рассмотрим основные:

1. Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всех известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
2. Монтажная полоса из алюминия. Это присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы.
   В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве.
3. Закрепления проводки в штробе алебастром. Тут же проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя места установки кабеля с промежутком около 30 см.

   Минусом данного метода вызывает факт, что алебастр способен быстро засыхать и развести его большое количество.
4. Наиболее востребованный метод закрепления провода — это дюбель-хомут. Это дюбеля, имеющего размер — 6 мм. Конец изделия представлен в виде петли, удерживающий провода.

   Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6 мм, затем установить дюбель-хомут с уже закрепленными в нем проводами.

Очень интересный способ закрепления провода в штробе видео вы можете посмотреть здесь:

Заделывание штробы

Первоначальным делом является удаление пыли, мусора. Затем штробу грунтуют грунтовкой для штукатурки. После высыхания грунтовки штробу полностью заполняют штукатурной цементной или гипсовой смесью, заполняя все пространство штробы. После высыхания штукатурной смеси, производят шпаклевание поверхности подготавливая поверхность стены под оклеивание обоями или покраску краской.

При выполнении строительно-ремонтных работ не забывайте следить за технику безопасности. Это сохранит не только инструмент и помещение, но и исключит возможность получения травмы. Производит операции по ремонту стоит внимательно.

Укладка и крепление провода в штробе своими руками

18 августа 2016 г. 06:12 · 3

Рассказывает эксперт-строитель Виктор Петрович:

После того, как мы протянули провод в гофре, нам нужно его уложить и закрепить в штробе.Для фиксации провода рекомендуем использовать специальные пластиковые клипсы. Это очень удобно. Их размер 19 х 25 мм. Правильно они называются дюбель-хомут, есть в свободной продаже и стоят недорого.

Они легкость и простоту монтажа, надежность и прочность крепления. С их помощью можно крепить провода, пучки проводов в стенах, в штробах. Пользоваться ими очень просто. Сделал дырочку, обжал провод или гофру с проводом и закрепил прямо в штробе. Так что советуем использовать именно ими.

Закрепляем провод дюбель-хомутами

Следующая наша рекомендация касается того, что провода нужно подводить к щитку обязательно подводнее, то есть лучше оставить у них длинные «хвосты». Для чего это нужно? Чтобы потом было удобно подключать к автоматам провода. Так что стремитесь, чтобы они не были короткими. Если что, пусть будут немножко больше, чем возникнет обратная ситуация, когда их длина вам не хватит.

Концы провода должны оставаться прежним

Ведь всегда проще отрезать, чем потом нарастить.Вообще, приветствуется, когда провод по всей своей длине идет целиковым — от потребителя до автомата. Это потом лучше, чем где-то мы будем ставить распределительную коробку и, соответственно, дополнять провод.

Итак, сам процесс укладки и крепления провода в штробе выглядит следующим образом. Аккуратно заводим провод в гофре в наши «канавки» на стенах и полу, и фиксируем через край (примерно 40 см, а на изгибах и чаще) дюбель-хомутами.

Процесс не сложный, но требует точности и аккуратности.При этом, естественно, провод не должен быть излишне натянутым или перевитым: он должен ровно и свободно лежать в штробе.

Проводка под штукатурку — как крепить к стене без штробления электропроводку: правила скрытой проводки и основные ошибки в работе

Ключевые правила монтажа электропроводки. Практические советы для тех, кто живет в квартире или на даче. Можно ли сделать скрытую проводку. Полное описание процесса прокладки кабеля под штукатурку.Об этом узнаете из статей.

Проводка под штукатурку своими руками. Практические советы

Монтаж проводки часто вызывает затруднения у неопытных любителей сделать что-то собственными руками.

Особенно, если прокладывается под штукатурку. Эта задача содержит комплексный подход. Здесь потребуются навыки и электрика, и монтажника.

Если работать по порядку, соблюдая тонкости монтажа и прокладки кабеля, то работа пойдет быстрее и не вызовет никаких затруднений.

За и против

У прокладки кабеля под штукатурку есть положительные и негативные моменты. В зависимости от характеристик некоторых из них можно пренебречь. Вот главные «за» и «против» такого метода монтажа:

За:

• Скрытость от посторонних глаз под слоем штукатурки.
• Высокая электро- и пожарная безопасность.
• Длительный срок службы составных элементов.

Против:

• До кабеля не получится добраться, не повредив слой штукатурки.
• Сложный процесс монтажа.

Правила монтажа своими руками

Перед тем, как взяться за инструмент, следует усвоить основные правила по монтажу проводки. Без их соблюдения можно испортить стены и материал, а в худшем случае вызвать пожароопасную обстановку.

На каждом этапе работ существуют особые технологии и правила. Этапов монтажа три: разметка, штробление и прокладка с креплением. Начинать, конечно же, следует с первого, так как разметка играет важную роль в процессе прокладки прокладки.

Разметка на стене под кабель

Казалось бы, вооружившись карандашом или маркером, можно просто начертить схему на стене и вот уже готовая разметка. На деле все оказывается куда сложнее.

В первую очередь, нужно примерно прикинуть, где будет располагаться сеть. Желательно сделать это подальше от действующей проводки или избежать новую на ее место. Там, где будет проходить провод, придется удалить старые покрытия стены, в том числе и штукатурку.

Чем шире будет подготовленная полость, тем удобнее работать.Разметить надо линию прокладки кабеля, а также места установки выключателей и розеток.

Разметку лучше располагать не только на стене, но и бумагу. Это нужно для того, чтобы в процессе монтажа не перепутать положение составных элементов.

Оптимальный вариант разметки — это на голую стену. В этом случае не придется обходить стороной препятствия или что-либо демонтировать. Поэтому над проводкой и разметкой лучше задуматься на стадии строительства помещения.

Штробы

Штробы — это специальные канавки, которые предназначаются для прокладки кабеля.Выглядят они как искусственно созданные углубления в стене. В среднем их глубина составляет от 1 до 3 см. Штробируют стену уже после нанесения разметки.

Существует несколько способов проложить такие канавки. Доступный из всех — это применение дрели с лепестковым сверлом. Можно использовать и обыкновенное (круглое), но с ним придется потратить больше времени. Монтажник высверливает канал под провод, после чего зачищает полость подручными средствами. Метод нудный, но при специальном оборудовании вполне пригоден для реализации.

Оптимальный вариант — воспользоваться штроборезом. Хотя это и дорогой инструмент, но справляется с поставленной задачей. Главное достоинство — точность и аккуратность выполнения работы. Может обрабатывать стены из любого материала, в том числе кирпич и камень.

Ширина штроб должна совпадать с шириной канала кабеля.

Стоит заметить, что в несущих стенах нельзя прокладывать подобные канавки. Во-первых, это запрещено. Во-вторых, может дать трещину в стене, что увеличит стоимость ремонта в несколько раз.В таких случаях лучше прокладывать проводку под штукатурку без канавки.

Полости под розетки и выключатели делают исключительно дрелью, так как штроборез для этих целей будет непригоден.

После того, как полости полностью готовы и обработаны, в них прокладывают кабель-канал. Укладывать следует, как можно плотнее, чтобы не создать воздушную прослойку. В противном случае, это может стать причиной пожара. Понадобятся крепежные элементы.

Крепеж кабеля к стене

С помощью крепежа кабель фиксируется на стену в неподвижном положении.Поэтому крайне важно выбрать надежный крепежный элемент, выполненный из прочного материала.

Различают 4 вида скрытых крепежей, размещаемых под штукатурку:

• Дюбель-хомуты. Это пластиковые фиксаторы, крепящиеся на основание стены и удерживающие кабель-канал при помощи хомута. Достоинство — это надежность и простоте монтажа.
• Раствор быстросохнущей штукатурки. Кабель можно прижать штукатуркой в ​​штробе. Технология имеет негативных сторонних сторон — после фиксации не получится достать провод назад, но зато сильный крепеж обеспечен.
• Монтажная площадка. Эти изделия изготавливаются из пластика. Крепятся либо на липкую основу, либо на шурупы.
• Металлические стяжки. Покупают готовые или делают самостоятельно. Прочные, но со временем ржавеют.

Можно ли провести без штробления стентого типа

Скрытую проводку проводят и без штробления. Здесь технология будет другая, но суть остается той же. Однако работа должна быть окончена перед отделкой стены.

На голую стену фиксируется проводка, подготавливаются места установки розеток.

После того, как система электроснабжения готова, можно приступать к штукатурке стен. Таким образом, электропроводка скрыта от глаз, и не придется делать канавки в стену.

В таком случае толщина штукатурки на стене больше, чем при штрабовке.

Сделать проводку собственными руками под штукатурку может каждый, у кого есть дело с электроинструментом. Главное, подходить с точным расчетом и надежным инструментом. Советы из статьи расходов на монтаж с минимальными потерями ресурсов и финансов.

Полезное видео

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой повседневной жизни. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности типа крепления: открытого и скрытого. Далее мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта , крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие соблюдения эстетичности при электромонтаже расширяет возможности крепления.Далее будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие.Последний не требует усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется также вбить разжимной колышек, что повысит качество крепления

В случае с гипсокартоном советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие.Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в подготовленной канаве (штробе) и приклеивается через каждые 40–50 сантиметров. Очевидное преимущество этого метода заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками на 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого метода является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, при этом на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

открытый

Обычно такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что ускоряет сам процесс.

Кабель-каналы

Кабель-каналы — это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена.Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустимые, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

• к поверхности поверхности клипсы крепим при помощи саморезов;
• в бетонной или кирпичной стене потребуется заранее просверлить отверстия, которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления использовать когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления , провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки в стену служат для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб : плоские и арочные. Все подобные скобы в своём комплекте гвозди, поэтому с их креплением не возникают особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самовоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на выступающей части резьбу накручивается кабель.

Монтажная площадка

Этот способ, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую установленную в ней гильзу. При этом нужно придерживаться нескольких правил:

1. Если стена из огнеупорного материала, то провода должны быть заключены в коробке или отрезок трубы.
2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не могут даже особого затруднения у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключен к токопроводящей линии!

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки

Монтаж скрытой электропроводки начинается на этапе ремонта или строительства, когда ничего, кроме черновых стен и потолка, еще нет.Это лучший вариант — не надо делать штробы, а потом замазывать их штукатуркой. Толщина слоя штукатурки, которая покроет кабель, при таком варианте должна быть не менее 6–7 мм. В этом случае штукатурка покроет провод без всяких затруднений. Однако такая толщина зависит от стены.

Если поверхность ровная и слой штукатурки не больше 3–4 мм, то такой вариант не подойдет. Лишний расход никому не нужен: увеличив толщину слоя штукатурки на 3–4 мм, вы сделаете расход материала на квартиру весьма существенным.Проще сначала отштукатурить стену, а затем по ней штробить перегородку на нужную глубину.

Внимание! Перед тем как монтировать кабели и провода, необходимо обязательно проверить их на целостность при помощи индикатора или лампы-пробника. Та же процедура повторяется после монтажа.

В любом случае существовать чертятся линии, по которому будет проходить кабель. От потолка или пола отмеряется расстояние, на котором будут отстоять провода. При этом необходимо учитывать, что эта величина уменьшена в зависимости от работ, например укладки пола или монтажа навесного потолка.

Линии хорошо чертить при помощи длинного строительного уровня — получится не только ровно, но и прямо. Расстояние в 15 см должно отмеряться с учетом изменений, иначе может быть получен так, что искомый провод за потолком или полом. Затем по линиям ставятся точки, в которых кабель будет прикрепляться к стене. В зависимости от вида провода (с гибкой жилой или монолитной) крепеж может быть на расстоянии 40 см (для гибкой) или 20–30 см (для монолитной).

002 Необходимо сказать несколько слов о крепеже. Идеальным для бетонных и кирпичных стен является дюбель-хомут, или, в просторечии, увэшка (UW). Для установки кабеля сечением 3 х 1,5 или 3 х 2,5 используются крепления с маркировкой 5/10. Для размера увески требуется буртик такого размера 6 мм и длиной от 60 мм. После этого нужно просверлить отверстия в точках крепления при помощи перфоратора. Необходимо обхватить кабель дюбелем и просто вставить в проделанное отверстие нужной глубины. Пластиковые усики крепежа заклинятся, и надежно прихваченным к стене движением.Это намного проще, чем пользоваться другим видом крепежа.

Делая поворот на 90 °, помните, что он должен быть плавным и не меньше, чем указано в спецификации кабеля. В основном в домашних условиях делают изгиб, равный 6 диаметрам кабеля. Перед тем как прижимать проводник увэшкой, необходимо смотать с бухты 10 м. Затем выпрямляйте его рукой, чтобы кабель был без перекрутов и изгибов. Подведя кабель к электрической точке, оставьте хвостик длиной 15–20 см.После того как кабель закреплен увешками, можно приступать к оштукатуриванию стен и дальнейшему ремонту.

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонко, то стены придется штробить. Борозда или прямоугольная выемка в стену для кабеля и называется штробой. Сделать ее просто, но весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез.Электрический штроборез по дороговизны использовать не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этим инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом.Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 длины идущие линии на достаточную длину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов.При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Проводится всеми теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того, как проводка уложена в штробу и оштукатурена, можно приступить к другому виду отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой.После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроба, поскольку не всегда ясно, на какую глубину их устанавливать.

Скрытая прокладка электропроводки в трубах

Для особо надежной проводки кабелей используются пластиковые трубы, гофрированные или ПВХ.Такой способ прокладки используется достаточно редко — в помещениях с повышенной влажностью и резкими перепадами температур. Например, в хозяйственных неотапливаемых строениях, подвалах, банях и т. д. Трубы в штробах прокладывают практически так же, как и кабель.

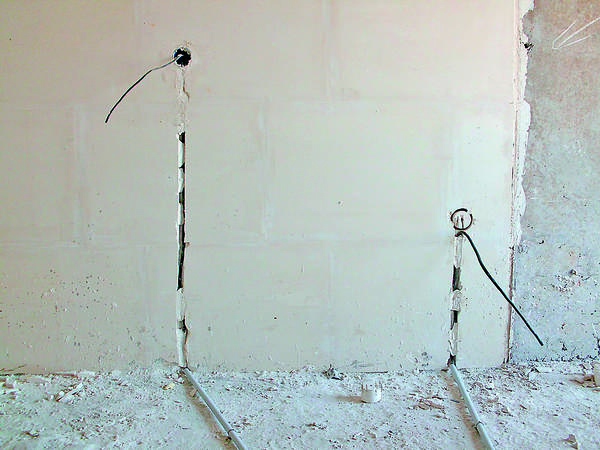

Два вида укладки кабеля в стене: в гофрированной трубе и без нее

Если один из кабелей заключен в пластиковую трубу, то допуск перехлест проводников. Единственная разница — ширина и глубина штробы будут намного больше.Пластиковые трубы крепятся увэшками или металлическими скобами, если их диаметр превышает 40 мм.

Несколько мазков гипса прихватят кабель уже через пару минут

Можно фиксировать трубы в штробе и при помощи быстро застывающего гипса. Такой способ прокладки более трудоемок, повысить надежность и долговечность проводников. Кроме того, в случае замены или ремонта кабеля можно легко вынуть его трубы.

Скрытая прокладка кабеля в гофрированных трубах

Скрытая прокладка кабеля в перегородках, полах и потолках

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки.

Прокладка проводки в гипсокартонном потолке

Можно избежать бурения отверстий под распаячные коробки, разместив их там же.Единственное «но» — в таком случае в гипсокартоне напротив коробок установить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком. Провода освещения можно крепить к потолку хомутами или увэшками.

Трубы, расположенные внизу, внизу будут под полом

Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции.Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит.

Шаг первый: перед тем как начать работу по монтажу скрытой электропроводки, необходимо вычертить на месте месторасположение второй коробок и штроб	Шаг: при помощи перфоратора режутся отверстия под коробки и штроборезом или болгаркой делаются
Шаг третий: в установочных коробках выламываются лючки, затем провода вставляются в отверстия и прихватываются штукатуркой	Шаг четвертый: после того, как прихвачены, нужно отмерить отрезки кабеля и труб (если будут прокладываться) и вложить проводники в штробы
Шаг пятый: уложенный электрический кабель и установочные коробки замазываются штукатуркой	Шаг шестой: после того как штукатурка высохнет, можно установить розетки и выключатели

Скрытая укладка кабеля в гофрирован- ной трубе: глубина штробы должна быть такой, чтобы от гофры до края выемки было не менее 5 мм	Трубу крепят в штробе при помощи обычных гвоздей или прижимают (закручивая шурупы) если позволяет материал стены)
Перед тем как замазать штробу штукатуркой, необходимо смочить выемку водой и обработать грунтовкой	Штробу замазывают штукатуркой для помощи шпателя
После нанесения мин. подсохла	Удалите шпателем излишки смеси, выравнивающую поверхность

В первом случае в лагах выпиливаются или просверливаются отверстия, в которых просовываются пластиковые трубы, а внутри них проходит кабель.Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, которым поверх настилается напольное покрытие.

Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку. Однако так делать не рекомендуется, особенно если слой над трубой достаточно тонкий.

Внимание! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода.Это можно делать только в коробках, за границами скрытой прокладки проводки.

Монтаж электропроводки в бетонной стяжке

Шаг первый: разметка электрических точек (необходимо учесть толщину будущей второй стяжки, чтобы розетки оказались на нужном расстоянии от пола)	Длина измеряется длина: отрезков труб и в них протягивается кабель
Шаг третий: после того, как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами	Шаг четвертый: заливается цементный раствор и стяжется выравнивается
Шаг пятый: труба в штробах и коробки замазываются штукатуркой	Шаг шестой: устанавливаются розетки

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто.Самой распространенной ошибкой бывает их монтаж без защитных оболочек. В металлических профилях просто пробиваются отверстия.

Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: провод протянута без защитных пластиковых труб

Перед тем как нашить гипсокартон, провода проволакиваются сквозь них. Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции. Кроме того, вытащить такой провод для замены или ремонта практически невозможно.Он запутается в заусенцах профилей и острых краях подвесов.

Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля. При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия.

Укладка кабеля в гипсокартонной перегородке

Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены.В потолке пробиваются два отверстия: одно — у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место

Что бы еще почитать?

Как уложить 750 метров провода за три часа?

Автор: Евгений Чертушко Рубрика: Электрика своими руками Вы сейчас здесь: Главная »Электрика своими руками» Как уложить 750 метров провода за три часа?

Как уложить 750 метров провода за три часа?

Здравствуйте, уважаемые посетители Elektrika56!

Сейчас мы производим электромонтаж небольшой гостиницы.

Гостиница двухэтажная.

На втором этаже девять номеров. В каждый номер заходит силовой провод на розетки, провод на освещение, провод для кондиционера, и провод для ванной / санузла.

Каждая линия, (кроме освещения), защищена дифавтоматом.

Получается: девять номеров, по четыре провода в каждый = 36 проводов.

Плюс в коридоре линии освещения, аварийного освещения, таблички «Выход», уличное освещение.

В итоге в распределительный щит прошло вот столько проводов:

.

В статье, о, как быстро и без особых проблем уложить жгут из сорока проводов по тридцатиметровому коридору.

Собственно, сама укладка провода — это можно сказать, завершающий этап монтажа.

Для того, чтобы он прошел гладко необходимо как подготовиться.

Во первых, расположение электроточек. Проекта электроснабжения пока нет. Он конечно будет, но потом.

Поэтому несколько часов было потрачено на обход помещения с владельцем.Он рассказывал, мы поправляли и рисовали значки на стенах.

.

Гостиница размещается за городом, вредных соседей пока нет. Ограничений по времени нет. Работать можно хоть круглые сутки. Для того, чтобы работать было комфортно, еще немного времени потратили на организацию временного освещения.

Пустили линию по коридору, в каждую комнату завели по одной лампочке. Сделали один раз и забыли.

Так намного удобнее, чем постоянно перевешивать переноску.

.

Дальше посчитали количество линий по коридору. Прикинули, что без штробы не обойтись.

Можно было, конечно уложить и закрепить провода прямо на шлакоблок. Закрылись бы они потом штукатуркой. Но слой быился сантиметров на семь — десять толще обычного. Конечно, на такой перерасход материала никакой здравомыслящий заказчик не согласиться.

Есть еще вариант укладки проводки по потолку, но от него заказчик отказался.

Не хочу, говорит, провода на потолке и все тут!

Ну, нам штробить не привыкать.Тем более, что шлакоблок это не бетон, и даже не кирпич. Штробится относительно легко.

Штробу сделали с запасом 15 * 10см. Лучше сделать штробу чуть больше, чем забивать провода в маленькую.

.

Просверлили сквозные отверстия в каждую комнату.

.

Изготовили крепеж для закрепления проводов в штробе.

Для крепления проводов продается много всяких разных крепления. Но все они какие то не удобные. Для дюбель-хомутов нужно сверлить очень много отверстий.

А держится он в шлакоблоке не очень хорошо.

.

Есть еще дюбель-стяжки. Чуть поудобнее хомутов. Но не идеально. Закрепить стяжку в штробе под потолком, держа в одной руке жгут из 20-30 проводов — это нужно постараться.

Да и забиваются площадки для стяжки не очень хорошо. Часто ломаются.

.

Для крепления жгута из нескольких проводов мы используем самодельный крепеж. Вот такой.

.

Покупаем пачку дюбель гвоздей. Наматываем на них остатки провода, которые остаются при этом распредкоробок, распределительных щитков и подрозетников.

Такое безотходное производство.

Получается дешевле и намного удобнее. Дюбель-гвоздь сломать очень сложно.

Закрепить жгут провода проволокой очень просто. Да еще и добавить можно проводов в случае необходимости. Крепление получается разборное, многоразовое.

Штроба готова, крепление вбито в стену.

Остается бросить провод.

.

Здесь еще один нюанс.

Кто разматывал провод из бухты, тот знает, что провод перекручивается спиралью. Что бы этого избежать необходимо или распрямлять провод после снятия с бухты, или раскатывать бухту колесом.

В по размеру квартиры эта проблема даже не проблема. Куски провода до десяти метров легко распрямляются при укладке. Да и жгутов по тридцать проводов в квартирах обычно не бывает.

Когда длина провода больше 10 метров, когда проводов много, выпрямлять их до укладки в штробу или раскатывать бухту, честно говоря руки устают.

Что бы решить эту проблему нами было изготовлено вот такое нехитрое приспособление.

За идею спасибо электромонтажнику Александру Иванову.

Ну и интернету, конечно.

.

Основание на подшипнике. Провод разматывается легко и непринужденно и даже не думает перекручиваться.

Времени такое приспособление экономит очень много.

.

.

Остается собственно завести провод в каждую комнату, уложить и закрепить в штробе.

Засекаем время.

Поехали.

.

.

.

.

.

.

.

Для временного закрепления проводов мы использовали проволоку оставшуюся от опалубки потолочного перекрытия. Просто загнули ее крючками. Прямо по ходу дела нами было изготовлено еще одно замечательное приспособление — палка с крючком на конце.

Потолки довольно высокие.Если взбираться каждый раз на стремянку, чтобы временно закрепить провод можно замечательно прокачать ноги.
