Как из одной розетки сделать две: 4 совета, как из одной розетки сделать две

4 совета, как из одной розетки сделать две

Когда в комнате необходимо использовать несколько электроприборов одновременно, одного блока розетки не хватает. Как временное явление разрешается использовать удлинитель с многогнездовым блоком. Но он путается под ногами, мешается, неэстетичен. Особенно остро встает проблема на кухне с приобретением новых электроприборов. Если источники маломощные, общая их мощность не превышает максимальную по сечению провода, можно подумать о разветвлении провода розетки, установки сдвоенной модели или новой рядом. Как это сделать правильно, не наделать ошибок, мы расскажем в этой статье.

Содержание

• 1 Как спрятать провод
• 2 Как установить двойную модель
• 3 Монтаж новой розетки рядом
• 4 Особенности подключения блока

Как спрятать провод

Силовой провод, соединяющий имеющиеся варианты расключения, надо как-то спрятать. Часто это вопрос не только эстетики, но и безопасности.

Вариантов маскировки провода несколько.

1. Штроба в стене. Если в стене скрытая проводка, то такой способ предпочтителен. Неплохо решить вопрос с разветвлением розеток на этапе черновых работ. Тогда не придется портить обои, убирать плитку. Способ наиболее предпочтительный, но затратный и долгий.
2. Спрятать под широкий плинтус или специальный плинтус с кабель-каналом. Если розетку сделать недалеко от пола, то такой способ удобен.
3. В дачных, загородных домиках можно проводку расположить в кабель-канале. Провод будет спрятан, но внешний вид кабель-канала портит вид комнаты. Для лучшей маскировки выбирают цветной кабель-канал или с расцветкой «под дерево».
4. Спрятать провод в подразетнике. Если его немного и провод мягкий, то свободное место подразетника позволит разместить десяток сантиметров.
5. Скрыть провода под наружной крышкой розетки. Если розетка достаточно крупная, то внурь влезет несколько десятков сантиметров проводки.
6. Случается, что красота приносится в жертву необходимости. Например, для проводки по банному помещению используют медные, латунные, алюминиевые трубки, не поддающиеся коррозии.

Бывают способы, когда лучший способ спрятать проводку — показать ее открыто. Такой монтаж на фарфоровых изоляторах будет смотреться органично в интерьере «под старину».

Как установить двойную модель

Данный способ имеет свои достоинства. Это:

• более низкая стоимость, чем у двух одинарных;
• возможность подбора нужного экземпляра под имеющийся подразетник, без необходимости монтажа отдельного гнезда под устройство.

Устройство имеет не только плюсы, но и минусы:

1. Розетка имеет меньшую жесткость за счет большой наружной части.
2. Допустимый суммарный ток все равно делится на оба гнезда и не превышает норматива. В бытовом варианте это 16А.
3. Разъемы штепселя строго ориентированы. Если их необходимо повернуть на 90 градусов, то не всегда это возможно.

Установка двойного экземпляра в основе одинакова с одинарным. Встраиваемая подбирается под монтажное гнездо такого же размера, как и заменяемая одинарная. Наружные экземпляры монтируются на плоский подрозетник.

Двойное устройство отличается от одинарного лишь двумя посадочными местами с двумя клеммными парами. Для монтажа следует отключить все электричество в доме, вставить фазовый провод в правый контакт, синий «ноль» — в левый. Желто-зеленую «землю» подключаем к заземлению.

Монтаж новой розетки рядом

Для работы все обесточиваем. Определяем место дислокации будущей розетки. Если она внутренняя — сверлим стену, устанавливаем подрозетник на алебастр. Из старой розетки вынимаем механизм  и подсоединяем шлейфом по 2 одинаковых провода в один разъем. Нулевой провод раздваиваем, крепим с помощью термоусадки, разводим к обоим «нулям» розеток. Питающий трехжильный провод наращивается до нужной длины. Соединять провода можно клеммами WAGO или специальным колпачком.

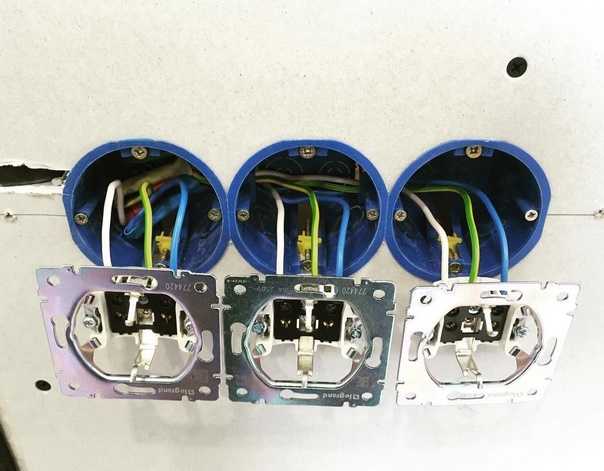

Особенности подключения блока

Модульные розетки с рамкой сооружаются для питания маломощных приборов. Иногда модуль достигает 6 единиц  в одном ряду. Для эстетики они объединяются специальной рамкой, которая подбирается под цвет обоев, помещения, мебели.

При установке необходимо строго соблюдать расстояния между отдельными блоками в ширину разделительной полосы рамки. Действия по установке аналогичны монтажу дополнительной розетки. Только расстояния будут минимальны и зависеть от ширины подстаканника, размера рамки.

Последовательно подключаем проводники к клеммам каждой розетки из блока.

При монтаже постарайтесь избежать распространенных ошибок:

1. Сечение провода должно быть не меньше, чем у существующего устройства.
2. Материал провода обязан быть одинаковым, во избежание коррозии. Клеммником WAGO с антикоррозионной смазкой разрешается соединять провода из различного материала.
3. Нарушение очередности соединения проводников. Необходимо разобраться с их предназначением.
4. Недостаточно прочное соединение. Для определения баланса затяжки необходим опыт электромонтажных работ.
5. Недопустимо укладывать кабель по диагонали стены. Он должен идти только сверху.

Наиболее простой способ «размножения» розеток — установка двойного экземпляра. Это делать быстро и удобно.

можно ли это, способы подключения

В современных условиях человек пользуется большим количеством электроприборов. Все они требуют подключения в электророзетку, но не всегда в помещении возможно включить в сеть все устройства. Для временного подключения лучшим выходом будет применение бытового удлинителя или переделка точки питания. Установка вместо одной розетки двух – задача несложная, но она не всегда разрешена технически к исполнению. Перед реконструкцией следует ознакомиться с особенностями и нюансами, как сделать из одной розетки две.

Содержание

1. Преимущества и недостатки
2. Выбор подходящего способа монтажа электропроводки
3. Наружная электропроводка
4. Скрытая электропроводка
5. Монтаж блока розеток
6. Комбинированная электропроводка
7. Как скрыть провод
8. Монтаж в гипсокартоне
9. Какой способ выбрать
10. Основные ошибки

Розетка двойная

Плюс схемы подключения одной или нескольких электророзеток к основной точке питания – удобство. Пользователь не будет беспокоиться о том, что не хватает места для подключения, ему не будут мешать провода или выпадающий тройник.

Но подобное подключение имеет и недостатки. Главный минус – это предельная нагрузка. Обычно для розеток используются провода сечением 1,5 или 2,5 квадратных метра. Такие кабели рассчитаны на определенную мощность подключаемых приборов. Если будет больше разъемов для подсоединения техники, возрастет нагрузка и провода могут выйти из строя.

Все электророзетки являются дополнительным сопротивлением электрическому току. Если присоединить мощный электроприбор в последнюю розетку, подключенную к основной точке питания, могут нагреваться предыдущие контакты. Также под действием электрического тока будет возникать вибрация, ухудшающая качество соединения.

Не советуется выполнять подобное подключение на кухне, где собраны все мощные бытовые приборы, потребляющие от 1,5 кВт электроэнергии. По этой же причине опасно подключать точку питания в ванной.

Выбор подходящего способа монтажа электропроводки

Таблица соотношения сечения жил к токовым нагрузкам

Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

• Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
• Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
• Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
• Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

Дополнительную точку питания подключают параллельно. Но для осветительных устройств на балкон можно провести последовательное подсоединение.

Наружная электропроводка

Открытая проводка в стиле ретро

Применяется в деревянных домах или в помещениях в стиле ретро.

В деревянном доме проводка прокладывается в медных трубах. Это обусловлено требованиями пожарной безопасности, так как кабели нельзя укладывать в деревянные стены. Это сложный вид подключения, требующий дополнительных слесарных работ.

Для ретро-проводки огромное значение имеет визуальная составляющая. Если подключать к одной розетке другую, можно нарушить созданную дизайнером картину. В таком случае для сохранения стиля лучше установить новую точку питания. Если такой способ невозможен, устанавливается дополнительная розетка рядом со старой на одной диэлектрической подложке. Важно выбрать такую же по стилю розетку, чтобы не нарушать внешний вид.

Скрытая электропроводка

Скрытая проводка

При такой прокладке все провода спрятаны в стену. Еще на этапе ремонтных работ прорезаются специальные канавки, в которые укладываются кабели. После штробы заделываются гипсом или цементом и приступают к отделочным работам.

Если нужно поставить дополнительную электророзетку от уже имеющейся точки питания, следует узнать, возможно ли вырезать еще одну штробу, сделать отверстие для подрозетника.

Монтаж блока розеток

Такое подключение используется, если новую точку не обязательно делать на удалении от основной. Рядом с первой розеткой на стене делается отверстие, внутри которого и прячут провода. Если выполнять работу аккуратно, отделка не будет повреждена или нарушена. Так как размер декоративной крышки больше подрозетника, все внутренние детали и следы прорезания стены будут незаметны.

Комбинированная электропроводка

Комбинированная электропроводка

Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

• Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
• Удаление защитной крышки с основной точки питания.
• Извлечение розетки путем ослабления удерживающих контактов.
• Подсоединение проводов к новой точке питания.
• Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
• Установка розетки на место.
• Создание отверстия в декоративной крышке для провода.
• Установка крышки.

Провод ведется до нужной точки питания и крепится к стене при помощи скоб через каждые 30 см.

Как скрыть провод

Способы применения элементов для скрытия провода

Метод фиксации электророзетки зависит от ее использования. Ее можно прикрутить к плинтусу или оставить как переноску. Такой способ используется для наружных изделий. Кабели можно спрятать в специальный кабель-канал, который приклеивается к обоям или закрепляется между плинтусом и крышкой розетки.

Если розетка устанавливается на длительный период, провода можно спрятать под слой штукатурки. Если стена оклеена обоями, их можно разрезать по линии укладки. Далее нужно аккуратно отклеить небольшую часть обоев и проделать в стене отверстие для кабелей. Провода укладываются в проделанную борозду, зашпаклевываются и закрываются обоями.

Монтаж в гипсокартоне

Разметка и вырезание отверстий под розетки

Установка точек питания в гипсокартон одновременно является скрытой и открытой проводкой. Провода незаметны глазу, как в скрытой электропроводке, но при этом они не расположены внутри стены и до них можно добраться, как для открытого монтажа. Для работы нужны профессиональные инструменты и стальная проволока.

Как сделать из одной розетки несколько:

• Удаление розетки и подрозетника из стены.
• Продевание стальной проволоки в отверстие в направлении установки новой точки питания. Делается это для того, чтобы убедиться, что между профилем и стеной можно установить гофрированную трубу с кабелем.
• Просверливание места для нового подрозетника.
• К проволоке нужно прокрутить веревку и вытащить обратно.
• С помощью веревки между двумя розетками протягивается гофрированная труба.
• В гофру протягиваются провода.

Финальный шаг – соединить электропровода.

Бывают случаи, когда места между стеной и профилем для гофры нет. Тогда приходится откручивать лист гипсокартона, протягивать кабели для новой розетки и устанавливать все на место. Стыки нужно зашпаклевать и поставить новую точку питания.

Какой способ выбрать

Выбор нужного способа из розетки сделать две розетки зависит от индивидуальных особенностей каждого помещения, места установки, суммарной нагрузки подключаемых приборов.

Обязательным условием при любом способе монтажа является обеспечение качественного и надежного контакта между проводами.

Основные ошибки

Коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

• Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
• Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
• Нарушение очередности подключения проводов. Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
• Ненадежный контакт. Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
• Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Как заменить настенную розетку на двойную | Домашние руководства

Автор SF Gate Contributor Обновлено 18 октября 2021 г.

В старых домах поиск достаточного количества электрических розеток для удовлетворения ваших потребностей может быть проблемой, потому что эти дома были построены в то время, когда у людей не было такого количества электроприборов и электронные гаджеты, как сейчас. Один из способов решить эту проблему — переключить одну из одиночных розеток на двойную. Это довольно простой проект, но вам необходимо соблюдать надлежащие меры безопасности, поскольку вы имеете дело с электричеством.

Как заменить настенную розетку на двойную

1. 1.

   Выключите электричество в розетке на главном электрощите вашего дома. Проверьте розетку с помощью тестера напряжения, советует Чайникам. Если вы получите показания, вернитесь к панели, найдите правильную цепь и снова проверьте розетку. Не продолжайте, пока цепь не будет отключена.

2. 2.

   Снимите крышку пластины с выхода. Отвинтите крепежные винты и вытащите розетку из электрической коробки внутри стены. Ослабьте винты клемм сбоку розетки и отсоедините провода, чтобы снять розетку.

3. 3.

   Снимите распределительную коробку со стены. Держите двухпостовую электрическую коробку у стены так, чтобы одна половина коробки находилась над отверстием, в котором находилась исходная коробка. Проследите коробку на стене, инструктирует YouTube.

4. 4.

   Разрежьте гипсокартон по линиям, нанесенным пилой для гипсокартона. Протяните электрический кабель через выбивное отверстие в задней части двухпостовой электрической коробки и вставьте коробку в отверстие в стене.

5. 5.

   Подсоедините черный провод внутри кабеля к нижнему латунному клеммному винту и затяните винт. Подсоедините белый провод внутри кабеля к нижнему винту клеммы серебристого цвета и затяните его.

6. 6.

   Отсоедините 4-дюймовый кусок оголенного медного провода заземления от электрического кабеля 12-го калибра. Присоедините один конец к заземляющему винту в нижней части розетки.

7. 7.

   Отрежьте 6-дюймовый отрезок кабеля 12-го калибра. Аккуратно прорежьте оболочку канцелярским ножом, чтобы можно было отделить провода внутри кабеля. Зачистите 1/2 дюйма изоляции с обоих концов черного и белого проводов с помощью инструмента для зачистки проводов.

8. 8.

   Поместите концы оголенного медного провода в кабель, оголенный провод, подключенный к розетке, и один конец 6-дюймового куска оголенного провода вместе и скрутите их вместе с помощью плоскогубцев. . Накройте концы пластиковой проволочной гайкой и закрутите ее несколько раз.

9. 9.

   Подсоедините один конец 6-дюймового черного провода к верхнему латунному клеммному винту на первой розетке. Присоедините один конец 6-дюймового белого провода к верхнему винту клеммы серебристого цвета на первой розетке.

10. 10.

    Подсоедините свободный конец 6-дюймового оголенного медного провода к винту заземления в нижней части второй розетки. Подсоедините свободный конец 6-дюймового черного провода к верхнему латунному клеммному винту на второй розетке. Подсоедините свободный конец 6-дюймового белого провода к верхнему винту клеммы серебристого цвета на второй розетке.

11. 11.

    Поместите обе розетки в электрическую коробку. Закрепите выпускные отверстия монтажными винтами.

12. 12.

    Установите новую крышку пластины на выпускные отверстия. Восстановите электричество в цепи.

    Вещи, которые вам понадобятся

Ссылки

• Манекены: как заменить электрическую розетку
• YouTube: как заменить одинарную розетку на двойную розетку

Розетка для двойной мощности

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Ли Валлендер

В этой статье

• Что такое разделенные розетки?

• Коды

• Когда подключать

• Безопасность

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Подключение электрических розеток — это обычный и простой электрический проект. В этой задаче мощность от одной цепи подается на дуплексную розетку и распределяется между двумя секциями розетки. Но если у вас есть большая потребность в мощности на этой розетке и вы хотите избежать ложных срабатываний выключателя, вы можете разделить эту розетку между двумя цепями.

Что такое разделенные розетки?

Раздельная розетка — это дуплексная электрическая розетка, которая разделена на две секции, так что каждая секция получает питание от своего отдельного горячего или питающего провода. Сам корпус выпускного отверстия физически не разделен; он остается неповрежденным. Однако небольшая часть розетки физически разделена для разделения функций.

В домах с системами на 120 В розетка, подключенная таким образом, будет иметь 120 В в верхней части и 120 В в нижней части, всего 240 В, поступающих в эту розетку. Это отличается от более часто встречающейся электрической розетки с общим напряжением 120 В между двумя секциями.

Большинство розеток на 15 и 20 ампер (А) называются дуплексными розетками, поскольку верхняя и нижняя секции могут работать отдельно. При покупке дуплексные розетки , а не работают в дуплексном режиме. Концевое ребро — крошечная полоска меди или, скорее всего, латуни — соединяет две секции. Когда одна секция получает питание, другая секция тоже получает питание из-за этой медной или латунной полосы. Отделение концевого плавника позволяет раздельное преобразование корма.

Раздельные розетки позволяют подавать в два раза больше энергии на одну розетку. Это особенно ценно на кухнях, где часто встречается техника повышенного спроса. Например, верхняя часть разделенной розетки может питать микроволновую печь, а нижняя часть — тостер. Это снижает вероятность срабатывания автоматических выключателей из-за чрезмерного потребления энергии.

Кодексы и правила

В большинстве сообществ требуется, чтобы вы подавали заявление на получение разрешения на электроснабжение для любого типа электрической цепи и расширения или изменения обслуживания. Подключение разделенной розетки в большинстве случаев будет либо новым строительством, либо чередованием, для обоих из которых требуется разрешение.

Когда подключать разделенную розетку

В то время как проводка разделенной розетки довольно проста, провести электрический провод 12/3 или 14/3 к электрической коробке будет непросто, если стены закрыты. Лучшее время для подключения разделенной розетки, когда стены открыты, до установки гипсокартона.

Вопросы безопасности

Всегда обязательно отключайте цепи, с которыми вы будете работать, и дважды проверяйте с помощью тестера напряжения, что провода не находятся под напряжением.

Электрические провода 12/3 и 14/3 не всегда взаимозаменяемы. Если вы работаете с автоматическим выключателем на 20 А и розеткой на 20 А, обязательно используйте провод калибра 12. (Примечание: Национальный электротехнический кодекс разрешает использовать розетки на 15 А в бытовых сетях на 20 А.) Если вы работаете с автоматическим выключателем на 15 А и розеткой на 15 А, вы можете использовать провод калибра 14, хотя вы можете использовать Провод 12 калибра тоже. (Примечание. Не разрешается использовать розетки с номиналом 20 ампер с автоматическим выключателем на 15 ампер.)

Оборудование/инструменты

• Тестер напряжения
• Инструмент для зачистки электрических проводов
• Разрыхлитель электрических проводов
• Плоскогубцы с тонкими губками
• Отвертки с плоской и крестообразной головкой

Материалы

• Электрический провод 12/3 или 14/3 Нм
• Электрическая коробка
• Дуплексная электрическая розетка
• Лицевая панель

Инструкции

1. Выключите автоматический выключатель

   На сервисном щите отключите автоматические выключатели, контролирующие провода, идущие на территорию проекта. Используйте тестер напряжения, чтобы убедиться, что провода обесточены.

   Ли Валлендер

2. Отрезать конечный плавник

   Плоскогубцами с острыми концами закрепите медный наконечник, соединяющий две секции.

   Для этого удерживайте плавник кончиком плоскогубцев и покачивайте вперед-назад, пока плавник не освободится.
   Ли Валлендер

3. Проверка концевого плавника

   Убедитесь, что вы удалили все остатки медного наконечника. Даже самый тонкий остаток меди может создать соединение между двумя секциями и привести к короткому замыканию.

   Ли Валлендер

4. Разрыв оболочки кабеля

   С помощью кабельного рыхлителя оторвите электрический кабель NM, чтобы обнажить около 4 или 5 дюймов провода.

   Ли Валлендер

5. Зачистите кожух провода

   Зачистите кожух на каждом электрическом проводе примерно на 3/8 дюйма, чтобы обнажить оголенный медный провод.

   Ли Валлендер

6. Провод заземления

   Подсоедините оголенный медный провод заземления к зеленому винту заземления на розетке.

   Ли Валлендер

   Наконечник

   При боковом подключении к электрической клемме всегда располагайте провод так, чтобы открытая сторона провода была справа.
