Характеристики болтов: Характеристики болтов. Класс прочности. Описание, маркировка

Описание болтов по ГОСТ 7798, ГОСТ 7805, DIN 931, DIN 933. Характеристики, конструкция, применение

Под прочностью болтов понимается их свойство в плане сопротивления к воздействию, оказываемому внешними факторами. Стандартное обозначение класса прочности состоит из двух разделенных точкой цифр, либо из двузначного числа, за которым тоже через точку следует цифра. Всего установлено 11 классов. Наименьшая прочность обозначается так: 3.6, а самая высокая – 12.9. Между ними по мере ухудшения прочностных характеристик располагаются следующие классы: 10.9, 9.8 и 8.8 (вместе с болтами 12.9 – это высокопрочные изделия), 6.8, 6.6, 5.8 и 5.6 (крепежные элементы средней прочности), 4.8, 4.6 (вместе с болтами прочности 3.6 их использование допускается для создания малонагруженных соединений)

Конструкция и применение

Болт, характеризующийся прочностью класса 6.8, произведенный в соответствии с требованиями ГОСТов 7805, 7798 и стандартов DІN 933, 931, представляет собой цилиндрический стержень. Состоит он из отрезка с резьбой и сегмента с гладкой. Далее может следовать небольшой подголовок, а всю эту конструкцию завершает шестигранная головка.

Сфера применения болтов с прочностью класса 6.8 – те объекты, в качестве важного фактора для которых выступает целостность сформированного соединения даже при значительных воздействиях вибрационного типа и когда скрепляемые детали существенно деформируются. В частности, это судо- и вагоностроение, машиностроительная отрасль, а также атомная промышленность.

Исполнение

Основное отличие положений ГОСТ 7805 и ГОСТ 7798 кроется в разных классах точности производимых по их нормам болтов

Другое отличие – это диаметры резьбы. В ГОСТе 7798 диапазон изменений данного показателя от M6 до M24. В стандарт 7805 дополнительно внесены размерные характеристики болтов с диаметром резьбы 5,0, 4,0, 3,5, 3,0, 2,5, 2,0 и 1,6

Что же касается возможных исполнений болтов класса прочности 6.8, то они в обоих стандартах совпадают. Всего существует 4 варианта.

В этом исполнении величина номинального диаметра равна значению диаметра гладкого отрезка стержня. Под головкой допускается формирование небольшого по размерам выступа. Данный вариант нашел самое широкое распространение.



Размеры головки аналогичны первому исполнению. В нижней части стержня высверлено отверстие. При использовании корончатых гаек совместно со шплинтами, такое конструктивное решение исключает возможность ослабления соединения из-за самораскручивания болта при воздействии нагрузок вибрационного характера.

В смежных гранях головки проделаны два отверстия, оси, которых расположенных под острым углом относительно друг друга. Возможны два варианта их использования – это все то же шплинтование либо пломбировка соединения.



На внешней плоскости головки создается лунка, предназначенная для нанесения маркировки болта. С учетом требования не уменьшения прочности крепежа, глубина этой лунки не должна быть больше 0,4k, где k – сумма высот головки и расположенного под ней выступа.

Материал изготовления

Технология производства болтов, характеризующихся прочностью класса 6.8 – это т.н. объемная штамповка с применением высадочных прессов. В качестве сырья используется

качественная углеродистая конструкционная сталь, преимущественно, марок Cт.35 и Cт.45. Такому выбору способствуют следующие свойства этого материала:

• значение показателя НВ (твердость по Бринеллю) колеблется в диапазоне от 181 до 238 единиц.;
• предел текучести составляет 480 МПа;
• предельная прочность – 600 МПа.

Допускается использование сталей других марок. Вместо

• Cт.35 – Cт.30, Cт.40 и Cт.35г;
• Cт.45 – Cт.50Г2, Cт.40X.

Технические характеристики

Производители болтов с прочностью, соответствующей классу 6.8, должны соблюдать размеры, установленные отечественными стандартами. Поскольку ГОСТ 7805 с точки зрения размерных характеристик – расширенный вариант ГОСТа 7798, приведем их значения, прописанные именно в первом из этих нормативных документов.



Параметр	Шаг резьбы		S	k	e, не меньше	dw	hw		d3	d4	L2
	Мелк.	Крупн.					Не меньше	Не больше
М48	3	5	75	30	83,9	70,5	0,25	0,8	8	5	15
М42		4,5	65	26	72,6	61					13
М36		4	55	22,5	61,3	51,1	0,2		6,3		11
М30	2	3,5	46	18,7	51,3	42,7				4	9,5
М27		3	41	17	45,6	38			5		8,5
М24			36	15	40	33,6					8
М22	1,5	2,5	34	14	37,7	31,7					7,5
М20			30	12,5	33,5	28,2			4		7,
М18			27	12	30,1	25,3					6,5
М16		2	24	10	26,8	22,5					6
М14			21	8,8	23,4	19,6	0,15	0,6	3,2	3,2	4,5
М12	1,25	1,75	18	7,5	20	16,6					4
М10		1,5	16	6,4	17,8	14,6			2,5	2,5	3,5
М8	1	1,25	13	5,3	14,4	11,6			2		2,8
М6		1	10	4	11,1	8,9		0,5	1,6	2	2
М5		0,8	8	3,5	8,8	6,9			1,2	1,2	1,8
М4		0,7	7	2,8	7,7	5,9		0,4	1	1	1,4
М3,5		0,6	6	2,4	6,6	5,1			—	—	—
М3		0,5	5,5	2,0	6	4,6
М2,5		0,45	5	1,7	5,5	4,1	——	——
М2		0,4	4	1,4	4,3	3,1
М1,6		0,35	3,2	1,1	3,4	2,3

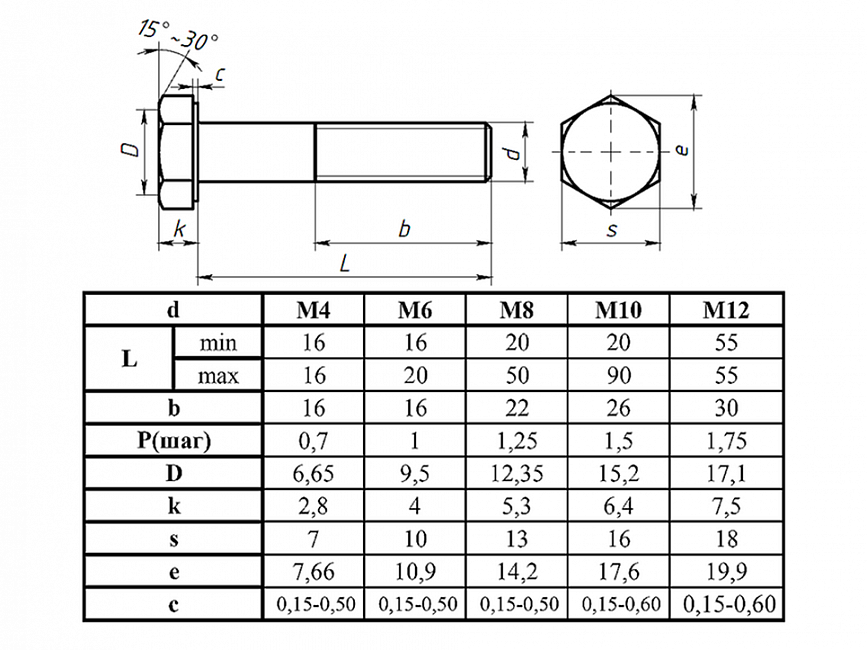

Обозначения взяты из чертежей вариантов исполнения болтов.

Сходства и отличия стандартов DІN 931 и DІN933

Стандарты DІN 931 и DІN 933 являются ближайшими аналогами ГОСТа 7805 и ГОСТа 7798 соответственно. Однако здесь имеется один важный аспект. Как известно, каждый отечественный стандарт нормирует производство болтов только одного касса точности. Так, первый из вышеуказанных действителен для крепежа класса «A», а второй — для крепежных деталей, выполненных с точностью, соответствующей классу «B». В немецких нормативных документах ситуация в этом плане несколько иная.

• Требование производить болты с классом точности «A» распространяется на изделия с резьбой до M24 и длиной, не превышающей 150 мм.
• Размерные характеристики такого крепежа должны соответствовать требованиям класса «B», если их диаметр резьбы больше M24, а длина превышает 150 мм.

Также имеются отличия по предельным значениям диаметра резьбы. Выше было сказано, что в ГОСТе 7805 больше номенклатурных позиций по сравнению с ГОСТом 7798 за счет добавления семи диаметров, размер которых меньше 6 мм (минимальный –1,6 мм). А верхние значения этого показателя идентичны – M48.

В немецких стандартах все выглядит с точностью до наоборот. То есть минимальная резьба там одинакова – M1,6, а вот максимальная отличается. В DІN 931 – это M39, а в DІN 933 – M52. Соответственно, разнятся и все максимальные значения остальных параметров, начиная от высоты головки и заканчивая отверстиями в стержне.

Заключение

В заключение стоит отметить, что в зависимости от применяемой технологии производства можно получить болты разного класса прочности из одной и той же марки стали. В частности, повысить прочность крепежных изделий с класса 6.8, полученных методом объемной штамповки, до класса 8.8 можно, подвергнув их процедуре закалки.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Характеристики болтов — класс прочности и маркировка по ГОСТ 7798-70: tvin270584 — LiveJournal

Сегодня выбор крепежных элементов крайне велик. Они применяются для соединения компонентов различных конструкций, а также позволяют увеличить их надежность и устойчивость к нагрузкам. В зависимости от целей применения резьбовых деталей, их выбор необходимо осуществлять исходя из класса прочности болтов. В этой статье мастер сантехник расскажет о как правильно выбрать крепеж.

Особенности выбора

Болты, выпускаемые современной промышленностью, могут значительно отличаться по классам своей прочности, что зависит преимущественно от марки стали, которая была использована для их изготовления. Именно поэтому выбирать болты, соответствующие тому или иному классу, следует исходя из того, для решения каких задач их планируется использовать.

К примеру, для соединения элементов легкой ненагруженной конструкции подойдут болты более низкого класса прочности, а для крепления ответственных конструкций, эксплуатирующихся под значительными нагрузками, необходимы высокопрочные изделия. Наиболее примечательными из таких конструкций являются башенные и козловые краны, соответственно, болты, отличающиеся самой высокой прочностью, стали называть «крановыми». Характеристики таких крепежных элементов, используемых для соединения элементов самых ответственных конструкций, регламентируются требованиями ГОСТ 7817-70. Такие болты делают из высокопрочных сортов стали, что также оговаривается в нормативном документе.

Крепежные элементы, как известно, бывают нескольких видов: болты, гайки, винты, шпильки. Каждое из таких изделий имеет свое назначение. Для их изготовления используются стали разных классов прочности. Соответственно, будет различаться и маркировка болтов, а также крепежных элементов других типов.

Классы прочности

Класс прочности гаек, винтов, болтов и шпилек определен их механическими свойствами. По ГОСТ 1759.4-87 (ISO 898.1-78) предусмотрено разделение крепежных элементов по классам их прочности на 11 категорий: 3.6; 4.6; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.

Правила расшифровки класса прочности болтов достаточно просты. Если первую цифру обозначения умножить на 100, то можно узнать номинальное временное сопротивление или предел прочности материала на растяжение (Н/мм2), которому соответствует изделие. К примеру, болт класса прочности 10.9 будет иметь прочность на растяжение 10/0,01 = 1000 Н/мм2.

Умножив второе число, стоящее после точки, на 10, можно определить, как соотносится предел текучести (такое напряжение, при котором у материала начинается пластическая деформация) к временному сопротивлению или к пределу прочности на растяжение (выражается в процентах). Например, у болта класса 9.8 минимальный предел текучести составляет 8 × 10 = 80%.

Предел текучести – это такое значение нагрузки, при превышении которой в материале начинаются не подлежащие восстановлению деформации. При расчете нагрузок, которые будут воздействовать на резьбовой крепеж, закладывается двух- или даже трехкратный запас от предела текучести.

Высокопрочные болты, временное сопротивление у которых равно или больше 800 МПа, используются не только для крепления элементов крановых конструкций, но и при строительстве мостов, при производстве сельскохозяйственной техники, в железнодорожных соединениях и для решения ряда других задач. Высокопрочные болты соответствуют классу 8.8 и выше, а гайки — 8.0 и выше.

Параметром, который определяет, какой класс прочности будет у болтов, является не только марка стали, но и технология, по которой они изготовлены. Болты, относящиеся к категории высокопрочных, преимущественно изготавливаются по технологии высадки (холодной и горячей), резьбу на них формируют накаткой на специальном автомате. После изготовления они подвергаются термообработке, затем на них наносится специальное покрытие.

Автоматы по холодной и горячей высадке, на которых изготавливаются болты высоких классов прочности, могут быть различных марок, некоторые модели позволяют производить от 100 до 200 изделий в минуту. Сырьем для производства является проволока из низкоуглеродистой и легированной стали, содержание углерода в которой не превышает 0,4%.

Основными марками стали, используемыми для производства таких крепежных элементов, являются 10КП, 20КП, 10, 20, 35, 20Г2Р, 65Г, 40Х. Требуемые механические свойства этим высокопрочным болтам придаются и при помощи термической обработки, проводимой в электропечах, в которых создается специальная защитная среда (с ее помощью удается избежать обезуглероживания стали).

Разные типы болтов изготавливаются и из углеродистой стали, при этом получаются изделия, относящиеся к разным классам прочности. Применяя различные технологии изготовления и термическую обработку (закалку), из одной марки стали можно получать болты, относящиеся к разным классам прочности.

Рассмотрим, к примеру, сталь 35, из которой можно изготовить болты следующих классов прочности:

• 5.6 — болты изготавливают на токарных или фрезерных станках методом точения;


• 6.6 и 6.8 — такие крепежные элементы изготавливают по технологии объемной штамповки, для чего используют высадочные прессы;


• 8.8 — такой класс прочности можно получить, если подвергнуть болты закалке.

Основные марки стали, применяемые при производстве болтов

Приведенная таблица позволяет ознакомиться с наиболее популярными марками сталей, используемыми для производства крепежных изделий. Если к характеристикам последних предъявляются особые требования, то в качестве материала изготовления выступают и другие марки сталей.

Классификация болтов, относящихся к категории высокопрочных, включает в себя узкоспециализированные изделия, используемые в отдельных отраслях промышленности. Характеристики таких узкоотраслевых крепежных элементов оговариваются отдельными нормативными документами.

Так, требования к высокопрочным болтам, головка «под ключ» у которых имеет увеличенные размеры, используемым при возведении мостов, оговариваются советским ГОСТ 22353-77 (ГОСТ Р 52644-2006 — российский стандарт). Прочность, указанная в этих нормативных документах, соответствует временному сопротивлению на разрыв (кгс/см2). Фактически этот показатель соответствует границам прочности.

Классификация болтов узкоспециализированного назначения также подразумевает их разделение по вариантам исполнения. Так, различают следующие категории болтов:

• Виды болтов с исполнением «У», которые могут эксплуатироваться при температурах, доходящих до –40 градусов Цельсия. Что важно, буква «У» не указывается в обозначении таких изделий;


• Изделия с исполнением «ХЛ», которые могут использоваться в еще более жестких температурных условиях: от –40 до –65 градусов Цельсия. В обозначении таких изделий указывается класс их прочности, после которого следуют буквы «ХЛ».

Параметры высокопрочных болтов

В таблице указаны параметры, которым соответствуют высокопрочные болты. Для того чтобы изготовить крепежные элементы с еще более высокими прочностными характеристиками, используются следующие сорта сталей: 30Х3МФ, 30Х2АФ, 30Х2НМФА.

Маркировка болтов по классу их прочности

Система маркировки болтов, значение которой можно посмотреть в специальных таблицах, чтобы определить, какой именно тип крепежа вам подойдет, разработана Международной организацией по стандартизации (ISO). Все стандарты, разработанные в советское время, а также современные российские нормативные документы, основываются на принципах данной системы.

Обязательной маркировке подлежат болты и винты, диаметр которых составляет более 6 мм. На крепежные изделия меньшего диаметра маркировка наносится по желанию производителя.

Маркировка не наносится на винты, имеющие крестообразный или прямой шлиц, а изделия, имеющие шестигранный шлиц и любую форму головки, маркируются обязательно.

Не подлежат обязательной маркировке также нештампованные болты и винты, которые изготовлены точением или резанием. Маркировка на такие изделия наносится только в том случае, когда этого требует заказчик подобной продукции.

Стандартное расположение маркировки на болтах

Местом, на которое наносится маркировка болта или винта, является торцевая или боковая часть их головки. В том случае, если для этой цели выбрана боковая часть крепежного изделия, маркировка должна наноситься углубленными знаками. Выпуклая маркировка по высоте не должна превышать:

• 0,1 мм – для болтов и винтов, диаметр резьбы которых не превышает 8 мм;


• 0,2 мм – для крепежных изделий, диаметр резьбы которых находится в интервале 8–12 мм;


• 0,3 мм – для болтов и винтов с диаметром резьбы больше 12 мм.

Геометрию различных видов резьбового крепежа регламентируют отдельные ГОСТы. В качестве примера можно рассмотреть изделия, выпускаемые по ГОСТ 7798-70. Такие болты с головкой шестигранного типа, относящиеся к категории изделий нормальной точности, активно используются в различных сферах деятельности.

Видео

В сюжете — Как определить класс прочности по маркировке изделия

В сюжете — Тестируются болты различных фирм

В продолжение темы посмотрите также наш обзор Как выкрутить сломанный болт

Источник
https://santekhnik-moskva.blogspot.com/2019/10/Kharakteristiki-boltov.html
Таблица размеров болтов

| Размеры болта, резьба, как измерить размер болта?

Крепежи используются в автомобилях, промышленности, мебели, инструментах, жилых помещениях и во многих других областях для соединения двух предметов (металла, дерева, пластика и т. д.) и удержания их вместе. Такие крепежные детали, как винты, болты, гайки и т. д., могут быть легко установлены или удалены благодаря их резьбовой конструкции. Существуют различные типы и размеры болтов, и чтобы лучше понять их, мы увидим таблицу размеров болтов, в которой описаны все важные размеры болтов.

Прежде чем рассматривать Таблицу размеров болтов, мы сначала попытаемся узнать о болтах в целом, некоторых важных идентификациях, связанных с болтами, методе измерения размера болтов и многом другом.

Описание

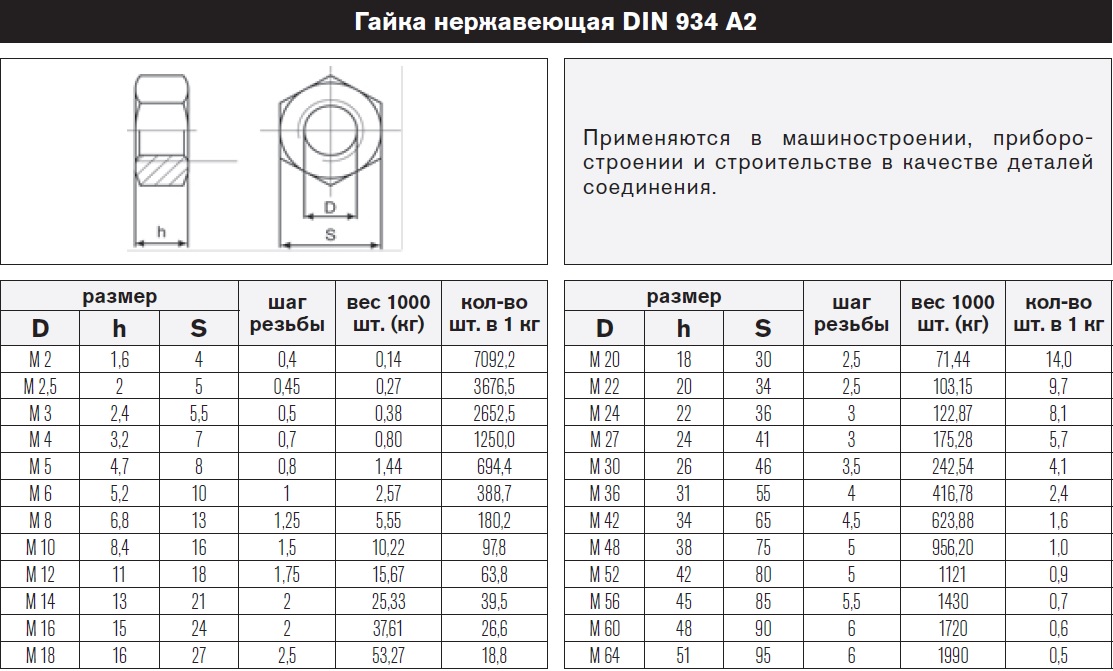

Знакомство с болтами, гайками и шайбами ​​

Болт представляет собой цилиндрический предмет с шестигранной (иногда квадратной) головкой на одном конце и резьбой (полностью или частично) на другом конце. Гайка является аналогом болта и представляет собой шестиугольный (иногда квадратный) объект с резьбой внутри. Шаг резьбы на болте и гайке должен быть одинаковым для их надежной фиксации.

Другим важным объектом является стиральная машина. Он используется для увеличения площади контакта между гайкой и поверхностью, что, в свою очередь, снижает напряжение поверхности. Он также защищает поверхность от повреждений из-за затягивания гайки.

Комбинация из болта, гайки и шайбы может быть использована для крепления двух предметов, и самое приятное то, что соединение является временным в том смысле, что вы можете снять его в любое время, просто ослабив гайку.

Если две детали должны быть соединены вместе, то первым шагом является просверливание отверстий в объектах. Отверстие может быть резьбовым или обычным. Если отверстие представляет собой резьбовое отверстие, то болт можно просто вкрутить в отверстие (при условии, что шаг отверстия и болта одинаков) без необходимости использования гайки для фиксации болта. Если это обычное отверстие, то вы должны использовать шайбу и гайку, чтобы правильно закрепить болт.

Важным моментом в отношении размера просверливаемого отверстия является то, что оно должно быть того же диаметра, что и диаметр болта, или немного больше его.

Материалы для болтов

Материал, используемый при изготовлении болтов, определяет их прочность, области применения, коррозионную стойкость и т. д. Существует несколько материалов для болтов, и некоторые из популярных:

• Оцинкованная сталь : Это один из популярных и широко используемых материалов для болтов общего назначения, обычно внутри помещений. В зависимости от типа изготовления, цвет болта может быть с голубоватым или желтоватым оттенком. Это низкоуглеродистая сталь с цинковым покрытием, обеспечивающая умеренную коррозионную стойкость. Они также очень дешевы в производстве.
• Нержавеющая сталь: Один из самых прочных материалов для болтов с очень хорошей коррозионной стойкостью. В результате болты из нержавеющей стали часто используются в промышленности, автомобилях, кораблях (и другом морском оборудовании) и в целом на открытом воздухе. Они немного дороже, чем оцинкованные аналоги.
• Хромированная/никелированная сталь: Хотя нержавеющая сталь уже состоит из хрома, дополнительное хромирование и никелирование стали еще больше повышает коррозионную стойкость. Другим преимуществом этого покрытия является то, что поверхность болта выглядит очень блестящей, гладкой и полированной.
• Горячеоцинкованная сталь: В этом типе сталь покрыта еще более толстым слоем цинка для повышения коррозионной стойкости, что делает их пригодными для использования вне помещений. Даже гайки и шайбы должны быть оцинкованными для правильного соединения.
• Латунь/Бронза: Эти типы болтов имеют естественную устойчивость к коррозии, так как они изготовлены из медных сплавов. Как правило, они дороже, чем другие материалы для болтов, и поэтому их часто используют в искусстве и декоративных предметах.
• Легированная сталь: Легированная сталь содержит дополнительные элементы, помимо железа и углерода, такие как марганец, никель, хром и т. д. В результате получается болт с очень хорошей прочностью, коррозионной стойкостью и износостойкостью. Часто имеет черный цвет из-за дополнительного черного оксидного покрытия.

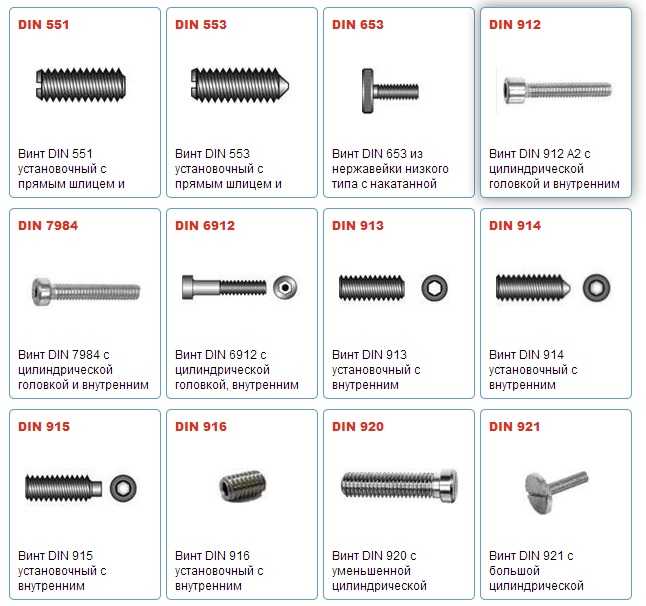

Распространенные типы болтов

Поскольку болты и гайки являются одними из наиболее часто используемых крепежных элементов, существуют различные типы болтов для различных областей применения. Некоторые из наиболее распространенных и популярных типов болтов:

• Болт с шестигранной головкой
• Стяжной болт
• J-болт
• U-образный болт
• Т-образный болт

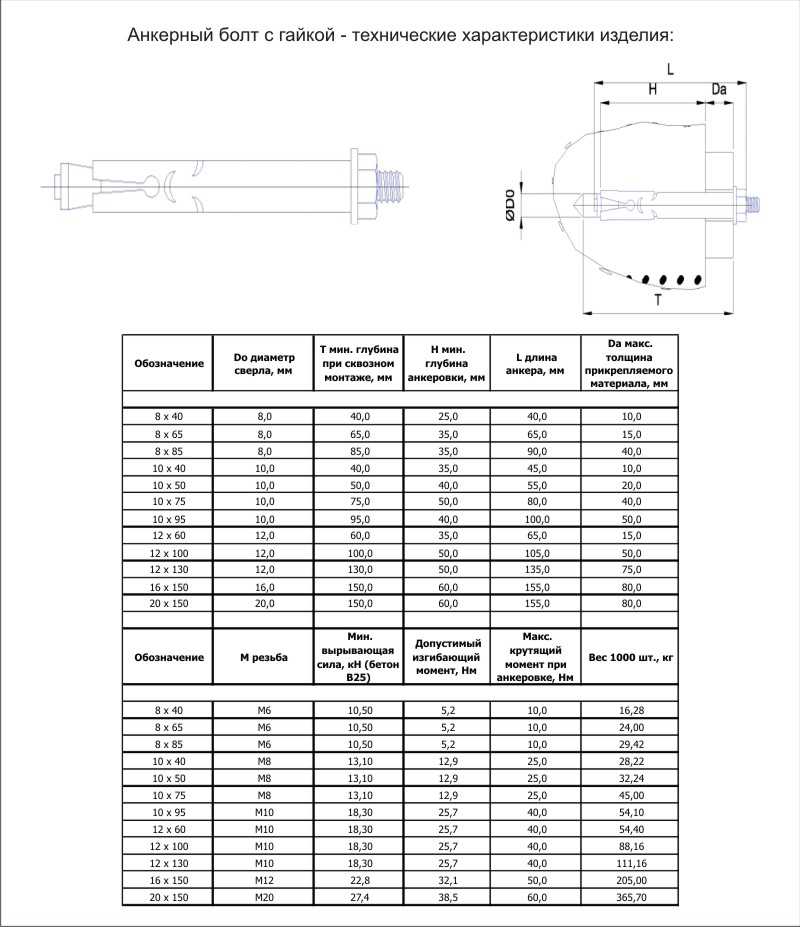

• Анкерный болт
• Секс-болт
• Болт с квадратным подголовком
• Фланцевый болт

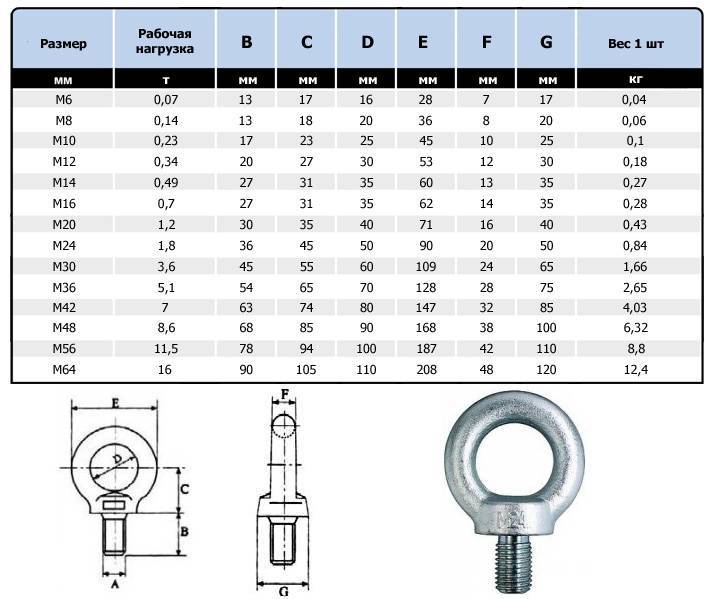

• Рым-болт
• Элеваторный болт
• Болт отвала
• Болт подвески
• Деревянный болт
• Болт с буртиком
• Шпилька
• Рычажный болт

Размеры болтов

Прежде чем рассматривать таблицу размеров болтов, давайте сначала попробуем понять различные пропорции и размеры, связанные с болтом. На следующем изображении показан типичный болт с шестигранной головкой, на котором отмечены все важные размеры.

Болт можно разделить на две части: головка болта и корпус болта

головка болта

Головка болта обычно имеет шестигранную форму (иногда квадратную или круглую) и используется для затягивания или ослабления болта. Размер головки зависит от номинального диаметра хвостовика.

Головка болта может иметь три важных размера. Это:

• Размер по квартирам
• Размер по углам
• Высота головы

Корпус болта

Корпус болта состоит из основного стержня с полной или частичной резьбой. Тело болта может иметь важные размеры. Это:

• Диаметр болта
• Длина корпуса
• Длина резьбы
• Шаг резьбы

Диаметр болта представляет собой фактический размер болта и измеряется поперек стержня болта или в области резьбы. Длина тела болта измеряется от кончика болта до точки, где хвостовик встречается с головкой. Если болт имеет частичную резьбу, то длину резьбы также можно измерить.

Шаг резьбы — важный параметр, связанный с болтом. В имперской системе шаг резьбы болта определяется количеством витков в одном дюйме. В метрической системе расстояние между двумя соседними витками резьбы в миллиметрах считается шагом резьбы.

Шаг резьбы можно разделить на крупную (или стандартную), мелкую и сверхмелкую (или сверхмелкую) резьбу. Болты с крупной резьбой имеют меньшую резьбу, чем другие типы, которые очень распространены в приложениях общего назначения. Для точных применений и ситуаций, когда вам требуется большая удерживающая сила, используются болты с мелкой резьбой.

ВАЖНОЕ ПРИМЕЧАНИЕ: Люди часто путают размер болта и размер головки болта. Когда мы говорим «размер болта», обычно имеется в виду диаметр стержня болта. Размер головки болта используется для определения размера ключа для затягивания или ослабления болта.

Марка или класс

Еще одна важная спецификация, связанная с болтами, — это класс (британская система) или класс (метрическая система), который определяет прочность болта на растяжение. Прочность болта на растяжение — это максимальное усилие/растяжение, которое он может выдержать, прежде чем сломается.

В имперской системе USCS предел прочности болта на растяжение представлен с помощью «маркировки» на верхней части головки. «Отметки» — это не что иное, как радиальные линии, и чем больше число линий на головке болта, тем выше прочность болта.

В метрической системе прочность болта определяется номером класса, который также напечатан на головке болта. Чем выше номер класса, тем выше прочность болта. Если за числом следует другое число (например, 10,9), то второе число представляет предел текучести болта, который определяет напряжение, которое он может выдержать, прежде чем он не сможет вернуться к своей первоначальной форме без повреждений.

Обратите внимание на болт класса 10.9. Здесь этот болт имеет предел прочности на растяжение 1000 МПа (145 000 фунтов на квадратный дюйм) и предел текучести 900 МПа (130 000 фунтов на квадратный дюйм).

Таблица размеров болтов

Давайте теперь посмотрим на некоторые таблицы размеров болтов. Мы увидим как британские, так и метрические таблицы размеров болтов, а также шага резьбы.

Таблица размеров британских болтов

Номинальный размер	Диаметр болта «D»		Поперек плоскостей «А»			По углам «B»		Высота головки ‘C’			Длина резьбы L		Длина перехода ‘Y’
	Макс. (дюймы)	Мин. (дюйм)	Номинальный (в)	Макс. (дюймы)	Мин. (дюйм)	Макс. (дюймы)	Мин. (дюйм)	Номинальный (в)	Макс. (дюймы)	Мин. (дюйм)	≤6 в	>6 в	Макс. (дюймы)
1/4	0,25	0,245	7/16	0,438	0,428	0,505	0,488	5/32	0,163	0,15	0,75	1	0,25
5/16	0,3125	0,3065	1/2	0,5	0,489	0,577	0,557	13/64	0,211	0,195	0,875	1,125	0,278
3/8	0,375	0,369	16 сентября	0,562	0,551	0,65	0,628	15/64	0,243	0,226	1	1,25	0,312
7/16	0,4375	0,4305	5/8	0,625	0,612	0,722	0,698	32 сентября	0,291	0,272	1,125	1,375	0,357
1/2	0,5	0,493	3/4	0,75	0,736	0,866	0,84	5/16	0,323	0,302	1,25	1,5	0,385
16 сентября	0,5625	0,5545	13/16	0,812	0,798	0,938	0,91	23/64	0,371	0,348	1,375	1,625	0,417
5/8	0,625	0,617	15/16	0,938	0,922	1. 083	1.051	25/64	0,403	0,378	1,5	1,75	0,455
3/4	0,75	0,741	1-1/8	1,125	1,1	1,299	1,254	15/32	0,483	0,455	1,75	2	0,5
7/8	0,875	0,866	1-5/16	1.312	1,285	1,516	1,465	35/64	0,563	0,531	2	2,25	0,556
1	1	0,99	1-1/2	1,5	1,469	1,732	1,675	39/64	0,627	0,591	2,25	2,5	0,625
1-1/8	1,125	1.114	1-11/16	1,688	1,631	1,949	1,859	16. 11	0,718	0,658	2,5	2,75	0,714
1-1/4	1,25	1,239	1-7/8	1,875	1,812	2,165	2,066	25/32	0,813	0,749	2,75	3	0,714
1-3/8	1,375	1,363	2-1/16	2,062	1,994	2,382	2,273	27/32	0,878	0,81	3	3,25	0,833
1-1/2	1,5	1,488	2-1/4	2,25	2,175	2,598	2,48	1-5/16	0,974	0,902	3,25	3,5	0,833
1-3/4	1,75	1,738	2-5/8	2,625	2,538	3. 031	2,89	1-3/32	1,134	1,054	3,75	4	1
2	2	1,988	3	3	2,9	3,464	3.306	1-7/32	1,263	1,175	4,25	4,5	1.111
2-1/4	2,25	2,238	3-3/8	3,375	3,262	3,897	3,719	1-3/8	1,423	1,327	4,75	5	1.111
2-1/2	2,5	2,488	3-3/4	3,75	3,625	4,33	4.133	1-17/32	1.583	1,479	5,25	5,5	1,25
2-3/4	2,75	2,738	4-1/8	4,125	3,988	4,763	4,546	1-11/16	1,744	1,632	5,75	6	1,25
3	3	2,988	4-1/2	4,5	4,35	5,196	4,959	1-7/8	1,935	1,815	6,25	6,5	1,25

Шаг резьбы

Размер болта	Шаг резьбы
(в)	Грубая	Штраф
1/4	20	28
5/16	18	24
3/8	16	24
7/16	14	20
1/2	13	20
16 сентября	12	18
5/8	11	18
3/4	10	16
7/8	9	14
1	8	14
1-1/8	7	12
1-1/4	7	12
1-3/8	6	12
1-1/2	6	12
1-3/4	5	–
2	4-1/2	–
2-1/2	4	–
3	4	–

Таблица размеров метрических болтов

В метрической системе болты (и гайки) обычно обозначаются буквой «М», за которой следуют дополнительные размеры. Например, общепринятая метрическая спецификация болта — «M6-1,0 x 20». Здесь

• «M» означает, что болт использует метрическую резьбу
• «6» обозначает номинальный диаметр болта (у стержня или резьбы)
• «1,0» указывает шаг резьбы болта в миллиметрах
• «20» указывает длину болта в миллиметрах

Размер	Шаг	Поперек плоскостей «А»		По углам B	Высота головки ‘C’	Диаметр болта «D»
	(мм)	Макс. (мм)	Мин. (мм)	Мин. (мм)	Макс. (мм)	Макс. (мм)	Мин. (мм)
М5	0,8	8	7,78	9,2	3,5	5	4,82
М6	1	10	9,78	11,5	4	6	5,82
М8	1,25	13	12,73	15	5,3	8	7,78
М10	1,5	16	15,73	18,4	6,4	10	9,78
М12	1,75	18	17,73	20,7	7,5	12	11,73
М14	2	21	20,67	24,2	8,8	14	13,73
М16	2	24	23,67	27,7	10	16	15,73
М18	2,5	27	26,67	31,2	11,5	18	17,73
М20	2,5	30	29,67	34,6	12,5	20	19,67
M22	2,5	34	33,38	39,3	14	22	21,67
М24	3	36	35,38	41,6	15	24	23,67
М27	3	41	40,38	47,3	16,7	27	26,67
М30	3,5	46	45	53,1	18,7	30	29,67
М33	3,5	50	49	57,7	20,5	33	32,61
М36	4	55	53,8	63,5	22,5	36	35,61

Шаг резьбы

Размер	Грубая (мм)	Мелкая (мм)	Сверхтонкий (мм)
М2	0,4	–	–
М2,5	0,45	–	–
М3	0,5	–	–
М3,5	0,6	–	–
М4	0,7	–	–
М5	0,8	–	–
М6	1	0,75	–
М7	1	–	–
М8	1,25	1	–
М10 ​​	1,5	1,25	1
M12	1,75	1,5	1,25
М14	2	1,5	–
М16	2	1,5	–
М18	2,5	1,5	–
М20	2,5	1,5	–
М22	2,5	1,5	–
M24	3	2	–
М27	3	2	–
М30	3,5	2	–
М33	3,5	2	–
М36	4	3	–
М42	4,5	3	–
М48	5	3	–
М56	5,5	3	–

Заключение

Вводная статья о болтах, распространенных материалах болтов, различных типах болтов, типичных характеристиках и размерах болтов. Вы также узнаете о размере болта, размере головки болта и их разнице с помощью изображений и таблицы размеров болта. Таблица размеров болтов дана как для британских, так и для метрических единиц измерения размеров болтов и шага резьбы.

2023 Chevrolet Bolt EV Обзор, цены и характеристики

8/10 C/D RATING

Chevrolet

8/10 C/D RATING

Выберите год выпуска

• High s Заманчивая стартовая цена, просторный салон для мини-автомобиль, разумный запас хода.
• Минусы Полноприводной опции нет, кажется, что это недорогое решение.
• Вердикт Низкая стартовая цена полностью электрического электромобиля Bolt EV делает его привлекательной электрифицированной альтернативой более привлекательным и дорогим электромобилям.

Остин Ирвин и Эрик Стаффорд

Обзор

Chevy превратил Bolt с момента его дебюта в 2016 году в интригующий небольшой электрический хэтчбек с нестандартным стилем, который предлагает высокую ценность предложение. Электромобиль Bolt, который не следует путать с более крупным мини-внедорожником Bolt EUV, рассматриваемым отдельно, является самым дешевым электромобилем, продаваемым сегодня в США, что делает его более доступной альтернативой небольшим электромобилям, таким как Tesla Model 3 и Hyundai Kona Electric. Bolt приводится в движение одним двигателем мощностью 200 лошадиных сил, который приводит в движение его передние колеса.миль на одном заряде. Bolt имеет возможность быстрой зарядки постоянным током, которая, по словам Chevy, может увеличить запас хода до 100 миль всего за 30 минут. Внутри неожиданно просторный салон, который предыдущие водители Chevy найдут знакомым; со сложенной спинкой заднего сиденья у Bolt почти столько же грузового пространства, как у Chevy Equinox.

Где находится этот автомобиль 5

3

Tesla Model 3

ОТ 41 880 долларов США

4

Polestar Polestar 2

ОТ 55 000 долларов США

5

Chevrolet Bolt EV

ОТ 27 долларов США 495

6

Nissan Leaf

ОТ: 28 895 долл. США

Что нового для 2023?

Большим изменением для Chevy Bolt 2023 года является снижение цены на 5900 долларов по сравнению с моделью 2022 года, что снижает рекомендованную производителем розничную цену на колоссальные 10 900 долларов по сравнению с моделью 2021 года за практически тот же автомобиль. Это массовое снижение цен Chevy призвано сохранить конкурентоспособность стоимости Bolt теперь, когда компания произвела достаточно электромобилей, и она потеряла федеральный налоговый кредит в размере 7500 долларов, который можно было применить к ее электромобилям. Это также бальзам для репутации Bolt, которая пострадала, когда в четвертом квартале 2020 года компания отозвала все выпущенные компанией Bolt, чтобы устранить проблему с аккумулятором, которая может вызвать пожар. Производство Bolt EV и EUV было окончательно приостановлено в ноябре 2021 года до решения проблемы. Производство возобновилось в апреле 2022 года. Однако General Motors объявила, что 2023 модельный год станет последним для Bolt EV и его кроссовера Bolt EUV.

Цены и выбор

1LT

27 495 долл. США

30 695 долл. США Дальность действия 59 миль и возможность быстрой зарядки постоянным током. Комплектация 2LT добавляет кожаные сиденья с подогревом, рулевое колесо с подогревом, камеру с обзором на 360 градусов и дополнительные функции безопасности водителя, которые делают этот и без того очень доступный электрический хэтчбек достойным дополнительной монеты.

Электродвигатель, мощность и производительность

Хотя мы не ездили на Bolt EV 2023 года, его трансмиссия и шасси идентичны более старым моделям, которые мы тестировали. Его электродвигатель по-прежнему передает 200 лошадиных сил и 266 фунт-фут крутящего момента исключительно на передние колеса. Эта установка обеспечивает бодрый отклик на нажатие педали акселератора и достаточный крутящий момент на низких оборотах, что позволяет вам отрываться от линии, когда загорается зеленый свет. Ответы менее мгновенны на скоростях шоссе, но новый электрический Chevy все равно должен сделать разгон и слияние на шоссе несложным. Мы ожидаем, что он снова обеспечит спокойную езду и достаточную мощность, а также достаточно приятную манеру вождения, чтобы бросить вызов любым негативным предубеждениям, которые у вас могут быть об электромобилях. Есть также однопедальный режим , активируемый кнопкой на центральной консоли, который увеличивает рекуперативное торможение до такой степени, что вам редко приходится использовать тормоза для замедления.

Подробнее об электромобиле Bolt

• Chevy Bolt 2023 против Volkswagen Jetta: газ или электромобиль?
• Domino’s добавит 800 автомобилей для доставки Chevy Bolt EV
• Chevrolet Bolt EV 2023 года, EUV будет стоить менее 30 тысяч долларов

Запас хода, зарядка и срок службы батареи 23 Bolt EV примерно 259км пробега на полной зарядке. Это соответствует рейтингу EPA для Bolt предыдущего поколения и может конкурировать с другими электромобилями по аналогичной цене, такими как Hyundai Kona Electric. Во время наших реальных испытаний на дальность по шоссе со скоростью 75 миль в час Bolt почти достиг оценки EPA в 220 миль. Тем не менее, во время неортодоксального теста дальности в Долине Смерти в Калифорнии , мы смогли превысить предполагаемую дальность вождения EPA в 259 миль в реальном мире. Хотя Tesla Model 3 Long Range может проехать до 353 миль на одной зарядке, она стоит значительно дороже. Bolt EV доступен с двухуровневым зарядным шнуром, который подключается к розеткам уровня 1 (120 вольт) и уровня 2 (240 вольт), что, по словам Chevy, избавит многих владельцев от необходимости покупать отдельное домашнее зарядное устройство. Максимальная скорость зарядки Bolt уровня 2 также увеличивается до 11 кВт, что позволяет полностью зарядить аккумулятор за семь часов. Электрифицированный хэтчбек по-прежнему доступен с быстрой зарядкой постоянного тока, которая может увеличивать запас хода примерно на 100 миль каждые 30 минут при подключении уровня 3.

Экономия топлива и реальные MPGe

Bolt EV 2023 года имеет общий рейтинг EPA 120 MPGe. Последний Bolt EV, который мы оценивали, достиг 102 миль на галлон в наших реальных тестах, что означает дальность пробега по шоссе 180 миль. В течение двух недель с Bolt мы наблюдали 90 миль на галлон. Вы можете ожидать увидеть значительно лучший диапазон, если будете придерживаться более низких скоростей по городу. Для получения дополнительной информации об эффективности Bolt EV посетите веб-сайт EPA .

Интерьер, комфорт и груз

Chevy украшает кабину Bolt EV более высококлассным дизайном, который, по словам компании, включает лучшие материалы, чем раньше, и более мягкие на ощупь поверхности. Рулевое колесо теперь имеет эффектное плоское дно, перед водителем стоит новая 8,0-дюймовая полностью цифровая приборная панель, а старый электронный переключатель передач заменен набором переключателей и кнопок. Хотя обновленный Bolt EV имеет то же пассажирское пространство, что и раньше, в том числе заднее сиденье, достаточно просторное для двух взрослых, он имеет переработанные передние сиденья, которые, как говорят, стали более удобными. Заднее грузовое пространство хэтчбека по-прежнему составляет 17 кубических футов за задними сиденьями и 57 кубических футов со сложенными спинками задних сидений.

Разница между автомобилем и водителем

• Объяснение наших комплексных испытаний автомобилей
• Почему мы тестируем: каждая цифра рассказывает историю
• Почему мы тестируем электромобили именно так, как мы это делаем

Infotain мент и возможности подключения

Every Bolt EV оснащен информационно-развлекательной системой с 10,2-дюймовым сенсорным экраном и популярными стандартными функциями, такими как беспроводная связь Apple CarPlay и Android Auto. Также доступна точка доступа Wi-Fi на основе подписки и беспроводная зарядка смартфона. Сенсорное управление дополняется физическими регуляторами громкости и настройки, а также кнопкой быстрого вызова главного экрана. Информационно-развлекательная система Chevy позволяет получать обновления по беспроводной сети и включает в себя встроенные приложения, совместимые с сервисами потоковой передачи музыки Amazon Alexa и Spotify.

Как купить и обслуживать автомобиль

• Как купить или взять в аренду новый автомобиль
• Как купить подержанный автомобиль
• Как ремонтировать, обслуживать и ухаживать за автомобилем

Безопасность и водитель- Вспомогательные функции

Общий рейтинг безопасности (NHTSA)

Посмотреть результаты краш-тестов

Bolt EV 2023 может похвастаться набором стандартных и дополнительных технологий помощи водителю. Наряду со стандартным автоматическим дальним светом и обнаружением пешеходов спереди, хэтчбек может быть оснащен системой 360-градусной камеры и предупреждением о перекрестном движении сзади.

Для получения дополнительной информации о результатах краш-тестов Bolt EV посетите веб-сайты Национальной администрации безопасности дорожного движения ( NHTSA ) и Страхового института безопасности дорожного движения ( IIHS ). Основные функции безопасности включают:

• Стандартное предупреждение о столкновении и автоматическое экстренное торможение
• Стандартное предупреждение о выходе из полосы движения и помощь в удержании полосы движения
• Доступный адаптивный круиз-контроль
Гарантия и техническое обслуживание

Chevrolet предоставляет стандартные пределы покрытия для компонентов электрической трансмиссии Bolt. Он также включает в себя первый визит на техническое обслуживание, но общий охват не приближается к охвату Hyundai .

• Ограниченная гарантия распространяется на три года или 36 000 миль
• Гарантия на силовой агрегат распространяется на восемь лет или 100 000 миль
• Бесплатное техническое обслуживание распространяется на один плановый визит
Стрелка, указывающая внизСтрелка, указывающая вниз

Технические характеристики

Технические характеристики

Chevrolet Bolt EV 2023
Тип автомобиля: переднемоторный, переднеприводный, 5-местный, 4-дверный хэтчбек

ЦЕНА
Базовый/протестированный: 27 495 долл. США/32 180 долл. США
Опции: двухуровневый зарядный шнур, 295 долларов; информационно-развлекательный пакет (стереосистема Bose с семью динамиками, зарядка беспроводных устройств, USB-порты для зарядки для задних пассажиров) 695 долларов; адаптивный круиз-контроль, $495

СИЛОВАЯ ТРАНСМИССИЯ
Двигатель: синхронный с постоянными магнитами переменного тока
Мощность: 200 л.с. при 5500 об/мин
Крутящий момент: 266 фунт-фут при 0 об/мин
Аккумулятор: литий-ионный с жидкостным охлаждением, 63,0 кВтч ( C/D )
Бортовое зарядное устройство: 11,5 кВт
Пиковая скорость быстрой зарядки постоянным током: 55 кВт
Трансмиссия: прямой привод

ШАССИ
Подвеска, П/П: стойки/торсионная балка
Тормоза, передний/правый: 10,9-дюймовый вентилируемый диск/10,4-дюймовый диск
Шины: Michelin Energy Saver A/S
215/50R-17 91H M+S DT TPC


РАЗМЕРЫ
Колесная база: 102,4 в
Длина: 163,2 дюйма
Ширина: 69,5 в
Рост: 63,4 дюйма
Пассажирский объем, F/R: 52/42 фута ³
Грузовой объем: 17 футов ³
Собственная масса: 3597 фунтов

C/D РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
60 миль в час: 6,6 с
1/4 мили: 15,1 с при скорости 93 мили в час
В приведенных выше результатах не учитывается разворот на 1 фут за 0,3 с.
Роллинг Старт, 5–60 миль в час: 6,6 с
Top Gear, 30–50 миль в час: 2,5 секунды
Top Gear, 50–70 миль в час: 3,5 с
Максимальная скорость (gov ltd): 93 мили в час
Торможение, 70–0 миль в час: 185 футов
Сцепление с дорогой, 300 футов Skidpad: 0,79 г

C/D ЭКОНОМИЯ ТОПЛИВА И ЗАРЯДКА
Наблюдение: миль на галлон: 90 миль на галлон
75 миль/ч Дальность действия по шоссе: 220 миль

ЭКОНОМИЯ ТОПЛИВА EPA
Комбинированный/Город/Шоссе: 120/131/109 MPGe
Запас хода: 259 миль

Дополнительные характеристики и характеристики

Инструменты для покупок

Сколько стоит мой автомобиль?

Стоимость автомобилей и водителей рассчитывается на основе тех же данных, которые дилеры Black Book® используют для оценки автомобилей.

Рынок страховых услуг

Узнайте, сколько вы можете сэкономить на страховании автомобиля.
