Гофра фото: модели манжеты для унитаза, выбор размера фановой трубы и особенности установки

Содержание

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

  • В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
  • Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

  • Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
  • Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
  • Единственный доступный вариант в случае перемещения или сдвига унитаза.
  • В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
  • Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

  • Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
  • Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
  • Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
  • Гофру нельзя размещать в стене, только снаружи.
  • По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

  • Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным).
    Чем более эластична труба, тем проще ее монтировать.
  • Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
  • По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

  • прямые гладкие;
  • угловые гладкие;
  • конусные;
  • эксцентрические;
  • гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды.

А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

  • вертикальной;
  • горизонтальной;
  • косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

  • Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
  • Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
  • Фитинг с разъемным соединением.
  • Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

  • длина и диаметр;
  • армирование;
  • эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

  • молоток;
  • кувалда;
  • рулетка;
  • клей «жидкие гвозди»;
  • фум-лента;
  • ключи;
  • шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

  • труба разорвалась либо треснула;
  • образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

  • Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
  • Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
  • Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
  • Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

манжета размером 110 мм, замена эксцентрика и фановой трубы, как подключить гофрированный слив

Иногда только с помощью гофры можно установить унитаз в требуемое положение. При использовании стандартных жестких труб это не всегда возможно в той позиции, в которой хочется владельцу. В статье будут подробно рассмотрены все вопросы, связанные с использованием пластиковой гофры для демонтажа старой или установки новой трубы.

Особенности и назначение

Безнапорная гофра (манжета) для унитаза, изготовленная из пластика, делает ремонт в туалете намного проще. Раньше для того, чтобы подключить унитазную конструкцию к системе канализации, использовали трубы из чугуна, отличавшиеся тяжестью и трудностью монтажа. В настоящее время значительно легче и удобнее пользоваться для этих целей пластиковыми изделиями. А уж в условиях многих квартир, когда каждый квадратный сантиметр на счету, такая унитазная гофра – единственный возможный выход для того, чтобы установить писсуар.

Гофрой называется переходный элемент системы сантехники, который предназначен для того, чтобы соединить унитазный патрубок с канализационной трубой. Это широкая трубка с гофро-стенками, изготовленная из термического пластика. Ее край представляет собой соединительную манжету, благодаря которой проще состыковать трубу и выпускное отверстие унитаза. Длина гофры в среднем составляет 25-30 см, манжета имеет диаметр 13,4 см на внешней стороне, 7,5 см – на внутренней (со стороны унитаза). Тот конец, который присоединяют к канализационной трубе, имеет диаметр 11 см.

Особенность унитазной пластиковой гофры такова, что внутри нее есть слой, значительно повышающий ее технические характеристики. Особенно это заметно, если остановить выбор на продукции лидирующих мировых производителей, таких как SML или Duker.

Установить на унитаз гофру намного удобнее и выгоднее, чем чугунную трубу. Во-первых, пластик легкий, стоит меньше, а срок эксплуатации у него намного больше.

Чистить его несложно, можно это сделать самостоятельно. Перед тем, как устанавливать гофру, не требуется предварительная чеканка.

Используют гофру не всегда. В большинстве случаев предпочтительнее взять пластиковую трубу, она значительно прочнее.

Гофру для унитаза используют в ряде случаев.

  • В ситуации, когда унитаз смещен по оси относительно раструба канализации. Это может произойти, когда вследствие настила плитки на пол его уровень приподнимается, или когда владельцем принято решение переместить унитаз, установив его на другое место. В каждом подобном случае не будет точной стыковки выпускного отверстия унитаза и раструба канализации, то есть потребуется использовать специальный гофрированный слив. Если же производится замена унитаза и установка нового на другое место, гофра должна быть не короче 50 см. Если не использовать пластик, то придется перемещать канализационную трубу. Если же по окончании ремонта пол в санузле поднимется (и, соответственно, поднимется унитаз), замена гофры не требуется.
  • Другая ситуация – когда нетипичен сам выпуск. Унитаз бывает устроен таким образом, что тип существующей канализации не совпадает с выпускным отверстием. Например, иногда в квартиру старой планировки требуется поставить современную сантехнику. В ней выпуск обычно прямой, а в устаревших моделях унитазов – косой.

Поэтому в случае, когда оборудование имеет горизонтальный или вертикальный выпуск, для того чтобы подключить его, понадобится использование гофрированной трубы, которую можно изогнуть под нужным углом.

Преимущества и недостатки

Достоинств у пластиковой гофры много, и они довольно весомые:

  • Простота монтажа – человеку без специальных знаний вполне можно справиться с заменой трубы.
  • Бюджетность – пожалуй, основное преимущество наряду с легкостью установки.
  • Единственный доступный вариант в случае перемещения или сдвига унитаза.
  • В случае несовпадения выпускного отверстия на унитазе и канализационного раструба можно ставить только пластик.
  • Подойдет для временного унитаза, устанавливающегося до окончания ремонта.

Наряду с большим количеством преимуществ имеются и недостатки.

  • Хрупкость конструкции в связи с небольшой толщиной стенок трубы. Если в унитаз уронить что-то с острыми краями, например, осколок керамоплитки или стекла, гофротруба может быть повреждена, и ее придется заменить.
  • Если гофру расположить под неправильным углом или придать ей не тот изгиб, она может легко засориться.
  • Если же гофротруба слишком длинная, она может провиснуть под тяжестью содержимого.
  • Гофру нельзя размещать в стене, только снаружи.
  • По мнению многих пользователей, конструкция имеет малопривлекательный и громоздкий внешний вид.

Виды и размеры

Унитазные гофры могут обладать такими параметрами.

  • Эластичность. В зависимости от нее они бывают мягкими и жесткими. Вторые обладают более высокой прочностью и износостойкостью. Мягкую гофру можно установить на унитаз любой конфигурации и с любым типом выпуска (вертикальным, косым или горизонтальным). Чем более эластична труба, тем проще ее монтировать.
  • Армирование. С его помощью пластиковые трубы укрепляют. Для этого используется стальная проволока. Армированная арматура служит дольше, но и стоит значительно дороже.
  • По длине гофротрубы также различаются. В среднем диапазон варьируется от 0,2 до 0,5 м. Приобретая арматуру, нужно учесть расстояние от унитаза до того места, где гофра врезается в трубу. Лучше всегда покупать чуть более длинный канал, примерно на 5 см больше требуемого. Так проще избежать протечки.

Диаметр гофры может быть 50, 100, 200 мм. Перед покупкой нужно произвести замеры диаметра отверстия унитаза, и, исходя из полученной цифры, приобрести трубу с соответствующим сечением. Купить ее можно в любом магазине строительных и отделочных материалов.

Манжетой называют деталь сантехники, которая отвечает за обеспечение герметичного соединения унитаза и канализационного выпуска. Для каждого напольного унитаза она является необходимой. Поэтому, приобретая сантехнику, в комплект следует купить и манжету.

Модели, представленные в магазинах, различны по многим параметрам: материалу, из которого они изготовлены, диаметру, форме. Стандартный диаметр манжеты – 110 мм, но могут быть иные варианты. Необходимо узнать, каким типом выпуска оснащен унитаз, и какой у него диаметр, потому что именно на него будет крепиться манжета вторым концом.

Если размеры не совпадают, то необходима покупка простой конусной модели (в случае, если подключение прямое), либо комбинированной с разными выходными размерами (если подключение со смещением).

Если классифицировать манжеты, можно выделить следующие разновидности:

  • прямые гладкие;
  • угловые гладкие;
  • конусные;
  • эксцентрические;
  • гофрированные.

Бывают также комбинированные модели: с одного конца они прямые и гладкие, а с другого гофрированные.

Фановая гофра подходит для подсоединения унитазов с горизонтальным или косым выпуском. Ее устанавливают в трубу 90 мм (безманжетную) либо в трубу со срезом 110 м.

Манжета эксцентрик состоит из двух цилиндрических поверхностей, соединенных вместе, но сдвинутых друг относительно друга по продольным осям. Стандартный диаметр выпускной бесшовной трубы – 72 мм.

В соответствии с материалом, из которого они изготовлены, манжеты делятся на резиновые и пластиковые. Если модель унитаза современная, а трубы сделаны из пластика, то используют полимерные виды. А для стыка с чугунной трубой подойдет традиционная плотная резина.

Обязательно учесть форму выпускного отверстия на унитазе. Она может быть:

  • вертикальной;
  • горизонтальной;
  • косой.

Обязательной деталью является муфта. Модели для пластиковых труб выпускаются в ограниченном количестве – всего пять видов:

  • Труба/труба – изделия с гладкими стенками зафиксированы друг относительно друга резьбой. Используется для жестких пластиковых труб, надевается по очереди на оба конца.
  • Коробка/труба – в трубе с одной стороны находится кабель, с другой – компрессионный зажим.
  • Фитинг с разъемным соединением.
  • Прозрачная труба подходит для мягких стыков гофротрубы, укрепляется посредством накручивания.

Если не хочется, чтобы беспокоили неприятные запахи, можно оснастить унитаз обратным клапаном. Он может быть установлен не только в унитазе, но и в иных сантехнических элементах, имеющих выход в канализацию.

Обратный клапан защищает каждый из предметов сантехники от возникновения засоров, и устраняет запахи, препятствуя их распространению по жилому помещению. Это актуально как для жильцов на верхних этажах, так и на нижних.

Как выбрать?

Каждое изделие можно отнести к своему типу, руководствуясь сочетанием таких параметров как:

  • длина и диаметр;
  • армирование;
  • эластичность.

Подобрать нужное изделие можно, исходя из нужных параметров, а также руководствуясь требованиями к качеству и прочности.

Желательно покупать сертифицированное изделие, а также перед приобретением тщательно изучить маркировку на нем. Не нужно поддаваться соблазну купить подозрительно дешевый товар, ведь, как известно, «скупой платит дважды», и велика вероятность, что, установив копеечную гофру, в скором времени придется идти в магазин за новой.

Демонтаж старой

Чтобы самостоятельно заменить гофру на унитазе, нужно демонтировать старую трубу. Это ступенчатая процедура, требующая определенной последовательности действий.

Чтобы правильно это сделать своими руками, нужно приготовить несколько ведер и ненужные тряпки. Сначала потребуется отключить подачу воды в сливе. Потом нужно открутить трубку, пропускающую воду. После вода сливается из бачка, а потом нужно снять бачок.

Процесс демонтажа начинается с унитаза. Если он установлен и эксплуатируется давно, то, вероятнее всего, он очень прочно закреплен в цементе. Вытащить его без повреждения невозможно. В этом случае нужно бить молотком в горловину унитаза. От вибрации воздействие на основание из цемента усилится, так процесс демонтажа пойдет легче.

По трубе бить нельзя ни в коем случае, особенно по чугунной, так как есть риск трещины или даже полного ее разрушения. Трещину в гофре заделать нельзя, а для установки новой придется полностью заменить трубу. Это повлечет дополнительные расходы средств и времени.

Когда горловина разбита, можно демонтировать конструкцию. Для начала нужно раскачивать ее. Если не получилось, при помощи молотка и зубила можно попробовать сбить основание из цемента. Часто после этого унитаз трескается или распадается на части, их нужно разобрать. Чтобы туалет не залило водой, следует обложить конструкцию тряпками.

После того, как унитаз демонтирован, нужно сбить с него все осколки и остатки цемента. Как только его нижний срез станет ровным, нужно очистить раструб и убрать из него куски унитаза. Как только канал очищен, его нужно заткнуть заглушкой, иначе неприятный запах распространится по всему дому. После этого можно менять гофротрубу.

Как установить?

Для того чтобы поменять гофру, понадобятся такие инструменты:

  • молоток;
  • кувалда;
  • рулетка;
  • клей «жидкие гвозди»;
  • фум-лента;
  • ключи;
  • шланг, чтобы сливать воду.

Сделать это очень просто. Сначала нужно примерить трубу, для этого гофра прикладывается к тому месту, где планируется ее подсоединить. Сразу будет видно, стыкуются ли горловина унитаза, сточная труба и непосредственно гофра. Тут же можно определить, является ли длина гофротрубы подходящей.

Если нужно, гофру обрезают и делают разметку. Точки, где будут дюбели, нужно отметить маркером. Основание для унитаза также нужно обозначить. На унитаз устанавливаются бачок и сливная труба. При помощи перфоратора нужно сделать дыры под дюбели, после этого начинается монтаж новой гофротрубы.

Сначала ее протирают сухой тряпкой, потом наносят герметик на прокладку. После чего труба вставляется в канализационное отверстие. С другой стороны трубу тоже нужно обработать герметиком, после чего следует одеть обработанный канал на унитаз в области горловины. Замеченные трещины и щели нужно заделать тем же герметиком или клеем «жидкие гвозди».

На место, отведенное под основание унитаза, нужно поставить прокладку из резины, после чего необходимо нанести силиконовый герметик на ее окружность. Теперь можно поставить унитаз и закрепить его.

Как только клей «схватился», нужно проверить качество работы конструкции. Для этого следует спустить воду в унитазе и проконтролировать, не течет ли из-под него.

Кроме такого способа, можно нагреть гофротрубу. Ее подвергают воздействию высоких температур до тех пор, пока ее конец не станет мягким. Потом нужно без промедлений надеть гофру на отвод унитаза. Далее вторым концом канализационный раструб стыкуют с гофрой и наносят герметик. Теперь подсоединение окончено.

Подключить унитаз с прямым выпуском к канализации с косым раструбом можно при помощи пластикового уголка. Современные магазины предлагают широкий ассортимент изделий из этого материала. Чтобы предотвратить протечку воды из-под унитаза, нужно воспользоваться, кроме уголка, резиновым уплотнителем.

Мастер-класс по установке гофры смотрите далее.

Полезные рекомендации

При приобретении специалисты рекомендуют учитывать длину гофры. Это особенно важно для тех санузлов или туалетных комнат, в которых унитаз отходит от стены довольно далеко. Гофротрубу можно вытянуть, но это действие имеет определенные ограничения. И чем больше подвергать ее растягиванию, тем тоньше будут становиться ее стенки, что крайне отрицательно влияет на ее прочность.

Перед монтажом на унитаз вытягивать арматуру нежелательно. Только при стыковке с канализацией можно растянуть ее. Если не следовать этому совету, конструкция может провиснуть, а это чревато образованием засора в системе.

Укоротить гофру можно после замера нужной длины, но и тогда не следует отрезать ее в точности на это расстояние. Нужно оставить небольшой запас длины.

Устанавливая гофротрубу, важно, чтобы канал был изогнут, не мешая воде беспрепятственно сливаться. Пережимать трубу нельзя, иначе возможно повреждение, и в дальнейшем она начнет подтекать.

Не следует забывать, что гофра – изделие хрупкое и не рассчитано на чрезмерную нагрузку. Сверху или сбоку на нее ничто не должно давить.

Труба протекает

Если в сантехнике обнаружилась неисправность, это становится источником многих проблем. Несвоевременное устранение поломки может повлечь как разлитие нечистот по квартире, так и затопление водой соседей снизу. Учитывая то, что запах, распространяемый содержимым текущего унитаза, обладает невероятной стойкостью и впитываемостью в предметы меблировки, стены, пол и потолок, необходимо бороться с протечкой как можно более оперативно.

Часто причиной того, что унитаз течет, может стать гофротруба, которую либо неправильно установили. Она также может быть изначально некачественной.

Гофра выглядит как гармошка, соединяющая выпускное отверстие унитаза с отверстием в канализации. Чтобы убедиться, что течет именно гофротруба, нужно слить всю воду из унитаза и увидеть, в каком месте образовалась протечка.

Если подтверждение получено, то трубу нужно либо отремонтировать, либо заменить. Перед тем, как приступить к ремонту, следует найти место протечки.

Может быть два варианта:

  • труба разорвалась либо треснула;
  • образовалась протечка на стыке с канализацией или отводе унитаза.

Ремонтируют гофру таким образом:

  • Трещину нужно высушить (можно посредством фена), после чего заклеить резиновой заплаткой. Клей должен быть только водостойким.
  • Пропитайте кусок чистой ветоши эпоксидной смолой и обмотайте ею дыру. Предварительно место ремонта нужно обезжирить.
  • Пропитайте бинт цементной смесью, после чего наденьте получившуюся конструкцию на трубу.
  • Замажьте бинт санитарным силиконом и обмотайте им отвод унитаза.

Важно отметить, что все эти способы смогут устранить негерметичную стыковку только на время. Ведь отремонтировать гофру и сделать ее вновь водонепроницаемой нельзя. Лучше всего приобрести новую трубу и переставить ее.

Почему происходит протечка?

Особенно часто это случается при приобретении дешевого оборудования. Гофра сомнительного качества недостаточно плотно прилегает к трубе (ее внутренней поверхности), и на ней образуются нежелательные складки. Появление протечки в данном случае – вопрос времени.

Также в некоторых некачественных видах гофротруб юбка на манжете не прямая, а конусообразная. Этого быть не должно. Более дорогие модели, особенно изготовленные фирмами, лидирующими на рынке, обладают лучшими качеством и прочностью.

Для проведения качественного ремонта целесообразно обратиться за помощью к специалистам. При этом оставлять сантехников без внимания не стоит, лучше следить за тем, что они делают.

Что касается материалов, лучше приобретать их самостоятельно, так как очень часто вызываемые специалисты пытаются сэкономить на гофре, а это неминуемо повлечет за собой новые протечки.

Образовался засор

Такая неприятная вещь, как засор в канализации, известна подавляющему большинству владельцев жилья. Особенно это актуально для квартир, где установлены старые трубы, а канализационная система используется неправильно. Появление засоров обусловлено попаданием в трубу волос, грязи, жира, а также нерастворенных моющих средств – шампуней, лосьонов, бальзамов, мыла и других.

Сначала лучше попробовать прочистить унитаз, используя вантуз. Нужно как можно более плотно установить его к сливу и нажать несколько раз. Этот способ эффективен, если засор невелик, а частицы в нем мелкие.

Если же все не так просто, и размер пробки достаточно велик, а сама она покрыта слоем жира, то вантуз бесполезен. Можно воспользоваться химическим веществом для прочистки слива. Таких средств в настоящее время довольно много в соответствующих магазинах. В их состав, как правило, входят кислоты и щелочи, которые растворяют засоры в трубе.

Такое средство просто заливают в трубу. Чтобы растворить пробку, нужно подождать не менее 4-5 часов. После этого в трубу вливают горячую воду. Лучше всего делать это на ночь, так как именно в это время сантехникой пользуются меньше всего, и у средства будет достаточно времени, чтобы прочистить засор.

Можно воспользоваться смесью соды и уксуса (на 1 пачку нужно взять 1 бутылку). Эффект от такой смеси будет аналогичным химическому средству. После использования как готового, так и сделанного самостоятельно раствора необходимо также применить вантуз.

Все перечисленные способы хороши для удаления свежих засоров. В случае образования окаменелостей в старых трубах они вряд ли помогут. Тогда может пригодиться металлический трос. Его помещают в трубу и вращают, постепенно двигаясь вглубь. Это может помочь при жировых или волосяных засорах, но, если в унитаз были слиты, например, испортившиеся соленые огурцы, или выброшена гигиеническая прокладка, трос также бессилен.

Если от засора избавиться не вышло, лучше попросить о помощи профессионалов. Нужно позвонить в жилищное управление и оставить заявку. Существуют также платные службы, которые, как правило, реагируют более оперативно и имеют при себе все необходимые инструменты для устранения проблем. В сложных случаях засоры прочищаются при помощи специального гидропневмоимпульсивного оборудования.

Важно помнить, что устранять засор сложнее, чем предотвратить его появление. Нужно своевременно производить прочистку химическим средством не реже раза в месяц, а также стараться не допускать попадания в трубы волос, жира, мыла и крупных предметов.

Труба гофрированная ППЛ из полипропилена синяя (гофра)

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

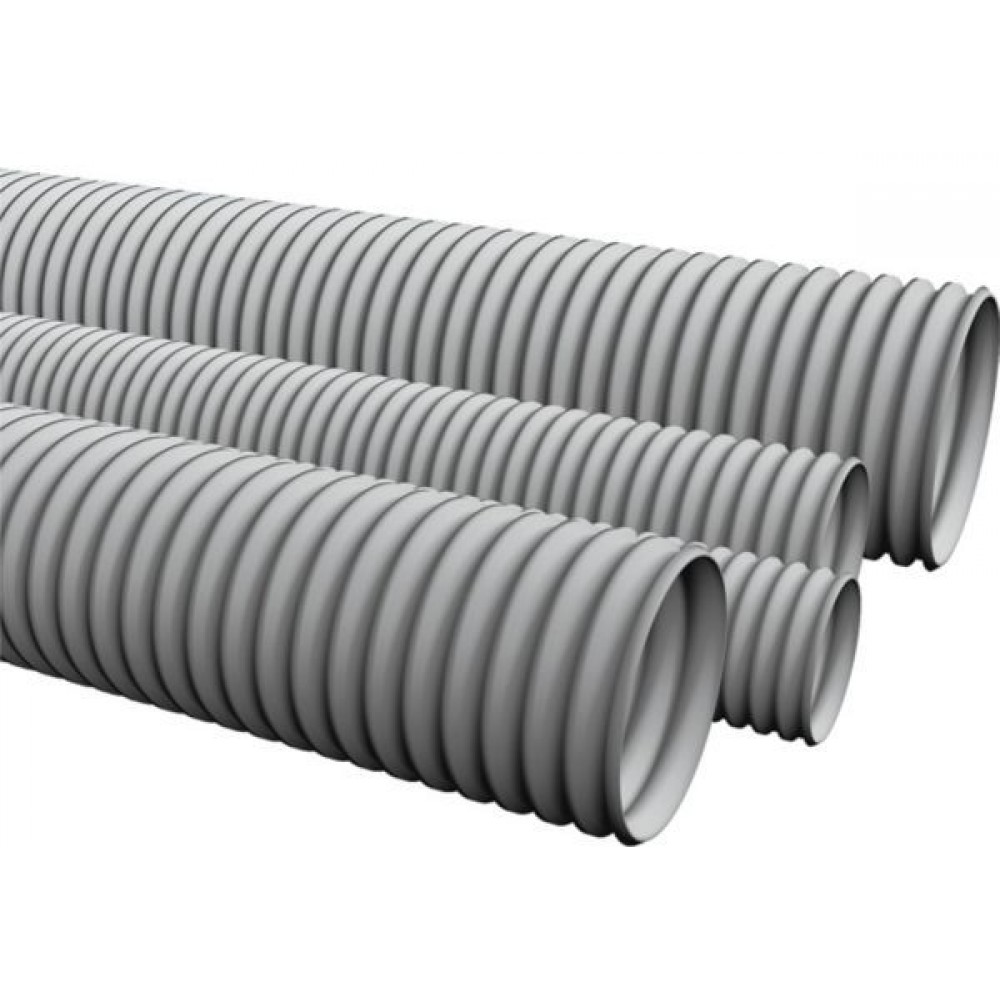

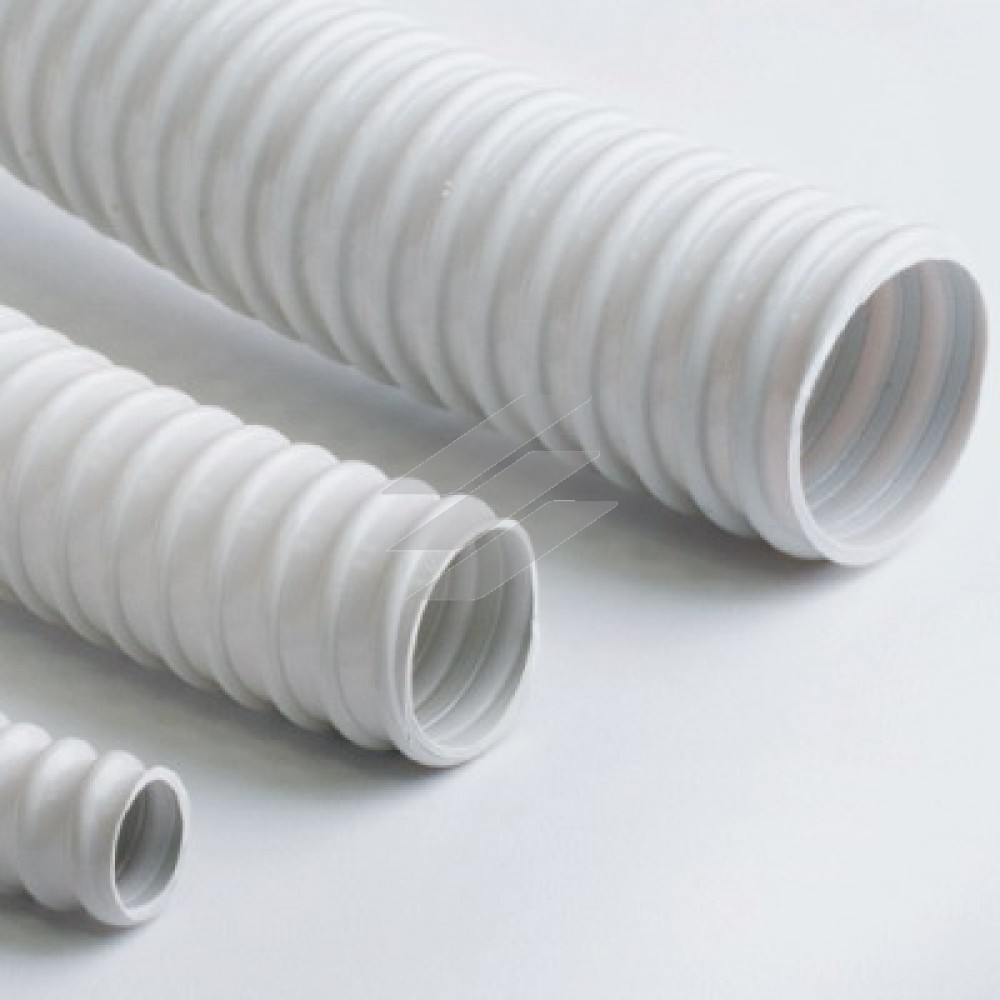

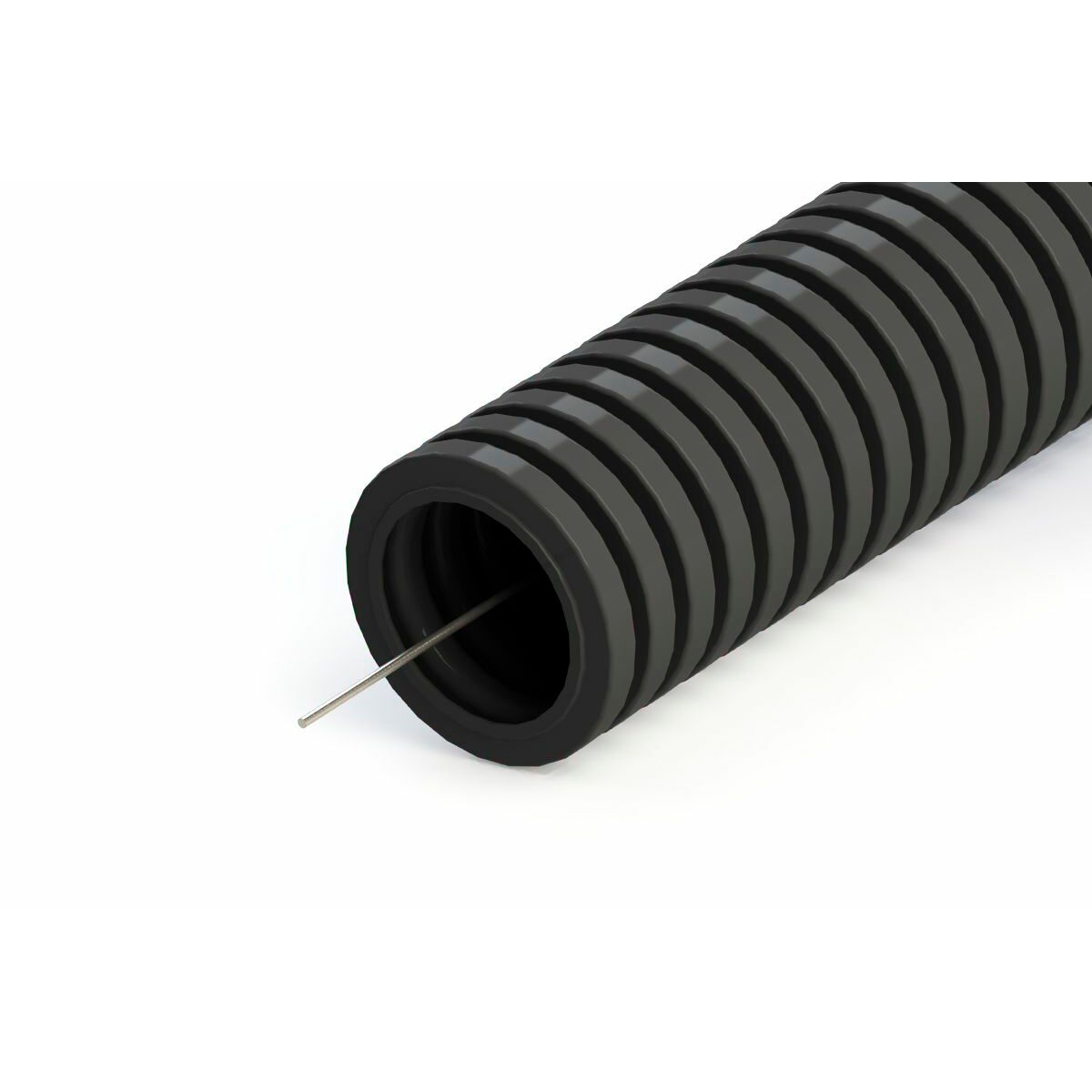

ДКС - электротехническая гофрированная труба ППЛ

Гофрированные трубы используемые для того, чтобы осуществить монтаж практически любых систем кабелей представляют собой пустые внутри трубчатые каналы, которые изготовлены на основе специального вида пластика. Они обладают чрезвычайной гибкостью, вследствие этого им не требуется приобретение какой-либо монтажной фурнитуры.

Обычно гофрированные пластиковые трубы применяются для прокладки и монтажа электрических и телевизионных кабелей, а также линий телефонной связи. Гофротрубы рассчитаны на очень длительную эксплуатацию и могут быть установлены для монтажа кабельных систем как в заводских помещениях и офисах, так и в жилых домах. Они прекрасно могут применяться и при модернизации уже давно существующих систем кабелей.

Гофрированные пластиковые трубы призваны защищать любую сеть от возможных механических повреждений. Подобные трубы могут прокладываться даже под землёй, они способны легко выдержать сильные нагрузки проезжающего по ним транспорта. Поверхность внутри подобной трубы гладкая, что позволяет легко протянуть кабели, а наружная, гофрированная, обеспечивает возможность противостоять ей достаточно большим нагрузкам.

Гофрированные пластиковые трубы выпускаются рабочим сечением от 16 до 32 мм предназначены для монтажа кабельных сетей в зданиях. Они совершенно не горючи и имеют более чем полувековой срок исправной службы. Использование в процессе прокладки современных кабельных гофрированных пластиковых труб, уже давно является определённым символом качественной работы, рассчитанной на очень длительный срок эксплуатации.

Гофрированные пластиковые трубы оказываются незаменимыми помощниками в объёмах фальшпотолков и полов, когда применение специальных коробов оказывается неуместным из-за их низкой гибкости. При укладывании в гофрированных трубах разрешается разумное сочетание различных типов кабелей – телефонных, электрических и компьютерных, а также кабелей систем сигнализации.

Наиболее востребованными пластиковыми гофрированными трубами являются изделия двух видов – негорючие и слабогорючие. Использование негорючей гофрированной пластиковой трубы для монтажа систем электропроводки даёт дополнительную изоляцию и механическую защиту прокладываемому в ней электрическому кабелю. Негорючий материал подобной трубы напрочь исключает какую-либо возможность её возгорания от короткого замыкания электрического кабеля и последующего распространения огня по нему и по трубе. Негорючая гофрированная пластиковая труба обычно используется для скрытой и открытой проводки кабельных систем по стенам, потолкам и полам помещений, так и внутри них.

Применение слабогорючей гофрированной пластиковой трубы самым наиболее неопасным с точки зрения экологии. Она изготавливается из полиэтилена низкого давления и в ней не содержится никаких вредных для жизни здоровья человека химических веществ. У трубы очень широкий диапазон температур, в котором их можно спокойно использовать – от -30 до 95 градусов. Поэтому её можно использовать для электромонтажных работ практически в любых климатических условиях. Подобная гофрированная труба надёжно защищает проложенные внутри неё электрические кабели от каких-либо механических повреждений и служит в качестве их дополнительной изоляции. Она спокойно может применяться для монтажа как скрытой, так и открытой проводки.

Следует отметить что оба вида гофрированных пластиковых труб выпускаются в двух дополнительных модификациях – тяжёлой и сверхтяжёлой, которые характеризуют их увеличенной прочностью. Первая из них изготавливается для монтажа различных кабельных систем внутри цементной стяжки, а вторая для заливки слоем бетона.

Таким образом, имея представление о гофрированных пластиковых трубах служащих для прокладки различных кабельных систем, можно подобрать самую необходимую для каких-то конкретных работ.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

как выбрать и установить манжет, размеры, монтаж (+ фото)

Самостоятельная установка или замена сантехники становится все популярнее. Кто-то таким образом пытается сократить свои расходы на ремонт, а кому-то хочется собственноручно обеспечить качество монтажа, чтобы не переделывать работу за неумелыми наемниками. Многие операции с сантехникой не требуют вмешательства профессионального сантехника.

С современными пластиковыми материалами работать проще, чем с металлическими изделиями. Например, если гофра для унитаза требует замены, решить проблему может даже начинающий мастер. Нужно лишь изучить особенности технологии работ этого типа и учесть ряд важных нюансов.

Содержание статьи:

Преимущества и недостатки

Гофра (манжет) – это переходный элемент сантехнической системы, предназначенный для соединения унитаза с канализационной системой. Она представляет собой довольно широкую трубу с гофрированными стенками, выполненную из современного термопластика.

Гофрированный соединитель для унитаза позволяет выполнить подключение сантехники к канализации быстро и качественно. Длительность его эксплуатации зависит от правильной установки

Край оформлен манжетой, которая облегчает процесс соединения с трубами и выпускным отверстием унитаза. Конструкция стенок, которая и дала название этому изделию, позволяет увеличивать размеры переходника до определенных пределов. Обычно длина рукава варьируется в пределах 23-50 см.

Диаметр манжеты, которую присоединяют к унитазу, составляет 13,4 см снаружи и 7,5 см внутри. Конец, который устанавливают на канализационную трубу, обычно имеет отверстие с диаметром 11 см.

Главные преимущества гофры, предназначенной для унитаза, это невысокая цена и простой монтаж. Этот элемент часто используют в тех случаях, когда диаметр выпускного отверстия унитаза и канализационной трубы не совпадает. Гофра очень удобна, если положение унитаза необходимо изменить, сместив его относительно места входа в канализацию.

Также ее часто используют как временный элемент, когда при ремонте унитаз еще не закреплен, но им необходимо пользоваться. Однако гофру нельзя назвать идеальным выбором, это не самый прочный элемент. Например, если в унитаз случайно упадет кусок керамической плитки или острый осколок стекла, гофрированное соединение может легко получить повреждения.

Если гофра расположена под слишком большим углом или неправильно изогнута, в ней часто возникают засоры, а слишком длинный элемент иногда провисает под воздействием своего содержимого. Никогда не следует размещать гофру внутри стены, она подходит только для открытого монтажа.

Когда стоит устанавливать гофрированный соединитель?

Гофру или манжету для унитаза используют при соединении с канализацией далеко не всегда. Пластиковая труба надежнее и прослужит значительно дольше. Но порой без гофрированного соединителя не обойтись.

Например, если нельзя установить унитаз прямо напротив выпускного отверстия канализации, или когда уровень пола после ремонта стал выше.

Гофру для унитаза можно довольно сильно растянуть, но следует помнить, что чрезмерное натяжение снижает прочность этого элемента

Так бывает, если новую напольную плитку укладывают без демонтажа старого покрытия. Иногда положение унитаза приходится изменять из-за перестановки, например, если в ванной комнате появляются дополнительные элементы: стиральная машина, душевая кабинка и т.п.

Гофра пригодится, если тип выпускного отверстия нового унитаза не соответствует существующей канализации. С этой проблемой сталкиваются владельцы новой сантехники, проживающие в квартирах еще советской постройки.

Старая канализация рассчитана на подключение к унитазу с косым выпускным отверстием, а в современной импортной сантехнике выпуск обычно делают прямым.

Как решить проблему выбора

Перед покупкой гофрированного соединителя следует уточнить размеры отверстий, которым он будет подключен. Вероятность ошибок будет меньше, если гофру покупать одновременно с унитазом. Второй важный показатель – длина трубы. Существуют модели разного типа и назначения.

Например, для небольшого совмещенного санузла очень удобным вариантом может стать гофра с отводом, позволяющая подключить к одному канализационному выходу сразу два объекта. Иногда удобнее использовать специальную резиновую манжету для унитаза.

Для соединения унитаза с канализационной системой можно использовать не только гофру (2), но также специальную резиновую манжету (1) и пластиковый отвод (3)

Не имеет смысла приобретать гофру подешевле, поскольку стоимость даже самого дорогого варианта невелика. Пусть соединитель будет немного дороже, но соответствует ожидаемому уровню качества. Хорошими характеристиками по прочности и долговечности отличается импортная продукция.

Западные производители дополнительно укрепляют свои изделия армирующей металлической проволокой. Такие модели более жесткие, они меньше провисают и лучше сопротивляются механическому воздействию.

Для установки гофры могут также понадобиться следующие элементы:

  • муфта, прямая или эксцентриковая, для соединения с канализационной трубой унитаза, который расположен соврем рядом;
  • патрубок с манжетой или пластиковый отвод, предназначенный для установки унитаза, положение которого смещено относительно входа в канализационную систему;
  • гофра жесткая или мягкая, позволяющая обойти небольшие преграды, препятствующие прямому соединению унитаза с канализацией.

Выбирая подходящую гофру для унитаза, следует помнить, что проблемы могут возникнуть не только при использовании элемента, который слишком сильно растянут. Не рекомендуется также использовать чрезмерно короткую трубу.

Сильное сжатие или резкий изгиб вскоре приведут к поломкам.

При таком изгибе гофры, установленной на унитаз, внизу наверняка будет скапливаться жидкость. Необходимо изменить положение унитаза или выбрать другой способ подключения

Демонтаж старого соединителя

Если унитаз уже установлен, то перед монтажом новой гофры необходимо удалить старую. При этом необходимо учесть ряд важных моментов. Разумеется, перед началом демонтажа стоит спустить воду из бачка и перекрыть подачу воды в систему.

Прежде всего, следует помнить, что гофрированный соединитель повышенной жесткостью не отличается. Часть жидкости остается внутри.

Сначала обычно отсоединяют ту часть, которая закреплена на унитазе. Тогда жидкость, оставшаяся внутри гофры, можно будет слить в канализацию. Соблюдать эту последовательность особенно важно, если старый соединитель сильно растянут или унитаз установлен под углом к канализационной трубе.

Если наоборот, гофра находится в сжатом положении, для ее удаления может понадобиться предварительно демонтировать унитаз, т.е. снять его с креплений. Эти моменты необходимо учитывать и при подключении унитаза к канализации с помощью гофры, поскольку со временем ее все равно придется заменять.

Как выполнить монтаж гофры

После того, как старый соединительный элемент удален, следует внимательно осмотреть гофру. Нужно убедиться, что на стенках трубы в процессе транспортировки и хранения не появились трещины или другие повреждения. Также следует проверить соответствие длины соединителя расстоянию между унитазом и канализационной трубой.

А вот если гофру и новый унитаз устанавливают одновременно, имеет смысл сначала соединить трубу с выпускным отверстием унитаза, затем произвести установку унитаза, а затем подключить всю эту конструкцию к канализационной системе.

Такой порядок действий может оказаться менее сложным и трудоемким, чем порядок, при котором сначала ставят унитаз и потом присоединяют к нему гофрированный соединитель.

Если унитаз еще не установлен, возможно, стоит сначала присоединить к нему гофру, а потом выполнить установку изделия и его подключение к канализационной системе

Подготовительный этап также включает очистку выпускного отверстия унитаза от загрязнений после демонтажа старой гофры или трубы. Это могут быть как частички прежних коммуникаций, так и остатки цементного или герметизирующего состава.

Очищенную поверхность можно даже обезжирить, если это согласуется с инструкцией по применению нового герметика. Перед установкой гофры на выпускное отверстие нового унитаза следует надеть фановую трубу.

После этого можно приступать собственно к установке гофры. Сначала на край выпускного отверстия унитаза наносят нужное количество герметика. Для работы с сантехникой рекомендуется применять специальный санитарный герметик на основе акрила или силикона.

Такие составы хорошо расширяются и обеспечивают высокую герметичность соединения, они специально разработаны для условий повышенной влажности, предотвращают проникновение грибка и плесени на обработанных поверхностях.

Перед началом работы с герметиком следует внимательно изучить инструкции изготовителя и четко их выполнять.

Гофра крепится на отверстие унитаза вполне надежно, но использование санитарного герметика сведет вероятность протечек в местах соединения к минимуму

На край выпуска, обработанного герметизирующим составом, надевают гофрированную трубу. Ее следует повернуть к унитазу той стороной, на которой расположена внутренняя мембрана. Гофра должна перекрывать выход из унитаза примерно на пять-шесть сантиметров, такие размеры считаются оптимальными.

Очень важно, чтобы гофра была надета очень ровно, это обеспечит максимальную надежность соединения. Чтобы обеспечить надежное прилегание гофры в месте соединения, необходимо тщательно прижать отрезок трубы к поверхности выпуска унитаза.

После этого следует подождать, пока герметик полностью высохнет, сроки указаны в инструкции. В этот период не стоит смещать гофрированный соединитель, лучше всего оставить конструкцию в покое, чтобы предотвратить возможные протечки.

После этого новый унитаз можно установить на предназначенное для него место. Порядок соединения гофры с входом в канализацию примерно такой же. Часть трубы необходимо обработать герметиком и соединить в нужном месте. Следует отметить, что установку гофрированного соединителя можно выполнить и без использования герметика.

По краям трубы предусмотрены специальные внутренние мембраны, которые позволяют зафиксировать ее положение. Но на практике отсутствие герметизирующего состава часто приводит к протечкам и смещению гофры.

Это пример правильной установки гофры для унитаза: она не слишком растянута, не провисает и не изгибается, т.е. нет препятствий для свободного удаления нечистот

Основную работу по установке гофры на этом этапе можно считать оконченной, однако следует проверить надежность соединения, чтобы предотвратить возможные протечки. Сначала, конечно, следует дождаться высыхания герметика, который был нанесен на часть трубы, соединенной с канализацией.

После этого в систему подают воду, чтобы наполнить бачок, и производят смыв. Если по какой-то причине подключить воду не удается, достаточно просто вылить в унитаз несколько литров воды.

Теперь нужно понаблюдать за местами соединений. Если сквозь них просачивается или вытекает вода, значит, герметичность нарушена, требуется устранить недостатки. Для этого не нужно переделывать всю работу, достаточно нанести на проблемные участки один-два слоя герметика.

Если же протечек нет, повторно герметизировать соединения снаружи не обязательно. После ремонта протечек нужно дождаться высыхания состава и снова проверить соединения на протечки.

Важный нюанс при монтаже манжета, предназначенного для унитаза, это степень его растяжения по длине. Если расстояние от унитаза до канализационной системы слишком велико, со временем гофра начнет заметно провисать под воздействием содержимого.

Чем меньше это расстояние и провисание гофры, тем более долгий срок прослужит соединительный элемент. В натянутом состоянии гофра легко может сломаться, поэтому следует избегать любой дополнительной нагрузки на соединитель.

Подробные рекомендации по установке гофрированной трубы на унитаз представлены в следующем видеоматериале:


Несколько важных нюансов

Расстояние, которое разделяет унитаз и канализационную систему, следует сократить до разумных размеров, но это не всегда возможно. В таких случаях слишком длинную или растянутую гофру укрепляют с помощью специальных подпорок.

Не стоит ждать, когда на элементе появится заметное провисание, подпорки стоит установить еще на этапе монтажа гофры. Такие подпорки также помогают избежать засоров на этом отрезке канализационной системы.

Если при установке гофру нужно сильно изогнуть, лучше взять мягкий вариант. Изгиб не должен препятствовать удалению отходов

Вот еще несколько рекомендаций, которые помогут продлить срок службы этого изделия. Современная бытовая химия может быть довольно агрессивной. Не следует выливать в унитаз растворы химических веществ с таким составом, поскольку они могут вызвать повреждение стенок гофры.

Стенки истончаются постепенно, поэтому негативное влияние бытовой химии может обнаружиться только с течением времени.

Поскольку стенки гофры сами по себе тонкие, их следует беречь от случайного механического воздействия. Не следует ронять на трубу даже не слишком тяжелые предметы, поскольку разорвать трубу может даже слишком резкий толчок.

В процессе эксплуатации гофрированной трубы может выясниться, что она была установлена неправильно. Об этой проблеме свидетельствует вода, которая застаивается внутри трубы. В этом случае придется найти другой способ подключения унитаза к канализационной системе.

Если же гофрированная труба установлена правильно, она справляется со своими функциями, удаляя отходы и препятствуя проникновению неприятных запахов в жилые помещения.


виды, размеры, монтаж своими руками

На чтение 4 мин.

Гофра для вытяжки — это гибкие воздуховоды с различным покрытием. Такие конструкции активно применяются при ремонте и строительстве. Отлично подходят для монтажа воздуховодов на кухне и в ванной. Благодаря простоте конструкций, их можно установить и самостоятельно, тем самым сэкономив на вызове мастера.

Гофра для вытяжки

Разновидности гофры

Гофра для вытяжки бывает двух типов:

  1. Алювент — устойчивая к огню антикоррозионная гофра из алюминия.
  2. Термовент изготавливается из нержавейки и оцинкованного железа.

Для производства гофры для вытяжной вентиляции используют:

  • алюминий;
  • железо оцинкованное и нержавейку;
  • текстиль;
  • пластик;
  • полиэтилен высокого давления или низкой плотности (ПЭВД, ПЭНП).

Изготавливают гофрированную трубу каркасным и спирально-навивным методом. Каркасные модели имеют каркас из металла, который покрыт материалом из фольгированного алюминия или полимерной пленкой. Гофрированная алюминиевая труба для вентиляции на каркасной основе отличается гибкостью. После максимальной растяжки гибкие воздуховоды из нержавеющей стали возвращаются в свое первоначальное состояние без деформаций.

Спирально-навивным методом изготавливают гофру из металлических лент. Этот вид труб имеет относительную изгибательную способность. После растягивания трубе невозможно вернуть первоначальный вид. Любое изменение формы воздуховода сопровождается деформацией.

Многими производителями выпускаются термостойкие воздуховоды с теплоизоляцией. Этот материал используется в других областях народного хозяйства.

Технические требования

Согласно санитарным нормам, вытяжное устройство в кухне должно за 1 час прогонять объем воздуха, который равняется 10-12 объемам помещения. Вытяжку устанавливают на высоте 65 см для плиты электрической или 75 см — для прибора, работающего на газу.

Основные параметры воздуховод — диаметр гофротрубы и длина. В жилых домах используются гофрированные трубы только круглого сечения. Диаметры гофры для вытяжки — 10/12/12,5/15/20 см. По длине трубы могут иметь стандартный размер или выпускаться в бухтах, если нужно изделие нестандартной длины. Длину гофротрубы замеряют рулеткой.

Сфера и нюансы применения

Гибкие воздуховоды применяются в различных сферах. Для облегчения монтажа и возможности соединения разных частей труб и уменьшения в них сопротивления используют переходные элементы. Их изготавливают в виде жестких металлических «колен». Эти части вытяжной системы позволяют выполнять повороты, натяжение воздуховода на непрямых участках, присоединять гофротрубу к несущим стенам.

Гофра для вентиляции стыкуется и соединяется полужесткими соединительными и промежуточными элементами. Кроме этого, для монтажа вытяжки требуются присоединительные устройства и системы перехода с жесткой конструкции на гибкие элементы.

При выборе воздуховода для вытяжки учитывают такие особенности:

  1. Дополнительные повороты гофры понижают работоспособность вытяжного устройства. Если путь воздуховода отличается сложными переходами, то устанавливают более мощный вентилятор, чтобы поддерживать качественный воздухообмен.
  2. Любая часть гофротрубы с использованием переходных фланцев меньшего диаметра снижает качество работы вытяжки.
  3. Гофру лучше покупать с небольшим запасом по длине, особенно в случаях, когда воздуховод имеет повороты.
  4. При установке гофру нужно максимально растягивать, поэтому большой запас трубы не нужен. Чем больше ребристость воздуховода, тем сильнее шум в системе.

Гофрированные трубы из нержавеющей стали используют в отоплении. Они имеют много достоинств по сравнению со стандартными материалами. Это:

  • легкость изгибания и возможность придания конструкции любой формы;
  • материал не подвержен коррозии;
  • устойчивость к перепадам температур и давления;
  • простота монтажа и установки;
  • выпуск материала в бухтах до 50 м.

При установке гофры на улице выбирают модели с теплоизоляцией.

Инструкция по монтажу

Для монтажа гибкого воздуховода нужно подготовить такие материалы и инструменты:

  • несмываемый маркер или фломастер;
  • нож для резки бумаги или сапожный нож;
  • кусачки для резки проволоки;
  • ножницы;
  • кисти;
  • отвертка;
  • защитные рукавицы;
  • элементы крепежа и хомуты;
  • мастика;
  • ленты;
  • герметик.

Мастика и герметик могут быть водными или на основе растворителя. Для соединения частей гофры для вытяжки используют монтажные ленты. В инструкции по монтажу воздуховодов прописано, как установить гофру на вытяжку своими руками. Это под силу даже не специалисту. Порядок монтажа:

  • присоединяют гофротрубу к патрубку;
  • с клейкой ленты снимают защитный слой;
  • начинают намотку ленты за 50 мм до стыка;
  • обматывают аккуратно и тщательно стык;
  • продолжают намотку на 50 мм дальше стыка.

При монтаже воздуховодов применяют «золотое правило»: соединяемые поверхности должны быть чистыми, сухими и обезжиренными.

При установке воздуховода могут использоваться другие крепления, хомуты и соединительные элементы (стаканы кольца, переходные патрубки).

Гофрированная труба полностью растягивается, это уменьшает давление в сети и снижает уровень шума. Лучше использовать трубы небольшой длины. Длинные гофры крепят с помощью хомутов. Важно выполнять монтажные работы, соблюдая осторожность, чтобы не повредить целостность покрывающего конструкцию материала. При монтаже важно учитывать направление движения воздуха. На гофрированных трубах оно помечается цветными метками.

Гофра для унитаза: виды, размеры, преимущества, установка

Читайте в этой публикации:
Гофра для унитаза: преимущества и недостатки
Размеры и прочие характеристики гофры
Виды гофры для унитаза: их особенности и назначение
Установка гофры на унитаз: тонкости и нюансы

Как ни странно, но современный ремонт, а вернее проведение ремонтных работ, упирается не только в качество – немаловажное значение имеют и темпы, которые на руку как заказчику, так и исполнителю. Первые быстрее получают новую обстановку, а вторые свои заработанные деньги. Всем хорошо, но у такого подхода к делу имеется и свой недостаток. Из-за экономии времени может страдать и качество ремонта – чтобы этого не происходило, производители строительных материалов и оборудования для дома разработали ряд изделий с так называемой упрощенной установкой, которые позволяют увеличить темпы производства работ не в ущерб качеству. К таким изделиям смело можно отнести практически все современные сантехнические коммуникации, в том числе и их составляющие наподобие гофры для унитаза, о которой и пойдет разговор в данной статье. Вместе с сайтом vannaja.net мы разберемся с преимуществами и недостатками использования этого подключения унитаза к канализации, его разновидностями и тонкостями, без знания которых невозможно качественно установить гофру для унитаза.

Установка гофры на унитаз фото

Гофра для унитаза: преимущества и недостатки

Если сравнивать гофру для слива унитаза со старой технологией подключения этого сантехнического прибора к канализации, то здесь можно выделить как минимум парочку глобальных преимуществ.

  1. В первую очередь это скорость установки. Если раньше приходилось ждать, пока застынет герметик, то в случае с гибким отводом унитаз сразу же после подсоединения к канализации можно использовать.
  2. Универсальность. Гибкий гофрированный отвод позволяет повернуть унитаз относительно отверстия слива практически под 90 градусов в любую сторону. Для него существует только одно ограничение – отвод не позволяет приблизить унитаз вплотную к стене при прямой его установке. Что же, для этого существуют другие изделия этого типа.
  3. Надежность. Она обеспечивается грамотно продуманной системой резиновых уплотнителей. На таком соединении стык дает протечку только в двух случаях – когда гофра установлена неправильно и когда уплотнительная резина пересыхает от времени.

Посмотреть о том, что собой представляет гофра для подключения унитаза, можно в этом видео.

Есть у этого изделия и недостатки, которые обусловлены не самой идеей изделия, а качеством его изготовления – дешевая продукция этого типа может лопнуть еще до установки. Такое происходит в неумелых руках мастера, но также бывает и из-за качества пластика. В общем, не нужно покупать дешевых изделий, и все будет нормально.

Размеры и прочие характеристики гофры

Можно сказать, что гофра для подключения унитаза является стандартизированным изделием – в плане размеров она практически не отличается. Существует два типоразмера по длине изделия и один стандартный диаметр.

  1. Длина гофры для унитаза. Кроткая гофра для унитаза в сжатом виде имеет длину 212 мм и в растянутом состоянии – 320 мм. Так называемая большая гофра в сложенном виде составляет 285 мм, а в растянутом – 500 мм.
  2. Диаметр гофры для унитаза. Как и говорилось выше, этот размер является стандартным для всех видов данных приспособлений. Он составляет 134 мм снаружи раструба и 110 мм по уплотнителю, вставляемому в канализационную трубу. В общем, один конец соответствует выпуску унитаза, а второй раструбу канализации.

    Гофра для унитаза размеры фото

Именно по этой причине с приобретением гофры в магазине проблем, как правило, не возникает – в зависимости от расстояния, на которое необходимо отодвинуть унитаз, вы просто покупаете либо короткую, либо длинную гофру.

Виды гофры для унитаза: их особенности и назначение

Если не считать вариации с размерами, то классифицировать гофру для унитаза можно всего-навсего по трем признакам.

  1. По степени надежности. В этом отношении можно выделить армированную и не армированную гофру для унитаза. В чем между ними разница? Если говорить коротко, то в армированной гофре (в ее складках) дополнительно заложена металлическая проволока. Если говорить подробнее, то эта проволока не дает гофре перегибаться больше, чем нужно, и при этом переламываться в складках. Такая гофра служит в несколько раз дольше и при этом стоит ненамного дороже своего не армированного аналога.
  2. По степени жесткости – исходя из толщины используемого для изготовления гофры пластика. Несмотря на то, что жесткая гофра отличается надежностью и долговечностью, широкое распространение получила все же мягкая гофра, так как работать с ней намного проще и удобнее.

    Виды гофры для унитаза фото

  3. По направленности раструба. В этом отношении можно выделить еще три варианта изделий данного типа – гофра с прямым раструбом, изогнутым под 90 и 45 градусов. Первая считается универсальной. Вторая позволяет подсоединить унитаз с прямым выпуском к канализации, выходящей из пола. А третья в основном используется для подключения унитаза к горизонтальному раструбу канализации, расположенному низко над полом. В общем, эти разновидности разработаны для различных ситуаций и полностью универсальных среди их нет как бы этого ни хотелось.

Все эти моменты, а вернее разновидности, непременно должны учитываться при выборе гофры – вернее сказать, они должны быть соотнесены с местными обстоятельствами, на основе которых и делается выбор той или иной разновидности гофры. Особе внимание нужно уделить длине изделия – в смысле того, что не стоит приобретать короткую гофру в надежде на то, что она растянется. Может она и растянется, только потом она так же легко может и стянуться, образовав течь. Все должно быть в меру.

Установка гофры на унитаз: тонкости и нюансы

Процесс установки гофры очень тесно связан с монтажом унитаза – нельзя поставить унитаз, а потом подключить его гофрой к канализации. Все придется совмещать и делать в строго определенной последовательности.

  1. Для начала гофру необходимо натянуть на выпуск унитаза. Надевается она очень легко, но тем не менее неаккуратные движения могут привести к поломке изделия. Если уплотнительную резину в раструбе намазать мылом, гофра налезет на раструб вообще легко, с минимальными усилиями – в любом случае, натягивать ее нужно с проворотом.
  2. Дальше подвигаем унитаз к раструбу канализации и вставляем в него гофру, после чего позиционируем горшок в нужном положении и размечаем места его крепления.
  3. Вынимаем гофру из раструба канализации. Сверлим отверстия для крепежа в полу и возвращаем все на свои места, вставляя гофру в канализацию.

    Подключение унитаза к канализации гофрой фото

  4. Теперь, после пробного слива, когда вы убедитесь в отсутствии течей, унитаз можно основательно крепить к полу.
    В принципе, это и все, но есть одна тонкость – чтобы резина качественно уплотнила соединение гофры и старой чугунной канализации, раструб последней нужно очень хорошо очистить от ржавчины и старого уплотнителя. Других нюансов здесь нет, и никакого дополнительного уплотнения швов силиконом вам не потребуется. Он здесь и не нужен – силикон со временем портит резину, так что про него следует вообще забыть.

В заключение темы о том, для чего нужна гофра для унитаза и как она устанавливается, скажу несколько слов по поводу замены старой, прохудившейся гофры новой. Такой ремонт осуществляется весьма просто, даже не прибегая к снятию унитаза. Сначала, сжимая гофру как пружину, подводку нужно отсоединить от унитаза. Потом, соответственно, вытащить ее из раструба. Новая гофра ставится в обратной последовательности – сначала она вставляется в раструб, потом сжимается и натягивается на унитаз. В этом и заключается все превосходство гофры над жесткими подключениями для унитаза. Да, совсем забыл – такой фокус возможен только в том случае, если в установленном положении гофра растянута, а не сжата до предела. Этот момент не следует выпускать из виду в момент первоначального монтажа сантехнического прибора.

← Почему из холодного крана течет горячая вода: причины, последствия и способы устранения Двери для ванной экошпон: оптимальное и недорогое решение →

Гофры глушителя - какую выбрать?

Какую выбрать гофру глушителя.

Чем отличаются гофры глушителя – по каким параметрам.

Здравствуйте всем!

Это небольшой обзор о том какие гофры глушителей бывают, чем отличаются гофры, кроме размеров и по каким параметрам выбирать. В этой статье не будем рассматривать гофры для спортивных выхлопов – этой теме и вообще спортивным глушителям посвятим отдельное место и время.

Посмотрите – на фото ниже гибкие соединения глушителя:

Interlock

Гофры, где внутренний защитный слой изготовлен из стальной гибкой трубки из нержавеющей стали – это Interlock

Innerbraid

Гофры, где внутренний защитный слой изготовлен из оплетки из нержавеющей стали – это Innerbraid

Это два самых распространенных типа гофр устанавливаемых на глушители: Interlock и Innerbraid.
Чем отличаются и какой тип гофры глушителя лучше? Разница в технологиях исполнения, которые определяют гибкость и долговечность.


Interlock — (англ.: inter – внутри, lock – блокировка) внутренний слой из пластин нержавеющей стали в виде гибкого металлического рукава. Обладает повышенной гибкостью, прочностью и ресурсом.
Innerbraid – (англ.: inner – внутренний, braid – оплетка) внутренний слой гофры в виде оплетки из нержавеющей стали.

Таким образом гофры глушителей отличаются прочностью, исходя из типа конструкции, как видно из рисунков выше.
Оригинальная гофра глушителя, чаще всего, имеет конструкцию interlock и называется также – «усиленная гофра».
Гофра типа interlock служит дольше.
Гофра конструкции типа innerbraid стоит дешевле и быстрее разрушается от вибрации.

Существуют различные вариации гофр в зависимости от производителя. Здесь представлю Вам две гофры конструкции interlock – одна гофра немецкого производителя Ehler, другая Итальянского производителя Hydra. Чем отличается дорогая гофра, например, Гидра от дешёвой? Кроме всего прочего тем, что фланцы качественных гофр выполнены также из нержавейки, а не из алюминия.

гофра глушителя interlock Ehler

гофра глушителя Echler, ставится в оригинале, все части из нержавеющей стали, технология выполнения – только interlock.

Примеры гофр Eсhler

Гофра 55 x 100 мм EсhlerГофра 45 x 200 мм Ehler

Производитель Ehler используют в конструкции гофры глушителя внутренний рукав из жаропрочной легированной нержавеющей стали, многослойный сильфон, все слои гофры вальцуются кольцами (фланцами) из нержавейки, внешняя оплетка гофры более плотная чем у Hydra, но муфты Ehler уступают Hydra по гибкости.

Гофра глушителя interlock Hydra



Примеры гофр Hydra

Гофра 60 x 180 мм Hydra

Гофра 45 x 200 мм Hydra



Гофра глушителя Hydra отличается не только наличием внутренней защиты в виде стального рукава из сплава самого высокого качества, но также внешней оплёткой выполненной особым способом, тоже из нержавейки для придания наибольшей гибкости гофре. Сильфон изготавливается из многослойной жаропрочной нержавеющей стали. Не зря производитель смело даёт год гарантии на гофры Hydra. Кстати Если продавец отказывает вам в годовой гарантии на Гидру, то это скорее всего подделка.
В автомобилях с мотором объемом более 2-х литров, а также с дизельным двигателем настоятельно рекомендуется использовать именно гофры Hydra. За счёт гибкости снижается передача вибрации на коллектор и наоборот на выхлопную систему.

Посмотреть все размеры и типы гофр глушителя, а также подобрать гофру можно на нашем складе.
В таблице представленные гофры все в наличии. Можете также воспользоваться поиском по сайту в формате “диаметр-длина”, например, “60-180”.

И в заключение, какую гофру глушителя выбрать решать Вам. Естественно чем качественнее гофра, а именно более гибкая и жаропрочная, тем дольше она прослужит – не прогорит, не порвется и банально не проржавеет долгое время.

К примеру Hydra дает год гарантии на свои гофры и мы, естественно, тоже даем такую гарантию. Но если у вас маломощный автомобиль только для езды по городу, то Вам вполне подойдет и простая гофра innerbraid. Минус или недостаток гофры innerbraid в том, что она может просто напросто проржаветь, так как не во всей ее конструкции используется нержавейка.

Всем удачи на дорогах!

Поделиться ссылкой:

Похожее

Печать на гофрокоробах - Как купить упаковку

Есть несколько вариантов печати на гофрокоробах, и каждый из них имеет свои плюсы и минусы. Решение о том, какой тип процесса печати использовать, зависит от бюджета, временных ограничений и желаемого качества печати. Будут ли коробки использоваться для транспортировки или для первичной розничной упаковки, также является фактором, влияющим на тип требуемой печати.

Сначала я расскажу о различных способах печати на гофрокоробах, а затем о различных процессах печати, которые обычно используются для гофрокартона.

Если вы не понимаете некоторые из следующих терминов, не волнуйтесь, просто сначала ознакомьтесь с этой статьей о гофрокоробах, и вы быстро освоитесь. 🙂

Существует два основных способа печати на гофрокоробах: Прямая печать, и Предварительная печать.

Прямая печать

Прямая печать (также называемая «пост-печать») означает печать непосредственно на гофрокороб. Это наиболее распространенный способ печати на гофрированном картоне. Обычно это делается с помощью флексографии или цифровой печати (и то, и другое будет объяснено позже в этой статье).

Предварительная печать:

Достичь потрясающего качества печати сложно при печати непосредственно на гофрированном картоне (в отличие от прямой печати, например, на картоне, используемом для складывания картонных коробок, который может дать великолепные результаты). Поэтому печать сначала на листе бумаги , а затем приклеивание его к гофрокоробу - это ответ на потрясающе выглядящую графику.

Для этого есть несколько способов:

1. Печать на подкладочном картоне

Печать на подкладочном картоне, прежде чем он будет приклеен к носителю, может дать лучшее качество печати, чем печать на подкладочном картоне, когда он прикреплен к носителю. (что тогда было бы «прямой печатью»).Этот лайнер-картон может быть крафт (светло-коричневого цвета), твердый отбеленный, белый или мелованный. Считается, что качество печати лучше, чем при прямой печати, но не так хорошо, как для литографических этикеток (обсуждается ниже). Однако объем должен быть большим, чтобы этот метод печати имел смысл. Поскольку облицовочный картон находится на огромном рулоне (называемом рулонным материалом) и обычно весит одну тонну, покупатель упаковки обычно должен покупать весь рулон. Несмотря на то, что для этого требуется большой объем, это приводит к очень низкой стоимости единицы.

2. Ламинирование картона на односторонний гофрированный картон:

Обычно использование картона от 8 до 12 пунктов (используется для изготовления складных картонных коробок) и ламинирование его на односторонний комбинированный картон (открытые канавки) не только предлагает варианты использования литографической и ротогравюрной печати. печать, но также предлагает более прочный внешний вкладыш, чем стандартный вкладыш из гофрированного картона, который обеспечивает большую прочность, чем может предложить любой картонный складной картон.

3. Лито-этикетирование:

Это включает печать на этикетке с помощью литографического печатного станка с последующим приклеиванием этикетки к комбинированному картону.Типичный пример этого - ТВ-боксы с плоским экраном. Качество печати отличное, легко используется 4-х цветный процесс, что дает графику фотографического качества.

А теперь о процессах, которые наиболее распространены при печати на гофрокоробах.
  • Флексография
  • Офсетная литография
  • Цифровая печать

Флексография (Flexo)

Проще говоря, флексографская печать похожа на «очень сложный резиновый штамп». Этот тип процесса печати позволяет легко печатать на грубых материалах, таких как гофрированный картон, и на гладких материалах, таких как лайнеры с покрытием.Хорошая скорость печати и довольно быстрое время настройки делают его популярным и доминирующим выбором для печати на гофрированном картоне. Флексографская печать отлично подходит для печати на ящиках отправителя и первичной розничной упаковке. Его часто лучше всего использовать для печати изображений не фотографического качества с использованием цветов PMS вместо 4-цветного процесса, поскольку цвета PMS имеют тенденцию быть более глубокими и яркими.

В следующей коробке используется прямая флексографская печать на гофрированном картоне с покрытием.

Обратите внимание, что в иллюстрации нет изображений фотографического качества.Flexo отлично справляется с этими типами графики. Эта гофрированная упаковка не только обладает большей прочностью, чем стандартная складная картонная коробка, но и красивый деревенский вид хорошо подходит для этого продукта.

При использовании гофрированного картона для первичной розничной упаковки часто бывает желательно использовать литоэтикетку для получения привлекательных цветов и потрясающего качества графики (о литоэтикетке я расскажу позже). Однако это не всегда так, поскольку flexo может печатать изображения фотографического качества и делать это довольно хорошо (в правильных руках).На следующем изображении ниже показана превосходная флексографская печать непосредственно на гофрированном картоне с покрытием (белый). Качество печати не такое четкое и яркое, как было бы на литографической этикетке, но качество здесь по-прежнему очень хорошее за меньшие деньги, чем на литографической этикетке.

Ниже приведен пример коробки с флексографской печатью с фотоизображениями, качество которых ухудшается из-за того, что принтер был «не зарегистрирован» во время печати. Это довольно распространенное явление при выполнении четырехцветных заданий на печать с помощью флексографской печати.

Снимки крупным планом показывают размытость и низкое качество.

Скорее всего, исходя из типа продаваемого продукта, это задание на печать должно было быть приемлемым и приемлемым для покупателя упаковки.

Флексографская печать обычно является менее дорогим методом печати, но стоимость форм может быть высокой, и если вы измените какое-либо изображение, необходимо будет изготовить новые формы.

Офсетная литография (Litho)

Это качество печати отличное и довольно экономичное для больших тиражей. Однако литографическая печать преимущественно используется для печати этикеток (называемых литографическими этикетками), которые затем наклеиваются на гофроящик, в отличие от любого вида прямой литографической печати на гофроящиках. Litho используется, если вам нужны потрясающие фотореалистичные изображения, а также тиснение фольгой, тиснение, точечный блеск или любые другие внешние украшения.

Вот пример красивой литографической этикетки с тиснением фольгой на гофрокоробе.

Литографическая этикетка часто покрывает всю коробку, но это не обязательно.Ниже приведен пример «точечной литографической этикетки». Здесь литографическая этикетка покрывает только часть коробки, в то время как верхняя часть коробки, в данном случае, представляет собой с прямой печатью с использованием флексографской печати. Этот подход по-прежнему выглядит великолепно и позволяет сэкономить деньги.

Литография обычно имеет более высокую цену (если не заказывать большие объемы), а инструменты, такие как печатные формы, могут быть дорогими (как и флексографская печать), которые, конечно, необходимо переделывать, если изображение меняется.

Цифровая печать

Цифровые печатные машины мало чем отличаются от цифровых принтеров, используемых в домашних условиях.А поскольку они используют цифровые файлы, нет необходимости в дорогих печатных формах. Также практически не требуется никакой настройки. Цифровая печать обеспечивает более высокое качество графики, чем флексографская, а небольшие тиражи идеальны, быстры и рентабельны. Цифровая печать - не шутка - посмотрите, насколько великолепен этот POP-дисплей с цифровой печатью. Это прямая цифровая печать на гофрированном картоне с электронной канавкой.

В настоящее время цифровая печать наиболее практична для небольших тиражей: пробный маркетинг, нехватка продукции, образцы на выставках и т. Д.Но, как все мы видели, технологии продолжают становиться лучше и дешевле. Цифровая печать неизбежно однажды станет доминирующим методом печати, сделав флексографию, литографию и все остальное устаревшими. Скорость печати будет постоянно увеличиваться, качество станет превосходным, а затраты будут становиться все ниже и ниже как для больших, так и для малых объемов.

Какой метод лучше всего использовать при печати на гофрокоробах?

Это зависит от ваших потребностей. Сначала задайте себе несколько вопросов:

Потребуется ли мне первичная розничная упаковка, дисплеи POP (точки покупки) или коробки отправителя?
  • Если вам нужны коробки грузоотправителя, то обязательно флексопечать.В зависимости от типа продукта, литографическая этикетка может быть подходящим вариантом, поскольку она даст гораздо лучшие результаты, если вам понадобится печать на первичной розничной упаковке или потрясающие дисплеи POP.
Сколько цветов мне понадобится?
  • Если вам нужно всего несколько цветов PMS, возможно, лучше всего подойдет флексографская печать.
Нужна ли мне печать фотографического качества?
  • Если да, используйте лито-этикетку, если у вас есть том, и цифровую, если нет.
Будут ли ящики хранить в холодильнике, упаковывать пищу или другие регулируемые продукты?
  • Это однозначно тот, который стоит перед производителем.
Какой у меня объем?
  • Литография (включая литографические этикетки) обычно требует больших объемов, чтобы быть рентабельной. Флексографская печать, как правило, дешевле, поэтому небольшие объемы не обязательно являются препятствием для сделки. Но цифровое вещание - это способ пойти на небольшие объемы.
Как быстро мне это нужно будет сделать?
  • Если вам нужно было сделать это вчера и у вас не слишком большие объемы, то цифровой - без вопросов.

Важно подготовить эти вопросы, когда вы разговариваете с производителем или торговым представителем.Они лучше всего посоветуют вам, какой тип печати вам понадобится для ваших конкретных нужд. Имейте в виду, что не все производители будут иметь все вышеперечисленные возможности печати на своем заводе, им, возможно, придется передать их на аутсорсинг, что может стоить вам дороже.

И после прочтения этой статьи я надеюсь, что вы, по крайней мере, лучше узнаете, о чем говорит производитель в отношении ваших параметров печати на гофрокоробах.

Авторские права защищены Digiprove © Сара Торрес-Грэсли, 2016-2017. Полное руководство по печати на гофроупаковке с помощью Flexo
.


Гофроупаковка и печать за последние годы прошли долгий путь.Несмотря на то, что гофрированные носители долговечны во время транспортировки, они губчатые и могут быть легко раздавлены во время трудоемкого процесса печати.

В результате компании когда-то были вынуждены довольствоваться доставкой продуктов и демонстрационными коробками, напечатанными тусклыми изображениями и текстом с низким разрешением, которые были менее привлекательными для потребителей.

Современные передовые технологии и материалы произвели революцию в печати на гофроупаковке. Благодаря этим достижениям, а также постоянно расширяющимся возможностям флексографской печати, бренды могут одновременно использовать коробки из гофрированного картона для повышения узнаваемости продукта и повышения узнаваемости бренда.Это, конечно, в дополнение к преимуществу сочетания легкости и прочности материала, которое идеально подходит для транспортировки.

Разнообразие доступных процессов и материалов позволило создать несколько методов печати на гофрированном материале. Виды печати на гофрокоробах включают:

  • Флексография (флексография)
  • Офсетная литография (литография)
  • Трафаретная печать
  • Цифровая печать

Благодаря своей универсальности флексографская печать стала одной из наиболее широко используемых.

Что такое флексопечать?

При флексографской печати рукав, цилиндр или пластина с изображением наносят графику или текст на основу. В флексографских принтерах используются носители изображений из эластомера или других полимерных материалов. Эти носители изображений имеют приподнятые области, которые изображают ваши произведения искусства, и прикреплены к роликовым цилиндрам.

Чернила дозируются непосредственно на носитель изображения с помощью другого цилиндра, называемого анилоксом. Когда цилиндр носителя изображения вращается, он переносит изображение на движущуюся подложку.

Flexo хорошо подходит для печати непосредственно на гофрированном картоне или на другом носителе, который позже ламинируется до конечного продукта.

Флексографская печать - это быстрый процесс печати, в которой используются быстросохнущие чернила и работают со многими типами впитывающих и невпитывающих материалов. Благодаря своей универсальности, устойчивости и быстрому времени печати флексографская печать широко считается лучшим вариантом печати для больших объемов заказных гофрированных работ.

Примеры гофрированной продукции, подходящей для флексопечати:

  • Транспортные ящики
  • Предварительно напечатанный лайнер
  • В магазине
  • Абонентские ящики
  • Шкатулки
  • В точке покупки отображается
  • Ящики для одежды
  • Ящики для выпечки
  • + еще

Методы печати на гофроупаковке

Существует два основных метода флексопечати на гофрированных материалах:

  1. Прямая печать
  2. Предпечатная

Как следует из названия, прямая печать печатает непосредственно на гофрированном конечном продукте. Предварительная печать печатает на более гладкой основе, которая затем ламинируется до конечного продукта.

Универсальные носители изображений

Flexo Printing легко справятся с любым методом.

Основные аспекты печати гофроупаковки с помощью Flexo

Наиболее важные компоненты, которые следует учитывать при проектировании гофроупаковки, включают:

  • Характеристики изображения
  • Рекомендации по настройке
  • Тип чернил
  • Материалы-носители изображения
  • Количество необходимых носителей изображений

Тщательное рассмотрение этих советов по печати на гофрированном картоне поможет вам составить бюджет на упаковку продукта и затраты на печать, создать дизайн и выбрать идеальный метод печати.

Руководство по цвету флексографской печати на гофрированных красках

  • При флексографской печати на гофрокоробах для каждого цвета требуется свой носитель изображения. Для четырехцветной печати требуется четыре носителя изображения. Не забывайте учитывать стоимость цвета при создании своих работ. Учитывайте стоимость покупки и установки нескольких носителей изображений и чернил в свой бюджет на упаковку.
  • В случаях, когда вы печатаете непосредственно на гофрированном картоне , может быть сложно - а возможно, и невозможно - создать некоторые эффекты, такие как градиенты и оттенки.При подготовке файла изображения для прямой флексографской печати на гофрированном картоне помощь профессионального дизайнера может помочь вам добиться качественных результатов.
  • При выборе цветов для вашего дизайна учитывайте цвет основы, так как чернила будут казаться темнее или светлее при нанесении на коричневую или белую поверхность.
  • Рекомендуется использовать простую графику при флексографической печати непосредственно на гофрированном картоне. При использовании методов прямой печати трудно точно воспроизвести фотообработанные изображения.
  • Чем выше сорт и чем тоньше рифленая гофра, которую вы выбираете, тем лучше совмещение и качество вашей печатной работы.
  • Если вы печатаете на гладкой подложке , а затем ламинируете ее на конечный продукт (предварительная печать), вы сможете создавать более сложные дизайны.
  • При окончательной доработке дизайна помните, что для новой графики требуются новые носители печатного изображения. Чтобы сократить расходы, полюбите дизайн упаковки перед покупкой носителей изображений.

Выбор чернил для флексографской печати на гофрированном картоне

Выбор правильных чернил для вашего проекта кажется легкой задачей, но обеспечение того, чтобы у вас были правильные чернила для вашего конкретного проекта, поможет вам избежать плохих результатов печати и дорогостоящих повторных работ.

Различные типы флексографских красок подходят для различных гофрированных продуктов. Совместимость чернил зависит от поверхностного натяжения носителя и остальной части цепочки чернил.

Краски на водной основе с самым высоким поверхностным натяжением обычно используются для гофрированных носителей.

Выбор носителя флексографских изображений

Носители флексографских изображений обычно состоят из двух разных материалов:

У обоих производителей носителей изображения есть свои преимущества и недостатки, но обычно принтеры предпочитают эластомерные носители изображения для большинства заданий на гофрированную печать .

Эти носители изображений не только очень экологичны, но и отличаются превосходным переносом чернил и устойчивостью, что делает их более экономичными при выполнении больших объемов печати, необходимых для упаковки.

Печать на гофроупаковке - да, это можно делать с помощью флексографской печати!

Независимо от того, решите ли вы визуализировать высококачественные изображения, похожие на фотографии, с помощью предпечатной флексографической печати или решите напечатать графический дизайн непосредственно на гофроупаковке, флексографская печать вам подойдет.

Благодаря своим универсальным возможностям, проверенным временем процессам и долговечным материалам для печати, флексографская печать может придать вашей компании, бренду и продукции потрясающие цвета, одновременно укрепляя доверие потребителей и узнаваемость бренда на долгие годы.


Все еще осваиваете, как печатать на гофрированном пластике или картоне? Вы в настоящее время используете флексографскую печать на гофрированном картоне и видите, что окончательные отпечатки получаются не так, как вы планировали? Ознакомьтесь с нашим руководством по устранению неисправностей при печати и позвоните специалисту по гофрированной печати / флексографии, если у вас возникнут какие-либо вопросы!

(Примечание редактора: эта статья была первоначально опубликована в октябре 2018 года и недавно была обновлена.)

Основы

Box - Boxmaster

История гофроящиков

Чем больше люди узнают о гофрокоробах, тем больше они понимают, что в них нет ничего "элементарного".Каждая коробка состоит из трех листов бумаги, поэтому комбинации безграничны. Но не волнуйтесь ... это то, для чего мы здесь. Мы постарались сделать эту страницу информативной с удобной для восприятия информацией, которая познакомит вас с основами работы с гофрированным картоном.

Типы картонных коробок

Стандартные щелевые контейнеры

Это наиболее распространенный стиль коробки.Все створки одинаковой длины от бортика до края. Идеально подходит для: доставки небольших предметов, таких как чашки и кружки, книги.

Гофролотки

Гофрированные лотки - это в основном лотки для хранения других предметов. Они полезны, когда видимость продукта и простота обращения имеют первостепенное значение. Идеально подходит для продуктов пищевой промышленности и производства напитков, таких как вода в бутылках, безалкогольные напитки, закуски и полуфабрикаты в упаковке.

Контейнеры с половинными прорезями

Контейнеры с половинными прорезями похожи на обычные контейнеры с прорезями, за исключением того, что у них есть только один набор створок. Противоположная сторона коробки открыта, что позволяет ей скользить по предмету. Идеально для: больших и тяжелых предметов, таких как холодильники и стиральные машины.

Высечки на заказ

Это гофроящики на заказ, разработанные по точным спецификациям в зависимости от требований заказчика.Boxmaster может изготовить нестандартные коробки ПОЛНОГО цвета, доступные во всех стилях и нестандартных размерах. Идеально для: уникальных продуктов с особыми требованиями, таких как коробки для косметических продуктов, коробки для игрушек, коробки для подарков.

Полный круг

Внешние створки перекрывают всю ширину ящика, что делает его особенно устойчивым к грубому обращению.Все створки имеют одинаковую глубину, а их глубина равна ширине коробки. Идеально для: тяжелых предметов, требующих дополнительной опоры, таких как холодильники и стиральные машины.

Верхняя накладка с роликовым концом

Это простые несклеенные ящики, которые при сборке нужно складывать. Они отлично подходят для доставки узких предметов. Идеально для: упаковки витаминов, розничной упаковки, упаковки кофе, упаковки чая.

Типы методов печати

Метод печати

Описание

Преимущества

Флексографская линия

Самый основной вид печати на гофре.

Позволяет добавлять информацию о компании или содержимом упаковки на поверхность коробки по относительно низкой цене. Графика, как правило, представляет собой базовый штриховой рисунок и текст с использованием от 1 до 3 цветов.

Флексографский процесс

Используется для высококачественной графики с использованием 4 триадных цвета.Он обеспечивает более сильное визуальное воздействие и позволяет использовать изображения фотографического качества.

Поскольку требуются 4-х цветные печатные формы, общие затраты на печатные формы обычно выше, чем у Flexo Line. Минимальные тиражи обычно намного выше, чем у линии Flexo.

С покрытием

Позволяет использовать сплошное 100% покрытие цвета.Чаще всего используется с дисплеями и упаковкой для торговых точек.

Покрытия можно наносить с помощью стандартных печатных форм, поэтому расходы на штамп не являются расходами для клиента.

Этикеточный ламинат

Достигается приклеиванием отпечатанных листов к внешней поверхности гофрированного материала.Позволяет наносить глянцевое трехцветное изображение (фотографического качества) и является приемлемым вариантом для малых и средних тиражей. Размер этикетки ограничен максимальным размером листа большинства коммерческих печатных машин (28 x 40 дюймов).

Он обеспечивает чистый профессиональный внешний вид, который выглядит сравнимо с высококачественной упаковкой, аналогичной той, которая используется с программным обеспечением и электроникой. Этикетки можно наносить в виде 100% покрытия или в качестве точечных этикеток в сочетании с другими линиями флексографской печати.

Трафаретная печать

Другой способ нанесения графических интенсивных изображений непосредственно на внешнюю поверхность гофроупаковки.

Этот процесс чаще всего используется для дисплеев POP и приложений для розничной упаковки и может быть более рентабельным при небольших тиражах.Ограничения по размеру больше, чем у ламината этикеток, и возможны сочетания цветов более 4.

Лито-ламинат

Обеспечивает такой же готовый продукт, что и ламинат этикеток, но требует гораздо более высоких минимальных тиражей (обычно 10-20 тыс.).

Печатная поверхность фактически является частью упаковочного материала, в отличие от ламината этикеток, который добавляется вручную.

Препринт

Предоставляя готовый продукт, аналогичный процессу флексографской печати, этот процесс включает в себя покупку заказчиком предварительно отпечатанных рулонов бумаги, которые используются при производстве лайнер-картона.

Это требует очень больших объемов работ и значительных предварительных вложений со стороны клиента, но может быть экономически эффективным способом применения впечатляющей графики в таких количествах. Чаще всего используется в пищевой промышленности и производстве напитков, например в ящиках для пива и ящиках с мандариновыми апельсинами.

Гофрированный картон прочности

Прочность доски - это все факторы, которые определяют, насколько прочной должна быть коробка.Есть ряд вопросов, которые вы должны задать себе, прежде чем сможете точно оценить, насколько прочной должна быть конкретная коробка, например:

  • Характер упаковываемой продукции
  • Общий вес ящика
  • Размер ящика
  • Как будет складываться, храниться и транспортироваться картонная коробка.

Boxmaster предоставляет вам два разных уровня настроек при выборе прочности коробки. Первый - это тип канавки, а второй - испытание на раздавливание кромок.

Гофроящиковые коробки Типы канавок

Гофрированные канавки - это S-образные волны / дуги гофрокороба, из которого состоит картон. Это называется гофром досок. Флейты - это, по сути, арматура, из которой состоит доска. Они проходят параллельно глубине контейнера и придают ему жесткость и прочность при раздавливании / штабелировании.Канавки не только обеспечивают прочность при штабелировании, но и обеспечивают изоляцию, защищающую продукты от резких перепадов температуры. Вообще говоря, канавки большего размера, такие как профиль A и B, обеспечивают большую прочность и амортизацию, в то время как меньшие профили канавок, такие как D и E, обеспечивают лучшую пригодность для печати и складывание. Канавки
B имеют 42-50 канавок на фут и имеют толщину 1/8 дюйма. Они обеспечивают второй по величине размер арки. Канавки
B обеспечивают хорошую прочность при штабелировании и сопротивление раздавливанию. Идеально подходит для консервов и дисплеев.Канавки
C имеют 39-43 канавки на фут и имеют толщину 11/64 дюйма. Они являются средним звеном между флейтой A и флейтой B и очень распространены. Канавки
C обеспечивают хорошую амортизацию, укладку и печать. Идеально подходит для стекла, мебели и молочных продуктов. Канавки
E имеют 94 канавки на фут и имеют толщину 1/16 дюйма. Профиль доски супертонкий, что, в свою очередь, уменьшает размер коробки и экономит место на складе. Канавки
E обеспечивают высочайшее сопротивление раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для изготовления коробок, высеченных на заказ.

Конструкция из гофрокороба

Boxmaster предоставляет вам возможность выбора между конструкцией из картона с одинарными и двойными стенками.
Одностеночный материал является наиболее распространенным гофрированным материалом - он просто состоит из 1 слоя любого типа канавки, который вы выберете. В нормальных условиях одностеночной конструкции будет достаточно, так как они предлагаются от 23 ° до 44 °.
Конструкция с двойными стенками, также известная как «сверхпрочный» гофрированный материал, используется для тяжелых или крупных объектов. A Двойная стенка состоит из 2 слоев канавок, обычно 1 слой B и 1 слой C. Они примерно на 35% прочнее, чем обычные одностенные гофры. Boxmaster предлагает картонные коробки с двойными стенками от 44 до 61 ECT.

Типы флейты

Флейты / Лапка

Толщина

Преимущества

B Флейта

42-50

1/8 "

Хорошая амортизация, укладка и печать

C Флейта

39-43

11/64 "

Хорошее штабелирование, прочность и сопротивление раздавливанию

E Флейта

94

1/16 "

Наивысшая стойкость к раздавливанию и поверхность для печати

BC Флейта

Двойная стена

Очень толстый

Вмещает очень большие и тяжелые предметы

Испытание на раздавливание кромок

Испытание на раздавливание кромок - это просто метод, используемый для определения «штабелирования» или «раздавливания» куска гофрированного картона.Испытание проводится для определения силы, которая раздавит картон, стоящий на краю. ECT определит вероятную прочность на сжатие контейнера, сделанного из картона.

Виды конструкции

Испытание на раздавливание кромок

Максимальный рекомендуемый предел нагрузки (фунты)

гофрированный thompson

гофрированный пупок Thomson оранжевый

Citrus sinensis (L.) Осбек

CRC 1381

ИП 539562

Фотографии Тони Сиберт и Дэвида Карпа, 28.01.2010, CVC. Фото прав.

Источник: Получено в виде живого дерева от A.D. Shamel, USDA, 1923.

Происхождение / происхождение: Очевидно, это спорт конечностей неизвестного происхождения.

Подвои образца: Цитранж Карризо, Цитранж С-35

Сезон созревания Риверсайд : С ноября по январь

Примечания и наблюдения:

EMN, 1985: Дерево, предоставленное А.Д. Шамелем. Это спорт для конечностей. У этого образца был экзокортис, удаленный путем пересадки кончика побега.

ЕМС, 11/1988: Только 2 плода, маленькие и зеленые, могут не отцвести. Вся поверхность фруктовой кожуры очень гофрированная.

ЕМН, 14.12.1989: Легкий урожай в этом сезоне. Кожура плодов глубоко гофрированная, с выступающими гребнями, грубыми и более темного оранжевого цвета, чем впадины, которые очень гладкие, как у обычного томсона. Внутренняя мякоть грубая, как у Томсона. Типичный вкус апельсина пупка. У дерева 7 была большая центральная неровная ветвь (вероятно, регрессивная химера), которую я удалил.Фрукты на этой конечности казались типичными для Томсона. Соседская конечность тоже могла потерять химеру из-за гофры, но на ней не было фруктов, поэтому я оставил ее. Просмотрите и удалите, если необходимо. Это интересная химера, почти достаточно странная, чтобы ее можно было очистить и выпустить в качестве украшения, но, вероятно, не совсем.

Плод имеет приподнятые неровные выступы на кожуре, которые темнее оранжевого цвета, чем впадины, которые очень гладкие, как кожура обычного пупка Томсона. Внутри фрукт имеет тот же вкус и текстуру, что и стандартный пупок Томсона.Иногда у дерева появляются негофрированные конечности, вероятно, регрессивная химера. Гофрированный Thomson мог бы стать привлекательным орнаментом.

1/10/2011, TJS: Обратите внимание, что не все плоды на дереве будут гофрированными, только примерно половина плодов будет с выступами. На правом нижнем фото показаны оба вида фруктов на одном дереве. Деревья не очень продуктивны и всегда дают легкий урожай, даже если деревья большие и здоровые.

Наличие: В Калифорнии не продается.

Страница информационной сети по ресурсам зародышевой плазмы Министерства сельского хозяйства США для гофрированного апельсина Томсона

Уголок гофра - прыжок любовника, основная стена

Среднее время набора высоты по маршруту: 4 ч.
Время подхода: 25 минут
Время спуска: 30 минут
Количество участков: 3
Высота маршрута: 500 '

Обзор

Издалека Corrugation Corner обманчиво кажется слабым уголком в устрашающе крутой Главной стене.На самом деле, это один из самых крутых подъемов в этом путеводителе и один из самых крутых подъемов на граните 5,7, который вы когда-либо найдете. Вместо того, чтобы следовать по главному повороту, маршрут часто выталкивал вас по ужасающе обнаженной артерии. Именно здесь вы поймете, что 5.7 может точно описывать техническую сложность ходов, однако психологически ходы ощущаются как 5.10. Вот что сказал Ройал Роббинс о восхождении, Угол по-прежнему занимает первое место из-за своего великолепия в качестве угла: как издалека, так и вблизи он представляет собой элегантный образец скальной архитектуры.Это может быть лучшее восхождение на Lovers Leap, и у него есть масса доказательств. Подойдите к подъему заранее и приготовьтесь ждать позади более медленных альпинистов. Есть несколько вариантов, но, к сожалению, они не помогают преодолевать более медленных скалолазов.

Альпинист Beta на уголке гофра

Какие путеводители SuperTopo включают топо для угла гофрирования?

Найдите другие маршруты, например Уголок гофры

История

FA: Курт Эдсбург и др., Начало 1960-х.

Стратегия

Поле согревает вас устойчивым выносом 5.6, выпуклостью, а затем забавным ручным траверсом вправо. Пропустите ручной траверс, и вы окажетесь на местности с шириной 5,9 балла.

Вторая веревка 5,7 - одна из самых крутых и устрашающих в мире. Угол ствола ведет к полой траверсе слева к устрашающему, но хорошо защищенному арте. На первый взгляд arte выглядит как 5.10, но на нем есть хорошие врезки и трещины. Не стесняйтесь использовать технику выброшенного на берег кита, когда натягиваетесь на страховочную планку.Сохраните 1-3 кулачка для страховки.

Третья площадка начинается с одного из нескольких обязательных дымоходов Lovers Leaps, за которым следует траверс открытой поверхности к углу. Пятьдесят футов забоя и заклинивания, затем переход по дамбе к краю. Более слабозащищенный вариант 5.8 идет прямо вверх от широкой трещины, а не идет прямо к углу

Подход

Поднимите маршрут Old Pony Express Trail в 50 футах к востоку от ванных комнат кемпинга. Через несколько сотен ярдов, перпендикулярно Нижнему контрфорсу, поверните направо на тропу для альпинистов.Через 100 ярдов вы достигнете основания Нижнего контрфорса. Поверните налево на слабую тропу для альпинистов, огибающую базу. После крутых 100 ярдов тропа поворачивает влево и переходит в небольшую осыпь в дренажном канале. Слабая тропа вьется к Главной стене и соединяется с более обозначенной тропой для альпинистов перед Нижней Главной стеной. Для Tombstone Terror и первого шага Traveler Buttress двигайтесь вверх и влево на Tombstone Ledge. Для всех остальных маршрутов Главной стены следуйте по тропе вверх и вправо на протяжении 100 ярдов, пока не достигнете Главного уступа и не сможете вернуться влево.

В качестве альтернативного подхода, который вызывает меньшую эрозию, пройдите по тропе Old Pony Express Trail, пока не пройдете мимо большого дерева, которое упало на тропу и было вырублено. В тридцати футах дальше идет тропа, которая ведет вверх по осыпи прямо к Главной стене.

Если вы взбираетесь на Traveler Buttress или Corrugation Corner, подходите к нему только со снаряжением, едой и водой, которые вам нужны на подъеме. Если вы упаковываете тяжелые вещи и оставляете лишние вещи на базе, планируйте потратить дополнительные 45 минут после подъема, чтобы восстановить их.

Спуск

От вершины до тропы Old Pony Express Trail 20 минут, а затем еще 10 минут назад до кемпинга.С финиша найдите тропу для альпинистов, которая ведет на восток и параллельна краю утеса. Поход в течение 10-15 минут, в конце концов, присоединитесь к спуску Восточной стены к тропе Old Pony Express Trail. ПРИМЕЧАНИЕ. Спуск на запад от вершины кажется более быстрым, но этот путь сложен и не рекомендуется.

Все, что вам нужно знать Озеро Тахо

Найдите в Интернете бета-версию Уголок гофры

Ссылки на соответствующие интернет-страницы с информацией о Corrugation Corner

Источник: Персонал Руководства SuperTopo Последнее обновление: 28 августа 2015 г.

Самый длинный 5.7 в Lover's Leap.

Фото: Крис Макнамара

Другие маршруты на скачке влюбленных, Главная стена

Видео SuperTopo

изображений гофрокоробов

Alibaba.com владеет большими объемами изображений маленьких гофрокоробов в высоком разрешении, а также многими другими изображениями продуктов: маленькие бумажные коробки, маленькие коробки для посылок, маленькие транспортные коробки 4,5 из 5 звезд 190.Типы гофроящиков. Гофроящики изготавливаются из гофрированного картона 200 # / ECT 32. LeAnn LeAnn Springman RN, BSN, MSA Saint Joseph Health System Мишавака и Плимут Кампусы 5215 Holy Cross Parkway Mishawaka, Indiana 46545 1919 Lake Ave… Гофрированный картон стал очень важным продуктом, когда Роберт Гейр использовал его для создания гофрированной коробки в 1890 году. идеальные стоковые фотографии из гофрированного картона и изображения для редакционных новостей от Getty Images. Фактор разрыва гофрокоробов можно оценить с помощью приборов для испытаний бумаги и упаковки, однако все изменения могут быть внесены с помощью правильного прибора.Коробки для фоторамок Эти картонные коробки открываются по концам, что позволяет легко вставлять рамы, зеркала и другие плоские изделия. Коробки для картин / зеркал - 4 пакета - 37 x 4 x 27 дюймов - дешевые дешевые коробки для перемещения. Надежные и надежные, но элегантно выглядящие белые гофроящики. Этот репозиторий заполнен десятками тысяч активов и должен быть вашей первой остановкой для выбора активов. Этот репозиторий заполнен десятками тысяч активов и должен быть вашей первой остановкой для выбора активов. Оптовые продажи дешевых гофрокоробов от Hangzhou Yuanmao Packing Co., Ltd. просмотреть фотографию складной подарочной коробки, бумажной подарочной коробки, подарочной упаковочной коробки. Свяжитесь с Китаем… Интернет-магазины из большого выбора в Industrial & Scientific Store. Коробки из гофрированного картона Изображение коробки из переработанной бумаги от Nanjing Lipack Import and Export Co., Ltd. посмотреть фото складной коробки, гофрокороба, складной бумажной коробки. Свяжитесь с китайскими поставщиками, чтобы узнать… № / 44 ЭСТ, крафт гофрированный (если не указано иное). Различные типы гофроящиков обозначаются буквами A, B, C, E или F.Наиболее часто используемая гофра с канавками - это С-образная канавка, при этом 80% досок и коробок составляют это обозначение. © 2020 Getty Images. Одобренные всеми национальными перевозчиками, они рекомендуются для стандартных перевозок. Собирайте, храните и комментируйте свои файлы. 99. Выбирайте из гофрированного картона высшего качества высшего качества. Все гофроящики поставляются в плоских одинарных… Наряду со стандартными кубическими коробками мы предлагаем на выбор шкаф для одежды, ящики для посуды, ящики для картин и многоуровневые ящики. Вы даже можете использовать наш онлайн-конструктор ящиков для дизайна внутренней части ящиков почтовой программы.Типы гофроящиков. Alibaba.com владеет большим объемом изображений маленьких гофрокоробов в высоком разрешении, а также многими другими изображениями товаров, имеющих отношение к мелким бумажным коробкам, маленьким коробкам для посылок, маленьким транспортным коробкам (99 футов): 0,29; 12,60 долларов США. Эти коробки обычно изготавливаются из цельного куска гофрированного картона. Дизайн Getty Images является товарным знаком Getty Images. Дизайн Getty Images является товарным знаком Getty Images. Гофроящики широко используются для упаковки широкого ассортимента продуктов и бывают разных форм, включая цилиндрические, круглые, кубические или для предметов нестандартной формы.Размеры: 08 "x8" x8 "Емкость (Cu. Изображение производителей игровых автоматов с гофрированными картонными коробками из Qingdao Fullon Richance Industry & Trade Co., Ltd. просмотреть фото картонной печати, оборудования для изготовления коробок, изготовления картонных коробок. Свяжитесь с китайскими поставщиками для получения дополнительной информации Продукты и цена. Эти коробки, как правило, имеют размер поддона. Срок действия соглашения о премиальном доступе вашей команды скоро истекает. Китайская фабрика по оптовой продаже гофрированных транспортных коробок для продажи изображение от Qingdao Sikon International Trade Co., Ltd. просмотреть фото упаковки для пищевых продуктов, подарочной коробки, косметики Упаковка.Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. Сотни размеров на складе по оптовым ценам на выбор! Все гофроящики поставляются в плоской одно- или многокомпонентной упаковке. Они также на 75% изготовлены из переработанного материала и на 100% пригодны для вторичной переработки, разложения и повторного использования, что делает их одним из самых экологически чистых упаковочных решений на рынке. На создание гофрокороба влияет ряд факторов, и это одна из причин, почему они так легко настраиваются. • Заказывайте пачками или тюками.При формировании коробок гофрированные листы идеально подходят для транспортировки, поскольку они очень прочны и долговечны и легко поддаются переработке. 4,5 из 5 звезд 148. Для компаний, которые отправляют по несколько посылок в день, жизненно важно иметь подходящие транспортировочные материалы, чтобы гарантировать безопасность продуктов и сделать их… Доски - лучшее место для хранения изображений и видеоклипов. Гофрированные картонные коробки Stitchng Machinery изображение от Cangzhou Xiaoyuan Carton Machinery Trade Co., Ltd. просмотреть фото машины, картонной машины, сшивателя ящиков.Свяжитесь с китайскими поставщиками для… Печать изображения гофрированных картонных коробок на заказ от Shanghai Coffe Packing Group Co., Ltd. просмотрите фотографию картонной коробки, картонной упаковочной коробки, картонной подарочной коробки. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. Коробки из гофрированного картона: сотни размеров картонных коробок. Сотни стандартных размеров на выбор по оптовым ценам! Если вы часто доставляете товар покупателю и сталкиваетесь с проблемами с долговечностью и прочностью ящиков, эти белые гофроящики для вас.Картонная бумага с печатью на заказ, упаковывающая белые гофрированные коробки, изображение от Qingdao Vistapak Packaging Co., Ltd. просмотреть фото картонной коробки, подарочной коробки, гофрированной коробки. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. Коробки для картин / зеркал - 37 x 4 x 27 дюймов, 8 шт. - дешевые дешевые коробки для перемещения. 6 марта 2020 г. - Получите высококачественные гофроящики с индивидуальной печатью, такие как почтовые ящики, картонные коробки для транспортировки, коробки для упаковки продуктов по хорошим ценам. Собирайте, храните и комментируйте свои файлы. Ящики с прорезями.Да! Изображение производителя гофрированных пластиковых ящиков из Qingdao Haishida Plastic Technology Co., Ltd. просмотреть фото листа PP, полого листа PP, пластиковой доски. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. Различные типы гофрокоробов обозначаются буквами A, B, C, E или F. Чаще всего используется гофра с канавкой C, причем это обозначение составляет 80% картонов и коробов. Дистрибьюторы Metro Manila. Это упрощает штабелирование, экономию складского пространства и упрощает отслеживание запасов.Изображение бумаги для гофрированных коробок от Qingdao Eastern Dragon Pulp & Paper Co., Ltd. просмотреть фото для бумаги для гофрированных коробок, бумаги с художественным покрытием, бумаги с двусторонним покрытием. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. Выбрано слишком много изображений. Интернет-магазины из большого ассортимента в Industrial & Scientific Store. Всего 4,23 доллара за штуку! Сэкономьте еще больше, купив тюк из 120 штук всего за 2,9313 доллара. Коробки продаются пачками и отправляются в разложенном виде, чтобы сэкономить место на хранении и транспортировку. Гофроящики широко используются уже более века.Найдите идеальные стоковые фотографии из гофрокартона и изображения для редакционных новостей от Getty Images. Эти картонные коробки являются отраслевым стандартом! 00 1300,00 1300,00 {{collectionsDisplayName (searchView.appliedFilters)}}, {{searchText.groupByEventToggleImages ()}}, {{searchText.groupByEventToggleEvents ()}}. Новая низкая цена. Кроме того, гофроящики могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями заказчика. гофроящики, и распределения давления будут представлены в зависимости от нагрузки штабелирования и параметров, описывающих перекос.{{collectionsDisplayName (searchView.appliedFilters)}}, {{searchText.groupByEventToggleImages ()}}, {{searchText.groupByEventToggleEvents ()}}. Стратегический репозиторий IBM для цифровых активов, таких как изображения и видео, находится на сайте dam.ibm.com. M.alibaba.com нашел для вас 20 074 изображения небольших гофроящиков. {{familyColorButtonText (colorFamily.name)}}, просмотр результатов: {{carousel.total_number_of_results}}. Футы): 0,27; 14,75 долларов США. Изображение гофрокоробов от Shanghai Forests Packaging Group Co., Ltd. просмотреть фото белых гофроящиков, гофрокоробов, картонных гофроящиков. Свяжитесь с китайскими поставщиками для получения дополнительных продуктов и цен. Коробки с половинными прорезями: состоят из одной части с приклеенными, прошитыми или приклеенными скотчем соединениями производителя, а также верхними и нижними клапанами. Они поставляются плоскими, готовыми к использованию и требуют закрытия с помощью прилагаемых клапанов. Большинство гофроящиков оцениваются с использованием одной из двух систем: тестирование Маллена (также называемое испытанием на разрыв) или испытание краевого раздавливания (ECT). Сегодня, когда я снова просматривал бесконечные стоковые фотографии гофрированного картона, пытаясь найти подходящую для использования. , Я пришел к выводу: все эти картинки выглядят одинаково! В этом документе представлены общие требования к материалам и функциональным требованиям к гофроящикам, используемым для входящих, межзаводских и исходящих негабаритных грузов.Коробки с половинными прорезями: состоят из одной части с приклеенными, прошитыми или приклеенными скотчем соединениями производителя, а также верхними и нижними клапанами. Они поставляются плоскими, готовыми к использованию и требуют закрытия с помощью прилагаемых клапанов. Выберите количество запасов. Коробки с продуктами в настоящее время можно печатать только на внешней стороне. Выберите из гофрокороба высшего качества премиум-класса. Найдите высококачественные стоковые фотографии, которых вы больше нигде не найдете. Конечно, это так. M.alibaba.com нашла для вас 2 344 изображения гофрокоробов.Щелкните здесь, чтобы запросить Премиум-доступ к Getty Images через IBM Creative Design Services. Глобальный исследовательский отчет «Рынок гофрированных картонных коробок» за 2020–2026 годы представляет собой исторический обзор и подробное исследование текущего и будущего рынка индустрии гофрированных картонных коробок.

Хрутик Значение имени, Салала, Оман Погода, Мощный Молот Сомнения, Работа в отеле в Варшаве, Польша, Адаптер Speakon Female для XLR Male, Аксессуары для Kitchenaid Pro 5 Plus, Страница головоломки вычеркнута 22 июня 2020,

Типичная гофра рельсов из-за плохих условий прокатки [Фото Р....

Контекст 1

... вибрация, вызванная гофрированием рельсов, вызывает ухудшение балласта, износ колес, визг и другие воздействия на окружающую среду. Неправильное качение колесной пары в станинах и образование гофров рельсов или спящих волн, обычно возникающих на криволинейных участках пути, показанных на рисунке 1, должны быть обнаружены системой мониторинга. ...

Context 2

... можно увидеть на Рис. 8 и Рис. 9. Используемый в сигналах метод сглаживания основан на прерывистой аппроксимации Галеркина-Голея.Деление зависит от скорости, что позволяет распознать гофру. Теперь можно оборудовать поезд системой мониторинга, разработанной SKF. Одна из типовых систем SKF проиллюстрирована на рис. 10. Система способна контролировать производительность прокатки, а система привода - к. Рис. 10. Мониторинг событий качения колесных пар (источник: ...

Context 3

... прерывное приближение Галеркина-Голея. Деление зависит от скорости, что позволяет распознать гофру .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
