Дифавтомат от чего защищает: Дифференциальный автомат

Что такое дифавтомат, для чего применяют, схемы, как подключить

Из статьи вы узнаете, что такое дифавтомат и для чего применяют, какие бывают, устройство и принцип действия устройства, принципиальная схема, расшифровка обозначений на корпусе, как подключить.

СОДЕРЖАНИЕ:

Безопасность – это важно

При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.

Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).

Ниже рассмотрим следующие вопросы:

• Что это за изделие?
• Для чего применяют, и какие виды дифавтоматов бывают?
• Из каких элементов он состоит, и как работает?
• Как расшифровать обозначения и подключить дифавтомат?
• В чем причины срабатывания?

Определение дифавтомата

Дифференциальный автомат — защитное устройство, которое устанавливается в низковольтной сети для обеспечения ее комплексной защиты.

В одном аппарате объединяется две функции — автоматического выключателя (отсечки) и УЗО.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве.

Сфера применения

Дифавтомат применяется для решения следующих задач:

• Защиты определенного участка сети от протекания повышенных токов, возникающих в случае КЗ или перегрузки.
• Предотвращения пожара или попадания людей под действие напряжения из-за появления утечки, возникающей по причине некачественной изоляции проводов или выхода из строя бытовых приборов.

В первом случае дифференциальный автомат работает как автоматический выключатель, а во втором — как УЗО (устройство защитного отключения).

Какие виды бывают?

Дифференциальный автомат — универсальный аппарат, который может с легкостью применяться в одно-, так и трехфазных сетях.

В первом случае используются изделия с двумя полюсами, а во втором — с четырьмя.

Читайте также:

Конструктивные особенности, принцип действия и схема дифавтомата

Рассматривая обозначение устройства по ГОСТ, несложно выделить конструктивные элементы защитного аппарата.

К основным стоит отнести:

• Дифференциальный трансформатор;
• Группа расцепителей (тепловой и электромагнитный).

Каждый из элементов выполняет определенные задачи. Рассмотрим их подробнее.

Дифтрансформатор — устройство с несколькими обмотками, число которых напрямую зависит от количества полюсов.

В его задачу входит сравнение нагрузочных токов в каждом из проводников. В случае расхождения показателей появляется ток утечки, который направляется в пусковой орган.

Если параметр выше определенного уровня устройство отключает электрическую цепь посредством разделения силовых контактов дифавтомата.

Для проверки работоспособности предусмотрена специальная кнопка, чаще всего подписываемая, как «TEST». Она подключена через сопротивление, которое подключается двумя способами:

• Параллельно одной из существующих обмоток;
• Отдельной обмоткой на трансформатор.

После срабатывания кнопки пользователь искусственно формирует ток небаланса. Если дифавтомат исправен, он должен отключить цепь. В противном случае делаются выводы о неисправности аппарата.

Следующий элемент дифавтомата — электрический расцепитель. Конструктивно он имеет вид электрического магнита с сердечником.

Назначением элемента является воздействие на отключающий механизм. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Чаще всего это бывает при появлении КЗ в низковольтной сети. Особенность расцепителя заключается в срабатывании без выдержки времени. На отключение питания уходят доли секунды.

В отличие от электромагнитного, тепловой расцепитель защищает не от КЗ в цепи, а от перегрузок. В основе узла лежит биметаллическая пластинка, через которую протекает нагрузочный ток.

Если он выше допустимого значения (номинального тока дифавтомата), происходит постепенная деформация этого элемента. В определенный момент пластина из биметалла постепенно изгибается.

В определенный момент она воздействует на отключающий орган защитного устройства. Задержка времени теплового расцепителя зависит от тока и температуры в месте установки. Как правило, эта зависимость имеет прямо пропорциональный характер.

На кожухе дифавтомата прописывается нижний предел (указывается в мА). Кроме тока утечки, указывается и номинальный ток расцепителя. Более подробно о маркировке аппарата поговорим ниже.

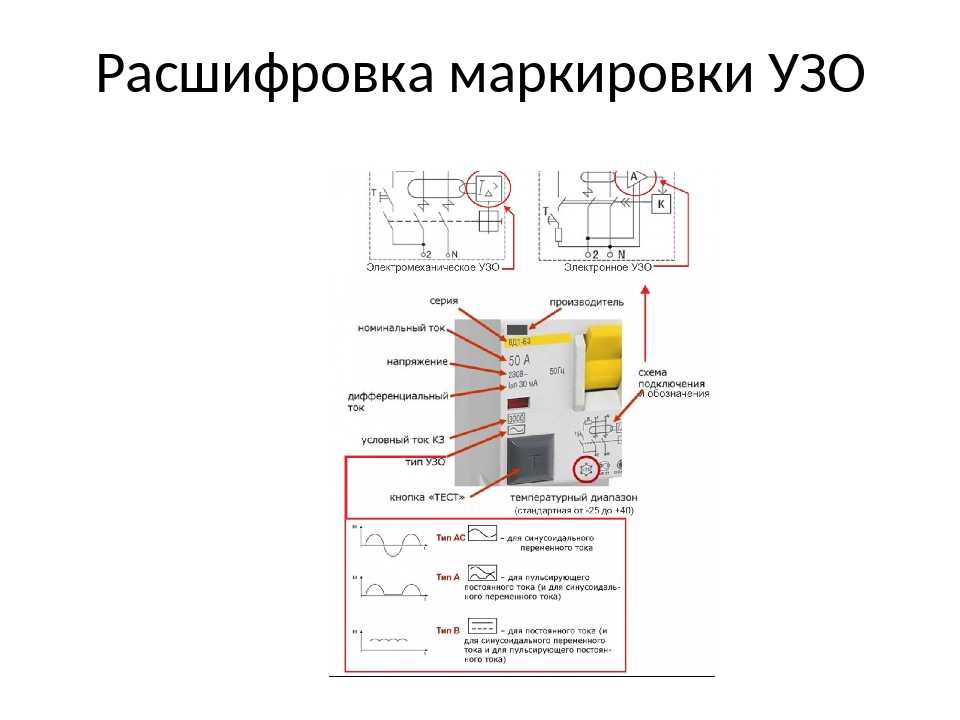

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

• АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
• С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
• 230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
• In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
• Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема. Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание.

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Как подключить устройство?

Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.

Здесь возможны следующие варианты:

• Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
• Наличие заземления — существуют сети с заземлением или без него.
• Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.

С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.

Рассмотрим основные способы подключения в щитке:

1. Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.В приведенной схеме видно, что «земля» идет отдельно и объединяется с шиной заземления. К ней же подключаются все проводники (PE) от электрических приборов. Ключевое значение имеет подключение «нуля», который выведен из дифавтомата. Его объединение с другими «нулями» электрической сети запрещено. Это объясняется разницей величин токов, проходящих по каждому из нулевых проводников, из-за чего дифференциальный автомат может срабатывать.
2. Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
3. Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу. Если у вас в низковольтной сети также нет «земли», перед установкой дифавтомата желательно полностью поменять проводку в доме. В противном случае в сети может быть ток утечки, из-за которого будет срабатывать УЗО.
4. Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.

По каким причинам может сработать дифавтомат?

В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.

С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).

Рассмотрим каждый из вариантов более подробно:

Срабатывание без нагрузки.

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.

Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.

В такой ситуации АВДП может срабатывать ложно.

Причиной проблемы может быть:

• Поврежденная изоляция;
• Наличие скруток;
• Просчеты в расположении распредкоробок;
• Электрофурнитура.

Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.

Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.

Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.

При замыкании «нуля» и «земли».

Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.

Читайте по теме — эффективные способы защиты электроприборов с помощью специальных устройств.

Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.

С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.

1. В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
2. При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

Читайте по теме — как действует электрический ток на организм человека.

Итоги

Дифференциальный автомат — полезное устройство, способное защитить от КЗ и токов утечки в низковольтной сети.

Для его правильного применения важно знать правила подключения и эксплуатации, а также особенности диагностики неисправности в случае срабатывания аппарата. Полезно почитать — как выполнять монтаж электропроводки в деревянном доме.

Tags: Электробезопасность

УЗО против дифавтомата – что лучше?

← Дешевле, но лучше? Да, это реально!   ||   Распределительные щиты Univers с силовыми и слаботочными модулями → Оговоримся сразу, что название было задумано другое — «Решение электрической схемы на УЗО или дифавтоматах – что лучше?», и оно звучит правильнее. Но поскольку запросы в поисковиках задаются именно такие, как в названии во главе, решили его не менять. Итак, УЗО защищает жизнь человека при его прикосновении к токоведущим частям на которых имеется фазное напряжение. УЗО в момент прикосновения должно отключиться, сохранив человеку жизнь. Кроме того, протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто. Тогда УЗО выполняет противопожарную функцию. Помним, что УЗО не защищает от перегрузки и короткого замыкания, для такой защиты УЗО устанавливают с одним автоматом или группой автоматических выключателей. С другой стороны, дифавтомат – это и есть УЗО и автоматический выключатель в одном корпусе. И он защищает линию от перегрузки, короткого замыкания и утечки тока. И, поскольку дифавтомат выполняет больше защитных функций линии, получается – это лучшее решение по сравнению с УЗО. Когда мы сравниваем одно УЗО и один дифавтомат так и есть. Однако когда мы сравниваем УЗО с группой автоматических выключателей и группу дифавтоматов для группы линий, сравнение уже не в пользу дифавтомата. Почему? Потому что становится актуальной стоимость решения. А оно лучше у УЗО с группой автоматов. Автоматический выключатель значительно дешевле дифавтомата, а УЗО можно поставить общее не на один автомат, а на группу. При том, что функционал решения будет таким же, как в случае с группой дифавтоматов. Как работает УЗО На схеме УЗО изображен человек, который прикосновением к токоведущему проводнику создал ток утечки. Сразу возникла разница между входящим и выходящим током, и когда эта разница достигает 30 мА, дифференциальный трансформатор формирует сигнал на расцепитель, который отключает линию, и сохраняет человеку жизнь. Следующая схема отображает наглядную разницу в подключение УЗО и группы автоматических выключателей и подключения группы дифференциальных выключателей. Итак, по стоимости первое решение (на УЗО) будет ниже, чем второе, т. к. дифавтомат – дорогое устройство. Кроме того есть другие различия: Занимаемое место. Первое решение на схеме на УЗО занимает меньше места – 5 стандартных мест против 6 стандартных мест с дифавтоматами. Ремонтопригодность. Замена автоматического выключателя значительно дешевле замены дифференциального выключателя. Оперативная диагностика. В случае срабатывания одного из узлов схемы на УЗО, мы сразу видим причину отключения: сработало УЗО – утечка тока, автоматический выключатель – перегрузка или короткое замыкание. Большинство же дифавтоматов к сожалению не имеют индикатора причины своего отключения. Подключение. В дифавтомате соединения установлены уже внутри корпуса. Остается только подключить входящие и отходящие линии. В решении с УЗО и группой автоматов необходимо еще коммутировать приборы между собой. Надежность. Известно, чем проще устройство, тем оно надежнее работает. В этом отношении дифавтомат проигрывает. Принцип конструкции. УЗО и дифавтоматы выпускаются двух видов конструкции: электромеханическое и электронное. Однозначно преимущество у электромеханического, поскольку оно продолжает работать при обрыве нуля. Функционал. Об этом редко кто задумывается. Чем УЗО может отличаться от УЗО, кроме класса производителя и конструктива? Типом «А» и типом «АС». Тип «А» — современная разработка, она «видит» все цифровые электронные электроприборы и следит за их безопасностью и защищает человека от утечек, которые могут исходить от них. Тип «АС» способен отработать утечку в проводке, розетках и удлинителях лишь до блоков питания ваших любимых гаджетов. Так что тип «А» однозначно лучше и полноценнее в защите жизни. Мы считаем, что решение на УЗО и группе автоматических выключателей рациональнее и правильнее применять при распределении тока по четырем и более линиям. Если линий меньше, несколько дифавтоматов станут простым и однозначным решением по защите цепи. Самое главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током. Более подробную информацию по системам электрооборудования можно получить в офисе компании «Электроплан ТНС» или оставить заявку и интересующие Вас вопросы по электронному адресу [email protected]. Дешевле, но лучше? Да, это реально! Уникальное решение от HAGER для жилых и небольших систем распределения электроэнергии Устройства защиты от утечки тока с встроенной защитой от перегрузки по току RCBO3, RCBO4 Hager HAGER — Силовой и слаботочный распределительный щит в одном корпусе Уличные распределительные щиты из антивандального полиэстера Emiter

Устройство

, принцип работы, назначение

Дифференциальный автомат представляет собой низковольтное комбинированное электрическое устройство, совмещающее в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве.

В этой статье мы рассмотрим устройство, назначение и принцип работы дифавтомата.

• Назначение
• Устройство и принцип действия
• Область применения

Назначение

Кратко рассмотрим, зачем нужен дифавтомат. Внешний вид его изображен на фото:

Во-первых, этот электроаппарат служит для защиты участка электрической сети от повреждения из-за протекающих через него сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражения электрическим током из-за утечки электроэнергии через поврежденную изоляцию кабеля линии электропроводки или неисправный бытовой прибор (функция устройства защитного отключения).

Устройство и принцип работы

Для начала даем обозначение на схеме по ГОСТу, по которому хорошо видно из чего состоит дифавтомат:

Обозначение показывает, что основные элементы конструкции Дифавтомата являются дифференциальный трансформаторный (1), электромагнитный (2) и тепловой (3) расцепители. Ниже мы кратко опишем каждый из вышеперечисленных элементов.

Дифференциальный трансформатор имеет несколько обмоток в зависимости от числа полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходе вторичной обмотки трансформатора появляется так называемый ток утечки. Он поступает к пусковому органу, который без промедления осуществляет отключение силовых контактов автомата.

Также стоит отметить кнопку проверки работоспособности защитного устройства «ТЕСТ». Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из имеющихся. При нажатии на эту кнопку сопротивление создает искусственный перекос токов — возникает дифференциальный ток и дифференциальная машина должна работать, что свидетельствует о ее исправном состоянии.

Электромагнитный расцепитель представляет собой электромагнит с сердечником, воздействующий на расцепляющий механизм. Этот электромагнит срабатывает, когда ток нагрузки достигает порогового значения — обычно это происходит при коротком замыкании. Это высвобождение происходит мгновенно, за доли секунды.

Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно представляет собой биметаллическую пластину, которая деформируется, когда протекающий через нее ток нагрузки превышает номинальный для данного узла. При достижении определенного положения биметаллическая пластина воздействует на механизм отключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с временной задержкой. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

На корпусе указан порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором срабатывает неограниченное время) в А. Пример маркировки на корпусе — С16 А/30 мА. При этом маркировка «С» перед номиналом указывает на частоту срабатывания электромагнитного расцепителя (класс аппарата). Буква «С» означает, что электромагнитный расцепитель сработает при превышении номинала 16А в 5-10 раз.

На видео ниже подробно описано, как работает дифавтомат и из чего он состоит:

Область применения

Зачем использовать дифференциальный автомат, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию ?

Основное преимущество дифавтомата — компактность. Он занимает меньше места на DIN-рейке в электрощите, чем в случае установки двух отдельных устройств. Эта особенность особенно актуальна, если в распределительном щите необходимо установить несколько УЗО и автоматических выключателей. В этом случае путем установки дифавтоматов можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его размеры.

Дифференциальный автомат широко применяется для защиты электропроводки практически везде, как в быту, так и в помещениях другого назначения (в различных учреждениях, на предприятиях).

Дифавтомат ничем не уступает УЗО и аналогичным по характеристикам выключателю, поэтому ограничений в его использовании нет. Данное защитное устройство может быть установлено как на вводе (в качестве резервного), так и на отходящих линиях электропроводки для обеспечения пожарной безопасности, безопасности человека в отношении поражения электрическим током, а также для защиты от перегрузок по току.

Вот мы и рассмотрели устройство, назначение и принцип работы дифавтомата. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Схема подключения дифференциального автомата
• Как найти короткое замыкание в сети
• Что такое УЗО в электрике

Опубликовано: 01.03.2017 Обновлено: 03.11.2017 Пока без коментариев

по назначению, по параметрам и схемам

Все больше людей задумываются о необходимости защиты домашней электросети от возможных утечек, перегрузок и коротких замыканий. Средства защиты чаще всего имеют немалую стоимость, но негативное влияние этих факторов приводит к еще более неприятным последствиям в виде дорогостоящего ремонта или необходимости полной замены бытовой техники. Чтобы правильно выбрать оборудование, нужно знать, как оно работает, а также чем отличается УЗО от дифавтомата.

Содержание

1. Функциональная цель
2. Почему устройства выключают
3. Различия в внешности
4. Важные тонны
5. Установка цепных выключателей

Функциональная цель

. вся электрическая сеть

УЗО срабатывает, если в подключенной к нему сети зафиксирована разница между токами в нулевом и фазном проводах, так как это свидетельствует об утечке. Такая ситуация чревата серьезными последствиями, наиболее опасным из которых является поражение человека электрическим током при прикосновении к поврежденному оборудованию.

Однако, если сразу включить все электроприборы, находящиеся в помещении и образовать серьезную перегрузку, УЗО не сработает. Проводка, если нет других вариантов безопасности, будет гореть вместе с этим устройством.

С помощью УЗО не удастся обеспечить безопасность электрической сети от возможного возникновения в ней короткого замыкания или чрезмерной нагрузки. Установив такое оборудование в свою сеть, вы не сможете добиться защиты от каких-либо внештатных ситуаций.

Дифференциальный автомат – это специальное устройство, совмещающее в себе функции УЗО и автоматического выключателя. Установка дифавтомата в доме обеспечивает гарантированную безопасность электрической сети.

Отличие дифавтомата от УЗО в том, что первый обеспечивает полную защиту от протечек, коротких замыканий и повышенных нагрузок, чего нельзя добиться с помощью УЗО.

Есть еще несколько обстоятельств, на которые важно обратить внимание при выборе того или иного устройства. В первую очередь это касается наличия свободного места на DIN-рейке распределительного щита. УЗО, независимо от того, о какой конкретно модели идет речь, должно иметь собственную защиту от короткого замыкания или перегрузки. Вдобавок к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного места. Если на приборной панели нет свободного места для установки всего этого оборудования, вопрос выбора отпадает сам собой.

Если основной задачей является обеспечение защиты от любых неприятностей крупной бытовой техники вроде стиральной машины или бойлера, достаточно будет оснастить электросеть простым дифференциальным автоматом. Главное в этой ситуации правильно подобрать модель, технические характеристики которой будут соответствовать имеющейся нагрузке.

Если требуется обеспечить защиту от повреждения всей линии электропроводки, в которую войдут каждая розетка, светильник и все другое оборудование, подключенное к сети, может быть поставлено УЗО и автоматический выключатель. Эта комбинация часто используется как наиболее рациональное решение. Если нагрузка на сеть со временем увеличивается, дифференциальный автоматический выключатель будет постоянно отключать питание внутри помещения из-за перегрузки, и его необходимо будет заменить, чтобы выдержать более высокий номинальный ток. При использовании УЗО достаточно просто поменять автоматический выключатель.

Следует также учитывать финансовый вопрос. Если защита отдельного участка электропроводки, которая будет обеспечиваться с помощью УЗО и автоматического выключателя, по тем или иным причинам выйдет из строя, потребуется менять только одно устройство. При поломке дифференциального автомата его необходимо полностью заменить, а это будет на порядок дороже.

При выходе из строя УЗО по каким-либо причинам электроснабжение в доме или квартире при необходимости можно восстановить, поставив между нагрузкой и выключателем специальную перемычку. При возникновении подобных проблем с дифференциальными автоматами восстановление питания придется проводить только с применением резервного автомата.

Почему отключаются устройства

Дифференциальный автомат и УЗО можно отключить разными способами. УЗО отключается при обнаружении тока утечки в сети. Если автоматический выключатель, обеспечивающий защиту УЗО, отключен, это свидетельствует о коротком замыкании или чрезмерной нагрузке. Если отключился дифференциальный автомат, причину можно определить с помощью специализированного механического индикатора, которым оснащено большинство подобных устройств. Индикатор работает только при утечке.

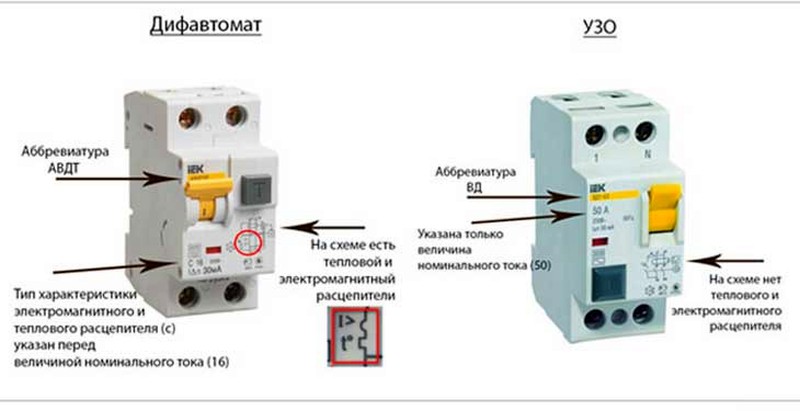

Различия во внешнем виде

Сами по себе УЗО и дифференциальный автомат имеют схожий внешний вид по размерам и форме. В связи с этим приобретать устройство лучше при поддержке опытного электрика. Однако полезно знать основные тонкости выбора таких устройств.

Во-первых, следует обратить внимание на текущую маркировку. Если на корпусе устройства присутствует только обозначение силы тока, речь идет об УЗО. Если есть еще и латинская буква, то это дифференциальный автомат. Довольно часто современные производители предпочитают писать на корпусе сразу полное название, но такой подход встречается далеко не всегда.

Если защитное устройство изготовлено в России, перед цифровыми обозначениями прописывается ВД (дифференциальный выключатель). В связи с этим проблемы с выбором чаще всего возникают, когда вы хотите купить оборудование иностранных компаний.

Важные тонкости

Одно УЗО может быть подключено к группе из нескольких автоматических выключателей как один из вариантов обеспечения экономичной защиты.

Современные УЗО могут иметь разные пороги срабатывания. Если говорить о защите оборудования, которое подключается, например, к водопроводу или газопроводу, следует обратить внимание на устройство, в котором указан ток отключения 0,01 А.
