8. Общие рекомендации

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

• резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
• накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки.

Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

• сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
• тщательно очищают посадочное отверстие;
• аккуратно забивают анкерный болт с гайкой при помощи молотка;
• затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др. ). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

С шестигранной головкой

Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

Порядок установки анкерного болта с шестигранной головкой

Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

Ударные

Анкерные болты данного типа состоят из:

• полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
• ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
• гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

Монтаж ударного анкерного болта

Четырехсегментные

В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

Установка 4-сегментного анкера

Забивные

Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

Крепление забивного анкера

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

7 правил при установки анкерного болта

Такой крепежный элемент из металлического материала как анкер очень востребован на современном рынке строительства. Он помогает продлить срок службы многих элементов строительства. Крепление, произведённое с помощью анкерного болта, выдерживает колоссальные нагрузки. Это делает этот вид соединения еще более популярным. Проводить соединение с помощью такого крепежного элемента достаточно просто. Этот навык легко освоить даже не совсем профессиональному строителю. Однако, при установке анкерного болта необходимо соблюдать некоторые правила. Чтобы понять это, нужно разобраться в особенностях такого крепежа и его сфере использования.

Особенности крепежа, влияющие на правила крепления

До того, как анкеры вошли в использование у строителей, для крепления в каменные сооружения использовались болты и шурупы. Они не могли обеспечить должное и надежное соединение. Такая особенность портила функциональные возможности конструкции и делает не надежными.

Сложно представить себе крепление, которое надежнее анкерного болта. Он может быть с химическим алгоритмом крепления и механическим. Химическое крепление предполагает капсулу с клеем, которая входит в стену и раздавливается там под давлением вкручиваемого крепежа. Этот тип крепления достаточно надежный, но имеет серьёзный недостаток. Нужно ждать время до полного застывания клеевой смеси внутри стены или другой конструкции. При этом, анкер отличают незаменимые достоинства. Он дает возможность надежно закрепить что-либо в полой конструкции, в которой негде зацепить привычный якорный болт.

В основном в строительной сфере сегодня используется анкер не с клеевой начинкой, а работающий по принципу увеличения силы трения. За счет особенностей конструкции и вкручивания дополнительного элемента анкер расширяется и крепится намертво в конструкции.

Механические болты для крепления делятся:

·   Анкер клинового типа. Представляет собой гильзу с внутренними кольцами. В пройму гильзы забивается клин и этим расширяет ее края. Иногда расширение проводится отдельным клином, который после изымается и заменяется резьбовой шпилькой. Чтобы надежно зафиксировать клиновый анкерный болт нужно четко соблюдать диаметр просверла для анкера и допусков.

·   Забиваемый тип анкера. Это особенный вид анкерного болта не имеет дополнительного клина, который действует как расширитель. Края гильзы выполнена металла, который легко поддается деформации. Они искажают свои формы при забивании анкера в стену и таким образом крепятся в ней. Анкеры забивного типа применяют в монолитны стенах. Они требуют точности в размерах отверстия.

·   Анкер разжимного типа. Такой тип болтов достаточно распространен и универсален. Он используется в тонких стенах и даже листовых конструкциях. Анкер представляет собой колбу с прорезями. Благодаря им, стенки раскрываются лепестками при закручивании.

·   Анкер распорного типа. Это самый распространенный вид анкерного болта. Он достаточно востребован в строительстве, так как не требует соблюдения размеров глубины отверстия под анкер. Однако, ширину отверстия стоит измерить и соблюсти. Гильза расширяется в задней части после закручивания втулки в виде конуса. Этот тип анкера распространен, но применяется только в бетоне и кирпичных конструкциях.

Чтобы изготовить анкерный болт используют качественные материалы, которые способны выдержать большую нагрузку и давление. Нержавеющая сталь сверху также покрывается дополнительным защитным покрытием. Это помогает избежать коррозии. Для каждого типа анкеров установлены нормы. Они определяют номинальную возможность изделия и его допустимую нагрузку.

Основные правила для установки анкерного болта

При проведении монтажа анкерного крепежа используются молот, перфоратор с буром необходимого диаметра и пылесос. Чтобы просверлить дыру в бетоне понадобятся сверла с напылением, которое устойчиво к бурению твердых материалов.

Установить анкер очень просто. Нет никакой необходимости его разбирать. Он продается в полностью укомплектованном виде. Он легко крепит разные конструкции и широко применяется в разных сферах. Все основные правила установки анкерного болта можно рассмотреть на самом его распространенном типе – распорном анкере. К основным правилам монтажа анкерного болта можно отнести:

1. Выбирая длину анкерного крепления, нужно учитывать толщину штукатурного и других слоев. Именно в бетон, анкерный болт должен углубиться на 5 см.


2. Важно с первого раза правильно рассчитать место установки анкера. Демонтировать его очень сложно.

3. Отверстие под крепеж должно соответствовать его диаметру. Анкер должен входить с усилием.

4. Отверстие необходимо очистить от мусора с использованием пылесоса или щетки.

5. Анкер вбивается легким ударом молотка.

6. После полного введения, гай  ку закручивают ключом до конца.

7. При установке анкера нужно учитывать потенциальную нагрузку на него. При углублении гайки в штукатурку нужно докрутить ее и использовать дополнительно вторую гайку сверху.

Нужно помнить, что распорный анкерный болт нельзя монтировать в пустотелый кирпич. Отдельные правила существуют для установки анкерных болтов в конструкцию фундамента. Как правило, это делают до заливания бетона. Важно соблюдать их расстояние и расположение вертикально. После установки их нужно закрыть полиэтиленовой пленкой, для избежание попадания на них бетонной смеси.

Для того, чтобы определить необходимый тип анкера, нужно оценить способ его крепления и предполагаемую нагрузку на крепёж в дальнейшем. Также немаловажным является выбрать анкер только от надежного производителя, который отвечает за качество товара.

На сайте Машкрепеж Вы найдете большой ассортимент метизов: болты, гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019

Как крепить анкерный болт с кольцом

Автор статьи: pkmetiz. ru

Содержание

• 1 Виды анкерных болтов
  • 1.1 Анкерные болты с гайкой
  • 1.2 Анкерный болт с кольцом
  • 1.3 Анкерный болт с крюком
  • 1.4 Распорный анкерный болт
  • 1.5 Двухраспорный анкерный болт
• 2 Как закрепить анкерный болт
  • 2.1 Видео: Как крепить анкерный болт

При необходимости монтажа массивного и тяжелого предмета или элемента конструкции на стену или потолок наиболее надежным вариантом будет крепление анкерными болтами. Это метизы, рассчитанные на эксплуатацию в наиболее тяжелых условиях. Например, с их помощью крепят оптоволоконные провода, протянутые между зданиями. Они создают значительные нагрузки, которые без проблем выдерживают анкеры.

Использование анкерных болтов оправдано при соблюдении двух условий:

• требуется закрепить тяжелый груз;
• основание выполненное из твердого, плотного материала.

Использовать анкеры можно только по бетону, полнотелому кирпичу, природному камню, другим плотным стройматериалам. Материал малой плотности не удержит такой крепеж. Рассмотрим основные виды анкерных болтов, их особенности и способы монтажа.

Виды анкерных болтов

Для решения монтажных задач сегодня применяются многочисленные виды анкерных болтов. Это позволяет подобрать крепеж для монтажа разных типов грузов в разных условиях. В том числе есть узкоспециализированные метизы, рассчитанные только на определенные грузы.

Основные разновидности анкерных болтов:

• с гайкой;
• с крюком;
• с кольцом;
• распорные;
• двухраспорные.

Анкерные болты с гайкой

Классический тип крепежа, оптимальный вариант как крепить анкерный болт в стену. Метиз состоит из таких частей:

• шпилька клиновым распором;
• корпус анкера – металлическая втулка;
• гайка;
• шайба.

Анкер вставляется в предварительно просверленное монтажное отверстие. При навинчивании гайки на шпильку происходит расклинивание втулки. Ее корпус распирается. В результате возникает значительная сила трения между втулкой и стенками отверстия в строительном материале. Благодаря этому, крепежный элемент плотно садится и выдерживает большой вес закрепляемого груза.

Чтобы обеспечить надежность монтажа, крепить анкер необходимо в прочный строительный материал – бетон, кирпич, природный камень.

Анкерный болт с кольцом

На конце болта расположено кольцо. При монтаже оно служит опорой для вертикально закрепляемого груза. Метод, как установить анкерный болт с кольцом, не отличается от технологии монтажа предыдущих видов крепежа. Анкер устанавливается в просверленное монтажное отверстие. При закручивании стержня втулка распирается и надежно фиксируется в теле материала.

Анкер этого типа подходит для монтажа кабельных растяжек между зданиями. Кроме того, использование метизов этого типа – оптимальный вариант, как крепить анкерный болт в потолок, например, для монтажа люстры.

Анкерный болт с крюком

Конструктивно этот тип анкер практически не отличается от предыдущего типа. Основная разница состоит в наличии монтажного крюка на конце стержня, закручиваемого во втулку. Крепежный элемент хорошо подходит для монтажа канатов, кабеля, троса, навески грузов. Благодаря крюку, закрепленный груз можно легко снять при необходимости.

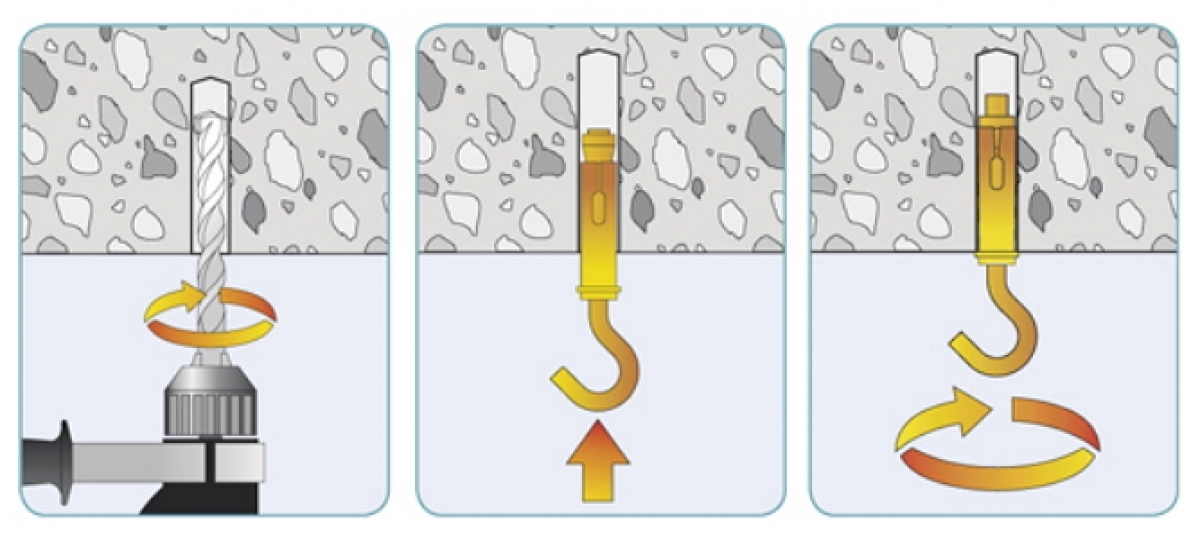

Технология, как крепить анкерный болт с крюком, аналогична способу монтажа модели с гайкой.

Распорный анкерный болт

Этот тип анкера отличается от предыдущих по конструкции и способу монтажа. Он монтируется только в плотный бетон. При его креплении не используются резьбовые детали. Основным рабочим элементом является шток, изготовленный из высокопрочного сплава.

Для крепления такого анкерного болта в стене его устанавливают в отверстие, просверленное в материале основы. После этого необходимо сильно ударить молотком по штоку. При забивании он расклинивает втулку, обеспечивая надежную фиксацию. В закрепленный анкер вкручивается шпилька с гайкой или болт. Это позволяет создать резьбовой узел для крепления груза.

Распорные анкерные болты имеют ограниченную грузоподъемность по сравнению с другими разновидностями. Однако для бытовой сферы его характеристик вполне достаточно.

Двухраспорный анкерный болт

Двухраспорный анкерный болт – улучшенный вариант традиционного анкера с гайкой. Особенность его конструкции состоит в двойной металлической трубке. Таким образом обеспечивается намного более сильный распор в конечной и средней части крепежного элемента. Такая конструкция обеспечивает более равномерную нагрузку на рабочую часть метиза, что повышает надежность соединения, позволяет выдерживать более значительные нагрузки, увеличивает срок службы.

Как закрепить анкерный болт

Технология крепления грузов или оборудования анкерными болтами на полу, стене или на потолке отличается простотой. Даже начинающий мастер легко освоит ее, просмотрев пару видео. Также вам поможет наше простое пособие по креплению анкерными болтами.

В первую очередь нужно выполнить точную разметку монтажных отверстий. Для их сверления важно правильно подобрать размер бура или сверла. Учитывая большой диаметр отверстия под анкер, при ошибке исправить ситуацию будет непросто. Поэтому выбору бура уделяется особое внимание. Его диаметр должен соответствовать диаметру втулки анкерного болта. Длину инструмента важно выбрать не короче крепежа и предусмотреть небольшой запас. Если ошибиться с длиной, придется тратить силы и время на то, чтобы достать анкер из отверстия, которое нужно будет досверливать.

В просверленном отверстии остается пыль и мусор, которые будут препятствовать нормальной установки крепежа. Не рекомендуется выполнять продувку ртом. Используйте для этого ручной насос или пылесос. После продувки установите анкер в отверстие. Он должен заходить в него с усилием. Лучше всего, если для установки приходится выполнять легкие удары молотком.

Далее остается только расклинить гильзу анкера. В классической конструкции анкерного болта с гайкой эта операция выполняется закручиванием гайки. После ее завинчивания до упора шпилька распирает гильзу и надежно фиксирует ее в отверстие. Далее можно открутить гайку, закрепить на шпильке груз и зафиксировать его обратным навинчиванием гайки.

На этом монтаж закончен. Эта задача не представляет никакой сложности. Главное, не экономить на качественных метизах.

Видео: Как крепить анкерный болт

Установка анкерных болтов в фундамент

Содержание

1. Фундаментные анкерные болты: назначение, виды и монтаж.
2. Установка анкерных болтов в фундамент.
3. Материалы для изготовления анкерных болтов.
4. Фундаментные болты.
5. Назначение крепежа.
6. Виды анкерных болтов для фундамента.
7. Установка фундаментных болтов.
8. Классификация анкерных болтов.
9. Установка анкерных болтов в фундамент.

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

1. Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
2. Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
3. Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
4. С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
5. С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
6. Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Установка анкерных болтов в фундамент.

Установка анкерных болтов бетонировании.

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

1. Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
2. Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
3. Расстояние между анкерами должно быть в два раза больше глубины вхождения.
4. После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
5. Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Фундаментные болты.

Установка анкерных болтов.

Фундаментные болты для строительных работ.

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Виды анкерных болтов для фундамента.

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Виды анкерных болтов.

Основные виды анкерных болтов.

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.

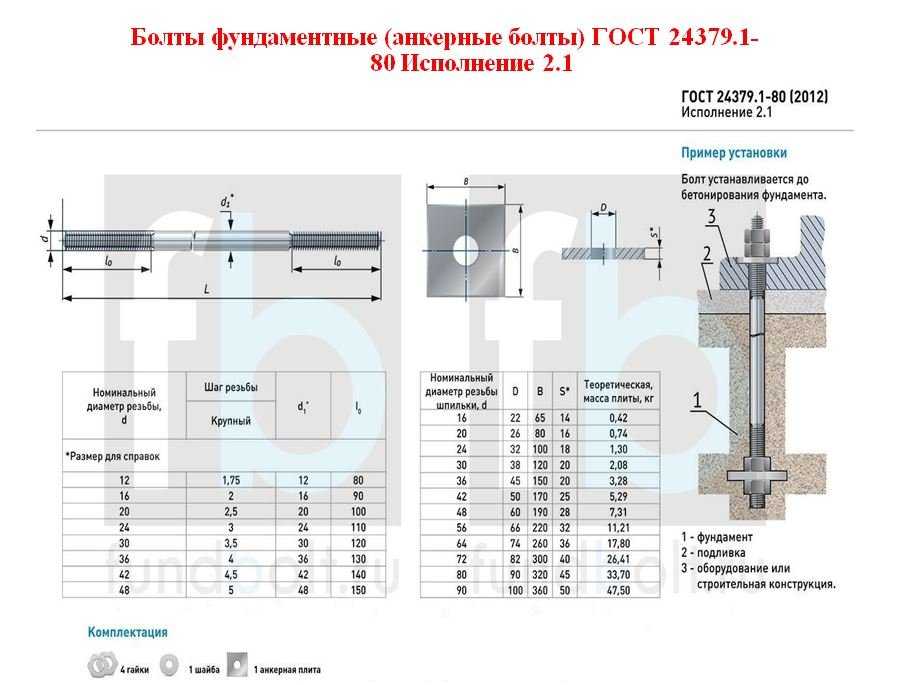

2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

• В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1. 1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
• Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
• Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
• Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
• Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
• Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов.

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Типы и конструкция фундаментных болтов.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент.

Установка анкерных болтов в фундамент.

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.



Рекомендация: Общая обзорная статья, из нее узнаете об установке анкерных болтов в фундамент. Болты необходимы для крепления конструкций к фундаменту. Если конструкции большие и имеют большой вес, то позаботьтесь о точной разметке и правильного без перекосов установке болтов. В противной случае вам будет сложно установить тяжелые конструкции.

Инструкция по креплению клиновым анкером (анкерным болтом). Установка/Крепление сейфа



Инструкция по креплению клиновым анкером (анкерным болтом). Установка/Крепление сейфа | Сейфы в Днепре (Днепропетровске). Цены. Купить с доставкой. Интернет-магазин «Сейфы.Укр»

Перейти к основному содержанию

• Главная
• Сейфы
• Верстаки
• Шкафы
• Двери
• Доставка
• Оплата
• Информация
  • Инструкции
  • Статьи
  • Блог
  • Отзывы
  • Консультация Юриста
  • Социальные Сети
  • Видео
• Контакты

Вы здесь

Главная » Все инструкции » Инструкция по креплению клиновым анкером (анкерным болтом). Установка/Крепление сейфа

Клиновой анкер (анкерные болты) разработан для сквозного монтажа тяжелых и умеренно тяжелых элементов и конструкций.

Применяется клиновый анкер в следующих материалах:

• бетон
• природный камень
• полнотелый кирпич

При установке анкеров (анкерных болтов) следует помнить, что расстояние между точками крепления и от края основания очень сильно влияют на нагрузку. При сокращении расстояний нагрузки уменьшаются.



Установка Анкера:

1. Просверлите отверстие в соответствии с таблицей

2. Прочистите отверстие щеткой

3. Забейте анкер с помощью молотка

4. Затяните гайку с усилием до упора



Параметры установки клиновых анкеров

где

d — диаметр сверла

t — толщина прикрепляемого материала

L — длина анкера

m — мин. глубина сверления

h — мин. глубина установки анкера

Размер анкера	Длина анкера (L) мм	Диаметр сверла (d), мм	Минимальная глубина сверления (m), мм	Минимальная глубина установки (h), мм
8/80	80	8	60	48
10/112	112	10	75	68
12/118	118	12	90	81
12/148	148	12	90	81
12/178	178	12	90	81



Tags:

Как установить сейф в стену/пол

Как установить сейф

Как прикрепить сейф

Как прикрутить сейф

]]>]]>

Каталог

]]>]]> ]]>Бухгалтерские]]>	]]>]]> ]]>Взломостойкие]]>	]]>]]> ]]>Огнестойкие]]>	]]>]]> ]]>Огневзломостойкие]]>	]]>]]> ]]>Шкафы-Сейфы]]>
]]>]]> ]]>Простые]]>	]]>]]> ]]>Оружейные]]>	]]>]]> ]]>с Деревом]]>	]]>]]> ]]>На Заказ]]>	]]>]]> ]]>Встраиваемые]]>
]]>]]> ]]>Биометрические]]>	]]>]]> ]]>Депозитные]]>	]]>]]> ]]>со Стеклом]]>	]]>]]> ]]>Тайники]]>	]]>]]> ]]>Двери-Сейфы]]>
]]>]]> ]]>Дата-Сейфы]]>	]]>]]> ]]>Хранилища]]>	]]>]]> ]]>Модульные Хранилища]]>	]]>]]> ]]>В коже]]>	]]>]]> ]]>Антикварный]]>
]]>]]> ]]>Угловые]]>	]]>]]> ]]>Сейфы-Холодильники]]>	]]>]]> ]]>для Дома]]>	]]>]]> ]]>Офисные]]>	]]>]]> ]]>для Квартиры]]>
]]>]]> ]]>для Бухгалтера]]>	]]>]]> ]]>Мебельные]]>	]]>]]> ]]>для Кассира]]>	]]>]]> ]]>Элитные]]>	]]>]]> ]]>Ювелирные]]>
]]>]]> ]]>Банковские]]>	]]>]]> ]]>для Нотариуса]]>	]]>]]> ]]>Гостиничные]]>	]]>]]> ]]>Переносные]]>	]]>]]> ]]>Автомобильные]]>
]]>]]> ]]>для Документов]]>	]]>]]> ]]>для Пистолета]]>	]]>]]> ]]>для Травматики]]>	]]>]]> ]]>для Денег]]>	]]>]]> ]]>для Денег и Документов]]>
]]>]]> ]]>для Ружья]]>	]]>]]> ]]>для Драгоценностей]]>	]]>]]> ]]>для Часов]]>	]]>]]> ]]>с ключевым замком]]>	]]>]]> ]]>с механическим кодовым замком]]>
]]>]]> ]]>с электронным кодовым замком]]>	]]>]]> ]]>с биометрическим замком]]>	]]>]]> ]]>с двумя ключевыми замками]]>	]]>]]> ]]>с электронным кодовым и ключевым замоком]]>	]]>]]> ]]>с механическим кодовым и ключевым замком]]>
]]>]]> ]]>Гостиничные AIKO SH]]>	]]>]]> ]]>Мебельные AIKO T (АИКО)]]>	]]>]]> ]]>Депозитные ASD (АСД)]]>	]]>]]> ]]>Взломостойкие ASK (АСК)]]>	]]>]]> ]]>Мебельные Офисные ASM (АСМ)]]>
]]>]]> ]]>Встраиваемые AW (АВ)]]>	]]>]]> ]]>Шкафы — BRANDMAUER (Брендмауєр)]]>	]]>]]> ]]>BRF (БРФ)]]>	]]>]]> ]]>Bastion (Бастион)]]>	]]>]]> ]]>Взломостойкие CL V]]>
]]>]]> ]]>Взломостойкие cейфы CL II]]>	]]>]]> ]]>Взломостойкие cейфы CL VII]]>	]]>]]> ]]>Взломостойкие cейфы CL VIII]]>	]]>]]> ]]>Взломостойкие SAFEtronics EURON]]>	]]>]]> ]]>Огне-Взломостойкие F30CL]]>
]]>]]> ]]>Огневзломостойкие F C LI]]>	]]>]]> ]]>Огнестойкие FRS (ФРС)]]>	]]>]]> ]]>Взломостойкие Fort (Форт)]]>	]]>]]> ]]>Огневзломостойкие Garant (Гарант)]]>	]]>]]> ]]>Огневзломостойкие Garant EURO (Гарант Евро)]]>
]]>]]> ]]>Griffon (Гриффон)]]>	]]>]]> ]]>Взломостойкие cейфы IVETA (Ивета)]]>	]]>]]> ]]>для ружья MAXI M]]>	]]>]]> ]]>Взломостойкие MDTB]]>	]]>]]> ]]>Офисные SAFEtronics NTL (НТЛ)]]>
]]>]]> ]]>Взломостойкие SAFEtronics NTR (НТР)]]>	]]>]]> ]]>Шкафы-Серии SL(СЛ)]]>	]]>]]> ]]>Встраиваемые SAFEtronics STR (СТР)]]>	]]>]]> ]]>Мебельный сейф ZSL (ЗСЛ)]]>	]]>]]> ]]>Взломостойкие АЛМАЗ]]>
]]>]]> ]]>Огневзломостойкие Гранит]]>	]]>]]> ]]>Огнестойкие и Взломостойкие КВАРЦИТ]]>	]]>]]> ]]>Мебельные Офисные ТМ]]>	]]>]]> ]]>Элитные Agresti (Агрести)]]>	]]>]]> ]]>Огневзломостойкие BROWNING (США)]]>
]]>]]> ]]>Ferocon (Ферокон)]]>	]]>]]> ]]>Kaso (Касо) (Финляндия)]]>	]]>]]> ]]>от SAFEtronics (Сейфтроникс)]]>	]]>]]> ]]>Паритет К]]>	]]>]]> ]]>Промет]]>

особенности, виды, типы креплений, инструкция по монтажу, советы

Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

Характеристика

У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты – самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

Разновидности анкеров

Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование – если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

Разновидности

На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

Болт цельный

1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником – имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго – болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Правила установки

Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

• Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
• Просверлить ход, очистить его от мусора.
• Забить болт, затянуть ключом до прочного фиксирования в основании.

Также существует небольшой ряд правил, которые необходимо запомнить и знать:

1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
2. Для установки используют размер до восьми миллиметров.
3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

Монтаж болтов

Установленный болт в конструкции

Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

• В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
• Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
• Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
• Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

На что обратить внимание

Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

Как установить бетонные анкеры

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Опубликовано 24.03.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ремус86 / Getty Images

Надежно прикрепить предметы к бетону сложно, так как бетон твердый как камень, склонен к растрескиванию и его трудно просверлить. Но с помощью всего лишь небольшой горстки подходящих инструментов и материалов это можно сделать эффективно и безопасно.

С помощью анкеров для бетона вы можете всего за несколько минут прикрепить к бетону даже тяжелые материалы, такие как палубные доски и элементы каркаса.

Что такое бетонные анкеры?

Бетонный анкер представляет собой стальной крепеж, который заделывается в бетон для фиксации другого элемента на месте, позволяя бетону выдерживать нагрузку.

Анкеры для бетона и шурупы для бетона

Бетонные анкеры и бетонные винты могут использоваться для крепления элементов к бетону. Бетонные анкеры, вообще говоря, расширяются в предварительно просверленном отверстии, а бетонные шурупы врезаются или нарезают резьбу в предварительно просверленном отверстии.

Анкеры для бетона

Бетонные анкеры вставляются в предварительно просверленное отверстие и расширяются внутри отверстия, либо ударяя по анкеру молотком, либо поворачивая его гаечным ключом. Используйте бетонные анкеры для тяжелых предметов, таких как элементы каркаса, палубные доски, вывески, камеры видеонаблюдения и перила крыльца.

Шурупы по бетону

Шурупы по бетону вставляются в предварительно просверленные отверстия в бетоне и самонарезают окружающий материал, поворачивая их по часовой стрелке. Используйте шурупы для бетона для более легких предметов, таких как катушки для шлангов, водосточные трубы, электрические коробки, хомуты для кабелепроводов, полосы обшивки, а также оконные и дверные рамы.

Анкеры для бетона

• Вдавить в предварительно просверленное отверстие


• Сверхмощный

• Диаметр от 3/8 до 1/2 дюйма

• Не подходит для использования вблизи краев, т. к. отверстие расширено

• Некоторые съемные, некоторые нет

Шурупы по бетону

• Врезка в предварительно просверленное отверстие


• Для легких и средних нагрузок

• До 1/4 дюйма

• Подходит для использования вблизи краев, поскольку не деформирует отверстие

• Съемный

Типы анкеров для бетона

Забивные анкеры для бетона

Забивные бетонные анкеры состоят из двух частей: болта с наружной резьбой и втулки с внутренней резьбой с накатанным концом и прорезями. Прорези позволяют нижней части анкера расширяться. Втулка вставляется, а затем прочно устанавливается на место с помощью металлического инструмента. После того, как втулка установлена ​​на место, ее нельзя извлечь из бетона, хотя болт с наружной резьбой можно извлечь из втулки.

Клиновые анкеры для бетона

Клиновой анкер представляет собой болт с наружной резьбой с экранированным клином в нижней части, который расширяется при повороте гайки против шайбы на болте. Болт и экранированный клин представляют собой одну деталь, а не две отдельные детали, как в случае вставных анкеров и анкеров-втулок. Клиновые анкеры для бетона легко вставляются, но они очень прочно держатся в бетоне. После установки клиновые анкеры нельзя снимать, но можно снять гайку с анкера.

Гильзовые анкеры для бетона

Втулочный анкер состоит из четырех частей: болта с резьбой и металлической втулки с большими прорезями и узкими поперечными разрезами, а также гайки и шайбы. Прорези и прорези позволяют втулке расширяться при затягивании болтом. Кроме того, гладкий клин в нижней части болта с резьбой тянет вверх, заставляя нижнюю часть втулки расширяться.

Вопросы безопасности

Внимательно изучите технические характеристики бетонного анкера перед установкой. Помните об ограничениях веса бетонного анкера, как с точки зрения прочности на сдвиг, так и прочности на отрыв. Не перетягивайте бетонные анкеры. Используйте защитные очки, когда забиваете или поворачиваете бетонные анкеры.

Как использовать вставные анкеры для бетона

1. Просверлить отверстие

   Просверлите отверстие. Очистите отверстие магазинным пылесосом.

2. Поместите втулку в отверстие

   Вставьте втулку с внутренней резьбой в отверстие разрезом вперед.

3. Поместите набор инструментов

   Поместите узкий конец инструмента во втулку.

4. Ударить по якорю

   Ударьте молотком по верхней части установочного инструмента несколько раз, пока втулка полностью не встанет на место.

   Предупреждение

   Не стучите по самому болту, так как это может сорвать резьбу. Используйте только набор инструментов.

5. Добавить болт

   Добавьте болт с резьбой и шайбу во втулку. С помощью гаечного ключа поверните болт по часовой стрелке, пока он не встанет на место.

Как использовать клиновые анкеры для бетона

1. Просверлить отверстие

   Просверлите отверстие ударной дрелью и уберите мусор магазинным пылесосом.

2. Установите клиновой анкер

   Вставьте клиновидный конец клинового анкера в предварительно просверленное отверстие.

3. Удар по якорю клина

   Вбейте клиновой анкер в отверстие с помощью молотка, пока нижняя часть резьбы не окажется на одном уровне с верхней частью бетона.

4. Добавьте шайбу и гайку

   Проделайте отверстие в крепежном приспособлении над анкерным болтом и поместите шайбу и гайку на резьбовой конец клинового анкера.

5. Затянуть гайку

   С помощью рожкового ключа поверните гайку по часовой стрелке, пока она не затянется на шайбе. Это расширяет клин, удерживая анкер на месте в отверстии.

   Наконечник

   Обратите внимание, что клиновой анкер слегка приподнимется (примерно на 1/4 дюйма) при затягивании в отверстие.

Как использовать анкерные втулки

1. Просверлить отверстие

   Просверлите отверстие в бетоне перфоратором и очистите отверстие от мусора.

2. Добавьте анкерную втулку

   Сначала протолкните анкер-гильзу через отверстие в элементе, который необходимо прикрепить к бетону. Затем продолжайте анкер в предварительно просверленное отверстие в бетоне.

3. Ударить по якорю

   Ударьте молотком по верхней части анкера.


4. Поверните гайку

   Поместите шайбу и гайку на конец открытого болта и поверните гайку по часовой стрелке. Плотно поворачивайте до тех пор, пока он больше не сможет вращаться. Поворот расширяет нижнюю часть якоря.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Анкер в бетоне. Американский институт бетона

Как установить бетонные крепления

Купить якоря

Как работают бетонные анкеры

Крепления для бетона называются креплениями для бетона распорного типа. Они получают свою удерживающую стоимость от трения. Трение возникает за счет внешнего давления, создаваемого расширением анкера относительно стенок отверстия, просверленного в основном материале. Все распорные анкеры работают по этому принципу. Единственный, который не работает, это бетонный винт. Шуруп по бетону или Tapcon® фактически нарезает резьбу в основном материале, когда он вставляется в отверстие.

Каждый тип анкера имеет минимальное заглубление — минимальное расстояние (в дюймах), на которое анкер должен быть вставлен в основной материал, чтобы получить свои удерживающие свойства. Чем глубже заделка в основной материал, тем выше показатели удерживания. Tapcons имеют максимальное заглубление 1-3/4 дюйма. Распорные анкеры должны располагаться на расстоянии не менее 10 диаметров анкера друг от друга и не ближе, чем на 5 диаметров анкера от неподдерживаемого края. быть из нержавеющей стали или оцинкованы.

Шаги по установке крепежа для бетона

Для установки бетонного анкера в материале основания необходимо просверлить отверстие. Должны использоваться сверла с твердосплавными наконечниками (соответствующие стандартам ANSI), так как их допуск соответствует креплению по бетону. Также необходимо использовать ударную дрель*, поскольку она правильно просверлит отверстие и предназначена для разрушения основного материала при ударе молотком. Отверстие должно быть просверлено на 1/4–1/2 дюйма глубже в основной материал, чем может проникнуть анкер. Это позволяет любому материалу упасть, когда анкер вставляется в отверстие. После того, как отверстие просверлено, его необходимо очистить от всего мусора, материала или пыли.

* Не забывайте использовать защитные очки и беруши во время сверления и всегда соблюдайте меры предосторожности производителей при использовании электроинструментов.

Клиновой анкер – только для использования в бетоне

1. Просверлите отверстие в бетоне с помощью сверла с твердосплавным наконечником, соответствующего стандартам ANSI. Размер долота = диаметру анкера при работе с клиновыми анкерами. Просверлите отверстие на 1/2 дюйма глубже, чем анкер будет проникать в бетон, убедившись, что соблюдены минимальные требования к заделке. Отверстие можно просверлить, пока крепление находится на месте. Важно убедиться, что диаметр используемого сверла пройдет через отверстие в приспособлении.
2. Очистите отверстие проволочной щеткой, сжатым воздухом, пылесосом, продуйте грушей или другим способом.
3. Наденьте гайку и шайбу на клиновой анкер и убедитесь, что гайка находится на последней резьбе (это защитит резьбу от повреждения при забивании клинового анкера в отверстие в бетоне).
4. Вставьте клиновой анкер через отверстие приспособления в отверстие в основном материале. Это должно быть очень плотное прилегание — используйте молоток, чтобы завершить установку, пока гайка и шайба не будут плотно прилегать к приспособлению. Важно, чтобы резьба проходила ниже поверхности либо основного материала, либо приспособления.
5. Поверните гайку по часовой стрелке до упора от руки.
6. С помощью гаечного ключа поверните гайку 3–4 раза до упора. Рекомендуемые значения крутящего момента можно найти здесь.

Гильзовые анкеры — для использования в бетоне, кирпиче или блоках

1. Используя стандартные сверла ANSI, осторожно просверлите отверстие в основном материале. Размер отверстия = размер биты при установке анкерных втулок. Убедитесь, что отверстие всегда просверлено на 1/2 дюйма глубже, чем анкер-гильза будет проникать в основной материал. Также необходимо соблюдать минимальные заделки. Отверстие можно просверлить с закрепленным приспособлением, убедившись, что сверло пройдет через отверстие приспособления.
2. Очистите отверстие от мусора, образовавшегося во время сверления.
Втулочные анкеры
3. поставляются полностью собранными с гайкой и шайбой. Важно, чтобы гайка находилась на конце резьбы, чтобы защитить резьбу во время забивания.
4. Вставьте анкерную втулку через отверстие крепления и в отверстие, просверленное в основном материале. Потребуется молоток, чтобы забивать анкерную втулку в материал, пока шайба и гайка не будут плотно прилегать к приспособлению.
5. Затяните гайку вручную, всегда поворачивая по часовой стрелке.
6. С помощью гаечного ключа поверните 2–4 раза, пока не убедитесь, что он затянут.

1. Диаметр забивного анкера относится к внутреннему диаметру. Отверстие, которое необходимо просверлить, равно внешнему диаметру анкера. Необходимо использовать сверла с твердосплавными наконечниками (соответствующие стандартам ANSI). Отверстие необходимо просверлить на 1/4 дюйма глубже, чем может проникнуть анкер. Отверстие не может быть просверлено, пока крепление находится на месте, поскольку отверстие больше диаметра вставляемого в него болта. Чтобы использовать забивной анкер, установите приспособление на место, отметьте места для сверления отверстий, снимите приспособление и затем просверлите отверстия.0054
2. Прежде чем продолжить, очистите отверстие от мусора.
3. Вставьте анкер в отверстие. Для установки якоря требуется установочный инструмент. Установочные инструменты будут соответствовать внутреннему диаметру забивного анкера. Пример: для вставки анкера на 3/8 дюйма требуется установочный инструмент на 3/8 дюйма. Установочный инструмент помещается внутрь резьбовой части анкера и ударяется до тех пор, пока кромка установочного инструмента не коснется кромки вставного анкера. Это обеспечит полную установку анкера в бетон.
4. Поместите приспособление на забивной анкер и проденьте болт через приспособление в забивной анкер.

1. Диаметр анкера = размер отверстия при работе с ударными анкерами. Твердосплавное сверло соответствующего размера должно соответствовать стандартам ANSI. Отверстие должно быть просверлено на 1/2 дюйма глубже, чтобы оставить место для пыли, образующейся во время установки.
2. Перед продолжением установки очистите отверстие от мусора.
Запорный анкер
3. необходимо вставить через приспособление в отверстие с гайкой, шайбой и установочным штифтом до тех пор, пока гайка и шайба не будут плотно прилегать к приспособлению.
4. С помощью молотка, соответствующего диаметру анкера, установите штифт несколькими прямыми/острыми ударами по головке штифта, пока штифт не окажется на одном уровне с верхней частью анкера. Нет необходимости использовать крутящий момент для установки анкера, поскольку он устанавливается с помощью правильного установочного штифта.

Защитные щитки — для использования в бетоне, кирпиче или блоках

1. Защитные щитки представляют собой анкеры с внутренней резьбой. Обозначенный диаметр анкера = внутренний диаметр стягивающего винта, который будет в него вставлен. Размер отверстия должен быть больше внутреннего диаметра. Пример: для защитного экрана диаметром 3/8 дюйма требуется отверстие диаметром 5/8 дюйма. Для просверливания отверстий для анкеров защитных экранов необходимо использовать твердосплавные сверла соответствующего размера по стандарту ANSI.
2. Очистить отверстия от мусора.
3. Поместите защитный экран в отверстие так, чтобы закрытый конец защитного экрана был вставлен первым.
4. Затем приспособление помещают на защитный экран, вставляя стягивающий винт через приспособление в стягивающий винт. С помощью гаечного ключа поверните стягивающий винт по часовой стрелке до упора.

Вся эта информация должна помочь в безопасной и правильной установке и использовании анкеров и крепежных изделий для бетона, независимо от того, для чего они предназначены.

Дополнительная информация:

Оцинкованные клиновые анкеры

Горячеоцинкованные клиновые анкеры

Клиновые анкеры из нержавеющей стали 304

Клиновые анкеры из нержавеющей стали 316

Оцинкованные анкеры

Анкеры из нержавеющей стали

Купить якоря

31 июля 2009 г. Боб Карлайл

Последние сообщения

• Выполните работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик …

  читать дальше

  24 ноября 2020 Боб Карлайл

• Крепление к золе Блокировать Шлакоблок …

  читать дальше

  16 июня 2020 Боб Карлайл

• Якорь мужской или женский? Якоря-женщины потребуют определения якоря, а затем поместят его. …

  подробнее

  21 февраля 2019 г. Боб Карлайл

Установка клиновых анкеров для бетона

Краткий обзор типов клиновых анкеров для бетона, правильной глубины сверления и этапов установки.

21 мая 2021 г.

Боб Карлайл

Concrete Fasteners Inc.

Adobe Stock Images | By Funtay

Различные типы клиновых анкеров для бетона производятся для использования в различных областях. Единственные различия между типами бетонных клиновых анкеров заключаются в материале, из которого они сделаны, и в покрытии или покрытии, которое используется для повышения коррозионной стойкости стали.

• Углеродистая сталь — клиновой анкер для бетона из углеродистой стали поставляется либо с цинковым покрытием для применения внутри помещений, где отсутствует влага, либо с покрытием, нанесенным методом горячего цинкования, для наружного применения, где может присутствовать влага.

Полезное правило:
Чем больше диаметр, тем лучше удерживающая способность.

• Нержавеющая сталь 303/304 — разные производители используют нержавеющую сталь 303 или 304 для своих клиновых анкеров для бетона. Они используются в приложениях, где присутствует влага или где приложение погружено в воду.
• Нержавеющая сталь 316 – нержавеющая сталь высшего сорта , из которой изготавливаются бетонные клиновые анкеры и которые предназначены для использования в условиях погружения и при наличии некоторых химических веществ, таких как хлор, в плавательных бассейнах и вокруг них.

Клиновые анкеры для бетона изготавливаются из цельного стального стержня с резьбой на одном конце, а другой конец сужается с помощью несъемного зажима. Они упакованы с гайкой и шайбой соответствующего размера и бывают девяти различных диаметров от 1/4 дюйма до 1–1/4 дюйма. , в диаметре от 1/4 дюйма до 12 дюймов. длинные во всех диаметрах больше 1/2 дюйма

Ознакомьтесь с допусками на анкерные болты на сайте ForConstructionPros.com/12281002.

Диаметр бетонного клинового анкера, используемого для любого конкретного применения, зависит от веса закрепляемого объекта, диаметра отверстия в закрепляемом объекте и любых спецификаций диаметра, рекомендованных инженером. Эмпирическое правило заключается в том, что чем больше диаметр, тем лучше показатели удерживания. Компания Concrete Fastening Systems Inc. предоставляет онлайн-таблицу со значениями и техническими характеристиками клиновых анкеров.

Длина клинового анкера для бетона зависит от толщины закрепляемого материала и глубины погружения клинового анкера в бетон. Каждый диаметр бетонного клинового анкера имеет минимальную глубину заделки, на которую анкер должен быть вставлен в бетон, чтобы получить минимальные значения удержания. Добавление минимального диаметра заделки используемого бетонного клинового анкера к толщине закрепляемого материала плюс толщина гайки и шайбы даст минимальную длину бетонного клинового анкера, который следует использовать.

Minimum Embedment Depths by Diameter

10

Wedge Anchor Diameter	Minimum Embedment
3/8 in.	1 1/2 in.
1/2 in.	2 1/4 дюйма
5/8 дюйма	2 3/4 дюйма
3/4 дюйма	3 1/4 дюйма/	3 7/8 дюйма
1 дюйм	4 1/2 дюйма
1 1/4 дюйма	5 1/2 дюйма

Диаметр и глубина отверстия

Диаметр отверстия для бетонного клинового анкера равен диаметру бетонного клина устанавливается анкер. Для бетонного клинового анкера диаметром 5/8 дюйма требуется просверлить в бетоне отверстие диаметром 5/8 дюйма.

Отверстие в бетоне должно быть просверлено как минимум на 1/2 дюйма глубже, чем клиновой анкер для бетона будет проникать в бетон. Это дополнительное пространство необходимо для того, чтобы убедиться, что бетонный клиновой анкер не упирается в отверстие до достижения предполагаемой глубины заделки, а также позволяет пыли, которая может образоваться во время установки, падать с пути.

Установка клинового анкера для бетона

1. С помощью перфоратора в ударном режиме и сверла с твердосплавным наконечником, соответствующего стандарту ANSI B212. 15, а также того же диаметра, что и диаметр устанавливаемого клинового анкера для бетона, просверлите отверстие в бетоне.
2. Просверлите отверстие как минимум на 1/2 дюйма глубже, чем может проникнуть бетонный клиновой анкер, или на 1/2 дюйма глубже, чем минимальная глубина заделки.
3. С помощью проволочной щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.
4. Навинтите гайку на резьбовой конец клинового анкера для бетона так, чтобы верхняя часть гайки находилась на одном уровне с верхней частью анкерного клина для бетона. Это защитит резьбу от повреждения во время установки.
5. Вставьте анкерный клин для бетона обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если анкерный клин для бетона устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого анкерного клина для бетона.
6. Ударьте молотком по торцу с накидной гайкой анкерного клина для бетона, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или ниже поверхности прикрепляемого элемента.
7. Пальцами затяните гайку.
8. Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Об авторе

Боб Карлайл был президентом Concrete Fastening Systems, Inc. в течение 29 лет.лет и занимается производством анкеров для бетона с 1981 года.

Советы по защите резьбы клиновых анкеров

«Как сделать» и «Почему» для распорных анкеров для бетона

Плиты для бетонных фундаментов

Правила изменились… и анкеры тоже

Преданность движет нами

Допуски на анкерные болты

6

67 GRS-IBS экономит время при замене бетонного моста

Самая быстрая и точная программа взлета земляных работ

InSite Elevation Pro предлагает самое быстрое решение для подъема в отрасли, поэтому вы можете участвовать в торгах на большее количество работ с тем же персоналом. После того, как предложение будет выиграно, Elevation Pro предоставит вам инструменты для создания моделей управления машинами с помощью GPS без необходимости использования сложной программы САПР.

Понимание растрескивания поверхности, вызванного быстрой потерей влаги

Признание причин и принятие превентивных мер может помочь подрядчикам свести к минимуму растрескивание при пластической усадке.

Принять участие в конкурсе лучших продуктов 2023 года от Concrete Contractor (срок продлен)

Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи бетонным подрядчикам, и некоторые из них выделяются среди остальных своими инновациями и преимуществами. Крайний срок ПРОДЛЕН до 20 февраля 2023 г.

Как отбить железобетон при сверлении с помощью молотковых коронок Diablo

Производительность снижается при ударе по арматуре при бурении. С перфораторами Rebar Demon вы можете сверлить до 7 раз дольше в армированном бетоне и оставаться эффективным!

CONFAST 1/4 -20 x 2 1/4 дюйма.

Набор анкерных анкеров для бетона с наружной резьбой

Diablo просверливает арматуру с помощью сверла Demon SDS для арматуры на выставке World of Concrete 2022

Hillman демонстрирует системы крепления бетона для средних нагрузок на WOC

Предназначены для легкого и среднего бетона, блоков , и кирпичных применений, эти прочные, устойчивые к коррозии анкеры соответствуют требованиям ICC-ES и доступны в трех цветах: синем, белом и черном с диаметром 3/16”, 1/4” и 5/16”.

Аккумуляторный отбойный молоток на 60 В в заголовках новых продуктов Dewalt на выставке World of Concrete 2022

Посетители выставки World of Concrete Trade Show будут одними из первых, кто протестирует новый аккумуляторный отбойный молоток на 60 В, бесщеточный, 20 В, 1/2 дюйма . сверла, анкеры с подрезкой критических соединений.

Уголок жесткого соединителя RCA-C

Запорные анкеры CONFAST

Технические характеристики и инструкции по установке запорного анкера CONFAST в бетон.

Практический пример: 931 дом зависит от строительства подпорной стены в Южной Калифорнии.

Для развития Portola Hills требовалось преобразовать участок из его естественного состояния долин и крутых склонов в акры готовых к строительству плоских участков. Большая подпорная стена была построена, чтобы увеличить площадь собственности.

Клиновой анкер для бетона Kwik Bolt-TZ2

STAFDA 2021 объявляет Дона Кудлака из Aerosmith Fastening Systems ассоциированным докладчиком в отрасли

45-я ежегодная выставка и выставка Ассоциации дистрибьюторов специальных инструментов и крепежных изделий (STAFDA) запланирована на 24-26 октября в Орландо, штат Флорида. предлагает широкий диапазон длин, чтобы помочь в выборе наиболее эффективного крепежа для каждого конкретного применения.

Как установить бетонный клиновой анкер

Как установить бетонный клиновой анкер?

Правильная установка является ключом к успешному применению после выбора якоря. Правильно просверленное отверстие необходимо для простоты установки и оптимальной работы анкера.



Используя сверло соответствующего диаметра (диаметр сверла равен диаметру анкера), просверлите отверстие в материале основания на глубину не менее 1/2 дюйма или на один диаметр анкера глубже, чем требуется для заделки. Клиновые анкеры предназначены для установки в отверстия, просверленные с помощью долот с твердосплавными наконечниками, отвечающих требованиям стандарта ANSI B212.15.В следующей таблице указаны номинальный диаметр сверла и диапазон допусков, установленный ANSI для сверл с твердосплавными наконечниками.

Номинальное сверло	Стандарт ANSI	Номинальное сверло	Стандарт ANSI
1/8″	0,134–0,140 дюйма	11/16″	0,713–0,723 дюйма
5/32 дюйма	0,165–0,171 дюйма	3/4″	0,775 — 0,7B7″
11/64″	0,181–0,187 дюйма	27/32 дюйма	0,869 0,881″
3/16 дюйма	С. 196 -0,206″	7/8″	0,905–0,917 дюйма
7/32″	0,229–0,237 дюйма	15/16″	0,968–0,980 дюйма
1/4″	0,260–0,268 дюйма	1″	1,030-1,042″
9/32”	0,296 — 0,304′	1-1/8″	1,160 1,175 дюйма
5/16″	0,327–0,335 дюйма	1-1/4″	1,285-1,300″
3/8 дюйма	0,390 — 0,398″	1-3/8″	1,410–1,425 дюйма
7/16″	0,458–0,468 дюйма	1-1/2″	1,535–1,550 дюйма
1/2 дюйма	0,520–0,530 дюйма	1-5/8″	1,655–1,675 дюйма
9/16″	0,582–0,592 дюйма	1-3/4″	1,772-1,792″
5/8″	0,650–0,660 дюйма	2 дюйма	2,008–2,028 дюйма

Анкерные отверстия должны быть тщательно очищены перед установкой анкера. Удалите пыль и мусор из отверстия во время бурения (например, с помощью пылеуловителя, полой коронки) или после бурения (всасывание, нагнетание воздуха) для удаления незакрепленных частиц. Эта процедура выполняется с помощью сжатого воздуха, насоса или вакуума с удлинителем. Пыль и другой мусор необходимо удалить из отверстия, чтобы можно было установить бетонный клиновой анкер в требуемую заделку и обеспечить правильное расширение и зацепление.



Установите шайбу на анкер и навинтите гайку. При установке через приспособление вбейте клиновые распорные анкеры через приспособление в отверстие. Убедитесь, что анкер забит на минимальную требуемую глубину анкеровки.



Затяните анкер с помощью динамометрического ключа с требуемым установочным моментом. Резьбовая шпилька выдвинется во время затяжки гайки; зажим распорного клина остается в исходном положении.

Обозначение do- диаметр анкера dh- минимальный диаметр отверстия в приспособлении dbit- номинальный диаметр бурового долота hnom- минимальная номинальная глубина анкеровки ho- минимальная глубина отверстия Маркировка длины указывает на общую длину анкера Щелкните, чтобы просмотреть технические данные клиновых анкеров для бетона.



Для чего используется клиновой анкер для бетона?

Клиновой распорный анкер представляет собой механическое устройство, используемое для крепления конструкционной стали, такой как анкерные балки и колонны, фасады, электрическое и механическое оборудование, кабельные лотки и распорки, опоры для труб, пожарные спринклеры, поручни и стойки к бетонным материалам.

Съемные ли анкерные болты для бетона?

Клиновые распорные анкеры не предназначены для удаления из основного материала.



Что лучше: бетонный клиновой анкер или гильзовый анкер?

Это зависит от приложения. Оба могут использоваться в бетонном кирпиче и блоке, но клиновые анкеры имеют гораздо более высокую предельную и допустимую грузоподъемность.



Что такое клиновой анкер?

Типы анкеров, в которых механизмы передачи нагрузки основаны на трении, обычно представляют собой «распорные анкеры». Эти типы анкеров имеют распорные элементы, которые прижимаются к стенке просверленного отверстия. Когда анкер нагружен, сила трения между расширительными элементами и бетоном позволяет анкеру передавать нагрузку на основной материал. Распорные анкеры с регулируемым крутящим моментом устанавливаются путем приложения определенного крутящего момента к головке болта или гайке с помощью динамометрического ключа. Распорные анкеры с регулируемым крутящим моментом могут быть дополнительно классифицированы как втулковые или болтовые (также обычно называемые «клиновыми анкерами»)



Насколько глубоко нужно сверлить отверстие для клинового анкера?

Минимальная глубина отверстия зависит от номинального диаметра анкера, типа тестируемого анкера и материала основания. См. таблицы ниже:

Какой вес может выдержать клиновой анкер?

При использовании метода расчета допустимых напряжений (ASD) расчеты допустимых нагрузок основаны на применении коэффициента преобразования безопасности к среднему результату лабораторных испытаний на предельную нагрузку. Коэффициент запаса предназначен для учета разумно ожидаемых изменений нагрузки.

---

ТАННЕР, вы покрыли

Фетугенераторы/якоря/абразивы/безопасности/аксессуары для энергетики/Безопасность

июня/ 21, 2022

Советы и рекомендации Клиновой анкер

Установка клинового анкера: пошаговые инструкции

Приобретение клиновых анкеров

Когда многие домовладельцы приобретают дом, они не просто покупают дом таким, каким он выглядит в день закрытия их покупка. Они покупают дом, который, как они мечтают, могут создать в своем доме. От обновления кухонь и укладки новых полов до отделки подвалов — в одном доме можно воплотить множество желаний!

Отделка подвала — отличный проект своими руками. Это проект, за который могут взяться даже начинающие домовладельцы, и с некоторыми инструкциями и правильными материалами они могут учиться на ходу и создавать прекрасное пространство для своей семьи.

Если вы хотите закончить свой подвал, вы можете начать с создания нескольких комнат в пространстве или установки гипсокартона. Для этих и других задач вам потребуется установить 2 на 4 в бетон цокольного этажа. И для этой задачи можно использовать анкерный клин.



Клиновой анкер



Клиновой анкер представляет собой распорный анкер механического типа, состоящий из четырех частей: корпуса анкера с резьбой, распорной скобы, гайки и шайбы. Он предназначен для использования только в твердом бетоне. Эти анкеры обеспечивают самые высокие и наиболее стабильные показатели удерживания по сравнению с любым распорным анкером механического типа.

Установку анкера в бетон можно выполнить, следуя приведенным ниже инструкциям.

1. Соберите необходимые инструменты

• Для создания отверстия в бетоне необходимо использовать перфоратор
• Используйте комплект ударной дрели в режиме удара и вращения. Это обеспечивает правильный размер отверстия и упрощает его сверление.
• Если не использовать перфоратор, просверлить отверстие будет сложно, а удерживающая способность анкера после установки может снизиться.

2. Определите размеры

• Определите минимальную длину используемого клинового анкера, прибавив толщину закрепляемого материала к минимальной заделке для диаметра устанавливаемого анкера с пространством для гайки и Шайба.
• Эти анкеры могут быть установлены в анкеровку глубже, чем минимальная глубина анкеровки. В большинстве случаев это обеспечит более высокие значения удержания.
• Используйте биту того же диаметра, что и устанавливаемый анкер.
• Используйте сверло по каменной кладке с твердосплавным наконечником стандарта ANSI и вставьте его в перфоратор.
• Используйте стандартные биты ANSI, чтобы обеспечить надлежащий допуск между диаметром отверстия и диаметром анкера.
• Допуск отверстия имеет решающее значение для обеспечения минимальных удерживающих значений.

3. Просверлите отверстие

• Просверлите отверстие немного глубже (минимум 1/2 дюйма), чем предполагаемая глубина анкеровки.
• Убедитесь, что минимальная глубина анкеровки соответствует диаметру анкера. Минимальная глубина заделки после установки анкера составляет:

Минимальная глубина заделки по диаметру клинового анкера



Клиновой анкер, диаметр	Минимальная глубина анкеровки
1/4”	1-1/8 дюйма
5/16”	1-1/4 дюйма
3/8”	1-1/2 дюйма
1/2”	2-1/4 дюйма
5/8”	2-3/4”
3/4”	3-1/4”
7/8”	3-7/8”
1 дюйм	4-1/2”
1-1/4”	5-1/2”

4. Проверьте глубину

• Убедитесь, что глубина отверстия правильная. Установите ограничитель глубины на перфоратор или наклейте ленту на сверло на необходимой глубине.
• При размещении ленты на долоте или установке ограничителя глубины убедитесь, что долото находится во втянутом положении. Втянутое положение — это когда сверло находится в крайнем внутреннем положении в патроне.

5. Очистите отверстие

• Очистите отверстие от пыли и мусора, чтобы обеспечить надлежащие значения удерживания после установки анкера. Очистите отверстие проволочной щеткой, пылесосом или сжатым воздухом.
• Прочистите отверстие проволочной щеткой, а затем пропылесосьте отверстие. Повторите это несколько раз, и отверстие будет чистым и готовым к установке.

6. Установите клин

• Каждая коробка анкеров поставляется с гайками и шайбами ​​соответствующего количества и размера.
• Возьмите одну шайбу и наденьте ее на резьбовой конец корпуса анкера.
• Затем возьмите одну гайку и навинтите ее по часовой стрелке на корпус анкера, пока верхняя часть гайки не окажется на одном уровне с верхней частью корпуса анкера. Это защищает резьбу анкера во время установки.
• Установите анкер через отверстие в креплении или установите его непосредственно в бетон, а затем поместите крепление на анкер.

Сквозное крепление — Если анкер будет устанавливаться, когда крепление находится на месте, убедитесь, что отверстие в креплении немного больше, чем указанный диаметр анкера (см. таблицу ниже). Вставьте анкер обрезанным концом вперед через отверстие в креплении в бетон. Ударьте молотком по концу анкера с гайкой, пока шайба и гайка не будут плотно прилегать к поверхности бетона. Убедитесь, что анкер заглублен как минимум на минимальную глубину анкеровки (см. таблицу выше).



Диаметр клинового анкера	Минимальное отверстие для крепления
1/4”	5/16”
5/16”	3/8”
3/8”	7/16”
1/2”	9/16”
5/8”	3/4”
3/4”	5/8”
7/8”	1 дюйм
1 дюйм	1-1/8
1-1/4”	1-3/8 дюйма

Непосредственно в бетон — Вставьте анкер непосредственно в предварительно просверленное отверстие в бетоне так, чтобы обрезанный конец вошел вперед. Ударяйте по торцу анкера с гайкой молотком до тех пор, пока анкер не войдет в бетон на требуемое расстояние, см. таблицу минимальной анкеровки выше. Убедитесь, что под поверхностью бетона находится не менее трех-пяти витков резьбы, а над поверхностью достаточно витков резьбы, чтобы вместить толщину закрепляемого материала и место для гайки и шайбы.

Чтобы установить анкер в бетон, поверните гайку пальцами по часовой стрелке до упора. Затем с помощью гаечного ключа поверните гайку по часовой стрелке на три-пять полных оборотов или до тех пор, пока не будет достигнуто указанное значение крутящего момента для диаметра устанавливаемого анкера. Чрезмерное затягивание анкера может привести к вращению анкера в отверстии, что приведет к ухудшению удерживающих свойств.

Момент затяжки при установке клинового анкера



Диаметр	Крутящий момент, фут/фунт
1/4”	4
3/8”	25
1/2”	55
5/8”	90
3/4”	110
7/8”	250
1 дюйм	300

Оператор метода для установки Anchor Bolt — Paktechpoint

1. Цель
2. Применение
3. Ссылка
4. Обязанности
5. Процедура
6. Приложение

1.0 Цель

Цель этой процедуры — предоставление работы. методы, рекомендации и требования к качеству для всех фундаментов конструкционной стали и механического оборудования.

2.0 ОБЪЕМ ОБЪЕМА

Объем работ, охватываемых данной процедурой, распространяется на всю установку анкерных болтов для всех покрытых фундаментов конструкционной стали и механического оборудования.

3.0 ССЫЛКИ

SAES-Q-005 – Бетонные фундаменты.
SAES-M-001 – Критерии проектирования конструкций нестроительных конструкций.
12-САММС-007 – Производство конструкционной и другой стали.
12-САММС-008 – Монтаж металлоконструкций и металлоконструкций.
PIP STF05121 – Изготовление и установка анкерных болтов.
AISC — Американский институт стальных конструкций — Спецификация для структурных соединений с использованием болтов ASTM A325 или A490.

4.

0 ОБЯЗАННОСТИ

4.1 Руководитель объекта несет ответственность за обеспечение всех необходимых требований на объекте, таких как выполнение всех требований ОТОСБ, рабочей силы, материалов и оборудования для выполнения работ по установке анкерных болтов в соответствии с графиком и спецификацией проекта.

4.2 Инспектор по контролю качества несет ответственность за предоставление инспекционной документации, такой как уведомление RFI, в SAUDI ARAMCO. Убедитесь, что работы по установке анкерных болтов выполняются в соответствии с требованиями к качеству материалов и операций по установке.

4.3 Руководитель строительства несет ответственность за выполнение мер безопасности, таких как подготовка баррикад и предупреждающих знаков, разрешений на проведение работ и т. д. Фундаменты оборудования. Шаблон должен быть установлен для размещения анкерных болтов (втулочного типа), которые будут фиксировать все металлоконструкции, неподвижное и вращающееся оборудование в пределах допусков, указанных на чертежах. Эти монтажные работы будут самым важным этапом среди всех других работ, которые необходимо выполнить перед монтажом.

Эти работы по укладке выполняются параллельно с работами по устройству стержней строительных работ. Шаблон надежно фиксируется на временных опорах, а затем на шаблон закрепляются Анкерные болты и другие закладные материалы.

Шаблон, Анкерные болты и т.п. нельзя крепить ни к стержням Анкерного бетона, ни к бетонным формам (временным).

Окончательный бетон заливают без привязки к шаблону. Леса для заливки бетона должны быть установлены таким образом, чтобы установленные анкерные болты не сместились с их правильного положения. Никогда не попадайтесь на шаблон. Во время заливки бетона необходимо проверить и подтвердить, что анкерные болты и шаблоны установлены в правильном положении.

После завершения бетонирования и снижения температуры бетона до температуры окружающей среды повторите обследование.

Перед удалением шаблонов осевые линии должны быть перенесены на залитые в бетон пластины и сохранены для использования при установке оборудования и справочных данных по обследованию.

При снятии шаблонов следует соблюдать особую осторожность, чтобы не повредить резьбу болтов и не потерять гайки.

5.1 УСТАНОВКА АНКЕРНОГО БОЛТА

5.1.1 Все чертежи должны иметь самые последние редакции.

5.1.2 Установочная отметка анкерных болтов перед заливкой бетона должна определяться с учетом:

– Расчетная отметка
– Выравнивание подшипника (ротора)
– Усадка бетона в период твердения
5.1.3 Установочная отметка анкерных болтов перед заливкой бетона рассчитывается следующим образом:
[установочная высота = расчетная высота + выравнивание опоры + запасная высота (включая усадку бетона)]

5.2 МОНТАЖ ШАБЛОНА СТАЛЬНОЙ РАМА И ОПОРНОЙ КОНСТРУКЦИИ

Монтаж шаблона и опорной конструкции будет выполняться вместе со строительными работами. Подрядчик по монтажу должен учитывать как механические и электрические работы, так и строительные работы.

Шаблон стальной рамы и опорная конструкция являются временными материалами для установки анкерных болтов и некоторых закладных материалов, поэтому их можно модифицировать, если между опорной конструкцией и закладными материалами возникают помехи.

Однако измененное положение должно быть усилено с эквивалентной прочностью.

Процедура монтажа шаблона стальной рамы и опорной конструкции описана в разделе «Рабочий этап установки фундаментных болтов», пункт. 4

5.3 УСТАНОВКА ОПОР КОЛОННЫ

Опора колонны устанавливается перед первой заливкой бетона.

5.4 МОНТАЖ КОЛОННЫ, БАЛКИ, ОПОРЫ и УСТАНОВКА ШАБЛОНА

После болтового крепления колонны и опоры, балка и опоры должны быть возведены с учетом строительных работ. Шаблон временно закрепляется на опоре. Окончательное крепление должно быть выполнено после установки анкерного болта.

5.5 ЭТАП РАБОТ УСТАНОВКИ БОЛТОВ ФУНДАМЕНТА

5.6 ТАБЛИЦА ЭТАПОВ РАБОТ

Рабочий этап	Примечания и предостережения для этапа работы	Примечания	Справочный эскиз
Подготовка строительных работ	н/д	н/д	н/д
Проверка приемного шаблона	1) Проверьте отверстия под болты. 2) Подтвердите отсутствие деформации при транспортировке шаблона. (Допуск: см. пункт 5.1)	*Измерить *Подготовить подъемное оборудование *Выбрать точку подъема
Установление осевой линии и отметки на фундаментном перекрытии	1) Установите оси «X» и «Y», перенесенные из основных осевых линий завода, и пробейте реперную отметку. 2) Установите контрольную отметку на фундаментном перекрытии для установки анкерных болтов.	*Транзит *Y-уровень *Измерение
Установка колонн и балок по шаблону.	1) Отметьте положение установки опор колонн. Залить бетоном и вылечить. (Строительные работы) 2) Подтвердите положение и высоту опоры колонны. 3) Установить колонну и закрепить на опоре колонны сваркой . 4) Подтвердите уровень положения балки на колоннах с помощью прохода. 5) Прикрепите балки к колоннам сваркой или болтами с косынками. 6) При необходимости закрепите колонны и балки с помощью сварки.	* Чернильница * Уровнемер * Сварочный аппарат * Транзит * Y-уровень
Установка шаблона	1) Временно установите шаблон на балки. 2) Измерьте расстояние от осей X и Y, а также уровни высоты от репера фундамента с помощью рояльной проволоки и отвесов, чтобы поддерживать рамки шаблона на одном уровне. (Допуск: см. пункты 5.2 и 5.3)  3) Отрегулируйте шаблон на правильном уровне с помощью болтов и/или сварки. 4) Надлежащим образом укрепите рамы шаблона с помощью сварки.	* Подъемное оборудование * Уровнемер * Транзитный * Y-уровень * Мера * Отвес * Рояльный трос * Сварочный аппарат
Установка закладных материалов	1) Установите закладные материалы (анкерные болты, анкерные блоки, домкратные стойки и муфты для труб) на шаблон. 2) Определите уровни высоты закладных материалов. (Ссылка: см. параграфы 5.2 и 5.3) 3) Приварите гайки прихватками к соответствующим квадратным шайбам в трех точках в каждой после того, как болты будут установлены на надлежащем уровне высоты. 4) Надежно закрепите анкерные болты, анкерные блоки, домкратные стойки и втулки к шаблону с помощью гаек или сварки , проверяя отсутствие наклона с помощью уровнемера или отвеса. 5) Примите профилактические меры (нанесите смазку, ленту, защитное покрытие и т. д.) на всю резьбу анкерных болтов, чтобы предотвратить их повреждение. 6) Нанесите временную крышку на втулки анкерных болтов, чтобы предотвратить попадание посторонних предметов. 7) Установите армирующие материалы (например, как показано на справочном эскизе ), чтобы предотвратить перемещение при заливке бетона. *Путем фиксации нижней стороны анкерных болтов друг с другом. *Прикрепив нижнюю часть анкерных болтов к шаблону. *Путем крепления нижней стороны анкерных болтов к колоннам.	*Подъемное оборудование *Уровень *Транзит *Y-уровень *Сварочный аппарат *Смазка
Окончательная установка арматуры, полос и опалубки для фундамента	1) Устанавливается строительным подрядчиком.
Проверка и запись	1) При заливке бетона убедитесь, что шаблон не смещается в правильное положение с переходом / Y-уровнями.	* Транзит * Y-уровень
Отверждение бетона	1) Лечение в течение 4 недель и более.

Проверка и запись	1) Проверьте положение и уровни анкерных болтов. (Допуск: см. параграфы 5.4 и 5.5) 2) Ведите учет. 3) Сравните и изучите запись с записью, записанной до заливки бетона.	*Уровень *Транзит *Y-уровень *Измерение *Отвес *Струна
Исправление по порядку	1) Удалите шаблон и балки как минимум через 10 дней после укладки бетона. 2) Отрежьте шлифовальной машиной незаглубленную в бетон колонну. 3) Сделайте поверхность гладкой и ровной. 4) Залить бетоном поверхность.

5.7 КОНТРОЛЬНЫЙ ЛИСТ

Контрольный элемент

Допуски (мм)

Примечания и предостережения

Метод проверки

Подтверждение изготовленных размеров шаблона	Положение: ±1 Диаметр: ±0,5~1,5	* Сделайте оси X и Y такими же, как для эталона. * Обратите особое внимание на положение от центральной метки.	*Измерение *Штангенциркуль
Подтверждение установленного шаблона	±1 от базовой линии	* Установите метки центра шаблона на реперные отметки опорных линий установки (оси X и Y)  * Сохраняйте прямой угол между осями X и Y на уровне ±0° (в пределах погрешности прибора)	*Транзит *Измерение *Отвес
Подтверждение положения анкерных болтов в направлении осей X и Y . Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
