Выключатель со светодиодом: Выключатель со светодиодом, с подсветкой: устройство, подключение

Выключатель со светодиодом, с подсветкой: устройство, подключение

Все люди сталкивались с такой проблемой – возвращаясь поздно вечером или ночью домой, невозможно сразу найти выключатель. Чаще всего мы начинаем ходить по темной комнате и искать выключатель на ощупь. Зачастую таким образом сбивая вещи со столов и спотыкаясь в темноте. Времени на это тратится очень много, что не может не раздражать после тяжелого трудового дня.
Решить такую проблему вам поможет простое, но в тоже время гениальное изобретение – выключатель с индикатором.
Своей конструкцией и внешним видом такой выключатель ничем не отличается от обычного. Исключение составляет лишь то, что имеется лампочка, которая горит в выключенном состоянии. Она сразу бросается в глаза и избавляет вас от поисков.
Такой переключатель можно установить и для розетки – с ним вы всегда сможете ночью включить ночник, не ища маленькую кнопку на проводе. Или прекратить зарядку планшета, телефона, не вставая с кровати.
Подсветка не тратит много электроэнергии и не работает, когда свет включен.

Так что волноваться насчет увеличения счетов за электричество вам не стоит.
В конструкции выключателя чаще всего используются светодиоды. Их применение обусловлено несколькими факторами:

• Низкое энергопотребление;
• Отсутствие нагревательных элементов;
• Долговечность – среднее время работы индикатора – более 10 лет;
• Компактные размеры.

Содержание

• 1 Установка выключателя
  • 1.1 Подготовка к установке
  • 1.2 Установка одноклавишного переключателя
  • 1.3 Установка двухклавишного переключателя

Выключатели с подсветкой имеют много разновидностей, которые применяются в зависимости от требуемых условий:

• Одноклавишный;
• Двухклавишный;
• С одним индикатором;
• С несколькими светодиодами.

Подключение, в зависимости от типа, не сильно разнится. Но следует уточнить, что волнует многих потенциальных покупателей – почему если свет выключен, лампочка на переключателе горит?

Все на самом деле просто – чтобы загорелся светодиод, силы тока и напряжения нужно немного. А такого количества для работы, как лампы накаливания, так и энергосберегающей, просто не хватает.
Для того, чтобы ограничить параметры тока, используется резистор, который устанавливают в схеме до индикатора. Но как же замыкается при этом схема? А замыкание схемы происходит через все ту же лампу накаливания. Тока, который проходит через резистор, просто не хватает на то, чтобы разогреть лампу.

Таким образом, система работает по следующему принципу:

1. Когда свет включен, ток идет по пути наименьшего сопротивления, минуя резистор и светодиод;
2. При переключении, току не остается другого пути, кроме как через сопротивление и индикатор;
3. Дальше ток идет через нить накаливания и возвращается в ноль.

Удобная особенность – при перегорании лампочки вы сразу заметите это, так как цепь будет разомкнута и индикатор не будет гореть.
В любом случае, при работе с электрическими приборами не будет лишним повторить школьный курс физики, а в особенности – закон Ома.
А теперь, давайте разберемся, как подключить выключатель с подсветкой.

Подготовка к установке

Установка одноклавишного переключателя

Когда все предварительные работы будут выполнены, можно приступать к монтажу. Порядок процедуры следующий:

1. Для начала выведите провода, которые необходимо подключить;
2. Внимательно осмотрите элементы выключателя, они не должны быть повреждены или залиты чем-то;
3. После этого присоедините провода к контактам, следите за полярностью;
4. Следующий шаг – прикрутите с помощью дюбелей основу выключателя к стене;
5. Установите верхнюю часть (та, которая с кнопками) на основу, чаще всего она просто защелкивается. Но бывает и крепление на болты, с нижнего торца;
6. Последним шагом будет включение электричества и проверка работоспособности.

Установка двухклавишного переключателя

Выключатели со светодиодами, которые имеют две клавиши, используются там, где необходимо включить определённое количество лампочек. Чаще всего подобные схемы можно встретить в гостиных или в санузлах.
Монтаж такого типа практически ничем не отличается от примера выше:

1. Повторите пункты 1 и 2 из предыдущего списка;
2. Возьмите монтажную ленту и сделайте небольшие бирки на проводах. Это нужно для того, чтобы не запутаться, где какой провод и к чему он идет. В противном случае по ошибке вы можете подключить вместе фазы или нули;
3. Присоедините все контакты, обычно для этого требуется только закрутить прижимные винты;
4. Установите все на свои места;
5. Если кнопки используют разные фазы, то проверяйте их по очереди, так легче понять, что вы где-то могли ошибиться.

особенности монтажа одно- и двухклавишных выключателей

Комфортные условия удается создавать из мелочей, например, выключателя, оснащенного подсветкой. Этот элемент имеет много преимуществ при условии, что будет приобретено правильно установлено подходящее устройство.

Содержание

1. Какие бывают выключатели с индикацией включения
2. Устройство выключателя с подсветкой
3. С диодом
4. Для экономии электроэнергии с конденсатором
5. Как подключить выключатель с подсветкой
6. Куда подводить провода
7. Подключение выключателя света с одной клавишей с подсветкой
8. Как подключить выключатель с двумя клавишами и подсветкой
9. Как отключить светодиод в выключателе
10. Как избавиться от «моргающих» ламп и возможные проблемы

Какие бывают выключатели с индикацией включения

Тройной выключатель с подсветкой

Подсветка в электрических выключателях представляет собой неоновую лампочку или светодиод. Визуально отличить их практически невозможно, единственное отличие – неоновые лампы потребляют меньше электроэнергии, но создают большее падение напряжения. Минимальная сила тока для свечения светодиодов составляет 2 мА, падение напряжения 2 В, а для неоновых разновидностей эти показатели составляют 0,1 мА и 70 В соответственно. Это важно учесть при выборе электрического выключателя.

Выключатели с индикатором могут некорректно работать с разными видами ламп. Бесперебойно и производительно конструкция работает с галогеновыми и лампами накаливания. От эксплуатации светодиодных и энергосберегающих лучше отказаться или принять особые меры. Самые распространенные сбои в работе – моргает лампочка в выключенном положении выключателя, не горит индикатор в выключателе.

Подсветка может оснащаться на всех видах выключателей и с любым количеством клавиш. Месторасположение светящегося индикатора может быть разным: вверху или посередине клавиши, по центру или внизу самого корпуса устройства.

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

• Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
• Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

Подключение напрямую через резистор – это не самый лучший вариант. Обусловлено это производительностью цепи, а также склонностью резистора к перегреванию. Также не исключена вероятность того, что через электрическую цепь потечет обратный ток. Это неизбежно приведет к пробою светодиода.

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки.

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Как подключить выключатель с подсветкой

Принцип работы выключателя

Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

При размыкании выключателя светильник служит обыкновенным проводником. Сквозь него протекает ток с небольшой силой, которой достаточно для бесперебойной работы подсветки.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
5. Когда схема соединения была запомнена, провода отсоединяют.

Схема выключателя с подсветкой Переделанная схема

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой. Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности.

Как избавиться от «моргающих» ламп и возможные проблемы

Установка резистора в патроне

Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:

• Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
• Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.

• Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
• Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.

Самый простой, но не самый удобный способ избавиться от проблемы – убрать подсветку из выключателя или установить обычную модификацию, не оснащенную лампочками.

Купить Светодиодные переключатели и пульты дистанционного управления

1. Oznium
2. Установка
3. Пульты и переключатели

12-вольтовые переключатели, которые выглядят профессионально даже после того, как вы сами их установили? Мы получили это! Просто следуйте нашим простым инструкциям и техническим чертежам, и вы не ошибетесь.

Найти, скажем, светодиодный переключатель определенного цвета может быть сложно, но, к счастью, наш кулисный переключатель поставляется в различных цветах, поэтому вы можете выбрать нужный цвет и установить их в любом месте, например, на приборной панели вашего автомобиля. У нас есть широкий выбор пультов и переключателей для светодиодной продукции, поэтому вы найдете подходящие варианты, такие как выключатели с подсветкой или даже выключатели с датчиком движения. .

Ручка мини-светодиодного диммера

36,69 $

Вкл. Выкл. Кнопочный светодиодный тумблер

9,99 $

Круглый кулисный переключатель

(27)

4,09 $

Пульт дистанционного управления диммером и стробоскопом

(14)

47,19 $

Магнитный переключатель

(1)

6,99 $

Регулятор яркости светодиода

(3)

25,89 $

Светодиодный диммер поворотного типа

(2)

25,89 $

Выключатель дистанционного управления

(17)

26,99 $

Дубликатор с дистанционным управлением

6,99 $

Кулисный переключатель Scion OEM

(21)

11,69 $

Кулисный переключатель Scion OEM с подсветкой

(37)

14,89 $

Водонепроницаемый антивандальный светодиодный выключатель

20,89 $

Антивандальный светодиодный выключатель

(10)

11,69 $

Светодиодный точечный переключатель

(3)

11,69 $

Переключатель с фиксацией IP68

18,69 $

Двухцветный антивандальный светодиодный выключатель

21,99 $

Переключатель датчика движения

11,69 $

Переключатель ИК-датчика

(1)

11,69 $

Переключатель ИК-датчика приближения

(4)

10,49 $

Бесконтактный ИК-переключатель

10,49 $

Переключатель Duckbill с подсветкой

(3)

4,69 $

Клиновой тумблер с подсветкой

(3)

4,69 $

Тумблер со светодиодным наконечником

11,69 $

Кулисный переключатель мгновенного действия

4,69 $

Защитная крышка тумблера

9,29 $

Регулируемый контактный дверной выключатель

(2)

8,19 $

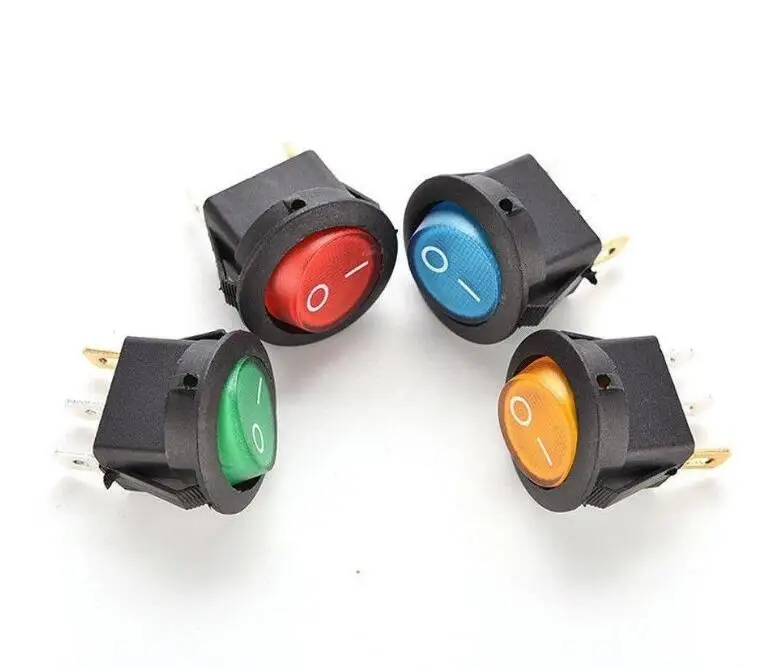

Клавишный переключатель — круглый с синим светодиодом — COM-11155
