технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

  • Условия монтажа водяного пола
  • Правила проектирования и сборки
    • Нюансы устройства теплого пола
    • Каких принципов укладки придерживаться?
    • Способы монтажа водяных контуров
  • Грамотно выбираем материалы
    • №1 — подбираем оптимальный вариант труб
    • №2 — определяемся с утеплителем
    • №3 — покупаем комплектующие для коллектора
  • Руководство по монтажу ТВП
    • Шаг #1 — устройство чернового пола
    • Шаг #2 — укладка теплоизолирующего слоя
    • Шаг #3 — разметка и размещение труб
    • Шаг #4 — монтаж армирующей сетки
    • Шаг #5 — тестирование системы
    • Шаг #6 — укладка цементной стяжки
  • Ввод в эксплуатацию
  • Выводы и полезное видео по теме

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

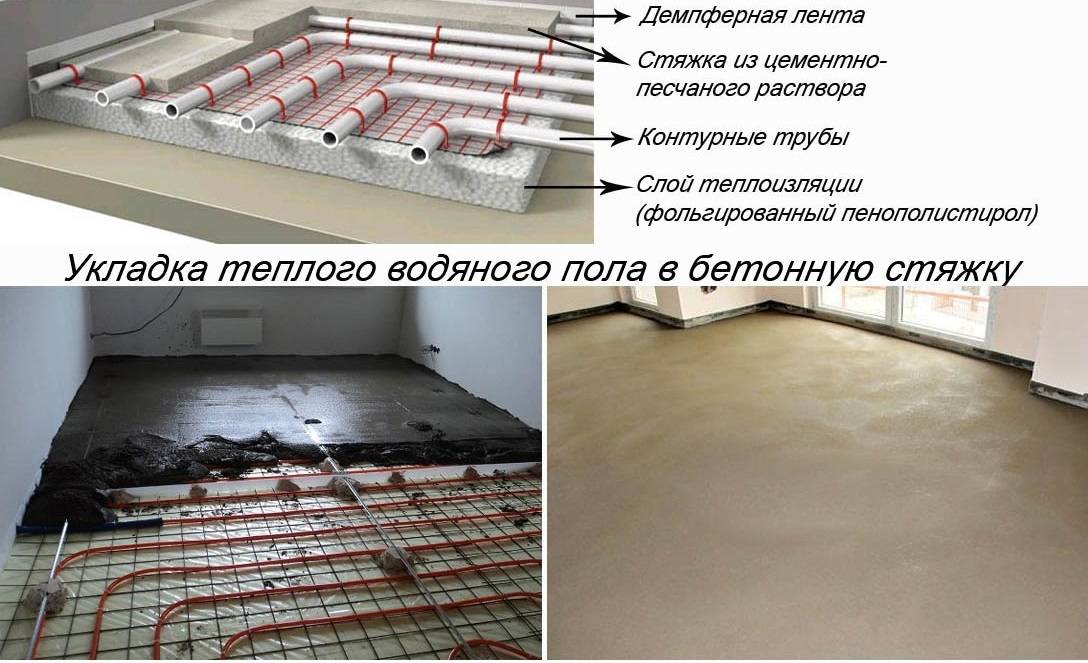

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

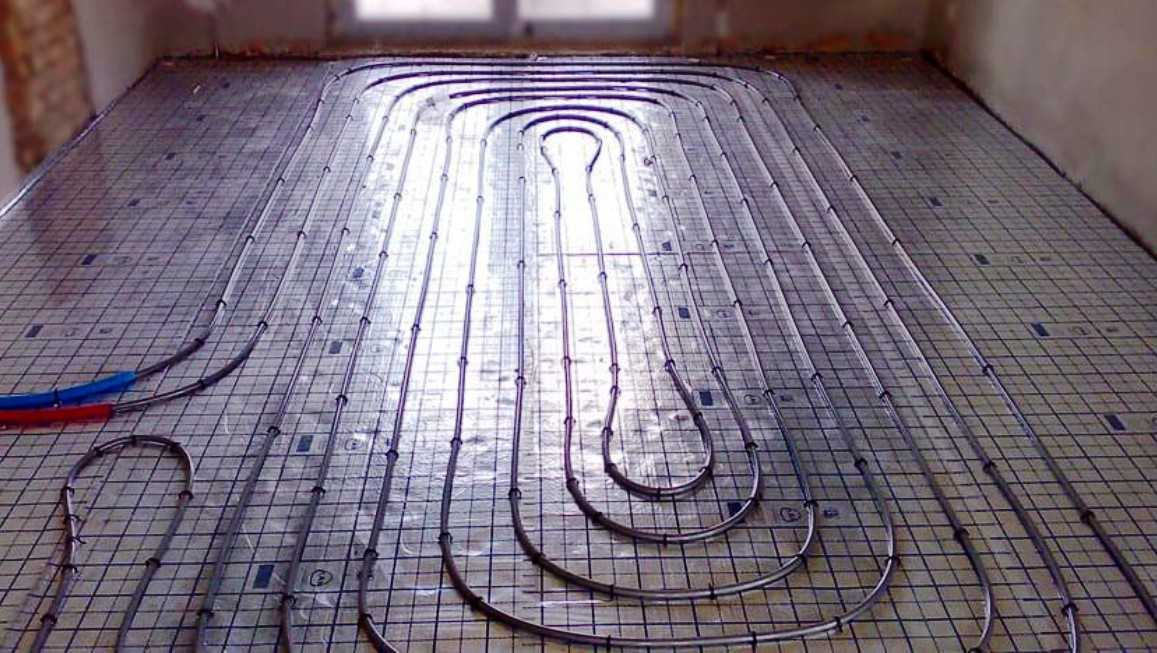

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

все виды и способы укладки на 29 фото

В процессе разработки строительного проекта, так или иначе, возникает вопрос на который нет однозначного ответа, какими же должны быть полы в частном доме. Это могут быть деревянные, бетонные, насыпные, комбинированные и прочие конструкции, имеющие свои положительные и отрицательные стороны. Зачастую хозяева берутся сами за строительные работы, чтобы сэкономить часть средств. Давайте же рассмотрим, какие полы лучше сделать в частном доме, основываясь на их основных характеристиках, а также последовательность их сооружения. Наглядно дополнить статью нам помогут 29 фото.

Полы в частном доме: что нужно знать для правильного выбора

Желание оснастить свое жилище прочным и супернадежным полом преследует любого частного застройщика. Для того чтобы выяснить, какие полы лучше в частном доме, обратимся вкратце к характеристикам наиболее применяемых конструкций. Это могут быть полы деревянные, бетонные и сформированные на основании стяжки.

Деревянные полы

Дерево, как известно, отлично держит тепло и обладает экологической чистотой. Однако дерево не устойчиво к влаге, поэтому возникнет необходимость в применении гидроизоляционных материалов.

Бетонные полы

Наиболее долговечными принято считать бетонные полы в частном доме. Но и здесь есть свой недостаток. Такой монолитный пол должен быть дополнен тщательным утеплением, так как бетон сам по себе очень «холодный» материал.

Сухая стяжка пола

Сравнительно молодым является пол с сухой стяжкой. Сухая стяжка пола обладает отменной теплоизоляцией, главное идеально уложить и утрамбовать все слои, чтобы не было перекосов.

Деревянные полы в частном доме

Применение натурального дерева, на сегодняшний день, находится на пике популярности. Как мы уже говорили, деревянные полы в частном доме отличаются особым теплом и экологичностью. К этому следует также добавить изысканные эстетические качества. Конструирование такого пола может происходить несколькими методами, каждый из которых можно осуществить самостоятельно.В процессе разработки строительного проекта, так или иначе, возникает вопрос на который нет однозначного ответа, какими же должны быть полы в частном доме. Это могут быть деревянные, бетонные, насыпные, комбинированные и прочие конструкции, имеющие свои положительные и отрицательные стороны. Зачастую хозяева берутся сами за строительные работы, чтобы сэкономить часть средств. Давайте же рассмотрим, какие полы лучше сделать в частном доме, основываясь на их основных характеристиках, а также последовательность их сооружения. Наглядно дополнить статью нам помогут 29 фото.

Полы в частном доме: что нужно знать для правильного выбора

Желание оснастить свое жилище прочным и супернадежным полом преследует любого частного застройщика. Для того чтобы выяснить, какие полы лучше в частном доме, обратимся вкратце к характеристикам наиболее применяемых конструкций. Это могут быть полы деревянные, бетонные и сформированные на основании стяжки.

Деревянные полы

Дерево, как известно, отлично держит тепло и обладает экологической чистотой. Однако дерево не устойчиво к влаге, поэтому возникнет необходимость в применении гидроизоляционных материалов.

Бетонные полы

Наиболее долговечными принято считать бетонные полы в частном доме. Но и здесь есть свой недостаток. Такой монолитный пол должен быть дополнен тщательным утеплением, так как бетон сам по себе очень «холодный» материал.

Сухая стяжка пола

Сравнительно молодым является пол с сухой стяжкой. Сухая стяжка пола обладает отменной теплоизоляцией, главное идеально уложить и утрамбовать все слои, чтобы не было перекосов.

Деревянные полы в частном доме

Применение натурального дерева, на сегодняшний день, находится на пике популярности. Как мы уже говорили, деревянные полы в частном доме отличаются особым теплом и экологичностью. К этому следует также добавить изысканные эстетические качества. Конструирование такого пола может происходить несколькими методами, каждый из которых можно осуществить самостоятельно.

Сооружая деревянные полы в частном доме своими руками, необходимо оставлять небольшие щели от стен, так как древесина, под воздействием температур, может незначительно измениться в размерах. При закупке материала, осмотрите его внимательно – не должно быть внешних дефектов (трещин, сколов). Для того, чтобы повысить долговечность, деревянные полы в частном доме стоит делать из твердых пород, таких, как дуб, сосна, кедр или лиственница. Не забудьте также обработать все сырье антисептическими средствами.

Деревянные полы в частном доме своими руками на лагах

Одна из технологий укладки полов состоит в том, чтобы соорудить деревянные полы в частном доме на лагах.

  1. Готовим качественную основу: снимаем часть грунта (5 – 10 см), высыпаем песок и трамбуем.
  2. Поверх укладываем такой же по толщине щебень и снова утрамбовываем.
  3. Прокладываем пароизоляцию (рубероид, клеенка) и приступаем к укладке лаг на стойки с примерным шагом в полметра.
  4. Пространство, образованное между лагами заполняем теплоизолирующей подушкой.

Деревянные полы в частном доме имеют черновой пол, на который стелят конечное покрытие. На этом формирование закончено. Далее остается ее зачистить и залакировать.

Как сделать пол в частном доме из дерева на бетонированной стяжке

Основной момент в этом процессе – безукоризненное формирование основы, которое можно сделать используя самовыравнивающуюся массу. Перед тем как сделать деревянные полы в частном доме на бетонной стяжке, необходимо приобрести специальные строительные шпильки для фиксации лаг.

Итак:

  1. На залитую смесью поверхность нужно постелить гидроизоляционный материал, после чего делаем разметку расположения лаг.
  2. Размечаем пол ровными линиями на расстоянии 50 – 70 см в зависимости от размеров помещения – чем оно больше, тем меньше расстояние.
  3. В полосы вставляем по три шпильки, а в досках делаем отверстия для них.
  4. Лаги нанизываются на шпильки и выставляются по уровню.

Деревянные полы в частном доме на стяжке также следует утеплить (как и в предыдущем варианте). Затем следует укладка доски, на которую стелется конечное покрытие.

Деревянные полы в частном доме на опорных столбах

Такой метод формирования достаточно трудоемкий, но, в некоторых условиях, просто необходим. Деревянные полы в частном доме своими руками строятся на столбах, если есть необходимость поднять их или выровнять, а также для домов с большой площадью. Разберем процесс, как сделать пол в частном доме поэтапно.

Первый шаг – оформляем подоснову: на расстоянии метра друг от друга нужно вырыть ямы, глубиной с полметра и засыпать на 1 дм песком, утоптать.

Второй шаг – туда же высыпаем щебень и, спрессовав его, укладываем рубероид. В подготовленные ямы нужно вставить металлические пруты, сформировать опалубку возле каждой высотой 30 см и залить до краев жидким бетоном.

Третьий шаг — после того, как конструкции полностью застынут, на них формируют кирпичную кладку. На столбцы снова стелется рубероид для формирования защиты от воды и конденсата, монтируются шпильки, на которые затем ложатся лаги.

Бетонные полы в частном доме

Бетонные полы в частном доме имеют некоторую сложность в устройстве, поэтому лучше проделывать эти все этапы с человеком, владеющим хотя бы некоторым опытом работы с этим строительным сырьем. Одним из недостатков таких полов можно назвать трудоемкий демонтаж. Но такие работы проводятся крайне редко, поэтому особого внимания не заслуживают. Перед тем, как сделать пол в частном доме бетонированный, необходимо собрать важный инструмент, такой как: бетономешалка, лопата, ведра, строительная тачка, кельма, уровень, правило и металлическая щетка. Итак, как выглядит процесс бетонирования полов в частном доме.

  1. Сначала необходимо разровнять и уплотнить грунт, убрав попадающиеся камни.
  2. По всей территории засыпаем песочную массу, увлажняем ее, прессуем и даем просохнуть.
  3. Затем укладываем клеенку (мембрану) и утеплитель (например, пенополистирол). Бетонные полы в частном доме могут иметь черновую стяжку, которая формируется на песке, перед гидро- и теплоизолирующими прокладками.
  4. Укладывается арматурная сетка и наполняется хорошо замешанным бетонным раствором, который будет сохнуть не меньше месяца. Важный момент: перед заливкой необходимо сформировать маяки из металлического профиля, как показано на фото.
  5. Залитый пол следует накрыть полиэтиленовой пленкой, чтобы избежать быстрого пересыхания.

Читайте также: Плитка для кухни на пол — практические советы по выбору

Как сделать пол в частном доме с сухой стяжкой

Полы в частном доме с сухой стяжкой, в которую входят такие сыпучие компоненты, как кварц и керамзит, не дают усадки. Они надежно сберегают тепло и сохраняются десятилетиями. Как и в предыдущих вариантах, поверхность необходимо засыпать песком, разровнять и уплотнить. Затем укладывается гидроизоляционный материал, устанавливаются доски (шаг 50 см) и засыпается смесь, которую необходимо выровнять с помощью правила. Поверх всех прослоек монтируются полотна фанеры, причем формировать ими рисунок надо по схеме кирпичной кладки. Укладка должна происходить по уровню, чтобы поверхность была абсолютно ровной.

Полы в частном доме своими руками лучше конструировать из двух основ. Поэтому дублирующий прослоек фанеры необходимо класть на клеевую массу, перпендикулярно первому и зафиксировать саморезами. Стыки закрываются герметиком. Далее поверхность можно оформить любым покрытием.

Как утеплить пол в доме

Вопрос, как утеплить пол в частном доме, один из значимых при его монтаже, поэтому мы вкратце ознакомимся с особенностями некоторых утепляющих материалов.

Мелкопористый керамзит

В качестве утепляющего материала может быть использован легкий мелкопористый керамзит. Он имеет отличную теплопроводимость и стойкость к изменению температур, но для качественной теплоизоляции необходим толстый слой до полуметра.

Пенопласт

Полы в частном доме могут быть утеплены с помощью пенопласта – он долговечен и имеет высокие изолирующие показатели в разных областях, но при этом, пожароопасен и является любимым объектом грызунов.

Минеральная вата

Минеральная вата используется довольно часто для утепления не только полов, но и стен, и потолков. Все ее положительные качественные характеристики (пожаробезопасность, стойкость к различным температурам, теплопроводность, простота монтажа) будут сохранены исключительно с использованием гидроизоляции, так как вата высокопаропроницаема. Со временем она может напитаться конденсатом и потерять свои свойства.

Пеноплекс

Можно оснастить утеплением полы в частном доме своими руками с помощью пеноплекса. Он отличается высокой ценой, но и отличными качественными характеристиками, к которым можно отнести: долговечность, простоту монтажа, стойкость к самым суровым заморозкам, малая теплопроводность и паропроницаемость. Этот довольно молодой на строительном рынке материал, чаще всего можно встретить на частных стройках.

Теплые полы в частном доме

Универсальные теплые полы в частном доме особо ценны, так как выполняют сразу несколько функций: подогревают верхний пласт пола, способствуют повышению комфорта в жилом пространстве, помогают сэкономить на отоплении. Они могут быть водные и электрические.

Как сделать теплый пол в частном доме водяной

Для того, чтобы смастерить водные теплые полы в частном доме, необходимо обзавестись трубкой, арматурной сеткой и хомутами. На прослойку сформированной гидроизоляции стелется сетка, на которой, с помощью хомутов, фиксируется уложенная в определенном порядке труба. Узор расположения ее может быть по любой выбранной заранее схеме. За счет того, что такая гибкая труба продается на катушках, можно отрезать любую ее длину для того или иного контура. После укладки, все трубы подключаются к одному водному коллектору. Затем необходимо обязательно все протестировать, и, если все в порядке, приступать к оформлению стяжки.

Электрические теплые полы в частном доме

Перед тем, как сделать теплый пол в частном доме с электропроводом, нужно, в первую очередь, избавиться от какого-либо строительного сора, оставшегося после предыдущих работ на поверхности. Сначала ложится прослойка теплоизоляции, на которую выкладывается монтажная лента и фиксируется дюбелями – она будет удерживать провод по заданному рисунку. Укладываем проводку и «цепляем» к нашей ленте хомутками. Необходимо также установить датчик температуры, который должен размещаться в гофротрубке в теплоизолирующем слое и выходить наружу.

Когда теплые полы в частном доме сформированы, следует правильно установить терморегулирующее устройство, к которому будут подсоединены все провода и датчики. Далее делаем тест на безукоризненное функционирование всей системы и делаем стяжку или стелим доску.

Правильно оформить полы в частном доме – одна из главных задач при его строительстве. От качества их обустройства будет зависеть комфорт дальнейшего проживания в доме. А при точном следовании инструкциям, процесс их укладки не будет представлять серьезных трудностей.

Underfloor Heating Installation Stok Fotoğraf, Resimler ve Görseller

Görsel

  • Görsel
  • Fotoğraf
  • İllüstrasyon
  • Vektörler
  • Video

381

underfloor heating installation stok fotoğraf ve görselini inceleyin veya daha fazla stok fotoğraf ve görsel keşfetmek için yeni bir arama başlatın.

Sırala:

En popüler

yerden ısıtma sistemi yükleme — установка теплого пола stok fotoğraflar ve resimler

Yerden ısıtma sistemi yükleme

Теплый водяной пол, заливка бетонного пола — установка теплого пола stok fotoğraflar ve resimler

Теплый водяной пол, заливка бетонного пола

техник проверяет диагностику труб на работе — установка теплого пола stok fotoğraflar ve resimler

Техник проверяет диагностика труб на работе

полы с подогревом — установка теплых полов stok fotoğraflar ve resimler

теплые полы

молодой человек установка теплых полов — установка теплых полов stok fotoğraflar ve resimler

Young man installing floor heating

yeni konut inşaatında yerden ısıtma, inşaat detayları, sıhhi tesisat — underfloor heating installation stok fotoğraflar ve resimler

yeni konut inşaatında yerden ısıtma, inşaat detayları, sıhhi…

water floor heating system underfloor — underfloor heating installation stok fotoğraflar ve resimler

водяной пол с подогревом пол

теплый водяной пол,заливка бетонного пола — установка теплого пола stok fotoğraflar ve resimler

Теплый водяной пол, заливка бетонного пола

Монтаж теплого пола. крупным планом интерьер системы водяного пола — установка теплого пола stok fotoğraflar ve resimler

Установка теплого пола. Крупный план системы водяного пола…

система обогрева пола — монтаж теплого пола сток фото

система обогрева пола

i̇nşaat sırasında beyaz borular ile yerden ısıtma sistemi — монтаж теплого пола сток фото и ресимлер

İnşaat sırasında beyaz borular ile yerden ısıtma sistemi

isıtma mat beyaz zemin üzerinde. 3d çizim — установка теплого пола stok fotoğraflar ve resimler

Isıtma mat beyaz zemin üzerinde. 3D çizim

Техник за работой — установка теплого пола stok fotoğraflar ve resimler

Техник за работой

процесс установки матов электрического теплого пола — установка теплого пола stok fotoğraflar ve resimler

Процесс установки матов электрического теплого пола

черный пол с подогревом — установка теплого пола stok fotoğraflar ve resimler

черный теплый пол

монтаж системы теплого пола в доме. красные пластиковые трубы — установка теплого пола stok fotoğraflar ve resimler

установка системы теплого пола в доме. красные пластиковые трубы

заливка бетонного пола — установка теплого пола stok fotoğraflar ve resimler

заливка бетонного пола

zemin ısıtma tesisatı, borular ve boru hatları. Беяз Мюхендис Каски. — установка теплого пола stok fotoğraflar ve resimler

Zemin ısıtma tesisatı, borular ve boru hatları. Beyaz mühendis…

yerden ısıtmanın üzerine sağlam parke döşenmesi ve montajı — underfloor heating installation stok fotoğraflar ve resimler

Yerden ısıtmanın üzerine sağlam parke döşenmesi ve montajı

konut mülkiyet yerden ısıtma boruları üzerinde screeding — underfloor heating installation stok fotoğraflar ve resimler

Konut mülkiyet yerden ısıtma boruları üzerinde Стяжка

техник за работой – установка теплого пола stok fotoğraflar ve resimler

Техник за работой

ремонт и техническое обслуживание концепции систем отопления. специалист ма — установка теплого пола stok fotoğraflar ve resimler

Ремонт и техническое обслуживание концепции систем отопления. Специалист MA

Yerden ısıtma yükleme — установка с подогревом в нижней части.0016 Konut mülkiyetinde yerden ısıtma montajı

young man installing floor heating — underfloor heating installation stok fotoğraflar ve resimler

Young man installing floor heating

yerden ısıtma sistemi yükleme — underfloor heating installation stok fotoğraflar ve resimler

Yerden ısıtma sistemi yükleme

konut mülkiyet yerden ısıtma boruları üzerinde screeding — установка теплого пола stok fotoğraflar ve resimler

Konut mülkiyet yerden ısıtma boruları üzerinde Screeding

черный теплый пол — установка теплого пола stok fotoğraflar ve resimler

черный теплый пол

yerden ısıtma borusu. bir binada mühendislik sistemlerinin kurulumu. Lens parlaması — установка теплого пола stok fotoğraflar ve resimler

Yerden ısıtma borusu. Bir binada mühendislik sistemlerinin…

Геотермальная система отопления и охлаждения с геотермальным тепловым насосом — установка теплого пола stok fotoğraflar ve resimler

Геотермальная система отопления и охлаждения с грунтовым. ..

йени бир бинада йерден ыситма. i̇ç tasarım ve terbiye endüstrisi — установка теплого пола stok fotoğraflar ve resimler

Yeni bir binada yerden ısıtma. ̇Ç tasarım ve terbiye endüstrisi

su yerden ısıtma boruları — установка с подводной нагреванием Stok fotoğraflar ve resimler

Su Yerden yerden yesıtma boruları

. установка отопления stok fotograflar ve resimler

Теплый пол

Что взять с собой и что оставить

Отдел по делам студентов

Обеспечьте успешный переезд в свой новый дом на сорок акров, просмотрев рекомендуемые, необязательные и запрещенные предметы для проживания в наших общежитиях на территории кампуса и Dobie Twenty21. Во всех номерах есть письменный стол, письменный стул, комод, удлиненная односпальная кровать, комбинированная микроволновая печь/холодильник (микрохолодильник), мусорное ведро, мусорная корзина, стеллажи и места для вешалок, доски объявлений и оконные жалюзи. Чтобы изучить репрезентативные планировки типов комнат и их меблировку, просмотрите 3D-туры, расположенные на нашем отдельном общежитии и на страницах Dobie Twenty 21.

Приведенный ниже список не является исчерпывающим. Мы рекомендуем вам проконсультироваться с вашим соседом по комнате летом, чтобы избежать дублирования крупных предметов и электроники. Для получения исчерпывающей информации о предметах, разрешенных или запрещенных в общежитиях и Dobie Twenty21, см. Руководство по общежитиям или свяжитесь с нашей командой по размещению по конкретным вопросам.

Постельные принадлежности и ванна

Принесите
  • Удлиненные двуспальные простыни (все номера оснащены удлиненной двуспальной кроватью и матрасом)
  • Одеяло, одеяла и подушки
  • Полотенца (банные, ручные, мочалки)
  • Тележка для душа (для переноски предметов в общие туалеты) и тапочки для душа
  • Туалетная бумага и мыло для рук, если у вас есть отдельная или смежная ванная комната
Дополнительно
  • Наматрасник
  • Коврик для душа, если у вас есть отдельная или смежная ванная комната
  • Декоративная занавеска для душа, если у вас есть отдельная или смежная ванная комната (занавески для душа предоставляются, но не стесняйтесь приносить свои)
Оставить
  • Собственную кровать или матрац. Вся предоставленная мебель, включая предоставленный матрас, должна оставаться в номере.
  • Сиденье или крышка для унитаза. Вам нужно будет пользоваться сиденьем для унитаза, имеющимся в вашей личной, общей или общей ванной комнате, и вам не разрешается приносить и устанавливать свое собственное.

Прачечная и уборка

Услуги прачечной с доступом к стиральным машинам, сушилкам и гладильным доскам имеются в каждом общежитии на территории кампуса и в Dobie Twenty21. Их использование входит в стоимость жилья. Наш обслуживающий персонал ежедневно убирает места общего пользования общежития и общие ванные комнаты. Жители несут ответственность за уборку всех помещений в своих номерах/люксах, включая отдельные или смежные ванные комнаты.

Принесите
  • Корзину для белья или корзину
  • Стиральный порошок с низким пенообразованием, предназначенный для высокоэффективных стиральных машин с фронтальной загрузкой и других средств для стирки (кондиционер для белья, сушильные листы и т. д.)
  • Вешалки для одежды
  • Средства для общей уборки (дезинфицирующее средство, средство для мытья стекол, тряпка или ручной пылесос, метла, совок и т. д.)
  • Чистящие средства для ванной комнаты, если у вас есть отдельная или смежная ванная комната (перчатки, чистящие средства для душа и туалета, туалетная щетка)
  • Средство для мытья посуды и полотенце для мытья посуды
Дополнительно
  • Утюги и отпариватели с функцией автоматического отключения
  • Освежитель воздуха на батарейках
Оставить после себя
  • Встраиваемые освежители воздуха

Личные принадлежности

Принесите
  • удостоверение личности UT или действующее удостоверение личности с фотографией государственного образца. Это понадобится вам для регистрации.
  • Предметы личной гигиены (шампунь, кондиционер, гель для душа, зубная щетка/паста, салфетки и т. д.)
  • Медицинские товары (аптечка, лекарства от аллергии, головной боли и желудка, бинты, солнцезащитный крем, термометр и т. д.)
  • Замок. В каждой комнате общежития есть запираемый ящик для хранения ценных вещей для каждого соседа по комнате.
Дополнительно
  • Плойка, фен, электрическое одеяло, грелка и другие разрешенные приспособления для личной гигиены (список разрешенных приборов см. в Руководстве по общежитию; приборы должны быть одобрены UL и/или иметь маркировку)
  • Велосипед, велосипедный замок и шлем

Декор комнаты

Мы призываем жильцов приносить с собой вещи, чтобы персонализировать свои комнаты или апартаменты. Для размещения фотографий, календарей и соответствующего декора предусмотрены доски объявлений. Часть стен жилого помещения может быть покрыта плакатами и другими гобеленами, но имейте в виду, что любое повреждение стен или краски приведет к взиманию платы за ущерб, когда вы выезжаете. Кроме того, ряд предметов декора запрещен по соображениям энергетической и пожарной безопасности (см. «Оставить позади» ниже и Инструкцию по общежитию).

Принесите
  • Настольную/кабинетную лампу. Жильцы должны использовать компактные люминесцентные лампы (КЛЛ) или светодиодные лампы вместо ламп накаливания для любого освещения, которое они приносят в свои жилые помещения.
  • Настенный декор (плакаты, гобелены и т. д.)
  • Съемный клей. Это единственный допустимый материал для размещения постеров и картин на стенах. Лента, кнопки или гвозди не допускаются, за исключением досок объявлений, которые мы предоставляем.
Дополнительный
  • Ковер (4 x 6 футов или 5 x 8 футов). Жилые помещения не покрыты коврами.
  • Оконное покрытие(я) с подпружиненными натяжными стержнями. Мы рекомендуем жильцам измерять конкретные окна в своей комнате/люксе после вселения, прежде чем покупать или приносить какие-либо оконные покрытия.
Оставить позади
  • Декоративное освещение. Сюда входят лампы черного света, лампы накаливания, галогенные лампы, праздничные огни, фонари с лампочками, неоновые лампы, бумажные абажуры, веревочные/струнные/ленточные светильники (включая светодиодные) и торшеры.
  • Свечи (с зажженными фитилями или без них) или благовония. Использование открытого огня в общежитиях и Dobie Twenty21 запрещено по соображениям пожарной безопасности.
  • Несанкционированная мебель. Это включает самодельную мебель, наполненную водой мебель и чердачную мебель, не поставляемую университетским жильем и ресторанами.
  • Чрезмерное количество бумаги на двери или стене (например, больше двух листов размером 8,5 x 11 дюймов)
  • Диффузоры

Кухня и приготовление пищи

Жители могут использовать предоставленную микроволновую печь для приготовления пищи и нагрева воды в своей комнате, а также разрешено варить кофе (при условии, что система обнаружения пожара не активирована). По приказу начальника пожарной охраны университета использование любых приборов с открытыми нагревательными змеевиками запрещено.

Принесите
  • Посуда (миски, тарелки, столовое серебро, чашки)
  • Контейнеры для хранения пищевых продуктов (посуда Tupperware, керамические банки и т.
    д.)
Дополнительно
  • Блендер
  • Кофемолка и кофейник (на 12 чашек и меньше)
  • Чайник для воды (с подставкой)
  • Другие разрешенные кухонные приборы (электрический консервный нож, дегидратор, соковыжималка и т. д.)
  • Кастрюли, сковороды и кухонная утварь для использования на общих кухнях общежитий
Оставить
  • Любой прибор с открытыми нагревательными змеевиками . Это включает в себя обычные бытовые приборы, такие как кастрюли/кастрюли быстрого приготовления, фритюрницы, рисоварки, тостеры/тостеры, плиты и все типы электрических грилей. Полный список запрещенных кухонных приборов см. в Руководстве по общежитию. Если прибор, который вы хотите привезти, не указан в списке разрешенных или запрещенных, свяжитесь с нашей командой по размещению для получения разъяснений.
  • Пропановые, угольные и дровяные грили
  • Микроволновые печи или холодильники (они предоставляются Университетским общежитием и столовой)

Учебные принадлежности и устройства

Принесите
  • Компьютер/ноутбук. Жителям с настольными компьютерами потребуется принести сетевой кабель категории 5 или 6 для подключения к сети общежития (максимальная длина 15 футов).
  • Наушники
  • Удлинитель или удлинитель. Они должны быть внесены в список UL со встроенным автоматическим выключателем и предназначены для использования внутри помещений (см. полные критерии одобрения в Руководстве по общежитию).
  • Ручки, карандаши, бумага и тетради
Дополнительно
  • Персональный принтер. В противном случае жители могут распечатывать документы в кампусе с помощью системы UT Print.
Оставьте позади
  • 3D-принтеры
  • Беспроводной маршрутизатор
  • Любое устройство, не внесенное в список UL

Прочие элементы

Дополнительно
  • Маленький вентилятор
  • Небольшая стремянка или табурет
  • Персональное телевидение. Вам потребуется высококачественная кабельная перемычка с резьбовыми соединениями (размер RG-6 или -59).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
