Как самостоятельно сделать вентиляцию в частном доме

Содержание

1 Какую систему вентиляции выбрать?
2 Обустройство естественной вентиляции
3 Обустройство механической вентиляционной системы
4 Заключение

При строительстве коттеджа или частного дома своими руками возникает много вопросов. От правильного решения всех задач зависит комфорт и уют в вашем доме. На стадии проектирования важно учесть все нюансы, касающиеся обустройства отопления, водоснабжения, электроснабжения. Также, возникает вопрос о том, как сделать вентиляцию в частном доме, обеспечивающую бесперебойное поступление чистого воздуха в помещение. Правильное обустройство вентиляционной системы позволит не только создавать благоприятный микроклимат, но и удалять из помещения запахи и вредные вещества, выделяемые мебелью, краской, линолеумом и т.д. Также качественная система вентиляции для частного дома предотвратит образование конденсата и плесени в комнатах с повышенной влажностью.

Пример естественной вентиляции

Раньше, естественную вентиляцию в домах обеспечивали деревянные окна, имеющие неплотные оконные проёмы, и вытяжки, установленные в санузлах и на кухнях. Но, с появлением металлопластиковых окон, обеспечивающих полную герметизацию, об естественной вентиляции частного дома через оконные проёмы пришлось забыть. Постоянное проветривание лишь частично решает проблему, а иногда только усугубляет её. Например, летом вместе с воздухом в дом попадает пыль, насекомые и различные аллергены. Но как же обеспечить необходимую циркуляцию воздуха? Нас интересует устройство вентиляции в частном доме своими руками. При строительстве домовладения можно использовать один из двух вариантов вентиляции: естественную или механическую.

Естественная — функционирует за счёт разницы давления в помещении и за его пределами. При механической системе вентиляции воздухообмен осуществляется с помощью нагнетательных устройств.

Какую систему вентиляции выбрать?

Комфортный для домочадцев микроклимат обуславливается температурой и скоростью поступающего свежего воздуха.

Чем меньше скорость воздушных потоков, тем комфортнее условия.

Естественная система вентиляции предусматривает движение воздуха со скоростью около 1 куб.м/час. При механической (принудительной) вентиляции скорость воздушного потока увеличивается до 3–5 куб.м/час.

Из этого следует вывод: естественная вентиляция наиболее предпочтительнее для создания благоприятного микроклимата.

Естественная вентиляция в частном доме своими руками возможна в тех случаях, когда:
— домовладение находится в экологически чистом районе;
— для строительства использовались следующие материалы: саман, шлакоблок, дерево, кирпич, керамзитобетон.

Преимущества естественной вентиляции:
— не требуется установка дополнительного оборудования;

— энергонезависимая, отсутствует необходимость технического обслуживания;
— бесшумность работы.

Недостатки:
— недостаточный обмен воздуха, грозящий образованием конденсата и плесени;
— невозможность регулировать воздухообмен.

Зачастую случается так, что обустройство естественной вентиляции невозможно по тем или иным причинам. Например, если частный дом расположен в районе с загрязнённым выхлопными газами воздухом. Для того, чтобы естественный воздухообмен нормально функционировал, отдушина должна иметь достаточно большой диаметр, обеспечить который не всегда возможно. В таких случаях следует использовать механическую систему вентиляции, которая также уместна, если домовладение будет строиться из сотопанелей, 3d панелей, сендвич-панелей и других воздухонепроницаемых материалов.

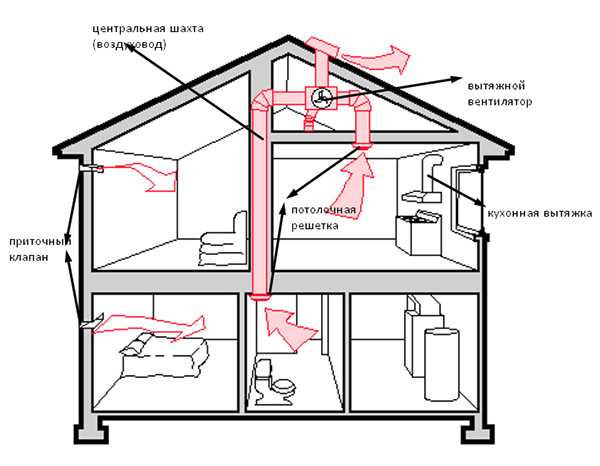

Схема с механическим побуждением

Преимущества механической вентиляции в доме:

— не зависит от погодных условий;
— возможность подачи доведённого до комфортной температуры воздуха;
— возможность увлажнения и очищения воздушных масс с помощью устанавливаемых в систему вентиляции фильтров;
— регулирование воздухообмена.

Недостатки:
— необходимость регулярного техобслуживания;
— зависимость от электроэнергии;
— затраты на покупку и монтаж вентиляции в частном доме.

Обустройство естественной вентиляции

Для устройства естественной вентиляции в частном доме своими руками необходимо, в первую очередь нужен расчёт вентиляционной системы, сделанный на основании таких данных, как объём воздуха в помещении и число проживающих в нём людей. Перед тем как установить вентиляционную систему, также стоит учесть приборы, сжигающие кислород и выделяющие вредные вещества.

Установка и естественной, и механической вентиляции осуществляется в семь этапов:

Расчёт объёма воздухообмена (определение нужного количества поступающих воздушных масс, соответствующих санитарным требованиям).
Определение размеров воздуховодов.
Выбор системы вентиляции (естественной или механической). Решение принимается после тщательного анализа параметров помещения и окружающей среды.
Составление схемы вентиляционных каналов.
Определение местоположения вентиляционного оборудования.
Выбор мест забора и вывода воздушных масс.
Монтаж системы вентиляции.

Проектная схема вентканалов

Чтобы построить естественную вентиляцию в коттедже своими руками не обязательно обладать профессиональными навыками. Просто надо изучить некоторые моменты монтажа. Одним из них является прокладка в несущей стене вытяжного канала диаметром 14 см, с толщиной кладки полтора кирпича. Данное условие необходимо для предотвращения эффекта обратной тяги. Далее, от центрального канала прокладывают горизонтальную разводку по комнатам, диаметр которой составляет 10 см. Для обеспечения достаточной силы тяги вытяжную трубу делают выше конька.

Приток свежего воздуха может осуществляться через приточный оконный клапан, устанавливаемый в металлопластиковых окнах производителем. Клапан представляет собой регулируемую щель в верхней части окна. Данный способ рассматривается при необходимости замены старых или установки новых металлопластиковых оконных блоков.

Если же окна уже установлены, естественная вентиляция в частном доме может быть обеспечена приточным стеновым клапаном. В стене делается сквозное отверстие и вставляется круглый патрубок, оснащённый с обеих сторон решетками. С внутренней стороны клапан открывается и закрывается с помощью регулируемой решётки. Чтобы не портить интерьер комнаты, установленный возле окна клапан прикрывают шторой. Для прогревания воздуха, поступающего с улицы в зимний период, приточный клапан может быть установлен непосредственно за радиатором отопления.

Пример установки приточного клапана

По желанию домовладельца приточные клапаны оснащаются датчиками и системами фильтрации. Устанавливаются они, как правило, в зале, спальнях, кабинетах. В бытовых комнатах делаются вытяжные каналы. Таким образом соблюдается правильное направление движения воздушных масс. Если для достаточного поступления свежего воздуха требуется установка большого количества приточных клапанов, целесообразнее будет сделать выбор в пользу механической вентиляции.

Обустройство механической вентиляционной системы

Механическая вентиляция делится на:
— приточную;
— вытяжную;
— приточно-вытяжную.

Приточная вентиляция подразумевает принудительную подачу воздушных масс с улицы в помещение.
Такая система вентиляции устанавливается с целью обеспечения поступления свежего воздуха взамен отработанного и включает в себя:
— вентиляционный воздухоприёмник;
— приспособления для доведения воздушных масс до комфортной температуры;
— систему фильтрации;
— шумопоглотитель;
— устройства для подачи воздуха в комнаты.

Принцип работы этой системы заключается в том, что чистый, доведённый до определённой температуры воздух, попадая в помещение с помощью вентилятора вытесняет отработанный.

Приточно-принудительная схема

Существует много схем и способов размещения принудительной вентиляции. Самым доступным является организация вентиляционной системы с притоком в прихожей. Это объясняется тем, что прихожая примыкает практически ко всем комнатам. За счёт этого, поступающий с улицы, воздух будет равномерно распределяться по всему дому.

После определения местоположения устройства, следует произвести расчёт количества воздуха необходимого для притока. Выполняется он так же, как для естественной вентиляции. Далее нужно подобрать и установить оборудование. Можно купить все элементы системы по отдельности или приобрести готовую установку, не требующую сборки. Готовая приточная вентиляция — это комплект оборудования для обработки воздуха, находящийся в утеплённом моноблоке. Данное устройство можно монтировать к потолку либо размещается снаружи здания. Затем производится подключение к воздуховодам и электричеству.

Чтобы воздух беспрепятственно двигался по всем комнатам от места притока к вытяжке, необходимо сделать переточные решётки в межкомнатных дверях. Также можно при установке двери оставить зазор, размером около 2 см.

Все больше домовладельцев устанавливают приточно-вытяжную вентиляцию своими руками, оснащённую функцией рекуперации. Рекуператор — это энергосберегающий теплообменник, в котором вытяжные и приточные массы не перемешиваясь обмениваются тепловой энергией. Движение воздуха в установке происходит за счёт вентилятора.

Это устройство выгодно применять в зимний период. Оно позволяет сэкономить около 50% тепла в частном доме.

Поступающие холодные воздушные массы с улицы частично нагреваются за счёт тёплого вытяжного воздуха. В сильные морозы такой способ нагрева воздуха бесполезен, целесообразнее будет включить калорифер, встроенный в систему рекуперации. Для размещения крупногабаритного оборудования выбирают чердак или цоколь.

Заключение

Зная, как правильно сделать вентиляцию в доме своими руками, можно сэкономить бюджет семьи на услугах специалистов. Главное, ответственно подойти к её организации, правильно сделать расчёты и выбрать наиболее подходящий тип вентиляционной системы. И тогда, всем обитателям частного дома будут обеспечены комфортные условия проживания.

Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

предназначение;
функции;
способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

методу передвижения воздуха;
типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

канальные;
безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

естественная вентиляция;
приточно-вытяжная или принудительная;
смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
определить сечение воздуховода;
выбрать тип вентиляционной системы;
составить план-схему вентиляционных каналов;
выбрать место для установки оборудования;
определить места, где будет происходить забор и вывод воздуха;
устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Фото советы как сделать вентиляцию своими руками

Также рекомендуем посетить:

Осушитель воздуха
Напольный кондиционер
Сплит система
Вытяжка 60 см
Вентиляция в гараже
Бесшумные вытяжки
Как почистить вытяжку
Вентиляция в частном доме
Вытяжка в погребе
Вентилятор для ванной
Вентиляция в бане
Норма влажности воздуха
Приточный клапан на окно
Обратный клапан на вентиляцию
Вытяжка в вентиляцию
Труба для вытяжки
Приточный клапан в стену
Приточная вентиляция
Вентилятор для вытяжки
Вытяжка для ванной
Рекуператор для дома
Фильтр для вытяжки
Пластиковые воздуховоды
Короб для вытяжки
Установка вытяжки
Воздушное отопление дома
Черная вытяжка
Почему потеют окна
Увлажнитель воздуха
Встраиваемая вытяжка
Как выбрать кондиционер
Вытяжка для кухни

Как сделать вентиляцию в доме своими руками.

Как сделать вентиляцию в доме. Виды вентиляционных систем. Как обустроить вентиляцию в частном доме своими руками.

28 января. Ремонтно-строительные работы Просмотров 1182. Комментарии к записи как сделать вентиляцию в доме своими руками Нет

Жизнь даже в самом просторном и фешенебельно обставленном доме может превратиться в дневной кошмар, если нет высоко- качественная вентиляция. Этот, казалось бы, незначительный предмет способен свести на нет все удобства и значительно сократить срок службы самого здания. Чтобы обезопасить себя от этого, следует заранее позаботиться о вентиляции в частном доме.

Варианты вентиляции

Если вентиляция в вашем доме работает слабо или не работает совсем, не удивляйтесь, что со временем в углах вырастет плесень, на окнах вырастет конденсат, а головная боль от встречного воздуха выведет вас на экран. все чаще. Вентиляция жилых помещений крайне важна, поскольку максимально сохраняет не только вашу недвижимость, но и ваше здоровье.

Существует множество способов классификации систем: по способу движения воздушных масс, назначению, функциям и т. д. Но если вы не собираетесь заниматься монтажом вентиляции профессионально и превратить это дело в свое хобби, изучить все досконально необязательно. Достаточно знать, что системы вентиляции могут быть естественными и принудительными. Первая функция за счет перепада давления. Еще из школьных уроков физики и экологического образования известно, что ветер – это природное явление, возникающее в результате движения воздуха из области повышенного давления в область пониженного. Такое природное свойство и легло в основу создания естественной вентиляции, когда отработанный воздух (высокого давления) через специальные отверстия в стенах движется по трубам наружу (область низкого давления).

Чтобы наглядно понять, что такое естественная вентиляция в доме, вспомните любую городскую квартиру, а точнее вентиляционную решетку на кухне. Отверстие для вытяжного воздуха размещают на кухне и в ванной, так как эти помещения самые влажные в доме, а потому требуют регулярного проветривания. Но часто в старом или неграмотно спроектированном многоквартирном доме вентиляция слишком слаба и не справляется со своей задачей. Что делать в этом случае, мы расскажем чуть ниже.

С естественной системой вентиляции все понятно, осталось разобраться с принудительной. Как уже можно было догадаться, воздух в такой системе движется принудительно, то есть за счет разнообразных усилителей. В основном это специальные вентиляторы, которые работают и нагнетают воздух в трубопровод. От того, в какую сторону вентиляторы выталкивают воздушные массы, вентиляция разделяется на приточную и вытяжную. Приточная подает в дом только свежий воздух, вытяжная – только удаляет отработанный. Практическому владельцу сразу станет очевидно, что по отдельности такие системы совершенно непроизводительны, а потому гораздо эффективнее использовать их вместе. Это достигается за счет смешанной системы вентиляции или судового выхлопа.

По способу движения воздушных потоков вентиляция может быть канальной и бесканальной. В первом случае воздух движется по трубам (каналам), во втором — проникает через вентиляционные отверстия в окнах и дверях.

Как выбрать вентиляцию?

Итак, информации мы дали не мало, но у неискушенного человека голова уже пойдет кругом от многообразия типов систем. А какой подойдет для дома, квартиры, каркасного коттеджа? Прежде всего, следует понимать, что любой способ имеет свои преимущества и недостатки, но суть каждого заключается в обеспечении регулярного воздухообмена — замены отработанных масс, обогащенных парами воды и углекислым газом, на свежий кислород. Сразу вопрос – сможет ли система естественной вентиляции обеспечить должный воздухообмен в многоэтажке советской застройки, расположенной в центре мегаполиса? Естественно, нет, однако в таких домах проживает большинство горожан. Отсюда вывод, что выбор системы должен зависеть от расположения дома, его размеров, чистоты воздуха снаружи, потребностей и количества жильцов.

Самый простой способ обеспечить дом свежим воздухом — проветрить помещение. Летом помогает, а зимой лишний раз окно открывать не хочется. Более того, многие жители многоквартирных домов старого типа плотно затыкают все щели в окнах и балконных дверях, чтобы согреться. Вентиляционные шахты в таких зданиях довольно старые и уже превратились в вытяжку изнутри пыли и грязи. Такие засоры значительно уменьшают диаметр венткала и отрицательно сказываются на эффективности системы. Варианты решения Некоторые: Прочистить вентиляционную шахту, установить вспомогательное устройство для притока свежего воздуха в дом.

В случае с частными домами ситуация иная – здесь нужно потрудиться, чтобы уметь рассчитать, спроектировать и установить правильную вентиляцию в доме. Если у вас нет опыта в подобной сфере, а мастеров звать не хочется, придется изучать теорию и разбираться в принципе работы систем. Так, для частного дома понадобится как минимум пара вытяжек для эффективного воздухообмена – на кухне и в ванной. Заниматься планировкой системы следует до строительства самого дома, но установка возможна и для сданного дома.

Несколько советов по выбору домашней системы вентиляции:

Если вы живете в старой многоэтажке, скорее всего, вентиляционная шахта забита и работает не на полную мощность. Договоритесь с соседями по подъезду о вызове мастера по уборке или установите отсечной вентиль.
Если вы решили установить в квартире отсечной клапан, но при этом живете в центре города или возле трассы (в районе с грязным воздухом), выбирайте модель с хорошим фильтром, чтобы не дышать выхлопом .
Для частного дома необходимо как минимум две вытяжки (кухня, ванная). В этом случае целесообразно установить смешанную систему вентиляции (тонко-вытяжную).
Для экономии электроэнергии и лучшей термостойкости систему вентиляции в частном доме следует оборудовать рекуператором. Это специальное устройство, которое нагревает поступающий холодный воздух с улицы за счет тепла отработанного воздуха из дома.
Если вы живете в частном частном доме, то там нет необходимости в приточной вентиляции. В этом нет необходимости – деревянные стены сами справятся с воздухообменом, а в доме всегда будет свежесть и тепло. Другое дело, если вы живете в доме из кирпича, бетона или сип-панелей. Такие стены «не дышат», а потому вытяжной воздух следует выводить принудительно.

Вентиляция своими руками

В этой главе мы расскажем, как и зачем делать расчеты системы вентиляции, а также как создать качественный воздухообмен в обычной квартире.

По сути, устройство вентиляции в доме сводится к созданию перепада давления, но при этом потоки воздуха должны соответствовать некоторым требованиям:

Их движение должно быть равномерным, без рывков и завихрений. Это достигается в основном за счет круглых вентиляционных труб подходящего сечения.
Сквозняков быть не должно (узкие регулируемые потоки воздуха, температура которых ниже комнатной).
Необходимо обеспечить полноценный воздухообмен в каждом помещении. Нормы воздухообмена зависят от эксплуатационных характеристик помещения, его объема и площади. Так, для жилых помещений этот показатель должен быть не менее 3 м³/ч на 1 м², а для помещений с повышенным уровнем влажности (кухня, ванная) – не менее 60 м³/ч.

Может показаться, что объемы слишком большие, но при расчете рекомендуется их немного увеличить «о запасе». На самом деле поток воздуха со скоростью 2 м/с сможет растушевать свечу по торту, но мы практически не ощущаем на коже.

Вентиляционный расчет

Расчет системы вентиляции нужен тогда, чтобы понять, каким должен быть подменён объём воздуха в определённый промежуток времени (1 час), чтобы в помещении всегда было сухо и свежо. На основании этих данных становится понятно, какой диаметр воздуховода нужен для удаления отработанного воздуха из помещения и замены его свежим.

Расчет вести можно по кратности воздухообмена или по более простой схеме — по площади помещения. Кратностью воздухообмена называют величину, обозначающую количество отводимого свежего воздуха за 1 час. Например, если кратность равна 1, значит 1 раз воздух надо подменивать 1 раз, если 0,5 значит половину отработанного воздуха подменивать на свежий и т.д. Кратность воздухообмена зависит от специфики помещения. Подробно это описано в СНиП 2.08.01-89.

Для расчета количества заменяемого воздуха используйте формулу: L = N * V, где N — кратность, V — объем помещения.

Однако новичку проще рассчитать вентиляцию по площади помещения. По этому методу на каждый 1 м² площади должно выделяться 3 м³/ч свежего воздуха, независимо от количества проживающих в доме людей.

Секция воздуховодов

На основании полученных данных можно подобрать диаметр сечения воздуховодов для подвода и подачи воздуха в дом. Размеры воздуховода влияют на такие показатели, как скорость и объем привода воздуха. Если канал будет слишком узким, он не справится с воздухом, и помещение будет сбрасываться и стоять. И наоборот, если поставить слишком широкий канал, воздух будет слишком быстро сменяться, и в помещении всегда будет прохладно, поэтому зимой не получится.

Прежде чем приступить к расчету сечения воздуховода, необходимо уточнить, вытяжка естественная или принудительная. В первом случае скорость воздушных потоков должна быть не более 2 м/с, во втором — не более 6 м/с для магистрали и 3-4 м/с — для ответвлений.

Для упрощения расчетов используйте следующую таблицу:

По вертикали отложить поток воздуха (L), закруглить в большую сторону (с запасом). Затем по горизонтали найдите подходящую для вашего случая скорость воздуха, и на пересечении столбцов будет видно, какой воздуховод для этого подходит. Например, если расход воздуха 250 м³/ч, а максимальная скорость 5 м/с, то для создания вентиляции понадобится воздуховод диаметром 140 мм.

Полезный совет: В таблице также приведены значения для прямоугольных воздуховодов, но практика показала, что аэродинамика круглых изделий значительно лучше — нет деражей, и воздух движется свободно.

Схема вентиляции

После расчета можно приступить к созданию детального чертежа, на котором должны быть отображены трасса воздуховодов, расположение вентиляционных решеток, рекуперации, вентиляторов и т.д. Схема вентиляции дома новичка будет достаточно сложной и избежать ошибок вряд ли получится, поэтому этот участок работы рекомендуется доверить специалисту. В остальном он фактически справится сам, но немалая доля успеха зависит от грамотной компоновки.

Если вы все же хотите потренироваться, нарисуйте схему сами, а затем покажите ее знающему человеку, способному увидеть и исправить возможные ошибки. Что нужно знать, чтобы создать вентиляцию дома своими руками? Прежде всего, запомните главное правило – самые влажные и «грязные» помещения должны находиться в конце вентиляционной цепочки. То есть воздух должен «выгонять» из сухих и чистых помещений, например, сначала выходит, потом детская, гостиная, ванная и кухня.

Отверстие забора отработанного воздуха должно быть удалено на крыше на определенную высоту. Чтобы определить, сколько каналов потребуется для стандартного воздуховода, предлагаем воспользоваться приведенной ниже таблицей. Методом простой пропорции рассчитаем пропускную способность для любых каналов. Например, труба диаметром 150 мм и длиной 4 м будет пропускать около 33 м³/ч.

Величина эфирного обмена вам уже известна, теперь снизьте ее на пропускную способность, чтобы получить необходимое количество каналов. Стоит отметить, что это самый примитивный метод расчета, не учитывающий другие параметры, влияющие на эффективность вентиляции (теплоизоляция шахты, направление и сила ветра и т. д.).

Для снижения негативных атмосферных воздействий (энергии ветра) выход вентиляционных шахт следует располагать над кровельным покрытием. Например, если уклон менее 12°, конец вентиляционной трубы следует поднять на 60 см над коньком. В любом случае следует учитывать расстояние между миной и коньком. Так, если труба оканчивается в метре от высшей точки кровли размаха, она должна быть выше конька не менее чем на 50 см, а если вынос составляет 1,5-3 м, то дебит шахты должен быть снижен с скейт.

Полезный совет: Теплоизоляция системы вентиляции позволит поддерживать мощную тягу круглый год, предотвратит выпадение конденсата, повысит звукоизоляцию (ветер не будет гудеть в трубе).

Вспомогательные методы

Напоследок расскажем об одном народном способе повышения эффективности естественной вытяжной вентиляции дома или квартиры. К этому решению прибегают, если вентиляция слишком слабая и не справляется с воздухообменом.

Полезный совет: Для проверки работоспособности вентиляции дома зажгите свечу и принесите ее на место проведения — если пламя резко «засасывает» в нее, значит, система работает хорошо, а если огонь только спорный, то значит мина забита и не работает.

Самый распространенный вариант – установка приточного клапана вентиляции. Принцип его работы достаточно прост – он подает свежий воздух с улицы, в результате чего отработанные воздушные массы принудительно выталкиваются через отверстия в стене на кухне или в ванной комнате. Для городских квартир лучше купить вентиль со встроенным фильтром. Его рекомендуется устанавливать возле окна, чтобы было удобно время от времени заменять фильтр. А зимой поступающий холодный воздух не создает дискомфорта, клапан можно установить за батареей или рядом с ней.

Для дополнительной вентиляции помещения можно установить стеклопакеты со специальными вентиляционными зазорами. Даже в закрытом состоянии они обеспечивают приток свежего воздуха и удаление отработанного.

Сделать приточную вентиляцию в доме или обустроить смешанную систему с «нуля» довольно сложно для неопытного хозяина, поэтому можно изучить материалы, выполнить часть работ, но разработка и создание схемы возлагается на специалист. Если вентиляция уже есть, но работает слабо, есть ли смысл опробовать вспомогательные методы повышения ее производительности.

«Беление потолка своими руками Декоративные кустарники для дачи: сорта»

Как сделать вытяжку в частном доме своими руками? —

Вентиляционный канал в частном доме – единственный способ получить свежий воздух в жилом помещении. Поток воздуха должен быть постоянным, чтобы все члены семьи могли оставаться здоровыми. Создать вентиляцию несложно, но выбрать один из вариантов непросто. В этом вопросе поможет схема дома, ведь от самой конструкции будет зависеть будущая вытяжка. А жильцам дома она обеспечит защиту от плесени, грибков, сырости.

8 Система вентиляции в деревянном частном доме

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью здания. Специалисты строительного дела утверждают, что именно эта работа требует больших усилий. В частном доме можно создать два варианта вытяжных систем:

вытяжная вентиляция;
приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения свободно вытекать с помощью принудительного вмешательства, а свежий воздух будет поступать по воздуховодам естественным путем.

Приточно-вытяжная схема предполагает принудительную вытяжку и приток свежего воздуха в помещение. Эта схема намного сложнее в исполнении, цены на элементы дороже, поэтому редко применяется при строительстве небольших частных домов.

В свою очередь, каждую из предлагаемых систем вентиляции можно разделить на централизованную вытяжную и децентрализованную … В первом случае используется специальная вентиляционная установка. С его помощью происходит циркуляция воздуха в помещении. Второй вариант предполагает расположение нескольких блоков по всей системе. Каждый из них работает независимо от других и устанавливается в каждой комнате дома.

Дополнительная информация

Вентиляционная труба должна выступать так, чтобы угол между коньком и его верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
Проход потоков к вытяжке должен осуществляться даже при закрытых межкомнатных дверях, и не во всех случаях требуется установка решеток. Достаточно оставить внизу зазор шириной 1,5-2 см.
Слишком слабая вентиляция жилого помещения не позволяет достичь высокого уровня экологической безопасности, особенно если в процессе отделки использовались материалы на основе пластмасс, формальдегидных смол и так далее.

По этому принципу определяется высота установки дымохода.

Естественная вентиляция и ее недостатки

В частном доме может присутствовать такая система, как естественная вентиляция. Не всегда есть возможность создать его своими руками в полноценном виде. Этот вопрос остро встал, когда большинство людей стали использовать пластиковые окна и утепление стен. Ситуация привела к многочисленные проблемы — повышенная сырость, образование грибка и плесени в доме. Таких проблем не возникало, когда использовались старые окна, потому что они пропускали свежий воздух через щели. Сквозняк создал необходимые условия для снижения сырости в углах частного дома.
В этой системе вентиляции используется принцип вертикальных воздуховодов. Они монтируются внутри помещения одним концом, а другой выводится чуть выше крыши дома. Поскольку воздух в помещении теплее окружающего помещения, он выталкивается в вытяжной канал и способствует поступлению новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает множество факторов, не зависящих от человека – температура окружающей среды, ветер, а сечение канала необходимого диаметра можно сделать своими руками.

Если обратиться к специалистам строительного дела, то они утверждают, что такая система вентиляции частного дома будет работать только при температуре наружного помещения равной не выше 12 градусов по шкале Цельсия. Если становится жарче, вытяжка начинает работать намного хуже.

Такая ситуация может показаться идеальной для зимнего сезона, но есть и особый недостаток, который нельзя не учитывать. Поскольку разница температур в доме и на улице довольно заметна, система вентиляции начинает работать быстрее. Тепло, скопившееся в доме за день, буквально вылетает в дымоход. Поэтому жители частных домов тратят на отопление своих помещений больше ресурсов, чем это требуется в обычных условиях.

Схема вентиляции частного дома подразумевает создание таких каналов в санузлах. Часто такие вытяжки можно увидеть на кухне, в подвале и ряде других помещений, где необходимо сделать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые находятся в частном доме ниже уровня земли. В них часто образуется газ радон. Для уменьшения его количества рекомендуется построить мощный вентиляционный канал .

Те же специалисты говорят, что иногда этих мер бывает недостаточно. При этом рациональность системы полностью теряется. Этим пользуются люди, которые в любой момент могут открыть окно, создать в помещении сильный приток воздуха и быстро проветрить дом. Упускается только один нюанс – такая система вентиляции неприемлема, так как подвергает риску заболевания всех жильцов помещения.

В результате имеются существенные недостатки — вентиляция в частном доме такого типа предполагает неконтролируемые потоки воздуха, а также не позволяет регулировать приток и приток.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер помещения. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
Внутренняя часть головного убора, оснащенная вентиляционной заслонкой, является основным ограничителем.
Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
Внешняя решетка помогает защитить конструкцию от осадков.
Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части продукта.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе следует округлить толщину стенки до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к изготовлению отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное сверление осуществляется специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Варианты улучшения естественной вентиляции

Улучшить эффект естественной вентиляции в частном доме всегда можно, даже своими руками. Для этого необходимо использовать специальный клапан . Его принято монтировать на входе в канал, находящийся внутри помещения. Это устройство оснащено автоматической системой, реагирующей на влажность. Если в помещении наблюдается увеличение показателя, то срабатывает автоматическое реле и клапан больше открывает канал. В противном случае он закрывается. Датчик становится чувствительным элементом, который монтируется снаружи дома и получает сигнал о температуре окружающей среды.
Когда наступит холодное время года, вентиль нужно перекрыть своими руками. Этот нюанс уменьшит попадание холодного воздуха в дом через вентканал. К сожалению, даже такой вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Приточная вентиляция устанавливается в частном доме другим существующим способом. Этот вариант станет намного дешевле предыдущего, но и усилий для его обслуживания потребуется больше. Подразумевает установку специальных решеток с клапанами на входных и выходных каналах воздуха. Причем последние управляются исключительно вручную. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется менять положение вентиляционного клапана не реже одного раза в сезон.

Последним вариантом улучшения системы естественной вентиляции является установка на воздуховодах специальных вентиляторов. Подобие такой вытяжной системы можно наблюдать и на кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции … Другими словами, воздух может начать поступать из воздуховода в кладовку или подсобное помещение.

Как сделать вытяжку из гипсокартона своими руками

Рассмотрим процесс изготовления вытяжки, характеризуемой как куполообразная вытяжка. Пассивный тип. Сначала определимся с материалом и инструментом, а потом разберем все этапы предполагаемой работы.

Материалы (редактировать)

Для обустройства рассматриваемого варианта вытяжки потребуется следующий набор материалов:

гипсокартон для возведения конструкции. Желательно, чтобы он был влагостойким. Это позволит сохранить воздуховод в целости, уголки металлические
на 75 мм толщиной 2 мм, профили металлические
, необходимые для крепления гипсокартона,
гофра, имеющая длину от 2 до 5 м, которая индивидуальна. Существует зависимость расстояния между устройством и вентиляционной шахтой,
шпаклевка и эмаль для отделки.

Внимание! Рамка вытяжки должна находиться на расстоянии не менее 65 см от поверхности варочной панели. При этом допустимый максимум такой высоты – 75 см.

Что касается инструмента, то вам потребуются:

перфоратор,
отвертка,
ножницы по металлу,
шпатели и кисти,
рулетка и уровень (желательно лазерный).

Процедура

Первый этап работ – планировка кухонной зоны. Необходимо ориентироваться на вентиляционное отверстие и определить положение воздуховода для отвода воздуха. Ширина вытяжки должна соответствовать размеру верхней поверхности плиты. Если выход в вентиляционную шахту сбоку, то потребуется гофрированный шланг. В противном случае, когда нужное отверстие находится прямо над пластиной, от гофры можно отказаться. Условие должно выполняться, когда капот, расположен под гипсокартоном , а плита выровнена по осям.

Сборка каркаса выглядит так:

К стене крепится оцинкованный профиль. Через уровень отмечается дно будущего ящика. Монтаж осуществляется за счет использования анкеров.
Стартовый профиль установлен в соответствии с разметкой. Если нужно придать коробу рельефность, то профиль выставляется в нужном направлении. Для этого его просто сгибают или предварительно надрезают в нужных местах.
К смонтированному профилю прикреплено несколько вертикальных направляющих. Используются саморезы. Формируются подвесы, на которые закрепляется еще один профиль. На этом сборка каркаса завершена.
Полосы крепятся к нижней части, устанавливаются поперек.

Информация! Материалом вытяжки может быть МДФ, влагостойкий гипсокартон, фанера, листовой металл, плотная фольга и негорючий пластик.

Следующий этап — сборка такой части конструкции как Короб вытяжки на кухню :

Каркас изготовлен из профиля и крепится к стене. Боковые стороны корпуса нужно будет прикрепить к уже установленной конструкции.
Основной профиль используется для изготовления элементов, необходимых для стыковки с нижней рамой.
С помощью перемычек из профиля задается необходимая жесткость воздуховода. Это достигается усилением его боковых частей.
Гофра установлена. Во-первых, нужно проверить, чтобы в вентиляционной шахте была тяга. Для уменьшения шума воздуховод созданный сделай сам , обтянут звукоизоляционным материалом.
Выполняется обшивка гипсокартоном. Листы нарезаются таким образом, чтобы заготовки были ровными. Если этого не сделать, то добиться приемлемого качества стыков не удастся, а это негативно скажется на процессе отделки. Используйте герметик, чтобы скрыть рабочие дефекты. Для защиты углов вытяжки подойдет металлический уголок.
Последний этап работы переменный. Нанесение шпаклевки под покраску – самый простой способ отделки. Нужно лишь правильно подобрать цвет, гармонирующий с интерьером кухни. Выбор декоративной отделки не только усложняет работу, но и приводит к дополнительным расходам, связанным с приобретением соответствующего материала. Наконец, оригинальности кухонному пространству добавляют орнаменты и узоры. Хотя такая конструкция требует определенных навыков.

Описанные выше действия позволяют собрать вытяжку пассивного типа. Хотя это не приговор. Достаточно установить электровентилятор на входе, чтобы изменить тип вытяжки.

Важно! При установке активной вытяжки не забудьте про обратный клапан – дверной вариант с пружиной. Воздушный поток, создаваемый вентилятором, открывает клапан, что приводит к выбросу дыма наружу, а его запирание перекрывает поступление воздушных масс снаружи.

Принудительная вентиляция в частном доме

Этот вариант вентиляции можно рассматривать только в том случае, если в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблема ее демонтажа , которая может понадобиться по самым разным причинам.
Снижение производительности канала становится второстепенной проблемой. В этот момент наблюдается снижение циркуляции. Помещение остается без необходимого количества свежего воздуха. Такую вентиляцию рекомендуется устанавливать в подвале или цокольном помещении, где риск сырости намного выше, чем в других частях частного жилого дома. Опыт показывает, что проблем с установкой и регулировкой правильного оттока и притока воздуха не возникает. Эту процедуру можно выполнить своими руками за короткий промежуток времени.

Не забывайте, что вытяжная схема может подразумевать наличие вентиляторов … Эти устройства способны регулировать подачу свежего воздуха. Их может установить любой владелец своими руками.

Для чего нужна вытяжная вентиляция?

В ванной и туалете почти всегда наблюдается повышенная влажность.

Если вовремя не удалять воздух из помещения, могут наблюдаться следующие негативные последствия:

Конденсат на потолке и стенах.
Появление неприятного, часто гнилостного запаха.
Разработка формы.

Все это не только снижает комфортность пребывания в том или ином месте, но и может представлять опасность для здоровья человека.
Для решения проблемы достаточно установить вытяжной вентилятор в натяжной потолок в ванной.

Это не только поможет наладить воздухообмен и поддерживать оптимальный микроклимат, но и значительно снизит риск размножения болезнетворных микроорганизмов.

Приточная вентиляция в доме

Одной из проблем частного дома является нехватка свежего воздуха. Поэтому его выдача должна быть установлена в обязательном порядке. Добиться желаемого результата можно с помощью специального устройства под названием приточный клапан . Помимо основной функции, оно способно обеспечить:

минимизацию количества шума от внешнего мира, проникающего в частный дом;
фильтрация воздуха;
теплоизоляция корпуса, снижающая вероятность его промерзания, а также образования конденсата;
вы можете настроить работу устройства самостоятельно.

Каждый вентиляционный канал дома потребует дополнительной установки данного устройства. В крайнем случае можно обойтись одним клапаном при условии наличия централизованной вентиляции.

Работа клапана зависит от разницы температур между помещением и окружающим миром. При работе принудительной тяги регулировка осуществляется в ручном режиме.

Приточно-вытяжная схема с рекуператорной установкой

Если в частном доме используется приточно-вытяжная схема вентиляции, улучшить ее работу можно путем монтажа рекуператора. Устройство используется для нагрева воздуха, подаваемого в помещения. Принцип действия заключается в нагреве воздуха за счет того, что выводится из дома. Более того, система их не смешивает. В летний период года можно наладить в доме обратный процесс. Воздух, поступающий через канал принудительной вентиляции, можно охлаждать.
Эта техника заслуженно лидирует среди самых разнообразных вариантов вытяжек по всему миру. По мнению эксперта, будущее за этой схемой, позволяющей управлять энергосберегающими технологиями. Стоимость этой системы велика. Если пользоваться им постоянно, то через небольшой промежуток времени он полностью окупит затраты.

Вытяжные вентиляторы

Если устанавливается потолочная вытяжка для ванной комнаты, необходимо заранее выбрать не только способ крепления, но и сам вентилятор.

По принципу установки устройства делятся на:

Канальные. Для их установки, помимо диффузора, также требуется наличие воздуховодов.
Бесканальный. Устанавливается в отверстие в стене или потолке. Доступен в различных формах и размерах. Их можно подобрать не только по требуемым техническим характеристикам, но и по внешнему виду. Такие модели легко впишутся в любой интерьер.

По конструктивным особенностям потолочные вентиляторы различают следующих типов:

Диаметральные устройства. Основное их отличие – наличие барабанной крыльчатки. Следует отметить их низкую производительность, поэтому они редко используются.

Осевые потолочные вентиляторы. Лопасти, установленные на оси, вращаясь, нагнетают воздух в заданном направлении. Максимальное рабочее давление 50 Па. Может устанавливаться только в бесканальных системах вентиляции. Из положительных сторон следует отметить невысокую стоимость и простоту монтажа. Эти вентиляторы очень эффективны.

Устройства центробежного типа. Главное их преимущество – высокая эффективность. Тихая работа также выделяет их среди других.

Существует также классификация по месту установки устройства. Бывают следующих типов:

настенные;
потолок;
настенные и потолочные;
канал.

Кроме того, потолочные вентиляторы можно подразделить в зависимости от наличия дополнительных функций. Например, с обратным клапаном или с датчиком влажности.

Вентиляция в частном доме своими руками

Пришло время, когда все элементы пазла вентиляции в частном доме собраны. Выбрано конкретная выхлопная система , закуплен материал и осталось только правильно установить все элементы. Первым делом необходимо понять, какие расчеты следует произвести перед установкой вентиляции. Одним из них является расчет необходимого количества свежего воздуха. Этот параметр понадобится при установке каналов, а также при выборе дополнительного оборудования.

Расчет вентиляции по площади дома

Данный расчет проводится с целью получения точных данных по воздухообмену. Необходимо учитывать все нюансы, которые Может повлиять на результат:

Минимальная и максимальная скорость поступающего и отводимого воздуха рассчитывается для всей площади дома. Расчеты выполняются с учетом специальных стандартов.
Одно из полученных значений используется как минимальная единица производительности всех вентиляционных каналов в частном доме.
Приведенный выше результат сравнивается с расчетом высоты крыши дома, а также максимальной длины всех вытяжных каналов.
Стандартные вентиляционные каналы устанавливаются внутри помещений, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

При возникновении необходимости выбора диаметра вентканала применяется следующая система:

минимальный показатель диаметра канала должен быть не ниже 150 миллиметров;
в идеальных условиях (вертикальная установка канала, длина 3 метра) такой диаметр позволяет получить 30 кубометров воздуха в час;
при необходимости увеличения расхода воздуха увеличивается длина и сечение выбранного канала;
на одном этаже дома длина вытяжных каналов должна быть одинаковой. Таким образом можно добиться равномерного распределения воздуха по всему дому;
диаметр вентиляционных каналов, для удобства монтажа вентиляционной системы ставим одинаковые.

Самодельные материалы и оборудование для вентиляционного устройства

Как при использовании оконных вентиляторов, так и при централизованной вентиляции, в случае подачи воздуха (принудительной вентиляции) должна быть установлена система воздухораспределения. Обычно это различного рода поворотные решетки, направляющие поток воздуха к потолку и разделяющие его, исключающие возникновение сквозняков.

Рекомендую: Как сделать вентиляцию в мансардном этаже

Вентилятор должен по возможности иметь возможность регулировки количества приточного воздуха, и обязательно система закрывающая его при выключении. Это может быть диафрагма или обычная дверь.

Вентиляционные каналы лучше приобретать готовые, пластиковые или из оцинкованной стали. Последние используются для вентиляции помещений, где воздух может нагреваться до высоких температур (скажем, кухни или сауны), при которых пластмассовые детали могут коробиться.
