Коллектор для теплого водяного пола
Распределительные коллекторы сегодня особенно популярны среди потребителей. Они позволяют улучшить систему водоподачи и отопления, настроить показатели давления и создать идеальную, функциональную систему теплого водяного пола.
Коллектор: что это такое?
Теплый пол – автономная отопительная система, которая в обязательном порядке должна соединяться с центральной системой отопления. Для этого применяется распределительная гребенка, которая может быть выполнена из различных материалов. Чаще всего за основу берут медь, бронзу, нержавеющую сталь или латунь. Материал должен быть не только долговечным, но и устойчивым к коррозии. Лучше остановить свой выбор на фирменной продукции, которая сертифицирована и соответствует международным стандартам качества.
Доверяйте надёжным фирмам, которые работают прозрачно и предлагают широкий выбор надёжной продукции. Качество товара всегда должно подтверждаться документально.
Примечательно, что классическая гребенка – это отрезок трубы, к которому подсоединяются другие трубы. Один выход коллектора подключается к напорному трубопроводу или «обратке», а остальные выходы ведут к трубам отопления водяного пола.
Современное отопительное оборудование может повысить температуру рабочей жидкости внутри трубопровода до 89-90 градусов. Этот показатель не навредит радиаторам, но абсолютно не подходит для теплых полов. Во-первых, ни один человек не будет чувствовать себя комфортно при таком обогреве, а во-вторых, это негативно отразится на напольных покрытиях.
Чтобы избежать проблем и защитить систему от высоких температур, устанавливают специальные распределительные гребенки, которые способны выравнивать температурные показатели. Эти устройства могут выполнить контроль системных параметров благодаря специальным датчикам и обеспечивают полноценное и равномерное разогревание.
Современные изделия комплектуются:
- — специальными клапанами трех- или двухходового типа;
- — расходомером;
- — клапанами термостатического типа;
- — насосом для циркуляционного функционирования;
- — гребенками обратного и подающего типа.
Эта комплектация обеспечивает высокий уровень эффективности распределительного коллектора. К тому же механизм устроен особым образом. Две гребенки соединены между собой и образуют цельный коллекторный блок. Два потока рабочей жидкости смешиваются в основном узле, где выполняется температурная регулировка. Ко всей конструкции крепится насос, который прогоняет воду по системе.
Варианты современных смесительных клапанов

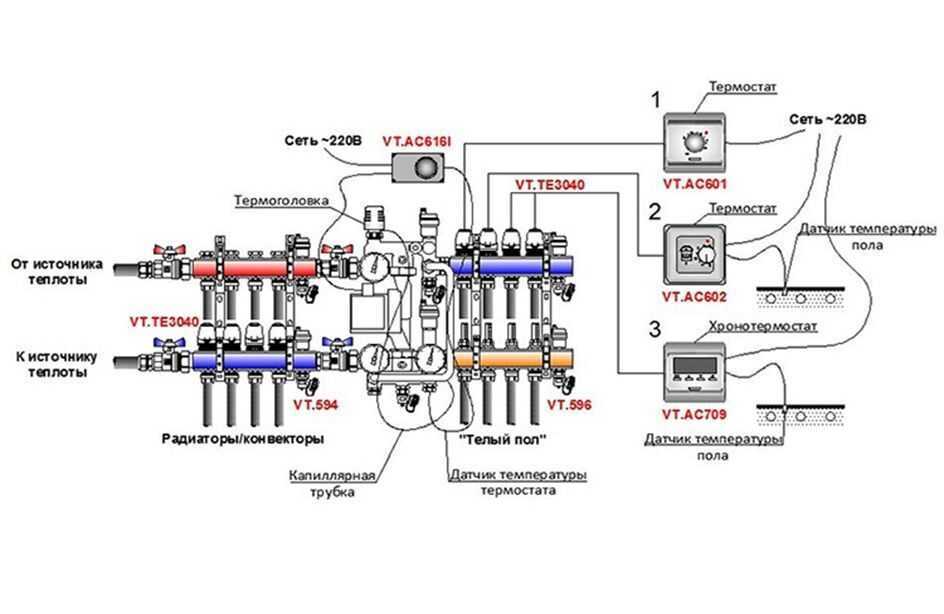

Коллектор для теплого водяного пола может быть подключен разными способами, но смесительные клапана – это обязательные элементы, которые отвечают за смешивание горячей и холодной рабочей жидкости.
Систематическое управление осуществляется двумя способами, доступен ручной и автоматический вариант.
Устройство двухходового типа
Двухходовые элементы – это питающие клапана. Они пропускают воду только по направлению в одну сторону. Если установить изделие неправильно, эксплуатационный период механизма будет минимальным. В свою очередь запорными элементами выступают шар или шток, которые регулируются благодаря электронному или пневматическому приводу.
Популярным вариантом, несомненно, является термостатическая головка, укомплектованная специальным датчиком. Механизм контролирует температуру теплоносителя, который поступает в отопительный контур. Теплый пол такой гребенки никогда не будет перегретым, потому эксплуатационные характеристики системы улучшаются в несколько раз.
Коллектор интегрированный 6 выходов ЕСО стандартный насос
ИНТЕГРИРОВАНЫЙ КОЛЛЕКТОР – это, по своей сути, распределительный коллектор со встроенным в него насосно-смесительным узлом и органами контроля и управления теплоносителем.
Это готовое техническое решение для быстрого и удобного подключения систем отопления (теплых полов или радиаторов) к высокотемпературному источнику как при новом строительстве, так и при реконструкции и присоединении новых площадей.
ИНТЕГИРОВАННЫЙ КОЛЛЕКТОР как новое техническое решение был запатентован в 2006 году. С тех пор изделие прошло не одну модернизацию.
В ЕС разрешено применение, и поэтому устанавливаются только энергоэффективные насосы
Модель ЕСО
арт.502ab-6 или 502ab-6-ЕСО – с установленным стандартным циркуляционным насосом UPS 20/60 130 (стандартная комплектация от 2 до 10 контуров теплого пола или потребителей)
Модификации изделия:
502хх-6-ЕСО-РМ или 562хх-AUTO-НК
РМ- с расходомером (индикатором) потока контуров 0-5 л/мин (визуально открытая настройка)
НК- настроечный клапан контуров под шестигранник (скрытая регулировка/настройка)
С настроечными клапанами (НК) обеспечивается значительно бОльший расход теплоносителя (до 26 л/мин), чем с расходомерами (максимум 5 л/мин).
С клапанами под шестигранник нет визуального отображения индикации расхода, что для непрофессионала представляет определенные трудности, а также требует предварительного расчета настройки (балансировки) системы (контуров теплого пола).
Вместе в тем, пропускная способность регулировочных (настроечных) клапанов под шестигранник в 4-5 раз больше, чем расходомеров с индикаторами потока, что обеспечивает значительно большую тепловую эффективность отопительного прибора (контура). Поэтому, профессионалы в области отопления, как правило, используют коллекторы с закрытой регулировкой с настроечными клапанами под шестигранник.
В базовой комплектации коллектор интегрированный поставляется с расходомерами (индикаторами потока). Если в документах отсутствует индикатор -РМ-, то подразумевается, что изделие поставляется в базовой комплектации, т.е. с расходомерами
Производитель оставляет за собой право на внесение технических изменений без предварительного уведомления в конфигурацию и/или комплектацию изделия, без существенного изменения назначения и условий применения изделия.
Фактический внешний вид изделия может отличаться от представленного изображения
Формула расчета количества
Как рассчитать на сколько выходов нужен коллектор?
Для простоты расчёта: один контур может обслужить максимум 12 кв.м теплого пола
Количество контуров=S (площадь) разделить на 12
Nколлеткора=S/12
Более точный расчет смотрите в инструкции
| Характеристики | |
| Kvs настроечного клапана под шестигранник, м3/час | 4,5 м3/час |
| Kvs настроечного клапана с индикатором потока, л/мин | 0,5 л/мин 0,11 1,0 л/мин 0,23 2,0 л/мин 0,45 3,0 л/мин 0,65 4,0 л/мин 0,85 5,0 л/мин 1,1 |
| Kvs термостатического клапан, м3/час | 3,5 м3/час |
| Вес, кг | 10,31 |
| Класс защиты | IP44 |
| Консоль | Сталь (оцинкованная) |
| Максимальная концентрация раствора незамерзающего теплоносителя | 30,00% |
| Максимальная температура теплоносителя, °C | 110 °C |
| Максимальное рабочее давление, бар | 10 бар |
| Минимальное давление на входе | при температуре жидкости +75 / +90 / +110oC 0,05/0,28/1,08 бар |
| Напряжение питания насоса, В/Гц | 1х230/50 В/Гц |
| Подающая и обратная балка | Нержавеющая сталь X5CrNi18-10 (1. 4301) |
| Потребляемая мощность насоса UPS | UPS (скорость I,II,III) AUTO (min/max) 50, 60, 70 5/44 Вт |
| Пружина индикаторов потока | Нержавеющая сталь AISI 316 |
| Размеры, мм | А 610 В 130 |
| Резьба термостатического клапана под электропривод, мм | М30х1,5 мм |
| Ручки (маховики) | Акрил-бутадиен-стирол АВС |
| Уплотнительные прокладки, уплотнительные кольца в клапанах | Этилен-пропиленовый каучук сшитый пероксидом EPDM peroxide cured 70Sh |
| Шаровые клапаны и прочие детали коллектора | Латунь (никелированная) CW617N |
Инструкция (936.2KB)
Интегрированный коллектор схема (134.
08KB)
Часто задаваемые вопросы домовладельца | WMS Теплый пол
Дом — это не место. Это ощущение…
Итак, ваша новая квартира имеет полы с подогревом? Что ж, вы в надежных руках с подогревом полов, оснащенным с максимальной осторожностью и опытом компании WMS.
Однако для того, чтобы пользоваться преимуществами полов с подогревом, вам необходимо это понимать. Вот некоторые из преимуществ напольного отопления, а также несколько основных советов, которые помогут вам получить максимальную отдачу от вашей системы отопления. Мы также рассмотрим некоторые из наиболее часто задаваемых вопросов.
Часто задаваемые вопросы домовладельца
Как увеличить/уменьшить датчик пола ?
Напольные датчики используются по двум причинам: а) для защиты чувствительной отделки пола от перегрева и б) для контроля температуры пола во влажных помещениях, где термостат установлен снаружи помещения. Если используется для защиты чувствительной отделки пола, мы настоятельно рекомендуем вам не регулировать это самостоятельно — обратитесь к поставщику, чтобы убедиться, что это выполнено правильно.
При использовании во влажных помещениях термостат необходимо настроить так, чтобы он считывал показания датчика пола в качестве основной формы контроля температуры, а затем просто увеличивал/уменьшал уставку температуры для достижения комфортных настроек.
Как обеспечить правильную температуру подачи и достаточное количество тепла котла?
Перед проверкой убедитесь, что термостат подает запрос на нагрев в течение как минимум 30 минут. Если котел работает правильно, в коллектор будет подаваться горячая вода, а стержень коллектора будет теплым (возможно, горячим) на ощупь. Если на коллекторе нет тепла, котел не дает горячей воды. Пожалуйста, проконсультируйтесь с инженером-сантехником.
Почему у меня не работает пол с подогревом?
Существует заблуждение, что покрытие пола должно быть очень теплым на ощупь во время работы UFH. Имейте в виду, что это не так. Из-за размера площади поверхности пола температура пола будет лишь немного выше температуры воздуха, чтобы можно было достичь ваших настроек комфорта.
Если вы сомневаетесь, проверьте правильность настроек термостата. В качестве физического теста включите термостат так, чтобы он призывал к теплу, в течение 30 минут вы сможете наблюдать, как вода течет через расходомеры коллектора (в верхней части коллектора) и чувствовать тепло, исходящее из котла. Если ни одно из этих действий не произойдет в течение 1 часа, позвоните нам, чтобы выполнить несколько простых проверок по телефону.
Коды насосных установок, что означают разные коды и индикаторы ?
Когда насос работает, светодиод 1 горит зеленым. Четыре желтых светодиода показывают текущее энергопотребление (1 = низкое, 2 = средне-низкое, 3 = средне-высокое, 4 = высокое). Когда светодиод 1 мигает зеленым цветом, насос находится в режиме ожидания. Если светодиод 1 горит красным, помпа обнаружила аварийный сигнал. Пожалуйста, свяжитесь с нами, чтобы определить проблему.
Предлагаете ли вы договор на техническое обслуживание?
В связи с тем, что напольное отопление является продуктом скрытого монтажа, не подверженным коррозии и с минимальным количеством движущихся частей, контракты на техническое обслуживание обычно не требуются.
В первую очередь мы предлагаем вам позвонить нам, если у вас есть вопрос, и мы будем рады помочь. Большинство вопросов можно просто решить по телефону.
Каковы ваши периоды гарантии / отказа?
Труба = 75 лет. Коллектор (поток/возврат) = 50 лет. Насосный агрегат/смесительный клапан = 2 года. WMS Controls = 2 года
Какой тип напольного покрытия следует использовать?
Еще один часто задаваемый вопрос: «Какой тип напольного покрытия я могу использовать?»
Краткий ответ заключается в том, что все виды отделки можно использовать с подогревом пола, это то, что мы учитываем на этапе проектирования, чтобы убедиться, что ваша тепловая мощность рассчитывается правильно.
Если вы решите сменить напольное покрытие в будущем, необходимо принять во внимание несколько соображений, чтобы убедиться, что выбранное вами напольное покрытие не повлияет на расчетную тепловую мощность вашей системы UFH.
В общих чертах, более твердые поверхности, такие как камень и керамика, лучше всего подходят для использования с UFH, поскольку они имеют самое низкое тепловое сопротивление, обеспечивая наилучшую теплоотдачу; в отличие от покрытий, таких как ковры с длинным ворсом и коврики, которые имеют противоположный эффект.
Все напольные покрытия имеют рейтинг «tog», меру сопротивления, которая в идеале не должна превышать 2,5 tog (включая любые подложки) при использовании в сочетании с UFH.
КЕРАМИКА И НАТУРАЛЬНЫЙ КАМЕНЬ: Это лучший вид напольного покрытия для использования с UFH – благодаря плотности материала высокая теплопроводность позволяет теплу от трубопровода быстро проходить и обогревать помещение. выше. Все каменные изделия могут быть установлены выше UFH, включая натуральные материалы, такие как сланец и известняк.
ДЕРЕВЯННЫЕ ПОЛЫ: Древесина является натуральным продуктом и поэтому может реагировать на изменения в окружающей среде. Обязательно уточните у производителя напольных покрытий, распространяются ли на его продукцию температурные ограничения; в этом случае в комплект поставки входит напольный датчик, ограничивающий мощность нагрева до этого уровня. Как правило, пол из паркетной доски является наиболее прочным. Полы из цельного дерева содержат более высокое содержание натуральных продуктов, поэтому для них потребуется зонд/датчик для пола, так как они более чувствительны к перепадам температуры.
ЛАМИНАТЫ И ВИНИЛ: Ламинированные и виниловые напольные покрытия прекрасно подходят для использования с UFH, поскольку покрытия обычно тонкие и имеют высокую плотность, поэтому обладают хорошим уровнем теплопроводности. Мы всегда рекомендуем сначала уточнить у производителя данного напольного покрытия, подходит ли продукт для UFH.
КОВРЫ: Существует распространенное заблуждение, что ковер нельзя использовать с UFH, что не соответствует действительности, мы просто рекомендуем не превышать суммарное сопротивление 2,5 ког для ковра и подложки и использовать подложку, специально предназначенную для UFH, чтобы поддерживать теплопроводность на максимально возможном уровне.
КОВРЫ: Лучше всего рассматривать коврики, подходящие для использования с UFH. Рейтинг Tog должен находиться между 1 и 2, не должен превышать 2,5 и в идеале быть не толще 25 мм. Натуральные материалы лучше, так как они пропускают тепло, мешковина, а не войлок, будут работать лучше, как и ковры из натуральных волокон, а не из синтетических материалов.
Свидетельство домовладельца
«Сначала я очень беспокоился о проведении UFH, но моя жена уговорила меня сделать это, и с тех пор мы не оглядывались назад. Мы очень довольны системой».
Решение проблем
В маловероятном случае, если у вас возникла проблема с вашей системой, пожалуйста, свяжитесь с нами по электронной почте по адресу [email protected] в первую очередь, включая следующие данные: имя, адрес, почтовый индекс, контактный номер, Контактный адрес электронной почты, проблема(ы).
Legend 6-контурный коллектор лучистого тепла из нержавеющей стали 1 дюйм с расходомером
484,00 $
Коллектор M-8330P из нержавеющей стали от Legend специально разработан для использования в гидравлических системах отопления и охлаждения. Нержавеющая сталь высшего качества Стальной подающий коллектор имеет встроенные расходомеры для оптимизации эффективности конструкции.В обратном коллекторе имеются легко приводимые в действие запорные клапаны контура.
Все собранные детали имеют высококачественные уплотнительные кольца и уплотнения из EPDM.Каждый коллектор заранее собран для немедленного монтажа на месте эксплуатации. сайт
Legend 6-контурный 1-дюймовый коллектор лучистого тепла из нержавеющей стали с расходомером
Артикул: 8330P-10-6 Категории: Legend Коллекторы из нержавеющей стали, Коллекторы лучистого тепла Теги: ivar, Legend, Коллектор, Radiant, Rehau, Uponor, Watts
- Описание
- Дополнительная информация
- Отзывы (0)
M-8330P Коллектор Pro из нержавеющей стали с автоматическим воздухоотводчиком и переходником для заполнения и продувки, запорными клапанами подачи и возврата, каждый с термометром. 1″ Подающий и возвратный коллектор.
Специально разработан, каждая функция тщательно продумана и тщательно протестирована.
Коллектор из нержавеющей стали M-8330 предназначен для использования в гидравлических системах отопления и охлаждения. Коллектор подачи из высококачественной нержавеющей стали имеет встроенные расходомеры для оптимизации эффективности конструкции. На обратном коллекторе имеются легко приводимые в действие запорные клапаны контура. Все собранные детали имеют высококачественные уплотнительные кольца и уплотнения из EPDM. Каждый коллектор предварительно собран для немедленного монтажа на рабочей площадке.
Основные характеристики:
- Высокое качество и расширенные возможности для сияющих профессионалов
- Изготовлен из высококачественной нержавеющей стали 304
- Универсальный и легко адаптируемый к различным монтажным конфигурациям
- Уплотнительные кольца и уплотнения из EPDM
- Встроенные визуальные расходомеры для быстрой проверки работоспособности контура
- Расходомеры легко регулируются с помощью красного защитного экрана, чтобы установить желаемое значение в галлонах в минуту
- Дополнительные 4-проводные приводы
- Вариант углового запорного клапана для герметичных установок
Техническая информация
Legend Коллектор из нержавеющей стали
Legend M-8330 Коллектор из нержавеющей стали IOM
Legend M-8330 Коллектор Краткое руководство
Для этого коллектора требуются фитинги R-204 904012 ″ ПЭКС Переходник компрессионного коллектора R-201/2″ PEX компрессионный переходник коллекторного коллектора R-20
Переходник компрессионного PEX 5/8″ на коллектор R-20
Компрессионный PEX 3/4″ на переходник коллектора R-20
Дополнительные принадлежности
Если вы хотите использовать коллектор для обогрева нескольких зон, вы можете приобрести возврат боковые приводы, которые работают вместе с боковыми термостатами.
