Звездное небо своими руками из светодиодов: Звездное небо или как установить светодиоды в обивку потолка автомобиля

Потолок звездное небо своими руками – фото и инструкция по изготовлению | Своими руками

Привычка смотреть в звездное небо осталась у человечества с древних времен, когда нашим предкам было холодно и неуютно в беспросветной ночи. Единственными проблесками света такими ночами были огоньки звезд. Поэтому нет ничего удивительного, что многим хочется имитировать его у себя в квартире, доме. Ведь на природе мы бываем все меньше и меньше, небо видим все реже и реже. Так пусть оно будет радовать наш глаз в любое время суток.

Можно конечно ничего своими руками и не мастерить а просто купить натяжной потолок с изображением звёздного неба, но это будет все равно не то.

Для того чтобы сделать такой потолок Вам понадобится оптоволокно из синтетики с лазером, который работает в видимом человеческим глазом диапазоне. В статье будем описывать процесс изготовления потолка в душевой но, разумеется, это частность – такой потолок, в виде звездного неба используя данные детали и зная ход работ можно сделать своими руками где угодно, в любой комнате, и даже на кухне.

Берём панель из МДФ и вырезаем сектор, по величине равный потолку над душевой кабинкой. Затем ручной дрелью сверлим в полученной детали сквозные отверстия, имитирующие звёздное небо (фото 1). С полукруглого торца сектора прикрепляем обечайку из фанеры, которая придаст конструкции объём и позволит разместить оборудование для подсветки (фото 2).

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Теперь распушаем оптоволокно и аккуратно пропускаем отдельные волокна с тыльной стороны панели в просверленные отверстия (фото 3). Затем герметизируем пропущенные волокна с тыльной стороны панели клеем (фото 4). Для удобства работы фиксируем волокна скотчем (фото 5). Переворачиваем конструкцию лицевой стороной вверх и ещё раз промазываем клеем и красим панель (фото 6).

В завершении работы кусачками откусываем (или отрезаем паяльником) торчащие из панели куски волокон (фото 7). Затем подсоединяем к входу оптоволокна источник света (лазерный или светодиодный), подключаем питание и закрепляем всю конструкцию на потолке.

Еще раз заметим, такой «звездный потолок» можно сделать своими руками не только в душевой.

Номерами на фото обозначены этапы работы над “звездным потолком”

1. Сверлим в панели отверстия, которые будут имитировать звёзды.
2. По круглой стороне сектора закрепляем фанерную обечайку.
3. Пропускаем волокна в просверленные отверстия.
4. Сначала герметизируем волокна с тыльной стороны панели.
5. Используем для удобства работы скотч.
6. Красим панель.
7. Выступающие концы волокон можно обрезать кусачками или оплавить паяльником.

Фото – потолок-звездное небо своими руками(кликните чтобы увеличить)

Нет желания делать подсветку комнаты своими руками и хотите готовое? Читайте далее..

В последние годы искусственное освещение по своим возможностям стало догонять и даже обгонять природу. Широкий простор для световых экспериментов открыли светодиоды. Превосходя традиционные лампы накаливания по многим показателям, они пока не могут соперничать с ними по интенсивности светового луча, поэтому в качестве основного источника света обычно не используются.

Зато при решении декоративных задач им нет равных.

На заметку: Главные достоинства светодиодов — экономичность и чрезвычайно долгий срок жизни, исчисляемый десятками тысяч часов, в то время как максимальное время работы таких долгожителей, как газоразрядные лампы, составляет, в среднем, 2-3 тысячи часов.

Широкая палитра

За счет смешения основных цветов — красного, синего, зеленого — светильники на основе светодиодов достигают широчайшей палитры оттенков (для создания нежных пастельных красок используются дополнительные диоды янтарного и лунного цветов).

Так, колористический диапазон серии светильников ColourLivings (Philips) включает 16 млн цветов, из которых вы всегда сможете выбрать тот, который наиболее соответствует вашему настроению и ситуации. Встроенная система регулирования позволяет «настроить» цвет по собственному желанию или установить режим автоматической смены цветов. С помощью пульта дистанционного управления цветовая «партитура» комнаты меняется одним нажатием кнопки! Одни колорченджеры излучают мягкое рассеянное свечение, другие, как прожектор, направляют на стену, окрашивая ее в подходящий по настроению свет.

Включите мебель!

Немаловажное достоинство светодиодов — низкая, не выше 60 °С, рабочая температура. Приборы на их основе могут свободно использоваться рядом с тканью, пластиком и даже бумагой. Благодаря этому свойству стало возможно создание светящейся мебели и разнообразных предметов интерьера. Столы, стулья, ведерки для льда и цветочные горшки днем ведут самую обычную жизнь, а с наступлением вечера начинают светиться в темноте, создавая атмосферу таинственности и волшебства. Технология ротационного формования полиэтилена низкой плотности позволяет придавать изделиям практически любую, подчас самую фантастическую, форму. Освещение происходит за счет встроенных светодиодов, продолжительность свечения без подзарядки в среднем составляет 6-10 часов. Такую мебель можно использовать не только дома, но и в саду, и даже в бассейне. Пластик выдерживает экстремальные температуры от -60 °С до + 80 °С, устойчив к ультрафиолету и превосходно сохраняет цвет. Светодиоды отлично «держат удар» и не боятся влаги.

Млечный путь

Итальянская фабрика Meritalia пошла собственным путем, создав линию надувной мебели Via Lattea («Млечный путь») из прозрачного, легкого, но плотного материала, сотканного из переработанных мешков для сахара и зерна. Кресла и пуфы держат форму благодаря внутреннему каркасу из тонкой стальной сетки. Расположенные под обшивкой низковольтные светодиоды обеспечивают свечение и превращают изделия в таинственный космический объект. Производители утверждают, что такую мебель можно использовать непосредственно в воде.

Разбежались огоньки

Свечи и живой огонь — непременные атрибуты праздника и романтического застолья. Но что делать, если дома маленький ребенок? Да и живой огонь, что ни говори, является источником опасности. На помощь пришли переносные перезаряжаемые светильники. Изготавливают их из самых разных материалов, любых расцветок и форм, однако многие производители интуитивно придают им форму свечи. Светодиоды обеспечивают мягкое приятное свечение, безопасное и не требующее источника огня. Продаются электрические «свечки» обычно в наборах по 4-8 штук и помещаются на подзарядочной платформе, подсоединенной к сети. Зарядка включается, стоит поместить «свечу» в специальный слот, и потом автоматически выключается, если поднять лампу. После полной зарядки «свечи» можно расставить по дому, и они будут «гореть» в темноте без присмотра. Благодаря мобильному свету атмосферу в комнате можно менять по несколько раз за вечер и получать всякий раз новые световые эффекты.

Любители «натуральной» романтики найдут для себя светодиодные свечи из настоящего воска. Имитация пламени достигается при помощи мерцающего эффекта светодиода. Для абсолютной реалистичности свечи можно «задуть» или потрясти, чтобы выключить.

Свет по ниточке

Потрясающих световых эффектов в интерьере достигают с помощью оптоволокна — пучков гибких и одновременно прочных, не боящихся влажности и высоких температур стеклянных волокон с эффектом торцевого свечения. Высокая безопасность, влаго- и жароустойчивость сделали оптоволокно незаменимым помощником в создании «настроения» в банях и саунах.

Лидер в этой области — компания Carritti, оптические волокна которой выдерживают температуру до 200 °С. Система освещения состоит из проектора и оптоволоконного жгута, который закрепляется в необходимом месте, например на потолке парилки, создавая равномерное освещение помещения со всех сторон, или протягивается вдоль полков, подсвечивая их. С помощью оптоволокна огранизуют красивую подводную подсветку бассейнов, ванн, аквариумов и фонтанов.

На заметку:

Альтернатива оптоволокну — технология «диплайн» (Dipline) (фото). Легкие токопроводящие панели из полиуретана позволяют устанавливать микролампочки в любое место, без инструментов и отключения электричества. Вы просто «рисуете» лампочками нужный вам узор!

Небо в алмазах

Иллюзия звездного неба или северного сияния над головой — любые эффекты подвластны оптоволокну. Жгут оптоволоконных нитей одним концом подключается к светодиодному проектору с пультом дистанционного управления, свободные концы распределяются внутри подвесного или натяжного потолка и выводятся через крохотные отверстия наружу, формируя на поверхности поле из множества разбегающихся и сгущающихся светящихся точек.

Проектор, меняя оттенки поступающего на оптоволоконный жгут светового потока, создает на потолке эффект тихого мерцания звезд. Чтобы усилить реалистичность картины, на концы волокон надеваются маленькие хрустальные насадки. Созерцание звезд расслабляет и умиротворяет, однако создание светящейся картины — дело непростое и, соответственно, недешевое.

Как еще можно использовать освещение или подсветку в комнате – 6 способов

Цветной свет — лучший модератор настроения.

Вставленные в обычную люстру лампочки основных цветов — желтого, красного и синего — дадут практически такой же эффект, как у светодиодного колорченджера, правда, без возможности смены оттенков по своему усмотрению.

Диммирование.

Использование диммеров позволяет регулировать степень яркости света по своему желанию. Приглушенный свет мягко обволакивает комнату и создает в ней атмосферу интимности, уюта и красоты.

Динамический свет.

Светильники и люстры со встроенными системами управления имеют несколько режимов свечения, включая различные динамические эффекты — ритмическую смену цвета, мягкое угасание и т. д. Некоторые галогенные люстры оснащены вращающейся сердцевиной, по эффекту воздействия напоминающей хрустальные дискотечные шары.

Подвижные светильники. Современные трековые и тросовые системы позволяют легко перемещать светильники, меняя картину освещения. Особенно выигрывают в такой игре разноуровневые конструкции. Установив такую систему в качестве основного источника освещения, можно обойтись без спецэффектов.

Скрытый свет.

Невидимый глазу источник света создает в помещении атмосферу таинственности. Быстро и легко добиться такого эффекта можно при помощи светодиодных лент, закрепив их при помощи клейкой ленты над шкафами или вдоль пола за диваном.

Игра теней.

Плафоны некоторых светильников сделаны так, что проходя через них, свет образует на потолке красивые узоры. Игра света и тени формирует в комнате волшебную атмосферу и настраивает на романтический лад.

При подготовке статьи использованы материалы автор М.Авдеевой

О светодиодах:

В своих проектах дизайнеры часто используют скрытую подсветку, поскольку возможности её применения в интерьере разнообразны.

Конечно, она не является основным источником света, это дополнительное декоративное освещение. Светодиодные ленты и линейки (применяются только внутри помещений) позволяют красиво обыграть и подсветить периметр комнаты, ниши подвесного потолка и стен, подиумов, сделать подсветку мебели. Это выгодно подчёркивает основные линии, придаёт глубину и футуристичность
интерьеру.

В помещениях с повышенной влажностью лучше использовать дюралайт. Это гибкий прозрачный пластиковый шнур с расположенными внутри ярчайшими крошечными светодиодами. Светодиодные ленты (включая влагозащищённые) и линейки легко монтируются. Они обладают гибкостью и являются наиболее долговечными по сравнению с люминесцентными лампами, которые не обеспечивают непрерывность световой линии. А с помощью лент с RGB-контроллером и пультом ДУ можно регулировать яркость, изменять цветовую градацию и запрограммировать время выключения света.

На заметку:

Как сделать зеркальный потолок
Зеркальный потолок визуально удваивает высоту помещения, делает его более открытым и светлым.

При желании сделать такой потолок можно обратиться в специализированную фирму либо изготовить его прямо на обьекте.

Классический вариант -укрепить на перекрытии или фальш-потолке обычные (стеклянные) зеркальные полотна.

В этом случае единственная проблема – подготовить качественное основание для крепежа. Зеркальные плиты предварительно нарезают квадратами или прямоугольниками.Нарезку заказывают в мастерских фирм-продавцов.

Там же делают огранку скосов (фацет) по периметру каждой зеркальной панели (это необходимо для придания изделиям более нарядного и декоративного вида) и сверлят отверстия заданного диаметра в определённых местах – как под дюбели, так и под светильники.

Желаем Вам легкой, удачной и красивой работы.В добрый путь к звёздному небу.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Потолок из светильников звездное небо

Содержание

1. Звездное небо дома на потолке: обзор вариантов реализации
2. Основные способы реализации
3. Натяжной потолок с оптоволоконной подсветкой панорамы звездного неба
4. Основные материалы
5. Последовательность монтажа
6. Использование кристаллов Сваровски
7. Монтаж без прокалывания отверстий в полотне
8. Примерная оценка финансовых затрат
9. Звездное небо на натяжном потолке с использованием светодиодов
10. Делаем звёздное небо на потолке при помощи оптоволокна и Arduino
11. Шаг 1: планирование
12. Шаг 2: материалы
13. Шаг 3: установка потолка
14. Шаг 4: установка оптоволокна
15. Шаг 6: пробная схема
16. Шаг 7: код для Arduino
17. Шаг 9: отладка и тонкая подстройка

Звездное небо дома на потолке: обзор вариантов реализации

Большинство людей, особенно ведущих активный образ жизни в больших городах, очень редко всматривается в ночное звездное небо. Известно, что этот пейзаж благотворно влияет на организм человека, картина завораживает, отвлекает от городской суеты, успокаивает нервную систему. Необъятное, темное пространство, на фоне которого миллионы мерцающих звезд, способствует расслаблению и полноценному отдыху организма.

Панорама звездного неба

Результатом здорового сна является способность быстро соображать, принимать правильные решения, что дает возможность достигать намеченных целей. В итоге человек становится успешным в карьере и личной жизни. Чтобы расслабляться и, как следствие, спать полноценным здоровым сном, многие стремятся сделать потолок в виде звездного неба своими руками.

Основные способы реализации

Звезды на потолке обычно делаются в спальных комнатах, но все определяет фантазия и желание собственника жилища, можно воспроизвести картину звездного неба на потолке кухни, зала или в ванной. Есть очень много способов создать его своими руками в каких угодно помещениях:

• наклеить готовые фотообои в квартире или заказать фотопечать на бумаге;
• осуществить оптоволоконную подсветку подвесного потолка в виде звездного неба;
• установить натяжной потолок со светодиодами в виде звезд;
• подсветку можно сделать проектором, светодиодами и оптоволоконными нитями одним тоном или цветную, с управлением изменения интенсивности освещения и цвета, с дистанционным и программированным управлением.

Рассмотрим наиболее сложные, но эффектные варианты создания звездного неба дома с применением светотехники.

Натяжной потолок с оптоволоконной подсветкой панорамы звездного неба

Этот вариант считается наиболее популярным благодаря тому, что на ПВХ-пленке качественно и натурально отображается звездное небо с помощью фотопечати и аэрографии. За полотном, под потолком достаточно места, чтобы разместить скрытые элементы светотехники, светодиоды, провода или светогенератор и оптоволоконные нити.

Основные материалы

Для осуществления этого проекта понадобится целый ряд элементов для обычного натяжного потолка и светотехнические устройства:

• ПВХ-полотно; для того чтобы вид звездного неба выглядел более натурально, рекомендуется нанести изображение фотопечатью. Можно купить готовую ткань с панорамой звезд, производители предлагают много вариантов. Делают виды неба южного полушария, где ориентиром является созвездие «Южный крест». У нас в северных широтах аналогичной точкой для навигации принято считать полярную звезду. Есть и просто красивые полотна с вращающимися галактиками, планетами и звездами, не имеющими отношения к реальным видам;

Полотно с изображением вращающейся галактики

• крепежные материалы, багеты, гарпуны для натяжки полотна по периметру комнаты, дюбеля и саморезы;
• оптоволоконные нити;
• светогенератор.

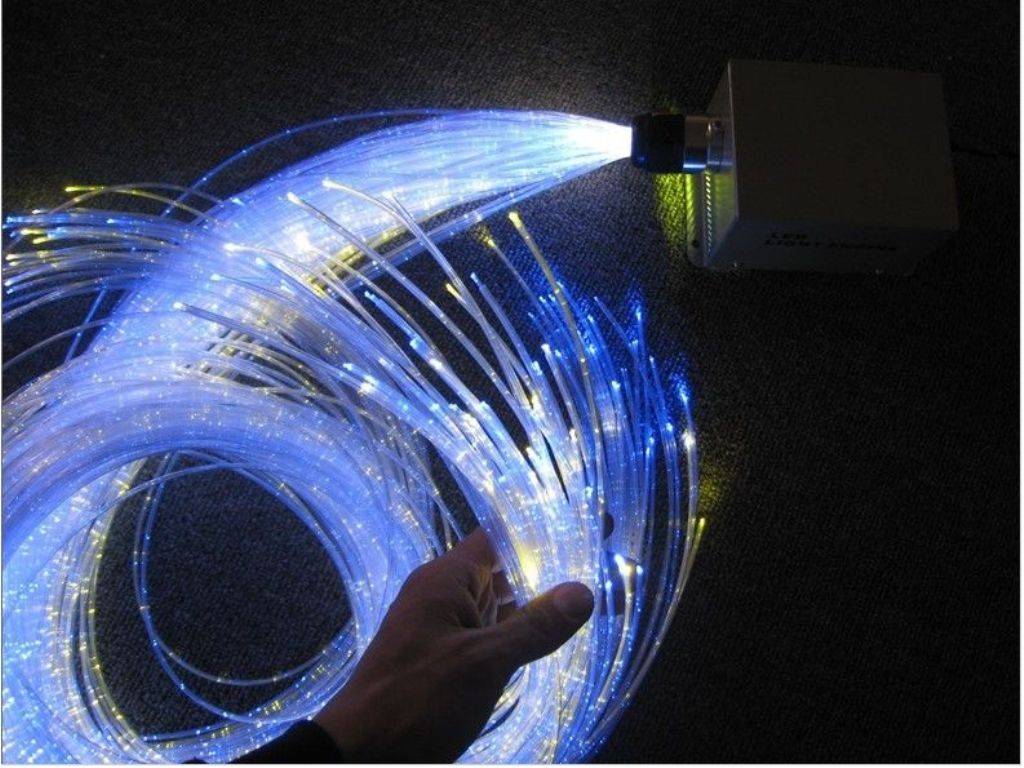

Оптоволокно и световые проекторы. Принцип работы проекторов основан на фокусировке мощного пучка света в одной точке, на соединительной головке, где крепятся оптоволоконные нити. В качестве источника света используется галогенная лампа, а для фокусировки – линза. Лампы бывают мощностью от 50 до 100 Вт, имеют ресурс наработки не более 4 000 часов. Оптоволоконные нити производятся трех диаметров: 0.75, 1 и 2 мм, в соединительную головку можно зафиксировать 765 нитей Ø 0.75 мм.

Внешний вид одной из моделей проектора с оптоволокном

Существуют разные модели проекторов:

• приборы, обеспечивающие стабильное свечение на торцевом окончании оптоволоконной нити;
• с мерцающим свечением;
• монохромные проекторы с белым освещением;
• со светодиодным источником света и цветным светофильтром, 3 канала RGB.

Последняя модель считается самой продвинутой, светодиодные лампы, в отличие от галогеновых, имеют большой ресурс наработки – до 50 000 часов. Они способны обеспечивать стабильный и мерцающий режим работы, менять цветовую гамму, управляются дистанционным пультом. На современных проекторах есть возможность программировать режимы работы, таймер включения, выключения, интенсивность освещенности каждого из каналов RGB в определенных интервалах времени.

Двухканальный RGB-модуль для оптоволоконной подсветки с пультом дистанционного управления

Бывают проекторы, которые содержат по два источника света и две головки для оптоволоконных нитей, с отдельным управлением. Это позволяет создать на одном потолке одновременно мерцающие и стабильно светящиеся звезды.

Определившись с выбором проектора, оптоволокна и полотна для натяжного потолка, можно приступать к монтажу.

Последовательность монтажа

• На первоначальном этапе в закрытом месте под каркасом двухуровневого потолка, по периметру вокруг пространства, на котором натягивается полотно, устанавливается проектор. Крепится он к той же металлической раме, что и гипсокартон. В случаях, когда потолок оного уровня только с натяжным полотном, проектор можно вынести в соседнее помещение.

Схема установки проектора под потолком

• Обязательно надо обеспечить свободный доступ к проектору на случай ремонта, замены лампы или других непредвиденных обстоятельств. Для этого в гипсокартонном каркасе делается съемная крышка для люка.

Пример монтажа проектора и оптоволоконных нитей

• Заводятся провода электропитания, в соединительную головку вставляется пучок оптоволоконных нитей, количество, толщина, Ø и длина которых предварительно рассчитывается. Нити должны доставать до точки подсветки и иметь 20–30 см запаса.
• По периметру натяжного потолка делается разметка, на 15 см ниже потолка крепятся багеты.
• На 3–4 см выше уровня звездного полотна натягивается штукатурная или оконная москитная сетка для окон. Она крепится в одной плоскости над пленкой натяжного потолка, прижимается к стене планкой, натягивается дюбелями и такой же планкой фиксируется с противоположной стороны. Когда площадь потолка большая, сетку рекомендуют натягивать полосами шириной по 1.5–2 м. Это делается для того, чтобы между полосами можно было слегка отогнуть края и достать любую точку пространства. Ячейки сетки должны быть 1–2 мм, чтобы через них можно было удобно продевать оптоволокно и нити были плотно зафиксированы.
• После натяжения сети над ней укладываются оптоволоконные нити и продеваются наружу в тех местах, где предполагается подсветка звезды или другого изображения космического объекта. Для звезд малого размера рекомендуют устанавливать нити Ø 0.75 мм, средних – 1 мм и больших – 2 мм. Крупные изображения планет могут комбинироваться пучком нескольких оптоволоконных нитей от 5 до 12 шт. разных диаметров. Нити протягиваются через сеть на 30–40 см, чтобы была возможность скорректировать точку крепления на пленке.
• Пленка ПВХ крепится на одном из углов. Прогревается феном до 50 °С по диагонали в направлении противоположного угла и там фиксируется.
• На фотоизображении пленки, на звездах, которые планируется подсветить, горячей иглой проделывается одно или несколько отверстий Ø 1 мм. Иглу можно закрепить медным проводом к жалу паяльника.
• В проделанные отверстия продеваются соответствующие нити на 10–15 см, с обратной стороны полотна заклеиваются быстросохнущим прозрачным клеем.
• Комната прогревается термопушкой до температуры 40–50 °С.
• По мере заполнения отверстий полотно прогревается феном и крепится на оставшихся углах.
• Края по сторонам заправляются в багеты строительным шпателем.

Проверка работы оптоволоконной подсветки перед тем как приклеить и срезать нити до уровня полотна

• Когда пленка будет окончательно расправлена и подтянута, концы оптоволокна срезаются ножницами или щипцами на уровне полотна.

Использование кристаллов Сваровски

Для создания более впечатляющего эффекта и яркой подсветки на кончик оптоволоконной нити надевают насадку с граненым кристаллом. Хрустальные кристаллы, имеющие индивидуальную форму граней, создают уникальный рисунок рассеиваемого света.

Насадки с кристаллами Сваровски различной огранки

На полотно они фиксируются армирующими кольцами, с солнечной стороны в дневное время кристаллы создают красивую игру света с мерцанием. Каждый рисунок засвечивает площадь в 10–30 см 2 . Не рекомендуется ставить много кристаллов, они могут засветить другие мелкие объекты, 4–5 на 20 м 2 вполне достаточно.

Звездное небо с кристаллами Сваровски

Не устанавливайте яркие источники света, под тонкой глянцевой пленкой подсвеченные монтажные конструкции за ней могут просматриваться снизу. Очень красиво кристаллы Сваровски смотрятся на замшевой поверхности полотна, на плотной матовой ПВХ-пленке черного или темно-синего цвета. Особенно когда цветная подсветка меняет краски света.

Монтаж без прокалывания отверстий в полотне

Технологии похожи, за исключением некоторых отличий – нити должны упираться торцом во внутреннюю поверхность полотна, там, где планируется подсветка. В этом случае очень сложно совместить все нити с рисунком звездного неба. Поэтому рекомендуется выбирать просто полотно темного цвета. Применение тканевых полотен значительно упрощает монтаж, не требуется разогрева феном и тепловых пушек.

• Концы оптоволокна вытягиваются за сетку на 5 см, не более 10 см, чтобы потом можно было скорректировать точку установки. Вместо сетки делается обрешетка из фанеры толщиной 3–5 мм, ширина полос 1–2 м. Между полосами надо оставить промежутки, чтобы рукой было доступно устанавливать нити в любой точке.
• В фанере просверливаются отверстия, через которые продевается оптоволокно на расстояние 2–3 см, чтобы нити уперлись в натягиваемое полотно. После чего они фиксируются быстросохнущим клеем.

Установка оптоволоконных нитей на фанерное основание над полотном натяжного потолка

• Пленка или замшевое полотно темно-синего или черного цвета натягивается по отработанной методике.

В этом случае точки подсветки не имеют четких контуров, они рассеяны и освещение получается более ярким. Надо отметить, что вариант звездного неба с применением оптоволокна является самым дорогим и трудоемким, особенно с кристаллами Сваровски.

Примерная оценка финансовых затрат

• комплект пленочного натяжного потолка – 15 $ за 1 м 2 ;
• комплект тканевого полотна – 25 $ за 1 м 2 ;
• фотопечать изображения – 45 $ за 1 м 2 ;
• проектор сложно оценить, вариантов моделей много, монохромный с одним цветом стоит до 250 $, цветные до 500 $;
• проекторы со светодиодными контролерами, эффектом мерцания 150–300 $, с дистанционным управлением на 50 $ дороже;
• комплект кристаллов Сваровски 36 шт. стоит 1 500 $.

Это стоимость только материалов, монтажные работы по установке оптоволокна не имеют стабильной цены. Мастера устанавливают свои тарифы, 100 оптоволоконных нитей на 1 м 2 – 350 $, бывает в два раза дороже. Поэтому экономичнее звездное небо сделать своими руками. Опытные специалисты в зависимости от сложности изображения делают натяжной потолок за 1 день, дилетанту может потребоваться неделя. Оптимальный вариант – сделать это в паре с человеком, который уже имеет практический опыт и не потребует за помощь много денег. Установка светодиодов вместо оптоволокна обойдется в 10 раз дешевле.

Звездное небо на натяжном потолке с использованием светодиодов

Этот процесс монтажа мало отличается от ранее рассмотренных вариантов, так же сверлятся и прокалываются отверстия, вместо оптоволокна продеваются провода, клеятся светодиоды. Совокупность светодиодов подключается к контроллеру, который крепится так же, как и проектор. Диоды могут быть одного цвета или сделаны по RGB-технологии. Современные контролеры с дистанционным пультом управления позволяют менять интенсивность освещения и цветовую гамму. Возможны варианты программирования, это делает управление освещением максимально комфортным.

Светодиодные технологии имеют много преимуществ:

• дистанционное и программированное управление цветными подсветками;
• самый экономичный режим потребления энергии;
• исключает нагрев источников света;
• длительный ресурс работы светодиодов – до 50 тыс. часов;
• все элементы устойчивы к механическим воздействиям;
• возможность подключения к музыкальной аппаратуре и использования как цветомузыкального сопровождения.

Подвесные потолки оформляются под звездное небо еще проще, на поверхность клеится пленка или ткань с определенным рисунком. Сверлятся отверстия, крепится оптоволокно или светодиоды. Под потолком размещаются провода или оптоволокно, контроллер или проектор, можно устанавливать две системы в совокупности.

Источник

Делаем звёздное небо на потолке при помощи оптоволокна и Arduino

Хотите увидеть кусочек галактики у себя на потолке? Как это сделать – рассказано ниже.

Несколько лет я мечтал о том, чтобы выполнить этот проект, и вот он, наконец, готов. На его реализацию ушло приличное время, но итоговый результат получился настолько замечательным, что оно того стоило.

Немного о самом проекте. Я старался делать всё своими руками по-максимуму, что дало мне полную творческую свободу. В итоге у меня есть созвездия северного полушария, контроль над звёздными скоплениями при помощи пульта д/у (яркость и цвет), реакция на музыку, контроль подсветки, и, что самое важное – возможность изменить всё, что угодно.

В качестве платформы для всего этого я выбрал Arduino, поскольку знаком с его программированием. За реагирование на музыку отвечал чип MSGEQ7– в интернете полно его описаний. Для связи я использовал завалявшийся у меня NRF24L01. Для управления большим количеством светодиодов хорошо подошёл контроллер сервоприводов PCA9685. Если вам хочется сделать что-то попроще и подешевле, вы можете поискать на Amazon готовые наборы, но если вам интересно делать всё самому, как мне – тогда вам потребуются следующие навыки:

• Знакомство с программированием Arduino.
• Опыт разработки электрических схем и пайки.
• Работа с переменным током.

Многие спрашивают у меня стоимость всего проекта. Довольно сложно дать конкретную цифру, поскольку я потратил много материалов, и всё зависит от того, какую часть вы решите делать самостоятельно, от размера проекта и т.п., однако, я думаю, что он может уложиться в вилку от нескольких сотен до тысячи долларов. Я работал над ним по выходным, и на всё про всё у меня ушло порядка года.

Шаг 1: планирование

Для начала нужно решить, покупать электронную часть или делать самому. Для изготовления схем требуется разбираться в Arduino и основах электроники, и кроме того, есть шанс где-то накосячить. На Amazon и в других магазинах можно найти множество наборов по фразе «Fiber Optic Star Ceiling Kit», так что вариантов тут масса. Но если вам нужна полная творческая свобода и контроль, тогда лучше всё делать самому.

Определившись с электроникой, стоит подумать о структуре потолка, размере звёздной карты и количестве звёзд. Я выбрал вариант с обычным потолком из гипсокартона. У меня низкий потолок, и было достаточно сложно устанавливать оптоволокно, поэтому я остановился на относительно небольшом количестве звёзд, 1200 шт, однако результат всё равно получился потрясающим.

Теперь по выбору звёздного рисунка. Я живу в северном полушарии, поэтому выбрал ту часть неба, что здесь видна. Множество приложений демонстрирует рисунки созвездий – я использовал Celestia (как в этой инструкции по изготовлению собственного звёздного неба). Естественно, никто не заставляет делать рисунок звёздного неба реалистичным и в верном масштабе – тут у вас полная творческая свобода, а в интернете можно найти кучу идей.

Шаг 2: материалы

Теперь, когда всё распланировано, можно заказывать материалы.

Материалы для самого потолка я перечислять не буду, тут всё зависит от используемой системы и других факторов. Я использовал потолок от Knauf. То же касается и инструментов – большая их часть понадобится вам только для установки потолка. Для установки самих звёзд и электроники требуется не так уж много – см. список. Много чего я купил в местных магазинах, а остальное заказал на AliExpress – так дешевле, а качество обычно приемлемое.

Для звёзд и электроники потребуются:

• Блок питания для светодиодных полос, мощность зависит от длины. В интернете можно найти ресурсы, помогающие подобрать БП для светодиодов. В моём случае у меня был импульсный БП на 12 В, 30 А, 350 Вт для ленты длиной 15 м. При этом ленты требуют по 14,4 Вт/м, поэтому у меня был хороший запас.
• БП для светодиодов на 3 Вт. Зависит от количества светодиодов, а в моём случае это был БП на 5 В, 7 А, 35 Вт для 15 светодиодов и Arduino. Если вы выберете стандартные RGB светодиоды 5 мм, тогда можно взять БП попроще, однако звёзды будут уже не такими яркими.
• RGB светодиоды на 3 В с общим анодом и радиатором (или обычные 5 мм светодиоды, если вам не нужна большая яркость). Один светодиод управляет одним скоплением звёзд, поэтому количество зависит от того, сколькими звёздами нужно управлять отдельно.
• Светодиодные ленты 12 В.
• Оптоволокно. Леска не подойдёт. Количество зависит от количества звёзд, размера потолка, местоположения управляющей схемы. Я для усиления эффекта использовал волокна разной толщины.
• Платы PCA9685. С одной платы можно управлять 5-ю RGB светодиодами.
• Arduino Uno/Mega × 2.
• NRF24L01 × 2.
• USB-кабель для питания Arduino.
• Логические транзисторы IRL540N. Количество зависит от количества полосок светодиодов. 1 шт на один цвет одной полоски. Ограничение длины полоски – 5 м. Если нужно больше, используйте дополнительные полоски. Также существуют варианты соединения полосок в одну длинную – смотрите в гугле.
• Транзисторы 2N2222 (или другие n-p-n). На каждые 3 Вт одного цвета светодиодов нужно по транзистору. В моём случае это было 15×3.
• Резисторы. 2 Вт 10 Ом / 2 Вт 6,8 Ом / 2 Вт 6,8 Ом для R, G и B на каждый светодиод 3 Вт соответственно. 5 притягивающих резисторов на 10 кОм, каждый по 0,25 Вт.
• Конденсаторы на 10 мкФ для развязки NRF24L01.
• Алюминиевая пластина для фиксации и охлаждения 3 Вт светодиодов.
• Платы для схем.
• Макетные платы для тестирования.
• Шурупчики, фанера, клейкая лента и всё такое, что есть в любой мастерской.
• Куча проводов разной толщины. Для ШИМ-сигналов можно использовать тонкие провода для прототипирования, но для светодиодных полосок и 3 Вт светодиодов толщину проводов нужно считать в зависимости от расстояния от схемы до светодиодов.

Для пульта д/у и спектрального анализатора:

• MSGEQ7 × 1
• Резисторы — 1 × 470 Ω / 1 × 180k Ω / 1 × 33k Ω.
• Конденсаторы:1 × 33 пФ / 1 × 0.01 мкФ / 1 × 0.1 мкФ.
• Термопаста для процессоров.
• ИК пульт д/у и фотодиод для приёмника
• Куча тонких проводов.
• Небольшая макетная плата. Я использовал Proto Shield.
• Небольшой корпус для Arduino. Я сделал корпус при помощи лазерной резки.
• Другие компоненты, относящиеся к основной схеме. Их количество указано в списке компонентов основной схемы.

Инструменты для установки и пайки:

• Прозрачный клей, не растворяющий оптоволокно. Я использовал простой канцелярский.
• Оборудование для пайки.
• Мультиметр не будет лишним.
• Отвёртка.
• Пассатижи.
• Шило или что-то похожее для проделывания отверстий в потолке. Толщина совпадает с толщиной оптоволокна.

Шаг 3: установка потолка

Детально установку расписывать не буду – в сети есть куча материалов по установке навесного потолка, а я не эксперт в этом вопросе. Такой подход сложнее обычного решения со звёздной панелью, которое выбирает большинство людей. Но зато у меня получился качественный подвесной потолок, который днём смотрится абсолютно нормально.

Специально для обслуживания электроники я сделал лючок в самой малозаметной части потолка.

На этом шаге делается шпатлёвка и грунтовка, а покраска – уже после установки оптоволокна.

Шаг 4: установка оптоволокна

На это у меня ушло больше времени, чем я предполагал… После множества различных импровизаций мы сошлись на том, что в нашем случае лучше всего размещать оптоволокно при помощи удочки и петли из лески – см. мои мастерски исполненные каракули с пояснениями. Сейчас эта идея кажется мне смехотворной – но кому не нравится иногда повозиться.

• Рекомендую приклеивать оптоволокно в отверстиях, чтобы оно не выпадало. Клей должен быть прозрачным и не реагировать с оптоволокном. Я использовал простой канцелярский.
• Сверлить ничего не надо, отверстия можно проделать простым шилом, совпадающим по диаметру с оптоволокном.
• Для разметки точного местоположения звёзд я использовал только рулетку. Не на 100% точно, но нормально. Для печати карты звёздного неба потолок был великоват.

Шаг 5: окончание отделки потолка – покраска

Мы красили прямо по оптоволокну, поэтому когда оно не светится, его не видно. Всё выглядит как обычный потолок. После двух слоёв краски яркость оптоволокна осталась почти такой же.

Шаг 6: пробная схема

Сама схема не очень сложная, и у меня всё заработало сразу же. Однако всегда лучше сначала проверить, а потом устанавливать – тем более, что в данном случае пайки предстоит очень много. Кроме того, удобно иметь тестовую версию для обновлений в будущем – думаю, никому не захочется закоротить проект, на установку которого в потолок было потрачено несколько дней.

Моя тестовая версия – это одна-две платы PCA9685, NRF24L01 и блоки питания, соединённые с Arduino. Всё можно делать на макетных платах. То же касается и схемы пульта д/у – натыкали всё на макетку, и проверили, что всё работает. Я бы также посоветовал припаять несколько 3 Вт светодиодов для проверки.

Шаг 7: код для Arduino

Библиотеки и другие полезные ссылки я собрал в разделе «полезная информация». Объяснения по работе кода содержатся в комментариях к нему.

Я писал этот код, используя различные ресурсы, некоторые из которых я перечислил в разделе «полезная информация». Однако поскольку я закончил проект уже больше года назад, к тому времени, когда я решил написать эту статью, я уже не смог найти некоторые из них, а некоторые сохранённые ссылки уже не работали.

В коде содержится довольно сложная функция для мигания светодиодами. Для улучшения внешнего вида я использовал обучающий материал, где описано, как сделать «дышащее» мигание: sean.voisen.org/blog/2011/10/breathing-led-with-arduino

Человеческий глаз не воспринимает яркость света линейно, поэтому простое линейное увеличение яркости выглядит ненатурально.

Шаг 8: подключение проводов и светодиодных полосок

Время финального подключения! Если всё проверено и всё работает, подключение должно пройти без особых проблем – просто пайка кучи одинаковых комплектующих. Для удобства обслуживания всей схемы я сделал коробку из фанеры по размеру технического лючка – поэтому при необходимости я могу просто вынуть всю схему из потолка. Оптоволокно я провёл по пластиковым сантехническим трубам, размер которых примерно совпадает с 3 Вт светодиодами, а потом просверлил отверстия того же диаметра в фанере и вставил их туда. Таким образом я легко могу отсоединять оптоволокно от светодиодов по необходимости.

Светодиодные полоски предлагаю крепить на алюминиевых пластинах для охлаждения, поскольку они сильно греются.

Шаг 9: отладка и тонкая подстройка

Допустим, вы проверили схему, но после того, как установили её, она не работает… или что-то ещё не работает, как надо. Тогда проблема, скорее всего, в пайке – если в тестовой сборке всё работало, то и в финальной тоже должно. Надеюсь, что это не ваш случай, однако в качестве примера я приведу одну из проблем, с которыми столкнулся сам.

Когда я понижал яркость светодиодов до минимума, полоски могли перестать работать или начать мигать. Потратив огромное количество времени на исследования и отладку, я обнаружил, что проблема была в медленном переключении IRL540, а решение – в простом понижении частоты ШИМ до 50 Гц. Проблема почти решилась, и мигание осталось только на самых низких величинах – однако это не имеет значения, поскольку я их не использую. Проблема вернулась, когда я решил снять ролик об этом потолке, поскольку такую небольшую частоту хорошо видно на камерах – это всё равно, что снимать телевизор. Для решения этой проблемы я собрал на макетной плате небольшую схему, использовав транзисторы 2N2222 вместо IRL540, просто для съёмки видео.

Теперь, когда всё на месте и работает, можно заняться тонкой подстройкой яркости звёзд, реагированием на музыку, режимами затухания и всем остальным.

Источник

Идеи домашнего кинотеатра в космической тематике своими руками

Мы все пускали слюни на многомиллионные установки домашнего кинотеатра, но такой стиль предназначен для 1%? Мы говорим: «НЕТ!» Существует множество способов создать идеальный домашний кинотеатр с ограниченным бюджетом, и мы здесь, чтобы рассказать вам, как это сделать. В рамках нашей новой инициативы «Как сделать домашний кинотеатр» мы предоставим несколько идей для самостоятельного изготовления, чтобы воплотить в жизнь ваши мечты о тематическом домашнем кинотеатре. Сегодняшняя тема — Космос — одна из моих любимых.

Звездная ночь

Это будет одна из самых впечатляющих частей вашего домашнего кинотеатра с космической тематикой. Есть несколько способов создать на потолке эффект «звездной ночи», от кропотливого утомительного до более веселого и дикого. Первое, что вам нужно сделать, это убрать мебель из комнаты и накрыть все пластиком. Вы же не хотите, чтобы краска попала на стены или пол, поэтому позаботьтесь о том, чтобы действительно хорошо выполнить этот шаг.

Теперь вам нужно покрасить потолок в темно-синий цвет. Темно-синий цвет сделает ваши звезды более реалистичными, поэтому мы рекомендуем синюю, а не черную краску. Вы также можете сделать это с различными оттенками синего, от светлого по краям до глубокого индиго в середине.

Теперь, если вы из тех, кто любит контролировать свою эстетику, вы можете выбрать «кропотливо утомительный» метод, который я только что упомянул. Это влечет за собой использование серебряных и / или золотых ручек для рисования звезд на потолке. Вам понадобится много фломастеров и прочная высокая лестница. Этот метод отлично подходит для создания определенных созвездий, которые, если вы увлекаетесь астрологией, могут быть тем способом, которым вы хотите заниматься. Обратите внимание, что это займет более нескольких часов, в зависимости от размера вашего холста, но может быть интересным проектом для всей семьи.

Следующий метод, более веселый и дикий, использует технику разбрызгивания, и его можно выполнить одним из двух способов. Первый предназначен для «дневного» вида звезд, то есть звезд, которые можно увидеть как днем, так и ночью. Используя зубную щетку или маленькую жесткую кисть, нанесите белую или кремовую светло-желтую люминесцентную краску на высохшую синюю краску, которую вы нанесли ранее. Для более реалистичного эффекта вы можете варьировать цвет светло-голубым, оранжевым и желтым. Второй «веселой и дикий» способ украсить потолок — разбрызгать светящуюся краску, которая будет светиться ночью, создавая действительно крутой эффект.

Мой любимый способ разбрызгивания — техника месса, когда вы направляете кисть в потолок (около фута или около того), а затем осторожно тянете указательный палец от передней части кисти к задней. Это отбрасывает краску на потолок. Если вы нервничаете, практикуйте эту технику на холсте или куске дерева, пока не обретете уверенность. Нет причин расстраиваться при создании домашнего кинотеатра своей мечты! Еще один способ разбрызгивания — это щелкнуть заполненной краской кистью по потолку, но я обнаружил, что при этом образуются более крупные пятна краски, которые не всегда выглядят как звезды. Хорошая новость! Вы всегда можете закрасить ошибки оставшейся лишней синей краской.

Кресла для футуристического театра

Стулья, которые вы выбираете для своего домашнего кинотеатра, имеют первостепенное значение! Это то место, где вы собираетесь припарковаться на время просмотра фильма (или просмотра телевизора/фильмов), поэтому нам не нужно говорить вам, что комфорт и стиль должны стоять на первом месте в вашем списке качеств при взгляде на вещи. за правильную посадку. Есть несколько вариантов сидения — кушетки, театральные кресла, кресла и т. д. — но есть ли у них собственные встроенные светодиодные фонари?

Seacraft имеет кресло Venetian Media Room Chair со встроенными светодиодами в подстаканниках, а также под самими сиденьями. Это обеспечивает двойную цель: помочь вам занять свое место в темноте, а также добавить футуристический стиль. На момент публикации этой статьи эти места стоили 479 долларов за штуку. Если у вас уже есть места для сидения или цена слишком высока, вы можете создать свой собственный футуристический световой эффект с помощью умных светодиодных лент!

Умная светодиодная лента

Освещение — один из лучших способов оживить театр. Вы, вероятно, захотите снизить яркость при просмотре фильмов ради уровней черного, но даже малейшее всплеск цвета может изменить атмосферу. Теперь вам, наверное, интересно, где будет оптимальное размещение таких источников света.

Лучшее место для размещения интеллектуальных светодиодных лент — утопленное или скрытое место. Это может быть за экраном, если у вас есть фиксированный экран, установленный на стене, под диваном или сидением, или на самом потолке. Если у вас куполообразный или углубленный потолок с выступами по периметру, это идеальное место для установки ленточных светильников. С настройкой RGBW вы сможете осветить свой звездный ночной потолок, чтобы сделать его еще более эффектным. Подойдите к этому творчески! В конце концов, это домашний кинотеатр вашей мечты.

Арт Фейерман сделал обзор светодиодных лент Lightify Flex RGBW на нашем дочернем сайте SmarterHomeAutomation.com. Он установил светильники на своей кухне в шкафах и для нижнего освещения под ними. Лучшая часть этих огней заключается в том, что ими можно управлять с помощью вашего смартфона, и они имеют полный цветовой спектр, с которым вы можете поиграть, чтобы вы могли идеально соответствовать своему декору (или настроению). В качестве дополнительного бонуса светом можно управлять с помощью голоса с любого устройства с поддержкой Alexa.

[sam_pro id=1_44 code=»true»

Встраиваемое освещение/бра с умными лампочками

Итак, вы нас поймали — мы большие поклонники умного освещения. Возможность управлять освещением с помощью голосовых команд или с помощью смартфона и выбирать цвета вплоть до нужного вам оттенка — это действительно футуристическое дополнение к любому домашнему кинотеатру (или комнате в вашем доме). Если у вас есть утопленные банки, которые можно увидеть во многих современных домах, то вы в деле. Вам просто понадобится умная лампа заливающего света, которая поместится в эти банки — Philips Hue и Sylvania — два из наших лучших вариантов. Эти источники света бывают RGBW и белыми, поэтому убедитесь, что вы получаете тот, который вам нужен.

Если в вашем доме нет встроенных встроенных светильников, не расстраивайтесь. Вы всегда можете установить футуристические настенные бра, в которых используются обычные лампочки A19, чтобы получить умный световой эффект. Найдите недорогие бра в местном хозяйственном магазине или проверьте в Интернете. Эти умные лампочки обычно стоят в диапазоне 30-50 долларов, поэтому примите это во внимание при покупке светильников. Нет необходимости тратить целое состояние на освещение, поскольку большую часть времени, которое вы проводите в домашнем кинотеатре, свет будет довольно тусклым или выключенным.

Космический декор

Добрые люди из НАСА имеют общедоступные изображения космоса в высоком разрешении, доступные нам в Интернете. Быстрый поиск в Google по запросу «туманность НАСА» выдаст тысячи больших изображений с высоким разрешением, которые вы можете скачать и распечатать. Для больших изображений я всегда использовал Costco для печати на высококачественной фотобумаге. Выберите пару понравившихся изображений, выберите размер фотографии и распечатайте их! В сочетании с футуристической рамкой создайте иллюзию взгляда прямо в космос.

Кроме того, в Интернете можно найти множество вариантов оформления пространства. У Amazon или Etsy будет много, поэтому я предлагаю проверить, что соответствует вашему воображению. Лично мне очень нравятся эти эскизы марсохода, скафандра EVA и ракеты от PatentPrints на Etsy (последнее фото в слайдере). Это ваш домашний кинотеатр, поэтому какой бы декор вы ни выбрали, вы просто не ошибетесь. Удачи вам, и если вы в конечном итоге воспользуетесь каким-либо из этих предложений, пришлите нам фотографии вашего проекта!

Звездные капли — Дациан

ЗВЕЗДНЫЕ КАПЛИ

Звездные капли традиционно используются в сценических постановках для создания звездного ночного неба.

За прошедшие годы этот классический сценический фон превратился в инструмент дизайна, используемый для создания всего: от декораций для мероприятий до отделки потолка, музейных экспонатов и иммерсивных тематических сред. За более чем 30 лет мы выросли и стали ведущим североамериканским производителем нестандартных Star Drops.

Мы сотрудничаем с художниками-постановщиками, художественными и техническими директорами, создателями декораций и продюсерскими компаниями над различными проектами, основанными на падении звезд. От традиционных Black Velour Star Drops для сценических и телевизионных постановок до создания уникальных декораций с использованием компонентов Star Drop. Мы будем работать с вами и вашей командой на каждом этапе, от выбора системы и проектирования звездного поля до изготовления и установки. Свяжитесь с нами сегодня, чтобы обсудить ваш предстоящий проект.

Фоны Подкладка для палаток	Маскировка по периметру Потолочные панели	Пейзаж Декор для интерьера Декор для мероприятий

Сценические постановки Специальные мероприятия Музеи	Наградные шоу Кинопремьеры Иммерсивные среды	Теле- и кинопроизводство Выставки Брендовые мероприятия

Белый светодиод
Никогда еще искусственное небо не выглядело так реалистично! Светодиоды ShowLED Classic имеют голубовато-белый цвет и крепятся с помощью шайбы на липучке, приклеенной к ткани. Светодиоды разделены на несколько индивидуально программируемых цепей.
Особенности:
– Диммируемый, легкий, простой в программировании и обслуживании.
— Случайные схемы светодиодов или создание собственной схемы.
— DMX и автономное управление через контроллер ShowLED ConBox.
— также доступны светодиоды Solid Color Classic.
— стандартная плотность светодиодов — 1 на 1,5 кв. фута.

RGB LED
Создайте целую галактику цветов и эффектов, используя систему выпадения звезд ShowLED Chameleon! RGB-светодиод крепится к разъему на липучке, прикрепленному к задней стороне ткани. Каждая схема может создавать свой собственный цвет, что позволяет создавать бесконечные образы и интегрировать их с вашим производственным освещением и декорациями.
Особенности:
– Диммируемый, легкий, простой в программировании и обслуживании.
— светодиоды размещаются в случайном порядке или спроектируйте собственную компоновку.
– Система может управляться через DMX или в автономном режиме через контроллер ShowLED ConBox.
– Светодиоды снимаются спереди, что упрощает и ускоряет ремонт.
— стандартная плотность светодиодов — 1 на 1,5 кв. фута.

Оптоволокно
Создавайте четкие, острые, четкие световые точки с помощью оптоволокна. Мы используем оконечную оптоволоконную оптику 0,75 мм, которая освещается светодиодной лампой DiCon RGBW FiberLamp. Можно создавать шаблоны, логотипы и эффекты погони.
Особенности:
– Все контуры оснащены 30-миллиметровым наконечником с поворотным замком.
— Волоконная оптика вставляется случайным образом. Доступны логотипы, шаблоны и эффекты.
— доступны оптоволоконные кабели диаметром от 0,75 мм до 3,0 мм.
– Волокна без покрытия, изготовлены из акрила ПММА.
– Стандартная плотность оптоволокна: 3 точки 0,75 мм на кв.фут

Лампы накаливания
Классический ретро-стиль с использованием традиционных ламп накаливания.
