Как сделать вытяжку в гараже своими руками

Большинство гаражей, которыми пользуются автовладельцы, являются совсем не новыми. Именно поэтому встретить хорошо проветриваемый сухой гараж является большой редкостью. Несмотря на это каждый автовладелец желает сохранить свой автомобиль в хорошем как внешнем, так и техническом состоянии. А если учесть что в погребе гаража зачастую хранится выращенный вами урожай, то потребность в хорошем микроклимате увеличивается в два раза.

Из-за неправильно установленной вентиляции или без ее отсутствия в помещении может быть сниженный или повышенный уровень влажности, в результате чего в гараже может быть неприятный запах, возникновение коррозии и другие неприятные моменты. В этой статье пойдет речь о том, как правильно сделать вытяжку в гараже. А также мы расскажем, как сделать вытяжку для подвального помещения.

Вытяжка в гараже своими руками

Перед тем как вы приступите к изготовлению собственной вытяжки хорошо ознакомьтесь с основными требованиями по ее обустройству в помещении гаража. Вы должны знать, что вовнутрь данного помещения должно поступать не меньше, чем 180 литров свежего воздуха.

В помещении гаража различают три основных вида вентиляционных систем:

  • Принудительная или механическая вентиляционная система. Такая вентиляция устанавливается в том случае, если помещению не хватает естественного воздухообмена. Принцип работы такого приспособления заключается в предварительно установленных приборах, которые способствуют хорошему воздухообмену.
  • Вентиляция естественного типа. Принцип работы данного приспособления заключается в обмене воздуха внутреннего помещения гаража с холодным воздухом с улицы. Из-за того, что в гараже намного больше теплого воздуха, чем снаружи, под давлением выполняется обмен, в результате которого в помещении гаража будет такой же свежий воздух, как и на улице.
  • Комбинированный тип вентиляции. Вентиляция такого типа подразумевает применение двух предыдущих вариантов вместе как принудительную, так и естественную вентиляцию.

    • При использовании естественной или принудительной вентиляции изготовляется один или два канала, как правило, в форме трубы, их можно сделать из асбеста или обычного цемента. Диаметр трубы зависит от площади гаража и расхода воздуха. Например, если в маленьком помещении постоянно ведутся ремонтные работы, которые выполняют несколько человек, то диаметр гофры должен быть намного больше, чем в большом гараже, который служит исключительно в целях хранения автомобиля.

    Данное помещение нуждается в качественной вентиляции, потому что в нем хранится большое количество легковозгораемых составов, таких как бензин, химические очистительные вещества для деталей машины, масла и многое другое. Из-за большого наличия таких веществ, а также при скоплении тяжелого теплого воздуха может возникнуть возгорание. Независимо от возраста вашего гаража он должен соответствовать таким требованиям:

    • вентиляция внутреннего помещения гаража должна иметь свойство регулировки влажности и обеспечения нормального микроклимата. Из-за переизбытка влажности может развиваться коррозия и появление ржавчины на уязвимых местах автомобиля, таких как пороги, двери, днище и так далее;
    • в помещение не должно скапливаться много вредных газов с выхлопной трубы автомобиля, химических веществ, бензина и так далее. Благодаря этому вы позаботитесь о безопасности своего здоровья и здоровья тех, кто будет находиться в гараже.

    При использовании качественной вентиляции, вы обезопасите как свой автомобиль, а также инструменты и железные материалы от возникновения коррозии, благодаря чему вы продлите время их эксплуатации. А что еще важнее, вы защитите свои стены от возникновения на них грибка и плесени, которые являются опасными для вашего здоровья.

    Принудительная вентиляция

    Если вы хорошо обдумали какой вариант вентиляции вам подойдет больше всего и остановились на выборе механической вентиляции, то вы никогда не пожалеете о том что приняли это решение. Такое приспособление практически не имеет недостатков, при любой погоде, температуре воздуха, в любое время года, внутри помещения с такой вентиляцией вы будете комфортно себя чувствовать. Конечно же, при условии, что стены, потолок и пол хорошо теплоизолированы. Единственным недостатком является высокая цена на закупку всех необходимых материалов. Однако стоит учесть, что такая вентиляция может служить не только для самого гаража, но и в качестве вытяжки в подвале гаража.

    Для работоспособности данного механизма требуется два незаменимых компонента:

  • Оборудование вытяжного механизма. Сюда входит одноканальный механизм или механизм с двумя вентиляторами.
  • Приточный механизм. Он имеет целый ряд приспособлений, таких как вентилятор, калорифер и специальные фильтры.

    • Как выполняется фильтрация данного механизма? Механизм принудительной вентиляции является довольно сложным, вся работа выполняется достаточно четко и последовательно. Фильтрация происходит в следующем порядке:

    • воздух, который находится в проточном механизме нагревается после чего он очищается через систему фильтрации:
    • после фильтрации чистый воздух попадает в систему распределения, благодаря чему он равномерно распределяется по всему помещению;
    • излишки грязного воздуха выбрасываются наружу, а чистый распределяется по системе, эту работу выполняет осевой вентилятор.

    Как вы заметили, этот сложный механизм способен обеспечить помещение чистым воздухом, что позволит вам сделать пребывание в гараже более комфортным. Кроме того, гараж – это место где регулярно на поверхности стен, потолка, пола и даже на инструментах постоянно оседает много пыли. Именно поэтому данное помещение нуждается в хорошей вентиляции.

    Естественная вентиляция

    Естественная вентиляция является одной из самых распространенных, как правило, многие применяют данный ее, потому что это просто и экономно. Вентиляция воздуха при установке естественным способом такова: потоки воздуха попадают и выводятся через приточные отверстия.

    Для выполнения вентиляционных работ нужно запастись следующими инструментами и материалами:

    • болгарка;
    • перфоратор;
    • защитные решетки;
    • пластиковые трубы.

    Для того чтобы сделать качественный монтаж данного приспособления, вам необходимо четко придерживаться инструкции, изложенной ниже.

    Первое что необходимо сделать – это рассчитать площадь отверстий под вентиляцию. Как делать такие расчеты? Например, если размеры гаража 6 на 3 м, то подходящим диаметром для отверстия будет 27 см, в том случае, когда нужно сделать два отверстия, то диаметр каждого из них должен составлять половину предыдущего результата.

    Далее, в стенах нужно изготовить вентиляционные отверстия, в которые будут закладываться воздуховоды. Высота отверстия от пола должна быть от 10 до 15 см. На противоположной стене на 10 см от потолка делается отверстие для выводной трубы. Минимальная высота над уровнем крыши должна быть не меньше 50 см. Выполнять данную работу удобнее всего перфоратором.

    После установки труб в изготовленные вами каналы, стыки труб нужно замазать герметиком, таким образом, вы избавитесь от возможных зазоров и сквозных дыр. Для защиты вентиляции от проникновения в нее грызунов необходимо установить специальные решетки, которые смогут обезопасить дорогостоящие материалы.

    Естественная схема вентиляции в гараже выполняется достаточно просто, однако, перед ее установкой стоит учесть, что в жаркую погоду вытяжка в гараже не сможет обеспечить помещение свежим воздухом.

    Комбинированная вентиляция

    Монтаж комбинированной системы вентиляции практически ничем не отличается от установки вентиляции естественного типа. При установке вытяжки данного типа нужно прокладывать те же трубы и в том же порядке, что при естественном типе вентиляции. Единственным отличием между ними является то, что на вытяжную шахту данного вентилятора дополнительно крепится вытяжной электровентилятор. Таких вентиляторов есть несколько:

  • Осевые. Приспособление, которое крепится к стене.
  • Кровельные. Устройства, которые устанавливаются непосредственно на крышу.

    • Данный материал является довольно качественным, несмотря на его невысокую цену, однако, небольшая цена этого приспособления является большим плюсом. Еще одним плюсом такой вытяжки является низкое потребление электроэнергии. Кроме того, для большей экономии можно изготовить ветряк, который снизит расходы на электроэнергию. Его устанавливают на выходе трубы из помещения.

    Недостатком данной системы есть то, что вам придется периодически включать и выключать вентиляторы, тем самым обезопасив его от перегрева. Для более удобного применения рекомендуется установить специальный таймер, который будет регулировать работу вытяжки. Более того, в зимний период вытяжка не очищает воздух, поэтому она нуждается в постоянном уходе.

    Заключение

    Теперь вы знаете, как сделать вытяжку в гараже. А также вы узнали, что вытяжка в подвале гаража имеет достаточно большое влияние на микроклимат в помещении. Мы уверены в том, что руководствуясь советами, прочитанными в этой статье, вы сделаете работу качественно. Не бойтесь выполнить эту на первый взгляд, сложную работу и таким образом, вы сможете сэкономить немало денег и приобрести опыт, который пригодится вам в будущем.

    • Простая вентиляция гаража

    • Принудительная вентиляция в гараже

    • Тепловые насосы

    • Как выбрать обогреватель для гаража

    Вытяжка в гараже: как сделать своими руками

    Вытяжка в гараже является незаменимым атрибутом, который обеспечивает циркуляцию воздуха и оптимальный микроклимат внутри помещения. Надобность в вытяжке заключается в том, что гараж является универсальным местом, которое используется для хранения разных предметов. Здесь могут располагаться как какие-то продукты, так и запчасти автомобиля, для которых необходимо обеспечить сухость. При влажном воздухе металлические элементы могут покрыться ржавчиной.

    Вытяжка для гаража является незаменимым атрибутом, так как сама постройка склонна к образованию влажности. Впоследствии появляется неприятный запах, плесень, грибок. Работать и содержать автомобиль в таких условиях невозможно, кроме того, избавиться от всех этих проявлений достаточно трудно. Лучше сразу обеспечить вытяжки в гараже, чтобы в дальнейшем не сталкиваться с такой чередой проблем.

    Самая главная проблема, с которой можно столкнуться — это покрытие автомобиля ржавчиной. Идеальным вариантом для хранения автомобиля вообще является навес. Так машина защищена от попадания осадков и постоянно продувается ветром. Если же автомобиль находится на хранении в гараже, то он должен иметь постоянный контакт со свежим воздухом.

    Вентиляция гаража необходима и при многих других случаях. Самым актуальным примером может стать процесс покраски. В данном случае для комфортных условий работы помещение должно снабжаться чистым воздухом. Конечно, можно открыть двери, однако в зимний период это не слишком актуально. Для осуществления покраски вентиляция гаража просто необходима. То же касается и других видов деятельности. При работе автомобиля выделяется большое количество выхлопных газов, которые могут быть опасными для окружающих.

    Как сделать вытяжку в гараже? Ответ на вопрос есть и достаточно простой. Как бы не могло показаться на первый взгляд, при должном умении и затраченном времени можно выполнить весь фронт работ своими руками (лучше обзавестись помощником).

    Содержание

    • 1 Схемы вентиляции
    • 2 Самостоятельное изготовление
    • 3 Вытяжка для покрасочного процесса

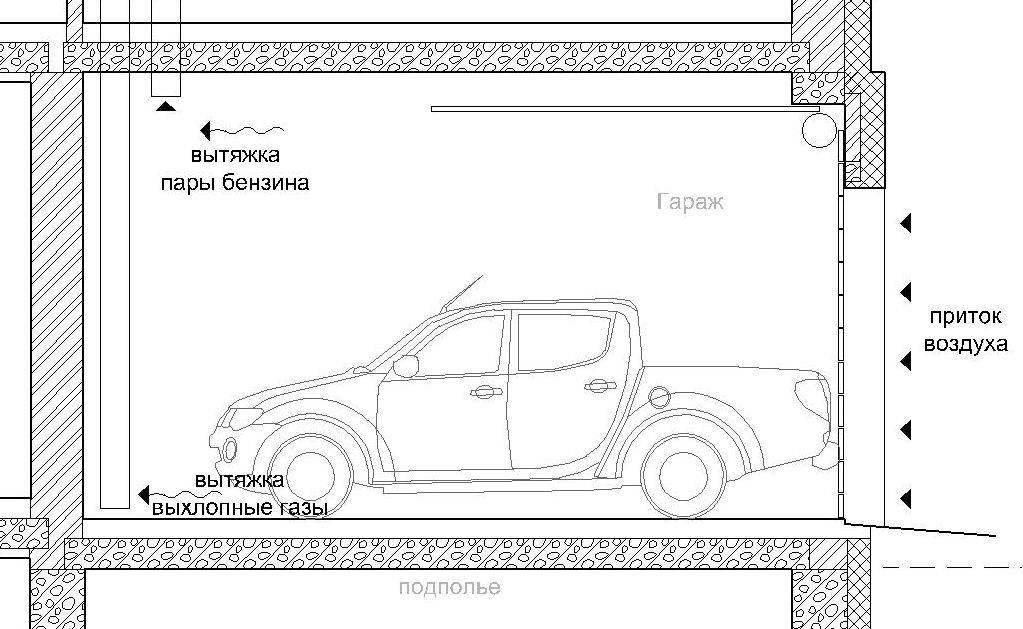

    Схемы вентиляции

    Как оказывается, вентиляция для гаража своими руками является весьма простой задачей. И чтобы справиться с ней, необходимо ознакомиться с основными схемами конструкции:

    1. Первая схема предусматривает вытяжку, которая работает естественным путем, опираясь лишь на законы физики.
    2. Второй механизм функционирует за счет применения механических средств.
    3. Третий вариант служит комбинирующим механизмом первых двух вариантов.

    Самой простой является первая схема. Принцип ее работы крайне примитивен, а весь фронт работ крайне легко выполнить своими руками. Принцип работы основывается на законах физики, а именно на перепадах давления внешней и внутренней среды. Однако стоит отметить, что данный метод хорошо работает только в холодное время года. В летний период температура помещения ниже, чем на улице, поэтому процесс обмена воздухом не осуществляется. Такой способ чаще всего применяется для металлических конструкций или подвальных помещений.

    Вторая схема схожа с первой, однако есть одно ключевое отличие, которое делает ее актуальной в любое время года и позволяет обеспечить контроль за температурными показателями. Суть заключается в том, что в каналы вентиляции интегрируется вентилятор или другое подобное устройство, которое заставляет воздух циркулировать.

    Комбинированный вариант предусматривает приток воздуха естественным путем, а вывод теплого и загрязненного при помощи вентилятора. Стоит немного подробнее разобраться с каждым видом и рассмотреть, как делается вентиляция для гаража своими руками.

    Самостоятельное изготовление

    Любая из перечисленных вытяжек изготавливается одинаково, ключевое различие заключается лишь в способе функционирования. Рассмотрим схему изготовления основы конструкции, а после уделим особое внимание способам функционирования. Любая вентиляционная система для такого помещения состоит из двух труб, диаметром в среднем по 10 см. Одна из них является втяжной, а вторая — вытяжной. Первая осуществляет втягивание воздуха с улицы, вторая же, наоборот, необходима для отвода воздуха из помещения за его пределы.

    Наиболее оптимальное расположение, которое обеспечит полную циркуляцию воздуха и оптимальное функционирование каждой схемы следующее. Втяжная труба располагается в нижней части помещения, а вытяжная располагается под самым потолком и выходит за пределы крыши. Таким образом, чистый и более прохладный воздух под силой давлений заходит в помещение. После этого осуществляется процесс его обогрева, и загрязнения, он поднимается вверх, где выходит через вытяжную трубу. Механический способ предусматривает лишь вытяжную трубу, в которой установлен вентилятор, он выгоняет теплый и загрязненный воздух. Чистый кислород, в свою очередь, попадает естественным путем. Комбинированная схема имеет обе трубы, однако в вытяжной имеется тот самый вентилятор.

    Каждая труба должна быть снабжена средствами защиты. Ими могут стать сеточка и защитная пластина. Они служат для того, чтобы не допустить попадания различных жучков, мелких животных, птиц и мусора в помещение. Если существуют сомнения, что трубы такого диаметра будет достаточно, то можно произвести расчет, который даст точные показатели. На 1 квадратный метр помещения необходимо 15 мм диаметра трубы. Что касается расположения, то приточное отверстие должно располагаться по возможности ниже. Максимальная высота, на которой можно его расположить, составляет 10-15 см от пола. Вытяжная конструкция монтируется по диагонали от приточной. Она должна быть в один уровень с перекрытием, чтобы верхние слои воздуха могли спокойно выходить.

    Так выглядит приточно-вытяжная вентиляция. Она достаточно качественно функционирует и обеспечивает все необходимые показатели для хранения автомобиля и работы в гараже.

    Вытяжка для покрасочного процесса

    Если помещение гаража используется для того, чтобы осуществлять покраску автомобиля или каких либо деталей, то обычная самодельная вытяжка не справится. Для этого необходима дополнительная вентиляция гаража. Даже вытяжка с открытыми воротами может не справиться с запахом краски. Опасность заключается не только в неприятном запахе, но и в том, что во время данной работы выделяются токсичные вещества, которые пагубно влияют на здоровье человека.

    Чтобы справиться с данной задачей, не подойдет обычная вытяжка для гаража своими руками. Необходимо обеспечить два дополнительных вентилятора, которые будут обеспечивать качественную циркуляцию. Установив два мощных устройства, которые будут гонять воздух, можно избавиться от неприятного запаха и опасных веществ.

    Самым лучшим вариантом станет гараж, у которого имеется задняя дверь. В таком случае в нее устанавливается вентилятор, который будет загонять чистый воздух в помещение, а в воротах устанавливается такое же устройство, которое будет работать на вывод воздуха наружу. Самодельная вытяжка для покраски готова. Теперь вопрос о том, как правильно сделать вытяжку для любых условий и видов работы, раскрыт полностью, и гаражу ничего не угрожает.

    Переоборудованный гараж Tacoma // Учебное пособие по сборке встроенного вентиляционного вытяжного колпака своими руками — твердость и полировка

    ПЕРЕОБОРУДОВАННЫЙ ГАРАЖ TACOMA Спонсором этого сообщения является Lowe’s.

    Есть несколько вещей, которые мне нравятся больше, чем встроенная вытяжка. Они красивы, просты и создают ощущение старомодности, которое я люблю. Но лучше всего то, что их легко построить. Даже если вы новичок в рукоделии, эти нестандартные вентиляционные отверстия

    вполне выполнимы, и сегодня мы покажем вам, как это сделать. Прочтите руководство от Grit and Polish по встроенным вентиляционным отверстиям в капоте.

    Само собой разумеется, что встроенные вентиляционные вытяжки стали одним из основных элементов ремонта нашей кухни. Мы построили две вытяжки из гипсокартона (здесь и здесь) и мечтали о вытяжке из плитки (кто-нибудь #6daykitchenreno?), но раньше мы не создавали панельную вытяжку. Поэтому, когда пришло время заняться переоборудованным гаражом Tacoma, я поручил Гаррету создать квадратный, негабаритный вентиляционный клапан капота, обшитый утилизированными панелями типа «шпунт и роща» (t&g). Мальчик, он доставил!

    Встроенные вентиляционные отверстия вытяжки, естественно, будут варьироваться от проекта к проекту, поэтому рассматривайте это руководство как дорожную карту. Наши шаги помогут вам в вашем собственном проекте, но размеры, размещение и материал облицовки вашей кухни будут определять ваше предназначение.

    Если вы используете это руководство, мы будем рады узнать об этом! Отметьте нас в Instagram или оставьте комментарий ниже. pssst: посмотрите видеоверсию этого самоучителя ниже.

    Материалы

    Вставка вытяжного шкафа GE Ducted

    2×4 пиломатериалы для каркаса

    Обшивка, мы использовали утилизированный шпунт, но обычно используются гипсокартон и амбарная древесина 9 0005

    Строительные шурупы, мы использовали тип- 17-гранные

    Финишные гвозди 16-го калибра

    Строительный клей, *дополнительно

    Герметик

    Грунтовка

    Краска

    Воздуховоды, мы использовали колено 90 градусов, короткую секцию и вентиляционную заглушку диаметром 8 дюймов

    Алюминиевая лента

    Инструменты

    Dewalt Ударный шуруповерт

    Отрезная пила Dewalt

    Аккумуляторный гвоздезабивной пистолет Porter-Cable

    Зажимы Irwin *дополнительно, но полезно

    Сабельная пила Dewalt отверстие

    Уровень

    Инструмент для зачистки проводов

    Шаг 1 // Соберите раму 2X4

    Собрать раму довольно просто, как только вы определитесь с дизайном. Мы выбрали негабаритный капюшон, который простирается на 42 дюйма между окнами, но большинство людей выбирают размеры, близкие к ширине их диапазона и вентиляционной вставки (обычно ~ 30 дюймов). Как только вы узнаете свои габаритные размеры, начните с построения рамы из 2х4. Начните с коробки в нижней части вентиляционного отверстия, убедившись, что ваши размеры соответствуют толщине материала облицовки.

    Одно замечание по размерам: наша вентиляционная решетка расположена на высоте 36 дюймов над поверхностью плиты, что является максимальным рекомендуемым производителем расстоянием. Убедитесь, что вы сверились с местными нормами и рекомендациями производителя, когда решаете, где разместить вытяжку. Совет для профессионалов: размещайте вытяжка на наружной стене облегчает вентиляцию.

    Нам повезло, что наши стены и потолок обшиты толстыми еловыми досками, потому что мы могли прикрепить нашу раму прямо к ней с помощью шурупов. Я хочу найти шпильки, чтобы прикрепить ваши 2×4 к стенам и потолку Вентиляционное отверстие капота будет тяжелым в собранном виде и потребует прочного крепления. 0005

    Продолжайте крепить раму к потолку, используя 2×4, и сделайте множество креплений с помощью шурупов.

    Прежде чем вы сможете перейти к следующему шагу, все внешние края вашей рамы должны быть в одной плоскости, чтобы можно было прикрепить облицовку. Посмотрите, как наши вертикальные элементы сидели внутри 2×4 в нижней части нашей рамы на фотографии выше? Это не сработает. S мы добавили дополнительные 2×4, чтобы мех их.

    Прежде чем перейти к следующему шагу, убедитесь, что ваша рама надежно закреплена, потянув за раму (или повесив ее).

    Шаг 2 // Добавить обшивку

    После того, как обрамление установлено, можно обшивать снаружи. Мы начали этот процесс с углов. Поскольку мы использовали шпунт, а не гипсокартон, мы решили установить угловой элемент отделки, чтобы можно было прикрепить к нему край t&g. В этом нет необходимости, если используется гипсокартон. После того, как угловые элементы закреплены, прикрепите облицовку с помощью гвоздей и строительного клея (или шурупов для гипсокартона, если вы используете гипсокартон или основу для плитки).

    Хорошо иметь в виду окончательную установку вентиляционной вставки до  завершения облицовки. Гаррет решил создать панель доступа на одной стороне нашего капота, чтобы позже подключить воздуховоды и электричество. Он создал панель доступа, закрепив небольшой участок t&g винтами, а не гвоздями. Таким образом, мы можем снять небольшую панель с помощью отвертки, чтобы получить доступ к вентиляционному отверстию, а затем прикрутить ее обратно на место. Если панель доступа не подходит для вашего проекта, обязательно установите вентиляционную вставку (и выполните электрические и воздуховодные соединения) до завершения облицовки.

    Облицовку нижней части вытяжки лучше всего выполнять, имея под рукой вставку. Вырежьте прямоугольник из куска облицовки размером с вставку, а затем прикрепите его к нижней стороне каркаса. pssst: Поскольку наш капот был значительно больше вентиляционной вставки, Гарретт добавил две опоры 2×4 в нижней части рамы, чтобы прикрепить вентиляционную вставку и облицовку.

    Шаг 3 // Шпаклевка, грунтовка и покраска

    Этот шаг не требует пояснений. Нанесите последние штрихи на свой капот, используя любую отделку, о которой вы мечтали. Для нас это означало герметик, а затем грунтовку и краску, но это также могло включать гипсокартон, штукатурку, плитку или полиуретан.

    Шаг 4 // Установите вставку и подсоедините электрические и воздуховоды

    Теперь, когда вытяжка собрана, пришло время установить вентиляционную вставку и подсоединить ее. Начните с решения вентиляции. Все швы в воздуховоде необходимо заклеить алюминиевой лентой. Так как мы работаем на внешней стене, мы вырезаем 8-дюймовое отверстие в стене за вытяжкой, чтобы подготовить вентиляцию.

    Затем установите вентиляционную вставку, удерживая вставку на месте и прикрутив ее к раме 2×4. Эту работу лучше всего выполнять вдвоем.Прежде чем убирать руки, убедитесь, что вентиляционная вставка надежно прикреплена к раме капюшона.0005

    Теперь вы готовы подключить питание и воздуховод к устройству (вот где панель доступа пригодится!). Перед подключением устройства обязательно ознакомьтесь с инструкциями производителя вашей вставки. Для питания нашего блока GE мы вывели выделенную цепь из панели, используя провод 12-2. Убедитесь, что автоматический выключатель выключен, когда вы выполняете электрическое подключение к устройству. Затем мы протянули вставку через отверстие в задней стенке, используя (1) колено под углом 90 градусов, короткий переходник и вентиляционную заглушку.

    Совет для профессионалов: чем больше воздуховод и чем короче его длина, тем тише будет работать вентилятор.

    Снова включите выключатель и убедитесь, что вставка работает. Как только он загрузится, вы можете снова установить панель доступа. Готово! Надеюсь, вы полюбите свой новый вытяжной колпак так же сильно, как я люблю этот! Спасибо, Гаррет 🙂

    * Этот пост спонсируется Lowe’s. Весь контент, идеи и слова принадлежат нам. Спасибо, что поддерживаете бренды, которые поддерживают Grit и Polish!
