Вентиляция в квартире своими руками: устройство, требования, проблемы

Качественная система вентиляции в квартире может работать десятки лет, не напоминая о себе. Однако минимальное нарушение или сбой в ее работе туту же скажется на жизнедеятельности обитателей дома. Воздух станет душным, влажность повысится, начнет появляться плесень и распространяться неприятные запахи. Естественно, что оставлять ее в таком положении нельзя, нужно как можно быстрее провести ремонтные манипуляции. Но еще лучше изначально обеспечить качественны способ осуществления воздухообмена в квартире.

Содержание

1. Какая должна быть вентиляция в многоквартирном доме
2. Устройство и схема вентиляции
3. Нормы и требования
4. Распространенные проблемы
5. Виды
6. Естественная
7. Принудительная
8. Как сделать принудительную вытяжную вентиляцию в квартире своими руками
9. С помощью вентилятора
10. С помощью вытяжки
11. Как сделать приточную вентиляцию в квартире своими руками
12. Приточный клапан на окно
13. Приточный клапан в стену
14. В заключение

Какая должна быть вентиляция в многоквартирном доме

На вопрос «Какая должна быть вентиляция в многоквартирном доме?» достаточно легко ответить — исправная. Проверить качество ее работы очень легко. Сделать это можно с помощью обычного бумажного листа. Газета вполне сгодится.

Небольшой кусок нужно поднести на небольшое расстояние к вентиляционной решетке и обратить внимание на поведение бумаги. Если система работает стабильно, то края листа будут отклоняться в сторону отверстия в стене.

Важно: ни в коем случае нельзя использовать для проверки спички, зажигалки и другие горючие приспособления. Дело в том, что в каналах могут присутствовать горючие газы, которые легко воспламеняются. Происходит это крайне редко, однако может привести к чрезвычайным происшествиям.

Если же листок бумаги никоим образом не реагирует, то это свидетельствует о том, что в системе вентиляции есть какие-то сбои. Для того, что бы убедиться в этом, нужно обеспечить сквозняк в квартире, открыв окна, и повторить описываемую процедуру. Если бумага стала заметно шевелится в сторону решетки, то каналы системы в порядке, в противном случае вентиляционная система засорилась.

Устройство и схема вентиляции

Как уже было сказано, система вентиляции – это такая важная коммуникация квартиры, как отопление и электричество. Сама по себе, она достаточно сложная, поэтому прежде чем приступать к ее проектированию, нужно понять ее конструкцию и принцип работы.

Чаще всего, жильцам не приходится думать об этом, так как вентиляции конструируется в процессе строительства. Происходит установка вентиляционных каналов и проходов, которые выходят в квартире в санузле и на кухне.

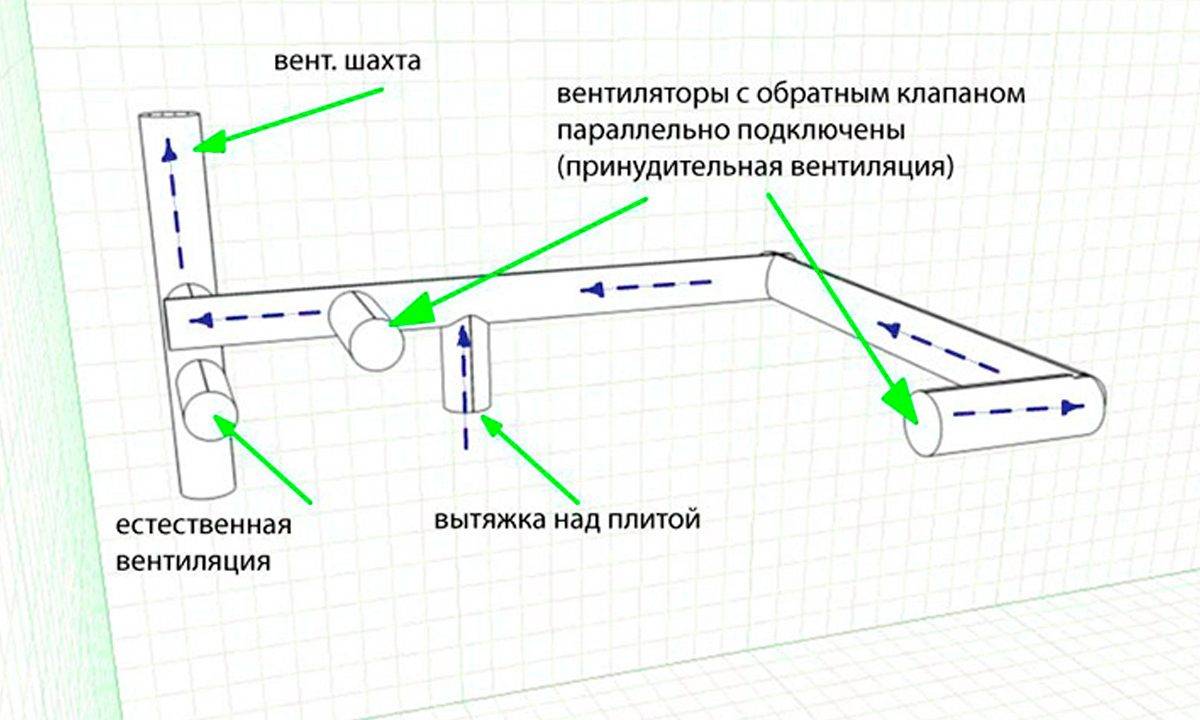

Схема вентиляции в квартире выглядит следующим образом:

• свежий воздух поступает через оконные и дверные проемы;
• он циркулирует по всей квартире;
• финалом этого перемещения является его выход через вентиляционные отверстия.

Нормы и требования

На основании положения действующих санитарных норм, принятых в нашем государстве, работа вентиляционной системы считается качественной, если она заменяет весь объем воздуха в квартире на свежий в течение тридцати минут.

Определить оптимальное количество воздуховодов в квартире можно самостоятельно. Для этого нужно провести сопоставление между принятыми нормами с метражом квартиры и с количеством проживающих в них людей.

Главное требование, обязательное для соблюдения при обустройстве вентиляционной системы заключается в том, что на один квадратный метр площади квартиры, скорость обмена воздуха должна составлять не менее трех кубических метров за один час, а на одного человека – 30 кубических метров в час. Исходя из этого правила, просчитать и определить необходимый воздухообмен достаточно легко.

Распространенные проблемы

Наиболее часто встречающиеся проблемы в вентиляционной системе многоквартирных домов возникают из-за образовавшихся засоров. Это приводит к невозможности естественной циркуляции воздуха, что в свою очередь вызывает духоту, повышенную влажность и т.д. В квартире без вентиляции просто-напросто невозможно вести нормальный образ жизни.

Основные признаки плохой работы вентиляции в доме выглядят следующим образом:

• в процессе готовки еды ее запахи не выветриваются;
• на окнах скапливается большое количество конденсата;
• возникновение плесени;
• в ванной комнате и уборной наблюдается повышенная влажность;
• из вентиляции в квартиру поступает неприятный запах;
• сырое белье сохнет очень долго;
• в комнатах квартире душно и т. д.

Любой из вышеописанных параметров, свидетельствует о возникновении проблем в работе вентиляционной системы. Их необходимо исправлять в кратчайшие сроки.

Виды

Существует два основных принципа работы вентиляционных систем в многоквартирных домах: естественный и принудительный. Вне зависимости от используемого вида, его легко спроектировать и создать самостоятельно, более того, в ряде частных ситуаций может потребоваться использование комбинированной методики.



Естественная

Суть осуществления циркуляции воздуха в квартире естественным способом сводится к самостоятельному поступлению и уходу воздуха из помещения. Этот процесс осуществляется за счет разницы температурных отметок между свежим, только что поступившим воздухом, и уже отработанным.

Практически все жилые дома многоквартирного типа оборудуются системой вентиляционных шахт, основная задача которых заключается в обеспечении выхода отработанного воздуха из помещений наружу.

Решетки, ведущие к этим каналам, как правило, располагаются на кухне и в ванной комнате. Их окончание находится на крыше здания. В таком случае, каждая квартиры оборудуется отдельным воздуховодом, которые соединяется с общей системой каналов.

Процесс естественной циркуляции воздуха выполняется так: холодные потоки, которые обладают большим весом, чем горячие, попадают в комнату, тем самым заставляя подниматься теплые объемы наверх, к решеткам вентиляции. За счет такой простой процедуры и осуществляется естественное проветривание помещения.

Принудительная

Дополнительная вентиляция принудительного работает за счет специализированных механизмов. Она используется тогда, когда естественного проветривания помещения не хватает для обеспечения комфортных условия для жизнедеятельности человека. Существует три основных вида принудительных вентиляционных систем:

• приточный – работает за счет предоставления дополнительных потоков свежего воздуха, что приводит разницу температур в показатель, достаточный для вытеснения отработанных масс в систему вентиляционных каналов;
• вытяжной – работает за счет усиления оттока отработанных воздушных масс;
• комплексный – два вышеописанных типа используется совместно.

Все описанные выше вентиляционные системы принудительного типа можно спроектировать своими руками, для этого достаточно обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами.

Важно, перед монтажом принудительной вентиляционной системы, нужно убедиться в стабильности работы системы каналов и, при необходимости, выполнит их чистку. Началом монтажа принудительной системы является установка приточных устройств. В большинстве случаев, этого вполне хватает.

Как сделать принудительную вытяжную вентиляцию в квартире своими руками

Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:

С помощью вентилятора

Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.

Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.

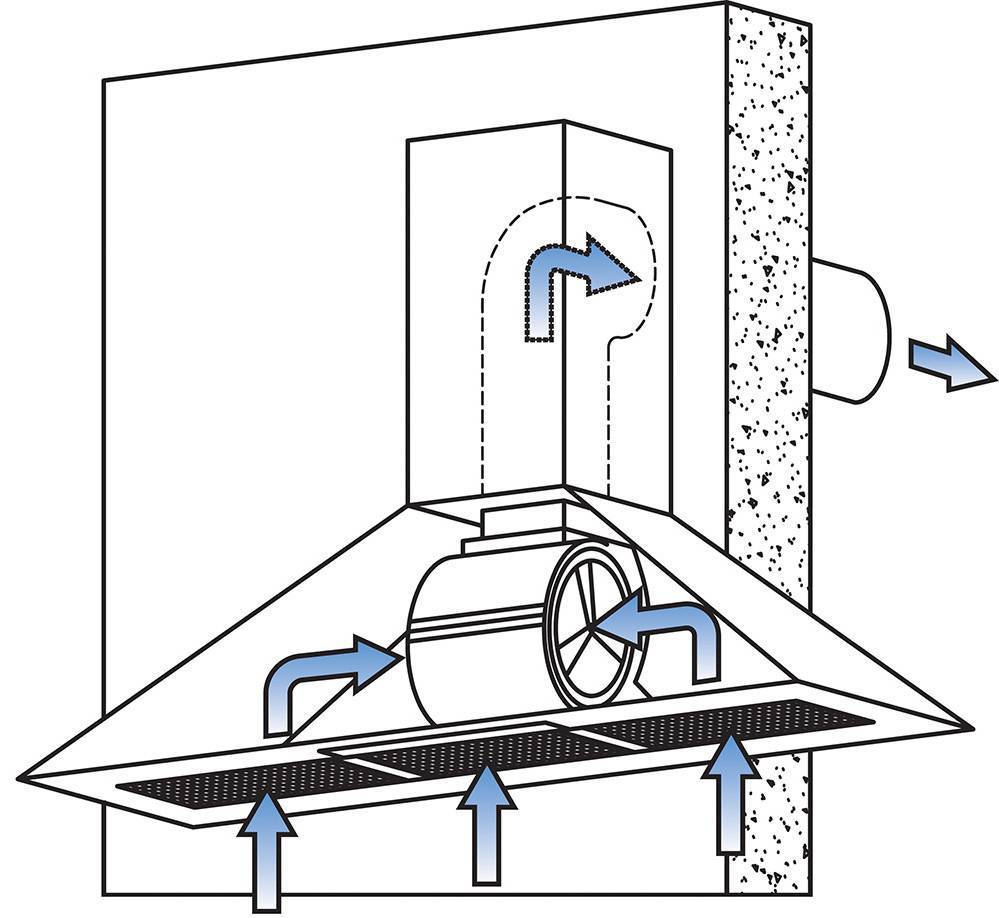

С помощью вытяжки

В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.

Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки. Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции.

Как сделать приточную вентиляцию в квартире своими руками

Множество людей, в квартирах которых система вентиляции работает некачественная, задаются вопросом «как сделать приточную вентиляцию в квартире». Это можно сделать несколькими способами. Наиболее распространенными являются нижеуказанные методики.

Приточный клапан на окно

Одним из вариантов создания принудительной вентиляции в квартире с пластиковыми окнами является установка специализированного механизма – приточного клапана. Существует два вида:

• угловые;
• прямые.

Угловые приточные клапаны чаще всего устанавливаются для улучшения вентиляции в квартире. Их стоимость гораздо меньше.

Прямые клапаны целесообразно использовать в тех случаях, когда в помещение постоянно находится большое количество человек. В них очень легко установить калориферы, фильтра, увлажнители и другие дополнительные приспособления, для повышения качества циркуляции воздуха. Однако у них имеется три недостатка.

1. Высокая стоимость.
2. Заметность конструкции.
3. Повышенная сложность монтажа.

Для установки клапана на окна, необходимо выполнить следующие манипуляции:

• на верхней части окна вырезать отверстие под клапан;
• в него нужно вмонтировать внутреннюю часть механизма;
• снаружи створки, над клапаном проделать отверстие и вставить в него козырек для защиты от влаги.

Приточный клапан в стену

Приточные клапана также могут быть вмонтированы в стену. Для этого нужно сделать следующие процедуры:

• просверлить отверстие в стене под окном;
• установить клапан в него;
• окончание клапана необходимо располагать по кривой в направлении вниз, так как это позволит защитить его от снега и дождя;
• снаружи помещения нужно установить дополнительную защиту в виде специального козырька.

В заключение

Таким образом, можно понять, что вентиляционная система в многоквартирном доме – это действительно важная конструкция, некачественная работа которой очень негативно сказывается на жизнедеятельности.

Даже если после чистки вентиляционных каналов, вам все равно недостаточно уровня циркуляции воздуха в квартире, то вы без особых проблем можете модернизировать естественную системы своими силами.

Вентиляция в квартире своими руками: схемы, инструкция

В каждой квартире должна быть вентиляция — это условие является обязательным для всех жилых помещений в многоквартирных домах (МКД). Чаще всего жильцы нанимают рабочих, чтобы провести вентиляцию, но можно выполнить собственноручный монтаж. Рассмотрим требования и виды вентиляции, и всю подготовку к монтажу.

1 Почему появляется необходимость установить вентиляцию

2 Нормативные требования к вентиляции квартир

2.1 Правила вычисления минимального объёма воздухообмена

2.2 Как обеспечить циркуляцию воздуха

3 Создание условий для работы вытяжки

3. 1 Проверка работоспособности вентиляционной шахты

3.2 Обустройство вытяжных отверстий

4 Виды системы вытяжки

4.1 Естественная

4.2 Принудительная

4.3 Комбинированная

4.4 Приточная

5 Схемы вентиляции частного дома и квартиры

6 Налаживание вентиляции своими руками

6.1 Инструменты и материалы

6.2 Подготовительные работы

6.3 Расчёты параметров и деталировка

6.4 Монтаж и настройка стенового приточного клапана

7 Как прочистить каналы в доме

8 Полезные советы от мастеров

Почему появляется необходимость установить вентиляцию

Человеческому организму необходим свежий воздух. Из-за недостаточной воздухоциркуляции снижается эффективность и комфортность пребывания в помещении, возникает вялость и сонливость.

Вентиляция имеет особенно важное значение в определённых ситуациях:

• при задымлении помещения в пожар;
• при попадании ядовитых взвесей или газов.

Благодаря грамотной системе вентилирования в помещении создаётся комфортный и здоровый микроклимат, а также:

• Нормализуется уровень углекислого газа. Он всегда присутствует в воздухе, но его чрезмерное накопление может негативно сказаться на организме человека — замедляется активность мозга, вызывается чувство вялости, усталости и рассеянности.
  При правильной организации воздухообмена в помещении воздух будет непрерывно обновляться, за счёт чего устраняется избыток диоксида углерода.
• Нормализуется влажность. Грамотная вентилирующая система вытесняет лишний влажный воздух из здания. В результате этого действия владельцы помещения забудут о сырых участках стен и углов, которые часто отсыревают, в результате чего образуется плесень.
• Дополнительные функции. Большинство систем воздухообмена оснащены фильтрующими элементами, удаляющими загрязнения из воздушной массы на входе в помещение, вследствие для организма создаётся безопасный микроклимат.
  Также есть опция подогрева, которая исключает возможность простуды из-за проникновения холодного наружного воздуха.

Нормативные требования к вентиляции квартир

При проектировании инженерных систем любого здания важно обеспечить полное соблюдение норм вентиляции и кондиционирования. От этого зависит здоровье и комфорт всех, кто находится в жилом помещении.

На этапе создания проекта жилого дома в каждой квартире обычно предусматривается система вытяжного вентилирования естественного типа. Она монтируется в виде канала в таких помещениях, как:

• кухня;
• туалет;
• ванная.

При отсутствии сквозной вентиляции, как в некоторых больших квартирах, возможна также вентиляция в жилые комнаты. Приток происходит за счёт проветривания, как правило, через дверные проёмы с внешними выходами и форточки в окнах.

Лестничные проёмы могут проветриваться либо естественным путем, либо с помощью вентиляционных каналов, при отсутствии окон с форточками.

Правила вычисления минимального объёма воздухообмена

Система вентиляции должна справляться с равномерной подачей и распределением чистого свежего воздуха по всей квартире. Минимальные значения воздухообмена должны быть такими:

• для помещений с постоянным нахождением людей (где они непрерывно присутствуют не менее 2-ух часов, или 6 часов в сутки суммарно) — объём воздуха необходимо полностью менять каждый час;
• в кухонном помещении в течение часа должно удаляться не менее 60 куб. м воздуха;
• воздух из ванных, душевых, туалетных комнат — 25 куб. м в час;
• в остальных помещениях рекомендуемая скорость воздухообмена — не менее 0,2 объёма помещения в час.

Расчётная величина воздухообмена в помещениях квартиры:

Помещение	Величина воздухообмена поддерживаемая постоянно, куб. м/ч, не менее	Величина воздухообмена в режиме обслуживания, куб. м/ч, не менее
Спальная, общая, детская комната	40	40
Библиотека, кабинет	20	20
Кладовая, бельевая, гардеробная	10	10
Тренажерный зал, бильярдная	20	80
Постирочная, гладильная, сушильная	10	80
Кухня с электроплитой	20	60
Кухня с газовой плитой	20	80 на 1 конфорку
Теплогенераторная	20	по расчёту, но не менее 60
Ванная, душевая, уборная	5	40

Как обеспечить циркуляцию воздуха

Насколько комфортно люди живут/работают или находятся в помещении, зависит от нескольких основных факторов. Они следующие:

• температура;
• качество и скорость обмена;
• влажность воздуха.

Требования к циркуляции содержатся во множестве различных документов — СП, ГОСТы, санитарно-гигиенические нормы. Они регулируют воздухообмен по оптимальным и допустимым параметрам:

• Оптимальные параметры. Ими являются рекомендуемые критерии по всем факторам одновременно для обеспечения человека наиболее благоприятным качеством воздухообмена.
• Допустимые параметры. Это минимальные обязательные критерии, они допускаются, если оптимальные параметры не могут быть организованы по каким-либо причинам.

В санитарных нормах также подробно описаны нормы кондиционирования воздуха — чистота воздуха, пределы шума и расчёт количества воздуха на человека в помещении. Системы вентилирования и кондиционирования, устанавливаемые в домах и квартирах, должны им строго соответствовать.

Создание условий для работы вытяжки

Обмен должен быть организован таким образом, чтобы воздух мог проходить в жилом помещении даже при закрытых окнах. Для этого нужно установить:

• вентиляционные отверстия;
• дверную коробку без порожка (это обеспечит зазор высотой 0,5-1 см).

Организовать обмен потоками воздуха можно, просверлив в двери отверстия, а затем закрыв их специальными кольцами. Действие можно выполнить самостоятельно с деревянными дверями, а стеклянные или пластиковые требуют присутствия специалиста.

Проверка работоспособности вентиляционной шахты

Проверка приточно-вытяжной системы является сравнением расхода воздуха с требованиями, указанными в санитарных нормах.

Исправность оборудования можно проверить следующими способами:

• Обычная свеча. К вентиляционному каналу подносят горящую свечу, и если пламя наклоняется в сторону помещения или остаётся неподвижным при открытом окне, система неисправна или забита.
• Лист бумаги. Листок, приложенный к вытяжке с открытым окном, должен прилипнуть к ней и оставаться на месте.
• Замер анемометром. Наиболее точный метод проверки исправности вентиляции. Простые модели подходят для домашнего использования, а специалисты Роспотребнадзора используют приборы со встроенными расчётными модулями, позволяющими определить частоту воздухообмена в разных помещениях.

Специалисты газовой службы не рекомендуют первый метод со свечкой, так как утечка газа в этом случае может привести к взрыву.

Методы с использованием бумаги и огня актуальны в холодное время года. В жаркую погоду закон вытеснения холодным воздухом тёплой массы не действует, так как температура в помещении и на улице примерно одинакова.

Обустройство вытяжных отверстий

Декорировать вытяжное отверстие можно при помощи пластиковой решётки. Для крепления к месту установки потребуются дюбели и саморезы. Если стена плиточная, для фиксации подойдёт силиконовый герметик.

Перед финальной ремонтной отделкой следует предусмотреть возможное отсутствие кондиционирования или естественного притока воздуха, а также заранее проложить провода питания. Иначе подключение встроенного вентилятора выполняется с помощью кабелей, расположенных снаружи, что отрицательно сказывается на дизайне.

Если помещение не требует постоянного принудительного оттока воздуха, установите выключатель вентилятора. Для помещений с повышенной влажностью наиболее популярным вариантом является вытяжка, подключаемая к общей сети. Более сложные случаи:

• таймер;
• датчик, реагирующий на влажность.

Выход для общей вентиляции должен быть оборудован обратным клапаном. Это предотвращает изменение воздушных потоков и возможность попадания в квартиру «грязного» воздуха из общей жилой шахты.

Обратный блокирующий клапан можно приобрести отдельно или вместе с вентилятором и решёткой. Проблема недостаточного притока воздуха решается установкой устройства с теплообменником — отопительно-вытяжной вентиляционной установки, которая рекуперирует тепло и потребляет совсем немного электроэнергии.

Виды системы вытяжки

Современные технологии позволяют решить практически все проблемы, связанные с вентиляцией помещений. Видов вытяжки существует несколько.

Естественная

Она известна с древних врёмен. Для работы не требуется никаких сложных технологий. Разница температур в помещении и на улице обеспечивает воздухообмен и приятный внутренний климат. Свежий воздух гарантируется перепадом атмосферного давления.

Всё это учитывается при строительстве многоэтажных жилых домов. Никакой дополнительной строительной техники не требуется. В стенах здания имеются вентиляционные каналы для подачи свежего воздуха в квартиры. Примерная схема этих каналов выглядит так:

Правильная работа вытяжки, и вентиляторов зависит от конструкции стены. Деревянные и кирпичные здания обеспечивают лучшую циркуляцию воздуха, чем бетонные.

Отверстия для естественной циркуляции воздуха находятся на разном расстоянии друг от друга — это обеспечивает лучшее снабжение помещения кислородом.

Принудительная

Принудительная вентиляция устанавливается в тех случаях, когда естественная не решает проблему полностью. Основой работы системы является установка устройств, способных искусственно надувать воздушный поток и выводить его.

Основное отличие от системы естественной вентиляции — помещение дополнительно очищается от различных загрязнений. В зависимости от компонентов, установленных в системе вентиляции, возможно:

• нагреть или же удержать тёплый воздух в помещении;
• отфильтровать и очистить воздух.

При установке механической вытяжки необходимо изучить техническую документацию и ознакомиться с санитарными условиями проекта. Важно знать, какая вентиляция обеспечит благоприятный микроклимат в квартире.

Комбинированная

Эта система вентиляции предполагает использование разных типов вентиляционных систем в пределах одной квартиры. Например, в спальнях — естественные системы, в кухне и ванных комнатах — принудительные.

Такой вариант встречается очень редко, и специалисты рекомендуют использовать комбинированные системы как можно реже.

Приточная

Приточные системы подачи воздуха подходят для установки в квартирах с неблагоприятным климатом. Такой вид вентиляции позволяет быстро вывести отработанный воздух на улицу и взамен получить необходимое количество кислорода. В приточную систему вентиляции входит:

• воздухоприёмное устройство;
• охладитель;
• нагреватель;
• фильтры для очистки;
• устройство для подачи воздуха.

Детальнее про монтаж и особенности работы приточной вентиляции можно узнать из этой статьи.

Система включает блоки приточного типа, которые используют 100% подачу свежего воздуха. Установки приобретаются отдельно или набором. Первый требует создания планов, расчётов, чертежей и схем. Их используют в квартирах, офисах и даже супермаркетах.

Схемы вентиляции частного дома и квартиры

Вентиляционные шахты в панельном доме состоят из уложенных друг на друга бетонных блоков. Швы между ними промазываются цементным раствором. В новостройках воздуховоды делают из металлических или пластиковых коробов. На крыше на конце шахты есть специальный зонт — он защищает трубы от осадков, листьев и мусора.

Об особенностях монтажа вентиляции подвала в частном доме вам расскажет другая наша статья.

Схемы многоэтажных и частных домов имеют схожие принципы воздухообмена. В основном в домостроении применяют четыре варианта устройства вентиляционных шахт в многоэтажных домах:

• Первый. Вытяжные установки в жилых домах являются автономными, то есть на крышу из кухни, туалета и ванной на каждом этаже ведёт отдельная шахта. Но не всегда это удобно застройщикам: слишком дорого, да и лишняя сантехника занимает много места.
• Второй. Вытяжные каналы из всех квартир подсоединены к горизонтальному воздуховоду — коллекторному каналу на чердаке, ведущему на улицу.
  При недостаточном диаметре канала воздух возвращается в квартиру на верхнем этаже. Для избавления от обратной тяги, либо короб искусственно расширяют, либо канал с верхнего этажа вводят непосредственно в шахту поверх короба.
• Третий. Вентиляция с каналами-спутниками подобна дереву: вытяжные каналы каждой квартиры, как ответвления соединены со стволом — общей вертикальной шахтой. Такая система экономит место и деньги, но у неё есть проблема: если вентиляция нарушена, запахи из одной квартиры могут попасть в другую.
• Четвёртый. Этот вариант аналогичен предыдущему, за исключением того, что воздух из квартир не попадает в сборный канал, а сразу уходит на чердак. Вентиляционные каналы в МКД необходимо должным образом утеплить — иначе на чердаке образуется конденсат и плесень, а стройматериалы начнут разрушаться.

Налаживание вентиляции своими руками

Важно точно определить, где нужно разместить отверстия для установки вентиляционной системы. Рекомендуется нарисовать схему, показывающую пути притока и оттока воздушных масс, и определить тип вентиляции, а перед этим рассчитать рентабельность поставки обычных или комбинированных установок.

После всех необходимых расчётов нужно приобрести всё оборудование и правильно его вмонтировать. Обязательно после установки системы проверьте её исправность.

При наличии каких-либо неполадок, всё нужно сравнить со схемой и пересчитать параметры.

Инструменты и материалы

Пластиковые части короба очень лёгкие, поэтому никаких дополнительных креплений не требуется. Монтаж осуществляется путём крепления хомутами. В местах прохода конструктивных элементов внедряют перегородки, которые могут быть:

• пенопластовые;
• вставками из поролона.

Это необходимо для обеспечения тишины во время проветривания. Компоненты, размещённые над коробом, необходимо закрепить скобами или саморезами. На потолке вся конструкция крепится хомутами, которые должны быть выбраны в соответствии с размером канала. Расстояние между креплениями — не больше 1 метра.

Для обеспечения плотности соединения конструкции используется силиконовый герметик. Не используйте жидкие гвозди или клей, так как состав материала, из которого они изготовлены, не позволяет разобрать конструкцию.

Измерительные инструменты для работы:

• штангенциркули;
• кронциркули;
• нутромеры.

Подготовительные работы

Перед монтажом необходимо проверить работу существующей вентиляционной системы. Профилактика и чистка входит в обязанности управляющей компании. Подготовительные работы:

1. Рассчитайте кратность воздухообмена в доме с привязкой к нормативу СНиП. Нарисуйте схему движения воздушного потока.
2. Подготовьте все необходимые материалы и оборудование для начала работ.
3. Определите, в каком направлении будут располагаться вытяжные трубы и какая вытяжка будет использоваться. Для этого изучите схему и рассчитайте параметры помещения.

Расчёты параметров и деталировка

Когда план составлен, определён тип вентиляции — рассчитываются и уточняются параметры, проводится деталировка. Необходимо рассчитать сечение воздуховодов. А для этого — получить параметры кратности обмена, объёма помещения и скорости бесшумного движения воздуха.

Что необходимо:

1. Рассчитайте сечение воздуховодов, и полученные размеры занесите на схему.
2. В зависимости от типа и сечения составьте перечень необходимых элементов системы.
3. Рассчитайте сопротивление каждой части системы. Только после этого будут отобраны вентиляторы. Но и здесь нужно учитывать уровень шума, с возможностью снижения его за счёт выбора маломощной тихой конструкции.
4. Рассчитайте стоимость компонентов системы.
5. Обрисуйте окончательный проект с полной деталировкой. При этом не следует забывать узлы, где вентиляционные каналы проходят через стену или потолок, расходные материалы и утеплитель, решётки, диффузоры, крепежи и дополнительные детали, необходимые для выполнения целостной работы.

Для упрощения работы можно воспользоваться онлайн-калькулятором для расчета и подбора компонентов системы вентиляции, например этим — https://www.rfclimat.ru/htm/vent_calculator.htm

Монтаж и настройка стенового приточного клапана

Монтаж производится как правило под окнами и над батареей. Работа клапана основана на предельно простой схеме: уличный воздух поступает в клапан по трубе. Поскольку он находится рядом с вентилятором, воздух нагревается до приемлемой температуры при прохождении рядом с батареей.

Клапан устроен так, что воздух поступает в помещение без частиц пыли.

Пошаговый монтаж вентиляции:

1. Просверлите в стене отверстие диаметром 60-70 мм. Оно должно быть немного наклонено вниз, иначе в помещение будет попадать влага извне.
2. В готовое отверстие вставьте трубку соответствующего размера. Внешний конец трубы должен быть на одном уровне с поверхностью стены и выступать в помещение примерно на 10 мм.
3. Свободное пространство между стеной и трубой заполните монтажной пеной.
4. Прикрепите короб из комплекта к стене. Закрепите его дюбелями.
5. Вставьте звукопоглощающий материал из комплекта в коробку.
6. Закройте установленный клапан лицевой крышкой.

Как прочистить каналы в доме

Самостоятельная очистка вентиляционных каналов может производиться на регулярной основе, но проведение ежегодного осмотра, независимо от состояния системы, является обязанностью управляющей компании.

Как очистить свою вентиляцию:

1. Снимите решётку и промойте её под проточной водой, чтобы удалить осевшие на ней пыль и грязь.
2. Стенки вентиляционных каналов очистите на доступную глубину. Для этого используйте длинный зажим с обернутой вокруг него влажной тканью. Удобнее всего чистить металлической щёткой или толстой проволокой.
3. Используйте пылесос для очистки отверстий от мусора.

Если в воздуховоде обратная тяга и все посторонние запахи проходят в жилое помещение, то целесообразно заменить старую решётку на модель с обратным клапаном. Если все эти операции не улучшат результат прочистки, и запах будет проникать в комнату — в общей шахте серьёзный засор. Необходимо позвонить в управляющую компанию.

Полезные советы от мастеров

Мастера рекомендуют ознакомиться с рядом полезных советов. Они следующие:

• В старых домах. Могут быть плохо проветриваемые вентиляционные шахты. Иногда даже спецслужба не может установить полноценную работу воздухообменных каналов. В этом случае необходимо установить на пластиковые окна дополнительное оборудование для обеспечения естественного поступления воздуха.
• Для усиления циркуляции воздуха. Необходимо выбрать приточно–вытяжной вентилятор. В ванных и туалетных комнатах рекомендуется устанавливать вытяжные вентиляторы. Их размещают непосредственно на входе в канал. Конструкцию не нужно закрывать декоративной решёткой.
• Приточные устройства должны приобретаться с теплоизоляцией. Если установить обычные, то при поступлении холодного воздуха на них будет скапливаться конденсат. Он станет оттаивать или замерзать при изменении погодных условий. Это приведёт к повреждению труб и каналов.
• Если в соседней квартире есть мощная кухонная вытяжка. Это может привести к ухудшению воздухообмена. Внутренняя естественная вентиляция рассчитана на расход воздуха до 90 куб. м/ч. Одна вытяжка может генерировать более 1000 куб. м/ч. Из-за таких нагрузок страдают соседние вентиляционные каналы, ведущие в общую шахту.
• Производите чистку вентиляционных каналов. Особенно, если заметите скопление пыли, паутину возле вытяжных отверстий, налёт на вентиляционных решётках, сажу или жир, быстрое нагревание квартиры летом, оседание пыли после влажной уборки, небольшой сквозняк при открытии окон и дверей.

Провести вентиляцию в квартиру своими руками не так уж и сложно. Для этого нужно составить план работ, купить материалы, подготовить инструменты. Когда будут сделаны расчёты, можно приступать к установке. После проделанной работы климат в вашей квартире заметно улучшится и придёт в комфортное состояние.

лучших вытяжек июня 2023 года — Forbes Home

Существует множество вытяжек, конкурирующих за ваше внимание. Читайте дальше, чтобы лучше понять функции, которые вы должны учитывать, которые помогут вам сузить поле и совершить окончательную покупку.

Планировка и размер кухни

Поскольку для некоторых кухонь требуется определенный тип вытяжки, важно знать, к какой категории относится ваша кухня, когда вы идете покупать продукт. Если у вас есть открытое пространство на стене над плитой, лучше всего подойдет настенная вытяжка. Если вместо этого у вас есть шкаф или микроволновая печь, используйте вытяжку под шкафом или микроволновую печь. Кухни с островом будут совместимы только с островными вытяжками (если вы можете разместить воздуховод в потолке) или вытяжкой с нисходящей тягой (если вам нужно разместить воздуховод в полу).

Точно так же, в зависимости от размера вашей кухни или вашего дома, вы можете быть ограничены в выборе типов вытяжек, которые вы можете приобрести. Настенную вытяжку может быть трудно разместить, например, на маленькой кухне или в квартире, в то время как микроволновая печь или вытяжка под шкафом не будут иметь смысла, если у вас есть большая кухня, нуждающаяся в обильной вентиляции.

Канальная и бесканальная

В канальной вытяжке воздух, обрабатываемый вытяжкой, выходит в другое место (обычно наружу) через систему воздуховодов. Этот воздуховод может быть размещен в потолке, стенах или полу в зависимости от вашего дома. Вытяжка без воздуховодов, также известная как рециркуляционная или рециркуляционная система, будет выпускать воздух обратно на кухню после фильтрации. Некоторые модели вытяжек совместимы как с канальными, так и без воздуховодными системами (и могут быть преобразованы между ними), в то время как другие доступны только в одном стиле.

Канальная система обычно представляет собой более эффективную и мощную альтернативу бесканальной системе, однако окончательное решение будет полностью зависеть от совместимости с вашей кухней, домом или квартирой и их потребностей.

Стиль приготовления пищи

Важно выбрать вытяжку, совместимую с вашим стилем приготовления пищи, а не только с планировкой кухни. Принимая это решение, учитывайте три основные характеристики: расход воздуха в кубических футах в минуту, количество скоростей вращения вентилятора и уровень шума. CFM определяет, сколько воздуха блок обрабатывает за один раз. Чем выше число, тем быстрее ваша вытяжка будет вентилировать кухню. Вентиляторы должны быть как минимум с двумя настройками (высокая и низкая скорость) с соответствующим уровнем шума или диапазоном.

Если вы стремитесь стать профессиональным шеф-поваром и ежедневно готовите тяжелую и интенсивную пищу, вам, вероятно, понадобится вытяжка с высоким CFM (не менее трех скоростей вентилятора) и уровнем шума, который вы можете терпеть в течение длительного времени. периоды времени. Если вы готовите небольшие порции один или два раза в день или несколько раз в неделю, вам вполне подойдет более низкий CFM и меньшая скорость вращения вентилятора (хотя вы все равно должны убедиться, что можете выдержать уровень шума вентиляторов).

Тип

Выбор лучшей вытяжки для вашей кухни зависит от вашего стиля, бюджета и вкуса. Некоторые вытяжки предназначены для настенного монтажа, некоторые — под шкафом, а третьи могут быть установлены на кухонном острове. Поскольку доступно несколько стилей вытяжек, выбор лучшей вытяжки зависит от потребностей человека и планировки кухни.

Материал и эстетика

Вытяжка необходима для приготовления пищи, поэтому она должна соответствовать стилю кухни и оборудованию. Таким образом, выбор материала и стиля, который сочетается с дизайном и цветовой гаммой вашей кухни, является ключом к прекрасному обновлению кухни.

• Нержавеющая сталь: Нержавеющая сталь известна своей долговечностью и устойчивостью к повреждениям от нагрева. Эти особенности делают его популярным выбором для многих приборов и кухонных принадлежностей, включая вытяжки.
• Медь: Медь — классический материал, который придает вытяжкам элегантность, теплоту и изысканность. Он исключительно хорошо смотрится на кухнях в современном и индустриальном стиле, а также на кухнях в деревенском стиле с кирпичной кладкой. Медь имеет привлекательный внешний вид, который также можно комбинировать с другими металлическими покрытиями для создания акцента.
• Закаленное стекло: Вытяжка из закаленного стекла придает элегантность вашей кухне. Это также делает вытяжку почти невидимой, но при этом обеспечивает достаточное количество выхлопных газов. Гладкий внешний вид создает легкое сочетание с вашим дизайном и позволяет легко сочетать его с любыми другими приборами на вашей кухне.
• Цинк: Цинковая вытяжка изготовлена ​​из уникального материала, который выглядит мягко и привлекательно, но при этом хорошо сочетается с большинством кухонь. Цинк также долговечен и прост в уходе.
№
• Бронза: Вытяжки серии Bronze идеально подходят для кухонь в деревенском стиле. Эти стильные вытяжки изготовлены из прочного материала, устойчивого к коррозии и идеально подходят для любой дизайнерской кухни.
• Нейзильбер: Если вы хотите, чтобы внешний вид вашей кухни соответствовал внешнему виду, обратите внимание на вытяжку из нейзильбера. Это еще один классический выбор; он хорошо работает с никелевой фурнитурой или приборами из нержавеющей стали.
• Дерево: Вечный вид деревянной поверхности и классический дизайн трудно превзойти для вашей традиционной кухни. Выберите высококачественную, хорошо защищенную деревянную вытяжку, чтобы обеспечить долговечность в вашем домашнем декоре.

Уровень шума

Вытяжки могут производить много шума. Некоторые модели громче других, а некоторые тише среднего. Уровень звука, издаваемого вытяжкой, измеряется в сонах или децибелах. Любой уровень звука ниже 13 сон или 65 децибел считается допустимым для вытяжки.

Прочие характеристики

Таймеры вытяжки, автоматическое отключение, тип панели управления, типы фильтров и настройка освещения — вот некоторые другие характеристики, которые следует учитывать при покупке вытяжки. Хотя оптимальной комбинации не существует, некоторые функции могут оказаться более полезными для вас, чем другие. Например, если вы хотите мыть фильтры в посудомоечной машине, убедитесь, что они совместимы с посудомоечной машиной. Если вы хотите оставить вентилятор включенным после приготовления пищи, чтобы избавиться от любых застарелых запахов на кухне, вам, вероятно, понадобится функция автоматического отключения или таймер вытяжки, чтобы сэкономить время на обратном пути. К счастью, найти вытяжку, соответствующую вашим потребностям, не составит труда благодаря большому разнообразию доступных продуктов и моделей.

Я создал индивидуальную окантовку вытяжки! — Золотой улей

Мне удалось превратить вполне приличную кухню в совершенно бесполезную коробку со стенами и полом. Но теперь я добавляю к нему вещи и снова делаю из него настоящую кухню! Окончательно! Теперь, когда это пригодное для жизни пространство, мне не терпится снова начать готовить, поэтому я начинаю работу с изготовления индивидуальной вытяжки.

Я купил эту вытяжку с деревянной окантовкой. По этой ссылке вы можете увидеть, что это стиль дымохода с узкой и прямоугольной вертикальной частью, выходящей из широкого основания. У него много острых углов, и это просто не моя прелесть. Мне нравится более мягкая конусообразная форма, или, как сказал бы Корки Сент-Клер, ему нравится «широкая шляпа».

Форма мне не понравилась, поэтому не стал устанавливать. Я просто установил нижнюю часть (см. выше) и решил сделать полностью индивидуальную окантовку. В основном потому, что я придирчив, а отчасти потому, что мне нравится усложнять себе жизнь.

Несколько замечаний:

1. Это 48-дюймовая вытяжка, потому что я купил 48-дюймовую. Если у вас 36-дюймовый диапазон, приобретите 36-дюймовую вытяжку. Но если у вас есть 30-дюймовая вытяжка, вы можете выбрать 30-дюймовую или даже 36-дюймовую вытяжку, чтобы больше заземлить прибор.

2. Я купил вытяжку на eBay. Эта конкретная модель продается за 1500 долларов, но я купил свою за 650 долларов. Какая сделка! Он был совершенно новым, но пришел в открытой коробке от продавца. Это очень хорошо, но намного дешевле! Я купил всю свою бытовую технику на eBay и сэкономил тысячи долларов, сделайте себе одолжение и делайте покупки там или на складах с царапинами и вмятинами.

3. Эта вытяжка немного уникальна. Вентилятор является внешним, то есть он устанавливается на чердаке, а не внутри самой вытяжки. См. это фото для лучшего визуального объяснения. Я выбрал это, потому что вентиляция в любом случае шла через чердак и через крышу, поэтому я хотел уменьшить шум, спрятав его немного дальше от наших ушей. Я имею в виду, кто хочет, чтобы вентилятор дул им в лицо, когда они пытаются приготовить еду и слушать NPR? Этот дизайн также дает мне немного больше свободы для игры с формой, потому что мне не нужно беспокоиться о дополнительных компонентах или вентиляции для компонентов.

4. Важно правильно крепить тяжелые вещи, которые висят над головой. Мне пришлось разрезать стену, чтобы добавить опоры, напрямую привязанные к стойкам, потому что я не сделал этого на этапе каркаса. Если вы планируете заранее, вы можете избежать шага резки, но ой! Некоторые люди рекомендуют использовать рычажные анкеры, а не распорки в шпильках. Я уверен, что они сработают! Но так как у меня была возможность врезаться по другую сторону стены, я ею воспользовался. Установка опор непосредственно в пиломатериалы, соединенные со шпильками, всегда является лучшим выбором. Сам капот теперь супер поддерживается, и каркас, который я добавил, тоже весь на шпильках. Убедитесь, что ваши вещи крепкие!

5. В этом посте я немного рассказал о вентиляции.

6. Я повесил вытяжку немного выше, чем советуют основные интернет-сайты. Я просто не хотел, чтобы капюшон был прямо мне в лицо, пока я готовлю! Это так много, чтобы спросить? Нижняя часть моего капота находится на высоте 69,5 дюймов от земли. Достаточно того, что он находится вне поля моего зрения, но не настолько высоко, чтобы я все время смотрел на его нижнюю часть.

Итак, я купил модную вытяжку со скидкой, чтобы использовать только ее часть, а затем настроить ее для себя. Это своего рода мой девиз, на самом деле.

Первым делом нужно было модифицировать кое-что по электрике. Устройство поставлялось с вилкой, поэтому первоначальный план состоял в том, чтобы установить розетку в стене, подключить устройство, а затем завернуть всю вытяжку в гипсокартон. Однако в соответствии с нашими местными нормами источник питания должен быть доступен. Таким образом, розетка и вилка за крышкой капота из гипсокартона не помогут.

Мы отрезали вилку (это нормально по коду, если производитель говорит, что это вариант установки), просверлили верхнюю часть капота, проложили шнуры питания, установили металлическую коробку, затем соединили все вместе. (См. фото выше для электрического соединения, которое мы сделали внутри капота). Это соединение находится внутри треугольной части капота, и мы можем получить к нему доступ, сняв одну из съемных перегородок. Разумеется, мы накрыли его металлическим кожухом после того, как сфотографировали провода.

Имеет смысл? Таким образом, вся электрика доступна для шлифования на полигоне путем снятия простой перегородки. Но в дневное время вообще не видно. Это то, что сказал код, поэтому мы и сделали.

Потом нужно было определиться с дизайном. А это тяжело для такого нерешительного человека! Я хотел, чтобы капюшон был немного выразительным, но не слишком драматичным. Я прикрепил кучу вдохновляющих дизайнов капюшонов на доску Pinterest выше.

(Вы можете пролистать его там или щелкнуть здесь.) Есть несколько действительно красивых дизайнов с крутыми кривыми и линейными углами, массивными скобками и изящными переходами, эффектными заявлениями и едва заметным дизайном. Все они мне нравятся!

Меня очень вдохновили исторические дома и вентиляционные отверстия в старых домах. Я даже пытался найти спасенный антиквариат, но не нашел ни одного подходящего размера. Вы можете увидеть больше из них на моей доске Pinterest здесь. Я также говорил здесь об эффективных кухнях вековой давности.

Я начал проект с изучения существующих архитектурных форм в моем доме. Всякий раз, когда я сомневаюсь, я обращаюсь к существующим углам, формам и профилям уже в оригинальном дизайне нашего дома. Я осмотрел весь дом, а затем изменил повторяющуюся тему — зауженные, массивные и заниженные молдинги. В моем доме нет ни завитков, ни пышных форм. Он довольно геометрический, с мягкими углами и сужающимися линиями, такими как колонны крыльца или колоннады в столовой/гостиной.
