Теплый пол в бане от дровяной печи пошагово с фото и видео

Организация теплых полов в бане нужна для создания комфортного микроклимата в предбаннике. В качестве источника тепла можно использовать дровяную печь. Но для этого нужно подобрать схему и комплектующие.

Теплый пол в бане от буферной емкости

Удобный, но трудоемкий вариант теплых полов в бане – использование буферной емкости. Этот метод применяется при наличии нескольких контуров отопления. Условия – есть место для установки буферной емкости. Ее вместимость – 500-1000 л. Преимущество системы – возможность использования теплой воды для душа.

Условия:

  • площадь теплых полов – от 40 м²;
  • мощность дровяной печи – от 15 кВт;
  • возможность регулирования температуры теплоносителя – смесительный узел;
  • система быстрого добавления воды в трубы.

Площадь помещения с буферной емкостью – от 15 м². Это нужно для комфортного обслуживания и ремонта элементов отопления.

Схема

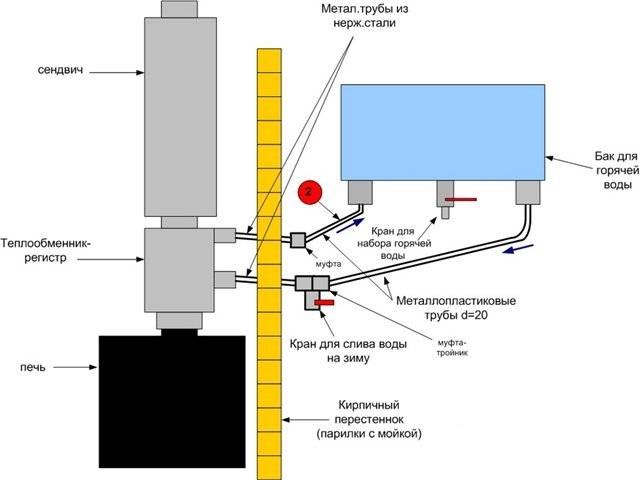

Для быстрого нагрева воды в дровяную печь монтируют теплообменник. Это может быть самодельная конструкция решетчатого или емкостного типа. Она должна располагаться в топке, в зоне наибольшей температуры. Входной и выходной патрубки должны быть металлическими, установлена запорная арматура, термометр и манометр.

Расположение элементов теплого пола, начиная от трубы подачи.

  1. Подключение к буферной емкости.
  2. В емкости располагается теплообменник для косвенного нагрева воды.
  3. От бака идет труба подачи в смесительный узел.
  4. Смесительный узел состоит из трехходового клапана и циркуляционного насоса.
  5. От коллектора идет разводка контуров отопления – от 1 до 6 шт.
  6. Возврат остывшего теплоносителя в накопительный бак.

Для автоматизации работы к трехходовому клапану можно подключить термометр. При достижении максимальной температуры произойдет его включение, горячая вода станет смешиваться с остывшей из обратной трубы.

Для слива теплоносителя перед коллектором монтируют кран. Для добавления воды в систему ставится запорная арматура на трубу подачи. Обязателен монтаж систем безопасности – расширительного бака, спускного клапана и воздухоотводчика.

Особенности проектирования

Подобную схему теплого пола в бане можно сделать самостоятельно. Главная задача – организация подогрева воды. Для этого используется бак косвенного нагрева. Теплообменник должен иметь максимальную площадь контакта с водой – спиралевидный или в виде плоского бака. Корпус емкости составной — между внешней и внутренней частью утеплитель.

Советы для самостоятельной установки теплого пола в бане:

  • трубы из сшитого полиэтилена;
  • коллектор можно сделать самому или использовать заводскую модель;
  • мощность циркуляционного насоса зависит от объема теплоносителя;
  • для лучшей теплоизоляции трубы укладываются на специальную подложку;
  • перед формированием цементной стяжки устанавливают стальную сетку;
  • если пол деревянный из досок, между трубопроводами и декоративным покрытием должно быть вентиляционное пространство.

Температура воды в контурах отопления не должна превышать +70°С. Иначе будет перегрев труб и поверхности пола. Поэтому важна настройка смесительного узла для регулировки температуры воды. Желательно автоматизировать этот процесс.

Одноконтурный теплый пол в бане

Если площадь отапливаемого помещения в бане небольшая, до 15 м², можно установить одноконтурный теплый пол. Труба подачи находится в топке, теплообменник отсутствует. Преимущества этого метода – минимальный расход материалов, комплектующих, меньшие трудовые затраты. Ее можно реализовать в уже готовой бане, так как потребуется минимум переделок. Исключение – установка труб теплого пола. Как утеплить пол читайте здесь.

Когда рекомендуется применение одноконтурной схемы:

  • небольшая площадь пола;
  • мощность дровяного котла – до 10 кВт;
  • необходимость экономии места.

Схема разводки труб и монтажа компонентов зависит от конструкции бани – расположения котла, предбанника. Она составляется индивидуально, но с учетом технических требований и норм.

Схема

Сложная задача для подобной схемы – установка трубы подачи в топку котла. В металлических или чугунных моделях нужно просверлить отверстие с диаметром, равным сечению трубы. В кирпичной печи разбирается часть топки для монтажа патрубка. Важно обеспечить герметичность соединения, между трубой и стенкой печи не должно быть щелей.

Порядок расположения компонентов.

  1. Патрубок подачи теплоносителя.
  2. Термометр, манометр (необязательно).
  3. Воздухоотводчик и клапан для сброса воды.
  4. Циркуляционный насос.
  5. Разводка труб в полу.
  6. Подключение к расширительному баку.
  7. Возврат остывшей воды для подогрева.

Трубы для подключения к котлу металлические, диаметр – 12-20 мм. Он влияет на площадь нагрева, и как следствие – скорость повышения температуры теплоносителя. Если позволяет схема, можно сделать смесительный узел. Это позволит автоматически регулировать степень нагрева теплоносителя. Но для этого подающая и обратная магистрали должны располагаться рядом.

Преимущества и недостатки

Сложность такого теплого пола для бани – невозможность контролировать температуру воды в трубах. Из-за небольшой площади магистрали в топке нагрев происходит медленно, регулировать его можно только циркуляционным насосом. Запрещено использовать открытую систему отопления, так как есть вероятность появления воздушных пробок. Это приведет к перегреву и повреждению трубопровода.

Преимущества одноконтурного отопления пола:

  • Небольшой расход труб и комплектующих.
  • Не нужны специальные инструменты и дополнительные блоки – смешивания, автоматического добавления воды в систему.
  • Простое обслуживание и ремонт.

Для быстрого повышения температуры воздуха в парилке часть трубопровода можно расположить под полками. Он не должен соприкасаться с деревянными элементами.

Теплые водяные полы от дровяной печи в доме

Эту схему отопления можно реализовать для частного дома. Условие – мощность печи должна обеспечить нагрев всего теплоносителя длительное время. Для этого нужен хороший бак косвенного нагрева минимум на 1000 л. Трубы из сшитого полиэтилена с кислородным барьером. Их монтаж делается на специальную подложку.

Особенности организации системы теплых полов от печи в частном доме:

  • обязательна коллекторная разводка;
  • стабилизатор давления, если установлено два и более коллекторов;
  • максимальная длина одного контура для трубы 16 мм – до 70 м.

Важно обеспечить равномерный нагрев воды во всех контурах. Для этого нужны коллекторы с терморегуляторами для каждого отрезка трубопроводов.

Обустройство подогрева пола бани, описание и схема, видео инструкция

Пол бани (схема его обустройства) кардинально отличается от укладки полов в жилых помещениях. Здесь необходимо сооружение канализации, чтобы из-за повышенной влажности он не сгнил за короткое время. Правильно обустроенный водоотвод обеспечит сухость в помещении, а это значит, что не будет грибка, плесени, неприятного запаха, лишь максимум удовольствия от посещения бани.

Банный пол с подогревом

Система подогрева, бесспорно, полезное дополнение при возведении бани или её благоустройстве. Тёплый пол в бане, собранный строго по схеме, создаст идеальный микроклимат и продлит срок службы этого всеми любимого помещения.

Технология изготовления подогрева – не из дешёвых, но если вы хотите долгие годы в любую пору с комфортом наслаждаться водными процедурами, то без тёплого банного пола не обойтись. А уж делать или нет, решать владельцу. Мы лишь рассмотрим специфику организации некоторых видов тёплых банных полов.

Тёплый пол в бане от печки

Если на вашей даче или в загородном доме частые перебои с электричеством и отсутствует магистральный водопровод, но есть печь, тогда целесообразнее сделать тёплый пол в бане с подогревом от печки по следующей схеме:

1. Подготовка основания. Для этого вынимается грунт из-под моечного помещения и хорошо утрамбовывается поверхность. Далее необходимо через стену фундамента проложить канализационную трубу с небольшим уклоном в сторону водосборника. Затем делается 15-сантиметровая песчано-щебневая прослойка, утрамбовывается и засыпается керамзитом (утепляющий слой – не меньше 15–20 см).

2. Монтаж трубопровода:

  • обустройство гидроизоляции из двух перпендикулярно направленных слоёв рубероида, проклеенных на стыках мастикой или специальным скотчем;
  • поверх гидроизоляционного слоя настилается любой теплоизолятор;
  • для защиты теплоизоляционного материала сверху компонуется армирующая сетка, на которую укладываются фольгированный материал (отражающий слой) и трубы (желательно уложить улиткой или змейкой для равномерного прогревания).

3. Подключение труб, наполнение системы водой и проверка исправности её работы.

4. Заливка стяжки. Для этого можно использовать песчано-цементный раствор или готовые строительные смеси с добавлением пластификатора (можно применить жидкое мыло).

5. Укладка напольного финишного покрытия (производится только после полного застывания стяжки).

6. Установка коллекторов и подключение термостатов.

На заметку! При обустройстве подогрева от печки допустимо использование металлопластиковых труб или медных.

Преимущества и недостатки печного подогрева

Пол в бане, сделанный по схеме обогрева от печки, имеет свои плюсы и минусы. Среди преимуществ стоит выделить следующие:

  • экономия при укладке и впоследствии (в отличие от электрического) – на энергоресурсах;
  • экологическая чистота и безопасность для здоровья — нет электромагнитного излучения как при обустройстве электрического тёплого пола;
  • возможность обогрева большой площади;
  • постоянный комфортный микроклимат в бане.

К недостаткам относятся:
  • в зимний период придётся либо постоянно топить печь, либо сливать воду, чтобы замерзшая жидкость не разорвала трубы;
  • при одновременном обогреве нескольких банных помещений потребуется больший объём теплоносителя, что увеличит время нагревания полов;
  • сложность в регуляции температурного режима;
  • невозможность смонтировать протекающие полы — намокнет утеплитель, и работа всей система будет нерезультативной.

Но в целом обустройство подогрева банных полов от печи заслуживает внимания.

Его несложно сделать своими руками, если придерживаться методики монтажа и учитывать некоторые особенности.

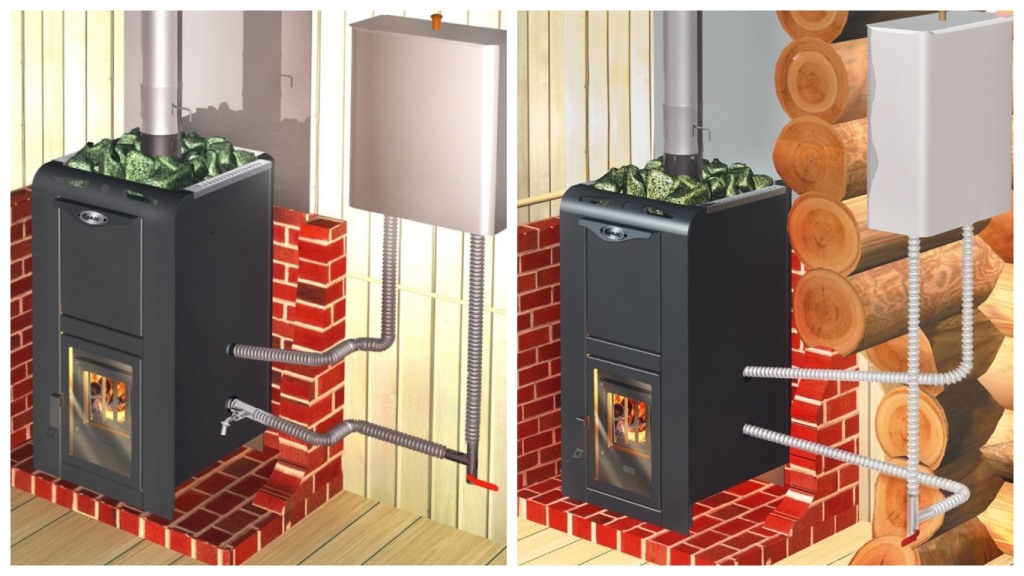

  1. Поскольку вместо котла будет использоваться печь, то надо сделать над топкой теплообменник, от которого уже прокладывается система отопления в нужные помещения. Для теплообменника вполне подойдёт металлический бак.
  1. Чтобы в отопительной системе не нарушалось движение воды, потребуется циркуляционный насос. Без него можно обойтись лишь в случае, когда печь расположена ниже уровня пола и уложены трубы большого диаметра (Ø 24 мм). Но даже при таком раскладе система подогрева будет не слишком эффективной.
  1. Помимо насоса следует установить смесительный узел, иначе есть большой риск получить не тёплые, а горячие полы, поскольку печь может нагревать воду до температуры кипения и в ней отсутствует регулятор температуры. А установить его в самой печи невозможно.
  1. Вмонтировать в любую печь большой теплообменник не получится, поэтому возле печи устанавливают аккумуляторный бак и соединяют с теплообменником.

Важно! При обустройстве тёплого пола в бане не забывать про уклон в направлении сточного отверстия, через которое вода будет поступать в канализационную или дренажную систему, также рекомендуется использовать песчано-цементные стяжки и облицовывать пол в бане кафельной плиткой.

Водяной тёплый пол в бане

Основное отличие при обустройстве подогрева банных полов кроется в разновидности нагревательных элементов, которые при этом используются. Тёплые водяные полы в бане (их ещё называют гидравлическими) наиболее распространены, а сделанные по монтажным схемам своими руками, хотя и сложные в укладке, дадут хороший результат.

Однако для такого варианта необходимо наличие индивидуального отопительного котла, печи либо централизованной системы отопления. Поэтому чаще всего водяной тёплый пол устраивают в частных загородных домах с круглогодичным проживанием или на дачах.

Монтаж водяного обогрева с запиткой гидравлического контура от котла (газового, твердотопливного) ничем не отличается от печного подогрева. Поэтому повторять все этапы работ нет смысла. Лучше поговорим об особенностях укладки и оплошностях, которые совершают частные домовладельцы при укладке тёплого банного пола самостоятельно.

Частые ошибки при монтаже

Среди наладочных просчетов рассмотрим наиболее распространённые:

  • Отсутствие теплоизоляции. Некоторые собственники пытаются сократить затраты на обустройстве теплоизоляционного слоя. В результате получают большие потери тепла, долгое прогревание пола и его промерзание в сильные морозы.
  • Вывод отводов должен быть в месте установки водяного коллектора, поэтому перед заливкой стяжки нужно сделать подводку как можно ближе к этому месту.
  • Отсутствие регулировки температуры нагревания приводит к тому, что при интенсивном отоплении теплоноситель легко достигает 80–90°C. Естественно, ходить по таким полам просто невозможно. Для того чтобы устранить такую проблему, нужно установить смесительный узел (коллектор), который, автоматически смешивая горячую и холодную воду, отрегулирует температуру. К тому же он позволяет отключить отопление банного пола в летнее время. Пренебрежение смесительным узлом даже в целях экономии неоправданно — в жаркую погоду вместо освежающей прохлады получите неуместные к этому времени года тёплые полы в бане, а зимой вообще рискуете не ступить в парную, оплавятся даже банные тапочки.

Совет! Чтобы максимально избежать возможных погрешностей, опытные строители настоятельно рекомендуют новичкам перед началом обустройства водяного тёплого пола в бане нарисовать схему подогрева всего банного помещения.

Хотя бы самую простую, набросанную на листке в клетку. Благодаря этому монтажные работы будут выполнены качественно, быстро и без особых трудозатрат.

Многие задаются вопросом: а стоит делать в бане тёплые водяные полы, не проще ли соорудить электрический подогрев? Не только стоит, но и нужно, поскольку они совершенно безвредны для окружающих, чего, увы, нельзя сказать про инфракрасный тёплые полы или электрические.

Да, электрический подогрев делается быстрее и легче, но монтажные работы нужно проводить настолько тщательно, особенно в деревянных постройках, чтобы избежать возможного возгорания в случае замыкания.

Водяные полы в этом отношении намного безопаснее и, несмотря на сложность проведения работ, все затраты быстро окупятся экономичностью самой гидравлической системы и её высокой теплоотдачей.

В любом случае выбор методики обустройства тёплого пола в бане всегда остаётся за хозяином. Но, согласитесь, намного приятнее особенно в холодную пору посещать баню с тёплыми полами, нежели распаренному и разгорячённому после парной ступать на холодный пол.

Теплый пол в бане: как сделать своими руками

Бани, сауны и парилки относятся к категории помещений, которые эксплуатируются в условиях повышенной влажности и температуры. Обустройство и монтаж различных систем в таких объектах должны осуществляться в строгом соответствии с технологическими правилами и стандартами. В некоторых случаях теплоизоляция бани может быть неэффективна из-за нарушения технологии ее утепления, термоизоляции или печного отопления. В этих случаях многие мастера рекомендуют обустраивать дополнительные средства и источники обогрева, например, теплый пол в бане. Эта система также может изначально проектироваться для дополнительного обогрева бани, а в некоторых комнатах, где отсутствует печь, в качестве основного.

Какая система теплого пола лучше всего подойдет для сауны

Теплый пол в бане позволяет ее посетителям комфортно находиться во время ее посещения без комнатной обуви, служит дополнительным источником отопления всего помещения. Полы в сауне или бане с правильно обустроенной системой теплого пола послужат надежной гарантией от сквозняков и, соответственно, защитой здоровья ее посетителей. Также необходим нагреваемый пол в предбаннике, поскольку он будет обеспечивать равномерный прогрев воздуха в банном комплексе, и тем самым препятствовать утечке тепла по грунту. Можно сделать теплый пол в бане своими руками, что не займет много времени при четком соблюдении основных правил.

Для бань или саун подходят различные типы теплого пола: как электрический, так и водяной. Однако, работа по укладке каждого из них имеет свои особенности. Наиболее простым и доступным является электрический обогрев пола. Он независим от основной печи, а его схема и правильная укладка обеспечит эффективное отопление не только парильной зоны, но и автономную работу в предбаннике и других помещениях. Электрический теплый пол может иметь функции автоматического включения в определенное время, а специальные регуляторы помогут быстро добиться необходимой и комфортной температуры под ногами.

Принимая во внимание тот факт, что электрический теплый пол универсален в сфере своего применения, многие специалисты полагают, что нет существенной разницы при выборе системы между инфракрасным, кабельным или стержневым. Кстати, инфракрасное отопление широко распространено в современных саунах, что подтверждает эффективность этой системы. Главное, чтобы монтаж и укладка элементов обеспечивали надежную защиту от воздействия влаги. Для этого необходимо сделать надежную гидроизоляцию системы, по грунту уложить несколько слоев влагозащитного материала и правильно залить стяжку. Монтаж электрического теплого пола должен выполняться при условии наличия надежной и правильно рассчитанной на нагрузки электрической проводки.

При выборе системы обогрева пола большую роль играет тип главного источника отопления в банной. При наличии котла или печи на твердом топливе, которые не имеют водяного контура отопления, выгодно оборудовать электрический теплый пол. В этом случае в предбаннике и паровой можно сделать совершенно независимые системы с автономным подогревом. В том случае, когда печь помимо парилки, обеспечивает и водяное отопление всего помещения бани или сауны через систему труб, то в данном случае уместным будет монтаж водяного теплого пола. Для этого потребуется лишь врезка в основную систему печного отопления и развод трубопровода. Водяной теплый пол в бане не несет потенциальной опасности возможного замыкания или электромагнитного излучения, однако, его монтаж и функционирование несколько сложнее в отличие от электрического.

Деревянный пол в качестве финишной отделки как парной, так и в предбаннике, будет оптимальным вариантом напольного покрытия в бане. Сделать такую конструкцию можно и самостоятельно, имея под рукой минимальный набор инструментов и необходимого материала. Деревянный пол обеспечит комфортное нахождение в сауне или бане, а также не допустит термического ожога ступней при перегреве системы. Плитку также можно использовать для обустройства пола, однако, рациональнее сделать такое основание перед сливом, выложив из нее небольшое углубление для стока воды. В этом случае плитку следует выбирать с противоскользящей поверхностью во избежание несчастных случаев.

Монтаж теплого пола в бане

h3_2

Необходимый набор инструментов, который может потребоваться при работах такого рода, состоит из:

  • Правило;
  • Бетоносмеситель и строительный миксер;
  • Лазерный или водяной уровень;
  • Рулетка и строительный маркер;
  • Специальный паяльник для соединения ПВХ труб;
  • Плоскогубцы;
  • Угловая шлифовальная машина.

Устройство теплого пола в бане предполагает, прежде всего, работы по изоляции системы, особенно электрической, от воздействия влаги и высоких температур через толщу стяжки.
Бетонные полы, несмотря на их массивность и сложность обустройства, по праву считаются наиболее надежными и эффективными. Недостатком такого пола можно назвать лишь продолжительное время прогревания. Водяной теплый пол в бане гораздо эффективнее прогревает бетонный пол, формируя в процессе печного нагрева единый тепловой экран.

Монтаж теплого пола в бане начинается с обустройства гидроизоляции. По грунту или черновому основанию пола располагаются листы рулонного материала с нахлестом в 10 или 15 см. Края надежно склеиваются при помощи скотча или специальной ленты. Далее располагается армирующий каркас из арматурных прутьев или сетки. Сверху конструкции укладывается система водяного или электрического теплого пола и соединяется с каркасом, после чего необходимо залить основание чистовой стяжкой из бетона или цементного раствора. Укладка нагревательных элементов электрического теплого пола должна осуществляться на чистую ровную поверхность из бетона.

Подогревом следует обустраивать только площадь бетона, на которой планируется нахождение людей. Не следует осуществлять монтаж теплого пола рядом со сливом или на месте, где в будущем будет находиться печь. В предбаннике также отопление пола необходимо не по всей площади, а ближе к входу в парилку.

Чистовую стяжку правильно залить сверху наливной гидроизоляцией. Это обеспечит надежную защиту системы обогрева пола от влаги как по грунту, так и со стороны рабочего помещения.

как сделать электрический вариант своими руками, какой лучше под плитку, конструкции с обогревом от водяной печки

Чтобы сделать баню более комфортной и удобной, можно использовать такое отличное дополнение, как теплый пол. Нагревательные элементы приведут к тому, что воздух в помещении будет просыхать сравнительно быстро, благодаря чему отделочные материалы и элементы конструкции будут служить намного дольше. Следует отметить, что монтаж теплого пола – довольно сложная процедура.

Для правильной установки подобной системы требуется знать особенности ее устройства. При этом монтаж подобного дополнения является дорогостоящим удовольствием, так что при выборе стоит учитывать финансовую сторону.

Особенности

Баня является весьма специфичным помещением, в котором сосредоточены высокие температуры и повышенная влажность. Сбор либо слив воды в этом помещении осуществляется по всей поверхности пола. Это добавляет предъявление определенных требований к напольному покрытию. Стоит отдавать предпочтение натуральному дереву, в некоторых случаях допускается использование кафеля. При этом дерево является хорошим теплоизолятором.

Если вы решили установить теплый пол в бане, то вы должны учитывать, что этот процесс предстает многоплановой задачей. У вас имеется несколько вариантов воплощения данной идеи в реальность.

Общий теплый пол является самым дорогим вариантом. В данной ситуации по всей площади пола исключая парильную камеру, необходимо уложить контур теплообменника по всем правилам безопасности. Обязательно использование утеплителя. Сверху на данный контур заливается стяжка, которая предусматривает наличие определенного уклона для осуществления слива воды. Затем на данную поверхность может быть уложена керамическая плитка.

Достоинством представленного метода является то, что отсутствует какая-либо дифференциация помещений в период строительства. Все процессы осуществляются единообразно.

Список недостатков весьма велик.

  • Подобный пол требует больших финансовых затрат.
  • Кафельные полы, имеющие уклон, особенно в мокром состоянии, будут травмоопасными.
  • Происходит сильная инерция системы. Чтобы прогреть стяжку, потребуется больше времени, нежели для того, чтобы прогреть парилку.
  • Если не использовать систему регулярно, зимой она может повредиться от холода.
  • Требуется выделить обособленный уголок, чтобы в нем разместить систему нагрева и управление теплым покрытием.

Представленная информация говорит о том, что этот вариант оптимален для общественных и корпоративных бань, но не при частном домостроении.

Дифференцированный метод, где необходимо создать две системы, которые будут функционировать независимо друг от друга. Одна будет заниматься нагревом пола в предбаннике, а вторая в моечном отделении. Подобный пол позволяет решить задачи разного уровня сложности. Например, для предбанника оптимальным вариантом являются инфракрасные теплые полы, поскольку в этом помещении влажность намного ниже моечного отделения. Когда речь касается организации теплых полов в самой бане, то здесь имеются определенные сложности:

  • керамзит и дерево имеют одинаковую теплопроводность, поэтому являются хорошим теплоизолятором;
  • кафельные полы нуждаются в особом подходе для обустройства канализации в бане.

Плюсы и минусы

В качестве основных достоинств системы теплого пола стоит выделить:

  • нагрев помещения до необходимой температуры осуществляется посредством воздействия излучений либо воды, что обеспечивает определенный комфорт при использовании, так как в области головы воздух будет не таким горячим, как у ног;
  • из-за отсутствия конверсии, по помещению не циркулирует пыль;
  • в помещении не возникнет грибок либо сырость;
  • влажность будет соответствовать требованиям;
  • легкий уход;
  • отсутствует возможность получения ожога, так как это крайне безопасная система;
  • теплообмен можно самостоятельно регулировать;
  • возможность экономии пространства, так как оборудование располагается под поверхностью пола;
  • может быть скомбинирован с иной системой отопления;
  • статистические данные демонстрируют снижение затрат на энергию до 25%;
  • экологические чистые материалы изготовления;
  • срок эксплуатации продолжительный, зависит преимущественно от труб, которые были использованы при создании системы.

Теплый пол в бане в основном имеет только положительные отзывы. В качестве недостатков представленной конструкции важно выделить высокие трудовые и финансовые затраты.

Рекомендуется, чтобы монтаж теплого пола был осуществлен квалифицированными специалистами, поскольку без наличия требуемых знаний очень просто можно допустить ошибку, которая скажется в дальнейшем на работе системы.

Виды

Отопительные системы полов для бани стоит подразделить на два основных вида:

  • Водяной вариант. Представленная конструкция включает в себя замкнутый контур, по трубам которого будет перемещаться тепловой носитель. Для осуществления подобной циркуляции используются специальные насосы. В качестве типового носителя выступает наиболее часто вода, однако, имеются случаи, когда вместо нее в трубах находится антифриз, раствор из него или этиленгликоль.
  • Электрические модели, функционирующие от электроэнергии. Обычно в данном случае задействуют заводские электрические полы либо инфракрасные маты.

Каждый из представленных систем имеет свои определенные достоинства и недостатки. К примеру, водяной пол будет стоить дороже, нежели электрическая система, однако, затраты будут компенсированы уже через несколько лет. Электрические теплые полы стоят дешевле, но нуждаются в высоких энергозатратах.

Что касается самостоятельного создания данных полов, то в этом вопросе лидируют электрические конструкции, которые проще изготовить своими руками. В ситуации с водяным подогревом требуются грамотное проектирование и проведение точных предварительных расчетов. При этом водяная конструкция не позволяет найти поврежденный участок при протечке. Потребуется осуществить демонтаж всей стяжки, что особенно проблематично когда речь касается больших помещений.

Можно смонтировать теплый пол от печки или использовать для этих целей, например, воздушный электрокотел. Для печи и электрокотла необходимо позаботиться о качественной теплоизоляции с надежными материалами. Желательно, чтобы конструкция стояла на винтовых сваях, а пол был из бетона.

Как выбрать?

При выборе теплого пола вы должны обратить внимание на следующие критерии:

  • Удельная мощность теплого пола должна превышать 110 ватт на один квадратный метр.
  • Определенное преимущество имеют модели, дополненные стабилизатором, поскольку это защитит от скачков напряжения.
  • Если решите устанавливать электрический пол в бане, то монтаж необходимо осуществлять на свободную площадь помещения.
  • Выбор термостата зависит от ваших индивидуальных потребностей. Он может быть программируемым, ручным, иметь отдельный выключатель питания и многое другое.

Монтаж

Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.

Специалисты советуют помимо теплоизоляционного использовать также гидроизоляцию, которая предотвратит скачки напряжения.

Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

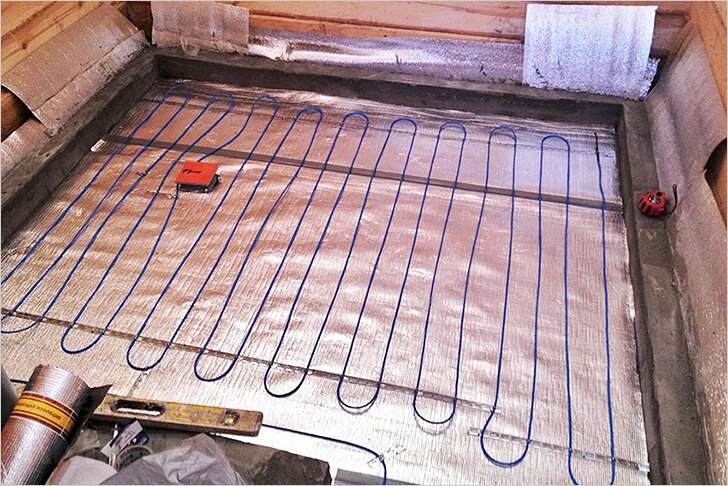

Электрический теплый пол с использованием кабеля

Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.

Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.

Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы. Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.

Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.

Перед установкой важно тщательно проверить кабель, стыки и соединения.

Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга. Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см.

Пленочный теплый пол

Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.

Представленные полы характеризуются отличной герметичностью и безопасностью. Определенным плюсом является то, что его можно использовать с деревянными полами. Подобный пол нагревается максимум до 45 градусов, что не нарушает структуры напольного покрытия. На осуществление всех требуемых работ у вас уйдет максимум 5 дней.

Водяной пол

Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.

  • Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
  • Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.

Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.

Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.

Начинать делать конструкцию необходимо в грунте. Далее все залить и постелить необходимый материал.

Советы

Установка теплого пола в бане обеспечивает удобство и комфорт в данном помещении. Добиться максимального эффекта можно только в том случае, если вы правильно выберете и установите систему. Важно, чтобы все правила были соблюдены, особенно, что касается безопасности. Крайне сложно осуществить установку, если вы не имеете должных навыков и опыта в данной области. Это в особенности касается того случая, когда вы отдаете предпочтение водяному теплому полу, поскольку здесь требуется правильно подключить насос и иные изделия, которые обеспечивают правильную работу системы.

Когда вопрос касается установки электрических теплых полов, то здесь требуется определенная тщательность и обязательно нужна гидроизоляция. Для эффективного функционирования подобной системы и обеспечения безопасности, важно уделить особое внимание изучению инструкции конкретного производителя, поскольку каждая теплый пол характеризуется особенностями. При этом производители обычно дают определенные рекомендации по монтажу.

О том, как сделать теплый пол в бане, смотрите в следующем видео.

Теплый пол в бане от печки своими руками: особенности, технология укладки

Что такое теплый пол и насколько это удобно сегодня известно всем. Речь идет о ванной комнате или спальне. Что, если сделать теплый пол в бане от банной печи?

Такая конструкция существует и уже давно зарекомендовала себя с самой положительной стороны. Для этого не приходится дополнительно использовать электроэнергию. В качестве теплоносителя выступает вода, а нагревает ее … печка.

Плюсы и минусы установки

Такая конструкция имеет следующие преимущества:

  • электромагнитные излучения не будут оказывать свое негативное влияние, что неизбежно при использовании электрической энергии,
  • такая конструкция полностью безопасна для экологии,
  • помогает более равномерно прогреть помещение,
  • экономия ресурсов,
  • грибок и плесень не получают благоприятную среду для размножения,
  • отсутствует риск появления сквозняка, т. к. вся парилка прогревается равномерно.

Плавно перейдем к недостаткам:

  • баня отапливается не постоянно и есть риск перемерзания труб, что может привести к выходу из строя всей системы, поэтому существует необходимость каждый раз сливать воду из нее,
  • теплообменник потребляет немало энергии, которую он забирает у отопления, следовательно, если отсутствует надлежащий запас мощности, помещение может нагреваться дольше,
  • объем и время прогрева воды будет зависеть от того, сколько смежных помещений необходимо обогреть,

Перед строительством

Дадим несколько простых советов, которые помогут своими руками соорудить подобную систему у себя дома. Такая система вполне оправдывает себя, если печь топится дровами.

Выбор конструкции пола

Специалисты признают бетонную стяжку оптимальным материалом для пола в бане. Преимущества следующие:

  • цемент обладает высокой влагостойкостью,
  • простота устройства,
  • дешевые материалы.

Недостатки:

  • поломка может быть устранена только после полного демонтажа,
  • иначе локализовать место аварии невозможно.

Помимо бетонной, можно использовать и деревянную конструкцию пола. Отверстия в лагах предусматривают заранее, чтобы провести необходимые коммуникации. Такая  конструкция, в отличии от бетона, позволит легко провести ремонт, не демонтируя весь пол.

Утепление

Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.

Другие нюансы

  • Неровности и перекосы пола не будут иметь значения, если сделать черновую стяжку.
  • Конденсат не будет скапливаться, если проложить слой гидроизоляции.
  • Вся энергия будет направлена в помещение и теплопотери максимально исключены, благодаря слою теплоизоляции.
  • Теплоизоляцию защитит сетка для армирования.
  • Тепловая энергия не будет потеряна за счет металлизированной подложки.
  • Система расположения «улитка» обеспечит оптимальный прогрев отопительного контура.
  • Уклон к водостоку необходимо предусмотреть, устраивая чистовую стяжку. Контроль уклона производить с использованием строительного уровня.
  • Декоративное покрытие придаст полу завершенный вид. Использоваться может любой материал, которому не противопоказана система теплого пола.

Особенности системы

За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.

Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев  помещения.

Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.

Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.

Система подогрева предусматривает использование теплоносителя с температурой не выше +400С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.

Схема установки

Инструкция по изготовлению

Теперь рассмотрим, как выполнить каждый этап своими руками. Она практически аналогична конструкции в доме, но есть и своя специфика. Пошаговая инструкция:

  1. Если пол устраивают в старой бане, сначала демонтируем старое покрытие и разрабатываем котлован, который на 700 мм ниже отметки чистого пола.
  2. Конструкции фундамента и дно котлована должны быть защищены гидроизоляцией (используем рубероид — 2 слоя).
  3. Насыпаем сухой песок и уплотняем песчаное основание толщиной 500 мм.
  4. Опять стелим слой рубероида.
  5. Проектируем и прокладываем септик.
  6. Делаем черновую стяжку 100 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
  7. Снова слой гидроизоляции.
  8. Укладываем слой теплоизоляции с металлизированным покрытием — 50 мм.
  9. Укладываем армирующую сетку.
  10. Укладываем систему трубопроводов диаметром 24 мм.

    Укладка змейкой

  11. Укладываем чистовую стяжку 30 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
  12. Укладываем декоративное покрытие.

Правила эксплуатации

Эксплуатация не требует больших усилий. Достаточно соблюдать несколько простых правил:

  • В зимний период каждый раз сливайте воду с системы.
  • Рабочее давление в системе должно быть постоянным.
  • Неполадки в работе насоса и запорной арматуры должны быть вовремя устранены.

Альтернативы

Неплохой альтернативой водяному теплому полу могут служить электрические и инфракрасные теплые полы. Разберем их подробнее.

Электрические теплые полы

Похожи по своей сути на водяные полы. Электрический греющий кабель, который заменяет отопительный контур, является основной отличительной чертой таких полов. Все остальные процессы происходят аналогично.

Система требует установки дополнительного автомата и тщательной гидроизоляции. Зато, не требуется прокладка отопительного контура, насос и теплообменник. Если в предыдущем случае у нас не было дополнительных затрат (при достаточной мощности котла) на эксплуатацию, то тут придется немало заплатить за электричество.

Различают два вида греющего кабеля: с одной жилой и с двумя.

Преимущества следующие:

  • пол прост в изготовлении,
  • водяной контур для обогрева обойдется дороже,
  • установка такой системы подогрева не занимает много времени,
  • термостат позволяет легко задать нужную температуру подогрева.

Минус: высокий расход электроэнергии для обогрева.

Такая система может применяться не только в бане, но и для подогрева полов в доме.

Инфракрасные теплые полы

Существующее банное помещение ставит целесообразность реализации водяного теплого пола под большой вопрос. В этом случае, на помощь приходит инфракрасный пол. Он не требует демонтажа старого покрытия. Тонкую пленку с нагревателем легко постелить на любое основание. Устройство финальной стяжки в банном помещении также не обязательно.

Мнение экспертаПавел КругловПечник с 25-летним стажемЕсли нужно бюджетное решение для действующей бани — это лучший выбор. Для обогрева смежных помещений, это тоже оптимальное решение.

Вывод

Если все сделано правильно, теплый пол обязательно порадует длительной и безаварийной эксплуатацией. Такое покрытие является отличной профилактикой заболеваний, возникающих от переохлаждения ног. Конструкция проста в изготовлении и не требует больших затрат.

Самым долговечным безопасным и экономным решением будет устройство водяного теплого пола. Это — если речь идет о строительстве с нуля. В существующей бане, инфракрасный пол — это самое оптимальное решение.

При выборе системы теплого пола в банном помещении, следует учитывать материал напольного покрытия, планируемые затраты и желаемую долговечность.

С электрическим полом не все так просто. Тарифы на электроэнергию в каждом регионе свои. Где-то он и будет целесообразен. Особенно актуальна  такая конструкция в случае использования электрического отопителя.

В этом случае, дополнительный расход мощности на теплый пол не будет проблемой, т. к. все равно придется предусматривать подведение дополнительной линии  в 380В. И его преимущества можно будет использовать в полной мере.

Выбрать, каким вариантом воспользоваться не так-то просто. Каждый из них будет иметь свои преимущества в одной ситуации и недостатки в другой. Только отталкиваясь от конкретной ситуации, можно сделать правильный выбор.

Загрузка...

Отопление в бане зимой - альтернативы использованию печи

Издавна сердцем бани была печь. А вот сегодня жар в современных парных идет уже по другим путям – порой самых невообразимых. Так, если парилка и моечная парной используются циклически, т.е. время от времени, то нет смысла организовывать слишком сложное отопление в бане – достаточно будет установить простую печь и запастись топливом. Но, если баня используется часто и не только по прямому назначению (когда в ней стирают, когда нет ванны в доме и если это дом-баня), то одной только печью ее целый день топить не получится – слишком дорого. Но на все вопросы у русского мужика, конечно, есть решение – и сегодняшние бани кто чем только не отапливает дополнительно – и теплыми полами, и радиаторами, и с помощью теплотрассы, и котлами на автоматике. Во всем этом мы как раз сейчас и попробуем разобраться.

К слову, по мнению многих банщиков, самый бюджетный и оптимальный вариант – не печь для бани и отопления огромными агрегатами самого разного вида – это одна газовая труба и навесной котел. Но не для каждой парной подходит эта система – многое зависит и от материала, из которого построены стены, и от ее общей площади.

Система отопления бани с теплыми полами

В последнее время в банях стало модно делать теплые полы – как дополнительный источник тепла. Удовольствие, конечно, не из дешевых, но для тех, кто использует парную круглый год, это неплохой вариант. Для периодического использования он не подходит – трубы, конечно, заморозку переносят нормально, но вот бетонный раствор — плохо.

Теплый пол – водяной или инфракрасный – в бане чаще всего делается в комнате отдыха, помывочной и парилке. Если теплоноситель будет греться дровами, то электроэнергии на это будет уходить примерно 45 ватт на два насоса циркуляции. Сделать такой пол не сложно – для этого изначально нужно правильно подобрать диаметр труб, рассчитать сопротивление контуров и мощность насоса. А вот модный инфракрасный пол нагревает еще и окружающие предметы – и в этом его преимущество.

Пару важных пунктов о теплых водяных полах в бане:

  1. Обязательно делаются два отдельных контура – один в комнату отдыха, второй – в парилку и моечную. Оба контура – с кранами, чтобы по необходимости можно было регулировать температуру. Отапливать такие полы можно газовым котлом, причем задействован он будет только на половину, либо дровяным, если установлен насос на три положения скорости.
  2. Длину труб в петлях делать желательно одинаковой – чтобы потом не пришлось ставить регуляторы в каждую плеть. Если окажется, что полы греют недостаточно, можно поставить более мощный циркулярный насос или теплообменник.
  3. Необходима и система безопасности – это второй контур и дополнительный на крыльцо бани, чтобы в зимнее время растапливать снег, а в летнее – выводить лишнее тепло.
  4. Бак с горячей водой для теплого пола к котлу подключать желательно медными трубами с диаметром 22 мм – они гладкие и помогают увеличить скорость циркуляции воды в системе.

Некоторые банщики в такой пол вместо воды заливают тосол – он куда меньше боится мороза.

Электрический теплый пол очень здорово подходит для комнаты отдыха — именно его по статистике чаще всего выбирают банщики

Теплый водяной пол в бане нетоксичен, дешев и удобен в эксплуатации. Но используют его в сочетании с другими типами отопления: радиаторными, электрическими и воздушными. Как он выглядит? Вот как: между основанием пола и его чистовым покрытием смонтирована разводка из труб, по которой и циркулирует горячая вода (или этиленгликоль, или антифриз, или тот же тасол). А чтобы тепло не уходило в низ, всю разводку труб изначально кладут на теплоизолирующий материал – минеральные маты или пенополистирол с алюминиевой фольгой. Так тепловой поток идет только вверх и хорош нагревает баню. И, хотя одним только полом полноценное отопление бани обеспечить невозможно, даже небольшую – полы греться могут до 35 градусов, что неплохое дополнение к основному отоплению и его экономии.

Как сделать отопление в бане с помощью конвекторов?

Обогревают баню и конвекторами – газовыми и электрическими. Это намного проще, чем оборудовать теплые полы, но и затратнее, конечно. Многие делают так: во время банных процедур используют электрокаменку или печь, а на все остальное время оставляют конвекторы на «антиразмораживающем» режиме, который будет постоянно поддерживать температуру +5+10 градусов. За электроэнергию в этом случае платить приходится не много.

Важно только в такой системе придерживаться техники безопасности: на конвектора должна идти отдельная проводка, прямо от щитка, кабель должен быть хорошо изолирован и находиться в негорючем канале.

Теплотрасса: решаться или нет?

Установка котла в бане – это всегда определенные хлопоты. По-хорошему, нужен проект – причем утвержденный проект, а это бюрократия. Но даже без него хватает проблем: затратно, нужна грамотная установка, необходимы разные меры безопасности… Вот почему некоторые банщики обоими руками за проведение теплотрассы от дома. Но и здесь есть свои нюансы, о которых нужно знать.

Во-первых, нет никакой гарантии, что на месте трубы не будет в определенное время года скапливаться грунтовая вода. Во-вторых, теплотрассу нужно обязательно утеплять – это тоже расходы. В-третьих, если необходимо провести отопление бани зимой в траншее, то все трубы придется уложить в цельную трубу достаточно большого диаметра – только так можно отгородить коммуникации от грунтовых вод. Зато управлять теплом в парной можно будет простым дистанционным пультом из дома – а это уже комфорт.

Но, какой бы альтернативный способ отопления ни был бы выбран – главное все просчитать заранее, и по возможности пригласить специалиста: опытный глаз в этом деле не помешает.

Как сделать пол в бане тёплым

Как сделать чтоб деревянный пол в бане был тёплым, и доски не гнили. Очень долго этот вопрос не давал мне покоя, как впрочем и многим другим владельцам деревянных бань.

Кто-то утверждал, что надо делать полы как можно ниже к земле, кто-то наоборот — повыше. Кто-то советовал сделать полы дубовыми или лисвенничными — не сгниют никогда.

Для пытливых умов поясню, почему ни то ни другое делать не стоит.

Низкий пол обязательно сгниёт, так как под ним постоянно будет сырость (и запах). Высокий будет холодным, так как пространство под ним не прогреется.

Дуб и лиственница вообще в баню не годятся. Дуб из-за специфического запаха, а лиственница из-за структуры древесины, которая при частом намокании и высыхании может образовать длинные тонкие и очень крепкие занозы.

Решение вопроса оказалось простым, как всё гениальное, и находилось оно не в полах, а в банной печке.

Именно в ней один маленький прибамбас прогреет и высушит полы, а так же избавит баню от сырости под полом и соответственно от запаха этой сырости.

Суть вопроса в том, что из подполья делается вытяжка. Не естественная циркуляция по цоколыным окошечкам, а именно мощная вытяжка, тоже между прочим естественная.

Не буду «тянуть кота за хвост», такая вытяжка создаётся устройством в печи дополнительного поддувала, которое находится ниже уровня пола, и снабжено заслонкой-шибером.

Вообще-то зачем нужен шибер на дополнительном поддувале я так и не понял. У меня он никогда не закрывался, только создавал угрозу для ног, поэтому я его вовсе убрал, но Вам покажу так, как увидел такую печь изначально.

Ну уж если печь прямотопка, то в ней точно шибер не нужен.

Дополнительное поддувало в этой печи своё название носит незаслуженно, так как по сути оно является основным, так как обычное поддувало при такой конструкции служит только для прочистки колосника и выемки золы.

А из под пола идёт хорошая вытяжка. Тёплый воздух из помещения бани, который при обычной печке вниз к полу ничем не загонишь, принудительно проникает в подпол и нагревает и сушит доски пола.

После всех банных удовольствий, вытяжка не даёт влаге надолго задерживаться в подполе, в результате чего доски пола служат гораздо дольше.

В железной банной печи мощность вытяжки можно ощутимо увеличить, если в качестве дополнительного поддувала вывести под пол трубу d 100-120, и провести её через топку в основной дымоход.

Труба будет нагреваться в топке и тянуть из подпола не хуже пылесоса.

Желаю лёгкого пара.

Раздел Стройка >>>Подраздел Баня>>>



Как сделать ремонт с теплом в полу | Руководства по дому

Сегодня установка внутрипольного лучистого отопления стала популярным вариантом при ремонте дома. Он особенно удобен для обогрева небольших ванных комнат и спален, поскольку не уменьшает доступную площадь пола, как это делают обычные системы обогрева помещений. В напольном отоплении лучистое отопление также отлично подходит для всех трудно отапливаемых помещений.

Типы напольных систем

Первое, что вы должны решить, - это тип системы лучистого отопления для пола - электрическую или водяную - вы хотите установить.Возможны два варианта с системой горячего водоснабжения: водяной или дровяной. Гидравлические системы полагаются на бойлер и являются единственными внутрипольными системами, способными отапливать весь дом. Если вы выберете этот метод, вам нужно будет определить источник энергии для котла - газ, нефть, электрическая, солнечная или геотермальная энергия. Система сжигания дров почти такая же, как и гидронная система, за исключением того, что вода нагревается дровяным ящиком вместо бойлера. Дровяные системы неудобны и в основном используются в качестве резервных для гидравлических систем.

Системы горячего водоснабжения в полу

Установка системы лучистого отопления для пола с горячей водой очень трудозатратна, поскольку требует установки медных труб отопления под черным полом в каждой комнате. Количество тепла, подаваемого в каждую комнату, регулируется с помощью зональных клапанов с термостатическим управлением. Со всеми запаянными соединениями, задействованными при установке такой системы, всегда есть вероятность развития утечек, а утечку в полу может быть чрезвычайно трудно обнаружить, если трубы покрыты изоляцией из стекловолокна.

Электрические системы

Электрические системы бывают двух основных типов: неплотный нагревательный кабель или мат. Форма коврика является самой простой в установке, поскольку в ней есть все необходимое для установки. Все, что вам нужно сделать, это развернуть коврики, закрепить их на месте и подключить к источнику питания. Нагревательные маты можно устанавливать как под черным полом, так и между черным полом и чистым полом. Например, в ванной плиточную мастику можно наносить непосредственно на нагревательные маты, а сверху кладут плитку.Установка незакрепленного нагревательного кабеля требует больше времени, поскольку кабели должны быть прикреплены к основанию с интервалом в четыре фута и аккуратно отделены друг от друга в соответствии с инструкциями производителя. концы пробегов. Прежде чем выбрать электрическую систему подогрева пола, определите, есть ли у вашей сервисной панели запасной ток и есть ли свободные места для выключателей, необходимые для установки.

Разрешения

Независимо от того, какой тип системы вы устанавливаете, необходимо получить необходимые разрешения в строительном отделе и провести все необходимые проверки вашей работы.Приложения различаются в зависимости от юрисдикции, поэтому обратитесь в местный строительный департамент, чтобы узнать о конкретных нормах и правилах в вашем районе. Во время подачи заявки на разрешение будьте готовы предоставить список материалов и чертеж, показывающий, как вы планируете установить систему.

Ссылки

Биография писателя

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Family Handyman», «Popular Science», «Popular Mechanics. «Handy» и другие издания.Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Как водонагреватель экономит деньги в вашей системе лучистого отопления

Используйте водонагреватель для теплого пола

вместо бойлера

Многие люди используют водонагреватель вместо бойлера для лучистого теплого пола, потому что он СТОИТ МЕНЬШЕ . Водонагреватель таким образом экономит деньги.Конечно, стоимость важна, но есть и много других важных факторов.

Высококачественный водонагреватель более энергоэффективен и экологически безопасен. Качественные водонагреватели будут изготовлены из нержавеющей стали для долгих лет безотказной эксплуатации . Важно отметить, что этого нельзя сказать о дешевых водонагревателях низкого уровня.

Лучистое отопление пола работает на теплой воде. Бойлеры спроектированы для приготовления очень горячей воды для радиаторов.Многие из них не могут хорошо работать при пониженных температурах и требуют дорогостоящих дополнительных компонентов, чтобы без повреждений обеспечивать воду более низкой температуры. Многие котлы подвержены «холодному шоку», когда при запуске возвращается большое количество воды комнатной температуры, если не будут добавлены более дорогие средства управления.

ВОДОНАГРЕВАТЕЛИ НОВОГО ПОКОЛЕНИЯ МОГУТ ИСПОЛЬЗОВАТЬСЯ В КОМБИНАЦИИ ДЛЯ ОБРАБОТКИ КОСМИЧЕСКОГО ТЕПЛА И БЫТОВОЙ ГОРЯЧЕЙ ВОДЫ

Но водонагреватели с самого начала спроектированы для работы при более низких температурах.Более низкие температуры хороши для эффективности . Современные водонагреватели могут конденсировать дымовые газы вплоть до воды простым немеханическим способом из-за их низкой рабочей температуры. Бойлеры созданы для кипения, и они не конденсируются так же хорошо, как агрегат, спроектированный для работы при низких температурах.

Водонагреватель не должен использоваться как дешевое средство. Radiantec рекомендует водонагреватели только в том случае, если это будут высокоэффективные агрегаты из долговечных материалов и если они будут достаточно мощными для работы.

Водонагреватель Polaris - один из таких примеров. Он полностью выполнен из нержавеющей стали, имеет КПД 95% и достаточно мощный, чтобы одновременно обеспечивать тепло помещения и горячее водоснабжение.

В Radiantec мы ищем агрегаты с большим затопленным дымоходом и агрегаты с вентиляцией через пластиковую трубу. В этом случае почти все тепло идет в систему отопления и мало тепла теряется в дымоходе . Выхлоп настолько крут, что не может плавить пластик.

Дополнительным преимуществом является отсутствие необходимости в дымоходе с пластиковыми вентиляционными отверстиями.Прямая вентиляция возможна с помощью высокоэффективных агрегатов, и это экономит деньги.

Мой друг-сантехник верит в водогрейный котел, но мы использовали водонагреватель Polaris, и наша система работает отлично. Ах да, мы сами установили.

Рик, Массачусетс

ОБСУЖДЕНИЕ ОКРУЖАЮЩЕЙ СРЕДЫ: ЧТО ТАКОЕ КОНДЕНСАЦИЯ И КАК ЭТО ВЫГОДНО?

Всякий раз, когда вы сжигаете углеводород, такой как газ или масло, вы получаете тепло (а это то, что вам нужно), а также углекислый газ и воду в виде пара.Вы также получаете оксид азота и диоксид серы.

Двуокись углерода, окись азота и двуокись серы являются загрязнителями, которые наносят серьезный вред окружающей среде в виде глобального потепления и кислотных дождей. Загрязнение воздуха также вызывает ежегодно тысячи смертей и инвалидностей от астмы, эмфиземы и других заболеваний.

ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАРА В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они безвредно уходят в канализацию вместо того, чтобы загрязнять воздух.

Но большинство котлов и водонагревателей недостаточно эффективны, чтобы конденсировать дымовые газы до воды. Эта ограниченная эффективность преднамерена. Большинство бойлеров и водонагревателей ржавеют или иным образом подвергаются коррозии, если внутри них образуется конденсат.

Из соображений долгосрочной стоимости, энергоэффективности и бережного отношения к окружающей среде компания Radiantec рекомендует использовать конденсационные водонагреватели для лучистого обогрева пола.

Щелкните здесь, чтобы узнать об экологических преимуществах систем Radiantec.
Щелкните здесь, чтобы получить дополнительную информацию о необходимости энергосбережения и защиты окружающей среды.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь мы должны отметить, что «инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво». Вы должны учитывать источник при оценке комментариев тех, кто наживается на продаже котлов . Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами и просто является лучшим способом выполнения работы.Щелкните здесь, чтобы получить дополнительную информацию о системах Radiantec и соответствии нормам.

Тепло в ваш дом | | Теплый пол своими руками

Введение

Лучистое тепло - это на самом деле старая технология. Общеизвестно, что древние римляне использовали его для обогрева общественных бань. В более современное время европейцы полагались на лучистое тепло более 60 лет. Фактически, именно военнослужащие, вернувшиеся со Второй мировой войны, первыми распространили информацию о тепле под полом среди своих сограждан-американцев.Многие излучающие полы, в большинстве своем использующие медные трубы, проложенные в бетонных плитах, были установлены и успешно использовались в 1960-х и 1970-х годах. Но все они страдали одной главной проблемой - долголетием. Медь в бетоне очень восприимчива к коррозии, и срок службы теплого пола в 50 лет считался исключительным. Сегодня современные пластмассы не только обладают многими излучающими тепло свойствами меди, но также обеспечивают большую гибкость, коррозионную стойкость и срок службы более 100 лет.

Pex - это стандартный «промышленный» продукт, имеющий множество применений. « PEX » является аббревиатурой от « P oly- E thylene», то есть «сшитый» - ( X ) =… ». P E X “!

НКТ «Pex» начинается с полиэтилена, производного от природного газа. Затем он перерабатывается в форму гранул, которые позже плавятся и пропускаются через «экструдер». Это известно как «процесс экструзии», процесс, с помощью которого создаются полиэтиленовые трубки.«Сшивка» изменяет молекулярную структуру трубки. После завершения это изменение усиливает трубку (теперь Pex), обеспечивая более высокое давление и более высокую температуру.

Полиэтилен - очень полезный и распространенный материал, который чаще всего используется при изготовлении картонных упаковок для молока и воды (и многих других контейнеров для пищевых продуктов). Существует три типа процессов сшивания, два химических типа, «Пероксид» (тип «A») и «Силан» (тип «B») представляют собой химически сшитый Pex. НЕхимический процесс - это «Электронный луч» (тип «C»).Мы предлагаем электронный луч Pex (тип «C»), так как он создает трубки лучшего качества с более высокими значениями давления и температуры и является наиболее гигиеничным из процессов сшивки.

Кислородный барьер Pex - это «Pex» с внешним покрытием, предназначенным для устранения / минимизации проникновения кислорода, также известного как «диффузия кислорода». Хотя исследования показывают, что если температура воды останется ниже 140 градусов, никакой значительной «диффузии кислорода» не произойдет…. Для закрытых систем лучистого отопления некоторые производители котлов просто требуют трубку Pex с кислородным барьером (в закрытых системах лучистого отопления) в целях гарантии.И это несмотря на то, что ни один из экспертов, похоже, не согласен с тем, какой ущерб нанесен радиантной системе. Как упоминалось выше, при нормальных низких температурах излучения диффузия кислорода минимальна. Стоит ли тратить больше на НКТ, чтобы, может быть, продлить жизнь системе? Тем более, что безбарьерные трубки годами использовались в низкотемпературных системах без каких-либо сообщений об ускоренном повреждении. Несмотря на то, что мы предлагаем Barrier pex, мы не наблюдали никаких побочных эффектов ни в одной из наших систем лучистого отопления..Open или Closed,… с барьером pex или без него.

Труба Pex компании Radiant Floor Company пригодна для питья и подходит для всех бытовых применений. Номера одобрений Underwriters Laboratories NSF-61 и рейтинговая информация четко выбиты на трубках для инспекторов по строительству и всех, кто интересуется подробными проектными спецификациями.

Из этих современных пластиков полиэтилен является самым лучшим и наиболее часто используемым материалом. Ниже представлена ​​фотография наших самых универсальных трубок с максимальной производительностью.С 7/8 ″ PEX вы можете рассчитывать на тепловую мощность не менее 50 БТЕ на фут в плите при укладке на горизонтальном уровне и 40 БТЕ на фут при установке перекрытия перекрытия. Наш 7/8 ″ PEX пригоден для питья ( Underwriters Laboratories ANSI / NSF-61 ) и устойчив к ультрафиолету для защиты от солнечных лучей во время установки. Он доступен как в стандартной трубке из полиэтиленгликоля, так и в виде трубки из полиэтиленгликоля с кислородным барьером .

Компания Radiant Floor 7/8 ″ PEX

7/8 ″ PEX - это труба большого диаметра, произведенная в Америке, с такой же толщиной стенки, как и обычно используемый 1/2 ″ PEX.Его главное преимущество перед 1/2 ″ PEX заключается в том, что он удерживает больше жидкости и, следовательно, больше тепла. Он имеет несколько более низкие номинальные значения температуры и давления, чем 1/2 ″ PEX, но его можно разместить на расстоянии до 16 дюймов по центру и при этом обогревать комнату, изолированную по современным стандартам (стены R-19, потолки R-27). Чтобы выполнить ту же работу, потребуется вдвое больше 1/2 дюйма PEX.

Это делает 7/8 ″ PEX лучшим выбором для любого приложения, где его можно реально использовать. Он идеально подходит для перекрытий балок с шагом 12 дюймов, 16 дюймов или 24 дюймов по центру, или практически для любой плиты на уровне уклона.Это единственная на рынке сшитая труба 7/8 ″ PEX из сшитого полиэтилена , диаметр изгиба которой составляет менее 20 ″, что позволяет легко продевать резьбу через балки перекрытия. Этот коэффициент гибкости делает 7/8 ″ PEX намного менее склонным к перегибам, чем другие 7/8 ″ полиэтиленовые трубки. Кроме того, для получения максимальных результатов нагрева требуется минимальное количество трубок. Это экономит деньги и время.

Также важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды.Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора в небольшой части случаев и характерны для муниципального водоснабжения, возможно, повредили трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником». Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

НКТ 7/8 ″ PEX в плите на плане, 16 ″ по центру

1/2 ″ PEX также представляет собой полиэтиленовую трубку, рассчитанную на очень высокую температуру и давление (180 градусов при 100 фунтах на квадратный дюйм).Он излучает примерно половину тепла, чем 7/8 ″ PEX, но его диаметр изгиба меньше. Имеет смысл использовать 1/2 ″ PEX для небольших зон и ограниченных пространств для лазания. Он имеет диаметр изгиба 15 дюймов и должен располагаться на расстоянии 8 дюймов по центру.

Различные другие типы трубок, такие как резиновые, мягкие медные, полибутиленовые или даже простые, так называемый «полиэтилен высокой плотности» (не сшитый), используются для лучистого тепла. Но ограниченная долговечность резины, сложность и дороговизна установки меди, прошлые проблемы с полибутиленом и тенденция простого полиэтилена высокой плотности к усадке и растрескиванию при высоких температурах делают трубы PEX предпочтительными для большинства применений.

Конечно, независимо от того, какой тип трубок используется в вашей излучающей системе, проконсультируйтесь с вашим местным строительным отделом, чтобы гарантировать соответствие местным нормам. (вернуться наверх)

Что такое перекрестные ссылки?

По данным ассоциации Radiant Panel Association, сшивание составляет:

трехмерная молекулярная связь, созданная в структуре пластика, которая значительно улучшает большое количество свойств, таких как тепловая деформация, истирание, химическая стойкость и сопротивление растрескиванию под напряжением.Повышены ударная вязкость и прочность на разрыв, уменьшена усадка и улучшены низкотемпературные свойства. Сшитые трубы также обладают памятью формы, которая требует только добавления тепла, чтобы вернуть им первоначальную форму при изгибе “.

Как упоминалось ранее, существует три типа сшивки: электрон , пероксид и силан . Трубки PEX компании Radiant Floor сшиты с помощью процесса electronic .Это самый чистый и экологически чистый из трех методов.

Тест печи

Если вы хотите увидеть графическую демонстрацию того, чем сшитый полиэтилен отличается от трубок из несшитого полиэтилена, см. Фотографии ниже.

Полиэтилен против Durapoly

Трубки после испытания в печи

Трубка слева черная, потому что полиэтилен содержит 2% углеродного элемента для защиты от ультрафиолета. Молочная трубка справа - это «натуральный» полиэтилен с внутренним диаметром 7/8 дюйма.Он не имеет поперечных связей и не содержит пигментов, необходимых для устойчивости к ультрафиолету. PEX 7/8 ″ посередине имеет поперечную сшивку и защиту от ультрафиолета.

Процесс сшивки значительно увеличивает характеристики давления и температуры полиэтиленовых труб. Когда все три пробирки были подвергнуты 30-минутному воздействию температуры 250 градусов, только PEX выжил. (вернуться наверх)

Отопление воды

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная ... Компания Radiant Floor позаботится о вас !!!

Radiant Floor Company впервые применила водонагреватели без резервуара для лучистого теплого пола почти 20 лет назад, когда многие в отопительной отрасли считали, что «водонагреватели по запросу никогда не будут работать на лучистое тепло» ... мы не согласен! Мы занимаемся этим дольше, чем кто-либо, и с большим успехом!

Итак, какой способ приготовления горячей воды самый простой и эффективный? Ответ зависит от ваших потребностей.Если совокупные потребности как в горячей воде для бытового потребления, так и в отоплении помещения составляют менее 200 000 БТЕ, то водонагреватель для бытового потребления может справиться с этой задачей. Только помните, что не все водонагреватели одинаковы. Некоторые из них специально разработаны для отопления жилых домов и помещений. Водонагреватель, купленный в вашем местном хозяйственном магазине, вполне может справиться с этой задачей ... если ваши требования к БТЕ невысоки. Но стоимость эксплуатации такого агрегата может настораживать. До недавнего времени КПД многих водонагревателей составлял всего 60%.Это означает, что 40% ваших затрат на топливо идет на дымовую трубу. Долгосрочный результат - достаточно потраченных зря денег, чтобы заплатить за высокоэффективный водонагреватель… но у вас не будет его! Всегда лучше поискать на рынке лучший водонагреватель, который вы можете себе позволить, и выбрать его размер, соответствующий вашим потребностям в отоплении.

С другой стороны, если в вашем доме используется комбинация радиаторов для плинтуса и излучающего тепла, что является обычным для проектов модернизации, бойлер может быть вашим лучшим выбором. Котлы рассчитаны на выдачу большого количества тепловой энергии.Они нагревают относительно небольшое количество воды до очень высоких температур и различаются по размеру от примерно 100 000 БТЕ до желаемой высоты.

Другие варианты включают дровяные котлы в помещении и на открытом воздухе, геотермальные тепловые насосы (иногда называемые геотермальными системами отопления), электрические котлы (если электричество в вашем регионе недорогое) и все чаще водонагреватели по запросу.

Такаги Тх4
Водонагреватель Takagi On Demand

В отличие от стандартных водонагревателей резервуарного типа, блоки по запросу исключают «потери в режиме ожидания», нагревая воду только тогда, когда это необходимо.Одна только эта функция может сэкономить до 10% на расходах на топливо, потому что стандартные водонагреватели отводят тепло в окружающий воздух 24 часа в сутки. Электронное зажигание устраняет бесполезный световой индикатор, свойственный стандартным водонагревателям.

Кроме того, нагреватели по запросу легкие, устанавливаются в ограниченном пространстве, обеспечивают безграничное горячее водоснабжение, а самые современные бренды, такие как Takagi, контролируют температуру воды на входе и регулируют горелку нагревателя вверх или вниз для максимальной энергоэффективности. Цифровой дисплей показывает температуру на входе и выходе, скорость потока, мигает коды ошибок для устранения неполадок и позволяет пользователю настраивать устройство для различных температурных настроек.Техническое обслуживание простое - в основном это входной экран с мелкими ячейками, который необходимо периодически проверять и содержать в чистоте.

Примечание. Новые установки могут потребовать ежедневной очистки до тех пор, пока паяльный флюс и мелкий мусор не будут удалены из системы.

Водонагреватель Polaris довольно дорогой, но это проверенный временем источник тепла с КПД 96%. Диапазон моделей составляет от 130 000 до 199 000 БТЕ. Polaris может обеспечить много горячей воды как для бытовых нужд, так и для отопления помещений.

Еще один отличный вариант - солнечная энергия.С ростом цен на топливо солнечные водонагреватели становятся не только чистыми, эффективными и экологически безопасными, но и служат годы спустя после того, как окупились. Компания Radiant Floor может спроектировать солнечную систему в соответствии с вашими потребностями. См. Наши страницы для нагрева воды с помощью солнечной энергии для получения дополнительной информации.

Стандартные плоские солнечные коллекторы

Плоские солнечные коллекторы горячей воды

Солнечные коллекторы с вакуумными трубками

Трубки
Вакуумные трубки отлично работают даже зимой

(вернуться наверх)

Источники топлива

Теплые полы обогреваются всеми известными источниками тепла.Курорт Brietenbush в Орегоне перекачивает воду из природных горячих источников через свои полы. Остальным из нас, вероятно, не так повезло, и они в конечном итоге используют газ, нефть, солнечную энергию, механическую геотермальную энергию (также называемую тепловыми насосами, использующими грунт), дрова или электричество для нагрева воды.

Пока температура воды, протекающей по трубке, составляет от 120 до 135 градусов, способ ее нагрева остается на усмотрение домовладельца. Тем не менее, несколько рекомендаций важны. В первую очередь следует уделять большое внимание скорости восстановления.Природный газ, пропан, нефть и древесина обеспечивают самые высокие показатели извлечения.

Чтобы показать важность скорости восстановления, представьте себе следующий сценарий. Когда нагретая жидкость в излучающей системе удовлетворяет требованиям помещения, циркуляционный насос отключается. Через короткое время жидкость остынет до комнатной температуры. Некоторое время спустя, когда в комнате снова требуется тепло, водонагреватель затопляется большим количеством галлонов воды с температурой 70 градусов. Это снижает общую температуру системы отопления.Обычно это не проблема, потому что большинство водонагревателей могут очень быстро повысить температуру воды.

Однако это не относится к электрическим водонагревателям. Электронагреватели очень эффективны, потому что большая часть энергии, поступающей в устройство, превращается в горячую воду. Но электрические нагревательные элементы не справляются со своей задачей быстро. Система лучистого пола в основном хромает вместе с водой на 90 или 100 градусов, поскольку элементы изо всех сил пытаются поднять воду до желаемого уровня температуры.

Итак, если вы живете в регионе страны, где электричество настолько дешево, что нагрев воды возможен, то компенсируйте медленную скорость восстановления с помощью объема . Сведите к минимуму воздействие охлаждающей воды, возвращающей воду, за счет накопления большого количества горячей воды. Резервуар для воды емкостью 120 галлонов в системе теплого пола не лишен смысла. А еще лучше использовать электрокотел (внизу)

В отличие от стандартных электрических водонагревателей, электрические котлы быстро нагревают воду. Но будьте готовы установить вторую сервисную панель для управления потоком энергии.Однако, если электричество в вашем регионе продается по цене 0,06 за кВт или меньше, вариант нагрева воды с помощью электрического бойлера может быть вариантом. (вернуться наверх)

Зонирование

Мы убедились, что практически любой метод нагрева воды подойдет для теплых полов и что трубы из полиэтиленгликоля (PEX) являются лучшим теплоносителем. Итак, как нам распространить эту нагретую жидкость по жилому пространству?

Хотя это нормально, что даже большая территория может быть одной зоной, иногда люди хотят разбить пространство на несколько зон.Зона - это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом. Зона может быть крошечной или огромной. Зона может состоять из множества контуров или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов трубы (300 футов для 1/2 ″ PEX), но зона может содержать любое количество контуров.

Итак, возникает вопрос: сколько зон мне нужно?

Ответ зависит от вашего образа жизни, размера отапливаемого помещения и уникальных архитектурных характеристик здания.Как правило, сводите зонирование к минимуму. Нет ничего плохого в том, чтобы рассматривать весь этаж как одну зону. Под одним этажом мы подразумеваем один этаж. Помните, что первый и второй этажи одного дома не должны находиться в одной зоне. Итак, если у вас двухэтажный дом, ваша система будет состоять как минимум из двух зон.

Минимальное зонирование важно, потому что лучистое отопление очень равномерное. Вы греете не только пол, но и каждый предмет в комнате. В результате все пространство стремится уравновеситься.Относиться к каждой комнате в доме как к отдельной зоне - это не только пустая трата времени и денег, но и не дать вам большого контроля над пространством, которое стремится к одинаковой равномерной температуре.

Зонирование целых секций пола имеет больше смысла. Самая распространенная (и эффективная) процедура зонирования вашей системы лучистого отопления - это определение зон «дневное время» и «ночное время» . Например, блок из редко используемых спален может находиться в отдельной зоне. Кроме того, многие люди предпочитают поддерживать в своей главной спальне более прохладную температуру, чем в остальной жилой площади.Если есть причина, связанная с образом жизни, чтобы поддерживать в одной части пола заметно более высокую или более низкую температуру, тогда уместно зонирование.

Другой пример - архитектурные элементы, такие как солнечные комнаты или большие комнаты с большим количеством стекла. В отличие от остальной жилой площади эти комнаты имеют тепловую окраску. Днем в солнечной комнате может быть на 20 градусов теплее, чем в гостиной. Если термостат, регулирующий зону, расположен в гостиной, солнечная комната будет получать ненужное тепло.Обратное также верно. Ночью солнечная комната будет излучать много тепла из-за большого количества стекла. Попытка согреть солнечную комнату холодной зимней ночью приведет к перегреву остальной жилой площади, если бы оба помещения находились в одной и той же зоне. Конечно, само собой разумеется, что оконные шторы значительно снижают потери тепла в ночное время в высоких застекленных помещениях, и их следует устанавливать по возможности.

Добавление зоны обычно увеличивает стоимость с 400 до 700 долларов в зависимости от приложения.Эти затраты связаны с добавлением коллектора, насоса, термостата / датчика температуры пола, реле, арматуры и клапанов и т. Д. Эти различные затраты продиктованы объемом каждой дополнительной зоны. Экономия затрат на дополнительные зоны достигается за счет комфорта, контроля и экономии энергии из-за ненужного перегрева в данной зоне.

Гараж всегда будет в отдельной зоне. (вернуться наверх)

Несколько схем

Итак, если зона может быть любого размера, и в каждой зоне используется только один циркуляционный насос, как далеко может пройти горячая вода, прежде чем она потеряет все свое тепло?

Ответ зависит от размера используемой трубки.Меньший 1/2 ″ PEX ограничен пробегом 300 футов, 7/8 ″ PEX примерно до 400 футов. Таким образом, если зона достаточно велика, чтобы потребовать более, чем, скажем, 400 футов PEX, нагретый площадь должна быть разбита на несколько контуров примерно одинаковой длины. Подобная длина важна, потому что вы никогда не хотите, чтобы вода имела путь наименьшего сопротивления. Если ваша зона состоит из трех контуров, одного 200 футов в длину и двух 100 футов в длину, два более коротких контура украдут воду из более длинных 200 футов.цепи, потому что они будут предлагать насосу меньшее сопротивление. Это приведет к неэффективной системе отопления.

Вот как это должно быть сделано. Допустим, весь ваш первый этаж - это одно равномерно отапливаемое пространство, одна зона. Вам потребуется 1200 футов трубы PEX 7/8 ″ с шагом 16 ″ по центру, чтобы покрыть всю площадь. Если вы попытаетесь непрерывно пропустить горячую воду по трубке длиной 1200 футов, к тому времени, когда вы вернетесь к источнику тепла, у вас будет ледяная вода.
Вместо этого вы можете разбить зону на одну из следующих конфигураций:

(6) 200 футов.Цепи
(4) Цепи 300 футов
(3) Цепи 400 футов

Вы можете видеть, что ни одна из длин контура не превышает 400 футов. В каждом случае вода возвращается к источнику тепла до или в точке 400 футов.

Имейте в виду, что эти длины цепей являются лишь примерами. Длина цепи должна соответствовать каждой отдельной ситуации. Установщик может быть гибким в соответствии с приведенными выше рекомендациями. Если вы устанавливаете трубы в балки перекрытия и определяете, что идеальная длина контура для вашей ситуации подойдет для (5) контуров длиной 240 футов ... тогда непременно сделайте это так.(подробные инструкции по установке см. в разделе Установка балок перекрытия) (вернуться наверх)

Зональный коллектор

Бак с эффективно нагретой водой не будет сильно нагреваться, если его нельзя эффективно распределить по зонам. Для этого мы используем зонный манифольд. Это просто заводской коллектор, содержащий все манометры, клапаны, фланцы насоса и т. Д., Необходимые для установки нескольких циркуляционных насосов в одном центральном месте. Обычно он устанавливается очень близко к источнику тепла, так что любой насос при включении по сигналу из зоны может набирать горячую воду и отправлять ее на пол.

Если по какой-либо причине зонный коллектор должен быть расположен на расстоянии более шести футов (трех футов для блоков по запросу) от источника тепла, размер трубы между источником тепла и коллектором должен быть увеличен прямо пропорционально расстоянию. Свяжитесь с одним из наших технических специалистов для уточнения деталей и никогда не используйте какие-либо материалы труб, кроме меди, для подключения нагревателя к зонному коллектору, т.е. никогда не используйте для этой цели PEX, PVC, ABS, черный чугун или садовый шланг.

Размер подающего и обратного трубопроводов системы отопления определяется общим объемом (все зоны вместе) в системе.Мы рекомендуем медные трубки для подачи и возврата от источника тепла к коллектору зоны и обратно к источнику тепла, чтобы минимизировать сужение (столь необходимого) объема к коллектору зоны. Сужение объема к зонному коллектору и от него может вызвать «борьбу» со стороны конкурирующих насосов, поскольку они могут бороться за объем, ограниченный из-за меньшего (меньшего размера) трубопровода.

В каждой зоне всегда есть свой циркуляционный насос. Таким образом, размер насоса может соответствовать количеству трубок в зоне.Затем жидкость из насоса поступает в линию подачи в зону, проходит через пол, а затем возвращается к источнику тепла. (вернуться наверх)

Линии поставки и возврата

Линия поставок

При установке на перекрытиях перекрытия питающий коллектор питает контуры внутри зоны. Этот коллектор представляет собой медную подающую трубку диаметром 3/4 дюйма, идущую от циркуляционного насоса. (См. «Установка балки перекрытия» для получения подробной информации о строительстве коллектора подачи.)

При установке перекрытия линия подачи проходит к одной стороне коллектора перекрытия (см. Фото ниже), который уже был установлен как часть заливки перекрытия.(См. «Установка плиты» для получения подробной информации об установке коллектора плиты.)

Обратный трубопровод

Каждый контур трубопровода будет иметь начало (подача) и конец (возврат). Пройдя по всей длине контура, жидкость перетекает в обратную трубу, также 3/4 ″ из ​​меди. Эта обратная труба ведет обратно к источнику тепла, где вода повторно нагревается и отправляется обратно на подающую сторону контура. Этот цикл повторяется до тех пор, пока в помещение не поступит достаточно тепла.Только после того, как термостат в зоне будет удовлетворен, насос зоны отключится. (вернуться наверх)

Использование переходников и муфт

Адаптер

Адаптеры

Обычно все линии подачи и возврата изолированы пенопластом или стекловолокном. Это необходимо для предотвращения потерь тепла при попадании воды в пол с подогревом и обратно. Чаще всего линии подачи и возврата выполняются из медных труб 3/4 ″. Это потому, что вы уже находитесь в режиме медной трубы, когда покидаете циркуляционный насос.Для перехода из режима медной трубы в режим пластиковой трубы требуется латунный фитинг, называемый переходником.

Адаптеры - очень удобная фурнитура. Возможность перехода с меди на пластик и обратно в любое время дает монтажнику большую гибкость, когда дело доходит до прокладки линий подачи и возврата. Даже при продевании излучающих трубок через балки перекрытий можно использовать адаптеры для преодоления препятствий в пролетах балок, выполнения сверхпрочных изгибов и т. Д.

Муфты

Муфта

Когда установщику нужно соединить пластик с пластиком, используйте муфту.Сильно изогнутые, проколотые или раздавленные трубки можно легко отремонтировать с помощью муфт. Как и переходники, муфты представляют собой латунные фитинги.

См. Раздел «Подключение адаптеров и муфт» в разделе «Сведения об установке» на этом сайте. (вернуться наверх)

Манифольд перекрытия

При заливке излучающих труб в бетонную плиту следует использовать коллектор для плиты. Это больше, чем просто метод разделения подачи на две или более ответвленных цепей, плиточный коллектор также служит комплектом для испытания давлением.В каждый коллектор встроены манометр и воздушный шток. После того, как трубка установлена ​​и все соединения затянуты гаечным ключом, используйте воздушный шток и воздушный компрессор для повышения давления в системе до 50 фунтов на квадратный дюйм. Если пройдет несколько часов без значительного падения давления, вы можете быть уверены, что ваша трубка готова к заливке.

Пример петлевого коллектора «Настенный»
Контурный коллектор с чередованием подачи и возврата
Обратите внимание, что сторона подачи коллектора соединена со стороной возврата узлом испытания давлением.

Коллектор для перекрытий в коробке, готов к заливке.

Коллектор также можно использовать в качестве предохранительного манометра во время самой заливки. Если в любой момент вы сомневаетесь в целостности системы, проверка манометра сразу же скажет вам, была ли повреждена трубка.

Коробка, используемая для транспортировки коллектора перекрытий, становится формой для заливки вашего бетона. Это предотвращает прямой контакт бетона с коллектором и создает «коллекторный колодец» в плите для защиты труб и соединений от повреждений на более поздних этапах строительства.(Примечание: на фотографии показана коллекторная коробка без установленной передней панели .) (Вернуться наверх)

Мы производим наши коллекторы здесь, на нашем заводе. Каждый многоконтурный коллектор включает шаровые краны для каждого контура pex, так как это также обеспечит лучшую продувку при заполнении системы. Равномерная длина pex - лучший способ обеспечить равномерный баланс и нагрев. САМЫЙ точный способ сбалансировать вашу систему (с неравномерной длиной) - это измерить температуру подачи и возврата каждого контура pex.Более короткие длины потребуют большего сопротивления, чтобы уравновесить поток при балансировке с наибольшей длиной. Наилучшим способом обеспечения надлежащего выравнивания расхода является равная длина контуров.

Мы включаем (полнопроходные) шаровые краны в нашу конструкцию с несколькими контурами / контурами. Эти клапаны устанавливаются для каждого контура / контура pex для заполнения и продувки отдельных участков.

В некоторых доступных сегодня коллекторах контура / контура используются механические расходомеры, балансировочные клапаны или устройства для настройки контуров. Мы не рекомендуем их из-за их удушающей конструкции (с датчиком потока)… даже при их настройках «Широко открытое» сопротивление в этих клапанах очевидно.

Механические расходомеры работают, считывая поток через движение жидкости, и измеряют поток как количество жидкости, проходящей через расходомер. Это движение измеряется за счет конструкции сопротивления, которая препятствует потоку и увеличивает сопротивление / давление напора. Другой недостаток расходомеров механического типа для измерения воды заключается в том, что они могут более легко засоряться, когда жидкость грязная, содержать твердые частицы и создавать повышенное ограничение потока и т. Д. Это может привести к увеличению проблем с техническим обслуживанием.Механические водомеры тоже плохо работают при малом расходе воды. Насос в Зоне не может преодолеть это давление головки из-за сопротивления, создаваемых этим сопротивлением. (Тогда) может возникнуть необходимость в увеличении размера насоса зоны, ИЛИ размер подающей и обратной линий может быть увеличен, чтобы уменьшить эту (потенциальную) проблему. Размер / модель насоса для каждой зоны определяется объемом зоны и трубопроводом подачи и возврата, ... Это основано на использовании меди 3/4 дюйма для зон с несколькими контурами, для большего объема зоны может потребоваться 1 дюйм подачи и возврата, опять же общая зона объем диктует это требование.У каждого типа расходомера есть свои специфические области применения и ограничения при установке. Не существует универсального расходомера, подходящего для всех.

Наши результаты подтверждают ранее заявленную информацию и основаны на многолетнем опыте работы в магазинах и на местах, а также на отзывах клиентов посредством диагностики неисправностей.

Монтаж механических компонентов

Зонный коллектор

Зонный коллектор

Зонный коллектор разделен на две секции… сторона подачи и сторона возврата сторона .Обе секции следует устанавливать достаточно близко к источнику тепла. В многозонных системах, содержащих много насосов, сторона подачи коллектора может быть довольно тяжелой, поэтому следует позаботиться о ее надежной установке. Когда вы получите коллектор, вы заметите, что мы включили кусок фанеры. Фанеру следует снять и закрепить на стене рядом с источником тепла. Это обеспечит надежную основу для обеих сторон вашего коллектора и даст вам доску, уже предварительно вырезанную по ширине вашего конкретного коллектора.

Также обратите внимание на «тестовые заглушки», припаянные к концам зональных коллекторов и комплект для расширения и продувки. Мы устанавливаем их для испытаний под давлением и для предотвращения попадания мусора в коллектор во время транспортировки. Эти колпачки должны быть сняты перед подключением коллектора.

В пакете с монтажным оборудованием, включенным в ваш заказ, вы найдете два отличных монтажных узла: 1) раструбные соединители 1 1/4 ″ и 2) подвески с разрезными кольцами, в комплекте с предварительно нарезанными стержнями с полной резьбой и чугунной пластиной, которая винты с полной резьбой.

Соединители раструба крепятся к фанере и прикрепляются к основному корпусу коллектора.

Подвески с разрезными кольцами, конечно же, также крепятся к фанере, но они крепятся к медной трубе 3/4 ″ чуть ниже циркуляционного насоса. Кусок цельной резьбы используется для перекрытия зазора между фанерой и подвеской с разрезным кольцом и обеспечения надежной опоры.

Вы также заметите идентичные латунные тройники на каждом конце зонального коллектора.

Выход тройника резьбовой.В зависимости от того, как вы решите сориентировать коллектор по отношению к источнику тепла, это резьбовое отверстие будет содержать либо сливной клапан, либо встроенный термометр.

Очевидно, вы захотите установить один из проточных термометров в точке, где горячая вода сначала поступает на подающую сторону коллектора. Таким образом, вы можете контролировать температуру жидкости на пути к полу. Второй встроенный термометр установлен так, чтобы вы могли контролировать температуру воды, когда она покидает обратную сторону коллектора и возвращается к источнику тепла.

Установите два сливных клапана в тройники напротив ваших встроенных термометров. Эти клапаны предназначены для слива излучающей системы, если в этом возникнет необходимость.

Циркуляционные насосы

Обычный высококачественный излучающий циркуляционный насос производства Grundfos.
Революционный циркуляционный насос серии ALPHA. При несколько более высокой начальной стоимости насосы ALPHA потребляют на 50-75% меньше электроэнергии.

После того, как зональный коллектор смонтирован, циркуляционные насосы очень легко установить. Фланцы насоса встроены в коллектор, поэтому для крепления насоса достаточно просто совместить насос с фланцем и закрепить его болтами.

Для однозонных систем (например, с одним насосом) всегда ориентируйте циркуляционный насос так, чтобы стрелка на корпусе насоса указывала вверх. Таким образом, воздух, поднимающийся в системе, выталкивается вверх и от насоса. Примечание. Компания Radiant Floor разработала то, что мы называем «Radiant Ready» упаковок.Это предварительно смонтированные и смонтированные однозонные узлы , смонтированные на фанерной доске. В зависимости от того, какой пакет необходим, то есть для «открытой» или «закрытой» системы, для завершения механической части излучающей системы необходимо всего четыре или пять паяных соединений.

Radiant Ready «J», однозонный комплект для использования с существующим бойлером.

Для систем с несколькими зонами вам необходимо предварительно подключить насосы с помощью провода калибра 12 или 14 калибра до того, как вы установите их в зонный манифольд.Следуйте вашим местным нормам и правилам для получения конкретных инструкций по подключению. Некоторые нормы требуют гибкого кабелепровода от релейной коробки к насосам, другие допускают простое соединение Romex.

Контроллер насоса

Блок управления насосом

Блок контроллера насоса обычно устанавливается довольно близко к остальным механическим компонентам. Однако некоторые люди предпочитают располагать его на некотором расстоянии. На контроллере отображается зеленый индикатор, указывающий на питание системы, и красный индикатор, указывающий, какая зона или зоны в настоящее время работают.Это может быть очень удобный способ мониторинга вашей системы, и вы можете захотеть установить его в каком-нибудь месте, которое вы часто посещаете. Системы Radiant молчат. Если вы похожи на меня и интересуетесь ритмами вашей системы, вам нужно, чтобы ваш контроллер был где-нибудь, чтобы вы могли его удобно видеть.

Подключение блока контроллера, как правило, очень простое, и схемы прилагаются к каждой системе. Но если у вас есть вопросы, просто свяжитесь с одним из наших технических специалистов, и они с радостью проведут вас через весь процесс.

Комплект расширения и продувки

Для систем Closed и Heat Exchanger вам понадобится комплект расширения и продувки (EPK). Он состоит из расширительного бака, воздухоотделителя, клапанов заполнения и слива, манометра и клапана сброса давления. ЕПК почти полностью собирается на заводе. Вам нужно будет вкрутить расширительный бачок в нижнюю часть воздухоотделителя, потому что бак поставляется в отдельной коробке, но это простая операция.

EPK позволяет очень легко заполнить и одновременно удалить воздух из недавно установленного трубопровода, а компонент расширительного бачка действует как своего рода «амортизатор» в замкнутой системе. Когда вода нагревается, она расширяется. Гибкая мембрана в резервуаре поглощает это расширение.

Кроме того, манометр в EPK помогает вам заряжать систему с надлежащим значением 15-20 фунтов на квадратный дюйм и в течение срока службы системы сообщает, когда необходимо добавить больше жидкости, показывая падение давления ниже 10 фунтов на квадратный дюйм.

Клапан сброса давления - это предохранительное устройство, очень похожее на клапан сброса давления и температуры на вашем водонагревателе. Он защищает трубку от чрезмерного давления.

Монтаж EPK аналогичен монтажу зонного коллектора. Используйте разъемы с разрезным кольцом и резьбу, чтобы прикрепить EPK к стене рядом с источником тепла. В системах Closed и Heat Exchanger EPK устанавливается между источником тепла и зональным коллектором, так что сама водопроводная система обеспечивает большую поддержку сборки.Всегда устанавливайте расширительный бачок после установки EPK. (вернуться наверх)

Мир возможностей

Один из наших клиентов, мастер САПР Дэн Уиллис из Grants Pass, штат Орегон, отправил нам эту схему системы, которую мы разработали для него, использующей солнечную энергию и дерево, с пропаном в качестве резервного.

Это иллюстрирует основной факт: нагреваете ли вы одну небольшую зону с помощью стандартного водонагревателя типа резервуара или, как в случае Дэна, объединяете несколько источников тепла в гармоничную многослойную систему, компания Radiant Floor Company может помощь.

Схема гибридной системы лучистого отопления на солнечных батареях


Стоимость водяного теплого пола | Стоимость полов с подогревом в 2021 г.

от 5,80 до 8,85 долларов за квадратный фут

Средняя стоимость установки лучистого теплого пола составляет от 5,80 до 8,85 долларов за квадратный фут для гидронной системы , включая бойлер . Если у вас уже есть бойлер с достаточной мощностью, чтобы добавить теплый пол, стоимость труб и установленных принадлежностей составит около 2 долларов.От 75 до 4,25 доллара за квадратный фут.

Стоимость электрического лучистого теплого пола составляет от 9,80 до 14,25 долларов за квадратный фут. установлен и подключен к электрической панели вашего дома.

Как рассчитать затраты на теплый пол

Низкая стоимость Средняя стоимость Высокая стоимость
$ 2,75 - $ 6,25 / кв. Фут. $ 6.20 - $ 11.00 / кв. Фут. 11,00 - 14 долларов США.25 / кв.фут.
Сделай сам Частично
Тип Гидроник Гидравлический или электрический Электрический
Котел в комплекте Да или НЕТ НЕТ
Размер системы Любые Менее 500 кв. Футов Более 500 кв. Футов
Стоимость проживания Любые Низкое - Среднее Среднее - Высокое
Зональный Да или Нет Да или Нет

Нужна консультация по напольным покрытиям или бесплатное предложение?

У нас есть профессионалы в вашем районе!

Нажмите здесь


Начало работы

Для 1 000 квадратных футов водяного теплого пола для бойлера, материалов и затрат на установку будет от 5 800 до 7 900 долларов .Эти цены покрывают расходы на установку лучистого теплого пола в бетонную плиту, наиболее распространенный тип установки полов. Один только котел стоит от 1750 до 5100 долларов за котел такой мощности. Средняя стоимость котла, установленного на 1000 квадратных футов, составляет 3300 долларов.

Стоимость электрического лучистого теплого пола на 1 000 квадратных футов составляет 9800 долларов США 11 500 долларов США .

Для обоих типов стоимость квадратного фута немного снижается по мере увеличения размера системы полов.

Типы систем теплого пола и принцип их работы

В этой статье обсуждаются два типа систем лучистого отопления: жидкостное лучистое отопление и электрическое лучистое отопление.

Водяной теплый пол

Гидравлическое отопление - водяное . Источником тепла является котел, работающий на газе, масле, дровах или на сочетании топлива. Также доступны электрические котлы, но они имеют более высокие эксплуатационные расходы.

Котел в этих системах нагревает воду и использует насос для ее циркуляции по коррозионно-стойким трубкам , часто по трубам PEX, проложенным под существующим полом. Котел нагревает воду примерно до от 90 до 130 градусов по Фаренгейту , что, в свою очередь, нагревает поверхность пола.Допустимый диапазон температур определяется типом напольного покрытия и материалом, из которого изготовлены трубы.

Многие котельные системы регулируют всю систему лучистого теплого пола с помощью программируемого термостата дома - и все помещения получают одинаковое количество тепла.

В зонированных системах используются зонирующие клапаны, которые распределяют и регулируют поток воды из комнаты в комнату. Это дает вам возможность сократить расходы на отопление за счет обогрева жилых помещений, а не пустующих.

Электрический теплый пол

Электрическое отопление - это то, на что это похоже: его источник энергии - электричество.По этой причине для системы электрического отопления не требуется бойлер , а вместо этого используются заряженные кабели (резистивные провода, покрытые водостойким полимером), которые проводят тепло. Эти кабели могут проходить непосредственно через слой бетона или гипса между черным полом и поверхностью пола, либо они крепятся к пластиковым или металлическим матам под поверхностью пола.

Электрические лучистые напольные покрытия регулируются термостатом .

Примечание по типам основания : Стоимость эксплуатации водяного водяного обогрева пола ниже при использовании твердого пола.Обе системы лучистого отопления, водяная и электрическая, являются наиболее рентабельными с бетонными, плиточными и деревянными полами . Эти материалы лучше удерживают тепло, чем, например, виниловые полы и ковровые покрытия, покрытые OSB или фанерой, что позволяет теплу рассеиваться гораздо быстрее.

В результате системы теплого пола с мягкими напольными покрытиями, такими как ковер, имеют гораздо более высокие эксплуатационные расходы. Это особенно проблематично для электрических излучающих полов из-за более высокой стоимости электроэнергии в большинстве регионов.

Коэффициенты затрат на теплый пол

Сколько стоит лучистый пол с подогревом? Учтите эти вопросы, когда вы составите приблизительную оценку ваших затрат на установку лучистого теплого пола:

  • Установка «сделай сам» или «Профессионал» : Мы рекомендуем профессионалу установить котел или подключить проводку к панели для электрической системы. Тем не менее, если у вас есть хорошие навыки и внимание к деталям, вы можете самостоятельно изготовить трубопровод для гидронной системы или электрические коврики для электрической системы.Экономия затрат на оплату труда может составлять 15-25% от общей стоимости.
  • Тип - Гидравлический против электрического : Гидравлические системы стоят меньше, особенно когда бойлер уже установлен. Стоит отметить, что стоимость эксплуатации электрического лучистого теплого пола также выше. Преимущество электрики в том, что нет риска взрыва, утечки газа или утечки угарного газа.
  • Будет ли добавлен бойлер : Если у вас есть бойлер, ваши затраты на водяной теплый пол, очевидно, будут ниже.Ваш установщик должен определить, достаточно ли мощности вашего котла для работы с поверхностным отоплением.
  • Тип котла : См. Относительную стоимость типов котлов в приведенной ниже таблице.
  • Размер системы : Более крупные системы, конечно, имеют более высокую общую стоимость, но цена за квадратный фут снижается по мере увеличения размера системы. Например, стоимость установки лучистого теплого пола будет ближе к 8,85 долларов за квадратный фут в ванной и ближе к 5 долларам.80 на квадратный фут большой комнаты или всего дома.
  • Где вы живете : Стоимость жизни в вашем районе может повлиять на стоимость установки и эксплуатации водяного теплого пола на 30%. Цены выше на восточном побережье, северо-востоке и северо-западе, чем в крупных мегаполисах Среднего Запада и Юга. Самые низкие затраты в небольших городах и сельской местности.

Таблица затрат и дополнительная информация о ценах

В этой таблице затрат представлены общие цены и стоимость квадратного фута для каждой системы теплого пола, а также некоторые дополнительные расходы.

Гидравлический теплый пол
Стоимость квадратного фута 5,80–8,85 долл. США 9,80–14,25 долларов +
Общая стоимость - 1500 кв. Футов 5800–7900 долларов 9800–11 500 долл. США
Котел на природном газе 2900–6600 долларов НЕТ
Пропановый котел 2 750–8 100 долл. США НЕТ
Масляный котел 3500–7000 долларов НЕТ
Электрокотел 1750–3300 долларов НЕТ
Солнечная лучистая система полов 7600–11000 долларов НЕТ
Расходные материалы
Электрические излучающие напольные покрытия НЕТ 5 долларов США.25 - $ 12.00 / кв. Фут.
Трубки и принадлежности PEX 0,50 - 1,15 доллара за погонный фут НЕТ

Эксплуатационные расходы на электрическое и водяное отопление

Эксплуатационные расходы - важный фактор, который следует учитывать.

Гидравлическое отопление - самый экономичный и популярный из двух вариантов. Стоимость эксплуатации водяного водяного водяного водяного отопления также ниже, поскольку газовое отопление всех типов дешевле, чем электрическое.Вода является лучшим проводником тепла, поэтому система водяного лучистого отопления более эффективна .

Стоимость эксплуатации электрического водяного теплого пола выше. Вы можете снизить ежемесячные затраты на лучистое отопление пола, если ваш поставщик электроэнергии предлагает более низкие тарифы в непиковые часы, например, ночью или ранним утром. Однако отопление только в это время не сделает ваш дом комфортным.

Если вы выберете электрические, коврики нагреваются быстрее, чем кабели, поэтому более эффективны.Первоначальная стоимость матов выше, но вы окупите дополнительные расходы за +/- 5 лет за счет повышения эффективности. Коврики также позволяют оптимально управлять отоплением за счет зонирования, экономя деньги на электричестве, давая вам возможность регулировать, какие комнаты и когда отапливаются.

Воспользуйтесь этим калькулятором стоимости электрического лучистого теплого пола, чтобы определить примерную сумму денег, которую вы бы потратили на использование своей системы лучистого отопления.

Нужна консультация по напольным покрытиям или бесплатное предложение?

У нас есть профессионалы в вашем районе!

Нажмите здесь


Начало работы

Перед покупкой системы теплого пола

Перед тем, как купить систему лучистого отопления, вам следует учесть следующие моменты:

Предварительные вложения : Водяной теплый пол со временем сэкономит вам деньги на счетах за коммунальные услуги, но установка одного из них требует значительных предварительных затрат, даже если у вас уже есть бойлер.В противном случае см. Нашу таблицу затрат выше для получения дополнительной информации о ценах.

Возможные проблемы безопасности : Системы водяного и электрического отопления в целом безопасны и надежны , но это не означает, что они надежны.

  • Для водяного отопления утечка может произойти, если система установлена ​​неправильно, например, при перегибе гибкой трубки PEX или надрезании одной застежкой.
  • Электрический обогреватель может вызвать пожар, если проводка на черновом полу не изолирована должным образом, или если электрические коврики соприкасаются с древесными отходами, пылью или другим воспламеняющимся мусором.

Этих специфических проблем можно избежать, приняв надлежащие меры предосторожности и наняв подрядчика излучающего теплого пола с проверенной репутацией в области качественного монтажа.

Проблемы с ремонтом системы : Котлы очень доступны для обслуживания и ремонта. Но утечки жидкости, короткое замыкание или разрывы под чистым полом трудно найти, и их ремонт требует больших затрат. Стоит отметить, что необходимость в ремонте пола возникает редко.

Связаться со специалистом

Вот советы по получению конкурентоспособных профессиональных оценок за качественную работу:

Спросите более чем у одного специалиста .Наличие вариантов - это хорошо. Если вы запросите расценки у нескольких компаний, вы сможете сравнить / сопоставить цены, решив, какая компания лучше всего соответствует вашим потребностям и бюджету.

Конкурс . Скажите профессионалам, с которыми вы разговариваете, что вы получаете несколько оценок теплого пола. Если профессионалы знают, что они конкурируют, они с меньшей вероятностью будут переоценивать вас.

Не соглашайтесь на дешевые . Не выбирайте самые дешевые предложения, если считаете, что качество пострадает.Напольное отопление может вызвать ряд проблем, от незначительной проблемы с плесенью до пожара в доме, поэтому совершенно необходимо не жертвовать качеством работы ради более низкой начальной цены.

Прошлые работы . Когда вы решите, какую компанию выбрать, посмотрите, как другие оценили их работу. Остальные клиенты остались довольны? Вы можете обнаружить, что компания с самым дешевым предложением имеет лучшие отзывы, в то время как компания с более высокими оценками имеет более низкий рейтинг качества.

Проанализируйте комплексную проверку компаний, которые вы рассматриваете, чтобы обеспечить безопасность вашего дома и наилучшие результаты для вашего проекта.

Нужна консультация по напольным покрытиям или бесплатное предложение?

У нас есть профессионалы в вашем районе!

Нажмите здесь


Начало работы

Используйте дровяную печь в качестве водонагревателя - Сделай сам

Три года назад мы сидели в своих каютах и ​​гадали, как мы можем удовлетворить нашу пристрастие к горячим ваннам и душам, не платя смешные цены за исчезающие запасы ископаемого топлива. Объединяя наши таланты (один из нас - механический волшебник, а другой - доктор наук.Д. химик), мы разработали альтернативную систему энергоснабжения усадьбы, основанную на использовании тепла из дымохода, которое в противном случае тратится впустую, что позволило нам принимать эти горячие ванны. Мы называем нашу систему нагревателем горячей воды Blazing Showers Stovepipe.

Основы горячего водоснабжения

Как вы можете видеть на рис. 1 (см. Галерею изображений), обычный водонагреватель - это не что иное, как резервуар для хранения воды (расположенный между источником воды в доме и различными кранами с горячей водой), установленный над газовой или электрической горелкой. Поскольку при нагревании вода имеет тенденцию подниматься, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

Рис. 2 сравнивает такой обычный водонагреватель с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных трубок, расположенный внутри дымохода дровяной печи, для нагрева воды, содержащейся в нашем резервуаре для хранения. Горячий дым, поднимающийся через дымоход, нагревает воду в медном змеевике, заставляя ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода с подогревом из дымохода течет в верхнюю часть резервуара для хранения, где она остается, пока кто-нибудь не решит принять «пылающий душ» и не включит кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.



Горячая вода ... Ночевка!

Сколько времени нужно, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячее пламя в вашей плите. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час.И - если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, она будет оставаться горячей в течение 48 часов после того, как огонь погаснет. С практической точки зрения это означает, что если однажды вечером у вас есть огонь в плите, то на следующее утро, когда вы проснетесь, у вас все равно будет вся необходимая горячая вода (для купания, мытья посуды и т. Д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней ... даже если вы больше никогда не зажигаете плиту в течение этого периода.

Прежде всего: резервуар для хранения

Первое, что вам понадобится, прежде чем вы сможете установить собственную систему, конечно же, это накопительный бак.Если у вас уже есть водонагреватель, вы можете его использовать ... в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы скоро обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие пожиратели топлива на пенсии - если они не протекают и не сильно заржавели - идеально подходят для нашей цели. Чтобы найти один из этих складских контейнеров, поищите на местной свалке, в энергокомпании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем вы начнете его рыться).Или - если у вас нет времени найти резервуар для воды - обратитесь к местному водопроводчику. Скорее всего, он имеет дело с несколькими сломанными водонагревателями и может купить вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен водонепроницаемый резервуар, по крайней мере, относительно свободный от ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (присоединенные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства.Или, говоря наоборот, если его фурнитура настолько сильно заржавела, что вы не можете ее снять, с обогревателем, вероятно, не стоит дурачиться.

Танк: Расположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание - на рис. 2 - отверстие X находится выше отверстия Z. . . и что Y больше W. Очевидно, Y должно быть больше, чем W, потому что это восходящий столб горячей воды, который заставляет циркуляцию жидкости через систему.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, как далеко (по горизонтали) вы можете поставить резервуар для воды от печи: вы можете переместить резервуар на расстояние до двух футов от дровяной горелки на каждую ногу, равную Y выше W.

Резервуар: изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики потребления и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку наша цель - эффективное аккумулирование тепла (и поскольку - в нашей системе - резервуар находится несколько дальше от источника тепла), мы можем - и должны - улучшить изоляцию.

Один из способов добиться этого - [A] связать весь водонагреватель - верх, низ и стороны - толщиной от четырех до шести дюймов из стекловолокна, [B] обернуть одеяло (или лист) вокруг резервуара, покрытого стекловолокном, и [C] сшейте края одеяла (или листа) вместе. Или вы можете построить коробку вокруг резервуара для хранения и заполнить его натуральными материалами - древесной стружкой, кусками коры, опилками, куриными перьями, тряпками, коробками для яиц, шерстью и т. Д. - которые создают изолирующие воздушные ловушки.

Помимо защиты резервуара от потери тепла, мы рекомендуем также изолировать все открытые трубы.

Адаптер резервуара для хранения

Если бы вы направили горячую воду, поступающую из змеевика Blazing Showers, прямо в верхнюю часть резервуара для хранения, как показано на рис. 4, любые пузырьки воздуха в трубах вскоре оказались бы в самой высокой точке системы. Это ухудшит циркуляцию жидкости через нагревательный змеевик, вызванную конвекцией, и, чтобы предотвратить такое возникновение, мы разработали специальный адаптер.


Как показано на рис. 5, наш адаптер в сборе навинчивается на сливную трубу горячей воды в верхней части резервуара для хранения и тем самым позволяет вновь нагретой воде попадать в резервуар по тому же пути, по которому она отводится в резервуар. смесители.Таким образом, любой воздух из системы быстро выходит к патрубкам горячей воды и удаляется. (Также обратите внимание на рис. 5, что узел адаптера содержит антисифонное устройство для предотвращения забора холодной воды со дна резервуара для хранения, когда краны горячей воды открыты.)

Водонагреватель для топки

Наш водонагреватель Firebox работает точно так же, как и наша модель дымохода, за исключением того, что змеевик устанавливается в топке печи, а не в дымоходе.Мы разработали эту систему специально для использования с высокоэффективными автоматическими барабанными печами (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубки, так и большое количество топлива.) На рис. 6 показано, как наш змеевик водонагревателя Firebox установлен в одной из этих печей.

Солнечный водонагреватель

После нескольких модификаций наша базовая система Blazing Showers будет работать как в качестве дымохода, так и в качестве солнечной системы нагрева воды.То есть дровяная печь и солнечный коллектор могут использоваться одновременно или независимо для производства горячей воды и подачи ее в накопительный бак (см. Рис. 7). Такая установка, конечно, идеальна для людей, которые - как и мы - живут в более солнечных частях страны, где дровяные печи не используются круглый год. И - поскольку солнечная часть системы должна работать только в самую жаркую погоду, сам коллектор может быть довольно простым, низкотехнологичным устройством. Следующим летом мы намерены выпустить на рынок наш собственный сверхпростой солнечный коллектор.

Это натуральный

Горячая вода, нагретая за счет отработанного тепла дровяной печи, является естественным. И это экономично! (Подумайте только: без счетов за горячую воду вы можете получить дополнительные 10-25 долларов в месяц!) Конечно, мы предубеждены, но в любом случае, мы посмотрим на , система Blazing Showers - это часть кекс . . . а добавленная самодостаточность - это глазурь.


Первоначально опубликовано: ноябрь / декабрь 1976 г.

Все, что вам нужно знать о полах с подогревом

Теплый пол с подогревом считается роскошью, но мы считаем, что он должен стать стандартной чертой для любой реконструкции ванной комнаты в Чикаго.За многие десятилетия, когда мы установили полы с подогревом как часть дизайна ванных комнат, у нас ни разу не было ни единого звонка от клиента, который бы сказал, что сожалеет об этом.

Мы хотели создать руководство, которое включало бы все, что вам нужно знать о полах с подогревом, и о том, что следует учитывать, если вы решите сделать шаг вперед. Полы с подогревом являются относительно недорогим обновлением, повышающим энергоэффективность и функцией, которая заметно повышает комфорт в ванной на всех уровнях. Мы считаем, что это роскошь для ванной комнаты, которая того стоит.

Полы с подогревом не завышена

Мы видели, как многие тенденции в один год становятся горячими, а в следующем - острее. Это не относится к полам с подогревом, популярность которых только увеличилась с тех пор, как Фрэнк Ллойд Райт впервые популяризировал эту идею в Америке через некоторые из своих строительных проектов.

Пол с подогревом считается роскошным элементом ванной комнаты, но его нельзя переоценить. Эти очень хорошо продуманные и экономичные системы улучшают атмосферу в ванной комнате разными способами.

Большинство людей ценят полы с подогревом в ванных комнатах, потому что:

  • Они поддерживают постоянную комфортную температуру в помещении, которое известно своей прохладой, особенно по утрам и вечерам.
  • Теплый пол прекрасно ощущается босиком, устраняя шокирующе холодную плитку в ванной, особенно в зимние месяцы.
  • Они улучшают восприятие ванны или парового душа, потому что воздушное пространство вокруг душа и ванны теплое.Когда вы выйдете из комнаты, у вас не будет первоначального озноба и мурашек по коже, которые обычно возникают при выходе из теплой ванны или горячего душа в ванную.
  • Если вы любитель домашних животных, вы быстро поймете, что домашним животным тоже нравится сияющий пол!
  • Они более энергоэффективны, чем воздушные обогреватели, и устраняют необходимость в небольшом обогревателе в ванной комнате.

Прочтите наш пост Плюсы и минусы теплого пола для получения дополнительной информации.

Как это работает

Основные принципы, касающиеся полов с подогревом, универсальны; источник лучистого тепла доводится до постоянной температуры, которая затем излучается через материал (материалы) пола в жилое пространство (а) наверху. В наше время есть две разные системы на выбор:

  • Электрический . В этой версии используется электрический нагревательный элемент, который движется вперед и назад под полом. Элементы запечатаны в коврик, как бы напоминающий электрическое одеяло.Элементы нагреваются при прохождении через них электрического тока, достигая заданной температуры термостата. Электрические излучающие полы проще всего установить на небольшом пространстве, но, возможно, это не лучший выбор для реконструкции большой главной ванной комнаты или больших площадей дома.
  • Гидроник . Вместо электрических нагревательных элементов в гидравлических системах используется сложный набор труб, установленных под черным полом. Горячая вода перекачивается из котельной по трубам, и возникающее тепло передается к материалам пола, расположенным выше.Гидравлические системы являются наиболее энергоэффективными при обогреве больших площадей, таких как большая ванная комната или целый пол в доме.

Лучистому напольному отоплению может потребоваться некоторое время, чтобы выбрать желаемую настройку. Поскольку напольные покрытия нагреваются и излучают тепло через плитку, невозможно мгновенно переключить температуру. В то время как ванная комната может нагреться всего за 20 минут, может потребоваться больше времени, чтобы она остыла без открытого окна, чтобы помочь ей.

Напольные покрытия

Поскольку пол в ванной становится источником тепла, вы хотите выбрать материал для пола, который оптимизирует работу ваших полов с подогревом. Керамическая плитка, керамогранит и плитка из натурального камня - лучшие варианты. Натуральное дерево и тонкий ковер подойдут, но для передачи тепла через них требуется больше времени, что снижает энергоэффективность полов с подогревом.

Процесс установки

Чем раньше мы узнаем, что вы планируете установить пол с подогревом в ванной, тем лучше.В новых строительных проектах мы устанавливаем излучающие полы в так называемом «мокром полу», потому что он становится частью фундамента.

Для ремонта вашей ванной комнаты в Чикаго мы сделаем укладку «сухого пола». В этом случае мы удалим имеющиеся у вас напольные покрытия и обнажим нижнюю часть пола вашей ванной комнаты. В зависимости от того, что мы там найдем, мы либо установим систему в существующие балки перекрытия, либо построим специальный черновой пол из рифленой фанеры для размещения компонентов системы.Для системы также требуется специальная схема с защитой от GFCI на 20 А.

Полы с подогревом - дорогое удовольствие?

Средняя стоимость добавления системы полов с подогревом к главной реконструкции ванной комнаты составляет от 2000 до 5000 долларов. При включении в общий бюджет на реконструкцию ванной комнаты это означает разницу всего в несколько долларов в месяц в течение срока ссуды на улучшение дома. Большинство домовладельцев считают, что полученный комфорт и экономия энергии окупаются.

Полы с подогревом также увеличивают стоимость вашего дома при перепродаже, поскольку это роскошная особенность, в которую с радостью вступят многие новые домовладельцы, особенно стремящиеся к роскоши бэби-бумеры и миллениалы.

Есть несколько вещей, которые помогут вам получить максимальную отдачу от затраченных на пол с подогревом денег. К ним относятся:

  • Работа с лицензированной командой дизайнеров ванных комнат из Чикаго, имеющей опыт установки полов с подогревом
  • Выбор высококачественных полов с подогревом, которые известны своей надежностью и имеют отличные гарантийные обязательства
  • Выбор подходящего напольного покрытия для оптимизации нагрева при минимальном потреблении энергии
  • Установка программируемого термостата для поддержания минимальной настройки, обеспечивающей наиболее постоянную желаемую температуру / ощущение

Не экономя на установке и материалах, вы получите высококачественную систему излучающих полов, которая является стабильной, безошибочной и окупается за счет экономии энергии и комфорта.

Команда здесь, в Kitchens & Baths Unlimited, спроектировала и построила ванные комнаты Chicagoland с подогреваемыми полами в течение 40 лет и это количество растет. Свяжитесь с нами, чтобы назначить консультацию, узнать больше о полах с подогревом и решить, подходит ли он для предстоящего ремонта ванной комнаты.

Водяное излучающее отопление стен, по-прежнему величайшая коммерческая тайна в США

Каждый раз, когда я пересекаю Атлантику, чтобы посетить выставку водяных систем отопления в Европе, я вижу все больше и больше излучающих систем, предназначенных для стен и потолков.

Недавно я вернулся с Mostra Convego Fiero (Comfort Show and Convention) в Милане, Италия, где я увидел продолжение того, что я видел за последние 10 лет. Были безграничные демонстрации лучистых стеновых систем отопления / охлаждения и потолочных панелей любой формы, дизайна и размера.

Каждый производитель систем предлагает сухие панели и системы в великолепном ассортименте панелей для потолков и варианты монтажа труб для цементных и лепных стен европейского стиля. Потолочные панели в основном предназначены для подвесных потолков в офисных системах охлаждения, отопления и других коммерческих целях.

Почему эта тенденция к лучистым потолкам и стенам так сильно распространилась в Европе за последнее десятилетие?

Одна из причин популярности лучистого обогрева стен определенно связана с популярностью изразцовых печей, которые возникли в альпийских странах, таких как Швейцария, Австрия и Бавария, и распространились на север Германии и Скандинавии.

Сияющий комфорт, который испытывают пользователи старомодных массивных изразцовых печей, которые веками встраивали в дома, определенно был движущей силой.Любой, кто когда-либо сидел рядом с одной из этих прекрасных печей-монстров в холодный зимний день, знает, о чем они бредят. Почему возрождение излучающих изразцовых печей как формы обогрева стен?

Причины, помимо комфорта, в основном в экономике. Сияющий комфорт в Европе больше не нужно рекламировать как новинку. За последние 50 лет современная технология водного лучистого отопления настолько зарекомендовала себя, что большинство европейцев привыкли к ней как к части своей повседневной жизни.

Гидравлическую излучающую систему, безусловно, легче установить в стены за небольшую часть стоимости напольных систем. Требуется только треть материала, поскольку стены могут работать при более высоких температурах подаваемой воды, обычно от 80 ° F до 150 ° F, и даже более высоких температурах, если это необходимо, несколько дней в году. Это, на мой взгляд, не влияет на сияющий комфорт, а только усиливает его.

Все это возможно, поскольку мы не проектируем систему с учетом максимальной температуры поверхности пола 85 ° F, как в системах теплого пола.Если время от времени температура поверхности стены достигает 90 ° F - 110 ° F, это не имеет значения - вы не можете термически перегрузить стену, потому что мы не ходим по ней.

Излучающие стены также могут быть отличной вспомогательной поверхностью в сочетании с излучающими полами, которые многие из вас использовали в прошлом при установке ванных комнат и в зонах с высокими потерями тепла. Излучающие стены также являются отличным сочетанием с новыми или существующими системами отопления, вентиляции и кондиционирования воздуха, предоставляя подрядчику излучающий инструмент без ущерба для банка вашего клиента.

Основы

Для того, чтобы поддерживать стоимость системы на уровне, позволяющем продавать излучающий комфорт остальным проектам с более низким бюджетом, следуйте этим основным правилам установки:

Правило № 1: Исходя из теплопотерь в помещении, спроектируйте площадь стеновой панели в квадратных футах примерно 50 БТЕ / кв.фут.

Правило № 2: Используйте недорогие коллекторы без запорных контуров и балансировочных клапанов и сбалансируйте систему, используя контуры одинаковой длины (± 20 футов.) и обратный возвратный трубопровод для подачи в стену.

Правило № 3: Подсоедините коллекторы к существующим линиям подачи и возврата старой секции медных оребренных труб или к соединению радиатора при модернизации / реконструкции. Иногда это может значительно сэкономить на расходах на подающий и возвратный трубопровод, если ваш источник тепла расположен удаленно. Или замените старую трубку трубкой из полиэтиленгликоля.

Правило № 4: В сочетании с системами отопления, вентиляции и кондиционирования воздуха выберите комнаты или жилые помещения, где люди «живут» и могут наслаждаться сияющим теплом.Гостиные, кухни, ванные комнаты, готовые подвалы, спортивные залы, бонусные комнаты над гаражами и т. Д. - стеновая панель в гараже порадует аккумулятор вашего автомобиля зимой.

Правило № 5: Сохраняйте простую стратегию управления! Используйте простой цифровой термостат для включения и выключения циркуляционного насоса или, что еще лучше, оставьте его включенным и включите и выключите специальный источник тепла, например электрический или конденсационный котел. Забудьте о смесительных клапанах, внешних элементах управления сбросом и модных схемах трубопроводов.Подойдут расширительный бак, циркулятор и отводы источника тепла для подачи и обратной воды.

Если вы объединяете настенную систему с источником тепла с высокой температурой, вы можете подумать о ручном или неэлектрическом смесительном клапане, который вы можете «настроить и забыть».

Запрещается использовать регулирующие клапаны ГВС; они не предназначены для этого приложения.

Правило № 6: Подключите к существующим источникам тепла, таким как отопительные котлы или резервуары для горячей воды. В сочетании с системами отопления, вентиляции и кондиционирования воздуха используйте небольшие электрические котлы или специальные водонагреватели, газовые или электрические.Используйте боковые или внутренние теплообменники на новых или существующих резервуарах ГВС, чтобы обеспечить теплой водой стены, где коды не разрешают прямое подключение к водонагревателю.

После определения площади стеновых панелей, необходимой для данной комнаты, которая не должна превышать от одной трети до половины ее площади пола, сначала используйте внешние стены для установки панели.

Убедитесь, что внешние стены изолированы согласно нормам (обычно R-19). Если за пределами стены недостаточно места для тепловой нагрузки, используйте внутренние стены.Сначала используйте только нижнюю половину стен (4 фута от пола) и все области под окнами. Для типичных потерь тепла обычно достаточно нижней половины двух стен помещения.

Например: комната 20 футов. х 20 футов. с двумя покрытыми стенами 4 фута. в высоту составляет 160 кв. футов. стеновых панелей, или 40% площади помещения. Мощность панели 50 Btuh / sq.ft. означает выходную мощность 8000 британских тепловых единиц при температуре воды 150 ° F в расчетных условиях. Это будет эквивалентно 20 Btuh / кв.футов площади пола той же комнаты (400 кв. футов) с точки зрения подогрева пола. При этом мы обеспечиваем только 40% площади теплоотдачи пола. Если ваши требования к потерям тепла выше или ниже, отрегулируйте площадь поверхности радиатора стеновой панели соответственно вверх или вниз.

Если вы увеличите площадь стеновой панели, ваша система будет работать при более низких температурах воды и наоборот.

Прелесть излучающих стен заключается в том, что здесь нет ограничений по теплопроизводительности, которые необходимо учитывать, поскольку они существуют в отношении ковров, деревянных полов, ковриков и т. Д.Панель рассчитана на то, на что вы выходите в комнату. Все предметы в помещении становятся радиаторами радиации. Даже прилегающая к полу площадь становится радиатором аккумулирования тепла, и температура поверхности пола также снижается.

Первый вопрос, который вам всегда будет задавать ваш клиент: Могу ли я повесить картины или телевизор с плоским экраном на стену, не прокалывая трубку. Ответ положительный.

Трубку можно найти с помощью термочувствительной ленты из фольги, которая прикрепляется к готовой стене.Они должны быть доступны у поставщика панелей или использовать инфракрасный термометр или тепловизионное устройство.

Съемка стены с открытой трубкой и помеченной мерной линейкой в ​​качестве дополнительного простого метода определения местоположения трубки.

В случае прокола трубки ее можно легко отремонтировать с помощью трубных муфт из PEX.

В большинстве случаев панели труб устанавливаются только на 4 фута. вверх от пола, на полпути к стене. Это избавляет от беспокойства по поводу вешания картин в верхней половине стены.

При прикручивании гипсокартона или цементной плиты к стеновым панелям необходимо соблюдать осторожность, отмечая участки трубопровода и U-образные изгибы. Листовой камень или цементную плиту можно разрезать на 2 фута. х 8 футов. полоски. По мере того, как вы поднимаетесь по стене, трубка будет оставаться более заметной.

Держите свои стеновые панели с 6-дюймовыми трубопроводами. от пола; Это предотвратит несчастные случаи, когда деревянный плинтус забивается гвоздями. Установка в основном требует здравого смысла, мало чем отличается от установки теплого пола.

Как только система заработает в первые похолодания, клиент полюбит вас сияющими теплыми чувствами и поблагодарит за такую ​​удобную систему и за то, что вы не сломали банк!

Давайте больше не будем держать водяное водяное настенное отопление в коммерческой тайне. Попробуйте систему в этом сезоне. Вам и вашему клиенту понравится простота установки системы и ее высокая производительность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
