Вентиляция в пластиковых окнах своими руками: инструкция по изготовлению и монтажу самоделки

системы проветривания в домах с пвх остеклением

Пластиковые окна в жилом помещении обеспечивают надежную тепло-, шумоизоляцию. Это их основное преимущество перед стандартными деревянными конструкциями. Однако герметичность – это одновременно и главный их недостаток. Отсутствие притока уличного воздуха создает неблагоприятный для человека микроклимат в квартире или доме, приводит к сырости, появлению плесени на различных поверхностях. Решение проблемы – принудительная вентиляция пластиковых окон с помощью различных устройств.

Содержание

• Приточные клапаны для окон
  • Конструкция вентиляционных клапанов
  • Основные типы устройств
  • Управление оконными клапанами
  • Как правильно выбрать устройство
  • Условия для эффективной работы клапанов
  • Обзор популярных моделей приточных клапанов
• Монтаж приточного клапана на окно своими руками
  • Стандартная схема установки клапана
  • Установка приточной вентиляции с фрезеровкой рамы
• Другие решения для вентиляции комнаты с ПВХ-окном
• Полезное видео по теме

Приточные клапаны для окон

Приточные клапаны предназначены для проветривания помещения без открывания оконных створок. Внешне они представляют собой пластиковую планку, которую крепят в верхней части створки. Бытовые модели можно установить своими руками.

Внешний вид приточного вентиляционного клапана

Конструкция вентиляционных клапанов

Конструкция, функциональные возможности клапанов разнятся в зависимости от модели. Общими являются основные элементы:

• Наружный блок. Его располагают со стороны улицы. Обычно имеет небольшой козырек для защиты от влаги, мусора.
• Вентиляционный зазор. Это может быть сквозная щель или несколько сквозных отверстий. Именно через них поток уличного воздуха поступает в комнату.
• Внутренний выпускной блок. Его монтируют со стороны жилого помещения. Именно на внутреннем блоке расположены функциональные элементы, позволяющие контролировать поступление воздуха в комнату. Это специальные заслонки.

Конструкция вентиляционного клапана

Более функциональные изделия дополнительно снабжают:

• Накладками, задающими направление воздушного потока.
• Фильтрами, решетками. Предотвращают проникновение в помещение насекомых, пыли.
• Специальными датчиками. Обеспечивают работу изделия при изменении внешних условий.

Устройство с датчиком влажности (гигрометром)

Но за удобство эксплуатации, функциональность придется платить. Такие изделия обойдутся дороже стандартных моделей.

Основные типы устройств

В быту применяют два типа вентиляционных клапанов – щелевой и фальцевый. Оба они позволяют выполнять монтаж в периметре ПВХ-конструкции без снятия створок.

Фальцевые изделия устанавливают на притвор рамы или на наплав створки. Они образуют небольшой зазор, через который поступает свежий воздух. Основные достоинства такого варианта:

• низкая стоимость;
• простота, высокая скорость выполнения работ;
• минимальные ухудшения тепло- и шумоизоляционных свойств ПВХ-конструкции.

К недостаткам можно отнести лишь маленькую пропускную способность – до 5 м3/ч. Поэтому после установки готовьтесь дополнительно проветривать помещение путем обычного открывания окна.

Приточное устройство фальцевого типа

Щелевые устройства – это внешний и внутренний блоки, соединенные каналом шириной 120-160 мм и длиной до 400 мм. Могут быть установлены как с фрезеровкой рамы, так и без нее. Во втором случае производительность будет ниже. Основное достоинство устройств щелевого типа – высокая пропускная способность (до 42 м3/ч).

Оригинальное и довольно новое решение – ручка-клапан. Принцип работы изделия тот же, что у стандартных оконных “приточников”. Функцию воздуховодов берут на себя сквозные отверстия в ПВХ-профиле. Чтобы не допустить потерю тепла из помещения, а также проникновение в него шумов, в эти отверстия помещают полимерные вкладыши. Места их прилегания к раме смазывают силиконовым герметиком.

Ручка-клапан обладает всеми достоинствами приточной вентиляции, но при этом более удобна в эксплуатации. Регулируемая заслонка находится буквально под рукой.

Конструкция приточного клапана-ручки

Управление оконными клапанами

Клапаны приточной вентиляции могут иметь ручное или автоматическое управление.

Ручное управление подразумевает сдвигание заслонки на внутреннем блоке с помощью специального рычажка. Выполняя это несложное действие, вы увеличиваете размер щели или количество открытых отверстий для притока воздуха. Все просто и удобно, но есть ряд существенных недостатков.

• При большой высоте окна трудно регулярно пользоваться ручным механизмом.
• Качество вентиляции не всегда будет соответствовать потребностям жильцов. В ручном режиме управления трудно подстроиться под влажность воздуха, силу ветра и другие параметры.
• Неточности самостоятельной регулировки может привести к преждевременному выходу изделия из строя.

Посередине изделия расположен рычажок ручного управления

Гораздо эффективнее в работе приточная вентиляция с автоматическим управлением. Датчики реагируют на:

• разницу давлений в комнате и на улице;
• повышение уровня влажности в помещении;
• силу ветра.

С учетом имеющихся условий автоматика открывает заслонку насколько нужно.

Обратите внимание! Максимальный контроль за работой устройства обеспечивает смешанное управление – возможность сдвигания заслонки вручную при наличии автоматики.

Как правильно выбрать устройство

Выбор вентиляционного клапана на пластиковое окно зависит не только от типа конструкции и способа управления ей. Также следует обратить внимание на способ монтажа, производительность устройства, уровень издаваемого им шума.

Производительность – это тот объем воздуха, который поступает в помещение через впускной блок в единицу времени. Единица измерения – кубометры в час (м3/ч). Для одного взрослого человека необходимо не менее 30 м3/ч. Зная это, вы можете рассчитать, сколько клапанов нужно установить в квартире, исходя из количества домочадцев.

Большинство приточных вентиляционных клапанов не работают совершенно бесшумно. Чем выше производительность устройства, тем больше оно шумит. Не вызывающий дискомфорта уровень шума – 30-55 децибел (дБ).

Также обратите внимание на способ монтажа приточной вентиляции. Он может выполняться с фрезеровкой (прорезанием) оконной рамы и без нее. В инструкции к изделию производитель указывает необходимость обязательной фрезеровки. Однако многие модели могут быть установлены двумя способами.



Условия для эффективной работы клапанов

Недостаточно просто установить клапан приточной вентиляции, чтобы наслаждаться потоками свежего воздуха в квартире или доме. Для его эффективной работы необходимо соблюдение ряда условий.

• Во-первых, нужно поддерживать разницу давлений внутри и снаружи помещения, если устройство реагирует именно на нее. В холодное время года разница возникает естественным образом. Однако при температуре воздуха за окном выше +5°C придется обеспечивать в квартире принудительную тягу. Для этого понадобится установка дополнительных устройств на “окошки” вентиляционных шахт.
• Во-вторых, в помещении должен иметь место свободный воздухообмен. Для этого не стоит надолго закрывать межкомнатные двери, а между ними и напольным покрытием должен сохраняться вентиляционный зазор.
• В-третьих, работа приточного клапана будет эффективна тогда, когда в комнатах нет сквозняка от входной двери. Проверьте, она должна плотно прилегать к установленному в проеме коробу.

Обзор популярных моделей приточных клапанов

Самые известные марки приточных клапанов – AirBox, Aereco.

Приточная вентиляция для пластиковых окон AirBox представлена следующими моделями:

• Standart. Это фальцевый клапан, обеспечивающий приток воздуха в объеме 4,8 м3/ч. Регулировка автоматическая.
• Comfort. Может быть установлен с фрезеровкой или без нее. Обеспечивает приток воздуха в 41 м3/ч или 32м3/ч, соответственно. В обоих вариантах имеет ручное управление.
• Comfort S. Устанавливают на глухих створках, как ПВХ-конструкций, так и окон из алюминия и древесины. При монтаже не обойтись без фрезеровки рамы. Имеют ручное управление. Приток воздуха до 41 м3/ч.

Все изделия AirBox просты в установке и эксплуатации, стоят недорого.

Комплектация модели AirBox Standart

Aereco, наоборот, предлагают максимально технологичные решения. Это гигрорегулируемые клапаны с высокой степенью шумопоглощения, хорошей производительностью и возможностью изменения направления воздушного потока. Изделия представлены в линейках EMM, EMM2, EHA2.

Обратите внимание! Чтобы в полной мере насладиться эксплуатационными свойствами устройств Aereco, дополнительно укомплектуйте их специальным козырьком, проставкой.

Модель Aereco EMM

Монтаж приточного клапана на окно своими руками

Перед установкой приточной вентиляции необходимо освободить окно от штор, а подоконник – от цветов, подготовить инструменты. Работы с фрезеровкой рамы и без нее выполняют по-разному.

Стандартная схема установки клапана

Стандартный монтаж клапана без фрезеровки даже у новичка займет не больше 30-40 минут.

Вам понадобятся:

• крестовая отвертка;
• канцелярский нож;
• карандаш.

Порядок монтажа:

1. Открыть оконную створку.
2. К верхней ее части приложить впускной блок и наметить на уплотнителе его границы.
3. По разметке сделать надрезы канцелярским ножом.
4. Вынуть отрезанный кусок уплотнителя.
5. Вставить на это место более тонкий уплотнитель. Он обязательно есть в комплекте с клапаном. Аналогичную процедуру нужно проделать с уплотнителем на раме.
6. Закрепить внутренний блок на рабочем основании с помощью саморезов. Если на нем есть клеевая основа, необходимо сначала снять с нее защитную ленту и приклеить изделие к ПВХ-конструкции.

Замена старого уплотнителя

Схема крепления приточного клапана

После монтажа створку закрывают и выставляют клапан в режим проветривания, чтобы проверить его работу.

Установка приточной вентиляции с фрезеровкой рамы

Не следует самостоятельно выполнять установку приточной вентиляции с фрезеровкой оконной рамы, если вы не знакомы с ее внутренним устройством, не имеете опыта работы с соответствующим инструментом. Здесь вам не обойтись отверткой. Для работы также понадобятся:

• электродрель с набором сверл;
• электролобзик;
• силиконовый герметик;
• шаблон для фрезеровки;
• защитные средства для органов дыхания, рук.

Обратите внимание! Фрезеровочные работы выполняют только со снятой створкой, зафиксированной вертикально или с небольшим наклоном.

После ее снятия:

1. Демонтируйте запорную фурнитуру в верхней части створки.
2. С помощью шаблона наметьте место прорезания вентиляционного канала. Для большей точности шаблон можно закрепить на наплаве рамы с помощью саморезов.
3. Сверлом 5 мм сделайте стартовые отверстия по краям разметки.
4. Затем по стартовым сделайте основные отверстия сверлом на 10 мм.
5. Соедините отверстия электролобзиком, формируя паз.
6. Отшлифуйте его внутренние края напильником.
7. По периметру паза закрепите монтажную планку саморезами. Предварительно нанесите на нее силиконовый герметик.
8. Аналогичным образом сделайте ответный паз в притворе рамы.
9. С наружной стороны конструкции установите на раму козырек для вентиляции.
10. Верните на место запорную арматуру и навесьте створку на петли.
11. Защелкните на монтажной планке внутренний выпускной блок.

Выпиливание паза в оконной створке

Крепление внутреннего блока на монтажную планку

Подробнее о процессе установки в видео.

На первый взгляд все это просто. На самом деле в процессе фрезеровки велик риск повреждения створки, нарушения герметичности стеклопакета. Да и проводить наружное крепление козырька небезопасно. Именно поэтому установку лучше доверить опытным мастерам.

Другие решения для вентиляции комнаты с ПВХ-окном

Самый простой способ проветрить жилое помещение – открыть окно. Не обязательно распахивать его полностью, можно просто выставить режим микропроветривания. Но этот вариант имеет несколько недостатков:

• В комнату попадает пыль.
• Нет возможности точно отрегулировать объем поступающего воздуха.
• Жилье становится недостаточно безопасным, особенно на первых этажах.
• Сильные порывы ветра могут распахнуть створку, а при регулярном воздействии – расшатать некоторые элементы запорной фурнитуры.

Однако открывание створки – решение, не требующее финансовых затрат и нарушения целостности оконной конструкции.

Организовать вентиляцию комнаты с пластиковым окном можно и с помощью так называемой “гребенки”. Вы также приоткрываете створку, но при наличии этой детали имеете возможность зафиксировать ее в выбранном положении.

Гребенка для пластиковых окон

Обратите внимание! Некоторые производители предлагают ПВХ-конструкции, запорная фурнитуры которых уже включает аналогичный элемент. Фиксатор видно лишь тогда, когда окно открыто.

Эффективное решение проблемы вентиляции в жилых помещениях – приточные стеновые клапаны. Принцип их работы аналогичен изделиям, монтируемым на окнах, однако производительность выше. Устройство может быть снабжено:

• нагнетающими воздух вентиляторами;
• нагревающими элементами;
• определяющими направление воздушного потока насадками;
• различными датчиками.

Все они превращают приточный клапан в климатический прибор для вентиляции.

Однако его установка является довольно дорогостоящей. Да и сам монтаж трудоемкий, ведь необходимо сделать в стене сквозное отверстие диаметром не менее 10 см. Выполнять эту работу лучше до чистовой отделки комнаты.

Основные детали простого стенового клапана

Организовать качественный воздухообмен в помещении позволяет вентиляция в подоконнике пластиковых окон. Она представляет собой несколько сквозных отверстий, которые закрывают декоративной решеткой. Через нее наверх беспрепятственно поднимается горячий воздух от радиатора отопления.

Вентиляционная решетка на подоконнике

Полезное видео по теме

Как организовать приток свежего воздуха в комнату с полностью закрытыми пвх окнами

Установка клапана Домвент под подоконником

Проветрить квартиру и организовать в ней качественный воздухообмен можно несколькими способами. Лучшее решение – установить оконные приточные клапаны.

Вентиляционный клапан для пластиковых окон, выбор клапана вентиляции для ПВХ окна

Пластиковые окна уже достаточно давно и уверенно заняли лидирующее положение на рынке оконных конструкций, используемых при строительстве и ремонте. Это стало возможным потому, что по большинству свойств и характеристик они значительно превосходят альтернативные варианты из дерева или алюминия. Одним из немногих недостатков пластиковых окон, по сравнению с деревянными, является их недостаточно эффективная работа в помещениях, которые оборудованы естественной вентиляцией.

Это приводит к тому, что при закрытых окнах в помещениях создается духота и накапливается спертый воздух. Режим микропроветривания, который присутствует на большинстве современных пластиковых окон, не обеспечивает поступления необходимого количества свежего воздуха, а макропроветривание, особенно в холодное время года, чревато сквозняками и опасностью заболеть для людей, находящихся в таком помещении.

Содержание [Скрыть]

• Разновидности клапанов вентиляции для ПВХ окон
• Клапаны щелевого типа
• Клапаны фальцевого типа
• Клапаны накладного типа
• Критерии выбора оконных клапанов вентиляции
• Наиболее популярные конструкции
• Клапаны вентиляции окон Aereco
• Система оконного проветривания Air-Box
• Монтаж клапана для пластикового окна
• Способы регулирования клапана для ПВХ окон
• Достоинства и недостатки вентиляционных клапанов для ПВХ окон
• Уход и обслуживание за клапаном для ПВХ окна

Проявившуюся таким наглядным образом проблему удалось эффективно решить разработкой и активным применением в пластиковых окнах специальных вентиляционных приточных клапанов. Они предназначены для увеличения объемов свежего воздуха, поступающего в помещение для его проветривания, сохраняя при этом герметичность конструкции окна из ПВХ. Кроме того, современные вентиляционные клапаны препятствуют образованию на окнах конденсата.

Использование вентиляционных клапанов позволяет достичь следующих преимуществ:

• обеспечение микроклимата, оптимального для здоровья находящегося в помещении человека;
• продление периода эксплуатации помещений без необходимости ремонта, что особенно важно для кухни, балкона или лоджии, где наблюдается либо повышенная влажность, либо воздействие атмосферных факторов;
• снижение затрат на отопление, так как нет необходимости принудительного проветривания помещений, которое крайне неэффективно с точки зрения теплопотерь.

Рис. 1. Вентиляционный приточный клапан.

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

• в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
• в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

• невозможность их монтажа на уже установленные оконные конструкции;
• высокая стоимость изделий;
• заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

Рис. 5. Клапан накладного типа.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

• пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
• уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
• эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
• механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
• место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
• способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Наиболее популярные конструкции

Установка вентиляционных клапанов на пластиковые окна используется относительно давно. За это время накопилось достаточно большое количество отзывов, определенная часть которых имеет негативную окраску. Следует отметить, что это вызвано, главным образом, не тем, что неэффективна сама идея дополнения конструкции пластикового окна механизмом дополнительной вентиляции.

Гораздо чаще отрицательные отклики пользователей, установивших вентиляционные клапаны, объясняются некачественным воплощением замысла в жизнь. Это может быть как использование некачественных изделий, так и ошибки при монтаже.

Рис. 7. Установленный вентиляционный клапан.

Клапаны вентиляции окон Aereco

Исходя из вышесказанного, вполне логичным и целесообразным является использование проверенных и доказавших на практике систем приточной вентиляции, устанавливаемой на пластиковые окна. Одной из самых популярных и широко известных марок по праву считается продукция французской компании Aereco.

В своих изделиях компания применяет современную разработку в виде полиамидных пластинок, которые расширяются при повышении температуры. Это приводит в действие автоматику вентиляционного клапана. Также датчики контролируют нижний температурный порог помещения, сокращая при необходимости потери тепла. Еще одним немаловажным достоинством изделий Aereco является относительно невысокая стоимость.

Рис. 8. Установленный клапан Aereco.

Система оконного проветривания Air-Box

Наряду с импортными изделиями ведущих производителей вентиляционного оборудования, на отечественном рынке присутствуют и продукция российских фирм. Самым известной и популярной маркой является система для пластиковых окон Air-Box компании Мабитек. Она представляет собой конструкцию из двух составных элементов – наружного и внутреннего.

Для эффективной работы клапана модели Air-Box необходимо, чтобы здание, в котором он устанавливается, было оборудовано вентиляционной системой. Это объясняется тем, что изделие Air-Box функционирует при появлении колебаний давления.

Рис. 9. Установленный клапан Air-Box.

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

• с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
  o уменьшение площади окна, обеспечивающей попадание света в помещение;
  o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
• без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

• вероятность промерзания в месте установки клапана;
• возможность попадания слишком большого количества холодного воздуха;
• недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
• снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

• обеспечить постоянный достаточный приток извне свежего воздуха;
• сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
• не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
• сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

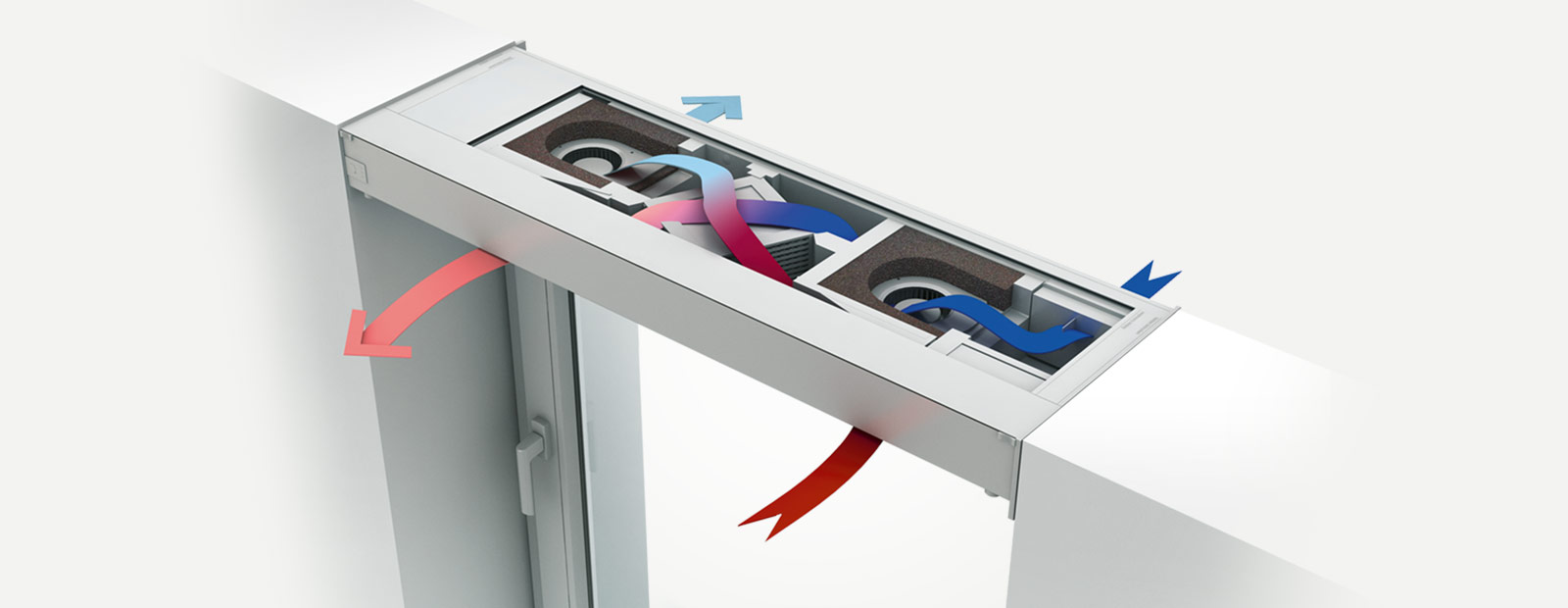

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

Как установить новую оконную струйную вентиляцию

Поиск

Это пошаговое руководство покажет вам, как установить новую оконную струйную вентиляцию. Воздушный поток чрезвычайно важен в домашнем хозяйстве, поскольку он помогает удалять влагу из дома, уменьшая образование конденсата. Мы собираемся начать со списка оборудования, которое вам понадобится для начала этого процесса.

Инструменты, необходимые для установки струйного вентиля

• Рейкта или линейка
• карандаш или ручка
• Drill
• 8-10 мм. Мы продаем ряд сквозных вентиляционных отверстий производства RW Simon, лидера отрасли в области управления воздухом. Они бывают разных цветов и размеров, чтобы соответствовать всем окнам из ПВХ, независимо от возраста.

  Сверление отверстий для струйной вентиляции

  Сначала давайте откроем вентиляционную щель и удалим все аксессуары. Если вы решите заказать струйный вентиляционный канал у нас, он будет включать в себя как внутренние, так и внешние вентиляционные отверстия, а также винты и заглушки.

  • Измерьте длину прорези, только той части, через которую будет проходить воздух.
  • С помощью ручки или карандаша нарисуйте линию длиной, равной вышеуказанному измерению, в верхней части окна. Важно, чтобы вы установили вентиляционное отверстие сверху, потому что это обеспечивает наилучший воздушный поток.
  • Возьмите дрель и сверло 8-10 мм и просверлите ряд отверстий поперек линии. Убедитесь, что вы просверлили эти отверстия как можно ближе друг к другу, чтобы увеличить эффективный поток воздуха.
  • Просверлите окно насквозь, следя за тем, чтобы вы делали это по прямой линии.
  • Во время сверления вы можете обнаружить, что ваше окно усилено сталью. В этом случае не паникуйте, это не повлияет на установку, просто это займет немного больше времени. Если вы заказывали у нас сверло TCT, то вряд ли даже заметите.

  Крепление вентиляционного отверстия к окну

  • Возьмите внутренний вентиляционный клапан, тот, что с переключателем открытия и закрытия, и поднесите его к только что просверленным отверстиям.
  • С помощью прилагаемых винтов ввинтите их в предусмотренные отверстия по обеим сторонам вентиляционного отверстия. Важно не затягивать винты слишком сильно, потому что это может привести к растрескиванию дренажного отверстия.
  • Наконец, повторите этот процесс с внешним вентиляционным отверстием, с защитой от насекомых, на внешней стороне окна.

  Вот и все, теперь вы должны знать, как установить новую оконную струйную вентиляцию. Если вы обнаружите, что вам нужна дополнительная помощь в установке, пожалуйста, не стесняйтесь обращаться к нам.

  19 декабря 2020 г. Натан

  Последние сообщения

  • Окна из ПВХ

    являются популярным выбором для многих домовладельцев благодаря их долговечности и энергоэффективности. …

    читать дальше

    16 марта 2023 Натан

  • Если вы похожи на большинство людей, вы, вероятно, не задумывались о ручках для окон ПВХ, пока одна из них не сломалась. …

    читать дальше

    15 марта 2023 Натан

  • Для домовладельца очень важно поддерживать комфортную и энергоэффективную среду обитания. Один …

    читать дальше

    15 марта 2023 Натан

  Рекомендации по установке вентиляционных отверстий в окнах с двойным остеклением

  Перейти к содержимому

  Предыдущий Следующий

  Большинство современных окон оснащены вентиляционными отверстиями, которые улучшают циркуляцию воздуха в доме. Вентиляционные клапаны предназначены для предотвращения образования конденсата как на внутренней стороне окон, так и на стенах.

  Старые окна, как правило, не имеют вентиляционных отверстий, но это не означает, что вам нужно заменить совершенно хорошее остекление. Вы можете довольно легко модернизировать вентиляционные отверстия, если вы компетентны в DIY.

  Установка нового вентиляционного отверстия

  Вентиляционное отверстие представляет собой небольшие пластиковые дверцы, которые можно оставить в двух положениях. Они могут быть закрыты, чтобы предотвратить поток воздуха, или открыты, чтобы обеспечить циркуляцию небольшого количества воздуха. Каждое вентиляционное отверстие должно быть расположено так, чтобы окно могло беспрепятственно открываться и закрываться.

  Добавить вентиляционную решетку так же просто, как просверлить новое вентиляционное отверстие в раме. Вам понадобится сверло, предназначенное для НПВХ, так как вы будете одновременно сверлить слои пластика и металла.

  Измерьте и отметьте, где будет проходить вентиляционное отверстие, и сделайте то же самое для отверстия, которое вам нужно сделать. Просверлите новое вентиляционное отверстие снаружи внутрь, затем повторите сверление изнутри наружу, держа сверло абсолютно прямо для идеального вентиляционного отверстия.

  После того, как будут просверлены горизонтальные вентиляционные отверстия, вам нужно будет закрепить струйный вентиляционный канал сверху. Вентиляционное отверстие может иметь решетку для предотвращения проникновения мух и насекомых; убедитесь, что решетка всегда находится снаружи. Просто завинтите вентиляционное отверстие над созданным отверстием.

  Очень сложно починить оконную раму, если самостоятельная работа пойдет не так, поэтому действуйте осторожно и не торопитесь. В частности, позаботьтесь о том, чтобы вентиляционное отверстие располагалось точно по центру. Если он сместится на одну сторону, это будет выглядеть странно и может испортить весь внешний вид вашего дома.

  Проблемы с вентиляционными отверстиями

  Вентиляционные отверстия не самое красивое дополнение к вашим окнам, но они уменьшают образование конденсата, если вы не забудете их открыть.

  К сожалению, многие забывают, что струйный клапан не имеет большого значения.

  Если проблема возникает только зимой, осушитель с осушителем хорошего качества также может помочь уменьшить влажность. Днем широко распахните шторы и слегка приоткройте окна, чтобы водяной пар выходил наружу.

  Получение дополнительной консультации

  Вентиляционные отверстия не являются обязательными, но они могут помочь избежать проблем с сыростью в доме.

  Если вы предпочитаете не устанавливать их на свои старые окна, а ваши окна все равно нуждаются в ремонте, вы можете заказать замену двойного или даже тройного остекления и начать заново с совершенно новыми герметичными стеклопакетами, предотвращающими теплопередачу и конденсацию.

  Кроме того, старайтесь проветривать дом, особенно после душа и приготовления пищи. Убедитесь, что воздушные блоки не заблокированы, а все вытяжные вентиляторы типа Vent-Axia находятся в хорошем рабочем состоянии.

  Все еще нужна помощь? Свяжитесь с Hamilton Windows, чтобы получить дополнительную информацию о предотвращении образования конденсата в вашем доме. Мы приедем и посмотрим на ваше существующее остекление и посоветуем лучший способ борьбы с сыростью.
