Устанавливаем вентиляцию для пластиковых окон

Скрыть ↑

• Почему в комнате может быть душно?
• Решение проблемы при помощи вентиляционного клапана
• Что требуется для постоянной работы приточного клапана?
• Защита клапана от мороза
• Насколько эффективна работа приточного клапана?
• Клапан для вентиляции в виде оконной ручки

Пластиковые окна являются достаточно популярными, так как они прекрасно справляются с непогодой, противостоят холоду, изолируют шум с улицы, имеют привлекательный внешний вид. Однако пластик не пропускает воздух, и герметичность может сыграть злую шутку. Вентиляция для пластиковых окон является важной функцией, которой нельзя пренебрегать.

к содержанию ↑

Почему в комнате может быть душно?



Качественно сделанные пластиковые окна обычно не вызывают проблем. Они либо имеют открывающиеся створки, либо это вентиляционные окна, оснащенные специальной системой для обновления воздуха в помещении. Однако при эксплуатации недорогих окон могут возникать некоторые проблемы. Это связано с тем, что большинство покупателей экономит на материалах, ставя в дома доступные модели не самых хороших производителей.

На вентиляцию мало кто обращает внимание, так как вместо нее выступают различные щели, из которых без того дует; но щели – не лучшее решение, поскольку сквозняки в помещении будут всегда. Если их заделать, в помещении станет теплее, но может появиться конденсат или духота. В кухнях, реже ванных могут устанавливаться специальные вытяжки или вентиляционные окна.

При отсутствии правильно организованной вентиляции возникают следующие проблемы:

• Влажность воздуха в помещении становится слишком большой.
• В комнатах становится душно из-за невозможности поступления кислорода в достаточном количестве.
• Ощущается дискомфорт из-за нехватки свежего воздуха.

Пластиковые окна с вентиляцией помогут решить эту проблему. В отличие от вентиляционной шахты, в них исключена возможность обратного направления потока, когда воздух, не сумевший покинуть шахту, возвращается обратно в помещение, неся с собой еще и пыль. Эта проблема стоит особенно остро в многоэтажных домах, так как через вентиляционные шахты попадают неприятные запахи из других квартир. Кроме этого, по ним могут перемещаться насекомые и грызуны.

к содержанию ↑

Решение проблемы при помощи вентиляционного клапана

Вентиляция на пластиковых окнах необходима не только для комфортного проживания в доме, но и для того, чтобы не появлялась плесень, вызванная образованием конденсата. Избавиться от этой проблемы поможет приточная вентиляция на окна ПВХ: для этого на конструкцию потребуется установить специальный клапан. Он может входить в оконную систему сразу или быть установлен по мере необходимости. Клапан может быть установлен не только на окно из ПВХ, но и на любой другой вид рам, например, алюминиевые или деревянные.

Приточная вентиляция на пластиковые окна должна быть организована правильно, иначе вы получите сквозняки. Обустраивают систему следующим образом: в окне прорезают отверстие, длина которого составит примерно 30 см, а ширина 1 – см. В это отверстие вставляется готовый корпус клапана, вся конструкция продается в магазинах.

После установки корпуса клапана снять его будет уже нельзя, в противном случае в окне будет большая щель, которую никак нельзя закрыть.

Приточный клапан относят к пассивной вентиляции, то есть работает он следующим образом: клапан втягивает более холодный воздух с улицы, который вытесняет теплый, но спертый из помещения, отправляя его в каналы которыми оснащена конструкция. Никаких моторов в устройстве нет, циркуляция воздуха происходит за счет законов физики.

Пластиковые окна с вентиляцией такого типа смогут подавать свежий воздух только в зимнее время, когда температура воздуха на улице держится ниже отметки +5, в летнее время такой разницы в давлении между улицей и комнатой нет, поэтому для работы устройства потребуется искусственная вытяжка.

Приточный клапан АЭРЭКО

к содержанию ↑

Что требуется для постоянной работы приточного клапана?

Вентиляционные окна будут исправно функционировать только при соблюдении следующих условий:

• В помещении должна присутствовать естественная вентиляция. Для того чтобы проверить ее наличие, нужно закрыть дверь, открыть окно, которое находится дальше всего от канала вентиляции, после этого к вентиляционному каналу нужно приложить лист бумаги. Если ничего не происходит, то вентиляция не работает. Исправная система сразу втянет лист бумаги в себя. При таких условиях от вентиляционного клапана толку будет немного.
• В теплую погоду клапан не работает сам по себе.
• Если квартира состоит из нескольких помещений, обмен воздуха между ними должен быть свободным. Это значит, что двери либо должны быть открыты, либо они должны оснащаться специальными щелями.
• Входная дверь должна закрываться герметично, в противном случае из подъезда будет проходить воздух.

Регулировка воздушного потока движком

к содержанию ↑

Защита клапана от мороза

Вентиляция пластиковых окон может иметь и отрицательные стороны, особенно если подойти к ее организации неправильно: например, окна могут начать промерзать. Для того чтобы этого не происходило, необходимо правильно регулировать клапан, не закрывать его до конца, если на улице минусовая температура. В таком положении будет осуществляться прогрев устройства при помощи теплого воздуха из помещения и окна промерзать не будут.

При необходимости закрыть клапан полностью заклейте с уличной стороны щель, через которую подается холодный воздух. Сделать это можно при помощи липкой ленты. Главное – следить за тем, чтобы отверстие было закрыто надежно и не осталось никаких щелей.

Некоторые владельцы квартир боятся устанавливать клапан для проветривания, так как опасаются, что в комнате станет шумно. Вероятность ухудшения звукоизоляции на самом деле невелика: это объясняется небольшими размерами щели для клапана, тем более его можно закрывать в ночное время.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

к содержанию ↑

Насколько эффективна работа приточного клапана?

Стоит взять во внимание следующую особенность клапана: вентиляция в пластиковых окнах не только подает свежий воздух в помещение, но и охлаждает его, поэтому нужно быть готовыми к тому, что температура в комнате станет несколько ниже. Если у вас в доме не самое мощное отопление, но вентиляцию вы все равно хотите установить, можно рассмотреть модель клапана, способную прогревать попадающий в комнату воздух. Это более сложное технически устройство, поэтому цена его будет значительно выше.

к содержанию ↑

Клапан для вентиляции в виде оконной ручки

Такой элемент удобен тем, что не приходится пропиливать конструкцию. Он ставится на места обычной оконной ручки. Это практичное решение позволит подавать свежий воздух, притом не нарушая внешних характеристик конструкции. В остальном принцип его действия схож с моделью рассмотренной выше.

Клапан для вентиляции в виде оконной ручки

Для комфортного микроклимата в доме необходим свежий воздух, который можно обеспечить благодаря приточному клапану. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.

Вентиляция в квартире с пластиковыми окнами: принудительная, приточная

.

Содержание

• Для чего предназначена система вентиляции в квартире с установленными пластиковыми окнами
• Естественная вентиляция
• Принудительная вентиляция
• Совмещение вентиляции и окон
• Окна с форточкой
• Пластиковые окна с возможностью самовентиляции
• Приточный клапан на пластиковом окне
• Клапан-ручка для пластикового окна
• Окна с гребёнками

Современные квартиры оборудуются металлопластиковыми окнами вместо деревянных, что ухудшает воздухообмен в доме. Наладить естественную вентиляцию можно при помощи проветривания или установки приточно-вытяжных механизмов.

Установка пластиковых окон значительно ухудшает качество воздухообмена. Однако можно найти выход

Для чего предназначена система вентиляции в квартире с установленными пластиковыми окнами

Пластиковые окна нарушают в квартире не только теплообмен, но и способствуют накапливанию углекислого газа и влаги. Они выполняются по технологии полной герметичности, поэтому тепло не уходит из квартиры, но не уходит и влага. Поэтому

принудительная вентиляция в квартире с пластиковыми окнами – это просто спасение для всех членов семьи и жилища.

Вентиляция для квартиры делится на несколько видов:

1. Естественная. Выполняется путём проветривания пластиковых окон в различных режимах или при помощи вентиляционных шахт, установленных в функциональных помещениях квартиры.
2. Принудительная. Обеспечивается путём установки различных устройств на пластиковые окна или монтаж систем в квартире.

Важно правильно установить вентиляцию и не ошибиться с её выбором, изучив для этого специализированную литературу.

Естественная вентиляция

Правильный воздухообмен в квартире позволяет удалить излишнюю влагу и отработанный воздух, а вместе с ними споры грибков и плесени. Естественная вентиляция справляется с этой задачей только при сквозном проветривании, но его нельзя применять в холодный период года.

Но не все мы заботимся о вентиляции и проверяем её регулярно, хотя вентиляционные шахты в квартирах часто работают плохо, т. к. засорены строительным или уличным мусором. Далеко не все знают, как проверить вентиляцию в квартире самостоятельно.

Проверить эффективность работы вентиляции в каналах можно при помощи листка бумаги. Если лист притягивается, то вентиляция работает хорошо. Если он не двигается, то от такой вентиляции толку нет, придётся вызывать мастера для проверки работоспособности и прочистки каналов.

С помощью листа бумаги можно проверить эффективность работы вентиляции

Чтобы естественная вентиляция в квартире с пластиковыми окнами нормализовала микроклимат в квартире, её нужно преобразовать в принудительную. Сделать это можно посредством установки специализированных нагнетателей воздуха или сплит-систем с функцией климат-контроля.

Принудительная вентиляция

В новостройках система принудительной вентиляции устанавливается ещё на этапе строительства. А там, где вентиляция подобного типа не предусмотрена проектом, она устанавливается в процессе ремонта.

Принцип работы принудительного устройства вентиляции заключается в организации тяги через специальные каналы вентиляторами.

Приточную установку монтируют внутри помещения, через специализированный клапан, который установлен в отверстие в стене. Снаружи отверстие закрывается решёткой, которая защищает его от попадания мусора и различных инородных тел.

Приточная вентиляция в виде системы устанавливается в одной комнате и далее разводится по всем помещениям при помощи вентиляционных каналов или монтируется в каждой комнате квартиры отдельно.

Принудительную вентиляцию устанавливают на бытовые вентиляционные каналы естественной вентиляции. Она представляет собой вентиляторы, которые усиливают тягу воздуха. Часто их устанавливают в кухне или в ванной комнате, иногда и в других помещениях где необходимо наладить воздухообмен.

Приточные установки можно оборудовать дополнительными приборами: калорифером или рекуператором, что позволит подогревать холодный уличный воздух в зимний период. А рекуператор ещё и дополнительно сэкономит на отоплении помещения.

Перед установкой принудительной системы вентиляции необходимо знать следующие параметры:

• размер помещения или всей квартиры, где будет установлена принудительная вентиляция;
• влажность воздуха в самом помещении и необходимое значение для комфортного проживания в данной квартире;
• экологическую обстановку в районе, уровень загазованности и проходимость машин;
• количество людей, проживающих в квартире постоянно;
• наличие хронических заболевания органов дыхания и иммунной системы у проживающих.

Эти данные помогут подобрать подходящий прибор или способ вентилирования для восстановления воздухообмена в помещении.

Совмещение вентиляции и окон

Тот, кто заботится о состоянии собственного здоровья, интересуется возможностью сохранения правильного воздухообмена в квартире с пластиковыми окнами.

Сохранить правильный воздухообмен в квартире с пластиковыми окнами — необходимость для тех, кто заботится о своем здоровье

Существует множество вариантов модернизации естественной канальной вентиляции в многоквартирных домах. Среди наиболее эффективных методов выделяют те, что устанавливаются на сами стеклопакеты или уже идут совместно с конструкцией окон с завода.

Окна с форточкой

Система проветривания для окон ПВХ, например такой фирмы как www.svetokna.ru, с использованием форточки – наиболее распространённая. Форточка обеспечивает непрерывное поступление чистого воздуха. Он перемешивается с отработанным комнатным воздухом, происходит диффузия, благодаря которой нормализуется микроклимат.

При естественном проветривании исключено появление сквозняков или образование конденсата на окнах. Форточку можно фиксировать в нескольких положениях. Но подобная конструкция имеет массу минусов:

1. Вентиляция для пластиковых окон устанавливается на этапе проектирования оконного проёма. После монтирования всей конструкции улучшение вентиляции невозможно.
2. Подобная вентиляция пластиковых окон значительно увеличивает вес конструкции, что может отрицательно сказаться на самом доме. На стенах и оконном проёме частного дома могут появиться трещины, поэтому перед вызовом замерщика лучше проконсультироваться со специалистами из строительной фирмы.
3. Дополнение конструкции форточкой увеличивает её стоимость.
4. Увеличение пластиковых перегородок в раме окна затемняет конструкцию, света в комнате становится намного меньше.

Пластиковые окна с возможностью самовентиляции

Пластиковые окна с проветриванием при помощи системы самовентиляции – оптимальный вариант как для многоквартирного дома, так и для частных домов. Устанавливается приточная вентиляция на пластиковые окна и в промышленных сооружениях,т. к. помогает работе основной системы вентиляции.

Подобная вентиляция в пластиковых окнах представляет собой щелевые отверстия в верхней или нижней части рамы пластикового окна. Подобное щелевое проветривание позволяет чистому воздуху непрерывно поступать в помещение через отверстия. А благодаря особому расположению отверстий в раме, холодный воздух нагревается и поступает в комнату уже подогретым.

Самовентиляция в окнах имеет несколько отрицательных сторон:

1. Такой режим проветривания не работает в квартирах на верхних этажах или в частных многоэтажных домах. При установке вентиляции после строительства дома необходимо тщательно продумать, как улучшить вентиляцию на последних этажах без применения подобного способа.
2. Эту систему для проветривания нельзя монтировать в уже установленные стеклопакеты, поэтому придётся полностью менять всю оконную конструкцию.
3. Высокая стоимость окон с возможностью самовентиляции. Производители увеличивают стоимость в три и более раза за счёт усложнения условий производства подобных конструкций.

Именно поэтому большинство людей прибегает к помощи специализированных вентиляционных клапанов в виде ручек для пластиковых окон или гребёнок.

Приточный клапан на пластиковом окне

Вентиляция в частном доме, где установлены пластиковые окна – это необходимое условие, если владелец дома заботится о состоянии здоровья членов его семьи

Проветривать квартиру нужно регулярно, особенно если иная система вентиляции не даёт должного эффекта. Лучше всего с нормализацией воздухообмена в квартире справятся вентиляционные клапаны, которые необходимо установить на пластиковые окна.

Приточный клапан, устанавливающийся на пластиковые окна, способен нормализовать воздухообмен

Вентиляционный клапан совмещает в себе несколько функций, и для правильной вентиляции необходимо выбрать подходящий класс устройства.

Установка клапана требует полного демонтажа стеклопакета или замены части окна, которая отвечает за проветривание. Подобные модернизации утяжеляют конструкцию и существенно отражаются на стоимости окна. Но монтаж выполняется менее чем за час, и воздухообмен нормализуется в течение суток, что говорит о несомненном преимуществе конструкции.

После установки приточного клапана нужно определиться с режимом управления: автоматическим, ручным или смешанным.

Ручной режим проветривания помогает владельцу самостоятельно управлять движением воздушных масс в квартире или доме. Частичное проветривание может применяться в той части дома, где оно действительно необходимо.

А в автоматическом режиме участие владельца не требуется. Как только датчики в клапане начинают реагировать на изменение температуры, система подаёт свежий воздух. Температура нормализуется, а вместе с ней восстанавливается и воздухообмен.

Смешанный режим управления клапаном позволяет переключаться между ручным и автоматическим управлением при необходимости.

Клапан-ручка для пластикового окна

Улучшить воздухообмен в герметичных конструкциях можно, если установить специальный оконный клапан-ручку.

Клапан-ручка монтируется в профиль окна вместо обыкновенной пластиковой ручки. У клапана с подобной системой установки имеется масса преимуществ:

1. Клапан не выступает за пределы оконного профиля, не загромождает конструкцию, и не мешает свободному открыванию окна.
2. Часто конденсат собирается в местах, где больше всего нарушена целостность оконного профиля. Ручка всверливается непосредственно в сам профиль, конденсат собирается там. Наличие ручки-клапан позволяет исключить образование конденсата и улучшить воздухообмен в холодное время года.
3. Если работает принудительная вентиляция, то установка клапана позволит создать дополнительные комфортные условия и полностью исключить застой отработанного воздуха.
4. Клапан-ручка – это конструкция с прямоточной подачей чистого уличного воздуха в помещение. При прямоточном поступлении воздуха в зимний период клапан не будет промерзать из-за отсутствия конденсата.
5. С улицы будет поступать только очищенный воздух, ведь на клапан устанавливается фильтр для очистки воздуха, способный удалять даже аллергены. Такой фильтр не доставит много хлопот: даже в душном мегаполисе его придётся заменять не чаще чем несколько раз в год.

Подобный метод является новинкой в мире вентиляционных систем для ПВХ-конструкций, поэтому не все специалисты знают о его существовании и о возможностях его установки.

Это не значит, что установить клапан самостоятельно сложно. Конструкцию можно приобрести в крупных строительных магазинах, в комплекте к ней обязательно идёт инструкция. Следуя правилам сбора и сверления профиля, можно легко монтировать вентиляцию за несколько минут.

Окна с гребёнками

Наиболее удобный способ проветрить квартиру – открыть окно. Но полностью открытое окно зимой может привести к негативным последствиям для всех членов семьи и для самого дома. Поэтому разработчики оконных конструкций изобрели гребёнки, осуществляющие ступенчатое проветривание в любое время года.

Гребёнка – это регулятор, который помогает зафиксировать окно в нескольких положениях. Регулятор можно установить как уже на установленное ранее окно, так и заказать при первоначальном монтаже оконной конструкции.

Такая система устанавливается без мощи специалистов за несколько минут и не требует больших денежных затрат, и результат превосходит все ожидания. Это делает проветривание при помощи гребёнок самым популярным методом улучшения вентиляции в доме.

как сделать эффективную систему

Независимо от того, делается вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Вы можете самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большую часть работ, что приведет к значительной экономии средств. А как это сделать — подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организации притока свежего воздуха.

Содержание статьи:

• Нормативные требования к вентиляции квартир
  • Правила расчета минимального воздухообмена
  • Как обеспечить циркуляцию воздуха?
• Создание условий для работы вытяжки
  • Проверка работы вентиляционной шахты
  • Установка вытяжных отверстий
• Управление притоком
  • Снижение герметичности оконных блоков Установка вентиляции стен
  • 10014
• Монтаж канальных систем воздухообмена
  • Основные правила проектирования воздуховодов
  • Особенности монтажа пластиковых коробов
• Выводы и полезное видео по теме

Поскольку Нормативные требования к вентиляции4 квартир 90 непосредственно влияет на качество жизни, проведены научные исследования по определению ее оптимальных параметров, результаты которых отражены в нормативных актах.

Основным документом, регламентирующим организацию вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуальная редакция СНиП 31-01-2003 .

Правила расчета минимального воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать, используя данные таблицы 9.1. СП 54.13330.2016 .

В расчетах нельзя просто суммировать цифры. Для жилых помещений под воздухообменом понимают поступление воздуха извне и его отток в кухню, ванную и т. д., а для технических помещений — приток из жилых помещений и выпуск за пределы квартиры.

Следовательно, необходимо отдельно рассчитать необходимые объемы притока и отвода, чтобы в результате взять максимальное значение этих двух величин.

Есть одно предостережение. Проектировщик многоквартирного дома обязан рассчитать величину притока для расчета теплового баланса, а значение вытяжки для расчета параметров вентиляционных установок.

Жильцы квартир вправе по своему усмотрению осуществлять вентиляцию меньшей мощности, что и происходит в подавляющем большинстве случаев.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Необходимо провести для понимания необходимой мощности вентиляционных устройств

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Подробный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественной циркуляции воздуха необходимо обратить внимание на следующие показатели:

• избыточная влажность воздуха (можно измерить с помощью гигрометра) — выражается в появлении грибка на стенах и потолке, т.к. а также запотевание оконных стекол зимой;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) — выражается в затруднении дыхания у всех людей, находящихся в квартире.

Если такие эффекты можно наблюдать по всей квартире, то это означает отсутствие общеприточно-вытяжной вентиляции. Если они возникают в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность — основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно п. 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха должен быть обеспечен в жилые помещения и кухню, а вынос из кухонь, санузлов и уборных.

В этом случае недопустимо попадание воздуха из технических помещений в другие части квартиры. Его нужно вести прямо к вентиляционной шахте.

Таким образом, довольно легко составить схему движения воздуха в зависимости от планировки квартиры, когда в помещения с окнами он будет поступать извне, а отток будет происходить в местах выхода вентиляционных шахт выход.

Пример схемы движения воздуха в типовой квартире с двумя выходами в вентиляционные шахты, расположенные на кухне и в ванной

Движение воздуха между помещениями квартиры должно происходить при плотно закрытых дверях.

Для этого можно сделать следующее:

• установка специальных вентиляционных отверстий, представляющих собой обычные отверстия в дверях, закрытые специальными декоративными элементами;
• применение дверной коробки без порога, что позволяет оставлять зазор высотой 5-10 мм между полом и закрытой дверью;
• Владельцы домашних кошек часто вынуждены устанавливать в межкомнатных дверях люки, которые одновременно служат и вентиляционным отверстием.

Порядок организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточно прост. Для этого с помощью дрели или электролобзика вырежьте отверстия, в которые на клей будут посажены специальные кольца.

Либо можно сделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери саморезами.

Для того, чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой, вам понадобится только электролобзик и клеевой пистолет

Прорезать вентиляционные отверстия в пластиковой или стеклянной двери достаточно сложно. Для этого нужна сноровка и специальный инструмент, иначе велик риск повредить дверь, а также возможно получить серьезную травму.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создать в помещении положительный микроклимат. Поэтому в любом доме есть специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением исправного функционирования вытяжной вентиляции, можно выполнить самостоятельно без привлечения специалистов.

Проверка работы вентиляционной шахты

Поступление свежего воздуха в квартиру может происходить в разных местах, а удаление — через одно или два отверстия, ведущие в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого прикрепите лист обычной бумаги к вентиляционной решетке, полностью закрывая ее.

При нормальном потоке воздуха бумага прилипает к выпускному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Небезопасно проверять тягу в вентиляционной шахте открытым пламенем. Накопившаяся пыль или утечка газа могут привести к пожару.

Чтобы выяснить основную причину плохой тяги, откройте окно или входную дверь, ближайшую к отверстию, и снова прикрепите лист к решетке.

В этом случае возможны два варианта:

• если бумага «прилипла» к решетке, это означает недостаточный приток воздуха при закрытых окнах;
• если поток остается настолько слабым, что не может удержать бумагу, то проблема в вентиляционной шахте или в ответвлении, которое к ней ведет.

Если недостаток воздухообмена возник из-за проблем с вентиляционной шахтой, необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото

Это, пожалуй, самый простой, но небезопасный способ проверить тягу в шахте. В случае протечки там скапливается горючий газ, а пламя может вызвать взрыв

Еще один простой способ проверить тягу в вентиляции – поднести лист бумаги к вытяжному каналу. Если есть тяга, лист должен плотно прижиматься к решетке. Если этого не произошло — требуется очистка системы

Самый надежный способ проверки тяги — использование специальных приборов — анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте

Очень часто причиной плохой работы вентиляции является грязная решетка на вентиляционном канале. Во избежание проблем решетку необходимо регулярно очищать от скопившегося жира и грязи

Проверка вентиляции огнем

Проверка тяги бумажкой

Тест шахтного тягового инструмента

Грязная вентиляционная решетка

Несмотря на то, что их много советы в интернете по очистке шахты своими силами, это не нужно по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводятся на специальном оборудовании;
• даже при обнаружении засора его не получится сдуть бытовым феном или пылесосом, а при попытке пробить препятствие можно повредить шахтную коробку;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• Самовольное изменение конфигурации шахты (например, расширение или удаление выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и незамедлительно устранять возникшие неполадки. Шахта является общедомовой собственностью, поэтому все работы должны выполняться за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, оборудования и оборудования. Со стороны квартиры данная процедура не может быть качественно реализована

На нашем сайте есть и другие статьи с подробными инструкциями по проверке вентиляции в квартире и отзывами о том, как устранить проблему:

Установка вытяжных отверстий

Отверстия, ведущие к вентиляционной шахте, закрыты специальным пластиком решетки, имеющие декоративное и функциональное назначение. Обычно в месте установки вставляются заглушки и затем конструкция монтируется на саморезы.

При облицовке стены можно приклеить легкую сетку силиконовым герметиком, минимизируя риск повреждения плитки.

При недостаточной скорости истечения при естественной циркуляции приобретается и устанавливается решетка со встроенным вентилятором лопастного (осевого) типа. Крепление такого устройства к стене необходимо производить только саморезами.

При покупке вентилятора следует обратить внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, кабель питания лучше кинуть заранее, даже если установка вентилятора не планируется. В противном случае тогда вам придется осуществлять внешнюю прокладку силового кабеля, что негативно скажется на дизайне помещения.

Поскольку нет необходимости в постоянной работе вентилятора, для него устанавливается отдельный выключатель. Схема подключения вентилятора к сети при включении лампы – популярный вариант для ванных комнат.

Есть более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией. .

Схема включения вентилятора одновременно с осветительными приборами элементарна. При наличии навыков электрика ее воплощение не составит труда

Любое отверстие, ведущее в вентиляционную шахту, должно быть установлено. Защищает помещение от изменения направления воздушных потоков и воздуха из шахты, что зачастую не соответствует санитарным нормам.

Реверс может возникать по следующим причинам:

• постепенное сокращение живого сечения шахтного канала в результате засорения;
• резкое уменьшение живого сечения шахтного канала в результате попадания постороннего предмета;
• увеличен приток воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Фотогалерея

Фото

Самый популярный способ закрыть вентиляционное отверстие – установить на него пластиковую решетку.

Из-за постоянной повышенной влажности в ванной не всегда справляется естественная вентиляция. Поэтому рекомендуется дополнительно установить канальные вентиляторы

Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием, куда вставляется труба, идущая от вытяжки

Кроме вентиляционных решеток, выполняющих скорее декоративную функцию, на вентиляционном канале должен быть установлен обратный клапан, который предотвратит попадание воздуха из шахты в квартиру

Вентиляционные решетки

Установка канального вентилятора в ванная комната

Вытяжка на кухне

Обратный клапан для вентиляции

Приток свежего воздуха

Новейшие домостроительные технологии, а также активное использование пластиковых окон надежно защищают современное жилье от замерзания и сквозняков. Наряду с этим возникает проблема нехватки свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточная вентиляция в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах воздух поступает в помещения в основном через щели в оконных рамах. Поэтому организация прохода воздуха через элементы пластиковых окон и балконных дверей признана одной из распространенных способы создания достаточной приточной вентиляции.

Для окон оптимальное решение — установка при установке оконного блока.

Приточный клапан устанавливается в верхней части оконной рамы. Входящий холодный воздух устремляется вниз и смешивается с более теплым воздухом помещения

Установка приточного клапана обсуждается на этапе заказа. Если окно уже установлено, то устройство воздухопропускания можно реализовать самостоятельно, однако процедура эта довольно трудоемкая и специфическая, именно поэтому ее лучше доверить профессионалам.

Также существует несколько методов уменьшения герметичности окна, основанных на частичном удалении уплотнителя:

• Уплотнительную часть сделать съемной, чтобы ее можно было поставить обратно в случае сильного ветра.
• В нижней части снаружи окна и в верхней внутри удалить мелкие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной рамой, нагреваться и выходить в помещение.

Однако это крайние меры: их нельзя часто использовать в зимний период из-за образования конденсата, его замерзания с образованием льда и выхода из строя механизма фиксации положения окна.

Фотогалерея

Фото

Ручной регулируемый клапан

Автоматический клапан на окно

Ручка приточного клапана

Приточный клапан на деревянное окно

Установка настенной вентиляции

С точки зрения простоты и эффективности вентиляции самостоятельный монтаж, лучшим решением будет установка настенного приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный стеновой клапан позволяет регулировать мощность воздушного потока и защищает дом от пыли и шума

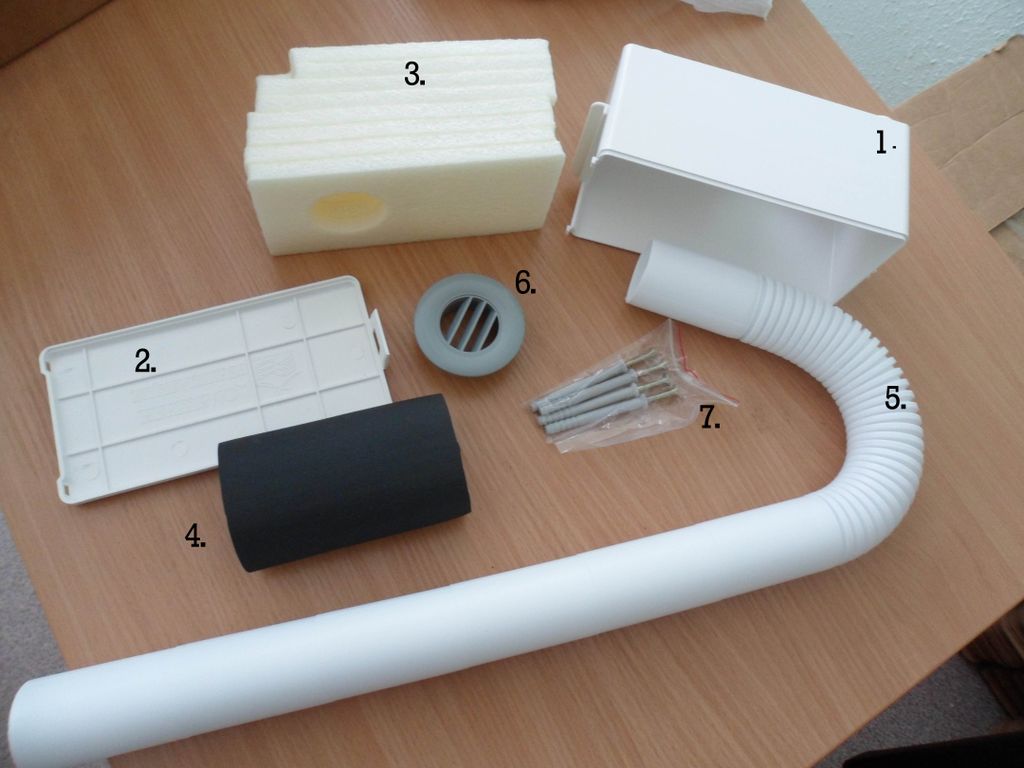

Процедура установки настенного клапана следующая:

1. В стене необходимо просверлить отверстие с небольшим наклоном наружу. Для кирпичных стен подойдет обычная дрель, а вот для панельных домов придется использовать процедуру алмазного сверления. В этом случае целесообразно использовать пылесос с водосборным кольцом.
2. Вставьте воздуховод и правильно изолируйте его, иначе клапан может замерзнуть. В качестве материала может использоваться минеральная вата и пенополиуретан.
3. Прикрепите корпус клапана, отметьте точки крепления, просверлите отверстия и вставьте дюбели. Надев корпус, прикрутите его к стене.

Наконец, установите внешнюю решетку. Здесь необходимо соблюдать меры безопасности.

Фотогалерея

Фото

1 этап — разметка и сверление отверстий

2 этап — теплозвукоизоляция отверстия

3 этап — установка декоративных решеток

4 этап — установка клапанной головки

Рекомендуем также прочитать другую нашу статью, в которой описан пошаговый процесс. .

При выборе места установки клапана необходимо учитывать следующие моменты:

• простота и безопасность установки наружной решетки для квартир, расположенных не на первом этаже;
• правильное размещение внутренней головки клапана с точки зрения дизайна помещения;
• возможность подогрева поступающего воздуха от стационарных отопительных приборов.

Поэтому самым популярным местом для установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используйте клапаны со встроенными вентиляторами. Однако они требуют подачи электричества и издают некоторый шум, особенно слышный ночью.

Установка двух-трех устройств, обеспечивающих естественный приток воздуха, проще и дешевле, чем установка настенного приточного клапана с вентиляцией

Кроме приточного клапана, оснащенного вентилятором, можно подключить увлажнитель и для поддержания благоприятного микроклимата в жилом помещении номер.

Однако их необходимо грамотно вписать в дизайн помещения, так как вся конструкция будет занимать намного больше места, чем головка обычного устройства.

Монтаж канальных систем воздухообмена

При монтаже канальных систем вентиляции или вытяжек применяют специальные воздуховоды или гибкие гофрированные трубы.

Также нужны для перемещения воздуха из технических помещений на удаленный вход в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно самостоятельно.

Основные правила проектирования воздуховодов

Для квартир нет необходимости использовать металлические вентиляционные воздуховоды, рассчитанные на прохождение воздуха с большими скоростями и работу при минусовых температурах. Пластиковые ящики просты в установке и легко вписываются в дизайн любого помещения.

Вы можете найти множество предложений. различающиеся по цвету, площади сечения, форме, способу соединения секций и способу крепления к стенам и потолку.

Наличие большого количества фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой поперечного сечения с технической точки зрения не принципиален.

Площадь поперечного сечения следует выбирать такой, чтобы скорость потока не превышала 2 м/с. В противном случае в канале возникнут шумы, а увеличение сопротивления приведет к быстрому износу оборудования.

Размер пластикового вентканала для квартиры необходимо выбирать таким образом, чтобы расход воздуха при максимальной нагрузке составлял от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество витков , сужения и переходы, увеличивающие аэродинамическое сопротивление движению потока, создают шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного канала легкие, поэтому при креплении не требуют особых действий.

В зависимости от расположения монтаж осуществляется следующим образом:

1. Внутри шкафов элементы крепятся струбцинами к стенкам шкафа. В местах прохода через стены и перегородки вводят пенопласт или пенопластовые вставки для предотвращения дребезжания при работе системы.
2. Над шкафами элементы крепятся с помощью любых держателей и шурупов.
3. Конструкция крепится к стене и потолку с помощью специальных хомутов, которые можно приобрести для любого размера канала. Расстояние между креплениями должно быть не более 1 метра.

Сразу после установки вентиляционного канала, который впоследствии будет скрыт за натяжным или натяжным потолком, необходимо проверить его работу при максимально возможном расходе воздуха. Обнаруженные проблемы проще исправить сразу, пока доступ к системе затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому самостоятельные растворы

лучше не использовать Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности конструкционных швов.

Для этих целей не обязательно использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если разгерметизация все же произошла, и нет возможности демонтировать воздуховод для ее устранения, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Порядок обеспечения вентиляции через межкомнатные двери:

Сочетание естественной и принудительной вентиляции с тройником и обраткой клапан:

Проверку качества воздухообмена в квартире и большую часть работ, связанных с обеспечением нормальной циркуляции воздуха, можно выполнить самостоятельно. Однако для установки сложного оборудования или выполнения работ, связанных с риском, лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо разбираетесь в теме? Может быть, вы заметили неточность или ошибку в рецензируемом материале? Пожалуйста, напишите нам об этом в комментариях.

Или у вас возникли трудности с организацией венсистемы и вы хотите уточнить некоторые моменты? Обратитесь за советом к нашему инженеру — мы постараемся вам помочь.

Должны ли все портативные кондиционеры выбрасываться через окно?

Перейти к содержимому

В течение пяти лет мы тестировали лучшие портативные кондиционеры и узнали все об универсальности и недостатках вентиляционных шлангов. Эти блоки переменного тока похожи на автономные тепловые насосы: они собирают тепло из комнаты и отправляют его куда-то еще через вытяжной вентилятор. Но портативные кондиционеры не нужно выбрасывать через окно, если вы можете найти другой способ отводить тепло наружу. Ниже мы описали четыре других способа вентиляции портативного кондиционера.

Общие советы по вентиляции портативных кондиционеров

Двумя наиболее распространенными проблемами с вентиляционными отверстиями портативных кондиционеров являются перегнутые шланги и негерметичные уплотнители окон.

Если вы обнаружите, что ваш шланг переменного тока нагревается, убедитесь, что вы обеспечиваете кратчайший и прямой путь для движения воздуха. На фото выше показан пример шланга со слишком большим количеством изгибов. Даже если вам придется удлинить шланг, чтобы сделать его более прямым, изгибы задерживают больше тепла, чем длина.

Вы также должны использовать пенопластовую ленту, прилагаемую к вашему кондиционеру, на краях кронштейна, чтобы обеспечить плотное прилегание, и проверить вокруг вентиляционного отверстия на наличие сквозняков. Если вы не можете добиться полной герметизации окна за счет собственного давления на пену, вы также можете добавить съемный герметик или уплотнительную ленту для окон. Ознакомьтесь с нашим руководством по теплоизоляции окон, чтобы узнать больше о способах защиты от проникновения тепла.

Нужно ли выходить на улицу?

Портативный кондиционер использует вентиляционный шланг для отвода тепла, поэтому выведение его наружу имеет смысл почти в каждом случае. Если тепло от вытяжного вентилятора может вернуться через воздухозаборник кондиционера, вы тратите деньги впустую.

В большинстве случаев, когда вентиляция снаружи невозможна, гораздо более эффективным способом распространения тепла внутри здания и обеспечения комфорта людей будет вентилятор. Смотрите наш обзор лучших вентиляторов башни здесь.

Однако, если у вас есть часть здания, которая сильно нагревается и вы не можете выводить воздух наружу, переносной кондиционер также может поглощать тепло из этой области и перемещать его в другое место внутри здания.

Вы можете отводить тепло через воздуховоды возврата холодного воздуха здания непосредственно в центральную систему охлаждения, но только до тех пор, пока в этой системе достаточно мощности для его поглощения. Как правило, если ваша центральная система не может справиться с дополнительным теплом в помещении, просто перенаправляя количество воздуха, выходящего из вентиляционных отверстий, большинство специалистов по ОВКВ предупреждают, что вы только усугубите ситуацию, добавив портативное устройство.

Наиболее частая причина использования переносного кондиционера без вентиляционного отверстия на улице — охлаждение компьютерных серверных стоек — в этом случае не так важно эффективно снизить температуру в помещении, как обдувать холодным воздухом непосредственно самые горячие компоненты компьютера.

Режим осушителя

Если вам необходимо использовать портативный кондиционер без выпускной вентиляционной трубы, установите его в режим «осушения» или «осушителя» и подсоедините садовый шланг к верхнему сливному отверстию, чтобы вы могли собирать конденсат. в ведре или стоке в полу. В обычных режимах охлаждения портативные кондиционеры испаряют собранную воду и отправляют ее наружу, но просто циркулировать влажность снова и снова — пустая трата электроэнергии.

Варианты вентиляции портативного кондиционера

Комплекты удлинителей для дверей патио

Дверь патио работает так же, как раздвижное окно, но ни один из протестированных нами портативных кондиционеров не поставляется с достаточным количеством кронштейнов, чтобы заполнить 78-дюймовый открытие двери патио.

У вас есть несколько вариантов расширения оконного комплекта, который входит в комплект поставки вашего устройства:

• Используйте картон, стеновую панель, фанеру или акриловые листы, чтобы сделать свой собственный наполнитель
• Купите полный комплект двери патио, подобный этому
• Купите дополнительные комплекты, чтобы получить дополнительные удлинители — обратите внимание, что для дверей патио вам придется купить более одного дополнительного комплекта, чтобы получить необходимую высоту, и они дорогие

Удлинитель «Сделай сам» — это вариант, который будет выглядеть и работать лучше всего, если у вас есть материалы и инструменты для резки прямых кромок. Вам может казаться, что вы не можете сделать что-то, что выглядело бы достаточно хорошо, чтобы простоять у двери вашего патио все лето, но помните, что пластиковые детали, включенные в заводской комплект, довольно уродливы. Водонепроницаемые материалы важны, если вы думаете, что забудете снять кронштейн, когда пойдет дождь.

Покупка большего количества заводских оконных комплектов означает, что все будет скользить вместе с тем, что у вас есть, но эти комплекты трудно найти и они дорогие. Убедитесь, что у вас достаточно деталей, прежде чем тратить более 30 долларов на дополнительные комплекты.

Вторичные комплекты дверей патио могут быть лучшим решением для некоторых людей, но найти тот, который точно подходит для шланга, который у вас есть, может быть невозможно. К счастью, заклеить воздуховод лентой несложно.

Что бы вы ни использовали, вы можете закрепить кронштейн в дверной раме с помощью двустороннего скотча (или ленты с липучкой, если вы будете снимать его, чтобы запереть на ночь), чтобы он не падал каждый раз, когда вы нужно открыть дверь.

Вы можете использовать дюбель, палку или купленную в магазине защитную планку, чтобы держать дверь во внутренний дворик закрытой, хотя она не так надежна, как запертая дверь.

Вентиляция через распашную дверь

Случаи, когда вы можете извлечь выгоду из вентиляции портативного кондиционера через дверь, не являются обычными, но есть несколько случаев.

Если у вас есть входная дверь, но нет окон, лучше закрыть дверь пластиковыми листами, чем сверлить дыру в стене. Гаражные ворота были бы похожим случаем и, в некоторой степени, ванной комнатой с вытяжным вентилятором.

Если вы используете кондиционер только для того, чтобы справляться с сильным нагревом от чего-то вроде серверной стойки во внутренней комнате без окон, может иметь смысл выводить воздух через дверь на короткие промежутки времени. Каждый раз, когда вы вентилируете внутреннее пространство, вы должны следить за температурой в помещении, куда вы направляете тепло, чтобы ничего не перегреть.

Заклеить дверь пластиковой пленкой и лентой несложно, но не существует элегантных готовых решений, позволяющих легко снимать и повторно использовать этот уплотнитель несколько раз в день. Если у вас есть металлическая дверь и рама, магниты, приклеенные к пластиковому листу, работают достаточно хорошо.

Вентиляция через стену

Если у вас есть возможность установить вентиляцию сушилки с помощью пилы и дрели, вы можете выполнить те же действия, чтобы вентилировать переносной кондиционер через стену. Просто обратите внимание, что в большинстве портативных кондиционеров используются 6-дюймовые вентиляционные шланги, а вентиляционные фитинги для сушилок обычно 4-дюймовые.

Как и в случае с оконным комплектом, самое главное в этой установке — обеспечить свободный путь для воздуха, а уплотнение должно быть плотным. К счастью, бег прямо через стену означает, что вы можете удалить большую часть изгиба вытяжного шланга, что поможет повысить эффективность.

Если вы настраиваете специальные вентиляционные отверстия для кондиционера с двумя шлангами, вам не нужно получать всасываемый воздух прямо рядом с вытяжным каналом или даже из той же стены. Просто помните, что преимущество наличия второго впускного шланга заключается в том, что вы не используете прохладный воздух в помещении для теплоотводящего выхлопного потока. Если вы используете вентиляционные отверстия сушилки, убедитесь, что вы сняли одностороннюю заслонку и используете какой-либо экран или сетку, чтобы предотвратить попадание предметов внутрь.

Вентиляция через оконные створки

Если вместо раздвижного окна у вас есть распашное или поворотное окно, комплект, входящий в комплект портативного кондиционера, не закроет верх и низ этого отверстия.

Как и в случае с распашной дверью, вы можете либо разрезать пластиковые, деревянные или картонные листы, чтобы заполнить эти зазоры, либо купить послепродажный комплект виниловых уплотнителей, подобный этому.
