Самодельная умная wi-fi розетка
В этой статье я расскажу вам, как собрал умную wi-fi розетку.
Шаг 1: Материалы
Для сборки вам понадобятся:
- ESP8266 (пойдет любая версия)
- модуль реле 5В
- AMS1117 (линейный регулятор с малым падением напряжения)
- 1К резистор
- сдвоенная розетка
- настенный корпус
- подрозетник
- 5В зарядное устройство от телефона
- кабель питания
Для программирования микроконтроллера ESP8266 вам понадобятся:
- адаптер FTDI Usb 3,3 В
- повода-коннекторы
Шаг 2: Предупреждение!
Высокое напряжение опасно для здоровья и жизни!! Пожалуйста, будьте осторожны. Если вы не знакомы с техникой безопасности при работе с высоким напряжением, обязательно ознакомьтесь с ней. Я вас предупредил.
Шаг 3: Делаем блок питания
Я решил просто припаять провода к основному входу и использовать шнур USB для выхода. Все компоненты, которые будут находиться под высоким напряжением, я поместил в корпус адаптера. Я аккуратно вскрыл его канцелярским ножом.
Я заменил провод от входа на чуть более длинный провод. Еще я убрал коннектор USB, потому что это соединение занимает слишком много места. После этого я собрал все обратно в корпус.
Шаг 4: Проводка для высокого напряжения
Для питания я взял силовой кабель от компьютера.
Я собираюсь фазу подключить вместо нейтраля.
Я решил убрать одну из пластин, разделяющих два гнезда розетки. Это позволит оставить одну розетку всегда включенной, а другую можно будет включать и выключать с помощью реле.
Шаг 5: Подключаем микропроцессор и реле
Схема проводки достаточно проста, поэтому я решил обойтись без печатной платы, а просто спаять все вокруг ESP8266.
Модуль вай-фай я установил ESP12, но подойдет любой линейки ESP.
Кнопочные выключатели и адаптер FTDI-Usb будут нужны для программирования микроконтроллера. Для этого на модуле сделаны штыревые коннекторы:
- Ground
- RX
- TX
- GPIO0 (замыкается на землю при включении питания, чтобы перевести контроллер в режим программирования)
- Reset (перезапуск, опционально)
На фото видно, что я спаял всю проводку вокруг модуля реле, вместо того, чтобы установить реле на макетную плату. Линейный регулятор AMS1117 и микропроцессор ESP8266 я установил вокруг модуля реле. Провода достаточно жесткие, чтобы удержать модуль вай-фай на месте. Напряжение 3В от линейного регулятора выводится на средний штырь И на теплоотвод, так удобнее фиксировать модуль вай-фая на месте.
Шаг 6: Программирование
Что касается программного обеспечения, выбор у вас обширен. Простейшая программа, что я нашел – Blynk. Скачайте бесплатное приложение для Android или iPhone, зарегистрируйтесь и получите аутентификатор.
В программе Arduino IDE откройте Менеджер библиотек (Скетч> Включить библиотеку> Управление библиотеками) чтобы установить библиотеку Blynk. Файл> Образцы> Blynk> Платы и шилды> ESP8266_StandAlone
Пропишите в скетче ваш аутентификатор, SSID (имя) вашего домашнего вай-фая и пароль.
Заземлите GPIO0 (можно временно припаять провод на землю, или с помощью переключателя), и включите питание, чтобы перевести контроллер в режим программирования. Как только загрузка будет завершена, можно отсоединить USB-шнур.
В приложение Blynk настройте кнопку и на этом ваша работа над умной розеткой завершена!
Очередная «умная» розетка своими руками. Часть 1 / Хабр
Да, да, да. Еще одна. Понимаю, всем надоело. Но очень уж хотелось сделать самому, свою собственную «умную» розетку, с лото и курсистками. Встраиваемую (в доме — скрытая проводка). С управлением через WiFi (локально) и Интернет (глобально). С получением текущего статуса (в перспективе — с информацией о потреблении). С подключением нескольких розеток в одном блоке (до четырех). С датчиками температуры, освещенности и присутствия. С видеокамерой, в конце концов! Первая часть — просто проверяем общую работоспособность схемы. По сути — некий аналог WeMo Switch, только встраиваемый в стандартный подрозетник и потому не привязанный к какому-то определенному дизайну (чтобы вписаться в любой уже существующий интерьер).Итак, чего хочется? Хочется управлять независимо каждой из четырех розеток (у меня дома в одной из комнат розетки объединены в блоки по два двухрозеточных модуля вплотную друг к другу, в двух стандартных пластиковых подрозетниках соответственно). К одному из таких блоков подключены все агрегаты (освещение, насос фильтра, нагреватель, компрессор) аквариума с красивым парчовым сомиком, вот ими и будем управлять. Сомик вот такой, если что (картинка для привлечения внимания):
Итак, что нам надо?
1. Получать команды через WiFi и выдавать соответствующие управляющие сигналы на замыкание контактов. Т.е. нужен модуль контроллера с WiFi. Поскольку у меня есть наша платка на AR9331 (рояль в кустах, да: собственно, изначально и хотелось ее в реальном деле опробовать), она и будет таким контроллером.
2. Реле на 16A 220V. Чтобы не заморачиваться — взял готовый модуль от Амперки. Заодно там и светодиод есть для индикации режима работы розетки.
3. Питать эти два модуля напряжением 5V. Разобрал компактный блок питания с разъемом USB.
4. Подрозетник глубиной 60мм.
5. Собственно розетка (пока для экспериментов взял первую попавшуюся в соседнем хозяйственном магазине):
6. Светодиод для индикации режима работы розетки (On/Off). Нашел у себя в тумбочке зеленый и красный. Сначала хотел использовать зеленый (цвет больше нравится), но он оказался недостаточно ярким, так что в результате взял красный.
Прикинул схему (примитивная, да):
Разложил компоненты:
Нарезал проводов, запаял:
Отрезал куски термоусадочных трубок, заизолировал модули:
Запихал все в подрозетник, подсоединил кабель, подключил к розетке. Пока в стенку еще рано пихать, надо на столе отладиться.
Чтобы светодиод был виден получше, тонким жалом паяльника проделал небольшое отверстие в розетке.
Испытательный стенд готов.
Софт для первоначальной простой проверки взял из поста ув. Ariman’а.
Ну что же… Как ни удивительно, но все работает. Реле щелкает, светодиод моргает, электричество в розетку подается. Первый шаг сделан. Времени ушло где-то часа полтора в общей сложности. Денег:
1. Контроллер на AR9331 — не знаю даже, как оценивать. Пусть будет 750р — по такой цене мы его продавать собираемся, когда партию сделаем.
2. Модуль реле — 290р.
3. Блок питания — ну, пусть будет 200р (видел в переходе подземном по такой цене, мой-то у меня уже пару лет валялся).
5. Розетка — 120р.
Итого: 1405р.
Теперь надо довести до ума софт (прежде всего — прошивку). Об этом — в следующей части, если народу будет интересно. А потом буду подключать датчики и еще три модуля реле, чтобы управлять четырьмя розетками, а не одной.
P.S. Видеокамеру подключил — работает, куда она денется? Но надо ее как-то в интерьер вписывать, еще не придумал — как… И в плане софта — надо поток в Интернет научиться транслировать, а не только в локалку.
преимущества работы системы «Умный дом» и принцип работы управляемых розеток
WI-FI розетки являются частью «умного дома» и с каждым годом их активно устанавливают в современных домах, что объясняется практичностью и комфортом, который создает изделие.
wi fi розетки: современные технологи
Умная розетка с каждым годом набирает популярность. Больше не придется беспокоиться выключена ли розетка, процесс контролируется с телефона и не заходя домой.
Достаточно запустить приложение, и иметь подключение к интернету. wi fi прибор позволит подключить или отключить технику на расстоянии. На выбор потребителей представлены десятки моделей разных производителей. Выбор напрямую зависит от конструкции и предпочтений потребителя.
Практичность
Розетка создана, чтобы управлять электроприборами в доме на расстоянии. Работа осуществляется за счет подсоединения через Wi-fi. Устройство практичное и станет помощником по дому: обеспечит защиту от пожара, позволит сэкономить на электроэнергии и обеспечить максимальный комфорт.
Разновидности и характеристики
Принцип действия розетки одинаковый, единственное чем отличаются модели – по конструкции. Производители предоставляют накладные и встраиваемые модели. Еще на этапе планирования дома важно определиться какая розетка будет использоваться.
Накладная
Выглядит как переходник с одним разъемом. Конструкция предполагает наличие таких составляющих: индикатора, кнопки выключателя, модуля wi-fi, упаковано в пластиковый корпус.Некоторые модели оснащены датчиками влажности, таймером, видеокамерой. Такая модель легко заменит уже существующие розетки и не требует дополнительных ремонтных работ.
Встраиваемая
Предназначены для скрытой установки, с монтажом во время ремонтных работ. Задача такого варианта – заменить обыкновенную электрическую точку. Корпус выполненный из термостойкого пластика защищает потребителя от выделения вредоносных галогенов. За счет жаропрочности в 748 градусов, производители гарантируют безопасность устройства.
Как работает Вай Фай от розетки?
Работа контролируется встроенным микропроцессором. Процессор координирует работу с управляющим устройством – гаджетом с установленным приложением. На рынке представлены и более сложные модификации с сетевыми адаптерами на 4 разъема, но такие варианты не всем подходят.
Вай Фай от розетки позволяет выполнять такие функции:
- Влючать и отключать электроприборы на расстоянии.
- Контролировать количество используемой электроэнергии.
- Перезагружать электроприборы.
- Устанавливать таймер для управления устройствами.
- Наличие датчика температуры обеспечивает пожаробезопасность.
Перед подключением прибора, стоит убедиться в том, что его мощность ниже мощности розетки. Такая информация предоставляется в техническом паспорте оборудования.
Принцип работы «умной» wi fi розетки
При соединении розетки с роутером прибор получает уникальный IP-адрес. Закрепленный адрес позволяет связываться с другими объектами через интернет. Сигнал кодируется, что позволяет защитить устройство от несанкционированного доступа. Настройки хранятся на сервере или в устройстве. В первом случае статистика и данные сохранны надёжно, а вот во втором, при разрыве связи потребуется их восстановление.
Программы находятся в свободном доступе и устанавливаются на управляющее устройство – любой современный гаджет.
С датчиком температуры воздуха
Устройство с термодатчиком обойдутся дороже других альтернатив, но они обеспечат безопасность для вашего дома. Датчик делает замеры и контролирует показатели температуры окружающей среды. Если фиксируется превышение нормы, что может быть причиной пожара или короткого замыкания. Умный прибор моментально отключит приборы от питания и отправит сообщение владельцу смартфона.
Настоящие паникеры будут всегда в курсе состояния приборов в доме и не придется переживать выключено ли все или нет.
Управление «умный дом»
Концепция «умного дома» появилась давно. Владелец такого дома управляет оборудованием, используя программу, установленную в телефоне. Чтобы начать использовать розетку, необходимо завести в «облаке» аккаунт, что рекомендует производитель.
Если этого не сделать, то пользователю будут доступны только базовые функции – включения и выключения электроприборов. Дополнительный функционал будет доступен после регистрации.
После запуска приложения для умных устройств, добавляется гаджет. Каждая умная розетка подписывается именем и загружается изображение. Такой подход упрощает навигацию по дому, особенно если таких приборов много.
Управление некоторыми моделями возможно за счет популярных голосовых ассистентов Amazon Echo и Google Home. Но команды подаются на английском языке. Управление «умный дом» позволяет создавать расписание и включать режим «Away», который позволяет сымитировать присутствие хозяев в доме, когда их на самом деле нет.
Приборы часто отслеживают показатели электропотребления, что позволяет делать прогнозы по расходам на этот ресурс. Такое умное устройство позволяет контролировать другие приборы, жизнь становиться комфортнее.
Правила эксплуатации
Работает розетка в диапазоне 100 – 240 В, с показателем выходной мощности от 2 до 4 кВт. Такие параметры позволяют подключить устройства с большими кратковременными нагрузками. Речь идет об обогревателях или кухонном комбайне.
Каждый производитель предоставляет индивидуальную инструкцию к приборам, но принцип работы их одинаковый. Отличие заключается только в наличии дополнительных функций.
Установите на гаджет специальное приложение и проверьте подключение к интернету.
Программное обеспечение подбирается по QR-коду на упаковке от розетки.
В программе необходимо установить поиск устройства. Для подключения вписывается специальный пароль. Только после этого wi-fi прибор будет подключен к сети и готов к работе.
После проведения всех настроек подключите прибор, который будет работать от розетки. Индивидуальные настройки под каждый прибор проводятся согласно инструкции к устройству. Чтобы спросить настройки, нажимается кнопка включения/выключения на шесть секунд.
Преимущества и недостатки
Современный прибор позволяет контролировать работу техники в доме на расстоянии. В остальном к преимуществам стоит отнести:
- Дополнительный функционал в виде таймера или подсветки.
- Контроль одной точки с 40 гаджетов.
- Простота эксплуатации и монтажа.
- Оптимальные размеры.
- Наличие датчика температуры, производство из огнеупорного материала.
- Дальность приема от 50 метров.
К недостаткам современного устройства же стоит отнести:
- При отключении электричества сбиваются все настройки.
- Некоторые модели могут быть не совместимы с роутером.
- Wi-fi розетка реагирует на свой часовой пояс, что стоит учитывать при выборе производителя.
- При аварийном сбое устройство выключается.
- Без соединения с интернетом невозможно управлять розеткой на расстоянии.
Розетка с вай фай управлением: срок службы
Каждый производитель указывает гарантийный срок службы. Такие модели работают не меньше обычных розеток. При необходимости они легко демонтируются и устанавливаются новые. Китайские модели проработают до года, а вот европейские производители дают гарантию на три, а то и больше лет. В действительности реальный срок эксплуатации таких розеток значительно больше. Поэтому стоит выбрать модель чуть дороже, но качество материалов обещает долгий срок эксплуатации.
Wi-fi розетка – часть умного дома, которая создана для обеспечения максимального комфорта жильцов. Устройство является простым примером домашней автоматизации, которая последние годы становится попопулярнее. Задача розетки выполнить три возложенные функции – обеспечение безопасности в доме от несанкционированного загорания, обеспечение экономии электроэнергии и повышение условий комфорта.
Устройства представлены двумя моделями – накладными и встраиваемыми, которые подбираются с учётом нужд потребителя. Принцип действия простой, а установка не займет много времени. Потраченные средства оправдают себя и каждый будет в восторге от работы Wi-fi розетки.
Полезное видео
Wi-Fi Розетка
И снова здравствуйте.Сегодняшняя наша цель розетка, да не простая, а управляемая дистанционно с помощью сети Wi-Fi.И зачем спрашивается нам эта розетка и что можно делать с помощью этой розетки?
Всё это зависит от вас и вашей фантазии! Например, к розетке можно подключить такие устройства, как музыкальный центр, бра, вентилятор, обогреватель, вытяжку и даже кондиционер! Чтобы включить или выключить любой из них достаточно нажать пару кнопок на телефоне.
Спецификация
Розетка прилетела в красивой коробке.
Открываем.
Какие то бумажки-инструкции и как всегда на русском.
Само устройство сделано из белого, глянцевого пластика. Собрано на отлично.
На передней части розетки находятся 2 индикатора: синий и красный и кнопка вкл/выкл вручную.
Ничего не напоминает?
Потрошки.
Покрутили повертели, но надо и попробовать включить девайс.
Для начала сканируем QR-код с упаковки и получаем ссылку на программу. Программа как всегда на русском)) Скачиваем бесплатно.
Подключаем девайс Kankun к розетке и запускаем программу управления. При подключении к розетке, загорается синий светодиод. Запускаем программу, находим точку доступа wifi и подключаем наш девайс к сети.
Теперь настраиваем подключение программы к сети. После подключения, находим в списке wifi нашу розетку OK SP3 и подключаемся.
Итак, подключились к сети, теперь выбираем нашу смарт розетку(их можно подключить несколько).
Выбираем ярлык и по желанию меняем имя.
Теперь включаем.Все работает. Простой интерфейс программы.
Можно задать расписание Вкл\выкл, даже по дням недели.
Можно включить таймер отключения.
В общем, девайс не плохой, со своей задачей справляется без проблем. Самое то для любителей«умных домов». Легко подключается, легко настраивается, легко управляется. Но надо ли это. Можно просто поднять пятую точку и все включить вручную.
Ну и кратко видео.
Всем спасибо.
Умная Wi-Fi-розетка
Назначение умной Wi-Fi-розетки (или как её ещё называют смарт-розетки) заключается в возможности управлять электроприборами через Интернет, находясь где угодно. Доступ к сети такая розетка получает через Wi-Fi-соединение, отсюда и название. Идея изобретения уникальных гаджетов со смарт-разъёмами, которыми можно управлять дистанционно, пришла в голову немецким инженерам из г. Фраугофер.
Теперь можно не беспокоиться о сетевых приборах в доме
Внешний вид, элементы и материалы
Внешне самая простая Wi-Fi-розетка представляет собой вполне такой симпатичный, выполненный в современном стиле, одноразъёмный переходник.
Обязательные элементы смарт-розетки:
- светодиодный индикатор;
- физическая кнопка включения/выключения;
- запасной источник питания, на случай отключения электроэнергии;
- заземление.
Дополнительные элементы у некоторых, более сложных моделей:
- порт USB;
- датчик движения;
- термометр;
- датчик влажности;
- датчик света;
- датчик дыма;
- видеокамера;
- таймеры и пр.
Также на рынке существуют варианты, выполненные в виде сетевого фильтра, где разъёмов для подключения электроприборов может быть несколько, обычно до 4-х. Разъёмы, как правило, стандартные и не требуют дополнительных переходников.
WiFi розетка на 16А с измерением потребления
Радость от использования первых WiFi-розеток марки Sonoff была недолгой. Конечно удобно какой-то прибор удаленно включать-выключать, но в том случае есть некоторые неудобства. Во-первых, нельзя подключить более менее мощный прибор, а, во-вторых, узнать, замерить, осознать, сколько потребляет прибор было нельзя. И наконец я нашел розетку, которая решала бы эти проблемы. Ну не прям 100% алмаз-бриллант, но вполне рабочий вариант.↓ К заключению (и результату годичного использования) ↓
Розетка Blitzwolf BW-SHP2 поставляется вот в такой глянцевой симпатичной коробочке.
Доставка и прочее содержимой коробочки, кроме самой розетки, кажутся мне безынтересными, но если что, то
Не смотря на свою компактность, соседнее гнездо в двойной розетке перекрывается, и даже тонкую вилку рядом не включишь.
Кнопка подсвечивается равномерным синим или красным светом. Выглядит очень эстетично в отличии от махрового фонаря на розетках Sonoff
Внутренности буквально светятся
Размеры
Конечно я сначала поигрался с обычной лампочкой, но перед включением серьезной нагрузки решил вскрыть прибор, чтобы глянуть, как оно вообще. Хотя бы убедиться, что там реле по крайней мере не на 10А.

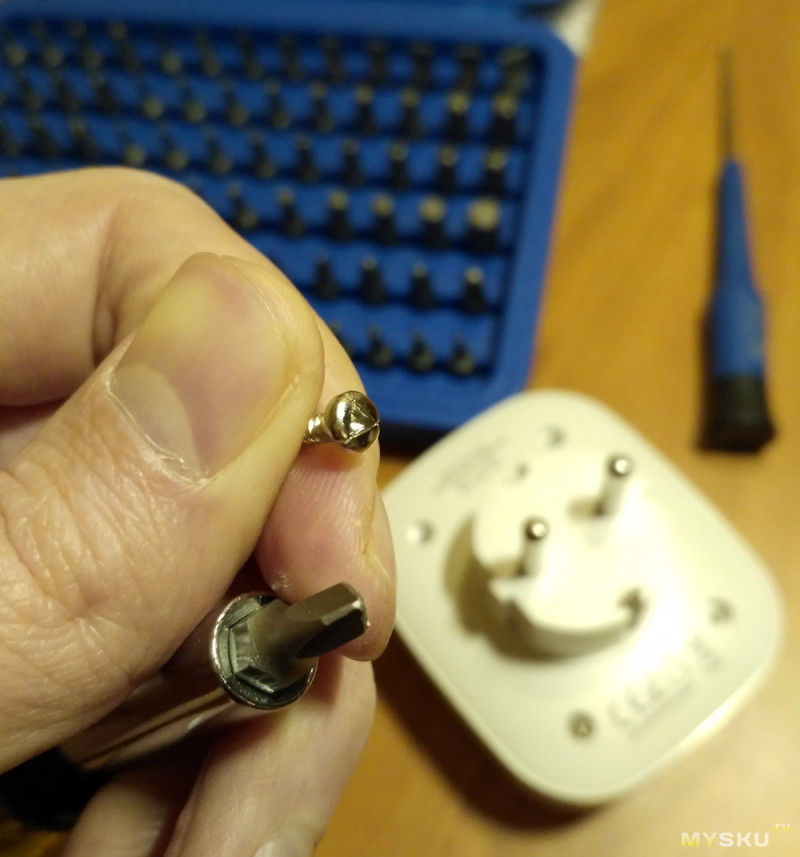

Первым делом полез в свой наборчик секреток от Зубра, но нужной треугольной биты не оказалось(( Нужна была прямая по типу шестигранника, но только с тремя углами)) В итоге отворачивал обычной плоской отверткой размером с одну из сторон треугольника.

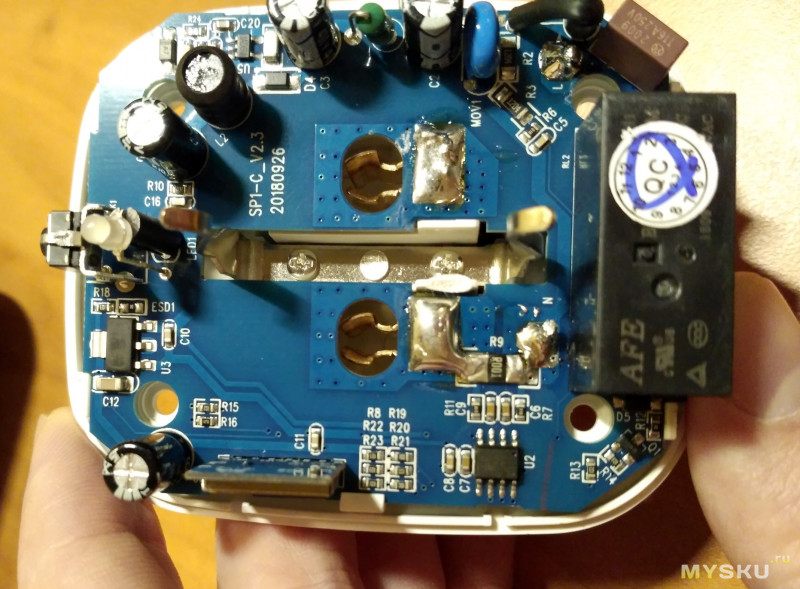

Первое, что видим на плате — дату то ли изготовления, то ли ревизии прошивки, 20180926. Кстати, заказ был сделан 27.09.2018 (а отправлен только 29.10.2018). Удивительно!

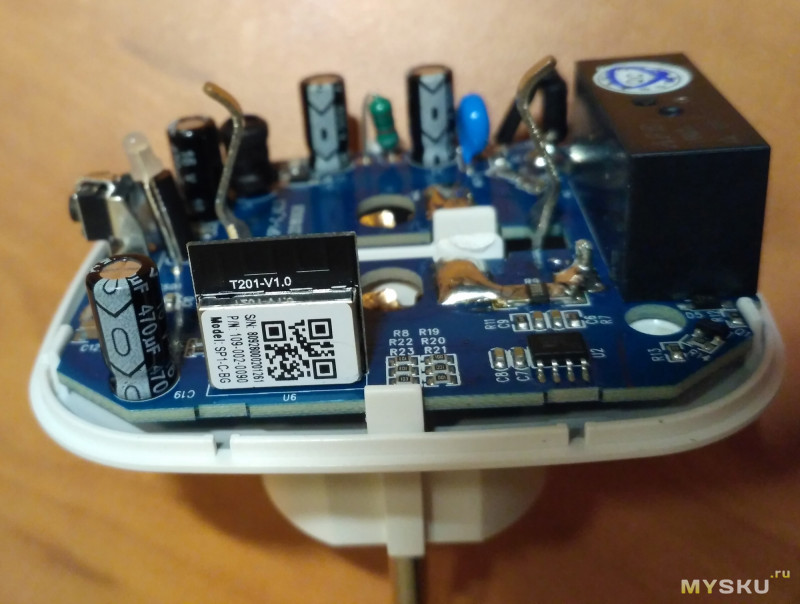

Смотрим на WiFi-модуль. Честно говоря, не смотря на обилие циферок и буковок, ничего непонятно. Ну и ежу понятно, что это ESP. Специально пинов для игры «в перепрошивки» на плате нет, как у Sonoff, но все же возможность подключиться есть.
UPD: Я не вскрывал конечно WiFi-модуль, но нашлись ребята, которые сделали это с похожей розеткой, обнаружив там
…ESP8285
На этой фотке видно жирную застывшую каплю флюса или еще какой-то дряни. Видно так же и оплавленный кусок защелки удерживающей плату. Такое впечатление, что это от паяльника. Потому что в последующих тестах розетка едва нагревалась даже на максимальной кратковременной нагрузке и еле-еле теплой при постоянной нагрузке в 2 кВт.
Поскоблил контакты ножичком. Медь, под ней снова медь. Вернее так: желтый металл, внутри тоже желтый. Ну магнит не действует.
Вот это собственно чип BL0937, который и считает потребление энергии. Даташит хотя бы на английском языке найти не смог.
Регулятор напряжения на 3.3В, очевидно для ESP-шки.
Соединительные провода толстенькие — 16 AWG.
Ну релюха все ж на 16А. Даташит.
А вот собственно и кнопочка. Кнопочка весьма приятная на ощупь)
Ну в итоге подключил все, что смог: СВЧ, чайник, холодильник. При превышении мощности по показаниям в приложении 3600 Вт, розетка отключается. Причем отключается реле нагрузки, сама розетка продолжает работать и остается онлайн.
Вот тут до включения компрессора холодильника и когда он включился. После срабатывания защиты и отключения нагрузки, показания тока сразу сбрасываются на ноль, мощность еще какое-то время отображается и потом тоже обнуляется.
Вообще рекомендуемое приложение Smart Life мало чем отличается от подобных и заслуживает внимания лишь раздел измерений и статистики, которые показал выше. Все приложение на английском языке. Но к счастью розетка прекрасно работает с более руссифицированным приложением Digma SmartLife. Хотя самый интересный раздел измерений по прежнему остался на английском языке (при том, что для родных устройств Digma этот раздел все же на русском). Добавление розетки в приложение схоже с Sonoff и прочими: включаем устройство в розетку, зажимаем кнопку на несколько секунд и начинаем процесс подключения в приложении, указав данные WiFi-сети. Приведу скрины с подключением и работой приложения Как я уже говорил, управляется розетка ESP-шным модулем и в списке устройств домашней сети выглядит, как ESP_F0C738
Открытый порт удалось найти только один
Что же касается нагрузки. Сначала на розетке висел тройник с чайником, СВЧ и холодильником в течение месяца, чтобы быть под присмотром, если что. Теперь вот уже пару месяцев розетка трудится у меня на даче для управления работой бойлера на 2 кВт. Никаких сколько-нибудь значительных нагревов розетка не испытывает при длительной работе (котел нагревается до рабочей температуры примерно за 3 часа). Управление стабильное, розетка все время онлайн и может быть включена из любой точки Земли через Интернет. Ни разу за это время не приходилось ее выдергивать для сброса. Кстати, при отключении электричества и потом включении, розетка помнит свое состояние вкл/выкл. Вот правда не проверял сохранность таймеров, постараюсь проверить, если не забуду. Также возможно создавать всевозможные сценарии или подключить к Alexa. Есть поддержка IFTTT (поиск по словам SmartLife). Но всякими сценариями и прочей умностью я все равно не пользуюсь. Мне хватает за глаза таймера, который включаю по приезду на дачу в пятницу к ночи, чтобы котел нагрелся к утренней помойке. Таймеров можно создать несколько, на включение и выключение. По сути это не таймеры, а будильники, т.к. совершают действие к какому-то времени, например, как у меня Включение в семь утра (07:00). Но есть также и именно таймер, т.е. совершение действия через определенный промежуток времени, например, через час. Насчет статистики и показаний потребления могу сказать, что оно не совсем точное. Показания розетки несколько отличаются от показаний измерительной розетки, чаще в меньшую сторону. Отклонения около 10%. Мне такой точности вполне хватает.
Таким образом могу сказать, что умной розеткой от волков я доволен и если спросят, какую выбрать, посоветую именно её. Цена гуляет от $8.99 (типа предзаказ) до $12.99 (как сейчас), так что можно подождать. Всем добра и спасибо за внимание.
P.S. Строго говоря, есть розетка Sonoff S31 на 16А и с замером потребления, но почему-то с евро-вилкой их нет. Или может я не нашел. Да и видок у нее — отпад.
P.P.S. Сейчас, кстати, для предзаказа доступна еще розетка BlitzWolf® BW-SHP5 за $15.71. Отличается она от сабжа видимо только наличием 2xUSB на 2.1А
картинки
P.P.P.S. Проверил, как работает розетка без Интернета. Оказалось, что чисто по локальной сети можно вкл/выкл розетку, а вот настройки расписания, таймеров и статистика потребления недоступны. При этом розетка помнит свое расписание и без Интернета, и таймер срабатывает.UPD через год использования для коммутации бойлера на 2 кВт:
Чайник вскипятить — без проблем. Но вот на даче она у меня долгое время (около года) работала на 2 кВт бойлере. Что могу сказать… Она греется при длительной нагрузке и греет вокруг себя розетку довольно сильно. Не могу сказать точно температуру, но как-то раз я ее вынул, коснулся пальцем штырей вилки и получил ожог с последующим волдырем. Видимо там было градусов 80-100. Греются именно штыри, а наверняка и провода идущие от входа до выхода. Провода там 16 AWG, что по-нашему всего 1.31 мм2 и не тянет даже до сечения для света на постоянке. Вот думаю напаять параллельно еще по жиле 2.5 кв.мм, но все руки не доходят. А бойлер пока включил напрямую в розетку обычную, что конечно неудобно(
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Wifi розетка
Создание качественного покрытия вай фай сети в собственной квартире стало особенно актуальным с появлением большого количества устройств, имеющих возможность выхода в интернет. На сегодняшний день использование планшета или мобильного телефона для этой цели может быть существенно затруднено в определенных местах квартиры, которые наиболее удалены от точки расположения роутера. Также значительно ослабляют сигнал толстые бетонные стены, усиленные стальной арматурой.
Таким образом, для обеспечения качественного подключения к интернету в любой точке квартиры приходится применять специальные вспомогательные устройства, основными требованиями к которым являются: невысокая цена, надежность работы, простота конструкции и возможность подключения к обыкновенной бытовой розетке.
Репитеры, подключаемые к розетке
Эта Wi-Fi розетка способна обеспечить надежное усиление сигнала. Она оснащена стандартной штепсельной вилкой, позволяющей получать питание от бытовой электрической сети напряжением 220 В. Некоторые модели имеют разъемы, через которые может быть подключен сетевой кабель. В этом случае репитер будет работать в качестве стандартной точки доступа к интернету.
Такая WiFi розетка достаточно доступна по цене, что делает ее вполне приемлемым вариантом для создания качественного покрытия беспроводной связи в собственной квартире.
Интернет через розетку
В некоторых случаях использование технологии вай фай для подключения к интернету невозможно. Часто это вызвано особенностями планировки, требующими создания большого количества точек доступа, а также нежеланием владельца квартиры делать ремонт помещения, связанный с прокладкой дополнительных сетевых кабелей.
В этом случае может быть применена технология PLC (Power Line Communication), позволяющая подключаться к интернету с использованием бытовой электрической сети.
Для этого необходимо установить два адаптера, один из которых подключается с помощью «витой пары» или беспроводного соединения к компьютеру, имеющему доступ в интернет, а другой – к компьютеру, на котором это доступ следует обеспечить. Оба адаптера вставляются в розетки и используют для передачи данных электрическую сеть. Некоторые модели таких устройств оснащены модулями, позволяющими использовать их для передачи данных от спутниковой тарелки.
Преимущества такой технологии очевидны – возможность обеспечения доступа пользователей в квартире любого размера и планировки. Однако присутствуют и недостатки, главным из которых является создание помех в работе чувствительных электроприборов. Кроме того, подобные устройства сами достаточно чувствительны к помехам, возникающим в проводах квартирной электрической сети.
Встраиваемый в стену Wi-Fi маршрутизатор
Для того чтобы устройство, предназначенное для усиления беспроводного сигнала, не занимало много места и обеспечивало максимальное удобство в эксплуатации, оно может быть встроенным в стену по типу обычной электрической розетки.
В качестве примера можно привести устанавливаемый стационарно маршрутизатор MZK-KR150N от японской компании Planex Communications. Это устройство подключается к Ethernet при помощи кабеля, проложенного в стене и заведенного в его монтажную коробку. В ней же подключается питание устройства.
Надежная передача сигнала обеспечивается путем использования антенны на лицевой стороне корпуса маршрутизатора. Такое устройство обеспечивает достаточно высокую скорость передачи данных по вай фай (150 Мб/с), а также через порт Ethernet (10/100 Мб/с).
Маршрутизатор может быть использован в качестве точки доступа. Для изменения режимов работы на лицевой панели устройства имеется специальный переключатель.
Для решения проблемы недостаточного качества покрытия вай фай в собственной квартире могут быть использованы различные способы. Выбор одного из них должен быть сделан, исходя из особенностей планировки, итоговой стоимости устройства, а также эффективности его работы в условиях конкретной квартиры.
Shenzhen Heiman Удобная розетка WI-FI DIY с вилкой евро или США
Q: Почему выбирают Heiman? Какие преимущества?
A: Ответ — да. Есть 5 преимуществ.
(1) Взаимная выгода: Мы фабрика, наша цена будет дешевле при том же качестве.
(2) Настроить: У нас сильная команда R&D, мы можем изготовить продукт по вашему запросу.
(3) Бесплатное обслуживание OEM: (a) Шелкография вашего логотипа (≥1000ПК).(б) Создайте свою цветную коробку (≥3000 шт.).
(4) Заказ смешивания: Мы принимаем заказ смешивания, различные модели и заказ небольшого количества.
(5) После обслуживания: (a) Гарантия 2 года. (b) Если вы обнаружите у нас какие-либо товары низкого качества, мы бесплатно отправим их на замену в следующем заказе после подтверждения.
В: Могу ли я заказать один образец для проверки качества?
A: Да, мы рекомендуем проверить образец перед заказом.
Q: Могу ли я получить ваш каталог и прайс-лист для пробного заказа в количестве MOQ?
A: Все наши продукты были показаны на alibaba, пожалуйста, внимательно посмотрите и выберите интересующие модели на нашем сайте.
В: Если мне нужно более дешевое качество, можете ли вы производить?
A: Да, просто отправьте нам свои качественные данные, такие как материал, более дешевые детали и т. Д., Мы сделаем это по вашему запросу и рассчитаем цену.
В: Если я закажу большое количество, какая будет хорошая цена?
A: Пожалуйста, отправьте нам подробный запрос, такой как номер позиции, количество для каждой позиции, запрос качества, логотип, условия оплаты, способ транспортировки, место разгрузки и т. Д. Мы сделаем вам точное предложение, как только возможно.
Приглашаем вас посетить наш завод по адресу № 84 Fuqian Rd, община Yuexingwei, город Guanlan, Новый район Long hua, Шэньчжэнь, Китай, если вы доступны!
Чем раньше вы к нам присоединитесь, тем больший рынок вы получите !!!
.Горячие Продажи DIY Wi-Fi Беспроводной Переключатель для Умного Дома С Разъемом АБС-Корпуса Пульт Дистанционного Управления | |
Обзор:
Домашняя автоматизация — это «Интернет вещей». Это просто означает, что все устройства или устройства объединены в сеть, чтобы предоставить пользователям беспрепятственный контроль над своим домашним оборудованием.
Sonoff Basic — это доступный интеллектуальный коммутатор Wi-Fi, который позволяет пользователям управлять умным домом.Это выключатель питания с дистанционным управлением, который можно подключать к широкому спектру устройств. Электрический коммутатор Sonoff Basic WiFi передает данные на облачную платформу через WiFi-маршрутизатор, что позволяет пользователям удаленно управлять всеми подключенными устройствами через мобильное приложение eWeLink. Сервер является глобальным сервером Amazon. Управляемый Wi-Fi коммутатор
Sonoff делает всю бытовую технику умной. Пока у мобильного телефона есть сеть (2G / 3G / 4G / WiFi), пользователи могут удаленно управлять приборами, выключая их из любого места в любое время.Другая доступная функция — установка таймеров для устройств, которые могут включать таймеры обратного отсчета / расписания / цикла, и, таким образом, могут помочь пользователям поддерживать легкую жизнь.
Мобильное приложение eWeLink позволяет пользователям легко управлять устройствами. Версию приложения для iOS можно скачать в AppStore, а версию для Android — в Google Play.
Примечание: Sonoff Basic НЕ имеет радиочастотного приемника 433 МГц. Если вам нужна функция RF, пожалуйста, купите Sonoff RF.
Руководство для Sonoff Basic
Характеристики:
Поддерживает сеть Wi-Fi.
Поддерживает отслеживание статуса: статус устройства своевременно передается в EWeLink.
Поддерживает удаленное включение и выключение подключенного прибора / света.
Поддерживает до 8 включенных таймеров расписания / обратного отсчета / цикла для каждого устройства.
Поддерживает множество интеллектуальных коммутаторов WiFi на одном смартфоне.
Работает с AmazonEcho, EchoDot, Amazon Tap
Работает с Google Home, Google Home Mini, Google Nest
Работает с IFTTT
Спецификация для Sonoff Basic:
Диапазон напряжения: 90-250 В переменного тока (50/60 Гц)
Макс. ток: 10A
Максимальная мощность: 2200 Вт
Размеры: 88 * 38 * 23 мм (Д * Ш * В)
Материал корпуса: огнестойкий ABS V0
Влажность: 5% -90% относительной влажности, без конденсации
Стандарт беспроводной связи: 802 .11 b / g / n
Механизм безопасности: WPA-PSK / WPA2-PSK
Рабочая температура: 0 ° C-40 ° C (32 ° F-104 ° F)
Цвет: Белый
Вес: 51,0 г
Группа: 1
Сертификат: CE (скачать)
В пакет включено:
1 модуль дистанционного переключателя
?
Возврат:
Если товар DOA (мертвый по прибытии), покупатели могут вернуть его в течение 14 дней, мы заменим его новым товаром после получения товара DOA.Пожалуйста, свяжитесь с нами, прежде чем отправить товар обратно
Гарантия:
На все товары распространяется базовая 3-месячная гарантия продавца. Если товар неисправен в течение 3 месяцев, мы предложим замену без дополнительного зарядного устройства (включая стоимость доставки) после того, как мы получим неисправный товар.
Если товар неисправен через 3 месяца, покупатели все еще могут отправить его обратно, мы свяжемся с поставщиками или производством для получения гарантии. Покупателям, возможно, потребуется оплатить стоимость доставки для повторной отправки замененного товара.
