Установка розеток и выключателей своими руками: в гипсокартон и бетонную стену

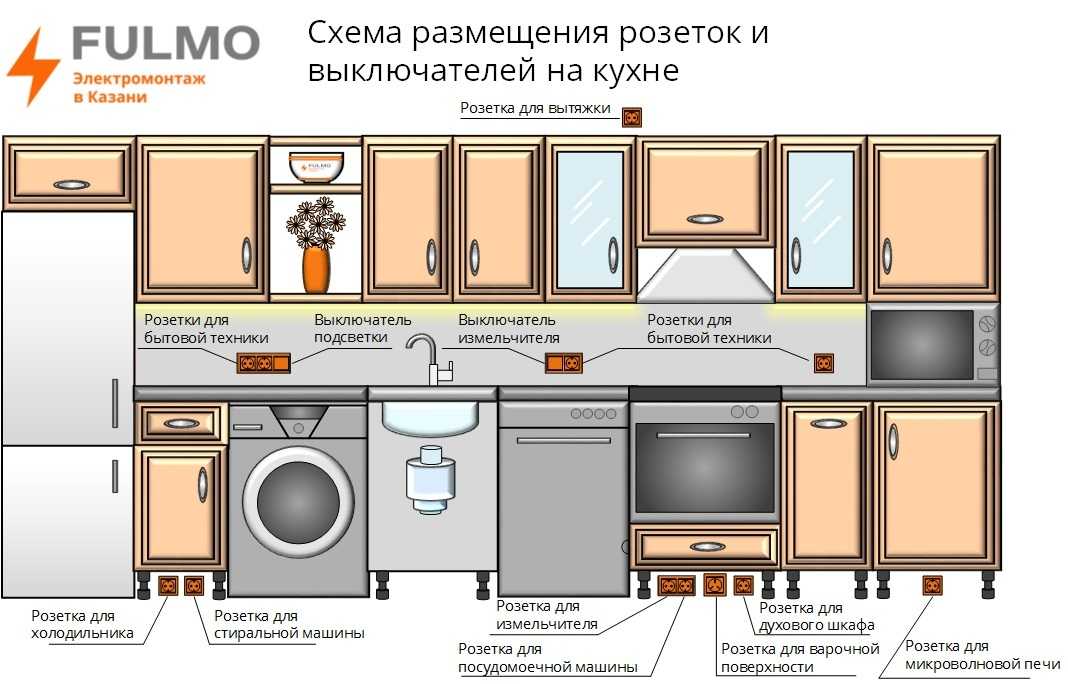

Нормы установки выключателей

Итак:

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально процесс штробления стен и установки выключателей и розеток.

• Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
• Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

Установка закладных коробок под розетки и выключатели

• Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
• А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
• Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
• А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

• Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
• Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

• Теперь такие же действия производим в распределительной коробке. К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

На фото представлена схема подключения розеток

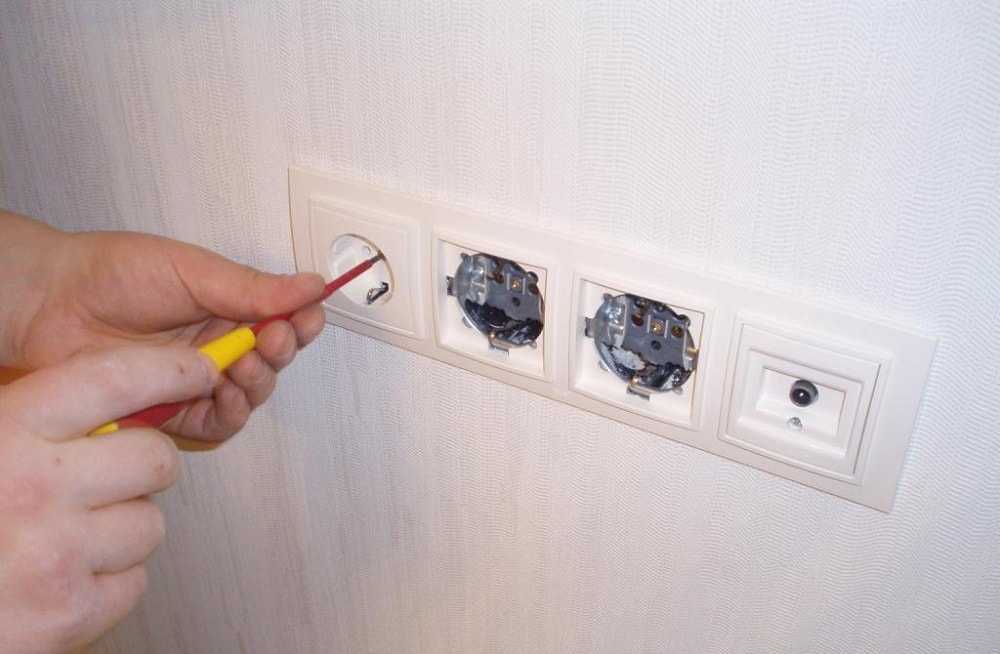

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

Варианты подключения различных выключателей

• Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке.
  Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
• От нулевого провода в распределительной коробке подключаем один из выводов светильника.
• От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
• Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет.

Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с подключением выключателя от розетки. Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

Подключение выключателя от розетки

• Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
• Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
• А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
• Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Как установить выключатели и розетки для освещения. Руководство для начинающих

Когда дело доходит до установки новых ламп и светильников дома, всегда может потребоваться некоторая сборка! Во многих случаях вы можете обратиться за помощью к обученному электрику. Это, пожалуй, самый безопасный и эффективный способ установки выключателей и розеток. Однако, если вам когда-нибудь понадобится заменить или установить выключатель света или розетку в короткие сроки, стоит знать, что делать!

Это руководство расскажет вам об общих моментах, которые необходимо помнить об установке выключателей и розеток. Вскоре вы сможете настроить свои фантастические новые светильники из нашего интернет-магазина как профессионал!

Пожалуйста, обратите внимание – это только для использования в качестве общего справочного руководства. Если вы не знаете, как самостоятельно установить и подключить выключатели и розетки, всегда консультируйтесь со специалистом.

Перед работой с электричеством обязательно наденьте соответствующие средства защиты, например, соответствующие перчатки.

Этот момент может быть очевидным, но когда дело доходит до электромонтажных работ, безопасность имеет жизненно важное значение. При неправильном обращении или неправильном обращении электричество может убить! Поэтому очень важно проявлять максимальную осторожность. Опять же, если вы когда-нибудь почувствуете неуверенность в установке или подключении выключателей и розеток самостоятельно, проконсультируйтесь с местным экспертом.

Перед включением нового выключателя или розетки необходимо отключить питание. Обычно это означает поиск блока предохранителей и автоматических выключателей. Домашнее освещение обычно подключается к одной или нескольким цепям, а их предохранители обычно маркируются. Вы можете отключить эти предохранители, но может быть безопаснее сразу отключить все питание.

Вы также должны убедиться, что розетка или выключатель, с которым вы работаете, полностью выключены с помощью испытательного оборудования. Вам понадобится тестер напряжения для освещения и тестер для других розеток.

Убедитесь, что никто другой не включит цепь или предохранитель, и осторожно отвинтите существующий фитинг. Вам также необходимо убедиться, что внутри чисто и чисто, чтобы не осталось мусора.

Когда дело доходит до правильных инструментов для работы, вам понадобится как минимум отвертка! Проверьте, какой конец вам нужен — крестообразный или крестообразный — и держите под рукой дюбели и шурупы. В зависимости от того, что вы хотите установить, вам может понадобиться инструмент для зачистки проводов и перфоратор.

Хорошая новость заключается в том, что установка новых или запасных розеток/выключателей света относительно проста. Если вы впервые занимаетесь установкой или заменой, будьте уверены, что сделать это сейчас проще, чем когда-либо прежде. Крышки розеток и выключателей, а также комплекты проводки, которые вы покупаете в розетках DIY, также должны иметь полезные инструкции.

При установке нового выключателя света важно ознакомиться с его внутренним устройством. Вы, вероятно, столкнетесь с лицевой панелью (внешняя пластиковая) и металлической внутренней частью, называемой монтажной коробкой. Это стандарт для пластиковых выключателей света. В металлических переключателях все немного по-другому — мы скоро к этому подойдем.

Примечание. Это руководство описывает замену/установку простого светильника. Другие, такие как двойные переключатели, потребуют небольшого дополнительного руководства!

Снимите существующую лицевую панель, которую необходимо прикрепить парой простых винтов. Держите винты в стороне. Отличный совет здесь, чтобы сделать быстрое фото вашей проводки. Таким образом, вы будете точно знать, как все это соединяется вместе, когда все сказано и сделано.

На обратной стороне вашего выключателя вам нужно будет открутить дальше — это даст вам доступ к проводам. Теперь вы сможете снять старый фитинг или лицевую панель. Аккуратно снова присоедините и затяните провода к новому выключателю почти так же, как и к предыдущему фитингу.

Однако, если вы переходите на металлический выключатель света, вам необходимо заземлить провода. Это важно, чтобы вас не ударило током! Заземление защищает вас, отправляя ложные токи «обратно на землю». Это мера безопасности, которая имеет решающее значение для подключения и установки любого электрического блока.

Давайте вернемся к этой идее металлической внутренней части. Ваш заземляющий провод имеет зеленый и желтый цвета, а в пластиковом выключателе он крепится к металлической внутренней части. Нет такого внутреннего с металлическим переключателем. В металлическом выключателе света вам необходимо убедиться, что заземляющий сердечник прикреплен к лицевой панели.

Следя за фотографией проводки, осторожно отсоедините провода от существующей установки. Снимите сердечник заземления и прикрепите его к новой лицевой панели. Затем заменить провода по прежнему моду тоже на новую лицевую панель.

Если вы вообще не видите заземляющий провод или не знаете, как выполнить этот шаг, обязательно обратитесь к электрику.

Когда все провода подключены к новой лицевой панели и переключателю, закрепите все обратно и включите питание для проверки.

Вы можете заменить один переключатель на что-то более удобное. Например, некоторые светильники поставляются с диммерами. В других случаях вы можете установить датчик движения. Возможно, вы даже захотите перейти на двойной или мультипереключатель (такой, как наша Studio Range 4 Gang Dolly ).

Переход на любой из этих альтернативных вариантов вполне возможен. Однако они потребуют от вас немного больше работы. В качестве альтернативы всегда стоит обратиться за помощью к профессиональному электрику.

При использовании мультипереключателей вам нужно помнить, что вам необходимо сразу же заменить исходный одиночный фитинг. Вам понадобится по крайней мере двухсторонний переключатель — и вам понадобится трехжильный заземляющий кабель для подключения обоих переключателей в устройстве. Мульти-переключатели могут быть сложными и даже опасными в настройке, поэтому обязательно проявляйте исключительную осторожность. Опять же, эти типы коммутаторов могут работать лучше всего при профессиональной поддержке.

Диммерные выключатели немного проще в обращении. Они бывают разных форм и стилей, но концепция очень похожа. После того, как вы отсоединили все исходные провода, вам нужно будет подключить заземляющие провода к диммеру. Для этого вам в идеале понадобится проволочная гайка, чтобы закрыть ее и подключить к зеленым или оголенным проводам в самой коробке.

Затем вы должны затянуть диммер и внимательно следить за всеми предоставленными инструкциями. Заменить диммер стандартным так же просто, но опять же, стоит следовать любым конкретным инструкциям, которые вы получаете.

При использовании датчиков движения вам всегда нужно убедиться, что в вашем существующем фитинге есть нейтральный провод. Как правило, это черный или синий цвет, и он подключается, как и следовало ожидать, с помощью обычного переключателя. Следуйте процедуре, которую мы перечислили выше, и не торопитесь!

Переделать выключатель света не так сложно, как может показаться на первый взгляд. Как упоминалось ранее, домашняя проводка прошла долгий путь!

Во многих отношениях установка простой розетки намного проще, чем установка выключателя света! Замена или установка новых розеток — это просто случай принятия решения, какой вариант вы предпочитаете — скрытый или накладной монтаж. Розетки, такие как Vintage Range Double , просты в установке и использовании.

Основное различие между розетками для скрытого монтажа и розетками для поверхностного монтажа заключается в том, что они крепятся к стене. Розетка для скрытого монтажа, как и следовало ожидать, находится на одном уровне со стеной, что означает, что она «встроена» и выглядит плоской. Розетка для поверхностного монтажа немного выступает и встречается чаще.

У обоих есть свои плюсы и минусы. Розетки для поверхностного монтажа, как правило, намного проще в обращении и установке. Однако они не выглядят стильно, как варианты скрытого монтажа! С розеткой для скрытого монтажа вам часто придется вырыть небольшую выемку в штукатурке стены, чтобы вставить ее. При желании вполне можно переключаться между ними.

Как и при установке выключателя света, вы всегда должны убедиться, что питание отключено. По крайней мере, вы должны убедиться, что цепь или предохранитель вашей розетки отключены. Для абсолютной безопасности имеет смысл отключить всю цепь. Эта работа вряд ли займет у вас много времени, поэтому вам не придется отключать все питание часами.

Обязательно проверяйте цепь с помощью тестера разъемов после отключения питания. Это делается для того, чтобы цепь не была под напряжением и чтобы вы могли продолжить и внести коррективы.

Также убедитесь, что у вас есть заземляющая трубка — зеленая и желтая — под рукой, если внутри есть оголенная проводка. Крайне важно, чтобы вы надели это, чтобы избежать любого шанса поражения электрическим током.

Вам следует поискать существующие трубы или кабели в стенах. Сверлить их случайно никогда не бывает хорошей идеей!

Для поверхностного монтажа вам понадобится спиртовой уровень, дюбели, карандаш и как минимум дрель. Молоток тоже помогает!

Опять же, начнем с поверхностного монтажа. С существующей розеткой для поверхностного монтажа вам нужно будет отвинтить лицевую панель розетки и удалить кабельные соединения внутри. Возьмите новую розетку и протяните кабели через разъемы. Привинтите и установите новую лицевую панель на место, при необходимости установите дюбели.

Если вы устанавливаете совершенно новую розетку, вам нужно будет тщательно отметить точки крепления на стене. Используйте карандаш и новую лицевую панель гнезда в качестве шаблона. Всегда проверяйте, нет ли ничего позади того места, где вы хотите вкрутить новую головку!

Просверлите отверстия для дюбелей и забейте их молотком. Аккуратно прорежьте кабельный ввод в вашей новой розетке. Затем прикрепите коробку к стене с помощью шурупов в дюбелях.

Если вы проводите кабель в розетку с большого расстояния, обязательно установите короб. Это поможет держать кабель на одном уровне со стеной. Его можно измерить, обрезать по размеру и закрепить на стене с проложенным кабелем. Также будет крышка, которую вы также можете закрепить на транке.

Подведите кабели к точкам подключения в коробке, следуя инструкциям, приведенным в вашем руководстве.

При использовании фитингов заподлицо вам потребуется атаковать штукатурку. Это означает, что вам нужно будет просверлить стену, чтобы пройти глубже вашей коробки, создавая контур. В идеале у вас должен быть какой-то шаблон с вашим новым сокетом.

Вам нужно будет аккуратно отколоть гипс в соответствии с вашими рекомендациями и на требуемую глубину. Это будет означать использование молотка и очистку области — так что будьте осторожны! Отсюда вы можете сверлить и заглушать, как при поверхностном монтаже. Подсоедините кабели к соединениям и проверьте.

Возможно, вы обнаружите, что у вас есть каркасная стена, в которой вы хотите установить новую розетку. Если это так, или если вы не уверены, вам необходимо проконсультироваться с профессиональным установщиком.

Выключатели и розетки бывают всех форм, размеров и стилей. Будь то промежуточный переключатель (например, наш Vintage Range 1 Gang из сатинированной латуни с черной отделкой ) или что-то другое, мы можем помочь. Мы обязательно предоставим выключатели и розетки отличного качества с четкими инструкциями, которые помогут вам в пути.

Еще никогда не было так просто установить современный, эстетически привлекательный набор розеток и выключателей. Будь то замена или установка с нуля, вполне возможно справиться со всем самостоятельно. Однако, если вы не чувствуете себя комфортно или неуверенно, позвоните электрику, который поможет вам все настроить!

19 ноября 2021

Как заменить выключатель света

Выключатели света функциональны, да, но они могут выглядеть великолепно — вы будете удивлены, насколько эффективным может быть проект полной замены выключателя и розетки с точки зрения добавления окончательных штрихов которые поднимают каждую комнату. Вы также можете добавить отличные функции, такие как обнаружение движения.

Если вы занимаетесь ремонтом дома, то заплатить электрику за замену всех выключателей в вашем доме будет стоить вам копейки. Это достаточно простая работа, которую можно выполнить самостоятельно, если у вас есть правильные инструменты и вы знаете, как безопасно изолировать цепи освещения. Это руководство расскажет вам все, что вам нужно знать, чтобы заменить сломанный выключатель света или изменить его внешний вид.

Нужно ли мне знать, как заменить сломанный выключатель света, или мне нужно заменить лампочку?

Это может показаться глупым вопросом, но иногда люди забывают поменять лампочку. Итак, прежде чем копаться в потенциально опасных электрических цепях, попробуйте заменить лампочку. Здесь поможет наша статья «Как поменять лампочку». В нашей статье «Как починить выключатель света» также содержится полезная информация по устранению неполадок.

Безопасность превыше всего
Очень важно быть в безопасности при работе с электричеством. Вы должны убедиться, что вы правильно изолируете цепь, с которой работаете, и что вы трижды проверяете, что цепь не работает, прежде чем пытаться заменить.

Если вы не знаете, что делаете, вам, несомненно, следует поручить эту задачу квалифицированному электрику. Несчастные случаи с электричеством сетевого напряжения могут быть смертельными, поэтому не стоит рисковать.

Процедуры безопасной электрической изоляции
1. Если ваш дом подключен правильно (вы будете удивлены, узнав, сколько домов не подключено), все схемы освещения должны быть изолированы от одной точки.

2. Хороший способ проверить это при включенном освещении — подойти к блоку предохранителей или распределительному щитку и выключить автоматический выключатель на «освещении» или «освещении внизу» — или на любой другой цепи, к которой вы собираетесь подключиться. над чем работать. Это отключит подачу электроэнергии, например, только к освещению внизу, или ко всему освещению в вашем доме.

3. Если вы видите, что все ваши огни теперь выключены, это означает, что вы изолировали цепь.

4. Теперь проверьте освещение с помощью одобренного тестера напряжения – это точно скажет вам, обесточена ли цепь освещения, с которой вы хотите работать, и безопасна ли работа.

5. Конечно, если вы хотите быть на 1000% уверены, вы можете выключить большой красный автоматический выключатель, который отключит подачу электроэнергии во всем вашем доме. Однако это может доставить неудобства остальным членам вашей семьи, и вам придется сбросить все ваши часы, когда вы снова включите.

Прежде чем мы удалим ваш старый выключатель света, давайте поговорим о том, какой тип выключателя света вы заменяете, и какие типы выключателей света вы потенциально можете заменить.

Различные типы выключателей света

Настенные выключатели света могут содержать один, два, три или даже больше отдельных выключателей или групп, которые позволяют включать и выключать различные осветительные приборы в большой комнате или зоне из одного выключатель.

Что означают цифры «1» и «2» на задней стороне лицевой панели выключателя освещения?
Банды 1 и 2 упомянуты выше. Простой выключатель света с одной кнопкой называется «одноклавишным выключателем», что означает, что он управляет только одной функцией освещения. «2 группы» имеют две кнопки и управляют двумя функциями освещения и так далее.

Какой выключатель света мне нужен?
Вам понадобятся разные выключатели света в разных частях дома. 1-клавишные переключатели подходят для большинства функций, но есть и другие варианты, о которых следует помнить. Например, диммерный выключатель в вашей гостиной может идеально подойти для ночных кинопросмотров по выходным. Посмотрите в Интернете доступные выключатели, а затем подумайте о потенциальных функциях, которые вы могли бы иметь в своем доме.

Функции и отделка выключателя света

От функционального белого пластика до стильной металлической отделки — доступно множество вариантов. Диммеры позволяют повышать и понижать уровень освещенности и могут иметь комбинированное или раздельное управление включением/выключением и диммированием, поэтому вам не нужно повторно регулировать уровень освещенности каждый раз, когда вы включаете свет. Они подключены так же, как стандартный выключатель.

Какие типы выключателей света можно использовать в ванной?
Поскольку электричество и вода могут быть опасной комбинацией, согласно строительным нормам Великобритании в ванных комнатах и/или душевых разрешается устанавливать только потолочные шнуровые выключатели.

Как заменить сломанный выключатель света

Начнем с основного руководства по замене сломанного выключателя света. Это также включает в себя, как заменить выключатель света, например, на аналогичный. пластик к пластику или металл к металлу.

Инструменты, которые вам понадобятся:

• Маленькая отвертка
• Одобренный тестер напряжения
• Ваш смартфон для фото проводки

Предупреждение: Если вы переходите с пластиковой лицевой панели выключателя света на металлическую лицевую панель, вы должны выполнить конкретные действия, описанные в разделе «Безопасность превыше всего — заземление металлических выключателей света».

Как узнать, что мой выключатель света неисправен?

Если ваш выключатель света не включается и не выключается, независимо от того, сколько раз вы включаете или выключаете его или поворачиваете диммер, или вы замечаете, что головка тумблера или переключателя двигается или не остается на своем месте, Ясно, что датчик неисправен и требует замены.

Как заменить простой выключатель света
Это простая задача — просто следуйте пошаговым инструкциям:
1. Изолируйте цепь освещения, с которой вы будете работать, используя описанные выше процедуры безопасности.

2. Проверьте исправность цепи освещения с помощью одобренного тестера напряжения.

3. Снимите лицевую панель выключателя света со стены и сфотографируйте проводку, когда будете прикреплять новую.

4. Сохраняйте оригинальные винты, так как вам, возможно, придется использовать их повторно. Это связано с тем, что современные фитинги поставляются с винтами метрического размера, а более старые фитинги могут иметь дюймовую резьбу.

5. Отвинтите маленькие винты на задней стороне выключателя света, чтобы освободить провода.

6. Возьмите новый выключатель света и выполните предыдущие шаги в обратном порядке, чтобы снова подключить провода в той же конфигурации, что и на фотографии.

7. Затяните маленькие винты и снова прикрепите к стене.

8. Снова включите цепь на автоматическом выключателе и проверьте новый выключатель света.

Безопасность превыше всего – заземление металлических выключателей света
Если вы переходите с пластиковой на металлическую лицевую панель выключателя света, очень важно «заземлить» вашу новую металлическую лицевую панель, чтобы защитить вас и вашу семью от поражения электрическим током, если свет переключатель когда-либо развивать неисправность, например. кусок проводки отсоединяется и касается металлической лицевой панели.

Что такое заземление?

В случае неисправности какой-либо электроустановки, включая ослабленный провод в выключателе света, вы можете получить удар электрическим током, если прикоснетесь к металлической детали, находящейся под напряжением. Это потому, что электричество может использовать ваше тело как путь от активной части к земле.

По сути, электричество заряжено отрицательно и притягивается к земле, потому что земля заряжена положительно. Он всегда найдет кратчайший путь к земле.

«Заземление» выполняется электриками для защиты вас от поражения электрическим током путем создания пути (защитного проводника) для протекания тока короткого замыкания на землю. Это также приводит к тому, что защитное устройство (автоматический выключатель или предохранитель) отключает электрический ток в цепи, в которой возникла неисправность.

Например, если есть проблема с выключателем света, ток неисправности течет на землю через защитные (заземляющие) проводники. Ваш защитный предохранитель или автоматический выключатель также отключает электропитание выключателя освещения, что называется «отключением» выключателя. Выключатель света теперь защищен от поражения электрическим током любого, кто к нему прикоснется — вы должны немедленно выяснить причину срабатывания выключателя.

Как заземлить металлический выключатель света

Наиболее распространенная комбинация выключателя света представляет собой металлическую монтажную коробку или «заднюю коробку» внутри стены, соединенную с пластиковой лицевой панелью. В этом случае жила или жилы заземления должны быть подключены к клемме заземления задней коробки. Если это ваша текущая установка, и вы планируете оставить пластиковую лицевую панель, вам не нужно ничего делать.

Однако, если вы переходите на металлическую лицевую панель — что было большой тенденцией последних нескольких лет — вы должны проложить основную жилу заземления к лицевой панели, а не к задней коробке.

Предупреждение: Много лет назад было принято не включать заземляющий провод в цепи освещения. Итак, если вы выполните следующие несколько шагов и обнаружите, что провода заземления нет, то вы не сможете установить металлический выключатель света, так как это будет чрезвычайно опасно.

Вот что делать (при наличии заземляющего провода):

1. Изолируйте цепь или отключите электропитание всего дома (соблюдайте описанную выше процедуру безопасности).

2. Проверьте обесточенную цепь с помощью одобренного тестера напряжения.

3. Теперь отвинтите пластиковый переключатель и потяните его вперед (винты сохраните)

4. Вероятно, вы увидите, что к вашему пластиковому переключателю подходят два провода – сфотографируйте, какой провод к какой клемме подходит.

5. Посмотрите на свою металлическую заднюю коробку внутри стены. Вы увидите зелено-желтый провод заземления, подключенный к задней коробке.

6. Опять же, если провод заземления отсутствует, прекратите свои действия и замените выключатель тока. Вам необходимо обратиться к профессиональному электрику.

7. Если вы видите основную жилу заземления, подключенную к задней коробке, вы можете отвинтить провода, подключенные к клеммам на лицевой панели старого коммутатора, и вытащить жилы из клемм.

8. Теперь отвинтите и снимите основную жилу заземления с задней клеммной коробки.

9. Подсоедините жилу заземления к клемме заземления на металлической лицевой панели.

10. Теперь вам нужно подключить два других провода к нужным клеммам (для этого посмотрите на фотографию старой установки).

11. Теперь вы можете проложить короткий зелено-желтый провод заземления от клеммы заземления на новой металлической лицевой панели к клемме заземления задней коробки. Это называется дополнительным заземлением и считается хорошей практикой большинством электриков, поскольку его функция состоит в том, чтобы обеспечить заземленный путь от лицевой панели к задней коробке — это уже делается с помощью металлических винтов, которые вы используете для крепления металлической лицевой панели к стене. . Но большинство электриков по-прежнему считают это хорошей практикой.

Как заменить выключатель света на датчик движения

Если вы просто хотите починить сломанный выключатель, вы найдете полезную информацию об устранении неполадок в нашей статье «Как починить выключатель света».

Сенсорные выключатели, с другой стороны, представляют собой более совершенные выключатели света, которые чаще используются в офисах и на складах. Датчик движения автоматически включает свет всякий раз, когда обнаруживает движение, и, безусловно, может быть удобен в доме — например, когда вы идете в гараж с чем-то тяжелым или в темное подсобное помещение с охапками белья.

Если переключатель датчика движения кажется очень полезным для вашего дома, первое, что вам нужно сделать, это проверить правильность подключения проводки. А именно, вам нужен нейтральный провод, потому что для большинства датчиков движения требуется нейтральный провод, подключенный к ним.

Перед покупкой датчика движения:
Прежде чем купить датчик движения, проверьте две вещи:

1. Есть ли в задней части нулевой провод? Изолируйте цепь или выключите сетевое электричество красным выключателем в щитке. Нейтральный провод — это синий провод (или, если у вас старая проводка, черный провод), который, скорее всего, не будет подключен к терминалу. Имейте в виду, что ваша проводка может иметь неправильную цветовую маркировку, поэтому внимательно проверьте провода и клеммы, к которым они подключены, на передней панели и задней панели и убедитесь, что вы уверены, какие провода какие, прежде чем делать что-либо еще.

Если есть нейтральный провод, ура! Вы можете пойти и купить переключатель датчика движения и установить его, используя следующее пошаговое руководство. Если нет, вы должны убедиться, что переключатель, который вы покупаете, не требует нейтрали. Если это невозможно, датчик движения не подойдет для вас, если только профессионал не заменит вашу электрику.

2. Вам нужно знать, какой тип коммутатора у вас есть. Это 1-клавишный, 2-позиционный или 3-позиционный переключатель? Вам нужно будет сопоставить новый переключатель датчика движения со старым переключателем, чтобы он был правильно и безопасно подключен.

Как установить выключатель датчика движения (при наличии нейтрального провода)

Обратите внимание: точно следуйте инструкциям по установке датчика движения. Наше руководство следует использовать только в качестве резервного источника.

1. Изолируйте цепь, используя описанные выше процедуры безопасности.

2. Проверьте, что цепь обесточена.

3. Отвинтите сетевой выключатель от стены и вытащите его из задней коробки, чтобы вы могли видеть провода.

4. Найдите синий или черный провод, который не подключается к лицевой панели. Это ваш нейтральный провод.

5. Теперь вы можете установить переключатель, как описано выше. Сфотографируйте текущие провода и соединения, затем открутите провода от клемм и снимите старую лицевую панель.

6. Подсоедините правильные провода к нужным клеммам в соответствии с инструкциями переключателя датчика движения, убедившись, что нейтраль подключена правильно.

7. Следуйте инструкциям вашего нового коммутатора, чтобы убедиться, что вы выполнили правильные процедуры заземления. Помните, что если передняя панель металлическая, ее необходимо сначала заземлить, и рекомендуется подключить дополнительный заземляющий провод обратно к задней коробке.

8. Прикрутите новую лицевую панель к стене, снова подключите питание и проверьте возможности нового источника света.

Убедитесь, что вы никогда не останетесь в темноте

Неожиданная поломка освещения, розеток и блоков предохранителей может привести к полной остановке занятого домашнего хозяйства. Мы обеспечиваем электрическую аварийную защиту и аварийное покрытие для вашей проводки, сломанных розеток и любых поломок блока предохранителей, которые могут произойти. При наличии защиты наши домашние эксперты помогут убедиться, что неожиданные проблемы с электричеством не заставят вас ужинать в темноте.

Часто задаваемые вопросы

Нужен ли мне электрик для замены выключателя света?

Нет. Если вы заменяете сломанный выключатель света или аналогичный, это простая задача, требующая от вас только знания, как безопасно изолировать цепь, и некоторых основных инструментов. Если вы ремонтируете свой дом и переходите на металлические лицевые панели, вам нужно будет заземлить новую лицевую панель, что требует большего мастерства, но если вы компетентный мастер, это довольно простая работа.

Сколько стоит замена выключателя света?

В Великобритании, если вы платите электрику за замену сломанного выключателя света, вы можете рассчитывать на оплату в размере от 35 до 55 фунтов стерлингов.
