Водяной теплый пол под плитку своими руками, устройство, как уложить, технология монтажа

Содержание:

Последовательность укладки теплого пола
Как всё сделать своими руками
Гидроизоляция
Монтаж труб теплого водяного пола
Заливка стяжки на водяной пол и укладка плитки

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.

Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению.

Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.

Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

1. Подготовка поверхности.
2. Установка коллектора.
3. Укладка гидроизоляции.
4. Монтаж теплоизоляции.
5. Монтаж креплений и трубопроводов.
6. Раскладка нагревательных контуров.
7. Подключение системы и ее тестирование.
8. Заливка стяжки пола.
9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки.

Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.

В любом случае после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

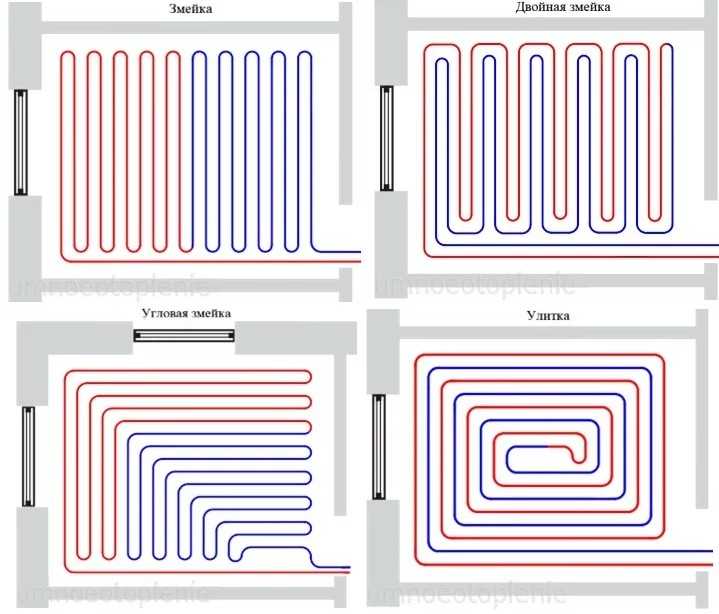

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц.

Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.

Водяной теплый пол своими руками

Смонтировать систему теплого пола в своем доме — не такая уж и сложная задача. В любом случае — это легче, чем смонтировать систему радиаторного отопления, например, с полипропиленовыми трубами.

В данной статье мы не будем рассматривать варианты подключения небольших объемов теплого пола, например, к обратке системы радиаторного отопления, или параллельно одному из контуров радиаторного отопления — такая «самодеятельность» может привести к пустой трате сил и материалов.

Наша компания оказывает профессиональные услуги по монтажу теплого пола под ключ. Для получения более точной информации обращайтесь к специалистам по тел. 777-52-35, 8-851-80-70-566, e-mail: [email protected]

В начале остановимся на основных моментах, которые нужно помнить при монтаже теплого пола своими руками (то есть без опыта).



Основые моменты при монтаже теплого пола

• Если система теплого пола монтируется совместно с радиаторами, то для теплого пола необходимо применять насосно-смесительную группу и распределительные коллектора.
• Длину одного контура необходимо ограничивать 80 метрами, максимум 100.
• Распределительный коллектор желательно распологать ближе к площадям отопления, чтобы уменьшить длину подводящих труб (о коллектора до отапливаемого помещеиния
• Также коллектор лучше распологать выше поверхности отопления. Для более простого отвода воздуха из системы (если площадь ТП находится на 2 этаже, то коллектор также желательно расположить на 2ом этаже)
• При заливке пола стяжкой, минимальная толщина стяжки — 4 см, и в стяжку необходимо добавлять специльные добавки, для улучшения у нее физических свойств.
• Если хотите отапливать дом ТОЛЬКО теплым полом,то на полу должна лежать кафельная плитка или другой теплопроводящий материал

Определяем необходимое количество материалов

Для первого этапа материалы для теплого пола выбирают исходя из общей площади заливки черновых полов и площади обогреваемых полов. К таким материалам относятся:

1. Тепло-шумо изоляция (на базе пеноплекса, пенопласта или фирменных изоляционных плит)
2. Сетка кладочная 2000х1000, 4х мелимитровая.
3. Проволока вязальная 0.8 — 1,2 мм
4. Пленка полиэтиленовая
5. Демпферная лента (по периметру)

Хотим также заметить, что применение теплоизоляции на базе фольги (фольгоизол и др.) — не эффективно, во-первых фольгу разъедает щелоч содержащаяся в растворе цемента, во-вторых фольга отражает инфракрасное излучение при наличии воздушного зазора, которого в стяжке не будет.

Если же толщина чернового пола должна быть минимальной, то применение того же пенополиэтилена будет не лишним и достаточно эффективным.

На следующем этапе определяется длина труб для теплого пола. Лучше сделать табличку, представленную ниже. В среднем при шаге теплого пола 20 см., на 1 кв.м. уходит около 6 погонных метров трубы.

Помещение	Площадь, м.кв.	Длина трубы, м.
Корридор	12	L1=12*6+4=76
Кухня	22	L1=11*6+6=72 L2=11*6+6=72
Гостиная	35	L1=12*6+5=77 L2=12*6+5=77 L3=11*6+5+71
Ванная	6	L1=6*6+10=46



При расчете длины трубы необходимо не забыть про длину подачи и обратки от коллектора до основной площади пола!

Чтобы подсчитать необходимое количество бухт трубы, нужно определить конкретного производителя и материал трубы, и уточнить какие бухты есть у данного поставщика (производителя) 100; 160; 200 м. Отрезать от бухты куски, Вам также ни кто не будет, поэтому оставшиеся обрезки, а они могут быть длиной и 30 м, придется забрать себе.

Для экономии, можно ставить муфты в контурах теплого пола, тогда трубу можно будет приобрести без запасов точно необходимой длины. Однако муфта в стяжке должна быть не разборной и высокого качества, пресс соединения или неразборные по технологии PEX.

Для подключения всех контруров теплого пола необходим коллектор (коллекторная группа) на 8 выходов (один подающий и один обратный), например IVR с расходомерами. При монтаже своими руками советуем использовать готовые сборки распределительных коллекторов — они имеют неплохое качество, встроенные расходомеры позволяют равномерно распределить теплоноситель по контурам (все контура будет греть одинаково), в комплекте уже есть сбросники, краны Моевского и крепление к стене.

Монтаж теплого пола своими руками

На первом этапе монтажа системы теплый пол, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Толщина слоя должна быть 30 — 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка по всей площади всех участков системы водяной теплый пол.

Далее укладывают арматурную сетку, ячейки которой скрепляют вязальной проволокой.



На втором этапе нужно смонтировать распределительный коллектор теплого пола, и начать монтаж трубной разводки от него. Монтаж петли начинают с одного из крайних подающих выводов, в нашем случае это верхние вывода. Для подключения трубы к коллектору испльзуем евроконус на 3/4.



Схемы укладки труб теплого пола

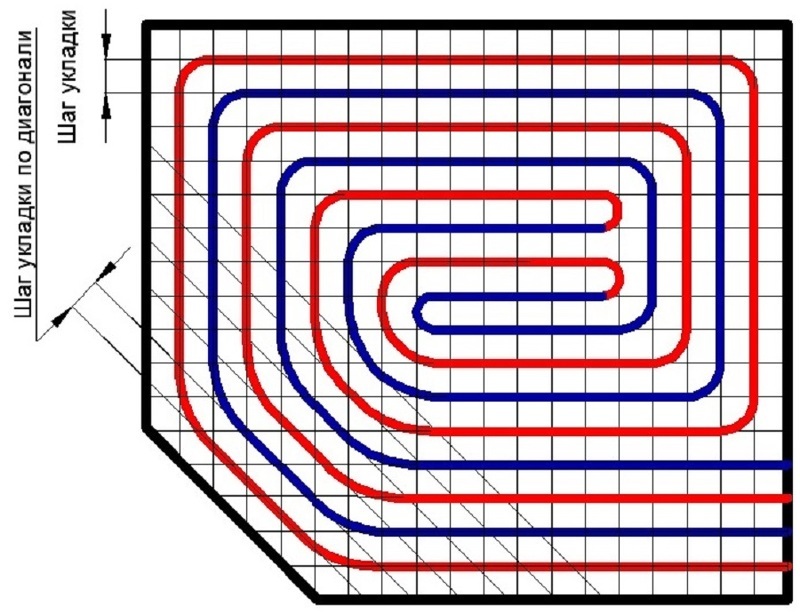

Наиболее оптимальная схема укладки теплого пола — спиральная.

От коллектора труба ведется в 10 см. от стен, включая промежуточные — транзитные помещения. Второй контур спирали ведется в 40 см. от первого (потом в этом промежутке будет уложена еще одна труба — обратка). 20 см — наиболее оптимальный шаг укладки трубы, и по колличеству испльзуемой трубы, и по равномерности прогрева пола.

В некоторых случаях не получается или не эффективно укладывать трубу в виде спирали, поэтому можно испльзовать и комбинированные схемы укладки труб теплого пола.

Крепление трубы производится на прямых участках через один метр (примерно), в изгибах почаще. Труба сама подсказывает монтажнику где ее нужно закрепить — там где она больше всего пытается сдвинуться с запланированной траектории.

На заклюичтельно этапе, после монтажа труб (контуров) теплого пола, производят опрессовку системы теплого пола. Это можно сделать несколькими способами, но желательно сразу использовать тот теплоноситель, который будет использоваться в рабочем режиме (подготовленная вода, антифриз). Заполнение системы можно произвести с помощью, например, вибрационного насоса, шланга и одного из сливных кранов в системе отопления. Заливать стяжку необходимо также при наличии давления теплоносителя в трубах.

Включать систему теплый пол водяной можно только после полного «созревания» раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе — с постепенным выходом на рабочий режим в течение трех суток.

Монтаж насосно смесительного узла

Основное назначение насосно-смесительного узла — создание низкотемпературного контура с температурой теплоносителя до 40 гр.С. и принудительная циркуляция теплоносителя в этом контуре.

Если в вашей системе отопления применяется только теплый пол, и если котел отопления может регулировать максимальную температуру теплоносителя, то в простом случае, смесительный контур можно и не использовать. В качестве насоса будет использоваться насос котла, а выходные котельные патрубки непосредственно подключаются к коллекторам теплого пола.

Во всех остальных случаях необходимо применять смесительный узел. Для самостоятельного монтажа предлагаем следующий вариант.

На рисуке вход смесительного узла подключен к распределительному коллектору котельной, через отсечные шаровые краны. В качестве смесителя применяется «Клапан термостатический смесительный ESBE VTA322 20-43C нар 1, KVS 1,6″. Он автоматически поддерживает температуру на выходе в пределах 20 -43 гр.С., уставка температуры производится колесиком спрятанным под верхней крышкой. Максимальна площадь теплого пола с таким смесителем не должна превышать 70-100 метров. Для визуального контроля температуры, в подающем и обратном трубопроводе желательно установить термометры.

Сколько стоит теплый пол? (2022)

Фото: depositphotos.com

• Типовой диапазон: от 1687 до 6032 долларов
• В среднем по стране: 3867 долларов

босые ноги ударялись об холодный кафель в ванной. Именно тогда многие люди хотели бы установить эту систему подогрева пола. Этот компактный метод отопления обеспечивает постоянное тепло во всех частях помещения, в отличие от многих других форм отопления, таких как радиаторы или принудительный воздух. И поскольку он не дует горячим воздухом, лучистое тепло не поднимает пыль. Равномерное распределение тепла позволяет практически неограниченно расставлять мебель, не беспокоясь о помехах для обогревательных приборов или уклонении от сквозняков.

Системы напольного отопления когда-то считались исключительно роскошью, но сегодня все больше домовладельцев открывают для себя преимущества установки системы лучистого напольного отопления, особенно в ванных комнатах и ​​кухнях. Продолжайте читать, чтобы узнать все, что вам нужно знать о затратах на теплый пол.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найти профессионала

+

Что такое теплый пол?

Теплый пол — это альтернативный метод обогрева вашего дома или, по крайней мере, его части. Часто применяемая в ванных комнатах и ​​кухнях, это система под полом, которая излучает тепло снизу вверх, делая полы приятно теплыми для ходьбы и устраняя сквозняки из тепловых каналов или радиаторов с принудительной подачей воздуха.

На выбор предлагается два типа теплого пола: электрический и водяной. Оба обеспечивают стабильное и эффективное тепло. Исследование, проведенное Канзасским государственным университетом совместно с Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), показало, что излучающая система может работать на 25 процентов эффективнее, чем система с принудительной подачей воздуха.

Как водные, так и электрические системы могут сэкономить до 15 процентов на счетах за отопление дома, они совместимы со всеми типами напольных покрытий и относительно просты в установке.

Фото: depositphotos.com

Факторы при расчете стоимости теплого пола

Напольное отопление может быть дорогим. Конечно, размер вашей комнаты повлияет на стоимость материалов и труда, но другие факторы могут повлиять на цену лучистого теплого пола. Во-первых, тип выбранной системы: электрическая или гидравлическая.

Не зацикливайтесь на стоимости установки настолько, чтобы забыть рассчитать стоимость эксплуатации каждого типа системы. Источник тепла может иметь значение в стоимости: геотермальные, солнечные, пропановые и электрические имеют разные ценники. В дополнение к размеру пола, на котором вы собираетесь установить лучистое отопление, тип напольного покрытия также может повлиять на стоимость.

Объявление

Там, где вы живете, цена может измениться из-за расстояния в пути и ставки оплаты труда, а также при назначении подрядчика в пиковый сезон. Стоимость также зависит от того, сколько требуется демонстрации (если она не устанавливается в новом строительстве или ремонте), подготовки площадки и очистки.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Find a Pro

+

Тип и размер пола

Несмотря на то, что теплый пол можно использовать с большинством типов полов, установка системы под определенные типы полов будет стоить дороже. Например, винил является наименее дорогим, в среднем от 2 до 15 долларов за квадратный фут. Бетон также относительно недорог, от 4 до 6 долларов за квадратный фут. Мрамор находится на верхнем уровне, его стоимость составляет от 12 до 60 долларов за квадратный фут. При заключении контракта на проект с ценой за квадратный фут вы можете ожидать, что цена будет выше для большего количества квадратных метров.

Тип лучистого теплого пола

Существует два основных типа лучистого теплого пола: электрический и водяной. Установленные электрические системы стоят от 8 до 15 долларов за квадратный фут, в то время как гидравлические системы стоят в среднем от 6 до 20 долларов за квадратный фут. Возможность установки электросистемы в виде матов способствует ее более низкой стоимости. Однако, когда дело доходит до эксплуатационных расходов, гидравлическая система обходится дешевле, поскольку вода сохраняет тепло в течение длительного периода времени.

Материалы и рабочая сила

Наибольший процент затрат на теплые полы приходится на оплату труда, которая составляет от 8 до 12 долларов за квадратный фут, в то время как стоимость материалов составляет всего от 1,50 до 2 долларов за квадратный фут.

Стоимость рабочей силы может сильно различаться по стране, что значительно увеличивает цену. Сами материалы также могут сильно различаться по стоимости. Винил обычно стоит от 2 до 15 долларов за квадратный фут, а паркетные полы могут стоить от 10 до 25 долларов за квадратный фут.

Расположение и расстояние

Если вы живете в отдаленном районе или на большом расстоянии от штаб-квартиры подрядчика, вам, возможно, придется платить за установку больше, поскольку подрядчику приходится перевозить рабочих и материалы. Если подрядчик находится на значительном расстоянии от поставщика материалов, это также может повлиять на цену, которую вы платите.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найдите профессионала

+

Помещение для установки

Причина, по которой помещение, в котором вы хотите установить пол с лучистым теплом, влияет на стоимость, заключается в том, что в некоторых комнатах обычно используются определенные типы полов, которые могут стоить дороже. Например, подвалы обычно имеют бетонные полы. Средняя стоимость установки теплого пола в подвале колеблется от 11 200 до 31 000 долларов. Хотя гараж также обычно имеет бетонные полы, затраты на установку значительно ниже, в среднем от 8 064 до 17 856 долларов, поскольку гараж предлагает более легкий доступ. Ванные комнаты и кухни имеют самую низкую среднюю стоимость: $1,9. 00 до 5500 долларов и от 2500 до 7500 долларов соответственно.

Подготовка площадки, очистка и удаление мусора

Подготовка площадки, очистка и удаление мусора также могут увеличить затраты. Подготовительные работы могут включать в себя копание, установку пены и уплотнение. Уровень сложности этой работы в конечном итоге определит окончательную стоимость. Точно так же количество уборки и мусора, которые необходимо удалить, также повлияют на окончательный счет.

Фото: depositphotos.com

Дополнительные расходы и соображения

При планировании системы обогрева полов следует помнить о некоторых других потенциальных скрытых расходах. Например, если вы выберете водяную систему, вам может потребоваться установить водонагреватель, если ваша текущая модель не обеспечивает достаточного количества воды.

Если вы решили обогреть весь дом с помощью теплых полов, вам придется придумать другой способ охлаждения дома летом. Если вы хотите добавить лучистое охлаждение, вам может понадобиться дополнительное оборудование, такое как чиллер и осушитель. Также необходимо учитывать размещение системы охлаждения.

Реклама

Какую бы систему вы ни выбрали, вы столкнетесь с операционными расходами. Текущие эксплуатационные расходы, как правило, немного выше для электрического напольного отопления, чем для водяных систем — прямо противоположно затратам на установку. Как правило, любая система практически не требует затрат на техническое обслуживание, хотя гидравлическая система может потребовать периодической проверки и обслуживания котла.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найдите специалиста

+

Установка водонагревателя

Водяная система подогрева пола требует наличия водонагревателя или бойлера для нагрева воды, циркулирующей под ногами. Если ваш водонагреватель старый, его и, возможно, трубы нужно заменить. Точно так же, если ваш водонагреватель не имеет достаточной мощности для добавления системы подогрева пола, вам понадобится новый. Установка водонагревателя может стоить от 770 до 1450 долларов.

Излучающее охлаждение

Некоторые излучающие системы можно использовать как для охлаждения, так и для обогрева, хотя система под полом непрактична для охлаждения, так как холодный воздух опускается. Вместо этого вам понадобится геотермальный охладитель или охлаждающая установка, установленная на потолке, для чего требуются дополнительные трубы. Тем не менее, это будет иметь цену, которая может увеличиться, если вам нужно добавить чиллер или осушитель. Альтернативы включают оконные кондиционеры и бесканальные кондиционеры.

Эксплуатационные расходы и техническое обслуживание

Эти две системы имеют одинаковые эксплуатационные расходы, хотя водяная система лучистого отопления часто работает немного дешевле, поскольку гидравлическая система сохраняет больше тепла, поэтому системе не нужно будет работать так долго. Как правило, обе излучающие системы стоят от 1 до 5 долларов в день. Однако размер вашего котла и тип топлива, используемого для его работы, могут изменить это среднее значение. Типичный газовый котел мощностью 100 000 БТЕ, используемый с этими системами, стоит чуть более 1 доллара в час.

Дополнительные компоненты

Если вы выберете водяную систему лучистого отопления, вам может потребоваться модернизация водонагревателя или добавление бойлера. Скорее всего, вам также понадобится трубка. Другие дополнительные компоненты, необходимые для системы подогрева пола, включают термостат и латунные коллекторы. Некоторые системы, такие как солнечные и геотермальные, имеют дополнительные требования, такие как солнечные панели и насосы.

Фото: depositphotos.com

Типы теплого пола

В то время как два основных типа лучистого теплого пола делятся на электрические и водяные, можно использовать и другие системы. Геотермальные напольные системы используют тепло, передаваемое тепловыми насосами, которые циркулируют горячую воду по трубам. Солнечные лучистые тепловые системы собирают энергию солнца с помощью солнечных панелей, которые затем циркулируют жидкость для обогрева полов. Пропановые системы под полом используют пропан в качестве источника топлива для обеспечения тепла. У каждого есть свои плюсы и минусы, и у каждого разная цена.

Реклама

Электричество

Электрические системы часто являются дополнительными и не предназначены для использования в качестве единственного источника тепла в помещении. Нагревательные кабели, встроенные в маты, укладываются под плиточный пол, а под виниловые или деревянные полы можно укладывать специальный нагревательный мат. Электрический теплый пол стоимостью от 8 до 15 долларов за квадратный фут состоит либо из матов со встроенными кабелями, либо из кабелей, протянутых через сетку. Использование матов увеличивает стоимость, но упрощает установку. Из-за стоимости эксплуатации эти системы обычно предназначены для ванных комнат, кухонь и небольших помещений.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Find a Pro

+

Гидравлические системы

Гидравлические системы часто используются для отопления всего дома, при этом трубы PEX проходят от бойлера или водонагревателя под полом. Это наиболее часто используемые системы и, как правило, наиболее экономичные в эксплуатации. Однако затраты на установку обычно выше, чем для электрических систем, благодаря прокладке труб и возможному добавлению водонагревателя или бойлера. Первоначальные затраты на водные системы могут быть в два или три раза выше, чем на электрические системы, или примерно на 6-20 долларов больше за квадратный фут. Добавьте сюда стоимость бойлера или дополнительного водонагревателя, и цена вырастет еще больше. Однако эксплуатационные расходы обычно ниже, поскольку горячая вода удерживает тепло и, таким образом, сокращается время, необходимое для подачи тепла в систему.

Геотермальный

Геотермальный лучистый пол — это еще одна форма водяного отопления, но для нагрева воды он использует тепловую энергию земли, а не водонагреватель. Средняя цена геотермальной системы лучистого отопления составляет от 9 500 до 27 000 долларов, во многом благодаря стоимости насоса. Тепловой насос перекачивает смесь горячей воды и гликоля (антифриза) по ряду труб под полом.

Солнечная энергия

Около одной трети стоимости солнечной системы лучистого теплоснабжения приходится на стоимость солнечного водонагревателя. Средняя стоимость варьируется от 8000 до 19 долларов., 500. Как и в случае с другими формами солнечной энергии, солнечные панели накапливают энергию солнца, используя ее для нагрева жидкости, которая проходит через резервуар, а затем циркулирует под полом. Солнечные панели могут увеличить стоимость проекта.

Пропан

Резервуар для нагрева воды на пропане стоит в среднем 2600 долларов США, помимо стоимости труб для гидравлической системы и работ по ее установке — обычно от 6 до 20 долларов за квадратный фут. Это один из самых доступных источников энергии для нагрева воды, используемой в водяной системе.

Фото: Depositphotos.com

Преимущества лучистого теплого пола

Лучистое напольное отопление предлагает множество преимуществ, от экономии до комфорта. Он тихий, энергоэффективный и практически не требует обслуживания. Кроме того, если вы хотите продать свой дом в будущем, система лучистого пола может стать благом для потенциальных покупателей.

Комфорт

Одна из первых вещей, которые вы, вероятно, заметите, когда речь идет об лучистом обогреве пола, это то, что он сохраняет ваши ноги в тепле. Но вы также, вероятно, заметите, что в вашем доме меньше сквозняков или холодных мест, так как пол заменяет поток принудительного тепла и последующие холодные сквозняки, которые вы чувствуете от радиаторов и воздуховодов печи. Центральное отопление также может высушивать воздух, делая дыхание более неудобным в холодные месяцы, но это не проблема с теплыми полами. Системы излучающих полов могут быть особенно теплыми в таких местах, как подвалы и гаражи, которые обычно являются более холодными местами в доме.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Find a Pro

+

Безопасность

Старомодные радиаторы торчат из комнаты и могут быть очень горячими на ощупь. Вентиляционные отверстия на полу могут иметь острые края или смещаться, создавая угрозу безопасности для домашнего животного или ребенка. Системы лучистого теплого пола находятся полностью под поверхностью пола, поэтому можно не беспокоиться об опасности споткнуться. Еще одна проблема безопасности связана с качеством воздуха. Поскольку вентиляционных отверстий нет, воздух не циркулирует и, возможно, не поднимает пыль, мусор и аллергены. Это улучшит качество воздуха в вашем доме, что может быть особенно полезно для людей с чувствительной дыхательной системой.

Энергоэффективное отопление

Можно сэкономить на счетах за электроэнергию, установив пол с подогревом. Стоимость его непрерывной работы в течение 24 часов составляет около 3 долларов США по сравнению с 20 долларами США за эксплуатацию традиционной системы отопления в течение того же периода времени. А поскольку вода может удерживать в 3500 раз больше тепла, чем воздух, водяная система позволит вам снизить температуру на 6–8 градусов по Фаренгейту без потери комфорта.

Реклама

Низкие эксплуатационные расходы

Большинство систем напольного отопления практически не требуют технического обслуживания, и на многие из них предоставляется 30-летняя гарантия. Если вы выберете гидравлическую систему, вам может потребоваться смазывать подшипники насоса каждые несколько лет. Котлы следует проверять ежегодно, и может потребоваться чистка, смазка подшипников и техническое обслуживание горелки.

Повышение стоимости дома

Установка системы лучистого обогрева пола обеспечивает хороший возврат инвестиций. Как правило, лучистое отопление может стоить на 25–50 процентов меньше в эксплуатации и обслуживании. Поскольку его ожидаемый срок службы составляет от 30 до 45 лет, что вдвое или втрое превышает срок службы печи с принудительной подачей воздуха, он еще более экономичен. Программируемый термостат повышает энергоэффективность. Эти энергосберегающие системы являются популярным элементом роскоши среди покупателей жилья.

Стоимость лучистого теплого пола: сделать своими руками или нанять специалиста

Выполняя работу самостоятельно, можно почти вдвое сократить расходы на установку лучистого теплого пола. Средняя цена за квадратный фут профессиональной установки плюс материалы составляет 11 долларов, в то время как стоимость самостоятельной сборки электрической системы (включая материалы) составляет 6 долларов за квадратный фут и 2 доллара за квадратный фут только за материалы для гидравлической системы.

Тем не менее, это потенциально опасно из-за электрического аспекта и требует некоторых довольно специфических знаний, с которыми большинство домашних мастеров не столкнутся без специальной подготовки. Преимущества найма профессионалов начинаются со знаний, которые они приносят. Они могут дать совет о том, подходит ли тип напольного покрытия для выбранной вами системы лучистого отопления. Они узнают, нужно ли вам изолировать компоненты пола, чтобы избежать потери тепла. Профессионалы также склонны выполнять работу быстрее, чем большинство домашних мастеров.

В зависимости от вашего местного законодательства сантехнические и электрические работы могут быть выполнены лицензированным специалистом в соответствии с нормами. Выбранный вами продукт также должен быть установлен лицензированным специалистом, иначе вы рискуете аннулировать гарантию.

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найдите профессионала

+

Как сэкономить на теплых полах

Несмотря на то, что первоначальные затраты на пол с подогревом — это большие первоначальные затраты, значительная экономия приходит со временем. По данным Управления энергетической информации США, 51 процент годового энергопотребления дома уходит на отопление и охлаждение. Системы лучистого теплого пола позволяют значительно снизить расходы на электроэнергию. Поскольку они не нагревают воздух и поскольку нет сквозняков от систем принудительного воздушного отопления, вы можете чувствовать себя теплее даже при более низкой установке термостата. Поскольку тепло поднимается вверх, тепло от пола будет подниматься по комнате. Многие домовладельцы видят экономию энергии от 10 до 30 процентов.

Вы можете сэкономить деньги на системах лучистого обогрева пола, если ваш нынешний водонагреватель достаточен. Установка нового водонагревателя стоит от 770 до 1450 долларов. Если ваша система может справиться с дополнительными задачами, это сэкономит значительные средства.

Реклама

• Выберите правильное напольное покрытие, которое лучше всего проводит тепло. Министерство энергетики США указывает, что керамическая плитка является наиболее эффективным напольным покрытием для систем лучистого отопления. Другие типы напольных покрытий также могут не проводить тепло, а это означает, что вы не сможете максимально сэкономить на счетах за электроэнергию.
• Ограничьте зону укладки теплого пола критическими зонами, такими как ванные комнаты. Если вы часто используете свой гараж или подвал, и тепло плохо удерживается в этих помещениях, возможно, стоит также установить там излучающий пол. Меньшая площадь покрытия означает меньшие затраты.
• Магазин вокруг. Первая компания, с которой вы свяжетесь, может не предложить лучшую цену или не все услуги, которые вы ищете. Сделайте несколько сравнительных покупок для лучшей общей сделки.
• Если вы модернизируете систему обогрева пола, подумайте об использовании электричества. Гидравлические системы сложнее (и дороже) модернизировать.

Вопросы, которые необходимо задать о лучистом нагреве пола

Лучистый нагрев пола, как правило, является более энергоэффективным методом обогрева вашего дома. Но с таким большим выбором типов напольных покрытий и излучающих систем может быть непростым решением получить максимальную отдачу от вашей системы отопления. Важно спросить своего подрядчика, чего ожидать и сколько все будет стоить, чтобы убедиться, что вы получите систему, соответствующую вашим потребностям и бюджету.

• Сколько времени займет работа?
• Какой вид отопления вы рекомендуете для моего дома и потребностей?
• Какие дополнительные расходы могут возникнуть?
• Есть ли на рынке какие-либо новые технологии, о которых мне следует знать?
• У вас есть лицензия и страховка? (Лицензионные требования будут различаться в зависимости от вашего штата и типа выполняемой работы.)
• Сколько человек потребуется для этой работы?
• О каком обслуживании мне нужно знать?

Хотите установить теплый пол?

Профессионал может помочь. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов по напольным покрытиям.

Найдите профессионала

+

Часто задаваемые вопросы

Доступность такого большого количества вариантов приводит к многочисленным вопросам, чтобы определить правильную систему и напольное покрытие для вашего дома и бюджета. Несмотря на то, что это руководство было направлено на то, чтобы охватить все, что нужно знать об теплых полах, у вас могут возникнуть некоторые нерешенные вопросы.

В. Могу ли я отапливать весь дом с помощью теплых полов?

В зависимости от системы можно. Водяные системы лучше приспособлены для обогрева всего дома. Электрические системы лучше подходят для обогрева отдельных комнат, нуждающихся в дополнительном тепле. Однако гидравлические системы также сложнее модернизировать в существующем доме, и их лучше всего устанавливать в новом строительстве.

В. Полы с подогревом потребляют много электроэнергии?

Многие системы лучистого обогрева пола потребляют около 12 ватт электроэнергии на квадратный фут в час для обогрева помещения. Если стоимость электроэнергии составляет $0,1319за киловатт-час, это будет стоить 0,00158 доллара за квадратный фут в час, чтобы запустить электрическую систему лучистого обогрева пола. Большинство домовладельцев видят сокращение своих счетов за электроэнергию от 10 до 30 процентов.

В. Какова средняя стоимость установки лучистого теплого пола в новостройке?

В типичном новом доме площадью 2400 квадратных футов средняя цена системы лучистого обогрева пола будет составлять от 19 000 до 36 000 долларов США для электрической системы или от 14 000 до 48 000 долларов США для гидравлической системы. Для отдельных комнат цена обычно составляет от 8 до 15 долларов за квадратный фут для электрических систем или от 6 до 20 долларов для гидравлических версий.

В. В чем разница между теплым полом и подогревом плинтуса?

Вентиляционные отверстия плинтуса расположены в нижней половине стены и обычно являются частью системы принудительного воздушного отопления, которая нагнетает нагретый воздух в помещение. Излучающие обогреватели устанавливаются под полом и питаются от электрических змеевиков или водяных труб. Они излучают тепло вверх без обдува воздухом.

В. Эффективен ли теплый пол?

Лучистый теплый пол может прогреть комнату до температуры на 40 процентов ниже, чем требуется традиционным системам отопления. Водяные системы, как правило, более эффективны, потому что вода удерживает больше тепла, поэтому система будет потреблять меньше энергии. Добавление программируемого термостата может повысить эффективность системы. Зонирование — еще один способ повысить эффективность за счет направления большего количества тепла в большие помещения.

Объявление

В. Какой тип пола лучше всего подходит для лучистого отопления?

Лучистое отопление пола совместимо практически со всеми типами напольных покрытий, но некоторые из них более совместимы, чем другие. В целом, керамическая плитка и камень являются лучшими типами напольных покрытий для использования с системами лучистого отопления, поскольку они более эффективно передают тепло. Другие типы напольных покрытий, такие как дерево, ламинат, винил, ковер, резина и бетон, обычно нагреваются дольше, поэтому они часто менее желательны в сочетании с лучистым теплом.

В. Как долго работает пол с подогревом?

Большинство систем напольного отопления обычно служат в среднем от 20 до 35 лет, прежде чем потребуется ремонт или замена. Отдельные компоненты имеют разный срок службы. Например, трубы и змеевики обычно служат от 20 до 35 лет , , а котлы служат от 15 до 20 лет.

Источники: HomeAdvisor, Warmup, Angi, Fixr, WarmlyYours, Forbes, NerdWallet, Управление энергетической информации США

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Теплый пол 101 — Bob Vila

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не раздувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему пространству, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, самое главное, вас. Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в солнечный холодный день. Ваше лицо кажется теплым, но солнцу не нужно нагревать воздух снаружи, чтобы вы чувствовали себя так.

Для справки, полы с подогревом существовали веками, начиная с гипокауста — пола, поднятого на столбах, где тепло могло циркулировать внизу и излучаться сквозь слои плитки и камня — древних турецких и римских бань до эпохи Фрэнка Ллойда Райта. принятие более современных японских образцов века. И хотя раньше решение об установке лучистого отопления принималось до начала строительства, сегодняшние инновации делают его осуществимым и даже подходящим для самостоятельной модернизации существующего дома.

Типы систем лучистого обогрева полов

Теплые полы нагреваются либо с помощью кабелей электрического сопротивления, либо с помощью горячей воды, протекающей внутри труб.

Электрические системы

Электрические системы лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения. Кабели, которые часто предварительно прикрепляются к матам для простоты установки, укладываются поверх чернового пола на слой тонкозатвердевшего раствора. Керамическая или каменная плитка – популярный выбор готового пола. Существуют также излучающие электрические прокладки для подогрева пола, которые можно устанавливать под ламинатом и другими плавающими полами, такими как инженерная древесина. Один производитель, Thermosoft, производит прокладки, которые производят 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, закрепите скотчем, накройте плавающим полом и выполните электрические соединения. Раствор не требуется.

Объявление

Не хотите переделывать старый пол? Такие компании, как SunTouch, производят электрические излучающие прокладки, которые помещаются в ниши балок под полом. Вам, конечно, понадобится доступ к нишам из подвала или подполья. Под матами установлены плиты из стекловолокна, поэтому большая часть тепла уходит вверх, а не вниз.

Фото: manasquanplumber.com

Водяные системы

Водяные системы лучистого отопления обычно предназначены для обогрева всего дома. Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубку можно установить несколькими способами: встроить в бетонную плиту, установить поверх существующей плиты в цементе, закрепить скобами под черным полом или установить в каналах специально разработанных панелей черного пола. Поверх него можно укладывать любой вид готового пола, в том числе дощатый паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут рекомендовать инженерную древесину, а не напольные покрытия из цельной древесины в домах с высоким уровнем влажности. В противном случае изменения содержания влаги могут привести к короблению, изгибу или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Больше комфорта, меньше затрат на электроэнергию

Лучистое отопление удобнее других систем по ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — у пола. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые отнимали бы у вас тепло и вызывали у вас ощущение холода. Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего в одну минуту вам становится слишком жарко, а в следующую — слишком холодно. Он также не сушит воздух, который, в свою очередь, сушит носовые перепонки. Кроме того, лучистое тепло относительно без сквозняков. Здесь нет подающих и обратных регистров или конвекционных радиаторов, а утечки воздуха вокруг дверей и окон меньше. Наконец, воздух внутри дома, как правило, чище, потому что пыль и аллергены с меньшей вероятностью переносятся воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические теплые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. С такими системами рекомендуется использовать программируемые термостаты с ограничением температуры воздуха и пола для экономии затрат на электроэнергию. Водяные системы лучистого пола экономят энергию и сокращают расходы на топливо, потому что лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку работа высокоэффективного котла при более низких температурах увеличивает срок его службы. Кроме того, водяное лучистое тепло более эффективно, чем другие системы, потому что оно использует относительно низкую температуру воды для обогрева вашего дома. По сути, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб PEX (сшитого полиэтилена) за последние 15-20 лет сделала теплые полы более простыми в установке и герметичными. Это было не так с винтажными излучающими системами 50-х и 60-х годов, которые основывались на медных трубах, встроенных в бетон. Со временем трубки дали течь, и системы были заброшены. Вначале PEX тоже не обошлось без сбоев. Небольшие количества кислорода могут проникать в футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Более новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также заставила строителей и домовладельцев переосмыслить лучистый теплый пол. Солнечная энергия является хорошим источником тепла для теплых полов, потому что солнечные тепловые коллекторы очень эффективно обеспечивают более низкую температуру воды, которая требуется для таких систем.

Объявление

Упрощенная установка

Установка упростилась в последние годы с появлением чернового пола, предварительно оснащенного трубными каналами. Компания Warmboard, например, производит излучающие напольные панели размером 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, облицованные алюминиевым листом для равномерного распределения тепла. Панели дороже, чем материалы, используемые в некоторых других системах, но они более эффективны и также снижают трудозатраты.

Лучистое охлаждение

Единственным недостатком лучистого теплого пола является то, что его не так просто использовать для охлаждения. В обычной системе принудительного воздушного отопления те же воздуховоды, которые подают горячий воздух по воздуховодам от печи, можно использовать для подачи холодного воздуха от центрального кондиционера. Хотя лучистое охлаждение возможно, его установка, как правило, нерентабельна. Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубы для лучистого охлаждения лучше всего провести в потолке (а не в полу, лучше место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Стоимость систем теплого пола

Для нового строительства водяная система теплого пола, вероятно, будет стоить больше, чем принудительная подача горячего воздуха (воздуховоды и регистры) или гидравлические системы (плинтусные радиаторы). Однако в долгосрочной перспективе это сэкономит деньги из-за более низких настроек термостата и более высокой эффективности. Стоимость дооснащения водяными лучистыми полами варьируется в зависимости от того, есть ли доступ к черному полу и в какой степени полы и потолки должны быть сорваны и переустановлены. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 квадратных футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает наличие двух зон (1000 кв. футов подвала и 1000 кв. футов первого этажа). Стоимость рабочей силы варьируется в зависимости от работы и местоположения.

Реклама

Электрический теплый пол стоит около 6 долларов США за кв. фут материалов, но зачастую его установка дешевле из-за меньших трудозатрат. К сожалению, его эксплуатация намного дороже, и поэтому его обычно имеет смысл использовать в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — не проблема, если вы строите новый дом — также может быть модернизировано, чтобы соответствовать этажам существующих домов, хотя затраты на установку будут выше. При модернизации трубы прикрепляются к нижней стороне чернового пола первого этажа, при условии, что к ним есть доступ из подвала или подполья. Если ремонт обширен и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где это будет более эффективно, проще в установке и потребует меньшего количества труб.
