Монтаж теплого пола своими руками

Холодной осенью, особенно когда отопление еще не дали, очень приятно ступить босой ногой на теплую кафельную плитку. Осуществить эту мечту поможет монтаж теплого пола. Сейчас стали очень популярными электрические полы — нагрев напольного покрытия будет осуществляться за счет электричества. Уложить теплый пол своими руками — один из способов потратить на ремонт меньшую сумму, так как стоимость работ включает в себя не только материал, но и его укладку. Для правильного монтажа теплого пола необходимо разделить весь процесс на небольшие этапы. И тогда вы сможете сказать, что теплый пол своими руками — это несложно.

1 этап: расчет необходимого материала.

Для этого измерьте площадь обогреваемого пола. Учитывайте только те места, куда будет ступать нога человека. Площадь под мебелью включать в расчет не нужно. Обратите внимания, что под бытовыми приборами (холодильник, посудомоечная машина, стиральная машина) пол может перегреваться.

Затем, в зависимости от того в какое помещение вы будете укладывать теплый пол своими руками, будет определяться мощность системы обогрева. Для ванной комнаты это порядка 180 Вт, для детской комнаты — 150 Вт на квадратный метр.

Допустим, площадь отапливаемого пола в детской получилась 10 квадратных метров, значит, мощность системы обогрева составит 1500 Вт. С этими выкладками направляйтесь в магазин к консультанту, который поможет с приобретением электрического кабеля. Вместе с приобретением кабеля необходимо купить терморегулятор и датчик температуры. Выбрать его поможет консультант. Важно, чтобы терморегулятор соответствовал мощности системы обогрева. Устанавливая теплый пол своими руками, не забывайте, что терморегулятор будет поддерживать необходимую температуру, обеспечивать автоматическое включение и выключение системы обогрева. Поэтому ответственно отнеситесь к выбору его модели.

2 этап: выравнивание и утепление пола.

Поверхность пола выравнивают цементной стяжкой, затем по периметру помещения приклеивают демпферную ленту. На пол укладывают теплоизоляцию толщиной не менее 2 см. Таким образом, вы избежите излишних теплопотерь, укладывая теплый пол своими руками.

3 этап: установка датчика температуры и терморегулятора.

Терморегулятор установить можно в стене на любой высоте от пола, но не менее 30 см. Осуществляя монтаж теплого пола, учитывайте расстановку мебели. Важно, чтобы она не перекрывала термостат (терморегулятор). К месту установки терморегулятора подводят питание 220 В. От термостата в гофротрубке идет кабель и затем устанавливают датчик температуры пола. Важно отметить, что датчик температуры, производя монтаж теплого пола, устанавливают непосредственно на пол в специально подготовленную выемку.

4 этап: укладка кабеля.

Кабель рекомендуют укладывать по спирали, важно помнить, что он не должен пересекаться между собой. Перед укладкой кабеля закрепите монтажную ленту, учитывая шаг укладки кабеля. Для расчета шага необходимо площадь отапливаемого пола умножить на 100 и разделить на длину кабеля.

5 этап: проверка.

После укладки пола обязательно проверьте сопротивление кабеля тестером.

6 этап: финишная заливка цементной стяжкой.

Включать теплый пол можно после того как цементная стяжка полностью высохнет, как правило это 4 недели.

Понравилась статья? Поделитесь с друзьями!

Теплый водяной пол своими руками

Если вы решили уложить водяной пол своими руками, скажем сразу, эта задача не из простых, но в любом случае, справиться можно абсолютно с любой поставленной перед собой задачей, достаточно быть осведомленным в том, как ее реализовать. Если вы имеете достаточно средств, чтобы заказать установку у специалистов, то рекомендуем воспользоваться их профессиональными услугами. Но в период кризиса, когда каждая копейка на счету, целесообразнее будет использовать свои силы. В связи с этим очень актуальной стает тема возможности создания теплого водяного пола своими руками.

Сразу стоит отметить, что теплые водяные полы лучше устанавливать в загородном или частном доме. В квартире достаточно проблематично подсоединить систему теплого пола к стояку, да и сама возможность у собственников квартир в многоэтажках появилась только с началом строительства так называемого «элитного жилья», где предусматривается проектом система теплых полов.

В обычной «хрущевке» или панельном доме разрешение на установку вы скорее всего не получите, вы можете все узнать, обратившись в ваше ЖКО. Совсем другое дело, если вы уже используете автономное отопление и сами принимайте решение, как и в каком объеме необходимо отапливать свою квартиру.

• 1 Устройство пола
• 2 Монтаж теплого пола
  • 2.1 Разделение комнаты на участки
  • 2.2 Покрытие поверхности изоляционным слоем
  • 2.3 Арматурная сетка и монтаж трубопровода
• 3 Опрессовка системы
• 4 Подключение системы
• 5 Заливка стяжки
• 6 Сравнительные характеристики теплых полов и радиаторной системы отопления

Устройство пола

Теплый пол по типу установки можно разделить на 2 вида:

• настильный;
• бетонный.

Настильный монтаж делится на деревянную систему установки и полистирольную, а бетонная укладка подразумевает, что будет залита бетонной стяжкой поверхность пола. Настильный вид – отличается от бетонного тем, что все мокрые процессы полностью исключает, благодаря чему в несколько раз увеличивается скорость выполнения работ по установке теплых полов.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м², помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

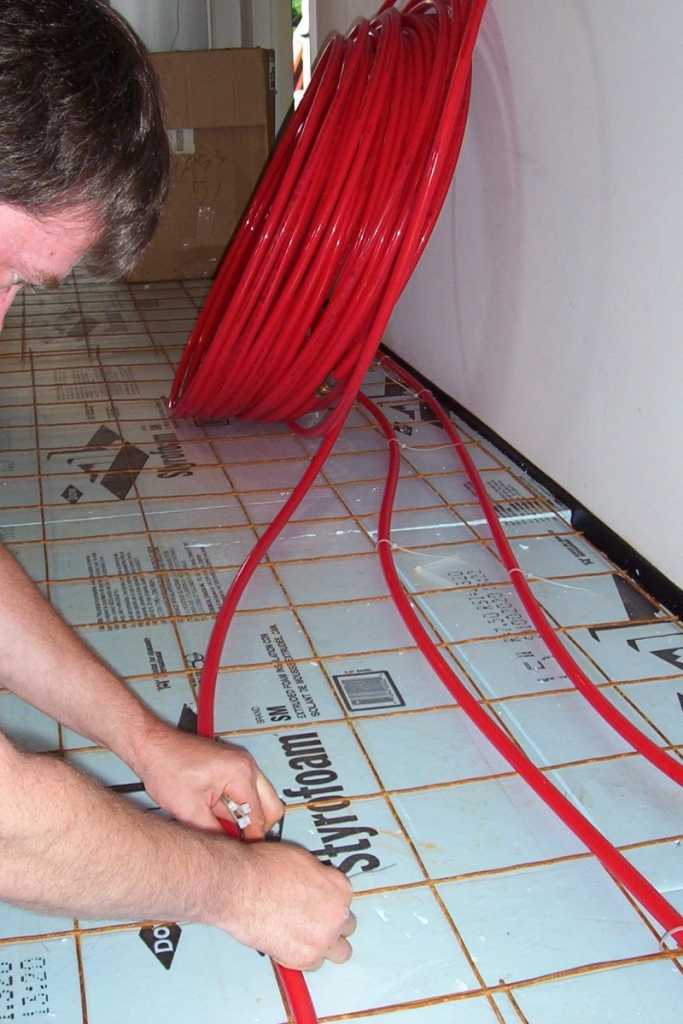

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т. к. там выше теплопотери. Ориентировочный расход трубопровода на 1м² монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Во время всех остальных монтажных работ по заливке бетонного раствора система также должна находиться под давлением.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Перед проведением таких испытаний, контуры трубопроводов должны быть заполнены водой, а воздух полностью вытеснен. Испытания необходимо проводить перед началом заливки бетонного раствора.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат.

Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Не стоит забывать, что перед каждым трубопроводом на входе на гребёнке обязан стоять кран.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Боковое местоположение нагревательных элементов приводит к тому, что самое теплое место в комнате оказывается только вблизи от источника тепла, потом нагретый воздух уходит наверх, а уже остывший опускается к основанию пола.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.

Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.

Установка теплых полов — Brooks & Stone

DIYРемонт кухни

11 марта

Автор Лекс Брукс

Когда-то… мы установили теплый пол на кухне (еще в мае 2020 года, правда)! И потом, мы не включали его еще 9 месяцев!! Наконец-то мы его включили, и произошло короткое замыкание (#facepalm), значит, еще месяц ждать нашего электрика. Ну, друзья мои, это наконец-то , официально , здесь жарко! И наши маленькие пальцы очень подрумянены на том, что раньше было очень холодным каменным полом!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот пост спонсируется, т. е. мы получили бесплатный продукт в обмен на то, что написали этот пост и поделились нашим процессом и опытом в Instagram. Мы получили нагревательные маты WarmlyYours и термостат, но все остальные материалы закупили сами. Мы НЕ сотрудничаем с компаниями, в которые мы не верим всем сердцем, поэтому, когда мы принимаем продукт, у нас есть веская причина, исследования и реальный жизненный опыт. Подробнее о принципах нашего сотрудничества читайте здесь. Мы не получаем никаких комиссионных или партнерских платежей, если вы покупаете продукт после прочтения этого поста.

Еще в мае я рассказал о нашем партнерстве с замечательным WarmlyYours и об этапах планирования, которые мы прошли, вплоть до получения наших ковриков для электрического подогрева пола для кухни. Проверьте этот полный пост для фона! Это вторая часть рассказа о том, как проходила фактическая подготовка и установка матов, а также пошаговое руководство по нашему процессу, в том числе, как обычно, где мы немного ошиблись и должны были исправить курс. В третьей части последует пост о том, как мы на самом деле укладывали плиткой сложный узор «опус» (в этой части были вопросы о браке!!), а затем запечатывали, затирали и снова запечатывали.

Мы взяли небольшой перерыв в работе и устроили целую 4-дневную феерию полов для этих двух частей, превратив нашу кухню из неряшливого беспорядка на полу в красивое кафельное и отапливаемое помещение за один чрезвычайно долгий уик-энд. Это были 12-часовые, без шуток, потные, ноющие в спине трудовые дни. Но мы это сделали!! Может быть, это какая-то самодельная пластинка?! Так что пристегнитесь, это еще один содержательный информационный пост, ребята!

НЕКОТОРЫЕ ССЫЛКИ ДЛЯ БЫСТРОГО ПЕРЕХОДА:

ДЕНЬ 1: Подготовка чернового пола

ДЕНЬ 2: Установка нагревательных матов / Укладка цемента

Инструменты и изделия

Кухня перед отоплением и плиткой

Кухня после нагрева и грунтовки (перед цементированием)

Кухня после укладки плитки

Итак, приступим….

Прежде чем углубиться во весь этот процесс, мы убедились, что все материалы готовы и ждут, чтобы нам не приходилось каждый день ходить в хозяйственный магазин. В общем, все получилось, как и планировалось, за одним большим исключением — но до этого еще дойдем! 😉 Было 4 основных компонента, которые мы рассмотрели здесь в первые два дня: (1) обеспечение того, чтобы наш план был разумным и взвешенным, (2) укладка границы из цементных плит вокруг нашего пространства нагревательного мата, чтобы действовать как барьер для само- выравнивание цемента, который проходит по нагревательным матам, (3) укладка нагревательных матов и (4) заливка цемента. Прямо вперед, верно? Читать дальше….

ДЕНЬ ПЕРВЫЙ (ЧЕТВЕРГ): Подготовка поверхности

Мы тут же застряли! Как взволнованные школьники, у нас поначалу было легкое головокружение, но это довольно быстро прошло…

Первая часть была очень быстрой, и это заполнило пятна на нашем черном полу. Мы купили один лист стандартной подложки толщиной 5 мм, обрезали его по размеру и прикрутили на место. Остальная часть чернового пола прибита гвоздями, но мы, честно говоря, просто не удосужились вытащить гвоздомет и компрессор для двух крошечных секций, так что это были шурупы 1 1/2 дюйма!

Затем мы убедились, что черновой пол максимально очищен от мусора и липкой массы, чтобы у нас не возникло проблем с укладкой цементной плиты Hardi-backer и/или нагревательных матов. Это означало, что мне пришлось потратить около часа на очистку пола от старой плиточной мастики, которую мы соскоблили со стен несколько месяцев назад. Предыдущая столешница и фартук из формики были приклеены к стенам мастикой, и от этого материала чертовски грязно! Так что мастичная жижа, по цвету и консистенции напоминающая детские какашки, все еще была на полу в углах, и ее нужно было полностью оторвать. Йик!

Третья часть заняла у нас больше всего времени. Мы измерили и отметили все, прежде чем нарезать какие-либо материалы, просто чтобы убедиться, что у нас есть надежный план и что мы продумали все надоедливые детали. В этом не было особой необходимости, но я считал, что использование этого времени заранее означало бы, что фактическая резка материалов и укладка матов происходили бы намного быстрее, если бы мы не измеряли каждый шаг 2-3 раза. Итак, первым делом мы отметили малярным скотчем места, где будут стоять наши шкафы. Затем мы отметили фломастером, где мы собираемся разместить нашу рамку Hardie-backer, которая будет выступать над шкафами на пару дюймов и содержать самонивелирующийся цемент на последнем этапе. И наконец, мы нарисовали на полу весь макет нагревательного мата WarmlyYours, дюйм за дюймом. Как только это было завершено, я думаю, что это было около 3 часов дня! Мы мысленно отметили, что если бы мы сделали это снова, мы бы закрыли этот день здесь.

Посмотреть в полном размере

Зеленая лента = позиции шкафа

Посмотреть в полном размере

Черный маркер = позиционирование теплового коврика WarmlyYours

Посмотреть в полном размере

Треугольники + квадраты = Где маты начинаются и заканчиваются

Однако, никогда не отступая в течение долгого дня, мы перешли к вырезанию, укладке и закреплению 1/4-дюймового Hardiebacker. Небольшое примечание: есть две распространенные марки цементных плит, которые вы можете использовать: Durock или Hardiebacker. Мы выбрали Hardiebacker, потому что он легче по весу (поскольку в нем используется волокно, а не стеклокомпозит), с ним легче манипулировать из-за наличия «сетчатого» шаблона для резки на каждом листе, а также он имеет хороший уровень водонепроницаемости для кухни. Тем не менее, если бы нам снова пришлось заниматься этим проектом, в следующий раз мы бы выбрали Durock. В то время как Durock делает больше беспорядка (мы использовали его раньше при установке ванной в городском фермерском доме), мы по-прежнему обнаружили, что Hardiebacker гораздо труднее резать, особенно если вы вырезали между 1-дюймовыми линиями сетки (как мы часто делали). Вообще говоря, мы положили Hardiebacker на плоскую устойчивую поверхность (желательно приподнятую над землей), использовали большой Т-образный угольник для гипсокартона, чтобы отметить, где мы хотели разрезать, и надрезали бумагу для подложки канцелярским ножом. Оттуда мы выровняли край Hardieboard с краем нашего стола и не очень осторожно прикладывали давление и вес, пока бумага не согнулась. Покачивая его туда-сюда, он в конце концов вырвался на свободу. Ключ, как мы обнаружили, заключался в медленном надавливании, так как если бы вы попытались отломить его быстро, доска порвалась бы не в том месте. Но медленно и уверенно выигрывает гонку! Потребовалось около 4-5 досок, которые нужно было разрезать, и немалое количество слегка кровавых царапин на наших руках, прежде чем мы осознали этот ключевой факт. Итак, урок усвоен, не будьте нами – медленно и уверенно!

Преимущество заключалось в том, что, предварительно проделав обширный процесс измерения, мы создали основной список размеров, необходимых для Hardibacker, и отправились в город, чтобы вырезать их все для нашей головоломки. После того, как мы убедились, что охвачены все разделы, мы перемешали наш тонкий набор, чтобы все это уложить. Учитывая количество разбавленного материала, которое мы будем использовать за эти 4 дня, мы купили мешки и сами смешали его с помощью перфоратора Dewalt + насадки для бетономешалки. Как только вы получите желаемую консистенцию густого теста для торта, дайте ему постоять 10 минут и снова перемешайте, мы были готовы укладывать наши доски. Эта часть была очень простой, Стью затер тонкий слой, используя 1/2-дюймовый шпатель под углом 45 градусов, а я уложил Hardiebacker сверху. После того, как мы все это уложили, мы закрепили его каждые 8 ​​дюймов с помощью винтов Backer-On (особый тип винтов, необходимых для цементной плиты), следя за тем, чтобы мы оставались на 2 дюйма от каждого угла и края. После того, как все шурупы были закручены, я положил цементную сетку поверх всех швов и замазал их очень минимальным слоем тонкой замазки.

Завершающим этапом ночи было замазывание силиконом границы между тонким слоем/Hardiebacker и черновым полом. Цель этого состояла в том, чтобы гарантировать отсутствие зазоров или каналов на полу, когда мы заливали самовыравнивающийся цемент. Учитывая, что цемент в основном представляет собой жидкость, которая вытекает через мельчайшие отверстия, вам необходимо убедиться, что каждое отверстие и возможность утечки заглушены. К счастью, Алекс из @oldtownhome совершил эту ошибку раньше нас, и мы смогли узнать из его сообщения в блоге, как предпринять этот превентивный шаг.

И в 11 вечера мы закончили все это и объявили об увольнении. Вау! Мы были ле устали .

Посмотреть в полном размере

Hardiebacker Cutting – Резка в сетке

Посмотреть в полном размере

Разделочная доска с земли

Посмотреть в полном размере

Вырезание профилей для газовых труб

Посмотреть в полном размере

Смешанный тонкий набор, укладочная доска

Посмотреть в полном размере

Бордюр Hardiebacker — готово!

Посмотреть в полном размере

Швы досок — проклеенные и замазанные

Посмотреть в полном размере

Добавление силикона во все зазоры и трещины

Посмотреть в полном размере

Нанесите силикон + установите винты Backer-On

ДЕНЬ ВТОРОЙ (ПЯТНИЦА): Давайте погреемся!

Вернувшись к 9 утра следующего дня, несмотря на то, что мы были измотаны, мы были очень взволнованы, так как это была самая захватывающая часть, но также чертовски нервничали. Этот шаг мог пойти либо очень-очень правильно, либо очень-очень неправильно, но наше ощущение ребенка в кондитерской снова вернулось, и на этот раз… не исчезло, пока мы не добрались до цементной части.

WarmlyYours делает эту часть процесса безумно простой — они не только предоставляют очень подробные инструкции на своем веб-сайте, которые мы изучали до выходных, но и само руководство по установке без вопросов проведет вас через каждую минуту. Пока вы точно следуете плану и правильно измеряете, все пройдет гладко.

Этап 1

Мы осмотрели и проверили, соответствуют ли наши коврики техническим характеристикам: коврик длиной 60 футов мы развлекались, раскладывая его от одного конца столовой через коридор до самого верха. 25-футовый салон, чтобы проверить правильность длины! ХА! Второй мат размером чуть более 5 футов измерить было намного проще. Мы проверили проводку на ковриках, чтобы убедиться, что ничего не порвано, не сломано и не выглядит поврежденным (хотя они довольно прочные, с проводкой нужно обращаться осторожно). Затем мы сняли показания Ом с каждого мата (мы использовали этот мультиметр) и сравнили его с номиналом в Омах на этикетке нагревательного мата. Каждый мат должен был иметь отклонение от показаний в пределах 10%, прежде чем мы продолжим, и мы уложились в этот предел. Это был наш первый раз, когда мы использовали мультиметр, это очень просто!

Посмотреть в полном размере

Инструкция по эксплуатации WarmlyYours

Посмотреть в полном размере

Измерение тепловых матов правильной длины

Посмотреть в полном размере

Испытательное сопротивление

Посмотреть в полном размере

Проверка сопротивления и сравнение с этикеткой мата

Шаг 2

Поскольку мы уже измерили и разметили всю карту нагрева на полу (буквально нарисовали ее маркером), укладка матов стала невероятно быстрой. и простой. Мы начали с того, что посередине, нашего 6-футового мата с одним разрезом. Положите начало мата на треугольную форму, которая указывает на начало мата, отмерьте 2 фута 8 дюймов по плану, а затем очень осторожно сделайте наш самый первый разрез. Я, вероятно, потратил целую минуту, чтобы разрезать этот кусок сетки, потому что я так нервничал и боялся перерезать проволоку. Но это НАСТОЛЬКО просто, вы разрезаете зеленую сетку, к которой прикреплен провод, но не резать провод — затем перевернуть сетку и провести ее обратно к жирному квадрату, обозначающему конец мата. Один разрез и два точных куска размером 2 фута 8 дюймов. Простые!

Чувствуя себя хорошо, но не дерзко, мы покатились (каламбур, смотрите видео!) на втором нагревательном мате, закрывающем остальную часть комнаты. Раскатайте мат, вырежьте сетку, разверните и скатайте следующую секцию. Области, в которых мы нашли это немного более сложным, были, когда вам нужно вырезать сетку и освободить провод. В большинстве случаев, когда было сказано обрезать 3 дюйма или 6 дюймов, мы заканчивали тем, что отрезали дополнительные полдюйма или около того, медленно работая вверх, чтобы убедиться, что направление проволоки было правильным для следующей части плана. Мы также старались как можно дольше стоять или стоять на коленях на нашей гранитной цементной плите, чтобы убедиться, что мы не наступаем на проволоку и не причиняем никакого ущерба. Мы точно следовали плану и в итоге получили примерно на 3 дюйма меньше, чем требовал план, но в нашем сценарии это было нормально.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Этап 3

Предпоследний этап также был простым и быстрым – во-первых, прикрепление нагревательных матов к черновому полу. Используя стандартный строительный степлер и стараясь избежать проволоки любой ценой, я прикрепил зеленую сетку к основанию, устанавливая скобу примерно через каждые 4 дюйма. Только когда мне было около 4 матов, я понял, что мне нужно натянуть сетку более туго, чтобы она лежала как можно более плоско. Это стало небольшой проблемой, когда дело дошло до цемента, так как части моей сетки немного торчали, но, к счастью, вся проволока была покрыта, что является важной частью. Исправив это, я натянул сетку более туго и закончил сшивание примерно через 30 минут. Во втором раунде мы использовали пистолет для горячего клея, чтобы скрепить проволочные части, которые не были прикреплены к зеленой сетке, когда мы обходили углы. Я обнаружил, что это труднее всего застрять, и в итоге я приклеил горячим способом вдоль линии, которой я хотел следовать, примерно на 3 дюйма за раз. Местами следовали обожженные пальцы, как всегда бывает с горячим клеем (по моему опыту), а с дополнительными каплями клея сверху, чтобы сделать небольшой канал, все, казалось, в конечном итоге осталось. Именно в этой части мы также разместили датчик между проводами на сетке. К сожалению, у меня нет фотографий этого шага (извините, не знаю почему!), но это так просто, как кажется. Кроме того, полное раскрытие, я использовал степлер Dewalt и пистолет для горячего клея, потому что мы не могли найти наш степлер Stanley или пистолет для клея постфактум… но последние намного лучше (и дешевле!!). Dewalt производит отличные продукты… но их нет в этом списке. Наколенники однако, палочка-выручалочка!! Я продолжал следить за тем, чтобы стоять на коленях только на задней доске или осторожно ходить на цыпочках по матам между проводами.

Шаг 4

Последним этапом работы с нагревательными матами является проверка номинала в омах в последний раз, чтобы убедиться, что он все еще находится в пределах допустимых значений. Мы были на этом этапе, пока я отсутствовал, чтобы пообедать, и Стью ТАК ГОРДИЛСЯ своим пунтастическим текстом (см. рис.). Потом на проверку цепи, сначала подключили провода в обратном порядке, чтобы сигнализация действительно звучала (вы тестируете саму сигнализацию), а потом правильно подключаете провода, где скрещиваете все пальцы рук, ног и любую другую конечность к молитесь, чтобы вы никогда больше не слышали сигнал тревоги. Если это звучит сейчас, значит, что-то сломалось. Забавная история — я публиковал все это в режиме реального времени в Instagram в течение дня и воспроизвел видео, на котором Стью проверяет схему. Он почему-то был наверху, услышал сигнал тревоги и прибежал, думая, что провода повредились, ха-ха!! #соррихабы

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Шаг 4. 5

Этого шага не было бы в обычном процессе, но это было обучение. Мы учли каждую циновку, где будет проложен датчик и т.д., но забыли предусмотреть себе канал для подвода силовых проводов к стене, где будет находиться термостат. Поэтому нам пришлось отступить и просверлить отверстие в цементной плите постфактум (не легко), используя сверло на ½ дюйма, чтобы аккуратно вырезать канал, который подходил бы для толстых проводов. Затем нам пришлось запечатать и этот канал, поэтому в конце было добавлено больше силиконового герметика. На каждом этапе этого процесса мы проверяли сопротивление и цепь, чтобы убедиться, что провода не повреждены.

Посмотреть в полном размере

Высверливание канала в опорной доске

Посмотреть в полном размере

Провода в канале и зонде датчика

Посмотреть в полном размере

Проверка сопротивления и повторная проверка цепи

Шаг 5

После того, как все электрооборудование было подготовлено, мы нанесли грунтовку подстилающего слоя. С помощью валика, прикрепленного к длинной малярной ручке, я налил жидкую, похожую на клей жидкость в стандартную емкость для краски и раскатал ее по секции нагревательных матов. Предпосылка заключается в том, что это помогает бетону должным образом прилипать к любой поверхности, на которую вы заливаете сверху. Имея только один предыдущий опыт работы с бетоном, когда я не использовал грунтовку, и, следовательно, поверхность теперь быстро отслаивается, было легко включить это как часть процесса. Я попытался раскатать его довольно тонким слоем в соответствии с инструкциями, но из-за сетки и разной степени ровности пола он естественным образом слипся в нескольких местах. Что я не мог получить ясности из предыдущих исследований, так это то, как долго вы должны были дать ему высохнуть. В инструкциях на бутылке сказано: подождите от 1 до 3 часов, а ЗАТЕМ заливайте бетон, тогда как в некоторых блогах, которые я читал, говорится, что вы должны залить в течение 2 часов после нанесения грунтовки. Таким образом, мы подстраховали свои ставки и пошли на 2,5 часа сушки (когда на самом деле она выглядела полусухой, но все же немного влажной) и продолжили. Нет никакого реального способа узнать, было ли это правильно, пока мы не получим или НЕ получим трещины в напольной плитке / растворе в следующие несколько лет. Скрестим пальцы, это было правильное решение, а?

Посмотреть в полном размере

Sikalevel Primer

Посмотреть в полном размере

Грунтовка применяется повсеместно

Посмотреть в полном размере

Нанесена грунтовка, время высыхания 2,5 часа. Я читал множество ужасных историй о заливке самовыравнивающегося цемента, потому что он такой жидкой консистенции (как молоко), что он может легко провалиться в крошечные отверстия, затопить каналы между деревянными панелями, попасть под опорную доску и т. д. Знай, что у тебя в подвале лужа цемента. Поэтому мы приняли все возможные меры предосторожности: загерметизировали подложку, чтобы закрыть этот зазор, заполнили края материалом Great Stuff там, где это было необходимо, и убедились, что в черновом полу нет дыр. Мы также подумали, что правильно рассчитали необходимое количество цемента, так как я также читал, что вам действительно нужно выливать весь цемент сразу, чтобы обеспечить надлежащую ровную поверхность после его высыхания. Если вы заливаете партиями, партии не смешиваются, и эффект самовыравнивания также перестает работать. Мало того, цемент чертовски тяжелый — около 50 фунтов на полностью перемешанное ведро. Несмотря на то, что мы поднимались всего на 4 ступени и расстояние между микшерной станцией и полом составляло около 20 футов, это все равно требовало усилий!

Итак, мы приступили к работе, и, покрыв примерно треть пола, мы поняли, что у нас осталось только два мешка цемента (всего 6), и мы не сможем покрыть его весь. Начинайте безумную панику, так как в этот момент было 19:00, а наш местный хозяйственный магазин закрывается в 20:00 из-за ограничений, связанных с COVID. Все лицо ладонями!! Оказалось, что мы рассчитали нашу глубину, основываясь только на опорной доске (1/4 дюйма) и не учли дополнительный тонкий слой под ней (еще ¼ дюйма), поэтому нам фактически нужно было удвоить количество. Я бросился в магазин, загрузил в тележку еще 8 мешков цемента, а затем встал в очередь из 70 человек (шутка!!), волнуясь, что уже залитый цемент полностью застынет, прежде чем я вернусь. .

Он не застыл полностью, но его было определенно труднее смешать на полу, и когда он высох, вы, безусловно, могли видеть приливы и отливы в разных партиях, которые мы наливали. Не идеально, но мы подумали, что сможем компенсировать это, когда будем класть следующий слой тонкостенной плитки (в общем, это было хорошо). Одна часть, которая беспокоила нас, заключалась в том, что мы могли видеть несколько небольших 2-3-дюймовых участков сетки, которые я не натянул достаточно сильно перед сшиванием. К счастью, проволока все еще была в цементе. На следующий день я связался с командой WarmlyYours, и они заверили меня, что, пока провод не закопан, мы можем продолжать. Слава Богу за отзывчивую и замечательную команду обслуживания клиентов!

Посмотреть в полном размере

Посмотреть в полном размере

Вот и подошли к концу наши два дня феерии теплых полов. Подробные, сложные, математические навыки всегда наготове, но определенно простые и понятные! Мы также видели, как кто-то другой, спустя месяцы после этого, использовал только Great Stuff в качестве границы для самовыравнивающегося цемента вместо полного слоя подложки, что очень умно и уменьшает дополнительную высоту под вашим полом … пища для размышлений, если мы когда-нибудь сделаем это снова (что мы и собираемся сделать… в нескольких ванных комнатах наверху!).

Нам потребовалось еще 2 месяца, прежде чем наш электрик, наконец, подключил и установил для нас термостат… и еще 8 месяцев после этого, прежде чем мы действительно включили систему. Единственное, в тот момент, когда мы это сделали, в нем произошло короткое замыкание … поэтому вернулся электрик и переключил его с двухполюсного на однополюсный, и теперь он работает отлично!

Следующая настройка самого термостата с сенсорным экраном nSpire была очень простой, просто следуя инструкциям на экране. Полное видео процесса, который занял всего 1 минуту, лол! Мы не были уверены в нашей «нагрузке на пол», но сослались на оригинальные этикетки с нагревательных матов и наш план WarmlyYours, и, конечно же, напечатанные прямо в легенде. На рисунке ниже также показан график отопления, который нам очень нравится, так как он уже настроен на стандартный корпоративный график включения на несколько часов утром и вечером. Теперь, когда мы почти постоянно дома, мы держим температуру около 80 градусов с 8:00 до 20:00, когда чаще всего используем кухню. На самом деле, детям это так нравится, что это их новое любимое место для пикника.

Посмотреть в полном размере

Настройка термостата

Посмотреть в полном размере

Настройка графика нагрева

Посмотреть в полном размере

Термостат включен — непосредственно перед установкой полок

Посмотреть в полном размере

Все установлено!

ЛЕ ФИН!

Уф, я знаю, что это было долго! Надеюсь, это будет полезно и продемонстрирует, что этот проект очень прямолинеен. Дайте нам знать, если у вас возникнут какие-либо вопросы, если вы приступите к этому проекту самостоятельно — это на самом деле не так сложно, как может показаться на первый взгляд, и с ним определенно может справиться любой мастер среднего уровня!

И ОГРОМНОЕ спасибо замечательной команде WarmlyYours, которая была лучшим брендом для работы от начала до конца, включая терпение, пока мы закончили некоторые другие ремонтные работы, переехали, все уладили и написали этот пост много месяцев спустя. Мы очень рекомендую их. Они предлагают все: от полов с подогревом до систем снеготаяния на подъездной дорожке, полотенцесушителей и зеркал с подогревом для ванной комнаты. Некоторые действительно оригинальные решения общих проблем, многие из которых мы будем изучать в будущих проектах.

Следите за новостями, чтобы не пропустить следующий длинный пост о днях 3 и 4, когда мы укладывали известняковую плитку с рисунком «опус» — скоро!

И жили они долго и счастливо… с теплым полом!

Любовь и объятия,

Лекс

Посмотреть в полном размере

Посмотреть в полном размере

ремонтКухняТеплые полы

Лекс Брукс

Легко ли установить теплый пол?

Содержание

Легко ли укладывать теплый пол?

Идея теплых полов (UFH), как правило, всегда положительна.

Пробуждает ли он мечтательные воспоминания об одном роскошном спа-дне или расслабляющие мысли о зоне джакузи, в которой вы любите расслабиться после тяжелой тренировки в тренажерном зале (в моем случае 10 минут), пол с подогревом — это то, к чему стремятся многие. иметь в собственном доме.

Тем не менее, многих людей отпугнет потенциальное вторжение в дом, которое может вызвать установка напольного отопления, а также предполагаемая высокая стоимость напольного отопления. Они будут стараться «перестраховаться» с современными или традиционными радиаторами.

Но так ли все плохо? Или дорого в относительном выражении?

В этом блоге мы попытаемся ответить на извечный (ладно, десятилетний) вопрос: легко ли установить теплый пол? И мы также предложим идею о возможных затратах на различные системы UFH.

Так просто ли установить теплый пол?

Как мог бы сказать ближайший личный тренер, когда я вхожу в спортзал, готовый работать всю шестую часть часа, давайте приступим…

Растущая популярность полов с подогревом

Прежде всего, растущая популярность полов с подогревом в жилых домах в Великобритании указывает на то, что их установка может быть не такой сложной или дорогой, как вы могли подумать на первый взгляд.

Особенно в более современных объектах, таких как новые дома, полы с подогревом могут быть установлены относительно легко и с минимальным ненужным разрушением существующего пола, окружающей арматуры, фурнитуры и мебели.

В дополнение к этому, каковы другие преимущества напольного отопления?

Преимущества теплого пола

Теперь, как мы уже говорили, у большинства людей теплые полы вызывают только положительные ассоциации, скорее всего, с коннотациями роскоши и расслабления. Но каковы реальные преимущества, которые он может принести вашему дому и повседневной жизни?

Во-первых, возможно, в большей степени, чем другие решения для отопления, он может обеспечить равномерное распределение тепла в каждой комнате, в которой он установлен.

потребность в нескольких радиаторах в определенных комнатах, что поможет вам сэкономить деньги в краткосрочной и долгосрочной перспективе.

Например, прекрасная теплая плитка под ногами будет мечтой, чтобы выйти из ванны или душа, и, в зависимости от размера вашей ванной комнаты, вы, вероятно, могли бы обойтись просто полотенцесушителем для компании.

Полы с подогревом очень просты в эксплуатации и практически не требуют обслуживания. Вы можете установить команды включения/выключения для определенного времени суток с помощью программируемого термостата или термостата SMART WiFi в зависимости от ваших предпочтений. Хотя с постоянно развивающимися преимуществами и функциями, связанными с современным домашним отоплением, возможно, последний вариант является лучшим. Прежде чем принять решение, вы можете узнать больше в нашем Полном руководстве по управлению отоплением умного дома.

Наконец, было бы упущением с нашей стороны не упомянуть, что полы с подогревом столь же универсальны, как и Джеймс Милнер.

У вас действительно есть свобода дизайна в вашем доме с любой системой подогрева пола. Пространство стен и пола максимально увеличено, а системы подходят для установки на любом типе пола.

Ковер, винил, дерево, ламинат, камень, плитка. Все хорошо идти.

Но можно ли установить теплый пол самостоятельно?

Могу ли я установить теплый пол самостоятельно?

Конечно, установка системы подогрева пола в вашем доме может показаться монументальной задачей и огромным капитальным ремонтом, но энтузиасты-любители могут сами выполнить установку электрической системы подогрева пола.

Вы должны чувствовать себя комфортно и быть в состоянии сделать это, поэтому, если есть больше «ты чертовски бесполезен», чем «это выглядит великолепно!» крики в ваших типичных работах «сделай сам», вероятно, лучше оставить работу квалифицированному электрику.

В любом случае вам понадобится профессиональная помощь в процессе планирования, чтобы убедиться, что у вас есть правильно установленная система подогрева пола, когда все сказано и сделано.

Но перед этим вам нужно решить, какой тип системы подогрева пола вам нужен.

Различные типы систем напольного отопления

Существуют различные типы систем напольного отопления, и стиль, который вы выберете, будет зависеть от того, какой тип установки требуется (и сможете ли вы выполнить ее самостоятельно).

Как правило, электрические системы напольного отопления требуют более простого процесса установки по сравнению с системами водяного теплого пола. Однако следует отметить, что эксплуатационные расходы потенциально могут оказаться более высокими в течение более длительного периода времени.

Установка системы мокрого теплого пола

При установке системы мокрого теплого пола теплая вода подается по трубам, проложенным по полу. По сути, актуальный способ обогрева зеркал, который обеспечивается обычными радиаторами – оба получают горячую воду от котла как составной части системы центрального отопления.

Но прежде чем приступить к монтажным работам, вам буквально нужно заложить фундамент. Слой теплоизоляции пола должен быть уложен с самого начала, чтобы обеспечить лучшую общую изоляцию и сохранение тепла.

Оттуда сверху можно уложить систему крепления труб и панели, создав поверхность, на которую можно будет прикрепить трубопровод. Затем трубы теплого пола можно укладывать по креплениям в соответствии с формой пола.

Когда все трубы уложены в правильном положении, их можно подсоединить к коллектору напольного отопления. Коллектор забирает горячую воду из котла, регулируя подачу теплой воды в каждую отдельную трубу.

Но это еще не все.

После установки водяного теплого пола его необходимо проверить на герметичность труб, соединений и коллектора. Если вас устраивает, что все достаточно герметично и правильно загерметизировано, можно переходить к укладке стяжки. Вы должны взять на себя эту задачу, пока давление в системе остается.

Наконец, поверх системы можно уложить последний слой напольного покрытия, будь то плитка, ламинат или другой тип.

Учитывая, что системы мокрого теплого пола, как правило, имеют более толстые трубы, чем проводка в электрических аналогах, обычно известно, что они обеспечивают более высокую общую тепловую мощность. Тот факт, что системы мокрого теплого пола обычно покрывают большую площадь поверхности, также придает вес этому понятию.

ВЕРДИКТ: Предоставьте это профессионалам…

Как установить электрическую систему подогрева пола

При установке электрической системы подогрева пола вы должны выполнить многие из тех же шагов, что и в случае с мокрой системой. Тем не менее, есть несколько важных аспектов, которые отличаются.

Обычно системы электрического обогрева пола основаны на групповой проводке, проходящей под полом. И, как и в случае системы с мокрым полом, под нагревательными проводами обычно размещают изоляционный слой, чтобы наилучшим образом использовать полученное тепло.

У вас есть выбор между двумя известными способами укладки нагревательных проводов…

• Выполните индивидуальную подгонку проводов, что позволит вам аккуратно изменить систему отопления в соответствии с планировкой и формой помещения.
• Другой вариант – установка предварительно смонтированных нагревательных матов. Их намного проще установить — вам просто нужно раскатать маты по площади поверхности помещения, которое вы хотите обогреть с помощью теплых полов. Вы не получите столь точного понимания областей, которые хотите нагреть до ближайшего дюйма. Однако в большинстве сценариев это не должно иметь большого значения.

Когда пол полностью покрыт слоем изоляции, а также предварительно смонтированными матами или отдельными проводами, вы можете сразу завершить работу. Нанесите выравнивающую смесь или немного эластичного клея для плитки, следя за тем, чтобы был покрыт каждый дюйм. Когда это будет завершено, вы можете приклеить самый последний слой сверху — ваш основной пол.

ВЕРДИКТ: Взлом!

Итак, легко ли установить теплый пол?

В целом оба основных типа систем теплого пола имеют свои плюсы и минусы.

Если вы ищете наиболее простой стиль и надеетесь сэкономить на установке, выполнив работу самостоятельно, то электрический теплый пол должен рассматриваться как Hurley from Lost — выдающийся кандидат.

Имея на буксире предварительно смонтированные маты, их просто нужно раскатать по выбранному участку, и их можно обрезать по размеру, чтобы они соответствовали пространству. Относительно простая установка почти гарантирована, и вы можете выиграть джекпот при выборе сравнительно дешевого варианта, что значительно повысит стоимость вашей собственности в процессе.

Покупай дешево, продавай дорого! Керчинг!

Влажные системы обогрева пола, безусловно, более сложны в установке, а также причиняют больше вреда окружающему пространству. Кроме того, установка систем на водной основе должна выполняться инженером по газовой безопасности, поэтому стоимость установки также будет выше.

Несмотря на то, что мокрые системы требуют более сложного и дорогого монтажа, одно из основных преимуществ, которые они предлагают, заключается в том, что долгосрочные эксплуатационные расходы будут ниже, поскольку газ намного дешевле электричества.

Свяжитесь с BestHeating

Если вы хотите узнать больше о системах напольного отопления или у вас есть какие-либо другие проблемы с отоплением, которые вам нужно решить, не стесняйтесь обращаться к команде BestHeating. Просто изложите свои мысли или вопросы в разделе комментариев ниже или свяжитесь с нами через Instagram, Facebook или Twitter.

Джон Клее

Имея опыт работы в спортивной журналистике, Джон считает написание контента одним из своих основных увлечений. Он всегда пополняет наш консультационный центр аргументированными и проверенными советами по отоплению дома и предлагает экспертные решения для вопросов, на которые вы хотите получить ответы.
