Монтаж теплого пола своими руками

Чем выравнивают стены?
Однослойная, двухслойная, многослойная гибкая черепица: в чем разница?
Водно-дисперсионная краска: что значит, виды и применение, отличие от водоэмульсионной

В квартирах и домах основной системы отопления чаще всего не всегда хватает для полноценного удобства и комфорта, особенно в холодное время года. Дополнительный обогрев бывает особенно необходим в ванной, на лоджии, а также на кухне и в детской комнате. Установка теплого пола своими руками позволит значительно увеличить степень обогрева. Вы сможете наслаждаться уютным теплом круглый год.

Сегодня существуют различные варианты профессионального обустройства и обогрева напольного покрытия. Наибольшей популярностью пользуются готовые модели с требуемой комплектацией и схемой монтажа теплого пола. Можно подобрать систему под любое напольное покрытие. Все они отличаются по своим техническим параметрам, способу монтажа, особенностям обслуживания и сроку службы.

Теплый пол в доме под линолеум, ламинат, паркетную доску

В данном случае самым оптимальным вариантом является монтирование инфракрасной пленки. Обычно ею покрывают около 75% поверхности пола, оставляя место под мебель и технику. Пленочная система выпускается в рулонах, может быть различной ширины. Дополнительно необходимо будет приобрести специальную подложку, соединительный кабель, изоленту, строительный скотч, термодатчик и терморегулятор. Из инструментов вам потребуются ножницы, плоскогубцы, отвертка со специальным индикатором. Следует отметить, что пленка предназначена для монтирования на сухую без стяжки.

Как сделать теплый пол

Подготовка поверхности. Необходимо чтобы основание было максимально ровным, чистым и гладким. Потребуется убрать весь строительный мусор, грязь и пыль.
Монтирование полиэтилена. Термоотражающая подложка необходима для более эффективного обогрева помещения.
Укладка пленки нагревательной. Потребуется определиться с ее положением, после чего разрезать на полосы требуемых размеров. При этом важно полностью исключить наложения внахлест основных греющих частей.
Монтаж проводки. Следует сделать выемки для укладки кабеля при помощи перфоратора, чтобы в последующем можно было ровно уложить ламинат и линолеум или любой другой напольный материал.
Фиксация пленки. Закрепляют ее обычно при помощи специальной строительной ленты или скотча. После этого приступают к монтированию заклепок под соединительные кабели. Для надежной изоляции места стыков проводов применяют либо обычную изоляционную ленту, либо битумную.
Подсоединение терморегулятора и термодатчика. В соответствии со схемой установки теплого пола необходимо подсоединить электрические устройства. После этого нужно произвести проверку их работоспособности.
Монтаж напольного покрытия. Далее укладывают финишный стройматериал. Во время укладки ламината или же паркетной доски нужно производить все работы максимально аккуратно, чтобы случайно не повредить нагревательную пленку.

В завершении необходимо проверить работоспособность обогревательной системы на всех участках. В случае сомнения вы всегда сможете просмотреть в интернете видеоматериалы по установке пола или же проконсультироваться с опытными мастерами.

Теплый пол своими руками под керамические покрытия

Специальные нагревательные маты и кабельная система широко используются для поддержания оптимального температурного режима в холодное время. Современные модификации имеют самоклеящееся основание, что позволяет с легкостью зафиксировать обогревающий материал. В комплектацию обычно входит сам мат, трубка и инструкция о том, как сделать теплый пол в доме. Дополнительно понадобится приобрести терморегулятор и другие необходимые комплектующие.

Как укладывать теплый пол с нагревательными матами

Подгонка материала. Необходимо удостовериться в том, что размер матов соответствует площади утепляемого пространства. Обогревательная система обычно укладывается на рабочую поверхность, то есть там, где вы будете больше всего передвигаться или находиться.
Определение места вывода кабелей. После раскладки мата необходимо установить место нахождения датчика и вывода проводов, а также определить, где будет смонтирован терморегулятор. Для кабеля и терморегулятора потребуется сделать выемку.
Монтирование проводов и датчика. После подготовительных работ устанавливается терморегулятор и провода. Нельзя допустить пересечения нагревательного кабеля с датчиком.
Установка системы. В соответствии с технологией монтажа теплого пола фиксация матов производится при помощи клеящей ленты. В случае необходимости маты можно разрезать. Резать следует только саму сетку, но не кабель. Между витками провода должна быть дистанция не меньше 5 см. Если помещение имеет нестандартные размеры, уникальную геометрию, необходимо отрезать часть сетки, обогнуть препятствие, а кабель разложить вдоль него. Сам кабель чрезмерно гнуть нельзя, так как это может отразиться на работоспособности и показателях мощности теплого пола.
Проверка работоспособности. После всех монтажных мероприятий необходимо удостовериться в работоспособности всей системы. Обязательно требуется проверить совпадают ли показатели сопротивления греющего кабеля с данными, указанными в гарантийном документе.

Важно отметить, что саму конструкцию нельзя наращивать или уменьшать. Поэтому уже изначально нужно подобрать комплект в согласии с площадью. Следующим завершающим этапом установки теплого пола в частном доме является покрытие системы строительным раствором и укладка плитки или же керамогранита. Сама стяжка по высоте должна быть не более 5-7 см.

Интернет-магазин «Первый стройцентр Сатурн-Р» предлагает богатый выбор стройматериалов для утепления напольного покрытия. Сюда относятся ровнители, стяжки под теплый пол и многое другое. Вся продукция полностью сертифицирована, прошла проверку качества. Компания реализует продукцию по заводской стоимости с минимальной наценкой.

Теплый пол своими руками – способы проведения и полезные советы

Содержание:

Подготовительный этап
Сборка водяного теплого пола

Сборка электрического теплого пола
Заключение по теме

То, что теплые полы сегодня очень популярны, никто не сомневается. Их стали в последнее время использовать и в городских квартирах, и в частных домах. Поэтому вопрос, а можно ли соорудить теплый пол своими руками, волнует многих потребителей. А почему бы не сэкономить на монтажном процессе, если такая возможность есть? Но давайте разбираться в этом деле досконально, ведь теплый пол может быть сооружен и в виде трубной конструкции, то есть, может быть водяной отопительной системой. А может быть в виде кабеля или пленки на основе инфракрасных панелей. Поэтому стоит разобраться во всех видах теплых полов и показать, как происходит монтаж каждого вида.

Подготовительный этап

Это один из самых важных этапов, от которого во многом зависит эффективная и долгосрочная работа отопительной системы. Итак, теплый пол должен быть уложен на ровную и прочную поверхность. А так как в частном домостроении может встречаться и бетонное основание и деревянное, то процессы выравнивания и упрочнения в них будут разными.

На бетонное основание заливается стяжка или самовыравнивающийся раствор.
Деревянные полы обычно застилаются плитными материалами: фанерой, ДСП или ОСП.

Хотелось бы обратить внимание на тот факт, что выровненный бетонный пол сразу же загружать не рекомендуется. Необходимо дать время, чтобы он хорошо просох. К тому же между самой стяжкой и стенами необходимо проложить демпферную ленту, которая будет компенсировать тепловой расширения бетонного слоя.

В подготовительный этап входят еще несколько процессов:

Гидроизоляция основание.
Его утепление.

Крепление элементов

По сути, гидроизоляционный материал будет выполнять сразу две функции: паро- и гидроизоляции. В настоящее время на рынке достаточно большой ассортимент этого материала, так что ошибиться с выбором здесь трудно. Даже подойдет обычная полиэтиленовая пленка толщиною не менее 0,2 мм.

А вот к теплоизоляции надо подойти более внимательно. Сегодня производители предлагают один тип, в составе которого присутствует фольгированный слой. Именно с его помощью перенаправляется излучаемая тепловая энергия в сторону помещения.

И гидро- , и теплоизоляция должны быть уложены плотно, не оставляя зазором. Если производится многополосная укладка, то изоляционная пленка должна укладываться внахлест относительно соседних полос и скрепляться строительным скотчем. Утеплитель укладывается плотно друг к другу, зазоры иногда заполняются монтажной пеной. К примеру, если укладывается пенопласт или другой плитный материал.

Укладка трубной конструкции

Сборка водяного теплого пола

Итак, переходим непосредственно к монтажу теплого пола.

И начнем с водяной трубной конструкции. Сразу же оговоримся, что устанавливать этот вариант отопительной системы в городских квартирах не рекомендуется. Есть большая вероятность, что стояк отопления вообще работать не будет по всему подъезду. Поэтому рассмотрим укладку этой системы в частном доме.

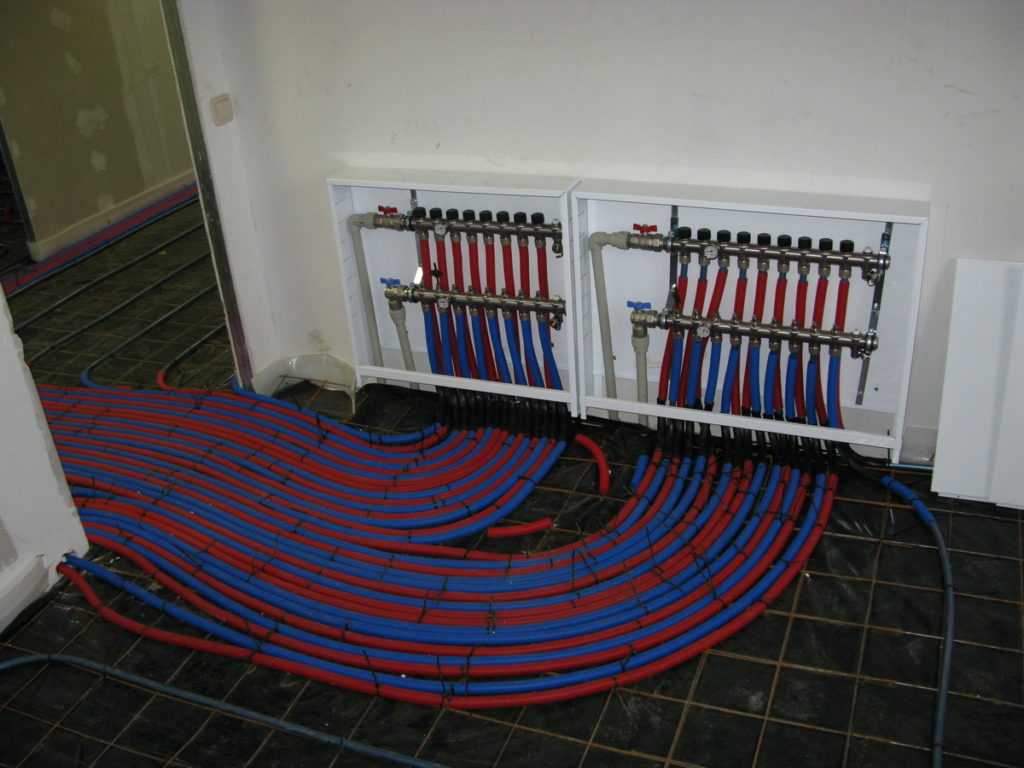

А начинается все не с пола, а со стен. Именно здесь придется установить коллекторную группу, в которую входят:

Отсекающие вентили.
Термоголовки.
Циркуляционный насос.
Трехходовой клапан.

Этот узел отвечает за снижение температуры теплоносителя, который подается в систему теплого пола. Она должна быть не больше +50°С. Есть два вида смешения:

Теплоноситель из контура подачи с водой из контура обратки.
С контура подачи с водопроводом.

Какой тип вам удобен, тот и выбирайте. Хотя многие специалисты свое предпочтение отдают первому варианту. Меньше заморочек с трубной развязкой.

Трубы и фитинги для теплого пола

Теперь переходим непосредственно к укладке теплого пола. Начинать надо с выбора схемы укладки. Их несколько видов.

Змейка – самая простая схема, которую можно использовать в небольших помещениях. Все дело в том, что теплоноситель, продвигаясь по трубе теплого пола, постепенно остывает. Так что к концу схемы он становится в лучшем случае прохладным. То есть, половина помещения будет отапливаться хорошо, вторая половина значительно хуже. В небольших помещениях это сильно ощущаться не будет.
Двойная змейка. Это все тот же первый вариант, только два контура проложены параллельно. За счет этого теплоноситель по всей площади пола распределяется равномерно.
Спираль. Это идеальный способ укладки водяного теплого пола, который обеспечивает равномерное распределение температуры.

На рисунке снизу показаны все схемы подключения теплого пола. Рисунок №1 – это спираль. Рисунок №2 — это змейка. Рисунок №3 – это двойная змейка.

Схемы укладки

Укладка трубного контура

В настоящее время для сооружения трубной конструкции пользуются тремя видами труб: из металлопластика, из полипропилена и сшитого полиэтилена. Не будем вдаваться в подробности, какая труба лучше, об этом вы отдельно найдете информацию на нашем сайте. Нас же интересует вопрос, как укладывать водяной теплый пол?

В первую очередь необходимо определиться со способом крепления самой трубы. Вариантов несколько, но давайте остановимся на так называемых самых передовых. Для этого в конструкции теплых полов используются плитные материал с проделанными в них канавками под диаметр укладываемой трубы.

Чтобы понять, о чем идет речь, посмотрите на фотографию ниже.

Полистирольные плиты под теплый пол

Это один из вариантов плитного материала, который выполняет одновременно роль и основания для крепления трубы, и утеплителя. Этот образец с фото изготавливается из пенополистирола. Есть на рынке материалы из влагостойкого ДСП, из гипсоволокнистых плит. В некоторых случаях, особенно это касается ДСП и ГВЛ, плиты доукомплектовываются специальными алюминиевыми вставками, которые выполняют функции отражающего фольгированного слоя.

Внимание! Все плитные материалы укладываются по типу плавающего пола, то есть, с небольшим зазором от стен (0,8-1,0 мм).

Существуют и традиционные способы крепления трубной конструкции. Один из них – это на металлический армирующий каркас. Сам каркас укладывается на подготовленное основание (на гидро- и теплоизоляцию), к нему крепится труба с помощью хомутов или клипс, и весь теплый пол затем заливается бетонной стяжкой.

Теплый пол в частном доме

К стяжке мы еще вернемся. Итак, трубная разводка проложена. Теперь необходимо концы трубопроводов правильно подключить к коллекторному узлу. Здесь важно не перепутать обратку с подачей. Недалеко от коллектора на пол укладывается температурный датчик, а на стену устанавливается терморегулятор. Оба эти прибора будут контролировать температуру теплоносителя и его регулировать. А вот теперь необходимо теплый пол протестировать.

Производится закачка воды в трубную разводку через коллектор под давлением не выше 4 атм. Закачка может производиться ручным или электрическим насосом.
Проверяются стыки на предмет обнаружения протечек.

Если все нормально, то можно проводить заливку бетонной стяжки. Обратите вынимание, что воду из системы сливать нельзя, она должна быть там под давлением.

На этом все. Вот так проводится монтаж водяного теплого пола своими руками. Сказать, что этот процесс уж очень прост, нельзя. Здесь достаточно большое количество всевозможных моментов и нюансов, от которых зависит качество и эффективность работы отопительной системы.

Сборка электрического теплого пола

Чем отличается электрический теплый пол от водяного? Мы не говорим здесь о чисто конструктивных особенностях, нас интересуют функциональные особенности. Все дело в том, что электрический ток равномерно прогревает нагревательный элемент по всей его длине. Поэтому для электрического теплого пола нет никакой разницы, по какой схеме его прокладывать.

К этой категории теплых полов относятся три вида, в составе которых присутствует: просто нагревательный кабель, нагревательный кабель на армирующем каркасе, инфракрасные панели.

Электрический теплый пол

Кабельный теплый пол

Отличие двух кабельных видов заключается в том, что во втором варианте кабель уложен на стекловолоконную сетку, которая определяет размеры укладываемой полосы кабельного пола. Это первое. Второе – в матах используется кабель меньшего сечение. А это говорит о том, что теплый пол данного типа может быть использован в помещениях, только как вспомогательный источник тепловой энергии. А вот просто кабельный нагревательный элемент может спокойно потянуть функции основной отопительной системы.

К тому же маты определяют границы укладываемого теплого пола, а кабель можно монтировать по любой схеме, с любым шагом, то есть, все на ваше усмотрение. Конечно, придется придерживаться некоторых правил. Каких?

Расстояние от стен не должно быть меньше 20 см.
Под тяжелые предметы мебели укладку лучше не производить.
Подключение электрического теплого пола производить строго по инструкции.

И еще пару слов о матах. Перед тем как начать их укладку, необходимо определить участки, на которых маты будут монтироваться. Как уже было сказано выше, это свободные от мебели и других предметов площади пола. Маты подрезаются под определенные размеры и раскладываются на полу. Затем все участки подключаются между собой.

Внимание! Соединение двух соседних участков – очень важный момент. Поэтому вопрос, как правильно подключить электрический теплые полы между собой, один из самых актуальных. Будьте внимательны, клеммы подключения изготовлены из тонких медных пластин, при сдавливании они могут повредиться.

Проверка сопротивления кабеля

Итак, кабельный теплый пол уложен и подключен. Обращаем ваше внимание, что и в этой конструкции устанавливаются два дополнительных прибора: термодатчик и терморегулятор. Первый укладывается около кабеля, второй вешается на стену. Кстати, подключение всех трех элементов – дело непростое и серьезное. Здесь вам потребуются знания. Информацию о подключение вы также найдете на страницах нашего сайта.

А вот теперь самый важный момент. Проверять электрический пол можно только на сопротивление (этот показатель указывается в паспорте изделия). Ни в коем случае нельзя включать подачу электрического тока, пока сверху не залита бетонная стяжка. Вы просто, таким образом, испортите кабель, который надо будет выбросить.

Итак, все готово, можно заливать стяжку, выждать, когда она хорошо просохнет, после чего можно отделывать напольное основание.

Подключение ИК теплого пола

Инфракрасный теплый пол

Каких-то больших отличительных особенностей укладки инфракрасного теплого пола от электрических мат нет. Все практически то же самое. Опять-таки обращаем ваше внимание на предельную внимательность при подключении соседних панелей между собой.

Но есть в этом монтажном процессе одна отличительная особенность – на ИК пленочный пол стяжку заливать нельзя. Его необходимо обязательно накрыть гидроизоляционным материалом. Кстати, это может быть опять-таки обычная полиэтиленовая пленка. Здесь важно, чтобы пленочные панели были герметично закрыты от попадания на них мокрого бетонного раствора.

Заключение по теме

В этой статье мы постарались ответить на вопрос, как сделать теплый пол? Конечно, все, о чем мы говорили, это всего лишь схематичный подход к проведению данного процесса. Многое нами не отмечено, но это и невозможно, потому что опыт – это главная составляющая качественно проведенных работ. И если перед вами стоит задача установки теплого пола своими руками, то вам необходимо ознакомиться не только с нашей статьей, но и обязательно посмотреть видео и фото, которые размещены на этой странице нашего сайта. Как говориться, лучше один раз увидеть, чем сто раз услышать.

Не забудьте оценить статью:

Как установить пол с подогревом

Нет ничего хуже, чем выйти из теплого душа или горячей ванны на холодный пол, но есть простое решение, которое сделает купание еще более расслабляющим – пол с подогревом! Лучший бит? Вы можете установить его самостоятельно, что делает его идеальной работой своими руками. Награда? Долгий отдых в ванне, зная, что вы выйдете в уютное пространство.

Почему стоит выбрать пол с подогревом

Проще говоря, системы напольного отопления — это более чистый и рациональный способ обогрева вашего дома. Используя технологию лучистого тепла, UFH прогревает помещение снизу вверх, помогая равномерно распределять тепло. Технология лучистого тепла означает, что системы напольного отопления намного более энергоэффективны и требуют меньше обслуживания, чем традиционные формы отопления.

Поскольку системы обогрева пола скрыты, радиаторы больше не будут занимать ценное пространство на полу и стенах, хотя мы не можем полностью отказаться от полотенцесушителя! Они также могут быть модернизированы в старых домах, а также установлены сразу в новых постройках, что делает их идеальными, если вы ремонтируете весь дом или просто обновляете отдельную комнату.

Установив пол с подогревом, вы также обнаружите, что ваш дом стал чище. Теплые полы создают неблагоприятную среду для пылевых клещей – распространенной причины круглогодичной аллергии и обострения астмы.

Различные типы теплых полов

Существует два типа систем напольного отопления: электрические (также называемые «сухими») и водяные или гидравлические (также называемые «мокрыми»). Оба обеспечивают отопление в помещении от пола до постоянного и эффективного тепла. Влажные системы пропускают горячую воду по трубам для выработки тепла, в то время как электрический теплый пол нагревает проводку под полом для выработки тепла.

Традиционные радиаторы должны быть нагреты до высокой температуры (между 65-75 градусами Цельсия) для эффективного обогрева помещения, в то время как напольное отопление должно работать только при температуре 29градусов Цельсия или меньше, в зависимости от отделки пола. Это потребляет меньше энергии и значительно снижает ваши счета за электроэнергию.

Электрические системы проще в установке, и их может установить любой, кто немного разбирается в рукоделии. Все, что вам нужно сделать, это купить комплект для теплого пола. Мокрые системы, как правило, дороже и требуют больше времени для установки. Они также должны быть установлены обученным инженером по напольному отоплению.

Как уложить электрические теплые полы

Как мы уже упоминали, мокрую систему, как правило, сложнее установить, чем электрическую, из-за общей сложности системы. Часто это означает, что пол комнаты должен быть поднят, чтобы вместить его. Поскольку электрические системы более компактны, подъем пола (если он вообще потребуется) будет минимальным.

Следуйте этим простым шагам для установки напольного отопления.

1. Поднимите пол и очистите черновой пол

При переоснащении первое, что нужно сделать, это поднять полы и убедиться, что черновой пол чист. Убедитесь, что на черновом полу нет мусора, который может представлять опасность для вашей системы отопления. Просто подпилите или срежьте любые острые края в этой области, чтобы исключить риск повреждения труб после их установки. Во многих случаях необходимо будет добавить влагостойкую мембрану поверх чернового пола.

2. Уложите теплоизоляцию

Сначала уложите теплоизоляцию пола и убедитесь, что в ней нет больших зазоров. Уложите изоляцию как можно аккуратнее и заклейте стыки скотчем, чтобы стяжка не просочилась под нее.

3. Уложите нагревательные маты

Следуйте инструкциям производителя по укладке нагревательных матов. Убедитесь, что провода равномерно распределены по всей площади, которую вы хотите нагреть. Вам также нужно будет установить датчик пола, чтобы передавать показания температуры на ваш термостат; в идеале он должен располагаться близко к стене, на которой установлен термостат. Квалифицированный электрик должен выполнить подключение системы к электросети, если вы не уверены.

4. Покройте систему отопления слоем стяжки

Стяжка помогает повысить производительность системы, сохраняя теплоизоляцию. Во-первых, убедитесь, что изоляция ровная, а маты надежно закреплены. Затем поверх матов уложите песчано-цементную стяжку толщиной около 75 мм. Дайте стяжке высохнуть естественным образом перед включением системы отопления, иначе она может быть повреждена. Этот процесс должен занять не более семи дней.

5. Медленно прогрейте систему

Перед использованием проверьте систему подогрева пола, включив ее при низких температурах. Если все подключено правильно и стяжка сухая, проблем быть не должно. Однако сразу же включение системы на полную мощность может привести к повреждению, поэтому в первый раз ее следует повышать медленно.

6. Подготовьте напольное покрытие

После установки системы подогрева пола вы можете завершить свой проект установкой напольного покрытия. Для ванных комнат и кухонь мы любим плиточную отделку. Выберете ли вы традиционный эффект серого мрамора или рустикальную деревянную фарфоровую доску в качестве намека на тренд Scandi, решать вам!

Вы ищете новые идеи для ванной комнаты, дополняющие пол с подогревом? Загрузите нашу последнюю брошюру и найдите схему ванной комнаты своей мечты.

Как самостоятельно установить электрический теплый пол

Электрический теплый пол очень популярен, потому что он не занимает много места и, следовательно, если его установить задним числом, уровень пола не поднимается слишком сильно. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать электротехнические правила. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для теплого пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся самым популярным видом отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Электрические нагревательные маты невидимы, так как не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. №

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже вы можете увидеть преимущества и простоту установки по сравнению с обычным радиаторным отоплением. Самостоятельная природа электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические нагревательные маты?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого одиночный электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя сторона мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток течет по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления запускать и останавливать нагрев, чтобы поддерживать установленную вами температуру.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к вашему поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Type of floor	Maximum Wattage per sq meter

Laminate flooring	130W/sqm
Carpet (on levelling compound or screed)	160W/SQM
Виниловые или виниловые плитки (AS — как выше)	160 Вт/кв. (обычно в кабеле 7 мм)

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Римляне изобрели пол с подогревом, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления.

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Однако радиатор покрывает очень небольшой процент поверхности стен и должен работать очень усердно, чтобы выделять достаточно тепла для объема помещения.

Визуально полы с подогревом выигрывают на мили. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последним пунктом, который выводит напольное отопление на первое место, является аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение подключений к источнику питания.

Напольная плитка может быть уложена поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонными шкафами или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому держите его на 150 мм внутри этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

. Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не слишком сильно повредив пол или стены. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

С помощью мультиметра проверьте непрерывность тока по всему греющему кабелю и убедитесь, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть расположен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующим заданием будет определить, куда установить датчик пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе, когда достигается необходимое количество тепла. После этого термостат выключит нагрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Избегайте повреждения датчика температуры, заклеив конец кабелепровода лентой.

Когда весь обогрев проложен, самое время проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Непрерывность следует проверить еще раз, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается тестирования коврика, используйте клочок бумаги, чтобы регулярно записывать значения сопротивления на протяжении всей установки, сначала когда разворачивается коробка и снимается коврик, затем когда коврик разворачивается и укладывается и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметичность плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Протяните кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов, как это сделать:

размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
Просверливание отверстия в стене и прокладка кабелей в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
Проходя через стену от уровня пола до коробки термостата

Мы предпочитаем прокладывать провода через стену, так как при этом все кабели остаются вне сайта и приводит к гораздо более аккуратной работе.

Используйте комплект для протяжки проводов и кабелей через стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, разделяющий фазу и нейтраль в выключенном состоянии, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам, чтобы ваша проводка была проверена профессионалом, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые распространенные вопросы и ответы о матах с подогревом пола

Вопрос: Почему существует два разных типа матов: один для деревянных полов, а другой для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, рекомендуется устанавливать на деревянный пол не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв.м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ: Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое. Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли эксплуатировать электрические теплые полы?

Ответ: Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любом помещении примерно равна стоимости эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (примерно на 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для подогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE 9.0072 и утвержденного документа части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли плитка на нагревание и охлаждение пола с подогревом?

Ответ: Плитку следует укладывать на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, никак не пострадает.

Вопрос: Опасно ли прокладывать кабель теплого пола по деревянному полу?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя. (включая проверку кабелей через регулярные промежутки времени во время установки).

Вопрос: Если я что-то уроню и сломаю плитку, не повредится ли кабель?

Ответ: Маловероятно. Слой клея должен защитить кабель, но после такого случая мы рекомендуем проверить электрическую часть.

Вопрос: Что произойдет, если пол в моей кухне или ванной комнате будет затоплен?

Ответ: Все известные поставщики кабелей для напольного отопления поставляют только водонепроницаемые кабели с системами заземления, которые гарантируют безопасность в случае наводнения.
