Торсион холодная ковка своими руками: Изготовление торсионов своими руками: 5 рабочих способов

подробный процесс изготовления приспособлений для гибки корзинок и скручивания прутков, а также про оборудование, самодельные инструменты и приспособления

Станок для холодной ковки типа Твистер Blacksmith M3-TR

Торсионный станок, который также называют твистер, позволяет выполнять продольное скручивание квадратных прутков и полос. В результате получаются витые элементы, именуемые торсионами, из которых собираются корзинки (фонарики) и шишки. Данная статья посвящена самостоятельному изготовлению устройств.

• Как сделать торсионный станок
  • Видео
• Приспособа для корзинок
• Оборудование для холодной ковки: своими руками или купить

Как сделать торсионный станок

Для начала предлагаем посмотреть парочку роликов.

Видео

Приспособа для корзинок

Поделился опытом изготовления приспособления для гибки корзинок и фото Максим Вишняков из Иваново, активный участник и редактор нашей группы во ВКонтакте. Страница Максима в каталоге кузнецов тут. Далее фото и комментарии кузнеца, если что непонятно, задавайте вопросы в комментариях.

Закрутка-1оборот. Квадрат 6мм., длинна 180мм. Диаметр стержня 20мм. Крутиться легко. Можно помазать стержень маслом. Втулки сварил из кусочков того же квадрата. После закрутки 4 детали по краям обвязываешь резинками для купюр, расправляешь и по торцам делаешь прихватки.

2 втулки сделаны из кусочков квадрата 6х6. Одна втулка зафиксирована на столе, ко второй приварены ручки. Пруток толщиной 30мм. Толщина прутка влияет на диаметр корзинки. Толщина 30мм-корзинка 60-65мм.

Во втулках пазы для заготовки не сквозные. Они заглушены так чтобы заготовка входила в паз на глубину примерно 20мм.

на фотографии видно что пазы во втулках не сквозные, заглушены. пруток во втулку входит на 20мм.









Процесс изготовления 1 корзинки у меня занимает не больше 5мин.

Также можно крутить и круглый пруток.

Центральный пруток (30мм.) лучше зашкурить или, кому не лень, смазывать маслом для уменьшения трения об него заготовки. Чем меньше трение тем равномернее и легче будет закрутка.

Оборудование для холодной ковки: своими руками или купить

Кроме торсиона для холодной ковки применяются другие станки с ручным (рычажным) управлением, среди которых наиболее выделяется улитка, использующаяся для изготовления завитков. Подобные устройства чаще всего применяются индивидуальными мастерами, а также кузнецами небольших кузниц, мастерских и компаний.

Станок типа улитка PROMA, Фото ВсеИнструменты.ру

Данные механизмы отличаются достаточно простым устройством, поэтому их возможно собрать своими руками. Самодельная улитка, волна или другой станок отличается необходимой для определенного мастера конструкцией и размерами, что позволяет решать поставленные задачи.

Станки с электропроводом отличаются более высокой производительностью, а также снижают трудозатраты. Самостоятельная сборка устройств позволяет сделать модель, отвечающую всем критериям.

Универсальные станки представляют собой автоматические или ручные машины, предназначенные для выпуска больших объемов различных элементов. Высокая производительность делает агрегаты востребованными на крупных и средних предприятиях. Универсальное оборудование позволяет обрабатывать заготовки с разным сечением: полосы, профильные трубы, круглые и квадратные прутки.

Станок для ковки Ажур-1М. Фото КовкаПРО

Инструменты: клещи, вилки и кувалда и приспособления: шаблоны, лекала, кондукторы в большинстве случаев изготавливаются своими руками.

Однако, следует отметить, что не все мастера обладают свободным временем для самостоятельного изготовления необходимых станков для холодной ковки (где купить). В таком случае рекомендуется приобрести ручные устройства: улитка (где купить), торсион и другие нужные механизмы, чтобы сразу же приступить к реализации проектов по холодной ковке своими руками.

Самодельные станки и оборудование для холодной ковки

Автор На чтение 6 мин Просмотров 465 Опубликовано 29.09.2021

Холодная ковка — это интересный творческий процесс, позволяющий не только реализовать себя, но и иметь неплохой стабильный заработок.

Холодная ковка металла может принести дополнительный доход.

Изготовить самодельные станки для холодной ковки сможет любой желающий, если есть минимальные навыки работы с инструментом и желание работать.

Содержание

1. Самодельные цельные улитки
2. Улитка наборная
3. Изготовление торсиона

Самодельные цельные улитки

Для выполнения работ вам понадобятся:

1. Сталь листовая.
2. Пруток.
3. Труба профильная.
4. Полоса стальная.
5. Сварочный аппарат.
6. Рулетка.
7. Маркер.
8. Бумага и карандаш.
9. Болгарка.
10. Плоскогубцы.

Чаще всего в процессе холодной ковки возникает необходимость в изготовлении спиралей, для чего и были разработаны улитки разного рода. На практике применяется 2 типа улиток: цельные изделия из металла и наборные конструкции. Причем оба варианта могут быть ручными или с дополнительным приводом, облегчающим работу. В итоге рисунок получается у обеих одинаковый — спираль Архимеда, у которой всегда идет равное удаление каждого последующего витка.

Твистер необходим для закрутки металлического прута вокруг своей оси.

Проще всего изготовить комплект цельных изделий, т. к. тут не потребуется воображение и не нужна особая точность при работе с инструментом. Процесс легко разделяется на этапы:

1. На миллиметровой бумаге делается рисунок будущей спирали таким образом, чтобы в нее легко устанавливался армирующий прут 10 мм. Рисунок выполняется обычно на 3 витка, т.к. больше и не потребуется (виток № 4 отнимет столько же прута, сколько 1 и 3 вместе взятые). Сразу же делается четкое разделение спиралей, чтобы потом можно было без проблем этим воспользоваться. Самая первая спираль отделяется таким образом, чтобы при продевании прута можно было зацепиться за «хвостик».
2. Вырезаются 2 пластины из листовой стали 10*10 см и 1 пластина 13*13 см, 3 отреза по 7 см профильной трубы, 3 см прутка и 3 полоски стальной полосы в зависимости от получившихся результатов на миллиметровке. Вся работа проделывается максимально качественно, а оставшиеся острые углы и заусеницы правятся наждаком.
3. Стальная полоса изгибается плоскогубцами по шаблону. Каждая следующая полоса начинается сначала, но имеет большую длину, т. к. при работе они будут заменяться.
4. При помощи сварочного аппарата приваривается получившаяся улитка, причем 2 короткие на пластинки 10*10 см, а самая длинная на 13*13 см. Важно, чтобы центральные части идеально совпадали, иначе при работе будет повышен износ, а это чревато необходимостью дополнительных отвлечений. При работе сварочным аппаратом нужно делать швы полностью, чтобы не было ни одной не проваренной точки.
5. В начале самой короткой спирали устанавливается отрезок прутка для фиксации обрабатываемой детали. При его установке нужно быть внимательным, чтобы не сделать что-то неточно. Фиксация осуществляется сварочным аппаратом по всему периметру.
6. В самом конце приваривается снизу по центру профильная труба.

Вернуться к оглавлению

Вам может быть интересно: Сайт о стройматериалах.

Улитка наборная

Инструменты для холодной ковки значительно проще и удобней в обращении нежели для горячей.

В теории проще, но на практике гораздо сложнее сделать наборную улитку для холодной ковки металла.

Изначально этап с миллиметровкой идентичен, а вот дальнейшая работа существенно отличается:

1. Вырезается 1 пластинка 15*15 см, 3 см прутка, 7 см профильной трубы и по шаблону стальная полоса. Данный этап гораздо проще аналогичного, описанного выше.
2. При помощи плоскогубцев выгибается стальная полоса, но на данный момент ее нужно делать с идеально завернутыми углами, т.к. нагрузки будут немного большие, нежели у упрощенного аналога.
3. Прикладывается стальная полоса к пластине и обводится маркером (черный или красный, т.к. другие видно будет плохо). Обводка осуществляется с 2-х сторон, чтобы в итоге получилась светлая полоса на пластине, обведенная 2-мя темными.
4. Стальная полоса разрезается на составные части, которые потом будут осуществляться для набора. Каждый элемент шлифуется наждаком движениями к центру, после чего по нижнему ребру с шагом 3 см привариваются маленькие отрезки прутка по 1 см длиной. Исключением остается только центральный элемент спирали, т. к. он будет привариваться к пластине.
5. Наборные элементы прикладываются к пластине, «ножки» обводятся маркером, после чего в обведенных местах делаются отверстия при помощи дрели. Отверстия должны быть такого диаметра, чтобы пруток входил в них впритык, а конструкция сверху не имела свободного хода. Таким образом можно будет добиться идеального показателя прочности.
6. Приваривается пруток и профильная труба. Их монтаж ничем не отличается от описанного выше варианта.

https://moyakovka.ru/youtu.be/KoEVVQ1tm7k

На практике фактические отличия лишь в строении улитки и необходимой точности исполнения детали, но именно этот фактор и служит самой большой загвоздкой. Многие профессиональные мастера создают индивидуальные конструкции, которые подстраивают под свою манеру работы. Очень важно при фиксации закрепить улитку в нужную сторону, чтобы при создании спиралей комфортно было работать правшам — по часовой стрелке, левшам — против.

Вернуться к оглавлению

Изготовление торсиона

Подготовьте следующие инструменты и материалы:

1. Сталь листовая.
2. Болты с гайками.
3. Тиски.
4. Сварочный аппарат.
5. Болгарка.
6. Электродвигатель.
7. Понижающий редуктор.
8. Цепь.
9. Двутавр.

https://moyakovka.ru/youtu.be/hlaPBMUsh7Q

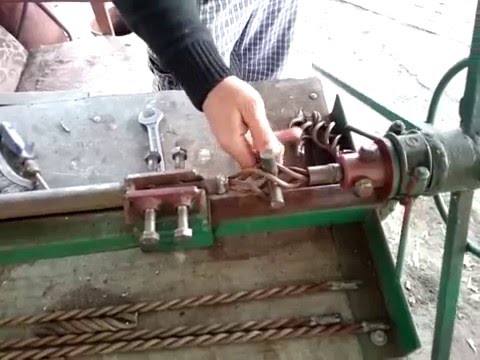

Данный станок служит для закручивания стальных прутов и т.п. конструкций в спирали. Для этого потребуется два блока, закрепленных на одной плоскости, причем подвижный из них только один. Несмотря на внушительную конструкцию, создать простой вариант достаточно просто. Для основы используется обыкновенный двутавр, а уже на нем происходят следующие действия:

1. С одной стороны крепятся тиски, причем при монтаже нужно учитывать, что они не будут двигаться с места или вращаться. Поэтому есть второй вариант — приварить или закрепить на болты с гайками. Лучше всего приварить стальной лист к двутавру, а уже на него привинтить тиски. Сами тиски также придется доработать, приварив сверху и снизу пластины, чтобы при натяжении металл не выпрыгнул.
2. С другой стороны создается подвижная система, в основе которой находится платформа на роликах с блокираторами движения. Сверху крепятся тиски с подвижной центральной частью (внешне напоминают колесо, а сжатие происходит за счет вкручиваемых болтов). Очень важно на этом этапе работы сделать оба элемента строго на одном уровне, чтобы при работе потом не происходили перекосы и не создавалось дополнительное напряжение в металле.

Торсион приводится в движение за счет рычагов, изначально присутствующих на «штурвале», но есть вариант, при котором используется электромотор. Почти все станки для холодной ковки могут быть оборудованы подобными системами, т.к. достаточно лишь иметь под рукой асинхронный двигатель. Сборка выглядит следующим образом:

1. Асинхронный двигатель (2200 кВт и 1000 об\мин) соединяется с понижающим редуктором напрямую. Для объединения удобнее всего использовать болты, т.к. отверстия почти всегда полностью совпадают.
2. К обратной стороне рабочей детали (у улитки — профильная труба, у торсиона — обод штурвала) протягивается металлическая цепь, после чего сверху закрывается стальным кожухом.

https://moyakovka.ru/youtu.be/JQ8usBkOYXs

Сделать станки для холодной ковки сможет любой желающий, т.к. самодельные станки для ковки отвечают всем необходимым требованиям, которые предъявляются в индивидуальном порядке.
