Ремонт терморегулятора для теплого пола своими руками

Терморегулятор (термостат) – это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.

Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.

В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.

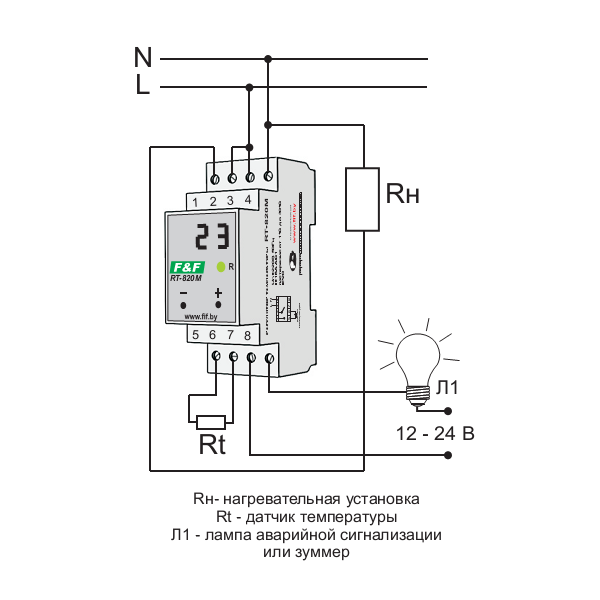

Схема подключения терморегулятора

Для ремонта терморегулятора необходимо представлять схему его подключения и принцип работы. К клеммной колодке терморегулятора подключаются три цепи.

Как видно из схемы, подается питающее напряжение 220 В, нагрузка в виде нагревательного элемента и датчик температуры, представляющий собой терморезистор.

При нормальной температуре сопротивление терморезистора, в зависимости от модели термостата, составляет 6-15 кОм.

При изменении температуры окружающей среды сопротивление терморезистора изменяется и таким образом микропроцессор получает информацию для прекращения или подачи питающего напряжения на нагревательный элемент (нагрузку).

С микропроцессора управляющий сигнал после усиления подается на электромагнитное реле или полупроводниковый симистор, которые и осуществляют подачу питающего напряжения на нагревательный элемент.

Пример ремонта

терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Пример ремонта терморегулятора SPYHEAT ETL-308В

с отказавшим выключателем

Еще пришлось ремонтировать терморегулятор SPYHEAT ETL-308В, в котором перестала фиксироваться кнопка включения.

Лицевая панель фиксировалась на корпусе с помощью защелок. Для снятия ее достаточно отжать эти фиксаторы.

На фотографии показан внешний вид терморегулятора со снятой лицевой панелью. Как оказалось, через включатель не подается напряжение на нагрузку, а только на схему управления.

Для анализа причины поломки кнопка была разобрана. Оказалось, что износилась канавка подвижного штока в пластмассе, отвечающая за фиксацию и ремонту кнопка не подлежит. Пришлось ее выпаять и установить новую.

Чтобы добраться жалом паяльника до выводов кнопки пришлось предварительно выпаять один вывод токоограничивающего сопротивления блока питания терморегулятора и отогнуть в сторону термистор.

Далее освободить отверстия в плате под ножки новой кнопки от припоя с помощью прогрева его паяльником деревянной зубочисткой. В новой кнопке шесть выводов, а в терморегуляторе используется только четыре. Две нужно удалить, проявив внимание, чтобы не откусить нужные.

При выпайке резистора отслоилась контактная площадка, пришлось продублировать ее отрезком залуженного медного провода. Кнопка запаяна, осталось запаять резистор и можно приступать к проверке терморегулятора.

Проверка терморегулятора SPYHEAT ETL-308В после ремонта

Последовательность подключения внешних элементов к клеммам SPYHEAT ETL-308В отличается от схемы терморегулятора EASTEC RTC70.26.

Питающее напряжение подается на 3 и 8 контакты. Подходящий и исходящий заземляющие провода PL к электрической схеме терморегулятора не подключаются и контакты клемм 6 и 7, соединенные на печатной плате между собой используются в качестве клеммной колодки. При монтаже теплого пола если в нем предусмотрено заземление, то можно провод PL подключать напрямую, минуя терморегулятор.

На схеме терморегулятора не был указан номинал терморезистора, попробовал подключить резистор постоянного сопротивления 10 кОм. Подошел, температура срабатывания терморегулятора находилась на отметке 25°С.

Порядок проверки этого терморегулятора ничем не отличается от вышеописанной модели. Если терморегулятор исправен, то при вращении регулятора температуры лампочка должна то загораться, то гаснуть.

Типичные неисправности электронных терморегуляторов

Нарушение контакта проводов в клеммной колодке

Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.

Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.

Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.

Отказ датчика температуры

В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.

При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.

Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 30 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.

Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.

Отказ радиоэлектронных компонентов

Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.

Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.

Чем можно заменить датчик температуры

Датчик температуры, используемый в терморегуляторах для теплого пола, представляет собой терморезистор с отрицательным ТКС (температурным коэффициентом электрического сопротивления). Это означает, что при нагреве сопротивление датчика уменьшается.

Второй параметр, необходимый для выбора датчика температуры является величина сопротивления при нормальных условиях, при 20°. Номинал резистора обычно указывают на корпусе терморегулятора рядом с клеммами подключения датчика температуры или в паспорте изделия.

Для подбора датчика температуры этих данных вполне достаточно. Единственное что сложно узнать и подобрать, так это характеристику ТКС, то есть изменение величины сопротивления температурного датчика от изменения окружающей температуры.

Но это не является критичным параметрам, все равно температуру на терморегуляторе устанавливают экспериментальным путем. Ведь датчик температуры установлен в полу и установленная температура на терморегуляторе задает температуру нагрева пола, а не температуру в помещении.

Как определить сопротивление датчика температуры

У терморегулятора SPYHEAT ETL-308В вышел из строя датчик температуры. Технические характеристики его были неизвестны. Пришлось их определить экспериментальным путем.

Для этого к терморегулятору, в соответствии с нанесенной на его корпусе схемой, были подключены внешние цепи – подано питающее напряжение, вместо нагревательных элементов подключена лампочка накаливания, а вместо датчика температуры переменное сопротивление.

В наличии имелся магазин сопротивления, поэтому решил для калибровки использовать его. Магазин сопротивлений представляет собой коробку, в которой размещены высокоточные сопротивления и есть переключатели, с помощью которых можно установить нужный номинал.

Последовательно устанавливая ручку регулятора в положения от 20° до 30° и изменяя величину сопротивления ручками в магазине сопротивлений до срабатывания терморегулятора, построил табличку.

Исходя из данных в таблице для данного терморегулятора теплого пола в качестве датчика температуры подойдет терморезистор с отрицательным ТКС номиналом 10 кОм. Величина сопротивления резистора при включении и выключении лампочки получилась разная из-за гистерезиса в самом терморегуляторе. Это необходимо, чтобы реже включался нагревательный элемент теплого пола.

Определение номинала датчика температуры можно выполнить и с помощью переменного резистора величиной 47 кОм. Только придется каждый раз после включения и выключения лампочки отключать от сети терморегулятор и измерять мультиметром сопротивления резистора.

Можно обойтись и без измерений. Достаточно иметь несколько постоянных резисторов номиналом от 10, 15, 20 и 30 кОм. Резисторы по очереди подключаются вместо датчика температуры. Вращая ручку регулятора терморегулятора нужно определить, с каким резистором лампочка будет выключаться и включаться при температуре около 20°С.

Выбор терморезистора

Можно было купить готовый, но для этого нужно было разместить онлайн заказ и ждать доставку. В дополнение цена вопроса доходила до 20% стоимости самого терморегулятора.

Поэтому было решено сделать датчик температуры из доступных терморезисторов. В наличии был терморезистор номиналом 10 кОм с отрицательным отрицательным ТКС типа ММТ-4. Его и решил использовать для ремонта.

Для подключения имелся отрезок провода, с помощью которого был подключен вышедший из строя датчик температуры. В принципе для подключения датчика можно использовать любой провод, главное, чтобы он выдерживал температуру не менее 100°С. Для проверки концы проводов были зачищены и навиты на выводы термосопротивления.

Далее терморезистор был расположен в непосредственной близости от лампочки накаливания, подключенной к выводам для подключения нагревательного элемента теплого пола. На терморегулятор было подано питающее напряжение.

Через несколько минут лампочка нагрела терморезистор, его сопротивление уменьшилось, и терморегулятор отключил подачу напряжения на лампочку. Когда терморезистор остыл, то лампочка опять зажглась, и так продолжалось до бесконечности с периодом в несколько минут.

После проверки работы терморегулятора теплого пола к терморезистору ММТ-4 были припаяны провода мягким припоем и на места пайки надеты отрезки изоляционной трубки.

Для надежности можно надеть на терморезистор термоусаживающуюся изоляционную трубку. Самодельный датчик температуры был установлен при монтаже теплого пола и показал стабильную работу.

Как видите, даже не имея опыта в ремонте электроприборов, можно своими руками в домашних условиях отремонтировать терморегулятор для теплого пола, включая изготовление из стандартного терморезистора датчика температуры.

Внимание, электрические схемы терморегуляторов гальванически связаны с фазой электрической сети. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Илья 07.01.2019

Александр, здравствуйте!
Меняю терморегулятор, читал ваши статьи, прошу совет. Какие контакты старого регулятора соответствуют новому?

Заранее благодарю.

Александр

Здравствуйте, Илья!
Нанес на присланную Вами фотографию соответствие нумерации терморегуляторов. 1⇒1 2⇒2 3⇒4 4⇒5 5⇒6(7) 6⇒3 7⇒8 Первая цифра – это номер клеммы левого терморегулятора, а через дефис – цифра соответствующей ей клеммы правого терморегулятора. Клеммы 6 и 7 внутри правого терморегулятора соединены.

Javlon 22.01.2020

Доброе время суток.
Приобрел себе электронный термостат для теплого пола. При подключении проводов термостата пошел сбой из-за неправильного подключения.

Вместо подключения проводов датчика сенсора было подключено питающее напряжение 220 вольт.

Из-за чего произошло то, что видно на фото. Насколько вероятен ремонт термостата и что с ним произошло. Буду рад вашему ответу.

Александр

Здравствуйте.
Датчик сенсора терморегулятора подключается непосредственно к выводам микропроцессора, и он скорее всего сгорел. В данном случае целесообразно купить новый термостат, так как стоимость ремонта будет сравнима со стоимостью нового терморегулятора.

Регулятор теплого пола: подключение, установка, схема

Электрический теплый пол набирает большую популярность. За счет своей универсальности  эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения,  в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

• А — тепловой регулятор;
• В – датчик, отслеживающий уровень температуры;
• С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

• механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

Терморегулятор Легранд (Legrand) с механическим таймером

• электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов — это стоимость, они значительно дороже механических аналогов.

Фотография цифрового устройства Priotherm

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панельюФото: подготовленное место для установки устройства встроенного типа

Как выбрать

В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

Видео: выбор терморегулятора для теплого пола.

Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя.  В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

Подключение

Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

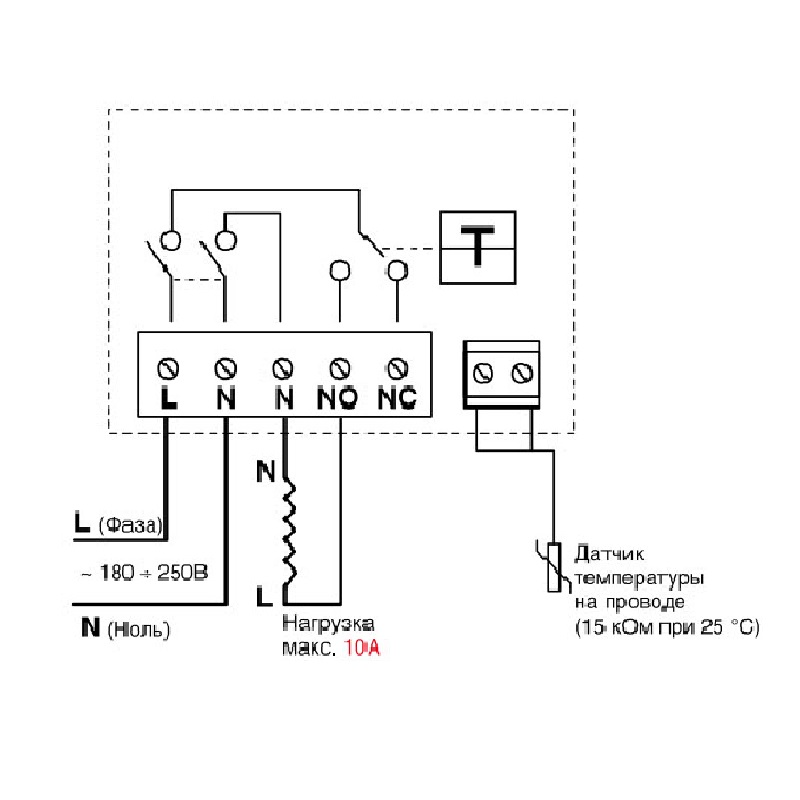

Рисунок, демонстрирующий пример подключения

В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

• группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
• контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
• к контактам «4» и «5» подается питание от электросети.

После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

Обзор цен в различных городах СНГ

Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

Город	Стоимость (USD)	Город	Стоимость (USD)
Екатеринбург	43,4	Казань	43,5
Донецк	45,2	Минск	45
Москва	42,3	СПб	42,3



Учитывая распространенность этой модели и широкую дилерскую сеть производителя, разброс стоимости в различных регионах незначителен, уверены, что в Новосибирске или других городах на регулятор теплого пола цена будет примерно такая же.

Терморегулятор для теплого пола: виды, монтаж своими руками

Теплый пол завоевывает растущую популярность в качестве дополнительного или основного отопления квартир и частных домов. Даже если у владельца нет возможности обеспечить этой полезной системой все свое жилище, можно обогреть только небольшой участок, например, в ванной комнате. Затраты в этом случае будут не так велики, а комфорт во время водных процедур заметно возрастет. Гораздо приятнее стоять босиком на теплом кафеле, чем на холодной плитке.

Кроме того, ванная комната, обычно не включенная в домовую отопительную систему, получит дополнительный источник обогрева воздуха. Самостоятельный монтаж – отличный способ сократить расходы, однако важно выполнить все работы правильно. Особого внимания требует терморегулятор для теплого пола. Его не сложно установить своими руками, но понадобится внимательно изучить инструкцию.

Содержание статьи:

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

• получает с термодатчика данные о текущей температуре нагрева;
• сравнивает их с заданным значением, указанным в настройках;
• отключает нагрев при превышении установленного значения температуры;
• включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

Какими бывают терморегуляторы?

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

• Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
• Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
• Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
• Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Порядок монтажа и подключения

Для опытного электрика установка любого термостата не представляет особых сложностей. Независимо от модели обычно производитель снабжает устройство подробными инструкциями. Кроме того, схема подключения обычно расположена прямо на панели корпуса прибора.

Но для домашнего умельца, который с трудом разбирается в специфике работы электрика, задача может оказаться трудновыполнимой. Знание подробностей и важных нюансов при установке термостата поможет избежать ошибок и необходимости переделывать всю работу.

Обычно на одной из панелей терморегулятора для теплого пола представлена подробная схема, которая позволяет выполнить подключение всех элементов правильно

Подготовка прибора и места установки

Первое, что необходимо сделать перед установкой терморегулятора, это изучить инструкции и рекомендации, приложенные производителем. Там обычно указаны сведения о том, как снять лицевую панель, чтобы выполнить подключение. Снимать панель управления следует аккуратно, чтобы не повредить прибор.

Затем необходимо подготовить место для установки терморегулятора. Обычно его выбирают еще при проектировании системы теплого пола. Рекомендуется поместить прибор на высоте примерно 0,6-1,0 м от пола. Желательно, чтобы рядом были электрические розетки, что существенно облегчит подключение электропитания.

В подходящем месте следует сделать в стене нишу, размеры которой позволяют установить в нее монтажную коробку для терморегулятора. Альтернативный вариант состоит в том, чтобы закрепить монтажную коробку прямо на стене, но в интерьере такое решение смотрится не слишком хорошо.

Подключение электропитания и термодатчика

Сначала к устройству следует подвести провода питания. Необходимо определить провод с фазой. Обычно он темный: черный или коричневый. Проверить наличие напряжения можно с помощью тестера. Рабочий провод с нулевым напряжением обычно синего цвета. Разница между нулем и фазой должна составлять 220 В.

Цветовая маркировка кабелей существенно облегчает процесс монтажа терморегулятора. Вот некоторые полезные сведения о такой маркировке:

• фазовый провод обычно бывает белого, черного или коричневого цвета и маркируется буквой L;
• нулевой провод обозначают буквой N, чаще всего это провод синего цвета;
• провод заземления обычно желтого или зеленого (как вариант – желто-зеленого) цвета.

Более наглядно процесс подключения термостата к электрической сети и греющему кабелю можно рассмотреть с помощью схемы:

Термостат необходимо подключить к электропитанию, а также к греющему кабелю теплого пола и к термодатчику. Гнезда подключения обозначены цифрами

Сначала необходимо подвести сетевой провод к соответствующим гнездам. К контакту 1 подводят фазовый провод, обозначенный как L. К гнезду 2 присоединяют провод N, т.е. ноль. Затем выполняют подключение контактов греющего кабеля к гнездам 3 и 4. К гнезду 3 подводят нулевой провод (N), а к гнезду 4 – фазовый (L).

После этого выполняют подключение к термостату температурного датчика через гнезда 6 и 7. На этом этапе нет необходимости в соблюдении какой-либо полярности.

После этого подключают температурный датчик. Сам датчик должен быть уложен в отрезок гофрированной трубы и уложен таким образом, чтобы передавать адекватные температурные данные. Провода термодатчика подводят к корпусу термостата и подключают к нему.

Особенности подключения греющего кабеля

Нагревающий кабель теплого пола может быть двужильным или одножильным. В первом случае под изоляцией находятся два провода, по которым поступает ток, а также еще один провод, предназначенный для заземления прибора. На представленной ниже схеме представлен порядок подключения такого греющего кабеля.

Подключить к терморегулятору теплого пола двужильный греющий кабель не сложно, важно правильно присоединить фазовый и нулевой провод, а также заземление

Коричневый и синий провода – токопроводящие. На коричневом проводе есть напряжение (фаза), синий провод – нулевой. Зеленым цветом обозначен провод заземления. Коричневый, синий и зеленый провода подключаются соответственно к гнездам 3, 4, и 5.

При монтаже терморегулятора этого типа понадобится специальная клемма для провода заземления. В комплект поставки она входит не всегда, поэтому следует заранее уточнить наличие клеммы или приобрести необходимую деталь перед началом установки прибора.

Считается, что подключать к терморегулятору двужильный греющий кабель проще, чем одножильный, поскольку последний необходимо присоединять к устройству с двух сторон.

Для правильного подключения проводов заземления следует использовать специальную клемму. Если в комплекте терморегулятора этот элемент отсутствует, его приобретают отдельно

Под оболочкой одножильного кабеля находятся два провода. По одному из них поступает электрический ток, второй необходим для заземления прибора. Обычно токоведущий провод делают белого цвета, а провод заземления имеет зеленый цвет. На схеме можно увидеть порядок подключения такого кабеля к терморегулятору. К гнездам 3 и 4 подводят провод под напряжением, а заземление подводят к гнезду 5.

Одножильный греющий кабель теплого пола подключают к терморегулятору с двух концов, что следует учитывать в схеме раскладки кабеля на этапе проектирования

Описанные выше схемы подключения позволяют составить общее представление о порядке подключения терморегулятора к теплому полу, температурному датчику и электрической сети. Однако при выполнении монтажных работ в каждом конкретном случае следует обращать внимание на устройство выбранного прибора и особенности нагревательного элемента теплого пола.

Кроме того, необходимо не только выполнять инструкции изготовителя прибора, но и придерживаться правил техники безопасности при проведении электромонтажных работ.

Установка прибора в коробку

После этого термостат устанавливают в монтажную коробку. Действовать следует осторожно, чтобы не повредить отдельные элементы прибора. Терморегулятор должен входить в коробку свободно, прилагать усилия для его установки не рекомендуется.

Помехой при монтаже может быть слишком длинный провод, обычно такие проблемы легко устраняются. Наглядно процесс подключения терморегулятора к установленной системе теплого пола представлен в следующем видеоматериале:

Проверка и настройка

После этого остается лишь проверить правильность положения прибора с помощью уровня, чтобы он стоял ровно. Если все операции выполнены правильно, можно навесить и закрепить винтами переднюю панель с блоком управления.

После того, как терморегулятор закрыт крышкой, следует включить автомат и подать на устройство питания. Затем проверяют индикатор питания на панели управления. Если терморегулятор снабжен жидкокристаллическим экраном, на нем появятся соответствующие значения.

В простых моделях наличие электропитания может обозначаться обычным диодным индикатором.

При настройке терморегулятора для теплого пола следует учитывать не только прогрев воздуха, но и тип напольного покрытия, под которым размещена система

Еще один способ проверить исправность программируемого терморегулятора и правильность его подключения, состоит в том, чтобы установить на приборе минимальную возможную температуру нагрева, после чего включить его. Затем следует задать максимальную возможную температуру и проконтролировать замыкание обогревательной цепи, о чем сообщит характерный щелчок.

После этого устройство необходимо отрегулировать, установив подходящие температурные данные. Если к этому моменту работы по укладке теплого пола полностью окончены, а бетонная стяжка уже высохла (в случае, когда ее монтаж предусмотрен технологией), можно протестировать работу теплого пола и убедиться, что терморегулятор работает правильно.

Проверку программируемых моделей рекомендуется выполнять следующим образом:

• выставить время включения и отключения устройства;
• задать подходящие температурные данные;
• запустить теплый пол и наблюдать за его работой в течение суток.

Современные терморегуляторы, снабженные большим количеством электронных составляющих, необходимо устанавливать очень аккуратно и внимательно. Такие приборы очень чувствительны к перепадам напряжения, а при неправильном присоединении проводов устройство может просто сгореть. Поэтому при любых сомнениях начинающему электрику стоит проконсультироваться с более опытным специалистом.

виды, функции, установка и подключение своими руками

Система теплых полов состоит из двух элементов: обогревательного контура и регулятора температуры. Причем регуляторы теплых полов могут иметь еще несколько названий: термостаты и терморегуляторы, так как они отвечают за поддержание одинаковой (статической) температуры.

Функции и преимущества

Основная функция термостата для теплого пола — удерживать заданную температуру. Это достигается путем включения/выключения подогревающих элементов. Получается, что регулятор теплого пола экономит электричество, ведь система включается только периодически, когда контролируемая температура понижается. Потому, при наличии такого устройства, отопление получается более экономным, и, несмотря на то, что устройство недешево, оно окупается в срок от нескольких месяцев до одного года (зависит от стоимости выбранной модели).

Инфракрасный теплый пол под ламинат укладывали многие. По отзывам — греет прекрасно

Есть еще один плюс у такого решения — при исправной работе датчика греющие элементы не будут перегреваться, что увеличит срок их эксплуатации и предотвратит выход из строя нагревателей из-за превышения температуры.

Система может работать и без термостата. Но тогда функции этого устройства придется выполнять человеку: включать/выключать подогрев по мере необходимости. При таком устройстве и комфорт будет ниже, и экономии не будет. К тому же существует риск перегорания греющих кабелей, если вы забудете или не вовремя выключите систему.

Типы термостатов

Регулятор температуры пола может быть трех видов:

• Электро-механические терморегуляторы. По внешнему виду и принципу действия они напоминают аналогичное устройство на утюге: имеется переключатель, поворотом которого вы задаете требуемую температуру. Это самые дешевые и самые простые в эксплуатации устройства.

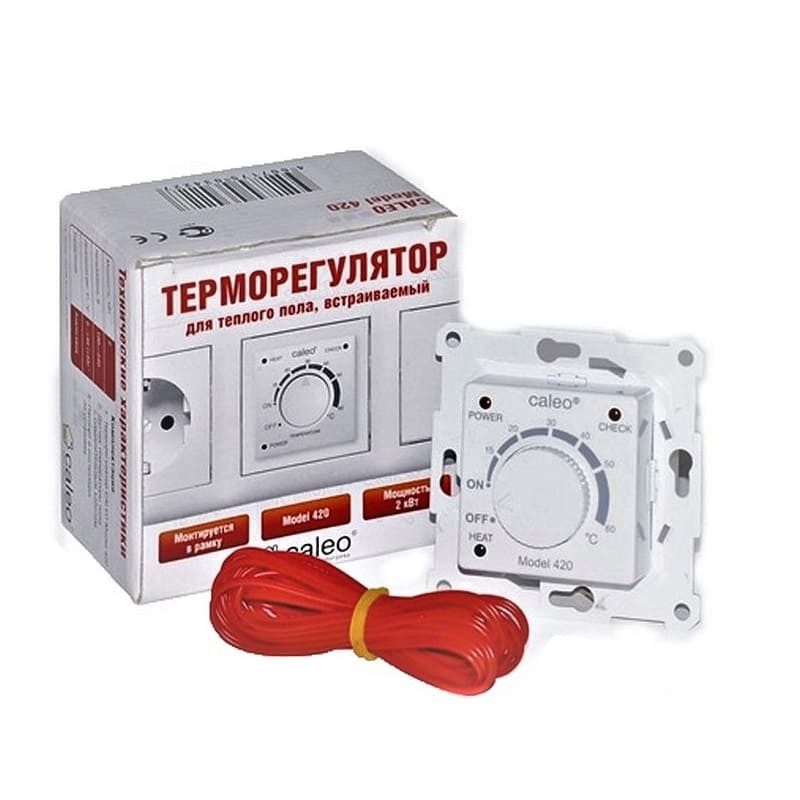

  Электромеханический терморегулятор для электрическото теплого пола

• Цифровые. Более дорогие модели. Они управляются не при помощи колесика с градуировкой, а при помощи кнопок (тактильных или сенсорных — зависит от модели). Обычно имеют еще цифровую панель, на которой отображается текущая температура и/или устанавливаемое значение.

  Цифровые регуляторы — имеют чуть более «продвинутый» вид

• Программируемые терморегуляторы для теплого пола (их еще называют «программатор пола»). Самые дорогостоящие модели, но с большим функционалом. Есть модификации, которые позволяют задавать состояние пола по часам дня, есть с возможностью запрограммировать температурный режим на неделю, а есть такие, которыми управлять можно через компьютер или планшет, некоторые имеют пульт дистанционного управления.

  Одна из моделей программируемого термостата для электрического теплого пола. На корпусе расположен датчик температуры воздуха

Понятно, что чем больше функций и возможностей имеет регулятор теплого пола, тем дороже устройство. А насколько вам нужны эти функции — решать вам. Но однозначно можно сказать, что для ванной или кухни использовать программаторы пола нецелесообразно, ведь они посещаются вне зависимости от времени. Потому идеальные выход тут — механические или цифровые устройства. Причем при установке системы в ванной или бассейне термостат располагают за ее пределами: они не переносят высокой влажности, в кухне, бассейне и т.д. до устройства не должны долетать брызги.

Чего еще не нужно делать, так это использовать одно управляющее устройство для двух различных помещений. Например, нежелательно совмещать ванную и кухню, хоть обычно мощности это сделать позволяют. Просто в этом случае придется выставлять общую температуру для двух помещений. И если вы выставите ту, при которой комфортно будет в ванной, то в кухне будет явно жарко. Если же выставите «по кухне», то в ванной будете мерзнуть. И так практически с любыми помещениями. Если все-таки есть желание использовать один терморегулятор для теплого пола на два помещения или два контура, то нужно применить двухканальные модели, которые позволяют управлять обоими контурами независимо.

Регуляторы для теплого пола могут быть накладными. Выглядят они не очень привлекательно, но если вы всю электрику с УЗО и автоматом будете прятать в специальном шкафу, то внешний вид неважен

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку, то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0^оC до +45^оС. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

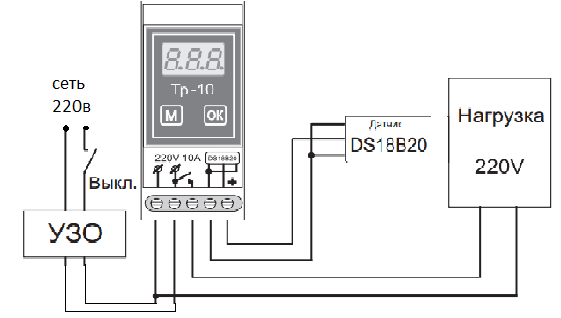

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Установка датчика теплого пола

Штроба под датчик идет по стене до уровня пола, а затем по полу на расстояние не менее 50см от стены. Причем чтобы измерения были правильными, желательно контролирующий элемент размещать посредине между нагревательными элементами, а не вблизи одного из них. В канавку укладываете трубу или шланг (по рекомендации производителя). Один конец заводите в монтажную коробку, второй, тот который в полу будет, надежно изолируете, чтобы в него не попал раствор. Использовать можно изоленту, накрутив ее в несколько слоев, сделать заглушку из пенопласта и т.п. Закрепив шланг/трубу, в него заводите датчик температуры пола: просто опускаете его в соответствующее отверстие.

Подключение

После того, как уложены нагревательные элементы (кабели, маты, пленки) провода от них заводят в монтажную коробку, где установлен терморегулятор для теплого пола. Затем по схеме, которая имеется на корпусе с обратной стороны устройства, все провода подключаются. Только после этого подается питание.

Схема подключения кабелей, зазаемления и датчика температуры есть на обратной стороне корпуса терморегулятора теплого пола

Теперь можно провести тестовое включение (до заливки стяжки или укладки напольного покрытия) чтобы убедиться, что система работает. Для этого проверив правильность подключения проводов и надежность их крепления, выставляете самую маленькую температуру, включаете УЗО. Затем выставляете на термостате 30^оС (максимальная температура по СНиПу). Если система работоспособна, слышен щелчок — реле подключило контур в работу. Через несколько минут все части греющих элементов должны быть теплыми. Теперь если температуру снова выставить на минимум, должен снова послышаться щелчок отключения питания. После этой проверки можно считать что установка терморегулятора теплого пола завершена и можно начинать заливку стяжки или укладывать напольное покрытие.

Если система не включается, скорее всего, дело в датчике. Это вообще, достаточно распространенное явление — выход его из строя. Так что не пугайтесь. Стоят они немного, меняются просто. Чтобы проверить исправность, измеряете сопротивление датчика теплого пола. Полученные данные сравниваете с паспортными. Есть разница — датчик неисправен. Вынимаете поломанный, вставляете новый, еще раз все тестируете. Должно заработать.

Итоги

Установка термостата и датчика теплого пола — не самое сложное занятие, вполне под силу для самостоятельного монтажа. Единственная сложность — подключение электропитания и заземления/зануления. Для этих работ желательно пригласить электрика. С остальными этапами установки вполне можно справится своими руками.

Терморегулятор для теплых полов – выбор и подключение термостата к теплым полам

Неотъемлемой частью системы напольного обогрева является терморегулятор для теплых полов, позволяющий автоматически поддерживать комнатную температуру в заданных параметрах. Он подключается к температурному датчику и без него работать не может. При этом предлагаемые в магазине регулирующие термостаты различаются особенностями установки и схемами подключения. Выбирать их следует правильно.

Содержание

1. Терморегуляторы
2. Виды

Как выбрать

Монтаж

Заключение

Терморегуляторы для теплого пола

Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.

Терморегулятор позволяет контролировать работу теплого пола

Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.

Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.

Особенности терморегуляторов

Виды

Терморегуляторы теплого пола различаются на:

• механические;
• электронные;
• программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

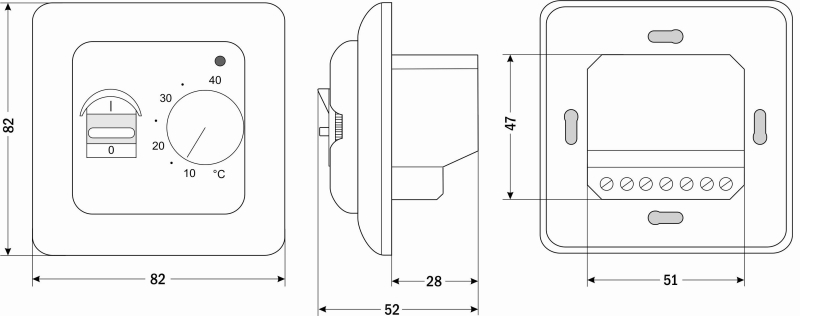

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

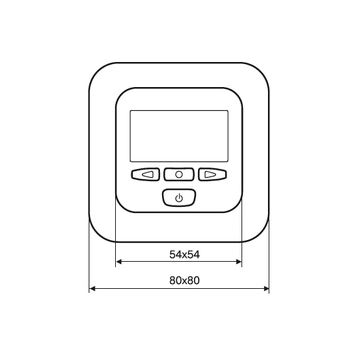

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

• пульты ДУ;
• смартфоны;
• компьютеры.

В остальном это обычные программируемые приборы.

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом. В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

Схема подключение теплого пола

Подключение и монтаж пола

Для подключения любого из вышеописанных терморегуляторов необходимо:

1. Подобрать место для установки управляющего устройства.
2. К этой точке подвести проводку от розетки.
3. Установить на полу датчик температуры с прокладкой от него кабеля до термостата.
4. Подсоединить все электропровода в соответствие со схемой подключения из инструкции системы напольного отопления.
5. Проверить работоспособность ТП и закрыть его стяжкой или финишем.

Прокладка проводов производится с использованием гофрированных трубок. Температурный сенсор должен располагаться между нагревательных элементов и на расстоянии от стены минимум 0,5 метра. А сам регулятор следует размещать подальше от окон и таи, где он не будет закрыт створкой межкомнатной двери.

Подключение терморегулятора

Заключение

Для самостоятельного подключения терморегулятора особыми навыками обладать не требуется. Монтаж скважины с насосом или системы вентиляции принудительного типа выполнить гораздо сложнее. На корпусе термостата есть клеммы, возле которых указано какие провода следует туда подсоединять. Надо лишь следовать этим указаниям. В остальном рассматриваемое устройство является обычным электроприбором, устанавливаемым в соответствии с требованиями ПУЭ.

Смотрите также видео, как выбрать терморегулятор для теплого пола

Читайте про другие наши материалы:

Терморегуляторы для теплого пола — назначение и возможности

Помимо самих нагревательных элементов, в состав системы теплого пола входит очень важный компонент — терморегулятор, или термостат. Данный компонент обычно приобретают отдельно, и можно из всего многообразия термостатов выбрать наиболее подходящий по цене и способный решать определенный круг задач.

Использовать электрические теплые полы без терморегулятора нельзя: и комфортную температуру поддерживать не удастся, и сама система очень быстро выйдет из строя, если попытаться подключить ее к источнику питания напрямую. Использование термостата с водяными теплыми полами не обязательно, но желательно.

Принцип действия термостата и его функции

Термостат, или терморегулятор, состоит из собственно устройства для регулировки температуры и температурного датчика, который может быть встроенным или выносным. Он монтируется в сеть между источником питания и системой теплого пола и оснащен выключателем для ее активации или отключения и механизмом настройки температурного режима.

Датчики постоянно контролируют температуру самого пола или воздуха в помещении, как только она достигает заданного значения, нагрев отключается. Когда температура понижается, теплый пол вновь начинает работать на обогрев. Таким образом, поддерживается комфортная температура, заданная пользователем, система защищается от перегрева и экономится энергия.

В электрических теплых полах термостат регулирует мощность тока, включение-отключение системы происходит путем соединения-размыкания контактов. В водяных полах регулируется объем поступающего в систему горячего теплоносителя, который в определенных пропорциях смешивается с прохладной водой. Подачу воды может перекрывать опускающийся и поднимающийся шток, управляемый сервоприводом.

Разные модели приборов позволяют:

• включать / выключать подогрев
• регулировать температуру вручную или автоматически
• поддерживать температуру в помещении на заданном уровне
• обеспечивать экономию электроэнергии, управляя ее подачей
• к запрограммированному времени осуществлять подогрев до заданной температуры

Типы и возможности терморегуляторов

Есть несколько типов терморегуляторов с разным уровнем сложности и набором функций, различающихся ценой.

Электронно-механический, он же аналоговый

Самый простой и доступный по цене термостат. Его основные рабочие элементы — тумблер или клавиша включения-выключения и колесико регулировки со шкалой, на которой указана приблизительная температура. С помощью такого термостата поддерживается заданный режим работы теплых полов, но не очень точно. Температуру нагрева приходится повышать или понижать вручную, исходя из собственных субъективных ощущений или показателей имеющегося в комнате термометра.

Электронный (цифровой), кнопочный или сенсорный

Имеет несколько более сложную конструкцию. Регулирование температуры тоже осуществляется вручную, но с помощью кнопок или сенсоров, расположенных непосредственно на экране, а показатели отображаются на цифровом дисплее, поэтому можно добиваться более точных результатов (как правило, с точностью до 0,5⁰).

Программируемый

Самый сложный, дорогой и функциональный вариант электронного терморегулятора. Благодаря точным настройкам обеспечивается экономия электроэнергии.

Прибор можно запрограммировать на длительный период времени, чтоб он автоматически включал теплые полы к заданному часу. Тогда система не будет работать в пустом доме и по ночам, но к пробуждению хозяев и их приходу с работы полы успеют прогреться. Можно настроить разные режимы работы для будней и выходных, с учетом обеденного перерыва или без него.

В некоторых моделях доступно также автоматическое отключение системы в заданный момент (обратный отсчет). Есть модели с функцией адаптивности, благодаря которой термостат сам определяет время включения для нагрева до заданной температуры. Помимо оптимального режима терморегуляции предусмотрены максимальный и эконом режимы, поскольку понятия о комфортной температуре у каждого свои. Доступен также ручной режим управления.

Основные характеристики терморегулятора

• Мощность — важнейшая характеристика терморегулятора, от нее зависит предельная нагрузка, которую он может выдержать. Этот показатель у стандартных терморегуляторов не превышает 3 кВт
• Особенности монтажа. Терморегулятор может устанавливаться прямо в комнате или в распределительном щитке, также есть встроенные и накладные модели
• Количество термодатчиков и их расположение. Датчик может быть встроенным или выносным, возможна также комбинация обоих типов. Все терморегуляторы для теплого пола оснащены датчиками температуры пола, но существуют и модели с датчиком температуры воздуха в помещении (комнатным). У более дорогих двухзонных терморегуляторов 2 набора датчиков

Выбор терморегулятора

Иногда теплые полы продаются в комплекте с терморегулятором, но чаще его приходится выбирать самостоятельно. Термостаты для водяных и электрических теплых полов различаются конструкцией и принципом действия, а в остальном эти приборы универсальны. То есть одна и также модель подойдет для продукции разных брендов или для кабельных и инфракрасных теплых полов.

В первую очередь, нужно обращать внимание на номинальную мощность терморегулятора. Она должна быть не ниже суммарной мощности системы теплого пола, напротив, термостат нужно подбирать с запасом мощности.

Если помещение большое и для подогрева полов требуется мощность больше 3 кВт, возможны такие выходы:

• установить несколько отдельных систем, каждую снабдив своим терморегулятором
• использовать двухзонный терморегулятор, в котором мощность распределяется на 2 канала, и суммарное значение может быть выше
• укомплектовать систему магнитным пускателем для защиты от перегрузок

Для квартиры, особенно небольшой, удобнее и рентабельнее будет аналоговый или цифровой регулятор с ручным управлением, он обеспечивает более быстрый нагрев. Приобретение программируемого, автоматического оправдано для частных домов. За счет большой площади экономия электроэнергии будет более ощутимой, и прибор быстрее окупится.

Механические устройства, как правило, надежнее и проще в ремонте, из этих соображений лучше приобрести кнопочный, а не сенсорный вариант, но это дело вкуса. Существуют терморегуляторы с пультом дистанционного управления, а также сенсорные со съемным дисплеем, который тоже используется в качестве ПДУ. Обойдется такое дополнительное удобство недешево.

При выборе между встроенным и накладным терморегулятором нужно продумать, удобно ли будет делать нишу под встроенный и насколько гармонично впишется в интерьер накладной. Если теплые полы делаются в ванной, обязательно нужен термостат, который монтируется в щиток, поскольку устанавливать его внутри влажного помещения нельзя. Впрочем, встречаются в продаже модели с влагозащищенным исполнением.

Датчик температуры воздуха нужен, если теплый пол используется как основной источник обогрева. В противном случае не стоит переплачивать за дополнительные датчики, поскольку их показания могут искажаться из-за сквозняков, потоков теплого воздуха от радиаторов. Двухзонный термостат подойдет для большого помещения, разделенного на рабочую зону и зону отдыха. Его также используют для независимого регулирования температуры в двух небольших смежных помещениях (ванная и туалет, комната и утепленная лоджия).

Китайское оборудование не обязательно хуже европейского, если есть сомнения, можно ознакомиться с отзывами о нескольких моделях. Выбирая между дешевой моделью с минимальным набором функций и дорогой «навороченной», задумайтесь, нужны ли вам все эти функции.

Монтаж терморегулятора

Каждый терморегулятор имеет свою схему подключения питания, теплого пола и датчиков, которой необходимо следовать. Перед монтажом нужно соединить все компоненты и проверить оборудование в разных режимах, а монтажные работы должны осуществляться только при отключенном электропитании.

Под встроенный терморегулятор делается ниша, накладной крепится на стене, в любом случае, не стоит размещать его слишком низко, иначе управлять системой и контролировать показатели будет неудобно. Датчик пола размещается между нагревательными элементами (кабелями, стержнями, дорожками) внутри гофрированной трубы, которую нужно закрыть заглушкой.

Термостат для водяного теплого пола оснащен датчиком пола, который устанавливается во входной патрубок. Если есть необходимость контролировать температуру воздуха в помещении, нужен дополнительный термостат, оба подключаются к внешнему блоку управления.

Итог

Терморегулятор — обязательная составляющая системы электрического теплого пола. Он также может повысить удобство использования и эффективность водяных теплых полов. Доступен широкий выбор моделей, различающихся функциональными возможностями, набором термодатчиков, мощностью, особенностями монтажа и дизайном. Среди них можно подобрать оптимальное решение для квартиры и дома, для теплых полов, служащих основным или дополнительным источником обогрева. Монтаж терморегулятора осуществляется в соответствии со схемой и не представляет особой сложности.

Выбор терморегулятора (термостата) для теплого водяного пола

Вы оборудовали свой дом теплым полом, и теперь возник вопрос – какой же терморегулятор использовать? Не лишним будет отметить, что выбор терморегулятора – очень и очень важен. Ведь именно от терморегулятора будет зависеть температура — как теплого водяного пола, так и в самом помещении; ваши затраты на содержание всей системы теплого пола; и ,наконец, ваше удобство и комфорт! Очень удобны в этом отношении программируемые термостаты – в отличие от механических терморегуляторов, вы можете не только регулировать температуру нагрева вашего теплого водяного пола, но и задавать его температуру – для определенного времени суток. Современные термостаты могут работать с графиком нагрева\охлаждения для задания конкретной температуры в конкретный час.

Виды терморегуляторов:

• механический;
• программируемый;

Механический терморегулятор

Механический терморегулятор – простейшее из доступных средств регулирования интенсивности нагрева теплого водяного пола. Чаще всего, он представляет собой колесико, при помощи которого вы можете установить желаемую температуру, и светодиод, который своим состоянием оповещает о работе нагревательной системы пола.

Система теплого пола поддерживает температуру, установленную на терморегуляторе, следующим образом:

• нагрев пола до заданной температуры;
• слежение за температурой пола при помощи датчика температуры – если она падает на 2-3 градуса от заданной – вновь включается нагрев.

Преимуществами такой системы является простота использования – механическим регулятором будет легко пользоваться даже пожилому человеку, далекому от современной электроники, а так же – более низкая стоимость в сравнении с программируемыми термостатами.

Недостатки столь же весомы – к сожалению, в виду такой простоты работы, невозможно организовать защиту от детей – кроме как размещения регулятора в недоступном от них месте. Так же недостатком является невозможность работы с программами нагрева помещения и некоторая энергонеэффективность работы механического терморегулятора.

Программируемый термостат (терморегулятор)

Рассмотрим сначала предпосылки появления программируемых терморегуляторов. Очевидно, что поддерживать одну и ту же температуру в течение каждого дня и часа – малоэффективно – как с точки зрения физиологии человека, так и с точки зрения экономии энергоресурсов. Известно, что для хорошего сна ночью человеку требуется температура несколько ниже, чем днем.
Все эти проблемы решились с появлением программируемых термостатов. Такие термостаты могут не только поддерживать одну и ту же, установленную, температуру – они так же поддерживают достаточно сложные графики нагрева теплого пола. Например, с 23.00 по 5.00 мы установим температуру в 20 градусов, затем с 5.00 до 8.00 в 26 градусов , с 8.00 до 17.00 – 22 градуса – наиболее комфортная температура для человека. И так далее.

Помимо улучшения самочувствия, мы получаем неплохую экономию энергоресурсов. Даже просто уменьшив температуру на ночь на 5 градусов, вы будете экономить около 5-7% на оплате счетов за энергоресурсы. Так же стоит иметь в виду тот факт, что чем выше температура воздуха внутри жилища, в сравнении с наружной температурой, тем выше теплопотери. Наличие программируемого термостата поможет нивелировать и этот источник потерь.
Имеются у программируемых термостатов и недостатки:

1.  Сложность освоения пожилыми людьми;
2. Более высокая, чем у механических терморегуляторов, стоимость;
3. Так как изменения температуры воздуха происходят не мгновенно, некоторые люди не видят эффекта от работы программируемого терморегулятора (уже сейчас имеются модели термостатов, которые учитывают мощность нагревательной системы и соответственно начинают нагрев).

Как выбрать терморегулятор для теплого пола?

Как видим, выбор терморегулятора – механический или программируемый – делается исходя из их достоинств и недостатков.

Если вам требуется недорогой, надежный и простой в освоении терморегулятор – ваш выбор механический терморегулятор.

Если же вы хотите, чтобы работа теплого пола учитывала ваши предпочтения в температуре в разное время суток и экономила энергию, несмотря на несколько более высокую стоимость и более сложный интерфейс, ваш выбор – программируемый термостат.

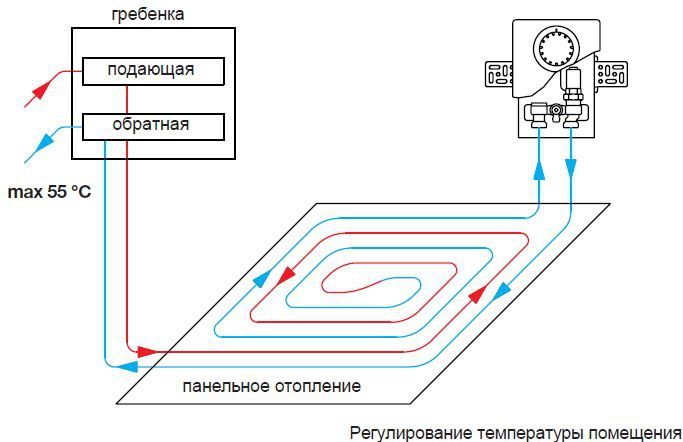

Терморегулятор для водяного теплого пола схема подключения

Как видно из рисунка, термостаты подключаются непосредственно к клапанам, отвечающим за соответствующую зону обогрева. Их, как и клапанов, может быть несколько – для разрозненного регулирования температуры в разных помещениях.

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо электрокотла, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) .Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, и насос (ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем. Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак…..Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W. Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / ​​насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает на напряжение 24 В переменного тока, поступающее от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах. Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

---

Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле.Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен запитываться по линии 110 В (см. Схему ниже) от вашей монтажной панели.Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения. Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы.Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера, и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами. Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

---

Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат зоны излучения требует тепла.Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)

---

Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

---

Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла

Это схема для использования с теплообменником или системой первичного контура . Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключения насоса первичного контура или насоса теплообменника, нейтрали (белый провод) и нагрузки (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. соединения насоса.Все провода заземления будут соединены гайкой внутри коробки реле. Заземляющие провода заземляются на / от источника питания, проходят через релейный блок (через гайку) и заканчиваются на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

---

Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении.Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18. Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C).Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2 : Установите (2) батарейки AAA и снова установите крышку. Этот шаг не требуется при 3-проводном подключении (см. Выше)

ШАГ 3 : Деактивируйте функцию «Пятиминутная задержка».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, нажмите обе кнопки одновременно и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «включено»), и вы хотите установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Положения проводов для Honeywell Pro 1000 (6-контактная модель)

Подключение и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и снова установите крышку.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в своем непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)

---

Управление насосом с помощью «датчика пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключите к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫПАННЫМИ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликоля, отлитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки, чтобы контролировать температуру пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

Коробка Джонсона

Датчик пола

Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, использующих датчик / реле отключения низкого напряжения , показаны на фотографиях ниже.

Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.

Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем от датчика к реле проходит линия термостата 18 калибра.

Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от заданных вами параметров накопительный бак потребляет тепло от теплообменника, необходимое для поддержания постоянной температуры в резервуаре.

Таким способом можно нагреть любой носитель тепла, включая гидромассажные ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.

Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой повышается на до заданного значения, и резервуар необходимо охладить.

Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — расположены в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.

Пружинный таймер для систем снеготаяния

(вернуться наверх)

---

Дифференциальный контроллер солнечной энергии

Резол ДельтаСол BS

В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер включает необходимый насос (-ы) и забирает это полезное тепло в систему.

Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.

Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.

Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.

К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важна разница в и температур воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.

СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ

Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).

В СТАНДАРТНОМ РЕЖИМЕ ОТОБРАЖЕНИЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:

1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)

ПРОГРАММИРОВАНИЕ

Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).

Примечание. Если удерживать кнопку «Вперед», начнется быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.

Delta T — это разница между температурой в ваших солнечных коллекторах и температурой на дне резервуара для хранения. Когда достигается значение Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.

См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.

Чтобы установить температуру вашего Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз к желаемой разнице температур. Снова нажмите SET, чтобы заблокировать программу.

Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.

Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ВКЛ
.

Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов выше температуры вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.

S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.

Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.

Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.

ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. По умолчанию для этих настроек установлено значение ВЫКЛ.

Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.

---

Краткое руководство

В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).

Удерживайте кнопку FORWARD две секунды , чтобы войти в режим программирования.

Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.

Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы переключиться на желаемое поле.

Кроме того, через несколько МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.

Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).

---

Выбор дельты Т

Почему обычно лучше использовать широкий дифференциал

Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинной (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).

В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.

Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.

Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.

Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла. Особенно, если коллекторная петля длинная, а массив небольшой (т.е. ограниченная теплопроизводительность).Максимально возможная разница в этой ситуации свела бы к минимуму тенденцию системы отключаться и включаться каждые несколько секунд.

Однако, если ваша система имеет высокую пропускную способность (много плоских пластинчатых коллекторов или более 48 вакуумированных трубок), а ваша коллекторная петля короткая , более узкий дифференциал активирует систему раньше и получает больше полезного тепла.

Большая теплопроизводительность и короткий коллекторный контур = плотный дифференциал (от 8 до 15 градусов)

Малая теплопроизводительность и длинный коллекторный контур = широкий дифференциал (от 20 до 24 градусов)

(вернуться наверх)

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.

Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене.Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда рекомендуется сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе теплового насоса есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса

Электропроводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C .Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

Клемма Y — это то место, где подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал будет вызывать необходимость охлаждения помещения, когда заданная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда в системе, которую вы используете, есть реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения.Если реверсивный клапан включен во время работы в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда бывает 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только в течение некоторого времени, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.

• Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.

• Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.

• Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает срок его службы.

• Программируемые дневные и ночные настройки заданной температуры.

• Настройки выходных и функции понижения для отпуска.

• Возможность проверять состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуться к домашней странице «Электромонтаж термостата теплового насоса»

Как установить энергосберегающий программируемый термостат

Детали проекта

Навык

1 из 5 Легкий Но если нужны дополнительные провода, наймите подрядчика.

Стоимость

Примерно 475 долларов за показанный термостат.

Расчетное время

Около 1 часа

Q: Я хотел бы установить новый программируемый термостат, чтобы лучше контролировать свои затраты на электроэнергию. Могу я сам установить?

—Сэм Алекси, Чикаго

Лэнс Маркес, подрядчик по ОВК, Swezey Fuel Co. , ответы: Конечно, можете. Модернизация до термостата, который автоматически изменяет настройку температуры в помещении, довольно проста и может сократить ваши ежегодные расходы на отопление и охлаждение примерно на 180 долларов, согласно EPA.

Простые модели, которые контролируют только тепло, продаются в домашних центрах примерно за 25 долларов. Более дорогие продукты, такие как Honeywell Prestige, который я здесь установил, выполняют гораздо больше функций, включая охлаждение и увлажнение. Обычно они приобретаются и устанавливаются подрядчиками HVAC, но вы также можете купить их в Интернете.

Однако, прежде чем покупать термостат на замену, взгляните на существующую проводку. Если проводов всего два, самое простое решение — получить замену дисплеем с батарейным питанием.Полнофункциональные устройства, такие как Prestige, нуждаются в питании от третьего провода, который лучше всего установить подрядчиком по ОВК или электричеством.

Шаг 1

Снимите старый термостат

Фото Райана Беньи

Отключите питание печи с помощью аварийного выключателя или выключателя, затем отвинтите монтажный кронштейн термостата. Когда вы отсоединяете каждый провод от его клеммы, пометьте провод буквой клеммы, из которой он пришел.Приклейте провода к стене, чтобы не потерять их. Некоторые старые термостаты содержат ртуть; за информацией о правильной утилизации обращайтесь в Thermostat Recycling Corporation.

Шаг 2

Подключите новый термостат

Фото Райана Беньи

Совместите новый кронштейн с отверстием в стене и подключите провода к клеммам на кронштейне, следуя схеме в инструкциях.Для этого термостата требуется как минимум три низковольтных провода: черный и белый, которые включают и включают печь, и один, который питает термостат. Если у вас только два провода, вызовите электрика или подрядчика по ОВК, чтобы он проложил дополнительный провод 18 или 22 калибра.

Шаг 3

Подключение к печи

Фото Райана Беньи

Пусть ваш подрядчик подключит новый провод к печи и включит питание печи.Теперь защелкните лицевую панель термостата на кронштейне. Когда он загорится, следуйте инструкциям, чтобы установить желаемую температуру в доме, когда вы просыпаетесь, уходите на работу, возвращаетесь домой и ложитесь спать.

Шаг 4

Установите наружный датчик

Фото Райана Беньи

Это беспроводное устройство с батарейным питанием позволяет термостату отображать наружную температуру. Включите его, стоя рядом с термостатом.Когда оба блока установят соединение, поместите датчик в кронштейн, установленный на северной стороне дома, над линией снега.

Защищен ли ваш дом от неожиданного ремонта? Если нет, подумайте об инвестициях в домашнюю гарантию.

Как добавить провод C к термостату

Доступны новые термостаты Wi-Fi, которые позволяют удаленно контролировать температуру в вашем доме. В отличие от других программируемых термостатов с батарейным питанием, эти новые термостаты не могут работать только от батарей, и даже если они могут это сделать, они быстро разрядят батарею.Поэтому необходимо подключить к этим термостатам провод «C» для подачи питания. В этом посте подробно рассказывается, как я подавал питание на свой термостат, к которому не подводился провод C, с помощью подключаемого трансформатора переменного тока на 24 В. С проводом C, питающим ваш термостат, вам не нужно беспокоиться о разряде батарей, и вы можете настроить свет на термостате так, чтобы он работал как ночник.

Термостат, который я заменял, управляет только моим газовым водогрейным котлом, который обеспечивает только тепло.Мне не пришлось беспокоиться об охлаждении, поскольку мой кондиционер работает от отдельного термостата. Из стены, на которой был установлен мой старый термостат, выходили три провода. Моя система отопления требует для работы только два провода, R и W. Я подумал, что могу использовать третий провод для питания термостата и использовать его как провод C. К сожалению, я столкнулся с парой проблем.

Во-первых, там была очень старая проводка, и в этом третьем проводе обнаружился обрыв. Я не мог подключить к нему ток из подвала.

Во-вторых, и это, вероятно, наиболее важно, я позвонил производителю своего котла, чтобы дважды проверить, можно ли подключить термостат к клемме C на трансформаторе переменного тока 24 В в котле. Эти типы термостатов называются термостатами с отводом мощности, и производитель (Weil McLain) не рекомендует использовать термостат с отводом мощности с моим бойлером. Они беспокоились, что дополнительная нагрузка от термостата может привести к преждевременному сгоранию трансформатора.Они рекомендуют использовать отдельный трансформатор 24 В переменного тока для питания термостата.

Инструкция к Программируемый термостат с сенсорным экраном Honeywell Wi-Fi (RTH8580WF1007 / U), который я устанавливал, не указывал, как подключить внешний источник питания к термостату, но позвонив в службу поддержки клиентов, я смог узнать, как подключить внешний трансформатор. Если ваш термостат также управляет вашей системой охлаждения или у вас другой тип системы отопления, конфигурация может быть другой.Рекомендуется позвонить производителю термостата и получить конкретные инструкции для вашей модели и блока HVAC.

Обновление: wi-fi на термостате отстой. Вы можете обновить термостат только при условии, что термостат может подключаться к Интернету. Ураган «Сэнди» заставил меня потерять домашний интернет, но у меня все еще было электричество и тепло. Когда я лег спать на следующую ночь, я замерз до костей, так как большую часть дня проводил на улице, разбираясь с последствиями, и я хотел включить обогреватель, не вставая с постели, но не смог, потому что у меня не было интернета.Я мог получить доступ ко всем другим проводным и беспроводным устройствам в моей сети, только без доступа в Интернет. Нет возможности подключиться к термостату напрямую. Все это делается через облачный сервис Honeywell, который, как оказалось, собирает показания температуры в моем доме и информацию о системе отопления каждые 12 секунд. Мне это не нравится, и мне не нравится, когда у меня нет доступа к термостату из дома.

Замените термостат, пока он не остынет

С любым проектом что-то может пойти не так.Вы же не хотите оказаться в месте, где самая холодная часть зимы, и вам не будет тепла по какой-либо причине!

Также обратитесь к производителю вашей системы отопления, вентиляции и кондиционирования воздуха и изготовителю термостата, чтобы узнать подробности о вашей установке. Ознакомьтесь со всеми применимыми местными строительными нормами.

Если вам не удобно протянуть провод через стены и выполнить электрические соединения, вызовите электрика.

Что вам понадобится

Материалы

• Новый термостат (я использовал Honeywell RTH8580WF)
• Сменный трансформатор 24 В переменного тока (я использовал MGT-2440)
• Провод термостата 18 калибра.Количество проводов должно быть не менее количества проводов, идущих от вашей системы отопления, вентиляции и кондиционирования воздуха + 2 для трансформатора. Мне понадобилось всего 4 проводника, поэтому я купил Southwire 50 футов 18/2-Gauge Провод термостата 64162179. Вам может потребоваться больше или меньше, в зависимости от того, как далеко вам нужно проложить провод.
• 4 гайки для проводов (по одной на каждый провод, который вы будете использовать). Маленькие желтые или оранжевые подойдут.
• Герметик для противопожарных блоков
• Изолента.

Инструменты

Шаг 1. Спланируйте проводку

Я мог бы продолжить использовать 2 провода термостата, которые были в моей стене, плюс добавить еще 2 провода, которые будут выходить за пределы стены, к ближайшей розетке, куда я бы подключил трансформатор 24 В переменного тока.Мне не понравилась эта установка, потому что я не хотел, чтобы провод к трансформатору был открыт там, где был установлен термостат. Установка выглядела бы намного чище, если бы вся проводка проходила через стену, как это было раньше.

Мне понадобилось 4 проводника. Два от котла и 2 от трансформатора 24в. Ближайший провод, который я смог найти, был 5-жильным проводом термостата, который я использовал. Я собирался провести 5-жильный провод от термостата до подвала, а затем соединить еще 2 кабеля в подвале.Один комплект из 2 проводов идёт к котлу и ещё два идёт к трансформатору, который будет вставлен в стену. Я использовал тот же 5-жильный провод повсюду (за исключением соединения между котлом и новым проводом, где я использовал существующий 3-проводный провод).

Для проводки термостата нет стандартной цветовой кодировки. Я решил использовать следующее соглашение. R — красный, W — белый, Rc — желтый, C — синий. Желтый и синий провода пойдут к трансформатору, и, поскольку это трансформатор переменного тока, их можно будет переключить.

Пятижильный провод будет пропущен по стене в мой подвал. Оттуда я разделю его на две части. Красный и белый будут подключаться к существующему проводу в моем подвале, который входит в мой котел и подключается к клеммам R и W на моем котле. Желтый и синий провода будут проходить по другому проводу, который идет к подключаемому трансформатору на 24 В переменного тока, который будет подключен к ближайшей розетке в подвале.

Шаг 2. Выключите систему HVAC

Прежде чем что-либо делать, выключите питание вашей системы HVAC.Это будет зависеть от системы, но рядом с вашей системой должен быть какой-то выключатель, или может быть выключатель, специально помеченный на вашей главной панели автоматического выключателя.

Шаг 3: Снимите старый термостат

Ваш новый термостат будет поставляться с инструкциями и этикетками для проводов. Следуйте инструкциям, чтобы пометить существующие провода наклейками, чтобы вы знали, какой провод какой.

После того, как вы промаркируете свои провода, но перед тем, как полностью отсоединить их от старого термостата, оберните карандашом существующие провода и / или приклейте провода к стене, чтобы они не соскользнули в отверстие.

Если вам нужно просверлить отверстия для новых анкеров, чтобы вкрутить новый термостат, сделайте это сейчас. К счастью, я заменял другой программируемый термостат Honeywell, в котором использовалось такое же расстояние между отверстиями.

Шаг 4: Запустите новый провод термостата

Это сложная часть, и то, как вы прокладываете провод, будет зависеть от того, как проложен ваш существующий провод. Мне повезло, и у моего термостата был прямой спуск по стене, на которой он был установлен, до моего подвала. Потянув за провод сверху и снизу в подвале, я смог определить, что провод не был прочно прикреплен к стене, и я смогу вытащить его.Типы застежек, которые я видел в подвале, были довольно неплотно прилегающими. Если это не ваш случай, возможно, вам будет труднее протянуть новый провод. Возможно, вам придется проделать небольшие дыры в стенах здесь или там. Рыболовная проволока может быть сложной задачей, и вы можете нанять электрика, который сделает это за вас. Помните, лучше не пытаться решать эту проблему, когда очень холодно, и вы не хотите оставаться без тепла в течение нескольких дней, если что-то пойдет не так.

Подготовьте рыбную ленту

Когда я впервые использовал ленту GB Fish Tape, было очень трудно вытащить ее из катушки.Вы должны вытащить стальную ленту вручную. Он покрыт маслом, что делает его сложным. Я взял ленту на открытом воздухе, не делайте этого на ковре, иначе масло запачкает его, и вытащил как можно большую часть ленты вручную. Затем я наступил на конец и потянул за катушку, медленно вытягивая всю ленту. Поскольку моего досягаемости было недостаточно, я спустился по ленте, чтобы изменить место давления. Будьте осторожны, чтобы при этом не сильно согнуть стальную ленту. Как только я вытащил всю ленту, я намотал ее и повторил все процессы.Теперь, когда я использую рыбную ленту, она легко выходит.

Прикрепите проволоку к рыболовной ленте

Сверху, где старый провод выходил из дыры в стене, я прикрепил провод к концу рыболовной ленты. В конце есть небольшое отверстие, через которое я пропустил провода, а затем изолентой скрепил все вместе. Убедитесь, что лента наложена аккуратно, чтобы точка соединения не была значительно толще, чем толщина провода. Потяните за него несколько раз, чтобы убедиться, что проволока не оторвется от рыболовной ленты, пока вы протягиваете ее через стену.

Убедитесь, что у вас достаточно размотанной ленты, чтобы дотянуться до другого конца отверстия.

Потяните провод вниз

Затем я спустился в свой подвал, где старый провод термостата выходил из досок пола. Я осторожно натянул старую проволоку, пока рыбная лента не опустилась до рабочего уровня. Мне пришлось однажды подбежать, чтобы накормить ленту для рыбы, когда мне показалось, что она сильно зацепилась. Эта операция будет проще, если один человек направляет ленту сверху, а другой тянет снизу, но это выполнимо одним человеком.

Прикрепите новый провод к рыболовной ленте

Сначала я размотал проволоку достаточной длины и немного распрямил ее. Я позаботился о том, чтобы размотать достаточно проволоки, чтобы, когда я потянул конец наверх, катушка все еще была на земле, так что вес катушки не потянет проволоку обратно вниз.

Я снял примерно 1,5 дюйма коричневой внешней обмотки проводов, обнажив 5 отдельных цветных проводов. Я пропустил эти провода через отверстия в конце рыбной ленты. Затем я взял 3 отдельные жилы одну за другой и намотал их вокруг кончик рыбной ленты.Два в одном направлении, а другой в другом. Это поможет закрепить провода на ленте. Наконец, я надежно обернул соединение изолентой и несколько раз дернул за него, чтобы убедиться, что он не разорвется, пока протягиваю провод через стену.

Я сделал снимок перед тем, как обмотать соединение изолентой, чтобы показать вам, как я прикрепляю провод к концу ленты. К сожалению, я не понял, что фотография не получилась, когда я ее сделал. Надеюсь, приведенного выше описания будет достаточно.В любом случае важно, чтобы он обеспечивал некоторую безопасность и не увеличивал ширину.

Протяните новый провод через стену

Первый шаг — начать подачу проволоки снизу вверх, пока соединение между рыбной лентой и проводом термостата не пройдет через отверстие. Это одна из точек, где может зацепиться провод. С двумя людьми это сделать проще, но я справился сам.

Как только соединение было установлено, я дважды проверил, что провод прямой и достаточно ли размотанных.

Затем я поднялся наверх и осторожно натянул ленту с рыбой, пока новый провод не вышел из дыры в стене.

Я убедился, что у меня достаточно проволоки для работы, и обмотал новую проволоку лентой, удерживая ее на катушке, чтобы проволока не соскользнула обратно в отверстие. Вы также можете обернуть провода чем-то вроде карандаша.

Шаг 5: Подключите провода к опорной пластине термостата

С новым проводом, проткнутым через стену, пора было приступить к подключению нового термостата.Я обрезал провод до нужной длины, чтобы из стены выступало около 4 дюймов. Я разобрался с беспорядком, связанным с разворачиванием изоленты с конца и рыболовной лентой позже. Я начал с того, что снял пару дюймов коричневой внешней оболочки провода, чтобы обнажить 5 отдельных проводов с цветовой кодировкой внутри. Затем я намотал зеленый провод обратно на основной пучок проводов, так как я не собирался его использовать, затем я снял примерно 3/8 дюйма с конца 4 оставшихся проводов, как показано.

Снять перемычку

Основание термостата идет с металлической перемычкой, соединяющей Rc и R, она выглядит как небольшая скоба.Эту перемычку необходимо удалить, чтобы можно было подключить термостат к независимому силовому трансформатору. Чтобы удалить его, используйте небольшую прецизионную отвертку с плоской головкой, чтобы ослабить два винта для Rc и R в черной клеммной колодке. Вам не нужно откручивать их полностью, только до тех пор, пока вершины винтов не будут на одном уровне с верхней частью черной клеммной колодки. После того как оба винта будут ослаблены, просто вытяните перемычку.

Клемма Rc используется для подключения реле охлаждения. Если ваш термостат контролирует и вашу систему отопления, и систему охлаждения, я не уверен, как вы будете подключать внешний трансформатор.В этом случае вам, вероятно, потребуется подключить провод C вашего термостата непосредственно к трансформатору в вашей 24-вольтовой системе HVAC.

Присоединить провода

Один за другим вставьте конец каждого провода в соответствующую клеммную колодку и прикрутите его, чтобы удерживать на месте. Я использую следующее соглашение:

• R — Красный (к котлу)
• W — Белый (к бойлеру)
• Rc — желтый (к трансформатору)
• C — Синий (к трансформатору)

Как только провода будут прикреплены, вы можете прикрепить опорную пластину к стене.Я использовал небольшой уровень сбоку, чтобы убедиться, что основание установлено прямо. (Верхняя часть термостата и опорная пластина изогнуты.) Изображение получилось не таким прямым :), но вы можете видеть, как 4 провода прикрепляются к опорной пластине термостата.

В зависимости от вашей системы HVAC ваша проводка может отличаться.

Шаг 6: Подключите термостат к трансформатору

Вернувшись в подвал, я протянул новый провод к месту соединения с проводкой, идущей к печи.Я думаю, что когда они установили мой новый котел, они подключили новый провод термостата к старому, а точка подключения находится на стене над котлом. Я протянул новый провод к этой точке, дал себе немного дополнительных возможностей поработать в случае каких-либо ошибок, перерезал провод и надежно прикрепил его к стене.

Затем я снял около 2 дюймов коричневой внешней оболочки провода. Как и раньше, я снова обернул зеленый провод вокруг основного провода, так как я не собирался его использовать. Затем я снял около 3/4 дюйма с концов 4 оставшихся провода.

Затем я определил, куда я собираюсь подключить трансформатор 24 В переменного тока, и отмерил нужную длину провода от катушки. Я знал, что у меня останется дополнительный провод термостата, и я буду использовать его вместо другого двухжильного провода, так как мне не понадобятся все 5 для этого запуска.

Обрезав провод до нужной длины, я снял концы проводов, намотал каждый на одну из двух винтовых клемм на трансформаторе и затянул их.Положение этих двух проводов не имеет значения, поскольку это трансформатор переменного тока. Я выбрал именно этот трансформатор на 24 В переменного тока (MGT2440), потому что у него были винтовые клеммы.

Затем я подключил желтый провод, идущий от трансформатора, к желтому проводу, идущему от термостата. Я обнажил концы обоих концов примерно на 3/4 дюйма, с помощью плоскогубцев намотал провода друг на друга по часовой стрелке и закрепил их оранжевой гайкой. Я повторил процесс для синего провода от трансформатора к проводу термостата.

Прежде чем идти дальше, я хотел убедиться, что термостат получает питание, поэтому я подключил трансформатор, побежал наверх, вставил термостат на его основание и был счастлив увидеть экран 🙂

Я уже настроил параметры беспроводной сети, когда тестировал трансформатор на 24 В переменного тока, прежде чем я столкнулся со всеми этими проблемами.

Шаг 7: Подключите термостат к котлу

От котла до старой проводки термостата шел трехжильный провод.К счастью, эта новая проводка имела цветовую маркировку, поэтому я знал, какие цвета идут на клеммы R и W на котле. Один за другим я прикрепил красный провод к новому проводу, который я провел от термостата к подвалу, сняв 3/4 дюйма нового провода и обернув его вокруг провода, идущего к клемме R термостата в котле. Котел провод был предварительно подключен к старому проводу и уже зачищен.Я закрыл соединение гайкой для провода и повторил процесс для белого провода с проводом, который идет к клемме W на котле.

Я щелкнул выключателем, чтобы снова включить котел, и побежал наверх, чтобы убедиться, что все работает. Я включил термостат и проверил, загорелся ли котел. Находясь внизу рядом с котлом, я с помощью телефона выключил термостат, и через несколько секунд котел выключился. 🙂

Шаг 8: Завершение

Теперь, когда я знаю, что все работает правильно, я обернул изолентой проволочные гайки, чтобы они были надежно закреплены, и использовал конопатку противопожарного блока в отверстии от подвала до стены, где проходит провод нового термостата.На всякий случай я дважды проверил, все ли работает. С помощью приложения на телефоне я могу регулировать термостат из любого места.

Одна из приятных особенностей подключения термостата к стене заключается в том, что свет на термостате всегда может оставаться включенным, и мне не нужно беспокоиться о разряде батарей. Термостат находится рядом с отверстием, в которое я обычно натыкаюсь, когда спускаюсь за стаканом воды посреди ночи. Надеюсь, пальцы на ногах больше не будут, и мне никогда не придется беспокоиться о замене батареек.

Основы термостата

— Центр знаний

ПРОГРАММИРУЕМЫЕ ТЕРМОСТАТЫ ЭКОНОМИЯ ЭНЕРГИИ

Программируемые термостаты — наши продавцы номер один, в них встроены часы и 7-дневный календарь, который позволяет вам устанавливать параметры времени и температуры в соответствии с вашим графиком. Ваш пол будет автоматически включаться и выключаться в выбранное вами время и с выбранной вами температурой. Вы можете установить свою собственную программу или использовать одно из стандартных расписаний, уже установленных в Stat. Отключение пола вдали от дома также экономит ваши деньги, как и выключение света, когда вас нет дома.Конечно, все программируемые модели также можно просто выключить или перевести в ручной непрограммируемый режим.

ПРОГРАММИРУЕМЫЕ ТЕРМОСТАТЫ

ПОДХОДЯТ ДЛЯ:

• Экономия энергии — никогда не забывайте выключать (или включать)
• Теплые полы, когда они вам нужны — предварительный подогрев в соответствии с вашим распорядком дня
• Установите и забудьте — каждый день тот же график, а на выходных — другое
• Все еще позволяет гибкость ручного управления для изменения температуры или включения / выключения
• Непрограммируемые термостаты позволяют полностью вручную контролировать температуру пола, но не имеют часов или функций таймера.
• Выберите простой циферблат или ЖК-экран с кнопками и подсветкой. Вкл / Выкл, тест GFCI и настройка температуры — ваши единственные варианты.
• Пол будет постоянно нагреваться до заданной вами температуры, пока вы не измените температуру или не выключите ее.

НЕПРОГРАММИРУЕМЫЕ ТЕРМОСТАТЫ НАИЛУЧШИХ ДЛЯ:

• Небольшие участки, которые можно оставить на всю зиму, или участки с низкими затратами энергии
• Те, кто хочет простоты и частой смены расписаний
• Каркасные полы — не по бетону
• Пациенты

ПОМНИ

Подогрев пола не нагревается мгновенно, как при включении света.Подогрев пола должен нагреть раствор и плитку и может занять от 15 минут (утепленный каркасный пол над отапливаемым помещением) до нескольких часов на бетонных плитах. Любой из наших термостатов будет работать с любой из наших систем теплого пола взаимозаменяемо. Все модели имеют функцию определения пола и включают провод датчика температуры пола. Некоторые термостаты имеют режимы температуры окружающего воздуха и функцию ограничения пола. Список всех функций см. В отдельных моделях.

Нужна помощь с существующим термостатом?
НАЖМИТЕ ЗДЕСЬ ДЛЯ ИНСТРУКЦИЙ И ПОДДЕРЖКИ ТЕРМОСТАТОВ!

Установка термостата лучистого тепла

| Сделай сам.com

Термостат лучистого тепла — отличный выбор для тех, кто ищет эффективные варианты отопления для своего дома. Лучистое тепло — один из самых энергоэффективных видов отопления. Его можно использовать в вашем доме, чтобы полы оставались теплыми. Системы лучистого теплого пола бывают всех форм, размеров и мощности, но всем им нужен хороший термостат лучистого тепла для регулирования температуры пола.

Шаг 1 — Выбор термостата

На рынке доступно много различных типов термостатов лучистого тепла.Лучше всего использовать термостат, который идет в комплекте с вашей системой теплого пола. Однако, если ваше оборудование не было оснащено термостатом или вы хотите заменить неисправный, вам необходимо тщательно выбрать термостат, совместимый с вашим существующим оборудованием.

Посмотрите руководство по оборудованию, прилагаемое к вашей системе водяного теплого пола. Вероятно, в нем будут некоторые рекомендации относительно типа термостата, который вы можете использовать. Если рекомендации неясны или эти термостаты отсутствуют на рынке, сейчас хорошее время, чтобы получить консультацию специалиста.Помните, что неправильный термостат не только сделает вашу систему отопления неэффективной, но и может даже повредить ее и сделать ваше оборудование небезопасным для использования.

Шаг 2 — Начало работы

Теперь, когда у вас есть подходящие термостаты для лучистого тепла, пора приступить к установке. Перед тем как начать, нужно помнить о нескольких вещах.

• Перед началом работы выключите сеть. Если есть вероятность, что кто-то еще может включить его, повесьте табличку на распределительном щите или вытащите предохранители.
• Убедитесь, что вы носите резиновые изолирующие ботинки, а руки и пол не мокрые.
• Если вы заменяете существующий термостат лучистого тепла, убедитесь, что вы пометили провода, прежде чем отключать устройство. Это избавит вас от многих головных болей, когда вы попытаетесь приспособиться к новому устройству.

Шаг 3 — Расположение

Место, которое вы выберете, должно быть таким, где у вас будет легкий доступ как к источнику электропитания, так и к оборудованию излучающего теплого пола, поскольку они оба должны быть подключены к термостату.Термостат также должен быть расположен на расстоянии не менее 3 футов от душа и умывальника, чтобы вода не могла попасть в устройство по ошибке.

Шаг 4 — Установка

Просверлите отверстия, чтобы вставить новый блок в стену. Подключите провода и закройте их изоляционной лентой. Помните, черный — отрицательный, а красный — положительный. Обрежьте лишние провода и надежно оберните их изоляционной лентой, чтобы они не касались токоведущих проводов. Если вам неудобно работать с электрическими соединениями или если это требуется местным законодательством, вам следует рассмотреть возможность использования услуг профессионального электрика для этой части работы.Также имейте в виду, что установка термостата излучающего тепла своими руками также может привести к аннулированию гарантии на ваше оборудование для подогрева пола.

Учебное пособие по изготовлению плитки для пола с подогревом

Угадайте, что ?! Ванная в подвале действительно обретает форму, и пол с подогревом закончен (один член семьи уже фанат… кхм, Наличные) ! Мы только вчера закончили затирку, и это выглядит потрясающе. Я очень доволен тем, каким получился пол. Я был очень удивлен, получив столько сообщений в Instagram от вас, ребята, которые рассказывают мне, как легко мы сделали этот проект.Что ж, правда в том, что это не просто «выглядит» просто — на самом деле это довольно простой сделай сам. Если вы устанавливаете напольную плитку, вам потребуется всего пара дополнительных шагов, чтобы получить пол с подогревом. Учитывая, что у нас сейчас более 20 дюймов снега на земле, а ванная находится в холодном подвале, я знаю, что Эммет и я (а также гости нашего дома) будут часто использовать эту уютную функцию. Как и обещал, в этой записи блога я привожу очень подробное руководство. Нажмите, чтобы узнать, как самостоятельно установить плитку для пола с подогревом! Обещаю, это легко.

* Этот пост спонсируется Lowe’s. Все содержание, идеи и слова — мои собственные. Спасибо за поддержку брендов, которые позволяют нам создавать уникальный контент, показывая продукты, которые мы действительно используем и которыми мы наслаждаемся!

Комплект для обогрева пола Schluter Systems — ключ к облегчению этого проекта. Он поставляется с всем, что вам нужно, и очень конкретными инструкциями по установке. Эммет и я были очень счастливы, что пошли по этому пути. Вот другие основные материалы, которые вам понадобятся…

ПРИНАДЛЕЖНОСТИ + ИНСТРУМЕНТЫ

Прежде чем я углублюсь, я хочу быстро поговорить об электричестве для этого проекта.Эммет использует разрешенную электрическую систему (код) и с комфортом выполняет работу электрика. Если вам неудобно прокладывать электрические провода, это быстрая, легкая и недорогая работа, для которой вы определенно можете нанять электрика. В комплекте также есть инструкции, описывающие процесс электрического монтажа. Перед установкой гипсокартона мы пропустили электрические провода для кодирования, поэтому вы не увидите их в этом посте. Провод, который нагревает пол, будет проходить под плинтусом (его не видно) , за гипсокартоном через пластиковый канал и в электрическую коробку, подключенную к термостату, который контролирует температуру пола.Хорошо, теперь, когда вы знаете, как работает пол с подогревом (он фиксированный) , готовы просмотреть руководство?

Шаг 1 // Очистите пол. Мы начали соскребать кусочки грязи с гипсокартона, а затем тщательно вымыли пол губкой с мылом и водой.

Шаг 2 // Сухая установка и разглаживание мембраны. Весь пол должен быть покрыт оранжевыми мембранными панелями. Эта часть процесса похожа на сборку пазла. Нарежьте листы по размеру вашего пространства наиболее эффективным способом.Вы даже можете повернуть их в разные стороны. В итоге мы использовали пять кусков мембраны. После того, как вы покрыли поверхность, смонтируйте детали насухо, чтобы убедиться, что они подходят правильно.

Шаг 3 // Установите мембрану. Используя немодифицированный раствор Mapei и шпатель 1/4 ″ x 1/4 ″, нанесите раствор прямо на пол ровным и равномерным рисунком.

Начиная с угла комнаты, положите первый лист мембраны на тонкий набор. Надавите и равномерно надавите, чтобы мембрана застыла.В инструкции к набору рекомендуется использовать валик для разглаживания мембраны с равномерным давлением. В качестве альтернативы вы также можете использовать плоский шпатель или терку… главное, чтобы давление было равномерным и постоянным.

На первой части отогните угол, чтобы проверить покрытие, прежде чем двигаться вперед. Нижняя часть мембраны должна выглядеть примерно так…

Убедитесь, что панель мембраны полностью выровнена, прежде чем переходить к следующей части.

Если все выглядит хорошо и ровно, повторяйте этот шаг, пока весь пол не будет покрыт мембранными панелями. Дайте ему застыть и затвердеть в течение 24 часов, прежде чем переходить к следующему шагу. Когда он полностью затвердеет, по нему можно безопасно ходить!

Шаг 4 // Установите нагревательный кабель. Теперь, когда пол и мембрана затверделы, пора установить нагревательный кабель. Пакет Schluter включает в себя ОЧЕНЬ конкретные инструкции по разводке кабеля. Каждая комната уникальна, и это поможет пролить свет на то, где можно безопасно проложить кабель в пространстве.Например, вы должны держать кабель на расстоянии 2 дюйма от любой стены, 7 дюймов от фланца унитаза, и кабель не может быть проложен под туалетным столиком. В пакете содержится более подробная информация, но как только у вас будет информация, вы можете разложить и начать установку кабеля.

Сам кабель очень прост в установке. Он вставляется прямо в мембрану между круглыми шпильками. Для меня это была самая интересная часть процесса! Это было почти так же приятно, как лопнуть пузырчатую пленку. Он издает приятный щелкающий звук, поэтому вы знаете, что это безопасно.После того, как кабель вставлен в мембрану, проверьте его, чтобы убедиться, что кабель работает (в соответствии с инструкциями) .

Шаг 5 // Герметизация швов. Следующим шагом будет «скотч» или гидроизоляция швов и краев. В комплект входит рулон полос, нарезанных материалом, размер которых соответствует периметру комнаты, а также швам или зазорам между мембранными панелями.

Используя немодифицированный раствор и шпатель, прижмите раствор к стене И мембране на полу по всему краю комнаты.

Затем прижмите ленту к углу по краю… разделяя разные (как показано ниже) .

Используйте шпатель, чтобы вдавить ленту в тонкий набор и создать острый угол.

Повторите процесс на плоских швах, где встречаются мембранные панели. После того, как все швы и края будут заклеены и загерметизированы, дайте ему застыть, прежде чем переходить к укладке плитки!

Шаг 6 // Плитка. А теперь самое интересное… облицовка плиткой! Снова, используя немодифицированный растворитель, уложите раствор шпателем размером 1/4 ″ x 1/4 ″, стараясь равномерно вдавить его в мембранную панель. Не должен просвечивать оранжевый.

Используйте зубья шпателя, чтобы выровнять раствор и начать укладку плитки. В этом ДЕЙСТВИТЕЛЬНО помогает лазерный уровень. Мы гарантируем, что наша плитка ровная, установив лазерный уровень Bosch. Я никогда не кафель без него. Наш кухонный фартук стал проще простого благодаря этому удобному инструменту.

Если вы ищете подробное руководство по укладке плитки для пола, щелкните здесь, чтобы получить инструкции по укладке плитки большого формата (например, плитку, которую мы устанавливаем в подвале) , или щелкните здесь, чтобы ознакомиться с инструкциями по укладке мозаичной плитки (например, плиткой в наш гостевой санузел) ! Я поделился нашим процессом, советами по смешиванию растворителей, затирки и многим другим.Это отличные ресурсы, если вы новичок в плитке! В противном случае продолжайте, повторяйте процесс укладки плитки, пока не будет покрыт весь пол.

Шаг 7 // Очистите отрицательное пространство между плитками, затем нанесите раствор. Если между плитками просунулся какой-либо тонкослойный материал, сейчас самое время очистить отрицательное пространство между каждой плиткой перед затиркой. Вы можете купить для этого специальный инструмент, или нам нравится использовать небольшую отвертку с плоской головкой.

Смешайте раствор в соответствии с инструкциями на упаковке.На этот раз мы использовали Mapei Keracolor (в цвете Charcoal). В перчатках и резиновой теркой нанесите раствор.

После того, как вы полностью заполните все отрицательное пространство, дайте раствору постоять 10-15 минут, а затем протрите его губкой с водой.

Для удаления всех остатков раствора потребуется несколько проходов. Цель состоит в том, чтобы сделать его как можно более чистым! Не беспокойтесь, если вам не удастся избавиться от последней капли помутнения от затирки, которую можно легко удалить с этой конкретной плитки после того, как затирка затвердела.Вот и все!

Этот проект действительно требует терпения и точности, но это совсем не сложно. Когда мы закончим настенную плитку, загрунтуем и покрасим гипсокартон, мы установим цифровой термостат рядом (на фото ниже) . У него простой и элегантный вид.

Если вы боитесь решить проблему пола с подогревом самостоятельно, я честно считаю, что это намного проще, чем люди думают. Это, безусловно, добавляет уровень роскоши в ванную комнату, которая очень функциональна и выглядит элитной.Будет замечательно, если у нас в подвале полы с подогревом. Эта ванная, вероятно, будет второй по популярности (первая будет нашим хозяином) в нашем доме . Это не только гостевая ванная, но и мы проводим много времени, бездельничая в подвале, поэтому мы с Эмметом тоже часто используем эту ванную. Я хотел, чтобы чувствовал себя уютным (не похоже на холодный подвал) , поэтому добавление плитки для пола с подогревом имело смысл. В снежные дни, как сегодня, я с большим нетерпением жду возможности опробовать эту функцию в ближайшее время! Комната действительно собирается вместе, и мне не терпится приступить к облицовке стен.Если вы пропустили план дизайна, посмотрите (вместе с фотографиями до) в этом посте.

Кстати о плитке. Я получил много вопросов о узорчатой ​​напольной плитке в этом помещении. Я знал, что хочу что-то классическое, но веселое и игривое. Эта керамогранитная плитка Delle Torre устойчива к скольжению, царапинам и выцветанию. Он также рассчитан на помещений и помещений на открытом воздухе. Его можно использовать на полу или стенах и не требует обслуживания (без герметизации, как у натурального камня) .Это просто отличная, прочная, доступная по цене плитка, подходящая для домашних животных и детей, которая, на мой взгляд, кажется вневременной. Еще один бонус? Квадратная форма 8 ″ x 8 ″ очень проста в установке! В целом я бы рекомендовал это.

Если у вас есть какие-либо другие вопросы о процессе или продуктах, дайте мне знать в разделе комментариев ниже! Вы знаете, я всегда рад помочь. Я скажу — этот проект был в тысячу раз проще, имея комплект для полов с подогревом Schluter. Это определенно изменило правила игры. На самом деле мы воспользуемся другим комплектом Schluter Kit для душа.Вы можете увидеть это на некоторых изображениях в этом посте. Я скоро расскажу об этом подробнее! Эммет и я также договорились, что мы будем использовать эти же комплекты, когда придет время ремонтировать нашу главную ванную комнату. Было ли это руководство полезным? Я очень на это надеюсь!

Вам тоже может понравиться

• С наступающим вторником, друзья. Надеюсь, этот пост немного скрасит ваш день! Я, наконец, готов поделиться нашим законченным ремонтом ванной комнаты в подвале. Мы работаем над этим проектом с января…

  17 марта 2020 г.

• На прошлой неделе я поделился нашим следующим большим проектом ремонта … ванной в подвале! Если вы пропустили этот пост, который содержит изображения и план дизайна, посмотрите его здесь. Эммет и …

  19 декабря 2019 г.

• В связи с официальным ремонтом ванных комнат в подвале, я подумал, что будет интересно поделиться вариантами напольной плитки, которые я использовал на этапе проектирования.
