Терморегулятор для холодильника своими руками: Терморегулятор холодильника — замена и ремонт неисправностей своими руками

Терморегулятор холодильника — замена и ремонт неисправностей своими руками

Самая частая неисправность бытовых холодильных устройств – это поломка терморегулятора. Этот прибор представляет собой реле, поддерживающее установленную пользователем температуру. Эта статья расскажет, как самостоятельно провести простой ремонт терморегулятора холодильника.

• 1. Что такое терморегулятор
• 2. Как устроен терморегулятор
• 3. Как работают температурные датчики
• 4. Как найти реле?
• 5. Признаки неполадок
• 6. Замена терморегулятора
  • 6.1. Индезит
  • 6.2. Атлант
  • 6. 3. DAEWOO No Frost
  • 6.4. Полюс 7
  • 6.5. Свияга 404, Днепр 2 и 232
• 7. Ремонт
  • 7.1. Видео: замена терморегулятора холодильника Индезит
  • 7.2. Видео: как проверить термостат (терморегулятор) на холодильнике

Что такое терморегулятор

Холодильная система может быть:

• Компрессионной. В этом случае за запуск нужного температурного режима отвечает двигатель компрессора.
• Абсорбционной. Если холодильник работает по абсорбционному принципу, то температура запускается и выключается в нагревателе.

Ключевой элемент в работе холодильника – это терморегулятор. Другое его название – термостат. Он отвечает за следующие функции:

• считывает показания с температурных датчиков;
• отправляет на пусковое реле компрессора или на нагреватель нужный сигнал.

Когда в холодильной или морозильной камерах становится слишком тепло, термостат срабатывает и посылает на реле компрессора (или нагревателя) сигнал включения. Как только температура падает до необходимого уровня, регулятор «командует» прибору выключиться.

Как устроен терморегулятор

Устройство и принцип работы прибора механического типа:

• С одной стороны на испарителе термостата установлена герметичная манометрическая трубка, наполненная фреоном. Это хладагент, который реагирует на увеличение температуры окружающей среды повышением давления. Конец этой капиллярной трубки вынесен в холодильную камеру.
• Как следствие возрастания давления контакты с другой стороны прибора замыкаются при помощи специальной пружины. Запускается компрессор.
• Пружина находится в специальном защитном коробе, который также называется «сильфон». Степень герметичности сильфона определяет точность считываемых показаний. В холодильниках следующего поколения размещают по несколько пружин сразу.
• В результате работы компрессора температура падает. Давление фреона в трубке тоже снижается. Это приводит к размыканию контактов и последующему отключению компрессора.

Положение пружины можно задавать при помощи ручки управления температурным режимом. Размыкание контактов при небольшом давлении в системе требует совсем немного сил. Если давление велико, для размыкания контактов потребуется несколько больше усилий.

Электронный термостат стоит дороже, однако он же считается более надежным типом устройства. Он состоит из:

• Управляющего модуля.
• Датчика температуры. В одном холодильнике может быть установлено сразу несколько термодатчиков. В новых моделях пространство устройства разделено на зоны охлаждения, каждая из которых снабжена собственным датчиком.

Температуру в электронном термостате считывает резистор. В некоторых случаях чувствительность прибора обеспечивается за счет устройства «тиристор».

Как работают температурные датчики

«Манометрическим» называется термометр, принцип работы которого основан на изменении давления под воздействием температурных колебаний.

Манометрический регулятор температурных режимов состоит из:

• Управляющего рычага, приводимого в действие за счет силовой нагрузки. Упругий трубчатый сильфон и пружина оказывают давление на рычаг.
• Электросхема. Она отделена от механической части электроизоляционной прослойкой.

Фреон в трубке принимает следующие формы:

• жидкую;
• газообразную.

В зоне охлаждения находится тот самый участок, в котором пролегает раздел разных форм фреона.

Как найти реле?

Терморегулятор находится либо внутри, либо снаружи холодильника. Он всегда подключен к ручному управлению температурными условиями в холодильной камере. Режим задается либо за счет нажатия кнопки, либо воздействием на специальную ручку.

Прежде терморегулятор устанавливался внутри камеры. В этом случае внешне он выглядит как пластиковый короб, прикрепленный к одной из внутренних панелей. Подобное расположение встречается в устаревших холодильниках «Атлант».

Чтобы получить доступ к терморегулятору, необходимо:

• отсоединить переключатель температуры;
• снять защитный корпус.

ВАЖНО! На более новых разновидностях холодильных устройств термостат часто выносят за пределы камеры.

Признаки неполадок

Как определить исправность температурного реле холодильника:

• Система охлаждения работает непрерывно. Самостоятельно прибор не отключается.
• Подмораживает в холодильной камере. В норме внутри холодильника поддерживается плюсовая температура. При 0 градусов по Цельсию замерзающая внутри клеток вода разрывает их мембраны. Из-за этого сильно снижается полезность и питательность продуктов, поэтому избыточный холод внутри обычной камеры в норме не допускается. Минусовая температура является признаком поломки.
• Происходит неожиданное отключение рефрижератора.

Для более точной диагностики состояния бытовых приборов следует обратиться за помощью к специалистам. Хотя терморегуляторы для холодильников Хотпоинт или Стинол стоят недорого, устройства для марки Горение обойдутся уже дороже. Также очень дорого стоят термостаты от Самсунга.

Порой для проведения ремонта холодильника своими руками требуется лишь поправить положение термостата таким образом, чтобы капилляр до упора фиксировался на стенке испарителя. Можно попробовать так сделать на холодильных приборах Рейнфорд.

ВАЖНО! Небольшая цена на регуляторы к Хотпоинту и Стинолу объясняется их универсальностью. Фирма Ranco и Орловский завод выпускают универсальные термостаты, подходящие для многих холодильных устройств. Они подойдут и к Аристону, и к Веко, и к Норду.

Замена терморегулятора

Если терморегулятор сломался, необязательно требуется покупка нового холодильного прибора. Некоторые виды неисправностей можно устранить дома, своими руками. Рассмотрим, как менять термостат на холодильниках некоторых марок.

Индезит

Как заменить термостат на двухкамерном холодильнике «Индезит»:

1. Ручка терморегулятора находится над дверцей холодильной камеры. Ее нужно убрать.
2. Далее отворачиваем два винта, сидящих под крышкой.
3. Отверткой цепляем крышку и извлекаем.
4. За крышкой находятся дополнительные винты. Необходимо их снять.
5. Они удерживают железную крышку, скрывающую термостат. Железную пластину следует убрать.
6. На этом этапе взгляду откроется корпус термореле. От него в корпус уходит кончик капиллярной трубки. Она герметично заклеена специальной липучкой.
7. Затем надлежит свинтить термостат с пластикового держателя и извлечь трубку из корпуса.
8. Вместо старого устройства необходимо подсоединить новое и собрать верх холодильника в обратном порядке.

Атлант

На холодильниках «Атлант» и «Индезит» установлены очень похожие моторы. Цены на пускозащитные реле от моделей марок «Бирюса» и «Атлант» относительно невелики. Поэтому холодильники этих брендов можно очень быстро отремонтировать. Краткое руководство по замене реле на «Атланте»:

1. К верхней панели прикреплена накладка. Ее следует снять.
2. Дверца от холодильника убирается, чтобы не мешать дальнейшей работе.
3. Чтобы открутить заглушку с крыши, нужно снять винт. Для этого может понадобиться шестигранник.
4. Верх холодильника в задней части крепится на саморезы. Их тоже нужно открутить.
5. Терморегулятор удерживается на кронштейнах. Кронштейн снимают с саморезов и извлекают регулятор.
6. Заменяем терморегулятор новым реле. Затем все повторяем в обратном порядке, чтобы собрать холодильник.

DAEWOO No Frost

Конструкция системы No Frost схожа на большинстве моделей холодильников. Поэтому последовательность действий не будет принципиально различаться во время ремонта или замены нужных деталей. Однако компрессор для работающих за счет этой системы приборов стоит очень дорого. В случае его поломки проще сразу купить новый холодильник.

На DAEWOO, работающем по технологии «No Frost», установлен электронный терморегулятор. В термостате на Дэу Ноу Фрост ломаться особо нечему.

Однако у него может выйти из строя тепловой датчик. Чтобы его заменить, потребуется предпринять ряд следующих действий:

1. Старый датчик вышел из строя, поэтому его требуется выпаять, а затем приладить на его место новый прибор.
2. Перепаять фильтр.
3. Припаять отходящие на компрессор трубки.
4. Герметизировать датчик.
5. Заправить хладагентом.

Полюс 7

Как заменить реле на холодильнике «Полюс 7»:

1. Вытаскивается поддон.
2. Изымается ручка, управляющая температурными режимами.
3. Испаритель прикрыт крышкой с небольшим светильником. Следует снять с крышки винт и убрать ее.
4. Далее снимаются два винтика и лежащая у сильфона прокладка.
5. Извлекается также держатель сильфонной трубки, шайбы, скоба пружины.
6. Перед снятием реле необходимо отключить его проводку.

Свияга 404, Днепр 2 и 232

В холодильниках марки «Днепр» термостат часто перестает работать по причине неплотного прижатия капиллярной трубки к испарителю.

То же самое часто происходит и на устройстве «Свияга 404». Как получить доступ к термореле на холодильнике «Позис Свияга»:

1. Разморозить. При размораживании желательно подставить под стекающую воду специальный поддон.
2. Просушить. Капли талого снега могут случайно попасть на контакты, поэтому необходимо провести полное устранение жидкости из холодильной камеры.
3. Следует обязательно проверять, отключен ли прибор от электросети.
4. Морозильное отделение и верхняя полка освобождаются от поддонов и любых лишних предметов.
5. Терморегулятор может располагаться в боковой стенке справа, в зоне светильника.
6. С осветительного блока следует снять винт, чтобы перевернуть его и извлечь термостат.

Следует проверить терморегулятор на работоспособность. Для этого:

1. С контактов снимаются 2 проводка.
2. Берется тестер. С его помощью измеряется сопротивление промеж контактов.
3. На исправном реле сопротивление должно равняться 0. Любые отклонения свидетельствуют о неисправности устройства.

Как высвободить терморегулятор:

1. В боковые панели встроена рамка. Она сидит на штыревых фиксаторах. Они прикрепляют ее к стенкам холодильника. Отверткой следует поддеть фиксаторы с боковых сторон.
2. Еще 2 фиксатора расположены сверху, их тоже необходимо убрать. Не нужно только откручивать винты, которые обеспечивают сцепление испарителя с корпусом.
3. Пластиковая рамка убирается вместе с дверцей.
4. Сбоку и справа на стенке испарителя видно, как хорошо прижимается капиллярная трубка термостата. Он сидит на двух винтах и должен обеспечивать плотный контакт трубки и испарителя. Если нормального прижатия не происходит, холодильник может начать неправильно работать.
5. Если трубка сидит на прокладке, понадобится заменить и эту деталь. Однако трубка может также прижиматься к морозильной камере непосредственно своим корпусом.
6. Прижимающие винты в количестве 2 штук ослабляются. Откручивать их не нужно.
7. Терморегулятор немного оттягивается вверх и вынимается прямо с трубкой.
8. На его место устанавливается новое устройство. Винты закручиваются так, чтобы прижать новый термостат к стенке.
9. Далее подводятся контакты.
10. Терморегулятор водружается в блок освещения.
11. Этот блок прикрепляется к холодильнику.
12. Ставятся на место рамка и дверца.
13. Включается электропитание. Следующие 2-4 часа прибор будет работать непрерывно.

Ремонт

Перед значительными тратами на ремонт холодильника, желательно проконсультироваться с несколькими специалистами из разных фирм. Далеко не всегда требуются услуги мастера и покупка дорогостоящих деталей.

К примеру, на Самсунге стоит дорогой биметаллический датчик оттаивания. Прежде чем его менять, стоит убедиться в том, что проблему нельзя устранить иными путями. Однако во многих случаях самостоятельные попытки починить холодильник в домашних условиях могут привести только к усугублению ситуации.

Видео: замена терморегулятора холодильника Индезит

Видео: как проверить термостат (терморегулятор) на холодильнике

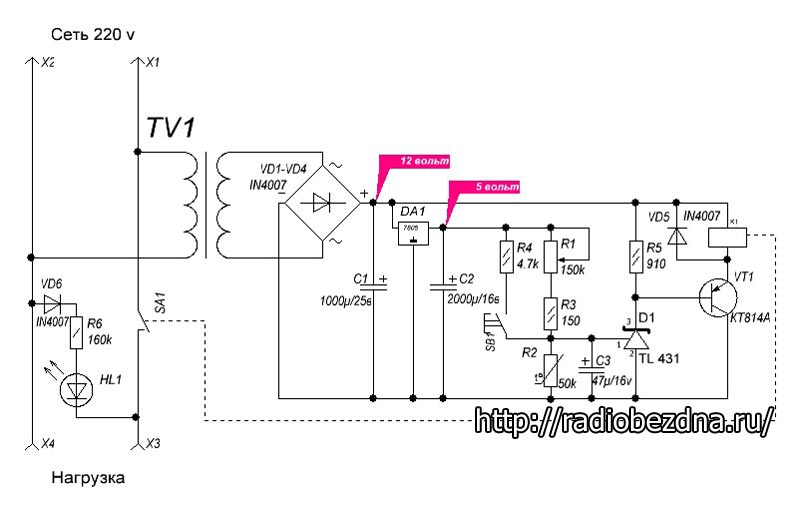

Простой электронный термостат для холодильника на LM35. Схема и описание

Главная » Бытовая электроника » Простой электронный термостат для холодильника на LM35. Схема и описание

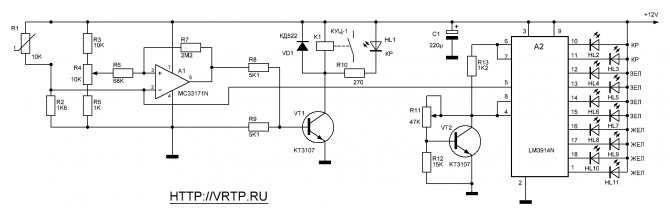

Данный электронный термостат для холодильника поможет в тех случаях, когда собственный (заводской) термостат неисправен или его точность работы уже недостаточна. В старых холодильниках используется механический термостат температуры с использованием жидкости или газа, которыми заполнен капилляр.

При изменении температуры меняется и давление внутри капилляра, которое передается на мембрану (сильфона). В результате термостат включает и выключает компрессор холодильника. Конечно же, подобная система термостатирования имеет низкую точность, и детали ее со временем изнашиваются.

Как известно температура хранения пищевых продуктов в холодильной камере должна быть +2…8 градусов Цельсия. Рабочая температура холодильника +5 градусов.

Электронный терморегулятор для холодильника характеризуется двумя параметрами: температура запуска и остановки (либо средняя температура плюс значение гистерезиса) компрессора. Гистерезис необходим для предотвращения слишком частого включения компрессора холодильника.

В данной схеме предусмотрен гистерезис в 2 градуса при средней температуре в 5 градусов. Таким образом, компрессор холодильника включается, когда температура достигнет + 6 градусов и отключается при снижении ее до + 4 градусов.

Этот температурный интервал достаточный для поддержания оптимальной температуры хранения продуктов, и при этом он обеспечивает комфортную работу компрессора, предотвращая его чрезмерный износ. Это особенно важно для уже старых холодильников, использующих термореле для запуска двигателя.

Электронный термостат является подходящей заменой оригинального термостата. Терморегулятор считывает температуру с помощью датчика, сопротивление которого меняется в зависимости от изменения температуры. Для этих целей довольно часто используют термистор (NTC), но проблема заключается в его низкой точности и необходимости в калибровке.

Для обеспечения точной установки контролируемой температуры и избавления от многочасовой калибровки, в данном варианте термостата для холодильника был выбран датчик температуры LM35. Он представляет собой интегральную схему, линейно откалиброванную в градусах Цельсия, с коэффициентом 10 мВ на 1 градус Цельсия. В связи с тем, что пороговая температура близка к нулю, относительное изменение выходного напряжения велико. Поэтому сигнал с выхода датчика можно контролировать с помощью простой схемы состоящей всего из двух транзисторов.

Так как выходное напряжение слишком мало, чтобы открыть транзистор VT1, датчик LM35  включен как источник тока. Его выход нагружен резистором R1 и поэтому сила тока на нем  изменяется пропорционально температуре. Этот ток влечет падение на резисторе R2. Падение напряжения управляет работой транзистора VT1. Если падение напряжения превышает пороговое напряжение перехода база-эмиттер, транзисторы VT1 и VT2 открываются, реле К1 включается, чьи контакты подключены вместо контактов старого термостата.

Резистор R3 создает положительно обратную связь. Это добавляет небольшой ток к сопротивлению R2, который сдвигает порог и тем самым обеспечивает гистерезис. Обмотка электромагнитного реле должна быть рассчитана на 5…6 вольт. Контактная пара реле должна выдерживать необходимый ток и напряжение.

Датчик LM35 расположен внутри холодильника в подходящем месте. Сопротивление R1 припаивается непосредственно к датчику температуры, что в свою очередь позволяет соединить LM35 с монтажной платой всего двумя проводами.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Провода соединяющие датчик могут внести в схему помехи, поэтому для подавления помех добавлен конденсатор С2. Схема работает от источника питания 5 вольт построенного на стабилизаторе 78L05. Потребление тока главным образом зависит от типа используемого реле. Блок питания должен быть надежно изолированы от сети.

Большим преимуществом этой схемы является то, что она начинает работать сразу при первом запуске и не нуждается в калибровке и настройке. Если возникнет необходимость немного изменить уровень температуры, то это можно сделать путем подбора сопротивлений R1 или R2. Сопротивление R3 определяет величину гистерезиса.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Categories Бытовая электроника Tags LM35, Термостат

Отправить сообщение об ошибке.

Самостоятельная замена коммерческих холодильных термостатов

Грег Макгуайр Технический разговор Тундры 43 Комментарии

В коммерческом холодильном оборудовании используются два типа регуляторов температуры:

1. Термостатический (датчик воздуха или датчик испарительного змеевика)
2. Регулятор низкого давления

Начнем с регуляторов термостатического типа. Термостат с датчиком температуры воздуха делает именно это: он измеряет температуру воздуха. Трубка датчика управления обычно монтируется в корпусе испарителя. Испаритель расположен внутри блока, обычно в верхней части, где установлен двигатель вентилятора. Термостат имеет прямой капилляр или датчик. Капиллярная трубка монтируется снаружи змеевика испарителя, обычно вставляется в трубку, установленную в передней части испарителя.

Термостат, чувствительный к испарителю, имеет прикрепленную к нему витую капиллярную трубку, которую вы можете видеть в виде тугой спирали слева. Конец капилляра датчика испарения или спиральной трубки вставьте в отверстие в испарителе. Он измеряет температуру змеевика испарителя, а не температуру воздуха.

Эти два элемента управления не взаимозаменяемы. Если вы поместите датчик воздуха вместо датчика испарения, блок испарителя отключится навсегда, что приведет к повышению температуры. Если вы поместите датчик испарения вместо датчика воздуха, установка будет продолжать работать, вызывая замерзание испарителя. Если это произойдет, поток воздуха будет очень слабым, что приведет к повышению температуры.

Как определить неисправный термостат:

Коммерческий холодильный термостат может выйти из строя двумя способами: в открытом или закрытом положении.

Если термостат выходит из строя в открытом положении, блок вообще не будет работать. Чтобы проверить это, снимите винты с корпуса испарителя (убедитесь, что устройство отключено от сети или выключатель выключен) и потяните корпус вниз. Найдите провода, прикрепленные к термостату, и снимите их. Соедините два провода вместе и закрепите изолентой. Включите выключатель или снова подключите устройство. Если устройство работает, замените термостат.

Если термостат выходит из строя в закрытом положении, установка будет работать все время. Постоянная работа приведет к замерзанию испарителя, ограничению потока воздуха и повышению температуры. Используйте ту же процедуру, что описана выше, для проверки устройства и замены термостата при необходимости. Также не забудьте разморозить испаритель перед повторным включением устройства.

Если испаритель продолжает замерзать после замены термостата, позвоните в сервисную компанию, так как у вас могут возникнуть другие проблемы, требующие квалифицированного специалиста.

Другим типом контроля является контроль низкого давления . Обычно они расположены в отсеке компрессора.

Регулятор низкого давления подключается к линиям охлаждения и регулирует температуру, используя давление хладагента, протекающего по линии. Этот тип управления требует замены сервисным техником.

Теги испарительный термостат холодильник термостат части ресторанного оборудования Ремонт оборудования ресторана советы ресторана термостат

О Греге Макгуайре

Грег много лет ведет блог об индустрии общественного питания и публикуется в отраслевых журналах, таких как Independent Restaurateur, и отраслевых блогах, таких как Restaurant SmartBrief. Он живет в Колорадо с женой и двумя сыновьями, любит читать, слушать живую музыку и гулять на свежем воздухе.

Назад Как сделать свой ресторан «третьим местом»

Далее Встреча перед сменой (часть вторая)

Проверьте также

Фильтры для вытяжки может быть не самым гламурным предметом на вашей кухне, но вам не помешает…

Как заменить регулятор термостата холодильника

Холодильники выполняют несколько жизненно важных функций, которые вместе образуют полезный прибор. В дополнение к охлаждающим змеевикам, циркуляции воздуха и циклу разморозки ваш холодильник также реагирует на управление термостатом. Или должен. Регулятор термостата позволяет вам решить, насколько холодны холодильник и морозильник. Вы хотите, чтобы ваш холодильник был достаточно холодным, чтобы заморозить молоко, или достаточно холодным, чтобы салат не завял? Это ваш выбор, и он действительно может определить качество ваших продуктов на неделю. Когда в вашем холодильнике неправильная температура, но компоненты работают правильно, проблема может заключаться в контроллере термостата. Если контроллер термостата не работает, ваш холодильник не получит сигнал о том, что он станет холоднее или теплее. Это может продолжаться месяцами без уведомления, если ваш холодильник был в идеальном режиме, когда сгорел термостат. Но если погода или ваши продукты изменятся, вы скоро заметите, что температуру нельзя отрегулировать.

Чтобы починить регулятор термостата, вам, вероятно, потребуется заменить центральный компонент. Мы проведем вас через это шаг за шагом.

Соберите свои припасы

Начните с того, что соберите свои припасы. Подготовьте свои запасы, когда начнете. Вам понадобится всего два предмета, так как этот ремонт происходит чуть ниже уровня поверхности. Так что возьмите отвертку и пару рабочих перчаток. Отвертка откроет корпус регулятора термостата, а рабочие перчатки защитят ваши руки.

• Отвертка
• Рабочие перчатки
• Сменный контроллер термостата

Последнее, что вам понадобится, и самое важное — сменный контроллер термостата. Проверьте марку и номер модели холодильника, а затем просмотрите список номеров запасных частей. Найдите номер детали контроллера термостата и закажите его онлайн. Когда он прибудет, вы будете готовы начать ремонт.

Безопасность превыше всего

Вытащите вилку из розетки

Во время ремонта необходимо соблюдать одну меру предосторожности — отключить питание. Термостат представляет собой компонент с питанием, который подключается к другим проводным системам. Это подвергает вас риску поражения электрическим током или короткого замыкания компонента. Лучший ответ — вытащить вилку. Если вы не можете дотянуться до вилки холодильника, вместо этого переверните выключатель.

Отсоедините корпус контроллера

Теперь вам нужно снять корпус, но не полностью. Там будет проволочный трос, пока вы не переключите его прямо на новую деталь. Вот как расслабить сборку в руке.

• Потяните ручку контроллера термостата
  • Начните с потягивания ручки. Как и ручки вашей духовки, он приходит прямо с выключателя. Вы можете отложить ручку в сторону и тем временем почистить ее во время остальной части ремонта, она будет продолжаться в последнюю очередь, когда вы закончите.
• Снимите все крепежные винты, кроме одного
  • За ручкой и вокруг корпуса вы увидите крепежные винты по периметру. Используйте отвертку, чтобы удалить их по одному, но оставьте последний винт. Корпус упадет, когда будет удален последний винт.
• Поддерживая и удаляя последний винт
  • Поместите руку под корпус, чтобы удалить последний винт. Убедитесь, что узел термостата не упадет и не потянет за провода, когда он ослабнет.
• Опустите корпус на 6 дюймов
  • Опустите руку, чтобы вы могли видеть вытянутые провода и получить доступ к термостату внутри корпуса.

Снимите термостат и сенсорную трубку

• Держите корпус
  • Внутри корпуса будет набор из двух частей – термостат и сенсорная трубка. Чувствительная трубка сообщает контроллеру, насколько холоден холодильник, а термостат передает сигналы управления охлаждающим змеевикам.
• Освобождение кронштейнов сенсорной трубки
  • Сенсорная трубка будет удерживаться на месте скобами. Удалите винты или защелки, которые их крепят, чтобы сенсорная трубка была свободна.
• Снимите втулку трубки – при необходимости
  • Если сенсорная трубка находится внутри изолирующей втулки, снимите втулку. Вам понадобится это, чтобы надеть следующую сенсорную трубку. Если нет изолирующей втулки, не беспокойтесь об этом.
• Осторожно снимите сенсорную трубку и термостат
  • Теперь можно снять сенсорную трубку и термостат с корпуса. Они все равно будут соединены проводами.

Переход проводов к новому термостату

• Сделайте фото
  • Переход проводки этой детали может быть простым или сложным, в зависимости от модели. Если это легко, у вас будет жгут проводов, который выходит из старой и входит в новую часть. Если это сложно, вам нужно будет перенести определенные провода на определенные контакты. Если второе, сделайте снимок на телефон, прежде чем отсоединять провода от оригинальной детали.
• Распакуйте новый термостат
  • Снимите упаковку с нового термостата и подготовьтесь к его установке. Убедитесь, что весь пластик и выступы удалены.
• Выпрямление трубки датчика
  • Размотайте трубку датчика от термостата и выпрямите.
• Муфта переходной трубки — при необходимости
  • Если исходная сенсорная трубка имела изолирующую втулку, вы сняли ее ранее. Возьмите этот рукав и наденьте его на текущую сенсорную трубку. Если вы не получили рукав, не беспокойтесь об этом.
• Переход к проводам
  • Теперь еще раз взгляните на эти провода. Аккуратно переставьте их со старого термостата на новый термостат. Если это жгут проводов, задача проста. Если вам нужно пройти шаг за шагом, метод перехода — лучший способ быть точным.
