Монтаж водяного теплого пола своими руками: видео, схемы, технология
Natalia | 28.06.2015 | Обновлено | Отопление | 30 264 просмотров | 2 комментария
Содержание статьи
Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам. Но и самостоятельно можно попробовать справиться с этой задачей.
Преимущества и недостатки водяных теплых полов
Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:
- небольшие материальные расходы на монтаж и эксплуатацию;
- пол по всей площади прогревается равномерно;
- можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
- отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
- возможность регулировать температуру самостоятельно.
Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:
- некоторые сложности при обустройстве всей системы водяных теплых полов;
- необходимость использования водяного насоса;
- есть риск протечки, а найти ее бывает очень нелегко;
- давление в стояке незначительно, но падает.
Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.
Подготовительные работы
Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.
Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.
После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.
Необходимые материалы
Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:
- трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
- коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
- арматурная сетка;
- пластиковые хомуты для крепления трубок к арматуре;
- материалы для стяжки;
- котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-400С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
- нагнетающий насос, если его нет в составе котла;
- хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.
Виды технологий монтажа водяного теплого пола
Водяной пол может монтироваться двумя разными способами:
- Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
- Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.
Бетонная стяжка для теплого пола
На сегодня данный способ обустройства системы теплого пола является самым распространенным.
Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.
Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.
В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.
Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.
Монтаж трубок отопления можно проводить несколькими способами:
- спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
- змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
- комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.
Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

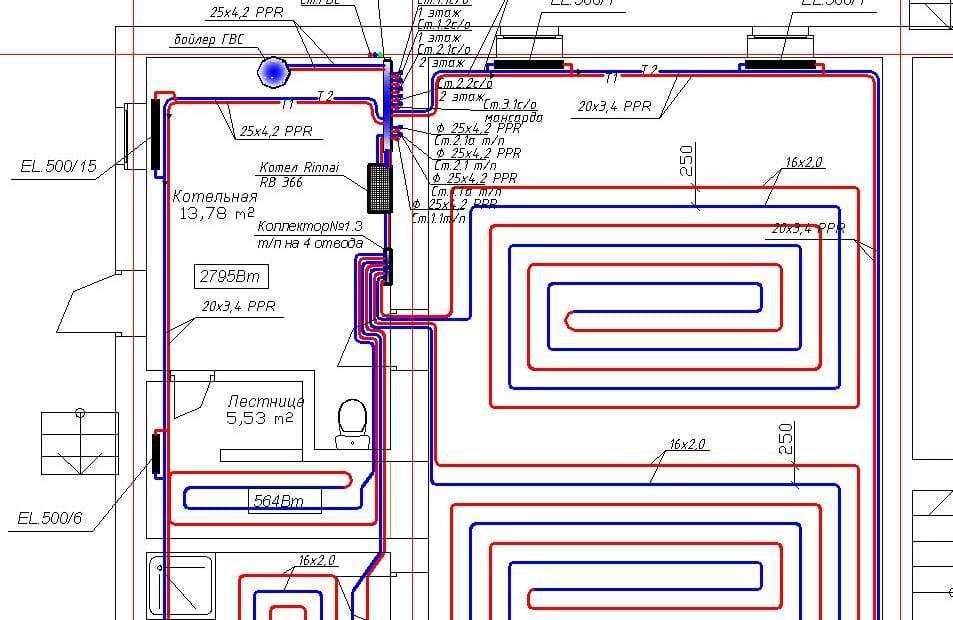

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.
Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.
Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.
Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.
Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.
Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.
В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.
Полистирольная технология укладки теплого пола
Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.
На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.
Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.
https://www.youtube.com/watch?v=JZDR7lJm0w4
Деревянная технология укладки теплого пола
Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.
Модульная технология
Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.
Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.
Реечная технология
Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.
В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.
В конце – укладка гипсо-волокнистых листов и финишная отделка.
Установка коллекторной группы
Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.
Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.
https://www.youtube.com/watch?v=eamA7Fw_RYs
Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.
На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.
В заключение
Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.
Метки:Тёплый пол
Как сделать водяной теплый пол
Содержание
1 Особенности системы водяного пола
2 Достоинства и недостатки
3 Принцип работы и элементы этой отопительной системы
4 Способы укладки и подготовительные работы
4.1 Три способа установки пола
4.2 Готовим основу
5 Установка водяного пола
5. 1 Коллектор
5.2 Раскладка трубопровода
5.3 Монтирование
5.4 Окончательные работы
Особенности системы водяного пола
В современное высокотехнологическое время изобретено множество вариантов утепления жилища и одним из них является нагрев пола. Его производят при помощи электричества и водообогревающей системы. Конечно, в первую очередь, следует поговорить о наиболее выгодном, экономичном и безопасном способе. А именно о том, в котором главным теплоносителем является горячая вода.
Водяной теплый пол можно сделать своими рукамиПеред тем как сделать водяной теплый пол, нужно ознакомиться с некоторыми ограничениями по его установке. Водяной пол ни в коем случае нельзя устанавливать в многоэтажных домах, если собираетесь подключать его к системе центрального отопления. Хотя на сегодняшний день существуют дома-новостройки, в которых есть специальные стояки. Так как при укладке такого пола уменьшается высота потолка, то не рекомендуется устанавливать его в помещениях с низким потолком. Это визуально будет заметно.
Достоинства и недостатки
Плюсы:
- В отличие от радиаторов обогревает большую площадь.
- Обеспечивает комфортный температурный режим.
- Комнату обогревает достаточно равномерно.
- Не пересушивает воздух.
- Борется с сыростью.
- Даже при отключении системы продолжает отдавать тепло, то есть обладает способностью аккумулировать.
- Очень большой срок службы – до 50-ти лет.
- В период эксплуатации не требует техобслуживания.
- Не содержит электромагнитные поля.
- Есть выбор в использовании источника энергии.
К сожалению, идеального в мире ничего нет, поэтому водяной пол имеет и минусы:
- Это самый дорогостоящий проект.
- В случае поломки одной секции приходится отключать всю систему.
- Длительный и трудоемкий монтаж.
- Нагрузка на единицу площади пола – ограниченная.
Конечно, недостатков гораздо меньше, но все же они есть.
Принцип работы и элементы этой отопительной системы
На самом деле в отличие от установки водяного теплого пола принцип работы очень прост. Просто под любое напольное покрытие устанавливают трубопроводную систему, по которой происходит циркуляция горячей воды. Тепло, исходящее от труб, передается полу и выше. Вода, в свою очередь, нагревается специальным оборудованием.

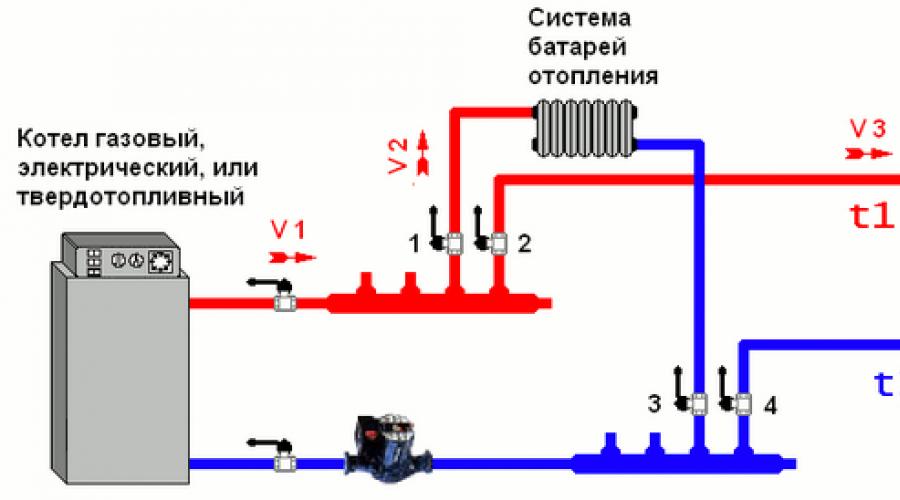

В отопительную систему входит несколько элементов. Главным агрегатом считается водонагревательный котел, который должен иметь максимальную рабочую и дополнительную запасную мощность. Ведь необходимо справиться с обогревом большой площади. В основном в комплектацию котлов уже входит циркуляционный насос, но если в выбранном агрегате его нет, то потребуется купить насос отдельно. Также на выходе и входе должны быть запорные клапаны, которые пригодятся во время профилактических работ или в случае поломки.
Далее, вам понадобится устройство, которое отвечает за распределение воды, регулировку и настройку теплого пола − это коллектор. При его покупке проследите, чтобы он был оснащен большим количеством выводов для подключения всех контуров, а также сливной системой и клапаном для отвода воздуха. Есть приборы, которые доведены до полного автоматизма, это коллекторы с сервоприводами, но это слишком дорогое удовольствие.
Самыми лучшими трубами для того чтобы постелить водяной теплый пол, считаются полипропиленовые с армированием стекловолокном и металлопластиковые. Обратите внимание на маркировку, в которой должны быть следующие показания: давление – 10 бар, температура – до 95-ти градусов, а диаметр – от 16-ти до 20-ти мм. Если увидите надпись «для отопления», значит, это то, что вам нужно.
Способы укладки и подготовительные работы
Три способа установки пола
В этом разделе мы подскажем, как положить водяной теплый пол, исходя из способов его установки, чтобы выбрать наиболее подходящий. Существует их всего три и самым популярным и часто используемым считается бетонный метод. Он более простой и дешевый: уложенные трубы заливаются раствором из бетона, пластификатора и гомогенизирующей добавки. Но есть в нем и недостатки: долгое время высыхания и толстый слой пола, который уменьшает высоту потолка.
Настильный способ не предусматривает стяжку, потому что при работе применяются полистироловые маты. На установку уходит минимум времени, а конструкция имеет тонкий слой. Во время ремонта такую укладку проще демонтировать.
Модульный способ подразумевает настил из дерева. При помощи реек устанавливается основа, а уже, непосредственно, на нее – трубы. Единственный недостаток – это длительное прогревание системы.
Готовим основу
Обязательным условием для того чтобы правильно установить водяной теплый пол, является подготовка черновой основы. Естественно, нужно демонтировать старое покрытие и тщательным образом очистить поверхность. Для хорошей циркуляции воды необходим идеально ровный пол, который достигается путем стяжки.
Стяжка над теплым поломПосле ее высыхания проверьте уровень ровности: перепады не должны быть больше одного сантиметра.
Затем уложите гидроизоляционный слой, а по периметру – демпферную ленту. Дело в том, что во время нагревания, материал расширяется, а лента его как бы стягивает. Для того чтобы не было утечки тепла, нужно постелить утеплитель, слой которого зависит от некоторых факторов. Например, если отопление идет как вспомогательное, тогда слой утеплителя ложится самый тонкий, для второго и выше этажа нужен слой в три−пять миллиметров, а для холодных помещений применяется максимальной толщины утеплитель. Далее, нужно установить армированную сетку, укрепляющую стяжку.
В обязательном порядке сделайте необходимые расчеты: площадь помещения, диаметр труб, мощность насоса и котла. Потому что длина труб должна соответствовать определенным расстояниям, чтобы обогрев был эффективным, а циркуляция воды − нормальной.
Установка водяного пола
Коллектор
Прежде всего нужно определиться с местом для установки коллектора. Это очень важно, потому что именно к нему тянутся все контуры. Как правило, это устройство монтируют в стену и прикрывают дверцей, что выглядит, как шкафчик.
Расположение коллектора должно предполагать одинаковую протяженность труб из каждой комнаты, поэтому лучше приблизить его к самым длинным коллекторам. Устанавливают устройство выше уровня пола, но при этом не отводят трубы вверх. Это делается для того, чтобы не возникали проблемы в воздухоотводной системе.

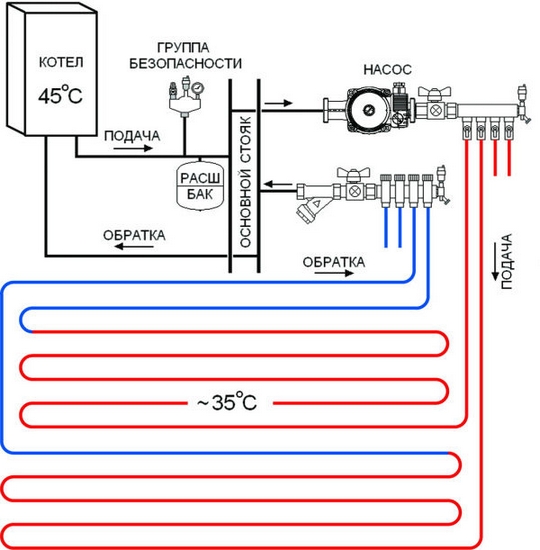

Коллектор и схема работы водяного теплого полаРаскладка трубопровода
Трубопровод можно раскладывать разными способами: параллельно, петлей, спиралью и так далее. На качество отопления это не влияет. Укладочный шаг должен быть от десяти до сорока сантиметров в зависимости от расчетов. Нужно учесть, что от стены до трубы минимальное расстояние должно составить 8 см.
Если положить водяной теплый пол параллельным способом, то желательно начинать укладку от оконных проемов или наружных стен, потому что при таком способе самая высокая температура – в начале трубы. Вообще, он рекомендуется для небольших помещений.
А вот спиральный вид укладки, наоборот, можно использовать в больших комнатах, потому что в этом случае возвратная и подающая части расположены параллельно друг другу. Поэтому ни одна из труб не успевает остывать, так как теплая компенсирует остывшую.
Раскладка трубопроводаМонтирование
При установке водяного теплого пола необходимо уложенные трубы как следует закрепить. Если вы применяете бетонный способ, тогда они крепятся к арматурной сетке пластиковыми хомутами, если основа пенополистирольная, то на этих плитах есть специальные пазы, в которые вставляются теплораспределительные пластины, а сверху трубы, закрепляющиеся защелками. При деревянной основе – крепление такое же или при помощи шурупов.
Старайтесь соблюдать крайнюю осторожность, так как слишком тугое прижатие может деформировать трубу. Крепежные элементы устанавливаются на расстоянии одного метра. Не доставайте сразу всю трубу, лучше по мере ее монтирования, чтобы избежать сильных изгибов, которые, опять-таки, приводят к утрате прочности и, следовательно, возможен разрыв трубы.
После того как трубы уложены, подключите их к коллектору при помощи обжимных фитингов. Начало трубы соединяется с подающим выходом коллектора, поэтому количество их должно совпадать. Другой конец трубопровода соединяется с возвратным коллектором.
Окончательные работы
По завершении установки надо проверить систему на прочность. Для этого залейте в трубопровод воду под давлением пяти−шести бар на сутки и проведите тщательный осмотр. Ни одна труба не должна протечь и вздуться. Если это произошло, следует заменить поврежденные участки, если все благополучно, смело устанавливайте напольное покрытие.
Видео о том, как сделать водяной теплый пол
При деревянной основе укройте трубы вспененным полиэтиленом, при пенополистирольной – сразу покрытие, а при бетонной – сделайте стяжку. Слой цементного раствора должен подниматься над трубами на пять сантиметров. На каждые 4−6 метров необходимо делать деформационные швы. Они должны быть глубиной на две трети бетона и проходить вдоль и поперек. Нужно это для того, чтобы при нагреве системы стяжка не расширялась.
Чтобы цементный раствор прослужил вам долгое время, укройте его материалом, который не пропускает влагу и предотвращает испарение. В первые десять дней нужно пару раз в день смачивать пол водой. Полное высыхание происходит примерно через месяц.
- Автор: Юлия
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Самодельный сберегательный проект: изоляция труб горячего водоснабжения
Энергосбережение
Уровень проекта
Средний
Энергетическая экономия
3% -4% в год
Время для завершения
3 часа для небольшого дома
Общая стоимость
$ 10 — 15
Изоляция труб с горячей водой снижает потери тепла и может поднять температуру воды на 2–4 °F выше, чем могут доставлять неизолированные трубы, что позволяет понизить настройку температуры воды. Вам также не придется долго ждать горячей воды, когда вы включаете кран или насадку для душа, что помогает экономить воду.
Плата за изоляцию ваших труб — как самостоятельный проект — может иметь экономический смысл . Если в наружных стенах или рядом с ними есть неизолированные водопроводные трубы, они могут лопнуть в морозную погоду, что может привести к катастрофическим последствиям. Выполнение изоляции во время нового строительства дома, во время других работ с водонагревателем или трубами или самостоятельная изоляция труб стоит затраченных усилий. В особых случаях, например, когда топливо, используемое для нагрева воды, очень дорогое, трубы проходят большое расстояние, трубы подвергаются воздействию очень холодного воздуха (в этом случае их все равно следует изолировать, чтобы предотвратить замерзание), и если домохозяйство использует много воды, можно получить гораздо большую экономию энергии. В этих случаях экономия средств может компенсировать оплату того, кто сделает эту работу за вас.
Источник: Энергосбережение дома, ENERGY STAR
URL видео
В этом видеоролике представлены пошаговые инструкции о том, как эффективно изолировать трубы горячего водоснабжения, экономя энергию и деньги.
Министерство энергетики США.
ПЕРЕД НАЧАЛОМ РАБОТЫ
- Определите тип изоляционного материала, который вы хотите использовать, его количество (длину труб) и размер трубы (внутренний диаметр муфты трубы должен соответствовать наружному диаметру трубы для плотная посадка).
- Для электрических водонагревателей наиболее часто используемой изоляцией являются трубы, изготовленные из вспененного полиэтилена или неопрена.
- На газовых водонагревателях изоляция должна находиться на расстоянии не менее 6 дюймов от дымохода. Если трубы находятся в пределах 8 дюймов от дымохода, самым безопасным выбором будет использование стекловолоконной обертки для труб (толщиной не менее 1 дюйма) без облицовки. Вы можете использовать проволоку или ленту из алюминиевой фольги, чтобы прикрепить его к трубе.
СПИСОК ПОКУПОК
- Рулетка
- Втулки для труб или полоски изоляции из стекловолокна можно приобрести в хозяйственном магазине
- Акриловая или клейкая лента, или кабельные стяжки для закрепления втулок — или лента из алюминиевой фольги или проволока для крепления обертки из стекловолокна
- При использовании обертки из стекловолокна, используйте перчатки, одежду с длинными рукавами и штаны
- Ножницы, канцелярский нож или универсальный нож для разрезания изоляции
- Налобный фонарь или фонарь при работе в подполье или темном месте.
ПОШАГОВАЯ ИНСТРУКЦИЯ
1) Измерьте трубы.
Начиная с водонагревателя, измерьте длину изоляции, необходимой для покрытия всех доступных труб горячей воды, особенно первые 3 фута трубы от водонагревателя. Также рекомендуется изолировать впускные трубы холодной воды на первых 3 футах.
2) Отрежьте трубную втулку.
Отрежьте изоляцию необходимой длины.
3) Установите трубную втулку.
Поместите трубную муфту швом вниз на трубу.
4) Закрепите трубную втулку.
Лента, проволока или зажим (с кабельной стяжкой) через каждые фут или два, чтобы прикрепить его к трубе.
Справочник по советам и рекомендациям
Если вы ищете безопасную и эффективную систему отопления, то лучистый теплый пол должен быть вашим первым выбором. Он прост в установке и эксплуатации и освобождает место. Однако, чтобы получить удовольствие от вашей системы отопления, доверьте ее установку профессионалам.
Системы лучистого обогрева пола используются для выработки тепла через трубы с горячей водой или электрические провода, ведущие к полу. Дизайн просто зависит от потребностей человека. Установка этой системы поможет вам сократить счета за электроэнергию и наслаждаться комфортом в вашем помещении, особенно в холодное время года.
Давайте углубимся в некоторые советы и рекомендации, которые помогут вам установить и обслуживать надлежащую систему лучистого обогрева пола. Затем мы рассмотрим некоторые ошибки, возникающие при установке, и способы их предотвращения.
Содержание
Советы и рекомендации по проектированию лучистого теплого пола
Не каждое здание с такими системами вырабатывает тепло, как ожидается. Чаще всего это происходит из-за некачественной установки. В результате оптимизация вашей системы отопления начинается еще до ее установки.
Решите, имеет ли гарантия самостоятельную или профессиональную установку
Вы можете выбрать проект «Сделай сам», если у вас достаточно времени и знаний о системах напольного отопления.
Однако самостоятельные проекты не всегда являются решением. Это займет время и требует отличных навыков для эффективного управления установками.
Если определить ваши потребности, определить правильную планировку помещений и установить систему сложно, наймите профессионалов.
Определите свои потребности
Начните с определения помещений, в которых требуется установка лучистого теплого пола.
Домовладельцы обычно устанавливают лучистое отопление пола в помещениях с твердым полом, таких как ванные комнаты и кухни. К сожалению, лучистое отопление не работает лучше всего с твердыми полами.
Так что же происходит с домами, в которых повсюду твердые полы?
В таком случае вам необходимо установить теплые полы по всему дому. После того, как вы определите комнаты, в которых требуется инсталляция, рассчитайте площадь каждой комнаты.
Начните с измерения каждой стороны комнаты. Размеры большинства комнат составляют 10 x 10 футов (3,05 м), 12 x 12 футов (3,66 x 3,66 м) или 10 x 12 футов (3,05 x 3,66 м). Измерьте площадь каждой комнаты, умножив длины каждых двух смежных стен.
Имея под рукой эту область, вы сможете выбрать необходимое количество тепла. Как правило, большие помещения нуждаются в более сильном отоплении. Информация также поможет вам выбрать правильную длину электрических нагревательных кабелей.
Прежде чем устанавливать напольное лучистое отопление, необходимо определить, потребуются ли модификации существующих полов. Ваш черный пол и материал пола будут определять компоненты вашей системы лучистого обогрева пола.
Вам по-прежнему понадобится специалист по напольным покрытиям, чтобы сделать расчеты и помочь с установкой, но наличие этих знаний облегчит дальнейшую работу. Это также должно дать вам лучшее представление о ценах.
Выберите свою систему и компоненты
После того, как вы выбрали помещения, в которых потребуется теплый пол, вам нужно выбрать систему, которая лучше всего подходит для вашего дома.
Некоторые из ваших вариантов включают:
- Установки для горячей воды – они также известны как гидравлические установки и многими считаются лучшими. Большинство домовладельцев выбирают водяные системы. Этим системам иногда нужно поднять уровень полов, что может быть не тем, что вы ищете.
- Электрические теплые полы – электрические теплые полы предпочитают многие, потому что они не занимают много места, в отличие от водяных систем. Это также проще в установке. Тем не менее, вам все равно может потребоваться помощь электрика по установке, чтобы разобраться с некоторыми электрическими аспектами.
Вы можете выбрать коврики с включенными кабелями или кабелями для нужд ваших компонентов в электрическом лучистом нагреве. Если вы выберете гидравлическую систему, она будет совместима с трубками различных типов и размеров.
Материал имеет значение
Компоненты, которые вы используете для соединения вашей системы полов с подогревом, очень важны. Если ваша система будет полагаться на трубы с горячей водой для подачи тепла, выберите трубы PEX. В отличие от металлических труб, они не ржавеют и могут быть установлены большой длины, что помогает свести к минимуму риск утечек.
Поскольку вы не можете определить лучшие материалы для пола, обратитесь к специалисту. Обладая знаниями, они будут направлять вас соответствующим образом, в зависимости от ваших потребностей и бюджета.
Тщательная установка компонентов системы обогрева полов
Теперь у вас есть все, что вам нужно. Вот как установить систему обогрева пола:
- Снимите старый пол и приготовьтесь к установке новых компонентов теплого пола — после того, как вы сняли напольное покрытие, очистите пространство и проложите нагревательные кабели. Убедитесь, что вы укладываете их точно по схеме, рекомендованной экспертами — это поможет обеспечить равномерное распределение тепла в помещении.
- Подсоедините трубы или кабель к черновому полу – убедитесь, что линии пролегают близко к материалу пола. Если вы будете устанавливать компоненты на деревянный или бетонный пол, закрепите кабели и трубки на полу с помощью соответствующих соединителей.
- После того, как все трубы и кабели будут надежно подсоединены, подсоедините их к электрическим и водяным системам, насосам, термостатам и водонагревателям . Проведите полный тест. Убедитесь, что система работает так, как задумано, прежде чем законтрить напольное покрытие.
Техническое обслуживание
Техническое обслуживание необходимо для обеспечения долговечности вашей системы отопления. Регулярное техническое обслуживание вашего пола с лучистым подогревом поможет выявить любые основные проблемы на ранней стадии, так как большая часть системы должна быть в хорошем состоянии за пределами проблемной части.
Регулярное самообслуживание также позволит постепенно узнать больше об общей системе, что сделает HVAC менее бесполезным.
Ошибки, связанные с теплым полом, которых следует избегать
Теплый пол — полезная система; однако многие вещи могут расстраивать вас и мешать вам получать от этого удовольствие в полной мере.
Некоторые ошибки, которых следует избегать при установке, включают:
Ошибки при установке кабелей и трубок
При установке этих компонентов следует соблюдать осторожность. Разрывы и порезы кабелей во время установки приведут к негерметичности трубок в системе.
Также убедитесь, что они не установлены слишком глубоко в пол. Система будет изо всех сил пытаться обеспечить достаточное количество тепла для вашего помещения, потому что компоненты расположены слишком глубоко, что тратит много энергии.
Кабели и трубки также должны быть хорошо распределены, чтобы обеспечить равномерное распределение тепла.
Недостаточная изоляция
Многие считают, что при установке системы лучистого теплого пола изоляция не требуется, но она необходима. Всегда помните, чтобы изоляция была сделана под системой отопления.
Эта установка помогает лучистому теплу подниматься по полу, а не спускаться в подполье или подвал. Чем лучше утеплены потолки и стены вашего дома, тем больше тепла будет оставаться в комнатах дома, что поможет вам сэкономить на счетах за коммунальные услуги.
Неадекватное тестирование
Обнаружение дефекта укладки после укладки пола может вызвать разочарование. Этого можно избежать, предварительно протестировав систему перед окончательной укладкой напольного покрытия. Обязательно поэкспериментируйте с системой с различными настройками термостата.
Внимательно изучите функционирование гидравлических трубок, что поможет вам определить наличие утечек.
Важность найма специалистов по установке полов с подогревом
Теплый пол — это современный и экономичный способ обогреть ваш дом. Вы можете установить пол, независимо от того, строите ли вы новый дом или ремонтируете его.
Это может быть проект «сделай сам», но если вы уже достаточно опытны в строительстве и реконструкции, разумно поручить весь проект специалистам.
Ниже приведены некоторые выгоды, которые вы получите от работы с профессионалом.
Опыт
Работая в отрасли уже несколько лет, они легко и эффективно справляются с электрическими и водяными теплыми полами.
Благодаря опыту они хорошо разбираются в шагах, которым необходимо следовать при установке, замене и ремонте вашего теплого пола. В результате они могут разработать систему, полностью отвечающую вашим потребностям.
Навыки
Специалисты по лучистому отоплению пола обладают навыками, позволяющими им работать со всеми видами систем. Независимо от того, выберете ли вы электрическую или гидравлическую систему, вы можете положиться на них. Они будут эффективно удовлетворять ваши потребности без особых усилий.
Эти специалисты также обеспечат установку в соответствии с вашими спецификациями. Они стремятся предоставлять качественные услуги и соответствовать вашим ожиданиям.
Экономьте на стоимости
Когда вы имеете дело с профессионалами, вы, скорее всего, потратите меньше средств при установке системы водяного теплого пола. В то время как проект «сделай сам» может быть забавным и экономически эффективным на бумаге, исправление ошибок также может быть дорогостоящим.
Профессионал обычно все делает правильно с первого раза. Еще лучше, решите нанять их услуги, если вы хотите работать в рамках бюджета. Они порекомендуют некоторые из лучших систем теплого пола, которые вы можете себе позволить и обслуживать.
Гарантия
Профессионалы дают гарантию на свою работу. Если ваша система перестанет работать в течение гарантийного срока, они вернут и исправят ее без дополнительной оплаты. Специалисты по теплому полу, предлагающие гарантию, позволяют сэкономить на ремонте.
Все повреждения, которые могут возникнуть в течение указанного срока действия контракта, дают вам право на ремонт без дополнительной оплаты.
Key Takeaways
Установка теплых полов — отличный способ сохранить тепло и уют в вашем доме. Однако, чтобы получить максимальную отдачу от этого, определите свои потребности, выберите правильную систему и компоненты, а затем выполните установку.
Перед заменой напольного покрытия после укладки всегда сначала проверьте систему, чтобы убедиться, что она работает.
