Теплый пол под плитку в бане своими руками: Как сделать теплый пол в бане своими руками

Теплый пол в бане. Утепление пола своими руками.

Строительство пола в бане — это очень важный момент. От того, какой будет пол, зависит, как долго ваша баня вам прослужит. В этой статье мы подробно разберем, как сделать пол для бани своими руками.

Пол в бане следует утеплять перед внутренней отделкой

Выбор подходящего материала

Перед тем, как делать пол в бане, следует выбрать материал. Самая важная функция пола – это быстрый отток воды в сливную яму.

Поэтому полы могут быть сделаны из различных материалов: деревянные, бетонные, глиняные, земляные. Так что выбор материала для пола зависит от вашего желания и возможностей.

• Самый дешевый и популярный вариант – это конечно деревянный пол. Но при непродуманном устройстве слива дерево может начат гнить и издавать неприятный запах. Поэтому придется подумать еще об антисептике для пола в бане.

Купите специальную пропитку пола для бани, в ней меньше химии. И не забывайте проветривать баню после каждого использования. К тому же во влажной среде дерево довольно быстро размягчается и приходит в потрепанное состояние – такой пол долго не прослужит. Готовы ли вы через 4-5 лет менять полы в бане?

• Глиняный пол совершенно не пропускает воду. От воды глина разбухает, а после высыхания трескается. Вода застаивается в трещинах и впадинах и баня пропитывается неприятными запахами. Этот вариант тоже лучший.
• Бетонный пол считается самым оптимальным вариантом, как по продолжительности срока службы, так и по цене. Чтобы гигиенический уход стал проще, на бетонный пол можно настелить кафельную плитку.
• Кафельный пол в бане должен обязательно иметь небольшой уклон, чтобы вода стекала в яму. Чтобы не обжечься о кафель, пол покрывают деревянными решетками, которые выносят сушить наружу после каждой помывки.

Устройство полов в бане

«ads1»]Раньше были повсеместно распространены простые деревянные бани, их ставили прямо на землю без фундамента или зарывали в землю. Это и проще и дешевле. Но постепенно от этого метода отошли. Теперь бани ставят на фундамент.

В грунте делается сливная яма глубиной около 50 см, засыпается песком или гравием. Чтобы запах от загнивающей воды не попадал вовнутрь, воду отводят на несколько метров от бани.

Полы делятся на протекающие и не протекающие, т.е. в первом варианте вода проходит в щели полов, а во втором доски уложены плотно и стек идет поверх, в направлении сделанного уклона. В обоих случаях есть свои плюсы и минусы.

• Протекающие (или проливные) полы
  Их достоинством можно считать то, что доски не прибиваются к лагам, а просто укладываются на них. Поэтому в любое время можно вынести доски и проветрить, а так же убирать и обслуживать подпольную зону. К неудобству можно отнести трудоемкость, постоянно выносить и заносить доски хлопотно, а если между лагами уложен утеплитель, то для обычной уборки нужно разбирать и его.
• Не протекающие полы
  В этом ракурсе такие полы удобнее, поскольку начав эксплуатацию, заканчивают их полной заменой, как сгниют, без технического обслуживания. Доска должна быть обязательно половой, с профилем шпунт – гребень, и настилается плотно, со стандартной стяжкой досок клиньями или скобами. Делается общий уклон в сторону сливной ямы, а в полах делается отверстие и подсоединяется сифон. Но можно обустроить и специальный лоток по всей длине и с уклоном полов, по которому так же будет происходить сток воды.

Подпольное пространство при обустройстве не протекающих полов обычно заполняют утеплителем, что совсем не обязательно, и лучшим утеплителем можно считать обычный пенопласт, экструдированный пенополистирол, выражаясь квалифицированно.

В качестве утеплителя неплохо работает перлит, вспученный песок и керамзит, хотя можно использовать любой утеплитель, поскольку нормативно это место считается сухим.

Рассмотрим, как залить бетонный пол

Прежде всего, должны быть подготовлены фундамент для печки-каменки и система для удаления из бани использованной воды — иными словами, дренажная система.

В том случае, если грунт на участке песчаный и хорошо впитывает воду, может быть достаточно так называемой поглощающей ямы. Такую яму выкапывают в моечной. Глубина ее должна быть не менее полуметра, а размеры 60×60 см или даже более того. В качестве заполнителей ямы могут быть использованы битый кирпич, щебень, гравий, песок. Грунт в моечном помещении уплотняют, выдерживая незначительный уклон к поглощающей яме. На подготовленный таким образом грунт насыпают слой щебня и гравия. Возле фундамента на грунт укладывают слой глины.

Приямок для бани

В моечном помещении бани, построенной на участке с глинистым грунтом, который плохо впитывает воду, делают приямок. Назначение приямка — сбор воды для ее отвода к поглощающей яме, вырытой за пределами бани. Размеры приямка относительно небольшие — 30×30 см. Глубина может быть тоже не более 30 см.

От приямка отходит водосливная труба, проходящая через фундамент (или под фундаментом) под небольшим уклоном. Использованная при мытье вода скапливается в приямке, а из него самотеком поступает через водосливную трубу в поглощающую яму. Приямок закрывается водосточной решеткой. Чтобы не допустить проникновения в помещение бани неприятных запахов из поглощающей ямы, водосливная труба может быть оборудована гидрозатвором.

На подготовленном грунте делают подсыпку из гравия и песка. Подсыпка должна быть около 15 см толщиной. Уплотняя ее, повторяют легкий уклон грунта в сторону поглощающей ямы или приямка. После достаточного уплотнения подсыпки ее покрывают бетоном. Слой бетона должен быть до 5 см.

Затем бетон покрывают тонким слоем цементного раствора, и поверхность пола хорошенько выравнивают. Пользоваться баней будет много приятнее, и баня будет иметь более эстетический вид, если бетонный пол в моечном помещении покрыть напольной плиткой.

В банях, которые строятся в регионах с холодным климатом, бетонный пол моечной рекомендуется утеплять. Делается такое утепление просто:

1. Замешивая бетон, используют в качестве заполнителя керамзит.
2. Можно также укладывать слой утеплителя между двумя слоями бетона; в качестве утеплителя используют строительный войлок, пропитанный битумом, или минеральную вату.
3. Место соединения бетонного пола и стены заливается битумом, что обеспечивает надежную гидроизоляцию.

Кратко о том, как сделать пол из дерева

• Делают деревянный пол из досок или не толстых брусьев.
• Доски (или брусья) укладывают на деревянные лаги. Если баня строится большая, на лаги может быть положена обрешетка из брусьев; а уже на обрешетку укладываются доски.
• Лаги удерживаются специально сложенными кирпичными столбиками. Сечение столбиков может быть произвольное, но рекомендуется сечение — 25×25 см.
• При возведении столбиков может быть использован бутовый камень. Роль кирпичных столбиков и деревянных лаг могут с успехом исполнять асбестоцементные трубы.
• Прежде чем укладывать трубы, грунт хорошо уплотняют и делают насыпку из щебня и песка.

Теперь, когда мы уже знаем, как построить пол в бане, рассмотрим дополнительные улучшения и важные мелочи.

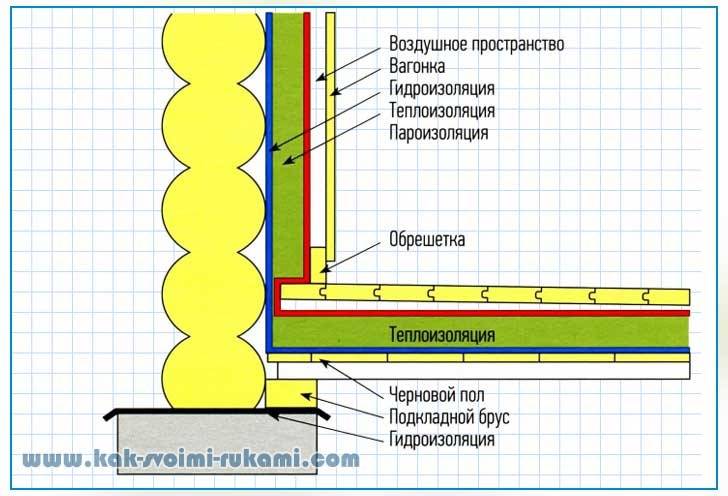

Утепление пола в бане

Многие умельцы, самостоятельно построившие баню, жалуются на холодный пол в бане. На самом деле, теплый пол в бане – это легко! Посмотрите на пластиковые окна в вашей квартире и вы поймете, как утеплить пол в бане.

Два слоя бетона и прокладка из теплоизоляционного материала создадут нужный эффект. В качестве прокладочного материала можно использовать стекловату, керамзит или перлит (вспученный песок).

Последний вариант наиболее приемлем, так как перлит обладаем очень низкой теплопроводностью и отличается легкостью. Чтобы перлит не разлетелся по ветру, работать с ним стоит в закрытом помещении.

Укладка теплоизоляционного слоя

Для приготовления смеси для прокладки понадобится:

• 3 ведра перлита,
• пол ведра цемента марки “300” или “400”,
• полтора ведра воды.

Сначала осторожно смешиваем два ведра перлит и одно ведро воды, потом добавляем цемент. Тщательно все перемешав, всыпаем еще одно ведро перлита и чуть-чуть воды (буквально пол литра). Продолжаем мешать получившуюся массу до тех пор, пока вода не начнет выделяться из смеси. Это означает, что наша прокладка готова.

На бетонную плиту выкладываем тонкий слой смеси и оставляем просушиться. Через неделю бетонируем сверху еще одним слоем. Таким образом мы получили теплоизоляционный слой для пола, который прослужит долгие годы.

Как стелить пол: инструкция

Настил пола в бане – это финальный этап.

Для протекающих полов берут необрезные доски с ровной торцевой поверхностью. Доски обрезают по размерам бани, так чтобы между досками и стенами оставался отступ не менее 2 см для вентиляции. Первая доска прибивается гвоздями с отступом от стены в 2 см (для доски толщиной 40 мм берем гвозди длиной не менее 80 мм). Следующая доска укладывается с зазором в 3 мм. После настилки полов доски покрываются двумя слоями олифы.

Для непротекающих полов берут шпунтованные доски древесины хвойных пород. Снизу по краям лаг крепятся бруски сечением 50х50 см.

На бруски укладывается «черный» пол из обрезков доски и гидроизоляция. Сверху монтируется чистовой пол из шпунтованных досок (пазом внутрь бани).

Рассмотрим поэтапно, как стелить дощатые полы:

1. выкапываем яму примерно 50 см глубиной, заливаем слоем бетона;
2. на бетонном слое устанавливают кирпичные столбики 25×25 сантиметров, поверх них укладываем так называемые лаги;
3. по деревянным лагам настилаем шпунтованные или обрезные доски толщиной от 20 до 30 мм. При этом расстояние между опорами должно быть, соответственно, от 60 до 90 см, ширина доски —до 15 см. Иногда доски крепят не к лагам, а непосредственно к балкам. На рис. 1 показано, как правильно настилать дощатый пол.

Важно: укладка пола в бане должна быть сделана таким образом, чтобы годичные кольца были направлены в разные стороны. Этим вы добьетесь более ровного пола.

Лаги нужно поднять на 10 см от уровня песка или гравия. Нельзя укладывать доски вплотную — полы в бане разбухнут и вспучатся. Настилать доски надо выпуклой стороной вверх.

Обработка и гидроизоляция полов

Антисептическая обработка и гидроизоляция — обязательный компонент ваших полов и чем лучше вы обработаете подпольное пространство, лаги и низ досок, тем дольше они прослужат.

Чем покрасить пол в бане? Есть специальные влагозащитные и антибактериальные пропитки для бани, которыми нужно обработать пол несколько раз. Древесину лучше брать хвойных пород, поскольку невысокая температура полов не выдавливает смолу из пор и карманов, а оставшись внутри, она надежно защищает дерево.

Деревянные полы довольно быстро затираются грязью и поры закупориваются, а небольшое количество смолы, успевшее появиться на поверхности и доставившее немного хлопот, быстро исчезает. Можно использовать и лиственные породы, например дуб, поскольку он прочнее и долговечнее. Но тут надо вспомнить еще одну характеристику – дуб очень скользкое дерево, а полы в бане не должны скользить.

Если же вы по каким-то причинам забыли про пропитку, и пол начал подгнивать, то можно обновить его следующим образом (это касается только душевой, а не парной):

• снять деревянное покрытие, подсушить его
• зачистить подгнившие места болгаркой или наждачкой,
• пропитать влагозащитным антисептиком, хорошо просушить,
• отполировать с воском или покрасить лаком.

Посмотрите видео про устройство чернового пола с утеплением, где пол служит основой для укладки утеплителя:

Электрический теплый пол в бане, виды, плюсы, монтаж своими руками

Споры о том, нужен ли теплый пол в бане, не утихают. Есть те, кто считает, что электрический пол в моечной необходим, есть и противники монтажа. Те, кто установил теплый пол электрический, отмечают удобство и повышенный комфорта при использовании влажного помещения, возможность сохранять строительные элементы сухими и продлить их срок эксплуатации.

Содержание материала

• 1 Электрический пол в бане
• 2 Плюсы и минусы электрического пола
• 3 Как выбрать электрический пол для бани
• 4 Виды электрического пола в бане
  • 4.1 Теплые полы в стяжке
  • 4.2 Теплые полы под плитку
• 5 Как сделать электрический теплый пол в бане своими руками
  • 5.1 Подготовка к заливке и установка маяков
  • 5.2 Стяжка
  • 5.3 Укладка теплоизолятора
  • 5.4  Обустройство желоба для стока воды
  • 5.5 Планирование и укладка нагревательных матов
  • 5.6 Приклеивание декоративного покрытия
• 6 Финишные работы
• 7 Меры безопасности при монтаже электрического теплого пола в бане

Электрический пол в бане

Подключается к источнику электрической энергии. Используются – ИК маты и кабели. Установка системы такого вида пола в моечные бани обойдется дешево, по сравнению с водным аналогом, но высокий расход энергии не даст сэкономить. Существуют несколько разновидностей конструкции.

Плюсы и минусы электрического пола

Система теплых электрических полов снискала популярность, в пользу конструкции – положительные отзывы, прекрасные эксплуатационные характеристики.

Основные достоинства электрического пола в бане своими руками:

• Универсальность применения.
• Укладка под любой материал.
• Эстетичность.
• Доступна настройка температуры, возможность задать определенное время включения.
• Используется как основной и вспомогательный вариант отопления.
• Не требуется большого опыта и знаний.
• Длительность эксплуатации.
• Равномерное прогревание поверхности.
• На выявление неисправности требуется минимум времени.
• Функционирование системы не требует дополнительного оборудования.
• Температура нагревательного элемента не высока, что отражается на безопасности.

Независимо от преимуществ конструкции, у пола имеются ощутимые минусы:

• Высокая стоимость использования, что повышает расход электричества.
• Повышенная опасность поражения током, этот момент следует учитывать во влажных помещениях.
• Дополнительные траты на подключение УЗО, создание надежного заземления.
• Создание электромагнитного поля, которое негативно влияет на здоровье.
• Использование приводит к порче основного покрытия, деревянного.

Особенности укладки под плитку электрического пола в моечные бани:

• При укладке высота пола увеличивается.
• Наличие мощной электропроводки.
• Трудоемкость монтажа.
• Возникновение трудностей при ремонте – потребуется демонтаж всего пола.

Как выбрать электрический пол для бани

Из существующих систем, следует выбрать электрический. Если нет знаний, как сделать теплый пол в бане, рекомендуется воспользоваться вариантами:

• ИК пленка
• Аморфная лента
• Нагревательный кабель.

Лучше сделать акцент на выборе напольного покрытия. Не имеет смысла монтаж теплого пола, если над ним – доски. Предпочтительно выбирать покрытие на минеральной основе. Перед покупкой следует изучить, как правильно выбрать материал основы, а также учесть противоскользящие свойства покрытия. Материал разрешен к применению на покрытиях с уклоном во влажных помещениях, с возможностью ходить босиком.

Виды электрического пола в бане

По виду используемого обогрева в моечной, различают электрические теплые пол в бане:

• С конвекцией.

Кабельные системы теплого пола в бане – это нагреватели в матах и кабели. Их применение дает возможность прогревать помещение равномерно, а параметры температур напольного покрытия будет чуть выше показателей воздуха в помещении. Выпуск – в бутах, матах. Бывают 1 и 2-жильными.

• Созданы по принципу работы инфракрасного излучения.

 В основе пленочные материалы и стержневые карбоновые полы, выполненные в форме конструкции электрического теплого пола в помещении. Компоненты – графитово-полимерные стержни, встроенные в двойном слое изоляционного материала, соединенными 2 питающими шинами в параллельном сечении. Преимущества – выше скорость нагревания, экономия электричества по сравнению с конвекционными аналогами. Особенность – способ передачи тепла. Большая часть – излучение.

•  Аморфное покрытие.

Уникальность – экстремально быстрое охлаждение. Форма выпуска – рулонный материал, маты. Если требуется сделать теплый электрический пол в бане своими руками, то некоторые производители рекомендует использовать именно маты. Стяжка не обязательна.

При выполнении монтажа электрических теплых полов, есть несколько способов проведения работ:

• На стяжку или плиточный клей. Подойдет для стержневых и кабельных систем электрического теплого пола. Рекомендовано проводить работы во время ремонта и строительства.
• Без стяжки. Система располагается под финишным напольным покрытием. Способ применим для пленочных полов, которые прокладываются при текущем косметическом ремонте.

Теплые полы в стяжке

Прежде чем узнать, как сделать конструкцию электрического теплого пола в моечные бани своими руками, рекомендуется определиться с основой и способом монтажа. Перед началом следует посмотреть видео «как монтировать теплый пол в бане электрический» или обратиться к специалисту.

Есть несколько вариантов установки, среди них – в стяжке. При выборе варианта монтажа в стяжке, исключается попадание воды на нагревательные элементы. Здесь применимы нагревательные маты и кабель. Они укладываются в стяжку. Принцип отопления сводится к тому, что ток идет по кабелю, вырабатывающему тепловую энергию. Выбор нагревательного элемента основан на количестве жил (две или одна).

Современный вариант – жидкостный электрический теплый пол. В трубке отсутствует циркуляция водяного контура. В подогреве участвуют проложенные электрические кабели. Конструкция безопасна.

Теплые полы под плитку

Если стяжка сделана, то доступен вариант монтажа электрического теплого пола под плитку. Нагревательный контур будет расположен в плиточном клее. Сделать пол просто, но его электробезопасность снижается. В технологии укладки есть нюансы, которые учитываются при выполнении работ.

Нагревательный контур малого диаметра. Используются специальные кабели с минимальными значениями. Остается подобрать вариант пола (нагревательный мат, стержневой, из аморфно-металлических лент), чтобы толщина нагревателя достигала несколько миллиметров.

При укладке пленочного ИК применима биметаллическая лента. Этот способ обогрева редко встречается в бане.

Как сделать электрический теплый пол в бане своими руками

На начальном этапе формируется основание с правильным уклоном для слива воды. От успешности проведенных работ будет зависеть качество укладки:

• Теплоизоляции.
• Нагревателей.
•  Напольного покрытия.

Минимальное значение допустимого уклона – 20 мм. Уклон делается к стене. При этом исключены работы с чашеобразной поверхностью с наличием проблем при фиксации последующих элементов.

Вдоль стены формируется желоб с уклоном. Наклон желоба перпендикулярен общей величине наклона. Желоб закрывается решеткой. Общая толщина от уровня грунта до поверхности пола – 23 см.

[adrotate group=»5″]

Подготовка к заливке и установка маяков

Перед заливкой следует установить маяки. Расстояние – до 1.5 м. По параметрам ширины поверхности 3 м, допускается выставление 1 маяка в центре, по 2 по сторонам на расстоянии 100 см.

 При помощи маяков выдерживается требуемый угол наклона.

По периметру стен крепится демпферная лента с параметрами толщины до 1 см и высотой 20 см.

Стяжка

Наклонная поверхность заливается полусухой стяжкой. Параметры объема бетонной смеси рассчитывают в зависимости от размеров помещения и толщины стяжки. Соотношение воды и цемента – 0. 45.

При армировании пленочного теплого пола используется стальная фибра.

За счет применения дисперсного армирования, на порядок увеличивается прочность финишного покрытия, поскольку сцепление происходит по всему объему раствора, а не в локальном расположении, как при использовании арматуры.

Объемные параметры фибры для электрического теплого пола зависят от разновидности волокон стали, маркируются производителем на упаковке.

По консистенции полусухая стяжка напоминает влажный песок, при сжимании в ладони, жидкость не выходит.

Использование смеси позволяет лучше удерживать форму и быстрее набрать прочность. После заливки потребуется технологический перерыв в работе для полноценного цикла, вплоть до затвердения цемента.

Если толщина стяжки системы теплого электрического пола 5 см, потребуется 1 месяц.

Укладка теплоизолятора

Для укладки теплоизолятора, чтобы сделать электрический пол потребуется пенополимер твердый с параметрами прочности 2 кг/см3. По техническим свойствам оптимальный вариант – использование экструдированного пенополистирола с параметрами толщины до 30 мм. Укладка – в несколько слоев, с разбежкой. Стыки проклеить скотчем.

 Обустройство желоба для стока воды

Легкий вариант устройства желоба под теплый электрический пол – его прокладка вдоль стен, в канализационный трубопровод ПВХ, с диаметром до 10 см, с наличием продольного разреза.

Для герметичности соединения «стена-труба-теплоизолятор» применяется водостойкий герметик, в основе которого силикон.

Планирование и укладка нагревательных матов

Потребуются нагревательные маты с аморфной лентой с параметрами: ширина до 1 м, длина – 0.5-6 м, величина шага – 0.5 м.

Мощность нагревателей электрического пола своими руками во влажных помещениях – 150 вт/м2.

Все необходимое для укладки нагревателей конструкции теплого электрического пола покупается заранее, чертится схема расположения нагревателей на полу. Когда парилка отнесена в отдельное помещение от моечной бани, то, чтобы исключить эффект «запирания тела», внутри прокладывается отдельный контур.

Соблюдение требований предполагает придерживаться ограничений.

Расположение нагревательных полос – снизу, сетка – в верхней части. Для фиксации применяется скотч.

После выполнения работ, проверяется работа конструкции. Рекомендуется ее включение на 10 минут. Если прогревание всех полос равномерно, то приступайте к наклеиванию декора.

Приклеивание декоративного покрытия

Вне зависимости от используемого декоративного покрытия, его приклеивание начинается от желоба.

Даже при наличии незначительного уклона, за счет действия по схеме, будет исключена возможность сползания плиток.

Параметры толщины клея рекомендуют выдерживать в соответствие с толщиной плитки. Это способствует полноценному заполнению под плиточные пространства, и предупредит образование пустот.

Крупногабаритная плитка предпочтительна к наклеиванию на маты аморфного теплого пола в бане, так как за счет их использования удается равномерно распределять нагрузку на нагреватели.

При покрытии плиткой используется бесшовная технология. Предпочтительно использовать керамогранит за счет присутствия ровных граней и прочих технических параметров.

Финишные работы

После того как клей застынет, начинается обрезка демпферной ленты чуть ниже уровня расположения плитки. Ложбина, образовавшаяся в ходе обрезки, заливается герметиком.

Рекомендуется дополнительная обработка силиконовым составом щелей между плитками. Даже если они минимальны, при тщательном втирании силикона, ликвидируются будущие протечки.

Меры безопасности при монтаже электрического теплого пола в бане

Укладка электрического теплого пола в бане требует неукоснительного соблюдения правил ТБ. Баня – влажное помещение.

Правила:

• Монтаж не делается под мебель/ крупногабаритные предметы, мешающие хорошему теплообмену. В противном случае, перегрев нагревателя высоко вероятен.
• При заливке стяжки, важно чтобы отсутствовали пустоты.
• Для быстрой замены термодатчика, он помещается в специально предназначенную гофру.
• Укладка нагревательного кабеля осуществляется с наличием подключения к заземлению.
•  Установка УЗО на электрощитке.
• Потребуется терморегулятор с защитой от влажности.

Оптимальное решение для бани – установка пленочного пола, поскольку для его работы хватит подключения к электропитанию, в угоду конструкции – простота при монтаже. При значительной стоимости электроэнергии, вариант ИК системы смотрится выгодно и практично, так как система не активна постоянно.

 Выбор системы теплого пола – индивидуален: каждый владелец самостоятельно определяется с конструкцией, учитывая особенности и финансовые возможности. Ориентир – предпочтения, бюджет, прочность фундамента и особенности планировки.

Лучший электрический пол с подогревом для кафельных и каменных полов

Когда речь идет о напольном отоплении, гораздо чаще нагревают кафельные или каменные полы, чем деревянные, ковровые или виниловые. Для этого есть веская причина, так что вы можете себе представить, почему это самый популярный вопрос… Итак, вы можете себе представить, почему один из самых популярных вопросов, который нам задают, это «Какая система подогрева пола лучше для кафельного или каменного пола?»

Раньше вы полностью обязуетесь купить систему подогрева пола , поверх которой будет уложен красивый кафельный или каменный пол, прочитайте этот пост в блоге. Он содержит несколько полезных советов и то, что следует учитывать, прежде чем идти полным ходом, и это может сэкономить вам время, деньги и раздражение.

Если у вас сейчас нет 4 минут и 23 секунд, чтобы дочитать до конца, добавьте страницу в закладки и вернитесь позже. Кроме того, свяжитесь с нами через нашу контактную страницу, и один из наших сотрудников будет готов ответить на любые ваши вопросы.

В чем преимущества установки теплых полов?

Существует так много причин, по которым установка напольного отопления имеет смысл. Независимо от того, электрический это или водяной теплый пол, они оба обеспечивают неоспоримые преимущества. Мы не будем вдаваться во все подробности, потому что мы подробно рассмотрели их в других статьях нашего обогревающего блога. Тем не менее, вот несколько основных преимуществ, которые помогут вам почувствовать вкус:

Комфортное тепло:  В отличие от традиционного центрального отопления, теплые полы помогают удерживать влажность в воздухе, а затем тепло распределяется равномерно по помещению, создавая более комфортное тепло.

Чистый дизайн:  Без радиаторов на стенах нет ограничений на размещение мебели, что дает вам больше свободы в дизайне.

Зональный контроль:  Создавая зоны обогрева с подогревом пола, вы экономите энергию, поскольку обогреваете только нужную комнату, а не весь дом.

Более высокая эффективность:  Например, электрический теплый пол работает при гораздо более низких температурах и на 100% эффективен в момент использования. Каждый джоуль оплаченной энергии используется именно там, где это необходимо.

Экологические сертификаты:  Напольное отопление потребляет меньше энергии, чем традиционные системы. В частности, в расчетах SAP 10, которые скоро будут выпущены, предпочтение отдается электрическому отоплению. Почему? Потому что электричество производит гораздо меньше выбросов углерода по сравнению с газовыми альтернативами.

Польза для здоровья:  Да. Пол с подогревом также может помочь создать более здоровую окружающую среду, которая принесет пользу вашему здоровью. Хотите знать, почему? Прочтите сообщение в блоге «Может ли пол с подогревом улучшить ваше здоровье?».

Какую плитку лучше всего использовать для теплых полов

Одним из основных преимуществ использования кафельной плитки для теплых полов является то, что они являются великолепным естественным проводником тепла, а комфортное тепло распространяется равномерно и быстро, а это значит, меньше шансов получить холодные пятна в комнате. Роскошная плитка придает изюминку любой комнате, и существует множество вариантов.

Фарфоровая и керамическая плитка являются наиболее популярными типами напольной плитки и во многих случаях более доступными по сравнению с каменной напольной плиткой. Толщина плитки мало влияет на теплоотдачу, но иногда более толстая отделка (до 20 мм) может увеличить время нагрева во время передачи тепла, но также будет удерживать тепло дольше. Большинство напольных плиток для внутренних помещений имеют толщину примерно 10–12 мм, что идеально подходит для полов с подогревом.

Если вы думаете о выборе природного камня, подавляющее большинство поставщиков камня скажут, какие варианты лучше всего подходят для напольного отопления, но вот несколько примеров: 9№ 0003

• Известняк: обеспечивает великолепную вневременную отделку.
• Мрамор: доступный в различных толщинах, мрамор является отличным проводником тепла.
• Сланец: идеален для полов с подогревом, так как является одним из лучших проводников тепла в категории натурального камня.

Какая электрическая система обогрева полов лучше всего подходит для кафельных или каменных полов?

Есть несколько вещей, которые помогут вам составить свое мнение о том, какая система напольного отопления будет лучшей для вашего проекта.

Чем опасны плиточные или каменные полы?

Основной риск при работе с кафельным или каменным полом – это растрескивание самой плитки или зашпаклеванных швов. Причинами этого могут быть колебания температуры плитки и/или основания из-за циклов нагрева и охлаждения и даже из-за сезонных изменений температуры. №

Еще один риск при укладке кафельного пола на пол с подогревом – это риск случайного зацепления нагревательного кабеля шпателем при нанесении клея, готового к укладке плитки.

Наконец, вы должны убедиться, что черный пол, на который вы устанавливаете напольное отопление, ровный. Это особенно важно для обеспечения равномерного распределения тепла и отсутствия влияния разной толщины клеевого покрытия.

Вы можете уменьшить эти факторы риска, убедившись, что ваш установщик использует эластичный клей для плитки на цементной основе и затирку, а также что они предусмотрели надлежащие условия для расширения и сжатия (деформационные швы).

Что насчет системы подогрева пола?

Системы обогрева и развязки

Более поздней инновацией в области электрического подогрева пола является мембранная система обогрева и развязки. Эти типы систем выпускаются такими брендами, как Schluter, Warmup и нами. Разделительная мембрана была разработана для предотвращения растрескивания, подъема и расслаивания кафельных полов. Мембрана действует как развязывающий слой, позволяя поверхности плитки двигаться независимо от подложки. Это помогает смягчить любое потенциальное повреждение кафельного пола, вызванное расширением и сжатием, и в то же время удерживает нагревательный кабель на месте с помощью углублений (или шпилек). То, как нагревательный кабель удерживается на месте развязывающей мембраной, может различаться в зависимости от марки.

Эти системы обогрева и развязки позволяют также изменять мощность обогрева за счет изменения расстояния между нагревательными кабелями. Например, при использовании системы ThermoSphere Membrane вы можете использовать расстояние между двумя лунками для выходной мощности 195 Вт/м2 (идеально подходит для влажных помещений) или расстояние между тремя лунками для выходной мощности 130 Вт/м2 (идеально подходит для хорошо изолированных зданий). ).

Еще одно большое преимущество системы обогрева и развязки — защита нагревательного кабеля. Это связано с тем, что нагревательный кабель зажат между углублениями (или шпильками), что сводит к минимуму любые потенциальные повреждения, вызванные тяжелой рукой, использующей мастерок.

Наконец, большинство нагревательных и развязывающих систем обладают гидроизоляционными свойствами, а в сочетании с комплектами для заливки они защищают основание от воды, что делает их идеальными для влажных помещений.

Системы сетчатых матов (нагревательных матов)

Традиционные системы сетчатых матов, такие как нагревательные маты Heat Mat, маты ECOFLOOR от Flexel, система StickyMat от Warmup и наша собственная сетка ThermoSphere Mesh, подходят для отделки полов из плитки и камня. Эти типы систем существуют дольше, чем их родственники с нагревательной и развязывающей мембраной.

Большинство этих типов систем нагревательных матов устанавливаются проводами вверх. Нагревательный кабель предварительно проложен поверх сетки, и здесь кроется потенциальная проблема для установщика. При нанесении гибкого клея для плитки (или выравнивающей смеси) на сетчатый мат системы теплого пола существует более высокий риск повреждения греющего кабеля шпателем (если не соблюдать осторожность). Малейшее повреждение может привести к выходу из строя системы теплого пола как при первом включении, так и в последующие годы. Чтобы уменьшить этот риск, ищите сетчатые системы, которые устанавливаются проводами вниз, чтобы сетка лучше защищала нагревательный кабель от случайного повреждения.

Еще один важный момент

Вы найдете множество магазинов плитки, предлагающих электрические теплые полы, и они могут посоветовать вам различные системы, тепловые мощности и любые аксессуары (например, изоляцию), которые вам понадобятся для вашего проекта. Если вы хотите узнать больше о подогреве полов и влажных помещениях, ознакомьтесь с разделом «Почему электрические теплые полы идеально подходят для влажных помещений…»

Надеюсь, эта запись в блоге дала вам несколько советов, когда речь идет о напольном отоплении и кафельных полах и не не забывайте, что наша команда готова помочь ответить на любые дополнительные вопросы, которые могут у вас возникнуть. Просто перейдите на страницу свяжитесь с нами , чтобы начать разговор.

прокладка и монтаж своими руками

Отопление и сохранение тепла в жилом помещении – актуальный вопрос на сегодняшний день. Поверхность пола кухни, ванной, санузла или прихожей чаще всего представляет собой прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол является приемлемым методом решения этой проблемы. Установить теплые полы самостоятельно несложно, если знать основные приемы укладки под плитку нагревательных элементов.

Содержание

• 1 Каковы варианты
• 2 Подготовка поверхности
  • 2.1 Термическая изоляция поверхности
• 3 Разработка схемы
• 4 Расчет материала
• 5 Чек. датчик
• 7 Установка кабеля или мата
• 8 Заливка стяжки и укладка плитки

Возможные варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении в любом случае.

Устройство электрического пола может быть нескольких видов:

• кабель;
• пленка;
• нагревательные маты;
• стержень.

При кабельном способе монтаж электрических теплых полов под плитку заключается в прокладке нагревательного резистивного кабеля, который крепится специальными клипсами на планках. Более дешевым кабелем является одножильный кабель, но чаще используется двухжильный кабель, обладающий высокой надежностью. Иногда применяют кабель с полимерной матрицей между двумя проводниками, выделяющими тепло.

Вы можете купить готовые комплекты для этого способа обогрева, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплектов может даже содержать инструменты. Экономнее самостоятельно подобрать элементы отопления и установить теплый пол своими руками.

Инфракрасный пленочный метод — дорогой, но самый безопасный метод, при котором используется гибкая полимерная ткань со встроенными инфракрасными нагревательными элементами.

Инфракрасный пленочный теплый пол

Нагревательные маты состоят из монтажной сетки с прикрепленным к ней кабелем. Их укладка не требует использования заливки бетонной смеси, что увеличивает нагрузку на потолок и уменьшает высоту потолка. Метод прост в установке, поэтому он очень популярен. Окончательный выбор теплого пола под плитку связан с расчетом оптимальной теплоотдачи. В этом случае расчет теплопроизводительности матов намного проще, чем длины нагревательных кабелей.

В стержневом методе используются последовательно соединенные угольные стержни. В монтажный комплект входят стержневые маты, провода и соединительные комплекты, а остальные элементы (термостат, теплоизоляция, битумная изоляция, скотч и т.д.) покупаются отдельно.

Подготовка поверхности

Технология монтажа теплых полов требует тщательной подготовки поверхности перед укладкой нагревательных элементов. Нагревательные маты или кабели можно укладывать только на чистый и ровный пол без выступов и трещин. Можно использовать грунтовку, бетонную стяжку или наливной пол.

Теплоизоляция поверхности

Для минимизации потерь тепла и достижения эффективного обогрева помещения при подготовке используется слой теплоизоляции. В зависимости от требуемой толщины утеплителя используются следующие материалы:

• Пенопласт;
• пенополистирол;
• пенополистирол фольгированный.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами применять толстые изоляционные материалы до 100 мм (например, пенопласт и пенополистирол). Для тонкого слоя изоляции используйте фольгу с фольгированным покрытием (отражающая поверхность фольги должна быть направлена ​​вверх). Все стыки и швы герметизируются фольгированным скотчем. Теплый пол под плитку в ванной дополнительно оборудован слоем гидроизоляции.

Разработка схемы

Перед монтажом системы отопления необходимо разработать план-схему на бумаге. В нем выделены буферные зоны с массивной мебелью, техникой, батареями отопления и трубами. Отопительные системы нельзя прокладывать под мебелью или бытовой техникой, так как это создает дополнительную нагрузку на кабель (кабель перегревается, так как тепло не может уйти вверх).

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечены контуры будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Также необходимо сделать отступ от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не менее 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно спроектированная схема уменьшит затраты на покупку системы обогрева и защитит кабель от перегрева.

Расчет материала

Требуемая удельная мощность кабеля рассчитывается исходя из площади пола, которую будет покрывать система отопления. Перед закупкой материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все замеры можно сделать с помощью компьютерной программы, а можно воспользоваться услугами продавца-консультанта. Самостоятельно рассчитать длину кабеля можно, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив результат на мощность кабеля.

В зависимости от характеристик помещения потребляемая мощность электрического пола может составлять от 100 до 180 Вт/м². Для сухого отапливаемого помещения, обогреваемого от другого источника, потребуется до 120 Вт/м². Если влажность высокая, т.е. в ванной используется до 150 Вт/м². На балконе, лоджии или в неотапливаемом помещении мощность может достигать 180 Вт/м². Теплый пол под плитку может быть основным источником тепла, это влияет на удельную мощность отапливаемого помещения.

Шаг прокладки кабеля рассчитывается следующим образом: требуемую удельную мощность нагрева умножить на 100 и разделить на мощность кабеля. Расчеты сделаны таким образом, чтобы в дальнейшем не перерезать кабель (это категорически запрещено). При использовании одножильного провода необходимо учитывать, что его конец должен возвращаться к началу монтажа, тем самым увеличивая его длину. Для укладки нагревательных матов шаг кабеля рассчитывать не нужно. Мощность системы рассчитывается по площади обогрева.

Проверка электропроводки

Электрический теплый пол под плитку требует большого энергопотребления. Перед его установкой необходимо проверить, подходит ли существующая проводка для новой нагрузки. Если при расчете сечения кабеля обнаруживается, что диаметр жилы не соответствует требованиям, его заменяют. Запрещается подключать систему отопления к розетке. Оптимальный вариант – провести дополнительную линию электропроводки к распределительному щиту.

При проектировании электропроводки учитывается мощность бытовых электроприборов. Если потребляемая мощность превышает 2 кВт, они должны быть подключены к отдельным блокам предохранителей. Для защиты электрической изоляции используется устройство УЗО, срабатывающее при номинальном токе до 30 мА. Заземляющие проводники, соединенные с крупными металлическими предметами, применяют в помещениях с повышенной влажностью.

Монтаж датчика температуры

Особое внимание следует уделить правилам подключения регулятора температуры и датчика температуры. Термостат является блоком управления электрическим полом и обрабатывает информацию от датчика температуры, а также включает и выключает отопление. Регулятор может быть программируемым или без заданной программы; крепится на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с системой отопления, помещается в гофрированную трубку и специальную трубу. Провод от термостата подключается к термодатчику, расположенному на расстоянии до 40 см от стены между витками кабеля. Трубопровод должен быть уложен без перегибов; его край соединения с системой отопления изолирован герметиком для предотвращения проникновения раствора, используемого в стяжке. Датчик температуры также должен быть установлен в гофрированной втулке, чтобы обеспечить доступ к нему в случае необходимости ремонта.

Монтаж кабеля или термомата

Прежде чем приступить к монтажу кабеля теплого пола, необходимо измерить сопротивление кабеля. Кабель укладывается петлей на расчетном расстоянии (не менее 10 см) с помощью специальной фиксирующей ленты. Иногда устанавливается армирующая сетка, к которой трос крепится пластиковыми хомутами. Для укрепления кабельной змейки можно использовать монтажные планки с отверстиями. Необходимо оставить до 20 см расстояния от стен.

При монтаже одножильного кабеля необходимо его конец подвести к исходному месту прокладки, не пересекая другие витки. В двухжильном кабеле один провод служит источником тепла, второй замыкает цепь, поэтому конец кабеля выполнен соединительной муфтой. Кабель укладывается после подготовки поверхности, укладки теплоизоляции (и гидроизоляции при необходимости) и небольшого слоя бетонной стяжки. Иногда кабель укладывают прямо в бетонную стяжку. Сборка контура поверхности нагрева производится перпендикулярно стене, на которой расположен термостат.

Сетчатые термоматы состоят из тонкого троса, прикрепленного к сетке из стекловолокна. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их на плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, которые имеют самоклеящуюся нижнюю поверхность, которую достаточно прижать к полу для надежной фиксации. Маты с эластичной основой могут быть натянуты для сложной конфигурации схемы отопления.

Нагревательные маты проще в установке, чем кабельные нагревательные маты: нет необходимости рассчитывать шаг между витками, нет перегибов кабеля.
