Водяной теплый пол своими руками
Водяной теплый пол своими руками
Водяной теплый пол — это достойная замена обычному радиаторному отоплению. Расходы на его установку, по сравнению с другими видами теплого пола, например, с электрическим несколько больше, зато эти средства вполне оправдывают себя в процессе эксплуатации. О всех плюсах и минусах водяного теплого пола своими руками вы можете прочесть на странице «Выбор теплого пола», на этой же странице мы перейдем непосредственно к его монтажу, который состоит из нескольких этапов:
Установка коллекторного шкафа
Определяем место расположения коллектора и устанавливаем для него специальный коллекторный шкаф, приблизительные размеры которого 60х40х12. Внутри коллекторного шкафа будет происходить стыковка нагревательных труб с остальным теплоснабжением дома. Также внутри него будут установлены элементы, регулирующие подачу воды и тд.
Для установки коллекторного шкафа необходимо наметить его размеры на стене и добавить 1-1,5 см зазора со всех сторон, после чего прорезать
болгаркой с кругом для бетона по намеченным линиям прорези.
Это немножко пыльная процедура, но зато края ниши под коробку для коллектора будут аккуратнее; потом берется перфоратор, желательно по мощнее, и выдалбливается сама ниша, в которую устанавливается шкаф. Если у вас нет болгарки и перфоратора, тогда берутся защитные перчатки, очки, зубило, молоток и ниша выдалбливается при помощи этих инструментов и «такой-то матери»!!!
Сборка коллекторного шкафа
Итак, коллекторный шкаф установлен, заводим в него трубу, обеспечивающую подачу горячей воды из котла и обратку — это труба, в которую возвращается наша вода, поданная первой трубой, отдавшая тепло стяжке и остывшая. Далее она поступает опять в котел, нагревается и переходит снова в первую трубу, подающую горячую воду (подачу) при помощи циркуляционного насоса, который обеспечивает бесперебойную подачу воды. На подачу и обратку нужно установить запорные вентили.
При необходимости, закрыв оба вентиля, мы отсоединим нашу комнату от общей отопительной системы дома или квартиры в случае непредвиденного повреждения водяного теплого пола, его ремонта или просто в целях экономии.
Компрессионным фитингом производится соединение металлического вентиля с пластиковой трубой. Далее устанавливаем коллектор- это блестящая трубка, похожая на непонятный духовой инструмент, имеющая несколько боковых выходов. Также коллектор имеет главный вход и выход. Главный вход подключается к вентилю, а на выход ставится тройник, к которому с одной стороны присоединяется сливной кран, а с другой автоматический воздухоотводчик, через который удаляются пузырьки воздуха, попавшие в систему отопления. В случае непредвиденного ремонта
можно будет слить воду через сливной кран. К боковым выходам коллектора будут подключены трубы (контура) нашего теплого пола, соединяющиеся компрессионными фитингами.
Также к колектору можно подсоединить водяную систему ТЕПЛОГО ПЛИНТУСА
Подготовка помещения
В помещении, в котором планируется укладка водяного теплого пола своими руками, производятся разметки площади с учётом температурных расширений стяжки при нагревании. Если черновой пол не ровный, следует выровнять цементным раствором углубления, предварительно прогрунтовав его грунтовкой для минеральных поверхностей, или сделать предварительную стяжку основания, так как высотные перепады площади на один змеевик не должны превышать 0,5-0,7 см.
На полу, имеющему грунтовое основание, производят гидроизоляцию.
Теплоизоляция
Для того, чтобы теплопотери свести к нулю необходимо использовать в качестве подложки под трубы пенопласт, пенополистирол фольгированный или пеноплекс. При помощи этих материалов трубы водяного теплого пола не будут прогревать черновой пол и тепло будет стремительно идти вверх, прогревая нашу комнату. Перед теплоизоляцией предварительно прокладываем пароизоляцию, то есть полиэтиленовую пленку, которая защитит утеплитель от влаги. Пленку раскладывают внахлест на 10 -15см и приклеивают стыки скотчем. Укладываем вдоль стен демпферную ленту, которая должна выступать над проэктируемой высотой пола на 2-3 см. Демпферная лента-это полоса из вспененного полимера, толщина которого 0,5см и ширина 12-18 см, которая компенсирует термические расширения стяжки. Теперь прокладываем теплоизоляцию. При холодном перекрытии или когда нижнее помещение не отапливается, (например подвал),рекомендуемый слой теплоизоляции не менее 5 см.
На меж этажное перекрытие достаточно 2см. Рекомендуемая плотность материала — превышающая 25 кг на 1м3. Очень удобно для этих целей использовать фольгинированный (покрытый алюминиевой фольгой) плитный полистирол с толщиной 3 см, так как его поверхность имеет специальные пазы для крепления труб диаметром 16, 17, 18 см. Его нижняя поверхность имеет рельеф, который способствует сглаживанию неровностей и увеличивает звукоизоляцию.
Укладка труб
Лучше использовать трубы, сделанные из поперечно сшитого полиэтилена, с высокой плотностью (PE-Х) или металлопласта.
Если вы используете профильные теплоизоляционные плиты, то вам достаточно зафиксировать трубы в специальных пазах одним только нажатием на них. Но если вы используете другой тип теплоизоляции, тогда прекрасный вариант — это уложить армированную сетку с сечением проволоки 3 мм и размерами ячеек 10×10 см, которая помимо усиления стяжки, сделает еще одно полезное дело — к ней можно привязать трубы нашего теплого пола проволочками или крепежными хомутами, но не сильно плотно, так как при нагреве трубы могут деформироваться из за различного теплового расширения материалов (самой трубы и проволоки).
Также можно купить специальные клипсы или крепежные ленты, которыми крепятся трубы непосредственно на слое теплоизоляции. Крепление труб производится с шагом в 1 метр. Схемы, по которым укладываются трубы разнообразные и в народе имеют разные названия: змейки, двойные змейки, улитки, зигзаги, спираль со смещенным центром и т.д., вы можете выбрать любой, который вам удобнее, я же остановлюсь на двух самых распространенных способах укладки труб для водяного теплого пола своими руками.

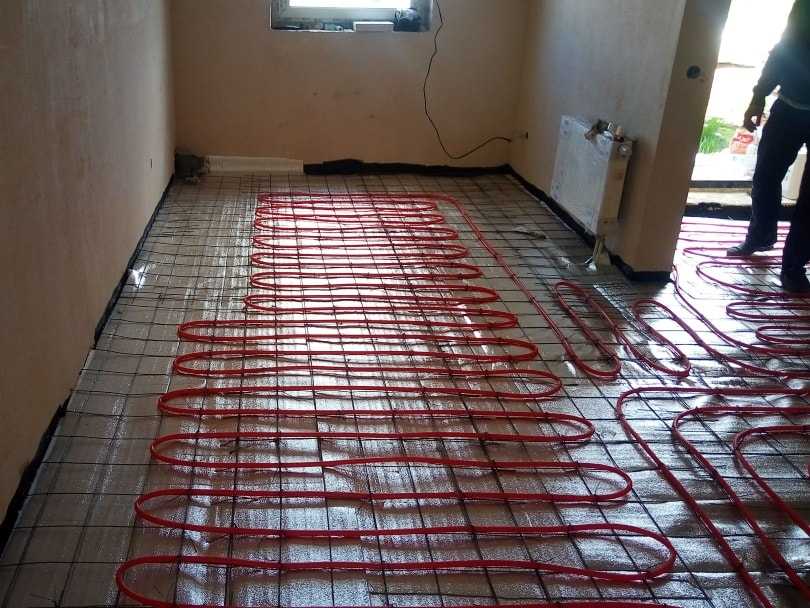

1 укладка труб теплого водяного пола в виде змейки.
Этот способ демонстрирует укладку труб друг возле друга в виде змейки, его еще называют параллельным. Он хорошо подходит для помещений небольшой и средней площади и укладывать его лучше со стороны окон или стен, выходящих наружу дома, так как на входе трубы будет находиться самая большая температура.
2 Спиральная укладка труб водяного теплого пола своими руками (в виде улитки)
Этот способ лучше применять в местах с повышенным теплопотреблением или в помещениях с большой площадью м2.
Большое приемущество этого способа заключается в том, что когда одна труба охлаждается — другая компенсирует ее нагрев, благодаря тому, что подающая и возвратная трубы (подача и обратка) идут параллельно друг другу. Шаг укладки труб спиральным способом от 10 до 30 см. То есть, по основной площади комнаты устанавливается расстояние 30 см, а в местах больших теплопотерь (входные двери, окна) сокращается шаг укладки до 15 см. Когда трубы проходят возле стен, то минимальное расстояние между ними не должно превышать 8 см.
Подключение
После того, как вы проложили трубы тем способом, который вам предпочтительней, и зафиксировали их любым из вышеперечисленных способов — один конец трубы присоединяют к подающему коллектору, а другой — к возвратному. Если комната большая, то делается несколько контуров (таких петель) и коллекторы соответственно подбираются с нужным количеством входов (выходов). Желательно, чтобы каждая петля состояла из цельного куска трубы, потому что дополнительные соединения увеличивают риск протечек.
Так же необходимо произвести деформационный шов в том случае, если длина вашей комнаты больше 7-8 метров. Этот шов необходим для компенсации тепловых расширений и изготовить его можно из такой же демпферной ленты, которая раннее нами уже использовалась. Температурные швы должны разделять каждый контур, если конечно он не один. В том случае, когда температурные компенсационные швы проходят через трубы теплого пола (подачу или обратку), на те трубы необходимо предварительно одеть защитную гофру длиной 40-50 см. Если вы забыли сделать это при укладке труб — это можно сделать и перед прокладыванием температурного шва, разрезав гофру поперек с одной стороны и надеть разрезом вниз на трубу в том месте, где будет проходить температурный шов.
Проверка системы водяного тёплого пола своими руками
Каждый контур нужно по очереди наполнить водой через его коллектор, чтобы из него полностью вышел воздух. С этой целью на каждом контуре открывают расходометры и регулирующие краны.
Во время проверки системы автоматические воздухоотводчики должны быть полностью закрыты. Воздух нужно спускать через сливные вентили.
Если вы монтируете водяной теплый пол своими руками, используя трубы из металлопластика, то систему нужно проверить холодной водой, с давлением в 6 бар за 1 сутки. Если подаваемое давление на входе равно давлению на выходе, значит всё хорошо и вы всё сделали правильно.
PE-X трубы (полиэтиленовые) проходят проверку немного другим способом. Систему нагружают давлением, в 2 раза большим его рабочего показателя. Давление в трубах при этом начинает снижаться. Через 30 минут его восстанавливают, а затем повторяют процедуру еще 2 раза.
Через 90 минут, после последней процедуры систему оставляют в покое на сутки. Если за этот период давление в системе не снизится больше, чем на 1.5 бар, и трубы не дадут протечек, значит проверка прошла успешно.
Затем систему проверяют на термоустойчивость. Теплые полы в течение 30 минут прогревают до +85°, при этом проверяют герметичность трубок и соединения, особенно это касается цангового.
При необходимости, их следует подтянуть. Чтобы снять напряжение, систему необходимо прогреть. После остывания труб, заливается бетонная стяжка, но об этом чуть позже, давайте пока представим, что наш водяной теплый пол своими руками готов, и нам необходимо регулировать комнатную температуру.
Регулировка температуры водяного теплого пола
Для этого используются два распространенных варианта:
1) самый простой и распространенный вариант — это регулировка подачи горячей воды с помощью вентилей на выходах коллектора, чем меньше подача, тем меньше температура в комнате и наоборот. Для начала обычно комната прогревается, а потом подача горячей воды уменьшается и держится определенная температура.
2) с помощью автоматики, специально разработанной для водяного теплого пола.
Автоматика вмещает в себя два блока, первый — это электрический вентиль, установленный перед коллектором и его суть заключается в открытии и закрытии подачи горячей воды.
Он управляет сервомотором вентиля, также терморегулятор может иметь дополнительный датчик. Второй блок содержит электронный терморегулятор, крепящийся на внутренней части стены,
встроенный в стяжку. Вы даете терморегулятору установку температуры и он соблюдает ее, воздействуя на электрический вентиль на основе показаний своих датчиков. Все просто! Очень удобная штука!!!
Стяжка для водяного теплого пола своими руками
После того, как система водяного теплого пола, установленная своими руками, прошла все испытания переходим к заливке стяжки. Ее минимальная высота должна быть не менее 3 см, а максимальная — не больше 7 см. При использовании теплоизоляционного слоя слой стяжки должен быть не менее 5 см. Рекомендуемая толщина слоя стяжки над уровнем труб — не больше 3 см. Стяжка для водяного теплого пола — это очень ответственный этап, не менее ответственный, чем сборка самого водяного теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного.
Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то в течении небольшого времени после заливки стяжки она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например плитка, тоже будет выходить из строя раньше времени.
Для таких вещей как водяной теплый пол стяжка должна быть устойчива к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое трубами водяного теплого пола. Для того, чтобы вы могли сделать себе именно такую стяжку, для вас подготовлена статья, в которой описаны всевозможные вкусные рецепты цементно-песчаных растворов конкретно для стяжки теплого пола.
Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры.
Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.
Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола
Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов
советы по выбору и установке
Содержание
- 1 Использование в системе обогрева горячей воды (водяной теплый пол)
- 1.1 Как устроен водяной теплый пол
- 1.2 Достоинства водяного теплого пола
- 1.3 Минусы системы «водяной теплый пол»
- 2 Установка водяного теплого пола своими руками
- 3 Использование в системе обогрева электрической энергии (электрический теплый пол)
- 3.
1 Как устроен электрический теплый пол - 3.2 Виды электрических теплых полов
- 3.3 Достоинства и недостатки электрического теплого пола
- 3.
- 4 Установка электрического теплого пола своими руками
- 4.1 Непосредственный монтаж
- 4.2 Выполнение стяжки пола
- 5 Видео о том, как сделать теплый пол своими руками
1 Как устроен электрический теплый полСистема «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками.
Использование в системе обогрева горячей воды (водяной теплый пол)
Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.
Как устроен водяной теплый пол
Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:
- обладают относительно маленьким сопротивлением;
- могут легко изгибаться;
- обладают хорошей теплоотдачей.
Трубопровод размещается по всему полу квартиры в цементной стяжке.
Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.
Достоинства водяного теплого пола
- трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
- теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
- при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
- в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
- и еще один немаловажный плюс. Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.
Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;Минусы системы «водяной теплый пол»
- в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
- учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
- достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.
Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.
Установка водяного теплого пола своими руками
Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.
Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида.
Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.
Использование в системе обогрева электрической энергии (электрический теплый пол)
Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.
Как устроен электрический теплый пол
Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей.
Такая конструкция обеспечивает долговечность, прочность и безопасность системы.
Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.
Виды электрических теплых полов
Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.
Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии.
Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.
Внимание! Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.
Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой. Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.
Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.
Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.
Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.
Пленочный теплый пол
Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.
Достоинства и недостатки электрического теплого пола
Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.
Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:
- температура по высоте помещения распределяется равномерно. В этом его основное отличие от водяных систем отопления, разница температуры воздуха возле пола и потолка незначительна, поскольку конвекционные потоки отсутствуют;
- можно регулировать отопление в зависимости от желания в каждой комнате;
- система «электрический теплый пол» легко монтируется и считается бюджетной;
- при правильной эксплуатации срок службы нагревательных элементов составляет несколько десятков лет;
- такой пол не крадет полезную площадь в наших и без того не очень больших квартирах и не портит интерьер;
- это отопление не создает никаких проблем и неудобств людям с заболеваниями верхних дыхательных путей, поскольку такие полы не сушат воздух и создают в доме приятный микроклимат;
- помещения, в которых установлен электрический теплый пол, быстро прогреваются.
Однако у электрического теплого пола есть и минусы:
- электрическая энергия является достаточно дорогим видом топлива. Поэтому самый значимый минус – это высокое потребление электроэнергии;
- система «электрический теплый пол» достаточно затратная покупка. Да и монтаж ее требует приобретения дополнительных элементов;
- при наличии в доме теплого электрического пола необходимо пользоваться терморегулятором, что не всегда удобно;
- под воздействием электрической отопительной системы такое покрытие, как паркет, достаточно быстро рассыхается, что сказывается на его внешнем виде;
- установка электрического пола требует замены старой проводки, так как дополнительная нагрузка довольно существенна;
- подобный вид отопления не советуют делать в больших производственных помещениях, поскольку это просто невыгодно.
Установка электрического теплого пола своими руками
Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения.
Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.
Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.
Внимание! Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.
Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.
Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.
Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.
Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.
Внимание! После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.
Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов.
Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.
Подключение теплого пола к терморегулятору
Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.
Непосредственный монтаж
После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:
- Путем установки нагревательных матов, которые представляют собой полотна. Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.
- Путем установки ленты, которая имеет крепеж для кабеля или специальной металлической сетки. При установке сетки используется хомут, который нельзя сильно затягивать. Кабель необходимо располагать «змейкой», и уделять внимание правильному расстоянию между петлями.
Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.
Выполнение стяжки пола
Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:
- При бетонной стяжке раствор состоит из песка (4 части), цемента (1 части) и воды (0,5 части). Это наиболее бюджетный вариант, но такая стяжка долго сохнет.
- Наливной пол, в свою очередь, должен иметь высоту до 10 мм, он наносится в несколько слоев. Особенно такой пол удобен в случае, если электрический кабель либо нагревательные маты устанавливаются под ламинат.
- Плиточный клей – отличный вариант, и однозначно ему нужно отдать предпочтение, если делать электрические теплые полы под плитку своими руками.
Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.
Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.
Видео о том, как сделать теплый пол своими руками
Теплый пол своими руками, технология и монтаж водяного теплого пола с видео фото
- Устройство
- Установка своими руками
- Полистирольная система водяного теплого пола
Чтобы ощутить всю прелесть уюта и уюта вашего дома, простора вам необходим теплый водяной пол, который вы легко сможете установить своими руками. Это не так просто, как кажется на первый взгляд. Если вы не знакомы с работами такого типа, лучше обратитесь к специалистам. Ну а если вы решили самостоятельно все это сделать, то эта информация для вас, разберитесь какое устройство, технология укладки и установка своими силами и фото инструкция. Смотрите также, как правильно выбрать теплый пол.
В первую очередь необходимо составить проект, затем произвести все необходимые расчеты, связанные с нагрузкой В на отопительный СТЭМ, причем, для каждого помещения в отдельности.
Оптимально рассчитать водяные контуры напольные. Всеми этими работами должны заниматься люди, имеющие опыт устройства подобных конструкций.
Опыт показывает, устройство водяного теплого пола, лучше всего подходит для построек типа дачных. В городской застройке перед вами выстраивается ряд проблем, связанных с подключением к системе центрального отопления. Это запрещено законом.
К преимуществам можно отнести то, что, эксплуатируя теплый водяной пол, Вы значительно снижаете потребление электроэнергии, а значит, снижаются денежные затраты. К тому же, электромагнитное излучение, которое мы получаем в больших количествах, вас и ваших близких обойдет стороной.
Правильно спроектированные водяные полы имеют преимущество перед полами, электрическими, так как тепло в помещении будет распределяться равномерно.
Устройство
Для каждого помещения необходимо подобрать оптимальную систему теплого пола. А их, как известно, — три.
- Установка с использованием бетонной стяжки.
- Установка без бетонной стяжки — технология наезда. Здесь немного сложнее, т.к. напольное покрытие (линолеум, плитка, ламинат и т.п.) укладывается через дополнительную гидроизоляцию (пенополиэтилен, картон) на алюминиевый лист.
- Последний тип — деревянный. Это установка теплой воды на плиты перекрытия или блоки из дерева – бревна.
Комплектная система напольных покрытий: настил из теплоизоляционного материала, металлические или пластиковые трубы, зажимная арматура, комплект муфт, контргайки для компаунда, насос, создающий давление и циркуляцию, и ограждающий элемент — бетонная стяжка и сам пол.
Монтаж своими руками
Первая технология — бетон. Он наиболее часто используется среди всех других видов. Как показывает опыт, теплые водяные полы может сделать своими руками человек, даже немного разбирающийся в сантехнике и строительстве и имеющий под рукой инструкцию по эксплуатации. Давайте разберемся с этой технологией монтажа.
То, что вам нужно. Прежде всего делаем планировку нашей комнаты. Сектор должен быть примерно 40 м 2 .В этом случае параметры, влияющие на температурные характеристики бетонной стяжки, будут смещены.
Затем укладывается на плиту перекрытия или пеноплекс в качестве теплоизоляционного материала. Теплоизоляция нужна для того, чтобы не было потерь тепла. Чтобы компенсировать тепловое расширение стяжек, стены прокладывают специальной лентой. Следующим этапом будет разводка армирующей сетки, которая представляет собой болт и фиксирующий элемент для труб.
Теперь переходим к раздаче и установке труб. Многие вопросы касались того, как сделать лучистый пол своими руками так, чтобы тепло распространялось равномерно. Это просто. Трубы можно располагать, как угодно, но в основном их располагают по спирали или змейке, смещая центр, оболочку. На фото ниже показаны основные варианты напольной укладки водопроводных труб.
После укладки трубы в свою очередь крепятся к армирующей сетке с помощью специальных хомутов на расстоянии 90-100 см.
Чтобы не напрягать, хомуты нельзя сильно затягивать. Так как при нагревании тела расширяются, следовательно, могут выйти из строя и наши трубы.
Для справки: трубы укладываются по технологии друг от друга на расстоянии 10-35 см., от стены, Напольный водопровод должен находиться на определенном расстоянии и зависит от температуры возвратной воды подполья.
Таблица значений шага укладки труб теплого полаСборка. В подающий коллектор вставьте и закрепите первый конец трубы. Затем, исходя из проекта, Прокладываем по контурам трубы и крепим их вышеописанным способом. длина спирали должна быть примерно 50-60 м. Когда вы закончите с первым контуром, вставьте конец трубы в возвратный коллектор. Коллектор должен иметь столько выводов, сколько вы собираетесь ставить контуров.
Во избежание проблем в будущем, монтаж теплого водяного пола необходимо проводить согласно инструкции. При пересечении компенсатора трубами, расположенными между контурами, применять гофрорукав или гофрированную трубу.
заканчиваем работу, связанную со сборкой и креплением фурнитуры, проверяем систему на герметичность. Для этого наполните трубку водой и создайте давление выше нормального в 1,5 раза (0,6 МПа). Было бы лучше, если бы этим тестом занимались профессионалы.
Когда прогрев воды завершен устройством пола, можно приступать к работе со стяжкой. Существует много смесей, это касается теплых полов, например, Теплолюкс-ГЛИМС — одна из рекомендуемых. При устройстве стяжки давление в трубах должно быть рабочим. В результате ваш пол поднимется на 5-7 см.
Полистирольная система водяного теплого пола
Данная система предназначена для помещений с низкими потолками, состоящая из пенополистирольных плит, в пазы которых вставлены теплораспределительные плиты.
Этапы наложения слоев в зависимости от финишного покрытия — ламинат, паркет или плитка
| 1бут. финишное покрытие (паркет, ламинат) | 1б. финишное покрытие (плитка) |
| 2бут. прокладка (пенополиэтилен, картон и др.) | 2б. Галстук сборной (ГВЛ, ЦСП и т.д.) |
| 3. Укладка труб теплого пола | 3. Укладка труб теплого пола |
| 4. Монтажные пластины из алюминия | 4. Монтажные пластины из алюминия |
| 5. Рифленая труба из полистирола | 5. Полистироловая вставная труба с пазами |
| 6. основа | 6. основа |
Таким образом, монтаж теплового водяного пола своими руками будет выполнен по следующей технологии: Укладывается утеплитель на плиту перекрытия. Нам нужно приступить к укладке угла, и в соответствии с вашим планом распределить все пенопластовые плиты в помещении. Далее эти пластины монтируются в теплораспределительную плиту. По завершении укладки плит контуры труб аккуратно вставляются в посадочные гнезда.
Теперь они будут вровень с тарелками. Тест можно проводить без галстуков. А если все в порядке, снять, временно уложить чистовую отделку пола, и сделать стяжку. Деревянный пол, система водяного отопления.
Эта технология хорошо подходит для деревянного строительства. В таком доме теплый водяной пол своими руками сделать не сложно. Между деревянными бревнами укладывается минеральная вата или пенопласт, выполняющие функцию теплоизоляции.
Можно применить модульный тип системы. Это конструкция ЦСП с уже подготовленными трубчатыми каналами.
Или, реечная система, кстати, не слишком сложная. Между плитами ДСП, предварительно прикрученными к основанию саморезами, укладываются плиты, а по контуру трубы. Ширина полос ДСП должна быть в пределах 150-300 мм. На фото подробно описана технология укладки деревянного пола и устройство водяной системы. В принципе ничего сложного, своими руками можно сделать все точно так же.
Финишный настил, укладываемый поверх алюминиевых листов, на гидроизоляционный материал.
Прежде чем приступить к укладке линолеума или ламината, по алюминиевой плите проведите гипсовую прокладку.
Таким образом вы узнаете устройство теплого водяного пола и его монтаж можно выполнить своими руками, без помощи специалистов, если вы обладаете знаниями в этой области и пользуетесь инструкцией по эксплуатации сайта ремонт квартиры со своей Руки. Оставайтесь с нами и узнавайте много полезного о ремонте. Оставьте комментарий или поделитесь своим опытом.
Видео:
Пристальный взгляд на техническое обслуживание вашей системы горячего водоснабжения — не допускайте попадания горячей воды в здание
Когда речь идет о снижении затрат на электроэнергию в большинстве зданий, система отопления помещений привлекает львиную долю внимания . Работоспособность системы горячего водоснабжения редко рассматривается до тех пор, пока не появится рекламация. И все же на водяное отопление приходится пятая часть энергии, используемой в многоквартирных домах.
Общий КПД системы отопления колеблется около 50%, а это означает, что только половина покупаемой энергии превращается в горячую воду в кране. В то время как большая часть этой напрасной энергии теряется из-за старых или неисправных котлов, почти столько же отходов может происходить в трубах, которые распределяют горячую воду по всему зданию. Мало того, что плохие системы распределения часто несут ответственность за более высокие затраты из-за потерь энергии, они также могут привести к недовольству жителей.
Рециркуляция горячей воды: управление для обеспечения комфорта и экономии
В большинстве многоквартирных домов используется система рециркуляции, в которой один или несколько контуров трубопровода постоянно подают горячую воду в квартиры от водонагревателя в подвале. Насос поддерживает течение горячей воды по трубам, поскольку они постепенно отдают тепло окружающему воздуху. Это сводит к минимуму время ожидания горячей воды в душе, но приводит к большим потерям энергии.
Существует множество вариантов систем управления для сокращения этих отходов, но наиболее эффективным является управление, при котором рециркуляционный насос работает только тогда, когда это необходимо для поддержания комфорта жильцов. Эти «управления спросом» делают это, определяя, когда используется горячая вода и достаточно ли теплая петля рециркуляции. Помимо изоляции открытых труб и обеспечения постоянной минимальной температуры подачи горячей воды, это наиболее экономичный способ сократить потери энергии в вашей системе горячего водоснабжения. Модернизация существующего здания с помощью этих средств управления стоит всего несколько тысяч долларов и может быть завершена менее чем за день. Было показано, что контроль спроса снижает счета за энергию для нагрева воды на 10-15%, включая снижение потребления электроэнергии насосами и топлива для нагрева горячей воды.
Пересечение горячей и холодной воды и дисбаланс трубопроводов
Возможно, вы слышали, как акционер жаловался на холодную воду, которая никогда не получала холодную, или горячую воду, которая никогда не нагревалась; вы, возможно, имели этот опыт сами.
Байпас, кроссовер и «призрачный поток» относятся к непреднамеренному смешиванию горячей и холодной воды, которое может произойти в кранах, насадках для душа и стиральных машинах. Крепления с одной рукояткой часто выходят из строя, поскольку смесительный картридж в этих клапанах со временем может изнашиваться и создавать путь для пересечения. Это может неуклонно увеличивать счета за горячую воду в течение многих лет и вызывать жалобы жителей, чей комфорт затрагивается этой проблемой. Ремонт может быть очень простым, часто требуя только замены неисправных смесительных картриджей и обратных клапанов. Однако локализация источников перекрестного потока может быть затруднена. Использование регистраторов данных и профессиональных датчиков позволяет проводить всесторонние исследования для точного определения источников пересечения. Заметив, что солнечная система горячего водоснабжения на крыше, установленная в многоквартирном доме в Бронксе, работала неэффективно, исследователи обнаружили, что из-за кроссовера более 80% горячей воды в здании обходятся солнечными панелями и вместо этого полностью нагреваются бойлером.
В другом многоквартирном доме после замены всех смесительных картриджей душевых клапанов ежегодная экономия энергии на горячую воду составила более 60 %.
Несбалансированное распределение – еще одна потенциальная проблема в системах рециркуляции. Будь то из-за оригинальной конструкции трубопровода или более поздних лоскутных изменений, температура воды может сильно различаться в разных частях здания. Обслуживающий персонал здания часто реагирует, увеличивая температуру подачи или подачу насоса, чтобы обеспечить квартиру самой холодной водой, что может привести к большему потреблению энергии, рискам для безопасности и / или повреждению самих труб. В некоторых случаях перекрестный поток горячего и холодного может быть ошибочно принят за дисбаланс или наоборот. Увеличение энергопотребления системы не является эффективным решением. Это тот случай, когда имеет смысл обратиться за профессиональной консультацией.
Настройка системы горячего водоснабжения
В следующем списке описаны основные проблемы с горячей водой и способы их решения.
Опытный суперинтендант может справиться с некоторыми из этих исправлений самостоятельно или, по крайней мере, выявить проблемы.
• Изоляция: Изолируйте все открытые трубопроводы горячей воды и резервуары для хранения.
• Температура подачи: Обратите внимание на жалобы жителей на слишком горячую воду. Вода, которая выходит из-под крана при температуре 140°F или выше (мы замерили почти 200°F в кухонной раковине!), указывает на то, что что-то нужно исправить. Уставка может быть слишком высокой, смесительный клапан может быть сломан, или накопительный бак может не смешивать должным образом.
• Элементы управления: какие элементы управления установлены; они работают правильно или переопределены?
• Усилитель давления: если он установлен, проверьте давление воды в верхнем напольном приспособлении – оно не должно превышать 30 фунтов на квадратный дюйм. Убедитесь, что насосы повышения давления не отключаются и не включаются каждые несколько секунд. То же самое относится к насосам, оснащенным частотно-регулируемым приводом; убедитесь, что они не переопределены в «ручной» или байпасный режим.
• Насосы котла: Убедитесь, что насосы котла (если есть) работают только при работающем котле. Иногда они не контролируются должным образом и могут подавать лишнюю горячую воду через бойлеры и контур рециркуляции, увеличивая потери энергии.
Важным элементом поддержания работоспособности и эффективности систем горячего водоснабжения является обучение персонала здания. Строительный персонал должен быть знаком с основными операциями, техническим обслуживанием и поиском и устранением неисправностей органов управления и оборудования. Для операторов зданий доступно несколько вариантов обучения энергоэффективности, в том числе программа 32BJ Green Supers и сертификация EEBOPS Института эффективности зданий.
Нагрев горячей воды стоит дорого и, как правило, крайне неэффективен. Однако существуют решения и возможности для решения этих проблем и сокращения отходов. Ввод в эксплуатацию и модернизация системы управления могут сделать системы более эффективными при разумных затратах.
