Как правильно уложить водяной тёплый пол под ламинат своими руками

Содержание

1. Можно ли под ламинат и паркет класть водяные полы
2. Насколько эффективно греют водяные полы под ламинатом
3. Как положить теплый пол, инструкция по укладке
4. Чем заливать систему тёплого водяного пола (какая стяжка)
5. Как выбрать ламинат для водяного пола
6. Ошибки, допускаемые при монтаже

В последнее время производители теплых полов все чаще заявляют, что их системы подходят под укладку под любой вид напольного покрытия, включая ламинат, паркетную доску и массив. Так ли это на самом деле?

Действительно, возможно уложить водяной тёплый пол под ламинат своими руками и безопасно его эксплуатировать, но для этого потребуется строго соблюдать инструкцию производителя и выполнять указанные им рекомендации.

Можно ли под ламинат и паркет класть водяные полы

Существуют оправданные опасения относительно использования ламината, массива и паркетной доски в качестве напольного покрытия для теплых полов. Это связано с двумя особенностями этого материала:

1. Деформация покрытия – ламинат и паркетная доска для водяного теплого пола может растрескаться или деформироваться под воздействием постоянного перепада температур. Чтобы избежать этого, важно выбрать подходящий напольный материал. К примеру, для теплого водяного пола подходит ламинат: влагостойкий, устойчивый к механическим повреждениям и истиранию.
   Обратить внимание потребуется и на то, предназначено ли напольное покрытие для этой системы отопления. Марка ламината не ниже 32, 33 класса, с тепловым сопротивлением не выше 0,15 м² K/Вт. Водяное отопление в этом случае не приведет к деформации покрытия, даже после нескольких лет эксплуатации.
2. Вредные испарения – в качестве клеевой основы паркетного покрытия и ламината используется вещество, в котором содержится формальдегид. Испарения этого элемента очень вредны и считаются ядовитыми. Делать водяной теплый пол можно только под тот ламинат, который для этого предназначен. Обычно производитель отдельно указывает, как способы эксплуатации, так и предельную температуру нагрева поверхности.

Получается, что укладка ламината на водяной теплый пол (как и любого другого клееного полового покрытия) возможна, но для этого потребуется выбрать подходящий материал и соблюдать особые рекомендации, относительно укладки и эксплуатации.

В инструкции по эксплуатации отдельно указывается, для какого именно нагрева предназначен материал. Категорически запрещено использовать с водяным теплым полом ламинат, предназначенный для электрического подогрева.

Насколько эффективно греют водяные полы под ламинатом

Изначально хочется заметить, что положить ламинат на теплые полы не является идеальным решением. Как уже замечалось выше, неправильный выбор напольного покрытия может повлиять не только на сроки его эксплуатации, но и отразиться на здоровье хозяев квартиры или частного дома. Но если все-таки выбран ламинат, потребуется соблюдение определенных указаний.

В остальном система отопления «теплый водяной пол» уложенная под ламинатом достаточно эффективно отапливает помещение. Сам материал быстро нагревается и хорошо сохраняет тепло. Толщина пирога покрытия остается минимальной по сравнению с плиткой.

Еще одним преимуществом является возможность монтажа паркетной доски или массива. Предельной температуры нагрева теплоносителя до 27- 28 °C вполне достаточно, чтобы поддерживать нормальный, комфортный режим в помещении.

Ограничения в мощности водяного тёплого пола связанные с особенностями полового покрытия делают ограниченной эксплуатацию системы отопления в качестве основного источника обогрева.

Как положить теплый пол, инструкция по укладке

Выбор ламината под теплые полы крайне важен и влияет на сроки эксплуатации покрытия. Также потребуется строго соблюдать порядок укладки, установленный заводом изготовителем:

• Черновое основание – подкладкой под ламинат не получится выровнять все неровности перед монтажом покрытия. Максимальное отклонение от плоскости не должно составлять нескольких мм на 1 м². Поэтому пирог водяного пола начинается с заливки стяжки. Предварительно укладывают гидроизоляцию. На слой изоляционного материала заливают бетонную стяжку и растягивают слой по маякам.
• На высохший слой укладывают теплоизоляцию – можно выбрать любой изоляционный материал, но как показывает практика, лучше всего остановить свой выбор на экструдированном полистироле. Чтобы, подогрев пола был максимально эффективным, сверху стелют фольгированный материал.
• Армирующий слой – используется для укрепления стяжки и как основание для крепления водяного контура. Подойдет сетка с ячейками 15 на 15 см. На этом этапе можно использовать специальные маты, позволяющие обойтись без применения армирующей сетки.
• Монтаж водяного контура – правильная укладка включает в себя использование специальных направляющих пластин и фиксирующих хомутов или защелок. При этом крайне важно соблюдать максимальную длину контура, угол поворота и т. д.
• Монтаж второго слоя стяжки – ламинат возможно положить только на ровную поверхность. Для приготовления раствора рекомендуется использовать специальные нивелирующие составы, предназначенные для системы теплый пол. Использование готовых смесей позволит сократить время высыхания до нескольких дней, после чего можно переходить к монтажу напольного покрытия.
• Подложка – ламинат ложится не на «голую» стяжку, а на специальное покрытие. Этот слой нивелирует небольшие неровности, которые неизбежно появляются в процессе монтажа бетонного основания. Подложка под ламинат для водяного теплого пола может быть разной толщины, от 2 до 5 мм. Выбор материала связан не только с неровностями основания, но и методом укладки покрытия. Если планируется приклеивание ламината на стыках, выбирается минимальная толщина подложки.
• Монтаж покрытия – инструкция укладки обязательно имеется в каждой пачке ламината. Обычно там описано пошаговое руководство от самого начала монтажа до окончания работ.

Укладку ламината следует поручать исключительно профессионалам. Несмотря на видимую простоту монтажных работ, существуют некоторые нюансы, которые зачастую не учитывают начинающие монтажники. В результате со временем конструкция пола дает усадку, появляются скрипы, расходятся стыки и т.д.

Устройство теплого водяного пола с ламинатом не «прощает» любых ошибок, связанных с монтажом покрытия.

Чем заливать систему тёплого водяного пола (какая стяжка)

Технология укладки паркетной доски и ламината подразумевает подготовку идеально ровного основания для монтажа покрытия. Способы выровнять пол, которые используются в обычных случаях, не подходят для теплых полов. Одна из причин скрипа – это как раз, некачественно выровненный пол перед укладкой.

При выборе состава для заливки полов следует также учитывать некоторые особенности:

• Тепловая нагрузка – обычный цементный раствор под воздействием перепада температур начинает крошиться, трескаться, теряет свою целостность и прочность. Поэтому технология изготовления состава для стяжки подразумевает применение специальных пластификаторов. При этом профессионалы советуют не экономить на добавках. Необходимое количество пластификатора, четко указано на таре.
• Ровная поверхность – укладка клеевого ламината требует идеально ровной поверхности. Зачастую мастера допускают ошибку пытаясь выровнять финишный слой с помощью обычных клеевых составов для плитки. В результате, через время, такой слой попросту отстает от основной стяжки. Подкладка под ламинат также не в состоянии устранить все перепады.
• Теплопроводность – если учесть, что для обогрева комнаты, системе отопления необходимо предварительно нагреть стяжку и покрытие, становится понятно, что цементный состав должен обладать повышенной теплопроводностью. Эффективность теплоотдачи во многом влияет на целесообразность использования ламината или паркета.

Все три вышеперечисленных аспекта объясняют то, почему крупнейшие производители рекомендуют в конструкциях полов с применением ламината использовать уже готовые смеси. Самостоятельно изготовить раствор, полностью соответствующий техническим характеристикам уже готового состава невозможно.

Как выбрать ламинат для водяного пола

Какой ламинат для тёплого водяного пола выбрать? Если твердо решено использовать именно это покрытие, тогда следует обратить внимание на следующие характеристики:

• Экологичность – любой ламинат вреден для здоровья в случае его нагрева свыше 30°С. В этот момент начинают испаряться формальдегиды, являющиеся токсичными для организма. Подбор ламината основывают на процентном соотношении формальдегида в составе покрытия.
• Маркировка ламината – оптимальным решением будет выбор 32-33 класса, с толщиной от 8 до 10 мм. Ламинат является отличным теплоизоляционным материалом. Чтобы полы смогли прогреть его, потребуется также выбрать подложку с хорошей теплопроводностью.
• Дополнительная защита – влагостойкий ламинат вскрывают специальным лаком. Защитный слой не только препятствует воздействию влаги, но и уменьшает интенсивность испарений в случае перегрева покрытия.
• Вид замка – все производители используют системы типа Click или Lock.

  1. Возможность монтажа ламината с замком типа Click более широкая, так как обеспечивает прочность соединения и возможность укладки материала на относительно неровных покрытиях с перепадами до 3 мм на 1 м².
  2. Системы Lock имеют несколько другое конструктивное решение. Поэтому укладываются на исключительно ровное основание. Пробковая подложка при этой разновидности ламината исключается.
• Подложка – накрывать ламинатом можно только материал, имеющий хорошую теплопроводность. Оптимальным будет применение перфорированной подложки. Но ее эксплуатация возможна только при условии качественно выровненной поверхности.

Породы натурального деревянного паркета, подходящие для водяного теплого пола, приклеивают непосредственно к основанию бетонного пола. Использование подложки не предусмотрено.

Ошибки, допускаемые при монтаже

Ошибки при монтаже допускают не только новички, но и профессионалы своего дела. В основном просчеты связаны со следующими аспектами:

• Выбор материала – пробковый ламинат и другое напольное покрытие с толщиной свыше 10 см, категорически не подходит под теплые полы. Недостаток теплоотдачи приводит к необходимости повышать температуру нагрева теплоносителя и в результате нагревать ламинат свыше 30°С, а это приводит к появлению токсичных испарений.
  Существует множество образцов паркетной доски и ламината, которые рекомендуют использовать именно для водяных теплых полов.
• Использование с ламинатом ковровых покрытий – еще одна распространенная проблема. После укладки ламината сверху него стелют коврик, устанавливают мебель и т.д. В месте прохождения теплых полов не должно находиться дополнительного покрытия, так как это приводит к перегреву.
• Нарушение технологии укладки – чем ровнее подготовленная поверхность, тем больше вероятность, что после года эксплуатации паркет или ламинат не станет при ходьбе издавать скрипы и другие шумы.

Ламинат и паркетная доска не являются лучшим решением облицовки теплых полов. Но при соблюдении определенных правил, их использование может быть эффективным и безопасным.

Электрический теплый пол под ламинат своими руками

Какой неповторимый уют и приятную атмосферу в доме создает тепло! Для тех, кто не любит мерзнуть, укутавшись в плед, и для тех, кому надоело ходить по дому в тапочках – предлагаем самостоятельно сделать теплый пол. В этой статье мы рассмотрим вариант установки электрического теплого пола под ламинат. Это один из самых бюджетных вариантов создания теплого пола, но, тем не менее, очень удачный и практичный. Электрический теплый пол обладает рядом преимуществ.

К преимуществам теплого пола стоит отнести то, что такая система обогрева может быть, как дополнительной, так и основной. Теплый пол не сушит воздух и создает благоприятный микроклимат в доме или квартире. Такой вид отопления положительно сказывается на здоровье людей, особенно полезен для тех, кто страдает болезнями легких.

Электрический теплый пол под ламинат своими руками

Полы такого типа экологически чистые, они подходят даже для теплиц и мест, где обитают животные, не навредив им. Преимуществами является и то, что такие полы влагостойкие и термоустойчивые. Теплый пол не занимает места в помещении, в отличии от обогревателей, батарей и конвекторов. Отличительной чертой теплого пола является то, что желаемая температура достигается очень быстро, и есть возможность поддерживать нужную температуру на протяжении любого времени. Стоит отметить, что такой вид отопления наиболее долговечен. Вам не придется постоянно что-то ремонтировать или менять.

К минусам теплого пола можно отнести, разве что, большое потребление электроэнергии. Есть мнение о том, что от электрических теплых полов происходит излучение. Но стоит отметить, что это можно сравнить с излучением от холодильника или чайника.

Список преимуществ теплого электрического пола можно продолжать бесконечно. Это отличный вариант для утепления вашего дома. Если вы не хотите тратить деньги и платить за установку теплого пола в вашем доме, то вы сможете установить его самостоятельно. Сейчас вы убедитесь в том, что это совсем легко и просто и не требует больших затрат и усилий.

Содержание

1. Виды теплого электрического пола
2. Кабельный теплый пол
3. Видео – Стяжка пола по маякам. Пошагово
4. Видео – Стяжка пола по маякам
5. Видео – Как подключить кабельный теплый пол к терморегулятору
6. Инфракрасный теплый пол
7. Пошаговая установка теплого инфракрасного пола
8. Видео – Монтаж инфракрасного теплого пола
9. Полезные советы

Виды теплого электрического пола

Вид пола	Материал	Плюсы	Минусы	Как работает
Кабельный	Кабель	Наиболее бюджетный вариант, быстро нагревается	Энергопотребление	От электричества, равномерно нагреваясь
Инфракрасный	Пленка, нагревательные элементы	Быстро нагревается, полезен для организма	Более высокая цена	От электричества, нагревается равномерно

Виды теплого электрического пола

Теперь отдельно рассмотрим монтаж каждого вида теплого пола своими руками.

Кабельный теплый пол

Кабельный теплый пол. Структура кабеля

Такой вид теплого пола нагревается благодаря тому, что греется сам кабель, нагревая при этом пол. Существует два вида такого кабеля: одножильный и двужильный.

Как устроен теплый пол

Одножильный кабель имеет один провод, закрытый обмоткой. Такой кабель должен начинаться и заканчиваться в одном месте. Это очень важно, ведь иначе не произойдет замыкание, а в следствие провод не станет нагреваться. Такой провод нужно начинать и заканчивать у терморегулятора, а это может усложнить работу. Электромагнитное поле у одножильного кабеля примерно в 5 раз больше, чем у двужильного. Поэтому, устанавливать его рекомендуется в комнатах и помещениях где вы проводите не много времени, например, в ванной.

Строение резистивных кабелей (справа двухжильный, слева – одножильный)

Двужильный кабель не обязательно должен начинаться и заканчиваться в одном месте. Вы можете укладывать такой провод так, как вам удобно. Это существенно снизит затраченное на монтаж время. Вся установка такого кабеля займет не более 5-6 часов. У двужильного кабеля электромагнитное поле намного слабее, чем у одножильного, что является большим плюсом. Такой кабель больше, чем одножильный, подойдет для спальных комнат. Цена его, соответственно, немного выше, чем у одножильного.

Схемы подключения к одножильного и двужильного кабеля для теплого пола

Шаг 1. Определяемся с местом размещения и длиной кабеля

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники. Если кабель будет расположен под массивными предметами, то в этих местах он будет перегреваться и будет более подвержен перегоранию. Это значительно уменьшит его долговечность. В случаях, когда мебель находится на ножках, можно не обходить такие места, а устанавливать теплый пол под такими элементами мебели.

Теплый пол лучше всего укладывать в местах, где нет крупной мебели и габаритной бытовой техники

Теперь необходимо определиться с тем, какой метраж такого кабеля вам нужен.

Измерьте ширину и длину вашей комнаты. Теперь рассчитайте нужную вам длину провода, при учете, что кабель укладывается параллельно или спиралевидно, с оптимальным расстоянием 5-15 см. друг от друга.

Имея на руках конкретные цифры, отправляйтесь в магазин. Для монтажа теплого пола вам понадобится:

1. Кабель.
2. Терморегулятор.
3. Стяжка для пола.
4. Теплоизоляционная лента (размер определяется площадью вашей комнаты).

кабельный теплый пол

Шаг 2. Выравниваем пол

Для начала выравниваем пол стяжкой для пола. На самом деле – это очень важный момент. От качества стяжки пола напрямую зависит долговечность напольного покрытия. При неправильной стяжке пола появляются трещины, а в следствие – деформация самого напольного покрытия. Так как же выполнить стяжку пола так, чтобы в дальнейшем не возникло проблем? Давайте рассмотрим этот важный вопрос.

Для теплого пола самым лучшим вариантом станет цементная стяжка или гипсовая сухая смесь.

В стяжке пола важное значение имеют: толщина заливки, пропорции смешивания, интервалы между заливками и многое другое. Перед началом работы, поверхность, на которую будут класть стяжку, следует промыть или обработать средствами для улучшения адгезии. Также не будет лишним положить под низ металлическую сетку.

Кладем металлическую сетку

Теперь делим пол на метровые полосы, отделяем их маячками для понимания высоты и уровня стяжки и таким образов заливаем стяжку для пола.

Устанавливаем маячкиФиксация маячков

Уровень залитого пола должен быть равномерным и обязательно строго горизонтальным. Это очень важный момент ведь в ином случае, будут неровности и напольное покрытие будет деформироваться в этих местах.

Заливка пола цементно-песчаной смесьюРазравниванием пол правиломЗавершающий этап стяжки пола

Даем ему застыть столько, сколько этого требует инструкция. В среднем это занимает около месяца.

Видео – Стяжка пола по маякам. Пошагово

Видео – Стяжка пола по маякам

Шаг 3. Покрываем пол теплоизоляционной лентой по всей площади комнаты

Покрываем пол теплоизоляционной лентой по всей площади комнаты

Шаг 4. Укладываем кабель

Укладываем кабель

Разметьте на полу места, в которых будет находиться кабель. Кабель распределяем удобным для вас способом – спиралью или параллельно.

Обратите внимание! При укладке кабеля, планируйте его расположение так, чтобы провода не пересекались между собой, соблюдайте нужное расстояние, не менее 5 см друг от друга.

Шаг 5. Устанавливаем терморегулятор

В стене делаем углубление под кабель, проводим по этому желобку провод на нужную вам высоту и устанавливаем терморегулятор.

Выбрать нужный регулятор вам помогут компетентные продавцы.

Устанавливаем терморегулятор

Обратите внимание! Для долговечности, провод, подведенный к терморегулятору лучше поместить в пластиковую гофрированную трубку.Теперь начинайте укладывать кабель по размеченным местам. Если вы уложили кабель по всему полу и подсоединили его к терморегулятору, то основная часть работы позади. Теперь проверьте, работает ли кабель. Для этого, не на долго подключите его к электричеству, если он начнет греться, то вы сделали все правильно.

Шаг 6. Заливаем пол цементной стяжкой для пола

Проверяем, что точно отключили провод от электричества, разводим раствор, как указано в инструкции и равномерно заливаем весь пол по всему периметру толщиной 3-5 см, этого будет достаточно. Теперь нужно дать полу хорошо просохнуть. На это уйдет целый месяц, но, чтобы в дальнейшем не возникло каких-либо проблем, лучше придерживаться этого совета и не спешить.

Заливаем пол цементной стяжкой для пола

Спустя месяц подсоедините датчик температуры, кабель и терморегулятор к электричеству. Снова проверьте, греется ли пол. Если все в порядке, то смело можете начинать укладывать сверху ламинат. Установка электрического отопления пола при помощи кабеля завершена!

Монтаж кабельного теплого пола

Видео – Как подключить кабельный теплый пол к терморегулятору

Инфракрасный теплый пол

Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.

Структура инфракрасного теплого пола

Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:

1. Равномерный прогрев комнаты.
2. Всегда теплое напольное покрытие.
3. Температура внизу комнаты даже теплее, чем вверху.
4. Экологически чистые материалы.
5. Экономит электроэнергию больше, чем кабельный.

Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.

В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.

Схема монтажа инфракрасного теплого пола

Пошаговая установка теплого инфракрасного пола

Что понадобится для установки:

1. Теплоотражающее покрытие.
2. Термостат (обычно, идет в комплекте).
3. Инфракрасная пленка.

Инфракрасный теплый пол

Шаг 1. Очищаем поверхность

Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.

Выравнивание пола перед укладкой инфракрасного теплого пола

Обратите внимание! При температуре ниже 0 градусов такие работы проводить запрещено категорически.

Шаг 2. Покрываем теплоизоляцией

Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника – там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.

Покрытие пола теплоизоляцией

Шаг 3. Разрезаем и укладываем ИК пленку

Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.

Отрезать рекомендуется по специально предназначенным полосамУкладываем пленку медными элементами вниз

Шаг 4. Подключаем к питанию

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.

Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям

Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

Обратите внимание! Датчики температуры (терморегулятор) играет важную роль в монтаже теплого пола. Благодаря терморегулятору вы можете поддерживать в комнате определенную заданную температуру или менять ее в течение суток. Так же, благодаря терморегулятору вы существенно снизите затраты на электроэнергию.

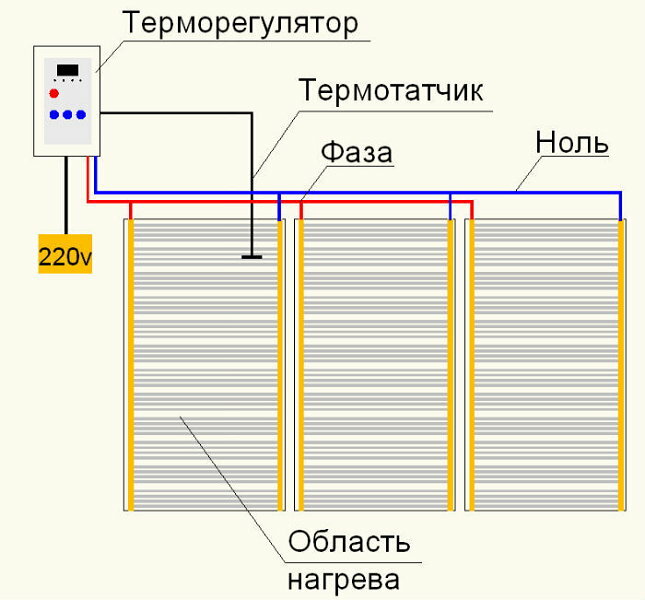

Схема подключения питания, датчика температуры и контура пола к терморегулятору

Шаг 6. Проверяем и подключаем к электричеству

Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.

Обратите внимание! Перед укладкой ламината покройте ИК пленку сверху простой клеенкой, и можете начинать укладку ламината.

Пошаговая установка теплого инфракрасного пола

Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.

Видео – Монтаж инфракрасного теплого пола

Полезные советы

1. Проверьте материал на качество. Обратите внимание на то, чтобы на инфракрасной пленке не было никакого мусора или вздувшихся пузырей, маркировка должна быть четкая, не размытая. Провод для теплого пола должен быть широким. Узкий кабель перегорит от напряжения. На контактах должно быть достаточно пасты серебристого цвета. Если ее мало, то перед вами, вероятнее всего, некачественный товар. Обратите внимание на то, чтобы на инфракрасной пленке не было вздувшихся пузырей
2. Перед началом работы замерьте сопротивление нагревательного элемента – оно не должно отличаться от заявленного в паспорте более чем на 7-10%.
3. Составьте на бумаге план монтажа теплого пола для того, чтобы точно обойти крупную мебель и технику в комнате.
4. Не укладывайте теплый пол близко к стене. Оптимальным расстоянием будет 5-10 см от стен.
5. Заранее наметьте места для терморегулятора.
6. Сделайте заземление. Советы по подключению терморегулятора
7. Для удобства можно положить в основу металлическую сетку и к ней пластиковыми креплениями крепить кабель.
8. Гофрированная трубка должна быть 16 мм в диаметре.
9. Перед тем, как подключить терморегулятор, вымеряйте сопротивление и запишите его.
10. Проверьте, на сколько надежная проводка в вашем доме.
11. Если основа пола склонна к появлению влаги, то необходимо произвести гидроизоляцию.
12. Полосы теплоизоляции можно скрепить даже обычным скотчем.
13. Стяжку лучше всего выравнивать широким мастерком.
14. Ламинат необходимо укладывать на подложку, которую необходимо стелить на абсолютно высохшую стяжку теплого пола.
15. Начинать пользоваться теплым полом нужно спустя месяц после заливки его стяжкой.

Укладка теплого пола под ламинат своими руками — фото | Своими руками

Офис у меня небольшой (4 на 3 метра), находится во флигеле из силикатного кирпича. В свое время теплоизоляцию и утепление дома я не смог сделать в срок из-за нехватки времени, отсутствия необходимых финансов.

В пристройке отопление сделали радиаторное (14 алюминиевых секций, однотрубная система) так что было довольно прохладно.

Стена пристройки — тоже кирпичная, толщиной 400 мм, высота потолков — 2,7 м, полы — деревянные, положенные на лагах, под которыми гулял ветер.

Я хочу жить с комфортом, поэтому решил своими руками перепроектировать систему отопления в своем офисе, заменив радиаторы на систему теплый пол и проложив между лагами утеплитель. Пол решили покрыть ламинатом.

---

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

---

Задача сформулирована, осталось рассчитать теплопотери помещения (с помощью компьютерной программы) и определить потребность в трубах, их диаметр и шаг укладки. Я потратил на это около часа.

Так как лаги пола клали редко, пришлось демонтировать старые доски и поставить дополнительные лаги с шагом 600 мм.

Доски, которые я снял, были разной толщины.

Пришлось обработать их на рубанке, выровняв толщину, так как для укладки ламината требуется очень ровное основание — перепады пола не должны превышать 2 мм. И это обеспечивается с помощью теплоизоляционной подложки.

В моем случае не было возможности использовать подложку, и пришлось выравнивать пол по максимуму.

Кроме того, для каждой второй доски выбрал четвертинку (20×20 мм) для формирования каналов для монтажа труб теплого пола (фото 1).

После установки своими руками дополнительных лаг для укладки утеплителя сделал фальшпол, застелив фанерой (можно взять б/у доски и другой строительный мусор).

Затем между лагами уложили плитный утеплитель из минеральной ваты плотностью 35-40 кг/м ³ и толщиной 100 мм, защитив его снизу и сверху гидроизоляционной пленкой. Во избежание образования конденсата не рекомендую использовать для этого обычную полиэтиленовую пленку.

После этого можно приступать к настилу, но так, чтобы доски чередовались с четвертью и без нее.

При этом в досках необходимо сделать полукруглые пазы с четвертью, чтобы труба поворачивалась (фото 2).

В других досках (без четверти) поперечный паз предусмотрен только с одного края, возле теплотрассы.

---

Читайте также: Монтаж водяного теплого пола своими руками – фото и ход работ

---

На этом этапе, который занял всего один день (около 9 часов), была завершена подготовка пола к укладке металлопластиковых 16-мм труб.

В качестве радиатора взял алюминиевую фольгу толщиной не менее 50 мкм (с ней легче работать) в виде листа размером 1,2×10 м, свернутого в рулон. Вы можете использовать другие размеры фольги, но это не принципиально.

Нарезав фольгу на ленты шириной 200-250 мм, раскатала ее по канавкам настила. Встраивая в них трубы, закрепил фольгу степлером к половицам (фото 3).

В результате он занял почти 80% всей площади пола, превратив его в большой радиатор. Чтобы трубы с фольгой не выскакивали из пазов, закрепил их в полу небольшими металлическими пластинами (фото 4).

В свое время я вместо фольги брал оцинкованное железо, а за границей для этих целей используют специальные алюминиевые пластины с уже сделанными пазами для труб. Но все эти варианты меня не устраивали из-за дороговизны и сложности установки.

Завершающим и, пожалуй, самым важным этапом изготовления теплого пола является подключение труб к системе отопления.

Я выбрал простое, хотя и не очень удобное решение использовать обычный вентиль для регулировки температуры (фото 5).

Но это не значит, что вам нужно это делать. Вы также можете выбрать другой метод регулировки, используя, например, смесительные узлы или коллекторные системы.

После установки теплообменника необходимо сразу опробовать систему, проверив ее на наличие утечек и повреждений в трубопроводе.

В противном случае это может впоследствии обернуться неприятностями в виде вздутого пола.

Убедившись, что все сделано правильно, я сделал пол из ламината. Я доволен результатом.

Следует помнить, что каждый материал пола имеет свой коэффициент теплопроводности. В частности, дерево хуже пропускает тепло, керамическая плитка – лучше. Поэтому перед выбором напольного покрытия необходимо оценить величину теплового потока, проходящего через него в помещение.

Работа, в том числе и укладка ламината своими руками, заняла у меня всего два дня, и о финансовых затратах говорить не приходится.

---

Читайте также: Укладка системы «теплый пол» в ванной комнате

---

Укладка труб теплого пола под ламинат своими руками: фото

1. Половые доски следует укладывать так, чтобы между ними образовался паз сечением 20×20 мм.
2. На небольшом расстоянии от торцов досок с четвертью необходимо сделать полукруглые пазы для укладки изгиба трубы.
3. Подготовка отражающего слоя.
4. Нарежьте полоски фольги, накатанные по пазам вдоль половиц, и уложите в них металлопластиковые трубы. Края фольги крепятся к доске степлером.
5. Подключаем трубы к системе отопления, предусмотрев вентили для ручного регулирования температуры.

Автор: Известный в Рунете домашний мастер (специально по установке большинства видов отопления своими руками) В. Козин. Фото автора. У автора есть сайт про отопление: kozinv.ru

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

можно ли под это напольное покрытие подкладывать водяной вариант теплого пола, какие виды лучше подходят для монтажа, монтаж и монтаж, отзывы специалистов

Выбор теплого пола под ламинат таит в себе множество «сюрпризов» и тонкостей. Чтобы правильно ответить на все возникающие вопросы, нужно больше знать о видах теплого пола, о его применении в различных условиях. И тогда вы не столкнетесь с какими-либо проблемами в принципе.

Типы и особенности покрытия

Полы с подогревом делятся на три основные группы: с циркуляционным водяным, с греющим кабелем и с инфракрасным обогревом. Независимо от конкретного типа, все эти решения разные:

• Равномерная подача тепла.
• Высокая энергоэффективность.
• Эстетическая привлекательность (нагревательные блоки не нужны) маскировать или бить специально).
• Исключение движения пыли (неизбежно даже при использовании лучших радиаторов).

Ламинат, укладываясь поверх теплого пола, всегда содержит формальдегиды, и как только материал прогревается до 26 градусов, они начинают загрязнять атмосферу в доме. Вывод: всегда знакомьтесь с сопроводительной документацией и ищите в ней информацию о допустимости укладки теплого пола под ту или иную партию покрытия.

Можно ли класть: все за и против

Установка ламината поверх теплого пола вполне возможна при условии обеспечения гидроизоляции и оптимального температурного режима. При сомнениях, допустимо ли укладывать такое напольное покрытие, или лучше использовать другое, когда не знаете, что именно и как лучше сделать, проконсультируйтесь со специалистом.

Если сравнить ламинат с другими напольными покрытиями, то становится ясно – он идеален в том смысле, что обеспечивает легкий доступ к устройствам предварительного нагрева. Подогрев позволяет спокойно ходить по полу даже в самую суровую зиму, не опасаясь переохлаждения и дискомфорта. Устанавливать теплые полы нужно при каждой возможности, они достаточно практичны. Нельзя допускать ковров, так как они будут блокировать циркуляцию воздуха и могут стать причиной перегрева.

Условия выбора

Максимальная температура теплого пола, монтируемого под ламинат, 25 градусов. Стоит увеличить его на два градуса, и ДВП начнет деформироваться, расслаиваться на отдельные волокна. Но еще раньше, в 26 градусов, опасных соединений будут испаряться в воздух.

Укладывать поверх теплого пола можно только такой ламинат, который имеет соответствующую маркировку. Причем допуск относится либо к электрическому, либо к водяному способу нагрева, будьте внимательны! Вовсе Не обязательно использовать обогреватели по всей поверхности пола , достаточно, если они будут располагаться только в зоне отдыха и на обычных путях передвижения по дому. Для укладки под ламинат можно использовать только нагревательные блоки не более 110 Вт на квадратный метр.

При утеплении пола желательно использовать высокопрочные подложки на основе XPS-полистирола; их рифленые поверхности значительно улучшают конвекцию. Обязательно предусмотрите промежуток от ламината до стены, чтобы он меньше подвергался термической деформации.

Теплый пол следует укладывать на подложку, обеспечивающую как водопоглощение, так и теплосбережение. ДВП почти не пропускает тепло, то есть не может треснуть, но и прогреть его сложно. Подложка, размещаемая над обогревателем, в идеале должна иметь перфорацию для прохода нагретого воздуха к напольному покрытию.

Если вам нужна, прежде всего, высокая мощность, развиваемая максимально тонким теплым полом, вам следует остановить свой выбор на инфракрасной пленке. Удельная мощность чаще всего составляет 150 или 220 Вт на квадратный метр, изредка можно встретить пленку, дающую 440 Вт.

Водяное отопление

Системы водяного отопления всегда многоуровневые. Основание делается гидроизоляционным, затем идет теплоизоляция (не пропускает тепло вниз). Позже монтируются трубы малого диаметра, покрытые базовым слоем – бетонной стяжкой, изредка с гипсоволокном. И только потом наступает очередь собственно напольного покрытия. Тип перекрытия определяет толщину всей конструкции, в пределах от 5 до 15 сантиметров.

Преимущества и недостатки

Преимуществом водяного теплого пола является его безопасность и стабильность использования, эффективная работа в режиме естественной циркуляции даже при отсутствии тока в сети. Следует учитывать сложность монтажа , уменьшая высоту комнаты. Если труба протекает, устранить дефект будет довольно сложно. Конструкторы, однако, учитывают этот факт, и теперь трубы изготавливаются из таких надежных материалов, как 9полиэтилен 0113 и металлопластик. Дополнительная защита их цементно-песчаной стяжки также сводит к минимуму риск повреждения.

Особенности монтажа

Оптимальная схема монтажа – «улитка»: ее трудоемкость, необходимость тщательной подгонки оправдываются совершенно равномерным и равномерным прогревом всей поверхности пола.

Электрический обогрев

Суть устройства ясна уже из его названия — кабельный элемент выделяет тепло при протекании по нему тока. Кабель может быть с двумя жилами или с одной. Первый вариант более уместен в любом жилом доме или квартире, т.к. меньше уровень электромагнитного поля. Проложить двухжильный провод своими руками тоже проще.

Но работать надо будет осторожно, чтобы не повредить контакт кабеля — при его обрыве пол будет перегреваться. Целесообразно использовать саморегулирующийся нагреватель, который автоматически прекращает повышение температуры после определенного значения.

Рекомендуется многократно (в самых сложных случаях 5 раз) прогревать стяжку Это сформирует сетку небольших термических трещин. Такая «тренировка» позволит избежать в дальнейшем появления деформаций, способных повредить ламинат. Когда все монтажные работы будут закончены, вам нужно будет просверлить плинтуса и вывести из них кабель. По мнению специалистов, для изоляции от черновых полов под электронагреватели лучше всего положить фольгированный пенопласт.

Какая выгода?

Электроотопление значительно проще в эксплуатации (система монтируется и настраивается намного проще, чем водяное), срок ее службы превышает 20 лет. Несомненным преимуществом будет возможность регулировать температуру в помещении , установить ее значение максимально точно. А вот потребление электричества довольно значительное, и за него придется платить.

Экономичность всех трех систем вызывает ожесточенные споры, ведь греющий кабель дешевле в эксплуатации, а ставить водяные устройства выгоднее. Но если брать все затраты при ее использовании, инфракрасная пленка сразу вне конкуренции. Учитывайте, однако, не только финансовые показатели, а сразу все параметры – насколько большое помещение, будет ли теплый пол основным средством обогрева или лишь вспомогательным.

Технология укладки

Устанавливать электрический теплый пол необходимо только после тщательной подготовки поверхностей. Основание пола при необходимости зачищают, затем выравнивают и утепляют. Выбор материалов для выравнивания и теплоизоляции зависит от ваших личных предпочтений. Поверх него тонкая стяжка, в которую вставлена ​​армирующая сетка, стяжка должна сохнуть не менее 48 часов . После этого зафиксируйте монтажную ленту.

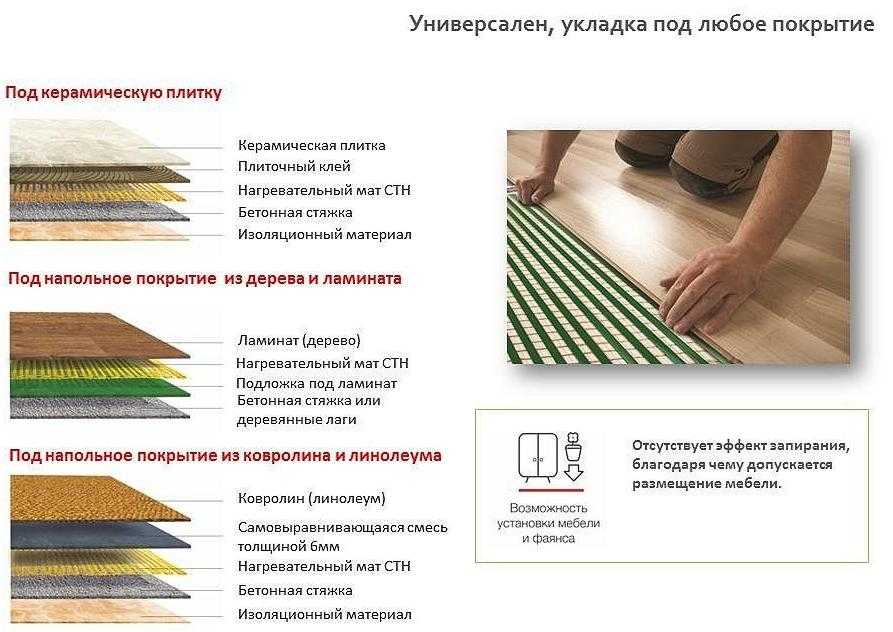

Работа значительно упростится, если использовать нагревательные маты. Сначала определите, где будет стоять термостат, и проложите кабель в соответствии с инструкциями производителей. При фиксации датчика устанавливается термостат, проводится пробный пуск системы. Если все в порядке, можно наливать стяжку толщиной от 3 до 10 сантиметров. После заливки требуется подождать месяц, и только тогда стяжка станет достаточно прочной для укладки ламината.

Инфракрасная пленка

Инфракрасная пленка – самая передовая разработка в области теплого пола. Сделать придется совсем немного: сам нагревательный блок кладут на теплоотражающий материал и закрывают полиэтиленом. Все после этого будет только укладывать лицевое покрытие. Даже стяжка, обязательная для электрических и водяных теплых полов, не нужна. А вот заземление, раз уж речь все-таки о токопотребляющем устройстве, вещь совершенно необходимая.

Преимущества и недостатки

При установке инфракрасной пленки вы не столкнетесь с уменьшением высоты помещения, и при этом такой обогреватель потребляет меньше тока, чем самые эффективные кабели. Но с другой стороны инфракрасная пленка достаточно дорогая ее нельзя использовать везде где повышенная влажность. И обязательно нужно ровное основание, иначе есть риск сломать устройство.

Не допускается класть пленки под мебель, только на свободную часть пола. Учтите, что «фаза» находится в самой инфракрасной пленке, и необходимо установить самые надежные защитные устройства отключения.

Инструменты и материалы

В первую очередь необходимо тщательно рассчитать, сколько термопленки и какой объем отражающего материала вам потребуется. Обязательно пригодится при работе, кроме установленного комплекта:

• термостат;
• датчик температуры;
защитные пленки
• ;
• ножницы и отвертки;
• нож строительный;
плоскогубцы
• ;
Скотч
• для соединения частей полотна.

Как монтировать?

Обязательно проверьте не только ровность пола, но и его чистоту и сухость. 100% поверхности покрыто теплоотражающим материалом, имеющим плотный слой. Использование алюминиевой фольги в любом виде недопустимо. С помощью клейкой ленты скрепите части подложки. Как только он будет готов, можно выбрать место для подключения терморегулятора. Встроенный регулятор и провода, по которым к нему идет ток, необходимо разместить в затворе.

При ширине полосы пленки 50 сантиметров ее длина не может превышать 13 метров. При ширине 80 см допустимая длина уменьшается до 10 метров, а метровые полосы следует делать длиной не более 7 метров. Чтобы меньше резать и соединять, полоску проложите вдоль. Между ними должен оставаться не менее сантиметра, а зазор до стен должен быть не менее 5 сантиметров.

Направьте полоски с контактами в сторону, где будет стоять термостат, и ни в коем случае не перекрывайте одну термопленку другими! Так как требуется подключать провода параллельно, то можно собрать их в одну сторону и замаскировать плинтусом. Пленка в момент монтажа приклеивается к подложке скотчем, иначе можно ее порвать.

Один конец контактной скобы вводят в полость, отделяющую пленку от полосок серебра, другой закрепляют на медной основе и прижимают пассатижами. Последовательно перемещаясь, все контакты обрабатываются таким образом. Не забудьте изолировать места соединения! Датчик температуры крепится к нижней стороне черной полосы, он удерживается битумной изоляцией. помните, что термоленты должны находиться на расстоянии не менее 10-50 см от любых нагревательных приборов , в зависимости от мощности нагрева.

Наружная поверхность, на которую будет ложиться ламинат, должна быть максимально ровной. Для выполнения этого условия для проводов, датчика и зажимов необходимо сделать вырезы в подложке. Провода держат ленту, чтобы они не сдвинулись с места. Учтите, что при общей мощности отопительного агрегата 2 кВт и более подключать его к сети необходимо только через отдельное устройство защитного отключения!

Что лучше выбрать?

Теплый пол любого вида удачно сочетается с ламинатом. Нужно только подбирать его максимально тщательно, иначе покрытие будет деформироваться при малейшем нарушении температурного режима. Или результат работы вас не удовлетворит.

Положить инфракрасный теплый пол проще всего, но не только поэтому его стоит выбирать. Благодаря конструктивным особенностям, лучи не будут проникать в основание, и вы не будете напрасно нагревать бетон или другое основание; Это обстоятельство особенно важно для балконов.

Если жилое помещение подключено к системе центрального отопления, то от использования теплых полов придется отказаться в любом случае. Ламинат над теплым полом в любом случае должен быть повышенной прочности, его толщина не менее 8 миллиметров. Оцените тепловое сопротивление пола.

Использовать на балконе кабельный теплый пол или нет — решать вам. То, что сначала прогревается стяжка, а потом пол, можно считать как недостатком, так и достоинством. Для достижения эффекта придется подождать около получаса, но нагретый цементный слой отдает тепло даже некоторое время после отключения. А вот то, что стяжку нужно будет делать самой, это очень серьезный минус.

Дело даже не в рабочей силе и дополнительных затратах. Конструкция балкона намного тяжелее, иногда не выдерживают несущие детали. Придется забыть об установке объемной мебели (где бы она ни стояла, останутся пятна от перегрева, совершенно не украшающие внешний вид балкона). ламинат).

Альтернативное решение — электрические маты , причем на лоджии очень актуальна простота их установки. Но будьте готовы к тому, что стоимость строительства, обогревающего ту же площадь, вырастет на 50%.

Сделать теплый пол на даче — разумная идея. Такой технический инструмент точно поможет повысить комфорт пребывания в доме, если учесть все нюансы.

При всей прочности деревянных черновых полов их нежелательно перегружать и если для вас важно это соображение, целесообразно отдать предпочтение инфракрасному варианту. При наличии хорошо обустроенной, налаженной системы автономного отопления можно использовать ее и для подачи горячей воды в водяной теплый пол. Пленочные конструкции хороши, когда нужно утеплить загородный деревянный дом:

• их легко монтировать;
• отсутствие необходимости подключения к отопительным приборам;
• всегда можно снять и переместить в другое место;
• потребляемый ток минимальный.

Оценивая энергоэффективность системы, не следует придавать излишне большое значение показателям, заявленным производителями. рефлектора, климатических условий и многих других моментов.

И на даче, и в обычном частном доме укладка теплого пола под ламинат помогает одновременно сделать жизнь комфортнее и облагородить пространство. По внешней привлекательности, надежности и удобству эксплуатации ламинат обходит старые, потрескавшиеся полы. Большое разнообразие его текстур позволяет воспроизвести внешний вид натурального дерева.

Устанавливать такой «слоеный пирог» можно только в случае , если общее состояние исходного пола удовлетворительное или можно исправить косметическим ремонтом. В очень старых зданиях часто приходится менять фундамент. При использовании водяного теплого пола прежнее деревянное основание нужно будет точно удалить, а вместо него сделать стяжку. Работы достаточно сложные и трудоемкие, ведь, например, необходимо приготовить бетонный раствор.

Нежелательно использовать «сухую» технологию монтажа водяного теплого пола на теплообменных плитах. Да, деревянная основа сохраняется. Но эффективность использования утеплителя становится меньше, кроме того, приходится фрезеровать или подгонять детали, чтобы сделать каналы для монтажа труб. Помимо прокладки контуров, подключения их к прямым и обратным трубам отопления, вам придется установить оборудование, поддерживающее необходимый нагрев и циркуляцию. Своими руками мало что можно сделать Неизбежно нужна помощь специалистов.

Электрокабельные полы и даже маты требуют использования стяжки, опять же – опять же сохранить деревянное основание не получится. Как и в случае с трубчатыми конструкциями, можно найти альтернативы, но все они такие же простые и менее эффективные. Вывод абсолютно очевиден: ничего лучше инфракрасного теплого пола и для частного дома (не только для квартиры) лучше не найти. Это решение исключает любые «мокрые» монтажные работы и может быть введено в эксплуатацию уже через несколько дней.

Отзывы

Чтобы сделать правильный выбор, недостаточно обратить внимание на техническую документацию производителя. Также необходимо учитывать опыт использования теплых полов разными людьми. Судя по отзывам, полипропиленовые трубы в водопроводных сетях значительно лучше металлопластиковых, а даже значительная тепловая инерция не мешает им прогревать поверхность пола как надо.

Пользователи инфракрасного теплого пола отмечают, что он позволяет варьировать температуру не только для отдельных помещений, но даже для определенных сегментов, однако потребуется приобрести дорогостоящую автоматику и правильно ее настроить. Электрические напольные марки «Теплолюкс» вызывают самое разное отношение: у кого-то восторженное, у кого-то резко отрицательное.
