Теплые полы своими руками под ламинат: Электрический теплый пол под ламинат – особенности укладки

Содержание

Электрический теплый пол под ламинат – особенности укладки

1 Виды электрических теплых полов

1.1 Кабельный

1.2 Тонкий нагревательный кабель

1.3 Нагревательные маты

1.4 Инфракрасный пленочный

2 Инструкция выполнения работ по шагам

2.1 Подготовка пола (стяжка)

2.2 Монтаж нагревательных элементов

2.3 Установка датчиков температуры и терморегулятора

2.4 Укладка ламината на кабельный пол

2.5 Укладка ламината на пленочный пол

3 Видео

4 Выводы

Уютный дом – мечта любого человека. И каждый хозяин старается сделать так, чтобы в доме была комфортная атмосфера для проживания. Идея с отоплением помещения через пол не нова, ей более двух тысячелетий, появилась она еще в Древнем Риме. С появлением ламинированного покрытия к ней стали обращаться все чаще. Благородство цвета и разнообразие фактуры, удобство монтажа – все это сделало ламинат популярным отделочным материалом. Но ходить босиком по его прохладной поверхности некомфортно и летом.

На полках строительных магазинов лежат различные виды электрического теплого пола, в том числе и под ламинат. Удобство системы в полной автономности, ее можно уложить самостоятельно или привлечь специалистов. Единственный минус – высокое потребление электричества. Но и эту проблему легко решить, регулируя степень нагрева и выключая систему, когда в дополнительном отоплении нет необходимости.

Поэтому популярность таких систем растет. Производители ламината стали выпускать коллекции с маркировкой «возможность укладки на теплый пол», чтобы повысить спрос на свои коллекции. В состав МДФ-плит входит формальдегид, который при нагревании испаряется, отравляя окружающий воздух. Поэтому для теплых полов подбирается покрытие с низким содержанием вредного вещества. Да и сами электрические системы сильно отличаются друг от друга. Чтобы не ошибиться в выборе, стоит изучить подробнее виды, свойства, монтаж популярного материала.

Виды электрических теплых полов

Принцип действия отопительных систем, расположенных под напольным покрытием, одинаков. Электрический ток нагревает термоэлементы, которые передают тепло дальше. Отличие как раз в типе нагревателей – это кабельная система или пленочная, построенная на инфракрасном излучении. Одна из разновидностей кабельной системы – термоматы. Каждая из них имеет свои преимущества и недостатки. Выбирая теплый пол, следует учитывать величину обогреваемой площади помещения, тип напольного покрытия, другие нюансы.

Кабельный

Электрический теплый пол – это специальный нагревательный кабель, уложенный в виде змейки на сетчатую основу из капрона или металла. Расстояние между петлями – не более 10-15 см. Конструкция монтируется на ровную поверхность, затем ее заливают бетонной стяжкой высотой не меньше 3 см. Последующий монтаж ламината идет по стандартной схеме.

Основные преимущества:

  • Благодаря равномерной укладке кабеля поверхность ламината нагревается одинаково по всей площади.
  • Система не нарушает дизайн интерьера, на поверхности виден только термостат, регулирующий температуру подогрева.
  • Одним кабелем можно обеспечить отопление смежных помещений, что заметно снизит затраты.

Наряду с достоинствами у системы есть определенные недостатки, которые могут повлиять на окончательный выбор.

  • Использование одножильного кабеля усложняет работу тем, что он должен начинаться и заканчиваться в одном месте. К тому же у него более сильное электромагнитное излучение, чем у двужильного.
  • Высокое потребление электроэнергии связано с тем, что часть тепла уходит на прогрев бетонной стяжки. Если укладывать сверху ламинат, то надо выбрать подложку, которая будет пропускать тепло.
  • Нельзя монтировать кабельную систему под диванами и шкафами, где почти нет теплообмена с воздухом – возможен перегрев и выход из строя.

При выборе кабельного электрического теплого пола следует отдавать предпочтение двужильному кабелю.

Тонкий нагревательный кабель

Это такая же электрическая кабельная система, только сечение кабеля меньше, чем у обычного. Преимуществом является невысокая стяжка, которой заливается тонкий кабель, надежность и механическая прочность конструкции. На прогрев уходит меньше времени и электроэнергии, поэтому при монтаже под ламинат тонкому кабелю уделяется больше внимания.

Нагревательные маты

Чтобы упростить обустройство электрического теплого пола, нагревательный кабель стали укладывать змейкой на полимерную сетку промышленным способом и выпускать готовые к монтажу маты. Благодаря этому они получили неоспоримое преимущество перед кабельной системой.

  • Заметно сокращается время установки. Не надо рассчитывать расстояние между нагревательными элементами, рулон из сетки просто раскатывается по поверхности бетонной стяжки.
  • Легко подогнать под любую геометрию комнаты. Полимерную основу можно нарезать на необходимые фрагменты, не задевая кабель.
  • От каждого термомата выводится «холодный конец» кабеля, к которому подключается термостат. Через него задается необходимая температура нагрева системы.

Нагревательные маты не обязательно заливать бетонной стяжкой. Они просто укладываются на выровненную поверхность, а сверху настилается напольное покрытие, чаще всего ламинат.

Инфракрасный пленочный

Электрическая система на пленке обладает дополнительными плюсами по сравнению с другими отопительными системами. Термопленка – это собранная на пленочной пластиковой основе электрическая схема из медной токопроводящей шины, карбоновых нагревателей и серебряного покрытия. Ламинат нагревается благодаря инфракрасному излучению, работающему аналогично солнечным лучам.

  • Главное преимущество инфракрасной пленки– удобство монтажа, экономия времени и средств, возможность произвести все работы самостоятельно. Укладка выполняется «сухим» методом, без стяжки и клея, под любое напольное покрытие, в том числе и ламинат.
  • Еще один немаловажный плюс – экономное потребление электроэнергии по сравнению с другими электрическими теплыми полами. Равномерный постоянный обогрев всей площади возможен при минимальном расходе электричества.
  • Не уменьшает высоту помещения при использовании под ламинированное покрытие, поскольку толщина инфракрасного пленочного теплого пола составляет всего 0,23 – 0,47 мм. Эта цифра почти не влияет на параметры уложенного ламината.
  • Помимо практической помощи в поддержании комфортной температуры в доме, инфракрасная электрическая система дарит оздоровительный эффект. Мощность излучения соответствует человеческому организму, тепловые лучи подавляют патогенные микроорганизмы, поддерживая хорошее самочувствие.
  • Пленочный теплый пол не боится механической нагрузки, его можно укладывать и под тяжелую мебель, и в общественных местах.

При нагревании ламината, уложенного на инфракрасную пленку, уровень паров формальдегида в окружающем воздухе не увеличивается.

Недостаток у материала только один – высокая цена. Но если сравнивать общие расходы на системы теплого пола, то инфракрасная пленка обойдется не дороже других материалов.

Разобравшись в преимуществах и недостатках теплых полов самое время узнать, как провести монтаж собственными силами. Выяснить, каковы тонкости в укладке различных систем, о чем надо побеспокоиться заранее.

Подробнее о том, какой ламинат подойдет для укладки на электрический теплый пол, читай в статье «Какой лучше выбрать ламинат для теплого пола»

Инструкция выполнения работ по шагам

Каждая нагревательная электрическая система сопровождается подробным описанием технологии укладки под ламинат, порядком действий, чтобы при монтаже своими руками у исполнителя не возникало вопросов. Но перед началом работы необходимо провести пошаговую подготовку поверхности под электрический теплый пол.

  1. Тщательно очистить основание от грязи и мусора, заделать все ямки и трещины цементным раствором, если неровностей много, сделать бетонную стяжку, укрепив раствор металлической сеткой.
  2. Проложить фольгированную ленту для теплоизоляции основания и уменьшения потерь тепла, скрепив полосы скотчем.
  3. Определить точку установки терморегулятора, который должен располагаться не ниже 0,3 метра от уровня пола, и подготовить стену для прокладки силового кабеля и термодатчика.

Подготовка пола (стяжка)

Поверхность бетона, на котором будет монтироваться электрическая система подогрева, должна быть ровной. От этого зависит долговечность эксплуатации и теплого пола, и ламината. На неровностях напольное покрытие ломается, вздувается, появляются трещины. Поэтому важно провести цементно-песчаную стяжку, положив для усиления вниз металлическую сетку.

  • Основание размечается на метровые участки, для контроля уровня бетонного слоя устанавливаются маячки.
  • Приготовленная в нужной пропорции смесь выливается на сетку.
  • Широким правилом выравнивается горизонтальное положение уровня стяжки.

Подробно ознакомиться с различными способами подготовки пола под ламинат можно в статье «Лучшие способы сделать пол под ламинат идеально ровным»

После полного застывания, где-то через месяц, подготовленный бетонный пол закрывается теплоизоляционным материалом (подложкой). Это предохранит от тепловых потерь и обеспечит равномерный обогрев по всей площади. При укладке электрической системы на деревянное основание теплоизоляция не обязательна, поскольку дерево обладает низкой теплопроводностью.

Монтаж нагревательных элементов

После подготовки основания можно приступать к монтажу электрического теплого пола под ламинат. Этот шаг зависит от типа системы, поэтому при укладке нагревательных элементов необходимо действовать строго по инструкции.

Еще до раскладки кабельной системы необходимо составить схему расположения кабеля, рассчитать его длину и ширину, определить мощность, способную обогреть комнату. И только потом начинать монтаж.

  • Зафиксировать начальную точку и разложить нагревательный элемент змейкой или спиралью. Следует избегать места, где будет стоять мебель, и не приближаться к стенам ближе, чем на 15-20 см.
  • Расстояние между проводами не менее 5 см, не допускается перехлест и касание нагревательных элементов. Это приведет к перегреву и выходу из строя всей конструкции.
  • Убрать термодатчик в гофрированную трубку и положить между изгибами теплового кабеля, а идущий от датчика провод спрятать в подготовленный канал на стене, ведущий к терморегулятору.
  • Подключить провода и проверить работу системы в тестовом режиме. Если кабель нагрелся, то все хорошо. Отключив электричество, можно приступать к заливке теплого пола цементно-песчаной смесью.
  • Обязательно начертить на бумаге точный план-схему расположения всех элементов системы, это поможет локализовать и отремонтировать вышедший из строя участок.

Если для отопления выбраны электрические маты, то работа заметно упрощается – на них не делается цементно-песочная стяжка. Ламинат укладывается сразу на термоматы. В остальном действия повторяются. Необходимо провести предварительные расчеты, определить покрываемую площадь и начертить схему раскладки деталей. При монтаже проследить, чтобы нагревательные элементы не оказались рядом, установить датчик и подключить систему к терморегулятору.

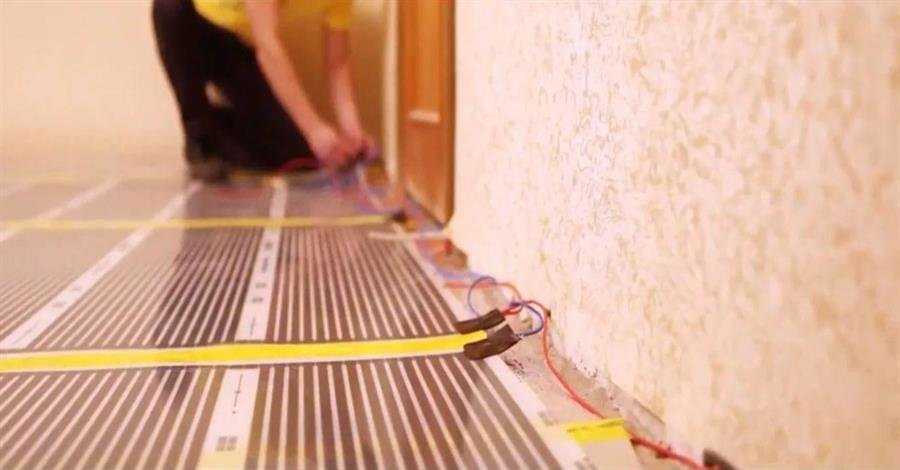

Еще легче своими руками укладывать под ламинат инфракрасный пленочный теплый пол.

  • Составляется схема расположения нагревательных элементов, пленка нарезается по обозначенным линиям на фрагменты нужного размера, но не более 10-15 метров.
  • Затем детали раскладываются по плану на расстоянии в 20 см от стен медными шинами вниз и скрепляются скотчем.
  • С нижней стороны пленки к черной полосе подсоединяется термодатчик, а к краям медных полос прикрепляются зажимы с проводами. Все контакты тщательно изолируются.

Работа должна быть аккуратной. Нельзя накладывать один кусок пленки на другой, на нагревательные элементы нельзя наступать. После подключения к терморегулятору и тестовой проверки система готова к укладке ламинированного напольного покрытия.

Установка датчиков температуры и терморегулятора

Чтобы обеспечить равномерный подогрев электрического пола, необходимо установить между нагревательными элементами термодатчик, который будет контролировать температуру нагрева. Он должен быть изолирован от попадания пыли, влаги и находиться не меньше, чем в полуметре от стены, на которой закреплен терморегулятор. Основная задача датчика – передавать информацию об уровне нагрева. В зависимости от настройки, термостат будет включать или отключать систему, тем самым снижая энергопотребление теплого пола.

Прибор имеет наружное и внутреннее подключение. В первом случае терморегулятор закрепляется на стене, а подводящие провода закрываются пластиковым коробом. При внутреннем подключении в стене делается выемка, в которую вставляется термостат. «Холодный» конец кабеля и провод от термодатчика убираются в гофру и прячутся в специально проложенном канале в стене. И только после этого приступают к окончательной укладке ламината.

Самый простой термостат настроен на определенную температуру воздуха в комнате. Как только она становится выше, прибор на время отключает теплый пол. Программируемый терморегулятор может выполнять несколько функций, в зависимости от заданной программы:

  • поддерживать заданную температуру воздуха, включая и выключая обогрев;
  • включаться в установленное время, например, перед возвращением хозяев с работы, и выключаться, когда дома никого нет, сохраняя минимально допустимую температуру;
  • изменять уровень нагрева в зависимости от времени суток, помогая сэкономить электроэнергию.

Современные модели включаются в настройки «умного дома» и часто управляются дистанционно.

Укладка ламината на кабельный пол

Приступать к укладке ламината можно только после полного высыхания цементно-песчаной стяжки, которой заливается нагревательный кабель. Чтобы улучшить теплообмен, не надо использовать подложку, а сразу собирать покрытие. Но тогда повысится шумовой фон. Если без подложки не устраивает, то подойдут тонкие листы полистирола или специальные изоляционные материалы.

Подробнее о выборе подложки под ламинат на теплый пол читайте в статье «Подложка под ламинат на систему «Теплый пол»

На электрические маты ламинированное напольное покрытие укладывается по обычной схеме, так как нет бетонной стяжки, и тепло легко проходит сквозь подложку.

Укладка ламината на пленочный пол

Наиболее удобный способ настелить ламинат на теплый пол – использовать инфракрасную пленочную систему. Поскольку стяжка здесь не требуется, для защиты токопроводящей поверхности от механических повреждений и попадания влаги сверху настилается плотная полиэтиленовая пленка.

Для улучшения теплообмена и снижения вредных испарений к напольному покрытию предъявляются следующие требования:

  • толщина ламинированной доски должна быть в пределах 6-8 мм;
  • класс ламината – 32 или 33 с замковыми соединениями;
  • в качестве подложки не рекомендуются пробковые маты.

При монтаже электрического пола под ламинат сохраняется обязательный температурный зазор между стеной и покрытием.

О выборе толщины ламинированных досок под теплый пол читайте в статье «Толщина ламината – важная характеристика при выборе покрытия»

Видео

Многие владельцы квартир при обустройстве теплых полов под ламинат хотят всю работу выполнить своими руками, без приглашения специалистов. Подробное видео поможет понять процесс, узнать о профессиональных тонкостях, внимательно изучить наиболее сложные ситуации. Видеоролик покажет разницу между электрическими системами и поможет сделать правильный выбор.

Выводы

В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.

  • Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
  • Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
  • В целях экономии проводов устанавливать терморегулятор посередине помещения.
  • Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
  • В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.

По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

Главная    Водяной теплый пол    Водяной теплый пол под ламинат своими руками

Николай Стрелковский 674

Водяной теплый пол под ламинат может полностью взять на себя функции отопления помещения. Создавать нагреваемый пол с жидким теплоносителем можно в любых помещениях и под любые финишные покрытия. Особенно актуальная такая конструкция будет в комнатах, где требуется особый комфорт, например, в спальнях. В отличии от обычного конвекторного отопления – нагреваемый пол создает теплую зону в районе ног человек. Представьте себе, как приятно рано утром встать босыми ногами на подогретый пол?

Водяной теплый пол под ламинат своими руками

Содержание

  1. Устанавливаем коллекторный шкаф
  2. Модификации водяных полов
  3. Армируем поверхность
  4. Пошаговая инструкция укладки
  5. Теплый пол на пластиковых плитах
  6. Деревянный теплый пол с водяным отоплением
  7. Монтаж водяного теплого пола своими руками
  8. Видео – водяной теплый пол под ламинат

Устанавливаем коллекторный шкаф

Сердцем всей системы теплого водяного пола с жидким теплоносителем является коллектор. В него подается горячая вода по магистральному трубопроводу и распределяется по контурам отопления. Дело в том, что длину одного контура водяного отопления пола специалисты не рекомендуют создавать длиной более 60 метров.

Перед монтажом пола и выбором конвектора проведите расчет теплого водяного пола, так вы поймете количество потребных труб.

Коллекторный шкаф для теплого водяного пола

Вот так выглядит водяной коллектор системы отопления

Обычно коллектор устанавливается прямо возле пола, не забудьте закрепить запорные вентили на каждом контуре.

Модификации водяных полов

Существует три основных модификации теплых водяных полов. Вы можете построить любой из них, вне зависимости от того, какое финишное покрытие предполагается в вашем помещении.

  1. В обычном бетонном полу водяные трубы укладываются в массу выравнивающей стяжки.
  2. В настильном полу трубы размещаются в теплоизоляционном слое со специальными пазами.
  3. В традиционном деревянном полу водяные трубы могут прокладываться в промежутках между лагами.

Нагреваемый бетонный пол с водяным отоплением

Готовим перекрытие

Первым шагом при установке такого пола станет уборка и черновое выравнивание перекрытия. Уберите мусор и залейте раствором глубокие выбоины.

Демпферная лента для теплого пола

После уборки пола разместите вдоль стен помещения демпфирующую ленту. Она предохранит стяжку от повреждения при температурной деформации.

Гидроизоляция пола

Затем проведите гидроизоляцию перекрытия. Для этого можно использовать плотный полиэтилен или специальный раствор.

Укладываем теплоизоляционный слой.

Труб отопления пола должны нагревать только ваше помещение, а не соседей. Поэтому важную роль в его качественной работе играет тепловая изоляция

Утепление пола пенопластом

Самым эффективным способом тепловой изоляции помещений будет являться укладка слоя из вспененного полимера, например, пенопластовых плит.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

Способы укладки водяного теплого пола

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

  1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
  2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
  3. Подключаем трубы к коллекторному устройству.
  4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.
  5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке.Укладка цементной стяжки поверх труб теплого пола
  6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно.Водяной теплый пол схема

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

Нагреваемый пол на полистирольной основе
  1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
  2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.
  3. Размещаем трубы отопления в пазах пластиковых плит.Полистирольные плиты для водяного пола
  4. Подключаем трубы к коллектору и проводим испытание системы.
  5. При удовлетворении результатами проверки – укладывайте черновой пол.
  6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» – внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

  1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
  2. Между плитами оставляем пазы для укладки трубопроводной системы.
  3. В пазах размещаем профиль из алюминия.
  4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

Укладка водяного теплого пола на пол на лагах
  1.  Утепляем перекрытие пенопластовыми плитами.
  2.  Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
  3.  По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
  4.  Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
  5.  Сверху укладываем слой, впитывающий влагу, например обычный картон.
  6.  Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
  7.  Монтируем на черновой пол ламинатное покрытия.

Монтаж водяного теплого пола своими руками

Видео – водяной теплый пол под ламинат

Укладка теплого пола под ламинат своими руками — фото | Своими руками

Офис у меня небольшой (4 на 3 метра), находится во флигеле из силикатного кирпича. В свое время теплоизоляцию и утепление дома я не смог сделать в срок из-за нехватки времени, отсутствия необходимых финансов.

В пристройке отопление сделали радиаторное (14 алюминиевых секций, однотрубная система) так что было довольно прохладно.

Стена пристройки — тоже кирпичная, толщиной 400 мм, высота потолков — 2,7 м, полы — деревянные, уложенные на лагах, под которыми гулял ветер.

Я хочу жить с комфортом, поэтому решил своими руками перепроектировать систему отопления в своем офисе, заменив радиаторы на систему теплый пол и проложив между лагами утеплитель. Пол решили покрыть ламинатом.


ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Задача сформулирована, осталось рассчитать теплопотери помещения (с помощью компьютерной программы) и определить потребность в трубах, их диаметр и шаг укладки. Я потратил на это около часа.

Так как лаги пола клали редко, пришлось демонтировать старые доски и поставить дополнительные лаги с шагом 600 мм.

Доски, которые я снял, были разной толщины.

Пришлось обработать их на рубанке, выровняв толщину, так как для укладки ламината требуется очень ровное основание — перепады пола не должны превышать 2 мм. И это обеспечивается с помощью теплоизоляционной подложки.

В моем случае не было возможности использовать подложку, и пришлось выравнивать пол по максимуму.

Кроме того, для каждой второй доски выбрал четвертинку (20×20 мм) для формирования каналов для монтажа труб теплого пола (фото 1).

После установки своими руками дополнительных лаг для укладки утеплителя сделал фальшпол, застелив фанерой (можно взять б/у доски и другой строительный мусор).

Затем между лагами уложили плитный утеплитель из минеральной ваты плотностью 35-40 кг/м 3 и толщиной 100 мм, защитив его снизу и сверху гидроизоляционной пленкой. Во избежание образования конденсата не рекомендую использовать для этого обычную полиэтиленовую пленку.

После этого можно приступать к настилу, но так, чтобы доски чередовались с четвертью и без нее.

При этом в досках необходимо сделать полукруглые пазы с четвертью, чтобы труба поворачивалась (фото 2).

В других досках (без четверти) поперечный паз предусмотрен только с одного края, возле теплотрассы.


Читайте также: Монтаж водяного теплого пола своими руками – фото и ход работ


На этом этапе, который занял всего один день (около 9 часов), была завершена подготовка пола к укладке металлопластиковых 16-мм труб.

В качестве радиатора взял алюминиевую фольгу толщиной не менее 50 мкм (с ней проще работать) в виде листа размером 1,2×10 м, свернутого в рулон. Вы можете использовать другие размеры фольги, но это не принципиально.

Нарезав фольгу на ленты шириной 200-250 мм, раскатала ее по канавкам настила. Встраивая в них трубы, закрепил фольгу степлером к половицам (фото 3).

В результате он занял почти 80% всей площади пола, превратив его в большой радиатор. Чтобы трубы с фольгой не выскакивали из пазов, закрепил их в полу небольшими металлическими пластинами (фото 4).

В свое время я вместо фольги брал оцинкованное железо, а за границей для этих целей используют специальные алюминиевые пластины с уже сделанными пазами для труб. Но все эти варианты меня не устраивали из-за дороговизны и сложности установки.

Завершающим и, пожалуй, самым важным этапом изготовления теплого пола является подключение труб к системе отопления.

Я выбрал простое, хотя и не очень удобное решение использовать обычный вентиль для регулировки температуры (фото 5).

Но это не значит, что вам нужно это делать. Вы также можете выбрать другой метод регулировки, используя, например, смесительные узлы или коллекторные системы.

После установки теплообменника необходимо сразу опробовать систему, проверив ее на наличие утечек и повреждений в трубопроводе.

В противном случае это может впоследствии обернуться неприятностями в виде вздутого пола.

Убедившись, что все сделано правильно, я сделал пол из ламината. Я доволен результатом.

Следует помнить, что каждый материал пола имеет свой коэффициент теплопроводности. В частности, дерево хуже пропускает тепло, керамическая плитка – лучше. Поэтому перед выбором напольного покрытия необходимо оценить величину теплового потока, проходящего через него в помещение.

Работа, в том числе и укладка ламината своими руками, заняла у меня всего два дня, и о финансовых затратах говорить не приходится.


Читайте также: Укладка системы «теплый пол» в ванной комнате


Укладка труб теплого пола под ламинат своими руками: фото

  1. Половые доски следует укладывать так, чтобы между ними образовался паз сечением 20×20 мм.
  2. На небольшом расстоянии от торцов досок с четвертью необходимо сделать полукруглые пазы для укладки изгиба трубы.
  3. Подготовка отражающего слоя.
  4. Нарежьте полоски фольги, накатанные по пазам вдоль половиц, и уложите в них металлопластиковые трубы. Края фольги крепятся к доске степлером.
  5. Подключаем трубы к системе отопления, предусмотрев вентили для ручного регулирования температуры.

Автор: Известный в Рунете домашний мастер (специально по установке большинства видов отопления своими руками) В. Козин. Фото автора. У автора есть сайт про отопление: kozinv.ru

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Ламинированные полы с подогревом

Преобразите свои полы: сделай сам

21 апреля 2020 г.

Floorigami от Shaw Flooring — это ковер, созданный для того, чтобы облегчить вашу жизнь и проекты полов. С ним просто работать и даже просто чистить. Если вы хотите изменить дизайн пространства в своем доме или хотите добавить индивидуальности с помощью нового ковра в индивидуальном стиле, Floorigami устанавливается с помощью всего нескольких инструментов и не требует опыта установки.

Floorigami был создан с мыслью о том, что дизайн и гибкость могут идти рука об руку. Независимо от того, есть ли у вас небольшое пространство, которое вы хотите сделать более уютным, или большое пространство, в котором вы хотите создать индивидуальный ковер, этот продукт для вас! С дизайнерскими стилями и множеством цветов на выбор вы обязательно найдете вариант, соответствующий стилю вашей комнаты. Когда вы будете готовы сделать заказ, просто свяжитесь с нашими профессионалами здесь, в Центре ковров Рона Пака! — СВЯЖИТЕСЬ С НАМИ Ниже приведены несколько советов по простому процессу установки!

Тенденции напольных покрытий 2020 года

21 февраля 2020 г.

Тенденции в области напольных покрытий меняются каждый год, чтобы соответствовать вкусам домовладельцев и новым доступным технологиям напольных покрытий. Выбор нового напольного покрытия для вашего дома или вашего проекта реконструкции может быть захватывающим … И страшным одновременно. Вы должны учитывать тип напольного покрытия, цвет, стиль, долговечность, размер, цену и многое другое.

Затем, из ниоткуда, вы перегружены выбором напольного покрытия. Вот где сотрудники Центра ковров Рона Пака могут помочь! СВЯЖИТЕСЬ С НАМИ сегодня, и мы поможем вам сделать идеальный выбор для вашего следующего проекта напольного покрытия. Чтобы помочь вам начать работу, мы собрали несколько основных тенденций напольных покрытий на 2020 год.

5 причин полюбить ковер

17 января 2020 г.

1: КОВР ПРОЧНЫЙ! Большинство новых ковров устойчивы к пятнам в течение 20 и более лет, если за ними ухаживать. Они хорошо выдерживают стресс от постоянного пешеходного движения, что способствует преждевременному старению, которое используют старые ковры с интенсивным движением. 2: КОВЕР — МЯГКИЙ ВАРИАНТ! Возможно, вы удивлены тем, насколько мягкими могут быть новые ковры. В настоящее время они изготавливаются с увеличенным количеством волокон меньшего диаметра, обтягивающих пальцы ног, на квадратный дюйм. Вам будет трудно найти лучшее ощущение, чем просыпаться утром с новыми плюшевыми коврами под ногами.

3: РАЗНООБРАЗИЕ ВАРИАНТОВ КОВРОВ ИЗ ЭТОГО МИРА! От множества текстур и волокон до огромного выбора цветов и рисунков ковер может вписаться в любой стиль. Вы можете добавить немного индивидуальности своему дому, добавив в комнату яркие цвета, такие как красный или фиолетовый, или вы можете сохранить ее нейтральной, используя различные бежевые и коричневые тона. Выбор бесконечен! 4: КОВЕР ВЕСЬМА! У вас есть ребенок, который учится играть на новом инструменте, таком как барабаны? Застелите ковром ВСЮ комнату! У вас есть любимый человек, который потерял всякий смысл слов TIP и TOE? Устелите свой дом ковром! Ковер является отличным звуковым барьером в домах или офисных помещениях. 5: ЭКОНОМЬТЕ С КОВРОМ Мало того, что ковер является одним из самых дешевых вариантов напольного покрытия, вы также можете сэкономить на счетах за электроэнергию, установив его. Ковер сохраняет тепло в вашем доме и является естественной изоляцией, которая сэкономит вам ежемесячный счет за отопление. Чтобы узнать больше о том, почему ковер является правильным выбором для вашего дома, свяжитесь с нами сегодня!

Ковровые изделия для вашей работы

18 октября 2019 г.

Разнообразие, внешний вид, цена, экологичность и общие характеристики коврового покрытия делают его идеальным выбором практически для любых коммерческих помещений, включая медицинские учреждения и залы ожидания, школьные классы, большинство офисных помещений, торговые центры, и более. Ковровое покрытие в вашем бизнесе смягчит пешеходные дорожки и уменьшит воздействие поскальзываний и падений. Это также поможет приглушить нежелательный шум в вашем пространстве. Теперь вы можете приобрести ковры, которые не только экологически безопасны и спроектированы так, чтобы противостоять окрашиванию и выцветанию, но также выдерживают интенсивное пешеходное движение.

Новый ковер: что это за запах?

17 октября 2019 г.

Этот запах нового ковра для некоторых является напоминанием о тяжелой работе, которая была вложена в недавнее обновление дома, но для многих людей это зловоние, от которого хочется избавиться как можно скорее. Не волнуйтесь, у нас есть несколько советов, как вывести этот запах из вашего дома как можно быстрее!

Почему весна — лучшее время года для замены напольного покрытия

Центр ковровых покрытий Рона Пака • 20 мар, 2019

Здесь, в компании Ron Pak Carpets, мы хотим рассказать вам, почему весна — лучшее время для замены напольного покрытия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
