Светильник из светодиодной ленты своими руками на 220в: Светильник из светодиодной ленты своими руками

как самому сделать лампу из диодной ленты для подключения к сети 12 и 220 в, что понадобится для изготовления, инструкция по сборке и установке

Применение светодиодов для освещения жилых или общественных помещений становится популярным и широко распространенным явлением.

Самым простым и эффектным светильником является светодиодная лента, способная украсить различные поверхности, предметы мебели или послужить самостоятельным осветительным прибором.

Способов ее применения много, большинство из них могут быть полностью реализованы своими руками. Рассмотрим их внимательнее:

Содержание

• 1 Куда подойдет самодельный LED-светильник
• 2 Виды и параметры светодиодных лент
  • 2.1 Устройство светодиодной ленты
  • 2.2 Типы применяемых светодиодов
  • 2.3 Контроллеры блоки питания для светодиодных лент
• 3 Подготовка материалов и деталей
  • 3.1 Что делать если нет готовой светодиодной ленты
• 4 Как собрать светильник: пошаговая инструкция
• 5 Основные выводы

Куда подойдет самодельный LED-светильник

Светильник из светодиодной ленты, сделанный своими руками, может быть использован для оформления различных участков интерьера:

• подсветка аквариума;
• украшение потолочных конструкций;
• подсветка мебельных фасадов;
• освещение зон для работы или отдыха;
• декоративная подсветка.

Перечисленные варианты не являются исчерпывающим списком возможных мест для установки. Сфера применения практически безгранична и зависит только от фантазии пользователя. Изготовление светильника не представляет сложности. Лента (или LED-полотно) продается в готовом виде, от владельца чаще всего требуется только монтаж и подключение. Потребуется опорная конструкция, корпус или прозрачная колба для защиты светильника от внешних воздействий.

Виды и параметры светодиодных лент

Существует много разновидностей светодиодных лент, различающихся между собой следующими параметрами:

• размерами;
• количеством элементов;
• плотностью их установки;
• цветовой гаммой;
• мощностью;
• напряжением питания и т.д.

Кроме этого, можно разделить существующие образцы по следующим признакам:

• количество цветов — одноцветные или монохромные;
• направление свечения — боковое или фронтальное;
• тип чипа — SMD 3528 или SMD 5050 (наиболее распространенные).

Для изготовления светильников оптимальным образом подойдут образцы относительно малой мощности, поскольку назначение подобных приборов преимущественно декоративное, выбирать слишком яркие элементы нецелесообразно.

Устройство светодиодной ленты

LED-полотно представляет собой узкую полосу, являющуюся гибкой двусторонней печатной платой. На поверхности размещены токопроводящие дорожки, лицевая сторона содержит светодиоды и ограничивающие резисторы. Обратная сторона имеет клеевой слой для удобства монтажа на несущие поверхности или элементы. Чаще всего продается в катушках по 5 метров, но встречаются и другие размеры.

В продольном направлении она условно разделена на небольшие фрагменты по 2,5. 5 или 10 см, каждый из которых содержит 3 чипа и 1 ограничивающий резистор. Длина отрезка зависит от размера светодиодов и плотности их размещения. По границам частей нанесены линии с двумя контактами, по которым ленту можно разрезать и присоединить к источнику питания или другому куску ленты. Это удобно при обнаружении перегоревшего светодиода — можно вырезать проблемный отрезок и вновь соединить рабочие части.

Для LED-полотен с питанием в 220 В кратность деления при разной плотности размещения чипов составляет 50 или 100 см (по 60 светодиодов на один фрагмент).

Все образцы светодиодных лент обладают той или иной степенью защиты. Она обозначается буквами IP и цифрами. Лента со степенью защиты IP20 имеет открытый монтаж элементов (ничем не прикрытых), а IP68 полностью герметична и может использоваться в воде.

Типы применяемых светодиодов

Чипы (светодиоды), используемые в разных видах лент, имеют маркировку SMD 3528 или SMD 5050, но встречаются и другие варианты. Разница между ними заключается в размерах и потребляемой мощности. Аббревиатура SMD означает Surface Mounted Device (устройство, монтируемое на поверхность), а цифры после нее — размеры светодиода. Например, 3528 означает размер 3,5 на 2,8 мм, а 5050 — 5 на 5 мм (две первые цифры — длина, вторые — ширина).

Важно! Плотность светодиодов, указанная на маркировке, означает количество на 1 м длины ленты. Планируя изготовление светильника, надо учесть количество элементов, чтобы параметры адаптера полностью соответствовали нагрузке.

Контроллеры блоки питания для светодиодных лент

Для подключения необходим соответствующий блок питания. Есть ленты, предназначенные для прямого подключения к сети 220 В. Большинство образцов рассчитаны на питание от адаптеров на 12 вольт. Имеются также более поздние разновидности с питанием 24 и 36 В. Но напряжение адаптера — еще не все, нужно учитывать мощность используемых светодиодов. На ленте имеется информация о величине потребляемой мощности.

Если указано значение 12 Вт/м, то для трехметрового отрезка понадобится 36 Вт мощности. Таким образом нетрудно подсчитать мощность блока питания. На основании этих вычислений подбирается готовый адаптер, способный обеспечивать энергией имеющуюся ленту. При выборе устройства следует увеличить расчетную величину на 15-20 %, чтобы иметь запас мощности.

Подготовка материалов и деталей

Начинать подготовку следует с выбора конструкции и технологии. Необходимо решить, как сделать светильник из светодиодной ленты своими руками, определиться с его формой, размерами и прочими параметрами. Только после этого можно будет подсчитать количество материалов, определиться с инструментами и прочими нужными элементами. В любом случае понадобится:

• светодиодная лента;
• блок питания;
• паяльник;
• ножницы;
• клей;
• изолента.

Для изготовления своими руками светильника также потребуется опорная конструкция, несущий элемент, на который будет крепиться светодиодная лента. Этот вопрос также должен быть решен заранее, на стадии проектирования.

Форма светильника может быть разной. Особенность светодиодной ленты состоит в гибкости, способности устанавливаться как на плоскую, так и на криволинейную поверхность. Возможно создание подвесной линейной конструкции, настенный или настольный вариант.

Поскольку нужно лишь в установке светодиодной ленты на определенную опорную систему, то основной задачей становится выбор того или иного вида конструкции или дизайна. Большинство пользователей обходятся подручными материалами, но существуют и более сложные изделия, когда из светодиодной ленты делают люстру, изготавливают светильник, напоминающий отдельную лампочку и т.п.

Для них также требуются исходные детали или материалы, которые необходимо приготовить заранее. Форма или конструкция опорной части принципиального значения не имеет, но одно правило следует учитывать в обязательном порядке: поскольку светодиодная лента чувствительна к температуре, опорный элемент должен являться также радиатором, эффективно отводящим тепловую энергию. Оптимальным вариантом является самодельный корпус из массивных металлических деталей, хромированных мебельных труб и прочих подобных предметов.

Что делать если нет готовой светодиодной ленты

Отсутствие светодиодной ленты не обязательно ставит крест на всей затее. Ее можно изготовить самостоятельно, используя для этого определенное количество обычных светодиодов. Способов изготовления может быть много, рассмотрим наиболее простой и удобный. Понадобятся:

• светодиоды с рабочим напряжением 3 В;
• полоски гетинакса или иного, менее жесткого пластика с хорошей теплопроводностью;
• прозрачная термоусадочная трубка;
• пластиковая бутылка, желательно зеленого цвета;
• провода, паяльник и припой.

Порядок действий:

1. На полосках гетинакса шириной 1 см по всей длине сверлят отверстия, куда будут вставлены корпуса светодиодов. Расстояние между центрами выбирается таким, чтобы на элементы равномерно размещались по длине и не слишком отдалялись друг от друга (размещение с шагом 3 см выглядит достаточно привлекательно).
2. После установки контакты соединяются между собой (если их длины не хватает, наращивают тонким проводом), на лицевую сторону полосок укладываются полосы пластика такой же ширины, нарезанные из бутылок. Они играют роль светофильтра и хороши при использовании прозрачных (бесцветных) светодиодов.
3. Затем аккуратно натягивают прозрачную термоусадку и, осторожно нагревая ее, обтягивают получившуюся светодиодную ленту, обеспечивая качественную защиту от влаги.
4. Получившиеся отрезки соединяют в группу из 4 параллельных элементов, чтобы можно было использовать стандартный 12-вольтный источник.

Остается только подключить блок питания и установить светильник в отведенное место.

Как собрать светильник: пошаговая инструкция

Рассмотрим, как собрать своими руками светильник из светодиодной ленты.

1. Первый способ — линейная конструкция. В качестве опоры используется мебельная труба овального сечения. Она имеет 2 плоские стороны, удобные для монтажа ленты. Кроме того, металл послужит эффективным радиатором для отвода тепла. Можно использовать одну полосу, но привлекательнее выглядит блок из нескольких трубок, соединенных параллельно на расстоянии 2-3 см друг от друга. Светодиодная лента приклеивается на плоские стороны и соединяется с блоком питания. Трубки собираются на поперечные металлические пластинки, прикрепленные саморезами в заранее просверленные отверстия, либо на мебельные уголки, вставленные с торца.
2. Второй способ — лампа из светодиодной ленты. Для изготовления понадобится цоколь Е27 с фрагментом корпуса от перегоревшей лампы, пластиковый флакон или бутылка, подходящая по диаметру к корпусу. На внешнюю часть флакона со стороны дна аккуратно наматывают светодиодную ленту, после чего оставшуюся часть отрезают. Внутрь помещают блок питания (для компактности его можно разобрать, изолировав детали термоусадкой). Затем контакты блока питания соединяют с лентой и изнутри с цоколем, после чего изделие склеивают, получая готовую лампу.
   Для защиты от влаги можно поверх установить прозрачный плафон.

Важно! Второй вариант представляет собой определенную опасность в отношении возможности поражения электротоком, поэтому надо работать аккуратно и тщательно изолировать все соединения.

Основные выводы

Изготовление светильника представляет собой процесс сборки корпуса или несущей системы и прикрепления на нее светодиодной ленты с блоком питания. Единственным требованием становится возможность отведения тепла, особенно важная при использовании мощных светодиодов. В остальном никаких принципиальных ограничений не имеется, возможны любые дизайнерские разработки. Недостатком подобных изделий многие считают возможность видеть свечение элементов, которые обычно работают в скрытых от прямого взгляда нишах. Однако, такой способ размещения можно считать особенностью светильника, дизайнерским решением.

Предыдущая

СветодиодыКак устроен и работает светодиод

Следующая

СветодиодыКак проверять исправность светодиодов мультиметром

Светильник из светодиодной ленты своими руками

Светодиодное освещение все чаще применяется в квартирах и частных домах, постепенно вытесняя традиционные источники света. Широкую популярность светодиоды приобрели благодаря своим техническим характеристикам и высоким экономическим показателям. Особым спросом пользуются светодиодные ленты, используемые в качестве основных осветительных приборов и устанавливаемые в самых разных местах. Однако, главным препятствием для широкого применения светодиодов, остается их довольно высокая цена.

Многие домашние мастера пытаются решить эту проблему собственными силами, создавая оригинальные приборы, в том числе и светильник из светодиодной ленты своими руками. Такие конструкции значительно дешевле по сравнению с промышленными аналогами, а по эффективности и качеству ничем не уступают им. При наличии знаний основ электротехники самодельные приборы освещения может изготовить любой начинающий электрик.

Содержание

Применение светодиодных лент

Конструкция ленты выполнена в виде прорезиненной печатной платы, что делает ее очень гибкой и эластичной. Благодаря этому стало возможно свободное размещение светодиодов и токоограничивающих резисторов, без риска каких-либо повреждений. То есть, при сгибании ленты, перемещаются и все элементы, расположенные на ней. С помощью ленты стало намного проще изготавливать самодельные светильники. Ее можно свободно разрезать и получать кусочки нужных размеров.

При работе со светодиодной лентой необходимо соблюдать обязательные правила. Например, чтобы не нарушить контакт между светодиодами, все разрезы следует производить только в тех местах, которые специально предназначены для этого. Для их обозначения используется линия белого цвета. На месте разреза контакты припаиваются к питающему проводу.

Светодиодная лента содержит в своей структуре самоклеящуюся прослойку, с помощью которой она может быть установлена в любых местах. Светодиоды, использующиеся в полосе, обладают различными характеристиками светового потока. Наибольшей популярностью пользуются изделия, работающие от напряжения 12 вольт. Конструктивные особенности ленты позволяют применять ее не только по прямому назначению, но и в качестве основной детали самодельных светильников. Такие осветительные приборы обычно выполняют функцию дополнительных источников света, для освещения ограниченного пространства.

Подготовка материалов и деталей

Благодаря высокой гибкости светодиодной ленты, конструкции светильников могут изготавливаться в самых разных вариантах. Тем не менее, все они подчиняются единым принципам, используемым в процессе изготовления и сборки, независимо от конфигурации светильника.

Рекомендуется еще до начала сборки запастись необходимыми материалами, деталями и инструментом. В противном случае, в процессе работы возникнет ненужная спешка, начнутся срочные поиски недостающего, что может привести к потере качества готового светильника, а сама сборка затянется на неопределенное время.

В первую очередь нужно приобрести светодиодную ленту, с заранее известными параметрами и техническими характеристиками. Лучше всего подходит полоса шириной 8 мм. Также, понадобится алюминиевый уголок, вместо которого допускается использование пластикового короба для электромонтажа. Размеры уголка составляют 10х10 мм, а длина – 1,5 м. Все крепления и сборка выполняются с помощью шурупов. Включение и выключение светильника происходит с помощью малогабаритного выключателя.

В более продвинутых конструкциях используются блок питания, контроллер, и пульт управления. Такое изделие получается более дорогим, однако оно значительно надежнее в работе. В перечень инструментов входит электродрель, электролобзик, плоскогубцы, линейка и карандаш. После того как все необходимое подготовлено, можно приступать к процессу сборки.

Сборка светильника

Существуют различные варианты изготовления светильника с применением светодиодной ленты. Сборка будет зависеть от конструкции, которая изначально запланирована к изготовлению.

Основные этапы у любого вида изделия совершенно одинаковые, поэтому сборка будет происходить в следующем порядке:

• В первую очередь отмечается точная длина уголка или пластмассового короба, запланированная для сборки светильника.
• Далее в уголке просверливаются отверстия для последующего крепления прибора с помощью шурупов. При необходимости в уголке выпиливается небольшой участок под размеры миниатюрного переключателя, если он будет использоваться.
• Готовый уголок закрепляется в заранее определенном месте, после чего устанавливается выключатель, а провода припаиваются к ленте на линии разреза.
• После этого светодиодная лента обезжиривается с помощью ацетона или другого растворителя.
• Подготовленная лента крепится к уголку или коробу. Вначале она лишь слегка прикрепляется к поверхности, а после выравнивания окончательно закрепляется на месте.
• На последнем этапе к ленте подключается контроллер, блок питания или адаптер, способный выдавать 12 вольт. С помощью этих приборов становится возможным подключение светильника в обычную электрическую сеть с напряжением 220В.

Таким образом, получился осветительный прибор, установленный горизонтально. Чаще всего такие светильники используются на кухнях для освещения рабочих зон, столешниц и варочных поверхностей. Кроме того, они размещаются над письменными столами, располагаясь внизу полок или навесных шкафчиков. Наиболее оптимальное расстояние до рабочей поверхности составляет 70-80 см, что делает свет совершенно безвредным для зрения.

Что делать, если нет готовой светодиодной ленты

Иногда возникают ситуации, когда нет возможности приобрести светодиодную ленту или отсутствуют средства для ее покупки. В этом случае можно попробовать изготовить ленту самостоятельно, используя отдельные светодиоды.

Перед началом работ необходимо подготовить все необходимое для сборки конструкции:

• Светодиоды, мощностью 1 Вт каждый, в необходимом количестве.
• Рулончик специального двухстороннего скотча, обладающего хорошей теплопроводностью.
• Драйвера, соответствующие количеству светодиодов. Необходимо обратить внимание на маркировку, где указано количество выходов для светодиодов.
• Алюминиевая лента или другая поверхность с минимальной толщиной 1 мм. Площадь должна соответствовать 1 см для каждого светодиода.

Вначале алюминиевая поверхность обезжиривается, после чего к ней приклеивается двухсторонний скотч. Нижняя часть светодиодов также обезжиривается, после чего они устанавливаются на скотч, чередуясь положительными и отрицательными полюсами. Светодиоды прижимаются, после чего припаиваются. Затем припаиваются драйверы и светильник можно подключать к питанию. После проверки работоспособности, его можно вставить в любой корпус и устанавливать в различных местах.

Светодиодная лента 220В, соединительная и разностная лента на 12 вольт

Многие планируя подсветку и либо не догадываются, что есть светодиодная лента 220В. Для него не требуется блок питания 12В, только миниатюрный выпрямитель, через который включается прямо в розетку. Очевидным преимуществом является простота использования и подключения, практически эквивалентная светодиодной лампе. Кроме того, есть очевидные преимущества и недостатки.

Типы диодных лент 220В

Популярные модели SMD 5050 и SMD3528

Вид питания на 220 состоит из нескольких видов, и это светодиоды 3528, 5050, 2835, 3014 и мощные SMD 5630. Самые распространенные светодиодные ленты 5050 и 3528, которые легко купить в России, а вот остальные придется заказывать у китайцев, но покупать у них не советую, обманули. Внешне почти неотличим от обычного, но имеет маркировку, указывающую на то, на какое напряжение он рассчитан. Особенность в том, что обычно режут только кратно 1 метру или кратно 50 см., то есть 30 см или 80 см резать не получится.

Основные настройки:

1. кратность резов 50, 100, 200 см;
мощность
2. Ватт на метр;
3. степень защиты от влаги;
4. цветовая температура.

Стандартно выпускается в различных исполнениях по степени защиты от влаги. Защита может быть IP67, IP68 в виде силиконовой трубки, такие неплотности позволят эксплуатировать их во влажных помещениях типа саун и на улицах. По мнению моих коллег, которые достойно работают в суровых условиях высоких и низких температур. Основание может быть гибким и жестким, за счет жесткого основания метраж превращается в линейку светодиода или модуль. Из этих линий можно собрать светильник. По типу монтажа могут быть самоклеящиеся на акриловой липкой ленте и могут не иметь клейкой основы.

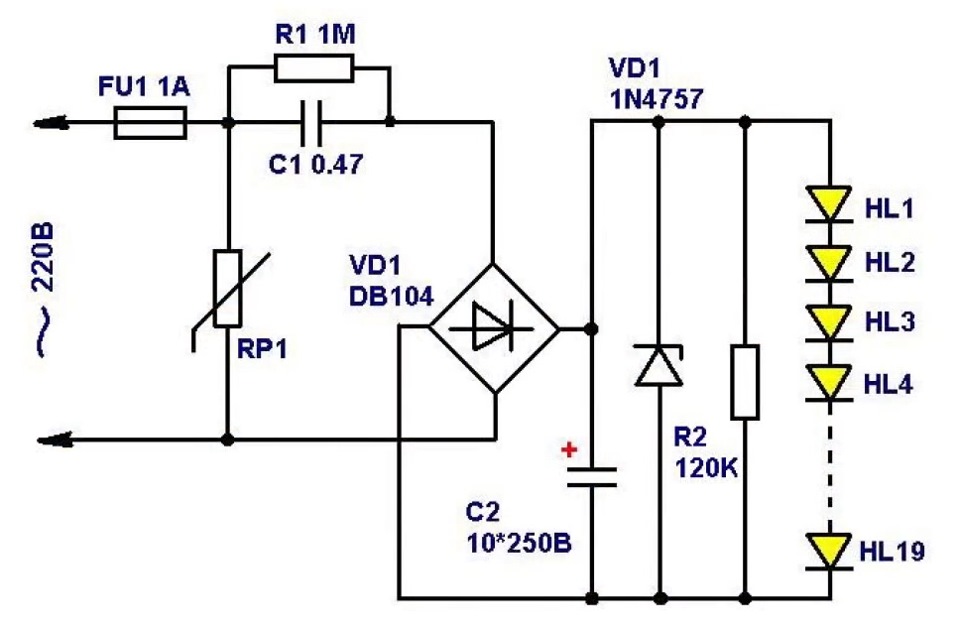

Конструкция и принцип работы

Конструкция и принцип работы

Двойная подача в 2 раза шире

Рассмотрим, как они питаются от высокого напряжения:

1. с использованием обычных светодиодов с напряжением 3,3В — 3,5В;
2. требуют полярного питания, которое создает диодный мост, иначе будут мигать с частотой 50 Гц;
3. Множители могут резать только 50 и 100 см. , так что светодиоды соединены последовательно в цепи 60 витков на метр светодиодов.
4. Почему 60? делим на 220В 3,3В шт., получаем около 60 подключая такой номер серии, блок питания на 12В нам не нужен.

Для повышения надежности светодиодной ленты 220В используется соединение диодов попарно, в случае выхода из строя одного из диодов ток будет проходить через остальные, но на него ляжет повышенная нагрузка.

Мощный на SMD 5630 при потреблении свыше 10 Вт на метр потребуется радиатор или алюминиевый профиль для охлаждения. Но повышенную мощность можно получить и на более слабых светодиодах. Склеить две детали рядом, получив двойную, с увеличенной в два раза шириной. Кроме того, широкое основание лучше отводит тепло при нагреве.

Цвет RGB, резистор на один или два светодиода.

Цвета светового потока такие же, как и у обычного:. Белая, красная, зеленая, синяя и трехцветная RGB светодиодные ленты RGB на 220В требуют специальных регуляторов яркости каждого цвета, рассчитанных на те же 220 вольт, найти их сложно, т. к. они почти все выпускаются на 12 вольт. Поэтому советую покупать готовые наборы.

Контроллер RGB на 220 вольт

Как подключить светодиодную ленту к 220В

Подключение ленты 220В

Подключение очень простое, нужно только соединить пару проводов с правильной полярностью. В случае цветной полосы подключите провод контроллера RGB в соответствии с цветовой маркировкой.

Ступени соединения:

1. отрезок необходимой длины кратной длине, указанной производителем, обычно 50 или 100 см.;
2. , если используется герметик, в конце герметика надрезать и нанести силиконовый соединитель, в виде кольца;
3. Вставляем коннектор и крепим на герметик;
4. соблюдая полярность подключения провода от выпрямителя;
5. проверьте всю полосу на герметичность, не допускайте попадания воды внутрь.

Соединение и уплотнение

Выпрямитель, через который он подключен, состоит из диодного моста и тоже имеет собственную мощность. Он может иметь мощность 700 Вт., его хватит на обычные 100 метров светодиодной ленты, или на 40 метров сильного. Этого достаточно, чтобы осветить очень большую комнату. Стоимость этого выпрямителя очень низкая, его очень легко сделать своими руками, купив 4 диода или окончательную сборку в магазине радиодеталей.

Выпрямитель с вилкой для подключения к сети

Преимуществом полосы перед обычной будет отсутствие требований к толщине силовых проводов. В отличие от низковольтных, для которых требуются очень толстые кабели, при таких высоких требованиях нет, их можно соединять любыми тонкими проводами. Провода сечением 0,75 квадратных миллиметра легко тянут мощность 1500Вт.

Заправочный выпрямитель

Так как выпрямитель представляет собой диодный мост и отсутствуют конденсаторы, которые будут сглаживать пульсации напряжения в сети, вся полоса мерцает с частотой 100 Герц. По СанПиН такие пульсации не допускаются в жилых помещениях, особенно там, где читают или работают. По этой причине не рекомендуется использовать в квартирах. Но пульсации можно уменьшить, если установить в выпрямитель высоковольтный конденсатор до 400В, причем чем мощнее, тем больший конденсатор требуется. Вплотную вопросом не занимался, но обычные светодиодные лампы 6 ватт требуют 40 мкФ, чтобы вызвать всплеск скорости, но не избавиться от них полностью. Чтобы использовать его, используйте одинаковую мощность для каждых 6 Вт.

Основные отличия

Разъем для подключения

Подводя итог, выделим основные преимущества и недостатки.

Преимущества.

• Не требуют дорогого блока питания, если нужно подключить 1-3 метра, то воткнул в ближайшую розетку и работает.
• Подключить тонкие провода, так как сила тока мала.
• Длина одного куска может быть до 100 м., или 70 Вт.

Недостатки.

• Высокое напряжение требует особой осторожности при установке и эксплуатации.
• Может быстро сломаться, если купить дешевый китайский.
• Ремонт герметика будет очень сложным.
• Обрезка только длиной кратной 100 или 50 сантиметрам.
Светодиод
• мигает с частотой 100 Гц, глазу не видно, но влияет на сознание человека, утомляет и может появиться головная боль.

Эти недостатки ограничивают область применения, его можно устанавливать в качестве вторичного освещения светодиодным освещением кухни, освещением кладовки, гаража, коридора или гирлянды. В коммерческой сфере могут быть освещены здания, рекламные вывески. Под новый год строители украшают башенный кран и высоту стрелы.

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самым важным шагом является выяснение того, как обеспечить соответствующую входную мощность для светодиода. полосы, чтобы заставить его светиться. В зависимости от того, где вы приобрели светодиодную ленту и блок питания для светодиодов, способы настройки могут различаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и блока питания

Большинство светодиодных лент работают от постоянного тока низкого напряжения. Обычно используются напряжения постоянного тока 12 В и 24 В.

В первую очередь убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к перегоранию ваших светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, взглянув на лист спецификаций светодиодной ленты, в котором обычно указывается потребляемый ток или мощность на длину.

Если оба эти условия соблюдены, с точки зрения электричества мы готовы к работе.

Схема подключения светодиодной ленты Waveform Lighting

Далее нам нужно проверить, совместимы ли блок питания и светодиодная лента физически с точки зрения разъемов и вилок. Поскольку светодиодные ленты и блоки питания поставляются с различными типами подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!) мы составили диаграмму ниже.

Нажмите здесь, чтобы загрузить PDF-версию, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым цветом). Затем определите тип соединения, используемого на «стороне светодиодной ленты» (заштриховано синим цветом). Подробная инструкция по определению типа приведена ниже.

Затем найдите пересечение строки и столбца, которые относятся к вашей настройке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Гнезда постоянного тока» на вашей светодиодной ленте, обратитесь к нижнему правому квадрату в таблице.

Фото и текст внутри квадрата описывают способ подключения, а также аксессуары и компоненты, которые вам потребуются. Дополнительные сведения см. ниже:

Определение выходного разъема постоянного тока источника питания (затенен зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенным разъемом является вилка постоянного тока, такая как используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например с блоками питания Meanwell, вилки может вообще не быть — только два провода, помеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но метод подключения будет другим, поэтому обязательно определите это, прежде чем двигаться дальше.



Затем проверьте тип подключения на светодиодной ленте (выделено синим цветом)

Почти все светодиодные ленты имеют медные контактные площадки, обозначенные (+) и (-) на самой ленте. Именно сюда в конечном итоге должны подаваться электрические входы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.



В первом сценарии (первая строка таблицы), если вы разрезаете какие-либо сегменты катушки светодиодной ленты, вы обнаружите, что на конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели целую катушку, производитель, скорее всего, предоставил несколько проводов, уже закрепленных на концах светодиодной ленты. Провода могут быть открытыми с оголенным проводом (второй сценарий) или заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, вы получите по крайней мере один сегмент, который подпадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах электроники: конечная цель состоит в том, чтобы соединить положительный провод (обычно красный) выхода постоянного тока источника питания с (+) медной контактной площадкой, а отрицательный или заземленный (обычно черный или белый) выход постоянного тока источника питания к (-) медной контактной площадке.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебниках и обучающих видеороликах сразу же предлагается припаять провода к этим медным площадкам для получения электрического соединения. Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы сделать хорошо.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для защелкивания на концах светодиодной ленты, чтобы провода надежно соприкасались с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же, за считанные секунды, вы можете преобразовать медные площадки на конце сегмента светодиодной ленты в провода.

И, что самое приятное, вы можете просто отстегнуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Следует ли соединять сегменты светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно осознать, что можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же источнику питания. источник питания.

Как правило, «последовательно» будет более простым, но может привести к некоторым проблемам с падением напряжения. Подробный анализ преимуществ и недостатков каждого подхода см. здесь.

Где приобрести аксессуары для подключения светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи непосредственно в нашем магазине. См. ссылки ниже.

Приобрести, артикул 7095 (штыревой адаптер переменного тока)

Приобрести, артикул 7094 (гнездовой адаптер переменного тока)

Приобрести, артикул 3070, разъем без пайки



Other Posts

Почему эти лампочки не могут быть доставлены в Калифорнию? Обзор названия Калифорнийской энергетической комиссии 20

Штат Калифорния исторически был лидером в продвижении энергоэффективности на политическом уровне, часто требуя производства. .. Подробнее

Почему ваше освещение выглядит плохо — 5 возможных причин

Если вы когда-либо задавались вопросом, почему ваше освещение просто не выглядит хорошо, вы не одиноки. С распространением энергосберегающих… Подробнее

Насколько сильно нагреваются светодиодные ленты? Это нормально?

Вы можете часто видеть, как светодиодные технологии рекламируются за более низкую теплоотдачу и более высокую эффективность. Итак, вы можете быть удивлены, увидев … Подробнее

Имеет ли значение цветопередача? CRI 80 против CRI 90 против CRI 95

Цветопередача является сложным аспектом освещения, потому что это … Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светодиодные светильники T8

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Верхние светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы УФ-А

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.
