Светильник из светодиодной ленты своими руками
Светодиодное освещение все чаще применяется в квартирах и частных домах, постепенно вытесняя традиционные источники света. Широкую популярность светодиоды приобрели благодаря своим техническим характеристикам и высоким экономическим показателям. Особым спросом пользуются светодиодные ленты, используемые в качестве основных осветительных приборов и устанавливаемые в самых разных местах. Однако, главным препятствием для широкого применения светодиодов, остается их довольно высокая цена.
Многие домашние мастера пытаются решить эту проблему собственными силами, создавая оригинальные приборы, в том числе и светильник из светодиодной ленты своими руками. Такие конструкции значительно дешевле по сравнению с промышленными аналогами, а по эффективности и качеству ничем не уступают им. При наличии знаний основ электротехники самодельные приборы освещения может изготовить любой начинающий электрик.
Содержание
Применение светодиодных лент
Конструкция ленты выполнена в виде прорезиненной печатной платы, что делает ее очень гибкой и эластичной.
Благодаря этому стало возможно свободное размещение светодиодов и токоограничивающих резисторов, без риска каких-либо повреждений. То есть, при сгибании ленты, перемещаются и все элементы, расположенные на ней. С помощью ленты стало намного проще изготавливать самодельные светильники. Ее можно свободно разрезать и получать кусочки нужных размеров.
При работе со светодиодной лентой необходимо соблюдать обязательные правила. Например, чтобы не нарушить контакт между светодиодами, все разрезы следует производить только в тех местах, которые специально предназначены для этого. Для их обозначения используется линия белого цвета. На месте разреза контакты припаиваются к питающему проводу.
Светодиодная лента содержит в своей структуре самоклеящуюся прослойку, с помощью которой она может быть установлена в любых местах. Светодиоды, использующиеся в полосе, обладают различными характеристиками светового потока. Наибольшей популярностью пользуются изделия, работающие от напряжения 12 вольт.
Конструктивные особенности ленты позволяют применять ее не только по прямому назначению, но и в качестве основной детали самодельных светильников. Такие осветительные приборы обычно выполняют функцию дополнительных источников света, для освещения ограниченного пространства.
Подготовка материалов и деталей
Благодаря высокой гибкости светодиодной ленты, конструкции светильников могут изготавливаться в самых разных вариантах. Тем не менее, все они подчиняются единым принципам, используемым в процессе изготовления и сборки, независимо от конфигурации светильника.
Рекомендуется еще до начала сборки запастись необходимыми материалами, деталями и инструментом. В противном случае, в процессе работы возникнет ненужная спешка, начнутся срочные поиски недостающего, что может привести к потере качества готового светильника, а сама сборка затянется на неопределенное время.
В первую очередь нужно приобрести светодиодную ленту, с заранее известными параметрами и техническими характеристиками.
Лучше всего подходит полоса шириной 8 мм. Также, понадобится алюминиевый уголок, вместо которого допускается использование пластикового короба для электромонтажа. Размеры уголка составляют 10х10 мм, а длина – 1,5 м. Все крепления и сборка выполняются с помощью шурупов. Включение и выключение светильника происходит с помощью малогабаритного выключателя.
В более продвинутых конструкциях используются блок питания, контроллер, и пульт управления. Такое изделие получается более дорогим, однако оно значительно надежнее в работе. В перечень инструментов входит электродрель, электролобзик, плоскогубцы, линейка и карандаш. После того как все необходимое подготовлено, можно приступать к процессу сборки.
Сборка светильника
Существуют различные варианты изготовления светильника с применением светодиодной ленты. Сборка будет зависеть от конструкции, которая изначально запланирована к изготовлению.
Основные этапы у любого вида изделия совершенно одинаковые, поэтому сборка будет происходить в следующем порядке:
- В первую очередь отмечается точная длина уголка или пластмассового короба, запланированная для сборки светильника.
- Далее в уголке просверливаются отверстия для последующего крепления прибора с помощью шурупов. При необходимости в уголке выпиливается небольшой участок под размеры миниатюрного переключателя, если он будет использоваться.
- Готовый уголок закрепляется в заранее определенном месте, после чего устанавливается выключатель, а провода припаиваются к ленте на линии разреза.
- После этого светодиодная лента обезжиривается с помощью ацетона или другого растворителя.
- Подготовленная лента крепится к уголку или коробу. Вначале она лишь слегка прикрепляется к поверхности, а после выравнивания окончательно закрепляется на месте.
- На последнем этапе к ленте подключается контроллер, блок питания или адаптер, способный выдавать 12 вольт. С помощью этих приборов становится возможным подключение светильника в обычную электрическую сеть с напряжением 220В.
Таким образом, получился осветительный прибор, установленный горизонтально. Чаще всего такие светильники используются на кухнях для освещения рабочих зон, столешниц и варочных поверхностей.
Кроме того, они размещаются над письменными столами, располагаясь внизу полок или навесных шкафчиков. Наиболее оптимальное расстояние до рабочей поверхности составляет 70-80 см, что делает свет совершенно безвредным для зрения.
Что делать, если нет готовой светодиодной ленты
Иногда возникают ситуации, когда нет возможности приобрести светодиодную ленту или отсутствуют средства для ее покупки. В этом случае можно попробовать изготовить ленту самостоятельно, используя отдельные светодиоды.
Перед началом работ необходимо подготовить все необходимое для сборки конструкции:
- Светодиоды, мощностью 1 Вт каждый, в необходимом количестве.
- Рулончик специального двухстороннего скотча, обладающего хорошей теплопроводностью.
- Драйвера, соответствующие количеству светодиодов. Необходимо обратить внимание на маркировку, где указано количество выходов для светодиодов.

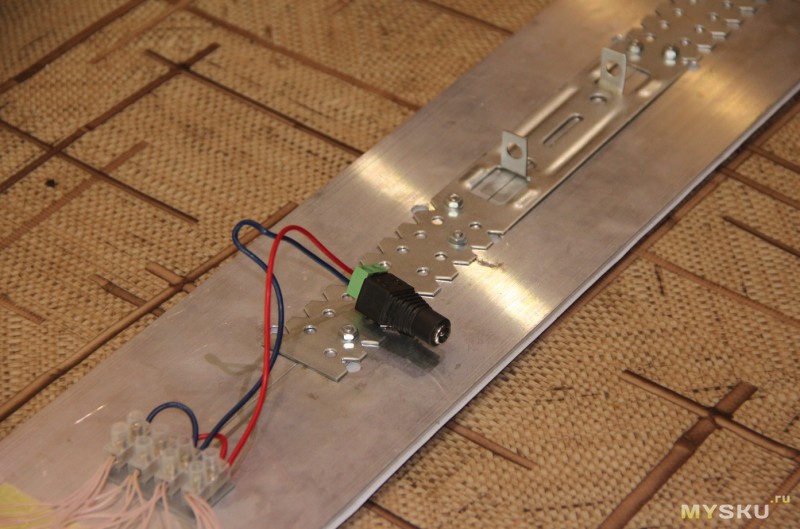

- Алюминиевая лента или другая поверхность с минимальной толщиной 1 мм. Площадь должна соответствовать 1 см для каждого светодиода.
Вначале алюминиевая поверхность обезжиривается, после чего к ней приклеивается двухсторонний скотч. Нижняя часть светодиодов также обезжиривается, после чего они устанавливаются на скотч, чередуясь положительными и отрицательными полюсами. Светодиоды прижимаются, после чего припаиваются. Затем припаиваются драйверы и светильник можно подключать к питанию. После проверки работоспособности, его можно вставить в любой корпус и устанавливать в различных местах.
Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает
Выключатель с подсветкой: установка, подключение, схема
Подключение светодиодной ленты к сети 220В схема
Диммер своими руками: устройство, принцип работы + как сделать диммер самому
Как проверить светодиод мультиметром — все возможные способы в одной статье
Выключатель с подсветкой – схема подключения и монтаж
Деревянный светильник из светодиодной ленты своими руками | Своими руками
После монтажа подсветки на кухне остался отрезок светодиодной ленты.
Подскажите идею, как распорядиться ею с пользой и порадовать домочадцев?
Евгений Корначик, г. Хадыженск, Краснодарский край
Своим простым и в то же время оригинальным вариантом настенного ночника с Евгением поделится Алексей Покрачко.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Понадобилось: светодиодная лента 12 В, блок питания (БП) 12В1А, обрезки досок, столярный клей, эпоксидная смола, прозрачный пластик (можно тонкое оргстекло).
Светильник будет изготовлен из трех деревянных дисков и двух пластиковых. Все диски внутри полые (это кольца), кроме одного внешнего — он сплошной, из дерева. Прежде чем приступить к изготовлению лампы, измерил электрическую розетку с установленным в нее БП, чтобы готовый светильник закрывал их. В итоге ночник в диаметре будет 16, 5 см и толщиной 6 см.
Из дубовой доски вырезал электролобзиком внешний диске! 16, 5 см и обработал его на шлифовальном станке (фото 1)
Из обрезков пластика вырезал два кольца также d 16, 5 см по наружной кромке (фото 2), такие же кольца вырезал из обрезков сосновых досок (фото 3)
Из колец на эпоксидную смолу склеил «бутерброд», чередуя деревянные и пластиковые заготовки, и зафиксировал его струбцинами (фото 4)
После полного схватывания смолы заготовку отшлифовал внутри, затем приклеил сплошной диск и уже полностью отшлифовал изделие снаружи (фото 5).
После шлифовки покрыл светильник защитным составом с воском.
Для установки выключателя вырезал в стенке паз и проверил, как «садится» тумблер (фото 6), он должен входить вплотную.
Внутри корпуса закрепил вилкой наружу БП, используя металлическую скобу и саморезы (фото 7).
Временно убрал БП и на стенках на столярный клей закрепил в два ряда светодиодную ленту так, чтобы ее начало было возле паза в стенке и припаял к ней провод с переходником (фото 8) Установил обратно БП, в пазу на термоклей зафиксировал выключатель и припаял к нему провода от ленты и переходника (параллельно) для подключения к блоку (фото 9)
Чтобы светильник не выпал из розетки под своим весом, прикрутил саморезами изнутри планку-упор.
Ссылка по теме: Светильник «Сэндвич» из дерева своими руками
Светильник из светодиодной ленты своими руками.
Watch this video on YouTube
Светодиодная лента. Светильник своими руками.
Watch this video on YouTube
Светодиодный светильник своими руками.
Особо экономичный лайфхак из хлама и светодиодной ленты ✅
Watch this video on YouTube
Фото автора
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Все, что вам нужно знать о светодиодных лентах
ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ
Что такое светодиодные ленты?
Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:
- Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
- Работает от низковольтной сети постоянного тока
- Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
- Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.
Что такое светодиодная лента?
Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:
- Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
- Работает от низковольтной сети постоянного тока
- Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
- Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.
Магазин светодиодных лент →
Структура светодиодной ленты
Светодиодная лента обычно имеет ширину полдюйма (10-12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.
Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.
На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности. Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.
Определение яркости светодиодной ленты
Яркость светодиодных лент определяется с помощью показателя люмен .
В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.
Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).
Яркость светодиодной ленты в первую очередь определяется тремя факторами:
- Световой поток и эффективность на светодиодный излучатель
- Количество светодиодов на фут
- Потребляемая мощность светодиодной ленты на метр
Светодиодная лента без указания яркости в люменах является тревожным сигналом.
Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.
Определение яркости светодиодной ленты
Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.
Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).
Яркость светодиодной ленты в первую очередь определяется тремя факторами:
- Световой поток и эффективность на светодиодный излучатель
- Количество светодиодов на фут
- Потребляемая мощность светодиодной ленты на метр
Светодиодная лента без указания яркости в люменах является тревожным сигналом.
Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.
Плотность светодиодов и потребляемая мощность
Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.
Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих точек и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.
Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).
Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.
Узнайте больше о факторах, влияющих на срок службы светодиодных лент.
Варианты цвета светодиодной ленты: Белый
Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.
При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).
Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).
Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.
Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.
Отрегулируйте ползунки ниже для визуальной демонстрации CRI и CCT в действии.
Теплее ← CCT → Охладитель
Нижний ← CRI → Высший
Варианты цвета светодиодной ленты: фиксированный и переменный цвет
Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.
Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше.
Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.
Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.
Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.
Входное напряжение и источник питания
Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.
Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). На каждом блоке питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:
- Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)
Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:
- Мощность = 4 Вт на фут x 5 футов = 20 Вт
Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.
Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.
Входное напряжение и источник питания
Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.
Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). На каждом блоке питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:
- Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)
Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:
- Мощность = 4 Вт на фут x 5 футов = 20 Вт
Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.
Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.
Как подключить светодиодные ленты
Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.
Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.
Подробнее →Алюминиевые каналы и радиатор
Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы.
Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.
Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.
Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).
Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.
Подробнее →Затемнение и управление цветом
В отличие от светодиодных ламп , все светодиодные ленты могут диммироваться при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.
Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой.
Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.
Определение качества светодиодных лент
Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.
Состав и качество печатной платы — Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.
Количество и качество светодиодов — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями.
Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.
Поверхность светодиодной ленты — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.
Определение качества светодиодной ленты
Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются.
Ниже приведены некоторые подсказки, чтобы знать, где искать.
Состав и качество печатной платы — Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.
Количество и качество светодиодов — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.
Поверхность светодиодной ленты — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.
Хотите узнать больше?
Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.
Солнечные фонари своими руками для начинающих (инструменты не нужны!)
В этом уроке я покажу вам, как сделать солнечные фонари своими руками, не используя ни одного инструмента.
На самом деле, это шаги, которые я недавно использовал, чтобы использовать солнечные батареи для своего собственного освещения.
Я разместил эти фонари на солнечных батареях в небольшом сарае, но эта сборка также является отличной отправной точкой для фургонов, лодок, домов на колесах и больших навесов или зданий.
Начнем.
Видеоурок
Вот видеоурок, который я сделал для этого проекта. Посмотрите это ниже и рассмотрите возможность подписки на мой канал YouTube, если вам нравятся подобные видео о солнечных батареях своими руками.
Подпишитесь на мой канал YouTube
Запчасти
- Свинцово-кислотный аккумулятор 12 В 7 Ач — Это хороший размер аккумулятора, если вы будете использовать свои фонари нечасто и в течение коротких промежутков времени. В конце этой статьи я расскажу о различных размерах батарей в зависимости от того, как долго вы хотите, чтобы ваши фонари работали.
- Контроллер заряда от солнечной батареи 12 В, 10 А. — У него есть USB-порт на 2 А, необходимый для этого проекта.
- Солнечная панель 12 В 10 Вт — Опять же, это хороший размер для нечастого использования. Вы можете найти различные размеры солнечных панелей в зависимости от желаемого времени работы в конце этой статьи.
- Двусторонняя монтажная лента
- Косичка SAE
- Зажимы типа «крокодил» SAE для аккумулятора
- Светодиодные ленты USB
Шаг 1. Установка контроллера заряда
Выберите место для монтажа контроллера заряда. Прежде всего, я бы рекомендовал учитывать, где вы будете монтировать солнечную панель и выбирать место для контроллера заряда, до которого будут доходить провода солнечной панели. Для себя я выбрал место на стене рядом с дверями сарая.
Выбрав место установки, приклейте немного двусторонней монтажной ленты к задней части контроллера заряда.
Закрепите контроллер заряда на стене.
Шаг 1 выполнен!
Если вы когда-либо устанавливали контроллер заряда, вы знаете, что это очень просто.
Шаг 2: подключение контроллера заряда к аккумулятору
Примечание: Большинство контроллеров заряда, включая тот, который я использую в этом руководстве, требуют, чтобы вы сначала подключили аккумулятор, так что порядок подключения ниже. подробно здесь. Но всегда перепроверяйте рекомендуемый порядок подключения в руководстве вашего контроллера заряда. Хотя редко, некоторые требуют сначала подключить солнечную панель.
Для этого шага я взял пару переходных кабелей, которые упрощают этот процесс. Вот один из них, который, как вы увидите, уже имеет встроенный предохранитель для защиты от перегрузки по току — передовая практика безопасности в самодельных солнечных энергосистемах, подобных этой.
Соедините два переходных кабеля — косичку SAE и SAE к зажимам типа «крокодил» аккумулятора — вместе.
Найдите клеммы аккумулятора на контроллере заряда. Они обычно помечены значком батареи или буквами «BAT» или «BATT».
Вставьте положительный конец провода в положительную клемму аккумулятора, а отрицательный конец провода — в отрицательную клемму аккумулятора. Используйте пинцет (или маленькую плоскую отвертку), чтобы затянуть клеммы.
Совет: Нет плоской отвертки? Не беспокойся. Я не использовал его — в конце концов, это сборка без инструментов! Помимо пинцета, другие бытовые альтернативы включают чистящее средство для ногтей на паре кусачек для ногтей, плоскую отвертку на многофункциональном инструменте, заколку для волос и даже карманный нож.
Подсоедините зажимы типа «крокодил» к соответствующим клеммам аккумулятора 12 В.
Совет: Если ваши зажимы типа «крокодил» не достают до клемм аккумулятора, просто используйте удлинительный кабель SAE.
Если вы хотите сделать соединение более постоянным — например, в транспортных средствах, где вещи могут толкаться во время перевозки — вы можете взять немного изоленты и прикрепить зажимы типа «крокодил» к клеммам.
Шаг 3. Выберите тип аккумулятора
После подключения аккумулятора убедитесь, что контроллер заряда включен. Экран должен включиться автоматически и начать отображать характеристики системы, такие как напряжение батареи.
Следуйте инструкциям в руководстве к контроллеру заряда, чтобы выбрать тип аккумулятора. Ваш контроллер заряда должен знать, какой тип батареи вы используете, чтобы заряжать и разряжать батарею до нужного напряжения. Я выбрал опцию «SEL», что означает герметичные свинцово-кислотные батареи.
Примечание: Если вы что-нибудь знаете о батареях, вам может быть интересно, почему я не использую литиевую батарею для этого проекта. Причина проста: поскольку эта самодельная установка солнечного освещения находится в моем неизолированном сарае, температура батареи будет ниже нуля.
И литиевые батареи не следует заряжать ниже точки замерзания (если они не имеют защиты от низкотемпературной зарядки, которая обычно доступна только для больших литиевых батарей, таких как размеры 100 Ач или больше).
Теперь ваш контроллер заряда и аккумулятор правильно подключены!
На мой взгляд, это была самая сложная часть этого проекта. Все, что нам нужно сделать дальше, это установить и подключить солнечную панель и фонари, и наши солнечные фонари DIY будут готовы.
Шаг 4. Установка и подключение солнечной панели
Найдите солнечное место на крыше сарая, чтобы установить солнечную панель. Если вы находитесь в северном полушарии, оптимальным направлением для солнечных батарей будет юг. Если вы находитесь в южном полушарии, оптимальным направлением будет север. Я рекомендую выбрать крышу, направление которой ближе всего к оптимальному направлению вашего местоположения.
Совет: Если вы не знаете, в каком направлении смотреть на солнечную панель, воспользуйтесь нашим калькулятором азимутального угла солнечной панели.
Если вы можете контролировать угол наклона солнечной панели, воспользуйтесь нашим калькулятором угла наклона солнечной панели.
Приклейте двухстороннюю монтажную ленту к обратной стороне солнечной панели. Я только что заклеил скотчем четыре угла своей панели, но вы можете заклеить всю раму, если хотите.
Примечание: Если вы устанавливаете солнечную панель на транспортное средство, я не рекомендую использовать монтажную ленту. Вместо этого я бы взял несколько монтажных кронштейнов для солнечных панелей.
Установите солнечную панель на крышу.
Пропустите провода солнечной панели через щель в стене сарая. Если у вас нет щели или отверстия в стене, вам придется взять дрель и просверлить небольшое отверстие в стене, чтобы пропустить провода. Если вы устанавливаете самодельные фонари на солнечных батареях в транспортном средстве или в изолированном здании, я бы рекомендовал использовать сальник для ввода солнечного кабеля.
Найдите солнечные клеммы на контроллере заряда. Они обычно помечены значком солнечной панели или буквами «PV».
Вставьте положительный конец провода в положительную клемму солнечного коллектора, а отрицательный конец провода — в отрицательный. Используйте пинцет или небольшую отвертку с плоской головкой — или один из бытовых вариантов, перечисленных выше, — чтобы затянуть клеммы.
После подключения солнечной панели убедитесь, что солнечная панель заряжает аккумулятор. Как показано на видео в верхней части этой страницы, значок аккумулятора должен начать мигать, указывая на то, что он заряжается.
Значок батареи на контроллере заряда должен начать мигать, чтобы вы знали, что солнечная панель безопасно заряжает батарею.Теперь ваша солнечная панель правильно подключена и безопасно заряжает аккумулятор!
Шаг 5: Подключите лампы
Для освещения я использую следующие светодиодные ленты USB:
Подключите лампы к порту USB на контроллере заряда.
Измените настройку нагрузки контроллера заряда на 15. Инструкции о том, как это сделать, приведены в руководстве. (Изменение параметра на 15 позволяет вручную включать и выключать порт USB, просто нажимая нижнюю кнопку на контроллере заряда.)
Нажмите нижнюю кнопку (кнопку ENTER) на контроллере заряда, чтобы включить порт USB. . На экране контроллера заряда должна появиться лампочка, указывающая на то, что порт USB и клеммы нагрузки теперь включены. Тем не менее, свет еще не загорится.
Затем нажмите кнопку питания на фонарях, чтобы включить их. При желании вы также можете увеличить или уменьшить яркость. Я выкрутил свой до максимальной яркости.
Теперь все, что вам нужно сделать, чтобы включить и выключить свет, это нажать нижнюю кнопку на контроллере заряда.
Примечание: Я знаю, что этот шаг немного сбивает с толку. Если вы заблудились, я бы порекомендовал посмотреть видео в верхней части этой страницы.
Это делает этот шаг немного яснее. (Я обсуждаю этот шаг, начиная с отметки 3:17.)
Осталось сделать только одно!
Шаг 6. Установка светильников
Снимите клейкую пленку с задней части светильников и приклейте их к стене или потолку.
Совет: Если длина ламп недостаточно достаточна для достижения желаемого места установки, используйте удлинительный кабель USB.
Проверьте свои новые шикарные солнечные светодиодные фонари, сделанные своими руками, нажав нижнюю кнопку на контроллере заряда, чтобы включить их. Лучше дождаться ночи, чтобы почувствовать их яркость.
Примечание: Индикаторы могут мигать в течение нескольких секунд, прежде чем достигнут полной яркости. Это связано с тем, что для загрузки USB-порта на полную мощность требуется некоторое время. Вот почему так важно приобрести контроллер заряда с USB-портом на 2 А — чем меньше, тем свет может мерцать или быть тусклым.
Вот и все: самодельная установка солнечного освещения, которая прекрасно работает в различных сценариях, от небольших навесов и зданий до лодок и фургонов.
Солнечная панель и аккумулятор какого размера мне нужны для запуска фар?
Для своей установки я использовал небольшую солнечную панель 10 Вт 12 В и небольшую батарею 12 В 7 Ач, потому что я не собираюсь использовать эти лампы слишком часто — не более 30 минут за раз, а в среднем, может быть, два раза в неделю. . И эти лампы потребляют, как и большинство 10 Вт, что совсем не так много.
Если вам нужно, чтобы солнечные фонари работали дольше, все, что вам нужно сделать, это подобрать большую солнечную панель и большую батарею. Вот некоторые рекомендуемые размеры в зависимости от того, как долго вы, возможно, захотите использовать свои фонари:
| Желаемое время работы | Размер солнечной панели | Емкость аккумулятора |
| 10 Вт | 7–10 Ач | |
| 1–3 ч/день | 20 Вт | 10-20 Ач |
| 3-5 ч/день | 30 Вт | 20-35 Ач |
Кроме того, эти рекомендуемые размеры являются консервативными, потому что я не хочу, чтобы ваши огни неожиданно погасли! 😄
