Стяжка над теплым полом в доме

Содержание

1. Цель оборудования стяжки
2. Существующие виды стяжек
3. «Плавающая» стяжка для частных домов
4. Система отопления, смонтированная на основании из дерева
5. Плитка в качестве напольного покрытия

Цель оборудования стяжки

К строениям такого типа предъявляется одно требование: облегченная конструкция не способна выдержать массивное основание, поэтому к обустройству стяжки следует подходить с максимально ответственностью. Она состоит из трех слоев, каждый из которых выполняет определенную функцию:

• Нижний слой наносится на «черновой» пол, позволяет выровнять основание. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно. Это облегчит циркуляцию воды в системе обогрева, снизит нагрузку на насос, продлит срок службы механизма.
• Второй слой нужен для теплоизоляции, чтобы дом, установленный на сваи, не промерзал, что существенно снизить его теплопотерю и уменьшит текущие расходы на поддержание определенной температуры в комнатах. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.
• Верхний слой закрывает трубы с теплоносителем, предохраняя их от повреждений, и одновременно играет роль каменной печи. Нагреваясь, бетон долго удерживает температуру, передавая ее в помещение, что позволяет снизить расходы на поддержание температуры в комнате.

Правильно оборудованная стяжка пола в деревянном доме под «теплый пол» продлит срок службы здания, и увеличит комфорт жильцов.

Полностью высохнет стяжка только через четыре недели

Существующие виды стяжек

На данный момент используется три вида стяжек, которые разделяются в зависимости от количества воды в составе раствора:

• Жидкие или мокрые. Получили наибольшее распространение благодаря простоте монтажа и высоким функциональным и прочностным характеристикам.
• Полусухие. Процентное содержание влаги держится на среднем уровне. За счет уменьшения влаги снижается время на высыхание и введение «теплого пола» в эксплуатацию.
• Сухие. В качестве наполнителя применяется мелкофракционный керамзит, кварцевый песок или мелкозернистый шлак. На отопительные трубы укладывается плита ДВП, гипсокартона или водостойкой фанеры. Поверхность выравнивается с помощью шпатлевки, и после высыхания заливается слоем битума, который служит для гидроизоляции.

«Теплые водяные полы» по деревянным лагам в частном доме укладываются по одной из этих технологий. Выбор определенного метода зависит от бюджета, имеющегося времени и конструкционных особенностей здания.

Совет: Не рекомендуется запускать систему отопления до полного высыхания бетонной стяжки. Этот процесс занимает до четырех недель.

«Плавающая» стяжка для частных домов

В доме на свайном фундаменте применяется два вида стяжки для обустройства системы горизонтального обогрева: на «плавающей» стяжке и деревянном настиле.

Первый вариант обладает высокой надежностью и прочностью, но его вес составит не мене 100 кг на квадратный метр, поэтому перед монтажом необходимо обязательно убедиться, что конструкция строения способна его выдержать.

«Плавающая» стяжка в разрезе

На выровненное «черновое» основание укладывается слой гидроизоляции, в качестве которой обычно используется полиэтилен. Он выполняет двойную функцию: защищает древесину от попадания влаги и последующего гниения, и является разделителем между стяжкой и основанием, на которое она уложена. Для обеспечения надежной защиты от влаги, пленка берется с небольшим запасом, примерно 15 см на каждую стену, где она закрепляется при помощи монтажного скотча, что обеспечит герметичность. Если слой полиэтилена состоит из нескольких частей и укладывается внахлест, то места соединения также проклеиваются.

Следующим укладывается утеплитель. В этом качестве лучшими вариантами станут рулонные, мягкие материалы или плиты пенополистирола, которые обеспечивают высокую защиту от промерзания.

Данный способ сделать стяжку «теплого пола» в деревянном доме на сваях подразумевает прокладку демпферной ленты по периметру помещения, где происходит заливка. Древесина не отличается статичностью, и под действием температуры будут происходить небольшие подвижки конструкции здания, лента нивелирует эти колебания и защитит стяжку от разрушения. Важно помнить, что в комнате, площадь которой превышает 40 м², оборудуются несколько контуров отопления, их также требуется разделить слоем демпферной ленты.

Совет: В цементный раствор стяжки желательно добавить пластификатор. Для этого можно взять строительный клей ПВА из расчета 1 кг клея на мешок цемента.

Чтобы обеспечить монолитность конструкции и закрепить инженерные коммуникации, на слой теплоизоляции укладывается армирующая сетка. На ней при помощи хомутов или специальных креплений, выдерживая необходимое расстояние между витками, фиксируются трубы отопления, чтобы в процессе заливки бетоном они не изменили своего положения.

Укладка труб отопления на слой пенополистиролового теплоизолятора

Последним этапом станет заливка цементного раствора. Его толщина должна быть в пределах 5-7 см, чтобы в процессе нагревания плита не лопнула, а в образовавшихся трещинах не появились «мостики холода».

Плавающая стяжка не имеет прочного сцепления с основанием и отделена от стен демпферной лентой, поэтому при естественных подвижках конструкции деревянного дома она сохранит свою целостность.

Система отопления, смонтированная на основании из дерева

Рассмотрим, как уложить водяной «теплый пол» на деревянные лаги. Работа проводится в несколько этапов:

• Черновой пол выравнивается до устранения перепада между краями площадки.
• Первым укладывается слой полиэтилена для гидроизоляции.
• Второй слой — фольгированный пенополистирол. Он даст нужный уровень утепления, а фольга препятствует распространению тепла вниз, концентрируя его в верхней части «пирога».
• Далее собирается каркас из дерева для отопительного контура. В нем пропиливаются желоба, куда будут уложены трубы.
• Коммуникации закрываются слоем оцинкованного металла или пластинами из алюминия, которые позволят равномерно распределить тепло по всей поверхности.
• Последними укладываются листы фанеры или ОСП, на которые монтируется чистовое покрытие пола.

Стяжка на лагах

Другой вариант — монтаж «теплого пола» в частном доме между лагами:

• На боковую поверхность лагов саморезами прикрепляются черепные бруски, которые станут несущим основанием.
• На бруски укладываются листы влагостойкой фанеры, которые застилаются слоем полиэтилена с небольшим нахлестом на лаги.
• Для теплоизоляции используется слой пенополистирола. Его толщина должна подбирается так, чтобы совпадать с верхним краем лагов.
• Конструкция закрывается слоем пароизоляционной пленки, площадь которой должна превышать размеры комнаты на 10-15 см с каждой стороны.
• Следующей кладется армирующая сетка, которую нужно залить тонким слоем цементного раствора. На нее монтируется слой покрытого фольгой изоляционного материала, который выступает в роли отражателя тепла в верхнюю часть конструкции.
• Производится прокладка труб отопления с шагом в 10 или 15 см.
• Заливается стяжка, толщиной 3-5 см, которая закрывается чистовым покрытием.

Получаем водяной «теплый пол» в деревянном доме со стяжкой на плиту многослойного «пирога», который отличается малым весом, но сохраняет прочностные показатели.

Совет: В низких помещениях, где толщина бетонной стяжки не превышает 3 см, рекомендуется использовать слой самовыравнивающей смеси. Это увеличит прочность конструкции.

Плитка в качестве напольного покрытия

Физические характеристики древесины не позволяют ей в должной степени сохранять полученное от системы отопления тепло, поэтому лучшим вариантом напольного покрытия при горизонтальном водяном отоплении является плитка из натурального или искусственного камня.

Стяжка под плитку

Чтобы получить независимую стяжку для «теплого пола» для укладки плитки по деревянным балкам в частном доме необходимо произвести следующие работы:

• Монтируется «плавающая» стяжка, по технологии, описанной ранее. Исключение составляет только толщина бетонного раствора. Она должна быть 3-4 см.
• После полного застывания стяжки, она обрабатывается грунтовым раствором.
• Далее на плиточный клей устанавливается напольное покрытие.

Несмотря на возможность проведения монтажа плиточного покрытия пола на деревянных лагах, у этой методики есть существенный минус срок службы древесины ниже, чем керамогранита и прочих плиточных материалов. Для замены пришедших в негодность деревянных брусков придется проводить серьезный демонтаж напольного покрытия.

К плюсам можно отнести:

• Существенная экономия средств за счет меньшей стоимости древесины.
• Уменьшается общий вес напольного «пирога» и нагрузка на несущую конструкцию.
• Увеличивается скорость монтажа.
• Отопительная система быстрее вводится в эксплуатацию благодаря более быстрому высыханию тонкого слоя бетона.

Несмотря на некоторые ограничения, облицовка плиткой ванной, бассейна и прочих помещений с повышенной влажностью, совместно с системой «теплый пол» позволяет значительно увеличить комфорт и повысить долговечность деревянных элементов конструкции.

«Теплый пол» — это максимальный комфорт в вашем доме

Стяжка — непременный атрибут отопления «теплым полом». Она защищает трубы от нагрузки и механических повреждений, позволяет получить идеально ровную поверхность напольного покрытия, что благотворно сказывается на комфорте жильцов. Единственный ее минус — монтаж стяжки «поднимает» уровень пола, уменьшая общий объем помещения. Если в комнатах с высокими потолками это не окажет существенного влияния, то в низких — может немного мешать.

устройство, расчет и правила монтажа

Наверное, каждый, кто проживает на территории с умеренным климатом, где температура «за бортом» опускается до -5 -15 °С и ниже хоть на какой-то существенный промежуток времени, сталкивался с такой ситуацией, когда общий микроклимат в помещении вроде бы комфортный, а поверхность пола неприятно холодная. По-старинке пол застилается коврами, тогда становится более-менее комфортно по нему ходить босиком. Но этот экономичный вариант невозможен в таких помещениях, как кухня, ванная, туалет, прихожая. Кардинально решает проблему водяной теплый пол, обустроенный во всем доме.

При монтаже водяного теплого пола важно соблюдать технологию и не экономить на материалах

Содержание

1. Устройство водяного теплого пола
2. Расчет теплого пола
3. Бетонный водяной теплый пол своими руками
4. Установка коллекторного шкафа
5. Подготовительные работы и разметка пола
6. Укладка теплоизоляции
7. Армирующая сетка под трубы
8. Укладка труб системы «теплый пол»
9. Проверка системы опрессовкой
10. Заливка бетонной стяжки
11. Как сделать водяной теплый пол на основе полистирольных плит

Устройство водяного теплого пола

Отопительная система представляет собой трубы, уложенные в стяжку пола или непосредственно под напольное покрытие, по которым циркулирует теплая вода, тем самым нагревая пол.

Такая система подключается к источнику с горячей водой. Обустроить водяной теплый пол в квартире можно только в том случае, если в ней предусмотрено автономное отопление. Монтировать же теплый пол в типовых домах категорически запрещено, в том числе и подключать к центральному отоплению. А вот в частных домах оборудовать теплый пол на основе циркуляции воды можно беспрепятственно. Главное, составить проект и правильно все рассчитать.

Схема водяного теплого пола послойно в разрезе

Схема водяного теплого пола может представлять собой такой пирог:

• Плита перекрытия (в квартирах и частных домах на этаже выше 1-ого). Если пол на 1-ом этаже выполнен по грунту, то слои должны быть такими: песок 5 – 7 см, щебень фракцией 30 – 50 мм слоем 8 – 10 см, полиэтиленовая пленка, черновая стяжка с добавлением щебня 5 – 10 мм и речного песка, слоем 7 – 10 см.
• Гидроизоляция (наплавляемая, оклеечная или обмазочная).
• Теплоизоляция (слой обязательно просчитывается индивидуально).
• Фольгированная изоляция, чтобы тепло не уходило вниз.
• Армирующая сетка.
• Трубы водяного теплого пола.
• Стяжка из цементно – песчаной смеси с добавлением пластификатора. Общая толщина вместе с трубами должна составлять 7 – 10 см. Сверху труб обязательно укладывается армирующая сетка с ячейками 150*150 мм, диаметр проволоки 3 – 4 мм.
• Финишное напольное покрытие.

Помимо бетонной системы монтажа водяного теплого пола существует еще настильная система. Ее принципиальным отличием является то, что стяжку пола выполнять не нужно, так как трубы укладываются в специальные конструкции: полистирольные или деревянные.

Расчет теплого пола

Перед обустройством системы необходимо произвести расчеты для определения диаметра и материала труб, которые будут использоваться, расстояния между трубами и теплоотдачи всей системы в целом.

Водяной теплый пол может выступать, как основное отопление, так и как дополнительное. Не каждое помещение можно обогреть только с помощью теплого пола. Дело в том, что ограничений по теплоотдаче конвекторов практически нет, т.е. можно установить такую мощность, что они будут очень сильно нагреваться. При этом их придется просто спрятать в специальный чехол, чтобы никто случайно не обжегся. А вот температура поверхности пола жестко ограничена, иначе будет просто некомфортно. Из этого следует, что мощность теплого пола также ограничена, ее может быть недостаточно, чтобы обогреть помещение. В таком случае основное отопление должно быть устроено другим способом, а теплые полы будут лишь приятным бонусом.

Для расчета водяного пола потребуется:

1. Определить теплопотери дома. Здесь имеют значение такие показатели, как площадь окон, качество утепления стен, пола и крыши, а также высота потолков. Для расчетов можно воспользоваться онлайн программами, доступными в интернете. Полученный результат может быть разным: 40 Вт/м² для помещений с небольшими и качественными окнами, хорошо утепленными стенами и потолком, 250 – 300 Вт/м² для помещений с тонкими стенами из кирпича, неутепленными снаружи, и большими окнами с большим количеством щелей.
2. Сравнить теплопотери дома с мощностью водяного теплого пола. При этом необходимо учесть, что трубы водяного пола не будут занимать всю площадь комнаты, а только около 70%, так называемую активную площадь. Требуется просчитать всю активную площадь дома и умножить ее на теплопотери. Если полученный результат будет больше теплопотерь, значит, система «теплый пол» может выступать только в качестве дополнительного отопления.

Более детальные расчеты лучше доверить специалистам или воспользоваться профильными компьютерными программами. Обязательно требуется выполнить проект отопления, согласно которому будет производиться монтаж. Читайте какие виды теплых полов для квартиры есть.

Бетонный водяной теплый пол своими руками

Монтаж водяного теплого пола в бетонную стяжку является на данный момент самым распространенным. Несмотря на сложность монтажа, а еще больше – демонтажа, у такого способа есть ряд преимуществ. Бетонная стяжка препятствует деформации труб, так как выдерживает довольно большие нагрузки на поверхность. Контактируя со стяжкой, трубы отдают ей тепло, в таком случае уже сам бетон является нагревательной поверхностью. В других же способах монтажа трубы окружены воздушной прослойкой, которая служит теплоизолятором, происходят большие потери тепла.

Установка коллекторного шкафа

В коллектором шкафу соединяются подающая и возвратная трубы от котла с трубами системы водяного теплого пола

Обустройство водяного теплого пола начинается с установки коллекторного шкафа в стене помещения. Лучше всего его располагать на уровне пола примерно посередине стены. Затем к нему подводим две трубы: подающую и возвратную. По подающей трубе горячая вода из котла поступает в систему «теплый пол», проходит по ней. Возвратная труба служит, чтобы вернуть охлажденную воду из системы обратно в котел, где она снова нагреется и будет направлена к подающей трубе. Движение воды будет обеспечено циркуляционным насосом.

На обе трубы устанавливаем запорные вентили, чтобы при желании помещение можно было исключить из отопительной системы. К вентилю подключаем коллектор. Именно к нему будем подводить трубы водяного пола. На обратную сторону коллектора можно установить сливной кран и воздухоотводчик. После сбора коллекторного шкафа можно переходить к другим работам.

Подготовительные работы и разметка пола

Поверхность пола для укладки системы должна быть ровной и сухой. Достаточно более-менее ровной бетонной черновой стяжки. При этом горизонтальность необходимо проверить уровнем. Большой перепад высот недопустим – придется выровнять.

Если площадь помещения больше 40 м², разбиваем его на участки. Это связано с тем, что бетонная стяжка имеет свойство расширяться под действием температуры. На разметку влияет и геометрия помещения, максимальный размер участка должен быть 40 м², а соотношение сторон 1:2. Так мы избежим растрескивания стяжки.

На поверхность пола стелим гидроизолирующую пленку, чтобы избежать впитывания влаги с нижних слоев. По всему периметру помещения приклеиваем демпферную ленту. Она будет компенсировать расширение бетонной стяжки. Ширины ленты в 15 см будет достаточно, чтобы перекрыть слой теплоизоляции и стяжки.

Укладка теплоизоляции

Чтобы избежать потерь тепла вниз, которые могут составлять 15 – 20 %, на поверхность пола укладываем теплоизоляцию. Для этого можно использовать экструдированный пенополистирол, минеральную вату, техническую пробку, полистирол (пенопласт) и пеноплекс или другие материалы, например, специальные маты для водяного теплого пола. Толщина требуемого слоя рассчитывается индивидуально. Может составлять от нескольких сантиметров, если внизу находится отапливаемое помещение, до 20 – 25 см, если пол устроен по грунту в местности с холодным климатом. Плотность материала должна быть минимум 35 кг/м³.

Армирующая сетка под трубы

В качестве армирующего материала используют сетку с ячейками 150*150 мм, при этом диаметр проволоки 4 – 5 мм. На данную конструкцию будем укладывать трубы. Иногда можно встретить рекомендации, что сверху труб укладывать армирующую сетку нет необходимости. Но это не верно. Сетка, уложенная сверху труб, равномерно распределяет нагрузку на всю поверхность теплого пола.

Укладка труб системы «теплый пол»

Труба для теплого водяного пола подбирается, исходя из расчетов. Продается в мотках. Материал – полипропилен или металлопластик.

Укладка производится согласно одной из выбранных схем:

Укладка змейкой — самый распространенный способ укладки для небольших помещений

Змейка. Начинают укладку от стены с окном, так как самая высокая температура в контуре будет в самом начале. Чем больше будет змейка, тем меньше на выходе будет температура. Такой способ подходит для маленьких помещений.

Двойная змейка. Укладка происходит так, чтобы труба с обраткой располагалась рядом с горячей трубой. Так тепло распределяется относительно равномерно. Способ подходит для помещений со средней площадью.

Спиральная укладка позволяет более качественно и равномерно обогреть всю площадь помещения

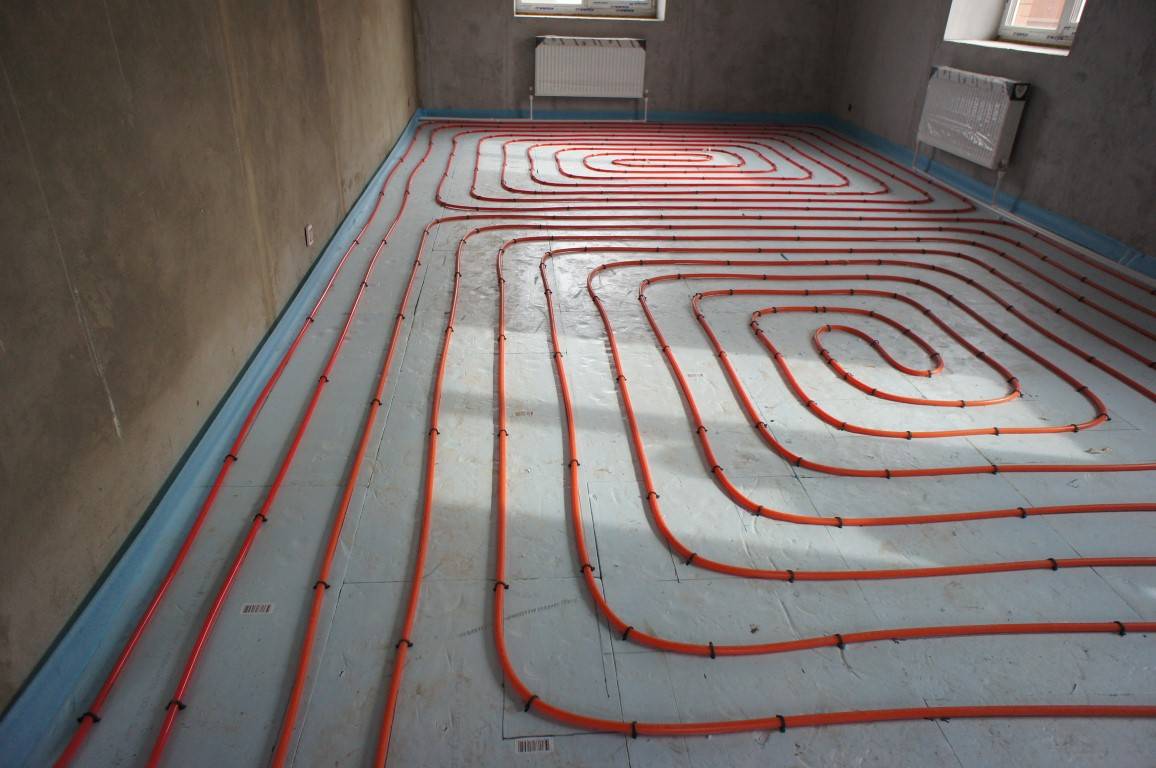

Спираль (улитка). Трубы укладываются параллельно друг с другом, труба с обраткой нагревается от трубы с горячей водой. Такой способ используется в помещениях с большой площадью. Разновидностью является еще и спиральная укладка со смещенным центром.

Трубы закрепляются к арматурной сетке при помощи проволоки, клипс или крепежных лент с шагом около 1 м.

Важно! При использовании для крепления труб проволоки необходимо обязательно оставлять зазор. Иначе в процессе эксплуатации в месте, где слишком плотно притянуто, начнутся деформации.

Длина всего контура труб не должны превышать 80 – 90 м, оптимальным считается 50 – 60 м. Это связано с тем, что в слишком большом контуре большие теплопотери, помещение прогревается неравномерно. Если не получается сделать контур меньше 60 м, следует оборудовать два и более контуров.

Шаг между трубами может составлять 10 см, 15 см, 20 см, 25 см, 30 см, 35 см. Самым распространенным считается 30 см. В холодных зонах, возле окон и наружных стен, шаг должен быть не более 15 см. Расстояние от стен – 7 см.

Трубы подключаем к коллектору.

Проверка системы опрессовкой

Для проверки системы на прочность в ней необходимо создать давление. Пускаем воду под давлением в полтора раза больше рабочего, но не более 0,6 МПа. Ждем 30 минут. Давление не должно снизиться больше, чем на 0,06 МПа. Ждем еще 2 часа. От предыдущего давление не должно уменьшиться более 0,02 МПа. Температура также не должна изменяться. Давление можно опустить до рабочего и оставить на 24 часа. Если убедились, что система рабочая и не имеет протечек, можно приступать к заливке стяжки.

Заливка бетонной стяжки

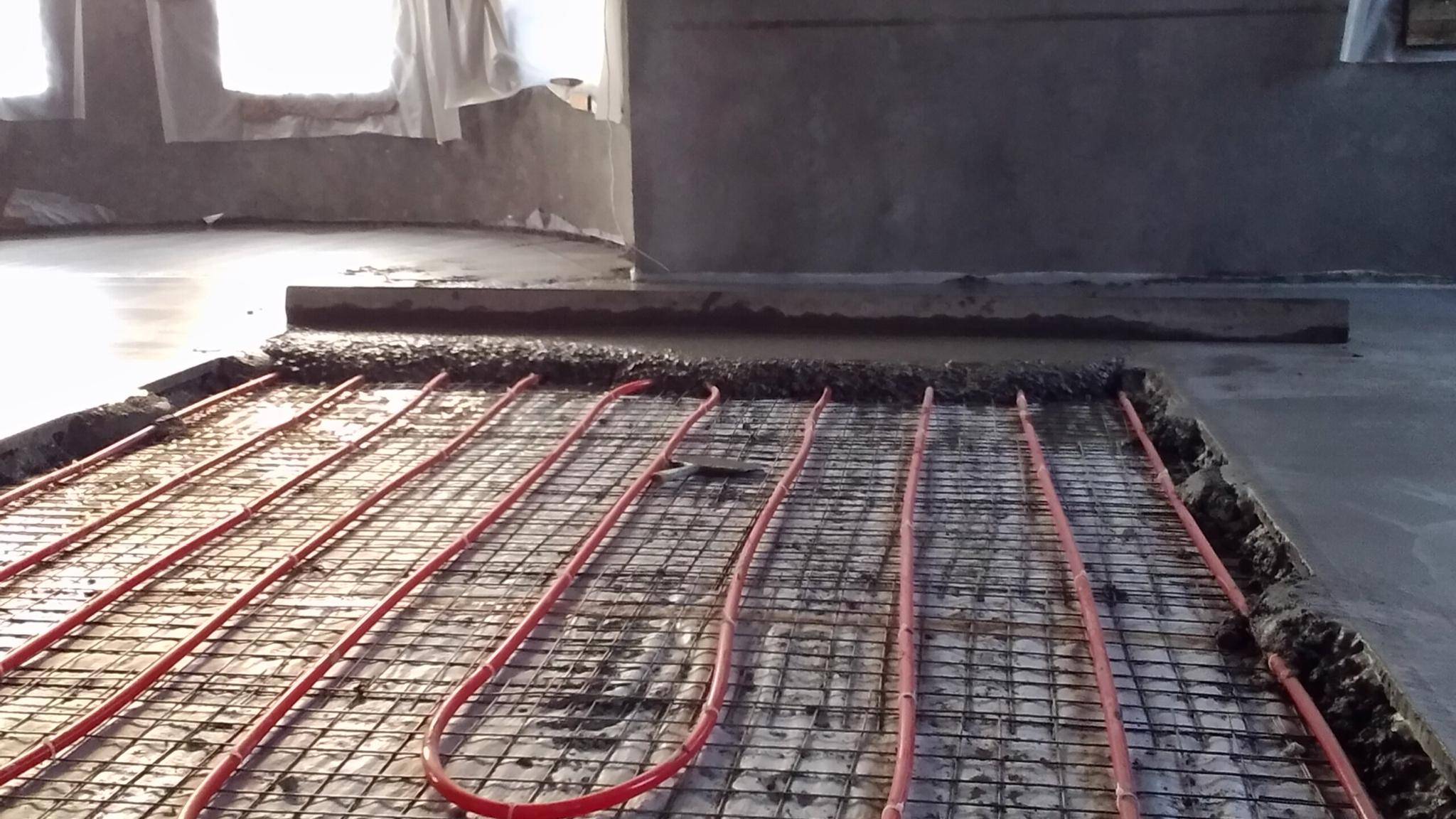

Слой бетонной стяжки сверху водяного теплого пола может составлять от 3 до 10 см

Для бетонной стяжки под водяной пол рекомендуется использовать цемент марки не ниже М-300. Можно добавлять пластификаторы, которые улучшают прочностные свойства бетона.

Также возможен вариант покупки специальной смеси для теплых полов. Толщина слоя стяжки может быть разной: от 3 до 10 см. Определяется в расчетах системы.

Сохнет бетонная стяжка не менее 28 дней. Укладывать финишное напольное покрытие можно только спустя месяц после заливки. В качестве напольного покрытия можно использовать различные материалы, в маркировке которых указана возможность монтажа сверху водяного теплого пола.

Как сделать водяной теплый пол на основе полистирольных плит

Полистирольные плиты для водяного теплого пола значительно облегчают монтаж и представляют собой утеплитель, крепежный элемент и стяжку в одном изделии

Такой способ менее трудоемкий по сравнению с бетонным. Ожидать высыхания также не придется.

Трубы укладываем в полистирольные плиты, в которых выполнены специальные пазы. В них устанавливаем алюминиевые пластины, в которые вщелкиваем трубы теплого пола. Размеры плит 30*300*1000 мм. Сверху настилается влагопоглощающий слой, такой, как для обустройства пола из паркета или ламината. Если финишным покрытием будет линолеум или плитка, на плиты укладывается ГВЛВ не менее 10 мм толщиной. Иногда дополнительно используют теплый плинтус.

Какой способ обустройства водяного теплого пола выбрать, зависит от исходных данных: площади помещения, его утепленности, расчетных показателей. Несмотря на легкость монтажа настильной системы, по-прежнему повсеместной популярностью пользуется монтаж водяного теплого пола в бетонную стяжку. Крайне важным является необходимость правильно выполнить расчеты и соблюсти технологию монтажа.

Теплый водяной пол своими руками

• Преимущества и недостатки водяных теплых полов
• Водяной теплый пол своими руками
• Проектирование теплого пола — этап 1
• Аксессуары для водяного теплого пола — этап 2
• Укладка пола своими руками – этап 3
• Запуск водяного теплого пола — этап 4
• Чистовая отделка
• Правила и рекомендации
• Стоковая видеозапись

В наше время теплыми полами уже никого не удивишь. Во многих частных домах, где есть автономное отопление, хозяева самостоятельно устанавливают теплые полы. Монтаж непрост, но в итоге получается долговечная система отопления, с ее помощью можно добиться большей экономии и комфорта. Удешевить монтаж можно, если установить водяной теплый пол самостоятельно. Вам нужно будет купить необходимые материалы и элементы, подготовить поверхность оснований, согласно установленным требованиям. В этой статье мы рассмотрим, из каких этапов состоит процесс монтажа водяного теплого пола своими руками, и расскажем все нюансы проектирования и выполнения этой работы.

к оглавлению ↑

Преимущества и недостатки водяных теплых полов

Прежде чем разобраться, как сделать теплый пол своими руками, рассмотрим его плюсы и минусы.

Преимущества:

• Равномерный обогрев всего помещения за счет эффективного перераспределения тепла.
• Обеспечивает естественную циркуляцию воздуха в помещении.
• Совместим с любым покрытием.
• Возможность подключения к центральному отоплению или установка индивидуального отопления.
• Снижение затрат на отопление примерно на 20-40% по сравнению с радиатором.
• Независимо от источника питания.
• Возможность регулировки температуры в разных комнатах.
• Минимальные затраты на установку своими руками.
• Помещение имеет прекрасный вид, так как не видно труб отопления и радиаторов.
• Долгий срок эксплуатации.

Недостатки:

• Помещение прогревается в зависимости от площади помещения около 4-6 часов.
• Сложность конструкции, если использовать теплые полы как единственный источник обогрева помещения.
• Уменьшение высоты помещения, так как пол поднимается на 10-12 см.
• Не используйте такие напольные покрытия, как палас, ковер, ковролин.
• Возможность протечки и затопления соседей снизу или подвала.

Важно! Установка в многоэтажном доме запрещена или для установки необходимо получить специальное разрешение.

к оглавлению ↑

Водяной теплый пол своими руками

Монтаж водяного теплого пола своими руками состоит из четырех этапов:

1. Создать проект.
2. Выбор строительных материалов и оборудования.
3. Монтаж теплых полов своими руками.
4. Проверка и первый запуск системы.

После выполнения этих действий необходимо уложить напольное покрытие. Рассмотрим все шаги по очереди.

к оглавлению ↑

Проектирование теплого пола — этап 1

Для начала необходимо составить проект, убедиться в отсутствии препятствий для установки системы в помещении. Это могут быть:

• Высота помещения. Толщина монтируемой системы 100-120 мм, за счет этого уменьшится высота от пола до потолка.
• Место установки двери. Высота дверного проема должна быть 2,2 м, при установке системы высота пола поднимется, и придется либо увеличивать дверной проем вверху, либо делать дверь на заказ.
• Размещение окон. Если они расположены с северной, северо-западной или ветреной стороны, необходимо увеличить мощность всей системы, чтобы компенсировать потери тепла.

Важно! Нецелесообразно монтировать систему водяного отопления, если расчетные потери составляют более 100 Вт на квадратный метр.

• Несущая способность плит или балок перекрытий. Оцените, смогут ли плиты и балки выдержать вес всей системы водяного отопления.

Если препятствий для установки устройства нет, можно смело приступать к оформлению.

Расчет пола

Для начала необходимо рассчитать необходимое количество материала. Это зависит от всех параметров отапливаемого помещения, а также технических характеристик оборудования, из которого оно состоит. Расчет водяного теплого пола основывается на следующих данных:

• Площадь и высота помещения.
• Материал потолков и стен.
• Тип и степень теплоизоляции.
• Тип напольного покрытия.
• Материал и диаметр трубы.
• Мощность элемента, производящего нагрев.
• Желаемый температурный режим.

Далее делается чертеж, на котором отображается место установки основного оборудования, способ и шаг размещения труб.

Как правильно сделать водяной теплый пол

Как правильно сделать теплый пол? В первую очередь обратите внимание на такие нюансы:

• Нельзя устанавливать нагревательные элементы в местах размещения мебели, чтобы она не перегревалась и не пересыхала.
• Длина контура не более 90 м. Оптимальной длиной контура считается 50-60 м при сечении трубы 20 мм.

Важно! При необходимости установить два контура одинаковой длины. Короткие контуры обеспечивают равномерный нагрев по всей площади.

• Шаг укладки должен быть 10-50 см.

Важно! Если вы используете водяной теплый пол в качестве дополнительного источника отопления, то шаг укладки труб должен быть 30-50 см, а если в качестве монтажа основного, то 10-30 см.

• Установите термостаты — они снижают стоимость использования системы и предотвращают перегрев.

Теплый пол от центрального отопления в квартире

Монтаж теплого пола своими руками в квартире имеет ряд сложностей. Для начала вам необходимо представить проект в товарищество совладельцев или ЖЭК и систему отопления в вашем районе. Затем, после согласования, получите заключение о возможности установки системы.

Важно! Чаще всего разрешение получают владельцы квартир в новых домах, так как имеется отдельный стояк для откачки на случай прорыва горячей воды.

Монтаж водяного теплого пола в ванной комнате возможен путем подключения через выход к змеевику от полотенцесушителя. Для обогрева небольших площадей разрешение не требуется.

Типы систем теплого пола в частном доме

При проектировании выбирается тип системы водяного теплого пола:

• Система напольных покрытий — используйте полистирол или деревянный настил.
• Бетонная система — трубы залиты бетоном (сделана стяжка).

к оглавлению ↑

Комплектующие для водяного теплого пола — этап 2

Водяное теплое тепло состоит из сложной системы труб с теплоносителем. Рассмотрим, какие компоненты необходимы для его устройства.

Котел водяного теплого пола

Самый распространенный вариант – подключение к газовому котлу. Его также можно подключить к центральному отоплению.

Также можно использовать электрические водяные полы. Греющий кабель у них находится внутри трубы, пол прогревается равномерно. Такие полы можно без проблем укладывать в многоквартирных домах. Недостатком этой системы является высокая стоимость электроэнергии.

Важно! Расчетная мощность котельной должна превышать суммарную мощность всех этажей на 15-20%.

Циркуляционный насос

Насос нужен для обеспечения движения в системе охлаждающей жидкости. Если площадь дома более 100 кв. м, то насос, встроенный в котел, не справится с нагрузкой.

Трубы:

• Медь – идеальный вариант. Они долговечны, с высокой теплоотдачей, но их стоимость увеличит бюджет всей установки.
• Металлопластик – занимают лидирующие позиции по соотношению цены и качества. Они легкие по весу и высокой температуре, легко гнутся, состав исключает появление в них отложений и коррозии.
• Полипропилен — имеют невысокую цену, но велика вероятность приобрести некачественный товар.
• PEX — изготовлены из сшитого полиэтилена, надежны, но нуждаются в жестком креплении, так как при нагреве расправляются.

Важно! При использовании этого типа трубы шаг монтажа держателей уменьшают в 2-3 раза.

Изоляция

В качестве теплоизоляции можно использовать такие материалы:

• Пенопласт.
• Фольгированный полиэтилен.
• Минеральная вата.

Важно! Толщина утеплителя на цокольном этаже, первом этаже, над цокольным этажом должна быть больше.

Теплосчетчик

При получении разрешения на устройство водяной системы водяного теплого пола в многоквартирном доме необходимо установить в квартире теплосчетчик.

Армирующая сетка

Данная сетка позволит армировать бетонную стяжку после укладки трубопроводной системы.

Коллекторный шкаф

Устанавливается для монтажа с магистралью теплоснабжения регулировочных элементов и стыков труб.

Материалы для устройства стяжки:

• Бетон.
• Демпферная лента.
• Крепеж.

к оглавлению ↑

Монтаж пола своими руками – этап 3

Монтаж теплого пола своими руками состоит из поэтапного выполнения действий.

Установка распределительного шкафа

Состоит из следующих элементов:

• Коллектор.
• Насос.
• Сливной патрубок.
• Вентиляционный клапан.

Размер коллектора зависит от его конфигурации. Коллектор должен быть установлен на одинаковом расстоянии от всех цепей. Если такой возможности нет, то возле одного из самых длинных контуров.

Важно! Оставьте свободное место для изгиба труб при установке коллектора. Монтаж труб допускается только снизу.

Подготовка основания:

1. Устранить все перепады высоты полов, очистить всю поверхность от мусора.
2. Уложите изоляционный материал на подготовленную поверхность.
3. Установить гидроизоляцию.

Важно! Чтобы обеспечить равномерное распределение тепла по поверхности, выровняйте полы под теплым полом.

Установка труб

Укладка труб может выполняться несколькими способами:

• Змейка — труба проходит от утеплителя по наружной стене, после чего волнообразно возвращается обратно. Подходит для небольших комнат.
• Улитка — монтаж труб производится по периметру и сужается к центру. Для обеспечения возврата теплоносителя необходимо прокладывать трубы через ряд. Используется в помещениях площадью более 40 кв.
• Меандр или двойная змейка — петли змейки проложены параллельно, позволяют организовать движение по трубам охлаждаемого и теплого теплоносителя.

Важно! Начинать монтаж лучше всего с наружных или самых холодных стен помещения.

Вот еще несколько советов, которые пригодятся вам на этом этапе:

• Для правильной раскладки сначала разметьте поверхность пола. Используйте только цельные трубы или очень надежные соединения.
• Укладка трубы начинается с соединения одного ее края с коллектором.

Важно! Укладка трубы должна быть не менее 7 см от стены. Возле наружных стен это расстояние можно уменьшить.

• После укладки труб их необходимо закрепить. Это можно сделать с помощью дюбелей и привязать к ним трубу с помощью медной проволоки, либо привязать трубу к уложенной армирующей сетке.
• Использование ребристой подложки из полистирола упростит вашу работу. Он поможет уложить трубы рядами и обеспечит теплоизоляцию.
• По завершении монтажа подсоедините свободный край трубы к коллектору обратки.

Гидравлические испытания

Опрессовка предусматривает вход в систему под высоким давлением воды. Для проверки рекомендуется использовать давление, превышающее расчетное в 2 раза. В первые полчаса теста можно снижать давление не более чем на 10%, а в последующие от 2 до 15% от исходного значения. Срок проверки один день и более. Если при проверке не будет нарушений и прогрев пола будет равномерным, то можно продолжать выполнение работ.

Стяжка пола

Для стяжки можно использовать:

• Бетон с добавлением пластификатора.
• Готовая смесь, хорошо проводящая тепло.

Высота стяжки 3-7 мм. Раствор заливают полной системой с установленным во время испытания давлением. Твердение бетона 28 дней. Время застывания смеси определяет производитель.

Важно! Устройство обеспечивает деформационные швы на поверхностях площадью более 40 кв. м

к оглавлению ↑

Запуск водяного теплого пола – этап 4

После полного высыхания стяжки можно запускать систему. На заданные параметры он выйдет в течение 2-3 дней.

к оглавлению ↑

Чистовая отделка

Пол с подогревом готов и покрыт отделочными материалами. Самыми популярными в наше время являются ламинат и плитка.

Укладка ламината на такой теплый пол происходит со следующими нюансами:

• Ламинат должен быть высокого качества. Чаще всего ламинат, который подходит для теплых полов, имеет маркировку «Теплый пол».
• Под него не подходит теплоизолятор.
• Для вентиляции данного напольного покрытия необходимо оставить по периметру зазор толщиной около 1-1,5 см, который затем закрывается плинтусом.
• Перед укладкой ламинат укладывается на весь пол, чтобы он набрал свою температуру.

Важно! Ламинат не создает никаких сложностей в использовании в качестве напольного покрытия для водяного теплого пола, а вот плитку мастера рекомендуют использовать под водяной теплый пол. Плитка обладает более высокой теплопроводностью и не выделяет вредных для здоровья жителей испарений.

к оглавлению ↑

Правила и рекомендации

Теплый водяной пол своими руками, прослужит долго, если соблюдать советы по их эксплуатации:

• Сделайте постепенный набор желаемой температуры. Не запускайте систему на максимум после длительного периода бездействия. Повышайте температуру постепенно на 4-5 градусов в день.
• Температура поступающего теплоносителя не должна превышать 45 градусов.
• Не включайте/выключайте систему часто.
• Обеспечивают оптимальную влажность в помещении.

к оглавлению ↑

Видеоматериал

Правильно подобрав продаваемое сейчас оборудование на любой вкус и кошелек, и воспользовавшись пошаговым выполнением работ, описанным выше, а также правилами и рекомендациями, вы установить теплый пол своими руками, который будет радовать вас долгие годы без особых трудностей и проблем.

Какой тип теплого пола выбрать? – Energuide

Есть вопрос об энергии? Спроси здесь! Задайте вопрос или найдите энергетический термин

Существует два основных типа напольного отопления: гидравлическая система (водяная) и электрическая система .

Более эффективная и экологически чистая гидравлическая система , рекомендованная в настоящее время . Он также обычно устанавливается в новых сборках.

Гидравлический теплый пол

• Из двух систем это самая эффективная , самая экологичная и самая экономичная в использовании .
• С другой стороны, он сложнее в установке и поэтому немного дороже , чем электрический теплый пол.
• В среднем вы должны рассчитывать потратить от 70 до 100 евро за м ² .

На практике

Водяные теплые полы, подключенные к системе центрального отопления (котел, тепловой насос и т. д.), состоят из сети труб, встроенных в пол (залитых в стяжку или уложенных на бетонную плиту), по которым горячая вода циркулирует в закрытая схема.

Тепло из труб равномерно распространяется по комнате от пола.

Для кого?

Водяной теплый пол идеален для новостройки . При ремонте иногда бывает сложнее установить, потому что это означает поднятие пола примерно на 10-15 см .

Электрический теплый пол

• Преимущество электрической системы, встречающейся гораздо реже, состоит в том, что проще и дешевле в установке : стоимость от 40 до 60 евро за м ² .
• Если вы разнорабочий, вы можете сделать установку самостоятельно, что еще вдвое дешевле.
• Иногда эта система предпочтительнее для конкретных проектов реконструкции, потому что она намного тоньше , чем гидравлическая система ( от 3 до 13 мм ).

На практике

Электрическая система не требует котла : его просто нужно подключить к электросети. Он состоит из решетки электрических кабелей , которые просто раскручиваются по стяжке или бетонной плите под напольным покрытием, как ковер.

Кабели работают как резисторы: они нагревают и передают свое тепло излучением в разные комнаты дома.

Для кого?

Электрический теплый пол потребляет гораздо больше энергии, чем его гидравлический аналог, и поэтому намного менее экологичен и менее экономичен в использовании . А поскольку мы в основном отапливаем днем, мы не можем полагаться на ночные тарифы на электроэнергию для снижения затрат.

Вот почему электрические теплые полы не часто рекомендуется и не одобряется все более строгими правилами в Бельгии.

Электрическая система подогрева пола не рекомендуется, поэтому остальная часть объяснения в основном касается гидравлической системы.

Ограничения установки

Основным препятствием для монтажа системы теплого пола является то, что трубы необходимо прокладывать под напольным покрытием. В случае ремонта 9Поэтому этаж 0413 необходимо поднять на 10 см до 15 см. (и, следовательно, в старом здании снести).

Кроме того, для обеспечения хорошей производительности полы с подогревом должны сочетаться с отделкой пола с хорошей теплопроводностью : плитка, камень, терракота и т. д.

Полы и паркет, ламинат, ковролин, ПВХ или линолеум можно использовать, но только при определенных условиях .
