Стяжка для водяного теплого пола своими руками: Стяжка для теплого пола своими руками

Какой вариант стяжки для пола подойдет для отопительной системы водяного типа

• Необходимость стяжки
• Виды стяжки
• Подготовка основания под теплый пол
• Деформационный шов
• Покупка материала
• Толщина стяжки
• Состав раствора для заливки
• Заливка стяжки по маякам
• Температурные швы
• Самовыравнивающиеся смеси
• Советы специалистов

Принятие решения произвести монтаж теплого водяного пола в доме – самое верное. Это создает огромный комфорт и уют. С ним можно ходить босыми ногами по поверхности пола и не бояться холода. Но до укладки следует правильно выбрать вариант стяжки под него. Эффективность будет снижена из-за большого слоя заливки, а очень тонкий в таком случае быстро потрескается и потеряет все свои качества и свойства. Следовательно, стяжка должна быть качественной и отвечать всем требованиям надежности и долговечности.

Необходимость стяжки



Монтаж нагревательной системы не может обойтись без устройства надежной стяжки.

Готовый раствор заполняет все пустоты и надежно защищает их от внешнего воздействия и возможного механического повреждений. Тепло не теряется, а полностью все передается наверх, от пола к потолку.

Если добавить в бетонный раствор специальные добавки, пластификаторы, то они позволят избежать появления пузырьков после заливки. За счет этого повышается плотность стяжки, а также увеличивается свойства теплоизоляции материала. Внешняя часть будет использована для финишной отделки или декора.

Стяжка под теплый пол кроме защитной функции от повреждения трубопровода, выполняют функцию равномерного распределения тепла по всему помещению, где выполнен монтаж. Дополнительно поддерживает звукоизоляцию нижерасположенных помещений.

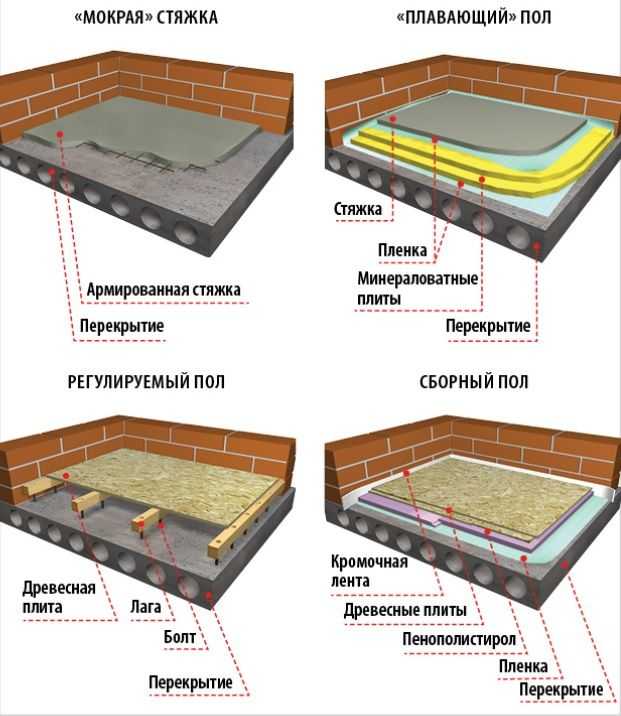

Виды стяжки

Существует несколько основных видов стяжки, которые могут быть использованы для устройства теплого водяного пола:

1. Цементно-песчаная. Практически идентичными качествами обладает бетонная стяжка водяного теплого пола, имеющая аналогичную технологию заливки.

   Для подготовки раствора используют песок и цемент, как основные составляющие, а также могут применяться и различные добавки, улучшающие качества всей заливки. Не редки случаи добавления в состав раствора клея ПВА, повышающий пластичность и отличную растекаемость по поверхности.
2. Самовыравнивающиеся смеси. Из чаще всего используют для финишной отделки и создания идеально ровной поверхности.
3. Полусухая стяжка. Технология отличается малым количеством воды.

Предварительно стоит определиться с тем, какая стяжка теплого водяного пола будет оптимальной для тех или иных условий. Все будет зависеть от степени неровности основания, сложности монтажного процесса и других факторов.

Подготовка основания под теплый пол

Когда выбирается бетонная стяжка для исполнения, то здесь очень важно провести целый ряд подготовительных мероприятий. Поверхность должна быть выравнена под горизонтальный уровень. Особенно это касается участков, где имеются перепады высот более 10 мм. Нельзя забывать про слой гидроизоляции. Вдоль стены по всему периметру в комнате фиксируется демпферная лента, служащая для температурной компенсации будущей стяжки. При нагреве раствор имеет свойства расширяться. Чтобы исключить повреждение стен в таком случае и применяется демпферная лента.

В теплом водяном полу может быть использовано несколько контуров для улучшения качества обогрева помещения. В таком случае следует произвести укладку демпферной ленты и по линии между ими.

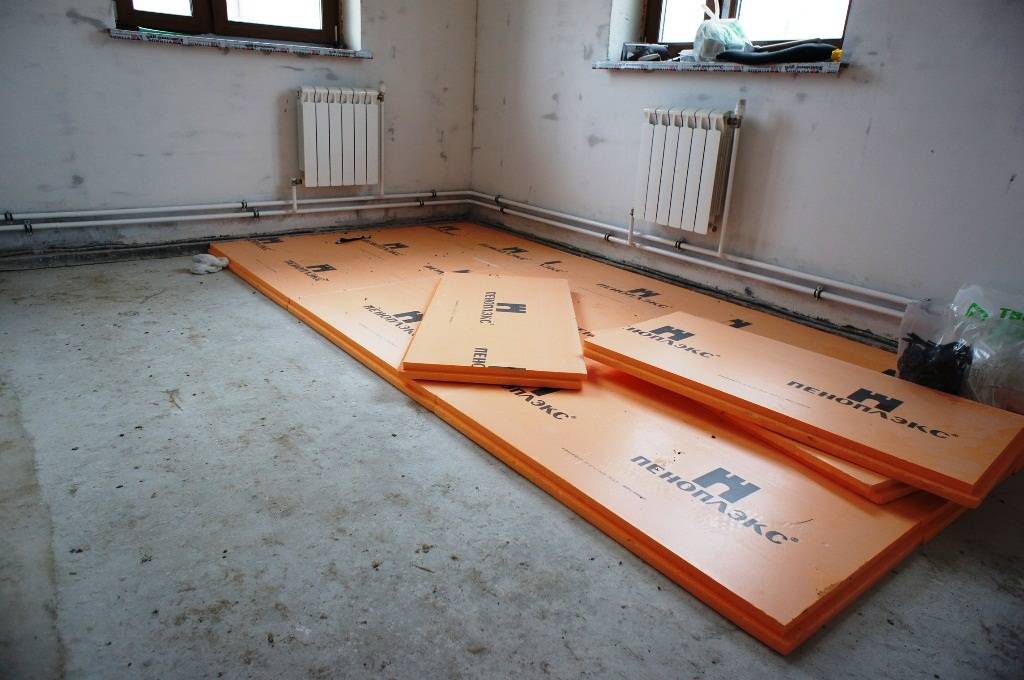

Основа пола должна быть качественно утеплена, чтобы тепло ни при каких обстоятельствах не устремлялось вниз, а поступало лишь через пол в комнату для прогрева воздуха. Утепление будет зависеть от расположения помещения, в зависимости от самой схемы и использования теплого водяного пола в качестве основного или дополнительного источника отопления.

Когда теплый пол выступает в качестве дополнительного элемента системы отопления в доме, то в качестве материала обычно используют вспененный полиэтилен. Он к тому же должен иметь фольгированное покрытие, которое будет отражать все тепло от нагревательных элементов в сторону пола.

Первые этажи строений, если имеются еще и подвалы без прогрева, а также при расположении помещений дома непосредственно на грунте лучше всего приобрести более серьезные утеплители – насыпь керамзита, пенополистирол с толщиной листов от 50 до 100 мм. Это позволит значительно сократить теплопотери.

Когда теплый водяной пол устраивается в комнатах на втором этаже и выше, а также на первом, если присутствует подвал с отоплением, то можно применять в работе для теплоизоляции пенополистирол. Альтернатива такой продукции – экструдированный пенополистирол. Обычно выбирают толщину от 20 до 50 мм. Можно подобрать и другие варианты утеплителя, главное чтобы толщина была соответствующей.

На строительном рынке представлены и специальные утеплители, которые предназначаются непосредственно для устройства тёплых полов. В них присутствуют специальные каналы с одной стороны, куда будут помещаться трубы системы. Весь процесс монтажа будет гораздо быстрым.

При отсутствии специальных каналов на утеплителе, трубы теплого пола можно фиксировать клипсами и хомутами к слою армирования. Он обычно выполняется из металлической сетки с соответствующими ячейками по диаметру. Используемая стяжка для теплых полов имеет свои достоинства, за счет которых и пользуется спросом в строительной отрасли.

Деформационный шов

Нельзя забывать при заливке стяжки теплого водяного пола про устройство деформационного шва. Он может выполняются в следующих случаях:

1. При наличии комнаты со сложной конфигурации.
2. В проемах входных или межкомнатных дверей, а точнее под расположением порога.
3. Когда стена очень длинная, более 8 метров, а также в случаях отношения ширины всей комнате к его длины составляет менее, чем 1 к 4.

Можно и в другим случаях устраивать деформационные швы на данном этапе, главное, чтобы все приносило положительный результат по итогу. При этом главное подобрать правильно высоту шва. Он должен соответствовать выбранной толщине бетонной стяжки, которая выбрана для заливки под теплый пол. Обращается внимание на то, что верхняя часть деформационного шва, его граница, должна располагаться в том месте, где будет находиться финишное покрытие пола в помещении.

Стоит отметить, что есть нюансы при укладке сетки для армирования из металла в стяжку теплого водяного пола. Она должна при любых обстоятельствах прерываться в том месте, где будут располагаться деформационные швы в помещении.

Покупка материала

Стяжка для теплого пола должна выполняться при наличии определенных материалов. Их можно приобрести в любом строительном магазине. Стоит понимать о том, что для стяжки потребуется один набор продукции, а еще один комплект будет необходимо для качественного монтажа теплого водяного пола. Особое внимание при выборе стоит уделить именно трубам. От их качества будет зависеть эффективность работы всей системы после установки. Некоторые имеют большую стоимость, как медные или нержавеющие, но при этом обладают достаточным набором положительных качеств и характеристик. Если выбор пал на полиэтиленовые трубы, то финансовые вложения будут по минимуму. Но могут возникнуть определенные трудности в процессе проведения монтажных работ.

Виды труб и способов их фиксации

Материалы для стяжки будут зависеть от того, какой именно вариант выбран для исполнения. Это и цемент с песком, засыпка с листовым материалом, или же специальные строительные сухие смеси, которые достаточно лишь разбавить с необходимым количеством воды. Следует понимать и знать после того, как определились со стяжкой для теплого пола, какие лучше материалы и оборудование приобрести.

Толщина стяжки

От толщины стяжки пола будет зависеть все проявляемые качества системы отопления. Обычно для чернового варианта выбирается толщина соответствующая 50 мм. На толщину окажет влияние предназначение самого помещения, где выполняется стяжка под водяной пол. Жилые помещения допускают устройства слоя в 50-70 мм, а промышленные объекты из-за высоких внешних нагрузок должны иметь стяжку, доходящую даже до 100 мм.

В таком случае следует исходить из того, для чего вообще предназначается стяжка для теплого водяного пола – аккумулирование тепла. Это уже говорит о том, что тонкий слой стяжки не сможет длительное время удерживать тепло. Следовательно, система будет постоянно работать и передавать энергию. Работа котла увеличиться, чтобы поддерживать необходимую температуру. Оптимальная толщина стяжки для теплого водяного пола – 70-80 мм. Этого будет достаточно, чтобы иметь оптимальные показатели уровня тепла в комнате.

Состав раствора для заливки

Для отапливаемого помещения от основания пола потребуется тщательно подготовить раствор, с соблюдением всех пропорций. Чтобы не тратить на это время, можно купить готовую смесь и добавить в нее определенное количество воды, следуя руководству и инструкции. Используемый бетон должен иметь марку в пределах М150-300. Все будет зависеть полностью от создаваемых нагрузок в период эксплуатации основания под теплый водяной пол. В жилищном строительстве чаще всего достаточным будет и М200, а вот промышленные объекты требуют М300.

Таблица марок и классов бетона

При самостоятельном изготовлении смеси, следует придерживаться установленных пропорций. 1 часть приобретенного цемента должна замешиваться с 3 частями песка. Для песка берется фракция не более 0.8 мм, чтобы раствор лучше растекался по поверхности и не создавал лишних неровностей после заливки. Альтернатива песку – гранотсев, который создает более прочный раствор. Но тогда будут меняться и пропорции, вместо трех частей песка, потребуется всыпать 6 порций гранотсева. Нельзя забывать про воду. В итоге должна получиться жидкая консистенция раствора. Обычно ее берут 0.8 части.

Пластификаторы позволят становиться стяжке более эластичной, что особенно будет проявляться при нагревании. Если нет желания посещать магазины и при этом тратить средства, то есть и народные средства, способные их заменить:

• Клей ПВА. На один мешок цемента потребуется 1 кг клея.
• Мыло жидкое. Его добавляют меньшее количество, порядок 150 грамм на каждый мешок цемента.

Заливка стяжки по маякам

Когда поверхность подготовлена для работы, можно осуществлять заливку замешанного раствора. Но при этом стоит помнить о том, что необходимо выставить маяки по уровню в помещении. Только в таком случае стяжка под теплый водяной пол получится высокого качества. Наиболее оптимальный вариант в таком случае – обычные растворные холмики, доходящие до уровня всей заливки. Выполнять весь процесс очень легко и не составит труда даже начинающему строителю. Главное в работе использовать соответствующие инструмент для получения горизонтального уровня. Есть в продаже и готовые маяки, которые достаточно лишь расположить по плоскости в помещении.

Бетон для стяжки теплого пола после заливки следует трамбовать. Для этого имеется специальное оборудование, которое можно даже взять в аренду для выполнения работ одноразового значения. Таким образом, из него выгоняются пузыри воздуха. Если этого не выполнить, то снизиться уровень теплопроводности будущего теплого пола. То есть сам процесс не требует весомых познаний, а лишь приложения труда. Аналогичным образом осуществляется монтаж стяжки в чистовом виде уже непосредственно после установки элементов теплого водяного пола. Уже в чистовом варианте потребуется произвести расположение температурных швов.

Температурные швы

Все швы должны выполняться в помещениях с большой площадью более 40 метров квадратных. Для перестраховки это делается и в меньших комнатах. Швы предназначаются для того, чтобы исключить появление трещин на поверхности во время работы системы теплого водяного пола и подачи повышенных температур. Кроме этого дефекты могут оказать влияние и на качестве напольного покрытия.

Нет надобности устройства температурных швов в черновой заливке. Это исходит из того, что между ней и системой теплого пола располагается слой утеплителя. Если сказать простым языком, то швы представляют собой демпферную ленту, которая лишь располагается посередине помещения в стяжке.

Самовыравнивающиеся смеси

Для системы теплого пола могут применяться самовыравнивающиеся смеси. В таком случае не потребуется производить установку направляющих. После крепления всех компонентов системы теплого водяного пола и уборки поверхности от мусора, модно производить заливку подготовленным раствором. Главное в этом случае четко соблюдать все пропорции, чтобы получить качественную поверхность. Толщина слоя поверх труб не должна быть менее 30 мм. Для равномерного распределения смеси по поверхности лучше всего использовать широкий шпатель.

Они точно таким же образом могут быть использованы и под систему теплого водяного пола для создания ровной поверхности под контуры трубопровода.

Советы специалистов

Во время проведения работ по устройству стяжки под систему теплого водяного пола следует придерживаться технологии устройства, а также советов от опытных мастеров. Они уже не раз сталкивались с проблемами и помогут решить каждую из них.

Стяжку теплого пола лучше всего начинать производить после того, как произведены все работы по штукатурке стен в помещении. Нельзя при этом забывать про крепление демпферной ленты, не позволяющей разрушиться всему «пирогу» в процессе эксплуатации теплого водяного пола.

До подготовки раствора или смеси для заливки следует производить выставление маяков по уровню. Это позволит достичь идеальной горизонтальной поверхности для последующего монтажа всей системы отопления в комнате.

Когда комната имеет значительную площадь, то стоит подумать о том, чтобы устроить температурные швы, представляющие собой ту же демпферную ленту, но по периметру в помещении, а примерно посередине.



Рассмотрев все эти варианты устройства, можно определиться с тем, какая нужна стяжка для теплого пола. Все факторы следует предусмотреть до начала работ, чтобы в последующем не было никаких сложностей и проблем.

Если полностью соблюдать технологию проведения заливки черновой стяжки, дальнейшего монтажа системы водяного теплого пола и чистовой стяжки для пола, то итог будет самый радостный – тепло будет поступать внутрь помещения от самого основания и будет комфортно ходить по полу даже босыми ногами. Это в большей степени будет чувствоваться в тот момент, когда войти в помещение с холодной улицы и ощутить приток тепла.

Видео:

Видео:

Видео:

Видео:

Видео:

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

• первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
• гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
• теплоизолирующие материалы;
• непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
• бетонный раствор;
• напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

• первым слоем должна быть выполнена присыпка из песка;
• далее укладывается слой щебня;
• заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

• отступать при монтаже от стен необходимо не менее чем на 15 см;
• на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
• разбег между уложенными трубами должен быть в пределе 10-30 см;
• общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

1. Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
2. Сетка не должна пересекать швы из декомпрессионной ленты.
3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
4. Рабочее давление в трубопроводе обязательно должно быть включено.

После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

hvac — Тончайшая стяжка поверх водяного теплого пола

Установил систему водяного теплого пола с трубами 17 мм и шипованными панелями.

Так выглядит шипованная панель с трубой:

Высота 52 мм (у полистирола 30 мм).

Теперь я хочу добавить стяжку поверх системы теплого пола и ищу самое легкое решение , которое не слишком нагружает плиту. Стяжка должна выравнивать температуру трубы и обеспечивать прочную основу для отделки.

Стяжка должна быть:

• плавающей
• совместим с системой теплого пола
  • достаточная эластичность
  • хороший нагревательный элемент
• тонкий
• светлый
• стойкий
• готово к укладке деревянного пола или керамической плитки (в зависимости от помещения) на него

До сих пор я анализировал некоторые классические решения, такие как:

• обычная цементно-песчаная стяжка => 132 кг/м2

  • не менее 45 мм над трубами (=> ~60 мм фактически)
  • плотность 2200 кг/м3

• ангидридная стяжка => 100 кг/м2

  • не менее 35 мм над трубами (=> ~50 мм фактически)
  • плотность 2000 кг/м3

• стяжка из перлита => 66 кг/м2

  • не менее 45 мм над трубами (=> ~60 мм фактически)
  • плотность 1100 кг/м3
  • плохой теплопроводник

У вас есть предложение получше?

Было бы неплохо уменьшить толщину стяжки над трубами максимум до 25 мм.

• ОВКВ
• цемент
• пол с подогревом
• стяжка

1

У нас полы с подогревом, трубы, как вы описали, с 50-миллиметровой стяжкой из легкого бетона, скважинным цементом, вокруг и покрытием труб и толстой плиткой (толщиной 12 мм) в качестве окончательной поверхности пола.

Теплопередача хорошая, но реакция медленная — но мы разработали для этого, так как пол хранит тепло, которое мягко высвобождается, так как солнце нагревает его в течение дня зимой.

Деревянный пол сильно замедлит отклик. Дерево поверх цемента обычно находится на полосах обрешетки на бетоне. (Как вы будете скучать по своим трубам? Приклейте полосы к полу? Поместите деревянные блоки между трубами, чтобы прикрепить их позже?)

Я никогда не видел, чтобы кто-то укладывал дополнительный слой бетона, можно положить сверху дрова. Обычно это делается, а затем либо плиткой, либо рельефной бетонной отделкой. (Я видел внутренние дворики, которые выглядят как хорошо уложенные плиты.)

Вы можете пересмотреть конструкцию:

• Зачем вообще нужна стяжка над трубами? Нарежьте полоски фанеры толщиной 3/4 дюйма, положите между трубами и прикрепите к ним паркет. Полосы можно прикрепить к опорной плите с помощью хилти. гвоздь или два там, где доска находится не в том месте. Я бы рассмотрел возможность склеивания краев в этих местах.
• Вы насажены на дерево? Можно ли использовать обычную стяжку только для того, чтобы покрыть трубы, тогда жизнеспособной альтернативой может стать плитка с раствором для затвердевания. Я видел плитку с очень убедительным рисунком под дерево.
• Дерево — динамичный материал. В дополнение к расширению и сжатию при изменении температуры, это также будет происходить при изменении влажности. Теплый пол сохнет и дает усадку. Когда вы отключите отопление летом, он будет поглощать влагу из воздуха и расширяться. Обычно это происходит с деревянными полами в доме, но большую часть времени в доме достаточно строго регулируется температура. У вас нет 1 стороны досок, нагретых на 20 градусов или около того теплее в некоторые периоды года.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Установка над полом/спальней/подвесной плитой | | Теплый пол своими руками

Излучающая труба, установленная поверх существующего пола, называется «подвесной плитой». Особенно при новом строительстве этот метод может иметь большой смысл, потому что тепловые характеристики готового пола соперничают с укладкой «плиты на уровне грунта»… и лучше этого просто не бывает. В отличие от скрепления скобами в методе перекрытий, подвесная плита включает песок, цемент или гипс для накопления и рассеивания тепловой энергии. Недостатком является дополнительный вес на полу, возможная потеря драгоценного пространства над головой и (особенно в ситуациях модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов. Тем не менее, если вы решите, что метод подвесной плиты лучше всего подходит для вашей ситуации, вот несколько способов установки:

Заливка нового пола

Если вам удобно работать с бетоном, вы можете просто разложить свою излучающую трубу, соединить различные петли с удобно расположенным коллектором, залить его тонким слоем бетона или гипса, выполнить стяжку. Выровняйте его и через несколько часов верните на готовый пол.

При установке PEX в подвесную плиту вам нужно прикрепить PEX к чему-либо, будь то степлером к пенопластовой изоляции «ПОД» плитой (если применимо) или «молниями» к арматуре «ВНУТРИ» плиты. . Мы рекомендуем как минимум 1,5 дюйма покрытия поверх PEX,… «ЕСЛИ» бетон «ЯВЛЯЕТСЯ» готовым полом, так как это (рекомендуемая толщина) помогает минимизировать трещины и уменьшает эффект «температурных полос». Если бетон НЕ является чистым полом, и вы устанавливаете дополнительный материал для пола поверх только что залитой (более тонкой) плиты, (например, дерева, плитки, ковра и т. необходимо (и не так критично), учитывая тот факт, что структурная целостность является частью исходной (существующей) плиты, и (на данный момент) вы просто создаете тепловую массу с более тонким слоем бетона (из которого) будет покрыт готовой плитой. пол. Общее эмпирическое правило заключается в том, что от 3/4″ до 1″ является идеальным покрытием для гипсовых покрытий.

При заливке подвесной плиты поверх существующего бетонного пола устанавливается слой жесткой изоляции, а труба может быть прикреплена к старой плите с помощью трубных хомутов путем силового забивания непосредственно в бетон с помощью набора домкратов. Или таким же образом к бетону можно прикрепить проволочную сетку, а к сетке можно прикрепить трубу.

Трудность этого метода заключается в том, чтобы получить чистый ровный пол. У большинства самодельщиков, вероятно, нет опыта или уровня комфорта для выполнения конкретной работы с использованием этого метода. Если вы исключение, это может быть самый простой подход для вас.

Используйте шпалы 2 на 4

7/8″ PEX, 16″ по центру, используя шпалы, чтобы поднять пол на 1 1/2″. Шпалы можно использовать для ровной стяжки пола при заливке бетона, сухой смеси или гипса. Если вместо бетона используется песок, к шпалам можно прибить фанеру или паркет.

При использовании этого метода полы 2X4 укладываются ровно поперек существующего пола на расстоянии 16 дюймов от центра, образуя «спальные отсеки». Также можно использовать 2X3, они столь же эффективны и обычно намного дешевле по стоимости. В зависимости от того, какой размер трубы используется, между каждым набором шпал устанавливается один или два ряда радиационных труб. Трубки крепятся к фанерному полу с помощью хомутов для электропроводки или медных хомутов. Все остальные спящие отодвинуты от стены в обоих концах комнаты, чтобы дать трубе проход.

Пример шпалы с песком или бетоном

Хитрый подход к уникальному плану этажа

Еще одно умное приложение, созданное специально для него

Если отапливаемая площадь представляет собой небольшую зону, состоящую только из одного контура труб, то начальная (подающая) сторона лучистого контура соединяется с изолированной медной линией подачи от источника тепла. Конечная (возвратная) сторона излучающего контура соединяется с изолированной медной обратной линией. Простая зона с одной петлей, подобная этой, возможна только тогда, когда для заполнения зоны требуется менее 400 футов труб PEX диаметром 7/8 дюйма. Использование ½” PEX ограничивает ту же зону до 300 футов трубки.

Для большинства зон требуется несколько равномерных петель (или контуров) трубок. Причина проста. Если для определенного количества квадратных метров требуется более 400 футов труб, скажем, 1200 футов, и вы пытаетесь непрерывно пропускать воду через такое количество труб, вы в конечном итоге будете циркулировать прохладной водой по большей части вашего пола. Получится неотапливаемое помещение.

Правильный метод включает в себя создание собственного заголовка… одного для стороны предложения и одного для возврата. Это не сложнее, чем прокладка бытовых водопроводов, и обеспечивает равномерный, сбалансированный поток нагретой жидкости через теплый пол.

Таким образом, используя вышеприведенный пример 1200-футовой трубы в этой вымышленной зоне, вы можете видеть, что длины петли могут быть либо (3) 400-футовыми контурами, либо (4) 300-футовыми контурами. Какой метод вы используете, зависит от вашей конкретной ситуации. В общем, как проще. В этом примере мы будем использовать (4) 300-футовые цепи.

Хорошо, вы установили все трубы между спальными отсеками. У вас есть четыре контура, поэтому у ваших контуров будет четыре начала и четыре конца. Ваш заголовок подачи просто соединит все начала вместе, а концы соединится с обратным заголовком. Если все ваши контуры имеют одинаковую длину (в пределах 10%), вода не найдет «пути наименьшего сопротивления», и жидкость будет течь равномерно по всем контурам. Балансировочные клапаны не требуются. И даже несмотря на то, что вы пропускаете нагретую жидкость через трубку общей длиной 1200 футов, ей никогда не приходится проходить более 300 футов, прежде чем она вернется к источнику тепла.

Следует отметить, что с подвесной плитой обращаются точно так же, как с плитой на уклоне, когда речь идет об использовании муфт. Другими словами, не используют их. Всегда прокладывайте трубы сплошной длины в местах, которые в конечном итоге будут практически недоступны.

Фактическое размещение подающего и обратного коллекторов зависит от монтажника. Часто оба коллектора располагаются под полом. Четырехдюймовая щель шириной около 1 дюйма может быть вырезана в черновом полу, чтобы позволить трубе сделать длинный удобный изгиб к полости балки внизу. Сами коллекторы, которые часто проходят перпендикулярно балкам, крепятся к нижней части балок с помощью трубчатых ремней. Трубка PEX, изгибаясь сверху, может входить в медную напорную трубу 3/4″ с помощью одного из стандартных латунных переходников. Позже четырехдюймовый разрез в фанере можно заполнить монтажной пеной, чтобы герметизировать трубку.

Используя таким образом длинный, раздвинутый коллекторный коллектор, установщик может создать очень чистую и очень гибкую схему контура, особенно если используются шпалы. Гораздо менее желательной альтернативой был бы небольшой, расположенный в центре коллектор, в котором каждый контур трубок выходит и возвращается из одного места в комнате. В больших зонах с множеством цепей это место в комнате может быть на противоположном конце дома, что вынуждает установщика выяснять, как провести громоздкий кластер подающих и обратных линий обратно к коллектору. Таким образом, в этом смысле подвесная плита со шпалами похожа на установку лаг пола, когда речь идет о прокладке подающего и обратного коллекторов. Другими словами, коллекторы лучше подводить к трубке, а не трубку к одному маленькому коллектору.

Другой способ – провести коллекторы по периметру помещения и соединить трубы с помощью латунных переходников.

После того, как все соединения выполнены, тонкий слой термомассы распределяется по трубам между шпалами. Если окончательный пол должен быть из твердой древесины, эта тепловая масса может быть простым сухим песком. В бухты до верха шпал насыпают сухой песок и к шпалам прибивают древесину. Если последний пол должен быть покрыт ковром или плиткой, масса между шпалами должна затвердеть. Можно использовать бетон, песок, гипсовый бетон или сухую смесь из (4) частей песка (1) частей портландцемента. Этот последний метод включает в себя бетономешалку и достаточное количество воды, чтобы придать смеси консистенцию «песчаного замка». Это не мокрая жижа. Портландцемент придаст песку слегка зеленоватый оттенок, и смесь затвердеет, как камень. После полного высыхания вы можете покрыть его ковром, плиткой, Pergo или чем-то еще. Альтернативный метод включает в себя рассыпание песка, а затем прибивание фанеры к шпалам. Затем на фанеру можно положить плитку, ковер и т. д.

Песок в качестве термальной массы

Сухой песок является отличной термальной массой. В этом случае в шпалы насыпается слой песка, затем к шпалам крепится OSB (ориентированно-стружечная плита) или фанера. Окончательный пол может быть покрыт ковром, плиткой, Pergo или любым другим материалом, требующим твердой поверхности.

Если существующий пол бетонный, шпалы приклеиваются к полу с помощью жидких гвоздей, а трубы можно прикрепить к полу скотчем. Если лента покажется слабоватой, то к краям шпал 2 на 4 можно прикрепить проволочную сетку, протянуть ее по дну шпал и прикрепить к сетке трубу. Также можно использовать комплект поршня и ремни для трубок.



В случае существующей неизолированной бетонной плиты под проволочной сеткой можно установить жесткий пенопласт, чтобы предотвратить потери тепла вниз. Существующая ранее теплоизолированная плита может быть использована для ее способности аккумулировать тепло.

Еще один способ укладки нового теплого пола поверх существующего пола — использовать приложение для шпал. Это альтернатива предварительно вырезанным/формованным панелям типа «доска» за небольшую часть стоимости … нажмите на эту ссылку для более подробной информации!! По предыдущей ссылке показаны восемь фотографий, иллюстрирующих метод, разработанный одним из наших технических специалистов для создания элегантного и очень эффективного макета для одного из наших местных клиентов.

Последний вариант подвесной плиты применяется, когда вес песка или бетона превышает допустимую нагрузку на пол. В этом случае алюминиевые теплорассеивающие пластины используются вместо термальной массы из песка/бетона. Они удерживают трубы на полу и помогают равномерно распределять тепло по всей зоне. Но процент тепловых характеристик пола теряется из-за меньшего количества тепловой массы в системе. Если подвесная плита устанавливается поверх существующего фанерного черного пола, изолируйте полость балки под черным полом. Это направляет тепловую энергию в предполагаемое жилое пространство и предотвращает стекание тепла вниз.

Ниже представлены установки, иллюстрирующие альтернативы предварительно сформированным панелям Board за небольшую часть стоимости

Яркий пример применения 3/4″ OSB/фанерной шпалы и теплового оребрения

Альтернатива дорогостоящей конструкции типа «доска»

На пол укладываются параллельные доски для создания канала для трубы PEX, затем к доскам крепятся теплорассеивающие пластины. Обратите внимание, что светоотражающий материал был прикреплен ко всему основанию пола. Этот чистый алюминиевый материал будет отражать 97% тепловой энергии до чистового пола.



Система шпал с использованием теплорассеивающих плит вместо песка или бетона. Теперь поверх шпал можно установить доски или фанеру.

Когда нужно использовать в два раза больше обычного количества труб

При укладке теплого пола в местах с высокими потерями тепла, таких как дома с плохой изоляцией или современные жилища с большим количеством стекла и высокими потолками, часто необходимо удвоить на вашей трубке. В случае 7/8″ PEX, обычно устанавливаемого на расстоянии 16″ от центра, трубка должна располагаться на расстоянии 8″ от центра. Правильный способ сделать это — запустить PEX, как обычно, с радиусом 16 дюймов по центру на прямых и удобным радиусом 24 дюйма на поворотах. Затем, когда вы покрыли всю зону, просто повторите процесс с самого начала. Таким образом, вы получите два ряда трубок, приблизительно параллельных друг другу, на расстоянии около 8 дюймов друг от друга, но вам не придется пытаться сделать невероятно тугой изгиб, чтобы сделать это.
