чертежи и схемы, пошаговая инструкция по изготовлению винного, для инструментов и книг

Иногда возникает необходимость разместить на малом пространстве большое количество однотипных вещей. Самое простое решение — изготовить стеллаж из дерева своими руками. На нем свободно разместиться необходимая утварь, поделки, книги и домашняя винотека. Чтобы его сделать не надо обладать особыми навыками. Достаточно найти инструменты, материалы и потратить немного свободного времени.

Содержание

  • Предварительные работы
  • Стеллаж из дерева для книг своими руками
  • Винный стеллаж
  • Диагональный вариант
  • Для инструментов

Предварительные работы

Стеллаж из дерева представляет довольно вместительную конструкцию, которая состоит из некоторого количества полок (ячеек) соединённых вместе и стоящих на стойках, подставке или прямо на полу. Число ярусов зависит от высоты помещения и предпочтений владельца.

Стеллажи бывают:

  • стационарные;
  • передвижные (на колесиках).

Основные этапы изготовления:

  1. Предварительный этап. Разработка чертежа.
  2. Основные работы. Подбор материалов и инструментов. Сборка стеллажа.
  3. Заключительный этап. Окраска, оклейка и т. д.

От первого этапа зависит дальнейшая судьба стеллажа. Неправильный выбор материала или плана может свести усилия «на нет». Чтобы выполнить чертёж, необходимо измерить место дислокации конструкции, если предполагается стационарный вариант.

При изготовлении стеллажа для инструментов, продуктовых заготовок или предметов домашнего обихода лучше предпочесть простые прямые формы. Для этого определяют высоту конструкции и ширину полок, которые часто делают до потолка.

Для установки мелких аксессуаров можно изготовить пролёты длиной до 1,5м, а для тяжёлых вещей (книг, банок с соленьями или вареньями) рекомендуется 90 см и менее. Это предотвратит деформацию полок (прогиб). Для вин лучше сделать отдельные ячейки.

Общие рекомендации:

  • Ширина стеллажа зависит от свободной площади.
  • Обычная длина не более 1,5 м, но если имеются 40–50 мм доски ─ её увеличивают до 2-2,5 м.
  • Глубина полок зависит от предметов, которые на них будут расположены. Например, для одежды оптимальная величина 50–60 см, а для отвёрток и пассатижей нужно не более 5 см. На одном стеллаже могут быть полки разной глубины.
  • Примерная высота ярусов 25-60 см. Если нужно хранить крупногабаритные вещи, например, покрышки от грузовика ─ размеры рекомендуется пересмотреть.

Желательно использовать натуральные доски (дуб, бук, сосна, красное дерево). Их следует обработать специальными составами и антисептиками и дать отлежаться несколько дней. Не рекомендуется применять материал, изготовленный из опилок или стружки (ДСП, например). Он быстро разрушается.

При разработке чертежа не следует забывать о свободном пространстве по горизонтали (между двумя предметами) и по вертикали (зазор от края самой высокой вещи до верхнего яруса). Минимальное расстояние должно составлять 3 см.

Надо правильно размещать аксессуары, чтобы нагрузка на середину полок была небольшой. Внизу рекомендуется укладывать громоздкие и тяжёлые предметы, а наверху более лёгкие.

Стеллаж из дерева для книг своими руками

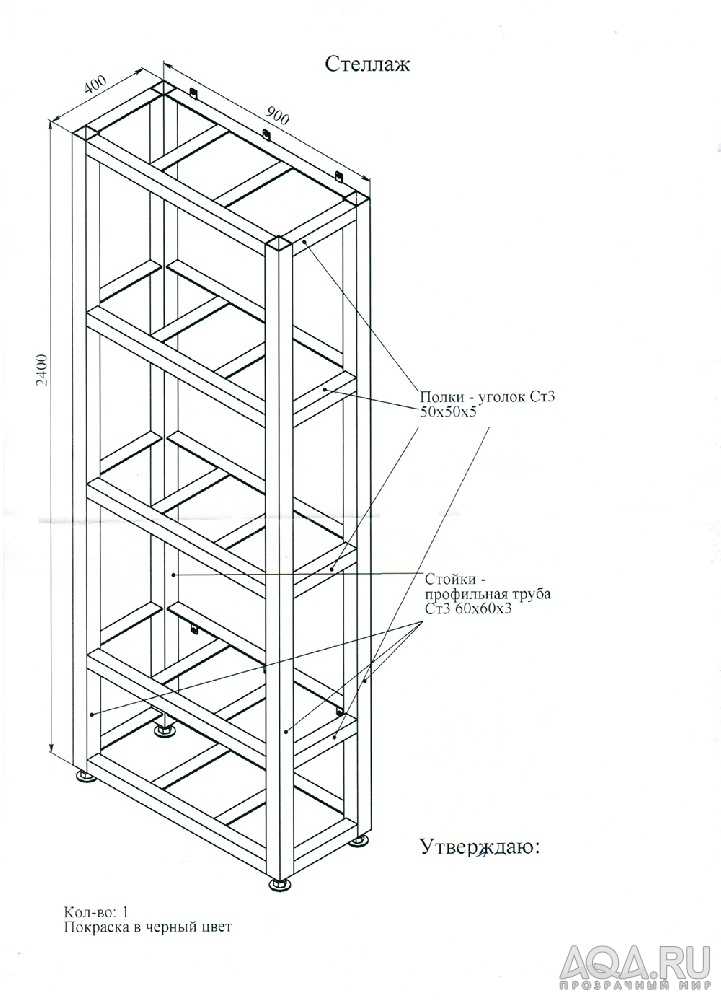

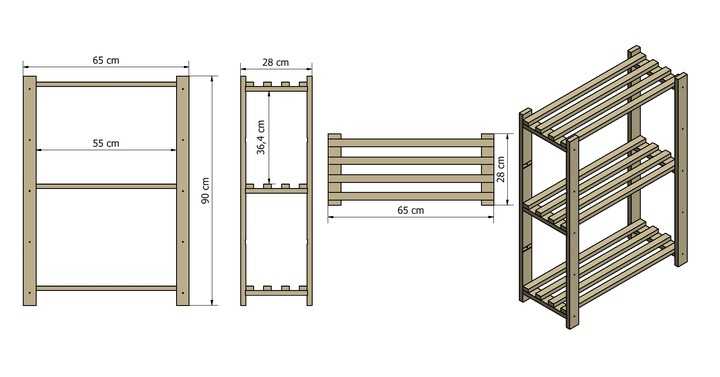

Сначала желательно подобрать чертёж будущей конструкции в глобальной сети, специальных изданиях или разработать свой оригинальный вариант. Классические стеллажи с основанием и без него выглядят так.

Необходимые инструменты и материалы:

  • доски толщиной 2–4 см;
  • рейки 4×4 и более;
  • держатели, деревянные бруски, металлические уголки, на которых будут опираться полки;
  • фанера для стенок;
  • саморезы, шурупы;
  • столярный клей;
  • лак, кисть;
  • электролобзик, шлифмашина, электродрель;
  • отвёртка, молоток;
  • карандаш и рулетка для разметки.

Пошаговая инструкция

После разработки чертежа и покупки всего необходимого приступают к изготовлению деталей. К процессу надо подойти ответственно.

Последовательность операций:

  1. Первый этап ─ выбор основания, если конструкция его предусматривает. Для него берут доску с толщиной не менее 3 см. При подборе длины учитывают, что по бокам основания необходимо установить вертикальные стенки. Снизу следует прибить продольные доски шириной 50–70 мм, а между ними поперечины, чтобы стеллаж стал прочным.
  2. Вторым этапом идёт изготовление задней стенки. Этот элемент выполняют из фанеры или строительного картона. По чертежу определяют высоту и длину стеллажа и вырезают деталь по этим параметрам. Необходимо выверить углы под 90°, а то конструкция перекосится.
  3. Следующий этап — выполнение боковин. Для уменьшения стоимости очень часто используют толстую фанеру или обходятся без стенок, применив брусья. Высота боковин выбирается произвольно. Отрезав фанеру или брусья нужной величины, необходимо наметить на внутренней стороне места для полок, например, прорезать пазы. Есть смысл укрепить туда уголки, держатели или отрезки брусьев. Если привинчивать их после сборки, то это будет несколько затруднительно.
  4. Затем устанавливают боковины и закручивают саморезами.
  5. Укрепляют заднюю стенку, вырезанную из фанеры. Её наличие поможет избавить конструкцию от перекоса.
  6. Только после этого следует изготовить и укрепить полки. Обычно их габариты равны размерам основания. Если на третьем этапе были укреплены уголки, то можно не привинчивать полки к боковинам.

Многие люди делают стеллаж открытым с тыльной стороны. В этом случае необходимо привинтить все полки к боковинам, а наверху и внизу укрепить специальные уголки, которые не дадут конструкции перекоситься.

Винный стеллаж

Главная составляющая винотеки — не просто набор полок или шкаф, куда складируют бутылки. Это специальная мебель, которая должна обеспечить наилучшие условия для сохранности и созревания алкогольных напитков.

Инструменты и материалы:

  • доски, фанера, бруски, рейки;
  • проволока;
  • металлические стержни;
  • саморезы, гвозди, шурупы;
  • пила, электролобзик;
  • дрель с простыми свёрлами и цилиндрическим;
  • отвёртка, молоток.

Вертикальный вариант

Обычный стеллаж можно изготовить разными методами. Он состоит из отсеков, в каждом из которых умещается одна бутылка. Многие люди делают конструкцию в виде шкафа, используя доски для вертикальных стоек и горизонтальных полок.

Выполнить такой вариант можно по-другому. Это существенно уменьшает затраты.

Как сделать:

  1. Из длинных и коротких квадратных (4×4-6×6) брусьев готовят конструкции, похожие на лестницы. Их высота может быть любой, хоть до потолка. Ширина должна равняться длине бутылки, а расстояние между двумя горизонтальными брусьями — на 5 мм меньше диаметра сосуда. На двух крайних конструкциях горизонтали укрепляют с одной стороны, а на остальных — с обеих.
  2. Все сделанные лесенки скрепляют сверху и снизу 4 брусьями.

Их минимальный размер вычисляют следующим образом. Расстояние между каждыми двумя вертикалями (лесенками) должно равняться диаметру бутыли плюс 5 см. Эту величину умножают на количество проёмов. К полученным цифрам прибавляют произведение числа вертикалей на ширину бруса.

Пример:

Выбран брус 5×5 см, количество стоек 15, проёмов 14, расстояние между ними 10 см.

Тогда получим: 5×15+10×14=75+140=215 см.

Горизонтальный вариант

Стеллаж другого типа выполняется из досок и брусьев. Он во многом похож на вертикальный вариант.

Стойки выполнены из досок. Они соединены горизонтальными конструкциями, напоминающими лестницы. Каждый такой элемент изготовлен из двух продольных брусьев, на которых укреплены поперечные рейки, расстояние между которыми чуть меньше диаметра обычного сосуда с алкоголем.

Этот вариант более универсален, так как даже на одном ярусе свободно размещаются разнокалиберные бутыли. Увеличение ширины поперечных реек и расстояния между полками, позволит уложить сосуды больших размеров.

Диагональный вариант

Этот вид размещения вин практикуется повсеместно. Его может выполнить любой человек. Для этого достаточно иметь какую-нибудь деревянную коробку или сбить её самому.

При самостоятельном изготовлении необходимо:

  1. Отрезать четыре одинаковых куска дерева, которые равны по ширине высоте бутылки (или немного меньше). В идеале при их сборке должен получится квадрат.
  2. Измерить диагонали и отрезать по полученным габаритам ещё 2 куска. Это основные элементы.
  3. В середине каждого из них (до половины) прорезают паз шириной равной толщине дерева.
  4. Вставляют элементы друг в друга. Должна получится конструкция, напоминающая букву «Х» или крест. Её вкладывают в квадрат и закрепляют саморезами. Бутылки укладывают в получившиеся отделения.

Для инструментов

Существует много конструкций стеллажей для хранения разнообразного инструмента. Есть классические и оригинальные варианты. Их можно сделать своими руками.

Необходимые приспособления и материалы:

  • фанера, брусья, рейки, доски;
  • саморезы, гвозди, шурупы;
  • молоток, отвёртка;
  • электролобзик, пила.

Чтобы собрать самый лёгкий вариант достаточно:

  1. Подготовить две узкие доски (до 10 см шириной) для вертикалей и несколько для полок.
  2. В горизонталях прорезают пазы для разного инструмента. Выбирают отверстия для отвёрток, молотков.
  3. Полки прибивают к стойкам.

Если стена легко сверлится, то возможен и такой вариант.

Здесь ярусы стеллажа привинчены прямо к стене. Для этого в ней просверливают отверстия, в которых утоплены дюбеля. К полкам привинчены уголки, с помощью которых они крепятся на стену.

Заключительный этап — отделка. Эту операцию можно провести разными способами. Например, окрасить стеллаж, ошкурить, а затем покрыть олифой или лаком, оклеить бумагой или другим подходящим материалом.
