Электрическая схема терморегулятора теплого пола

На сегодняшний день система электрического теплого пола является одной из самых комфортных для человека. Нагретый воздух поднимается вверх от самого основания. Поэтому самые высокие его температуры наблюдаются на расстоянии до 50 см от пола. Под потолком они будут ниже.

Принцип работы любого конвектора или радиатора заключается в направлении потока теплых масс под потолок при том, что внизу будет концентрироваться уже остывший воздух. Электрический теплый пол из-за этой особенности является экономически выгодным.

Для управления его работой используют терморегулятор. Они бывают различных типов. Однако схема терморегулятора имеет у всех моделей общий принцип. Чтобы осуществить установку своими руками, необходимо рассмотреть эту процедуру подробнее.

Общие сведения

Ни одна система теплого пола не может обойтись без терморегулятора, схема подключения которого идентична практически в любой модели. Если это устройство не использовать, а подключить нагревательный провод напрямую, система достигнет предела своей рабочей температуры. Это пагубно влияет на стяжку, а в случае с деревянным полом приведет к его деформации.

Также следует учесть, что ни один производитель электрических теплых полов не дает гарантии на свое изделие, если не будет установлено устройство управления нагревом. Поэтому схема терморегулятора должна быть изучена перед проведением обустройства обогрева пола.

Причем в этом случае не подойдет обычный таймер или диммер. Использовать в электрической схеме разрешается только предназначенные для этого терморегуляторы. Они имеют в комплекте датчик, измеряющий температуру.

Виды терморегуляторов

Существуют различные виды систем теплого пола и самих терморегуляторов, которые производители допускают монтировать своими руками в соответствии с инструкцией.

Теплый пол может быть кабельным, матовым или инфракрасным. Первые две системы бывают одножильные и двужильные. Для каждой из них существуют свои особенности установки. Инфракрасный теплый пол схож по принципу подключения с двужильным кабелем. Поэтому схема подключения терморегулятора для этих двух разных видов идентична (чего нельзя сказать о монтаже самой системы).

Терморегуляторы же различаются по способу управления на механические, цифровые и программированные, а по способу измерения нагрева — на устройства с датчиком воздуха, пола или комбинированные. Для этих разновидностей также существуют определенные условия установки.

Что важно при выборе устройства

Первоначально при совершении покупки устройства управления нагревом следует обратить внимание на его предельную нагрузку. Чаще всего в продаже представлены приборы, рассчитанные на 16 А. Это приблизительно 3,7 кВт.

Но есть устройства, рассчитанные на меньшую нагрузку. Следует соотносить мощность электрического теплого пола с предельной нагрузкой терморегулятора.

Самым комфортным признан прибор, имеющий в своем составе одновременно датчик измерения температуры пола и воздуха. Но чаще всего в изделии предусмотрена только одна точка замера.

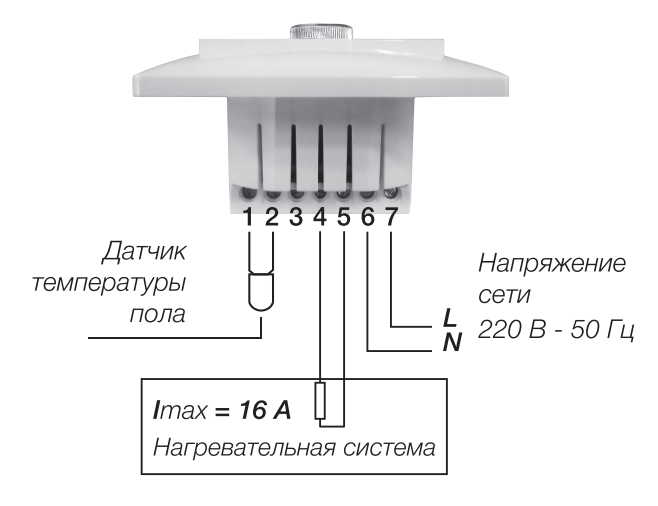

Схема подключения терморегулятора теплого пола с датчиком покрытия и двойным комплектом идентичны. Но если прибор имеет встроенный измеритель нагрева воздуха в помещении, у него будет на две клеммы меньше, чем у предыдущих разновидностей.

Типы управления

Для каждого типа помещения следует выбирать определенный тип регулятора нагрева. Для ванной комнаты лучше приобретать механические разновидности.

Схема подключения терморегулятора теплого пола чаще всего предполагает установку этого прибора возле розетки внутри помещения. В ванной часто сыро, бывают значительные перепады температур. Устройства с цифровыми дисплеями в подобных условиях проработают меньше.

Поэтому здесь актуально механическое управление. В кухне, комнате или коридоре можно установить цифровой терморегулятор, который будет показывать на экране уровень нагрева.

В продаже существуют программированные устройства. Им задают температуру по времени. По этой программе он работает неделю, затем цикл повторяется. Схема подключения терморегулятора не различается по типу управления.

Тип монтажа

Существуют приборы, которые устанавливаются накладным или врезным способом. В первом случае не придется штробить в стене каналы для проводов и для монтажной коробки. Но прибор будет выступать над стеной, а провода будут проходить под коробом.

Скрытый монтаж предполагает установку врезным способом. Если ремонт в разгаре, лучше отдать предпочтение этому методу. Схема терморегулятора пола будет идентична в обоих случаях, но эстетичнее выглядят врезные модели.

Принцип подключения проводов

В зависимости от типа терморегулятора совершатся определенный тип подключения. Он четко указан в инструкции от производителя. Электрическая схема терморегулятора может иметь 4, 6 или 7 клемм.

В первом случае подключается устройство, обладающее воздушным датчиком. Две клеммы (номер указан в инструкции) предназначены для проводов теплого пола. Коричневый проводник подключается в отсек L (фаза) для нагревательной системы, а синий — на N (ноль). Коммуникации от сети также присоединяют в соответствии с полярностью.

Если же клемм у устройства 6, значит, в комплект входит датчик. Он подсоединяется без учета полярности в указанные производителем разъемы.

Седьмая клемма предназначена для заземления (желто-зеленый провод). Если в доме оно есть, но соответствующего разъема прибор не имеет, следует производить подключение вне корпуса. А если заземления в доме нет, желто-зеленый провод пола зануляется.

Некоторые рекомендации

Схема терморегулятора своими руками предполагает не только правильное подсоединение проводов. Выносной датчик (если он есть в комплекте) устанавливается в гофротрубу. Ее край в полу изолируется. Так датчик при необходимости можно будет достать.

Уровень установки должен быть не ниже 50 см от пола. Если же в нем есть датчик воздуха, высота монтажа должна быть не меньше 1,5 м.

Если у хозяев есть маленькие дети, необходимо приобретать модели со специальной защитой. Это будет гарантией, что чадо не настроит терморегулятор самостоятельно.

Монтаж своими руками

Накладные модели крепятся к стене, не потребуется штробить каналы. Заслуживает внимания схема терморегулятора врезного. Обычно рядом с розеткой или выключателем просверливается место под монтажную коробку.

Далее к полу штробится канал для датчика и проводов нагревательной системы. Питание подводится от проводников розетки или выключателя (их не придется тянуть от щитка). Терморегулятор устанавливается в подрозетник в разобранном виде.

У механических моделей необходимо аккуратно снять колесико регулировки, раскрутить болт и отложить в сторону верхнюю панель.

Если это устройство с дисплеем, снимается верхняя панель (технология описана в инструкции). Подсоединив по схеме все провода при выключенном питании сети, прибор вставляется в подрозетник. Каналы закрываются. Одевается верхняя панель и тестируется работа устройства.

Изучив, как выглядит схема терморегулятора для теплого пола, можно быстро и качественно самостоятельно выполнить подключение .

как выбрать и установить своими руками

Теплые полы электрического или водяного типа – давно не редкость в квартирах и частных домах. Их корректная работа и, соответственно, поддержание комфортной температуры зависит не только от того, насколько правильно выполнен монтаж. Важную роль играет система в целом, неотъемлемой частью которой является терморегулятор для теплого пола.

Что это такое?

Основные виды устройств

Название прибора говорит само за себя. Основная задача, которую выполняет терморегулятор — это включение/выключение обогрева, а также контроль над температурным режимом электросистем теплого пола. Существует три класса терморегуляторов:

  • Механический. Самый простой регулятор теплого пола. Настройка осуществляется с помощью колесика. При достижении заданной температуры нагреватели не отключаются, поэтому экономии электричества ждать не приходится.
  • Электронный
    . Принцип работы похож на механический, но регулировка обогрева осуществляется с помощью кнопок или сенсоров. Такие модели отключают нагреватели и тем самым способствуют экономии электроэнергии. Их можно установить в подрозетник или выполнить монтаж в электрический щиток.
  • Программируемый. Принцип работы состоит в том, что возможна установка температурного графика по своему желанию. Такой терморегулятор для теплого пола может быть однозонный и двухзонный. Последний позволяет поддерживать разную температуру в различных зонах помещения. Программируемый термостат выбирают потребители, использующие пленочный или кабельный электрообогрев на большой площади.

Как выбрать терморегулятор?

На рынке представлено множество моделей приборов для контроля температуры. Какой выбрать? Следует обратить внимание на следующие параметры:

  • Мощность. Контроллер показывает номинальную мощность теплого пола, на которую рассчитан прибор. Если теплые полы занимают большую площадь, рекомендуется подключить программируемый двухзонный термостат либо магнитный пускатель.
  • Тип крепления – встраиваемый (монтаж в стену) или накладной (установка в короб).
На фото устройство механического типа
  • Возможность дистанционного управления. Программируемый терморегулятор может управляться с помощью пульта ДУ или посредством команд, поступающих через интернет.
  • Удобство и тип управления. Наиболее современным способом являются сенсоры, однако есть механический и кнопочный варианты. У одних моделей датчики температуры встроенные, у других выносные.

При покупке приборов убедитесь, что все детали на месте, их количество соответствует инструкции подключения, клеммы надежны, а термопара правильно соединена.

Как установить?

Если вы обладаете определенными строительными навыками, то установка теплого пола своими руками и схема подключения к нему терморегулятора не покажутся вам сверхсложной задачей, особенно если под рукой инструкция.

Установка терморегуляторов производится только после полного отключения электричества в помещении.

Автоматизировать обогрев водяного пола можно с помощью термостатов (управляющие приборы) и сервоприводов (исполнительные). Монтаж сервоприводов осуществляется в каждый контур на гребенке подачи теплоносителя. Их принцип работы состоит в том, что в соответствии с командой они увеличивают или сокращают количество воды, которая поступает в отопительный контур. Термостат для водяного пола подает контрольные сигналы на сервоприводы.

Терморегуляторы необходимо подключить во всех помещениях с данным типом отопления.

Как починить терморегулятор?

Если вдруг терморегулятор для теплого пола перестал работать, не торопитесь заменить его на новый. Возможно, вы сможете починить его своими руками и сэкономить таким образом. Попробуйте выполнить следующие шаги:

  1. Отключить подачу электроэнергии.
  2. Отсоединить провода и достать корпус.
  3. Открыть верхнюю крышку контроллера.
  4. С помощью крестовой отвертки открутить винты под крышкой.
  5. Визуально проверить исправность конденсаторов.

Если неисправность обнаружена, можно попытаться устранить ее своими руками.

Схема действий:

  • Срезать с тыльной стороны платы приливы, на которых она держится.
  • Установить новые конденсаторы.
  • Зафиксировать плату на корпусе с помощью суперклея.
  • Подсоединить провода и проверить работу системы теплых полов.

Если данные рекомендации не помогли и своими руками исправить поломку не удалось, лучше обратиться за помощью к профессионалам.

Не забывайте, что правильная и эффективная работа электрического или водяного теплого пола зависит от регулятора и термодатчика. Благодаря этим приборам в вашем доме температура будет комфортной, а уровень энергопотребления снизится. А если вы выполните их монтаж своими руками, то значительно сэкономите на зарплате наемным рабочим. Поделитесь в комментариях своим мнением о статье и применении этих устройств в вашем доме.

Материалы По Теме:

схема теплорегулятора, видео и электричество своими руками, инфракрасный правильный

Подключение теплого пола в последние годы стало довольно распространеннымПодключение теплого пола нынче не роскошь, а вполне обоснованное вложение денег. Установить такой пол вполне под силу человеку, который разбирается в электричестве. Эта работа требует особой внимательности, ведь от этого зависит, насколько правильно будет работать пол.

Как подключить теплый пол: основная информация

На сегодняшний день подключение теплого пола не является редким случаем. Многие владельцы квартир и коттеджей при ремонте оборудуют свои полы подогревом. Как бы хорошо не грели батареи в квартире, пол обычно остается холодным.

Теплый пол вытесняет привычные системы отопления, нагревая воздух в помещении равномерно и прогревая поверхность пола.

Воздух нагревается и поднимается вверх, но при этом температура на полу остается достаточно высокой – около 23 градусов, что обеспечивает комфортное нахождение даже на каменном полу.

Схема подключения теплого пола

Достоинства теплого пола:

  • Надежный и долговечный;
  • Не сушит воздух;
  • Равномерно прогревает помещение;
  • Не занимает места, в отличие от радиаторов;
  • Достаточно экономный в сравнении с газовым обогревом.

Для монтажа теплого пола потребуется специальный термодатчик, который будет следить за температурой. В зависимости от типа теплого пола – водяной или электрический, в специальных магазинах можно приобрести регуляторы температуры Термолюкс РТ 110 или Наш комфорт ТР 721.

Схема подключения теплого пола: подготовительные работы

Какую бы работу вы не делали, нужно провести предварительные работы. Подготовка перед монтажом теплого пола заключается в расчете материалов для работы и расчистка территории.

Прежде чем обустраивать теплый пол, необходимо провести предварительные работы

План действий:

  1. Планировка размещения нагревательных элементов. В помещении есть места, которые не нуждаются в обогреве, поэтому такие нюансы следует выяснить до начала монтажа. Также следует нарисовать план с указанием всех размеров. Это необходимо если вам нужно разобрать пол. Следует соблюдать отступ между кабелем не менее 15 см, а также отступ от стен не менее 5 см.
  2. Подготовка поверхности пола. Первым делом нужно избавиться от неровностей, если они имеются. В некоторых случаях необходима стяжка. Высота стяжки больше 3 см, иначе появятся трещины.
  3. Место для терморегулятора. Нужно хорошо спланировать, где будет расположен терморегулятор. Он должен быть в удобном месте не ниже 30 см от пола. К нему нужно подвести питание, и так как мощность теплого пола немалая, то лучше это делать от щитка. Это позволит в щитке установить автомат специально для пола.
  4. Теплоизоляция. Установка теплоизоляционного барьера по периметру всего помещения, а также с запуском на стены, может уменьшить потерю тепла на 30%. Теплоизоляция должна быть устойчивой к высоким температурам.

Подключить пол к электричеству можно своими руками, без консультации специалистов. Но есть одно существенное условие – чтобы подсоединить теплый пол к термодатчику и к щитку нужно разбираться в электричестве.

Подключение теплого пола к терморегулятору: электрическая система

При установке теплого пола, нужно понимать, что это сложная система, которая без надлежащего контроля теряет весь смысл. Для контроля температуры и выставлением параметров к теплым полам подключаются терморегуляторы.

Терморегуляторы очень разнятся по своим характеристикам. Они разделяются на механические кнопочные и сенсорные. Также на программируемые и непрограммируемые.

Работа терморегулятора напрямую зависит от измерений термодатчика. Именно термодатчик измеряет и выводит фактическую температуру. Терморегулятор контролирует и управляет подачей мощности в зависимости от заданных данных. Датчик размещается вблизи нагревательных элементов.

Терморегулятор подключают для контроля температуры и выставления параметров

Терморегулятор ТЭЗПЗ предназначен для корректировки температуры. При превышении заданного порога, терморегулятор выведет температуру на экран и даст сигнал.

Датчик устанавливается в гофру и заливается вместе со стяжкой. Гофра нужна для того, чтоб датчик можно было заменить, не разбирая пол. Располагается терморегулятор не выше 1,5 м от пола.

Типы подключения:

  • Напрямую от щитка;
  • От ближайшей электроточки.

Первый вариант более надежный и правильный, если речь идет про электрический пол. Такой пол имеет высокое энергопотребление. Поэтому и проводку под него нужно укладывать с расчетом на это. Пол ни в коем случае не подключается к старой проводке.

В случае же с водяным обогревом полов, электрическую энергию будет потреблять только терморегулятор.

Схема подключения терморегулятора к электричеству

Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.

На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.

Для небольших помещений используется теплый пол «Мини одножильный мат», который также подключается к термостату.

После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.

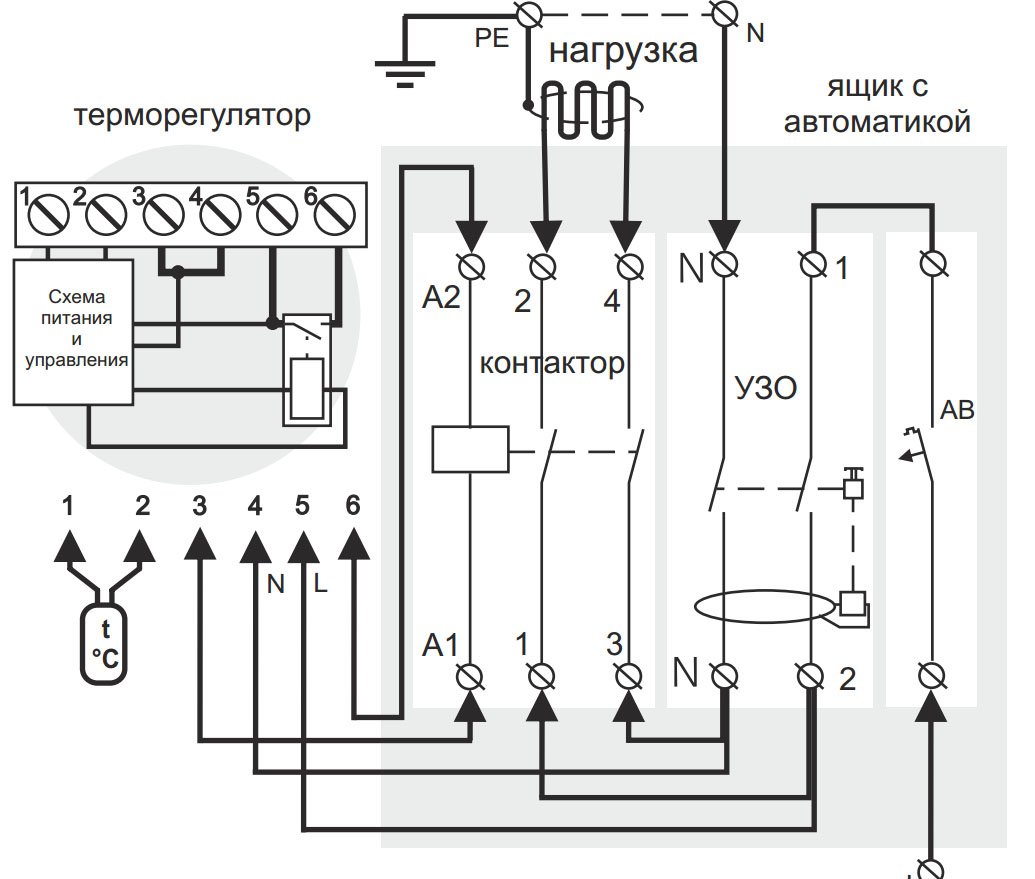

Схема подключения терморегулятора к электричеству

Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.

В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.

После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.

Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.

После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.

Подключение теплого пола к электричеству: схема для водяного пола

Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.

По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Процесс подключения теплого пола к электричеству

На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.

При подключении можно использовать термодатчик WZA 90E или БРТ-2Б УХЛ 4, которые подходят для водонагревательных приборов.

Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.

Терморегулятор для теплого пола своими руками: схема для ИК-пола

Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.

Есть две разновидности пленочных полов:

  1. Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
  2. Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.

Терморегулятор теплого пола

Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.

Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.

Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.

Как подключить теплый пол к терморегулятору (видео)

При покупке материалов для подключения теплого пола не стоит экономить. От качества термодатчика и терморегулятора зависит будущая работа пола. К тому же, дешевые китайские подделки могут стать причиной замыкания или возгорания.

принцип работы, схемы устройств, как настроить и проверить, основные неисправности

Необходимость настройки температурного режима возникает при использовании различных систем теплового или холодильного оборудования. Вариантов много, и все они требуют наличия управляющего устройства, без которого работа систем возможна либо в режиме максимальной мощности, либо на полном минимуме возможностей. Контроль и настройка производятся с помощью терморегулятора — устройства, способного воздействовать на систему через датчик температуры и включать или отключать её по необходимости. При использовании готовых комплектов оборудования блоки управления входят в комплект поставки, но для самодельных систем приходится собирать терморегулятор своими руками. Задача не самая простая, но вполне решаемая. Рассмотрим её внимательнее.

Принцип работы терморегулятора

Терморегулятор — это устройство, способное реагировать на изменения температурного режима. По типу действия различают терморегуляторы триггерного типа, отключающие или включающие нагрев при достижении заданного предела, или устройства плавного действия с возможностью тонкой и точной настройки, способные контролировать изменения температуры в диапазоне долей градуса.

Существуют две разновидности терморегуляторов:

  1. Механический. Представляет собой устройство, использующее принцип расширения газов при изменении температуры, или биметаллические пластины, изменяющие свою форму от нагревания или охлаждения.
  2. Электронный. Состоит из основного блока и датчика температуры, подающего сигналы об увеличении или понижении заданной температуры в системе. Используется в системах, требующих высокой чувствительности и тонкой регулировки.

Механические устройства не позволяют обеспечить высокой точности настройки. Они являются одновременно и датчиком температуры, и исполнительным органом, объединёнными в единый узел. Биметаллическая пластина, используемая в нагревательных устройствах, представляет собой термопару из двух металлов с разным коэффициентом теплового расширения.

Главное предназначение терморегулятора — автоматическое поддержание необходимой температуры

Нагреваясь, один из них становится больше другого, отчего пластина изгибается. Контакты, установленные на ней, размыкаются и прекращают нагрев. При охлаждении пластина возвращается в изначальную форму, контакты вновь замыкаются и нагрев возобновляется.

Камера с газовой смесью — чувствительный элемент термостата холодильника или отопительного терморегулятора. При изменениях температуры меняется объём газа, что вызывает перемещение поверхности мембраны, соединённой с рычагом контактной группы.

В терморегуляторе для отопления используется камера с газовой смесью, работающая по закону Гей-Люссака — при изменении температуры меняется объём газа

Механические термостаты надёжны и обеспечивают устойчивую работу, но настройка режима работы происходит с большой погрешностью, практически «на глазок». При необходимости тонкой настройки, обеспечивающей регулировку в пределах нескольких градусов (или ещё тоньше), используются электронные схемы. Датчиком температуры для них служит терморезистор, способный различить мельчайшие изменения режима нагрева в системе. Для электронных схем ситуация обратная — чувствительность датчика слишком высока и её искусственно загрубляют, доводя до пределов разумного. Принцип действия состоит в изменении сопротивления датчика, вызванном колебаниями температуры контролируемой среды. Схема реагирует на смену параметров сигнала и повышает/понижает нагрев в системе до получения другого сигнала. Возможности электронных блоков контроля намного выше и позволяют получить настройку температуры любой точности. Чувствительность таких термостатов даже избыточна, поскольку нагрев и охлаждение — процессы, обладающие высокой инерционностью, которые замедляют время реакции на смену команд.

Область применения самодельного устройства

Изготовление механического терморегулятора в домашних условиях достаточно сложно и нерационально, поскольку результат будет работать в слишком широком диапазоне и не сможет обеспечить требуемой точности настройки. Чаще всего собирают самодельные электронные терморегуляторы, которые позволяют поддерживать оптимальный режим температуры тёплого пола, инкубатора, обеспечивать желаемую температуру воды в бассейне, нагрев парилки в сауне и т.д. Вариантов применения самодельного терморегулятора может быть столько, сколько систем, подлежащих настройке и регулировке температурного режима, имеется в доме. Для грубой настройки с помощью механических устройств проще приобрести готовые элементы, они недороги и вполне доступны.

Преимущества и недостатки

Самодельный терморегулятор обладает определёнными достоинствами и недостатками. Плюсами устройства являются:

  • Высокая ремонтопригодность. Терморегулятор, сделанный самостоятельно, легко отремонтировать, поскольку его конструкция и принцип работы известны до мелочей.
  • Расходы на создание регулятора намного ниже, чем при покупке готового блока.
  • Существует возможность изменения рабочих параметров для получения более подходящего результата.

К недостаткам следует отнести:

  • Сборка такого устройства доступна только людям, имеющим достаточную подготовку и определённые навыки работы с электронными схемами и паяльником.
  • Качество работы устройства в большой степени зависит от состояния использованных деталей.
  • Собранная схема требует настройки и юстировки на контрольном стенде или с помощью эталонного образца. Получить сразу готовый вариант устройства невозможно.

Основной проблемой является необходимость подготовки или, как минимум, участие специалиста в процессе создания прибора.

Как сделать простой терморегулятор

Изготовление терморегулятора происходит поэтапно:

  • Выбор типа и схемы устройства.
  • Приобретение необходимых материалов, инструментов и деталей.
  • Сборка прибора, настройка, запуск в эксплуатацию.

Стадии изготовления прибора имеют свои особенности, поэтому их следует рассмотреть подробнее.

Необходимые материалы

В число необходимых для сборки материалов входят:

  • Фольгированный гетинакс или монтажная плата;
  • Паяльник с припоем и канифолью, в идеале — паяльная станция;
  • Пинцет;
  • Пассатижи;
  • Лупа;
  • Кусачки;
  • Изолента;
  • Медный соединительный провод;
  • Необходимые детали, согласно электрической схемы.

В процессе работы могут понадобиться и другие инструменты или материалы, поэтому данный список не следует считать исчерпывающим и окончательным.

Схемы устройств

Выбор схемы обусловлен возможностями и уровнем подготовки мастера. Чем сложнее схема, тем больше нюансов возникнет при сборке и настройке устройства. В то же время самые простые схемы позволяют получить лишь наиболее примитивные приборы, работающие с высокой погрешностью.

Рассмотрим одну из несложных схем.

В данной схеме в качестве компаратора используется стабилитрон

На рисунке слева изображена схема регулятора, а справа — блок реле, включающий нагрузку. Датчик температуры — это резистор R4, а R1 — переменный резистор, используемый для настройки режима нагрева. Управляющим элементом является стабилитрон TL431, который открыт до тех пор, пока на его управляющем электроде имеется нагрузка выше 2,5 В. Нагрев терморезистора вызывает снижение сопротивления, отчего напряжение на управляющем электроде падает, стабилитрон закрывается, отсекая нагрузку.

Другая схема несколько сложнее. В ней использован компаратор — элемент, производящий сравнение показаний термодатчика и эталонного источника напряжения.

Подобная схема с компаратором применима для регулировки температуры тёплого пола

Любое изменение напряжения, вызванное увеличением или уменьшением сопротивления терморезистора, создаёт разницу между эталоном и рабочей линией схемы, вследствие чего на выходе устройства генерируется сигнал, вызывающий включение или отключение нагрева. Подобные схемы, в частности, используются для регулировки режима работы тёплого пола.

Пошаговая инструкция

Порядок сборки каждого устройства имеет свои особенности, но некоторые общие шаги выделить можно. Рассмотрим ход сборки:

  1. Готовим корпус прибора. Это важно, поскольку оставлять плату незащищённой нельзя.
  2. Готовим плату. Если используется фольгированный гетинакс, придётся травить дорожки при помощи электролитических методов, предварительно нарисовав их нерастворимой в электролите краской. Монтажная плата с готовыми контактами значительно упрощает и ускоряет процесс сборки.
  3. Проверяем с помощью мультиметра работоспособность деталей, при необходимости заменяем их на исправные образцы.
  4. По схеме собираем и соединяем все необходимые детали. Необходимо следить за точностью соединения, правильной полярностью и направлением установки диодов или микросхем. Любая ошибка может привести к выходу из строя важных деталей, которые придётся приобретать снова.
  5. После окончания сборки рекомендуется ещё раз внимательно осмотреть плату, проверить точность соединений, качество пайки и прочие важные моменты.
  6. Плата помещается в корпус, производится пробный запуск и настройка работы устройства.

Как настроить

Для настройки прибора необходимо либо иметь эталонное устройство, либо знать номинал напряжений, соответствующих той или иной температуре контролируемой среды. Для отдельных устройств существуют собственные формулы, показывающие зависимость напряжения на компараторе от температуры. Например, для датчика LM335 такая формула имеет вид:

V = (273 + T) • 0,01,

где Т — требуемая температура по Цельсию.

В других схемах настройка производится путём подбора номиналов регулировочных резисторов при создании определённой, известной температуры. В каждом конкретном случае могут быть использованы собственные методики, оптимальным образом подходящие к имеющимся условиям или используемому оборудованию. Требования к точности прибора также отличаются друг от друга, поэтому единой технологии настройки не существует в принципе.

Основные неисправности

Наиболее распространённой неисправностью самодельных терморегуляторов является нестабильность показаний терморезистора, вызванная низким качеством деталей. Кроме того, нередко встречаются сложности с настройкой режимов, вызванные несоответствием номиналов или изменением состава деталей, необходимых для правильной работы устройства. Большинство возможных проблем напрямую зависят от уровня подготовки мастера, производящего сборку и настройку прибора, так как навыки и опыт в этом деле значат очень много. Тем не менее, специалисты утверждают, что изготовление терморегулятора своими руками — полезная практическая задача, дающая неплохой опыт в создании электронных устройств.

Если уверенности в своих силах нет, лучше использовать готовое устройство, которых достаточно в продаже. Необходимо учитывать, что отказ регулятора в самый неподходящий момент может стать причиной серьёзных неприятностей, для устранения которых потребуются усилия, время и деньги. Поэтому, принимая решение о самостоятельной сборке, следует подойти к вопросу максимально ответственно и тщательно взвесить свои возможности.

Оцените статью: Поделитесь с друзьями!

Подключение терморегулятора к теплому полу

В системах управления теплым полом роль управляющего блока играет терморегулятор – прибор, обрабатывающий информацию, поступившую от термодатчика, и в соответствии с заданным режимом включающий или отключающий нагрев пола.

Подключение терморегулятора к теплому полу

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

  • программируемые, работающие по заранее установленной, в том числе сложной программе;
  • без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые и непрограммируемые терморегуляторы

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

  • встраиваемые – их устанавливают в специальное углубление в стене;
  • накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве.  Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

  • выносные;
  • встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

  1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
  2. При укладке пола выбирают место для термодатчика. Он  должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

Схема установки терморегулятора

  1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
  2. Для кабельных теплых полов, заливаемых  бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
  3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
  4. Сопоставляют допускаемую коммутируемую мощность контактов  терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки ~220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
  5. Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
  6. Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
  7. Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю.  Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.

Подключение терморегулятора

  • Проверяют работоспособность терморегулятора:
  • Подают питание 220 В;
  • Устанавливают минимальное температурное значение на терморегуляторе;
  • Включают нагрев пола тумблером;
  • Меняют температурный режим на максимальный поворотом ручки или с помощью кнопок – при этом должен послышаться щелчок, оповещающий о замыкании цепи обогрева.

Подключение терморегулятора к водяным теплым полам

Терморегуляторы для систем водяного отопления пола представляют собой прибор для управления сервоприводом, регулирующим подачу теплоносителя в контур обогрева. Они могут быть как с электронным, так и ручным управлением, при этом в таких системах регулирования обычно используются датчики измерения температуры воздуха, а не пола, из-за большой инерционности нагрева.

Подключение терморегулятора к водяным теплым полам

  1. Датчик устанавливают на высоте примерно 100-120 см над уровнем пола на стену, можно рядом с терморегулятором. Стена не должна подвергаться дополнительному нагреву от радиаторов отопления.
  2. Монтируют цепи питания терморегулятора и цепи датчика.
  3. Если используется терморегулятор с  электрической связью с сервоприводом – прокладывают кабель к цепям его управления.
  4. При использовании регулятора с радиоуправлением настраивают его.
  5. Проверку работы системы регулирования производят с помощью внешнего термометра:  устанавливают на регуляторе нужный режим и измеряют температуру в месте установки датчика в течение нескольких часов. Температура не должна существенно колебаться.

Все работы по подключению электрических цепей необходимо выполнять при отключенном автоматическом выключателе – это залог вашей безопасности!

Также читайте подробнее про водяной теплый пол без стяжки.



Инфракрасный теплый пол своими руками: укладка и подключение


Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Пленочный теплый пол своими руками: схема подключения

Принцип его действия основан на преобразовании электроэнергии в инфракрасное излучение. Нагрев идет равномерно, без перепадов и появления горячих/холодных зон. Обогреть можно помещение любого объема, нужно лишь правильно подобрать мощность пленочного теплого пола. Монтаж его прост, если следовать инструкции. В отличии от варианта с водой, установить пленочный теплый пол своими руками получится у любого.


Какой пленочный теплый пол лучше?

В таких системах могут использоваться карбоновые стержни, графит (инфракрасные), комбинированные материалы (биметаллические) – зависит от производителя и желания добиться максимальной эффективности.

Оболочка, как правило, делается из полимерных составов с высокой термоустойчивостью, силовая шина медная, а контакты серебряные.

Биметаллические просты в изготовлении и имеют более низкую себестоимость, что сказывается на их цене. Инфракрасные отличаются тем, что нагревают не воздух, а объекты в помещении, не приводят к потере влажности.

Оба варианта могут быть хороши в каждом отдельном случае, для каждого владельца индивидуально, нужно принимать в расчет характеристики, расход электроэнергии, какая мощность требуется для обогрева.

Как подключить пленочный теплый пол?

Сделать это просто, если идти по определенным шагам, далее которые мы рассмотрим.


  • Начинать следует с подготовки «чернового» пола – очистить его от грязи, пропылесосить, обеспечить его «горизонтальность» — выровнять, перепроверить уровнем.
  • Уложить гидроизоляционный слой и поверх него – утеплитель. Важно какой стороной его класть – металлизированной наверх. Места стыка фиксируем скотчем. Так мы избежим потерь тепла и уменьшим расход электричества.
  • Определим расположение терморегуляторов (минимум 15 см от поверхности). Нужна схема подключения, которая требует отсутствия пленки под бытовыми приборами или громоздкой мебелью. Обязателен отступ от стены минимум в 10 см.
  • Разрезаем, если это требуется, пленку строго по размеченным производителем линиям и укладываем ее. Лучше всего будет укладывать вдоль помещения, это даст меньшее количество стыков, проводов и соединений.
  • Укладываем избегая складок и расположения внахлест, закрепляем скотчем. Важно какой стороной класть пленочный теплый пол – медными частями вниз, двигаясь в сторону терморегуляторов.
  • На края медных полосок подключаем контакты, соединяем кабели, герметизируем места соединения. Одна полоса – два зажима, по числу медных шин. Часть контактов оставляем на поверхности, через них будет подаваться ток.
  • Устанавливаем терморегулятор и распределительную коробку, подводим к ним провода. Следим, чтобы провода не пережимались и не выпирали.
  • В нижнюю часть монтируем защищенный изоляцией температурный датчик. Наилучшим местом его расположения будет нахождение в непосредственной близости от зоны нагрева и чтобы при этом не было риска его повредить.
  • Рекомендуем провести пробный запуск до закрытия системы плиткой, паркетом. Контролируем прогрев, отсутствие коротких замыканий, чрезмерного нагрева мест подключения.

Мы постарались рассказать о том, как установить такую систему обогрева самостоятельно. Если у Вас возникли вопросы — смело пишите нам!

Возникли вопросы? Напишите нам!

Руководство по установке UFH Wiring

Здесь, в Ambiente, наша цель — сделать установку UFH максимально простой и простой для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о разводке влажных полов с подогревом. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, мы должны добавить, свяжитесь с нами!

Что такое центр коммутации UFH?

Центр коммутации — это место, где встречается вся проводка для системы UFH.Он питается от источника питания с плавким ответвлением на 230 В и координирует сигналы, полученные от каждого из нагревательных термостатов.

Когда каждый термостат требует тепла в любой из зон нагрева, происходит следующее:

  • Зональный клапан в первичном контуре отопления открывается (только на первом термостате, запрашивающем тепло — затем он остается открытым до тех пор, пока последний термостат не достигнет температуры)
  • Насос коллектора работает, поддерживая скорость потока вокруг контуров трубопровода UFH
  • Посылает сигнал включения котлу, чтобы активировать его, если он еще не работает.

Поставляем распределительные устройства для 230В, 12В, а также для радиочастотных беспроводных систем, рассчитанных на от 1 до 8 зон нагрева.Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных исполнительных клапанов на каждом контуре — эту проводку можно настроить с «заднего» переключения на зонном клапане.

Общие проблемы с проводкой UFH

Одна из наиболее частых проблем, с которыми сталкиваются установщики, — слишком поздно оставлять проводку в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого ремонта, от каждого положения термостата до места расположения коллектора.Если провода не проложены на этапе первого ремонта, вы, как правило, будете вынуждены использовать беспроводную систему управления, которая не только дороже, но и потенциально требует более высокого обслуживания в долгосрочной перспективе.

Руководство по установке одной из наших систем влажного теплого пола также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к основным ресурсам, которые обеспечивают безопасную, успешную и быструю установку. Со всей необходимой документацией и техническими деталями одним нажатием кнопки в разделе ресурсов, а также со всей необходимой поддержкой, достаточно одного телефонного звонка.

Другая распространенная проблема с проводкой UFH — обеспечение правильной проводки от каждого положения термостата. Для большинства термостатов UFH требуется 3-жильный + заземляющий кабель 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако есть исключения из этого правила, например, для наших термостатов DS-SB, для которых требуется 4-жильный + заземляющий кабель.

Для каждого имеющегося у нас термостата мы сообщаем вам, какой именно тип проводки требуется, чтобы исключить вероятность ошибки.

Какие есть варианты беспроводного влажного УВЧ?

Если электропроводка была забыта на первом этапе ремонта, или если это проект модернизации полов с подогревом, при котором конструкция пола не может быть поднята, мы можем предложить варианты беспроводной связи.

NeoAir Wireless идеально подходит для тех, кто ищет решение для отопления и горячего водоснабжения, которое полностью не требует использования проводов и управляется с помощью приложений. Он совместим с переключаемыми приемниками UH8-RF и RF, нажмите ниже, чтобы просмотреть инструкции по подключению:

Схема подключения

NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном, который является самой популярной моделью для управления отдельными зонами нагрева. Это работает вместе с центром беспроводной коммутации (UH8-RF) или с приемником (RF Switch).Нажмите ниже, чтобы увидеть инструкции по подключению:

Беспроводной программируемый комнатный термостат с сенсорным экраном Схема

Как подключить термостат теплого пола и коллектор

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты Ambiente поставляются с полными инструкциями по UFH и схемами подключения UFH, которые упрощают установку. Они включают в себя простую для понимания схему, на которой показаны четкие цвета проводки, которые помогут вам успешно подключить термостаты к коллектору теплого пола.

Схема подключения теплого пола

Как только вы узнаете, какой тип проводки подходит для системы и термостата, который вы устанавливаете, вы можете перейти в наш раздел ресурсов, где вы можете выбрать между центрами коммутации Uh3, Uh2, Uh2-W, Uh4, UH8-RF, а также при необходимости просмотрите схему торгов и схему подключения одной зоны.

Ниже вы можете увидеть примерную схему подключения, которая предназначена для центра коммутации UH8, соединяющего термостаты DS-SB.Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.

Есть вопросы по проводке UFH?

Если вам нужна дополнительная информация о проводке теплого пола, свяжитесь с нами сегодня.

Еще не аккредитованный установщик Ambiente?

Воспользуйтесь широким спектром систем и средств управления UFH для любого проекта, бесплатными руководителями проектов из нашей обширной сети контактов и бесплатной технической поддержкой от высококвалифицированной команды.

СТАТЬ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ

Вы нашли эту статью полезной? Вам может понравиться:

Руководство по установке коллекторов теплого пола

Руководство по установке регуляторов термостата теплого пола

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Дата последнего пересмотра / обновления: 07.03.2019

Теплые полы: Электропроводка термостата | Сделай сам.com

Установка полов с подогревом — отличный способ обогреть комнату без потерь энергии, но вам потребуется подключить термостат для теплого пола , чтобы максимально использовать возможности вашего нового устройства. Эти термостаты контролируют количество тепла, проходящего через пол, а не количество тепла, поступающего в комнату, поэтому вы должны быть осторожны при использовании термостата для теплого пола. Установить его не составит большого труда, и хотя вы можете заплатить профессионалу, который сделает эту работу за вас, вам также следует попробовать установить его самостоятельно, чтобы сэкономить деньги.Следуйте нескольким простым советам, чтобы выполнить работу быстро и эффективно.

Шаг 1 — Подготовка

Перед тем, как приступить к электромонтажу, вам необходимо убедиться, что у вас есть подходящий термостат для вашей системы. Некоторые кабели для теплого пола имеют только два провода, в то время как существует множество термостатов для теплого пола, для работы которых требуется трехпроводная система. Убедитесь, что ваши два устройства совместимы, прежде чем пытаться соединить их вместе. Вы также должны убедиться, что у вас отключены электричество и вода с помощью главного клапана и платы, и нет ли проблем с самой проводкой.После того, как вы убедились в совместимости и отключили все источники электроэнергии, вы готовы к работе.

Шаг 2 — Электропроводка

Если вы заменяете старый термостат теплого пола, то у вас не должно возникнуть проблем, просто снимите старый термостат и установите новый, используя старые провода. Если у вас нет системы отопления в комнате, вам нужно будет вытащить провода от вашего обогревателя и проделать в стене отверстие, через которое можно протолкнуть провода.Провода нагревателя должны быть подключены к устройству заземления с помощью гибкого кабеля. Подробные сведения о том, как это сделать, можно найти в инструкции по эксплуатации вашей системы. Когда обогреватель подключен, протяните проводку через стену в соответствующее помещение.

Шаг 3 — Термостат

Предполагая, что теперь у вас есть проводка, снимите монтажную пластину с задней части термостата и протолкните проводку через отверстие. Не тяните с усилием, так как провод должен быть полностью подсоединен к нагревателю. Установите настенную пластину на место с помощью отвертки, а затем обрежьте провода до необходимой длины, стараясь обрезать изоляцию, достаточную для покрытия клемм термостата.Берем термостат и откручиваем клеммы. Проверьте руководство, чтобы убедиться, что вы знаете, какой провод куда идет. Вставьте проволоку в проделанные отверстия, приподняв винт, а затем снова затяните его отверткой. Убедитесь, что провод не может выпасть.

Шаг 4 — Отделка

После подключения проводов можно установить термостат в стену. Протолкните излишки проводки через отверстие в настенной пластине, а затем установите термостат на пластину. Завинтите, чтобы закончить, а затем включите блок питания, чтобы убедиться, что все правильно подключено и работает.Когда вы будете удовлетворены, вы можете запрограммировать термостат и оставить его делать свою работу.

Как подключить термостат [Руководство по монтажу проводки]

Они возвращаются домой и пылятся с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них.Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Самый главный совет для большинства людей — позвонить специалисту по HVAC, если что-то не так. Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже.Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой ……. вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом. Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления входят в термостат, это разноцветные провода термостата.Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата
  1. Что означают цвета проводов термостата? (См. Справочную страницу с цветной проводкой термостата)
  2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC. Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
  3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
  4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
  5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.
Варианты установки термостата

Существует так много различных вариантов этой высокоэффективной системы отопления, вентиляции и кондиционирования воздуха, не буду пытаться описывать их здесь. Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами воздуха или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для тепла и зеленый провод для вентилятора.

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас более пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Как подключить термостат — выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, — это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, — это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Справочная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Консультации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Я уже не говорю о том факте, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым был вызван профессионал.Наконец, учтите это при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационного агрегата, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и шаги для установки термостата

отопление — термостат Nest — комбинированный котел и установка UFH вопрос

Недавно мы сделали кое-какие работы, установили новую комнату открытой планировки, новый бойлер и полы с подогревом (UFH).У нас была некоторая путаница, большая часть которой связана с отсутствием базового понимания того, как на самом деле работают бойлер и УФН, но по сути я хочу понять, как лучше всего настроить наши термостаты Nest Smart.

Сначала я объясню настройку. В оригинальном доме использовались комбинированный котел и традиционные радиаторы, у нас только что была пристройка на 50 кв.м, чтобы добавить новую комнату с влажным полом с подогревом, хорошо изолированной и облицованной плиткой. (т.е. эта комната красивая и уютная). В комнате 3 зоны, но для всех целей и задач эти зоны могут также действовать как 1 для нас, единственная причина, по которой у нас есть 3 зоны, заключается в том, что это большая комната, и она нагревается быстрее.Новый UFH возвращается к коллектору, который питает комбинированный котел, и имеет собственный насос, который, насколько я понимаю, смешивает горячую воду с холодной водой, возвращаемой из радиаторов. (для справки, клапаны коллектора UFH в настоящее время имеют только пылезащитные колпачки).

У нас есть электрик, чтобы он установил 1 термостат Nest в этой новой комнате. (он тоже был новичком во всем этом, но мы прошли через это). Он настроил это так, чтобы один термостат был подключен к комбинированному котлу, а также питание для насоса.Если я правильно понимаю, при вызове тепла насос включается / выключается, а температура регулирует температуру в котле. Это более или менее работает для нас, мне не нужен точный контроль температуры UFH, просто включение / выключение. Но проблема, с которой я столкнулся с этим, с 1 термостатом, заключается в том, что эта новая комната становится очень теплой и остается очень теплой в течение нескольких часов, поэтому интеллектуальный термостат понимает это и отключает любой запрос на тепло на несколько часов — проблема в том, что остальная часть дома временами становится очень холодной.

Я думаю, что он работает лучше с 2 термостатами, один для комбинированного котла, а другой для насоса UFH, так что UFH можно выключить раньше, так как его не нужно включать так долго. Но я не знаю, достаточно ли умен термостат, чтобы включать котел, когда UFH требует тепла, поскольку он полностью зависит от того, что он включен. Другой вопрос. Возможно, я над этим подумал, отключил ли UFH раньше, сэкономил нам деньги, может быть, 1 термостат в другой комнате в старом доме работает лучше.Если мне нужен более точный контроль над температурой UFH, идут ли их конкретные клапаны туда, где эти пылезащитные колпачки предназначены для этого, или все, что они делают, это включаются и выключаются? как видите у меня некоторая путаница! так что любая помощь в разработке того, что мне нужно делать и на каких правильных вопросах мне нужно сосредоточиться.

The Ultimate Home Assistant DIY Thermostat Guide для одно- или многозонного отопления

Зачем тратить сотни денег на умный термостат, когда Home Assistant может управлять всем необходимым оборудованием, и это абсолютно бесплатно ?!

Я согласен с тем, что Google Nest выглядит красиво, но если вы действительно хотите удивить своих друзей, почему бы не прикрепить планшет к стене и не сделать потрясающе выглядящую приборную панель!

У вас будет что-то более уникальное, и в отличие от (дорогого) умного термостата вы сможете управлять всем своим домом с приборной панели!

Это руководство призвано охватить все детали для проектирования вашей собственной системы управления HVAC на основе Home Assistant, включая несколько зон и кондиционирование воздуха.Если вы ищете быстрое и простое решение, вы можете вместо этого ознакомиться с моим простым и быстрым руководством по термостату только для нагрева.

Необходимое условие

Для этого урока мы предполагаем, что у вас уже есть Home Assistant. Знание configuration.yaml и языка YAML также необходимо, поскольку это руководство является немного более продвинутым.

Если вы новичок в Home Assistant и не имеете опыта работы с YAML, я бы порекомендовал сначала ознакомиться с одним из моих других руководств.

Датчик температуры

Вам понадобится хотя бы один датчик температуры, чтобы сообщить о температуре в Home Assistant. Я бы рекомендовал разместить его где-нибудь рядом с исходным термостатом, особенно если вы используете систему котельного типа.

Если вы не имеете в виду датчик температуры, мы рекомендуем создать собственный датчик температуры с использованием Wemos D1 Mini и DHT22. У меня есть подробное руководство, которое упрощает эту задачу, и вы можете создать его примерно по цене пива!

Это очень просто сделать и может питаться от USB-соединения.В настоящее время я питаю свою батарею от старого зарядного устройства USB, но у меня есть планы на будущее установить его внутри умной лампы DIY.

Если у вас в доме более одного термостата, вам понадобится как минимум один датчик температуры для каждой зоны, в идеале расположенный рядом с каждым из исходных термостатов или, по крайней мере, в той же комнате. В моем случае у меня две зоны, наверху и внизу. Поэтому я установлю два датчика температуры.

Релейный переключатель

Вам также понадобится интеллектуальный выключатель, по крайней мере, с одним реле, чтобы управлять вашим котлом / печью.Я бы порекомендовал один из вездесущих переключателей Sonoff.

Если у вас есть печь и воздуховоды, вам понадобится дополнительный релейный переключатель для управления вентилятором. Если у вас есть бойлер и радиаторная система, то насос, скорее всего, будет встроен в котел, и дополнительный релейный переключатель не потребуется.

Если у вас есть встроенный блок переменного тока или вы хотите включить автономный блок переменного тока, вам понадобится другой релейный переключатель для управления им. В качестве альтернативы, если у вас есть автономный блок переменного тока с пультом дистанционного управления, вы можете использовать ИК-передатчик.

Поскольку у меня система отопления с двумя зонами, у меня есть два термостата, один для верхнего и один для нижнего этажа. Я буду использовать Sonoff Dual R2, поскольку у него есть два релейных переключателя, и я могу использовать по одному для каждой зоны.

Если у вас есть только одна зона с одним термостатом, вам понадобится только один релейный переключатель, что-то вроде Sonoff basic подойдет. Если вы хотите интегрировать реле и датчик температуры в существующую настенную коробку термостата, вы можете использовать модуль реле 5 В, подключенный к Wemos D1 Mini, который вы используете для своего датчика температуры.

Это только рекомендации, и вы можете использовать любой датчик или переключатель, который вам нравится, если его можно распознать и управлять с помощью Home Assistant.

Заявление об ограничении ответственности

Пожалуйста, не пытайтесь вносить какие-либо изменения в вашу систему HVAC, если вы не уверены, что понимаете, что делаете. Я не инженер HVAC и предлагаю эту информацию без каких-либо гарантий, что она будет работать с вашей системой HVAC.

Существует множество различных конфигураций системы HVAC, поэтому вам необходимо получить полное представление о вашей собственной системе и о том, как она настроена.Эта информация предназначена исключительно для образовательных целей.

В случае сомнений остановитесь и обратитесь за помощью к квалифицированному инженеру HVAC.

Общие сведения о HVAC

Поскольку существует множество различных возможных конфигураций, мы взглянем на вещи с более общей точки зрения.

Общим остается то, что каждая система имеет метод нагрева или охлаждения и управляется термостатом, который измеряет температуру в комнате.Мы можем разбить вещи на две категории: системы с одной зоной и с несколькими зонами.

Однозонная система

В системе с одной зоной компоненты HVAC контролируют температуру в доме в глобальном масштабе. Система, состоящая из одного термостата, который либо нагревает, либо охлаждает дом в зависимости от желаемой температуры по сравнению с фактической температурой.

В системе, работающей только на тепло, котел или печь доставляют тепло всему дому с помощью горячей воды или горячего воздуха соответственно.

Полная система HVAC также позволяет охлаждать дом с помощью холодного воздуха. Чиллер может быть интегрирован и иметь общий воздуховод, используемый системой горячего воздуха, или он может быть автономным блоком переменного тока.

Мультизональная система

Многозонная система имеет ту же конфигурацию, что и однозонная система, но с добавлением клапанов или заслонок для направления источника тепла в разные места. Типичным примером могут быть независимые зоны на верхнем и нижнем этажах дома.

В системе, состоящей из бойлера, клапаны используются в трубопроводе, чтобы остановить или позволить поток горячей воды в определенные зоны.

В системе, состоящей из печи со встроенным блоком переменного тока или без него, в воздуховоде используются заслонки, чтобы останавливать или пропускать поток горячего или холодного воздуха в указанные зоны.

Автономный адаптер переменного тока

Некоторые системы способны производить только тепло, в том числе все котельные и вентиляционные системы, не имеющие встроенного блока переменного тока.

В этом случае можно добавить автономный блок переменного тока к нашему контроллеру термостата Home Assistant. Один или несколько блоков могут использоваться либо в системе с одной зоной, либо сгруппированы в соответствии с зонами системы с несколькими зонами.

Огромным преимуществом использования Home Assistant в качестве интеллектуального термостата является то, что вы можете легко интегрировать стандартный «тупой» блок переменного тока, используя либо интеллектуальную вилку для переключения питания, либо ИК-передатчик, если в блоке есть пульт дистанционного управления. То, что выходит за рамки возможностей обычного термостата!

Примеры конфигураций

Я хочу попытаться охватить широкий спектр систем HVAC, чтобы это руководство могло принести пользу как можно большему количеству людей.Для начала приведу несколько примеров необходимых деталей.

Обратите внимание, что ваша система может по-прежнему отличаться, поэтому важно, чтобы вы использовали эту информацию только в образовательных целях. Вам нужно будет оценить, как настроена ваша собственная система, и применить соответствующую информацию.

Только обогрев

Однозонное центральное отопление с бойлером
  • Один датчик температуры для одной зоны
  • Один релейный переключатель для нагрева котла на
Многозонное центральное отопление с бойлером
  • Один датчик температуры для основной зоны
  • Один датчик температуры для каждой дополнительной зоны
  • Один релейный переключатель для клапана основной зоны
  • Один релейный переключатель для каждой дополнительной зоны
Обогрев одной зоны с топкой и воздуховодом
  • Один датчик температуры для одной зоны
  • Один релейный переключатель для печного нагрева на
  • Один релейный переключатель для вентилятора
Многозонный обогрев с топкой и воздуховодом
  • Один датчик температуры для основной зоны
  • Один датчик температуры для каждой дополнительной зоны
  • Один релейный переключатель для каждой заслонки воздуховода
  • Один релейный переключатель для обогрева печи
  • Один релейный переключатель для вентилятора

Нагрев и охлаждение

ОВКВ для одной зоны с фурнитурой и воздуховодом
  • Один датчик температуры для одной зоны
  • Один релейный переключатель для обогрева печи
  • Один релейный переключатель для переменного тока
  • Один релейный переключатель для вентилятора
Многозонный HVAC с топкой и воздуховодом
  • Один датчик температуры для основной зоны
  • Один датчик температуры для каждой дополнительной зоны
  • Один релейный переключатель для каждой заслонки воздуховода
  • Один релейный переключатель для обогрева печи
  • Один релейный переключатель для переменного тока на
  • Один релейный переключатель для вентилятор

Отопление только с автономным блоком переменного тока

  • Любая котельная или вентиляционная система без встроенного кондиционера
  • Один или несколько автономных агрегатов переменного тока

Схемы

Чтобы прояснить ситуацию, давайте взглянем на примеры схем возможных систем.Эти диаграммы могут не совсем точно отражать принцип работы вашей системы, однако они должны дать вам достаточное представление.

Одна зона с бойлером

В системе с одной зоной таймер отправит сигнал «вкл» на термостат, если время и дата совпадают с введенными пользователем значениями или если обогрев установлен на постоянное включение. Обычно таймер и термостат объединяются в один модуль.

Термостат подаст сигнал «вкл» на котел, если измеренная температура ниже заданной пользователем температуры.

Котел нагревает воду в трубах, которая перекачивается к радиаторам в каждой комнате. Обычно в каждом радиаторе есть местный термостат для контроля тепла в конкретной комнате.

Радиатор, ближайший к термостату, не имеет местного термостата, поскольку комната, в которой он расположен, используется главным термостатом для установки общей температуры. Вот почему важно располагать датчик температуры в той же комнате, что и термостат в системе такого типа .

Одна зона только с печью

В системе с одной зоной таймер отправит сигнал «вкл» на термостат, если время и дата совпадают с введенными пользователем значениями или если обогрев установлен на постоянное включение. Обычно таймер и термостат интегрируются в один и тот же модуль.

Термостат подаст сигнал «вкл» на печь, если измеренная температура ниже заданной пользователем температуры. Термостат также управляет вентилятором и может быть установлен на «вкл» или «авто» в зависимости от требований пользователя.

Печь нагревает воздух, поступающий в помещения по воздуховодам. В некоторых системах используются возвратные воздуховоды, которые для ясности не показаны на этой схеме.

Одна зона с печью и AC

В однозонной системе со встроенным кондиционером таймер отправит сигнал «вкл» на термостат, если время и дата совпадают со значениями, введенными пользователем, или если обогрев / кондиционер установлен на постоянное включение. Обычно таймер и термостат интегрируются в один и тот же модуль.

Термостат отправит сигнал «вкл» на или на блок переменного тока или печь, в зависимости от того, выше или ниже измеренная температура установленной температуры. Термостат также управляет вентилятором и может быть установлен на «вкл» или «авто» в зависимости от требований пользователя.

Печь нагревает воздух, а кондиционер охлаждает воздух, который через воздуховоды подается в помещения. В некоторых системах используются возвратные воздуховоды, которые для ясности не показаны.

Двухзонный с бойлером

В системе, которая использует бойлер для нагрева нескольких зон, должен быть термостат и таймер для каждой зоны.Каждый термостат и таймер работают так же, как отдельная зона, за исключением того, что сигнал «вкл» передается на клапан зоны, а не на бойлер.

Когда зонный клапан получает сигнал «вкл», он открывается и позволяет горячей воде течь к радиаторам в этой зоне. Он также посылает на котел сигнал «включено».

Все клапаны зоны в системе глобально подключены к котлу, так что, если какой-либо из клапанов открыт, котел будет включен.

Две зоны с топкой и AC

В системе, которая использует печь для нагрева или охлаждения нескольких зон, должен быть термостат и таймер для каждой зоны.Сигнал «вкл» от каждого термостата отправляется на контроллер зоны.

Контроллер зоны включает кондиционер, печь, заслонки воздуховода и вентилятор в зависимости от запросов, которые он получает от каждого термостата.

Если вы хотите преобразовать такую ​​систему, самый простой способ — оставить контроллер зоны установленным и просто заменить термостаты релейными переключателями. Вам не нужно беспокоиться о сложностях системы зонального контроля.

Выберите конфигурацию

Теперь вы, надеюсь, имеете хорошее представление о гипотетической конфигурации системы HVAC.Найдите время, чтобы изучить свою собственную систему, и было бы неплохо создать диаграмму, соответствующую вашей системе.

Для этого урока я буду строить систему, охватывающую двухзонную систему с возможностью нагрева и охлаждения. У меня есть двухзонная система с бойлером для горячей воды, и я добавлю небольшой автономный кондиционер в главной спальне, управляемый умной розеткой.

Единственное реальное отличие моей системы от системы HVAC, использующей вентиляцию, по сравнению с Home Assistant состоит в том, что мне не нужен вентилятор.

Тем не менее, я включу все дополнения, включая код Home Assistant и настройку для управления вентилятором, в интересах моих американских друзей, которые с большей вероятностью будут использовать систему вентиляции.

Модификация системы

Сначала давайте подведем итоги одной из систем, описанных ранее, системы, которая в настоящее время работает у меня дома.

Не беспокойтесь, если ваша система отличается, цель этого руководства — дать вам полное представление, чтобы вы знали, как настроить свою собственную систему.

Теперь давайте посмотрим, как мы изменим эту систему, чтобы интегрировать ее с Home Assistant. В большинстве случаев (в том числе, если вы хотите установить имеющийся в продаже термостат) нам просто нужно заменить термостат (ы) на релейные переключатели и добавить какой-либо метод измерения температуры.

На следующей схеме показана система, которую я буду строить. Моя существующая система показана в светло-сером поле. Модули термостата / таймера были удалены и заменены компонентами Home Assistant.

Я также добавил автономный блок переменного тока, который я поставлю в главной спальне, который можно включать и выключать с помощью умной розетки. Однако это также может быть интегрированный блок переменного тока, который подключается к вашей системе вентиляции и включается и выключается дополнительным релейным переключателем.

Также имеется настольный вентилятор, подключенный к другой интеллектуальной розетке, показанной пунктирной линией. В моей установке это бесполезно, но типично для вентиляторов в системах вентиляции.

Самое важное, что здесь нужно понять, — это входы и выходы, необходимые для Home Assistant, которые являются общими для всех типов установки.

Независимо от того, чем ваша система отличается от моей, сборка термостата Home Assistant в основном состоит из следующих элементов.

  • Датчик (-и) температуры
  • Релейный переключатель (-ы) нагрева / охлаждения
  • Переключатель вентилятора (для систем с вентилятором)

Аппаратные элементы

Я буду использовать следующее оборудование для запуска системы, каждое из которых будет настроено как объект в Home Assistant.

Все мои устройства будут прошиты с помощью Tasmota и управляться в Home Assistant с помощью MQTT. Если вы не знаете, что такое Тасмота, обязательно прочтите этот пост.

Электропроводка

Электропроводка в разных системах не обязательно будет одинаковой, поэтому очень важно, чтобы у вас было полное представление о том, как подключена ваша система.

В этом разделе я расскажу о самом простом методе замены старых термостатов, который, вероятно, подойдет большинству людей, желающих построить термостат своими руками.Я также расскажу об альтернативном методе, который я буду использовать для построения моей системы, в первую очередь, чтобы дать представление об альтернативном методе. У этого метода есть некоторые преимущества за счет немного более сложной установки.

Замена термостата

Самый простой способ установить термостат своими руками — просто заменить существующие термостаты на релейные переключатели, которыми можно управлять с помощью Home Assistant.

Существующий термостат

Давайте посмотрим, как это сделать, вот главный термостат в моем доме, который контролирует зону нагрева внизу.Этот термостат имеет встроенный таймер и переключающие контакты на задней панели, которые открываются и закрываются для включения и выключения зонного клапана.

Когда термостат включает клапан зоны, он открывается, чтобы позволить горячей воде течь к радиаторам внизу, а также посылает сигнал котлу на включение тепла.

В однозонной системе он будет работать точно так же, но без зонного клапана, а термостат просто будет напрямую контролировать нагрев котла / печи.

Переключатель термостата

Если мы снимем блок со стены, то увидим, что проводка очень проста. К тыльной стороне подключено всего два провода, и если мы закоротим эти провода вместе, то зона включится.

ВНИМАНИЕ: Эти кабели несут полное сетевое напряжение и могут вызвать СМЕРТЕЛЬНОЕ поражение электрическим током.

НЕ ПЫТАЙТЕСЬ модифицировать вашу систему HVAC, если вы не совсем понимаете, что делаете. Я бы посоветовал вам не пытаться вносить какие-либо модификации в вашу систему HVAC без консультации с сертифицированным инженером.

ЗАПРЕЩАЕТСЯ прикасаться и пытаться модифицировать домашнюю электропроводку без отключения основного источника питания. Информация здесь предназначена только для образовательных целей, я не несу ответственности за травмы или ущерб, вызванные информацией, представленной на этом веб-сайте.

Чтобы заменить существующий термостат, нам просто нужно подключить эти провода к релейному переключателю, которым можно управлять с помощью Home Assistant.

Здесь вы можете найти дополнительную проводку для переменного тока или вентилятора, и в этом случае вы также можете подключить их к отдельным релейным переключателям для функций переменного тока и вентилятора.

Проблемы с питанием

Основная проблема простой замены существующего термостата заключается в том, что во многих установках отсутствует питание. Провода, которые подключаются к задней части термостата, предназначены только для переключения. Однако есть несколько решений этой проблемы.

Питание от аккумулятора

В существующем термостате есть батарея, которая управляет электроникой внутри. Этого низкого напряжения достаточно для включения и выключения механического релейного переключателя внутри устройства.Это также электрически изолирует управляющую электронику от системы отопления.

Вы, конечно, можете применить ту же технику в своей собственной системе. Я предлагаю использовать Wemos D1 Mini, подключенный к датчику температуры DHT22 и релейному модулю.

И Wemos D1 Mini, и датчик температуры, и модуль реле могут получать питание от 5 В от батареи. Минус конечно в том, что нужно поменять аккумулятор.

Добавьте кабель питания

В дополнение к модулю датчика температуры и реле Wemos D1 Mini вы можете добавить импульсный источник питания 5 В и проложить кабель питания к месту расположения вашего старого термостата.

Это зависит от того, есть ли у вас удобное место для подачи питания. Если у вас есть розетка поблизости, вы можете подключить от нее питание к термостату.

Использовать питание от USB

Если у вас есть розетка, расположенная поблизости, вы можете просто подключить зарядное устройство USB и протянуть кабель USB к месту расположения термостата.

Это более безопасный вариант по сравнению с использованием сетевого кабеля и импульсного блока питания 5 В.Это метод, который я бы больше всего рекомендовал, чтобы свести к минимуму воздействие сетевого электрического тока.

Вы можете просто пропустить USB-кабель напрямую или, если хотите потратить время, можете спрятать провод внутри стены.

Изменить назначение существующих проводов

Если вы знаете место, где заканчиваются провода от термостата, вы можете использовать их в качестве силовых кабелей. Вот как термостат Nest подает питание на симпатичный настенный блок управления.

В самых простых случаях эти провода подключаются к переключателю на котле / печи, однако они также могут идти к распределительной коробке. Вам нужно будет установить релейный модуль в том месте, где заканчиваются провода, а затем снова подключить эти провода к источнику питания.

Это превратит провода в существующем термостате в фазу под напряжением, которую можно подключить к модулю импульсного источника питания 5 В для работы Wemos D1 Mini.

Преимущество этого заключается в том, что у вас не будет никаких проводов на виду, и вам не придется возиться с установкой какой-либо проводки.Однако этот метод требует знания того, как работает домашняя электрическая система, и следует пытаться использовать , а не , если вы не полностью понимаете, как его реализовать.

Прямое соединение

Другой способ подключения к существующей системе — подключить релейные переключатели в том месте, где существующая проводка термостата завершается .

Это похоже на метод перепрофилирования существующей проводки, однако мы не будем вносить никаких изменений в существующую проводку, а вместо этого мы разместим наши датчики температуры рядом с источником питания USB.

Льготы

Это маршрут, который я выбрал, и причина в том, что в этом месте уже есть электричество. В большинстве случаев проводка термостата заканчивается на котле / печи, зональных клапанах, контроллере зоны или распределительной коробке. Все это требует энергии, поэтому у нас нет проблемы с питанием.

Он также не требует каких-либо изменений в существующей электропроводке, поэтому подходит, если вы живете в арендованном помещении, или если вы не хотите вмешиваться в существующую систему.Я хотел свести к минимуму работу, необходимую для того, чтобы вернуть систему в прежнее состояние в случае продажи моего дома.

В этом месте также достаточно места, так как я не ограничен стенным ящиком. Это означает, что я могу использовать один из переключателей Sonoff, который имеет преимущества встроенного источника питания 5 В и поставляется уже в отдельном корпусе.

В моей системе у меня есть распределительная коробка рядом с зонными клапанами. Оба термостата заканчиваются здесь, и есть также питание для клапанов, которые я могу подключить для переключателя Sonoff.Я могу просто подключить Sonoff к распределительной коробке, и все готово, не нужно беспокоиться о размещении электроники или поиске питания. Если я хочу вернуть систему в исходное состояние, я могу просто снять Sonoff и снова подключить исходную проводку термостата.

Если проводка нашего термостата заканчивается на котле / печи, мы также можем применить ту же стратегию и использовать питание от котла / печи при подключении Sonoff к клеммам переключателя котла / печи, как в случае установки Google Nest.Нет необходимости в корпусной электронике для поиска источника питания.

Недостатки

Единственным недостатком этого является то, что мы не можем объединить наш датчик температуры и реле в один модуль, так как это почти наверняка неправильное место. Поэтому для этого решения мы будем использовать отдельный D1 Mini для каждого датчика температуры и располагать их рядом с существующими термостатами.

Однако это имеет то преимущество, что можно спрятать датчик температуры внутри чего-то более креативного, чем уродливая настенная коробка, или внести серьезные изменения в существующую установку термостата.

Мой план на будущее — создать для коридора умную лампу, которой можно будет управлять как обычно, но которая также будет сообщать температуру обратно в Home Assistant.

На данный момент у меня есть модули, подключенные к зарядным устройствам USB, которые подключаются к розеткам возле старых термостатов.

Схема подключения

Давайте взглянем на диаграммы для большей ясности. Сначала мы рассмотрим самую простую систему только для обогрева. Система очень проста, модуль термостата с таймером имеет входящий кабель под напряжением, подключенный к переключателю, показанному коричневым цветом.

Следующие ниже диаграммы представляют собой всего лишь идеи, которые помогут вам понять тип существующей системы. Это должно дать вам достаточно представления о том, как разработать свою собственную систему. Важно, чтобы вы понимали, как работает ваша собственная система, а затем применили некоторые из представленных здесь идей.

Не умная отдельная зона

Когда термостат хочет включить котел, его внутреннее реле замыкается, и сетевой ток проходит по черному проводу к котлу / печи, включая его.Обратите внимание, что к котлу подключается только фаза и нейтраль, а не термостат.

Все, что нам нужно сделать, чтобы подключить это к Home Assistant, — это заменить термостат на интеллектуальный релейный переключатель и подключить интеллектуальное реле к источнику питания.

Одна зона с Sonoff Basic, Wemos D1 Mini и DHT22

Мы можем использовать интеллектуальный переключатель, такой как Sonoff basic, для управления сигналом котла / печи. Эта установка лучше подходит для установки рядом с котлом / печью, так как нам необходимо сетевое напряжение для питания Sonoff Basic.

Хотя, если вы хотите напрямую заменить существующий термостат, вы можете перепрофилировать существующую проводку, как объяснялось ранее.

Чтобы передать температуру в Home Assistant, мы можем использовать отдельную низковольтную систему, состоящую из датчика температуры Wemos D1 Mini и DHT22. Он может питаться от USB, как показано на схеме, или от батареи.

Более тонкие красные и черные линии показывают положительные и отрицательные соединения 5 В. Зеленые линии показывают данные или управляющий сигнал.

Одна зона с Wemos D1 Mini, DHT22 и релейным модулем

Эта конфигурация подходит для замены существующего термостата, поскольку не требуется напряжение сети. Провода за старым термостатом переключаются релейным модулем, управляемым D1 Mini.

D1 Mini также получает показания температуры от датчика DHT22. Home Assistant может управлять релейным модулем и считывать температуру с одного модуля при использовании Tasmota.

D1 Mini может питаться от батареи, как показано на этой схеме, или от USB.

Неумная двойная зона

Двухзонная система на схеме выглядит намного сложнее, но в эксплуатации она довольно проста. В этом примере есть две зоны: одна наверху и одна внизу.

Электросеть глобально подключается к обоим зональным клапанам и котлу / печи через клеммы 2 и 3 распределительной коробки. Нейтраль отображается синим цветом, фаза — коричневым, но серый также используется для зонных клапанов. Эти цвета проводов отражают фактические цвета в моей системе, однако в вашей системе они могут отличаться в зависимости от вашего местоположения.

Подключение под напряжением для переключателей термостата также подключается к клемме 3 распределительной коробки. Когда один из термостатов вызывает нагрев, переключатель внутри термостата замыкается, и ток подается на соответствующий зонный клапан через клеммы 1 и / или 5 распределительной коробки.

Когда открывается любой из зонных клапанов, по оранжевому проводу через клемму 4 распределительной коробки подается ток к тепловому выключателю в котле. Это означает, что если какой-либо из зонных клапанов открыт, нагрев будет включен.

Двойная зона с Sonoff Dual R2, Wemos D1 Mini и DHT22

Чтобы сделать эту систему умной, мы можем заменить два термостата на Sonoff Dual R2 или аналогичный, или пару модулей релейных переключателей. После снятия термостатов два релейных переключателя в Sonoff подключены к клеммам 1 и 2 распределительной коробки.

Sonoff также может отбирать сетевое питание от общего источника питания, находящегося на клеммах 2 и 3. Когда реле в Sonoff закрываются, зональные клапаны активируются, и система ведет себя так же, как и с исходными термостатами.

Home Assistant снимает показания температуры с двух отдельных устройств Wemos D1 Minis, подключенных к датчикам температуры DHT22. Они могут питаться от любого источника 5 В, такого как USB или аккумулятор. Это конфигурация, которую я буду строить.

Настройка Home Assistant

Теперь, когда мы подробно рассмотрели все оборудование и рассмотрели различные возможности конфигурации, мы готовы к настройке Home Assistant.

Вам потребуется установить и настроить Home Assistant, а также добавить ваши устройства и распознать их как объектов .Если вы используете Tasmota, у меня есть подробное руководство о том, как настроить его для автоматического обнаружения в Home Assistant.

У меня также есть отличное руководство о том, как создать датчик температуры для Home Assistant с помощью Wemos D1 Mini и DHT22, так что проверьте его, если вам все еще нужны датчики температуры.

Если вам нужно настроить устройство Sonoff для работы с Home Assistant, я бы рекомендовал прошить его с помощью Tasmota и настроить его на автоматическое обнаружение.

Настроить объекты

Как упоминалось ранее, мы собираемся создать систему, способную полностью контролировать HVAC.Вы можете опустить любой из элементов, если он не применим к вашей конфигурации. Давайте вспомним устройства, которые мы будем использовать.

  • Sonoff Dual R2 — два переключающих реле, которые управляют каждой зоной нагрева
  • Разъем Smart Life — для включения и выключения автономного блока переменного тока
  • Разъем Smart Life — для включения и выключения вентилятора (не применимо к моей системе, но прилагается для тех, кому он понадобится)
  • Wemos D1 Mini + DHT22 — датчик температуры наверху
  • Wemos D1 Mini + DHT22 — датчик температуры внизу

Я настроил Tasmota на всех этих устройствах, и все они отображаются в Home Assistant как сущности.Для справки имена следующие.

  • switch.ac — переключатель для блока переменного тока
  • switch.fan — переключатель вентилятора
  • switch.heatupstairs — включить обогрев наверху на
  • switch.heat down — включить обогрев зоны внизу на
  • датчик.температура внизу — нижний датчик температуры
  • датчик.температура наверху — верхний температурный датчик

Настройка климатического компонента

Home Assistant имеет действительно хорошую встроенную интеграцию с термостатом под названием generic thermostat , которую мы будем использовать для нашей системы.Однако есть ограничение, он поддерживает только одну зону нагрева или охлаждения.

В моей системе две зоны нагрева и одна зона кондиционирования (автономный кондиционер в спальне). Поэтому мы настроим три экземпляра универсального термостата для управления каждым из них индивидуально. Потом свяжем их автоматикой.

Компоненты климата должны быть определены в конфигурации .yaml для климата .

Я решил разделить мои файлы, поэтому мои климатические компоненты определены в отдельном файле с именем / климат / generic_thermostat.yaml .

Чтобы добавить все файлы YAML в этот каталог, нам нужно добавить следующее в наш файл configuration.yaml .

Климат
:! Include_dir_merge_list климат /


Затем нам нужно создать новый каталог и добавить новый файл YAML.

 / config / климат / generic_thermostat.yaml

Если вы предпочитаете просто сохранить все в своем файле configuration.yaml , просто введите код после климата : с одним уровнем отступа.

Теперь мы можем ввести первый экземпляр универсального термостата в наш файл generic_thermostat.yaml .

Определить первый термостат

Сначала нам нужно определить платформу как generic_thermostat и дать ей имя. Начнем с термостата для зоны нижнего этажа.

 - платформа: generic_thermostat
    имя: Внизу


Далее нам нужно указать переключатель, который будет управлять клапаном зоны на нижнем этаже (или только котлом / печью в системе с одной зоной).

 обогреватель: выключатель. Обогрев внизу


Затем нам нужно определить датчик, который Home Assistant будет использовать для измерения температуры в этой конкретной зоне.

 target_sensor: датчик.температура внизу


Мы можем установить минимальное и максимальное значение температуры.Это будет рабочий диапазон ползунка внутри термостата.

 мин_темп: 15
max_temp: 25


Параметр ac_mode сообщает Home Assistant, подключен ли термостат к нагревательному или охлаждающему устройству. Поскольку эта зона предназначена для нижнего этажа , нагревающего , мы установим для нее значение false.

Параметр target_temp — это температура, которую термостат пытается достичь. Это только начальное значение при загрузке Home Assistant и будет изменяться при регулировке ползунка температуры.

Параметр cold_tolerance — это значение, на которое должна упасть температура перед включением переключателя. Это актуально для настройки термостата в качестве нагревателя. Значение по умолчанию 0,3 ° C хорошо работает с датчиком DHT22.

Параметр hot_tolerance — это значение, на которое должна повыситься температура перед включением переключателя. Это актуально для термостата, настроенного для управления переменным током.

Параметр initial_hvac_mode — это режим, в который будет установлен термостат при первой загрузке.

Параметр away_temp — это температура, которую термостат будет использовать, если Home Assistant обнаружит, что вы отсутствуете. Если вы не хотите использовать эту функцию, просто исключите эту строку кода.

Вы можете установить точность вашего датчика с помощью параметра precision . По умолчанию он равен 0,5 по Цельсию и 1 по Фаренгейту. Поскольку DHT22 имеет точность 0,1, мы можем установить ее соответствующим образом.

Теперь мы ввели весь код для нашего первого экземпляра термостата, и завершенный код должен выглядеть следующим образом.

 - платформа: generic_thermostat
    имя: Внизу
    обогреватель: выключатель. обогрев внизу
    target_sensor: датчик.температура внизу
    min_temp: 15
    max_temp: 25
    ac_mode: ложь
    target_temp: 20
    cold_tolerance: 0,3
    hot_tolerance: 0
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0,1


Интеграция термостата хорошо документирована на веб-сайте Home Assistant, я бы порекомендовал прочитать об этом дальше на странице Generic Thermostat.

Определить второй термостат

Теперь, когда мы закончили первый термостат, мы можем сделать копию кода ниже, чтобы сделать второй экземпляр для зоны нагрева наверху.

Нам нужно изменить имя на Наверх , а также нам нужно использовать переключатель . Наверху , чтобы контролировать зону нагрева наверху с помощью этого термостата . Нам также нужно использовать sensor.temperatureupstairs для наших показаний температуры.

 - платформа: generic_thermostat
    имя: Наверх
    обогреватель: выключатель. наверху
    target_sensor: датчик. температура наверху
    min_temp: 15
    max_temp: 25
    ac_mode: ложь
    target_temp: 20
    cold_tolerance: 0,3
    hot_tolerance: 0
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0,1

Определить третий термостат

Наконец, нам нужно добавить третий экземпляр термостата, чтобы управлять кондиционером в главной спальне.Снова сделаем копию кода и изменим необходимые параметры.

Нам нужно изменить имя на Upstairs AC , а также нам нужно использовать переключатель switch.ac для управления блоком переменного тока с помощью этого термостата . Нам также нужно использовать sensor.temperatureupstairs для наших показаний температуры. Этот датчик расположен в той же комнате, что и блок переменного тока, но если ваш датчик находится в другой комнате, вам следует добавить в эту комнату дополнительный датчик и использовать его вместо него.

Поскольку этот термостат будет использоваться для охлаждения, а не для нагрева, нам нужно изменить ac_mode на true , чтобы переключатель активировался, когда нагрев превышает заданное значение. Нам также нужно изменить значения hot_tolerance и cold_tolerance .

 - платформа: generic_thermostat
    имя: Наверх AC
    обогреватель: switch.ac
    target_sensor: датчик. температура наверху
    min_temp: 15
    max_temp: 25
    ac_mode: правда
    target_temp: 20
    cold_tolerance: 0
    hot_tolerance: 0.3
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0,1


Теперь, когда у нас есть все экземпляры интеграции климата, файл должен выглядеть примерно так.

 - платформа: generic_thermostat
    имя: Внизу
    обогреватель: выключатель. обогрев внизу
    target_sensor: датчик.температура внизу
    min_temp: 15
    max_temp: 25
    ac_mode: ложь
    target_temp: 20
    cold_tolerance: 0,3
    hot_tolerance: 0
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0.1

  - платформа: generic_thermostat
    имя: Наверх
    обогреватель: выключатель. наверху
    target_sensor: датчик. температура наверху
    min_temp: 15
    max_temp: 25
    ac_mode: ложь
    target_temp: 20
    cold_tolerance: 0,3
    hot_tolerance: 0
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0,1

  - платформа: generic_thermostat
    имя: Наверх AC
    обогреватель: switch.ac
    target_sensor: датчик. температура наверху
    min_temp: 15
    max_temp: 25
    ac_mode: правда
    target_temp: 20
    cold_tolerance: 0
    hot_tolerance: 0.3
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0,1


Отлично! Теперь мы завершили все наши экземпляры интеграции климата, продолжаем и сохраняем файл YAML.

Автоматизация установки

Есть несколько важных правил, которые мы должны установить, чтобы убедиться, что наша система работает безопасно и не причиняет никаких повреждений.

Этот шаг важен, и его нельзя пропускать, иначе вы можете повредить вашу систему отопления, вентиляции и кондиционирования воздуха.

Нам также необходимо добавить некоторую автоматизацию для управления вентилятором, поскольку она не входит в стандартный модуль термостата.Во-первых, давайте резюмируем правила, которые необходимо создать.

  1. Подогрев должен быть отключен, если включен переменный ток.
  2. Переменный ток должен быть отключен, если включен обогрев.
  3. Вентилятор должен работать, если включен переменный ток или обогрев.
  4. Вентилятор должен остановиться, если ни обогрев, ни переменный ток не работают. enable

Правила автоматизации должны быть введены в файл configuration.yaml в разделе automation .

Я решил разделить свои файлы, поэтому мой компонент автоматизации для климата определен в отдельном файле с именем / automation / clim_rules.yaml .

Чтобы добавить все файлы YAML в этот каталог, нам нужно добавить следующее в наш файл configuration.yaml .

 автоматизация:! Include_dir_merge_list автоматизация /


Затем нам нужно создать новый каталог и новый файл YAML.

 /config/automations/climate_rules.yaml

Если вы предпочитаете просто сохранить все в своем файле configuration.yaml , просто введите код после автоматизации : с одним уровнем отступа.

Добавить правило включения вентилятора

Теперь мы можем ввести правила автоматизации климата в наш файл clim_rules.yaml . Сначала мы создадим серию автоматов, которые включают вентилятор при включении одной из зон нагрева или блока переменного тока.

 - псевдоним: «Включи вентилятор, если внизу тепло»
    курок:
        платформа: состояние
        entity_id: switch.heatdownstairs
        to: 'on'
    действие:
        сервис: switch.turn_on
        entity_id: switch.fan

  - псевдоним: «Включите вентилятор, если наверху нагревается»
    курок:
        платформа: состояние
        entity_id: переключатель.тепло
        to: 'on'
    действие:
        сервис: switch.turn_on
        entity_id: switch.fan

  - псевдоним: «Включить вентилятор, если включен кондиционер»
    курок:
        платформа: состояние
        entity_id: switch.ac
        to: 'on'
    действие:
        сервис: switch.turn_on
        entity_id: switch.fan

Добавить правило выключения вентилятора

Далее мы создадим серию автоматов, которые отключают вентилятор, если все зон нагрева и кондиционер выключены. Важно, чтобы вентилятор , а не выключался, если выключен только один из элементов климата.

Вентилятор будет выключен, только если оба других переключателя выключены . Поэтому нам нужно создать следующие три правила.

 Когда зона нагрева 1 выключена, проверьте, выключены ли зона нагрева 2 И кондиционер. Если оба выключены, выключите вентилятор.
 Когда зона нагрева 2 выключена, проверьте, выключены ли зона нагрева 1 И кондиционер. Если оба выключены, выключите вентилятор.
 Когда кондиционер выключен, проверьте, выключены ли первая И вторая тепловая зона.Если оба выключены, выключите вентилятор.

Этого можно добиться, используя условие и . Мы должны создать отдельное событие пожаров для каждого переключателя зоны нагрева и переключателя переменного тока. Когда один переключатель выключен, событие проверяет, находятся ли оба других переключателя в состоянии выключен, , используя условие и .

 - псевдоним: «Выключить вентилятор, если отопление внизу отключено»
    курок:
        платформа: состояние
        entity_id: switch.heatdownstairs
        к: 'выкл'
    условие:
      - состояние: и
        условия:
          - состояние: состояние
            entity_id: переключатель.тепло
            состояние: "выключено"
          - состояние: состояние
            entity_id: switch.ac
            состояние: "выключено"
    действие:
        сервис: switch.turn_off
        entity_id: switch.fan

  - псевдоним: «Выключить вентилятор, если обогрев наверху выключен»
    курок:
        платформа: состояние
        entity_id: switch.heatupstairs
        к: 'выкл'
    условие:
      - состояние: и
        условия:
          - состояние: состояние
            entity_id: switch.heatdownstairs
            состояние: "выключено"
          - состояние: состояние
            entity_id: переключатель.ac
            состояние: "выключено"
    действие:
        сервис: switch.turn_off
        entity_id: switch.fan

  - псевдоним: «Выключить вентилятор, если отключен кондиционер»
    курок:
        платформа: состояние
        entity_id: switch.ac
        к: 'выкл'
    условие:
      - состояние: и
        условия:
          - состояние: состояние
            entity_id: switch.heatupstairs
            состояние: "выключено"
          - состояние: состояние
            entity_id: switch.heatdownstairs
            состояние: "выключено"
    действие:
        сервис: выключатель.выключать
        entity_id: switch.fan

Правило отключения переменного тока / тепла

Нам также необходимо добавить правило, которое будет отключать кондиционер и обе зоны нагрева, если вентилятор выключен вручную.

Это гарантирует, что если по какой-либо причине вентилятор выключится, зоны кондиционирования и нагрева не будут продолжать работу.

 - псевдоним: «Выключить кондиционер, если наверху включен обогрев»
    курок:
        платформа: состояние
        entity_id: clim.upstairs
        от: 'выкл'
    действие:
        - сервис: климат.выключать
          entity_id: clim.upstairs_ac

  - псевдоним: «Выключите кондиционер, если внизу включен обогрев»
    курок:
        платформа: состояние
        entity_id: климат. вниз по лестнице
        от: 'выкл'
    действие:
        - сервис: clim.turn_off
          entity_id: clim.upstairs_ac

Переключить обогрев и правило переменного тока

Наконец, мы хотим убедиться, что термостат переменного тока и оба термостата нагрева переключаются, чтобы их нельзя было включить одновременно.

Это означает, что когда вы включаете любой термостат нагрева, термостат переменного тока выключается, а если вы включаете термостат переменного тока, термостаты нагрева выключаются.

 - псевдоним: «Выключить кондиционер, если наверху включен обогрев»
    курок:
        платформа: состояние
        entity_id: clim.upstairs
        от: 'выкл'
    действие:
        - сервис: clim.turn_off
          entity_id: clim.upstairs_ac

  - псевдоним: «Выключите кондиционер, если внизу включен обогрев»
    курок:
        платформа: состояние
        entity_id: климат. вниз по лестнице
        от: 'выкл'
    действие:
        - сервис: clim.turn_off
          entity_id: clim.upstairs_ac

  - псевдоним: «Выключить обогрев, если включен кондиционер»
    курок:
        платформа: состояние
        entity_id: климат.upstairs_ac
        от: 'выкл'
    действие:
        - сервис: clim.turn_off
          entity_id: clim.upstairs
        - сервис: clim.turn_off
          entity_id: климат. вниз по лестнице


Превосходно! Наконец, весь код готов, и мы можем продолжить и сохранить файл YAML.

Создайте карты ловеласа

Отлично, если вы зашли так далеко в обучающей программе! Самое сложное завершено, теперь самое интересное! Мы можем создать карты ловеласа и, наконец, протестировать наш новый термостат!

Карточки будем создавать с помощью редактора пользовательского интерфейса и встроенной карточки термостата.На странице обзора щелкните три точки, а затем , настройте UI в верхнем правом углу страницы.

Включает режим редактора пользовательского интерфейса. Я создам новую вкладку под названием термостат для карт, но вы можете разместить их где угодно.

Создание карты объекта

Оказавшись на нужной вкладке, щелкните оранжевый кружок с плюсом в правом нижнем углу экрана и выберите карту объекта .

Эта карта будет содержать все объекты, используемые в нашей системе термостата. На самом деле это не требуется для функциональности, но я очень рекомендую его, чтобы проверить, как все работает.

Дайте карточке название, я назвал свой климатические датчики . Отключите переключатель show header toggle , поскольку он не нужен. В списке сущностей нам нужно ввести все сущности, используемые в системе. Когда вы закончите, нажмите , сохраните .

  1. switch.ac — переключатель для блока переменного тока
  2. switch.fan — переключатель вентилятора
  3. switch.heatupstairs — включить верхний подогрев зоны
  4. switch.heat downstairs — выключить нижний подогрев зоны на
  5. датчик. температура внизу — нижний датчик температуры
  6. датчик. температура наверху — верхний температурный датчик
Создание карточек термостатов

Вернувшись на страницу обзора , снова щелкните оранжевый кружок с плюсом, чтобы добавить еще один объект.На этот раз мы добавим карту термостата .

Выберите первую сущность климата в поле сущность , в данном случае я выбрал clinic.downstairs . Введите имя, которое вы хотите отображать на карте, в поле имя . Когда вы закончите, нажмите , сохраните .

Повторите этот процесс и создайте еще две карты для сущностей clim.upstairs и climate.upstairs_ac . Теперь у вас должно быть всего четыре карты на вкладке термостата .

Заключение

Вот и все, готово! Поздравляем с тем, что вы дочитали этот огромный урок до конца! Пора открыть бутылку шампанского и отпраздновать, забыв о своей системе HVAC. Домашний помощник позаботится об этом теперь за вас!

Лично я очень доволен интеграцией термостата в Home Assistant, настолько, что я был вдохновлен на создание такого длинного руководства.

Было бы здорово увидеть в будущей версии Home Assistant встроенный термостат, который может обрабатывать несколько зон, а также нагрев и охлаждение.

Однако с небольшой автоматизацией YAML можно получить точную функциональность, которая требуется сложной системе HVAC.

Спасибо, что посетили и нашли время, чтобы прочитать мой пост, не забудьте оставить комментарий ниже!

Nest Термостаты и полы с подогревом: последнее информационное руководство

Полы с подогревом обеспечивают мягкий, нежный обогрев из-под ног в течение дня, придавая дому приятный и естественный вид. Это особенно по сравнению со случайным потоком теплого воздуха (или тепла от настенного радиатора), который обеспечивают многие дома.

Итак, я хотел изучить, насколько хорошо серия обучающих термостатов Nest и Nest Thermostat E справляются с поддержкой полов с подогревом. Хотя ответ заключается в том, что он варьируется в зависимости от вашей системы и термостата, суть такова:

Серия Nest Thermostat поддерживает водяные полы с подогревом, тогда как поддержка электрических UFH более ограничена. Термостаты Plus Nest могут управлять только одним источником тепла, а не несколькими.

Что такое термостат Nest?

Два термостата Google Nest (Learning Thermostat 3-го поколения и Thermostat E)

В ассортимент Nest Thermostat входят несколько моделей Nest Learning Thermostat с жестким подключением, а также отдельно стоящий Nest Thermostat E.Все они относятся к категории «умных термостатов» и в основном заменяют термостат в вашем доме.

Затем они начинают узнавать все о том, как в вашем доме используется система отопления, включая время суток, в которое люди, вероятно, будут в доме, температуру, при которой люди любят дом, и многое другое.

Интеллектуальный термостат

Nest затем начнет корректировать ваш график отопления, чтобы он соответствовал тому, что люди в доме любят (и ожидают), а также, надеюсь, сэкономит вам деньги на счетах за топливо.Ранее компания Nest рассчитывала, что ожидаемая экономия от 131 до 145 долларов в год по расходам на отопление ваших счетов.

Вы также можете включать или выключать обогрев (а также повышать и понижать его) с помощью приложения для смартфона или с помощью голоса (через интеллектуальный динамик, такой как Google Home), что также полезно.

Наконец. Nest совместим с широким спектром систем отопления и охлаждения. Однако читайте дальше, чтобы узнать больше об их поддержке систем теплого пола.

Hydronic (вода) и электрические теплые полы

Как я уже упоминал во введении, полы с подогревом — это довольно хороший способ обогрева, так как под ногами тепло (как и следовало ожидать от связки нагревательных труб / проводов на дюйм или два ниже пола!), Но он также естественным образом нагревает комнату постепенно, так что тепло никогда не будет чрезмерным или ложным (например, с некоторыми электрическими нагревателями тела, которые могут ощущаться как «искусственное тепло»).

Существует два основных типа полов с подогревом: электрическое и водяное (гидронное). Гидравлические системы теплого пола могут работать, проводя трубопроводы от вашей системы центрального отопления и под полом :

Полы с водяным подогревом, трубы проходят под полом.

Каждая труба довольно мала, и ее часто укладывают в изоляционную решетку с предварительно вырезанными отверстиями для труб (это не показано выше). Это позволяет сохранять тепло как можно дольше, а также обеспечивает устойчивость пола.

Во-вторых, у вас есть электрические полы с подогревом, которые по сути похожи на электрические одеяла, которые вы можете достать для своей кровати. Он поставляется в виде большого рулона сетчатого коврика, на который наклеены обогреваемые кабели, и затем подключается к электросети вашего дома :

Коврик для подогрева пола Klima с различными нагревательными спиралями / проводами.

Итак, насколько хорошо Nest Thermostat поддерживает каждую из них? Давайте взглянем!

Как термостаты Nest работают с водяным теплым полом

В общем, системы водяного теплого пола подключаются к вашим системам центрального отопления, работающим на горячей воде, обычным образом, а это означает, что это всего лишь одна часть вашей более широкой системы отопления.

Таким образом, термостаты Nest не имеют проблем с управлением системами водяного теплого пола. Действительно, такие системы специально перечислены на странице совместимости термостатов Nest в Великобритании, и в американской версии нет ничего, что могло бы предложить иное.

Однако, если вы не совсем уверены, просто проверьте онлайн-инструмент совместимости Nest, который проведет вас через вашу текущую систему, а затем сообщит, совместима ли она. Если возникнут проблемы, вы можете поговорить с кем-нибудь по телефону или в онлайн-чате.

И последнее замечание: термостаты Nest работают с одной зоной. Если ваш пол с подогревом является частью многозонной системы, вам понадобится отдельный термостат Nest для этого . Однако, честно говоря, это действительно сработает лучше, потому что вы можете использовать теплый пол при температуре, отличной от температуры остальной системы отопления.

Потенциальная проблема: некоторые термостаты Nest работают только с 1 источником тепла

Стоит отметить, что термостаты Nest в некоторых частях мира работают только с одним источником тепла, например, в Великобритании.

В этом случае, если ваш пол с подогревом (будь то гидравлический или электрический) сконфигурирован так, что он является отдельным источником тепла, вам потребуется приобрести отдельный термостат Nest, чтобы справиться с этим.

Это отличается от североамериканской модели термостата Nest, которая поддерживает два (или несколько) источников тепла и, таким образом, может нормально работать в этом случае.

Могут ли термостаты Nest работать с электрическими полами с подогревом?

Два термостата Nest (и несколько камер Nest) в магазине в Великобритании.

Термостаты Nest, включая урезанную модель «E», также работают с электрическими полами с подогревом. Действительно, их страницы совместимости ясно показывают, что он поддерживает электрическое отопление :

.

Термостаты Google Nest предназначены для работы с большинством систем на 24 В, даже с более старыми системами. Они работают со всеми распространенными видами топлива, включая природный газ, нефть и электричество.

Страницы поддержки Google Nest, где обсуждается их совместимость.

Сказав это, то, как вы на самом деле установите , будет зависеть от того, где вы живете в мире.

Например, в Европе ваш термостат Nest поставляется с Nest Heat Link — устройством, которое подключается к вашему блоку управления обогревом или системе, а затем обменивается данными с термостатом Nest.

Это означает, что Heat Link можно подключить к системе электрического теплого пола по мере необходимости. Однако в Америке этого не происходит по умолчанию из-за различных требований к проводке, и такое устройство, вероятно, не требуется в Америке.

Однако перед покупкой термостата Nest следует обратить внимание на несколько вещей:

  • Во-первых, даже если должен нормально работать с вашим электрическим теплым полом, просто дважды проверьте страницу совместимости Nest, чтобы убедиться, что .
  • Как упоминалось ранее, , если у вас многозонная или двухтопливная система отопления, вам, вероятно, понадобится несколько термостатов Nest .
  • Для термостата Nest требуется 20-30 В, поэтому, если ваша электрическая система обогрева находится под высоким напряжением (например, 110 В или выше), она либо не будет совместима, либо вам понадобится понижающий трансформатор .

Помогает ли функция Nest True Radiant с подогревом полов?

Термостаты

Nest поддерживают изящную функцию под названием True Radiant, которая специально разработана для систем напольного отопления, которые используют медленное лучистое тепло для обогрева помещения.

Это работает следующим образом: вы можете указать, что термостат Nest включает ваше отопление раньше, чем обычно (то есть с системой быстрого нагрева), с целью, чтобы все было хорошо и тепло, когда вам это нужно. . Точно так же система выключится раньше, чем в противном случае, чтобы предотвратить слишком сильный нагрев помещения.

Это действительно полезно, потому что напольное отопление основывается на медленном и постоянном нагреве для обогрева комнаты, вводя тепло снизу, которое поднимает температуру более постепенно , чем при использовании принудительной подачи воздуха и других систем отопления.

Без истинного излучения ваш термостат узнал бы, что вы приходите домой в 18:00, но если бы он включил пол с подогревом только в 17:45, в вашем доме все равно было бы холодно в 18:00! Поэтому вместо этого термостат Nest узнает, что на самом деле «время прогрева» у вашего пола с подогревом составляет 1,5 часа, и включит отопление вместо этого в 16:30 (например), чтобы ваш дом достаточно прогрелся к 18:00.

Вы можете отключить эту опцию, если хотите, или изменить время включения термостата.Это полезно, если вы обнаружите, что на то, чтобы все нагреть должным образом, требуется 2 часа.

Лучший интеллектуальный термостат 2021 года: интеллектуальные системы отопления

При таком количестве предлагаемых брендов непросто выбрать интеллектуальную систему отопления. Если вы подумываете о покупке одного, но не уверены, какой из них подойдет вам лучше всего, читайте дальше.

Различные системы имеют разные функции, но все они позволят вам сразу проверить температуру и установить расписание, чтобы сделать ваш дом более комфортным и сократить расход тепла, когда вы находитесь вне дома.

Более того, простое планирование означает, что вы всегда можете рассчитывать на то, что вернетесь домой в уютный дом или проснетесь в теплой спальне — и это само по себе может окупить вложенные средства в холодные месяцы.

Помимо этого, есть более продвинутые функции, включая геолокацию, которая может автоматически отключать обогреватель, когда последний человек уходит, и обнаружение открытого окна, чтобы убедиться, что вы только когда-либо обогреваете свой дом, а не случайно прогреваете сад.

Если вы используете все функции энергоэффективности, вы даже можете сэкономить на своих счетах.Однако экономия не будет мгновенной, так как вам нужно будет учитывать стоимость системы и установки. Чтобы узнать, может ли интеллектуальное отопление сэкономить вам деньги, у нас есть специальная статья, которую вы, возможно, захотите прочитать.

Также существует огромное количество различий в технологиях и ценах, что может затруднить понимание того, что вы получаете за свои деньги и как выглядит хорошая сделка.

Мы протестировали большинство интеллектуальных систем, представленных на рынке Великобритании, и постарались выяснить, как каждая из них работает, какие функции у них есть, как они установлены и что может стоить ваших денег.

Если у вас есть бойлер марки Ideal Boilers с середины 2019 года, ознакомьтесь с нашей статьей о Halo Combi, которая специально разработана как система интеллектуального отопления, совместимая с Ideal.

В противном случае, читайте наши лучшие интеллектуальные термостаты, которые мы тестировали. И, если вы хотите получить подробный совет по покупке, пролистайте таблицу для получения дополнительной информации.

Отзывы о лучшей интеллектуальной системе отопления

1. Hive Active Heating 2 — Лучший дизайн

Система активного обогрева Hive — отличное обновление для всех, кто хочет или должен иметь возможность управлять своим обогревом удаленно.Добавление многозонной поддержки также хорошо, а возможность увеличения нагрева и горячей воды — отличная особенность.

Эта вторая итерация Hive — гигантский скачок вперед по сравнению с солидным (но несколько унылым) продуктом первого поколения. Интерфейсы приложения и термостата интуитивно понятны и удобны. Очевидно, что Hive поможет вам сэкономить электроэнергию, и вы сможете быстро окупить свои расходы, если будете осторожны с температурой и графиком. И Hive Active Light, а также умные розетки и переключатели легко добавить.

Прочтите наш полный обзор Hive Active Heating 2

2. Honeywell Evohome — Самая полная система

Несмотря на стоимость, EvoHome — фантастическая система для тех, кто хочет контролировать температуру в разных комнатах, контролировать горячую воду, а также тех, у кого полы с подогревом. Это особенно хорошо для больших домов с небольшим количеством жителей, где вы можете захотеть обогреть только определенные комнаты в определенное время.

Он очень прост в использовании даже для технофобов, и хотя установка расписания в первую очередь может занять некоторое время, вносить изменения можно быстро и просто.

Если деньги не имеют значения, мы очень рекомендуем Evohome. Практически для всех остальных улей или гнездо с тупыми TRV — более доступный вариант.

Прочтите наш полный обзор Honeywell Evohome

3. Обучающий термостат Nest (3-е поколение) — самый простой в использовании

Надежный, продуманный и простой в использовании термостат Nest — отличный выбор. У него нет набора аксессуаров и совместимости систем, которые есть в некоторых системах, но вы можете купить отдельные интеллектуальные TRV для управления радиаторами, не меняя сантехнику.

Датчик дыма и угарного газа Nest Protect также работает с термостатом, как и камера Nest Cam. Третье поколение также может контролировать вашу горячую воду, что делает ее еще лучше, а последнее обновление приложения означает, что ваш телефон может сказать это, когда вы вышли, поэтому вы не тратите деньги на отопление пустого дома.

Прочтите наш полный обзор обучающего термостата Nest (3-го поколения)

4. Genius — возможности умного дома в полном объеме

Genius прост в использовании и эффективен, а со временем может даже сэкономить на установке.И это по справедливой цене, хотя и не из дешевых. Сколько времени потребуется Genius, чтобы окупить себя, будет зависеть от ваших обстоятельств, и может оказаться, что снижение 800 фунтов стерлингов до 1200 фунтов стерлингов или более будет слишком долгим вложением.

Но это отличный продукт, и если вы хотите установить зонированную систему интеллектуального отопления, мы будем рады порекомендовать Genius — не в последнюю очередь из-за его потенциала в качестве настоящей сети умного дома для вашего дома.

Прочтите наш полный обзор Genius

5.Стартовый комплект Tado Smart Thermostat V3 + — лучший для использования со службами определения местоположения

Определение температуры в доме в зависимости от того, кто находится дома, имеет большой смысл. В этой области Tado — лучший умный термостат, поскольку его обнаружение присутствия просто отслеживает вас и ваш смартфон с помощью GPS и других факторов местоположения. Однако теперь эти функции заблокированы за платную подписку.

Возможность контролировать температуру (где бы вы ни находились) с помощью приложения на телефоне — это идеальный способ контролировать расходы на отопление и электроэнергию.Новые отчеты Air Comfort внутри и снаружи и функции обнаружения открытых окон, а также возможность управления несколькими зонами с помощью интеллектуальных радиаторных клапанов улучшают основную идею.

Tado стоит недешево, но вы должны начать экономить на счетах за отопление в течение нескольких дней, даже с учетом абонентской платы.

Прочтите наш полный обзор Tado Smart Thermostat Starter Kit V3 +

6. Drayton Wiser Multizone — Лучшая цена многозонной системы

Wiser прост в установке и использовании.Вы можете настроить его за полчаса, и вам не потребуется вызывать инженера. У него не так много дополнительных функций, но он намного дешевле, чем некоторые из его конкурентов.

Что он делает, так это то, что он позволяет вам контролировать температуру отдельно в разных комнатах с помощью интеллектуальных радиаторных клапанов, которые также легко установить.

Приложение тоже отличное, с момента его запуска было добавлено несколько функций, что говорит о том, что оно все еще находится в разработке.

Прочтите наш полный обзор Drayton Wiser Multi-Zone

7.Nest Thermostat E — Самый стильный

Nest E — это отличный интеллектуальный термостат, который по удобству является одним из самых стильных и простых в использовании на рынке, но, поскольку он находится в Великобритании, нет особых причин выбирать E вместо существующего Nest 3-го поколения, в котором есть некоторые дополнительные функции по той же цене — без учета возможных затрат на профессиональную установку.

В США дело обстоит иначе — больший ценовой разрыв делает E легкой рекомендацией, если вы находитесь в Штатах, он предлагает все наиболее важные функции Nest третьего поколения, а также улучшения дизайна для значительно более низкая цена.

Прочтите наш полный обзор Nest Thermostat E

8. Интеллектуальный термостат Netatmo — дисплей E-ink

Термостат

Netatmo относительно прост, в нем отсутствуют какие-либо средства обнаружения присутствия, но он работает хорошо и является одним из самых дешевых вариантов. При установке температуры учитывается качество изоляции вашего дома, а также внешняя температура.

Netatmo позволяет вам устанавливать разное расписание для каждого дня недели или создавать разные расписания и переключаться между ними, чтобы вы могли иметь графики отопления в будние и выходные дни в соответствии с вашим распорядком.

Имейте в виду, что дисплей позволяет регулировать температуру и ничего больше, поэтому вам понадобится совместимый телефон или планшет, чтобы максимально эффективно использовать систему.

Прочтите наш полный обзор интеллектуального термостата Netatmo

9. Модулирующий термостат Netatmo — поддерживает котлы OpenTherm

Новейший интеллектуальный термостат

Netatmo поддерживает котлы OpenTherm — котлы, которые могут точно регулировать температуру отопления дома, изменяя мощность горелки.

Это энергоэффективный способ работы, что означает, что он сэкономит вам деньги в долгосрочной перспективе, хотя вам также понадобится установка с датчиком наружной температуры.

Модулирующий термостат также имеет функцию Auto-care, которая дает подробную информацию, когда что-то идет не так с бойлером, а также ограниченное управление горячей водой.

Однако это дорого, и вы можете получить тот же набор функций — или лучше — за меньшую плату от конкурента.

Прочтите наш полный обзор интеллектуального модулирующего термостата Netatmo

10.Радиаторный термостат Devolo Home Control — лучший бюджетный вариант

Несмотря на то, что она была разработана с учетом потребностей всего дома, аксессуары для обогрева делают Devolo отличной интеллектуальной системой отопления. В отличие от Nest and Hive, вам не нужен инженер для его установки — фактически, нам потребовалось всего несколько минут, чтобы сделать это сами. Однако для управления котлом вам также понадобится умный термостат.

Опыт работы с приложением немного разочаровывает, но полный веб-сайт более чем компенсирует эти разочарования.Дополнительные аксессуары Devolo могут превратить глупый дом в умный дом, и это может быть постепенный процесс, поскольку все аксессуары продаются отдельно.

Прочтите наш полный обзор радиаторного термостата Devolo Home Control

Руководство по покупке отопления умного дома

Выбор лучшей интеллектуальной системы отопления для вас зависит от типа вашего дома, от того, как вы его используете и сколько денег вы можете потратить, чтобы получить долгосрочную экономию.

Есть способ сделать каждый дом более эффективным, комфортным и с меньшим расходом тепла.Но лучший способ для каждого дома будет отличаться.

Ключевой вопрос — это уровень, на котором вы хотите — или хотите — сделать ваше отопление умным.

Большинство этих систем — Hive, Nest и Netatmo — просто устанавливают интеллектуальный термостат в наиболее часто используемую комнату в доме или коридоре и регулируют температуру во всем доме, чтобы она соответствовала этой комнате. Для небольших домов, в которых большинство комнат используется регулярно, это, вероятно, экономичный способ достижения желаемых результатов. Вы всегда можете выключить радиаторы, которые вам не нужны, чтобы не обогревать помещения без надобности.

Эти термостаты также упрощают составление расписаний, и многие из них имеют дополнительные «умные» функции, которые повышают эффективность обогрева и экономят ваши деньги. Например, некоторые могут определять, когда никого нет дома, и автоматически отключать отопление, или делать то же самое, если окно остается приоткрытым.

Honeywell Evohome, Tado и Genius предлагают кое-что получше. Один из способов сделать это — заменить клапаны на ваших радиаторах «умными» клапанами, хотя в зависимости от того, какой комплект вы получите, вам, возможно, придется покупать их отдельно.

Они позволяют разделить ваш дом на различные зоны, а затем предлагают интеллектуальное отопление в каждой зоне, поэтому ваша гостевая спальня отапливается только тогда, когда это необходимо, в главной спальне тепло утром и перед сном, а на кухне уютно во время завтрака. и время чая.

По крайней мере, в Великобритании все современные дома с жилой площадью более 150 м 2 должны быть построены как минимум с двумя зонами отопления в соответствии с Частью L. Строительных правил 2013 года.

Tado может быть основан на интеллектуальном радиаторе или на комбинации комнатного термостата и зонального управления с помощью интеллектуальных радиаторных термостатов.Эти интеллектуальные TRV часто можно использовать независимо от термостата, поэтому вам не обязательно покупать ту же торговую марку, и вы все равно можете использовать их с Nest, которая в настоящее время не предлагает клапаны. Единственная проблема в том, что вам понадобятся два отдельных приложения для управления обогревом.

Smart TRV также являются отличным вариантом для людей, снимающих жилье, поскольку они не требуют постоянной установки.

Honeywell, Genius и некоторые другие могут управлять более сложными системами отопления (включая полы с подогревом и резервуары для горячей воды), но с этим дополнительным контролем стоит более высокая цена.

Итак, еще раз: хорошо используемый, современный, небольшой дом (или квартира) вряд ли будет нуждаться в таком уровне сложности, а хорошо используемый большой дом может иметь достаточно зон, проложенных по водопроводу, чтобы сделать Nest или Hive хорошим решением. Просто помните, что вам понадобится один термостат на зону, поэтому, хотя это дешевле, чем установка на каждый радиатор умного TRV за 50 фунтов стерлингов / 50 долларов, это все же относительно дорого.

Если у вас есть бойлер и центральное отопление, вы, вероятно, сможете установить здесь любую из систем.

Следующие вопросы, которые следует задать, касаются того, какие дополнительные функции важны.Нет смысла выбирать систему, ориентированную на службы определения местоположения, такие как Tado, если обычно кто-то есть дома.

Помните, что вы также можете дополнить свою систему центрального отопления отдельной переносной системой, которая может дать вам больше ручного контроля над местом обогрева. Мы также рассмотрели портативные обогреватели, поэтому ознакомьтесь с нашими рекомендациями.

Теги:

Примечание. Мы можем получать комиссию, когда вы совершаете покупки по ссылкам на нашем сайте, без каких-либо дополнительных затрат для вас.Это не влияет на нашу редакционную независимость. Учить больше.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
