Сделать приточный клапан своими руками: Как сделать самодельный вентиляционный приточный клапан в стену своими руками

Содержание

105 фото основных характеристик и особенностей выбора

В обычной жизни мы не задумываемся о том, как работает вентиляция в доме. Если на кухне и в санузле есть вентиляционные каналы, значит все должно работать. Однако сегодня все больше хозяев меняют свои деревянные окна на пластиковые, и с приходом холодов начинают возникать неожиданные проблемы.

Повышенная влажность, тяжелый воздух, плесень, посторонние запахи от соседей. В такой ситуации приходится вникать в принцип работы вентиляции.

На самом деле все довольно просто. Вентиляционные каналы в вашей квартире или доме эффективно работают, если в помещение стабильно поступает необходимый объём свежего воздуха. Деревянные окна не слишком герметичны сами по себе, (иначе зачем бы мы их заклеивали на зиму).

Когда пластиковые окна закрыты – совсем другое дело! Приток воздуха перекрывается. Квартира словно превращается в герметичную банку. Но у этой, на первый взгляд сложной проблемы, есть простое решение. Необходимо установить приточный клапан.

Устройство и принцип работы стенового клапана

Для начала следует подчеркнуть, что на рынке доступны оконные приточные клапаны. У них есть как преимущества, так и недостатки.

К явным недостаткам относят малую пропускную способность, — входящий воздух не успевает прогреваться. Из-за значительного гидравлического сопротивления невозможен монтаж фильтра. На фоне оконного варианта, стеновой выглядит более практично.

Стеновой клапан состоит главным образом из пластикового воздуховода, укомплектованного фильтром. С наружной стороны комплектуется козырьком от осадков и сеткой. Со стороны жилого помещения он представлен в виде декоративного корпуса с вмонтированной заслонкой.

Размеры приточных клапанов разнятся. Все зависит от пропускной способности. Существуют небольшие модели с сечением воздуховода 60 мм. Или более производительные с сечением 131,8 мм. В длину воздуховод может составлять от 200 до 2200 мм.

В случае стандартной работы, прибор способен пропускать через себя от 17 до 30 кубических метров воздуха в час. Подача воздуха происходит естественным образом.

В зависимости от выбранной вами модели, стеновые клапаны могут комплектоваться дополнительными функциями:

  • Регулировка влажности воздуха в помещении
  • Электрический вентилятор
  • Датчик температуры
  • Управление с пульта

Рекуперация. Приточный клапан с подогревом может быть очень эффективен, если вы живете в климатической зоне, где температура опускается значительно ниже нуля. Клапаны с функцией рекуперации, вместе с подачей подогретого воздуха, также и отводят из помещения отработанный воздух.

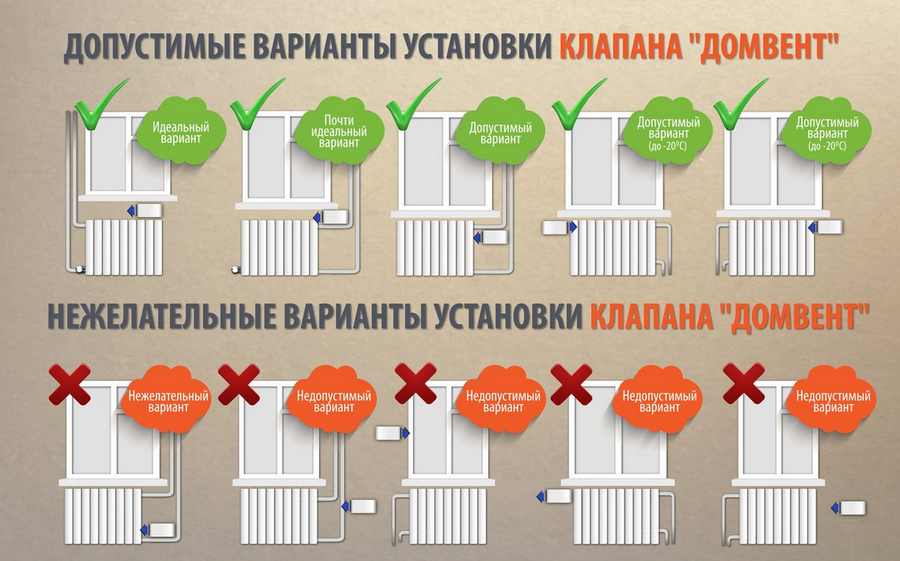

Место и способ установки

При выборе оптимального места следует отталкиваться от циркуляции теплого воздуха в помещении. Лучшими вариантами могут быть:

Промежуток между подоконником и радиатором. На наружной стене помещения с высотой размещения 1800-2000 мм от пола. При этом клапан следует монтировать на расстоянии 300-400 мм от рамы окна.

Установка приточного клапана в стену может быть произведена своими руками. Для установки небольшой модели под окном можно обойтись перфоратором. В случае монтажа большой модели в стене у окна, в зависимости от материала стены, предпочтительней использовать алмазное бурение, так как перфоратор может оказаться малоэффективен.

Важно! Если вы решили самостоятельно монтировать стеновой клапан, делайте входное отверстие в стене с уклоном в 5-7 градусов в сторону улицы.

Как самому сделать приточный клапан для стены?

Приточный стеновой клапан вполне возможно изготовить своими руками. Самодельное устройство состоит из четырех элементов.

  • Труба
  • Решетка круглой формы с противомоскитной сеткой
  • Утеплитель
  • Декоративный оголовок с возможностью регулировки подачи воздуха.

При изготовлении клапана следует ориентироваться на диаметр от 100 до 130 мм.

Принцип монтажа прост:

Внутрь трубы укладывается утеплитель. После монтажа готового отрезка трубы в стену, со стороны улицы монтируется сетка. Она должна полностью перекрыть сечение трубы.

Со стороны комнаты, на выходное отверстие трубы устанавливается декоративный оголовок или регулируемая решетка.

В целом изделие обойдется дешевле готовых аналогов. Необходимые комплектующие можно приобрести в любом строительном магазине.

Обслуживание приточного клапана

Стеновой клапан не требователен в уходе. Старайтесь придерживаться основных рекомендаций:

Прочистку следует производить два раза в год — весной и осенью. Такая профилактика позволит избежать снижения пропускной способности из-за скопления пыли и паутины.

Данная прочистка может быть произведена пылесосом. По возможности, поверхность воздуховода можно промыть теплой водой с моющим средством.

Выводы

Стеновой приточный клапан довольно простое устройство, способное в разы улучшить микроклимат в вашем доме. В независимости от положения ваших окон, свежий воздух будет всегда поступать в вашу квартиру или дом. К тому же, как видно на фото, приточный клапан для стены выглядит достаточно гармонично.

Фото приточного клапана в стену

Также рекомендуем посетить:

  • Как сделать вентиляцию своими руками
  • Осушитель воздуха
  • Напольный кондиционер
  • Сплит система
  • Вытяжка 60 см
  • Вентиляция в гараже
  • Бесшумные вытяжки
  • Как почистить вытяжку
  • Вентиляция в частном доме
  • Вытяжка в погребе
  • Вентилятор для ванной
  • Вентиляция в бане
  • Норма влажности воздуха
  • Приточный клапан на окно
  • Обратный клапан на вентиляцию
  • Вытяжка в вентиляцию
  • Труба для вытяжки
  • Приточная вентиляция
  • Вентилятор для вытяжки
  • Вытяжка для ванной
  • Рекуператор для дома
  • Фильтр для вытяжки
  • Пластиковые воздуховоды
  • Короб для вытяжки
  • Установка вытяжки
  • Воздушное отопление дома
  • Черная вытяжка
  • Почему потеют окна
  • Увлажнитель воздуха
  • Встраиваемая вытяжка
  • Как выбрать кондиционер
  • Вытяжка для кухни

КИВ-125.

Как установить клапан приточной вентиляции в стену

Содержание

  • 1 Назначение стенового приточного клапана
  • 2 Что такое стеновой клапан вентиляции
  • 3 Устройство КИВ – 125
  • 4 Управление КИВ – 125
  • 5 Плюсы и минусы применения
  • 6 Модификации КИВ – 125
  • 7 Преимущества КИВ – 125 перед аналогами
  • 8 Обслуживание КИВ – 125
  • 9 Этапы монтажа КИВ-125
  • 10 Выводы

Назначение стенового приточного клапана

Эффективное устройство для обеспечения комфортного микроклимата в помещении, стеновой клапан КИВ – 125,

  • избавляет от духоты в помещении
  • предотвращает повышенную влажность
  • снабжает помещение свежим воздухом в постоянном режиме.

При этом устройство имеет достаточно простую конструкцию, монтируется в удобном месте и не требовательно к специальному обслуживании.
Простота управления и эффективность в эксплуатации сделали данный клапан одним из самых востребованных.

Что такое стеновой клапан вентиляции

Одной из принципиальных особенностей инверсионной работы a href=»/ventilyatsia/klapany/klapan-kiv125-1000mm»>КИВ – 125, является обязательное наличие вытяжной вентиляции, для удаления использованного воздуха. В основе клапана лежит пластиковая труба, которая через технологическое отверстие в стене сообщается с наружной атмосферой. Циркуляция воздушных масс происходит из- за разницы давления внутри помещения и снаружи.
При отсутствии вентиляционных ходов, устройство работать не сможет работать достаточно эффективно.

Устройство КИВ – 125


Как видно на фото основными составляющими стенового клапана являются

  1. Решетка, устанавливаемая со стороны улицы, состоящая из литого алюминия и защитной сетки;
  2. Пластиковый трубопровод, имеющий изоляционный материал;
  3. Оголовок внутренний разборный;

Что дает подобная конструкция? Благодаря специальной изоляции в систему не проникают посторонние звуки, а так же нежелательные колебания внешних температур. Пластиковая оболочка препятствует проникновению в систему посторонней влаги, является нейтральной к химическим реакциям и агрессивной среде.
Длина изоляционного материала несколько короче длины самой трубки для удобного соединения с решеткой и оголовком.
Оголовок монтируется изнутри помещения, имеет фильтр для очистки воздуха от пыли и других частиц, а так же регулируемую заслонку, благодаря которой можно контролировать поступление воздушных масс или полного закрытия клапана.

Управление КИВ – 125

Управлять клапаном КИВ – 125, можно специальным диском, расположенным в центре корпуса, либо петлей спущенной вниз. Управление петлей удобно, когда клапан расположен на значительной высоте и до него невозможно дотянуться с высоты человеческого роста.
Крышка оголовка имеет шкалу с обозначениями степени открытия заслонки. Управление клапаном схоже с управлением жалюзи.

Плюсы и минусы применения

Основное преимущество данного клапана заключается в комфортном проветривании помещения, без необходимости открывать форточку. В современных пластиковых окнах, как правило, открывается на определенный угол целая створка окна, что создает явления сквозняка и приносит ряд нежелательных факторов:

  • Слишком большой поток воздуха;
  • Невозможно контролировать поступление свежего воздуха;
  • Образование сквозняков;
  • Резкая перемена температуры в помещении;

Клапан КИВ – 125, полностью устраняет данные проблемы, позволяя контролировать микроклимат в помещении, и обеспечивает стабильный приток свежего воздуха, одновременно с отведением влажных паров и духоты. Таким образом, в помещении всегда будет одинаковая температура, чистый воздух без сквозняков.

Модификации КИВ – 125

Устройство производится в нескольких вариантах. Различаются они в основном длиной и диаметром трубопровода.
Некоторые характеристики клапана по модификациям:

Диаметры внешний и внутренний – 133\110;
Рабочая трубка длина – 40 – 100 см.
Средний приток воздуха около 20 метров кубических в час;

Клапан допускает нормальную работоспособность до температуры -39 градусов Цельсия.

Стоимость финского производства значительно выше, чем китайского. В качестве минусов можно назвать необходимость проделывания дополнительного отверстия в стене и необходимость чистки защитной решетки.

Преимущества КИВ – 125 перед аналогами

Сейчас существует несколько аналогичных систем, но КИВ – 125, имеет определенные преимущества перед ними:

  • Наличие механизма регулировки воздушного потока;
  • Совершенно автономная конструкция, не требует дополнительной энергии;
  • Не создает шума;
  • Подает только необходимое количество воздуха;
  • Имеет специальные фильтры;

Так же к минусам можно отнести наличие дополнительного вентилятора приточного, это особенно сильно сказывается летом, когда разница температур минимальна. Решается данная проблема установкой дополнительного вентилятора.
Оригинальным производителем является финская компания, но высокий спрос на рынке климатических систем привели к налаживанию производств в России и Китае, встречаются модификации итальянского производства.

Обслуживание КИВ – 125

Производители рекомендуют два раза за год, разбирать оголовок и очищать фильтрационный элемент от пыли. Чтобы очистить внутренний диаметр трубы можно воспользоваться пылесосом. С наружной стороны необходимо периодически убирать тополиный пух, листву, прочий мусор налипший на решетку. Если не выполнять эти простые правила, поступление воздуха будет затруднено и качество может снизиться. Если жильцы уезжают на длительное время, можно удалить специальные заглушки в полностью перекрытой заслонке, это создаст условия для слабого проветривания, во избежание застоя воздуха в помещении.

Этапы монтажа КИВ-125

Устанавливают в стену клапан КИВ – 125 поэтапно:

Надо подобрать место размещения;
Высверливается отверстие соответствующего диаметра;
Подгоняют воздуховод, обрезая трубу под размер стены;
Устанавливают изоляцию;
Монтируют трубу в стеновое отверстие;
Со стороны улицы, при помощи болтового соединения фиксируют решетку;
С внутренней стороны шурупами прикручивают оголовок;

При монтаже КИВ – 125 в районе окна, расстояние до откоса должно быть не менее 30 см. При этом оголовок окажется за шторой и соответственно скорость циркуляции немного снизится. Иногда монтируют устройство над батареей, но это имеет ряд недостатков. Желательное размещение на высоте порядка 2-ух метров. При правильном расположение, эффективность работы клапана будет высокой и обслуживание удобным.

Выводы

Данный клапан можно устанавливать в помещениях, где необходим постоянный обмен воздуха – ванная, кухня, офисное помещение, производство с выбросами влаги и других веществ в воздух.

Jet Tech 20624 Впускной клапан для воды

Только

75,80 долл. США/шт.

Обзор продукта
  • Деталь OEM обеспечивает соответствие гарантии/агентства и наилучшую производительность

Код UPC: 40006330070 Обычно отправляется в тот же день до 16:00 по восточному поясному времени.

Просмотреть все Запчасти и аксессуары для посудомоечных машин Jet Tech

Технические характеристики

Количество
1 шт. 0025

Тип
Механические детали

Детали клапанов

В чем разница между OEM-деталью и OEM-эквивалентной деталью?
Деталь OEM — это оригинальный компонент, который был изготовлен для вашего оборудования.

Мы также продаем детали, эквивалентные продукции OEM, но не являющиеся подлинными OEM. У каждого типа есть свои преимущества — вот некоторые моменты, которые следует учитывать при выборе между OEM и OEM-эквивалентными деталями:

• Использование OEM-детали гарантирует, что вы будете соблюдать все действующие гарантии производителя и одобрения агентства для вашего продукта. Деталь, эквивалентная OEM, может давать или не давать такие же гарантии.

• Детали, эквивалентные OEM, изготавливаются по тем же спецификациям, что и оригинальные детали, и часто доступны по более низкой цене. В некоторых случаях он может даже поставляться из того же места, что и OEM-часть, хотя это может варьироваться от изделия к изделию.

Могут ли тип утилиты, серийный номер или дата производства моего оборудования повлиять на то, подходит ли эта деталь?
Иногда такие факторы, как напряжение, тип топлива и серийный номер, могут определять, подходит ли та или иная деталь к вашему конкретному устройству. Мы делаем все возможное, чтобы предоставлять самую актуальную информацию на нашем сайте, но мы не можем гарантировать, что это прояснит все возможные сценарии. Если вам требуется дополнительное подтверждение того, что эта деталь подходит для вашего устройства, мы рекомендуем обратиться к литературе производителя и ресурсам для вашего оборудования, чтобы проверить правильность детали.
Это OEM-деталь?
Да. Это часть OEM (производитель оригинального оборудования).

Задайте свой вопрос!

Впускной клапан для воды Jet Tech 20624.

Поскольку этот товар не хранится на нашем складе, сроки обработки, доставки и наличие на складе могут различаться. Если вам нужны товары к определенной дате, пожалуйста, свяжитесь с нами до размещения заказа. Доступность ускоренной доставки может варьироваться. Мы не можем гарантировать, что этот товар может быть удален из заказа или возвращен после его размещения.

Вниманию жителей штата Калифорния: Опора 65 Предупреждение

Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.p65warnings.ca.gov.

Ресурсы

  • Руководство по выбору размера посудомоечной машины
  • Если вы использовали этот продукт, войдите в систему и оставьте отзыв, чтобы рассказать нам и другим клиентам, что вы о нем думаете. Получите вознаграждение до 16 долларов США за отправку одного из первых текстовых, фото- или видеоотзывов об этом товаре. Подробности смотрите в своей учетной записи.

    • Написать текстовый обзор
      Заработать 2,00 $
    • Разместить фото продукта
      Заработать 4,00 $
    • Разместить видео продукта
      Заработать 10,00 $
    • 3

      или

      1 6 причин, по которым ваша посудомоечная машина не наполняется водой

      Вы загрузили его, добавили моющее средство, нажали «Старт» и ушли, предполагая, что он будет мыть посуду, как обычно. Но когда вы услышали сигнал об окончании цикла, вы открыли посудомоечную машину только для того, чтобы найти грязную посуду, которая ничуть не была влажной.

      Что случилось? Посудомоечная машина не наполнялась водой, поэтому, несмотря на то, что она выполнила заданный вами цикл, на самом деле она не помыла посуду. Но почему такая проблема может внезапно возникнуть, если все работало правильно, когда вы в последний раз запускали ее?

      Продолжайте читать, чтобы узнать о нескольких возможных причинах, по которым ваша посудомоечная машина не наполняется водой, и о том, что вы можете сделать, чтобы это исправить.

      1. Недостаточное давление воды на впускном клапане

      Если посудомоечная машина не наполняется водой, в первую очередь следует проверить впускной подающий клапан, чтобы убедиться в достаточном давлении воды.

      Подается ли питание на клапан во время заполнения цикла? Обычно это первая часть, которую сантехник проверяет, чтобы убедиться в достаточной подаче воды в посудомоечную машину.

      2. Неисправный поплавок

      Еще одна частая проблема — поплавок, который не плавает. Задача этого маленького пластикового элемента — срабатывать, когда уровень воды достигает определенной высоты, останавливая избыточный поток воды. Это работает так же, как поплавок в бачке унитаза, чтобы остановить поток воды в бачок после того, как вы смыли.

      Однако иногда проблема с поплавковым механизмом — деформированный шток, неисправная направляющая трубка или грязный поплавок — может помешать срабатыванию поплавкового выключателя. И это может быть причиной невозможности заполнения посудомоечной машины.

      Однако обычно неисправный поплавок не позволяет поплавковому выключателю активироваться, пока посудомоечная машина наполняет водой.

      В этом случае посудомоечная машина может налить слишком много воды или не слить ее вовремя, что также может вызвать проблемы.

      3. Неисправный поплавковый выключатель

      Поплавковый выключатель находится прямо под поплавком на дне бака посудомоечной машины. Этот переключатель отвечает за подачу сигнала на открытие клапана подачи воды, через который вода поступает в посудомоечную машину.

      Но если поплавковый выключатель каким-то образом сломается, заклинит или отсоединится, он не подаст сигнал на впускной клапан, поэтому клапан не откроется, и вода не сможет попасть в ванну.

      Если переключатель сработает до того, как вода наполнится до уровня, необходимого для работы посудомоечной машины, прибор также выйдет из строя.

      4. Неисправный дверной выключатель

      Дверной выключатель вашей посудомоечной машины находится между внутренней и внешней дверцами и не позволяет машине работать, когда дверца открыта.

      Совершенно очевидно, что этот механизм предназначен для предотвращения случайного затопления пола на кухне. Но когда дверной выключатель выходит из строя или ломается, посудомоечная машина не наполняется водой.

      5. Поврежденный соленоид

      Некоторые посудомоечные машины имеют соленоид, соединенный со сливным клапаном, который накапливает энергию для работы клапана, который позволяет воде поступать и стекать из посудомоечной машины. Когда соленоид работает правильно, бак наполняется и опорожняется, как и должно, при выполнении циклов стирки и полоскания.

      Когда соленоид выходит из строя — или проводка, питающая его, рвется или подвергается коррозии — он больше не может управлять рычагом, открывающим и закрывающим водяной клапан. В зависимости от того, когда возникла неисправность, посудомоечная машина может не наполнить водой или не слить воду в середине цикла.

      6. Грязные сетчатые фильтры или засоренный впускной клапан

      Если сетчатые фильтры вашей посудомоечной машины забиты грязью или засорен впускной клапан, бак может не наполняться водой, поскольку мусор блокирует поток воды в прибор.

      Это также может произойти, если в вашей посудомоечной машине образовался известковый налет из-за жесткой воды, который мешает нормальному потоку воды через клапан.

      Как починить посудомоечную машину, которая не наполняется водой

      Хотя самостоятельная диагностика и ремонт неисправной посудомоечной машины может показаться немного сложной, это возможно. Но для выполнения работы необходимо иметь под рукой несколько отверток и мультиметр.

      Чтобы выяснить причину проблемы, вам необходимо устранить неполадки каждого из компонентов, упомянутых выше, пока не найдете тот, который не работает должным образом.

      Вот что вы можете сделать.

      Осмотрите впускной клапан для воды

      Обычно он находится где-то в нижней левой части прибора, и вам нужно будет снять нижнюю панель доступа, чтобы добраться до него. Если вы видите какие-либо признаки повреждения, замените клапан и проверьте, наполняется ли посудомоечная машина.

      Проверка работоспособности поплавкового рычага

      Отключите посудомоечную машину от сети и найдите поплавковый рычаг. Вручную поднимите поплавок до уровня верхней части водонагревателя, чтобы увидеть, активирует ли рычаг механически поплавковый выключатель. Если это не так, замените поплавковый выключатель, а затем проверьте заполнение.

      Вы также должны убедиться, что проводка, которая питает выключатель, подключена и находится в хорошем состоянии. Если это не так, вам может понадобиться электрик для ремонта или замены проводов.

      Проверка дверного выключателя

      Для этой работы вам понадобится мультиметр. Если она у вас есть, отключите посудомоечную машину от сети, откройте дверцу и отвинтите внутреннюю панель. Вы должны быть в состоянии найти узел защелки где-то в средней части верхней части двери.

      Найдите фиксатор, который обычно вставляется в узел защелки. Вручную вставьте его в сборку, чтобы закрыть защелку. Убедитесь, что когда вы закрываете защелку, она активирует дверной выключатель. Если это так, используйте мультиметр, чтобы проверить переключатель на непрерывность. Если вы получили плохие показания, ваш переключатель неисправен и должен быть заменен.

      Когда следует заменить посудомоечную машину, которая не работает должным образом?

      Как и все бытовые приборы, посудомоечные машины имеют срок службы, в течение которого они функционируют оптимально. И когда срок службы посудомоечной машины подходит к концу или уже подходит к концу, а это обычно около 10 лет, разумно инвестировать в замену.
