Сделать кровать с подъемным механизмом своими руками: Кровать с подъемным механизмом своими руками: чертежи и размеры 160х200

Подъемный механизм для кровати своими руками: ручной, пружинный

Большинство жителей малогабаритных квартир испытывают недостаток свободного пространства, поэтому принимают решение приобрести кровать с трансформирующим механизмом. А некоторые умельцы предпочитают создавать мебель и подъемный механизм для кровати своими руками.

Для работы необходимо точно понимать процесс и уметь правильно выполнять сборку механизма, поскольку от качества его исполнения зависит функциональность и долговечность мебели.

Содержание

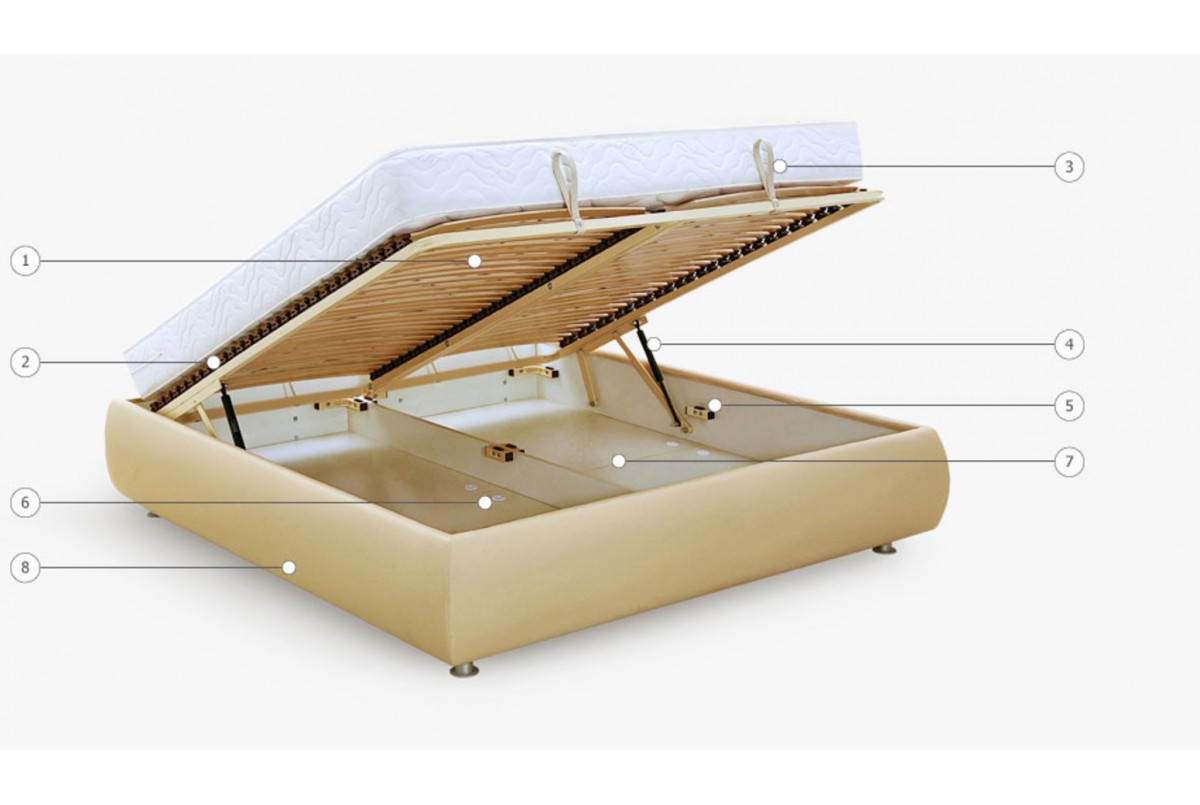

Предназначение механизмов

Преимуществ у подъемной кровати множество, но самое главное – способность экономить свободное пространство. Подъемные устройства расширяют функциональность мебели.

Спальное место с данным элементом может трансформироваться в другой предмет мебели, освобождать недостающую площадь или служить дополнительным объектом для хранения вещей, что полезно в условиях нехватки квадратных метров.

Подъемные механизмы бывают нескольких типов. Большинство из них способно выдерживать большую дополнительную нагрузку. Они принимают часть веса конструкции на себя, тем самым облегчая процесс эксплуатации.

Разновидности

Существует 3 вида подъемных механизмов:

• ручной;
• пружинный;
• на газовых амортизаторах.

Каждый из видов приспособления отличается друг от друга, хотя основная функция у них одинаковая.

Ручной

Этот вид подъемного устройства считается самым простым. Его конструкция не содержит специальных силовых элементов для удержания веса части изделия. Используя мебель с таким приспособлением, человек прилагает свою физическую силу для удержания кровати в нужном положении.

Учитывая данную особенность, специалисты не рекомендуют устанавливать спальное место с ручным видом подъема в детской комнате, поскольку ребенку может не хватить сил, чтобы привести изделие в нужное положение.

Преимущество данного вида заключается в доступной цене и прочности.

Пружинный

Пружинный вид трансформации облегчает поднятие конструкции за счет прочных витых пружин. Устройство удобно в эксплуатации, но имеет 1 недостаток – износ пружин.

Приспособление служит от 3 до 5 лет. После более длительного использования пружины растягиваются, и весь силовой узел приходит в непригодность. Приобретая такую модель, необходимо учитывать, что через незначительное время возможно потребуется замена подъемника.

На газовых амортизаторах

Этот вид подъемного механизма считается самым комфортным в использовании. Нагрузка почти полностью поглощается силовыми узлами в виде газовых амортизаторов. Они имеют металлические пластины, оси из стали и газовый лифт.

Газ, который используется в устройстве, – азот. Поэтому при использовании мебели с газовым амортизатором необходимо соблюдать правила безопасной эксплуатации. Спальное место, оснащенное таким силовым узлом, работает бесшумно и легко. Это свойство дает возможность использовать его даже детям.

Еще 1 преимуществом этого вида является длительный срок эксплуатации. При ежедневном использовании механизм способен проработать от 5 до 10 лет.

К недостаткам подъемника на газовых амортизаторах можно отнести только его относительно высокую цену. При условии, что срок эксплуатации изделия более долгий, данный нюанс можно не считать минусом.

Изготовление подъемных механизмов

Многие хотят улучшить функциональность своей постели, как сделать это, знают не все. Не каждому под силу самостоятельно изготовить качественный, работающий механизм подъема. Это достаточно сложный и трудоемкий процесс. Иногда проще купить готовую конструкцию в магазине мебельной фурнитуры.

При изготовлении подъемника необходимо точно рассчитать его грузоподъемность. Для этого нужно знать вес матраса и ортопедической основы. Также для создания подъемного устройства потребуется детальный чертеж, где будут указаны точные размеры всех элементов. Стоит учитывать, что конструкциями кровать оснащается с 2 сторон по бокам, поэтому все детали необходимо приобретать для 2 изделий.

Для сборки механизма потребуются такие элементы:

1. Планка верхняя, которая фиксируется с внутренней стороны к нижней части каркаса кровати. Она крепится с помощью стальных уголков.
2. Еще 2 основы. Они устанавливаются на части основания кровати.
3. Регуляторы высоты. Это планки, которые фиксируют ортопедический каркас под матрас в нужном положении.
4. Нижняя опорная планка. Она делает легче ход шарнирных опор.

Осуществлять сборку необходимо внимательно. От ее качества зависит конечный результат и удобство пользования трансформирующимся устройством.

Ремонт подъемного механизма кровати

Если с элементами подъемника случилась поломка, то нужно сразу осмотреть устройство и устранить неполадку. О нарушениях в работе могут свидетельствовать такие изменения:

• Во время трансформации слышны скрип, скрежет или другие неприятные звуки.
• Ортопедическая основа не фиксируется или сама опускается.
• Механизм заедает или туго поднимается.

Для восстановления нормальной работы нужно разобрать устройство, осмотреть его на наличие дефектов и повреждений. В случае обнаружения поломки лучше заменить деталь. Если самостоятельно это сделать не получилось, рекомендуется обратиться за услугой к мастеру по ремонту мебели.

Важно во время ремонта узлов с газовыми амортизаторами соблюдать технику безопасности. Строго запрещено распиливать, колоть баллоны и самостоятельно их разбирать.

Изготовить своими руками подъемный механизм достаточно сложно. В этом деле необходимо учитывать множество деталей и осуществлять только точные расчеты. Механизм можно самостоятельно сделать только при наличии соответствующих знаний и опыта.

Как сделать шкаф-кровать своими руками.

Инструкция. Фото

У вас есть два выхода: купить уже готовую мебель или сделать своими руками. Во втором  случае вы сами выбираете и материалы, и фурнитуру, и делаете именно так, как хочется вам. В результате у вас получится оригинальный, полностью эксклюзивный шкаф-кровать, который займет почетное место в комнате.

Несколько важных моментов, которые необходимо знать перед тем, как начинать изготовление шкафа-кровати

Во-первых, необходимо, чтобы в комнате было по крайней мере полтора метра свободного стенного пространства для односпальной кровати  и еще больше — для кровати пошире – ну, или если вы намереваетесь пристроить рядом книжный шкаф.

Во-вторых, перед кроватью вам потребуется около двух метров легко расчищаемого пространства (с мебелью, которую легко переставить) для того, чтобы эту кровать в последствии разложить.

Что представляет собой подъемный механизм шкафа-кровати?

Шкаф-кровать поднимается при помощи пружинного механизма или газлифтов. Но, как правило, большинство шкафов-кроватей, которые изготавливают мастера-умельцы, имеют газлифтовый механизм.

Поршень механизма находится в сжатом состоянии, когда кровать опущена (слева). Когда кровать поднята, поршень выдвигается, прилагая силу, необходимую для поднятия конструкции.

• Верхний штифт с полукруглой головкой
• Направление силы поршня
• Сжатый поршень
• Нижний штифт с полукруглой головкой

Конструкция шкафа-кровати: что да как?

У каждого шкафа-кровати имеются три основных важных компонента. это:

• подъемный механизм,
• каркас кровати,
• непосредственно сам шкаф.

Существует также две главные разновидности подъемного механизма: пружинный и газлифты. Оба механизма имеют похожий принцип работы: они создают силу, которая помогает поднять кровать в закрытое положение.

Эта сила регулируется таким образом, чтобы веса рамы и матраса было достаточно для поддержания кровати в горизонтальном положении на полу. Некоторые пружинные системы имеют механизм регуляции, но газлифты регулировать, как правило, нельзя.

По типу и размеру изготовляемой кровати отдельно подбираются газлифты различной силы. Переменной величиной в данном случае выступает вес матраса. Если для кровати с нерегулируемым газлифтовым механизмом вы используете слишком легкий матрас, то в таком случае кровать будет слегка приподниматься над полом и висеть. В этом случае следует добавить необходимый вес под матрас для того, чтобы удержать кровать на полу.

Каркас кровати надежно удерживает матрас. Поскольку каркас должен помещаться в пристенный шкаф, толщина его является важным моментом. Стандартная конструкция не включает в себя пружинную сетку, а толщина матраса при этом не должна превышать 30 см.

Детали для шкафа-кровати варьируются от простых подъемных механизмов, требующих изготовления каркаса и шкафа своими руками, до полностью готовых к установке наборов, включающих в себя набор столярных изделий и инструкции по установке.

Что необходимо для проведения работы?

Вам понадобятся:

— простые подручные инструменты (мерная рулетка, молоток, зажим и т.д.),

— ручной фрезерный станок или циркулярная пила, снабженная острым лезвием для резки фанеры и дрелью/отверткой.

Торцовочная пила также очень удобна для точного разрезания по длине, однако её использование не является необязательным.

Пошаговый процесс изготовления шкафа-кровати

Шаг 1. Вырезаем лицевой каркас будущего пристенного шкафа

Доски из древесины тополя размером 20ммх243см разрежьте при помощи циркулярного станка на части шириной 3 см. Вам потребуется четыре таких отрезка для вертикального лицевого каркаса и еще два, которые нужно будет разрезать на поперечины.

Настройте ручной фрезерный станок на глубину выборки в 13 мм и вырежьте пазы глубиной 13 мм и шириной 20 мм по всей длине задней кромки каждой части. Позже вы приклеите и прибьете к этим пазам продольные и горизонтальные перекладины из фанеры.

При помощи торцовочной пилы отрежьте вертикальные части длиной 241 см. Две трехсантиметровые части разрежьте на 10 горизонтальных поперечин, каждая по 38 см длиной. Эти лицевые элементы будут соединять фанерные продольные перекладины каждого из элементов и помогут поддержать горизонтальные.

Шаг 2. Вырезаем продольные и горизонтальные перекладины из фанеры.

При помощи циркулярной пилы вырежьте шесть кусков из фанеры размером 2 х 29 см. Настройте станок на глубину резки 2,5 см и разрежьте эти куски на части 25 см шириной. При помощи торцовочной или циркулярной пилы отрежьте от четырех из них доски длиной 241 см для вертикальных перекладин.

Другие две доски шириной 25 см разрежьте на куски длиной 42 см для изголовья, изножья и горизонтальных перекладин. Приложите все части друг к другу, чтобы убедиться, что все вырезанные детали (лицевой каркас, поперечины, продольные и горизонтальные перекладины, изножье и изголовье) подходят друг к другу по размерам.

Шаг 3.

Собираем лицевой каркас

При помощи кондуктора для сверления под углом, который, кстати, совсем недорого стоит, вы сможете быстро и с наибольшей точностью собрать лицевой каркас, завинчивая шурупы впотай. Используйте съёмную буровую коронку с конусным соединением и упорное кольцо, которыми оснащен кондуктор. Отрегулируйте положение кольца в соответствии с вашей сборкой, отмерьте, сделайте отметку, скрепите детали вместе в соответствии с направлением кондуктора и просверлите направляющие отверстия для шурупов.

Замерьте и отметьте положение поперечин, оставляя между ними одинаковое расстояние. Удостоверьтесь, что пазы  на каждой из них находятся сверху – в эти прорези будет помещаться передняя часть каждой горизонтальной перекладины.

При помощи кондуктора для сверления под углом, просверлите отверстия для шурупов для каждой из пересекающих деталей лицевого каркаса. Не забудьте о том, что все отверстия нужно проделывать с задней, или внутренней, стороны каркаса.

Прикрепите все горизонтальные перекладины к вертикальным деталям при помощи трехсантиметровых шурупов, ввинчивая их в подготовленные отверстия. Повторите процедуру для всех перекладин, закрепляя их по всей длине обоих частей лицевого каркаса.

Закройте все отверстия конусными пробками, которые обычно можно приобрести вместе с кондуктором. После того, как все шурупы будут на месте, капните на каждую пробку столярным клеем и при помощи молотка вбейте их в отверстия.

Шаг 4. Собираем стенной шкаф

Отмерьте расположение поперечин лицевого каркаса и перенесите эти измерения на продольные перекладины. Для точности используйте угольник для каждой перекладины.

Вставьте фанерные продольные перекладины в пазы на внутренней стороне каждой из деталей лицевого каркаса 241 см длинной. Закрепите их при помощи клея и отделочных гвоздей, а затем прижмите детали друг к другу и дождитесь высыхания клея.

Вставьте по горизонтальной перекладине в каждый паз и закрепите их при помощи клея и отделочных гвоздей. Поверхность перекладин должна располагаться вровень с поверхностью поперечин. Также убедитесь, что расположение горизонтальных перекладин совпадает с отметками на продольных перекладинах, сделанными при помощи угольника. Закрепите горизонтальные перекладины на вертикальных отделочными гвоздями.

Разрежьте две фанерные доски толщиной 6 мм на части шириной 46 см и длиной 241 см для задних частей стеллажа. Прикрепите каждую часть к задней части стеллажа при помощи отделочных гвоздей.

Шаг 5. Изготовляем короб кровати

Хотя изготовление короба для шкафа-кровати является едва ли не самой простой частью процесса, убедитесь в том, что вы вырезаете каждую часть точно строго в соответствии с необходимыми размерами, так как все должно быть подогнано идеально.

Сначала сделайте все необходимые измерения для кровати. Затем распилите доску из древесины тополя размером 2,5 х 30,5 см на боковины такого размера, чтобы поверхность матраса располагалась немного над коробом кровати.Затем распилите более короткие доски того же размера на изножье и изголовье кровати. В данной конструкции и изголовье, и изножье имеют размер 138,5 см.

После того, как вы вырезали изголовье и изножье, распилите доски размером 2,5 х 30,5 см на детали для длинной стороны кровати. Пометьте края при помощи угольника перед тем, как отпилить их. В этой конструкции размер боковин составляет 197 см.

Вырезав все детали, сделайте пазы при помощи фрезерного станка по верхнему внутреннему краю каждой детали. Здесь глубина выборки установлена на 2 см. Вырезая пазы на длинной стороне, остановитесь, не доходя до края, чтобы пазы на были заметны на углах.

Основание кровати изготовьте из древесноволокнистой плиты средней плотности (ДВП), которая является неплохим выбором для оформления интерьера. Она хорошо прокрашивается, и ее ровная поверхность отлично смотрится, когда кровать находится в собранном состоянии.

Наконец, вырежьте деталь размером 5 х 20 см, которая послужит продольной балкой, соединяющей короб кровати со стеной. В этой конструкции длина продольной балки не превышает  145 см.

Шаг 6. Собираем кровать

При помощи клея и пятисантиметровых отделочных гвоздей, соберите и скрепите боковины и торцевые стороны короба.

Проделайте направляющие отверстия по краям деталей в местах их соединения, а затем закрепите шурупами для дерева длиной 57 в мм. Продолжайте выполнять эти действия для закрепления всех остальных сторон кровати.

После этого установите пятнадцатисантиметровые металлические мебельные уголки в углах короба для закрепления деталей. Закрепите их шурупами для дерева длиной 2,5 см. Во избежание растрескивания древесины и появления заноз не стоит ввинчивать шурупы в самые крайние отверстия.

Непременно убедитесь в том, что рама повернута таким образом, чтобы края досок с пазами “смотрели” наружу. Нанесите высокопрочный клей по всей длине паза, а затем установите в раму ДВП толщиной 2 см. Убедитесь, что все детали образуют ровные прямые углы, а затем просверлите направляющие отверстия по краю ДВП через каждые 15-20 см. Закрепите панель шурупами для дерева длиной 57 мм.

Переверните раму и добавьте пятисантиметровые уголки для соединения боковины и дна кровати.

Чтобы прикрепить продольную балку, сначала прикрепите пятнадцатисантиметровые воротные петли к боковой панели, а затем — к коробу кровати. Расположите короб кровати в вертикальном направлении при помощи временных опор. Подложите что-нибудь дополнительно для того, чтобы поднять короб точно на желаемую высоту – в нашем случае так, чтобы он выровнялся с верхней частью стеллажей.

Прикрепите продольную балку к пристенному каркасу при помощи винтов для дерева с квадратной головкой длиной 7,5 см.

Шаг 7. Устанавливаем кровать

Установка кровати и стенного шкафа – это, наверное, простейший этап работы, но и на этом этапе нам очень важно обеспечить безопасные условия труда.

Завершите сборку шкафчика и рамы кровати в полуметре от стены. Соедините штифты, соединяющие изголовье с верхней частью шкафчика, при помощи шурупов для дерева.

Последний шаг перед закреплением шкафчика у стены – это соединение газлифтов со штифтами с полукруглой головкой. На газлифте есть пометки, указывающие конкретное направление установки. Закройте кровать так, чтобы она сантиметров на 10 не доходила до вертикального положения. Закрепите газлифт на штифтах с полукруглой головкой. Если газлифт не встает на место, еще раз проверьте положение штифтов и подправьте его при необходимости.

Для безопасности всех манипуляций шкаф должен быть надежно прикреплен к стене. Когда шкаф-кровать находится в раскрытом положении, подъемный механизм обладает силой, необходимой для подъема кровати. Если шкаф закреплен ненадежно, подъемный механизм может оторвать его от стены, и он упадет на кровать.

Используйте крепежные изделия, подходящие по размеру и типу к размеру вашей кровати. Прикрутите по одному креплению к каждому штифту, расположенному за кроватью, или же прикрутите анкеры для крепления в каменной кладке через каждые 40 см, если стены кирпичные.

Когда кровать прикреплена к стене, можно класть матрас. Каркас будет непросто опустить без матраса, поэтому попросите кого-нибудь помочь вам удержать кровать в горизонтальном положении и разместить на ней матрас. Если кровать все еще приподнимается над полом, необходимо добавить под него больше веса. Проще всего при помощи трехсантиметровых шурупов прикрепить к фанерным панелям под матрасом доску размером 60х120 см из древесноволокнистой плиты средней плотности толщиной 2 см.

Если кровать стоит, а не висит над полом – она готова к использованию. Можете опробовать её в деле!



Расскажите о нас своим друзьям!

Вернуться назад к списку статей



Похожие статьи

---

Как сделать кровать Мерфи своими руками

К

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19 мая/23

Ель / Саня Костич

В этой статье

• Затраты

• Комплекты и оборудование

• Прежде чем начать

• Вопросы безопасности

• Как сделать кровать Мерфи своими руками

• Другие проекты

• Часто задаваемые вопросы

Обзор проекта

Изготовление кровати Мерфи своими руками может помочь вам освободить пространство на полу, сохраняя при этом удобное и простое в установке место для ночлега гостей.

Кровати Мерфи или настенные кровати — это кровати, которые складываются к стене, когда они не используются, часто в закрытом шкафу. Эта кровать Мерфи своими руками может быть построена менее чем за тысячу долларов, включая стоимость комплекта крепежа для кровати Мерфи. Этот DIY будет иметь удобные функции, такие как лампы для чтения, электрические розетки и порты USB.

Читайте дальше, чтобы узнать, как сделать собственную кровать Мерфи, которая отлично выглядит, когда не используется, и не ударит по бюджету.

Вдохновитесь этими экономичными проектами кроватей Мерфи своими руками

Сколько стоит кровать Мерфи своими руками

Гораздо дешевле построить кровать Мерфи, чем купить ее. Покупка кровати Murphy может стоить более 3000 долларов, а роскошные варианты превышают отметку в 10 000 долларов. Плотник, изготовивший кровать Мерфи на заказ, может стоить столько же.

Напротив, такие материалы, как фанера и твердая древесина для кровати Мерфи, будут стоить всего несколько сотен долларов. Если вы решите использовать комплект оборудования для кровати Мерфи, как мы делаем в этом руководстве, вы можете запланировать потратить еще несколько сотен долларов.

Некоторые мастера предпочитают отказаться от комплектов крепежа для кровати Мерфи при сборке кровати Мерфи, чтобы сэкономить немного денег. Компромисс заключается в возможности скрыть ножки и вспомогательное открытие. Если эти атрибуты не имеют для вас большого значения, построить кровать Мерфи своими руками без комплекта фурнитуры несложно.

Стоимость древесины для кровати Мерфи

В среднем древесина, необходимая для изготовления простой кровати Мерфи, будет стоить менее 400 долларов. Как и во многих самодельных проектах, в которых используется древесина, вы можете сделать кровать Мерфи своими руками более или менее дорогой, используя тип дерева, который вы выберете.

В этой кровати Murphy DIY используется смесь номинальных сосновых пиломатериалов и фанеры, так как это прочные и надежные варианты, которые не обойдутся в кругленькую сумму. Если вы ищете более роскошную отделку, вы можете заменить доски для внешнего вида такими материалами, как дуб, и окрасить их, а не красить.

Комплекты кроватей и оборудование Murphy

Вместо того, чтобы разрабатывать это руководство по изготовлению кровати Мерфи своими руками на основе одного конкретного комплекта оборудования, мы сделали его адаптируемым ко многим. Как правило, в комплекты фурнитуры для кровати Murphy входят три вещи: ножки, ремни матраса и пружины или поршни для подъема и опускания кровати.

Некоторые комплекты фурнитуры для кроватей Murphy могут поставляться с меньшим количеством или дополнительными аксессуарами, но обычно вы можете рассчитывать на то, что эти три элемента включены. Эти комплекты поставляются разными производителями и продавцами в различных размерах, включая двойные, полные, королевские и королевские. Вы можете рассчитывать на то, что заплатите немного больше, если вы увеличите размер кровати.

В дополнение к комплектам оборудования мы разработали это учебное пособие по кровати Murphy, включив в него встроенные розетки с лампами для чтения и портами USB, чтобы воспользоваться преимуществами закрытых розеток.

Прежде чем начать

Приведенные ниже шаги описывают, как построить кровать Мерфи своими руками для размещения полного матраса (54 дюйма на 74 дюйма), а также любые упомянутые материалы и разрезы. Если вы используете другой размер матраса, не забудьте отрегулировать все соответствующим образом.

Кроме того, для этой кровати Мерфи, сделанной своими руками, будет использоваться комплект крепежа для кровати Мерфи, но руководство предназначено для адаптации к вашему конкретному комплекту крепежа. Если вы сомневаетесь, обратитесь к инструкциям производителя вашего комплекта фурнитуры для кровати Murphy и используйте любые предоставленные шаблоны для фурнитуры для ножек и пружин или поршней.

Вопросы безопасности

Крепление настенного шкафа для кровати Мерфи своими руками к стене не является обязательным. Невыполнение этого требования не только создаст значительный риск для безопасности, но и поставит под угрозу функцию кровати Murphy, поскольку она зависит от прочности стены во время открывания и закрывания.

Оборудование/инструменты

• Рулетка
• Карандаш
• Искатель шипов
• Нивелир или лазерный уровень
• Митра пила
• Головоломка
• Брэд гвоздезабивной с гвоздями
• Сверлить
• Сверла
• Железо
• Малярные принадлежности
• Орбитальная шлифовальная машина с наждачной бумагой
• Герметичный пистолет
• Осциллирующий мультитул (опционально)
• Монтировка
• Лестница

Материалы

• Комплект фурнитуры для кровати Мерфи
• Комбинированный удлинитель розетки и лампа для чтения
• 2 сосновые доски 1x8x8 футов
• 3 сосновые доски 2x2x8 футов
• 1 сосновая доска 2x4x8 футов
• 2 сосновые доски 2x4x10 футов
• 2 сосновые доски 1x6x10 футов
• 4 сосновые доски 1x4x10 футов
• 1 3/4″ x 4′ x 8′ лист шлифованной фанеры
• 2 1/4″ x 4′ x 8′ лист шлифованной фанеры
• Листовая шлифованная фанера размером 1 1/2 дюйма x 4 фута x 8 футов
• 3/4-дюймовая приклеиваемая кромка
• Клей для дерева
• 12 стяжных болтов 1/4″ x 3-1/2″
• 12 1/4-дюймовые шайбы крыла
• 2-дюймовые шурупы
• 2 выдвижных ящика
• Малярный герметик
• Малярные принадлежности
• Грунтовка для необработанного дерева
• Интерьерная краска

Как сделать кровать Мерфи своими руками

1. Боковые стороны основания матраса

   Отрежьте две доски 2×2 до 75 дюймов и две доски 1×8 до 75 дюймов.

   Приклейте и прикрутите 2×2 вдоль нижнего края 1×8, предварительно просверлив и установив 2-дюймовые винты через каждые 6 дюймов. Повторить со вторым 1х8 и 2х2.

2. Радиус боковых сторон основания матраса (дополнительно)

   Для некоторых комплектов фурнитуры для кроватей Murphy требуется, чтобы вершины основания матраса имели радиус, позволяющий разместить фурнитуру и движение кровати при ее открытии и закрытии. Если ваш требует этого, используйте предоставленный шаблон и лобзик, чтобы вырезать радиус от каждого верхнего угла сторон.

3. Прикрепите верх и низ

   Поместите собранные стороны на рабочую поверхность 2х2 внизу. Отрежьте две доски 1×6 до 56-1/2 дюймов и поместите их на каждом конце сторон. Склейте соединения и ввинтите 1×6 в концы 1×8 и 2×2, чтобы сформировать коробку.

   Наконечник

   Чтобы было легче спрятать головки шурупов, зенкуйте шурупы, частично просверливая их в древесине сверлом размером чуть больше, чем головка шурупа, или используя специальное сверло с зенковкой.

4. Присоедините среднюю опору

   Отрежьте 2×4 до 75 дюймов и поместите его в середину коробки, протянув сверху вниз, с центром в 28-1/4 дюйма. Вверните доски 1×6 в концы 2×4.

5. Прикрепите опоры для матраса

   Отрежьте восемь досок 1×4 размером 55 дюймов и разместите их на равном расстоянии друг от друга внутри коробки для матраса. Приклейте и прикрутите их к 2х2 и 2х4.

6. Прикрепите ремни матраса

   Прикрепите ремни матраса, если они входят в комплект оборудования, в соответствии с инструкциями производителя.

7. Фурнитура и ножки крепления

   На нижнем конце основания установите ножки, входящие в комплект крепежа, в соответствии с инструкциями производителя. Используйте любые предоставленные шаблоны или размеры для позиционирования.

   Обратите особое внимание на то, должны ли ножки располагаться снаружи или внутри сторон основания. После того, как оборудование установлено, прикрепите ножки.

8. Поворотный механизм крепления

   На верхнем конце основания установите оборудование для поворотного механизма (пружина или поршень), используя любые шаблоны или размеры, предоставленные производителем для размещения.

9. Определение размеров навесного шкафа

   Определите размеры и вырезы вашего навесного шкафа, используя в качестве руководства комплект крепежных деталей. Размеры вашего настенного шкафа будут зависеть от нескольких различных переменных.

   Во-первых, ваш аппаратный комплект будет иметь две спецификации:

   1. Расстояние шарнирного механизма от пола и необходимый зазор находятся между внешней стороной ящика для матраса и внутренней частью навесного шкафа. Расстояние от пола будет определять высоту ваших сторон, так как общая высота шкафа должна соответствовать длине ящика для кровати в закрытом состоянии.
   2. Зазор определяет ширину верхней и нижней плат, чтобы обеспечить место для оборудования.

   Во-вторых, толщина вашего матраса будет определять необходимую глубину вашего шкафа, так как шкаф должен быть достаточно глубоким, чтобы поместиться в закрытом состоянии матраса.

   Используйте все эти размеры, чтобы определить размер вашего настенного шкафа.

   В демонстрационных целях предположим, что требуемая внутренняя высота шкафа составляет 80 дюймов, внутренняя ширина — 60 дюймов, а внутренняя глубина — 13 дюймов. Отрегулируйте эти размеры по мере необходимости.

10. Резка дерева для навесного шкафа

    Используйте настольную пилу или циркулярную пилу с прямой кромкой, чтобы разрезать 3/4-дюймовую фанеру на две части размером 15 на 80 дюймов (стороны). Отрежьте еще один кусок размером 15 дюймов на 61-1/2 дюйма (вверху). Отрежьте четыре 2×4 до 60 дюймов.

11. Прикрепить кромку

    Прикрепите термоклейкую кромку к одной стороне каждого куска фанеры, следуя инструкциям производителя по нанесению и обрезке. На верхней части также обвяжите боковые стороны.

12. Пометить стену

    Отметьте на стене желаемое место для шкафа. Также отметьте расположение каждой шпильки, чтобы ее было легче найти с первого взгляда.

13. Прикрепите настенные опоры

    Предварительно просверлите и прикрепите 2×4 к стене с верхним краем, расположенным на расстоянии 80 дюймов, используя 1/4-дюймовые на 3-1/2-дюймовые болты с шайбами. Прикрепите второй 2х4 к стене у пола. При необходимости отрежьте и снимите плинтус с помощью многофункционального инструмента и плоской монтировки. Прикрепите третий 2×4 с его верхним краем на 33-1/2 дюйма.

14. Крепление боковин шкафа

    Поставьте шкаф стороной вверх, кромкой наружу и привинтите шкафы к концам каждого 2×4. Поместите четвертый 2×4 на пол у внешнего края шкафа и привинтите шкаф к 2×4.

15. Прикрепите верхнюю часть шкафа

    Поместите верхнюю часть шкафа поверх боковых частей краевой частью наружу. Вкрутите верхнюю часть в верхнюю часть боковой части, используя 2-дюймовые шурупы.

16. Отрежьте и прикрепите вертикальные гвоздезабиватели

    Разрежьте доски 2×2 на две части размером 42,75 дюйма и две части размером 18,25 дюйма. Поместите более длинные 2×2 между верхними 2×4 и прижмите их к стенкам шкафа с помощью 2-дюймовых шурупов. Поместите оставшиеся доски под средние 2×4 и у боковых сторон шкафа.

17. Обрезанные детали

    Разрежьте 1/4-дюймовую фанеру на один кусок размером 60 на 48 дюймов. Отрежьте второй кусок размером 60 дюймов на 20 дюймов.

18. Установка встроенной розетки и лампы для чтения (дополнительно)

    Если вы решили установить утопленную розетку и лампу для чтения, чтобы воспользоваться закрытой розеткой, вырежьте отверстие для розетки как минимум на 2 дюйма ниже верхнего края 20-дюймового куска фанеры. Обязательно следуйте инструкциям производителя по измерению и вырезанию отверстия. Если вам нужна лампа для чтения и розетка с каждой стороны, расположите их равномерно по направлению к каждому вертикальному краю 1/4-дюймового куска фанеры.

19. Задние детали крепления

    Нанесите каплю клея на каждую 2×4 и 2×2, затем вставьте фанеру между стенками шкафа и закрепите ее гвоздями. Начните с верхней части, затем поместите нижнюю часть. Нижняя часть намеренно оставлена ​​незакрепленной по нижнему краю, чтобы обеспечить доступ к закрытому выпускному отверстию.

20. Крепежный механизм поворотного механизма

    Используя инструкции изготовителя и предоставленные шаблоны, закрепите оборудование поворотного механизма на боковых сторонах шкафа.

21. Крепление для кровати в настенном шкафу

    Используйте инструкции производителя, чтобы прикрепить поворотный механизм и установить прикроватный ящик в настенный шкаф. Поднимите и опустите кровать, чтобы проверить ее функциональность и отрегулировать, прежде чем двигаться дальше.

22. Вырежьте и прикрепите наружную крышку прикроватного ящика

    Разрежьте 1/2-дюймовую фанеру на две части размером 30 на 76-1/2 дюйма. Когда кровать находится в закрытом положении, приклейте и прибейте детали к передней части ящика для кровати.

23. Вырежьте и прикрепите искусственную дверную накладку

    Разорвите 1/4-дюймовую фанеру на полоски шириной 3 дюйма. Отрежьте четыре полоски длиной 30 дюймов и четыре полоски длиной 70-1/2 дюйма. Приклейте и прибейте полоски по периметру 1/2-дюймовой фанеры, чтобы создать искусственную дверь.

24. Прикрепить дверные ручки

    Чтобы придать внешний вид двери искусственного шкафа, прикрепите дверные ручки, просверлив отверстия и используя предоставленное оборудование. Вам, вероятно, придется опустить кровать, чтобы закрепить гайки на задней стороне. Это также облегчит опускание кровати, обеспечивая надежное место для захвата.

25. Прикрепите верхнюю и нижнюю панели к шкафу

    Отрежьте и прикрепите кусок верхней и нижней планки размером 1×6, чтобы закрыть внутреннюю часть шкафа, когда кровать находится в закрытом положении. Ширина этих отделочных досок будет зависеть от положения вашего поворотного механизма на кровати и шкафу, и вам, возможно, придется выбрать более узкую доску для размещения вашего комплекта.

    Совет

    Чтобы еще больше улучшить «встроенный» вид вашей кровати Murphy, рассмотрите возможность добавления дополнительных молдингов, таких как выступы и плинтуса, в местах, где она соприкасается со стеной и полом.

26. Загрунтовать, зашпаклевать и покрасить все

    Загрунтуйте всю голую древесину, используя грунтовку для голой древесины, нанося и нанося повторно в соответствии с инструкциями производителя. После высыхания загерметизируйте все стыки и швы и заполните все отверстия для гвоздей и шурупов.

    При необходимости вбейте гвозди в древесину с помощью набора гвоздей. Когда герметик высохнет, покрасьте все поверхности краской желаемого цвета.

Другие проекты кроватей Мерфи своими руками

Не существует единого способа построить кровать Мерфи своими руками. Вот другие проекты кроватей Мерфи, которые вы можете попробовать:

• Кровать Мерфи в современном фермерском доме : Эта офисная кровать Мерфи от Katie at Addicted 2 DIY включает в себя книжные шкафы и письменный стол. Вишенкой на торте является шкаф-кровать. В закрытом состоянии он напоминает стенку для хранения вещей, поэтому те, кто не в курсе, никогда не догадаются, что в нем спрятан матрац.
• Кровать Мерфи из ИКЕА : Пол из Renovations and Old Houses построил свою кровать Мерфи своими руками, используя детали из серии ИКЕА ПАКС. Проект включает в себя напольный каркас кровати с пружинным механизмом. В сложенном виде выглядит как обычный шкаф.
• Базовая кровать Мерфи своими руками с использованием комплекта фурнитуры Rockler: Этот проект кровати Мерфи, Дэвида Пиччиуто из «Make Something TV», показывает, как сделать простую кровать Мерфи, используя боковую фурнитуру кровати Мерфи класса люкс от Rockler. В каждый комплект входят инструкции, но если вы сочтете их запутанными, Picciuto включает видео, в котором дается обзор шагов.

33 идеи кровати Murphy для компактного спального места

Как построить двуспальную кровать для хранения

Узнайте, как максимально использовать пространство и порядок, соорудив эту складную кровать размера «queen-size» с подъемной платформой. Подъемная платформа позволяет легко хранить сумки, багаж и многое другое!

Вам нужно немного больше места для хранения и организации вашей жизни? Я почти уверен, что мы все можем поднять руки на этот вопрос. Недавно моя мама сократила штат и построила новый дом. Вместе со своим новым домом она хотела обновить и свою мебель. Она спросила, могу ли я построить новую кровать для ее комнаты для гостей, и я знал, что с уменьшением размеров она также выиграет от небольшого дополнительного места для хранения. Я построил эту кровать размера «queen-size» для нее, используя 9Мои друзья из Rockler любезно прислали оборудование 0061, и результат потрясающий! Однако это не обычная складская кровать. Он может вместить все, от сумок до одеял, даже багаж!

Следите за тем, как я проведу вас по этапам сборки этой кровати, а также поделюсь с вами некоторыми изменениями, которые я внес в нее в процессе. Я собрал ПЛАН ДЛЯ ПЕЧАТИ , в котором есть список материалов, а также пошаговое руководство. В этом руководстве нет инструкций по сборке металлического каркаса кровати, но вы можете найти их в разделе 9.0061 загружаемые инструкции по оборудованию . Даю совет, не обращайте внимания на письменные инструкции к каркасу кровати. Просто взгляните на картинки:)

Видео о том, как сделать складскую кровать

Я знаю, что всем не нравится читать пошаговые инструкции. Чтобы упростить задачу, я подготовил для вас видео, сопровождающее пошаговое руководство по проекту.

Подготовка древесины для сборки кровати

Перед тем, как приступить к сборке кровати, мне нужно было распилить материалы. Чтобы разрезать фанеру на удобные размеры, прежде чем перейти к настольной пиле, я использовал свой Крег Rip-Cut  . Я предварительно просверлил карманные отверстия в больших фанерных панелях с помощью приспособления R3 , а также вырезал пиломатериалы по размерам на торцовочной пиле. Чтобы построить этот проект, я спилил сучковатую ольху, но я набросал чертежи, чтобы использовать размерные пиломатериалы, которые вы можете купить в местном магазине товаров для дома.

Изготовление сервантов и изголовья

После того, как вся древесина была распилена по размеру, пришло время сделать серванты и изголовье. Я использовал столярный клей и 1 1/4 ″ гвозди, чтобы добавить отделку к частям буфета. Далее я перешел к изготовлению изголовья. Я просверлил карманные отверстия 1 1/2″ в горизонтальных частях рамы изголовья, затем прикрепил их к вертикальным стойкам с помощью 2 1/2″ саморезов и столярного клея. После того, как рама была построена, я перешел к креплению лицевой панели. Панель находится на одном уровне с задним краем рамы, поэтому я подложил под панель немного дерева, чтобы поднять ее до этого уровня, а затем прикрепил ее винтами с потайной головкой 1 1/4 дюйма.

Добавление накладки на изножье

Вертикальные накладки на изножье накладываются на накладки боковин. Мне нужно было высушить всю платформу кровати, чтобы точно определить, где будут располагаться вертикальные элементы отделки на изножье. Я прикрепил их столярным клеем и 1 1/4-дюймовыми гвоздями, затем измерил и обрезал их, чтобы они подошли к горизонтальным деталям отделки.

Установка молдинга бухты и заполнение отверстий

Чтобы придать кровати более законченный вид, я решил добавить молдинг бухты на внутренние края отделки. Учитывая, что я использовал сучковатую ольху, а не сосну, я сделал свой собственный погонаж. Если для этого проекта вы используете сосну, вы можете легко найти бруски лепнины в местном магазине товаров для дома.

После того, как все молдинги были добавлены. Я заполнил все отверстия от гвоздей, затем отшлифовал все, чтобы подготовить к окраске.

Как прикрепить верхнюю доску к изголовью и изножью

Я прикрепил 2×3 к верхней части изголовья и изножья, опять же, чтобы добавить больше деталей и размеров в проект. Чтобы прикрепить их, я использовал сверло с зенковкой, чтобы просверлить направляющие отверстия для винтов. Затем я перевернул 2×3 и добавил клей там, где он стыкуется с верхней частью изголовья и изножья. Я зажал его на месте и прикрепил 2 1/2 ″ шурупами, затем заглушил отверстия 1/4 ″ дюбелями, чтобы скрыть винты. Когда клей высохнет, я отпилил концы и отшлифовал их до гладкости.

Краска или морилка?

Для этого проекта я покрасил его в морилку золотистого дуба. Теплые тона красиво смотрятся с узловатой ольхой. Я нанесла три слоя полиуретана, когда пятно высохло. Эта складская кровать также выглядела бы совершенно великолепно, если бы она была окрашена в белый или светло-серый цвет. Возможно даже потертая краска.

Как собрать кровать

Кровать была собрана на месте, поэтому мы отвезли все детали в дом моей мамы. Сначала я собрал раму платформы, прикрепив головку и ножки 1 1/4″ саморезами. Далее я прикрепил центральный разделитель. Чтобы прикрепить шипы к изножью кровати, я использовал столярный клей и 2 1/2 ″ шурупы.

Прикрепите изголовье

Изголовье крепится изнутри подставки. Я прикрепил его винтами 1 1/4″, но для этого отлично подойдут винты 2″.

Крепление подъемного механизма

Чтобы прикрепить подъемный механизм к кровати, я следовал рекомендациям в инструкции по оборудованию . Я использовал оборудование в качестве ориентира, чтобы просверлить направляющие отверстия в шипах. Затем я перевернул шипы и использовал сверло Форстнера диаметром 1 дюйм, чтобы просверлить отверстие глубиной 1/8 дюйма. Я использовал сверло 25/64″, чтобы просверлить отверстия большего размера там, где я просверлил пилотные отверстия. Я вставил тройники, затем прикрепил подъемные механизмы.

Установка подъемного механизма и скоб

Я использовал 1 1/4″ шурупы для дерева, чтобы установить планки на внутреннюю сторону бортов платформы. Шипы устанавливаются заподлицо с верхней частью серванта.

Как модифицировать фурнитуру кровати

Инструкции к самой фурнитуре кровати не очень хороши. Они требуют довольно много догадок, и в итоге нам пришлось немного модифицировать оборудование. Шипы задвигают подъемные механизмы слишком далеко, чтобы они не совпадали с отверстиями в металлическом каркасе кровати. Мы побежали в Home Depot и купили перфорированную угловую скобу, которую мы прикрепили к каждому подъемному рычагу.

Угловая распорка крепится к каркасу кровати, поэтому мы использовали отверстия в распорке в качестве ориентира для сверления отверстий в каркасе кровати с помощью сверла 25/64″. Фурнитура поставляется с гайками и болтами для крепления каркаса кровати к подъемному механизму.
