РЕМОНТ ПАЯЛЬНИКА

04.03.201905.03.2023 от admin

   Фетишизмом грешат многие. Предмет обожания у каждого свой. Рискну предположить, что у радиолюбителей это чаще всего паяльник. Вот и у меня был такой, пока не надумал сделать улучшение – в разрыв провода поставил диод и к нему тумблер. Ну, эту рационализацию знают все и уже давно. Удобно, понравилось. Вот только паяльник сгорел. Уже через месяц. Понятно, что совпадение. Отремонтировал – скрепил (обжал) концы в месте перегорания кусочком медной пластинки. А через месяц опять. Вторая пластинка в нагревательном элементе не поместилась. Прошёл год. И вот извлекая с платы импортного телевизора импульсный блок питания, сообразил, как можно дать вторую жизнь верному напарнику – если нет достаточной длины целой нихромовой проволоки (а где её взять диаметром 0,08 мм?) для намотки нагревательного элемента на напряжение 220V, то это можно сделать на меньшее напряжение, например 110V, из имеющихся «обрывков» (нихрома ведь надо меньше).

   Для начала произвёл замеры и расчёты. Замерил сопротивление имеющегося целого куска нихрома – 367 Ом. Выходное напряжение блока питания, взял величину в 110V, разделил на 367 Ом и получил величину необходимого тока – 0,3 А, умножив которую на 110V узнал расчётную возможную мощность паяльника – 33W. Вполне достаточно. Имеющуюся оправку с намотанным поверх диэлектриком (слюдой) поместил в патрон ручной дрели, примотал нихром одним концом к проволочке- проводнику, а второй намотал на импровизированную бобинку, прикрепил для веса прищепки.

   Далее пошёл процесс намотки. Количество попыток не лимитировано – пока не получиться.

   Это не идеал, но… тут главное чтобы витки не касались друг друга. Второй конец нихрома ко второй проволочке – проводнику. Поверх нихрома опять диэлектрик, конечно надо слюду, но не было — на фото асбестовый шнур.

   Проводники (проволочки) изгибаются в нужном направлении, дальний прижимается к асбесту. Контакт между проводниками — проволочками должен быть ИСКЛЮЧЁН. Поверх опять диэлектрик – слюда.

   Затем всё просто: продеваем провод, идущий от вилки через ручку паяльника и кожух, и соединяем его жилы при помощи скрутки с проводниками, контактирующими с нихромом, предварительно надев на последние изоляторы, которые на них и были до разборки. Вставляем всё в кожух.

   Кожух в ручку. Жало внутрь оправки нагревательного элемента.

   Теперь обязательно «прозвонить» штыри сетевой вилки относительно кожуха и жала паяльника! КОНТАКТА БЫТЬ НЕ ДОЛЖНО.

   «Ходовые» испытания прошли успешно. То, что включать этот паяльник теперь в розетку с 220 вольтами не стоит, конечно же, понятно всем. А плавная регулировка температуры, при необходимости, собирается по этой схеме. С пожеланием успеха, Babay. Россия, Барнаул.

Originally posted 2019-03-04 10:32:27. Republished by Blog Post Promoter

как отремонтировать паяльник своими руками



Содержание

• 1 Конструкция
• 2 Функционирование
• 3 Мощность
• 4 Напряжение
• 5 Виды
  • 5. 1 Нихромовые
  • 5.2 Керамические
  • 5.3 Индукционные
  • 5.4 Импульсные
• 6 Условия эксплуатации
• 7 Причины повреждений
• 8 Как отремонтировать
  • 8.1 Замена нагревателя на новый
  • 8.2 Замена нагревателя на резистор
• 9 Видео

Электрическим паяльником является ручной нагревательный прибор для фиксирования деталей из металла с помощью припоя – сплава, разогретого до жидкого состояния и имеющего температуру плавления ниже, чем у скрепляемых заготовок.

Ремонт паяльника

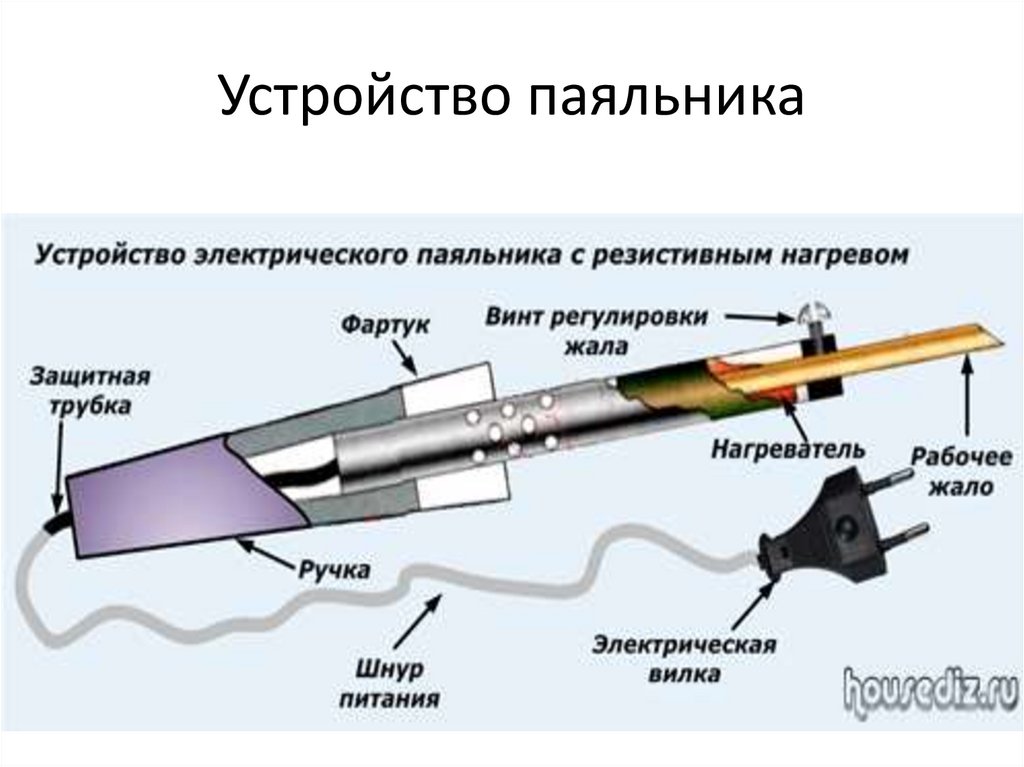

Конструкция

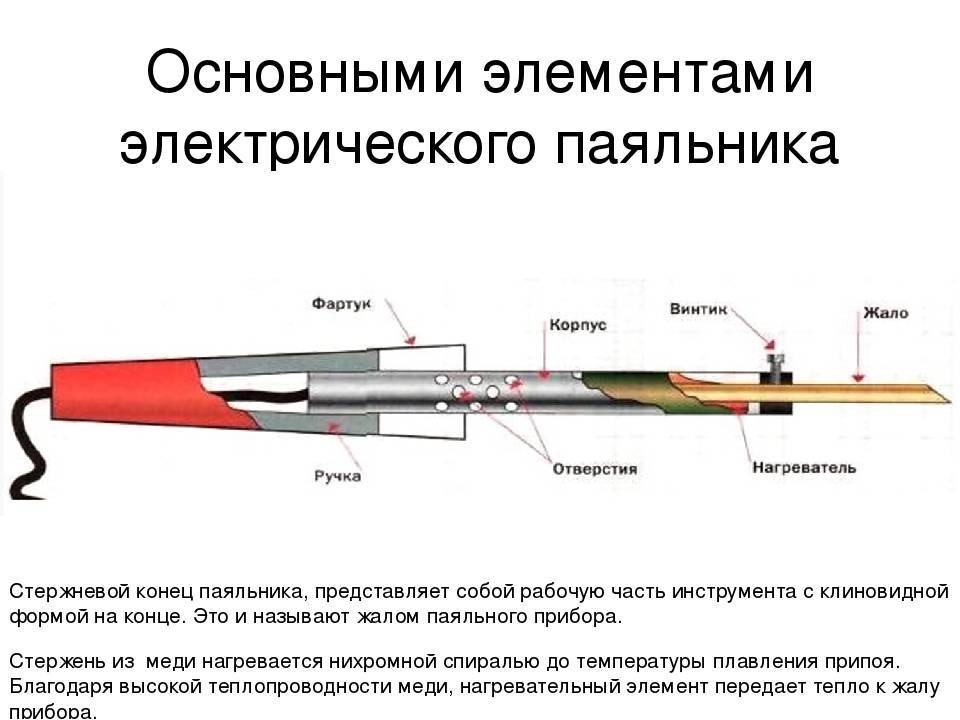

Эксплуатация электропаяльников предусматривает знание их конструкций, чтобы в любой неожиданный момент быстро выявить повреждение и отремонтировать прибор. Он состоит из:

• медного стержня, обернутого в изолирующий материал и помещенного в стальную трубку;
• нагревателя;
• жала для непосредственного соединения металлических частей припоем;
• ручки-держателя;
• шнура с вилкой.

Стержень из меди является эффективным проводником тепла от нагревателя (нихромовой спирали) к жалу. Спираль накручена на стальную трубку, которая обернута слюдой или стеклотканью. Далее нихромовая обмотка закрывается изолятором (лучше всего асбестом), что предотвращает от теплопотерь и короткого замыкания.

Спираль нагревательная нихромовая

Для уменьшения нагрева в зоне скрепления с проводниками электрошнура концы спирали согнуты пополам, и место контакта дополнено обжимающей алюминиевой пластиной. Электроизоляция обеспечена надетыми в месте скрутки изоляционными трубками.

Стержень и нагреватель размещают в корпусе паяльника, на который насаживают деревянную или термопластиковую ручку с внутренним каналом для сетевого шнура.

Функционирование

Общие сведения об источниках света для прожекторов

Принцип работы паяльного инструмента базируется на преобразовании электрической энергии в тепловую, которая через нагрев спирали и стержня раскаляет жало. Температура в зоне пайки достигает 400-4500С. Получившаяся вязко-жидкая смесь проникает в полости и неровности между деталями. После остывания металлы будут надежно соединены.

Дополнительная информация.

В электросхеме обычно присутствует преобразователь переменного сетевого тока в постоянный.

Мощность

Подключение счетчика через трансформаторы тока

Рабочая мощность паяльника выбирается от 12 до 3000 Вт и определяет его технические возможности. Пайка мелких деталей выполняется прибором на 12 Вт. Это условие необходимо выполнять, так как мощному паяльнику из-за размеров жала будут недоступны места контактов крошечных радиоэлементов. Кроме того, большая мощность прибора вызывает недопустимый перегрев деталей схемы.

Паяльник 12 Вт

Для мощных радиодеталей, толстых проводов и небольших элементов требуются паяльники 40 и 60 Вт. Если выполняются работы на крупном оборудовании, то инструмент для пайки подбирается на 100 Вт и выше. При недостаточной мощности устройства пайка будет непрочной и с большим количеством пустот.

Напряжение

Схема реверсивного пускателя

Для соблюдения техники безопасности паяльник подбирается по сетевому напряжению от 12 до 220 В (всего 5 значений). Так, работы в легковом транспорте можно проводить паяльным инструментом на 12 В, грузовом – 24, воздушном – 27, во влажном помещении с обязательным заземлением электрооборудования – 36 В.

Инструмент на 12 В непросто переделать на 220 В – придется наматывать тонкую спираль большим количеством слоев, создающих определенные неудобства в работе с мелкими деталями.

Обратите внимание! При соответствии мощности сети и паяльника можно работать от переменного и постоянного напряжения. Такая возможность обусловлена нихромовым материалом нагревателя.

В основном напряжение в паяльных приборах составляет 220 В. Чтобы в помещениях высокой влажности или запыленности не допустить поражение током, используют напряжение инструментов не более 42 В.

Виды

Самые популярные виды паяльников можно классифицировать по двум категориям: особенностям нагрева и типам конструкции.

По принципу нагрева выделяют паяльные приборы:

• нихромовые;
• керамические;
• индукционные;
• импульсные.

Нихромовые

Наиболее распространенное устройство паяльника – со спиральным нагревателем из нихрома, через который может проходить постоянный сетевой ток или переменный от сети и трансформатора. Такой инструмент – доступный по цене, ударопрочный. Подходит для нечастого использования.

Керамические

В паяльнике этого типа нагревателем является стержень из керамики, по которому проходит тепловая энергия от контактов под напряжением. Из достоинств отмечены: долгий срок службы при правильной эксплуатации, достаточно быстрое нагревание, наличие системы управления температурой и мощностью, компактность.

Керамический паяльник

Недостатками можно назвать: хрупкость керамического стержня, использование только родного жала, высокую стоимость, риск приобретения нихромовой подделки.

Индукционные

Катушка индуктора как главная рабочая деталь паяльника создает магнитное поле и разогревает сердечник. Тепло передается наконечнику, температура которого поддерживается, благодаря ферромагнитному покрытию.

Для каждого металла и детали требуется свой нагрев, поэтому жало нужно подбирать индивидуально.

Импульсные

В схеме импульсного паяльника присутствуют: частотный преобразователь, трансформатор высокой частоты и жало. Электрический импульс возникает с ростом частоты сетевого напряжения, которое через кратчайшее время снижается до необходимого значения.

Жало присоединяется с помощью зажимов (токосъемников) к вторичной трансформаторной обмотке. Благодаря этому, при нажатии и удержании пусковой кнопки конечная часть инструмента мгновенно разогревается.

Импульсный паяльник

Паяльники данного вида устроены для непродолжительной пайки деталей различных размеров.

По конструкционным различиям паяльные приборы делятся на:

• стержневые – ручка-держатель переходит в прямой стержень с жалом;
• пистолетного типа – рукоятка и металлическая часть перпендикулярны друг другу;
• паяльные станции – сложные устройства со встроенным электронным блоком регулировки, по технологии эксплуатации делятся на инфракрасные, термовоздушные, цифровые.

Существуют модели паяльников для детского технического моделирования – маломощные с деревянной ручкой. Компактные USB-устройства работают от автомобильного прикуривателя, а молотковые паяльники оснащены толстым жалом для крупных деталей. Аккумуляторные и газовые инструменты являются автономными приборами и работают от аккумулятора и газового баллончика, соответственно.

Инструменты для пайки могут иметь жала различной конфигурации (клиновидные, конусообразные, с фаской, игольчатые), изготовленные из меди или дополнительно с никелевым покрытием. Ручка изготавливается из материала с малой теплопроводностью: дерева, эбонита, текстолита.

Обратите внимание! Перед работой необходимо ознакомиться с правилами эксплуатации и ремонта паяльника.

Условия эксплуатации

Ремонт паяльника вряд ли потребуется, если соблюдать необходимые правила эксплуатации:

• обеспечить на рабочем месте технику безопасности, согласно инструкции изделия;
• учитывать величину сетевого напряжения;
• в помещениях высокой влажности использовать устройство на 36 В (не более), предварительно его заземлив;
• нагреватель и шнур в процессе работы должны находиться без влияния механических нагрузок;
• не задевать шнур раскаленным наконечником;
• не перегревать спираль паяльника;
• выбирать режим разогрева регулятором мощности.

Важно! Правильный подбор параметров мощности не дает гарантию качества пайки.

Причины повреждений

Наиболее часто встречаются следующие причины выхода из строя паяльного инструмента:

• повреждение вилки, шнура;
• сбой в работе сети;
• нарушение рабочих контактов;
• поломка нагревателя.

Как отремонтировать

Чтобы внезапное повреждение инструмента не причинило неудобств, каждый специалист или радиолюбитель должен уверенно владеть паяльником и уметь его починить, тем более что это несложно. Необходимо наличие обычного ампервольтметра, который диагностирует вид неисправности.

Ампервольтметр бытовой

Замена нагревателя на новый

В случае потери работоспособности нагревательного элемента нужно сделать следующее:

• определить сопротивление обмотки по мощности прибора и напряжению сети;
• подобрать диаметр нихромовой проволоки по сопротивлению на 1 метр;
• намотать спираль, укладывая витки без зазоров, между рядами помещают слой слюды;
• с целью удержания тепла и недопущения короткого замыкания обмотку покрывают стеклотканью, вместо которой можно использовать слюду или асбест; последний имеет преимущество создания необходимой формы и приобретения прочности после высыхания.

Обратите внимание! Наложив асбестовый изоляционный слой, нужно дождаться его высыхания и только тогда включить прибор в сеть.

Замена нагревателя на резистор

Вместо элемента нагрева можно с успехом воспользоваться резистором ПЭВ-10. Для ремонта паяльника своими руками потребуются пассатижи, хорошо поточенный нож, асбестовая нить. Чтобы заменить нагреватель, необходимо:

• разобрать инструмент для пайки;
• удалить отработавший нагреватель;
• поместить резистор на освободившееся место;
• счистить с электрошнура 1,5 см изоляционного покрытия, подвести провода питания к резистору через канал держателя; следить, чтобы уложенные провода не прикасались к корпусу; выводы заизолировать нитью асбестовой;
• собрать инструмент и убедиться в его работоспособности.

Если поврежден сетевой шнур, то его следует заменить. Вышедшая из строя вилка электрошнура также подлежит замене. При этом отрезают сломанную вилку (обычно целиковую) и вместо нее устанавливают разборную.

Легко устраняется нарушенный контакт нагревателя с сетевым шнуром. Для этого нужно разобрать паяльник и восстановить соединение контактов.

При бережной работе с паяльником он долго не будет требовать ремонта. Если все-таки повреждение случилось, устранить его довольно просто: нужно знать схему устройства (она элементарная), основные правила электротехники и безопасности.

Видео

Как пользоваться паяльником? Пособие для начинающих

Пайка — полезный навык: вы можете быстро починить что-то по дому вместо того, чтобы звонить мастеру на все руки и выкладывать деньги. Для пайки двух компонентов вам необходимо знать, как пользоваться паяльником, некоторые методы очистки и обслуживания и т. д.

В этом руководстве вы узнаете, что такое пайка, что вам понадобится, меры безопасности, методы очистки и обслуживания.

Схема

Как паять? (Смотреть видео)

Введение в пайку

Пайка — это процесс, посредством которого два или более компонентов могут быть соединены вместе путем расплавления кусочка металла, называемого наполнителем или припоем, в месте соединения. Когда расплавленный припой остывает, он затвердевает и действует как клей, соединяющий компоненты вместе.

Что можно паять?

Техника пайки была изобретена для соединения металлов. Благородные металлы, такие как золото, серебро, олово и т. д., обеспечивают более прочную пайку по сравнению с другими металлами из-за их низкой реакционной способности и высоких температур плавления. Однако благородные металлы дороги, и поэтому наиболее часто используемый припой представляет собой сплав, состоящий из 60% олова и 40% свинца.

Наиболее трудными для пайки металлами являются алюминий, высоколегированные и нержавеющие стали, титан и магний. Эти металлы можно паять с некоторым предварительным покрытием и предварительным лужением.

Пайка обычно используется в электронной промышленности для соединения проводов, ремонта разорванных цепей, ремонта радиоприемников, телевизоров, антенн и т. д. Однако пайка также может использоваться для соединения сантехники, компонентов холодильного оборудования и даже ювелирных изделий!

Зачем паять?

Пайка — это метод соединения двух компонентов. Лучше клеить или лучше припаять? Узнайте со следующими преимуществами.

• Низкое тепловое воздействие: Припой часто имеет более низкую температуру плавления, чем другие компоненты, и, следовательно, не подвергается воздействию тепла.
• Как постоянные, так и временные соединения: После затвердевания припоя образуется очень прочное соединение, которое невозможно разрушить. Однако его можно выпаять без ущерба для других компонентов. Временные и постоянные швы в одном!
• Соединение различных материалов: Пайка может использоваться для соединения различных металлов, если припой имеет более низкую температуру плавления.
• Быстро сделай сам: Пайке легко научиться, и каждый может быстро освоить ее. Более того, это очень быстрый метод соединения вещей, который отлично подходит для проектов «сделай сам».

Какие инструменты вам нужны?

Ниже приведен простой список вещей, которые вам понадобятся для пайки.

• Паяльник
• Припой
• Паяльное жало
• Паяльная станция
• Подставка для пайки
• Чистящая подушка
• Защитные очки

Меры предосторожности

Пайка связана с использованием экстремальных температур и токсичных веществ. Следовательно, безопасность должна быть приоритетом во время процесса пайки. Вот некоторые меры предосторожности, о которых следует помнить.

• Прочтите все инструкции и руководства к используемому оборудованию
• Убедитесь, что вы находитесь в хорошо проветриваемом помещении
• Используйте защитные очки, чтобы пары не попали в глаза
• Не вдыхайте пары. При необходимости используйте устройство для удаления дыма
.
• Мойте руки после того, как закончите
• Безопасное хранение оборудования

Как пользоваться паяльником?

Перед пайкой

Теперь, когда вы знаете основы пайки, вот некоторые вещи, которые вам нужно знать перед пайкой.

Первое, что вам нужно проверить, это правильно ли вы выбрали наконечник для работы. Вот руководство по выбору правильного жала паяльника. Следующее, что нужно проверить, это чистота наконечника.

Многие металлы реагируют с кислородом и образуют слой окисления. Окислительный слой на наконечнике паяльника снижает эффективность теплопередачи.

Чтобы очистить это, вам нужно будет потереть его о чистящую подушечку. Если он очень сильно окислился, возможно, вам придется применить реактиватор наконечника. Если после очистки или повторной активации наконечник выглядит блестящим, то можно сделать следующий шаг – лужение.

Для «лужения» наконечника его необходимо покрыть слоем припоя. Это предотвращает окисление и улучшает теплопередачу. Лужение жала непосредственно перед и после пайки; Вы также должны залуживать наконечник после каждых двух паяных соединений. Это поможет сохранить долговечность наконечника.

Пошаговая инструкция по пайке

1. Определите правильную температуру для вашего проекта, которая зависит от материалов, которые вы паяете, и используемого припоя. Как правило, выбирайте самую низкую температуру, чтобы выполнить работу.
2. Как только утюг нагреется до выбранной температуры, держите кусок припоя в одной руке, а паяльник в другой.
3. На секунду поднесите горячий утюг к месту, где соединяются оба компонента. Обратите внимание, что вам нужно просто немного нагреть металлы.
4. Теперь прикоснитесь припоем к нагретым компонентам. Припой расплавится и заполнит зазор между двумя компонентами. Количество необходимого припоя варьируется от проекта к проекту (или от компонента к компоненту). Если вы новичок, потренируйтесь на обрезках электронных компонентов, прежде чем начинать свой проект.
5. Дайте припою остыть. Хорошее соединение будет однородным и прочным. Не должно быть никаких зазоров или больших капель припоя. Если есть пробелы, вам нужно будет заполнить еще немного припоя. Если есть капли, вы должны удалить припой, чтобы восстановить соединение.

Демонтаж

Возможно, вам потребуется депайка для фиксации некоторых видов соединений. Или, возможно, вы случайно нанесли слишком много припоя! Не волнуйтесь, вам просто нужно снова нагреть утюг до необходимой температуры и расплавить припой. Вы можете использовать отсос для припоя, который выглядит как шприц, чтобы отсосать лишний припой. Еще одно устройство, которое вы можете использовать, — это демонтажная оплетка.

Завершение работ

После того, как вы закончите ремонт, вам нужно убрать и убрать оборудование. Все, что вам нужно сделать, это использовать ткань или металлическую вату, чтобы очистить и залудить наконечник, как упоминалось ранее. Храните его в герметичном контейнере. Точно так же храните паяльник в герметичном контейнере, чтобы предотвратить окисление и увеличить срок службы паяльника.

Надеемся, вам понравился этот контент. Оставайтесь с нами, чтобы получить больше советов по проектам в области электроники!

Как сделать паяльник без нихромовой проволоки? — ElectronicsHacks

Вы когда-нибудь ломали свой паяльник, ремонтируя что-то? Возможно, вы собирались что-то починить, когда обнаружили, что ваш паяльник поврежден. Особенно неудобно, когда работаешь над срочным ремонтом или работаешь допоздна, так как магазины закрыты.

Вы даже можете использовать для ремонта сломанный паяльник на 5 В.

Все, что вам нужно, это нихромовая проволока, разъем и несколько других инструментов, которые наверняка завалялись у вас дома.

Это руководство покажет вам, как сделать паяльник без нихромовой проволоки, чтобы вы могли продолжать ремонт без перерыва.

В этом блоге специалисты по пайке покажут вам, как сделать паяльник без нихромовой проволоки. Нихромовая проволока часто используется в конструкции паяльника, но ее трудно найти и она дорогая. В этом уроке мы покажем вам, как использовать старую лампочку вместо нихромовой проволоки. Это отличный проект для всех, кто хочет больше узнать об электронике и металлообработке!

Что такое паяльник?

Паяльник — это ручной инструмент, используемый для сварки и работы с электроникой.

Подает тепло для плавления припоя, чтобы он мог затекать в соединение между двумя заготовками.

Типичный паяльник состоит из нагретого металлического наконечника и изолированной ручки. Наконечник изготовлен из меди, латуни или других металлов и покрыт тонким слоем припоя. Ручка обычно изготавливается из пластика или резины [1].

Наиболее важной частью паяльника является нагревательный элемент, который обычно изготавливается из нихромовой проволоки. Нихромовая проволока представляет собой сплав никеля и хрома и обладает очень хорошими свойствами электрического сопротивления. Это делает его идеальным для использования в электротехнике, где присутствуют высокие температуры.

Паяльник подключается к источнику питания, например, аккумулятору или сетевому напряжению, и нагревается жало до необходимой температуры путем пропускания электрического тока через нихромовую проволоку. Когда наконечник достаточно нагреется, его можно использовать для расплавления припоя и соединения двух кусков металла вместе.

Паяльники бывают разных размеров и форм, и они могут быть снабжены различными наконечниками для различных применений. Некоторые паяльники даже имеют сменные жала, поэтому их можно использовать для различных целей.

Существует много разных способов изготовления паяльника, но один из самых распространенных — это использование нихромовой проволоки. Нихромовая проволока представляет собой сплав никеля и хрома и обладает очень хорошими свойствами электрического сопротивления. Это делает его идеальным для использования в электротехнике, где присутствуют высокие температуры.

Вещи, которые понадобятся для изготовления паяльника без нихромовой проволоки:

1) Шприцы

Вам понадобятся два типа шприцев, один побольше и один поменьше. Шприц большего размера будет использоваться для расплавления припоя, а шприц меньшего размера — для нанесения припоя на соединение.

Паяльник без нихромовой проволоки мало чем отличается от обычного паяльника. Основное отличие в том, что вы не сможете использовать нихромовую проволоку для нагрева припоя. Вместо этого вам нужно будет использовать шприц, чтобы расплавить припой.

2) Переключатель

Вам понадобится переключатель, чтобы включать и выключать паяльник. Можно использовать простой тумблер, а можно использовать более сложный переключатель со встроенным регулятором температуры.

Переключатель используется для управления подачей электричества к паяльнику. Если вы используете тумблер, вам нужно будет припаять провода к переключателю, прежде чем вы сможете его использовать. Если вы используете более сложный переключатель, вам нужно будет следовать инструкциям, прилагаемым к переключателю.

3) Деревянная деталь

Вам понадобится небольшая деревянная деталь, чтобы прикрепить к ней шприц. Вырежьте маленькое отверстие в середине дерева, достаточно большое, чтобы в него входил шприц.

4) Несколько проводов

Вам понадобится несколько проводов для подключения переключателя к шприцу.

Если у вас нет нихромовой проволоки, не беспокойтесь — есть другие материалы, которые вы можете использовать в качестве замены.

Например, вместо нихромовой проволоки можно использовать тонкую медную проволоку или даже алюминиевую фольгу. Просто убедитесь, что выбранный вами материал имеет высокое сопротивление, чтобы он не перегревался и не повредил ваш паяльник.

5) Клеевой пистолет

Вам понадобится клеевой пистолет, чтобы прикрепить деревянную деталь к шприцу. Прежде чем продолжить, убедитесь, что клеевой пистолет отключен от сети и остыл. Прикрепите деревянную деталь к задней части поршня шприца. Дайте клею полностью высохнуть, прежде чем переходить к следующему шагу.

6) Плоскогубцы

Вам понадобятся плоскогубцы, чтобы сгибать провода. Убедитесь, что вы не перегреваете провода, иначе они сломаются.

7) 12-вольтовая батарея

Для питания паяльника вам понадобится 12-вольтовая батарея. Это может быть 12-вольтовая батарея любого типа, включая автомобильную или морскую батарею.

Если у вас нет 12-вольтовой батареи, вы можете использовать две батареи AA последовательно, чтобы создать 12-вольтовый источник питания. Для этого просто соедините положительную клемму одной батарейки AA с отрицательной клеммой другой батарейки AA. Это создаст 12-вольтовый источник питания.

Шаги по изготовлению паяльника без нихромовой проволоки:

Вы можете приклеить иглы шприца к деревянной части с помощью клеевого пистолета сбоку. Убедитесь, что они запечатаны должным образом!

Еще одно предостережение: будьте осторожны при работе со шприцами [2]:

• Последним шагом является подключение одного конца проводов к иглам, а другого к батарее. Вы можете прикрепить выключатель к проводу с помощью клея и установить его на деревянную деталь;
• Иглы можно согнуть плоскогубцами, чтобы облегчить работу. Было бы неплохо, если бы можно было несколько соединить иглы;

• Теперь вы должны подключить другой конец провода к батарее. Здесь будет использоваться 12-вольтовая батарея;
• Включите паяльник и нажмите переключатель – готово! Вы можете заметить, что паяльник начинает работать. Теперь вы можете попробовать и узнать, работает ли это для вас;

Ваш паяльник без нихромовой проволоки готов к работе! Просто включите его и начните паять. Помните, будьте осторожны, чтобы не перегреть припой и не повредить паяльник . Если вы это сделаете, вам, возможно, придется начать все сначала.

Теперь, когда вы знаете, как сделать паяльник без нихромовой проволоки, вы можете использовать его для всех своих нужд в пайке. Просто внимательно следуйте инструкциям и всегда соблюдайте осторожность при работе с горячим припоем.

Советы пользователям:

• Во-первых, вам нужно выбрать материал, который может выдерживать высокие температуры;
• Во-вторых, вам нужно найти способ равномерно нагреть материал;
• И в-третьих, вам нужно быть осторожным, чтобы не перегреть материал и не вызвать его возгорание;
• Наконец, обязательно следите за температурой материала. Если становится слишком жарко, выключите источник тепла и дайте ему остыть, прежде чем продолжить;

Зная эти советы, вы без проблем сможете сделать паяльник без нихромовой проволоки.

Что такое электронная техника?

Часто задаваемые вопросы

Что можно использовать вместо нихромовой проволоки?

Одним из самых популярных материалов для изготовления паяльника является медь. Медь является отличным проводником тепла, а значит, нагревается быстро и равномерно. Это также относительно недорого, что делает его хорошим выбором для людей с ограниченным бюджетом [3].

Другим материалом, который вы можете рассмотреть, является алюминий. Алюминий также является хорошим проводником тепла и с меньшей вероятностью воспламенится, чем медь. Однако важно отметить, что алюминий плавится при более низкой температуре, чем медь, поэтому вам нужно быть осторожным, чтобы не перегреть его.

Независимо от того, какой материал вы выберете, самое главное – найти способ его равномерного нагрева. В противном случае вы рискуете вызвать возгорание или неравномерное расплавление материала. Один из способов сделать это — использовать электрическую плиту или плиту.

Другой вариант — использовать бутановую горелку. Если вы используете факел, следите за тем, чтобы пламя не оставалось на одном месте слишком долго.

Как паять паяльником без проволоки?

Если у вас нет нихромовой проволоки, вы все равно можете сделать паяльник. Все, что вам нужно, это медная проволока и несколько инструментов. Приложив немного усилий, вы сможете создать паяльник, который будет работать так же хорошо, как и паяльник с нихромовой проволокой. Вот как:

• Во-первых, собрать материалы . Вам понадобится медная проволока, обжимной инструмент и источник тепла. Вы можете использовать старый паяльник в качестве источника тепла, но вы также можете использовать свечу или зажигалку;
• Далее, используйте обжимной инструмент, чтобы прикрепить медный провод к наконечнику паяльника . Убедитесь, что соединение плотное, чтобы между двумя материалами был хороший контакт.
• Теперь нагрейте провод. Для того, чтобы проволока достигла температуры пайки 9, может потребоваться около 30 секунд.0031 . Когда он достаточно нагреется, можно приступать к пайке;

Если у вас нет нихромовой проволоки, не беспокойтесь — вы все равно можете сделать отличный паяльник и без нее. Приложив немного усилий, вы сможете создать совершенно функциональный паяльник, который будет работать так же хорошо, как паяльник с нихромовой проволокой. Так что давай, попробуй! Вы можете быть удивлены тем, насколько хорошо это работает.

Что можно использовать, если у меня нет паяльника?

Все, что может нагреть металл до температуры плавления вашего припоя (от 400°F/200°C до 700°F/370°C) можно использовать. Наиболее эффективны зажигалки, работающие на бутане. Также можно использовать свечи, масляные лампы, спиртовые горелки и даже открытые костры [4].

Если вы используете что-то вроде зажигалки, первое, что вам нужно сделать, это найти способ держать металл. Вы можете использовать что угодно, от зажимов типа «крокодил» до прищепок. После того, как вы нашли что-то, что работает, закрепите его на куске металла, который собираетесь паять.

Теперь пришло время нагреть металл. Поднесите пламя зажигалки к стыку двух металлических частей и подождите, пока припой расплавится. Это займет всего несколько секунд. Если это займет больше времени, включите огонь.

Когда припой расплавится, вы можете убрать пламя и дать соединению остыть.

Если вы работаете с чувствительной электроникой, будьте осторожны, чтобы не перегреть компоненты. Это может повредить их и привести к тому, что они перестанут работать. Если возможно, найдите радиатор, чтобы прикрепить его к компоненту, прежде чем начинать пайку. Это поможет рассеять тепло и защитить ваши электронные детали.

Где дома найти нихромовую проволоку?

Ни соленая вода, ни электричество на провода не действовали. Он также весьма полезен в качестве нагревательного элемента. Как следствие, он находит широкое применение в коммерческих товарах и бытовых инструментах. Катушки из нихромовой проволоки используются, среди прочего, в фенах, печах, накопительных нагревателях и тостерах.

Нихромовую проволоку можно найти в любом хозяйственном магазине или даже в некоторых интернет-магазинах. Однако, прежде чем купить нихромовую проволоку, обязательно проверьте качество проволоки. Там много поддельных проводов, поэтому важно быть осторожным.

Когда у вас есть нихромовая проволока, следующим шагом будет создание катушки.

Для этого вам понадобится дрель и кусок картона:

• Сначала просверлите отверстие в центре картона с помощью дрели;
• Затем наматывайте нихромовую проволоку на отверстие, пока не получится катушка примерно из 20 витков;
• Когда закончите, отрежьте лишний провод и заклейте конец катушки скотчем;

Вы можете найти старый электрический нагревательный элемент или кусок нихромовой проволоки на свалке или в барахолке. Если у вас есть доступ к сварщику, вы можете сделать свой собственный нагревательный элемент из куска металлолома.

Если вы не можете найти нихромовую проволоку, есть другие способы нагреть металлы, чтобы они сплавились. Вы можете использовать пропановую горелку, спиртовку, бутановую зажигалку или даже свечу. Просто убедитесь, что то, что вы используете, не нагревается слишком сильно и не расплавляет металлы, которые вы пытаетесь соединить.

Можно ли паять суперклеем?

Изолирующий эффект может быть получен при сочетании эпоксидной смолы, полиэфирной смолы и цианоакрилатного клея (суперклея). Некоторые люди используют его для дополнительного сцепления с проволочными досками. Он не действует как припой — он просто предотвращает разъединение соединения, потому что не обеспечивает электрическое соединение . Пластиковая лента может служить изолятором [5].

Можно ли использовать скрепку в качестве припоя?

Ответ и да и нет. Если вы новичок в пайке или вам просто нужно быстро отремонтировать, то скрепку можно использовать в качестве аварийного припоя.

Все, что вам нужно, это зажигалка и плоскогубцы [6]:

• Сначала выпрямите скрепку, чтобы она была ровной и ровной . Затем используйте плоскогубцы, чтобы скрутить один конец скрепки вокруг другого, пока он не затянется — это будет вашей ручкой;
• Далее, нагрейте скрученный конец скрепки зажигалкой, пока он не раскалится докрасна – это может занять от 30 секунд до минуты;
• Когда он достаточно нагреется, прикоснитесь им к кускам металла, которые вы хотите соединить, и удерживайте в течение нескольких секунд, пока металл не расплавится и не соединится вместе ;

И все! Вы успешно спаяли без использования припоя или паяльника. Конечно, этот метод не идеален для каждой ремонтной работы, но в крайнем случае он поможет.

Что можно использовать в качестве припоя?

Припойная проволока обычно изготавливается из олова и свинца, но также доступны бессвинцовые варианты.

Наиболее распространенный диаметр составляет 0,031 дюйма (0,79 мм), хотя он может варьироваться от 0,020 дюйма (0,51 мм) до 0,125 дюйма (0,32 см) [7].

Если у вас нет проволочного припоя, вы можете использовать вместо него грифель карандаша. Грифель для карандашей изготовлен из графита, температура плавления которого аналогична температуре плавления сплавов олова и свинца. Просто убедитесь, что вы используете тонкий карандаш, чтобы грифель был достаточно тонким, чтобы с ним можно было работать.

Можно ли использовать оловянную фольгу для пайки?

Для пайки можно использовать оловянную фольгу, но это не лучший выбор. Оловянная фольга является хорошим проводником тепла, но не обладает такой прочностью, как нихромовая проволока. Это означает, что ваш паяльник с большей вероятностью сломается, если вы будете использовать оловянную фольгу.

Другим недостатком использования оловянной фольги является то, что она не служит так же долго, как нихромовая проволока. Вам придется заменять оловянную фольгу гораздо чаще, чем замену нихромовой проволоки.

В целом, лучше не использовать оловянную фольгу для пайки . Если вам необходимо его использовать, убедитесь, что вы приобрели оловянную фольгу самого высокого качества, которую только сможете найти, и будьте очень осторожны с паяльником.

Полезное видео: Как сделать паяльник без нихромовой проволоки

Каталожные номера:

1. https://www.aboutmechanics.com/what-is-a-soldering-iron.htm
2. https://handtoolsforfun .com/как сделать-паяльник без нихромовой проволоки/
3. https://electronics.stackexchange.com/questions/138334/hot-wire-cutter-can-i-use-copper-wire
4. https://www.
