Ремонт механизма книжка дивана своими руками: Ремонт механизма дивана книжка своими руками

книжка, аккордеон, клик-кляк своими руками

Ремонт механизма дивана может потребоваться, если произойдет поломка. Когда изделие издает скрип, перекашивается при раскладывании, необходимо провести восстановительные работы.

Содержание

Виды и типы механизмов дивана

Мебельная отрасль выпускает изделия, в которых установлены разные типы и виды механизмов трансформации диванов. К самым распространенным из них относятся следующие:

1. «Аккордеон». Позволяет раскладывать мебель в 3 положениях. Механизм имеет 1 неподвижную часть, 2 другие могут двигаться. Они фиксируются при помощи замков. «Аккордеон» чаще всего устанавливают на мягкой мебели.
2. «Клик-кляк», он включает 3 положения. Из них 2 используются для сидения, а 1 положение лежачее. Механизм встречается на мебели ламельного типа.
3. «Мералакс». Благодаря ему обеспечивается раскладывание диванов по принципу «французская раскладушка». Является ортопедическим. Возможно ламельное исполнение и металлическое плетение.
4. «Дельфин» отличается удобством и компактностью. Сиденье крепится на боковые части рамки. Для того чтобы разложить диван, его тянут на себя, тогда он поднимается из ниши и раскладывается в горизонтальном направлении. В результате образуется полноценное место для сна. Механизм наиболее простой из всех существующих. Если он сделан качественно, конструкция устойчивая. Изделие прослужит долго, но при покупке необходимо обратить внимание на металл. Недобросовестные продавцы используют низкокачественные сплавы, поэтому механизм часто ломается.
5. Диван-книжка. Этот механизм трансформации производители диванов используют чаще всего. Изделия легко раскладываются. Если сравнить такой диван с другими моделями, станет понятно, что он обладает многими преимуществами. Например, для производства конструкции используется прочный металл. Качественные заклепки обеспечивают длительный срок службы механизма. Он редко ломается. «Диван-книжка» прочен, надежен и удобен в эксплуатации.

Каждая модель имеет свои характеристики. Когда заходит речь о сроке эксплуатации механизма трансформации, нужно учитывать угол наклона.

Важен материал, из которого сделан механизм. Производители часто используют для производства мебели тонкостенный металл, это приводит к быстрому износу изделий. Если на изделие устанавливают заклепки низкого качества, возникают поломки.

У потребителей, которые купили модель низкого качества, не всегда есть возможность приобрести другую. В этом случае нужно заняться ремонтом. Вышедшие из строя механизмы следует заменить на фабричные. Необходимо произвести замену сеток и ламелей. Нужно посмотреть на то, в каком состоянии находятся пружины, оценить качество заклепок. Если есть необходимость, каркас укрепляют с помощью сварки. В некоторых ситуациях заменяют ролики.

Механизм дивана книжка

Диван-книжку эксплуатируют как в собранном, так и в разобранном виде. В первом случае он пригоден для сидения одного или нескольких человек, в таком положении мебель эксплуатируют в дневное время. На ночь диван раскладывают, он превращается в место для сна. В разобранном виде мебель занимает больше места.

Когда происходит трансформация из одного положения в другое, виден ящик. Он рассчитан для хранения вещей, например постельного белья. Ящик вместительный, поэтому можно сэкономить место в комнате.

Диван-книжка отличается удобством и функциональностью. Механизм трансформации простой. Для того чтобы разобрать мебель, сидение следует потянуть вверх и на себя.

Прикладывать усилия нужно до тех пор, пока не буден слышен щелчок. В результате спинка ляжет, расположившись перпендикулярно полу. После этого можно опустить сидение. Так образуется большая площадь, человек может лечь и отдохнуть

Диван в разобранном состоянии напоминает раскрытую книгу. Место, где пересекаются сидение и спинка, перемещаются в центр. В собранном виде мебель не следует размещать впритык к стене. Это связано с тем, что при раскладывании придется ее каждый раз отодвигать. Ремонт механизмов дивана-книжка может быть выполнен своими силами при наличии инструментов.

Среди потребителей возросла популярность дивана-еврокнижка. Эту модель можно размещать не только у стен комнаты, но и в центре. Мебель быстро раскладывается. Она имеет вместительную нишу, предназначенную для хранения постельных принадлежностей.

Еврокнижка имеет несколько недостатков. Например, она занимает в комнате больше места, чем диван-книжка. Модель не так компактна, спальное место находится немного ниже, чем у других моделей.

Мебель ломается по разным причинам, но не нужно сразу идти в магазин. Фабричная модель ничем не отличается от изделия отремонтированного, диван-книжка после качественного ремонта прослужит долго.

Перед началом восстановительных работ необходимо определить причины поломки. Чаще всего выходят из строя заклепки. Их можно найти на направляющей планке, которая крепится к каркасу дивана. Процесс фиксации планки осуществляется с помощью болтов. Они или полностью вылетают, или может появиться выработка. Она приводит к тому, что увеличиваются зазоры.

Для ремонта мебели понадобятся заклепки. Также нужно приобрести шуруповерт, но его лучше заменить дрелью. Потребуются молоток и наковальня. Если наковальни нет, ее заменяют подставкой.

На поверхности стола жестко закрепляют механизм, это легко сделать с помощью струбцин. Поломанную заклепку высверливают дрелью. Проще всего работать, начиная с маленького сверла, в процессе переходя на нужный размер.

Для подбора требуемого диаметра заклепки применяют штангенциркуль, им проводят измерение толщины изделия. Если отремонтировать механизм путем замены заклепок не удается, планку фиксируют, устанавливая болт с гайкой. В процессе необходимо заменить болт, смазать места соединений. После установки болт не должен упираться в каркас, обрезать его после завершения установки будет сложно.

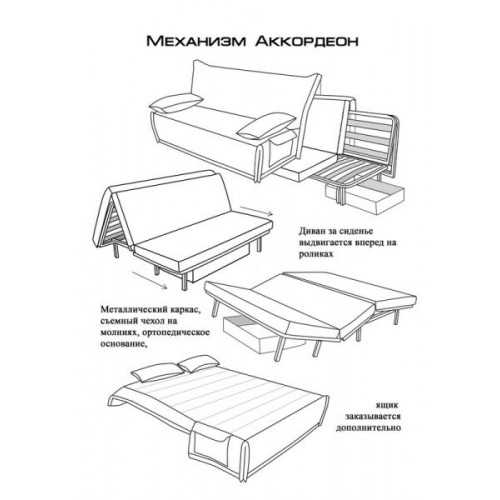

Ремонт механизма аккордеон

Конструкция состоит из мелких деталей, которые при некачественном исполнении часто выходят из строя. Основная нагрузка приходится на ролики и ламели, эти детали считаются самыми уязвимыми. Через несколько лет эксплуатации некоторые части дивана требуют ремонта. При сильном износе их придется заменить. Например, так поступают с роликами, у которых меняют полиуретановую основу.

Ремонт механизма диванов «аккордеон» может быть выполнен дома. Фурнитуру выбирают в специализированных магазинах. Необходимо знать высоту колес, тогда можно без труда подобрать замену.

Сначала разбирают механизм дивана «аккордеон», осматривают части конструкции. Если есть необходимость, высверливают крепежную ось. Ее заменяют болтом с 2 гайками, тогда колесо будет надежнее зафиксировано.

Буковые ламели сломать практически невозможно, ведь они жесткие и прочные. Чаще всего ломаются не сами ламели, а те крепления, которые их удерживают.

Вставки для ламели присоединяют к каркасу с помощью заклепок, для их замены потребуется дрель. Сначала заклепки высверливают, потом устанавливают замещающие изделия, предварительно проверив их толщину и ширину. После выполнения ремонта не должно быть зазоров.

Можно зафиксировать ламели другим способом. В этом случает для фиксации ламели используют не заклепки, а болт с гайкой. Ремонт механизма трансформации не потребует больших затрат времени. Если есть опыт выполнения работ, процесс будет завершен за несколько часов.

Ремонт механизма дивана клик-кляк

Производители бюджетной мебели редко делают прочные механизмы «клик-кляк», поэтому ремонт механизма клик требуется часто.

Корпус дивана «клик-кляк» делают из листового железа, которое гнется под весом. Это частая причина поломки замка. Сделать ремонт в домашних условиях сложно, проще полностью его заменить.

Механизм «клик-кляк» устроен так, что нагрузка приходится на места сочленения. Он часто ломается из-за того, что разбалтываются крепежные болты, которые находятся между механизмом и деревянным каркасом. В результате появляются зазоры, они приводят к перекосам.

При ремонте меняют лопнувшую или растянутую пружину, убирают старые заклепки, устанавливая вместо них болты с гайками.

Ремонт выкатного механизма дивана

Ремонт раскладного дивана требуется редко, ведь конструкция прочная. Если произошла поломка, это означает, что производитель установил некачественные ролики. Для их замены высверливают втулку, удерживающую колесо. Изношенные заклепки убирают, все части конструкции должны быть надежно зафиксированы.

Реставрация старого советского дивана системы «Книжка»

Сегодня во многих квартирах еще можно найти старый диван, который остался с советских времен, я говорю про системы «Книжка». Такие изделия служили своим хозяевам по 20 и более лет. Многие выбрасывают советские диваны, продают студентам в съемные квартиры или отвозят на дачу, а взамен покупают себе новые, которые через пару лет приходится перетягивать или обшивать, так как в наше время производители часто экономят на материалах и используют поролон низкой плотности и ткани невысокого качества. Возникает вопрос: может быть целесообразнее потратить относительно небольшую сумму на реставрацию старого и отказаться, тем самым, от покупки дорогостоящего нового дивана?

Если вы решили обновить его, то несколько советов вам не помешает. Итак, Вы имеете старый советский диван, свободное время и желание обновить его. Возникает вопрос: с чего начать?

Первый этап – это разборка. Для начала нужно снять боковины. Крепятся они, как правило, на двух болтах снизу. Сняв подлокотники, вы увидите механизм, который позволяет раскладывать и складывать диван – он соединяет сидение, спинку и ящик для белья. Сначала нужно сиденье и спинку отсоединить от ящика для белья, а затем сиденье от спинки. Разборка на этом закончена. Посмотрите на механизм для складывания и раскладывания дивана, если он неисправен (детали износились или сломались), его нужно заменить.

Второй этап – это удаление старой обивки. Для этого вам понадобится отвертка и плоскогубцы. Извлеките по периметру скрепки, которыми крепится обшивка. Извлекать их нужно аккуратно, чтобы острые концы не оставались в диване. Старую обшивку не спешите выкидывать: она может понадобиться вам для того, чтобы снять с нее размеры, а также, если она не слишком износилась, ее можно будет использовать в перетяжке.

Удалив старую обивку, вы увидите наполнитель. Если диван имеет пружинный блок, то в качестве наполнителя будет выступать ватин. Модели без пружинного блока наполняли поролоном или латексом. Весь старый наполнитель нужно убрать до пружинного блока. В случае с поролоном решать вам: заменять поролон на новый или оставить старый. Как правило, поролон нужно заменить на новый.

Третий этап – это замена наполнителя. Если диван оказался с пружинным блоком, нужно осмотреть его на предмет износа, при необходимости старые пружины заменить на новые, которые, например, можно взять из другого дивана. Далее пружинный блок нужно обтянуть плотной тканью, например мешковиной или старой обивкой, если она достаточно плотная. После чего на это основание укладывается поролон (плотность поролона должна быть не меньше 30, если это сидение, и не меньше 22, если это спинка) или ватин. Поролоном нужно обтянуть пружинный блок прибивая скрепками его к основанию. Натягивать поролон сильно не нужно. В случае с ватином вместо поролона укладывается ватин. Следующим слоем будет поролон, но более мягкий, с той же плотностью. Накрываем слоем поролона предыдущий слой, которым у нас является либо жесткий поролон, либо ватин. В заключении обтягиваем все еще одним слоем мешковины или «паутинкой». Наверх укладываем тонкий слой синтепона, и можно переходить к обивке дивана.

В случае с поролоновым диваном алгоритм схож, только вместо пружинного блока используется жесткий поролон.

Четвертый этап – это обивка. Можно обтягивать диван просто куском ткани или предварительно сшив чехол для сидения и для спинки. Его обивка должна быть хорошо натянута, чтобы не образовывались складки.

Пятый этап – это сборка. Ее осуществляем в обратном порядке разбору. При сборке можно заменить старые ножки на новые.

В итоге, вы получаете новый диван на свой вкус и сделанный своими руками, который по качеству не будет уступать современным аналогам.

Самостоятельный ремонт механизма дивана «книжка»

• Как устроен диван?
• Анализ дивана на составные части
• Ремонт дивана
• Ремонт рамы
• Стоковая видеозапись

Диван стал совершенно обычным элементом комнаты, и это вполне естественно, ведь на нем можно сидеть, спать, проводить вечера с друзьями и многое другое. Но что делать, если он сломался? Что делать, если нужно отремонтировать механизм дивана «книжка» своими руками? Не волнуйтесь, есть решение, ведь ремонт достаточно прост.

к оглавлению ↑

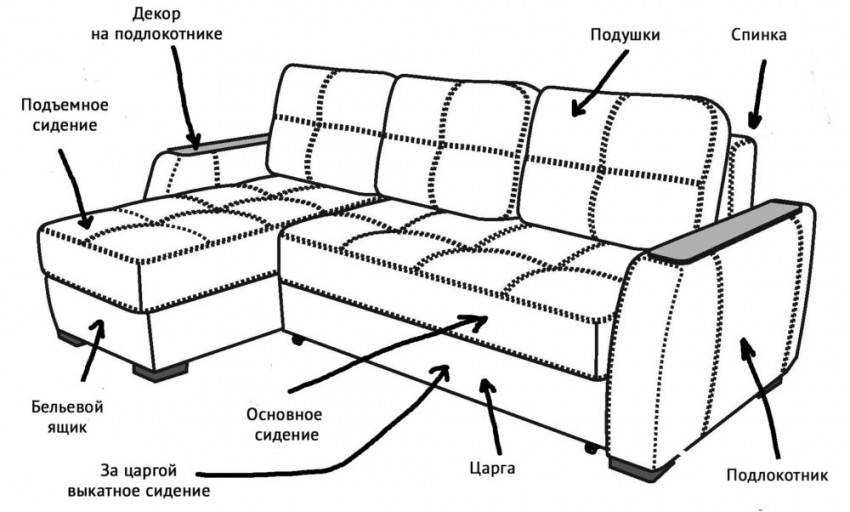

Как устроен диван?

Перед началом ремонта давайте разберемся в деталях дивана, а также в их назначении. Диван состоит из следующих элементов:

1. Подлокотник может быть из дерева, МДФ, ДСП, металла, может быть мягким.
2. Обивочная кожа или ткань – существует достаточно большое разнообразие обивочных материалов, как натуральных, так и синтетических.
3. Слой ватина или синтепона.
4. Поролон в достаточно качественных диванах используется мебельный, плотностью не менее 35 мм.
5. Пенополиуретановые прокладки используются не во всех моделях. Он служит для дополнительной амортизации, а также распределения веса, благодаря таким вставкам поверхность дивана проявляет ортопедические свойства.
6. Пружинный блок, являющийся основным амортизирующим элементом конструкции.
7. Войлок или мешковина предотвращает образование неприятных звуков при трении фанеры по металлу.
8. ДВП служит основой для матраса дивана.
9. Каркас дивана вполне может быть из дерева, ДСП или металла.
10. Роликовый рельс может быть расположен на дне ящика кровати и может быть металлическим или деревянным.
11. Ниша или ящик для постельных принадлежностей. А.

Важно! Конструктивные особенности и оформление могут незначительно отличаться, но эти элементы будут на месте. Поэтому, когда вы будете разбирать свой диван, вы будете знать назначение той или иной его части.

Если механизм трансформации неисправен и нуждается в замене, приобретите тот тип, который был у вас изначально. Другие виды механизмов не взаимозаменяемы, потому что просто не подходят.

к оглавлению ↑

Разбор дивана на составляющие

Для ремонта механизма дивана «книжка» своими руками необходимо разобрать мебель:

1. Разборка дивана начинается непосредственно с подлокотников. В одних моделях они объединены с ножками, а в других — отдельно от ножек. В первом случае под основание дивана подложите деревянную балку так, чтобы она свисала с одного края. Так что вам не придется затягивать болты других боковых элементов. Боковые стороны крепятся двумя болтами. Чтобы до них добраться, нужно приподнять сиденье дивана или выдвинуть выдвижную часть — это зависит от конструкции дивана.
2. После того, как вы освоили подлокотники, снимите механизм трансформации. Для этого используют шуруповерт или шуруповерт, дрель. Он крепится одной частью к самой раме, а другой – непосредственно к сиденью и спинке. В обычном диване-книжке это не составит труда – достаточно повернуть сиденье и спинку мягкой частью прямо к полу. Доступ к механизму полностью разблокирован.

Важно! По ходу работы фотографируем или записываем какой механизм, на каком месте стоял.

к оглавлению ↑

Ремонт дивана

Для ремонта механизма трансформации потребуются:

• Отвертки плоская и крестовая;
• Плоскогубцы;
• Набор гаечных ключей размером 8/10 и 12/14;
• Набор скоб и степлер 10 и 16 мм;
• Клей ПВА или столярный;
• Ножницы;
• Молоток, нож обходчика;
• Саморезы 35 — 45 мм;
• Если есть дрель или отвертка, ставим на прицел.

Для того, чтобы отремонтировать механизм дивана, снимите его и определите далее степень повреждения:

• Если фурнитура цела, то, вероятно, достаточно будет смазать узлы моторным маслом и выработать.
• Пружину можно заменить, если она повреждена. Если он чрезмерно растянут, попробуйте его немного укоротить.
• Деформировался или лопнул непосредственно механизм трансформации — получите аналогичный и установите.

к оглавлению ↑

Ремонт рамы

С ремонтом рамы будет намного сложнее, но это под силу каждому. При наличии сломанных или треснувших элементов каркаса их необходимо заменить:

1. Для этого необходимо измерить их точные параметры, зарисовать внешний вид и, взяв деньги, отправиться в ближайший строительный гипермаркет или столярную мастерскую. Есть отдел, который вырезает нужный вам элемент каркаса. Установите элемент на место, прикрутите и приклейте остальные точки крепления. При этом обратите особое внимание на фанеру, которая находится под пружинным блоком.
2. Если какая-то часть рамы «гуляет», закрепите шурупами вместо гвоздей и приклейте клеем ПВА.
3. Если неприятный скрип, когда сидишь на диване пропадает, собери и пользуйся в свое удовольствие.

к оглавлению ↑

Видеоматериал

Надеемся, что с помощью наших советов ремонт механизма дивана «книжка» своими руками станет для вас посильным, а ваша мебель прослужит долго.

заменяем раскладной диван и механизмы трансформации раскладного дивана своими руками

Диваны

1. Как разобрать диван?
2. Необходимые инструменты
3. Как это исправить?
   • Выдвижной
   • «Книга»
   • «Клик-кляп»
   • «Аккордеон»
   • «Детская кроватка»
4. Совет

Увы, даже качественная мягкая мебель после ряда лет интенсивной эксплуатации может стать неудобной и неприглядной. Только по стоимости он не дешевый, в связи с этим ремонт диванов очень актуальная тема. Это можно сделать как с помощью профессионалов, так и самостоятельно в домашних условиях. Собственно, о том, как отремонтировать механизм трансформации дивана своими руками, и поговорим в этой статье.

Как разобрать диван?

Ремонт начинается с разборки. В процессе работы желательно делать снимок каждого шага, чтобы при сборке видеть, все ли делается правильно. Последовательность операций.

1. Снятие подлокотников. Крепятся к конструкции с помощью болтов по бокам деревянной рамы. Чтобы сделать их доступными, сиденье приподнимают или выдвигают (исходя из конструкции дивана), затем ключами подходящего размера откручивают крепления.
2. Затем нужно демонтировать оставшиеся части дивана так, чтобы остался только каркас. Все детали сиденья и спинки либо крепятся болтами, либо свободно располагаются в пазах.
3. Демонтаж механизма трансформации. Крепится к продольной боковой поверхности рамы, спинке и сиденью. С помощью отвертки или крестообразной отвертки открутите крепления.
4. Снятие сиденья со спинкой … Обе части сопрягаются между собой механизмом трансформации. После его демонтажа их очень легко отделить друг от друга и отсоединить от рамы. В некоторых модификациях спинка прикручена к каркасу, в этом случае необходимо выкрутить удерживающие ее винты.

Итак, мы добрались до интересующего нас механизма. Теперь можно узнать причину его выхода из строя, оценить степень повреждения и приступить к исправлению дефекта.

Снятие драпировки и последующие действия проводятся, если предстоит ремонт только мягкой части мебели или замена драпировки. При неполадках с каркасом или механизмом трансформации полная разборка не требуется.

Необходимые инструменты

Прежде всего подготовьте инструмент, чтобы все было под рукой. Вам могут понадобиться следующие принадлежности:

• плоская и крестовая отвертки;
• набор рожковых ключей на 12/14 и 8/10;
• плоскогубцы;
• Степлер мебельный со скобами 10 и 16 мм;
• молоток, сантехнический нож и ножницы;
• саморезы 35-45 мм;
• электродрель с набором сверл или отвертка;
• техническое масло или другая смазка.

Как исправить?

Выкатной

Самый распространенный раздвижной механизм. Его актуальность связана с практичностью и дешевизной исполнения. Назван так благодаря тому, как выкатывается секция для организации причала. Включает ролики на дополнительной секции, направляющие с фиксирующей скобой на корпусе. Кроме того, имеется подъемное устройство или дополнительная ножка. Частые дефекты – подтормаживание или заедание секции, скрип при выкатывании. Решается заменой колес и направляющих. Фиксация в состоянии «кровать» также не удалась. В такой ситуации необходим ремонт удерживающей скобы.

«Книга»

Известен со времен СССР и сейчас считается устаревшим. В результате трудно найти детали для этого механизма. Часто виноваты ослабленные крепления к стержню опорной конструкции. Когда это болты, то их можно просто подтянуть, предварительно подставив дополнительные шайбы. Если фиксирующий механизм крепится к стержню с помощью винтов, то:

• заменяются аналогами большего диаметра;
• сделать сквозные отверстия в древесине и использовать болты;
• уменьшить диаметр отверстий с помощью деревянных зубцов.

Гораздо реже фактором выхода из строя механизма складывания становится ослабление заклепок непосредственно на механизме фиксации положения книги. В результате осмотра снятого механизма даже неспециалисту становятся понятны масштабы его износа.

В зависимости от ситуации заклепки:

• компактные;
• поставить новые;
• , если позволяет конструкция, заменить на соответствующие болты с плоской головкой.

Иногда диван не раскладывается по вине постороннего предмета, застрявшего в механизме. Обычно это происходит в системах, оснащенных пружинами. Эта проблема решается просто – стоит только устранить загрязнения, и диван начинает нормально функционировать.

Заводской брак часто является причиной приложения больших усилий при переделке мебели. В результате стержни могут погнуться. Их выравнивают простым молотком.

После завершения ремонтных работ следует убедиться, что диван легко складывается/раскладывается. При обнаружении дефектов в работе механизма лучше всего купить новый, так как это свидетельствует о большом износе и скором его выходе из строя.

В современных версиях практикуется качающийся механизм с пружинами. Самый прочный. Однако при повреждении требуется полная замена.

«Клик-кляп»

Самый современный механизм трансформации для массовых образцов мягкой мебели. Это имя связано со звуком трансформации. По внешнему виду он похож на раскладной механизм «книжки». Только в нем практикуется специальный складной механизм без колес. Поскольку идеальную настройку всех подвижных элементов механизма невозможно провести в домашних условиях, надежнее заменить устройство полностью.

«Гармошка»

Имеет три положения. Раскладывание и фиксация осуществляется с помощью замков и подвижных осей … Для демонтажа потребуется только рожковый ключ на 10. Сами замки похожи на хомуты, в которых нет болта для стяжки.

Частые неисправности идентичны неисправностям дивана-книжки. Требуется время от времени смазывать все узлы. Подробнее об этом в следующем видео.

«Детская кроватка»

Так называемые «французские» механизмы раскладывания диванов разнообразны, как и их неисправности.

Для начала выясните, что именно вышло из строя в механизме и что требует ремонта.

1. Разрывные заклепки (соединяют подвижные части механизма) механизма трансформации. В такой ситуации вместо заклепок можно установить винт или болт с резьбой М8. Кто-то использует болт М6. Это заблуждение, так как между отверстием элемента и болтом возникает значительный люфт, который нарушает форму несущей конструкции раскладного дивана.
2. Старые заклепки необходимо сверлить электродрелью и дрелью по металлу.
3. Затем подбирает болт достаточного диаметра и длины.
4. В отверстие на место в болт вставляется заклепка и затягивается гайка. Когда сразу несколько заклепок приходят в негодность, заменяются все.
5. При поломке опорной ножки механизма «раскладушки» поможет только полная замена, ремонт здесь не допустимый вариант.

Советы

И в заключение несколько полезных советов.

• Даже не пытайтесь поменять один тип механизма трансформации на другой. … Использование разных алгоритмов функционирования определяет не только несоответствие компонентов, но и назначение деталей.
• ДСП труднее реставрировать, чем дерево.
• Если несущий стальной компонент погнут, немедленно замените его и не пытайтесь выпрямить. Структура железа не выдерживает длительных нагрузок и снова деформируется.
• Люфт в опорной конструкции приводит к выходу из строя не только деревянных деталей, но и колес и направляющих. Кроме того, возникающее трение повреждает драпировку.
• Смазку следует наносить исключительно на очищенные поверхности.
• Не затягивайте крепления слишком сильно.
• Шестигранные ключи должны быть высокого качества. Сломанные края надолго приостановят работу.
• Для удаления коррозии с подвижными элементами можно использовать WD-40 .
• Не игнорируйте установку шайбы для болтов и осей.
• Можно не изготавливать деревянные плиты или облицовку самостоятельно, а просто сделать заказ в мебельном салоне.
• Для любого вида ремонтных работ пригласите помощника … Это сделает работу проще и безопаснее.

Помните! Ремонт диванных механизмов с поврежденными (треснувшими, погнутыми) комплектующими бесполезен, в этом случае требуется их стопроцентная замена. Необходимо купить однотипное устройство и смонтировать его на месте вышедшего из строя.
