Ремонт люстры своими руками: поиск и устранение проблем

Практически  в любом помещении сегодня установлены осветительные приборы, предназначенные для обеспечения необходимого уровня освещенности и комфортного времяпрепровождения них. Но, с развитием и совершенствованием приборов освещения вместе с классическими причинами выхода со строя  возникают и новые, характерные для многофункциональных светильников. В связи с возросшей необходимостью в данной статье мы рассмотрим, как отремонтировать люстру своими руками.

Производим поиск проблемы

Устранение неисправности потолочного светильника начинается с определения причины его возникновения. Для вычисления участка цепи, на котором произошло повреждение, как правило, оценивают три элемента до того, как перейти к самой люстре:

  • выключатель;
  • лампочки;
  • электрическая проводка.

Можно начинать опробование всех частей по очереди или же ориентироваться по проявлению каких-либо характерных признаков для каждого из них.

Выключатель

Первым доступным элементом, задействованным в питании люстры, является выключатель. Чаще всего в быту со строя выходят клавишные модели выключателей, это обусловлено и подвижными контактами в них, которые постоянно соударяются друг с другом, и создает дополнительную вибрацию.

Для проверки выключателя:

  • снимите клавиши и фальшпанель;
  • проверьте индикаторной отверткой или тестером напряжение на входе;
  • замкните клавишу выключателя и проверьте наличие напряжение на выходе к люстре.
Рис. 1. Проверка клавишного выключателя

Если напряжение в обоих случаях присутствует, то выключатель исправен. Если же нет, проверьте состояние контактов, они могли окислиться или отпасть от точки крепления. В некоторых ситуациях жила могла оборваться от ламели или отпуститься, из-за чего отсутствует электрический контакт, через который осуществлялся транзит мощности к потолочному светильнику.

Явными предпосылками к поломке является перемигивание ламп при включении выключателем или необходимость прилагать усилие, дожимать коммутацию. Также в люстрах с несколькими группами ламп, включаемых от разных выключателей, когда одна группа включается, а вторая нет.

Лампочки

Еще одной причиной отсутствия освещения может быть неисправная лампа. Такая поломка характерна для люстры с одним плафоном и одной лампой. Во всех других моделях устройств потолочного освещения одна лампочка редко влияет на работу смежных, поэтому возникает единичное перегорание.

Проще всего проверить лампу накаливания в люстре, у них, как правило, нарушается целостность вольфрамовой нити.

Рис. 2. Перегоревшая лампочка

Если установлены светодиодные лампы или в колбе не видно никаких нарушений, то установите лампу в заведомо исправный светильник и проверьте его работоспособность. Также любую лампу можно проверить при помощи мультиметра, однако процесс будет отличаться для галогеновых лампочек, накаливания и светодиодных.  При обнаружении неисправности, произведите замену лампочки.

Электропроводка

Если два предыдущих элемента в цепи оказались исправными, следует проверить состояние подключения проводов и жил на участке от выключателя до люстры.

Для этого выполните следующие действия:

  • Отключите выключатель, подающий напряжение на приборы освещения.
  • Проверьте отсутствие потенциала на люстре с помощью индикаторной отвертки. Если выключатель не разорвал фазу, следует отключить автомат.
  • Снимите колпак люстры, чтобы добраться до места подключения к проводке. Если конструкция люстры не имеет колпака, снимите всю люстру.
Рис. 3. Место подключения проводки к люстре
  • Соблюдая личную безопасность, подайте напряжение питания на люстру, измерьте наличие разности потенциалов на фазных и нулевых выводах проводки. Согласно п.2.1.31 ПУЭ цветовая маркировка должна соответствовать голубой – ноль, желто-зеленый – земля,  прочие цвета – фаза.

Если напряжение на клеммах или контактах люстры присутствует, значит, неисправности проводки отсутствуют. В противном случае, чтобы отремонтировать электропроводку, вы можете либо отыскать место повреждения и восстановить контакт, либо заменить линию полностью.

Ремонт самой люстры

Если все вышеперечисленные элементы цепи оказались исправными, и вы проверили работоспособность лампочек, то следует перейти к ремонту люстры.

Наиболее уязвимыми частями классического прибора освещения являются:

  • провода – оплавляются и перегорают при перегреве или в случае подключения слишком большой нагрузки;
  • клеммники – могут ослабевать или обламываться в точке зажима жил проводов;
  • патрон – даже когда лампочка исправна, контакты патрона могут подгорать, деформироваться и отставать от выводов точки освещения.
Рис. 4. Неисправность патрона в люстре

Довольно часто вышеперечисленные поломки возникают у дешевых китайских люстр, в которых сильно хромает качество всех деталей и элементов. Для проверки проводов и мест соединений воспользуйтесь мультиметром – прозвоните их на целостность и наличие электрического контакта. Патрон проверяется визуально, если вы не знаете, как он должен выглядеть в нормальном состоянии, сравните с теми, в которых лампы горят. Замену патронов произвести несложно – достаточно приобрести идентичную модель.

В некоторых видах люстр может перегорать плавкая вставка в предохранителе. Это относится только к современным моделям, где реализуется защита от коротких замыканий. Чтобы починить люстру в такой ситуации, достаточно просто заменить предохранитель на новый.

Также случается, что подключение люстры к проводке выполняется скруткой в нарушение п.2.1.21 ПУЭ. При этом место контакта может окисляться до тех пор, пока контакт и вовсе не пропадет. Если вы обнаружили подобное соединение, то его следует заменить на пайку, опрессовку или клемму.

Особенности ремонта

Следует отметить, что существует ряд особенностей в ремонте определенных видов осветительного оборудования. Поэтому далее мы рассмотрим наиболее актуальные из них.

Светодиодной люстры

Отличительной особенностью многих светодиодных люстр является питание полупроводников от пониженного напряжения. Поэтому одной из причин выхода со строя может быть преобразователь.

Рис. 5. Преобразователь в светодиодной люстре

Для проверки работоспособности трансформатора мультиметром прозванивается цепь обеих обмоток, изоляцию по отношению к корпусу и между обмотками. В случае выявления дефекта произведите замену трансформатора, если же преобразователь исправен, проверьте работоспособность светодиодов.

При отсутствии свечения светодиодов проверьте каждый из них мультиметром на исправность.

Рис. 6. Проверка светодиодов в светодиодной люстре

 Если таковой в светодиодном светильнике обнаружиться, то эта позиция закорачивается для восстановления целостности цепи.

Галогенной люстры

Отличительной особенностью применения галогенных ламп приборов освещения является цоколь G, GU и другие его производные. Если в ходе проверки оказалось, что все остальные элементы исправны, то скорее всего, причина в плохом контакте ножек и патрона.

Рис. 7. Ухудшение контактов в галогенной люстре

Для устранения неисправности ножки галогенных лампочек зачищают от окислов.

Люстры с пультом дистанционного управления

Если такой прибор освещения не реагирует на сигналы дистанционного включения, то наиболее простой поломкой будет разряд батареек. Если же пульт дистанционного управления исправно передает сигналы, то следующим этапом выполните проверку:

  • электронных трансформаторов – каждый из них отвечает за определенную группу осветительных приборов, к примеру, если не включается светодиодная подсветка;
  • подключения контроллера и его состояние – он оперирует свечением светодиодных элементов, поэтому при исправном контроллере все группы светового оборудования работают нормально и вы услышите характерный щелчек, в противном случае ничего не происходит.
  • приемная антенна – предназначена для восприятия сигналов от дистанционного пульта и передачи их контроллеру или блоку управления.

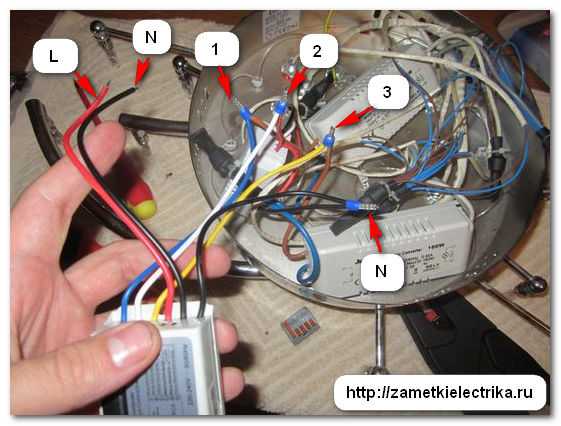

Рис. 8. Устройство люстры с дистанционным пультом

Хрустальной люстры

Основной проблемой в ремонте и эксплуатации хрустальных люстр является наличие большого количества хрупких элементов. Замена лампы или устранение других неисправностей ничем не отличается от предыдущих вариантов. Однако перед началом отыскания неполадки следует снять все бьющиеся детали. Если вы этого не сделали и уже повредили какой-то декоративный элемент, то склеить его обратно вам поможет силикатный клей, перед нанесением обязательно обезжирьте поверхность детали.

Люстры с вентилятором

При наличии вентилятора на приборе освещения основной сложностью ремонта или замены ламп является возможность травмирования в случае приведения лопастей в движение. Поэтому питание вентилятора необходимо отключать при помощи клавишного выключателя. Если же вы хотите отремонтировать сам вентилятор, прозвоните цепь его питания и проверьте целостность электропривода, также со строя может выйти регулятор скорости вращения.

Типовые часто задаваемые вопросы от читателей

Почему после выключения LED-люстры пультом управления она выключается, но остаётся остаточное свечение?

Да, несмотря на свою эффективность, светодиодные лампы часто страдают слабым свечением после их отключения. Как правило, среди наиболее вероятных причин такого явления можно выделить:
1) Наличие подсветки на выключателе – в случае наличия светодиода или лампы, указывающих место расположения коммутатора в темноте, они шунтируют цепь контактов. Для классических ламп накаливания эта подсветка не создает световых эффектов. Но для светодиодных моделей, шунтирующая цепь выдает достаточный уровень электрического сигнала, который позволяет лампочке тускло светиться. Для устранения вам нужен выключатель без подсветки или в существующем можно перекусить провод питания.
2) Светодиодная лампа низкого качества – при использовании дешевых моделей, производители нередко экономят на стабилизаторах тока. Что может обуславливать ряд проблем в дальнейшем, включая слабое мерцание или свечение при отключенном выключателе. Особенно это актуально в тех ситуациях, когда коммутатор разрывает нейтральный проводник вместо фазного. Для устранения необходимо заменить лампу более качественной моделью или подключить фазный проводник на клавишу выключателя.
3) Неисправность проводки – обуславливает наличие тока утечки в цепи питания светодиодной люстры. Как результат, возникает слабое свечение ламп от воздействия токов малой величины. При номинальном режиме работы дефект не проявляется, а вот в отключенном состоянии выражается в слабом свечении или мерцании LED ламп. В некоторых ситуациях диагностировать место повреждения изоляции проводки крайне проблематично, но устранение данной неисправности требует ликвидации точки ослабления изоляции.

Список использованной литературы

  • И. Екимов «Домашний электрик. Мелкий ремонт и простой монтаж в квартире и доме» 2016
  • Н.О.Партала «Справочник по ремонту бытовых электроприборов» 2010
  • Л.Тухбатуллина, Л. Сафина «Да будет свет! Люстры, бра, светильники своими руками» 2005
  • М.Ю.Черничкин «Все об электрике. Современная иллюстрированная энциклопедия» 2016
  • М.М. Гуторов «Основы светотехники и источники света» 1983

Как отремонтировать люстру с пультом управления

Люстры с пультом управления удобны в быту, просты в эксплуатации, легко устанавливаются и подключаются. Однако, как и большинство дешевых китайских изделий, они периодически ломаются, и в этих случаях необходим ремонт люстры. Многие хозяева, не разбирающиеся в электронике, обращаются к мастерам. Тем не менее, зная общее устройства таких осветительных приборов вполне возможно собственноручно выполнить ремонт люстры с пультом управления.

Содержание

Устройство и принцип работы люстры с пультом

Приборы освещения под управлением дистанционного пульта, обладают довольно сложной конструкцией. Для того чтобы их собрать и подключить потребуются определенные знания и навыки в электронике и электротехнике. Люстра может эффективно работать на значительном расстоянии, а нужный режим освещения устанавливается с помощью кнопок пульта путем набора несложных комбинаций. Количество функций зависит от конструкции и модели люстры.

Все люстры с пультом дистанционного управления разделяются на несколько видов:

  • Со светодиодными лампами. В конструкцию входят несколько разноцветных светодиодов, влияющих на постепенно изменяющийся цвет подсветки. В основном эти светильники выполняют декоративную функцию и довольно часто ломаются. Питание светодиодов осуществляется с помощью конденсатора, снижающего напряжение до оптимального значения. Подключение светодиодов выполняется последовательно, поэтому, если перегорает один из них, гаснет вся цепь. Как правило, в процессе ремонта заменяются не отдельные светодиоды, а сразу весь блок.
  • С галогенными лампами. Для питания таких ламп используются трансформаторы, выполняющие импульсное преобразование подаваемого напряжения. В случае поломки каждая из ламп поочереднео проверяется мультиметром. Если лампы находятся в рабочем состоянии, выполняется проверка всех имеющихся трансформаторов.
  • С комбинированными источниками света. У этих люстр наиболее сложная конструкция, в которой соединились светодиодные и галогенные лампы. Они могут включаться поочередно или все вместе. При поломке обнаруживаются недостатки, характерные для первых двух видов люстр.

Все люстры оборудуются реле радиоуправления, в котором устанавливается модуль, принимающий радиосигнал, поступающий с пульта. Каждая модель отличается определенным количеством электромагнитных реле, выполняющих коммутацию токов разной мощности.

Питание на реле поступает через гасящий конденсатор, а излишки электроэнергии нейтрализуются балластным конденсатором. Существенным недостатком данного элемента считается место, где он впаян в общую плату. В процессе длительной эксплуатации пайка становится слабее, и реле может отвалиться в любой момент.

Важнейшей составляющей люстры является сам пульт дистанционного управления. Он отличается простотой конструкции, минимальным количеством кнопок и набором функций. Следовательно, ремонт люстры с пультом дистанционного управления вполне возможно выполнить самостоятельно. Простая электрическая схема гарантирует продолжительную работу, поэтому пульт чаще всего выходит из строя по причине севших батареек.

Поиск неисправностей и их причины

Люстры, управляемые на расстоянии и работающие в различных режимах, более других осветительных приборов подвержены риску выхода из строя. Поломки могут начинаться неисправными батарейками и заканчиваться серьезными неисправностями блоков питания, контроллера и программной платы.

Основные признаки неисправностей, характерные для управляемых светильников:

  • При подаче сигнала с пульта лампочки на люстре не включаются.
  • Отдельные режимы освещения не работают, светильники могут самопроизвольно выключиться.
  • Режимы не переключаются с помощью пульта, но вполне нормально работают при ручном переключении.
  • Люстра самопроизвольно мигает, самостоятельно переключается между режимами.

Данные неисправности встречаются наиболее часто, однако они практически не проявляются одновременно. Как правило, при ремонте требуется замена 1-2 элементов. Поэтому в первую очередь определяем поломку наиболее важных элементов. Сложнее всего бывает обнаружить неисправные детали и заменить их. Обычно поиски начинаются с проверки батареек. Если причина оказалась не в этом, то нужно искать дальше.

Различные виды лампочек могут быть сгруппированы отдельными блоками. Нормальная работа каждого из них обеспечивается несколькими приборами и компонентами. Например, блоки соединяются в единую конструкцию с помощью контроллера. Если батарейки в пульте заменены, а он все равно не работает, можно попробовать выполнить запуск люстры выключателем. В случае неудачного запуска можно с высокой вероятностью предположить, что причиной неисправности является контроллер. Поэтому выполняется проверка пульта и контроллера на работоспособность.

В некоторых случаях контроллер способен выполнить запуск лишь отдельных модулей системы, когда светодиоды работают, а галогенные лампы не запускаются. В подобной ситуации проблема может заключаться в модуле галогенных ламп, требующем ремонта. Рекомендуется выполнить проверку всех контактов и качество их крепления. После этого тестируются блоки питания и трансформаторы, которые могут сгореть при использовании слишком мощных ламп.

В последнюю очередь проверяется работоспособность светодиодных ламп. В некоторых случаях они могут сгореть все сразу из-за нестабильности электрической цепи, резких перепадов напряжения. Причиной перегорания могут стать блок питания и трансформатор, обладающие слишком большой мощностью.

Наиболее распостранненые причины поломок и частый выход из строя светодиодных ламп связан с конструктивными особенностями данных элементов. Их миниатюрные детали подвергаются сильному износу под действием высокого входящего напряжения, неправильного подключения и других негативных факторов. Наиболее простым способом проверки является подключение лампочки к другому светильнику, предварительно убедившись в его исправности. Кроме того, работоспособность светодиодов может быть проверена специальным светодиодным тестером. Необходимо помнить, что эти лампочки не ремонтируются и подлежат обязательной замене. Как правило меняется вся неисправная группа ламп.

Ремонт люстры с пультом своими руками

После того как были обнаружены неисправности, необходимо принять меры по их устранению. В качестве примера рекомендуется рассмотреть наиболее часто встречающиеся поломки и способы их устранения.

  1. Не загорается светодиодная подсветка, попытки включить ее всеми способами оказались безуспешными. В этом случае необходим ремонт светодиодных люстр с пультом, в первую очередь проверяется балластный конденсатор. Выходящий из него проводник зачищается и подключается к мультиметру, выставленному в режим измерения напряжения. Если прибор указывает на нормальное напряжение, значит неисправна последовательная цепь лампочек. В случае незначительного напряжения или его полного отсутствия, нужно произвести замену конденсатора.
  2. Одна или несколько галогенных ламп не включаются, ни с помощью пульта, ни с помощью обычного выключателя. Здесь также потребуется ремонт галогеновых люстр с пультом, где большое значение имеет количество неисправных элементов. Если сгорела одна лампочка, то вполне возможно, что она просто перегорела и ее нужно заменить новой. Если же перегорели сразу все, то наиболее вероятной причиной может стать электронный трансформатор. В этом случае выполняется такая же операция, как и при проверке балластного конденсатора. При замене трансформатора следует пользоваться чистыми перчатками.
  3. Светодиоды и галогенные лампы не реагируют на сигналы пульта дистанционного управления и включаются только с помощью настенного выключателя. Перед тем как выполнять ремонт китайской люстры с пультом своими руками, нужно в первую очередь проверить работоспособность батареек или аккумуляторов. Если их замена не дала положительного результата, нужно раскрыть корпус пульта и протереть плату обезжиривающими средствами. Отсоединенный транзистор или шифратор нужно припаять на свое место.
  4. Люстра вообще не включается. Обычно причиной такой неисправности является реле управления. Проверка его работоспособности так же выполняется с помощью мультиметра, к которому подключается зачищенный провод реле. Если установлена неисправность детали, то взамен ее устанавливается новая.

Вот отличное видео по замене подсветки
