Проводка на даче своими руками: делаем пошагово

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

  1. Узлы электропитания от линии ввода
  2. Предохранительные устройства защиты от короткого замыкания
  3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
  4. Расположение линий электропередач – то есть, проводов
  5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Доп. услуги по электрике

  • Электромонтажные работы в стиле ретро
  • Современная электрика в стиле Модерн
  • Проектирование электрики
  • Электролаборатория
  • Замер сопротивления изоляции
  • Консультация электрика
  • Установка и замена электросчетчика
  • Установка столбов и опор ЛЭП
  • Подключение электрического котла к сети
  • Электрическое отопление дома
  • Установка стабилизатора напряжения
  • Установка электрического водонагревателя
  • Заземление загородного дома
  • Молниезащита
  • Модульно-штыревое заземление
  • Монтаж и прокладка СИП кабеля
  • Монтаж тросовой электропроводки
  • Соединение и удлинение электропроводки
  • Штробление стен под электропроводку
  • Проверка состояния электропроводки
  • Электрика своими руками
  • Монтаж и эксплуатация электрооборудования
  • Замена лампочек …
  • Поставка кабельной продукции
  • Правила устройства электроустановок → ПУЭ

Коротко о главном

Подземная прокладка кабеля позволяет исключить случайный обрыв и поражение людей током. Несмотря на необходимость выполнения земляных работ, этот способ считается более предпочтительным, так как ни обслуживать, ни ремонтировать провода обычно не приходится.

Перед тем, как проложить провод под землёй на даче, следует составить рабочий чертёж, где будет отмечена трасса с соблюдением всех допустимых расстояний и зазоров

Кроме этого, важно выдержать заданную глубину траншеи, исключить резкие повороты

Следует использовать только подходящие марки проводника, а также обеспечить правильное сечение. Мощность следует рассчитывать с запасом, поскольку нагрузка может вырасти.

Функциональность штор

Почвопокровные растения.

Как планировать ветки проводки?

Ветки протягиваются от щитка. Лучше всего, когда их запланировано больше, чем нужно. Сначала их можно просто держать отключённым, а потом включать по необходимости. Если же ветвей ровно столько, сколько нужно или даже меньше, то риск перегрузки сети увеличивается.

Если сеть однофазная, то на одну ветвь должно приходиться два киловатта нагрузки. Если сеть трёхфазная, то нужна ветка в шесть киловатт.

При разработке схемы ветвей необходимо учесть количество электроприборов, которое планируется использовать во всех комнатах отдельно. Также учитывается, что после могут докупаться усовершенствованные устройства, требующие больше питания. Эти приборы обозначаются на плане внутренней и внешней территорий. Учитывается и освещение.

После составления такой схемы будет понятно, где и какая требуется мощность, сколько будет элементов освещения и управления. Ветви будут соединять их и щиток. Обычно во всех комнатах будет пара контуров. Один из них будет отвечать за розетки, другой – за выключатели и освещение. На кабеле тут есть возможность сэкономить, установив распределительную коробку после входа контура в помещение. От неё кабели и будут идти к розеткам и светильникам.

Соединения в коробках создаются при помощи клеммников, потому что простое скручивание небезопасно. Однако если соединение не только скрутить, но и запаять, то оно будет не только надёжным, но и долговечным.

Перед прокладкой электросети эти коробки размещаются на планировке.

Проводка в бане

Вопрос, как сделать проводку в бане своими руками, еще более сложен. К тому, как провести проводку в бане применяются рекомендации и по проведению электричества в деревянные дома и по проведению электричества в ванную комнату.

Монтаж проводки осложняется тем, что кроме сгораемого основания и влаги, присутствует еще и сильный тепловой фактор. Следует помнить, что над печкой вести проводку нельзя. Провод выбирается негорючий и термостойкий.

Как и в ванной, электроустановочные изделия нельзя устанавливать непосредственно в парной. Распределительные коробки, розетки и выключатели с высокой степенью защиты монтируются в предбаннике. Светильник для парилки должен быть не ниже IP-44 по степени защиты. Можно установить низковольтные светильники, соответственно с понижающим трансформатором.

Фото 2 — Подходящий светильник для бани — стеклянная крышка, металлическое основание

Скрутки алюминиевых проводов со временем слабнут.

На большинстве дач, построенных в конце прошлого столетия, скрутки проводов алюминиевой проводки в распаячных коробках были без обжимных колец. Обжимные кольца не дают сильно скрученным проводам ослаблять свитый пучок. В слабо скрученных скрутках проводов площадь соприкосновения проводов друг с другом уменьшается. Способность пропускать расчетное количество силы тока тоже уменьшается. Скрутки не выдерживают высокой, а подчас и обычной нагрузки, нагреваются, окисляются. Окислы плохо проводят ток, со временем качество проводки становится хуже. Получается, что проводка слабая, да еще и скрутки не позволяют подключить мощные электроприборы. Лучший выход в этом случае – замена проводки.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг – найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес – не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

  • пластиковые колеса от тележки – 2 шт. ;
  • болты М10;
  • болты М12;
  • швеллеры – 2 шт.;
  • эластичные подушки для рукояти – 2 шт.;
  • отрезки трубы;
  • полая труба – 1,2 м;

Для работы потребуются инструменты:

  • молоток;
  • слесарные инструменты;
  • болгарка;
  • сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Устройство защитного отключения на даче

Несколько слов об устройстве защитного отключения (УЗО), которое крайне необходимо для безопасного пользования электроприборами. Если бы УЗО устанавливалось всегда, оно сберегла бы много жизней. Опасность для человека представляет прикосновение н оголенному фазному проводу сети или металлическому корпусу электроприбора, случайно соединившемуся с фазным проводом. Для того чтобы защитить человека при случайном попадании фазы на корпус прибора, этот корпус нужно заземлить.

В результате при замыкании фазы на корпус должен потечь ток. достаточный для срабатывания предохранителя (автомата) в этой фазе. Если автомат рассчитан на рабочий тон 25 А, он срабатывает при тоне, примерно в два раза большем, то есть порядка 50 А. Это означает, что сопротивление заземления должно быть не более 220 В / 50 А = 4 Ом, примерно такая норма — 4 Ом и записана во всех руководящих документах. Сделать на даче заземление с таким сопротивлением — задача довольно сложная, иногда невозможная, поэтому обычно холодильники и электроплиты не заземляют.

При появлении УЗО задача значительно упростилась. Эти устройства срабаты- при токах утечки фазного провода на провод заземления или грунт величиной 30 мА, поэтому реальные требования к заземлению заметно снижаются. Можно, например, в качестве заземления использовать металлический корпус насоса, опушенного в воду колодца. Таким образом, достаточно соединить между собой контакты заземления всех розеток дома, включая розетку для подключения погружного насоса.

Главное же достоинство УЗО — защита человека от прикосновения к фазному проводу. Даже если при этом человек сюит на мокром грунте, сработавшее УЗО быстро отключит сеть, и удар тока не будет смертельным. Единственное, от чего не защитит никакой автомат, это если человен, стоя на сухом полу, коснётся одной рукой нулевого провода, а другой — фазного.

Использование УЗО позволяет уменьшить сечение заземляющих проводов. Без него сопротивление этих проводов входило в сопротивление заземления (норма указана выше — Д Ом), необходимо было использовать их с сечением по крайней мере 2,5 мм2. Для проводки с УЗО сопротивление заземления некритично, можно устанавливать провода минимального сечения — от 0,75 мм2.

В настоящее время выпускаются так называемые дифференциальные автоматы — объединение обычного автомата защиты от перегрузки и УЗО. Дифференциальный автомат можно было бы применить вместо входного автомата QF1 и УЗО, но это не очень удобно, поскольку при срабатывании УЗО (что иногда случается) придётся выходить за пределы участка.

Рабочий ток входного автомата QFI определяется допустимой мощностью, разрешенной в садовом товариществе, а рабочие токи остальных автоматов должны быть равными максимально потребпяемым по их цепям токам или превышать их. Выбор определяется ближайшим большим стандартным тоном автоматов — это 6,3. 10,16, 25 А. Существуют автоматы на большие гони, но они едва ли здесь применимы.

В установочной коробке (фото 1) необходимо соединить между собой довольно много нулевых проводников, для чего используется специальная шина — латунный брусок с отверстиями и зажимными винтами. Такой же шиной соединяются между собой жёлто-зелёные провода заземления.

Если к дому можно подвести только однофазную сеть, схема упрощается. Входной автомат QF1. счётчик РП и УЗО QF2 устанавливают однофазными, далее все автоматы подключаются своими левыми по схеме выводами к этой единственной фазе.

Если предполагается использование спутниковой антенны, установите заранее те же короба 10 * 16 мм от места расположения телевизора до антенны (можно параллельно сетевым проводам), внешний вид помещений не будет испорчен прокладной кабеля.

Этапы самостоятельного монтажа проводки

Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см.

Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования.

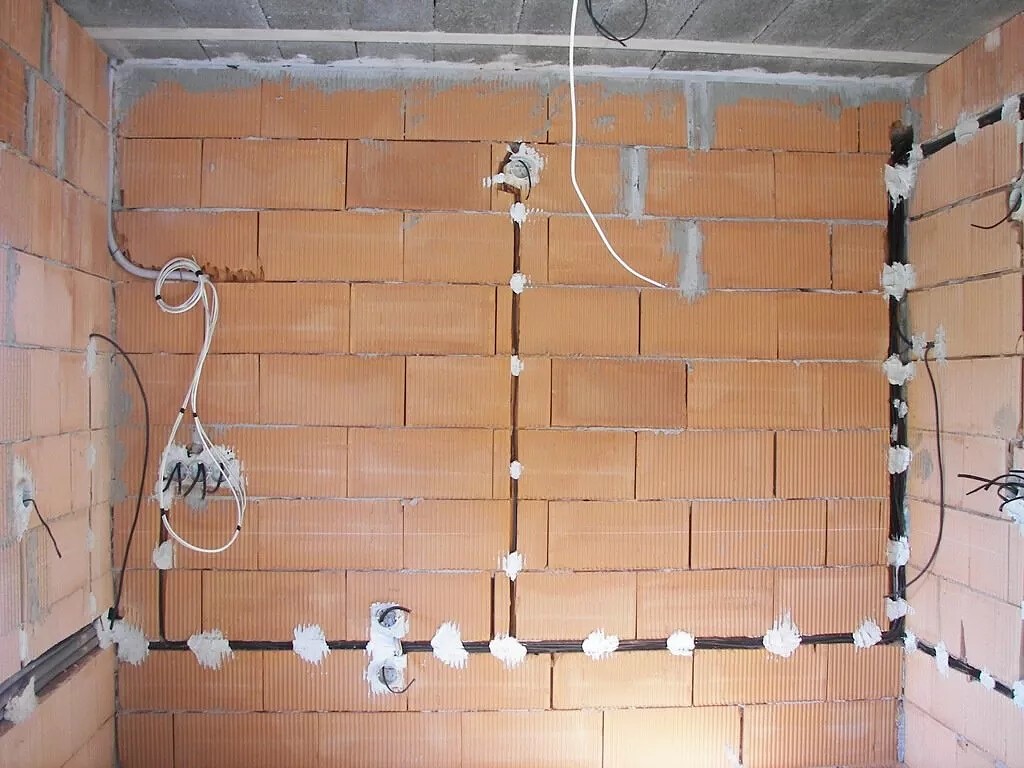

На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции.

Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Монтаж электропроводки

Перед монтажом открытой электропроводки необходимо иметь на руках составленную схему электропроводки. Монтаж начинают с выбора положения розеток, выключателей и распределительных коробок.

От всех розеток и выключателей размечают подводящие провода. От выключателей их выводят вверх, от розеток – вниз. Также проводят сверку с ПУЭ, если что-то не так, положение немного корректируют. При разметке пользуются уровнем, чтобы подводящие провода шли строго вертикально или горизонтально.

Делать скрутки и соединения проводов, кроме как в распределительных коробках, нельзя, поэтому закладывают по одному подводящему проводу минимум на выключатель либо розетку. Соединение двух розеток в разных комнатах с разводкой насквозь, в самой розетке, также запрещено.

Размечают положение подводящих проводов по горизонтали: для выключателей вверху комнаты, для розеток – внизу. При разметке также используют уровень.

Далее отмечают места, где будут располагаться распределительные коробки. Обычно это верхняя часть стены, недалеко от входной двери. От распределительных коробок размечают положение подводящих проводов к розеткам и выключателям, прорисовывая каждый провод.

На этой стадии примерно определяются с количеством коробок – допускается заполнение одной коробки не более, чем на 30%. Обычно это не более пяти соединений.

Снизить заполнение коробки можно, используя большую коробку по размерам (что не всегда эстетично) или используя вместо скруток проводов сжимы. Если всё-таки провода в коробке расположены слишком тесно – необходимо сделать несколько распределительных коробок на комнату.

Затем производят разметку проводов освещения от выключателей к светильникам. При работе нескольких светильников от одного выключателя используйте специальные выключатели, которые размыкают несколько клемм светильников одной клавишей.

Если такого выключателя нет – нужно выполнить отдельную распределительную коробку для каждой большой группы светильников, где производится разводка от провода выключателя на несколько проводов светильников.

После того, как разметка произведена, проверяют получившуюся длину проводов. Удобно покупать провода только после того, как определились с разметкой и уже известно, сколько их будет нужно по факту.

Затем, после проверки, производят прокладку провода. Прокладывают по разметке. При прокладке используют кабель-каналы или стандартные элементы для крепления открытой проводки.

Кабель-канал создаёт защиту для проводов и выглядит более эстетично в современном интерьере. Специальные прижимные элементы для открытой проводки менее эстетичны, но они проще в монтаже.

Крепление проводов при открытой проводке осуществляется не реже, чем через каждые полметра. При расположении проводов в кабель-канале сначала монтируют кабель-каналы, а затем располагают в них провода.

Провода внутри кабель-канала обязательно должны быть закрепрелы, а сам кабель-канал должен быть предназначен для прокладки силового провода, а не только слаботочных систем. На каждую розетку, выключатель или соединение в распределительной коробке оставляют выпуск провода минимум 10 см.

При прокладке открытой проводки в подсобных помещениях допускается крепить провода менее эстетичными способами, которые применяют для закрытой проводки. О них будет рассказано далее.

Затем производят установку выключателей и розеток. Выключатели и розетки при открытой проводке обычно крепятся прямо к стене. К выключателям подводят провода освещения светильников.

После установки их подключают к проводам и проверяют их работоспособность и правильность подключения при помощи тестера. После того, как всё сделано правильно – подключают провода к распределительным коробкам.

От распределительных коробок производят прокладку проводов к распределительному щитку. Правила – те же, что и для проводки в комнате. Возле щитка подключают нулевые провода и провода заземления.

Если к одному выключателю-автомату приходится подводить более чем по одному проводу – делают разводку проводов в отдельной распределительной коробке на этот автомат, расположенной возле щитка.

Повторно проверяют правильность подключения при помощи тестера. После этого можно вызывать электрика и подключать щиток к счётчику с опломбировкой.

Подробнее об электропроводке на даче — на видео:

Электромонтаж

Электропроводка в частном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований:

  1. Используются самозатухающие провода и кабеля с отличной изоляцией.
  2. Коробки распределительные и установочные должны быть металлическими.
  3. Все соединения герметизируются.
  4. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
  5. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Монтаж

Вначале делают отвод от линии ЛЭП. Вводной кабель подбирают, учитывая максимальную мощность электрооборудования всего дома.  Важным моментом может стать особенность материалов: если просто соединить медный провод с алюминиевым, они долго не прослужат – помешает сильное окисление. Проще всего соединить их при помощи клеммной колодки. В отличие от традиционного соединения винтом и гайкой, клеммная колодка очень просто, но надежно производит соединение медных и алюминиевых проводов в любом их сочетании. Нужно зачистить изоляцию на концах проводов всего на 5 мм и зажать винтом, вставив в отверстия.

Потом нужно установить распределительный щиток. В него устанавливают автоматические выключатели для каждой сети, счетчик электроэнергии, вводной автомат и УЗО. Автоматический выключатель, должен отключить весь дом от электричества в случае короткого замыкания. Для однофазной сети используют однополюсный или двухполюсный (заводится фаза и ноль). Вводной автоматический выключатель, как правило, устанавливают после счетчика – тогда его не нужно опломбировать, а если установить до счетчика – нужна обязательно пломба. Корпус щитка непременно нужно заземлить.

УЗО, то есть устройство защитного отключения, – очень нужная вещь для безопасности. Оно улавливает самую незначительную утечку тока и сразу реагирует отключением, тем самым защищает человека, если произошла утечка на металлический корпус. Его выбирают, учитывая ток номинальный и ток утечки. Причем, номинальный ток выбирают выше, чем ток автоматического выключателя в цепи. А ток утечки выбирают, учитывая подключаемое оборудование и тип помещения. Например, для ванной комнаты с ее влажностью (и для чердачных помещений) нужно УЗО с током утечки не более 10 mA, а для более сухих помещений достаточно 30 mA.

Если делается воздушное ответвление, обязательно нужно заземлить однофазный ввод. Чтобы повторно заземлить нулевой провод при вводе, можно использовать водопроводные трубы. Так к трубе приваривают стальную полоску, к ней присоединяют нулевой провод, а можно заземлить используя стальные стержни, с диаметром 12 мм каждый или стальные уголки толщиной 4 мм и длиной не меньше 2 м. К ним приваривается стальной уголок, к нему прикрепляется медный проводник. Вся эта конструкция закапывается в землю на глубину возможного промерзания. Сопротивление заземления должно быть 4 Ом.

Электропроводка на даче под землей делается в такой последовательности:

  • нужно проложить короба для проводов и закрепить их;
  • в подготовленные короба протянуть провода;
  • установить розетки и выключатели;
  • подключить провода к щитку и счетчику.

Подключение проводов к распределительному щитку и счетчику обычно делает местный электрик, он должен их опломбировать. Обеспечить дачу электропроводкой вполне возможно своими руками, многие это успешно проделали.

Порядок монтажа

Для того чтобы обустроить проводку в частном доме своими руками, потребуется приготовить следующий монтажный инструмент:

  • Плоскогубцы и бокорезы;
  • Набор отвёрток и остро заточенный монтажный нож;
  • Изоляционную ленту;
  • Усадочные трубки (по необходимости).

Также нужно будет подготовить схему электропроводки на даче своими руками прорисованную после тщательной проработки порядка её размещения. По завершении составления схемы на её основе делается разметка мест монтажа установочных изделий, а также трасс, по которым проводку следует прокладывать.

Шкаф с автоматами

Начиная от него, провода расходятся по всем прорисованным в схеме помещениям и подсобкам. При установке розеток и выключателей сначала выполняется их неполный монтаж, при котором они просто фиксируются в заранее подготовленных нишах или на подрозетниках (при открытой прокладке).

После этого можно переходить к монтажу жгута проводов одним из заранее выбранных методов, а именно:

При полностью скрытой прокладке кабель с жилами сначала укладывается в уже подготовленный штроб, фиксируется там специальными скобками, а затем заделывается смесью из алебастра и мела. Вид скрытой проводки до заделки представлен на рисунке ниже;

Разводка скрытым способом

  • В соответствии со схемой электропроводки на даче своими руками обустраиваемой за отделочными панелями, прежде она помещается в гофрированную трубку, которая, в свою очередь, фиксируется скобами в заранее размеченных местах;
  • По завершении этих операций переходят к монтажу распредкоробок, также устанавливаемых в предварительно размеченных местах;
  • На завершающей стадии электромонтажных работ концы проложенных тем или иным способом проводов заводятся в распредкоробки и соединяются там согласно схеме кроссировки;
  • Ответные части этих же проводов подводятся ко всем электроустановочным изделиям и надёжно фиксируются на них.

При проведении этих операций важно соблюдать следующие правила подключения:

  • К розеткам подводятся два линейных провода, один из которых (в изоляции красного цвета) – фазовый, а другой, имеющий синюю расцветку, – нулевой;
  • К выключателю должен подходить только один красный провод, то есть он включается обязательно в разрыв фазной подводки;
  • В распредкоробке коммутируются оба линейных осветительных провода, один из которых направляется к выключателю, а другой –протягивается до контактов лампочки вместе с нулевой жилой.

В заключение отметим, что схема электропроводки в загородном доме должна учитывать не только расположение отдельных нагрузок, но и наличие в нём силового оборудования с большой потребляемой мощностью. В этом случае до места размещения энергоёмких агрегатов следует проложить отдельную трехфазную проводку с включенным в её цепь автоматическим выключателем соответствующего типа, рассчитанным на большие токи.

как сделать разводку, схема, инструкция с фото и видео

Наличие электрической проводки в гараже значительно облегчает жизнь автовладельца. При острой необходимости можно быстро зарядить аккумулятор или накачать спущенное колесо. А при серьёзных поломках наличие освещения позволит внимательно осмотреть транспортное средство из смотровой ямы. Мы подготовили для вас инструкцию со схемами, которая позволит осуществить монтаж своими руками.

Содержание

  • 1 Создание схемы электропроводки в гараже своими руками

    • 1.1 Схема для гаража без смотровой ямы

    • 1.2 Схема проводки для помещения со смотровой ямой

    • 1.3 Видео: советы по составлению схемы

  • 2 Необходимые материалы

  • 3 Необходимые инструменты для монтажа

  • 4 Проводка в гараже своими руками — пошаговая инструкция

    • 4.1 Подготовительные работы

    • 4.2 Внешняя проводка

    • 4.3 Внутренняя проводка в гараже

    • 4.4 Видео: как подключить УЗО

    • 4.5 Освещение смотровой ямы

    • 4.6 Видео: проводка в гараже своими руками

  • 5 Освещение в гараже с помощью светодиодной ленты

Создание схемы электропроводки в гараже своими руками

Схема однофазной электропроводки для гаража

Гараж относится к группе технических помещений, где чаще используется проводка открытого типа. Это позволяет провести работы по электроснабжению в кратчайшие сроки. К тому же такую систему проще модернизировать и обслуживать. В целях безопасности проводка может быть проложена и внутри несущих стен, но при возникновении проблем участок с повреждением придётся полностью вскрывать.

В гаражах, используемых для парковки и содержания не более двух автомобилей, прокладывается однофазное питание напряжением 220 В с частотой 50 Гц. Этого напряжения достаточно для работы освещения, силовой розеточной группы, питания электроинструмента, зарядного и пускозараядного оборудования.

Трёхфазное питание напряжением 380 В применяется только в гаражах, используемых для содержания большого количества автомобилей и габаритной техники, когда существует надобность в постоянной работе электрического котла, питания станочного оборудования и сварочного аппарата.

Перед проведением монтажных работ обязательно составляется схема прокладки электросети. Для составления схемы лучше использовать миллиметровую бумагу, где изображается общий план гаража, стены, пол и потолок. Все эскизы изображаются в уменьшенном масштабе, удобном для нанесения соответствующих обозначений.

Пример устройства внешней электропроводки в гараже

После этого на схеме обозначаются места расположения следующих устройств:

  • вводной распределительный щит;
  • устройство учёта, УЗО, автоматика;
  • розеточная группа;
  • выключатели и осветительные приборы;
  • силовой кабель и электропроводка.

При вычерчивании схемы желательно продумать оптимальное расположение УЗО, счётчика учёта и просчитать маршрут для прокладки кабеля к розеточной группе и освещению. Определяется общее количество розеток и осветительных приборов, особенно при наличии смотровой ямы.

При проектировании электропроводки следует предусмотреть способ подачи электроэнергии к распределительно щиту с учётом места расположения гаража. В основном гараж возводится в гаражных кооперативах с собственной подстанцией или около жилых строений, подключённых к электросети. Если планируется постройка гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей линии передач.

Схема для гаража без смотровой ямы

Схема однофазной электропроводки гаража на 220 В

С учётом описанных условий на фото выше показана схема однофазной проводки с номинальным рабочим напряжением 220 В. Это примерная схема, составленная для ознакомления. На практике, особенно при наличии мощного оборудования, схема электропроводки может иметь несколько другой вид.

На схеме для гаража без смотровой ямы изображено:

  • 1 — вводной двухполюсный автомат, рассчитанный на 220 В;
  • 2 — электрический счётчик;
  • 3 — УЗО для розеточной группы и освещения;
  • 4 — однополюсные автоматы на каждую розеточную группу;
  • 5 и 6 — попарные розеточные группы;
  • 7 — автомат общей осветительной сети;
  • 8 — автомат местной осветительной сети для точечных осветительных приборов;
  • 9 и 10 — выключатели для общего и местного освещения;
  • 11 и 12 — осветительные приборы.

Согласно этой схеме для монтажа проводки используется трехжильный провод: фаза (L), ноль (N) и заземление. Провод заземления предназначается для защиты человека от воздействия электрического тока и сохранения работоспособности электроприборов. В целях упрощения схемы разводка заземляющего провода (PE) не показана.

Схема проводки для помещения со смотровой ямой

Схема однофазной электропроводки гаража со смотровой ямой

Условно смотровую яму можно отнести к подвальным помещениям, расположенным ниже уровня пола. Согласно правилам устройства электроустановок (ПУЭ) для электроснабжения смотровой ямы должен использоваться ток сверхнизкого напряжения — 42 вольта и менее.

Для этого монтируется специальный трансформатор, понижающий напряжение и рассчитанный на общую мощность тока до 2–3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.

Не рекомендуется пренебрегать этим правилом, так как при возникновении неполадок в сети вы можете получить серьёзное поражение электрическим током, вплоть до летального исхода.

Выше располагается схема электропроводки для гаража со смотровой ямой. На схеме изображено:

  • 1 — вводной электрический щит;
  • 2 — вводной двухполюсный автомат на 220 В;
  • 3 — электрический счётчик;
  • 4 — понижающий трансформатор до 36–42 вольт;
  • 5 — осветительные приборы смотровой ямы;
  • 6 — УЗО;
  • 7 и 8 — автоматы розеточной группы № 1 и 2:
  • 9 и 10 — розеточные группы № 1 и 2;
  • 11 и 12 — автомат освещения группы № 1 и 2;
  • 13 и 14 — группа освещения № 1 и 2;
  • 15 — выключатель или несколько выключателей для групп освещения.

Как и в предыдущем случае, для прокладки электросети используется кабель с заземляющей жилой. Для освещения применяется кабель — ВВГ 3*1,5, а для розеточных групп — ВВГ 3*6. Для розеток сечение кабеля увеличено из-за возможности подключения мощного оборудования: компрессор, сварочный аппарат, пускозараядное устройство.

Видео: советы по составлению схемы

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Необходимые инструменты для монтажа

Понижающий трансформатор для электросети с 220 до 36 вольт

Для монтажа электропроводки потребуется следующий инструмент:

  • плоскогубцы и бокорезы;
  • крестовая и шлицевая отвёртка;
  • молоток и зубило;
  • электродрель и перфоратор;
  • болгарка с диском по бетону;
  • изолента и индикаторная отвёртка.

Желательно, чтобы рукоятки ручного инструмента были сделаны из прорезиненых материалов. Если рукоять из пластика, то перед выполнением работ её нужно обернуть изолентой в несколько слоёв.

Проводка в гараже своими руками — пошаговая инструкция

Работы по монтажу проводки и освещения в гараже состоят из нескольких этапов: подготовка стен, протяжка вводного кабеля, монтаж внутренней проводки, подключение освещения и розеток.

Индикаторная отвёртка для проверки питания на контактах

При работе с электричеством обязательно соблюдаются правила техники безопасности:

  1. Подключение, протяжка, монтаж и другие работы выполняются при отключённом электричестве. В этом лучше убедиться самостоятельно — внимательно проверяйте каждый контакт при помощи индикаторной отвёртки. Для этого кончик отвёртки прикладывается к контактам и другим поверхностям, при этом указательный палец всегда находиться на контакте с торца рукояти.
  2. При обесточивании распределительного щита на него вешается указательная табличка: «Не включать! Ведутся работы». Если нет возможности полностью обесточить щиток, то работы по подключению следует проводить только в резиновых перчатках, стоя на резиновом коврике.
  3. Касаться двух контактов одновременно запрещается. При работе с трёхфазной проводкой следует быть предельно внимательным. Напряжением между проводниками в сети 380 В заметно выше, чем в стандартной 220 В. Также важно помнить, что воздействие межфазного напряжения, особенно при прохождении тока через сердце, чревато летальным исходом.

Если перед выполнением работ вы неуверены, что сможете довести дело до конца при должной внимательности и концентрации, то не приступайте к монтажу проводки. Лучше вызвать профессионала, который выполнит работу более качественно и с минимальным риском для здоровья.

Подготовительные работы

Протяжка силового кабеля «по воздуху»

Перед монтажом электропроводки следует подготовить кабель и стены под прокладку коммуникаций. Кабель нарезается с учётом запаса — 10 см на каждое соединение. Перед нарезкой поверхность стены внимательно обмеряется согласно маршруту, построенному на схеме.

Перед нанесением разметки рекомендуется ещё раз проверить схему на соответствие следующим требованиям:

  • маршрут кабеля должен идти строго горизонтально или вертикально. Поворот трассы происходит только под углом 90o;
  • проводка должна прокладываться на расстоянии 10–15 см от места сопряжения стен с потолком или полом;
  • выключатели монтируются на высоте не менее 1,5 м. Расстояние от дверного проёма не менее 10–15 см;
  • розетки врезаются в стену на высоте не менее 60 см от поверхности пола. Расстояние между соседними розетками не менее 4 м;
  • на каждую группу розеток и осветительных приборов предусмотрен отдельный автоматический выключатель;
  • для смотровой ямы обязательно предусмотрен понижающий трансформатор и осветительные приборы соответствующей мощности.

После этого на поверхность стены наносится разметка при помощи разметочного шнура, маркера или строительного карандаша. При использовании карандаша разметка проверяется по уровню. Для этого применяется лазерный или пузырьковый уровень.

Если в гараже присутствуют посторонние габаритные предметы и ёмкости с горючими смесями, то перед прокладкой проводки их необходимо вынести на улицу.

Внешняя проводка

Протяжка силового кабеля «под землёй»

Сложность и объём работ по подводке силового кабеля к гаражу будет зависеть от того, на какой территории находится постройка. Если гараж располагается на придомовой территории, то достаточно вырыть котлован нужной длины и проложить бронированный кабель.

Для строения, возведённого на территории гаражного кооператива или являющегося отдельно стоящим зданием, потребуется подать заявление в организацию, которая обслуживает линию электропередач.

Далее, организация рассмотрит заявление, документы на право собственности и составленную схему электроснабжения. После чего будет вынесено решение и назначены требования, которые владелец должен соблюсти перед подключением электросети.

Согласно СНиП подводку силового кабеля можно выполнить двумя способами:

  1. Под землёй — скрытый способ подключения строения, при котором используется бронированный кабель. Для его прокладки вырывается траншея глубиной не менее 30 см, ниже точки промерзания грунта. На дно траншеи засыпается и уплотняется песчаная подушка толщиной 15 см. На подушку укладывается гофрированная труба и протягивается кабель. После этоготруба засыпается 15 см слоем песка и окончательно замуровывается в земле.
  2. По воздуху — открытый способ подключения здания к электросети. Для этого используется кабель с несущим тросом, который натягивается между опорным столбом и гаражом. Если расстояние между гаражом и столбом превышает 20 м, то между ними устанавливается промежуточная опора. Высота натяжения кабеля над проезжей частью не должна быть меньше 6 м над уровнем земли.

Работы по подключению силового кабеля выполняются только специалистом управляющей компании. В процессе работ вы вправе контролировать ход и качество их выполнения. Особенно это касается глубины залегания кабеля — не менее 70 см и высоты натяжения при вводе в помещение — не более 2,75 м.

Внутренняя проводка в гараже

Штробление стен под прокладку электропроводки

Для ввода силового кабеля в гараж потребуется сделать отверстие в стене при помощи перфоратора. Диаметр отверстия — 20–30 мм. Кабель протягивается через гофрированную ПВХ трубу сечением 20–25 м и подводится к месту расположения электрического щитка.

Дальнейший монтаж электропроводки внутри гаража состоит из следующего:

  1. По нанесённой разметке делаются пропилы на глубину 2,5–3 см при помощи болгарки с диском по бетону. После этого бетон аккуратно выдалбливается с помощью зубила и молотка до формирования кабель-канала нужной формы.

    ПВХ гофра для защиты кабеля при прокладке коммуникаций

  2. В заранее размеченном месте выполняется установка электрического щитка на необходимое количество модулей. Для однофазной сети, как правило, достаточно щитка на 9 модулей, а для трёхфазной — 12 модулей и более.
  3. При установке щитка потребуется аккуратно снять упаковку и заводскую защитную плёнку. Для монтажа на стену необходимо открутить верхнюю часть корпуса и дверцу. Под ними будет располагаться дин-рейка для модулей и клеммы. Все элементы необходимо временно снять.
  4. Под крепление щита в стене потребуется просверлить четыре отверстия и забить пластиковые пробкам. После задняя часть корпуса монтируется на стену при помощи саморезов, которые вкручиваются в монтажные отверстия.

    электрический щиток для гаража с автоматоми, УЗО и счётчиком

  5. Перед установкой модулей в щиток их лучше промаркировать. Для этого можно воспользоваться обычной бумагой и прозрачным скотчем. На кусочке бумаги 1×0,5 см пишется название модуля и приклеивается к изделию. Например, если монтируется несколько УЗО, то на первое устройство приклеивается: «УЗО розеточной группы №1».
  6. После маркировки модули крепятся на дин-рейку в любом удобно порядке, но лучше начинать с УЗО и счётчика, а после располагать однополюсные автоматы. Далее, проводится подключение модулей при помощи перемычек из кабеля диаметров 2,5 мм. Для этого провод нарезается на кусочки нужной длины. Конец перемычек для подключения к автомату зачищается на 1 см, а для подсоединения к счётчику на 2 см.
  7. При подключении модулей в однофазной сети используются перемычки белого и синего цвета. Белый провод — фаза, а синий — ноль. Верхние контакты предназначены для подключения фазных проводов от электросчётчика, а нижние для отходящих проводов на розетки и освещение.

    Скобы из провода для подключения автомата и УЗО

  8. После подключения «фазы» и «нуля» необходимо произвести подключение отходящего от счётчика, УЗО и автоматов «нулевого» провода. Для этого перемычка выводится на контактные клеммы «нулевой» шины. В завершении необходимо тщательно проверить зажимные винты.
  9. Для подсоединения силового кабеля потребуется ввести защитную гофру с проводником в щиток через прокол в изделии. Кабель подключается к вводному автомату в верхней части устройства.
  10. От автоматических выключателей протягивается провод в оплетке по кабель-каналам или ПВХ трубам, закрепленным на стене. При подводе линии к месту расположения розеток монтируется распределительная коробка. Монтаж осуществляется открытым или скрытым способом.

    Монтаж распределительного щита на стене и коробки под потолком

  11. При открытом способе коробка монтируется на потолке или стене при помощи саморезов. При закрытом способе в стене высверливается углубление под коробку при помощи электродрели с корончатой насадкой. Далее, для подключения проводов используется схема с цветовой маркировкой, которая идёт в комплекте. От коробки протягивается линия до розеточной группы и производится её подключение.
  12. Аналогичным способом выполняется протяжка линии для освещения и выключателей. Кабель протягивается до места расположение выключателя, где распаивается и отходит на осветительные приборы.

После протяжки и монтажа всех узлов электропроводки проверяется качество подсоединения приборов, изоляция и подключение освещения. Если все работы выполнены с учетом СНиПа, то можно произвести проверку, подав питание.

Видео: как подключить УЗО

Освещение смотровой ямы

Освещение смотровой ямы в гараже лампами 36 вольт

Освещение и обустройство розеток для смотровой ямы, как правило, выполняется только в гаражах, где планируется монтаж трёхфазной проводки напряжением 380 В. Для этого выполняются все работы, описанные выше. Дополнительно к этому около распределительного щита монтируется и подключается понижающий трансформатор.

От трансформатора протягивается линия закрытым способом — в стене и полу выбивается штраба, куда укладывается кабель защищённый ПВХ гофрой. После этого кабель подводится напрямую к смотровой яме, где расходится на осветительную группу.

В качестве осветительных приборов используются низковольтные светильники 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью выполнен из пластика. Если на корпусе присутствует металлический контур или крышка, то её дополнительно заземляют.

Розетки и выключатели для освещения в смотровой яме должны находиться за её пределами. Оптимально, если они будут находиться в непосредственной близости от распределительного щита.

Видео: проводка в гараже своими руками

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

  1. Для гаража площадью до 25–30 м

    Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

    2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

  2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

    Светодиодное освещение в гараже после подключение на основе диодов 5630

  3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
  4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
  5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

  • Автор: Виталий Варламов
