Вытяжная вентиляция своими руками дома

Содержание

1 Каков принцип работы вытяжной системы?
2 Принципы устройства вытяжной системы в доме
3 Основы расчета объема требуемого чистого воздуха
4 Непосредственный монтаж системы
5 Как сделать вытяжную вентиляцию своими руками

Любое строительство, будь оно частными или капитальным, должно быть продумано до мелочей, и особое внимание должно уделяться именно системе вентиляции.

Если это не предусмотреть, то в доме или в квартире будет не только не комфортно жить из-за сжатого воздуха, неприятных запахов от приготовления пищи, но и могут возникнуть серьезные заболевания спустя годы. При нерабочей или отсутствующей вентиляции зафиксированы случаи, когда на стенах появлялась плесень, а окна запотевают полностью, что из них ничего не видно.

Каков принцип работы вытяжной системы?

При правильном подходе к работе, вытяжная вентиляция своими руками — это не такой уж и сложный процесс, как могло показаться на первый взгляд. Правда, для этого потребуются знания основ вентиляции, умение использовать инструмент, а также терпение и свободное время. В целом, актуальность самодельных систем вентиляции можно отнести только к небольшим домам и квартирам.

Практика показала, что лучше всего работает приточно-вытяжная система. Ее принцип работы раскрывается в следующих аспектах:

Приточный клапан является основным в работе системы. Он представляет собой место, через которое в дом проникает свежий воздух. Чтобы воздух быстро распределился по помещению, ставят вентиляторы, которые получают воздух и проталкивают его по помещению, распределяя нужные объемы.
Как только вентилятор пройден, воздух попадает в фильтр, где проходит процедуру очистки. Тут же он может проходить этап нагрева, что является опциональным этапом, поскольку рекуператоры для нагрева присутствуют не во всех системах.

После того, как фильтрация пройдена, воздух распределяется внутри помещения.
Что касается обработанного, уже несвежего, горячего углекислого газа, то он поднимается вверх, к потолку. Здесь находится вытяжное отверстие, через которое, естественным или механическим способом, он выходит наружу. Обычно используют второй вариант, где вентилятор, посредством канала в виде воздуховода, выталкивает его наружу.

Как видите, это решение требует существенных затрат на моменте обустройства. Но, вложившись единожды, вы получите комфортное жилье, отвечающее всем требованиям и нормам при проживании. К преимуществам такой системы относят безопасность и эффективность, возможность исключить частые заболевания жителей благодаря постоянной циркуляции воздуха.

Принципы устройства вытяжной системы в доме

Чтобы понимать, как именно делается вытяжная вентиляция дома своими руками, требуется разобраться в ее устройстве. А именно, для примера рассмотрим систему вентиляции, сделанную настоящими профессионалами своего дела.

На первом месте стоит приточный клапан. Его особенность кроется в возможности менять количество пропускаемого воздуха за счет заслонки. Его требуется размещать с северной стороны, поскольку по статистике отсюда ветер дует чаще всего. На входе воздуха в клапан стоит вентилятор, который разряжает поток, загоняя приходящий воздух в канал. Этот канал может состоять из ответвлений, которые идут к нужным помещениям в доме. Связывает их коллектор — распределительный отсек.
На выходе стоит смеситель. Это специальная камера, которая ставится в каждой комнате. Она выводит потоки свежего воздуха в помещение. Здесь стоит рекуператор — устройство, которое служит для нагрева воздуха до комфортной температуры. Нагрев идет без существенных затрат, поскольку по факту осуществляется обычный обмен энергией, между отработанным горячим углекислым газом из помещения и уличным, охлажденным воздухом. В летнее время рекомендовано ставить кондиционеры, чтобы охлаждать горячий поток, приходящий с улицы.
Что касается воздуха, бывшего в употреблении, то он проходит через вытяжку и попадает на вентилятор, проходя через специальные отверстия в виде решеток, находящихся в верхней части комнаты или на потолке. Лопасти выводят воздух наружу, в трубу, которая ставится в один уровень с коньком крыши вашего дома.

Как видите, монтаж такой сложности требует участия профессионалов в работе. Но есть

приточно-вытяжная вентиляция своими руками в доме, которая делается гораздо проще.

Основы расчета объема требуемого чистого воздуха

Любой монтаж требует предварительных расчетов. А именно нужно посчитать воздухообмен, который необходим для конкретного дома. При этом стоит учитывать, что воздухообмен в зависимости от комнаты может быть разным, где на кухне, в ванной и туалете он интенсивнее, а в спальне и гостиной, на порядок меньше.

В общей сложности, нормы СНИП для частного дома рекомендуют, что циркуляция на 1 проживающего в доме должна составлять порядка 60 кубических метров в час. Если, судить по площади помещений, то на 1 квадратный метр приходится 3 кубометра чистого воздуха за 1 ч. Зачастую в качестве каналов прохождения воздуха в доме, используют пластиковую канализационную трубу, диаметром 100 мм. Множество ее фитингов, заглушек и переходов позволяет создавать надежные вентилируемые каналы подачи и отвода воздуха.

Непосредственный монтаж системы

С выбором требований для дома разобрались, а потому сам монтаж не составит большого труда. Если каналы будут проходить под потолком, то используйте специальные подвесы, среди которых можно обойтись подвесами для монтажа гипсокартона. Трубы из пластика хорошо стыкуются между собой без необходимости проводить герметизацию соединений. В дальнейшем, после отделки, их можно будет закрыть натяжным полотном. В тех местах, где труба будет спускаться по стене, используйте кронштейны.

Собирайте цепочку в правильной последовательности. Сначала ставьте приточный клапан, затем, рециркуляционный узел, после чего коллекторы вытяжного и приточного типа, нагреватель воздуха в виде рекуператора. Производите расключение системы подачи/отвода, ставьте диффузоры и проточные рамки.

В качестве небольшого совета, можно заменить пластиковую основу на специальную гофру, которая загибается под нужным углом. Это поможет избежать соединений, и попросту позволит уложить канал передачи воздуха по кратчайшему пути. Если гофрированный материал придется совмещать, то можно использовать 21-е саморезы, которые могли бы пойти на монтаж гипсокартона. Саморезы вкручиваются встык, а место соединения дополнительно герметизируется.

Как сделать вытяжную вентиляцию своими руками

Теперь вы вполне можете ответить на вопрос о том, как сделать вытяжную вентиляцию своими руками, какие основные узлы входят в ее состав, каким образом правильно осуществлять монтаж. Но, самое главное — это расчет. То, что мы предложили трубу диаметром 100-150 мм, это только усредненный вариант, в большей части подходящий под загородные дома небольшого типа. Поэтому, производите расчет, ориентируйтесь на нормы СНИП и консультируйтесь у специалистов.

Если вы не уверены, что сможете выполнить всю кропотливую работу своими руками, то лучше обратиться к профессионалам. Это станет гарантом вашего здоровья и комфортного времяпровождения в собственном доме. Не экономьте на вентиляции, поскольку это чревато последствиями. Делайте ее не только в основной части дома, но и в кровле, подвале, в погребе и других важных местах конструкции.

особенности конструкции, монтаж техники дома своими руками

Приточно-вытяжная вентиляция станет отличным вариантом для квартиры или частного дома, обеспечивая в помещении воздухообмен и поддерживая оптимальный уровень влажности. Монтаж оборудования не представляет сложности, поэтому с такой работой справится каждый домовладелец. Нужно лишь правильно подобрать систему вентиляции, которая будет полностью соответствовать площади и этажности здания.

Содержание статьи

Необходимость качественной вентиляции
Принцип работы
- Шкаф автоматики
- Вытяжная установка
Преимущества и недостатки
Особенности системы воздухообмена
Самостоятельный монтаж оборудования
Правила ухода

Необходимость качественной вентиляции

Под вентиляцией помещения принято понимать процесс обмена воздуха между окружающей средой и замкнутым пространством. Правильно спланировав используемые в помещении инженерные коммуникации, можно будет обеспечить комфорт проживания в частном доме., поэтому домовладельцу потребуется определиться с типом используемой вентиляции и в последующем грамотно выполнить все монтажные работы, проложив воздуховоды и установив нагнетающие вентиляторы. При условии наличия на руках качественной документации провести установку элементов системы воздухообмена не составит труда.

В каждом конкретном случае вентиляцию и используемое оборудование рассчитывают индивидуально исходя из показателей площади помещения, особенностей планировки и этажности дома. Только с учетом этих факторов можно будет обустроить в помещении эффективную систему воздухообмена, которая обеспечит необходимый приток свежего воздуха, предупреждая при этом охлаждение помещения в зимнее время года и перегрев в летний зной.

Большой популярностью сегодня пользуется приточная вентиляция, которая сочетает простоту конструкции, надежность, эффективность и при необходимости может быть смонтирована самостоятельно. Особенностью функционирования такой системы воздухообмена является правильно рассчитанный объём поступающего и удаляемого воздуха из помещения, что позволяет гарантировать комфортный микроклимат, поддерживая оптимальный температурный режим в доме.

Принцип работы

Принцип работы приточно-вытяжной вентиляции чрезвычайно прост. В дом через систему воздуховодов подается чистый воздух с улицы, который может дополнительно охлаждаться, подогреваться или проходить другую обработку. По специальным каналам свежий воздух с улицы естественным образом или нагнетателями распределяется в необходимом объёме по всем комнатам в доме. Из каждого помещения одновременно удаляется грязный отработанный пар, что позволяет обеспечить постоянную смену воздуха в доме.

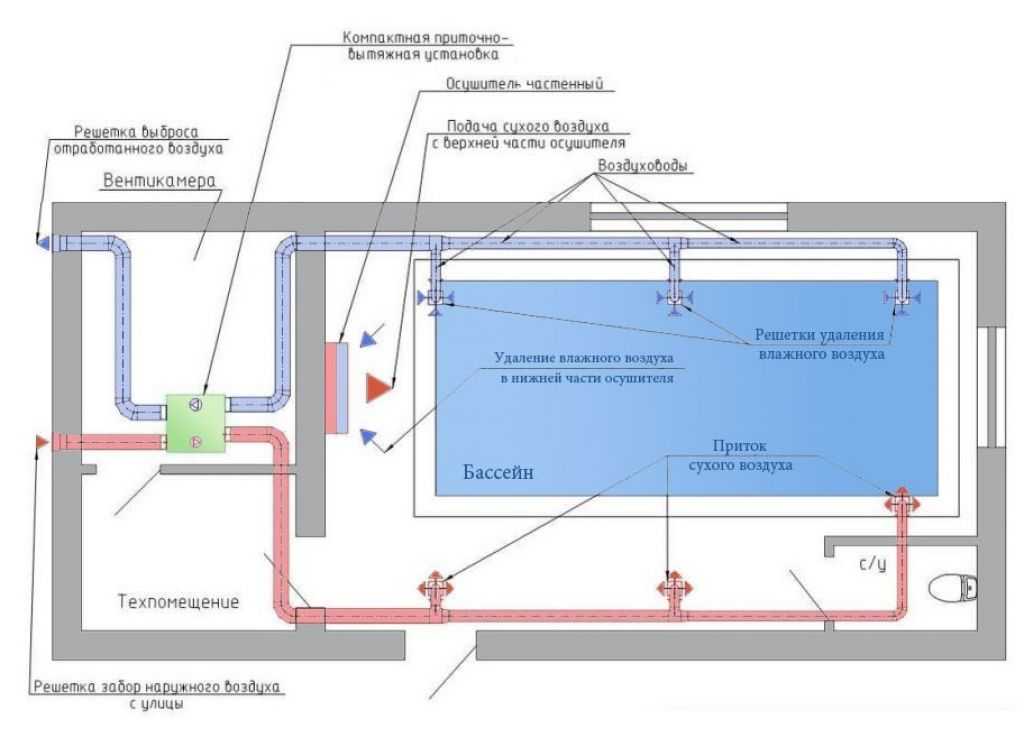

Стандартная схема приточно-вытяжной вентиляции включает следующие элементы:

воздуховоды;
вентиляторы для механического типа побуждения тяги;
воздухораспределители;
шиберы, регулирующие приточно-вытяжные клапаны и заслонки;
фильтры;
калорифер;
рекуператоры;
шумопоглотители.

В каждом конкретном случае конструкция такой вентиляции и используемые компоненты могут различаться в зависимости от особенностей дома и количества комнат. При наличии кондиционера можно отказаться от калорифера, рекуператора и ряда других элементов, которые отвечают за нагрев, охлаждение или очистку воздуха.

Шкаф автоматики

Управление работой всей вытяжной вентиляции может осуществляться вручную, так и с помощью подключённого шкафа автоматики. Последние отличаются функциональностью, позволяют уменьшить или увеличить количество поступающего в помещение воздуха, существенно упрощая работу всей системы, обеспечивая ее автономность и беспроблемность эксплуатации.

Шкаф автоматики управляет работой всей системы, обеспечивая взаимодействие используемых компонентов, он способен включать и выключать водяные калориферы и электронагреватели, управлять заслонками, изменять режимы работы и при необходимости полностью обесточивать оборудование при коротких замыканиях и существенных перебоях электроснабжения. Также управление вентиляцией может осуществляться с помощью заслонок вручную и соответствующих тумблеров, однако эффективность работы такого оборудования оставляет желать лучшего.

Вытяжная установка

Самым сложным и важным компонентом всей системы вентиляции является вытяжная установка. Она выполняется моноблочной или сборной. Последние используются преимущественно в промышленных зданиях и административных сооружениях, где требуется обеспечить большой объём обновляемого воздуха в час.

Сборные установки собирают из отдельных блоков, что позволяет в последующем модернизировать оборудование, обеспечивая его полное соответствие особенностям помещения. Такие агрегаты могут включать блоки фильтрации, охлаждения, рекуператоры, ионизаторы. Чаще всего сборные установки используются на крупных объектах, где необходима производительность на уровне в 3000 метров кубических воздуха в час и более.

В частных домах используются моноблочные установки, которые отличаются небольшой производительностью, их монтаж не представляет какой-либо сложности, поэтому все работы по установке оборудования можно выполнить своими руками. К преимуществам моноблоков можно отнести их доступную стоимость, компактные габариты, надежность и простоту эксплуатации.

Преимущества и недостатки

На сегодняшний день приточные вытяжки получили распространение на отечественном рынке, что объясняется их функциональностью, простотой обслуживания и возможностью монтажа своими руками. К преимуществам таких систем воздухообмена можно отнести:

великолепную эффективность;
надежность и долговечность;
возможность модернизации и установки обогревателей, увлажнителей и кондиционеров;

простоту монтажа и последующего обслуживания техники;
возможность оптимизации под конкретные требования заказчика;
доступную стоимость используемого оборудования.

Нужно лишь помнить, что обеспечить функциональность и беспроблемность эксплуатации оборудования можно лишь в случаях правильного планирования системы вентиляции, которая должна полностью отвечать особенностям здания. Использование автоматических шкафов управления позволяет повысить эффективность работы такой техники, которая функционирует в полностью автономном режиме.

Особенности системы воздухообмена

Используемые вытяжные системы вентиляции могут дополнительно оснащаться рекуператорами, позволяющими предупредить охлаждение помещения при заборе свежего воздуха с улицы. Такие устройства позволяют использовать тепло от удаляемого из помещения воздуха, которым нагревают свежий и холодный воздух с улицы.

В каждом конкретном случае конструкция используемого обогревателя может отличаться с учетом общей производительности, наличия или отсутствия дополнительных ТЭН и других устройств. Оснащение системы вентиляции рекуператором позволяет решить проблемы с обогревом помещения в зимнее время года, сокращая расходы домовладельца на коммунальные нужды.

К установленным в частных домах системам воздухообмена предъявляют следующие требования:

эффективность работы;
минимальный уровень шума;
надежность и долговечность используемого оборудования;
удобство при монтаже и эксплуатации.

Выбирая используемое оборудование и его производительность, необходимо помнить, что по действующим нормам СНиПа и ГОСТа для обеспечения комфортного пребывания в помещении необходимо обеспечить воздухообмен на уровне 20 на человека для жилых помещений и 60 м3/ч для офиса.

Минимальный объем удаляемого воздуха будет различаться в зависимости от конкретной комнаты. Для кухни, где отмечается повышенная влажность и часто образуются неприятные запахи при приготовлении пищи, в час на квадратный метр площади должно удаляться около 10 кубометров воздуха. Для ванной комнаты и санузла этот показатель равняется 50 м3/ч.

Установки вытяжной вентиляции могут дополнительно оснащаться ионизатором и увлажнителем воздуха. С помощью такого оборудования можно существенно улучшить микроклимат в помещении, обеспечив оптимальный баланс влажности, решив проблему с пыльцой растений, которая может попадать внутрь дома, вызывая проблемы у аллергиков. Эксплуатация и обслуживание оборудования не представляет особой сложности, позволяя существенно улучшить функциональность используемых инженерных коммуникаций.

Самостоятельный монтаж оборудования

Благодаря простоте используемого оборудования в приточно-вытяжных системах вентиляции все монтажные работы можно провести самостоятельно, не обращаясь к профильным специалистам. Домовладельцу потребуется лишь качественная документация на строительство дома, где будут подробно указаны все располагающиеся внутри стен воздуховоды, вентиляторы и другая используемая техника.

Если такая проектная документация отсутствует, необходимо обратиться в специализированные компании, которые предлагают разработку проектов вентиляции частных домов и установку используемого оборудования. А вот самостоятельно выполнить расчет приточно-вытяжной вентиляции будет затруднительно.

Проще всего такую работу выполнить еще на этапе строительства дома, когда внутри стен непосредственно при их возведении монтируют пластиковые или металлические воздуховоды. Всё что останется сделать домовладельцу — установить нагнетающие вентиляторы, смонтировать рекуператоры, фильтры, установить шкаф управления и другое оборудование.

Проще всего такую работу выполнить по следующему алгоритму:

Установить центральный воздуховод.
От вентиляционной шахты отвести дополнительные каналы для снабжения воздухом отдельных комнат.
Смонтировать фильтры, поставить вентиляторы и другую технику.
Подключить шкаф управления и провести регулировку всей системы вентиляции.

Правила ухода

Домовладельцу необходимо будет раз в год выполнять очистку фильтров, рекуператоров, нагревателей и кондиционеров. Раз в 5 лет рекомендуется выполнять обслуживание воздуховодов, с комплексным осмотром всего используемого оборудования.

В подобном случае можно будет обеспечить беспроблемность эксплуатации техники, а вся система будет работать на максимуме своих возможностей, обеспечивая необходимый объем притока воздуха в помещение, решая проблемы с перегревом, избыточной влажностью и неприятными запахами на кухне. Выполнить сервисное обслуживание системы вентиляции можно как своими руками, так и обратившись в специализированные компании, предлагающие соответствующие услуги.

Приточно-вытяжная система воздухообмена отличается эффективностью, надежностью и долговечностью. Благодаря наличию полностью автоматического управления, вся работа оборудования контролируется микрокомпьютерами, которые следят за параметрами воздуха в помещении, оперативно увеличивая или уменьшая воздухообмен в доме или отдельных комнатах. Нужно лишь правильно спланировать конструкцию вентиляции и используемые элементы, провести своими руками все монтажные работы, что позволит полностью решить проблему воздухообмена в помещении, гарантировав комфорт проживания.

Как настроить выхлопную систему лазерного резака – OMTech Laser

Вентиляционные системы лазерного резака: удаление запахов и дыма лазерного резака

Установка системы выпуска лазера имеет решающее значение для вашего здоровья и здоровья вашего лазерного гравировального станка. Он предотвращает попадание потенциально вредных частиц в воздух, которым вы дышите, и помогает удалять мусор, который собирается в машине. Без работающей вытяжной системы качество воздуха на вашем рабочем месте немедленно упадет, запахи начнут собираться и наполнять ваш дом, а проблемы со здоровьем могут усугубиться. В зависимости от материала, который вы обрабатываете лазером, запах лазерного резака и токсичные пары могут попасть в ваши легкие, вызывая заболевание, удушье или даже смерть. Хотя лазерные установки OMTech удобны для начинающих и могут поместиться в вашем доме, никогда не забывайте: это лазеры промышленного размера с различными опасностями, и безопасность всегда должна быть вашим приоритетом.

Лучшая вытяжная система с лазерной гравировкой – это та, которая быстро выводит весь дым и запахи наружу, работает тихо и не создает опасности для соседей или жителей второго этажа. Подходящая система вентиляции лазерного резака также важна, потому что дым, остающийся внутри вашего станка, может загрязнить зеркала и фокусные линзы и привести к повреждению оптики.

В этой статье я научу вас, как настроить лазерную вытяжную систему, и приведу несколько примеров различных настроек, чтобы вы могли найти ту, которая лучше всего подходит для вас. Независимо от того, работаете ли вы в гараже, изолированном сарае или комнате в своем доме, эффективная лазерная вытяжная система имеет решающее значение для ваших лазерных проектов DIY, вашего здоровья и вашего лазерного станка.

Перед настройкой выхлопной системы и началом тестирования нового лазерного гравера OMTech обязательно настройте лазерную мастерскую и загрузите руководство.

Ознакомьтесь с информацией о безопасности в руководстве пользователя и следуйте инструкциям по установке, а также Руководству по установке и инструкциям в этой статье.

Соблюдайте все законы и местные правила, касающиеся безопасного выпуска определенных материалов для гравировки.

Проверка словарного запаса: выхлопные системы лазерного гравера

Прежде чем мы поможем вам научиться настраивать выхлопную систему лазера, ознакомьтесь со следующими важными терминами, касающимися лазерной гравировки:

Вытяжная система лазера . частицы). Эта система состоит из нескольких отдельных компонентов, включая (но не ограничиваясь ими):

Вентиляционное отверстие — Физическое вентиляционное отверстие, через которое лазерный выхлоп выходит из здания или конструкции.

Выпускное отверстие — физический порт, расположенный на станке для лазерной гравировки, через который выхлоп выходит из станка. Обратите внимание, что машины мощностью 130 Вт и 150 Вт имеют два выпускных отверстия.

Внутренний(е) вентилятор(ы) – Встроенный вытяжной вентилятор внутри лазера, расположенный на выпускном(ых) порте(ах). Этот вентилятор вытягивает газы и взвешенные в воздухе частицы с рабочего стола, направляя их через воздуховод в вентиляционное отверстие или в вытяжку дыма.

Встроенный вентилятор — встроенный вытяжной вентилятор для лазерной резки — это приобретаемый отдельно аксессуар, который добавляется к вытяжной системе лазера для облегчения удаления дыма. Для достижения максимальной эффективности он устанавливается как можно ближе к выпускному отверстию.

Вытяжной канал — Физический шланг, соединяющий выпускной порт лазерного станка с встроенным вентилятором или вытяжным вентиляционным отверстием.

Вытяжной вентилятор — внешнее устройство, которое всасывает грязный воздух, пропускает его через серию фильтров для удаления мусора и выпускает чистый, полезный воздух обратно в ту же комнату. Вытяжные устройства для лазерной резки необходимы для ограниченного рабочего пространства без вытяжных вентиляционных отверстий.

Планирование системы выхлопа лазера

Если вы уже приобрели лазер, вы можете точно знать, куда его поместите. Если вы этого не сделаете, эти инструкции помогут вам взвесить ваши варианты.

Вам нужно расположить лазерный гравировальный станок как можно ближе к вытяжному вентиляционному отверстию. Многие пользователи лазерных граверов просто используют окно или дверь в качестве вентиляционного отверстия. Для некоторых идеально подходит существующее отверстие в стене, такое как вентиляционное отверстие сушилки.

Вам следует свести количество углов или «изгибов» к абсолютному минимуму и максимально уменьшить длину воздуховода между лазерной установкой и вытяжным вентиляционным отверстием. Это поможет уменьшить воздушный поток и давление — загрязненный воздух и запахи будут удалены из вашего рабочего пространства намного быстрее, если им нужно будет пройти меньшее расстояние. Внутренний вытяжной вентилятор лазерного резака будет перемещать гораздо меньше воздуха, что поможет ему работать лучше и удалить запахи лазерного резака до того, как они достигнут вашего носа.

Обратите внимание на свое рабочее место с лазером и задайте себе некоторые из этих вопросов.

Где находится ваш станок для лазерной гравировки?

Жилой район или рабочее место на производстве
Гараж
Подвал
Специализированная мастерская
Навес с климат-контролем
Спальня или кабинет
Жилой дом
Дом или квартира

Найдите подходящее вентиляционное отверстие для лазера:

Есть ли окно, через которое можно проветривать мою лазерную установку?
Могу ли я открывать окно, дверь или гараж каждый раз, когда запускаю лазерный гравер?
Могу ли я просверлить отверстие в стене?
Не находятся ли соседи слишком близко к вентиляционному отверстию моего лазера?
Есть ли комнаты на втором этаже над выхлопной трубой моего лазерного резака?
Есть ли рядом с моим вытяжным вентиляционным отверстием блок переменного тока или другой воздухозаборник, который может засасывать выхлопные газы обратно в мое или соседнее здание?

Теперь, когда у вас было время подумать, вот несколько вариантов системы вентиляции вашего лазерного резака в зависимости от ситуации в мастерской.

Как настроить выхлопную систему для лазерной гравировки

Настоящее Руководство по установке выхлопной системы для лазерного гравера дополняет инструкции в разделе 3.6 Руководства OMTech. Ознакомьтесь с полным руководством перед началом установки.

Стандартная конфигурация — вытяжка наружу через окно или дверь

Если у вас есть окно рядом с лазером, вы можете измерить отверстие, а затем с помощью лазера вырезать отверстие, подходящее по размеру к имеющейся у вас трубке. Вам нужно будет найти способ правильно закрыть его, особенно если вы живете в более холодном климате. В этом случае вам могут понадобиться какие-то пенопластовые изоляционные панели, чтобы не допустить холодного сквозняка.

Еще один вариант, если вы решите проветривать окно, — вы можете приобрести регулируемый осушитель для окон. Это полезное вентиляционное отверстие впишется в оконную раму и создаст временный (или постоянный) выход для выхлопных газов. Кроме того, вы можете снять его и закрыть окно, когда закончите работу. Чтобы начать настройку выхлопной системы лазерного гравера, следуйте инструкциям в разделе 3.6 Руководства OMTech и обратитесь к Руководству по установке OMTech.

И последнее, но не менее важное: если ваш лазер находится рядом с дверью, вы можете просто вытянуть трубку за дверь. Это, вероятно, было бы нормально в краткосрочной перспективе, но опять же, открытая дверь может привести к некоторым нежелательным падениям, таким как вероятность проникновения диких животных в вашу мастерскую. Не говоря уже о том, что в холодную погоду это далеко не идеально, если только ваш район не отапливается.

Самодельная система вентиляции для лазерной резки Кайла

Пользователь OMTech и ведущий демонстрационной комнаты Кайл просто открывает дверь своего гаража и вставляет выхлопную трубу под нее. В настоящее время он совершенствует свое рабочее место, поэтому это отличное решение, позволяющее ему поработать до того, как он завершит идеальную настройку лазерного выхлопа.

Вентиляционное отверстие лазера на улицу через стену

Если рядом с машиной нет окна или двери, следующий вариант, который следует рассмотреть, — просверлить отверстие для выхода выхлопных газов наружу. Этот вариант больше подходит для тех, кто является домовладельцем и имеет немного больше опыта в строительстве.

В зависимости от вашего местоположения необходимо учитывать несколько факторов. Проводка и сантехника проходят через стены, поэтому необходимо убедиться, что площадь стены безопасна для выреза. Вы можете использовать специальные устройства обнаружения, которые предупредят вас. Также может быть полезен специальный искатель шпилек, так как некоторые из них, по-видимому, могут обнаруживать металл в проводах и трубопроводах. Как только вы убедитесь, что область безопасна для резки, вам понадобится инструмент, который позволит вам просверлить/вырезать отверстие в стене.

В моем случае мой папа был знаком со строительством нашего дома, а мой брат тоже электрик, так что нам, возможно, резать было легче, чем другим. В конце концов, он использовал сверло, чтобы прорезать отверстие.

Самодельная лазерная вытяжная система Билла

«Система вентиляции для лазерной резки, которая у меня сейчас есть, представляет собой 6-дюймовый воздуховод, выходящий сбоку от моего дома с осушителем. Я использую AC Infinity 6-дюймовый встроенный вентилятор для лазерного резака.Он удерживается сбоку станка с помощью сверхмощных магнитов.Если бы мне пришлось делать это снова, я бы передвинул вентилятор ближе к точке выпуска.Я просто не успел это сделать это еще.» — Билл, пользователь OMTech и организатор демо-зала

Лазерные экстракторы дыма

Наконец, одним из более дорогих вариантов будет приобретение лазерного экстрактора дыма для лазерной резки. Вывод воздуха на улицу не всегда может быть вариантом, поэтому, если вы оказались в одной из таких ситуаций и хотите приобрести лазерный станок, убедитесь, что вы помните, что экстракторы дыма для лазерной резки могут быть дорогим дополнением.

Для людей, которые работают в ограниченном пространстве и не могут открыть окно/дверь или вырезать отверстие в стене, специальный вытяжной вентилятор для лазерных резаков позволит безопасно использовать лазер в помещении.

Что такое лазерный экстрактор дыма?

Лазерный экстрактор дыма похож на пылесос, прикрепленный к лазерному вытяжному фильтру, который удаляет содержащиеся в воздухе частицы — он всасывает грязный воздух, пропускает его через серию специализированных фильтров для удаления мусора и выпускает чистый, полезный воздух обратно в помещение. та же комната.

Вытяжные устройства для лазерной резки бывают разных размеров в зависимости от размера рабочего места вашего лазерного станка. Вам нужно будет менять картриджи и фильтры, чтобы поддерживать его, если вы часто работаете с лазером. Вам также нужно будет проверить срок годности используемых фильтров. Некоторым может потребоваться замена каждые тридцать дней, в то время как другим может потребоваться замена каждые шесть месяцев, в зависимости от вашего использования. Существуют также различные способы изготовления самодельного лазерного вытяжного фильтра или вытяжного устройства для вытяжки дыма, но они могут создать опасность для дыхания на рабочем месте.

На самом деле у OMTech есть множество вариантов лазерных экстракторов дыма, если вы ищете их. Убедитесь, что вы ищете тот, который совместим с вашей лазерной машиной. Шланг вытяжки дыма должен подсоединяться непосредственно к вашему лазеру, где обычно проходит выхлопная труба.

Дополнительные советы по выхлопной системе лазера

Теперь, когда у нас есть краткое изложение различных вариантов, которые вы можете использовать для лазерного выхлопа, давайте поговорим о некоторых других важных советах, которые следует учитывать.

Герметизируйте каждый шов и стык в металлическом воздуховоде, чтобы исключить утечку воздуха. Вы можете использовать похожий на герметик герметик и/или специальную алюминиевую ленту, которые можно приобрести в местном хозяйственном магазине (обычно их можно найти рядом с оборудованием для воздуховодов). Хороший герметик после высыхания остается гибким, обеспечивая надежную герметизацию. Наклейте ленту вокруг каждого шва, места соединения и колена.
Воздухозаборник — воздух, выходящий из помещения, должен заменяться свежим воздухом, поступающим в помещение (также называемым добавочным воздухом). На вашей машине вы можете открыть переднюю сквозную дверцу, чтобы создать дополнительный воздухозаборник. Кроме того, убедитесь, что есть второе открытое окно или дверь (кроме точки выхода вытяжки) для поступления воздуха в комнату.
Блоки переменного тока — проверьте место выхода выхлопных газов на наличие других точек забора воздуха. Выхлопные газы вашего лазера потенциально могут быть втянуты обратно в здание (или соседнее здание) с помощью кондиционера или системы вентиляторов.
Вы также можете модернизировать встроенный вытяжной вентилятор для лазерной резки. Добавление более прочной версии, которая может достичь большего CFM, обеспечит более быстрый и мощный поток воздуха.
Если вы считаете, что качество воздуха плохое (особенно если ваш лазер находится в пыльном месте и/или в столярной мастерской), некоторые люди добились больших успехов, оставив очиститель воздуха включенным. На самом деле я накрываю свою машину одеялом, когда она не используется, так как она находится в пыльной столярной мастерской.
При работе с прочными материалами, такими как акрил, ношение респиратора может быть полезным в краткосрочной перспективе для работы с неприятным запахом. Бывают дни, когда я на акриловом валике, и мне нужно загрузить работу за работой, и не всегда есть время ждать 3-5 минут, пока запах не рассеется снаружи.
Иногда со временем могут развиться аллергия и астма, и у некоторых людей в лазерном сообществе была реакция на определенные типы дерева или материалов. Если вы заметили, что у вас затруднено дыхание и/или вы страдаете от приступов аллергии, обязательно проверьте себя, прежде чем продолжать работу с лазером.
Если вы используете вытяжной вентилятор AC Infinity Laser Cutter, убедитесь, что трубы надежно закреплены. Если они недостаточно затянуты, вы можете получить просачивание, которое сведет на нет цель, или трубки могут лопнуть.

Надеюсь, эта статья помогла пролить свет на то, почему важно не только иметь работающую выхлопную систему лазерного гравера, но и как спроектировать эффективную лазерную вытяжную систему. Убедитесь, что вы всегда в курсе вашего окружения. Выхлопные газы лазера опасны — никогда не игнорируйте странные запахи и всегда быстро выходите на свежий воздух, если считаете, что вашему здоровью угрожает непосредственная опасность. Не забудьте открыть окно и включить вентилятор, если запах присутствует.

Вернуться к разделу Установка выхлопной системы лазерного резака

Объяснение вентиляции машинного отделения — Heinen & Hopman

Если пропульсивный и вспомогательный двигатели являются сердцем корабля, то вентиляция машинного отделения — его легкие. Надлежащая система вентиляции машинного отделения служит двум целям: обеспечивает достаточное количество кислорода для сгорания топлива и охлаждает помещение за счет рассеивания тепла, излучаемого маршевыми и вспомогательными двигателями.

В этом блоге мы углубимся в тему вентиляции машинного отделения, основываясь на следующих моментах.

Двигатели нуждаются в воздухе для потребления
В машинных отделениях для охлаждения нужен воздух
Регулировка избыточного и пониженного давления

Двигателям нужен воздух для потребления

Сколько воздуха нужно двигателю? Производители двигателей обычно уже рассчитали количество необходимого воздуха и указали это где-то в своей документации. Если это не так, вы также можете рассчитать его самостоятельно, если знаете мощность и мощность двигателя.

Эту и другую информацию можно найти в стандарте ISO 8861, касающемся вентиляции машинного отделения на судах с дизельными двигателями. В нем говорится, что общий расход воздуха для горения представляет собой сумму всех устройств в машинном отделении (таких как двигательные установки, генераторы и котлы), которым требуется свежий воздух.

Расход воздуха рассчитывается по следующему уравнению.

P _dg = максимальная выходная мощность [кВт]
M _ad = воздух, требуемый производителем
ρ = плотность воздуха (1,13 кг/м³)

Если M _ad отсутствует, следующее можно использовать значения:

0,0023 кг/кВт.с для 2-тактных двигателей
0,0020 кг/кВт.с для 4-тактных двигателей

Приточные вентиляторы обеспечивают забор воздуха.

В машинных отделениях для охлаждения требуется воздух

Помимо пропульсивных двигателей, в машинных отделениях находятся другие компоненты, излучающие тепло, такие как котлы, дизельные генераторы и основное электрооборудование. Таким образом, второй ключевой задачей вентиляции машинного отделения является охлаждение помещения и отвод избыточного тепла.

В соответствии со стандартом ISO 8861 базовая температура наружного воздуха установлена на уровне 35°C с повышением температуры проходящего воздуха не более чем на 12,5K.

Тепло излучают не только сами двигатели, но и выхлопные трубы воздуха для горения.

Приточные вентиляторы обеспечивают подачу воздуха для горения, а также обеспечивают достаточное количество свежего наружного воздуха для рассеивания. Вместе с вытяжными вентиляторами они создают сбалансированный поток воздуха через машинное отделение.

Регулирование избыточного и пониженного давления

Двигатели не работают постоянно на полных оборотах, и температура в машинном отделении также колеблется. Для обеспечения контроля баланса подачи и вытяжки воздуха для обеих целей требуется простая и надежная система управления.

В сущности, так это и работает. Системы вентиляции машинного отделения регулируют поток воздуха как по перепаду давления, так и по температуре. Каждое машинное отделение работает под небольшим избыточным давлением. Скажем, например, что разница давлений снаружи и внутри установлена на 50 паскалей. Включение двигателей приведет к падению давления, а это означает, что приточный вентилятор должен довести разницу давлений до заданного значения.
