Ремонт фена своими руками, схема, устройство

Фен для сушки волос – это электрический прибор, представляющий собой отрезок трубы, через которую с высокой скоростью в заданном направлении подается поток воздуха, нагретого до 60°C. Зачастую для удобства использования трубу оснащают пистолетной ручкой.

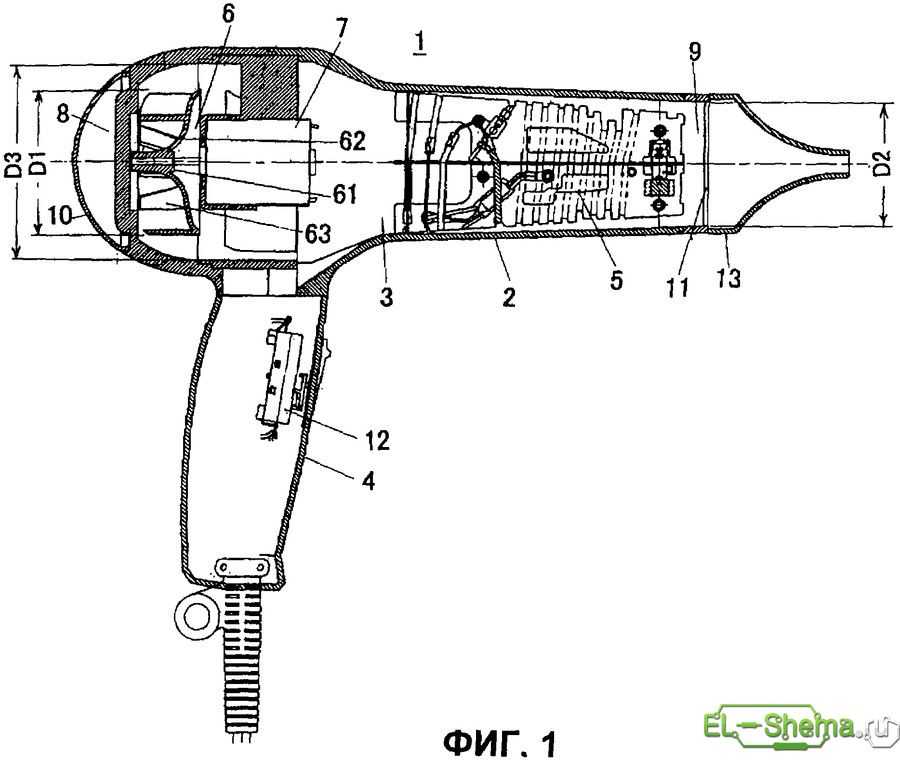

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.

На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.

При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.

Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и нагревательную спираль h3. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали h3 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель h3 при превышении максимально допустимой температуры воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрического фена следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку фена из розетки!

На фотографии представлен фен марки Melissa Magic мощностью 1600 Вт. На рукоятке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру исходящего из его сопла воздуха.

Строительный фен по внешнему виду, принципу работы, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600°C.

Если к Вам в ремонт попал сломанный фен, то в первую очередь надо выяснить по каким внешним признакам фен был признан неисправным. По ним можно, воспользовавшись ниже приведенной таблицей, сразу предположить в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения неисправностей фена
Внешнее проявление	Вероятная причина	Способ устранения
При сушке волос фен периодически отключается	Перетерся шнур питания в месте выхода из корпуса фена или вилки	Отремонтировать или заменить сетевой шнур или вилку
Воздух из фена идет горячий с запахом гари	Недостаточная скорость вращения крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом	Удалить острым инструментом волосы с вала
Фен после недолгой работы отключается	Срабатывает термозащита из-за недостаточной скорости вращения или остановки крыльчатки в результате навивки на вал мотора волос между крыльчаткой и его корпусом	Удалить острым инструментом волосы с вала
Фен не включается	В обрыве сетевой шнур или неисправен переключатель режимов	Отремонтировать или заменить сетевой шнур или выключатель
Из фена идет холодный воздух	Неисправна кнопка отключения нагрева, обрыв спирали, окислились контакты в элементе термозащиты	Прозвонить детали мультиметром, неисправные отремонтировать или заменить
Фен работает только в одном из положений переключателя режимов	Неисправен переключатель режимов, в обрыве одна из спиралей или диод VD1	Прозвонить мультиметром переключатель, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен бывает сложнее, чем его отремонтировать, так как части корпуса обычно внутри соединяются с помощью защелок, расположение которых с внешней стороны не видно.

Но всегда на рукоятке в области входа в корпус сетевого шнура имеется саморез, обычно закрытый декоративной заглушкой или заклеенный этикеткой. Благодаря разному цвету частей корпуса фена Braun, показанного на фотографии, видно по какой линии его разбирать.

Вот так выглядит декоративная пластиковая заглушка в корпусе фена. Так как она одного цвета с рукояткой, то ее сложно заметить. Для извлечения заглушки нужно острым предметом, например, шилом или ножом с острым концом лезвия поддеть ее за край.

После изъятия заглушки головка самореза стала видна, но оказалось, что шлиц на ней треугольный, при этом грани его выполнены таким образом, что саморез можно винтить только по часовой стрелке. Производитель предусмотрел, чтобы в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.

Для вывинчивания винта с такой головкой сначала с помощью жала разогретого электрического паяльника он был нагрет. Для этого достаточно прижать жало паяльника к головке и удерживать в течение пары минут. От нагрева самореза пластмасса вокруг резьбы размягчилась. Далее, пока пластмасса не остыла, с помощью отвертки с плоским жалом шириной равной длине грани треугольника шлица саморез без трудностей был выкручен.

Во избежание трудностей при следящем ремонте фена при сборке саморез был заменен таким же по размерам, но со шлицом в головке под крестовую биту.

Съемная часть корпуса дополнительно держалась еще на четырех защелках. Две из них находились по бокам трубы. Для разборки пришлось одновременно с разведением деталей отжать их через образующуюся щель с помощью плоской отвертки.

После расцепления боковых защелок верхние освободились сами. Защелки были неглубокими, поэтому удалось разобрать фен без их поломки.

В данном фене неисправен был сетевой шнур, и поэтому дальнейшей его разборки не понадобилось, так как место подключения шнура к электрической схеме стало доступным.

Примеры ремонта фена

Наиболее часто фены ломаются по причине перетирания сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах, благодаря наличию тепловой защиты и использования толстой проволоки для намотки спирали она перегорает очень редко. Из десятка отремонтированных мною фенов с перегоревшей спиралью не встречалось.

Ремонт сетевого шнура фена

При сушке волос фен интенсивно перемещается и сетевой шнур постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от многократных перегибов со временем обламываются. Признаком начала обрыва проводов является периодическое временное прекращение работы фена во время сушки волос.

Поэтому половина поломок связана с перетиранием сетевого шнура в месте выхода из корпуса, реже у вилки. Первым признаком такой поломки является перебои в работе фена во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно зафиксировать его посередине и пошевелить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен при этом будет работать стабильно, значит, шнур в порядке и неисправность надо искать в другом месте.

Если провода в шнуре перетерлись в месте выхода из вилки, то можно выполнить ремонт фена без его разборки. О том, как заменить вилку, описано в статье «Электрическая вилка, как подключить, отремонтировать».

Обычно провода шнура внутри фена припаивается к печатной плате или присоединяются с помощью накидных клемм, как на приведенной фотографии.

Для проверки шнура нужно прозвонить провода, прикоснувшись одним щупом тестера или мультиметра к одному из штырей вилки. Вторым щупом мультиметра поочередно прикоснуться к концам проводов. Один из проводов должен показать нулевое сопротивление. Между оставшимся проводом и вторым штырем вилки должно быть тоже нулевое сопротивление.

Если провода прозваниваются, то шевеля шнур в это время можно точно определить, в каком месте провод перетерся. В ремонтируемом изделии шнур был оборван в месте ввода в фен.

Если провода шнура припаяны к печатной плате, то прозвонить их можно не отпаивая, присоединив щупы прибора к штырям вилки. Переключатель работы фена должен быть установлен в режим максимальной мощности. Нагревательная спираль имеет сопротивление около 30 Ом. Поэтому, если провода шнура исправны, то мультиметр должен показать такое же сопротивление.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности
Напряжение питания, В:
Мощность, Вт:

С помощью онлайн калькулятора Вы можете точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.

В ремонтируемом фене обрыв шнура оказался в месте ввода его в корпус. Для восстановления работы нужно дефектный участок провода отрезать и перемонтировать накидные клеммы. Для снятия клемм с проводов сначала нужно с помощью ножа разогнуть в стороны усики, фиксирующие провода, как показано на фотографии.

Далее остроконечным ножом отрезаются провода от клемм. Можно с помощью шила отогнуть фиксаторы, но как показывает практика, повторная обжимка проводов не может гарантировать надежность контакта.

На следующем шаге перетертый участок провода отрезается и со шнура и проводов снимается изоляция. Длина шнура уменьшиться на десяток сантиметров, что не повлияет на эксплуатационные характеристики.

Осталось залудить провода и клеммы с помощью припоя электрическим паяльником и спаять их вместе. После надевания клемм, сборки и проверки работы фена ремонт его можно считать законченным.

Если нет под рукой паяльника, то в таком случае провода отрезаются на расстоянии 3-5 см. от места подключения к электрической схеме фена и удаляется отрезок дефектного шнура. Затем провода соединяются одним из механических способов, в зависимости от внутреннего свободного пространства в рукоятке фена.

Ремонт цепи питания двигателя

Попал в ремонт фен Melissa-1600, с жалобой на то, что воздушный поток из него стал слабым с запахом гари. При проверке оказалось, что крыльчатка вращалась с недостаточной скоростью. Сразу предположил, что на вал мотора между крыльчаткой и корпусом навились волосы. Обычно в большинстве случаев при таких признаках это и случается.

Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на моторе, разорвало пополам. Прозвонка остальных диодов показала их исправность. Поэтому двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.

Неисправный диод был выпаян и на его место, с соблюдением полярности, запаян первый попавшийся типа КД105. Напряжение питания двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Заодно с вала мотора были удалены навитые волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла в точку фиксации вала в корпусе мотора и провернуть несколько раз вал за крыльчатку.

Перед установкой двигателя в фен его желательно проверить. Для работы мотора необходимо постоянное напряжение величиной 9-12 В. Но так как напряжение подается на диодный мост, то запитать двигатель можно как от постоянного, так и переменного источника тока. Подойдет даже простейший адаптер от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Подавать напряжение нужно на вход диодного моста, точки его припайки к электрической схеме фена. Если двигатель подключается к источнику постоянного напряжения, то нужно проверку провести сначала при одной полярности подключения, а потом поменять подключаемые провода местами. Это нужно чтобы проверить все диоды моста.

Испытания двигателя после профилактики и ремонта показали, что его крыльчатка при прокрутке рукой вращалась легко и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что работоспособность его полностью восстановлена. Крыльчатка вращалась с большой скоростью, и запах гари исчез.

Ремонт переключателя и кнопки включения холодного воздуха

Если фен невозможно включить, и сетевой шнур исправен, то причиной, как правило, является нарушение контактов в переключателе режимов. А если все режимы фена, но воздух не нагревается, то неисправна кнопка отключения нагрева, теплозащита или перегорела спираль.

Переключатели режимов работы в фене обычно впаиваются в небольшую печатную плату, которая фиксируется в направляющих или прикручена саморезами. На фотографии показаны выводы переключателя, впаянные в печатную плату. С левой стороны виден выключатель подачи горячего воздуха.

Если переключатель режимов не звониться, то можно попытаться тонким инструментом зачистить внутренние контакты через отверстие, расположенное рядом с его движком. Бывает, что выгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В таком случае можно пожертвовать редко используемым режимом работы фена и переключить коммутацию на исправный контакт.

Бывает, что из-за подгоревших контактов в результате нагрева корпус переключателя деформируется и движок заклинивается. В случае отсутствия переключателя на замену можно провода соединить напрямую, оставив только один режим работы фена. Включать в таком случае фен придется подключением его вилки к розетке.

Если неисправна кнопка отключения подачи теплого воздушного потока, и нечем ее заменить, то достаточно закоротить ее выводы. В таком случае эта функция работать больше не будет, а в остальном фен будет работать, как и прежде.

Ремонт тепловой защиты

Тепловая защита представляет собой два соприкасаемые контакта, один из которых закреплен на биметаллической пластине. При нагревании пластины свыше заданной температуры она изгибается вверх, как показывает стрелка на фотографии. В результате контакты размыкаются, и цепь питания нагревательной спирали разрывается.

Если кнопка отключения подачи горячего воздуха в порядке и спираль целая, то очевидно, что окислились контакты в реле тепловой защиты. Для восстановления достаточно в зазор между контактами ввести сложенную вдвое мелкозернистую наждачную бумагу и прижав биметаллическую пластину сверху пальцем несколько раз протянуть бумагу.

Неисправности нагревательного элемента — спирали

Если воздушный поток из фена идет холодным при работающем двигателе, исправной кнопке отключения и тепловой защиты, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить внешним осмотром. А нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, не всегда можно определить по внешнему виду. Если заклепки не имеют почернений, то в таком случае поможет только прозвонка мультиметром.

Для восстановления контакта в заклепочном соединении нужно с помощью плоскогубцев ее дополнительно обжать. Работу надо делать аккуратно, чтобы не поломать хрупкий слюдяной или керамический каркас.

Перегорание или обрыв спирали в современных фенах практически не происходит, но если такой отказ случился, то спираль необходимо будет заменить новой. Сращивание проволоки спирали скруткой или обжатием в отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль износилась, то после такого ремонта вскоре перегорит в другом месте.

Нихромовую спираль, с учетом мощности фена можно приобрести новую или намотать самостоятельно из нихромовой проволоки, рассчитав ее диаметр и длину по таблице.

Удаление волос и смазка вала двигателя фена

Еще одна распространенная неисправность фена, которую можно устранить самостоятельно, имея под руками только стандартный набор инструмента, это когда фен работает, но струя исходящего воздуха сильно горячая с запахом гари из-за намотки на вал двигателя волос или плохой смазки подшипников двигателя.

Удаление волос с вала двигателя фена BaByliss

Попал мне в ремонт фен BaByliss, показанный на фотографии, с жалобой, что исходящая струя воздуха стала слабой и очень горячей.

При проверке, по звуку работы вентилятора стало понятно, что частота его оборотов занижена, и причина неисправности кроется в работе двигателя. Для устранения неисправности пришлось фен разбирать.

Для того чтобы разобрать фен BaByliss сначала нужно снять насадку, открутив два самореза. Далее с помощью отвертки с плоским жалом снимается фиксирующее кольцо, установленное со стороны выхода подогретого воздуха. Поддается оно легко.

Далее с помощью двух отверток снимается фиксирующая чашка со стороны сетевого шнура. Она удерживается в корпусе с помощью двух защелок и тоже снимается без трудностей.

Осталось разъединить половинки корпуса, которые удерживаются на двух защелках с каждой боковой стороны. На фотографии, благодаря полупрозрачности пластика защелки хорошо просматриваются, как на фотографии в виде светлых полосок.

Фен разобран и осталось добраться до места вала, где намотались волосы. Двигатель закреплен внутри пластмассового корпуса, представляющего собой трубу таким образом, что для извлечения его нужно снять крыльчатку вентилятора. А крыльчатка, как правило, насажена на вал плотно и тут обычно возникают большие трудности, так как захватится за крыльчатку стандартным инструментом невозможно, и поломать ее легко.

Для решения подобных задач у меня сделан из китайских утконосов специальный инструмент – утконос с загнутыми под прямым углом концами губок. С помощью тисков концы легко загнулись, так как не были закалены.

Этим утконосом я также с успехом ремонтирую бегунки змеек и молний, в случае если звенья перестают смыкаться. Обычными плоскогубцами зачастую не добраться. А благодаря загнутым концам губок в любых случаях легко сжать смыкающую звенья часть бегунка.

В дополнение модернизированными плоскогубцами-утконосами удобно удерживать оси и валы, гайки и другие предметы разных форм – не выскальзывают, как из плоскогубец с плоскими губками.

После снятия с вала двигателя крыльчатки появился доступ к накрученным волосам. В этой модели фена на вал двигателя насажена латунная втулка, а уже на нее надета крыльчатка. Обычно она насаживается непосредственно на вал двигателя.

Осталось только острым предметом, например ножом, шилом или иголкой, удалить волосы и собрать фен в обратном порядке. Чтобы не возникло трудностей при сборке фена, при разборке советую сделать несколько фотографий.

Удаление волос и смазка вала двигателя фена Viconte

У фена Viconte внешнее проявление неисправности было такое же, как и у BaByliss, но в дополнение воздух исходил с запахом гари и вентилятор работал со скрежетом. Это свидетельствовало, что выработалась смазка подшипников двигателя.

Последовательность и технология разборки фена аналогичная как фена BaByliss, поэтому описывать ее нет необходимости.

Питающее напряжение с помощью двух проводов подавалось на диодный мост, распаянный на выводах двигателя. Для удобства ремонта провода были отпаяны с помощью паяльника. Цвета проводов можно не запоминать, так как на мост подается переменное напряжение, и порядок соединения проводов значения не имеет.

Попытка снять крыльчатку с вала двигателя с помощью вышеописанных утконосов не увенчалась успехом, даже при приложении большой мышечной силы. Пришлось придумывать, как удалить волосы и смазать подшипник, не снимая крыльчатку.

Пришла идея, что можно не мучатся со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место сверления отверстия нужно вымерять, чтобы не попасть в корпус двигателя или основание крыльчатки. Сначала было просверлено отверстие диаметром в три миллиметра, а затем рассверлено до пяти. Пластик корпуса мягкий и тонкий, поэтому отверстие можно сделать и концом остроконечного ножа.

Для удаления волос с вала двигателя из канцелярской скрепки был изготовлен крючок. Чтобы изготовить такой инструмент нужно отогнуть конец скрепки, на наждачной бумаге его заострить и самый кончик загнуть на длину два миллиметра. За минуту все волосинки были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцом. Достаточно одну каплю масла подать в точку входа вала в двигатель. Для того чтобы масло попало в подшипник, нужно взявшись за крыльчатку, подвигать несколько раз вал вдоль оси, прокручивая его.

Смазать нужно и подшипник с противоположной стороны вала. Для смазки подойдет любое машинное масло, например для заливки в двигатель автомобиля. Если масла под рукой нет, то можно вынуть щуп уровня масла из двигателя, с которого взять несколько капающих капель.

Для проверки работы вентилятора, на диодный мост было подано напряжение величиной 10 В с блока питания постоянного тока. Работать двигатель будет при напряжении от 5 до 12 В, поэтому подойдет даже зарядное устройство от любого телефона. Такую проверку делать не обязательно, но при возможности лучше убедиться, что вентилятор заработал как положено.

Проверка показала нормальную работу двигателя, без посторонних шумов и достаточный напор воздушного потока. Сделанное отверстие можно и не закрывать, так как оно плотно прилегает к корпусу фена. Если не так, то можно его заклеить скотчем.

Как видите, наиболее часто встречающиеся поломки фена устранить совсем не сложно и такая работа по силам при желании любому домашнему мастеру. В любом случае стоит перед покупкой нового фена попробовать отремонтировать отказавший фен.

Ремонт фена для волос своими руками: пошаговый мастер-класс

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен “Startex”

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена “Startex”).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта.

Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.

Рис .2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

1. Самое нижнее – «ВЫКЛ».
2. Среднее – половина мощности нагрева.
3. Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.

Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.

Далее, с некоторым усилием, снимаем одну из боковых частей ручки.

Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.

Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.

Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.

Рис. 8. Принципиальная электрическая схема

Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.

Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.

Рис. 10. Переключатель в крайнем нижнем положенииРис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Далее, переставляем этот щуп на второй вывод, где кроме диода припаян еще провод.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).

Рис. 12. Переключатель в крайнем верхнем положенииРис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.
Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).

Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.

Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.

Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Далее, переходим к осмотру контактов (рисунок 17).

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.

Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.

Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.

Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.

Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.

Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).

Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

1. Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
   Рис. 23. Сжимаем блок контактов
2. Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
   Рис. 24. Чистим надфилем края проводников
3. Так же, надфилем – чистим контакты от нагара.
   Рис. 25. Избавляемся от нагара
4. Ставим контактную площадку на место.
   Рис. 26. Ставим площадку на место
5. Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
   Рис. 27. Литол на кончике резцаРис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.

Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.

Далее, необходимо вставить пружину (рис. 30) в отверстие ручки переключателя.

Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.

Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.

Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.

Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Если все работает, можно собирать прибор. Но если есть желание, можно сделать ревизию рабочей части фена и контактов термодатчика.

Для этого нужно открутить еще один винт, и снять заднюю решетку.

Рис. 34. Откручиваем винт

Далее, с помощью ножа разделить две части корпуса.

Рис. 35. Снимаем заднюю решеткуРис. 36. Разделяем 2 части корпуса фена резцом или ножом

Раздвигая пальцами две половины, вытягиваем двигатель с нагревателем. На них могут быть мусор и волосы, которые необходимо удалить.

Рис. 37. Двигитель фена с нагревателем

Находим контакты термодатчика и зачищаем их надфилем.

Рис. 38. Очищаем контакты термодатчика

После, вставляем нагреватель обратно, следя, чтобы прокладка из термостойкого материала осталась на своем месте.

Рис. 39. Вставляем нагреватель обратно

Защелкиваем заднюю решетку и закручиваем винт.

Рис. 40. Закручиваем крышку фена обратно

Далее, вставляем переключатель в специальные пазы, следя, чтобы квадрат ручки управления сел точно на «флажок» переключателя. Укладываем провода в нижней части ручки, и надеваем ее вторую половину.

Рис. 41. Вставляем переключатель обратно в пазыРис. 42. Одеваем 2 часть ручки

Зажимаем винты и проверяем работу прибора.

Рис. 43. Собранный фен

На этом ремонт фена можно считать оконченным.

Как запустить фен 120 В с американской вилкой вместе с HYTED 2000 W travel adapter combo?

Никаких хитростей в совместной работе адаптера и фена нет. Для этого вам достаточно подключить имеющийся адаптер HYTED 2000 W travel adapted combo в отечественную штепсельную розетку номиналом 230 В типа C. В американскую штепсельную розетку типа A на адаптере HYTED 2000 W travel adapted combo подключите фен на напряжение 120 В и можете использовать его по прямому назначению.

Хотя и здесь могут быть некоторые камни преткновения:

1) На некоторых адаптерах устанавливается дополнительный переключатель или кнопка. Если такая кнопка будет находиться в отключенном состоянии, устройство работать не будет.
2) Возможно, сам фен имеет какую-то блокировку, которую нужно отключить перед началом работы или выбрать определенный режим.
3) Реальная мощность фена превышает допустимую мощность преобразователя.
4) Неисправен адаптер или сам фен, к примеру, если кто-то по ошибке включал фен напрямую на напряжение 230 В, он запросто мог выйти со строя.
5) Чтобы проверить исправность адаптера, подключите его в отечественную штепсельную розетку и поставьте мультиметр в режим вольтметра. Проверьте величину напряжения на выходе устройства, если мультиметр покажет результат около 120 В, значит адаптер исправен, в противном случае причина неработоспособности такого подключения может быть именно в HYTED 2000 W travel adapted combo.

Чтобы проверить исправность адаптера, подключите его в отечественную штепсельную розетку и поставьте мультиметр в режим вольтметра. Проверьте величину напряжения на выходе устройства, если мультиметр покажет результат около 120 В, значит адаптер исправен, в противном случае причина неработоспособности такого подключения может быть именно в HYTED 2000 W travel adapted combo.

Для проверки фена установите мультиметр в режим прозвонки электрической цепи и подключите его к контактам вилки. Включите прибор, если мультиметр покажет цепь между фазным и нейтральным выводом, фен исправен. При отключении фена индикация цепи на мультиметре должна пропасть. Также измерьте величину сопротивления цепи фена, если она приближается к нулю, возможен пробой изоляции.

Как починить фен? 4 простых шага!

19 декабря 2021 г. Энн Миллер

Вас беспокоит, как починить фен? Вот несколько простых способов улучшить работу фена, если он работает неправильно, исправив поток горячего воздуха, включив/отключив проблему или неисправный нагревательный элемент.

Из-за ежедневного использования фен иногда перестает работать. Это отличная идея, чтобы сохранить ваш фен в отличном состоянии, чтобы он работал правильно в будущем.

Если вы используете какой-либо старый фен, который показывает некоторые проблемы во время сушки волос феном, лучше купить новый, чем чинить его. Всегда используйте качественный фен, который сделает ваши волосы здоровыми, а не сожжет и не навредит им. Продолжайте читать статью, если она кажется вам интересной и легкой для понимания. Давайте подробно рассмотрим, как починить фен.



Шаги по ремонту фена

Фен прост в использовании, так как состоит только из вентилятора, нагревательного элемента и выключателя. С другой стороны, фен просто необходим всем, у кого непослушные локоны. Для других фен, который превращает влажные, безжизненные или непослушные волосы в прямые и упругие, является настоящим сокровищем. Когда это устройство выходит из строя, вы беспокоитесь о том, чтобы избавиться от своей повседневной привычки. Некоторые фундаментальные проблемы с осушителями решаются просто, в то время как другие более сложны. Здесь вы узнаете, как починить фен:



Шаг №1. Поток горячего воздуха

Воздух всасывается феном через сопло. Атмосфера нагнетается в сопло после прохождения нагревательного змеевика. Воздуха не поступает достаточно, пока задний выхлоп не засорен. Если поток воздуха в вашей сушилке кажется меньше, чем обычно, это, скорее всего, причина.

Поскольку вентиляционное отверстие, которое может быть расположено сбоку или сзади сушильной машины, должно быть сконструировано так, чтобы его было легко чистить, это, безусловно, понятная проблема с феном. Грязь и волосы могут собираться там, и их вытирание позволит восстановить поток воздуха.

Поскольку каждая модель осушителя уникальна, поищите руководство пользователя для конкретной модели в Интернете. Многие фильтры или планшеты можно было быстро снять, протереть и заменить через вентиляционное отверстие. Всегда начинайте с отключения фена. Сначала удалите мусор со съемного экрана теплой водой с моющим средством и чистящей щеткой, используя пылесос с щеточным соединением. Если фильтр невозможно снять, сотрите частицы грязи свежей зубной щеткой.



Шаг 2. Проблемы с включением/выключением

Когда фен не работает, он бесполезен для всех. Во-первых, убедитесь, что проблема не в розетке, подключив сушилку к соседней комнате. Если сушилка по-прежнему не работает, просто слегка нажмите кнопку включения/выключения всего на несколько секунд; если проблема связана с плохим соединением, может помочь приложение большего усилия к элементу управления. После этого попробуйте нажать кнопку перезагрузки, которая может быть и на фене, и на розетке. Фен может работать, если вы снова нажмете кнопку включения. В противном случае вам нужно будет отнести его к специалисту по техническому обслуживанию или в ближайший магазин, чтобы заменить его.



Шаг 3. Неисправные нагревательные элементы

Большинство фенов оснащены фантастической системой охлаждения, которая отлично подходит для «укладки» прически, но неэффективна, когда нужно правильно высушить мокрые волосы феном. Всякий раз, когда сушилка дует только более холодным воздухом, возникает проблема с нагревательным змеевиком. Следовательно, это не та проблема, которую обычный человек может решить самостоятельно. Возможно, необходимо заменить нагревательный элемент. В большинстве случаев эта проблема требует покупки фирменного фена. Однако ближайший специалист по ремонту электроники может снова заставить фен работать. Узнайте, сколько ватт потребляет фен.



Шаг 4. Покупка нового фена

В фенах с керамическим или фарфоровым покрытием используются такие элементы, как покрытие для нагревательной катушки, которое помогает уменьшить ломкость волос из-за избыточного тепла. Всегда выбирайте фен с одним из этих покрытий, турмалиновым или ионным; отрицательные ионы рассеиваются, что помогает быстро обезвоживать волосы и уменьшает пушистость. Наконец, следите за мощностью. Фены эффективно работают при более высоких температурах. Парикмахеры рекомендуют использовать фен мощностью не менее 1800 Вт.

Все эти шаги помогут вам решить эти проблемы, но если ваш фен устарел, не тратьте время на устранение проблемы; лучше купить новую, если на сушилку есть гарантия; вместо того, чтобы чинить его дома, лучше заменить его новым. Перед выполнением каких-либо действий убедитесь, что сушилка отключена от сети. Нажмите на эту ссылку, чтобы узнать, как выбрать фен.



Это упаковка!

Мы были рады, что вы все научились чинить фен. Мы надеемся, что прочитав эту статью, вы быстро поймете, что мы написали в этой статье, а также почувствуете себя отдохнувшим после прочтения этого. Надеемся, что после прочтения этой статьи вы сможете решить все проблемы, связанные с вашей сушилкой, о которых мы упоминали выше. Не волнуйтесь, если ваша сушилка работает неправильно. Эта статья окажется очень полезной для вас. Спасибо, друзья, что вы с нами! Вот как ремонтировать мелкую бытовую технику.

Как вылечить вмятину на машине с помощью фена?

У меня есть вмятина на двери машины, которую я хотел бы исправить сам. Я слышал, что вы можете исправить вмятины с помощью фена. Как починить вмятину на машине феном??

Хлоя Дженкинс · Ответ дан 12 ноября 2021 г.

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Вы не ослышались! Фен — достаточно эффективный способ исправить небольшие вмятины на кузове вашего автомобиля.

Прежде чем начать, убедитесь, что обе стороны вмятины доступны. Вам понадобится утепленные перчатки для защиты рук от воздействия тепла на вмятину. Чтобы исправить вмятину:

• Настройте фен на средний режим : Держите его на расстоянии примерно шести дюймов от вмятины.
• **Нанесите теплый воздух: на область вокруг вмятины направьте тепло примерно на две минуты.
• Выдавите вмятину : Руками вытолкните вмятину — и вуаля! Худшие повреждения должны исчезнуть!

Если вмятина слишком серьезная, отнесите свой автомобиль в мастерскую по ремонту кузовов. Они могут назвать вам цену на устранение вмятины.

Другим вариантом может быть страхование вашего автомобиля. Если вмятину вызвал другой автомобиль или у вас есть страховка на случай ДТП, вы можете подать заявку на ремонт вмятины.

Если у вас нет страховки от наезда и вы хотите узнать стоимость увеличения покрытия, воспользуйтесь приложением Jerry.

Приложение Jerry собирает котировки от более чем 50 ведущих страховых компаний, таких как Nationwide, Allstate, Safeco, Progressive и Travelers, за считанные секунды! Они даже помогают отменить вашу старую политику, как только вы сделали свой выбор.

ЕЩЕ : Как убрать вмятину с автомобиля

Повреждение автомобиляВладение автомобилемРемонт автомобиля

Просмотреть полный ответ , написано и проверено нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.

Просмотреть больше контента

Ресурсы по ремонту автомобилей

• Стоимость замены датчика кислорода

• Вернуться к советам по техническому обслуживанию школьного автомобиля

• Ремонт кабеля дроссельной заслонки

• Протекающая трансмиссионная жидкость: Проверка Стоимость

• Что делать, если ваш автомобиль протекает в автомобиль.

  • Стоимость страховки Toyota 4Runner Sr5 Premium

  • Стоимость страховки Mercury Grand Marquis Gs

  • Стоимость страховки Jeep Compass Sport

  • Honda Clarity Touring Insurance Cost

  • Chevrolet Spark 1Lt Insurance Cost

  Insurance in Your State

  Insurance In Your City

  • Gloverville Car Insurance

  • Ellenwood Car Insurance

  • Страхование автомобилей Montclair

  • Страхование автомобилей Mammoth Cave

  • Страхование автомобилей Fort Campbell

  О чем спрашивают другие

  Можете ли вы получить три открытых автокредита?

  Могу ли я иметь более двух активных кредитов? Я ищу в финансировании две машины прямо сейчас. И в будущем я, возможно, захочу подать заявку на третий кредит.

  Phoebe Mah

  12 ноября 2021 г.

  Как снять задний дворник на Toyota Highlander?

  Я хочу заменить задний стеклоочиститель. Это то, что я могу сделать сам? Если да, то как?

  Лиз Дженсон

  12 ноября 2021 г.

  Как починить сломанный солнцезащитный козырек автомобиля?

  У меня проблема с солнцезащитным козырьком в машине. Он продолжает падать всякий раз, когда я натыкаюсь на большой удар, и это становится очень раздражающим. Недавно я записал это на пленку, но думаю, пришло время попытаться исправить это по-настоящему. Как починить сломанный солнцезащитный козырек?

  Chloe Jenkins

  12 ноября 2021 г.

  Просмотреть все вопросы

  Прочитайте советы автомобильных экспертов в Jerry

  Hawaii Driving Record

  Ваша запись о вождении содержит общедоступную историю нарушений правил вождения. Вы можете получить его на Гавайях, обратившись в окружной суд.

  Bellina Gaskey

  01 января 2019 г.

  Автотехосмотр, Южная Дакота

  В Южной Дакоте от водителей не требуется прохождения проверок на выбросы, VIN или безопасности.

  Беллина Гаски

  01 января 2019 г.

  Продажа автомобиля в Висконсине

  Продажа автомобиля в Висконсине? Вам не нужен договор купли-продажи. Узнайте, какие документы вам понадобятся здесь.

  Bellina Gaskey

  Январь 01, 2019

  Просмотр по темам

  СКОРИЯ СКОРИИ

  Национальный генерал

  NO BUIF Предпочтительный

  Кредитный рейтинг

  Автозапчасти

  Незастрахованные/незастрахованные

  Электромобили

  Страхование оборудования от поломок

  Стихийные бедствия

  Пожертвование автомобиля

  Платежи по автокредитам

  Кража автомобиля

  Рыночная стоимость

  РИДЕРИИ

  Программа автострахования с низкой стоимостью (CLCA)

  Esurance

  Florida

  Wawanesa

  Страхование

  .
